Садовые дорожки – как сделать своими руками

Задать вопрос

Наши специалисты ответят на любой интересующий вопрос по услуге

В ландшафтном дизайне и в практичном использовании садовые дорожки могут избавить хозяев от лишней грязи в доме и упростить дислокацию от построек на участке. Чтобы сделать дорожку в саду практичной, удобной и надежной, важно учесть этапы возведения, как при строительстве самого дома.

Составляем проект – на что обратить внимание

Перед началом подготовительных работ важно определиться с функциональностью и нагрузками на садовую дорожку.
Достаточно соорудить скромную пешеходную тропинку, тогда используйте подручные материалы.
Если на дорожке будет парковаться автомобиль или периодически перевозиться садовая техника, то стоит выбрать материал посерьезнее: бетон, камень, тротуарную плитку или брусчатку. Дорожки из гранитной брусчатки – самый долговечный вариант.

Но из какого бы материала ни строилась садовая дорожка, при ее возведении следует учитывать четыре основных момента:

1. Геометрия. Ландшафтные дизайнеры не рекомендуют прямые линии.
2. Уклон. Таким образом будет обеспечен сток воды.
3. Наличие противосорнякового барьера. Это обеспечит долговременную красоту дорожки.
4. Наличие бордюра. Защитит от попадания земли на пешеходную поверхность.

Материал для строительства

Выбираем материал для сооружения садовой дорожки, ориентируясь на собственный вкус и бюджет.
Садовая дорожка из гранитной брусчатки прослужит долго, надежно и практично. Среди видов можно найти индивидуальный вариант оформления:

• Колотая гранитная брусчатка
• Пилено-колотая гранитная брусчатка
• Полнопиленная гранитная брусчатка
• Гранитная галтованная брусчатка

Гранитная брусчатка в любом варианте – это лучшее решение. Надо отметить, что пиленая гранитная брусчатка самая простая для укладки.

Плитка, бетон  и кирпич –  опробованные садоводами материалы, но не отличаются долговечностью. Не подойдут для больших нагрузок из-за деформации.

Щебень, песок, гравий, галька или древесная щепа – бюджетные варианты. Они создают мягкие тропинки и требуют внимательного отношения ежегодно.

Укладка гранитной брусчатки технология

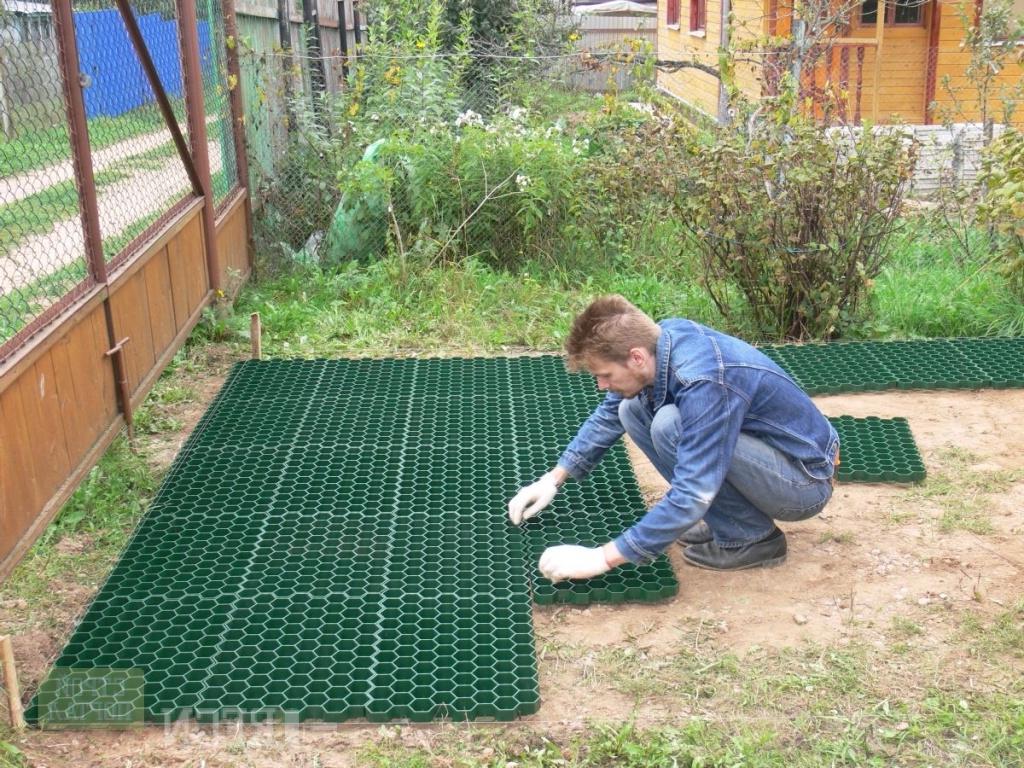

Укладка гранитной брусчатки по технологии не отличается от остальных видов дорожек. Только главным преимуществом является надежность и прочность материала. Основные этапы работ по созданию садовой дорожки одинаковые:

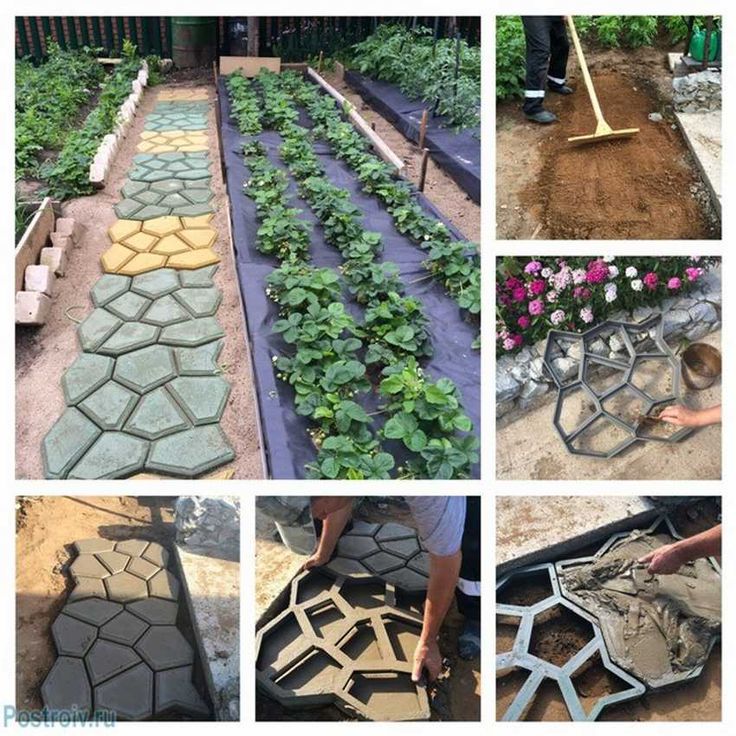

1. Подготовка основания. Делают разметку согласно разработанному проекту и снимают верхний слой почвы.

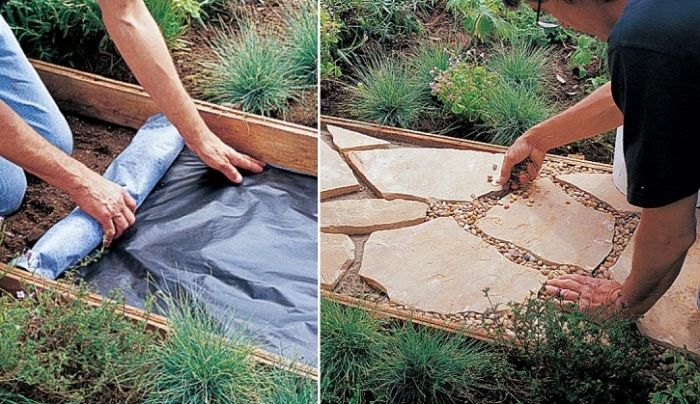

2. На дно углубления кладут противосорняковый барьер – темную полиэтиленовую пленку или прочный спанбонд. Можно использовать специальные химреагенты, подавляющие рост и развитие растений.
3. По краям вдоль дорожки устанавливают бордюры.
4. Насыпают подушку из песка и/или гравия, утрамбовывают ее.
5. Мягкую песчаную подушку выкладывают выбранным стройматериалом, выравнивают плоскость, соблюдая угол уклона.
6. Завершающая стадия – декоративное оформление готового сооружения. Вдоль по краям высаживают цветущие растения.

Сделать садовую дорожку самостоятельно несложно, а эстетический и практический эффект от результата превысит все ожидания. Важно понимать преимущества каждого вида материала.

---

Галерея

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Поделиться ссылкой:

Вернуться к списку

10 идей, из чего можно сделать красивую садовую дорожку — Зеленый горизонт

Садовые дорожки не зря называют «главное изюминкой сада»: без них просто невозможно представить себе современный ухоженный дачный участок. Предлагаем вам несколько вариантов обустройства дорожек: вдохновляйтесь и действуйте!

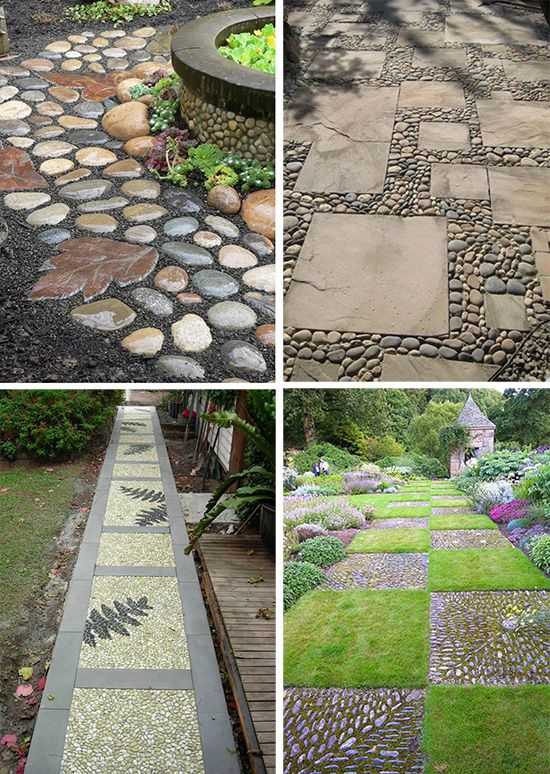

Дорожки из гравия и гальки

Несомненный плюс такой дорожки – относительная дешевизна установки. Кроме того, эти материалы обладают хорошими дренажными свойствами, что пойдет саду только на пользу. Но есть и существенный недостаток: мелкие камешки со временем начнут перемещаться за пределы дорожки, если не установить бордюр.

1. Гравий

Это один из самых популярных и несложных способов обустройства садовой дорожки в саду. Гравий – материал доступный и простой в укладке. К тому же вам не придется рыть глубокую траншею, достаточно глубины 15-20 см. Дно будущей тропинки вскопайте, утрамбуйте и уложите на него глину (либо крупный гравий) с песком. На следующий день полейте «ложе» водой, снова утрамбуйте, а затем засыпьте мелким гравием (слой 5-7 см).

2.  Гравий и дерево

Еще одно интересное решение для классической гравийной дорожки. Деревянные «ступени» особенно уместно смотрятся на участке в деревенском стиле, или стиле рустик (в переводе с латыни rusticus означает «деревенский»). Принцип установки тот же, что и у бордюра: деревянные брусья укладываются на тонкий слой гравия, остальное высыпается после. Такая дорожка – неплохой вариант для неровных участков.

3.     Гравий и плитняк

Галька – материал более декоративный, чем гравий. Чтобы дорожка выглядела эффектно, выбирая материал, проследите за тем, чтобы плитняк отличался по цвету от гальки. Чтобы сделать такую дорожку, в подготовленную траншею (вскопанную, засыпанную крупным гравием и утрамбованную) всыпьте слой песка (3 см), разровняйте, утрамбуйте и установите каменные плиты в желаемом порядке, затем засыпьте пустое пространство галькой.

Дорожка из камня своими руками

Садовые дорожки из камня или брусчатки – это, во-первых, очень эстетично. Во-вторых, такая дорожка выдерживает большие нагрузки и может прослужить вам очень долго. Недостаток заключается в том, что каменная садовая дорожка обойдется недешево (если, конечно, у вас на участке нет запаса валунов). Еще один «пунктик»: в траншее обязательно должен быть дренажный слой, иначе дорожку затопит.

4.     Каменные ступени

Мало какой материал может сравниться в долговечности, прочности и одновременно декоративности с натуральным камнем. Если вы обладатель участка с уклоном, то каменная лестница в саду – то, что вам нужно. Украсить сад лестницей можно и с помощью других материалов: Для начала нужно определиться с высотой ступенек и размером плитняка. Каждую каменную плиту укладывайте на заранее подготовленную «подушку» (смесь песка и щебня), фиксируя ступень цементным раствором. Чтобы укрепить лестницу, соорудите подпорную стенку.

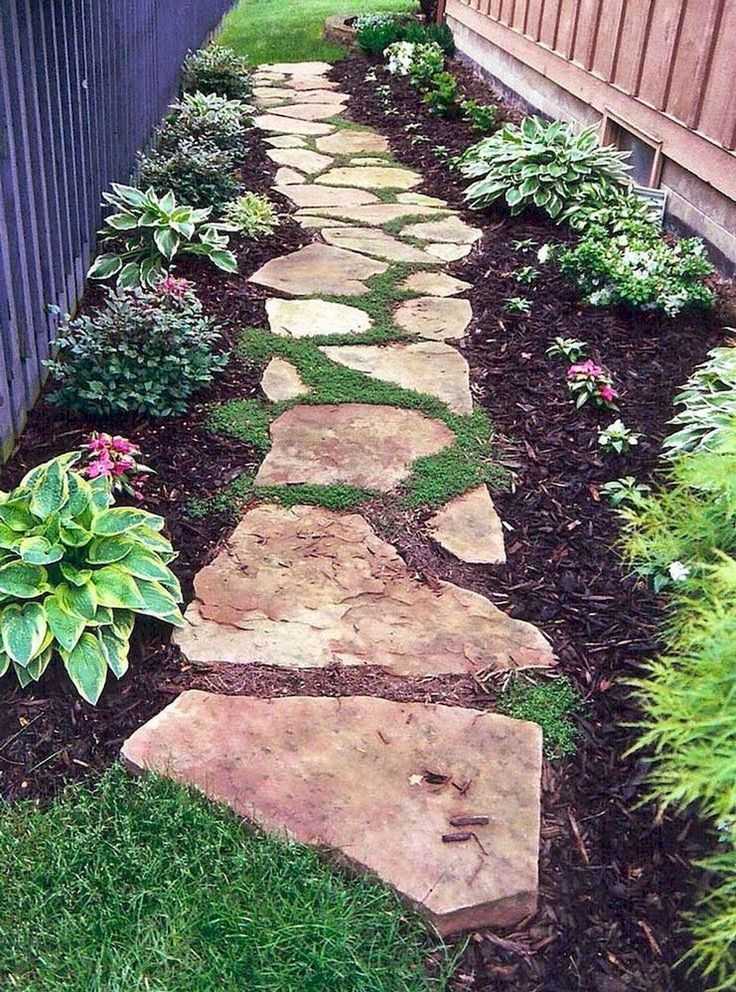

5.     Плитняк

Прекрасный материал для садовых дорожек.

Благодаря естественности формы и цвета плитняк (песчаник) отлично сочетается с зеленью сада. Особенно хорошо такие садовые дорожки (см. фото) смотрятся в солнечных местах загородного участка. Используйте плиты разного размера, выкладывая их на цементный раствор. Расстояния между плитами можно заполнить мелким гравием.

6.     Мульча и камень

Один из самых простых способов сделать садовую дорожку на даче. Выройте неглубокую траншею (как для вышеупомянутых насыпных дорожек, например, из гравия), на дно выложите смесь глины и крупного гравия, затем насыпьте песок. Каждый слой нужно смачивать и утрамбовывать. Затем уложите каменные плиты в произвольном порядке, а оставшееся пространство заполните мульчирующим материалом: опилками, корой хвойных деревьев и др.

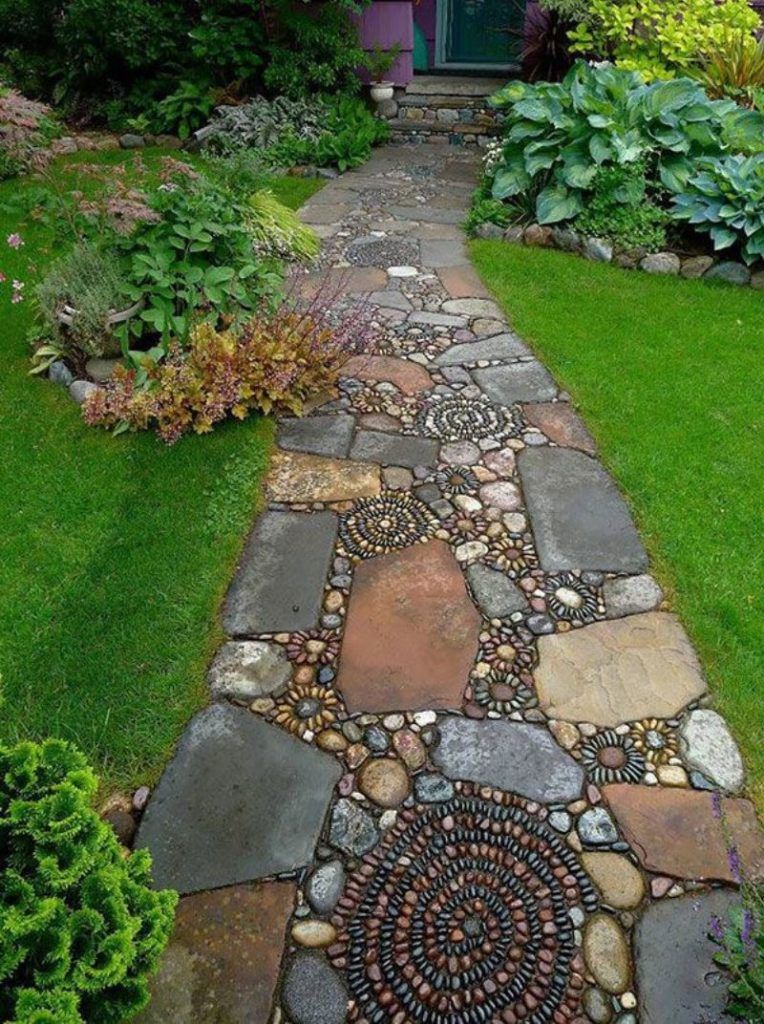

7.     Булыжники

Чтобы воссоздать атмосферу старинного сада, сделайте садовую дорожку, мощенную булыжником. Для этого вам понадобится довольно много (в зависимости от масштаба дорожки) камней. Чем больше они будут отличаться друг от друга окраской и размерами, тем лучше. Укладка камней ничем не отличается от укладки брусчатки и других похожих материалов: в подготовленную траншею помещается бетонная смесь, на которую укладываются камни.

Дорожки из бетона

Садовые дорожки из бетона подходят как любителям строгости, так и фантазерам: при работе с цементными смесями можно проявить свою креативность. К тому же в прочности бетонной дорожке не откажешь. И все же серый цвет этого материала способен нагнать тоску. Но есть выход: плиты можно раскрасить красками!

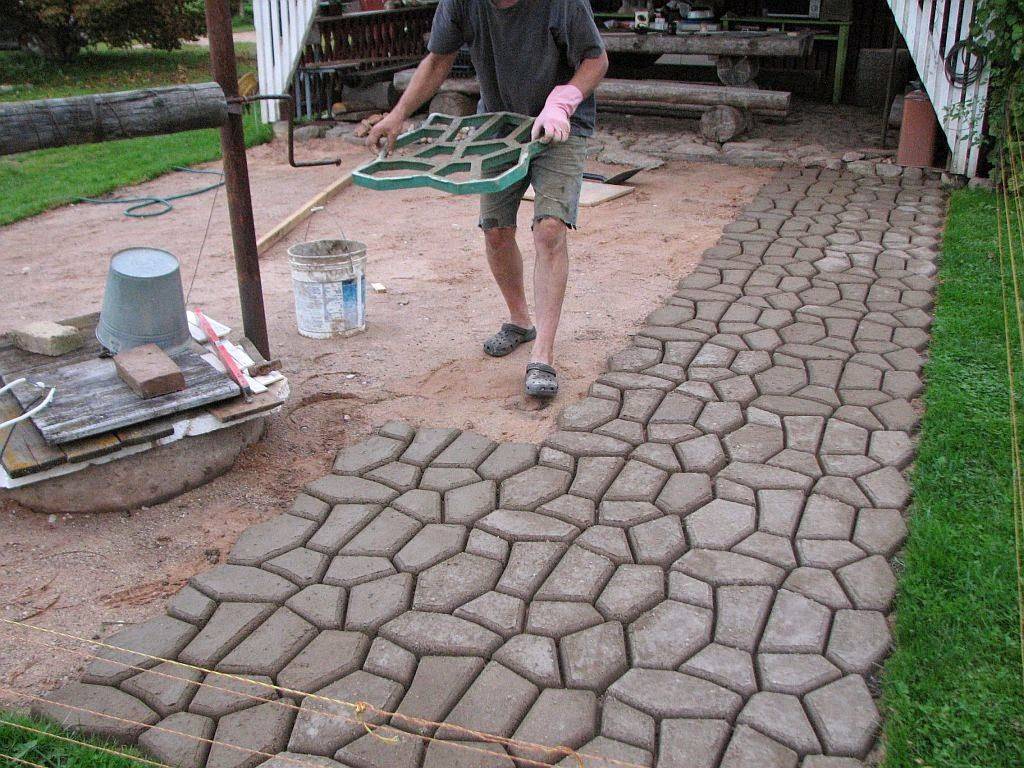

8.     Цемент

Вот уж где можно вдоволь разгуляться фантазии! Применив смекалку, а также используя различные формы-трафареты для цемента, вы запросто создадите оригинальную садовую дорожку на своем дачном участке.  орожки из дерева

Садовые дорожки из дерева

Деревянные дорожки вписываются почти в любой садовый стиль. Кроме того, летом по ним приятно пройтись босиком, ведь дерево сохраняет тепло. Но вот в дождливую погоду по таким дорожкам лучше не бегать – можно поскользнуться! Проблема решается при помощи временной укладки нескользящих ковриков поверх древесины.

9.     Деревянные спилы

Очень симпатичный вариант садовой дорожки. Заготавливая спилы, позаботьтесь об их обработке: каждый спин нужно очистить от коры и обязательно пропитать олифой – эти процедуры продлят жизнь вашей садовой дорожки. Детальное руководство по изготовлению такой дорожки читайте в нашем материале:

Садовые дорожки из других материалов

Вот еще оригинальные садовых дорожек, которые вы без особого труда можете сделать самостоятельно

10. Травяная дорожка

Когда мы говорим про садовые дорожки с малыми затратами, нельзя не вспомнить о, пожалуй, самом простом способе. Чтобы сделать травяную дорожку, вам не придется копать траншею и готовить подушку для укладки материала. Достаточно неглубоко вкопать несколько плоских камней или каменных плит, чтобы обозначить «путь», а вдоль высадить невысокие растения.

_________________________________________________________________________________

Садовые дорожки, сделанные своими руками, а не приобретенные в магазине, это не только хороший способ украсить сад, но и повод для гордости.
