Как самому сделать кронштейн на стену для телевизора: Как сделать кронштейн для телевизора за 5 минут

Содержание

Как сделать кронштейн для телевизора за 5 минут


Чтобы повесить телевизор на стену не обязательно покупать дорогой кронштейн, его можно сделать самому буквально за пять минут из крепежа, который точно можно найти в хозяйственном магазине. Стоит все копейки, а держаться будет вечно. Поэтому это лучший способ сэкономить ваши средства.

Понадобится


  • Две металлические пластины
  • 4 винта.
  • 2 дюбеля (или анкерных болта).


Как быстро повестить телевизор на стену. Простейший самодельный кронштейн


Переворачиваем телевизор, который хотим повесить, на обратную сторону. Сзади 4 гнезда крепления под кронштейн. Берем лист бумаги и при помощи ручки или карандаша делаем проколы, тем самым перенося на него межосевые расстояния между стационарными креплениями телевизора.

Теперь кладем этот лист на одну металлическую пласту и маркером замечаем метки для дальнейшего сверления.

Чтобы свело при сверлении не скакало, керним по меткам. Далее складываем пластины вместе, зажимаем в тисках и сверлим обе за раз.

Нужно просверлить 3 отверстия: 2 крепление корпуса, смещенные максимально вниз и 1 для крепления на стену, смещенное максимально вверх (если их нет в стандартной пластине).
Далее при помощи винтов крепим к телевизору.

Обратите особое внимание на длину винтов. Если они слишком длинные, купите другие или обрежьте ножовкой имеющиеся. Это нужно для того, чтобы при завинчивании они не продавили внутри электронику.

Снимаем ножки с телевизора.

В стене сверлим отверстия под дюбеля или анкерные болты. Вешаем телевизор на стену, закрепляем анкерные болты ключом.


Телевизор весит как надо и точно никогда не упадет.

Вот и все! 5 минут и все готово.

Смотрите видео


Подробную установку и изготовление смотрите в видеоролике.

Как сделать кронштейн (крепление) для телевизора на стену своими руками

Одним из вариантов размещения плоских телевизоров является их крепление на стену. Такое решение позволяет сэкономить место, при этом все выглядит стильно, современно. Но кронштейны фабричного производства, несмотря на большую функциональность, имеют один недостаток – завышенную стоимость. Поскольку схема кронштейна несложная, то его можно изготовить самостоятельно из любых имеющихся в наличии материалов. Рассмотрим подробнее, как это сделать.

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. «Четверная» схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

  • для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
  • для кирпичных стен – 30 мм плюс размер диагонали;
  • для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

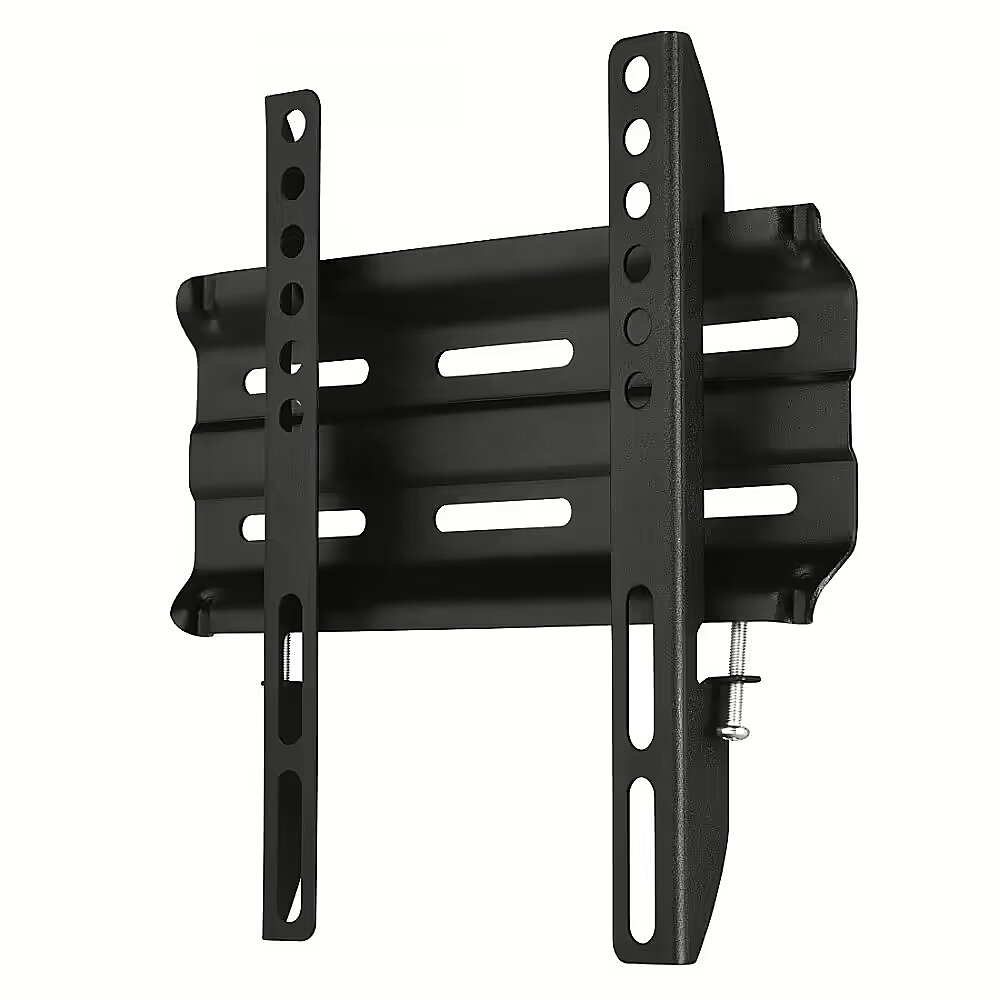

Неподвижные конструкции настенных кронштейнов

Одной из самых распространенных конструкций является неподвижный кронштейн. Крепежная система очень простая, но ее нельзя наклонить, повернуть экран. Неподвижный кронштейн для телевизора на стену крепится просто и может изготавливаться из любых комплектующих, доступных по цене или которые легко найти.

Рассмотрим вариант изготовления крепления из дерева.

Основные материалы:

  • две деревянные планки;
  • саморезы с кольцом;
  • крюки и пластмассовые дюбели.

Берем две планки из древесины твердых пород, у них лучшее качество. Длина планок должна превышать длину задней стенки корпуса плоскоэкранного ТВ на 10–15 сантиметров. Чтобы обеспечить наклон экрана под небольшим углом, верхнюю планку берем несколько толще нижней. По два самореза с кольцом прикручиваем к верхней грани каждой из планок.

С помощью болтов, которые закручиваем в специальные отверстия, планки закрепляем на задней стенке телевизора. Одну планку сверху и одну снизу. Между кольцами замеряем расстояния по горизонтали и вертикали, и переносим их на стену. Получаем точки крепления. Просверливаем в них отверстия, устанавливаем дюбели с крюками и навешиваем на них изделие.

Данное настенное крепление – простое в изготовлении и очень надежное. Подходит для моделей, диагонали экрана которых превышают 26 дюймов.

Рассмотрим еще один простой вариант изготовления фиксированного настенного кронштейна. Монтаж небольшого по диагонали изделия будем осуществлять на алюминиевые уголки и велосипедную спицу. Уголки можно взять и стальные, но поскольку нагрузки на крепление незначительные, а сталь тяжело поддается обработке, то алюминий предпочтительнее.

Основные материалы:

  • четыре алюминиевых уголка;
  • одна велосипедная спица толщиной 2 мм;
  • болты, шурупы, пластмассовые дюбели.

Место установки плоского телевизора, размер дюбелей и отверстий подбираем индивидуально с учетом его размеров. Два уголка с просверленными на каждом двумя отверстиями крепим к задней крышке болтами. Два других – на стену шурупами. Для этого прикладываем их к стене и отмечаем на стене карандашом отверстия под дюбели. Крепеж лучше осуществлять на пластмассовые дюбели. Для соединения уголков между собой в верхней боковой части каждого из них просверливаем по одному отверстию.

Желательно, чтобы одна пара заходила внутрь другой, поэтому расстояние между закрепленными на стене уголками делаем меньше на пару миллиметров, чем расстояние между уголками на телевизоре. Прикрепив их по месту, телевизор прикладываем к стене. Выставляем в одну линию отверстия, просверленные в верхней боковой плоскости каждого уголка, и продеваем сквозь них велосипедную спицу.

Спица удерживает изделие в вертикальной плоскости, а вставленные друг в друга уголки предотвращают его непроизвольное смещение в горизонтальной плоскости. Если телевизор необходимо снять со стены, то вынимаем спицу и соединение расцепляется.

Несмотря на небольшой диаметр, прошедшая термообработку велосипедная спица легко выдерживает вес небольших моделей. Но для более тяжелых – необходимы шпильки большего диаметра!

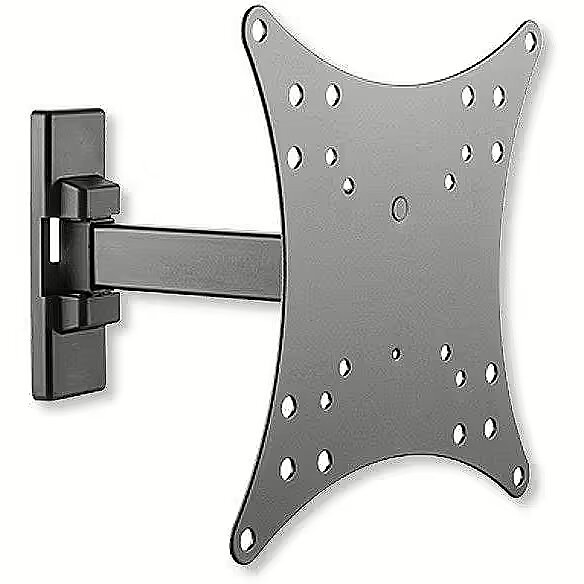

Поворотные конструкции – большая свобода действий

Поворотные конструкции предоставляют большую свободу действий: поворот экрана в нужную сторону, его приближение. Некоторые типы конструкций регулируют вертикальный угол наклона экрана, что бывает необходимо, когда изделие подвешено высоко. Поэтому поворотный кронштейн для телевизора на стену обеспечивает удобный просмотр из любого места комнаты.

Основные материалы:

  • две металлические пластины;
  • отрезок трубы, квадратного профиля;
  • соединительные болты, шурупы, дюбели.

Для изготовления наклонного кронштейна берем две металлические пластины. Чем больше размер диагонали телевизора, и больше его вес, тем большего размера пластины нужно взять. Для небольших моделей берем две пластины 20×20 см, толщиной в несколько миллиметров. Одну будем крепить к стене, а другую на задней панели. На каждую пластину устанавливаем по два металлических уголка.

Чтобы крепление обладало достаточной свободой движения в любую сторону, между уголками устанавливаем кусок трубы. Но лучше использовать профиль квадратной формы 2×2 см, поскольку его удобнее будет закрепить, выставить в плоскости.

Отрезок трубы помещаем между двумя уголками и соединяем между собой длинным болтом. После чего прикручиваем к пластине. Труба (профиль) должна свободно вращаться и не задевать торцом пластину.

К устанавливаемой на стену пластине уголки закрепляем параллельно полу. Это позволит изменять угол поворота телевизора вправо или влево. А уголки на пластине, устанавливаемой на задней панели, выставляем перпендикулярно полу. Это позволит регулировать угол наклона.

Чтобы повысить подвижность системы вместо одного отрезка трубы лучше использовать два, соединенных между собой длинным болтом. Это позволит приближать или удалять экран, регулировать расстояние от стены.

Таким образом, мы можем сделать кронштейн любого типа своими руками. При этом не требуется специальных знаний, а материальные затраты минимальны. Проявив фантазию можно усовершенствовать конструкцию и сделать ее более интересной, индивидуальной. Покрасить в цвет, хорошо сочетающийся с интерьером комнаты. По окончании работы можно просматривать любимые передачи и сериалы с большим комфортом!

Кронштейн своими руками для крепления телевизора на стену

Появление плоских ЖК телевизоров дало возможность оптимально использовать жилое пространство. Если в комнате телевизор можно поставить на тумбочку, то на кухне в большинстве случаев подойдет настенный монтаж, который изрядно сэкономит место. При покупке телевизора можно поинтересоваться, предусмотрено-ли крепление понравившейся модели на стену. Если не охота листать инструкцию, можно просто взглянуть на заднюю крышку, на которой скорее всего увидите четыре резьбовых отверстия металлического цвета. Разумеется, напрямую к стене нам ТВ не пришурупить, для монтажа потребуется кронштейн.

Если Вы хотите иметь возможность разворачивать телевизор и менять угол его наклона, тогда можно купить поворотный кронштейн для телевизора на стену. Это особенно актуально для моделей с небольшим углом обзора. Производители выпустили несметное количество кронштейнов на любой вкус и цвет, стоимость которых порой сопоставима с ценой самого телевизора.

Если же вы не собираетесь периодически разворачивать телевизор, можно сделать довольно простой фиксированный настенный кронштейн своими руками.

Для монтажа нашего 24-х дюймового телевизора (диагональ экрана 61 см) потребовалось 4 алюминиевых уголка и велосипедная спица. Можно взять и стальные уголки, только нагрузки на них почти никакой, а алюминий обрабатывать легче. Размеры писать не буду, самое главное чтобы отверстия совпали  и желательно все делать по уровню.

Два уголка крепятся к телевизору, каждый двумя винтами М4.

Два других уголка крепятся на стену шурупами. Сначала сверлим уголки, а затем размечаем стену, обводя полученные в уголках отверстия карандашом.

Расстояние между настенными уголками должно быть на пару миллиметров меньше, чтобы уголки привинченные к телевизору их обхватили по внешней стороне.


В каждом из четырех алюминиевых профилей в верхней части просверлено по одному отверстию, в плоскости перпендикулярной, отверстиям сделанным ранее. Теперь приложим телевизор к стене. Уголки привинченные к стене заходят между уголков прикрепленных к телевизору, а в просверленные вверху отверстия провздеваем велосипедную спицу. С ее помощью уголки фиксируются между собой.  В результате телевизор висит на спице, а облегающие друг друга уголки фиксируют конструкцию в остальных направлениях. Чтобы снять телевизор со стены, просто выдергиваем спицу и уголки расцепляются.

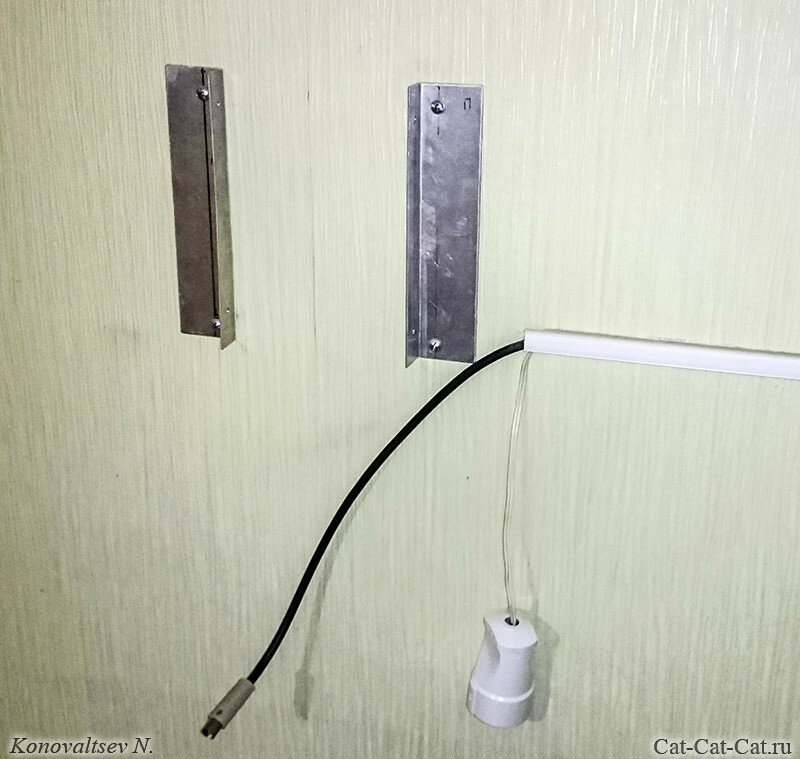

Фото для наглядности — пока еще не привинченные уголки с провздетой спицей.

Велосипедная спица имеет диаметр 2 мм, но благодаря  термообработке свободно выдерживает вес телевизора. Обычный провод для крепления не подойдет, т.к. он мягкий. Для более тяжелых телевизоров используйте шпильки потолще.

При креплении уголков к стене предпочтительно использование пластмассовых дюбелей. Перед монтажом убедитесь, что стена способна выдержать вес телевизора. Кроме того, должна быть обеспечена вентиляция, а под телевизором не должно находиться греющихся приборов. При нарушении этих правил будет происходить перегрев телевизора, что приведет к его преждевременному выходу из строя.

Антенный кабель и сетевой шнур можно проложить в кабель-канале, подобранном в тон стены.  Обычную розетку  в ряде случаев можно заменить менее громоздкой колодкой. Чтобы не снимать телевизор со стены всякий раз при замене флешки, я воспользовался USB-удлинителем.

Кстати, в одной из комнат у нас на таком же самодельном кронштейне к стене прикреплен монитор.

Как правильно повесить телевизор на стену с кронштейном и без своими руками

Если вы приобрели настенный телевизор, то возникает вопрос: как правильно его повесить на стену? В целом, в монтаже аппарата нет ничего сложного. Если вы умеете пользоваться дрелью, молотком и отверткой, то вполне сможете справиться с этим собственными силами. Чтобы телеприемник Самсунг или любой другой закрепить на стене, используются специальные приспособления: правильно вешать телевизор на специальные приспособления – кронштейны. Они бывают разные по форме, размеру и по функциональности.

Достоинства и недостатки подвеса ТВ на стену

Если после покупки вы не можете определиться с тем, где разметить телевизор, то подумайте о плюсах его подвеса на стену.

  1. Эстетика. Плоский современный телевизор на стене украсит любой интерьер помещения. Он не будет выглядеть неуместным практически в любом стиле оформления комнаты, а в некоторых случаях может задать тон всему помещению.
  2. Доступность. Если в комнате, где будет находится ТВ, нет подходящей мебели, то покупка кронштейна обойдется существенно дешевле, чем тумба.
  3. Безопасность. Если в квартире есть животные или дети, то сбросить телевизор, прикрученный к стене, им будет гораздо сложнее, чем стоящий на тумбе или столе.

Как и у любого решения, у подвешивания телевизора на стену есть недостатки.

  1. Поставить телевизор на тумбу или стол значительно проще, чем повесить на стену. Во втором случае потребуется инструмент и навык работы с ним.
  2. Не любая стена подойдет – она должна быть свободна от отопительного оборудования.
  3. Если будет решено демонтировать ТВ, отверстия от крепления придется заделывать.

Виды кронштейнов

Для того чтобы правильно подобрать кронштейн для телевизора Samsung, LG или любого другого, следует изучить характеристики устройства. Важно знать его диагональ, вес и стандарт VESA. Это общепринятое расстояние между отверстиями для монтажа, заранее предусмотренное производителем. Оно варьируется от 10*10 до 40*40 см. Исходя из этого, выбирается кронштейн. Они отличаются материалом исполнения, количеством колен (их отсутствием), поворотной/наклонной/фиксированной площадкой, рассчитанной на разные диагонали.

Важно! Большинство кронштейнов выдерживают вес до 25 кг, а найти современный телевизор с весом больше этого значения крайне тяжело. Впрочем, убедиться, что масса устройства все же допустима, будет не лишним.

Рассмотрим подробнее конструкции кронштейнов.

  1. Фиксированным. Позволяет надежно закрепить аппарат, но без возможности его поворота или наклона. Такое крепление для подвески телевизора имеет минимум отверстий и просто в монтаже.
  2. Наклонным. Часто применяется при монтаже телеприемника высоко над уровнем глаз. Чтобы обеспечить комфортный просмотр ТВ, крепление позволяет наклонить панель под нужным углом.

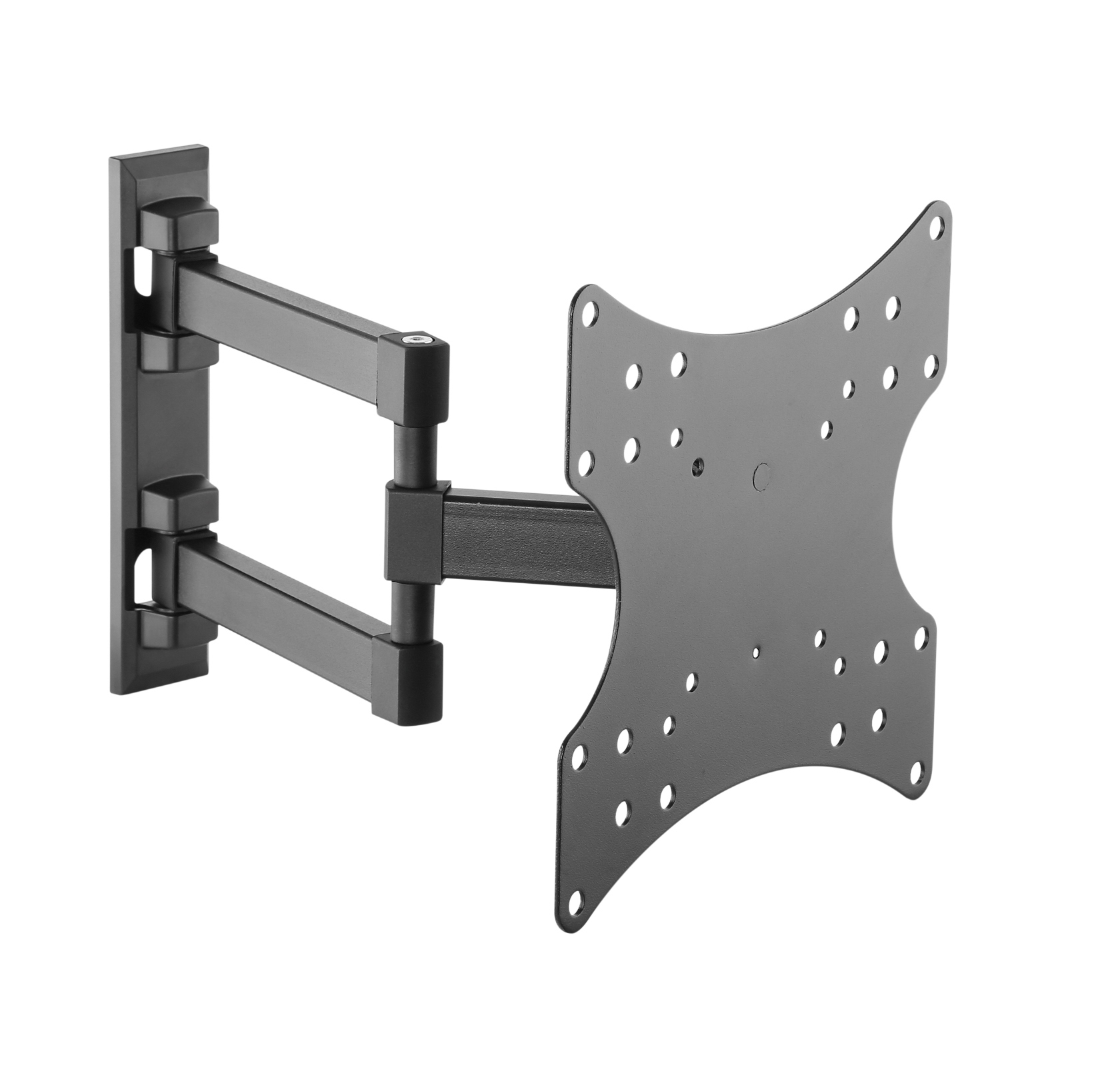

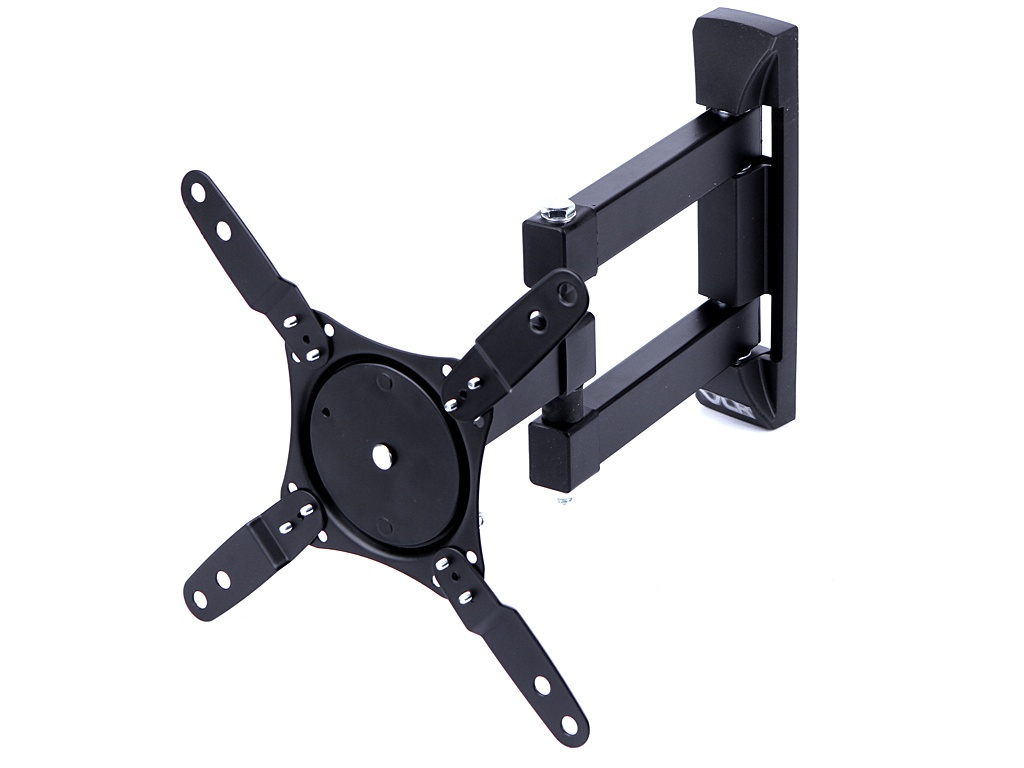

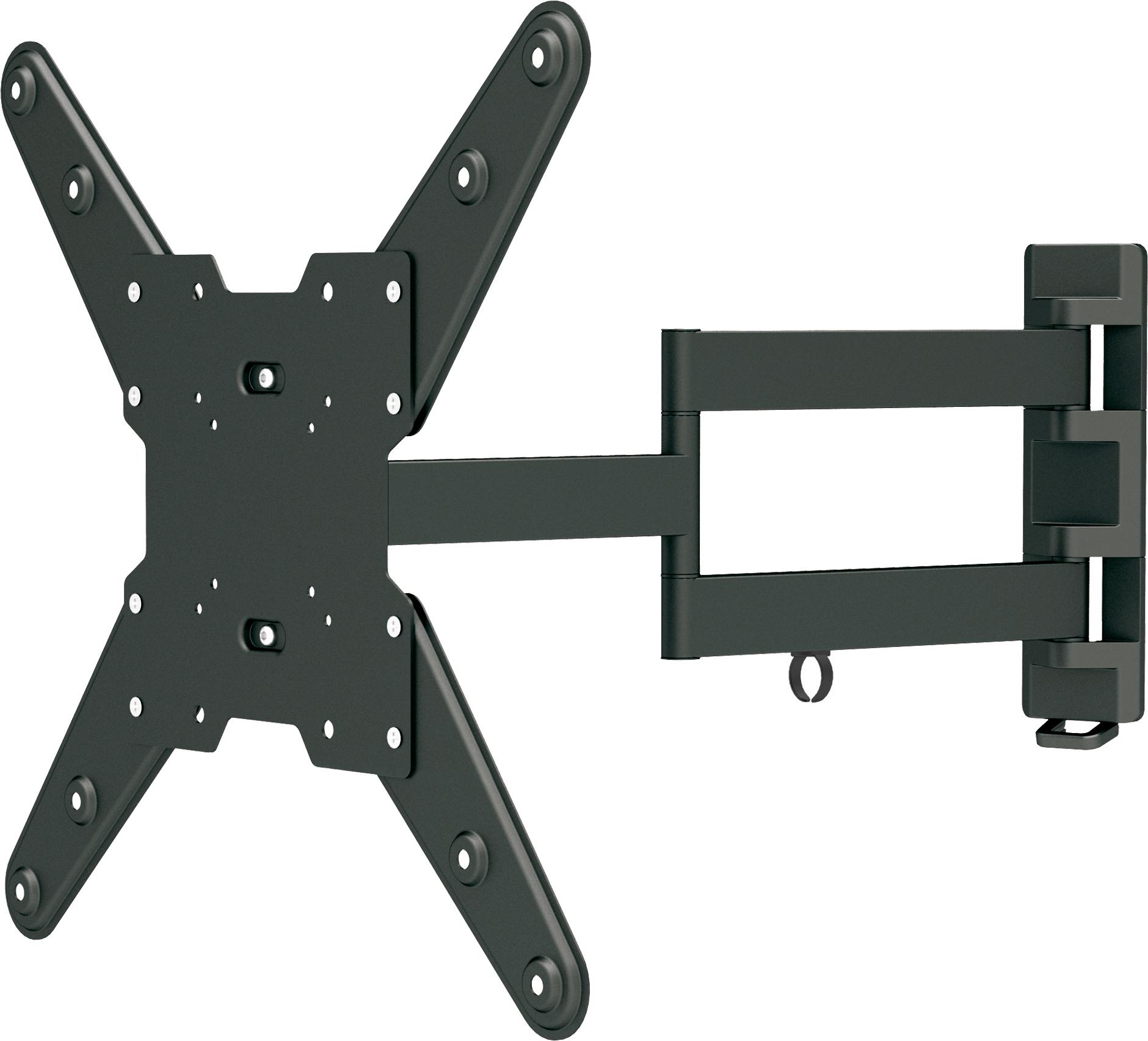

  3. Наклонно-поворотным. Такое крепление очень удобно, если предусматривается монтаж телевизора на стену под потолком. За счет поворотного механизма просмотр ТВ возможен из любой точки комнаты.

Как повесить телевизор

Перед тем, как повесить телевизор на стену своими руками, важно определиться с высотой размещения агрегата. По существующим стандартам, нижний край устройства должен находиться на расстоянии от 0,7 м до 1 м от пола. Если телик будет покупаться на кухню, то расположение его под потолком будет лучшим вариантом. Однако есть и другие варианты размещения телевизора на кухне.

Не переживайте, если подходящее место немного выше уровня глаз – отрегулировать наклон можно с помощью наклонно-поворотного кронштейна. Лучше всего выбирать именно такой: в нем можно отрегулировать положение устройства для максимального комфорта при просмотре, а сзади останется место для размещения проводов.

Важные правила монтажа

Начать следует с изучения стены. Она может быть бетонной, кирпичной, деревянной или гипсокартонной. На последний вариант крепить ТВ не стоит – с вероятностью 99% через некоторое время он вырвет кусок такой стены и разобьется. Знать материал, из которого изготовлена стена, необходимо и для понимания, какое сверло понадобится для получения отверстий. А вот волноваться о крепеже, чтобы прикрутить кронштейн к стене, а к нему телевизор, не нужно — все необходимое есть в комплекте подвеса и телевизора.

Важно! При определении места кронштейна на стене учитывайте наличие скрытой проводки и расстояние до розеток. Также не стоит забывать о том, что рядом не должно быть отопительных приборов.

Подвешивание ТВ на кронштейн

Чтобы не ломать голову, как повесить телевизор на стену с кронштейном, вам потребуется сделать несложные шаги.

  1. Разметить точки под сверловку на стене. Для этого измерьте рулеткой расстояние от отверстий под кронштейн на задней панели аппарата до его нижнего края. Затем отметьте от пола 1 м + значение, полученное при замерах на телевизоре. Вы получите высоту, на которой будут сверлиться нижние отверстия для крепления. Через эту точку проведите горизонталь с помощью уровня.
  2. Теперь приложите крепление (настенное) для телевизора таким образом, чтобы прочерченная линия проходила через нижние отверстия подвеса.
  3. Следующим шагом будет прорисовывание через отверстия в креплении мест для сверловки.
  4. Перед тем, как установить кронштейн для телевизора на подготовленную стену, в ряде случаев требуется проверка участка монтажа на предмет скрытой проводки (с помощью специального прибора). С помощью дрели (а лучше – перфоратора) просверлите отверстия по сделанным меткам.
  5. В образовавшиеся отверстия с помощью молотка забейте дюбели.
  6. Приложите кронштейн к стене и закрутите болты (в некоторых случаях – саморезы) в забитые дюбели с помощью гаечного ключа.
  7. После того, как кронштейн будет надежно закрепленным, можно, воспользовавшись сторонней помощью, подносить аппарат к креплению и подвешивать на него.

Подвешивание ТВ без кронштейна

Плоские ТВ панели с диагональю 42ʺ (и особенно аппараты больших размеров) готовы к монтажу без использования специальных креплений. Производители аппаратов уже предусмотрели, как повесить телевизор на стену без кронштейна. Для этого на задней панели устройства сделали специальные “ушки” (пазы). Поэтому установка телевизора с “ушками” мало чем отличается от подвешивания картины или зеркала. Главное, чтобы крепеж соответствовал весу устройства. Если же ушки для подвешивания не предусмотрены, то можно сделать крепления своими руками.

Как спрятать провода

Решив повесить ТВ на стену, пользователь непременно задумается о том, как скрыть провода. Очевидно, что если они будут просто торчать, то вся красота такого способа установки сводится на нет.

Еще на стадии ремонта стоит продумать место, где в дальнейшем будет стоять телевизор. Желательно сзади разместить электрическую розетку и розетку для антенны. Первых лучше сделать несколько: возможно, придется подключать смарт приставку с внешним питанием или другое оборудование. Если под ТВ будет стоять тумба, то часть розеток можно монтировать на расстоянии 30 см от пола и еще пару непосредственно за экраном.

Совет! Заранее предугадать, что именно будет подключаться к ТВ, достаточно тяжело, поэтому в идеале стоит озаботиться наличием 5-6 розеток. Этого количества заведомо хватит для любых устройств, которые в будущем могут понадобиться.

Если ремонт уже сделан, то на помощь придет короб для проводов. Он может быть нейтрального белого цвета или оформлен в цветах интерьера. Если поблизости есть окно, то кабель можно спрятать за шторой, розетку поднять к потолку, а провод к ней пустить за карнизом.

Ниже приведены интересные идеи декорирования проводов.

Рекомендации от специалистов

Приведенные ниже советы получены от специалистов сервисных служб, которые занимаются монтажом и настройкой телевизионного оборудования. Благодаря этим рекомендациям риск выполнить подвес ТВ на стену неправильно сводится к минимуму.

  1. Выбор кронштейна нужно проводить обязательно с учетом веса и диагонали ТВ.
  2. При выборе кронштейна с поворотными и наклонными элементами убедитесь, что они сделаны из металла. Даже самый качественный пластик может со временем прийти в негодность.
  3. При установке ТВ в нишу убедитесь, что ее размеры имеют запас. В противном случае может быть нарушена циркуляция воздуха, что может сказаться на сроке службы ТВ.
  4. Монтаж производится следующим образом: сначала кронштейн крепится к стене, затем съемная площадка крепится к ТВ, и лишь после этого оба элемента соединяются друг с другом. Последний этап – подключение проводов.
  5. Если кронштейн имеет поворотные или наклонные механизмы, то убедитесь в запасе проводов – они не должны натягиваться или перегибаться в случае изменения положения устройства.

Делаем кронштейн своими руками

Если вы при эксплуатации телика не собираетесь менять его положение, то можно сделать простое и недорогое крепление для телевизора на стену своими руками.

Чтобы произвести монтаж аппарата с экраном 32 или 42 дюйма, потребуется приготовить 4 уголка из алюминия или из стали (будут использованы при изготовлении кронштейна для телевизора) и 1 спицу из велосипеда. Рекомендуется использовать алюминиевый уголок, так как его легче обрабатывать. Размеры отрезков не важны, главное, чтобы совпадали отверстия на корпусе аппарата и на уголке.

  1. Проделайте в деталях по 2 отверстия для крепления к агрегату, и в верхней части – по одному, для спицы. Прикрепите готовые детали к корпусу телеприемника (используются винты М4).
  2. Остальная пара деталей должна крепиться на стене. Вначале, в них нужно просверлить по 2 отверстия для крепления к стене (можно и больше, в зависимости от размера диагонали устройства и его веса) и по одному отверстию в верхней части детали для вставки спицы.
  3. После чего делается разметка на стене через проделанные отверстия. Все отверстия в 4-х деталях должны быть расположены строго друг напротив друга, дабы избежать перекоса аппарата после монтажа.
  4. Расстояние между уголками должно быть чуть меньше, чем между такими же деталями на агрегате, чтобы последние обхватывали настенные уголки снаружи (размещая крепеж для телевизора на стену, рекомендуется использовать строительный уровень для точного расположения деталей по горизонтали).
  5. Теперь можно вешать телевизор на стену. Для этого нужно поднять свой 42 дюймовый агрегат и совместить крепления, как показано на рисунке, после чего требуется вставить спицу. Если спицы нет, ее можно заменить гвоздем со шляпкой. Для аппаратов с большим весом используйте более толстые гвозди, например, длиной 100 мм. На этом этапе крепление телевизора на стену своими руками закончено.

Для крепления деталей на стене можно использовать дюбели из пластмассы нужного диаметра и длины (зависит от веса агрегата).

Перед тем, как прикрепить телевизор к стене, требуется определиться с шириной уголков. Она должна быть такой, чтобы обеспечить нормальную вентиляцию между стеной и телеприемником. В противном случае ваш 42 дюймовый телик будет перегреваться, что скажется на его сроке службы. Все провода, электрический и антенный, можно спрятать в кабель-канал.

Подвешивание ТВ на гипсокартонную стену

По поводу того, как закрепить телевизор на стене из гипсокартона, существует много мнений. Одни говорят, что можно применить дюбель-бабочку, другие – что это не надежное крепление. Из практики замечено, что вешать на “бабочку” можно телики весом не более 15 кг (диагональ 42 дюйма). Такой вариант можно использовать для телевизора на стену 32 или 42 дюйма. В противном случае, для телевизоров с большей массой, есть риск разрушения гипсокартона. Для наглядности, как пользоваться дюбелем-бабочкой, можно посмотреть видео:

Повесить телевизор на стену из гипсокартона можно более надежным способом: следует с помощью сильного магнита найти шурупы, которыми крепится лист к направляющим, и уже к металлическому профилю крепить кронштейн. Также можно повесить телевизор на гипсокартонную стену, используя шпильку-шуруп.

Такой анкер в качестве крепящего элемента можно вкрутить как в бетонную, так и в кирпичную стену (предварительно просверлив отверстие нужного диаметра). Длину шпильки нужно подбирать с учетом расстояния листа гипсокартона от основной стены. Чем на большую глубину в кирпич или бетон будет ввинчен анкер, тем больший вес он сможет выдержать, так как вся нагрузка будет на несущую стену, а не на облицовочный лист.

Как установить телевизор на стену, было рассмотрено выше. Но как быть, если лист гипсокартона используется не в качестве облицовки, а как перегородка? Крепить к такой плоскости дорогостоящий аппарат крайне не рекомендуется. В таком случае ТВ можно установить на специальную стойку, показанную на рисунке ниже. Повешенный таким образом телевизор на кронштейн можно поворачивать в любую сторону (благодаря роликам на стойке), то есть вся конструкция становится мобильной.

Можно для крепления телевизора к стене из гипсокартона, прикрутить к ней трубы для установки кронштейна.

Еще одним вариантом, как правильно повесить телевизор на непрочную стену, может быть применение полосы и ЛДСП, которую можно хорошо укрепить на ней. А уже на полосу можно прикреплять полочки, кронштейн и устанавливать аппарат. При таком варианте можно подвешивать панели больших размеров и большой массы, например, применив 2 параллельных полосы из ЛДСП.

Если установка телевизора на стену невозможна, то хорошим вариантом станет потолочное крепление.

Рассмотрев разные варианты монтажа телеприемника, можно понять, что основным затруднением, которое может возникнуть перед домашним мастером — это сверление отверстий, выбор и применение правильного крепежа. Если вы сомневаетесь в своих силах, лучше доверить работу специалистам.

В монтаже, помимо субъективных, есть ещё и объективные аспекты.

  • ТВ нельзя устанавливать там, где проходят электрические провода. Лучше заранее выяснить, где они находятся, чтобы случайно не наткнуться на них при сверлении. Для этого есть специальные приборы: металлоискатели, индикаторы и сигнализаторы.
  • Если вы решили «спрятать» экран в глубокой нише, между стенными панелями или в шкафу, откажитесь от этой идеи. Устройство будет перегреваться.
  • Вешайте монитор на открытом месте. Не стоит «зажимать» его между полок. Не обязательно крепить его на абсолютно пустой стене. Но какой-то зазор быть должен.
  • Устанавливайте изделие на качественные и прочные стены, которые не крошатся, не разваливаются, не гниют. Чтобы ввинченный саморез не выпал через некоторое время.
  • Лучше крепить дисплей недалеко от розетки. Так легче будет спрятать провода.

Крепление на стену

Если вам хочется разобраться, как закрепить телевизор на стене без кронштейна, сделать это будет очень легко. И не понадобятся никакие крепления кроме винтов. При одном условии: вы собираетесь установить дисплей с диагональю менее 24 дюймов. Его можно зафиксировать, как рамку для фотографии. Просто повесив на стену.

Устройство, в котором доступен такой вид крепления, оснащено пазами-«ушками». В инструкции к нему должно быть указано, какие саморезы при этом использовать. Возможно, они даже входят в комплект поставки. Это следует уточнять у фирмы-продавца. Список подходящих винтов для разных материалов есть в следующем разделе.

При подобной установке нельзя будет спрятать провода за монитором. Он окажется слишком близко к стене.

Если в документации не сказано, что монитор можно фиксировать таким образом, не стоит пробовать. Из-за этого могут возникнуть неполадки с устройством.

Крепление при помощи опоры

Между экраном и стеной должно быть некоторое расстояние (если в инструкции не указано обратного). Его нельзя привинчивать вплотную к поверхности. Ему необходимо пространство для вентиляции. Придётся сделать крепление. Однако во многих мониторах есть отверстия, которые позволяют провести монтаж без кронштейна. Дальнейшие советы подойдут для любого способа установки.

Перед тем как повесить телевизор на стену, узнайте, из чего она сделана. От этого зависит, какие детали использовать, и насколько тяжёлые агрегаты можно фиксировать.

  • Бетон, кирпич. Самый лучший вариант (если не крошатся). В них надо ввинчивать дюбели для бетона размером от 50 мм. Материал выдержит даже громоздкие изделия. Но стена должна быть толстой и не полой.
  • Дерево. Установка возможна, если оно хорошего качества. Без больших трещин, гнили и внутренних пустот. Для крепежа используются дюбели для дерева размером от 30 мм.
  • Гипсокартон. При больших нагрузках будет прогибаться. Можно зафиксировать экран не на самих листах, а на металлических направляющих. Тогда конструкция получится более надёжной. Но устанавливать большие телевизоры всё равно не стоит. Используются дюбели-бабочки. При ввинчивании они «раскроются» с обратной стороны листа гипсокартона и благодаря этому не выпадут.

Самостоятельно собрать крепление можно из подручных средств. Подойдут, например, детали, которые остались у вас после ремонта или сборки мебели. Подходящий инвентарь также можно приобрести в специализированных магазинах.

Каркас состоит из двух частей: одна привинчивается к стене, другая — к телевизору. Чем тяжелее монитор, тем прочнее должно быть крепление. Конструкции могут отличаться в зависимости от ваших нужд. Можно сделать жёлоб, чтобы спрятать провода, создать какой-нибудь декоративный элемент, добавить что-то от себя.

Вот, к примеру, опора для небольшого экрана:

  1. Возьмите мебельную «шину», деревянный брусок и анкерные пластины для окон.
  2. Просверлите отверстия в «шине» и бруске. Предварительно измерьте расстояние между будущими дырками, чтобы детали можно было прикрепить друг к другу.
  3. Прикрутите саморезами «шину» к бруску.
  4. После этого привинтите брусок с «шиной» к стене.
  5. Вначале отметьте, где будут располагаться дырки. Используйте строительный уровень, чтобы поставить каркас ровно.
  6. Просверлите отверстия в стене и вбейте в них дюбели.
  7. Просверлите дырки в бруске.
  8. Привинтите брусок к стене, вкрутив саморезы в дюбели. Используйте шуруповёрт. Обычной отвёрткой тут не справиться.
  9. Винтами зафиксируйте анкерные пластины на задней панели телевизора. Их можно подрезать болгаркой, если не подходят по размеру.
  10. После этого прикрепите экран к бруску с «шиной». Это делается при помощи крючков на анкерной пластине.

Так можно повесить только лёгкий телевизор. Большие нагрузки это крепление не выдержит.

Узнать, на какие точно габариты рассчитан созданный каркас, не так просто. На кронштейнах обычно пишут максимальный вес монитора. Но сделанный своими руками агрегат придётся проверять «в полевых» условиях.

Как спрятать провода?

Вот как спрятать провода от телевизора на стене:

  • Самый очевидный вариант — прямо за монитором. Если розетка недалеко, просто поместите кабели за экран. Только смотрите, чтобы они нигде не перегибались и не перекручивались. Будет выглядывать лишь небольшой кусочек с вилкой.
  • Можно проштробить канал прямо в стене. Но это имеет смысл делать, если у вас ещё идёт ремонт.
  • Если у вас гипсокартонная стена, спрятать провода лучше в ней.
  • Декоративные приёмы. Это, скорее, маскировка, а не сокрытие. Можно превратить кабель в часть интерьера. Например, приклеить к нему лепестки и цветы, чтобы он был похож на стебель. Или сделать его элементом какой-то дизайнерской композиции.
  • Молдинги, или кабель-каналы. Полые «трубочки», которые крепятся к стене. В них помещают всю проводку. Могут быть незаметными или красивыми.

В инструкции к телевизору обычно указаны доступные методы установки. Можете узнать конкретную информацию у продавца или фирмы-производителя. При покупке монитора спросите, можно ли его вешать на стену без кронштейна, и стоит ли приобретать какие-то детали дополнительно. Если вы ни разу не занимались монтажными работами, лучше обратиться к профессионалам.

популярные варианты самоделок + пошаговый инструктаж


Размещение плазменного телевизора включает в себя несколько вариантов, одним из которых является его крепление на стену при помощи кронштейна. Такое решение позволяет не только сэкономить место, но и несколько осовременить интерьер. Несмотря на свою функциональность, фабричные кронштейны имеют единственный недостаток – неоправданно завышенную цену.

Согласитесь, нет смысла переплачивать за конструкцию, которую вы сможете изготовить самостоятельно. Далее в статье будет представлена пошаговая инструкция, позволяющая сделать кронштейн своими руками для телевизора любой модели.

В зависимости от степени функциональности, существует несколько видов конструкции, из которых только два можно соорудить самостоятельно. Далее вы сможете ознакомиться с вариантами изготовления самодельных кронштейнов из подручных материалов, включая пошаговый инструктаж к каждому из них.

Содержание статьи:

Требования к креплению плазмы

Большая часть выпускаемых телевизоров подразумевает использование крепления по системе VESA.

Все фабричные кронштейны изготовлены в соответствии с расстояниями между монтажными точками, расположенными на задней панели устройства. Обычно это четыре отверстия, образующие квадрат или вытянутый прямоугольник.

В комплекте к телевизору прилагаются штатные крепежные болты, которые могут быть установлены в монтажных отверстиях или находиться в пакете с другими комплектующими

В случае на капитальные стены рекомендуется выбирать стальные дюбели. Для стен из пеноблока или шлакоблока лучше использовать дюбели из пропилена. Диаметр используемых саморезов должен быть не менее 4 мм.

В зависимости от вида несущей стены, заглубление может составлять:

  • 10 мм для бетонных стен;
  • 30 мм для кирпичных стен;
  • 50 мм для стен из пеноблока.

Представленные требования не относятся к гипсокартонным стенам, поскольку они не обладают хорошей несущей способностью. Если листы плотно прилегают к капительной стене, то монтаж кронштейна производится непосредственно на стену.

В том случае, если гипсоркартонные листы закреплены на каркасе, и толщина обшивки при этом составляет менее 12 мм, устанавливать телевизор на такую стену не рекомендуется. Единственный вариант – монтировать кронштейн непосредственно на каркас, однако в таком случае необходимо точно знать его расположение под листом.

Выбор правильного места для крепления

Перед началом сооружения самодельного кронштейна и его последующей установкой, важно определиться, где именно будет располагаться конструкция.

При покупке телевизора с большим дисплеем рекомендуется выбрать стену с большой свободной площадью, чтобы техника гармонично вписалась в интерьер.

При выборе оптимальной высоты, на которой будет установлен телевизор, важно проследить, чтобы экран был расположен на уровне глаз сидящего на мебели человека

Также следует учитывать прочность и несущую способность материала стены. К числу рыхлых материалов относится пенобетон и гипсокартон, которые обладают меньшей прочностью, чем бетон, кирпич и дерево. В идеале все должны быть расположены в непосредственной близости к телевизору, что позволит обойтись без использования удлинителей.

Экран должен быть расположен таким образом, чтобы даже при существенной перестановке он находился в зоне нормальной видимости. Кроме того, телевизор должен быть установлен как можно дальше от шкафов, комодов и другой мебели. Так, за счет свободного пространства обеспечивается наилучшее охлаждение техники.

Кронштейн для телевизора своими руками

Хорошо продуманная конструкция кронштейна позволяет поворачивать, наклонять и даже приближать экран на оптимальное расстояние.

При сооружении самоделки вы платите только за материалы, многие из которых вы найдете у себя дома. В данном случае важно не отклоняться от инструктажа и строго соблюдать все правила.

Поворотный кронштейн идеально подойдет для монтажа в гостиной или спальне, где может возникнуть необходимость в повороте экрана, в то время как неподвижную конструкцию лучше установить на кухне

На современном рынке представлен огромный выбор кронштейнов, благодаря которым можно подстраивать технику под свои потребности.

Среди всех возможных видов стоит выделить всего два варианта, которые можно соорудить самостоятельно:

  1. Фиксированный. Такой кронштейн позволяет надежно закрепить плазму на стене, без возможности ее поворота или наклона. Это самый простой вариант крепления, требующий минимум отверстий и саморезов.
  2. Поворотно-выдвижной. При помощи такого кронштейна можно поворачивать экран в любую сторону, и приближать его в случае необходимости. В данном случае используется более сложная конструкция, с множеством соединений.

Стоимость последней конструкции особенно высокая, поэтому соорудив поворотно-выдвижной кронштейн самостоятельно, вы сможете сэкономить крупную сумму денег. Кстати, стоимость фабричного крепления напрямую зависит от количества дюймов купленной плазмы.

Вариант №1 – неподвижный настенный кронштейн

Одним из самых простых видов конструкции является фиксированный кронштейн. Его крепежная система максимально проста, однако она не предназначена для наклона или поворота экрана.

Соорудить неподвижный кронштейн для телевизора можно из комплектующих, которые легко найти в любом магазине строительных материалов.

Для наилучшей фиксации рекомендуется использовать металлические уголки, благодаря которым можно не бояться, что телевизор упадет, если его случайно зацепить

В первом варианте фиксированное крепление изготавливается из дерева. Для этого понадобятся: две деревянные планки, саморезы с кольцом, крюки и пластиковые дюбели. Лучше отдать предпочтение планкам из древесины твердой породы, поскольку именно они обладают наивысшей прочностью.

Возьмите планки длиной не более 10-15 сантиметров, то есть их размеры не должны превышать длину корпуса телевизора. Верхняя планка должна быть немного толще, нежели нижняя, что позволит обеспечить небольшой наклон экрана. Далее к верхней грани каждой планки необходимо прикрутить по два самореза с кольцом.

При помощи болтов, которые вам понадобится закрутить в специальные отверстия, закрепите планки на задней стенке телевизора. Одна планка располагается  сверху, другая – снизу. В данном случае стоит опираться на монтажные отверстия, предназначенные для кронштейна.

Замерьте расстояние между кольцами по горизонтали и вертикали, и перенесите их на стену. Далее, опираясь на отметки, необходимо просверлить четыре отверстия в стене, и установить дюбели с крюками, на которые будет навешиваться плазма.

Фиксированный кронштейн с деревянными планками обладает высокой прочностью, поэтому подходит даже для моделей с диагональю более 26 дюймов

Для изготовления второго варианта неподвижной конструкции понадобятся: четыре алюминиевых уголка, одна велосипедная спица, болты, шурупы и пластмассовые дюбели. По возможности, лучше взять алюминиевые уголки, поскольку в отличие от стали, алюминий легче поддается обработке.

Место установки, размер дюбелей и отверстий подбираются в соответствии с габаритами экрана. Предварительно просверлите на каждом уголке по два отверстия. Возьмите два уголка, и прикрепите их к задней крышке при помощи болтов. Вторую пару уголков понадобится прикрепить шурупами к стене.

Для этого приложите их к стене и отметьте карандашом отверстия под пластмассовые дюбели. Чтобы соединить уголки между собой, вам понадобится просверлить в верхней боковой части каждого уголка по еще одному отверстию.

Важно, чтобы один уголок заходил в другой, поэтому расстояние между настенными уголками лучше сделать на пару миллиметров меньше. Далее приложите телевизор к стене и выставите просверленные отверстия в одну линию, чтобы сквозь них можно было продеть велосипедную спицу.

Велосипедная спица толщиной 2 мм легко выдерживает вес 26-дюймового телевизора, однако при установке большей диагонали может понадобиться спица большего диаметра

Спица позволяет удерживать корпус техники в вертикальной плоскости, а уголки предотвращают его случайное смещение по горизонтали. При необходимости снятия устройства со стены достаточно вынуть спицу и соединения будет разъединено.

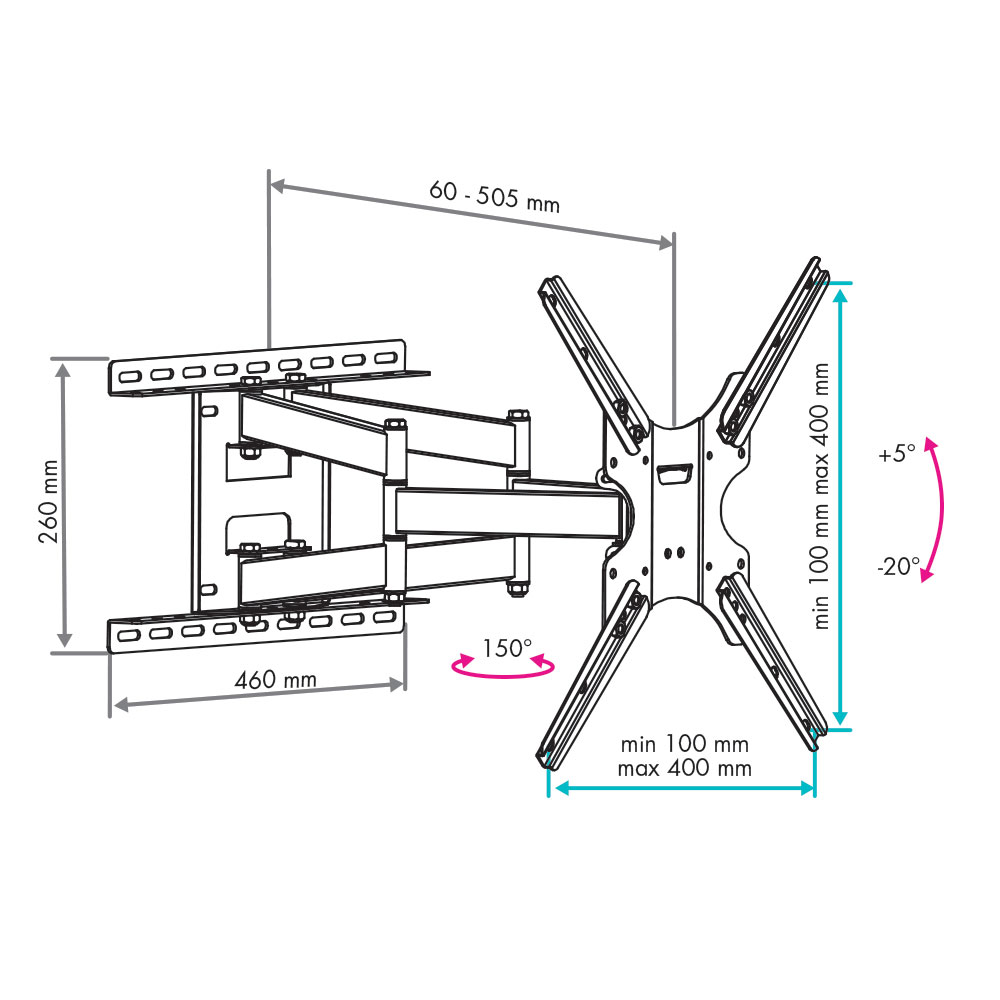

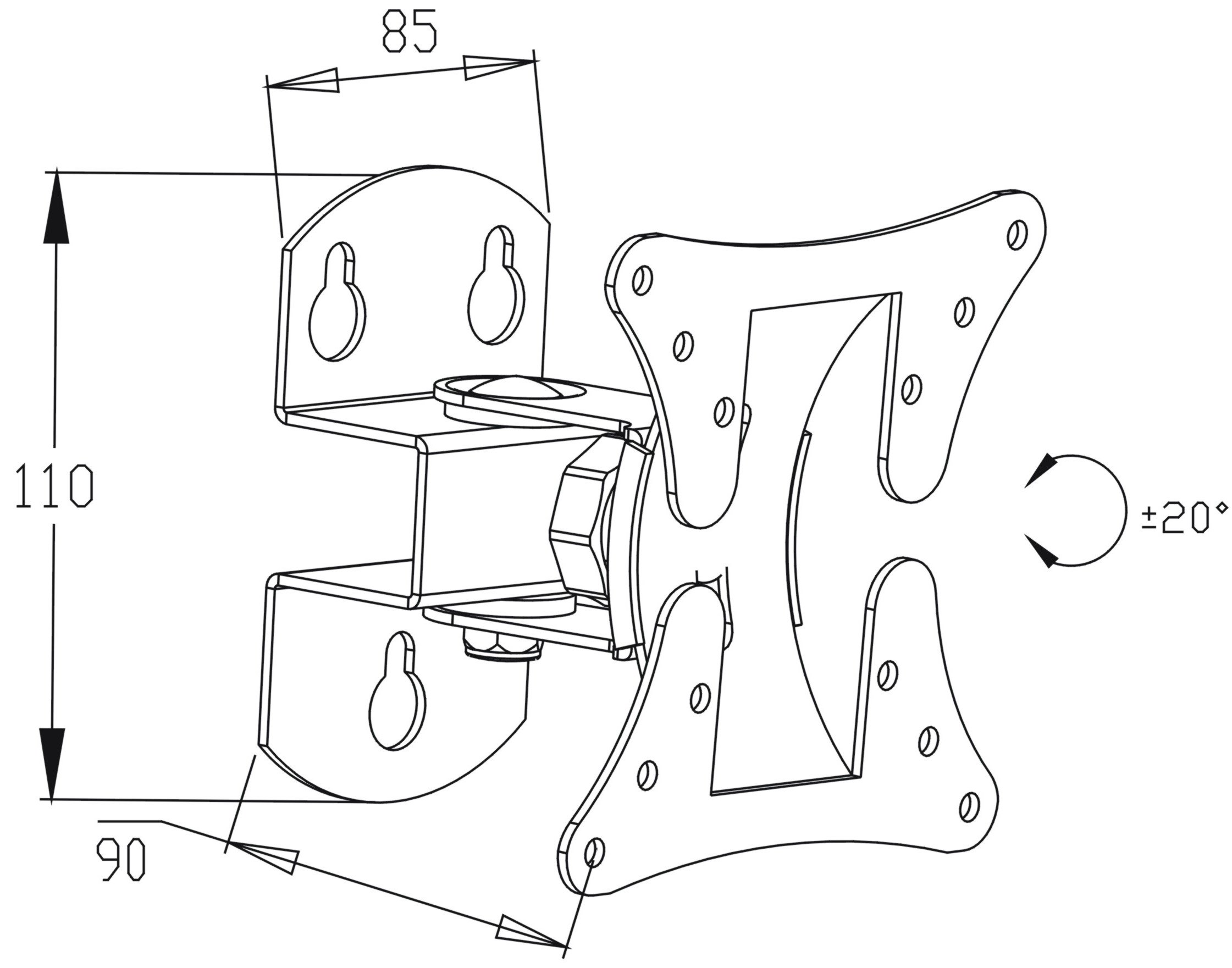

Вариант №2 – поворотно-выдвижная конструкция

Посредством такого кронштейна можно поворачивать экран в нужную сторону, и приближать его при необходимости. Некоторые конструкции позволяют даже регулировать угол наклона экрана, что особенно важно, когда телевизор подвешен слишком высоко.

Для самостоятельного сооружения поворотно-выдвижной конструкции понадобится две металлические пластины, отрезок квадратной трубы, соединительные болты, шурупы, дюбели. Прежде всего, возьмите две пластины 20х20 см, одну прикрепите к стене, а вторую – на задней панели устройства. Каждая пластина оснащается двумя металлическими уголками.

С целью обеспечения достаточной свободы движения крепления между уголками устанавливается кусок трубы. Поместите его между двумя уголками, и соедините между собой при помощи длинного болта, и прикрутите его к пластине. Труба должна свободно вращаться, не задевая при этом пластину.

Рациональнее будет использовать квадратный профиль 2х2 см, поскольку его намного проще закрепить и выставить в нужной плоскости

Устанавливаемая на стену пластина оснащается уголками, которые понадобится закрепить параллельно полу. Так, вы сможете поворачивать телевизор вправо и влево.

Уголки, устанавливаемые на задней панели телевизора, выставляются перпендикулярно полу. Благодаря этому можно регулировать наклон экрана в зависимости от ваших потребностей.

Чтоб телевизор прослужил вам как можно дольше, рекомендуем приобрести для него бесперебойник. А о том, как правильно выбрать это устройство читайте в .

Выводы и полезное видео по теме

О том, как самостоятельно сделать поворотно-выдвижной кронштейн, можно узнать из следующего видео:

Пошаговый процесс изготовления поворотного кронштейна своими руками представлен в данном видеоролике:

В статье представлены основные требования к установке крепления телевизора, советы по выбору подходящего места и несколько вариантов сооружения кронштейнов разных конструкций.

Опираясь на пошаговые инструкции по изготовлению фиксированной и поворотно-выдвижной конструкции, вы сможете самостоятельно сделать кронштейн в зависимости от ваших потребностей. Так, вам не придется тратиться на покупку фабричного изделия.

Если вы уже пробовали самостоятельно делать кронштейн для своего телевизора, то, пожалуйста, поделитесь своим опытом с нашими читателями. Возможно, вы знаете малоизвестные секреты изготовления надежной конструкции. При желании вы можете оставить свой комментарий в специальном поле сразу после статьи.

Ремоделоголик | Настенное крепление для телевизора своими руками —

Покупка нового телевизора достаточно дорога, а наличие кронштейна для его подвешивания только увеличивает цену, но вот умное решение для настенного крепления телевизора своими руками, которое обойдется вам менее чем в 15 долларов!

Когда ваш телевизор включится, дополните комнату 95 способами украшения вокруг телевизора, а также тем, как украсить телевизор над камином. И не пропустите этот красивый скрытый уголок для просмотра телевизора.

Расходные материалы для настенного крепления телевизора «сделай сам»:

  • Сверло
  • Уголок, также называемый перфорированным уголком или продольным уголком (приобретите длину, которая немного меньше ширины вашего телевизора)
  • Винты и шайбы для углового утюга и телевизора (они могут уже присутствовать на телевизоре.Проверьте перед покупкой.)
  • 2 крючка (рассчитаны на то, чтобы удерживать столько, сколько весит ваш телевизор)
  • телевизор 🙂

Настенное крепление для телевизора «сделай сам», шаг 1. Установите крючки в стену

Найдите шпильки в том месте, где вы будете вешать телевизор. Принимая во внимание место крепления уголка к телевизору, тщательно измерьте, где должны будут проходить настенные крючки. Используя угловой утюг в качестве направляющей (чтобы просверленные отверстия совпадали с двумя отверстиями в угловом утюге), отметьте две точки на шпильках, где вы будете устанавливать крючки.Предварительно просверлите отверстия в шпильках. Вставьте крючки в стену.

Настенное крепление для телевизора «сделай сам», шаг 2. Прикрепите угловой утюг к телевизору

Прикрепите угловой элемент к задней части телевизора с помощью винтов и шайб. У нашего телевизора уже были винты на задней панели для крепления, но их было недостаточно для этого применения. Нам пришлось пойти в строительный магазин, чтобы купить те, которые подходят для наших отверстий и подходящей длины. Мы также использовали шайбы.

DIY настенное крепление для телевизора, шаг 3: повесьте и наслаждайтесь!

Получить изображение для этого шага было сложно, поэтому вот моя плохо прорисованная версия того, где идут крючки 🙂

И теперь у вас есть идеально смонтированный телевизор всего за 14 долларов!

Еще больше отличных недорогих идей здесь, на Remodelaholic:

60 недорогих идей декора стен своими руками для больших стен

Организация моего въезда! Легко и с ограниченным бюджетом!

Бюджетная промышленная полка с ПВХ трубкой

———————————————————-

Первоначально опубликовано 05.19.2011 // Обновлено 25.08.2020

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

В рубриках: Сборка, По стоимости, Сделай сам, Бесплатно до 20 долларов, Гостевые блоггеры, Учебники с метками: Спальни, Бюджетный дизайн, Сделай сам до 20 долларов, Советы и уловки
