Как разобрать кран с одной ручкой: частые поломки и их устранение

Содержание

Как разобрать однорычажный смеситель: устройство и починка крана

Однорычажные смесители быстро завоевали популярность. Во-первых, они удобны в использовании, по сравнению с ёлочными аналогами. Во-вторых, они имеют прекрасный и необычный внешний вид, который дополняет дизайн помещения. В-третьих, в случае протечки крана их можно легко отремонтировать. А для многих потребителей именно ремонтопригодность — основная позиция при выборе. Поэтому в статье рассмотрим, как правильно разобрать и отремонтировать однорычажный смеситель.

Рычажные смесители называют джойстиковыми. Это название они получили потому, что внутри корпуса располагается пластинка, с поворотом которой производится смешивание холодной и горячей воды. Пластинка прикреплена к рычагу рукоятки, то есть, вся система работает как рычажный джойстик. При этом вся конструкция крана может быть изготовлена из металла, пластика или керамики.

Разновидности однорычажных смесителей

Производители сантехники предлагают две разновидности прибора:

  • Шаровой.
    В основе конструкции этого типа смесителей лежит полый металлический шарик. У него три отверстия: для холодной, горячей и смешанной воды на выходе. Внутренняя полость шара называется смесительной камерой. Шарик сидит на двух резиновых прокладках цилиндрического типа, которые называются сёдлами. Они создают герметизацию каналов, по ним в камеру смешивания поступает горячая и холодная вода. Сверху шарика прикреплён шток, на который воздействует рукоятка смесителя. Под её действием шар меняет своё положение в пространстве. Это очень надёжная конструкция, редко выходящая из строя.
  • Картриджный. Подобная конструкция вместо шарика имеет в своём составе цилиндрический картридж. Внутри его один над другим установлены два диска с отверстиями. Верхний диск подсоединён к рукоятке через шток, он подвижный. Нижний неподвижный. При смещении верхнего диска относительно нижнего происходит совпадение отверстия (полное или частичное), которое даёт возможность производить смешивание горячей и холодной воды.
    Существуют конструкции смесителей, в состав которых входят три диска, средний из них является поворотным, а два остальных неподвижные. Они специально выпускаются для водопроводных сетей с небольшим давлением воды. Их особенность – смешивание воды не между дисками, а в корпусе смесителя. С помощь этого снижается гидравлическое сопротивление внутри смесителя.

Конструкция однорычажного смесителя для раковины

Шарик и картридж, находящиеся внутри корпуса смесителя, двигаются плавно без затруднений. Хотя они подогнаны так, что между ними практически не остаётся зазора. Этому способствует специальная смазка, наносимая на поверхность джойстиков.

Плюсы и минусы джойстиковых смесителей

К плюсам относятся:

  • Удобство регулировки температуры и напора воды. Верх-вниз – напор, влево-вправо – температура.
  • Большой срок эксплуатации.
  • Презентабельный внешний вид.
  • Простота установки и ремонта.

К минусам относятся:

  • Уплотнители быстро выходят из строя, их рекомендуется менять один раз в два года.
  • Смесители этого типа очень чувствительны к качеству подаваемой воды. Если в ней присутствует песок (даже в незначительной концентрации), то прибор быстро выйдет из строя.
  • Если приобретается дешёвый смеситель картриджного типа, то надо быть готовым к тому, что с его помощью настроить температуру воды будет довольно непросто. Всё дело в качестве используемых деталей.

Процесс разборки однорычажного смесителя

На первых этапах ремонтного процесса шаровой и картриджный тип разбираются одинаково.

  • В первую очередь с корпуса прибора снимается заглушка. Это пластиковый элемент, который располагается под рукояткой. Он раскрашен в синий и красный цвет. Его назначение – показывать, в какую сторону поворачивать рукоятку для включения холодной (синий) или горячей (красный) воды. Заглушка снимается отвёрткой. Для этого её надо поддеть жалом инструмента.
  • Под заглушкой располагается винт, который удерживает рукоятку в корпусе. Выкрутить его можно только накидным шестигранным ключом.

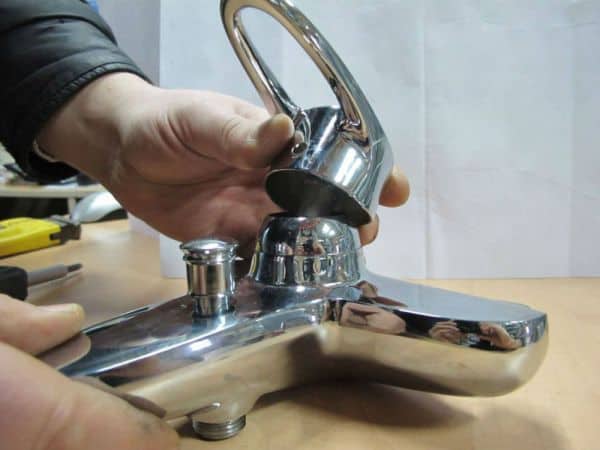

  • После этого рукоятка смесителя легко снимется.

На этом общая часть разборки шарового и картриджного крана заканчивается. Это связано с тем, что устройства двух видов приборов различаются, и в каждой конструкции присутствуют дополнительные детали, поэтому и последовательность разборки у них отличается.

Схема устройства смесителя с шаровым регулировочным механизмом

Для того чтобы разобрать шаровый смеситель нужно выполнить следующие действия:

  • Следует снять крышку, которая сдерживает шарик внутри корпуса и выдерживает нагрузки от рукоятки прибора. Она крепится внутри корпуса смесителя на резьбе, поэтому крышку надо выкрутить разводным или газовым ключом. Делать это нужно аккуратно, потому что крышка — это декоративный элемент, изготавливающийся из хрупких металлов.
  • С шарика снимается кулачок с резиновой шайбой, после чего за шток вытягивается и шарик.
  • Под ним есть два отверстия, в которые вставлены уплотнители. Их можно достать и вытащить отвёрткой или проволокой. Обычно уплотнители (сёдла) быстро выходят из строя, поэтому их обязательно надо заменить новыми.

На этом разборка шарового смесителя закончена. Если нужно поменять какую-то деталь или манжету, то рекомендуется приобрести новое изделие, но в магазин идти со старым, чтобы не было отличий в размерах.

Для того чтобы разобрать шаровый смеситель нужно выполнить следующие действия:

  • Следует снять крышку, которая сдерживает шарик внутри корпуса и выдерживает нагрузки от рукоятки прибора. Она крепится внутри корпуса смесителя на резьбе, поэтому крышку надо выкрутить разводным или газовым ключом. Делать это нужно аккуратно, потому что крышка — это декоративный элемент, изготавливающийся из хрупких металлов.
  • С шарика снимается кулачок с резиновой шайбой, после чего за шток вытягивается и шарик.
  • Под ним есть два отверстия, в которые вставлены уплотнители. Их можно достать и вытащить отвёрткой или проволокой. Обычно уплотнители (сёдла) быстро выходят из строя, поэтому их обязательно надо заменить новыми.

На этом разборка шарового смесителя закончена. Если нужно поменять какую-то деталь или манжету, то рекомендуется приобрести новое изделие, но в магазин идти со старым, чтобы не было отличий в размерах.

Разборка смесителя с картриджем

Для того чтобы разобрать смеситель с картриджем нужно выполнить следующие действия:

  • В первую очередь снимается крышка.
  • Под ней расположена прижимная гайка. Она изготовлена из латуни или бронзы. Её следует откручивать газовым или разводным ключом.
  • Затем вытаскивается картридж.

На этом разборка закончена. Помните, что ремонтировать картридж не стоит, лучше приобрести новый. Он стоит недорого, к тому же новое изделие — залог долгосрочной дальнейшей эксплуатации смесителя. Теперь можно собирать прибор. Главное при сборке, совместить отверстия на картридже с отверстиями в смесителе. После этого сборка производится в обратной последовательности.

Внимание! Новый картридж надо покупать по старому образцу. Это связано с тем, что в подобной детали смесителя могут быть разные отверстия каналов, по которым проходят горячая и холодная вода. Диаметр может быть 3 или 4 миллиметра. Также при выборе рекомендуется обратить внимание на прокладку, она должна быть силиконовой.

Заключение по теме

Таким образом, процесс разборки шарового и картриджного крана оказался не таким сложным. Главное, выполнять все действия аккуратно, потому что смеситель изготовлен из металла: корпус и основные его части. А под действием воды происходят коррозионные процессы, которые чаще всего затрагивают резьбовые соединения. Поэтому разборку смесителя лучше производить руками. При использовании инструмента не нужно делать резких движений, от которых может сорвать резьбу соединений.

Джойстики ремонту не подлежат, поэтому их придётся менять.

То же самое касается резиновых и полимерных прокладок, от которых зависит герметичность сантехнического прибора. Причиной протечки смесителя может быть большой износ манжет. Помимо этого, они могут стать очень тонкими, или, вообще, порваться. Если это произошло, то не стоит менять смеситель, лучше разобрать его, и найти проблему. Она может оказаться очень простой, не требующей больших затрат.

Самостоятельный ремонт однорычажного смесителя для кухни и ванной, как разобрать

Содержание статьи:

Однорычажные смесители – сантехническое устройство, которое популярно в квартирах, а также санузлах общественных зданий и предприятий. Они удобны, надежны и просты в ремонте. Почти любую неисправность в них можно устранить своими руками. Главное понять, как правильно разобрать однорычажный смеситель.

Особенности однорычажных смесителей

Однорычажный смеситель

Однорычажный смеситель – это устройство подачи воды, состоящее из одной регулировочной ручки, излива и корпуса со смешивающим механизмом внутри.

Картридж

Механизм, которым оснащают все современные смесители. Его основу составляют керамических пластины с отверстиями и шток, на котором сидит рычаг. В основании есть три отверстия. Через два из них поступает горячая и холодная вода, которая, смешиваясь внутри подвижной (красной) керамической пластины, вытекают через третье отверстие, а оттуда направляется в излив крана. При повороте рычага происходит смещение пластины, из-за чего меняется напор и соотношение холодной и горячей воды.

«Шарик»

Представляет собой устройство в виде полого шара из нержавеющей стали с тремя отверстиями. Принцип работы похожий: холодная и горячая вода поступают через два отверстия, а после смешивания общим потоком выходят через третье. Движение поворотного рычага смещает шар, таким образом регулируют температуру и напор струи.

Популярность рычажных смесителей объясняется простотой монтажа и ухода, разнообразием дизайнов, надежностью. Но работая с водой низкого качества, они часто засоряются и выходят из строя.

Полностью отремонтировать их механизмы практически невозможно. Получится лишь заменить старую деталь целиком, а также поменять уплотнители и резиновые прокладки. Стоят расходники недорого, а продаются в любом сантехническом магазине.

Алгоритмы разбора однорычажных смесителей

Разбор конструкции

Прежде чем разбирать однорычажный кран, нужно подготовиться. Понадобятся следующие инструменты: небольшая отвертка, шестигранный и разводной ключи, плоскогубцы. Чтобы не повредить поверхность хромированных элементов, используют кусок мягкой ткани, а для защиты рук – перчатки.

Общая схема разборки однорычажного смесителя с картриджем состоит из следующих шагов:

  1. Перекрывают воду и снимают красно-синий индикатор (пластиковую заглушку).
  2. Шестигранным ключом отвинчивают фиксирующий болт под заглушкой.
  3. Снимают рычаг смесителя и руками демонтируют декоративную крышку.
  4. Разводным ключом откручивают монтажную гайку и вынимают картридж.

Чтобы разобрать однорычажный шаровый смеситель в ванной или на кухне, придерживаются похожей схемы.

  1. Снимают пластиковый индикатор горячей и холодной воды, откручивают фиксирующий винт и снимают рычаг.
  2. Откручивают декоративную гайку. Используют ткань, чтобы не повредить покрытие.
  3. Вынимают шар и остальные детали.

Разбирать будет проще, если снять устройство с раковины или мойки. Придется ослабить крепления и открутить шланги подводки. Вся работа займет не более 10 минут. Главное, не забыть перекрыть воду в помещении.

Подбор и приобретение нужных запчастей

Картридж смесителя

Ремонт смесителя подразумевает замену какой-либо его составной части – внутренних расходных элементов и внешних деталей конструкции. Если речь идет о замене излива, рычага управления или лейки душа, обращают внимание не только на качество, но и внешний вид. Их цвет может отличаться от цвета корпуса смесителя.

Чаще всего ремонт связан с заменой расходных материалов. Но предугадать сложно, какая деталь может понадобиться. Поэтому рекомендуется всегда под рукой держать ремкомплект, в котором собраны самые необходимы комплектующие: картридж, кран-букса и набор уплотнителей.

Идти за новым картриджем стоит тогда, когда будет демонтирован старый, так как существует вероятность, что деталь не подойдет. Даже внешне похожие устройства от одного производителя могут быть оснащены механизмами разного размера. Типоразмер всех картриджей колеблется от 28 до 46 мм.

Картриджи могут отличаться по высоте. Разница бывает в несколько миллиметров и заметить ее довольно сложно. Даже материалы могут отличаться, смешивающие механизмы изготавливают из металла и керамики. Вот поэтому во время покупки нового картриджа важно иметь с собой неисправный элемент.

Легче всего заменить аэратор – сетчатый фильтр, который вкручивается в излив. Не придется разбирать смеситель, достаточно купить новую деталь и вкрутить ее на место старой. Сеточки изготавливают из металла, цветных металлов, полимеров, спрессованного алюминия и пластика. Они бывают вакуумные, поворотные и со светодиодной подсветкой. В данном случае выбор ограничивается лишь пожеланиями покупателя. Главное, чтобы аэратор был подходящего диаметра.

Инструменты для ремонта своими руками

Обычно ремонт своими руками однорычажного смесителя для кухни или ванной не занимает много времени. Необходимо выяснить, какую поломку придется устранять и заранее подготовить инструменты, которые могут пригодиться – набор ключей, шестигранный ключ, пассатижи, плоскую и крестовую отвертки, нож, набор уплотнителей и сменные картриджи. Хотя, если этих предметов нет, как и желания заниматься ремонтом смесителя, всегда можно вызвать сантехника.

Практически любая неисправность приводит к тому, что устройство приходится разбирать. Чаще всего владельцы однорычажных шаровых смесителей сталкиваются со следующими проблемами:

  • Слабый напор. Чтобы починить, выкручивают аэратор, тщательно промывают его под струей воды и устанавливают обратно. При необходимости покупают новую деталь.
  • Потеря герметичности шарового механизма. Снимают рычаг, демонтируют старый уплотнитель под фиксирующей гайкой, устанавливают новый и крепят его на место.
  • Трудности с регулировкой температуры воды. Обычно проблема в самом механизме. Разбирают смеситель, при обнаружении неисправностей меняют «шарик», уплотнительные резинки и собирают устройство.
  • Поломка переключателя душа. Проблема заключается в поврежденных прокладках золотника или износе пружины, которая не возвращает кнопку в обратное положение. В первом случае снимают декоративный колпачок переключателя и меняют уплотнитель, а во втором – пружину.

Несмотря на то, что картриджевые устройства имеют другое строение, некоторые неисправности в них устраняют тем же способом. Это касается прочистки аэратора, замены уплотнительных колец и ремонта переключателя душа. А есть схожие проблемы, которые решают иным способом.

  • Устранение течи. Снимают рычаг смесителя, при помощи ключа подтягивают крепежную гайку и пробуют пустить воду. Главное, сильно не перетягивать, чтобы в дальнейшем избежать поломки штока.
  • Износ механизма. Разбирают смеситель, осуществляют демонтаж старого картриджа и осматривают его на наличие трещин, через которые может течь вода. Вставляют новую деталь. Если она не шевелится, значит, заняла правильное положение.

Большинство проблем решают заменой уплотнителей. Но если под рукой нет расходников, прокладки можно попробовать вырезать из куска резины толщиной не более 4 мм.

Рекомендации по уходу

Конструкция из латуни

Устройство больше не придется ремонтировать, если во время его приобретения и в процессе эксплуатации следовать рекомендациям экспертов:

  • Покупать устройства из латуни, они прочные и долговечные в отличие от изделий из силумина.
  • Вместе с монтажом смесителя желательно установить хороший фильтр для очистки воды.
  • Стыковочные места обрабатывать герметиком, а на все резьбовые соединения наматывать фум-ленту.
  • Не стоит ждать пока появится течь, а регулярно проверять состояние резиновых прокладок.
  • Во время покупки необходимо внимательно ознакомиться с характеристиками устройства, а перед монтажом изучить схему установки и сборки.

Не менее серьезно подходят уходу за внешним видом смесителя для кухонной мойки, раковины или ванны. Мыльной водой и лимонным соком удаляют пятна и разводы, образовавшиеся на корпусе. Для этого губку или мягкую тряпку смачивают одним из этих растворов и протирают все детали крана.

Более сложные загрязнения удаляют при помощи специальных моющих средств. Они эффективны и не содержат агрессивных веществ, способных навредить хромированной поверхности. К таким относятся: Grohe GrohClean, Ravak Cleaner Chrome, Meine Liebe. Главное, ознакомится с инструкцией, чтобы не превысить рекомендованную дозировку.

Категорически нельзя чистить смесители металлическими щетками или грубыми губками. Запрещены средства, содержащие муравьиную и фосфорную кислоту, уксус, хлор и щелочь. После каждой чистки остатки любого средства, даже специального, следует смывать водой и насухо протирать поверхность тряпкой.

И все же образование течи – самое неприятное, что может случиться с краном. Если ее вовремя не устранить, в дальнейшем его придется заменить. Поэтому так важно разбираться в устройстве смесителя, а также иметь под рукой все необходимые запчасти и инструменты для его ремонта.

Как разобрать и отремонтировать однорычажный или двухвентильный смеситель

Содержание статьи:

Двухвентильный смеситель рано или поздно выходит из строя из-за износа деталей или повреждения корпуса. Чтобы определить поломку и отремонтировать кран, следует разобрать его.

Особенности двухвентильного смесителя

Двухвентильный смеситель

Двухвентильный смеситель является предшественником однорычажного. На рынке давно появились технологичные модели последнего, среди которых сенсорные, с функцией запоминания напора и температуры воды, но вентильная разновидность кранов до сих пор остается популярной.

В двухвентильном устройстве напор и температура воды регулируются путем поворота двух вентилей-барашков. Какой смеситель лучше: однорычажный или двухвентильный – сложно сказать однозначно, поскольку внутреннее устройство у них совершенно разное. Однако второй считается более долговечным и ремонтопригодным.

Конструктивные особенности:

  • Изготавливают из латуни, нержавеющей стали. Производители, желающие сэкономить, выпускают также модели из силумина, не отличающиеся прочностью и долговечностью.
  • В корпусе предусмотрены каналы под горячую и холодную воду, камера смешивания воды.
  • Вентили управляют кран-буксами – запорными механизмами, которые позволяют регулировать объем горячей и холодной воды, поступающей в камеру смешивания.
  • В смесителях для ванны предусмотрен золотниковый клапан, с помощью которого подача воды переключается с излива на душ.
  • Снаружи к корпусу крепится гусак (душевой шланг).
  • На обратной стороне корпуса расположены резьбовые соединения для подключения смесителя к водоразборной точке.

Подключение двухвентильных смесителей производится непосредственно к жестко закрепленным трубам или к гибким патрубкам, которые могут быть короткими или длинными. Различают:

  • Кран типа «елочка» – в корпусе имеются два канала, которые подсоединяются к трубам посредством тройника. К такому типу конструкции относится двухвентильный смеситель для кухни.
  • Патрубковый кран – элементы подключаются и устанавливаются отдельно, а функционирование обеспечивается за счет гибких или жестких патрубков.

Различаются и кран-буксы. Они могут быть:

  • с резиновыми прокладками;
  • с керамическими дисками.

И те, и другие взаимозаменяемы, если совпадает диаметр, шаг резьбы и глубина посадки.

Основные причины поломки

Основной причиной поломки является физический износ герметизирующих прокладок и колец. Из-за этого они перестают выполнять свою функцию. Образуется течь в соединительных узлах отдельных элементов: в месте крепления гусака и душевого шланга к корпусу смесителя, из-под вентилей.

Инструменты для самостоятельного ремонта

Для выполнения ремонта потребуются:

  • гаечные ключи или универсальный разводной ключ;
  • шестигранный ключ;
  • плоскогубцы;
  • комплектующие взамен вышедших из строя;
  • плоская и крестовая отвертки;
  • ФУМ-лента или льняная подмотка.

Может понадобиться шестигранный ключ.

Как разобрать смеситель

Конструкция смесителя

Перед выполнением ремонта необходимо определить причину неисправности. Для этого требуется разобрать смеситель. Приступая к разборке, нужно перекрыть подачу воды, спустить из труб оставшуюся воду, приготовить тряпки, так как в самом смесителе останется некоторое количество воды.

Разобрать смеситель в ванной двухвентильного типа можно так:

  1. Сначала поддевают плоской отверткой декоративную вставку либо ослабляют плоскогубцами, если она на резьбе. За ней скрывается винт.
  2. Винт выкручивают крестовой отверткой.
  3. Снимают вентиль.
  4. Откручивают декоративную заглушку, которая удерживает кран-буксу.
  5. Разводным ключом против часовой стрелки ослабляют затяжку кран-буксы и извлекают ее.
  6. Далее, осматривают кран-буксу на предмет повреждений.
  7. Сборку осуществляют в обратном порядке, независимо от того, будет ли установлена старая деталь или она будет заменена на новую деталь.

Буксу обязательно вкручивают обратно в положении «полностью открыто».

Ремонт двухвентильного смесителя

Кран-букса смесителя

Ремонт может затрагивать как кран-буксы, так и золотниковый клапан.

Как отремонтировать кран-буксы

Букса с резиновой прокладкой представляет собой винт, на торце которого закреплена дисковая резиновая прокладка. При вращении вентиля изменяется положение прокладки относительно седла. При ее приближении к седлу напор воды уменьшается, при удалении – увеличивается. Кран-букса этого типа нетребовательна к качеству воды.

В керамических конструкциях запирающий механизм представляет собой две керамические детали с отверстиями. Они отполированы, поэтому идеально совпадают между собой, что обеспечивает герметичность. Когда отверстия совпадают, кран полностью открыт. Вывести керамику из строя способны твердые примеси, которые попадают между диски.

Если установлены кран-буксы с резиновой прокладкой и вода течет из-под маховика, нужно разбирать конструкцию: снять стопорное кольцо, выкрутить кран-буксу до конца и вынуть внутреннюю деталь, на которой установлено два тонких резиновых кольца. Именно из-за их износа появилась течь. Эти элементы заменяют.

Кран-букса не перекрывает воду полностью при повреждении или естественном износе основной герметизирующей прокладки. Если на вид она целая, то в качестве временной меры можно перевернуть старую, то есть установить ее другой невыработанной стороной.

При разрыве прокладки или ее продавливании требуется замена детали на аналогичную. Подходящую можно подобрать, купив ремонтный набор. Если такой возможности нет, ее вырезают самостоятельно из куска резины.

Порядок изготовления самодельной прокладки:

  1. Из резины вырезают квадратный кусок, примерно равный по размеру прокладке, но не меньше ее.
  2. В центре ножницами делают отверстие. Главное, сделать его не слишком большим. Нужно, чтобы прокладка надевалась плотно.
  3. Затем ножом или ножницами подрезают выступающие участки по месту.

Если выходят из строя детали керамической кран-буксы, то она ремонту не подлежит. Ее просто меняют на новую, так как диски в продаже отдельно не встречаются, а их ремонт (полировка) слишком кропотлив, хотя и возможен.

Кроме того, нужно осмотреть полости и трущиеся поверхности, устранить засоры, налет бежевого или рыжего цвета, свидетельствующий о ржавчине, известковые отложения. Существенно облегчит процедуру применение специальных средств, растворяющих ржавчину и известковый налет.

Ремонт и разборка золотникового клапана

Если вода одновременно течет из крана и из душевой лейки, значит, неисправен золотниковый клапан переключения. Он выходит из строя из-за износа либо попадания посторонних предметов. Чтобы добраться до него, нужно:

  1. Снять декоративную заглушку и открутить крепление.
  2. Снять вентиль.
  3. Взять накидной ключ и накинуть его на крепление. Открутить, одновременно удерживая верхний шток гаечным ключом.
  4. Снять верхнюю деталь. Внутри находится клапан, который снимается в сторону излива.
  5. Внизу открутить переходник на излив.

После этого клапан свободно удаляется. На нем меняются прокладки на аналогичные.

Если это не помогает, снимают стопорную шайбу с верхней детали и вытаскивают шток. Там есть две резиновые прокладки. Их тоже можно менять.

Демонтаж

Демонтаж смесителя требуется, когда ремонтировать его бесполезно. Это может быть связано с повреждением корпуса, креплений или желанием поменять старую модель на более современную.

Порядок демонтажа:

  1. Перекрывают подачу воды.
  2. Спускают оставшуюся воду.
  3. С помощью гаечного ключа откручивают гайки крепления. Если это смеситель, которые крепится на стене, потребуется разводной ключ. Если кран для раковины, то его установка производится на шпильки, которые закрепляются гайками. Их откручивают обычным рожковым или трубчатым ключом. Размер подбирают по гайке, так как они могут быть разными.
  4. Настенный смеситель для ванны на этом этапе остается только снять с фитингов. От крана для умывальника или кухонного смесителя еще необходимо отсоединить шланги, подводящие горячую и холодную воду.

Процесс демонтажа завершен.

Как подобрать нужные запчасти

Следует отправляться в магазин сантехники, захватив с собой старую деталь, так как можно ошибиться с размером. Например, бывают кран-буксы 1/2 и 3/8 дюйма, со штоками квадратного и шлицевого типа, различным шагом резьбы.

Рекомендации по уходу и эксплуатации

Чтобы кран прослужил дольше, необходимо соблюдать правила по эксплуатации, уходу и обслуживанию:

  • Ремонтировать сразу, как только замечена неисправность.
  • При разборке крана детали нужно очистить от загрязнений.
  • Резиновую прокладку рекомендуется заменить силиконовой, так как она отличается лучшими эксплуатационными качествами.
  • Открывать и закрывать вентили при повседневном использовании следует аккуратно, плавно.
  • При откручивании хромированных элементов между гаечным ключом и корпусом смесителя необходимо прокладывать ветошь, малярный скотч или изоленту, чтобы не осталось царапин на поверхности.

Двухвентильный смеситель используется с советских времен, отличается простотой конструкции и ремонтопригодностью. При наличии инструментов и подробной инструкции разобрать такой смеситель не составит труда.

виды, конструкция, ремонт, профилактика поломок

Однорычажные смесители — это новое веяние в обустройстве современной ванной комнаты или кухни. Стандартный кран — «елочка» и настенные смесители теряют свою популярность на фоне такого функционального и стильного аналога. Однорычажный (или джойстиковый) смеситель представляет собой корпус с пластиной, в котором смешивается холодная и горячая вода. Пластина выполняет функцию рычага. Такая конструкция может быть изготовлена из керамики, металла или пластика.

В случае выхода джойстикового смесителя из строя его необходимо разобрать и устранить появившиеся неполадки. Для их ликвидации нужно знать разновидности «одноруких» смесителей, а также принципы работы с ними.

Виды и особенности смесителей с одним рычагом

Существуют 2 типа однорыжачных кранов:

  1. Шаровой смеситель. Основным элементом такой конструкции служит небольшой металлический шарик, находящийся в корпусе крана. Шарик имеет три отверстия, предназначающиеся для холодной, горячей и смешанной воды, которая выходит в отверстие крана. Именно поэтому емкость внутри стального шара называют смесительной камерой. Шарик находится в тесном контакте с резиновыми уплотнителями (седлами). Конструкция приводится в действие с помощью штока регулировки. Напор потока воды меняется в соответствии с изменениями движения шара. Чем больше площадь соприкасающихся отверстий, тем слабее поток воды, и наоборот. Такой вариант смесителя очень редко выходит из строя благодаря хорошо продуманной конструкции.
  2. Картриджевый смеситель. В таком типе смесителя вместо шарика предусмотрен картридж, основой которого являются 2 пластины из керамики. Нижняя часть картриджа (диска) имеет 3 отверстия для воды, а верхняя выполняет функцию смешивания. Смысл данной конструкции состоит в том, чтобы при изменении положения джойстика одно из отверстий нижней пластины совмещалось со смесительной камерой верхней части диска. Рычаг двигается плавно за счет особой силиконовой смазки. Для предотвращения неожиданных поломок вследствие попадания твердых частей в отверстия картриджа производители рекомендуют монтировать специальные фильтры.

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.

Недостатками шарового крана считается быстрый износ резиновых уплотнителей. Поэтому во избежание поломок и засора смесителя рекомендуется заменять данные детали каждые 2 года. Выход из строя однорычажного крана может произойти в том случае, если абразивные элементы (например, песок) будут поступать в него вместе с водой. Именно поэтому так важно устанавливать специальные фильтры, предотвращающие засорение.

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.

Инструкция:

  1. Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.
  2. С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.
  3. Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.
  4. Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.
  5. Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Совет: перед покупкой нового картриджа для смесителя необходимо взять с собой старый диск, уже вышедший из строя. Все дело в том, что картриджи могут иметь разные диаметры отверстий (3 или 4 см) и фиксаторы на нижней пластине картриджа. Поэтому есть риск приобретения диска большего или меньшего размера. Также при выборе нового картриджа необходимо обратить внимание на диск именно с силиконовой прокладкой, так как она менее подвержена воздействию воды.

Как правильно разобрать шаровой смеситель

Такой тип однорычажного крана так же легко разобрать, как и картриджный. При этом нужно иметь ввиду, что если произошла серьезная поломка, придется заменить весь смеситель. Если же неполадки в работе крана несущественные (например, при включении смесителя на полную мощность струя воды слабая), необходимо разобрать смеситель и починить его самостоятельно. Причина подобной поломки может стать засорение крана абразивными веществами.

Инструкция:

  1. Снять гайку из излива крана.
  2. Вытянуть сетку, промыв ее водой.
  3. Установить гайку и сетку обратно в смеситель.

В том случае, если кран протекает, необходимо заменить резиновые уплотнители на новые. Для этого понадобится: отвертка и шестигранный ключ.

Инструкция по замене резинового уплотнителя:

  1. Выкручивается винт и снимается рычаг.
  2. Вынимается соединение из резьбы, затем отверткой откручивается винт. Обычно на нем собирается налет, который нужно удалить при помощи тряпочки.
  3. Снимаются резиновые уплотнители и заменяются на новые. Шар также извлекается.
  4. После замены прокладок шарик устанавливается на свое место. Уплотнители фиксируются при помощи пластмассовой гайки.
  5. Устанавливается рычаг, фиксируется винт. В конце необходимо проверить работу системы смесителя, открыв кран. Протечек воды быть не должно.

Профилактика поломок однорычажного смесителя

Для того чтобы джойстиковые краны служили долгое время, необходимо:

Зная схему и принцип действия однорычажных смесителей, можно самостоятельно осуществлять ремонт вышедшего из строя джойстикового крана.

Как отремонтировать смеситель (видео)

Оцените статью: Поделитесь с друзьями! Смотрите также:

Как исправить протекающий кран

Более чем в 9 случаях из 10 негерметичный кран вызван небольшим внутренним резиновым уплотнением, например, шайбой или уплотнительным кольцом, которое изношено от использования. В таком случае ремонт смесителя своими руками — это простой вопрос замены изношенного уплотнения. Просто имейте в виду два самых важных правила при установке смесителей: 1) используйте точные запасные части и 2) будьте внимательны (и, возможно, сделайте пару фотографий), когда разбираете смеситель, чтобы вы могли собрать его таким же образом. .

Выполните следующие действия для самостоятельного ремонта протекающего крана:

Определите источник утечки

Если вода капает из носика крана, проблема в ручке крана (точнее, в клапане в ручке). элементы управления). Почувствуйте, как выходит вода, чтобы увидеть, горячая она или холодная. Если это смеситель с двумя ручками, капающая горячая вода указывает на то, что «горячая» ручка требует ремонта, а холодная означает, что «холодная» сторона загорелась. Вы можете исправить только одну сторону, но часто лучше сделать обе, поскольку другая сторона, скорее всего, в любом случае будет на последнем издыхании.Для большинства смесителей с одной ручкой не имеет значения, течет он холодно или горячо; вы будете иметь доступ к обеим сторонам одновременно, поэтому имеет смысл заменить все уплотнения.

Если у протекающего крана подвижный излив, как у всех кухонных смесителей, и утечка в водопроводе находится в основании излива, вероятно, это уплотнительное кольцо (-а), уплотняющее его на корпусе крана, а не плохой клапан ручки . Однако, поскольку вам нужно разобрать кран, чтобы заменить уплотнительное кольцо (кольца), вы можете подумать о замене деталей клапана ручки, пока вы на нем.

Снимите ручку и клапан

ОЧЕНЬ ВАЖНО: Отключите подачу горячей и холодной воды в протекающий кран, закрыв запорные краны под раковиной, то есть поверните маленькие ручки в форме футбольного мяча вправо пока они не остановятся.

Откройте ручки крана, чтобы выпустить захваченный воздух или воду. Освободите каждый винт ручки, поддев любой декоративный («H» или «C») колпачок отверткой. Если колпачка нет, поищите установочный винт сбоку на ручке.Отвинтите ручку, затем снимите ее и отложите в сторону.

Клапан смесителя может быть одного из нескольких типов, включая металлический шпиндель (компрессионного типа), пластиковый картридж или диск, или шар, закрывающий два отверстия, встроенных в корпус смесителя. В любом случае он, вероятно, удерживается на месте резьбовым колпачком или гайкой и может быть под дополнительной пластиковой крышкой или закреплен на корпусе дальше с помощью удерживающего зажима. Уделите время осмотру крепежных деталей, затем снимите их с помощью отвертки и / или плоскогубцев с пазами.Снимите или разберите клапан, чтобы получить доступ ко всем уплотнениям.

Поиск запасных частей

Резиновые уплотнения, пружины и другие заменяемые детали клапана могут продаваться вместе в виде набора (от производителя смесителя или поставщика послепродажного обслуживания). Определить нужные детали по номеру модели или письменному описанию может быть сложно, поэтому лучше найти деталь, которая выглядит точно так же, как та, что у вас в руке. Это означает, что вы должны принести все детали с собой в хозяйственный магазин или домашний центр.

Шайбы, уплотнительные кольца и другие резиновые уплотнения также продаются индивидуально или в ассортиментных упаковках. В случае клапанов картриджного и цилиндрического типа часто лучше заменить весь картридж или цилиндр, если таковые имеются, а также любые дополнительные уплотнения или пружины.

Соберите кран

Соберите кран в порядке, обратном разборке. Ничего не заставляйте; если деталь не подходит, возможно, она неправильно выровнена. Картриджи часто имеют небольшой пластиковый язычок, который входит в паз на корпусе смесителя.Для некоторых уплотнений, особенно уплотнительных колец, которые закрывают носики, рекомендуется покрыть резину небольшим количеством водостойкой / термостойкой смазки для обеспечения плавного движения.

При полностью собранном кране полностью откройте ручку (ручки), затем медленно откройте запорные клапаны на линиях подачи. Смеситель может разбрызгиваться при прохождении через него воздуха, поэтому будьте готовы к громким шумам (этот поток воздуха может повредить некоторые смесители, поэтому сначала откройте ручные клапаны). Как только вода потечет, отключите ручки, чтобы проверить ремонт.

Если вы предпочитаете пропустить самодельную работу, наймите надежного лицензированного сантехника, чтобы починить протекающий кран за вас.

Обновлено 20 февраля 2018 г.

Основные сведения о смесителе, часть 2: клапаны и картриджи смесителя

С точки зрения задействованной механики кран — это не что иное, как клапан, который регулирует и направляет поток воды через трубку. Основными компонентами являются сам клапан, корпус, в котором находится клапан, ручка для поворота клапана и выпускной патрубок, через который течет вода.

Единственная функция клапана — контролировать воду, проходящую через кран. Он включает и выключает воду и ограничивает поток воды, который может варьироваться от мелкой струйки до наводнения.

Абсолютно это звучит довольно просто, но потребовалась большая часть истории человечества, чтобы изобрести клапан, который эффективно контролирует воду, является достаточно надежным и долговечным для использования в бытовом смесителе. Фактически, смесительный клапан существует всего 150 лет.

Для сравнения: у моей бабушки в конце жизни был рабочий кран на кухне, но ее мать никогда его не видела и таскала воду на кухню ведрами. Если вам когда-либо приходилось таскать воду ведрами, то вы знаете, насколько легче кран-кран сделал нашу жизнь.

Клапан — самая важная часть современного смесителя. Если отделка отслаивается или отслаивается, возможно, ваш смеситель уже не выглядит красивым, но он все еще работает — это все еще кран.Но, если клапан выходит из строя, кран перестает быть краном. Он не может выполнять свою основную функцию: доставлять отмеренное количество воды. Следовательно, кран смесителя всегда должен быть лучшим клапаном, который вы можете себе позволить, а надежность клапана должна быть самым важным соображением при покупке смесителя .

Клапан состоит из двух частей. Подвижная часть или «шток», прикрепленная к ручке и неподвижная часть или «сиденье». Чтобы перекрыть поток воды, движущаяся часть прижимается к неподвижной части до тех пор, пока вода не остановится.

Шток клапана перемещался вверх и вниз внутри корпуса самого крана в ранних смесителях, как показано на рисунке выше. Однако современный клапан обычно встроен в съемный держатель, называемый картриджем, который вставляется в корпус смесителя. Любой износ клапана происходит внутри картриджа, а не внутри корпуса крана. Если клапан выходит из строя, картридж можно легко заменить, восстановив работу крана. До появления съемных картриджей корпус смесителя нужно было бы повторно обрабатывать или заменять весь кран.

Раньше смесители подавали горячую и холодную воду отдельно — один кран на горячую, другой на холодную. Температурное смешение происходило вне крана в раковине или ванне. Это может быть опасно (горячая вода может обжигать) и редко встречается сегодня в Северной Америке, за исключением исторических реставраций. Современный смеситель — смеситель , изобретенный канадцами, и запатентован в Англии в 1880 году.Он смешивает горячую и холодную воду в корпусе смесителя, чтобы не допустить причинения вреда, прежде чем подавать ее в раковину или ванну.

Клапаны «без мойки» от были гигантским шагом вперед в 1960-е годы. Эти клапаны по-прежнему должны были сжать резиновые уплотнения, чтобы перекрыть воду, но новая конструкция устранила скручивающее движение, которое так быстро изнашивало резиновые шайбы седла. Резиновые или силиконовые уплотнения в клапанах без мойки могут прослужить пять лет или даже дольше по мере совершенствования технологии.

Новейшие технологии, керамические дисковые клапаны, делают шаг вперед, устраняя любое трение о резиновые или силиконовые уплотнения, которое приводит к их износу со временем. Поток воды контролируется почти неразрушаемыми керамическими дисками, а не силиконовыми или резиновыми уплотнениями.

Компрессионные клапаны и клапаны Фуллера

Самый ранний тип клапана представлял собой устройство, которое прижимало заглушку к седлу, чтобы остановить поток воды, и втягивало заглушку, чтобы она снова текла.На протяжении большей части первых 70 лет разработки смесителей существовали две конкурирующие технологии: компрессионный клапан, который использовал винтовой механизм для управления заглушкой, и клапан Фуллера, который управлял заглушкой с помощью рычага и кулачка.

Клапаны сжатия

Первый практичный компрессионный клапан был изобретен в 1845 году сантехником Джоном Гестом и братьями Ричардом и Эдвардом Краймсом-младшими, владельцами литейного завода в Ротерхэме, Англия.Литейный завод, переименованный в Guest & Chrimes Brassworks, производил смесители (которые по-разному назывались шлюзовыми кранами, гидрантами и кранами) и другие устройства, которые включали клапаны, до его закрытия в 1999 году.

Самые ранние компрессионные клапаны использовали набор кожаных шайб в качестве заглушки. Поворачивая ручку смесителя, вы поднимали и опускали шток. Плунжер, называемый шайбой седла, в основании штока был вдавлен в металлическое (обычно латунное) седло до тех пор, пока не прекратился поток воды.Чтобы вода снова начала стекать, заглушку втягивали, повернув винт в другую сторону.

Это было большим улучшением по сравнению с существующей тогда технологией контроля воды, которая состояла из некоторой версии вбивания пробки в конец трубы, чтобы остановить поток воды, часто с помощью молотка, и удаления ее, чтобы вода снова текла. Это сделало подачу воды в дом практичным, потому что ее можно было точно и надежно контролировать.

Винтовое действие, открывающее и закрывающее клапан, работало хорошо, но также довольно быстро изнашивало кожаные шайбы, многократно втирая их в седло.Даже после перехода с кожаных шайб на резиновые, проблема быстрого износа шайб сохранялась, и ее решило лишь несколько улучшений в технологии шайб.

Клапан Фуллера

Что было необходимо с технологией, которая давила, но не скручивала вилку на место, чтобы она прослужила дольше, и из Бруклина думал, что у него есть ответ.

В изобретении Фуллера, запатентованном в 1879 году, использовался эксцентриковый кулачок, прикрепленный к рукоятке, чтобы вдавить резиновый шарик размером с виноградину Note 1 в седло.Кулачок использовал механическое усилие, чтобы толкнуть мяч на место, перекрывая воду.

В отличие от компрессионного крана, который работал против потока воды, клапан Фуллера работал с давлением воды для улучшения герметичности. Поскольку кулачковый механизм не измельчал резиновый шарик, чтобы остановить поток воды, механизм прослужил намного дольше между ремонтами.

Кулачку требовалось всего около половины оборота, чтобы перевести поток воды из выключенного состояния в полное, но точное управление объемом потока было непросто и требовало ловкого прикосновения.Более того, согласно общепринятым сантехническим преданиям, может потребоваться большая сила, чтобы зажать шар в седле с достаточной силой, чтобы остановить поток воды, особенно когда шар изнашивается, поэтому большие ручки рычага были обычным явлением для обеспечения необходимого рычага.

Брайан Марроне, чья компания Brians Plumbing Works в Гладстоне, штат Орегон, ремонтирует и восстанавливает оригинальные смесители с наполнителем, не согласен с этой традиционной точкой зрения.

По его словам, большие ручки были декоративными — предпочтение викторианского стиля — не функциональными.Когда викторианская эпоха уступила место в начале 20-го века движению декоративно-прикладного искусства в оформлении интерьеров, большие рычаги исчезли. Ручки на смесителях Fuller были не больше, чем на смесителях со сжатым воздухом.

По словам Брайана, чрезмерная сила, приложенная к рычагу, деформирует эксцентриковый стержень на конце основного стержня, что приведет к повреждению крана. Он пишет:

На данный момент я работал со многими клапанами Fuller, и у большинства из них штоки не имеют ужасного износа.Все шарики повреждены, а седла необходимо отточить, но штоки чаще всего находятся в хорошем состоянии. Из этого я делаю вывод, что они были созданы, чтобы их нельзя было принуждать.
Компрессионные клапаны сегодня
В итоге победу одержал винтовой компрессионный смеситель Guest & Chrimes. Улучшенная конструкция и улучшенная резина сделали компрессионные смесители более надежными со временем. На рубеже 20-го века компрессионные клапаны, которые

Ремонт
протекающих кранов

Ежемесячный научно-популярный журнал
«Дом Shipshape»
-o- январь 1925 -o-

Обычные водопроводные краны, найденные в доме, могут быть одного из двух типов — компрессионные или фуллеровские.Первый тип использует резьбу винта или давление при закрытии, тогда как второй зависит от усилия ручки и прикрепленных стержней.

Стиральные машины для обоих типов смесителей обычно доступны в магазине по 10 центов и всегда в хозяйственном магазине. Расходы настолько малы, что можно позволить себе иметь одну или две шайбы для каждого типа смесителя, так же как для блока предохранителей предусмотрены дополнительные предохранители.

Для ремонта компрессионного крана:

  1. Перекройте подачу воды на кране на главной магистрали, ведущей в дом.Обычно он находится рядом со счетчиком воды. Каждая домработница должна знать, где он находится и как им пользоваться в случае серьезной неисправности крана, поломки или замерзания труб.
  2. Откройте кран и дайте воде стечь.
  3. Ослабьте колпачок (уплотнительную гайку) гаечным ключом или большим автомобильным ключом. Чтобы не повредить поверхность, оберните гайку тряпкой перед тем, как затянуть гаечный ключ.
  4. Отвинтите шток клапана, повернув ручку влево, пока он не будет полностью снят.Это вся необходимая разборка. Теперь ослабьте винт, удерживающий дисковую шайбу.
  5. Если головка винта корродировала до такой степени, что сломалась, сначала вырежьте шайбу и поверните винт плоскогубцами. Закрепите новую шайбу в выемке, из которой была удалена старая, при необходимости обрезав ее. Можно использовать шайбу из резины, волокна или кожи. Жесткая стиральная машина предпочтительна для горячей воды, а мягкая — для холодной. Осмотрите седло для шайбы и убедитесь, что оно не стало шероховатым в местах износа шайбы.Если есть, его следует разгладить. Часто это можно сделать с помощью отвертки или квадратного конца узкого плоского напильника. У некоторых смесителей есть сиденья, которые можно заменить на новые.
  6. Установите клапан на место и затяните уплотнительную нить. Если кран поворачивается слишком сильно, уплотнительная гайка затянута слишком сильно.

Чтобы отремонтировать негерметичный кран Фуллера:

  1. Перекройте подачу воды в основном клапане и слейте воду из крана.
  2. Отсоедините кран от среднего шарнира. Это необходимо, потому что шайба не находится на штоке клапана и недоступна из верхней части крана. При отсутствии среднего шарнира смеситель компрессионного типа; это наиболее очевидное различие между двумя видами.
  3. Замените резиновый шарик или шайбу, удалив маленькую гайку. Вставьте новую резину и замените гайку. Соберите кран после проверки на предмет других возможных неисправностей.
Э. Э. Эриксон требовалось несколько оборотов для достижения максимального расхода воды, их заменяли более новые модели, которым требовалось не более четверти оборота. Благодаря этому на компрессионную шайбу оказывается гораздо меньше скручивающего усилия, что дополнительно снижает износ и продлевает срок службы шайбы.

Шаровые краны Fuller, несмотря на ряд усовершенствований в технологии за прошедшие годы, начали вымирать в 1920-х годах, и их больше не найти.Даже запасные части найти трудно. Note 2 .

Компрессионные клапаны по-прежнему широко используются, но только не на домашних кухнях или в банях.

Тип компрессионного клапана, называемый «нагнетательный» клапан, можно найти во внешних кранах (которые называются «задвижками», «патрубками», «настенными гидрантами», «шланговыми гидрантами», «садовыми клапанами» или «шланговыми заглушками» — в зависимости от о том, где вы живете в Северной Америке — просто мелочи по сантехнике, для прикола).

Компрессионные клапаны также являются предпочтительными клапанами на кухнях ресторанов и отелей, где простота замены компрессионной шайбы перевешивает неудобства, связанные с ее более частой заменой.

Кухня Arby не может отключиться в течение дня, ожидая, пока FedEx доставит сменный керамический картридж, она должна иметь возможность прямо сейчас восстановить неисправный кран и заменить компрессионную шайбу — что обычно занимает около 10 минут и требует использования деталей. что каждый сантехник всегда спрятал в своем ящике для инструментов — обычно помогает.

Вот почему стандартный клапан, используемый такими компаниями, как которые специализируются на смесителях для тяжелых условий эксплуатации для ресторанов, отелей и медицинских учреждений, — это компрессионный клапан на четверть оборота. Четвертьоборотный клапан Chicago Quaturn® непрерывно используется уже более века и не собирается в ближайшее время исчезнуть.

Революция без мойки

Компрессионный клапан имел долгую и впечатляющую работу в бытовых смесителях.Это было королем до 1960-х годов, и каждый домовладелец научился заменять шайбу клапана (см. Врезку. Ремонт протекающих кранов) — задача, которая требовалась каждый год или чаще по мере износа седла клапана. Если вы откладываете замену шайбы, седло клапана может быть поцарапано или повреждено, а для доведения спинки сиденья до идеальной гладкости могут потребоваться услуги сантехника или, по крайней мере, мастера по ремонту с отточенным и точным прикосновением.

Клапан без омывателя полностью изменил ситуацию в сфере водоснабжения, сделав возможным создание смесителя с одной ручкой.Сегодня 40% всех смесителей, продаваемых в Северной Америке, — это смесители с одной ручкой.

Картридж с гильзой Моэна

Клапан без омывателя Al Moen, изобретенный в 1937 году, полностью устранил резиновую компрессионную шайбу и положил начало эре смесителей с одной ручкой. Хотя в нем по-прежнему используются резиновые (а позже и силиконовые) уплотнения и уплотнительные кольца, уплотнения не скручиваются и не истираются при работе крана, что продлевает их срок службы.

Клапан Моена представляет собой цилиндр внутри гильзы. Ручка крана перемещает цилиндр вверх и вниз в рукаве, чтобы контролировать объем воды, и вращает его из стороны в сторону, чтобы контролировать температуру воды. Это достигается путем совмещения стратегически расположенных отверстий в цилиндре с соответствующими отверстиями во втулке. Когда отверстия выровнены, вода может течь, когда не выровнены, вода перестает течь.

Идентификация картриджа Moen

Модель 1200

Оригинальный патрон с гильзой Moen, использовавшийся в старых смесителях Moen с одной ручкой.Конструкция из латуни и нержавеющей стали.

Модель 1224

Подходит для всех смесителей Moen с двумя ручками для кухни и туалета, созданных до выпуска наших двухручных картриджей Duralast®. Картриджи 1224 и 1234 Duralast® не взаимозаменяемы.

Модель 1225

Используется в смесителях с одной ручкой для кухни Moen, выпущенных до 2009 года, и смесителях для унитазов с одной ручкой, выпущенных до 2011 года.

Модель 1234

Керамический картридж Duralast®, используемый в современных смесителях для кухни и ванны с двумя ручками.

Модель 1255

Керамический картридж Duralast®, используемый в одноручных смесителях для кухни и ванны.

Когда ручка поворачивается влево, вход горячей воды выровнен так, что горячая вода течет, при повороте вправо вход холодной воды совмещается, и холодная вода течет.В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешивается с теплой водой разной степени.

Moen motion стал стандартом для всех выпускаемых с тех пор смесителей с одной ручкой. Независимо от стиля, источника, марки или производителя смесителя с одной ручкой, перемещение ручки вверх или назад включает воду — чем дальше вверх или назад ручка, тем больше воды вы получаете. Вниз или вперед отключает его. Правый подает холодную воду, а левый — горячую.Как следствие, никто не должен заново учиться управлять своим краном каждый раз, когда он или она покупает новый — все они работают одинаково, Моэн, способом.

Moen Motion

Когда Аль Моен изобрел смеситель с одной ручкой без мойки, он также изобрел движение, используемое для управления смесителем.

Аль Моэн (1916-2001)
изобрел смеситель без мойки и Moen Motion

Перемещение ручки вверх или назад включает воду.Увеличьте поток воды, перемещая ручку дальше вверх или назад. Уменьшите поток воды, перемещая ее вниз или вперед. Полностью вниз или вперед вода выключается.

Поверните ручку влево, чтобы увеличить поток горячей воды. Поверните вправо, чтобы увеличить поток холодной воды. В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешивается с теплой водой разной степени.

Moen motion — универсальный стандарт для всех смесителей с одной ручкой.Независимо от стиля, источника, марки или производителя одноручки, она работает одинаково, Моэн, а это означает, что вам не нужно заново учиться управлять краном каждый раз, когда вы меняете марку.

Аль Моен запатентовал новый клапан в 1942 году, но из-за раздражающей неприятности, Второй мировой войны, ему пришлось ждать пять лет, чтобы изготовить его. Во время войны латунь, необходимая для изготовления кранов, предназначалась исключительно для боеприпасов и другого военного использования.

Смесители Moen были «современной» особенностью многих послевоенных кухонь и бань. (См. Послевоенные жилищные стили для получения дополнительной информации о происхождении современной кухни.) Но не без боя. Сантехники, которые по своей природе консервативны (как и положено профессии, работа которой продлится десятилетия, если не столетия), не доверяли этому новомодному устройству и не спешили его принять.

Moen усовершенствовал свой маркетинговый механизм и с помощью скидок, поощрений и некоторой умной рекламы, ориентированной на домовладельцев, убедил сантехников попробовать его.Они сделали, и им это понравилось. По крайней мере, в нашем маленьком городке, если вы предоставите водопроводчику выбрать кран, вы, вероятно, получите моэн. это другой.)

Замена уплотнения и уплотнительного кольца упрощается, поскольку цилиндр можно снимать и обслуживать как единое целое.

Качество определяется материалами, из которых изготовлен картридж: пластик, латунь или нержавеющая сталь — хотя мы давно не видели нержавеющую сталь в картридже Moen.Судя по всему, латунь работает так же хорошо, и она намного дешевле. Оба металла дольше пластика.

Революция крана Моэна

В 1959 году журнал Fortune назвал смеситель Moen с одной ручкой одним из 100 лучших продуктов массового производства вместе с Model-T Генри Форда и печью Бенджамина Франклина.

Оригинальный смеситель для раковины Moen 1225 с одной ручкой и поворотным изливом Журнал «Сантехника и механика» назвал бесшумный клапан Moen одним из величайших достижений в области сантехники с 1900 года, наряду с
  • Санитарный туалетный бачок из стекловолокна, который заменил использовавшиеся тогда оловянные деревянные баки (1903 г.),
  • Интегрированная ванна с фартуком в нише (1911 г.) — наиболее распространенный тип ванны в настоящее время,
  • Disposer In-Sink-Erator (1927) и
  • Клапан сброса давления Watts, который сделал возможными безопасные водонагреватели (1930).

Если в цилиндре действительно потеет, замена уплотнения — это 15-минутный ремонт с использованием набора, доступного практически в любом хозяйственном магазине. Или просто замените картридж целиком. Картридж с гильзой Moen подходит для любого смесителя Moen, для которого требуется картридж с гильзой, и с пожизненной гарантией Moen сменные картриджи можно получить бесплатно . Просто наберите 1-800-BUY-MOEN или посетите местный магазин бытовой техники или сантехники. Возможно, вам придется заполнить некоторые гарантийные документы, но в остальном это простой процесс.(Чтобы увидеть, насколько просто заменить картридж Moen, посмотрите это видео).

Шаровой кран Delta

Шаровой клапан был ответом Delta на гильзовый патрон Моэна. Это не было изобретением Delta, как иногда заявляет «Дельта». запатентовал его в 1952 году, и Алекс Манукян, основатель, а затем исполнительный директор Delta, купил патент.

Он работает так же, как клапан картриджа Моэна — на самом деле, это просто картридж Моэна, замаскированный под шар, а не цилиндр.Но форма шара была достаточно другой, чтобы позволить Дельте обойти патент Моэна — к большому раздражению Моэна.

При повороте ручки вперед и назад выстраиваются разные пазы для управления объемом воды от струйки к потоку, а при перемещении вправо и влево регулируется температура воды, как у клапана Моена.

Это было явное улучшение гильзы Моэна. В нем было меньше деталей. Он был намного меньше, что упростило конструкцию смесителя, и его было проще обслуживать.Вместо четырех уплотнительных колец, необходимых для картриджей Moen, использовались два резиновых уплотнения, которые изнашивались медленнее и их было легче заменить.

Ранние шаровые краны были из латуни, современные модели — из нержавеющей стали и почти не поддаются разрушению. Delta может похвастаться частотой отказов менее одного из 100 000 единиц. Но Delta также производит шаровой картридж «Thrifty» для своих бюджетных смесителей (также используется в смесители) из пластика. В этом случае экономия — это , а не .Мяч очень чувствителен к повреждениям из-за отложений минералов, которые могут фактически забить мяч, делая его бесполезным. Заменить легко, но зачем покупать проблему?

Еще до истечения срока действия патента Delta на шаровой кран его широко копировали. Delta пришлось подать в суд на несколько других производителей кранов за подделку ее запатентованного клапана. Теперь, когда срок действия патента истек, он еще более широко копируется и широко доступен в качестве клапана во многих экономичных смесителях, включая некоторые из смесителей Delta. коммунальные краны.

Картридж Moen перекрывает поток воды с помощью нескольких уязвимых резиновых уплотнительных колец. Для конструкции шара Delta требовалось всего два уплотнения, но трение о вращающийся шар в конечном итоге привело бы к их износу, особенно когда шар покрывается минеральными отложениями, похожими на наждачную бумагу (что неизбежно в большинстве регионов страны). Заменить их очень легко и вполне по силам любому домовладельцу (см. «Как отремонтировать протекающий кран» для видеоиллюстрации), но, очевидно, удаление всей резины в уплотнении было бы большим шагом вперед в технологии защиты от утечек.И это был прогресс, реализованный компанией American Standard в керамическом тарельчатом клапане.

Шаровой кран — устройство очень простое, поэтому большинство экземпляров работает хорошо. Однако имейте в виду, что если вы покупаете шаровой клапан для замены у любого другого поставщика, кроме Delta, нет никакой гарантии, что это настоящий шар Delta. А поскольку шаровые краны Delta имеют пожизненную гарантию, зачем вам покупать клапан, если Delta пришлет вам его бесплатно?

Керамический дисковый картриджный клапан

В Ответом на запатентованные бесшумные клапаны Moen и Delta было пойти дальше конкурентов и изобрести современный керамический дисковый картридж.

Старый, до разрыва, Note 3 была пионером еще в 1880-х годах в использовании керамики для изготовления сантехники, поэтому кажется совершенно естественным, что она использовала свой опыт в области промышленной керамики, создав клапан, в котором использовалась почти неразрушимая керамика, а не резина для контроля потока воды. Но, видимо, все было не так однозначно.

Компания, которая тогда отставала от Moen и Delta в области клапанных технологий, сначала обратила внимание на металлические диски для управления потоком воды.Но инженеры компании с подозрением относились к металлу, опасаясь, что он не будет достаточно прочным для суровых условий эксплуатации кранов и подвергнется риску коррозии. Они решили заменить металлические диски технической керамикой из оксида алюминия, которая до сих пор является стандартом для керамических дисков. После долгих экспериментов и разработок компания получила патент № US 3810602 A на «керамический дисковый смеситель», датируемый 1972 годом. Это был большой прорыв.

Керамический дисковый клапан американского стандарта использует пару керамических дисков, которые опираются друг на друга для регулирования потока воды.Диски отполированы до почти идеальной плоскости. Пространство между закрытыми дисками меньше, чем одна молекула воды, поэтому вода не может течь между ними, когда они закрыты. Эта технология устранила износ резиновых колец и уплотнений и значительно продлила срок службы клапана.

Керамические диски очень твердые — тверже, чем большинство минеральных отложений, что делает их идеальными для жесткой и песчаной среды клапана крана.Они лучше любого другого материала противостоят воздействию жесткой воды. Запущенные при температуре более 2000 ° F, эти диски также не подвержены воздействию самой горячей бытовой воды, в отличие от резиновых шайб в компрессионных смесителях, которые могут размягчаться.

Обычный керамический дисковый клапан с обычным заводом прослужит 5-10 лет, а срок службы некоторых супер-клапанов с алмазоподобным углеродным покрытием оценивается примерно в 550 лет. Диски размещены в съемном картридже, что упрощает замену.Просто вытащите изношенный картридж и вставьте новый.

Но и с керамическими картриджами есть проблемы. Диски расположены так близко друг к другу, что они на самом деле липкие и иногда их трудно сдвинуть. Для облегчения движения большинство керамических дисков покрыты прочной нерастворимой в воде смазкой. Но со временем смазка может быть удалена из-за трения воды, проходящей между дисками, что делает кран более жестким в работе.

Производители керамических картриджей на протяжении многих лет совершенствовали смазочные материалы, ища формулы, которые были бы более долговечными и долговечными.Но у этой технологии есть предел, и независимо от того, насколько хороша смазка, абразивное воздействие воды и минералов в воде в конечном итоге приведет к ее износу. Это может занять больше времени, но это произойдет. Итак, следующим шагом в постоянно развивающейся технологии керамических дисков является устранение необходимости в смазочных материалах, делая диски более гладкими, чтобы они не прилипали друг к другу.

Один из подходов — покрытие керамических дисков более гладким и даже более твердым материалом, чем сами диски.Алмазоподобный углерод (DLC) является одним из таких материалов. Тонкого покрытия, нанесенного на керамические диски, достаточно, чтобы не только повысить твердость диска, но и создать очень «скользкую» поверхность, которая свободно скользит без смазки.

Типы керамических картриджных клапанов

Керамические картриджные клапаны имитируют клапанные технологии, для замены которых они предназначены. Однофункциональные картриджи со штоком используются вместо компрессионных клапанов, а двухфункциональные картриджи смесителя заменяют втулку Моена и шаровые краны Delta в смесителях с одной ручкой.

Картридж однофункционального стержня (или головки)

Однофункциональный или стержневой картридж, иногда называемый головным устройством, используется с смесителями с двумя ручками. Он точно повторяет действие старого клапана сжатия.

К каждой рукоятке набора с двумя рукоятками прикреплен отдельный картридж, один для горячего и один для холодного. Каждый клапан регулирует только поток воды. Температурное смешение достигается за счет увеличения или уменьшения потока горячей и холодной воды внутри крана.Увеличение потока горячей воды или уменьшение потока холодной воды делает смесь более горячей. Уменьшение объема горячей воды или увеличение потока холодной воды делает смесь более прохладной.

Картриджи обычно не взаимозаменяемы. Картридж с горячей стороной обычно поворачивается против часовой стрелки для открытия, а картридж с холодной стороной поворачивается по часовой стрелке. Чтобы предотвратить ошибки при установке, картридж с горячей стороной рассчитан на установку только с левой стороны крана, а с холодной стороны — справа.Также вероятно будут небольшие различия в используемых материалах в зависимости от того, холодная это сторона или горячая сторона. (Хороший и полезный видеоролик о разнице между компрессионным картриджем и керамическим картриджем см. В разделе Латунные картриджи T&S.)
Картридж смесителя двойного назначения

В смесителе с одной ручкой используется смесительный картридж двойного действия — «двойного назначения», потому что он контролирует температуру воды, а также объем потока воды.Температурное смешение происходит внутри самого картриджа до того, как вода поступит в носик — точно так же, как гильза Моэна или картридж Delta ball, которые он заменяет. Один диск, прикрепленный к ручке, перемещается вверх и вниз, чтобы перекрыть или открыть поток воды, и влево и вправо, чтобы выровнять прорези в керамических дисках, чтобы позволить горячей и холодной воде смешаться. Движение ручки вверх (или назад) и вниз (или вперед) для управления объемом воды и вправо и влево для изменения температуры воды — это знакомые движения Моэна.

Один простой способ отличить одну функцию от двухфункционального смесительного картриджа — это подсчитать количество портов в нижней части смесителя. Смесительный картридж имеет три входа: холодный вход, горячий вход и выход. Шток картриджа с одной функцией имеет два входа: вход и выход.

Материалы керамического картриджа

Керамический картридж состоит из трех основных частей: керамических дисков, стержня и корпуса или корпуса.Шток прикреплен к ручке крана одним концом, а другой — к одному из керамических дисков. Перемещение ручки для управления краном приводит в движение шток, который приводит в действие «подвижный» диск. Другой «неподвижный» диск прочно прикреплен к корпусу. Корпус или корпус скрепляет все части вместе.

Подвижные части картриджа, шток и диски наиболее подвержены износу и повреждениям. Они должны быть сильными. Корпус не обязательно должен быть особо прочным.В лучших патронах шток латунный или нержавеющий. В картриджах эконом пластик. Пластик не так прочен, как металл, и его легче повредить повторяющиеся скручивающие силы, прилагаемые при работе крана (в технических кругах это называется «крутящий момент»). Достаточный крутящий момент, приложенный к заклинившему картриджу, может полностью вывернуть пластиковый стержень.

Корпус из латуни, алюминия или нержавеющей стали очень хорошо держится. Однако эти металлы относительно дороги, поэтому производителям картриджей не потребовалось много времени, чтобы начать экспериментировать с менее дорогостоящими материалами: в первую очередь с пластмассами.

Пластмассы, используемые в керамических клапанах, в первую очередь поливинилхлорид (ПВХ), полиоксиметилен (ПОМ) и нейлон, представляют собой сложные химические смеси, требующие очень точной обработки. Если что-то пойдет не так, скорее всего, в результате получится хрупкий или хрупкий пластик, который не удержится внутри крана.

В примере, показанном на боковой панели «Вскрытие неисправного пластикового картриджа», небольшой недостаток в химическом составе пластика позволил тонкому фланцу деформироваться в нижней части корпуса картриджа.Это позволяло горячей воде, поступающей в картридж, смешиваться с холодной водой независимо от положения ручки. В результате через картридж постоянно протекала теплая вода. Пластик, используемый в картриджах, должен выдерживать нагрев бытовой воды, не деформируясь. Этот не сделал.

Некоторые из пластиков, используемых в гильзах, действительно прочные. CeramTec из Luft, Германия, использует усовершенствованный пластик, разработанный EMS-Grivory для использования, помимо прочего, в космическом пространстве.Если он выживет в космосе, можно с уверенностью сказать, что он выживет на вашей кухне. Но большинство пластиков, используемых в керамических картриджах, не так прочны.

Производство керамических картриджей

Многие производители смесителей используют патентованные картриджи, которые они часто сами проектируют и конструируют. например, она запатентовала свой первый керамический дисковый картридж в 1970-х годах и с тех пор совершенствует его. Moen разрабатывает собственные картриджи с керамическими дисками, как и Masco для своих по-прежнему использует керамический картридж, который был изобретен в 1972 году, и это все еще очень хороший картридж.

Но, хотя компании по производству смесителей могут собирать свои собственные картриджи, мы не знаем ни одного производителя смесителей, который действительно делал бы свои собственные керамические диски. Изготовление керамического диска требует технологий и дорогостоящего специализированного оборудования для производства керамики, которым производители смесителей по металлу обычно не владеют.

Керамика — это, конечно, материал «космической эры» 21-го века, используемый во всем, от пуленепробиваемых жилетов до тепловых плиток Space Shuttle.Мы не уверены, как материал, который существует уже 10 000 лет, внезапно стал передовым, но вот он. Задолго до того, как появилась письменная история, производилась довольно хорошая керамика, и для тех, кто не знает, гончарные изделия — это разновидность керамики.

Многие из компаний, которые сейчас производят диски для смесителей, начинали в других областях технической керамики. CoorsTek, американский производитель керамики, основанный Адольфом Корсом (да, прославившийся Coors Beer), производит керамические диски, используемые в любом количестве патентованных картриджей для смесителей, но также производит баллистическую броню, керамические изоляторы, автомобильные компоненты и керамическую посуду для духовки.(Однако он не производит пиво — возможно, самый важный продукт Coors. Это компания Coor Brewing.)

Примерно по такой же технологии производится вся техническая керамика. Основное отличие — это состав материала, из которого изготовлено каждое изделие. Керамический диск для картриджа смесителя обычно содержит каолин, полевой шпат и кварц или кремнезем, но также большое количество оксида алюминия (глинозема), чего обычно нет в обычной керамике. Смесь формуют в заготовку картриджа на прессе высокого давления.Затем черновые заготовки обжигаются в печи при очень высокой температуре в течение 18-24 часов для затвердевания керамики и сплавления частиц смеси вместе, а затем охлаждают в течение нескольких дней. Охлажденные диски обрабатываются путем шлифовки почти идеально ровных поверхностей встречи, а затем их полировки поэтапно: грубая полировка, за которой следует вторая, более тонкая, полировка и, для лучших дисков, третья, сверхтонкая полировка.

(Для тех, кто не знаком с изготовлением керамики, см. Porcelain vs.Керамическая плитка: в чем разница?)

Материалы

Разница между хорошими и не очень керамическими дисками заключается в качестве используемых материалов и тщательности изготовления дисков. Смеси с высоким содержанием оксида алюминия дают более твердые диски, а оксид алюминия с мелкокристаллической структурой полирует до более гладкой поверхности, чем оксид алюминия с более крупными кристаллами. Некоторые производители добавляют в смесь немного диоксида циркония для еще большей прочности.Цирконий очень твердый. На самом деле плавленый диоксид циркония почти такой же твердый, как алмазы (78 по шкале Роквелла, бриллианты — 100).

Лучшие диски также имеют тенденцию обжигаться в течение более длительного периода времени, что приводит к плавлению большего количества материала. Лучшие диски очень твердые, тестируется на 62 по шкале Роквелла D, в то время как диски эконом-класса достигают максимума около 48. Для сравнения, инструментальные стали, используемые для изготовления долот и закаленных сверл, обычно проходят испытания на 55-66 по Роквеллу (по шкале A или Шкала D), поэтому керамические диски — вещь жесткая.

Стандартизация картриджей двойного назначения

В течение первых пятнадцати лет истории керамических картриджей размер и конфигурация картриджей двойного назначения смесительных картриджей не были стандартизованы, поэтому, если производитель смесителей использовал конкретный картридж в своих смесителях, он застрял с этим картриджем, если только он не перепроектировал и не перепроектировал его в смесители принимать картридж другого производителя — дорогое удовольствие.

Стандартизация началась примерно в 1980 году, когда итальянская компания по производству технической керамики Galatron S.p.a. разработала две основные конструкции керамических картриджей, которые были простыми, недорогими в производстве и очень надежными. Note 4 Дизайн Galatron широко копировался азиатскими производителями картриджей, такими как Sedal S.L.U. из Китая — Kuching International, Ltd., производитель широко используемых картриджей KCG, и Geann Industrial Co., Ltd., оба на Тайване.

За ним последовало большинство европейских производителей, в том числе Kerox, Kft.из Венгрии, которая производит наиболее широко используемые европейские картриджи, и CeramTec, которая производит популярные картриджи Triduon® в Германии.

Промышленность не только остановилась на стандартной конструкции картриджа де-факто, но и разработала m

Что делать, если кран не выключается

Представьте, что вы принимаете неспешный душ и просто наслаждаетесь горячей водой после долгий день на работе. Если у вас нет детей. Затем представьте, что вы принимаете 30-секундный душ и спешите выбраться, прежде чем один из них начнет кричать о кровавом убийстве, потому что его брат забрал Смеющегося Элмо.
Вы ополаскиваете и протягиваете руку, чтобы перекрыть воду … за исключением того, что она вообще не отключается. Как это возможно? Вы продолжаете поворачивать и поворачивать ручку душа, но струя воды все еще выходит на полную мощность.

Что ты собираешься делать сейчас?

Как отремонтировать смеситель, который не выключается за 4 шага

Смеситель для ванны не выключается

Если проблема в смесителе для ванны, и смеситель для ванны или ручка душа не выключаются, выполните следующие действия. эти пошаговые инструкции.

Шаг 1. Перекройте подачу воды. Клапан будет расположен рядом с местом, где установлен водонагреватель в вашем доме.

Шаг 2. Сфотографируйте кран и ручки. Это упростит поиск запасных частей в строительном магазине (или скажет сантехнику по телефону, что именно вам нужно).

Шаг 3. Разберите кран. После покупки запасных частей снимите протекающий кран с помощью отвертки Phillips.

Шаг 4. Заменить вентили, которые идут за стеной. Если у вас смеситель с одной ручкой, за стенкой стоит небольшой вентиль. Используйте гаечный ключ, чтобы вытащить их и заменить новыми деталями. Щелкните здесь, чтобы просмотреть видеоурок.

Смеситель для раковины не отключается

Если кран с горячей водой не отключается или ручка раковины не отключает воду, следуйте этим пошаговым инструкциям.

Шаг 1. Проверьте температуру воды. Зная, жарко или холодно, вы сможете выбрать ручку, которую нужно заменить.

Шаг 2. Перекройте подачу воды. Вы уже знакомы с этим упражнением. Сообщите всем в вашем доме, что вы делаете это заранее, чтобы кто-то не волновался, если он пользуется ванной в другом месте дома.

Шаг 3. Откручиваем ручки. Если вы смогли разобраться, холодный он или горячий, открутите только виновника. Вы можете использовать отвертку, чтобы снять верхнюю часть ручки, и гаечный ключ, чтобы открутить гайку картриджа внизу.Чтобы посмотреть видеоурок о том, как это сделать, щелкните здесь. Если у вас смеситель с одной ручкой, вы можете посмотреть этот видеоурок.

Шаг 4. Заменить неисправные детали. Эти крошечные клапаны можно заменить так же, как и клапаны ванны (см. Раздел выше).

Включите подачу воды в дом и проверьте смесители. Если у вас по-прежнему возникают проблемы с тем, что смесители не выключаются, вам придется вызвать сантехника.

Сантехнические услуги в Южной Флориде

Если у вас есть проблемы с водопроводом, позвольте нам помочь вам.Мы предоставляем услуги в Броварде, Палм-Бич и Сент-Люси, и мы можем в кратчайшие сроки вернуть ваш протекающий кран в исходное рабочее состояние.

Бровард: (954) 800-2858
Палм-Бич: (561) 701-8274
Сент-Люси: (772) 879-5656

График обслуживания

5 советов по определению бренда кухни Смеситель

Смесители могут быть дорогостоящими предметами, и если один из них на вашей кухне сломается, вы можете решить, что лучше замените неисправную часть, чем тратите деньги на замену всего устройства.В этом случае вам нужно будет знать марку, чтобы получить необходимую деталь.

Иногда установить марку смесителя для кухни очень просто, но, к сожалению, это не всегда так. Существует ряд методов, которые вы можете использовать для поиска необходимой информации, поэтому вот руководство, как определить марку кухонного смесителя.

Если вам нужен предварительный просмотр некоторых вещей, о которых мы собираемся поговорить, а также несколько советов по устранению утечек — просмотрите это видео, прежде чем читать дальше.

Общие рекомендации

Как мы увидим, есть несколько методов, которые позволяют быстро и легко определить марку кухонного смесителя — без всяких сомнений. Однако другие методы могут только сузить круг вариантов.

Если вы хотите купить запасные части, вам необходимо знать марку, длину стержня, форму шлицев и количество зубьев.

После того, как вы определились с маркой, которую ищете, лучше всего взять старую ножку с собой, когда вы идете в магазин, чтобы проверить, что все правильно сочетается.

Для любого смесителя, будь то выдвижной смеситель для кухни, промышленный смеситель для кухни, смеситель для бесконтактной кухни или любой другой, методы идентификации бренда будут одинаковыми. Давайте посмотрим, как это сделать сейчас.

1. Найдите логотип

Первый и самый простой способ узнать марку вашего кухонного смесителя — это найти логотип где-нибудь на нем.

Логотип может быть большим и очевидным или маленьким и ненавязчивым.Если вы не видите очевидного, попробуйте сначала очистить его. Если он немного загрязнен, логотип может быть скрыт.

Также вы можете попробовать посветить на него фонариком, чтобы лучше видеть. Места, на которые следует обратить внимание, включают в себя корпус смесителя, накладку и излив. Смотрите внимательно, потому что иногда логотип может быть очень маленьким.

2. Найдите номер модели

Даже если на смесителе нет напечатанного или выгравированного логотипа марки, иногда можно найти номер модели.Как и в случае с поиском логотипа, вам поможет, если вы сначала почистите кран, а использование фонарика также даст вам больше шансов обнаружить что-либо.

Зарегистрируйтесь во всех тех же местах, что и с логотипом. Если есть номер модели, скорее всего, он спрятан там, где вы его обычно не видите, поэтому проверьте заднюю часть излива, накладку и т. Д.

Если вам удалось найти номер, попробуйте ввести его в поисковике онлайн. Вы можете перейти на домашнюю страницу производителя.

3. Подсчитайте шлицы протяжки и измерьте стержень

Протяжка — это часть в верхней части стержня, которая входит в нижнюю часть ручки, а шлицы — это канавки в протяжке. Поскольку разные производители используют разное количество шлицов на своих протяжках, это может быть хорошим индикатором марки вашего смесителя.

Чтобы получить к нему доступ, вам нужно снять декоративную крышку, отвинтить ручку крана и снять ее.

Чтобы подсчитать шлицы, отметьте один маркером и отсчитывайте оттуда, пока не дойдете до пометки, которую вы отметили снова.

Вы также можете измерить шток, поскольку длина штанги также может помочь вам идентифицировать марку. Вот несколько распространенных комбинаций шлицев и протяжек:

  • 4-точечная квадратная протяжка — Milwaukee, Royal Brass, Speakman, Sterling, American Standard, Chicago, Concinnity, Gerber, Price Pfister, Symmons, Zurn
  • 8-гранная протяжка — Briggs
  • 12-гранная протяжка 0,335 ″ — Crane Dialeze, Michigan Brass, Wolverine.
  • 12-гранная протяжка 0,375 ″ — Arrowhead, Artistic Brass, Harcraft, Glauber, Price Pfister, Scoville, Universal Brass.
  • 12-гранная протяжка 0,39 дюйма — Bradley, Elkay, Fisher, Sears, Universal Rundle.
  • 12-гранная протяжка 0,415 ″ — Symmons.
  • 12-гранная протяжка 0,485 ″ — Crane, Symmons.
  • Протяжка 15-гранная — Santec, Savoy, Wolverine.
  • 16-гранная протяжка 0,360 ″ — Gerber, Sayco.
  • 16-гранная протяжка 0,370 дюйма — Acme, American Standard Cadet & Colony, Barnes, Burlington, Central Brass, Concinnity, Eljer, Glauber, Harden, Kohler Trand, Milwaukee, Newport, Phylrich, Royal Brass, Scoville.
  • 16-гранная протяжка 0,40 ″ — Sterling.
  • 17-гранная протяжка — American Brass, Mansfield, Midcor, Phoenix, Streamway.
  • 18-гранная протяжка — Briggs, Indiana Brass, Union Brass.
  • 20-гранная протяжка 0,285 ″ — Broadway, Concinnity, Danfoss, Dornbracht, Eljer, Grohe, Jado, Kohler, Milwaukee, Paul.
  • 20-гранная протяжка 0,415 ″ — Broadway, Speakman, T&S Brass.
  • 22-гранная протяжка 0,375 ″ — старый американский стандарт 3/8 ″.
  • 22-гранная протяжка 0,438 ″ — Американский стандарт тока 7/16 ″.
  • Протяжка 38-гранная — Import, Pegasus, Glacier Bay.

4. Отличительные особенности

Смесители некоторых брендов также имеют некоторые отличительные особенности, на которые вы можете обратить внимание, чтобы помочь вам определить марку вашей модели.

Смесители Delta имеют характерную D-образную форму

Ildasm.exe (IL Disassembler) | Документы Microsoft

  • 7 минут на чтение

В этой статье

Дизассемблер IL является сопутствующим инструментом ассемблера IL ( Ilasm.exe ). Ildasm.exe принимает переносимый исполняемый (PE) файл, содержащий код промежуточного языка (IL), и создает текстовый файл, подходящий в качестве входных данных для Ilasm.exe .

Этот инструмент автоматически устанавливается вместе с Visual Studio. Чтобы запустить инструмент, используйте командную строку разработчика для Visual Studio (или командную строку Visual Studio в Windows 7). Для получения дополнительной информации см. Командные строки.

В командной строке введите следующее:

Синтаксис

  ildasm [параметры] [PEfilename] [параметры]


Параметры

Для доступны следующие опции.Файлы exe , .dll , .obj , .lib и .winmd .

Опция Описание
/ out = имя файла Создает выходной файл с указанным именем , имя файла , а не отображает результаты в графическом интерфейсе пользователя.
/ RTF Обеспечивает вывод в текстовом формате. Недействительно с опцией / text .
/ текст Отображает результаты в окне консоли, а не в графическом интерфейсе пользователя или в виде файла вывода.
/ HTML Обеспечивает вывод в формате HTML. Действительно только с опцией / output .
/? Отображает синтаксис команды и параметры для инструмента.

Для доступны следующие дополнительные опции.Файлы exe , .dll и .winmd .

Опция Описание
/ байтов Показывает фактические байты в шестнадцатеричном формате в виде комментариев к инструкции.
/ кавербал Создает большие двоичные объекты настраиваемых атрибутов в вербальной форме. По умолчанию используется двоичная форма.
/ лен Включает ссылки на исходные тексты.
/ nobar Подавляет всплывающее окно индикатора хода разборки.
/ noca Подавляет вывод настраиваемых атрибутов.
/ проект Отображает метаданные так, как они выглядят для управляемого кода, а не так, как они отображаются в собственной среде выполнения Windows. Если PEfilename не является файлом метаданных Windows ( .winmd ), этот параметр не действует.См. Раздел Поддержка .NET Framework для приложений Магазина Windows и среды выполнения Windows.
/ pubonly Дизассемблирует только открытые типы и члены. Эквивалент / видимость: PUB .
/ quoteallnames Включает все имена в одинарные кавычки.
/ raweh Показывает предложения обработки исключений в необработанном виде.
/ источник Показывает исходные строки исходного текста в виде комментариев.
/ токены Показывает токены метаданных классов и членов.
/ видимость: vis [+ vis …] Дизассемблирует только типы или члены с указанной видимостью. Следующие допустимые значения для vis :

PUB — Public

PRI — Private

FAM — Family

ASM — Assembly

FAA — Family and Assembly — Семейство или сборка

PSC — Частная область

Определения этих модификаторов видимости см. В разделе Атрибуты метода и Атрибуты типа.

Следующие параметры действительны для файлов .exe , .dll и .winmd только для файлового или консольного вывода.

Опция Описание
/ все Задает комбинацию опций / header , / bytes , / stats , / classlist и / tokens .
/ список классов Включает список классов, определенных в модуле.
/ вперед Использует прямое объявление класса.
/ коллекторы Включает в вывод информацию заголовка файла.
/ позиция: класс [ :: элемент [ (sig ]] Разбирает следующие элементы в зависимости от предоставленного аргумента:

— Разбирает указанный класс .
— Разбирает указанный элемент класса .
— разбирает элемент класса с указанной подписью sig . Формат sig :
[ instance ] returnType ( parameterType1 , parameterType2 ,…, parameterTypeN )
Note В .NET Framework версий 1.0 и 905 sig после закрывающей круглой скобки: (sig) . Начиная с Net Framework 2.0 закрывающая скобка должна быть опущена: (sig .

/ noil Подавляет вывод кода сборки IL.
/ статистика Включает статистику по изображению.
/ список Выводит полный список типов, чтобы сохранить порядок типов в цикле.
/ юникод Использует кодировку Unicode для вывода.
/ utf8 Использует кодировку UTF-8 для вывода.По умолчанию используется ANSI.

Следующие параметры действительны для файлов .exe , .dll , .obj , .lib и .winmd только для файлового или консольного вывода.

Опция Описание
/ метаданные [= спецификатор ] Показывает метаданные, где спецификатор :

MDHEADER - Показывает информацию и размеры заголовка метаданных.

HEX - Показывать информацию как в шестнадцатеричном, так и в текстовом формате.

CSV - Показать количество записей и размеры кучи.

UNREX - Показать неразрешенные внешние элементы.

SCHEMA - Показать заголовок метаданных и информацию о схеме.

RAW - показать таблицы сырых метаданных.

HEAPS - Показать необработанные кучи.

VALIDATE - проверка согласованности метаданных.

Вы можете указать / метаданные несколько раз, с разными значениями для спецификатора .

Следующие параметры действительны для файлов .lib только для файлового или консольного вывода.

Опция Описание
/ объектный файл = имя файла Показывает метаданные отдельного объектного файла в указанной библиотеке.

Примечание

Все параметры для Ildasm.exe нечувствительны к регистру и распознаются по первым трем буквам.Например, / quo эквивалентно / quoteallnames . Параметры, указывающие аргументы, принимают двоеточие (:) или знак равенства (=) в качестве разделителя между параметром и аргументом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
