Как отрегулировать пластиковые окна, чтобы они хорошо работали?
Скрыть ↑
- Что делать при возникновении сквозняка?
- Как отрегулировать зимний и летний режим открывания?
- Настройки в зимнее время
- Настройки для теплого времени года
- Если окно не закрывается
- Провисание створки
- Почему происходит провисание?
Процесс эксплуатации окон часто приводит к тому, что их приходится настраивать. Зная, как отрегулировать створку пластикового окна, вы сможете легко избавиться от сквозняков, исправить проблемы при неправильном закрывании створки.
к содержанию ↑
Что делать при возникновении сквозняка?
Для того чтобы проветрить помещение, пластиковое окно приходится открывать полностью или ставить в режим проветривания. Даже если оно открывается нечасто, со временем может произойти провисание створки, что приведет к образованию щелей при закрывании, а значит, из окна начнет дуть.
Для того чтобы ликвидировать щель, появившуюся между створкой окна и его рамой, нужно настроить поворотно-запорный механизм. Для этого потребуется открыть створку, оставить ее в режиме проветривания, а если его нет, просто открыть. После этого нужно прижать петлю, находящуюся сверху.
Совет: весной петлю потребуется вернуть в прежнее состояние, так как при нагревании воздуха нагревается и пластик, что заставляет его расширяться.
Сквозняк может образоваться, если окно открыто. Обычно это заметно: в месте, где плохой стык, появляется щель. Петли для пластиковых окон могут выпускаться различными производителями, но принцип один и тот же у всех: регулироваться должны те, которые находятся к щели ближе.

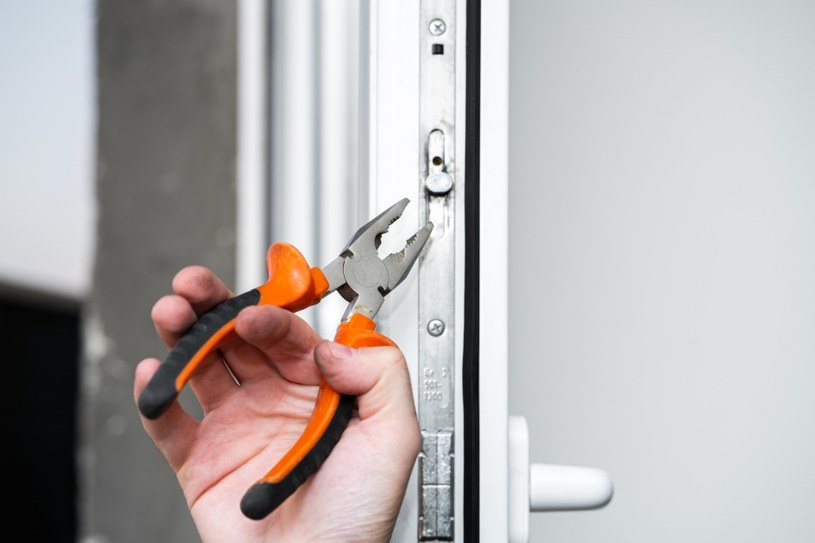

Иногда можно решить проблему, отрегулировав эксцентрик. Для этого механизм двигают по часовой стрелке. Инструменты требуются следующие: гаечный ключ и плоскогубцы. Для регулировки достаточно провернуть эксцентрик не больше, чем на 2 мм.
Отрегулировать конструкцию можно и при помощи корректировки прижимного механизма. Для этого нужно найти пластину, которая находится на раме – она располагается со стороны петель. Для регулировки ее поворачивают ключом по часовой стрелке. Это актуально, если провисло пластиковое окно: такая настройка поможет плотно прижать его к раме.

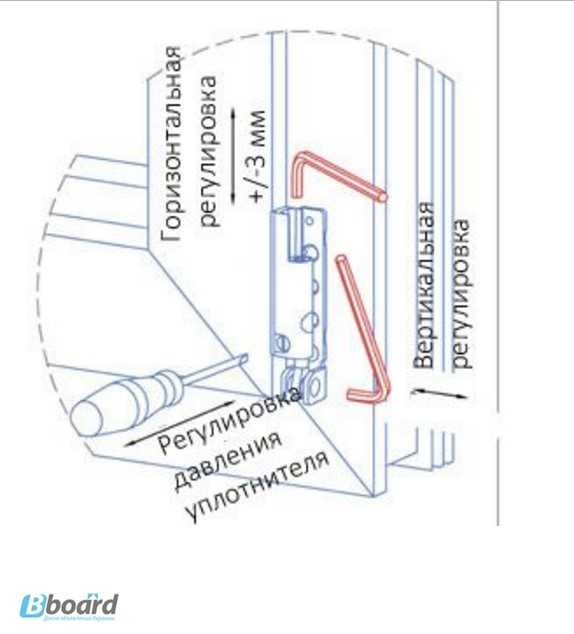

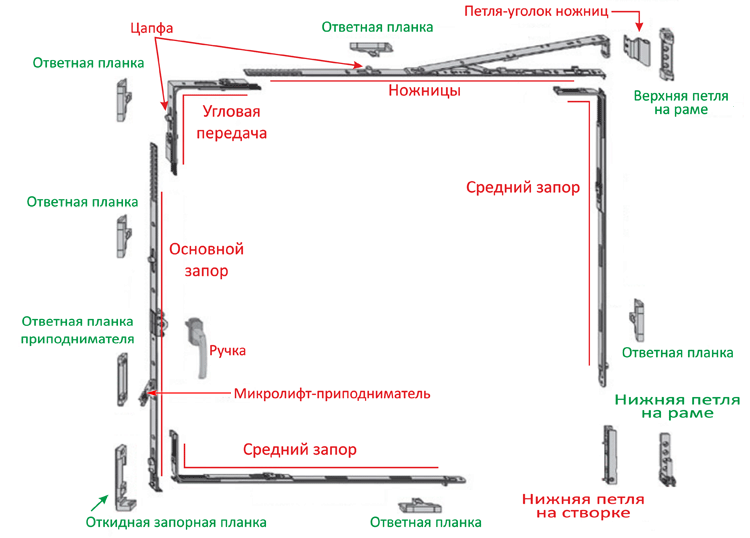

Общая схема регулировки пластикового окна
к содержанию ↑
Как отрегулировать зимний и летний режим открывания?
Произвести такую настройку вполне можно самостоятельно. Для этого всего лишь нужно изменить положение цапф: это поможет усилить прижатие створки или ослабить, в зависимости от того, какое время года на улице.
Чаще всего цапфа с завода находится в среднем положении. Это обеспечивает относительно плотное закрывание створки, но при этом остается возможность подтянуть ее еще.
к содержанию ↑
Настройки в зимнее время
Зная, как отрегулировать окна правильно, можно значительно увеличить их срок службы.
Например, зимой требуется более плотное прижатие рамы, чем летом. Это объясняется естественными свойствами материала, из которого изготовлены элементы. Зимой цапфу нужно переместить в правую сторону, оттянув для этого на себя. При этом фурнитура должна находиться к ролику максимально близко.
Ролик имеет специальную насечку, которая должна смотреть на уплотнитель. Таким образом проверяется правильность настроек. Если окно новое и установлено недавно, не стоит их менять.
к содержанию ↑
Настройки для теплого времени года
Необходимо знать и то, как отрегулировать окно ПВХ на летний период. Для этого цапфу оттягивают на себя, но перемещают влево. Это обеспечит менее плотное прилегание створки к раме, но не позволит образоваться сквозняку. Необходима такая настройка для того, чтобы сохранить целостность механизма, так как пластик в жару будет расширяться.
Ориентироваться, правильные ли настройки снова, поможет насечка на ролике.
Регулировка поможет снизить нагрузку на уплотнитель, увеличить приток воздуха с улицы. Если оставить прилегание максимально плотным, как это делается для зимы, уплотнитель может выйти из строя из-за частых открываний.
к содержанию ↑
Если окно не закрывается
Часто возникает вопрос, как отрегулировать пластиковое окно, если оно не закрывается? Эта проблема обычно возникает из-за неисправности ручки. Решается она достаточно просто.
- Попробуйте отрегулировать винт, находящийся внизу нижней петли. Створка подвинется в сторону блокиратора и будет нормально работать.
- Для того чтобы блокиратор перестал мешать, нужно просунуть металлическую пластину между ним и рамой.
Если неисправность заключается в ручке проще всего ее заменить. Для этого потребуется открутить два винта, которые ее держат, вытащить механизм и заменить его на новый.
к содержанию ↑
Провисание створки
Эта проблема является более серьезной и достаточно распространена. Если провисло пластиковое окно, как отрегулировать его без помощи мастера?
Обратите внимание на верхнюю петлю. Она имеет специальный регулировочный винт, который можно проворачивать при помощи шестигранника. Поверните его, заставив створку поменять свое положение. Чем сильнее закручен винт, тем плотнее вы прижмете створку к раме. Обратите внимание, что при закручивании поднимается только верхняя часть створки, расположенная ближе к петле. Это поможет приподнять нижний угол.
Перед тем как поднять пластиковое окно
Регулировка пластикового окна по вертикали
Если это не помогло, нужно обратить внимание на регулировочные механизмы, расположенные в нижней части окна. Искать их следует также на петлях. Регулировка происходит по аналогичному принципу. Если винт закручивать, вы сможете поднять створку окна вверх, Ее нижняя часть отойдет в сторону.
Совет: после того как винт поворачивается на один оборот, необходимо проверить работу створки во всех положениях, в которых она может открываться.
Для того чтобы добиться оптимальной настройки, регулировать лучше одновременно нижнюю и верхнюю часть окна. Это позволит добиться наиболее ровного положения. Перед тем как поднять створку пластикового окна , убедитесь, что она не перекошена из-за того, что поднята слишком сильно. Как только вы добьетесь ровного положения, окно само закроется, как положено. Действовать нужно аккуратно, после того, как регулировочный винт был повернут, каждый раз проверяйте, как работает створка.
Настроить после вмешательств намного сложнее, чем изначально отрегулировать правильно.
Регулировка пластикового окна по вертикали
к содержанию ↑
Почему происходит провисание?
Чаще всего эта проблема появляется не только от того, что ослабла петля, но и под естественной массой окна. Например, если створки конструкции большие и широкие, они имеют большую массу, из-за которой могут провисать. Обезопасить окна от этого можно, используя качественную фурнитуру и армированный профиль. Не стоит держать тяжелые створки распахнутыми долгое время, лучше поставить их в режим проветривания.
Никогда не сушите на открытом окне одежду. Лишняя масса воздействующая на конструкцию заставит ее провиснуть. Это произойдет незаметно для глаза, но с наступлением зимы вы обязательно почувствуете, что из окна сквозит.
Перекос может возникать изначально при неправильной установке окна. Именно поэтому важно, чтобы окна вставляли профессионалы или выполнялась эта работа ответственно с проверкой по уровню.
Избежать этой проблемы можно, внимательно наблюдая за работой монтажников.
Иногда пластиковые окна повреждают при доставке. Этого можно не заметить сразу, но рама бывает погнута, форма прямоугольника нарушается. Если окна после установки сразу перекосило и настроить их не удается, придется выяснять отношения с продавцом, который не смог должным образом обеспечить оказание услуг.
В большинстве случаев настроить пластиковые окна самостоятельно несложно, если соблюдать все правила и последовательность действий.
Методы регулировки створки окна | ОкнаТрейд
Стабильная форма и правильное положение активных створок – основа герметичности и нормального открытия/закрытия окон.
В процессе их эксплуатации нередко случаются перекосы и разбалансировка фурнитуры. Это влечет за собой разгерметизацию, провисание, недостаточно сильный прижим створок и последующее ухудшение теплотехнических характеристик ПВХ-окон. Большинство из перечисленных проблем можно оперативно решить при помощи регулировки. Для устранения каждой неисправности предусмотрена своя технология. От правильного выбора вида регулировки зависят сроки ремонта окон и восстановление их первоначальных характеристик.
Регулировка с расклиниванием стеклопакета
Эта технология позволяет восстановить правильную форму активных створок. Основной признак их перекоса – проблемы с открытием окна, которые не получилось решить при помощи регулировки петель. Подтвердить диагноз можно при помощи рулетки – для этого достаточно измерить диагонали створки. При перекосе они разные, и выровнять их можно только при помощи метода регулировки с расклиниванием стеклопакета.
Ширина и высота стеклопакета должна быть минимум на 10 мм меньше аналогичных размеров светового проема в активной створке. Благодаря этой разнице в размерах без проблем устанавливают и извлекают стеклопакеты. Образовавшиеся по периметру щели обеспечивают компенсационный (амортизирующий) эффект, который необходим при возможном изменении размеров и формы створок. Благодаря ему стеклопакеты в процессе деформации защищены от избыточных нагрузок.
Ширину щелей регулируют при помощи специальных рихтовочных пластин. Они выполняют функцию распорок, а также равномерно распределяют массу по периметру стеклопакетов. Рихтовочные пластины в профессиональной среде имеют второе название – мосты. Их устанавливают по определенным правилам, нарушение которых провоцирует деформацию. Мосты имеют разную толщину, ее можно определить по их цвету:
- черный – 6 мм;
- зеленый – 5 мм;
- желтый – 4 мм;
- красный – 3 мм;
- синий – 2 мм;
- белый – 1 мм.
В качестве одной из основных причин нарушения формы створок необходимо рассматривать ошибки при установке стеклопакетов в световых проемах. Для выявления и подтверждения проблемы понадобится сначала снять штапики, а затем проверить состояние и расположение рихтовочных пластин. Они должны находиться ближе краю каждой стороны на расстоянии 50 мм от углов створок.
Если рихтовочные пластины разместили ближе к центру, створка с высокой долей вероятности деформируется.
В этом случае может даже треснуть стеклопакет. При увеличении размеров сторон активной створки расстояние между пластинами и углами может быть увеличено до 80–150 мм. Величину сдвига должен определить на месте мастер.
Сложная регулировка створки (с разборкой стеклопакета)
Нарушение технологий при изготовлении стеклопакетов тоже способно спровоцировать перекос окон. В этом случае причины нарушения геометрии створок следующие:
- использование некачественного герметика;
- ошибки при резке стекла – неодинаковые диагонали;
- сокращение сроков изготовления – герметик не успевает застыть.
Иногда перекос створки удается устранить при помощи рихтовочных пластин разной толщины. Это самый простой и быстрый способ, но он не всегда помогает. К тому же створку снова может перекосить в процессе эксплуатации.
Чтобы гарантированно восстановить правильную форму, нужно разобрать стеклопакет, устранить перекосы и снова собрать его с соблюдением технологий.
Дальнейшие этапы ремонта полностью дублируют метод регулировки с расклиниванием стеклопакета в световом проеме.
Регулировка окна с ручным дистанционным управлением
Речь идет об оконных блоках с подъемными или откидными фрамугами, для управления которыми используется рычажный механизм. Эта система управления позволяет дистанционно открывать и закрывать активные створки. Рычажный механизм представляет собой жесткую или гибкую тягу, передающую команды от ручки к фурнитуре окна. В процессе эксплуатации происходит разбалансировка этой системы управления, поэтому ее нужно периодически настраивать. Регулировка требуется в следующих ситуациях:
- тугой ход ручки;
- недостаточный прижим фрамуги;
- появление скрежета и скрипа во время закрытия или открытия окна.
Перечисленные поломки случаются вследствие разных факторов – поломка углового переключателя или появление проблем с гибким шнуром, разбалансировка кронштейнов створки, проблемы с ходом тяговых и поперечных штанг.
Точную причину можно установить только после осмотра мастером.
Регулировка прижима створки
Нормальный прижим активной створки обеспечивают эксцентрики (цапфы), расположенные по ее периметру на внутренней стороне профилей. При переводе ручки в режим «закрыто» они заходят за ответные планки, закрепленные на раме или импосте, и притягивают активную створку к раме.
Сила прижима зависит от положения, в котором находятся эксцентрики. Для нормальной эксплуатации окна предусмотрено 2 режима – летний и зимний. Необходимость в таком функционале объясняется колебанием размеров ПВХ-профилей. Такие изменения зависят от окружающей температуры. Летом пластик немного расширяется, поэтому прижим должен быть слабее. Зимой, наоборот, створку нужно сильнее притягивать к раме.
Регулировка прижима требуется 2 раза в год – весной и осенью. Для этого нужно провернуть все эксцентрики на створке. При повороте они смещаются относительно центральной оси.
Если эксцентрики выступают немного вперед, они сильнее прижимают створку. Чтобы их сместить вперед или назад, достаточно оттянуть на себя головку и повернуть ее вправо или влево.
У некоторых марок оконной фурнитуры для регулировки запорных цапф понадобится шестигранный ключ. Его нужно вставить в гнездо на лицевой плоскости эксцентрика и провернуть вправо или влево. Это позволит усилить либо ослабить прижим створки. Обычно свободный ход цапф составляет по 0,8 мм в каждую из сторон.
Регулировка по горизонтали и вертикали, изменение силы прижима и смазка фурнитуры
Активные створки можно смещать вправо-влево и поднимать или опускать. Чтобы изменить их положение в этих плоскостях, необходимо регулировать петли. Это нужно делать при провисании или незначительном перекосе. С помощью регулировки петель можно прижать створку к раме – такая необходимость обычно возникает при некорректной работе запорных цапф (эксцентриков) после их перевода в зимний режим.
Регулировка створки нижней петлей
Чтобы поднять или опустить створку, необходимо снять защитный пластиковый кожух с нижней петли и вставить в нее сверху шестигранный ключ. Его вращение позволит на несколько миллиметров изменить уровень по вертикали. Чтобы поднять створку, нужно крутить ключ по часовой стрелке, а опустить вниз – против. Для регулировки нижней части активной створки вправо или влево необходимо вставить шестигранник в головку бокового винта. Вращение ключа обеспечит ход в 2 мм в каждую из сторон.
Регулировка створки верхней петлей
Эта регулировка позволяет сдвинуть верхнюю часть активной створки вправо или влево. Чтобы добраться до винта на петле, необходимо сначала распахнуть окно. Головка с выемкой шестигранной формы находится под откидными ножницами. Для регулировки необходимо просунуть ключ в щель между профилем и металлическим уголком и немного подкрутить или ослабить винт.
Регулировка прижима
В некоторых случаях требуется дополнительная регулировка прижима, которую выполняют при помощи оконных петель. Такая необходимость возникает при ощутимом смещении створки – из-за сильного сдвига некоторые эксцентрики не заходят до конца на ответные планки. Это становится причиной продувания.
Для устранения проблемы сначала необходимо выяснить, какие именно эксцентрики не заходят полностью за ответные планки. Сделать это просто – нужно закрыть створку и оттянуть ее руками на себя. В тех местах, где она на несколько миллиметров отойдет от рамы, эксцентрики сместились относительно ответных планок и не выполняют свою функцию. Чтобы восстановить их работоспособность, требуется немного сдвинуть створку в нужном направлении.
Чаще всего эта проблема возникает из-за провисания петель, но иногда даже незначительный перекос способен привести к частичной разгерметизации окна. При восстановлении правильного положения эксцентриков, расположенных на вертикальных сторонах, сначала рекомендуется приподнять створку, затем проверить качество прижима.
Только потом стоит смещать ее вправо или влево. При регулировке положения цапф на горизонтальных ребрах действовать нужно в обратной последовательности.
Смазывание фурнитуры
При умеренной и интенсивной эксплуатации створки смещаются по вертикали или горизонтали вследствие увеличенной нагрузки на подвижные элементы механизмов открытия. В процессе открытия/закрытия окон сбиваются первоначальные настройки фурнитуры, вследствие чего створка начинает цепляться за раму или недостаточно сильно прижимается к ней. Обычно такая проблема возникает по причине замедления хода подвижных элементов фурнитуры.
Чтобы предупредить подобную ситуацию, достаточно смазывать фурнитуру дважды в год. Можно совместить это мероприятие со сменой режимов на эксцентриках. Перед смазыванием рекомендуется очистить подвижные элементы фурнитуры. Для этих целей лучше всего подойдет спрей DW 40. Он быстро удалит налет, сгустки грязи и комки старой смазки.
Для смазывания лучше всего использовать не трансформаторное масло, а специализированные составы с добавлением силикона. Они отталкивают грязь и воду, до минимума снижают трение и не превращаются со временем в вязкие сгустки. Смазывать нужно все подвижные элементы – ножницы, цапфы, петли, эксцентрики.
Выравнивание геометрии створки окна
Неправильная установка стеклопакетов – лишь одна из причин изменения геометрии форм створок. Причин появления перекосов несколько:
- прогиб вертикальной «петлевой» части сворки;
- избыточные нагрузки – на створки облокачиваются, вешают тяжелые предметы;
- стеклопакеты (двойные или из триплекса) имеют слишком большой вес, что провоцирует изгибы профильной конструкции;
- превышение при проектировании допустимых размеров активной створки;
- изготовление стеклопакета меньших размеров;
- провисание угла створки под ручкой – прямоугольник постепенно превращается в параллелограмм.
Иногда деформации происходят по причине усадки фундамента здания (новостройки).
Во всех перечисленных случаях исправление формы створки окна представляет собой комплексное мероприятие. Оно состоит не только из выемки стеклопакета и его расклинивания. Восстановительные процедуры могут включать в себя регулировку фурнитуру, замену уплотнителей, увеличение количества запорных цапф и выравнивание рамы.
Почему не стоит самостоятельно выравнивать створки
Выравнивание формы створок и придание им правильного положения многие не воспринимают всерьез. На самом деле эти процедуры ничем не проще процессов изготовления и монтажа окон. Как сложная, так и простая регулировка активных створок требует наличия профессиональных навыков. Без их наличия можно:
- разбить стеклопакет;
- нарушить работу фурнитуры;
- поломать штапики;
- повредить петли или эксцентрики;
- еще сильнее перекосить створку.
В подавляющем большинстве случаев самостоятельная регулировка створок, связанная с приданием ей правильной геометрии, не дает положительного эффекта. С регулировкой петель и корректировкой прижима дела обстоят лучше, но и здесь есть свои подводные камни. Без знания нюансов можно снизить рабочий ресурс фурнитуры.
Дополнительный аргумент в пользу привлечения к регулировке специалистов – ответственные компании предоставляют гарантию на свои услуги. Если какой-то элемент окна поломается после самостоятельной регулировки, никто не компенсирует его стоимость. Даже в тех случаях, когда на окна еще действует гарантия от производителя.
Любой сбой в работе активных створок – повод сразу же пригласить специалиста для осмотра. Задержка в таких случаях чревата усугублением проблем и может привести к более серьезным поломкам окна. Проблему проще всего решить, когда она обнаружена на начальной стадии.
Со временем ситуация усугубляется. Особенно это актуально для створок с разными диагоналями, у которых могут треснуть стеклопакеты и разойтись сварные швы.
