Как отрегулировать пластиковые окна по высоте: Регулировка пластиковых окон по высоте —

Регулировка пластиковых окон по высоте —

Регулировка окон пластиковых

Отрегулировать окно ПВХ намного проще чем регулировать простое деревянное окно. Отрегулировать евроокно можно с помощью специальных болтов и механизмов. Отрегулировать окна ПВХ можно в плоскости сдвигая его влево, вправо, вниз или вверх, а также можно регулировать прижим окна.

Как отрегулировать пластиковое окно самому

Регулировать металлопластиковые окна в плоскости нужно с помощью винтов расположенных на петлях окна. Регулировка прижима окна осуществляется с помощью цапф расположенных на створках, а иногда с помощью обратных механизмов расположенных на раме.

Как регулируются пластиковые окна

Обычно регулировать пластиковое окно нужно тогда когда оно начинает задевать раму сбоку или снизу какими-нибудь частями. В таких случаях можно отрегулировать окна самостоятельно. Отрегулировать створку пластикового окна можно с помощью трёх основных винтов, два из которых расположены на нижнем шарнире, а один в самой верхней части на створке.

Регулировка по вертикали

Если задевание происходит снизу значит окно просело и его нужно приподнять.

Как регулировать пластиковые окна самому

Регулировать окна ПВХ по высоте можно винтом который расположен в нижнем шарнире. Но чтобы добраться до винта нужно сначала снять пластмассовый колпак подцепив его плоской отвёрткой и руками вытаскиваете его строго вертикально вверх. Нужный вам винт которым производится регулировка окон ПВХ находится в верхней части шарнира. Берёте ключ для регулировки пластиковых окон вставляете его и поворачиваете по часовой стрелке. Если будете поворачивать против часовой стрелки то створка будет опускаться. Этим винтом можно поднять или опустить створку всего на 4 мм. Если задевание будет происходить с боков то нужно будет створку сдвинуть в противоположный бок.

Регулировка по горизонтали

Регулировка оконных створок по горизонтали производится с помощью двух винтов. Один винт находится в нижнем шарнире, а второй в верхней части створки.

Чтобы добраться до нижнего винта достаточно открыть створку.

Просело пластиковое окно как отрегулировать

Шестигранный ключ вставляете и поворачивая по часовой стрелки створка в нижней части будет смещаться от откоса, а поворачивая ключ против часовой стрелки створка в нижней части будет смещаться к откосу.
Чтобы добраться до верхнего винта нужно будет открыть и широко распахнуть створку. Обычно этот винт находится на откидном механизме.

Регулировка евроокон своими руками

Вставляете шестигранный ключ и поворачивая его влево или вправо смещаете створку в нужную сторону. С помощью этих винтов можно смещать створку влево или в право всего на 4 мм.

Как отрегулировать прижим пластикового окна

Регулировка прижима пластиковых окон осуществляется с помощью специальных эксцентриков расположенных по всему периметру створки. Эти эксцентрики по другому называют цапфы.

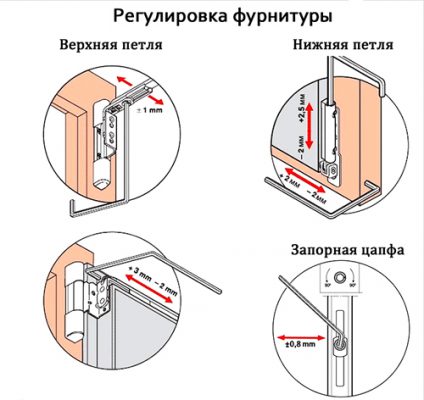

Регулировка оконной фурнитуры

Прижим окна к раме происходит путём прижима цапф к обратному механизму. Обратный механизм крепят на раме. Цапфы можно устанавливать в три положения и в каждом положение будет меняться сила притягивания створки к раме.

На зиму регулировка металлопластиковых окон самостоятельно производится

Если цапфу установить так чтобы толстая сторона с риской при закрытом окне смотрела в сторону помещения то окно будет сильно прижиматься. Переводить в это положение рекомендуется только в очень холодных климатических районах, а в умеренных лучше оставлять в среднем положении. В таком положение створка очень сильно прижимает уплотнительную резинку и она быстрей может износиться.

Летом производится регулировка окна ПВХ самостоятельно

Если цапфу установить так чтобы толстая сторона с риской при закрытом окне смотрела на улицу то окно будет не сильно закрываться и с помощью ручки можно будет добиться того, что между рамой и створкой будет проходить в комнату свежий воздух так сказать мини проветривание .

Евроокна регулировка прижима

Если цапфу установить в среднее положение то есть чтобы риска смотрела вниз или вверх то окно будет нормально закрываться. Среднее положение рекомендуют оставлять даже на зимний период.
Если вы установили прижим пластиковых окон на зимний режим, а окно всё равно пропускает холодный воздух то значит у вас неправильно установлены обратные механизмы. Чтобы это исправить нужно будет определить места где проходит холодный воздух и в этих местах открутить обратные механизмы и переставить их на 1,5 мм ближе к улице. После этого эксцентрики устанавливаете в летний режим и проверяете.

Видео

В этом ролике показано как производится регулировка окон пластиковых створок.

Как регулировать пластиковые окна

Насколько качественный профиль не был выбран при изготовлении Ваших окон, через какое-то время появятся сквозняки, или створка при открывании начнут цепляться за раму или начнут плохо прикрываться. Все это означает, что окна необходимо регулировать. Эта процедура выполняется и при переводе их в зимнее или летнее положение. Для регулировки металлопластиковых окон Вам потребуется только шестигранный ключ.

Регулировка оконных створок.

Для того чтобы отрегулировать оконные створки нужно разовраться, куда их смещать. Возьмите простой карандаш и обведите всю створку по периметру. Затем откройте окно и замерьте расстояние от линии до обреза профиля, как это показано на рисунке 1. Этот размер должен быть в пределах от 6 до 8 мм. Меньшее расстояние может вызвать возникновение сквозняков, большее – приведет к тому, что створка будет цепляться за оконную раму.

Регулировка створки по высоте.

Регулировать пластиковые окна по высоте не сложно. Для этого ключом вращается настроечный винт в верхней части нижнего навеса. Вращение по часовой стрелке приведет к поднятию створки. Соответственно наоборот, чтобы немного опустить створку следует крутить против часовой стрелки. Рисунок 2.

Регулировка верхней части створки вдоль плоскости окна.

Такой вид регулировки осуществляется вращением настроечного винта на верхнем навесе. При этом створка двигается дальше от петли или ближе. Если Вам необходимо подтянуть створку ближе, то вращать следует против часовой стрелки. И соответственно наоборот. Рисунок 3.

Регулировка нижней части створки вдоль плоскости окна.

Выполнение такой регулировки пластиковых окон идентично вышеописанному, только теперь уделить внимание следует нижней петле. Вращение по часовой стрелке сместит створку от навеса и наоборот. Вращение против часовой стрелки подтянет створку к петле. Рисунок 4.

Перевод окон на зимний и летний режимы.

Такой вид регулировки довольно сложный, поэтому выполнение его лучше доверить специалистам. Но если в силу каких-то причин нет возможности пригласить регулировщика, то можно и самостоятельно сделать эту работу.

Усилие, с которым прижимается створка пластикового окна, регулируется шестигранным ключом 4 мм. В зимний период года прижим требуется более сильный, летом можно немного ослабить усилие. Это позволяет дополнительно проветривать помещение и снять внутренние напряжения в уплотняющей резинке.

Регулировка выполняется путем вращения эксцентриков прижимов, которые располагаются по периметру створки. Они имеют специальные гнезда под шестигранный ключ. Для перевода окна в зимний режим эксплуатации эксцентрики выставляют так, чтобы больший радиус находился со стороны помещения в закрытом положении створки. В таком случае прижим будет более сильным. Рисунок 5.

Перевод пластикового окна в летний режим осуществляется аналогично. Только эксцентрики следует установить в положение, когда меньший радиус обращен в сторону помещения при закрытой створке. В таком положении прижим осуществляется несколько слабее и возникает эффект микропроветривания. Рисунок 5.

Как видите, в этой процедуре нет ничего сложного. Теперь всем станет ясно, как регулировать пластиковые окна. Но выполнять работы следует очень внимательно и запоминать каждый шаг, чтобы в случае необходимости можно было вернуть все в исходное положение.

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо отт

Как отрегулировать пластиковые окна самостоятельно —

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

• Шестигранный ключ 4 мм . Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
• Насадки для отвертки в форме звезды (маркировка Т, ТХ) . Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
• Крестовая отвёртка (размер 3 или 4) . Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
• Пассатижи или плоскогубцы .
• Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности. Рассмотрим, как это сделать.

Проблемы с оконной ручкой

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

Существуют общие советы по изменению положения створки, если нарушено закрывание:

• Створка задевает раму верхним торцом : створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
• Створка задевает раму нижним торцом ближе к ручке : створку поднимают и поворачивают в сторону верхней петли.
• Створка задевает раму в середине торцевой части (там, где ручка) : конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

• Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
• Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижне части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
• Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

Как отрегулировать пластиковые окна самостоятельно

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

Точки регулировки пластиковых окон

Зимний и летний режим

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужн

Регулировка прижима пластикового окна | Строительный портал

Существует множество материалов, из которых изготавливают окна. Одним из самых популярных является пластик. Окна из пластика долговечные, отличаются высокой стойкостью к влаге, морозу, перепадам температуры. Однако, для того, чтобы обеспечить нормальное функционирование такого окна, следует его отрегулировать. Об особенностях настройки прижима на пластиковом окне рассмотрим далее.

Оглавление:

1. Пластиковые окна: преимущества эксплуатации
2. Устройство и конструкция пластиковых окон
3. Регулировка прижима пластикового окна и особенности ее выполнения
4. Технология регулировки прижима пластиковых окон
5. Рекомендации по регулировке прижима створки окна
6. Полезные рекомендации по настройке и ремонту пластиковых окон

Пластиковые окна: преимущества эксплуатации

Установка пластикового окна — достаточно простой процесс, качество выполнения которого зависит от правильности соблюдения технологии его проведения. Кроме того, на качестве окна отражаются такие факторы как фирма-производитель, материалы, из которого оно изготовлено, фурнитура, профиль и т.д.

Среди преимуществ пластиковых окон следует отметить:

• высокий уровень защиты жилого помещения от посторонних звуков;
• высокий уровень сохранения тепла в помещении, установка одного стеклопакета способствует экономии более двадцати процентов тепла;
• хорошая герметичность избавляет от сквозняка, поэтому окна не нуждаются в дополнительном оклеивании бумагой перед зимой;
• длительность эксплуатации превышает десять лет, а если придерживаться определенных правил по использованию данных окон, то они прослужат в два или даже три раза больше;
• высокий уровень пожарной безопасности предотвращает горение или воспламенение окон;
• эстетическая привлекательность — окна бывают практически любого цвета или оттенка, кроме того, для их очистки достаточно протереть их влажной тряпкой;
• пластиковые окна не требуют особого ухода, их не нужно периодически красить, в отличии от деревянных;
• многофункциональность окна обеспечивается такими функциями как возможность его проветривания, москитные сетки, защищающие помещение от насекомых.

Однако, у окон, выполненных из пластика имеются определенные недостатки, а именно:

• в отличии от деревянных окон, они не способны поддерживать оптимальную температурную и влажностную атмосферу в помещении, тем самым регулируя ее;
• периодически движущиеся части пластикового окна нуждаются в смазывании, чистке каналов и замене уплотнителя;
• в теплое время года окна увеличиваются в размере, а в холодное — уменьшаются;
• технологически неправильный монтаж пластикового окна, значительно сокращает срок его эксплуатации.

Устройство и конструкция пластиковых окон

Перед тем как изучить особенности регулировки прижима окон, следует ознакомиться с конструктивными элементами пластикового окна, среди которых отмечают:

• раму;
• створки;
• стеклопакеты;
• фурнитурные детали;
• элементы для уплотнения и герметизации;
• штапики;
• штульпы;
• импост.

Рама состоит из профиля на пластиковой основе, внутри которого имеется стальное армирующее укрепление. Профиль соединяется между собой с помощью специальной сварки. Ее прочность очень высокая и поддается специальным испытаниям. Для того, чтобы соединить между собой стальной профиль с пластиковым, используют саморезы. Рама должна обеспечивать окну прочность и принимать на себя разного рода нагрузки.

Внутри створок также находится профиль из стали. Основная функция створки — обеспечение нормального закрытия и открытия окна в процессе его эксплуатации. Фурнитурой называют разного рода элементы, выполненные из стали, такие как ручка, навесы. Фурнитура обеспечивает проветривание окна, его открытие или закрытие. При выборе пластиковых окон особое внимание следует обратить на фурнитуру, так как от нее качества также зависит длительность эксплуатации пластиковых окон.

Стеклопакетом называют элемент, который способен пропускать свет в помещение. Различают окна с одним, двумя, тремя и более стеклопакетами. Два стекла в стеклопакете способны сформировать одну воздушную камеру. Для того, чтобы окно обладало хорошими тепло- и звукоизоляционными характеристика, вместо воздуха внутри камеры закачивается специальное газообразное вещество. Штапики чаще всего бывают пластиковыми, они удерживают стекло на окне.

Для того, чтобы придать окну дополнительную герметичность используется элемент в виде уплотнителя. С его помощью во внутрь помещения не попадает влага и холодный воздух. Если окон состоит из двух или более конструктивных элементов, то между ними устанавливается элемент в виде импоста. Эта деталь изготавливается из стального оцинкованного армирующего профиля или пластика. Пластиковый вариант импоста обеспечивает полное освобождение оконного проема. Стальные же элементы являются стационарными и фиксируются непосредственно в проеме, разделяя его на несколько частей.

Регулировка прижима пластикового окна и особенности ее выполнения

Регулировка окон требуется в том случае, если в процессе их эксплуатации возникают проблемы следующего характера:

1. Сквозняки. Если вас беспокоит продувание окон, особенно при сильном ветре, то необходимо отрегулировать прижим пластикового окна.

2. Рама задевается за нижнюю часть створки. В таком случае, актуально провисание створок. Для того, чтобы избавиться от данной проблемы установите вертикальные или горизонтальные регуляторы створок.

3. Для того, чтобы устранить проблему разбалтывания ручки, достаточно изменить место расположения пластины, которая находится внутри нее.

4. Если возникают трудности с поворачиванием ручки, то необходимо изменить место расположения створки или смазать фурнитурные детали в окне.

Различают множество вариантов пластиковых окон, которые различаются между собой по качеству, количеству стеклопакетов, прочности и т.д. Каждая фирма-производитель имеет индивидуальные особенности настройки окон.

Работой по регулировке пластиковых окон занимают профессионалы, однако, при соблюдении определенных правил, возможен вариант ее самостоятельного выполнения. Для того, чтобы отрегулировать пластиковое окно, в обязательном порядке потребуется наличие шестигранного ключа размером в четыре миллиметра и инструкции от производителя окна. Если характер поломок связан с некачественной установкой окна или длительной его эксплуатацией, то они вполне устраняются с помощью дополнительной регулировки или замены фурнитуры.

Различают несколько режимов регулировки пластиковых окон, выбор того или иного варианта зависит от характера неисправности. С помощью регулировки окна в горизонтальном направлении удается избавиться от небольшого скоса или сдвига рамы. Для этих целей необходимо получить доступ к верхним и нижним петлям. На них имеются отверстия для установки шестигранника. Окно регулируется в двух положениях как в горизонтальном, так и в вертикальном. Если шестигранник вращается по часовой стрелке, то окно притягивается к створке, в противном случае, получается ослабить крепление между окном и створкой и опустить нижнюю его часть.

Регулировка окна на верхней петле выполняется только при полном открытии окна. Учтите, что в таком случае, сдвинуть окно более чем на два миллиметра невозможно.

Для того, чтобы отрегулировать окно в вертикальном положении необходимо использовать нижнюю навесную петлю. Для этого, на петли открывается специальный колпачок, который позволяет открыть доступ к отверстию под шестигранник.

Если вращать шестигранник по часовой стрелке, то створка будет подниматься, в противном случае, удаётся добиться опускания створки. Регулировка окно удается также не более чем на два миллиметра.

Технология регулировки прижима пластиковых окон

Чаще всего, большинство проблем с пластиковыми окнами, устраняются посредством регулировки их прижима. С помощью выполнения данных действий удается избавиться от сквозняков в помещении и от тепловых потерь в зимнее время года.

Для проверки необходимости в регулировке прижима створки, необходимо поднести к окну спичку, если пламя неравномерное или вовсе затухнет, то необходимость в регулировке створки присутствует.

Для того, чтобы отрегулировать пластиковое окно используют эксцентрики, которые находятся на фурнитуре. Они располагаются сзади прижимных деталей ручки. Их регулировка осуществляется довольно быстро и просто.

Для плотного прижатия створки к поверхности рамы следует повернуть данный элемент по часовой стрелке. Поворачивание эксцентрика против часовой стрелки приведет к ослаблению створки.

Кроме того, на поверхности эксцентрика в большинстве пластиковых окон располагается специальный указатель, который помогает определить качество прижатия створки к раме. Если указатель находится ближе к уплотнителю, то прижим следует прижать.

В соотношении с качеством и типом фурнитуры на окне, для регулировки окон используются пассатижи или специальные пластины, установленные на створках. Регулировка окна позволяет сместить его не более чем на один миллиметр.

Кроме того, регулировка прижима створок осуществляется сезонно. То есть, в летнее время года, когда в помещении требуется свежий воздух, производится ослабление прижима, а в зимнее, для предотвращения тепловых потерь, прижим усиливается. Эксплуатация окна при наличии свободного прижима более долговечна, нежели при сильной его герметизации.

Рекомендации по регулировке прижима створки окна

Когда окно находится в открытом положении на нем модно увидеть торец. Данная деталь отличается наличием трех эксцентриков или цапфов. С помощью шестигранника осуществляется периодическая регулировка окон.

Более подробные указания по регулировке определенных окон можно узнать из инструкции от производителя по их эксплуатации. Однако, для большинства пластиковых окон, принцип их регулировки остается неизменным.

Для того, чтобы увеличить плотность прижима, следует повернуть шестигранник влево на два три миллиметра. Данный процесс довольно простой, однако следует соблюдать координацию при его выполнении. То есть, если слишком пережать винт, уплотнитель может повредиться. Все эксцентрики должны выставляться в одном положении, только в таком случае удастся добиться равномерного прижима на всем окне.

Обратите внимание, если настройка прижима выполняется впервые, то регулировка должна быть минимальной. По истечению длительного срока эксплуатации окна, следует увеличивать данное значение. Так как в процессе постоянного открытия, закрытия окна происходит износ резинок и их усыхание.

Если этого не сделать и слишком сильно прижать резинку, то она через пару месяцев подвергнется износу и придется ее менять. Для того, чтобы заменить старый уплотнитель, достаточно купить новый уплотнитель и установить его, регулирую при этом прижим. Уплотнитель ни в коем случае не должен быть слишком растянут, так как со временем он начнет пропускать воздух в помещение.

Полезные рекомендации по настройке и ремонту пластиковых окон

Если возникли проблемы с неисправностями ручек на пластиковых окнах, то достаточно повернуть ее под прямым углом. Далее следует открутить крепежи, которые фиксируют ее на окне, повернуть пластины в противоположном направлении и проверить исправность ручки. Если проблему решить не удалось, тогда достаточно открутить старую ручку и установить новую. Желательно выбирать фурнитуру от того же производителя, у которого вы покупали окна.

Если уплотнитель после регулировки прижима окна не выполняет своих функций, то существует необходимость его замены. В таком случае, следует ослабить уплотнитель до максимального значения, снять его со створок и установить новый. Замена уплотнителя актуальна один раз в восемь — десять лет. Данный элемент окна имеет отличные эксплуатационные характеристики и достаточно устойчив перед износом. При условии, что прижим окна не пережимается и окно эксплуатируется в стандартных условиях. При возникновении скрипа в уплотнителе при эксплуатации окна, достаточно смазать его с помощью машинного масла.

Если после исправления неисправностей на пластиковом окне, решить проблемы не удалось, то рекомендуем обратиться к специалистам, которые быстро и качественно смогут выполнить ремонт пластиковых окон. Гораздо легче устранить проблемы на начальном этапе их образования, нежели менять поврежденные детали или створки.

Немаловажным фактором длительной эксплуатации пластикового окна, являются условия его эксплуатации. Фурнитура окна должна быть хорошо отрегулирована. Запрещается мыть окно с помощью абразивных чистящих растворов и веществ. Для того, чтобы избавиться от загрязнений на окне, достаточно использовать обычный мыльный раствор или воду.

Как настроить баланс звука (слева — справа) в Windows 10

Сегодня я решил протестировать старые наушники-вкладыши, которые пылились у меня на столе, чтобы проверить, работают ли они. К сожалению, я обнаружил, что левый динамик не такой громкий, как правый. Использование его для прослушивания любой музыки меня дезориентирует. Я был на полпути к тому, чтобы выбросить эти наушники в мусорную корзину. Внезапно я вспомнил, что мы действительно можем регулировать баланс громкости в Windows.

Вот как я сделал это в своей Windows 10 Professional:

1. Щелкните правой кнопкой мыши значок громкости на панели задач. Появится что-то вроде того, что показано ниже, затем нажмите «Звуки


   ». Но если у вас есть что-то подобное ниже, нажмите «Открыть настройки звука». Откроется новая страница, в правой части этой страницы нажмите «Панель управления звуком». Пропустите шаг 2, перейдите сразу к шагу 3.


2. Появится новое окно, как показано ниже.


3. Щелкните вкладку «Воспроизведение».


   Когда появится окно выше, выберите активное устройство, затем нажмите «Свойства».
4. Теперь появится окно динамика, как показано ниже.


   Щелкните вкладку Уровни.
5. На вкладке «Уровни» нажмите кнопку «Баланс», как показано ниже.


6. Теперь появится окно баланса.

   Теперь мы можем настроить баланс между левым и правым динамиками. Лучше всего настраиваться во время прослушивания музыки. Таким образом, мы сразу узнаем наилучшую настройку баланса для наушников.

На основе предложения Мелани:

1. Щелкните правой кнопкой мыши значок громкости на панели задач. Щелкните Volume Mixer.

2. Щелкните динамик

3. Теперь вы на шаге 4 исходных шагов

Вот и все. Я надеюсь, что это помогает.

GD Star Рейтинг
загрузка …

Как настроить баланс звука (слева — справа) в Windows 10, 4.6 из 5 на основе 209 оценок

О Hardono

Входящий поиск

Контроль баланса динамиков, окна 10 баланса звука, окна 10 баланса звука, управление балансом звука, окна баланса динамиков 10, баланс звука, окна баланса громкости 10, управление балансом звука, окна управления балансом динамиков 10, баланс динамиков, баланс громкости, баланс динамиков окна 10, окна 10 баланс звука, баланс звука, проверка баланса динамика, настройка баланса динамика, баланс звука в Windows 10, баланс звука в окнах 10, регулировка баланса динамика, окна баланса наушников 10

5 Инструменты для изменения размера окна без изменения размера или установки определенного размера • Raymond.CC

При использовании Windows и различных программ вы могли заметить, что иногда, когда на экране есть окно или окно, и если вы хотите изменить его размеры, вы можете просто навести указатель мыши на край и перетащить окно другого размера. Дело в том, что некоторые окна позволяют изменять их размер по ширине и высоте, а некоторые — нет. Также не редкость, когда стандартная функция окна, такая как кнопка свертывания / разворачивания, отсутствует или становится неработоспособной, потому что программа отключила ее использование или полностью удалила ее.

В большинстве случаев окну был задан фиксированный размер, потому что программист считает, что это правильный размер, и его не нужно изменять. Это может расстраивать, если вы чувствуете, что окно должно быть больше, чтобы отображать больше информации, или меньше, чтобы соответствовать заданному размеру, возможно, чтобы сделать снимок экрана. Нам очень неприятно масштабировать изображение, потому что окно на 20 пикселей превышает ширину, чтобы поместиться на веб-странице, и его нельзя изменить. Масштабирование снижает качество изображения, и было бы гораздо лучше немного уменьшить окно, чем изменять размер изображения.

Существуют инструменты, которые могут помочь вам уменьшить или увеличить размер окон, которые обычно не дают такой возможности, или установить для окна предустановленный размер. Вот вам пять вариантов. Все инструменты были протестированы в 64-битной версии Windows 7.

1. Sizer

Sizer — это бесплатная утилита, которая позволяет изменять размер любого окна до точного предопределенного размера. Это чрезвычайно полезно при разработке веб-страниц, так как позволяет увидеть, как страница будет выглядеть при просмотре в меньшем размере, а также удобно при компилировании снимков экрана, позволяя легко поддерживать одинаковый размер окна для всех снимков экрана.Когда вы запускаете Sizer, на панели задач появляется значок со стрелками для изменения размеров, и вы можете щелкнуть правой кнопкой мыши и выбрать размер из предопределенного списка и любых пользовательских размеров, которые вы установили, последнее активное окно будет привязано к этому размеру.

Есть еще несколько способов изменить размер окна с помощью Sizer. Во время его работы переместите курсор мыши к любому краю или углу окна, размер которого вы МОЖЕТЕ изменить, и щелкните правой кнопкой мыши. Появится всплывающее меню со списком предопределенных размеров, и вы можете установить этот размер для окна.В некоторых окнах также есть системное меню, вызываемое правой кнопкой мыши, в которое вы также можете добавить запись для параметров Sizer по умолчанию. Кроме того, вы можете щелкнуть правой кнопкой мыши кнопку «Развернуть / свернуть» в окне.

Чтобы добавить новые размеры в меню или переопределить существующие, используйте диалог настройки Sizer. В дополнение к размерам окна по умолчанию, вы также можете установить его положение по умолчанию на 9 предустановок или произвольных координат, а также привязать окна к ближайшему размеру с помощью клавиши Ctrl.У Sizer есть портативная версия или версия установщика установки, существует сборка для разработки с улучшенной поддержкой 64-битной версии, если у вас возникли проблемы с запуском стандартной версии.

Загрузить Sizer

---

2. AutoSizer

Принцип работы Autosizer немного отличается, потому что он находится на панели задач, и когда заголовок или имя окна совпадает с одним в его списке, к нему могут применяться различные функции. окно. Вы можете развернуть, свернуть, восстановить или изменить размер и положение окна.Программа работает, отображая все открытые окна в верхней панели интерфейса, а те, которые должны быть обработаны, — в нижней. Чтобы выбрать окно для обработки, выделите его и нажмите кнопку Autosize.

После этого у вас будет возможность выбрать, что делать с окном, и можно установить нестандартный размер вместе с возможностью центрировать или расположить окно по указанным координатам. Флажок для установки окна всегда вверху доступен во всех режимах. Windows может быть идентифицирована либо по имени класса, либо по заголовку, обратите внимание, что многие диалоги в Windows могут иметь одно и то же имя класса, поэтому вам нужно будет вместо этого использовать сопоставление заголовков.

Значок в трее дает вам возможность повторно сканировать и применять настройки ко всем наблюдаемым открытым окнам и установить любое открытое в данный момент окно на самый верхний статус.

Загрузить AutoSizer

Как настроить визуальные параметры в Windows 7 для достижения максимальной производительности

Многие пользователи ПК не знают о множестве визуальных параметров, доступных в Windows 7. Существует множество эффектов анимации, параметров прозрачности, исчезновения меню и т. Д. На более медленных машинах это может снизить производительность системы.Кроме того, не всем нравится много загруженных визуальных эффектов.

Вот как настроить параметры по своему вкусу (некоторые параметры будут отсутствовать в системах, не поддерживающих Aero):

1. Откройте Пуск меню
2. Щелкните правой кнопкой мыши Компьютер
3. В контекстном меню выберите «Свойства».
4. На левой панели нажмите «Расширенные настройки системы»
5. В разделе «Производительность» нажмите кнопку «Настройки»
6. Откроется диалоговое окно, показанное на рисунке ниже
7. Убедитесь, что выбрана вкладка «Визуальные эффекты».
8. Удаляйте или добавляйте чеки к элементам в соответствии с вашими предпочтениями
9. Нажмите «ОК» и «ОК».

Если вы не против ввода длинных слов, вы можете сразу перейти к шагу 6, введя «SystemPropertiesPerformance» (без кавычек) в строке поиска Start .

Альтернативой индивидуальному выбору является использование одной из опций, перечисленных в верхней части диалогового окна. Вы можете позволить Windows выбрать то, что лучше всего подходит для вашей системы, настроить для лучшего внешнего вида или настроить для лучшей производительности.

Вот некоторые возможные эффекты, которые можно отключить для повышения производительности:

• Анимировать окна при сворачивании и разворачивании
• Анимации на панели задач и в меню «Пуск»
• Включить прозрачное стекло
• Появление меню с постепенным исчезновением или сдвигом
• Исчезнуть или сдвинуть всплывающие подсказки на вид
• Элементы меню исчезают после нажатия
• Показать тени под окнами
• Сдвиньте открытые комбинированные поля

Естественно, эта и все другие возможные настройки — дело личного выбора. Кроме того, влияние на производительность зависит от характера вашей конкретной системы.

Регулировка контрастности изображения в приложении Image Viewer — MATLAB и Simulink

Отрегулируйте контраст изображения в приложении Image Viewer

Изображение не имеет контрастности, когда нет резких различий между черным и белым. Яркость относится к общей яркости или темноте изображения. Регулировка контрастности работает путем манипулирования диапазоном отображения изображения. Пиксели с равным значением до или меньше минимального значения диапазона отображения отображаются черным цветом.Пиксели с равным значением до или больше максимального значения диапазона отображения отображаются белым цветом. Пикселей внутри диапазон отображения выглядит как плавный градиент оттенков серого. Регулировка контрастности значения пикселей во всем диапазоне отображения, раскрывая гораздо больше деталей изображения.

Диапазон отображения изображения по умолчанию определяется классом изображения. Например, диапазон отображения для изображений с типом данных uint8 составляет от 0 до 255. Если диапазон данных , или фактические минимальное и максимальное значения пикселей изображения данных, является более узким, чем диапазон отображения, то отображаемое изображение отображает не все оттенки серого от черного до белого.В этом случае вы можете улучшить контраст изображения, сокращение диапазона отображения для соответствия диапазону данных. Чтобы выделить определенные особенности изображения, вы может еще больше сузить диапазон отображения, чтобы он был меньше диапазона данных.

Приложение Image Viewer предлагает два инструмента, которые позволяют интерактивно изменять контрастность или яркость изображения. Инструмент Окно / Уровень позволяет вам чтобы изменить контраст и яркость, просто перетащив указатель мыши на изображение. Регулировка Инструмент контрастности отображает гистограмму значений пикселей изображения и графическое представление диапазон отображения, чтобы вы могли видеть, как диапазон отображения соотносится со значениями пикселей.

Настройте контрастность и яркость с помощью инструмента настройки контрастности

После открытия изображения в программе просмотра изображений откройте инструмент настройки контрастности. нажатие Настроить контраст на панели инструментов Image Viewer . Для большего Информацию об открытии изображения в Image Viewer см. в Open Image Viewer App.

Инструмент «Настроить контраст» отображает гистограмму значений пикселей и информацию о диапазон данных.Диапазон данных является фиксированным свойством данных изображения и не изменяется при диапазон отображения настраивается с помощью инструмента «Регулировка контрастности». Инструмент Настроить контраст также отображает окрашенное в красный цвет прямоугольное окно, называемое окном , наложенное на гистограмма. Окно прямо соответствует диапазону отображения изображения. Инструмент также показывает точные значения точных значений диапазона и расположения окна на гистограмма.

Например, на рисунке гистограмма для изображения показывает, что диапазон данных изображение от 7 до 253.Диапазон отображения — это диапазон отображения по умолчанию для uint8 тип данных, от 0 до 255. Следовательно, ни один пиксель не отображается как черный или белый. Кроме того, гистограмма показывает, что многие значения пикселей сгруппированы в середине диапазон отображения, что объясняет, почему сложно различить средне-серые значения пикселей.

Для увеличения контрастности изображения сузьте диапазон значений пикселей. Чтобы увеличить яркости изображения сместите диапазон в сторону больших значений пикселей. Есть три способа отрегулируйте диапазон отображения изображения.

• Вы можете настроить диапазон отображения интерактивно, манипулируя окном. Отрегулировать минимальное и максимальное значение диапазона отображения, щелкнув и перетащив влево и правый край окна. Измените положение окна, нажав и перетаскивание внутренней части окна.

• Вы можете ввести определенные значения для размера, ширины и центра окна.Вы также можно определить эти значения, нажав кнопку-пипетку, связанную с этими поля. Когда вы это сделаете, указатель примет форму пипетки. Расположите глаз указатель пипетки на пиксель изображения, который должен быть минимальным (или максимальное значение) и щелкните кнопкой мыши.

• Вы можете позволить инструменту «Настроить контраст» автоматически масштабировать диапазон отображения. когда вы выбираете опцию, инструмент делает диапазон отображения равен диапазону данных изображения. Когда вы выбираете вариант, инструмент удаляет равный процент пикселей сверху и снизу диапазона отображения. По умолчанию инструмент удаляет 2% пикселей, другими словами, верхний 1% и нижний 1% пикселей. (Эту же операцию можно выполнить с помощью функции stretchlim .)

Диапазон отображения изображения, отображаемого в окне просмотра изображений , обновляется в реальном времени при изменении диапазона отображения. Image Viewer также обновляет отображать значения диапазона, отображаемые в правом нижнем углу окна приложения.

Например, на рисунке окно показывает, что диапазон отображения изображения равен От 12 до 193. Яркие пиксели кажутся намного ярче, чем на исходном изображении. Есть лучше контраст между пикселями с одинаковыми значениями серого, например, для столбов и крыши купольные постройки.

Отрегулируйте контрастность и яркость с помощью инструмента Window / Level

Чтобы запустить инструмент Window / Level, щелкните Window / Level на панели инструментов Image Viewer или выберите вариант из программы просмотра изображений Инструменты меню.

Наведите указатель на изображение. Указатель изменится на Окно / курсор уровня. Чтобы настроить контрастность изображения, щелкните и перетащите мышь по горизонтали. Чтобы настроить яркость изображения, щелкните и перетащите мышь вертикально.

Если у вас также открыт инструмент «Регулировка контрастности», то настройки контрастности, которые вы выполняете с помощью инструмент «Окно / уровень» немедленно корректирует окно с помощью инструмента «Регулировка контрастности». За Например, если вы увеличиваете яркость с помощью инструмента Window / Level, то окно в Инструмент регулировки контрастности смещается вправо.

Когда вы закрываете инструмент «Настроить контраст», инструмент «Окно / уровень» остается активным. Остановиться инструмент Окно / Уровень, нажмите кнопку Окно / Уровень или любую из кнопок навигации на изображении Панель инструментов Viewer .

Сделать настройку контраста постоянным

Инструменты «Настроить контраст» и «Окно / уровень» регулируют значения пикселей, используемых для отображать изображение в программе Image Viewer , но не изменять фактические данные изображения.

При использовании инструмента «Регулировка контрастности» вы можете изменять значения пикселей в изображении для отражения регулировки контрастности, нажав кнопку Adjust Data . Когда ты нажмите кнопку Настроить данные , гистограмма обновится. Тогда ты можешь при необходимости снова отрегулируйте контраст. Если у вас есть другие интерактивные модульные окна инструментов открытые, они обновятся автоматически, чтобы отразить настройку контрастности.

Примечание

Кнопка Adjust Data недоступна, пока вы не внесете изменения контрастности изображения.

Когда вы закрываете Image Viewer , приложение не сохраняет измененные данные изображения. Чтобы сохранить эти измененные значения, используйте опцию из Средство просмотра изображений меню для сохранения измененных данных в файле или использования возможность сохранить измененные данные в переменная рабочей области.
