Интерьера чертеж: Чертежи дизайн-проектов интерьера

На базе плана помещения после реконструкции разрабатывается план экспликации помещений с учетом расстановки мебели. Отдельно оформляется план расстановки мебели (без прорисовки деталей мебели, схематично).

На следующем этапе работы над дизайн-проектом уточняются стилистические предпочтения хозяев квартиры или дома. Цветовая гамма для всех помещений, мебель, отделочные материалы выбираются исходя из индивидуальных вкусов жильцов и с учетом модных тенденций и законов построения комфортного жилья. Трехмерная визуализация позволяет получить полное представление о будущем интерьере, а также произвести необходимые корректировки и согласования.

Следующий этап работы дизайнера — самый важный и трудоемкий — создание комплекта рабочих чертежей, необходимых для воплощения в жизнь всех идей дизайнера. Строительные чертежи выполняются в соответствии с существующими строительными нормами.

В комплект чертежей входит:

План раскладки пола, план габаритов раскладки пола — это чертеж помещений с отображением типов напольных покрытий (паркета, плитки и др.), с указанием материалов, рисунков и размеров.

План построения потолков, план габаритов построения потолков — это чертеж с указанием типов материалов, а также размеров, необходимых для создания определенного вида потолка. В случае создания сложных многоуровневых потолков дизайнером осуществляется также построение потолков в разрезе.

В дизайн-проект входят также план включения света по группам, план расстановки выключателей и план расстановки розеток.

Дизайнером интерьера обязательно выполняется также план развертки стен с указанием размеров мебели, расположения элементов по высоте и т.д.

На основе грамотно созданных чертежей строительная бригада сможет выполнять строительно-отделочные работы любой сложности.

Состав проекта АИ. Жилой интерьер.

Состав комплекта проектной документации жилого интерьера (дизайн-проект).

Раздел «Архитектурные решения интерьера (АИ)»,

стадия «Рабочая документация (РД)».

В данном разделе представлен пример полного комплекта проектой документации раздела «Архитектурные решения интерьера (АИ), стадии «Рабочая документация» (РД) (он же «дизайн-проект») для  частных жилых интерьеров с визуализациями первого типа.

Данный альбом представлен в целях пояснить состав проектной документации, а также назначения того или иного листа проектной документации. Проект передается Заказчику в электронном виде в PDF, DWG, PLA, форматах и на бумажном носителе в двух вариантах. В данном примере PDF растрирован в JPEG с потерей качества.

0 Обложка

1 Титульный лист

2 Ведомость листов основного комплекта. Пояснительная записка.

3 Правила пожарной безопасности при производстве работ по переустройству помещений.

4 Существующая ситуация. М 1_50.

5 Планировочное решение. М 1_50.

6 Расстановка мебели. М 1_50.

7 План демонтажа существующих конструкций. М 1_50.

8 План монтажа перегородок. М 1_50.

9 План напольных покрытий. М 1_50.

10 План покрытий стен. М 1_50.

11 План покрытий потолка. М 1_50.

12 План расположения розеток и выводов кабеля. М 1_50.

13 План расположения источников света. М 1_50.

14 Расположение выключателей. Группы включения света. М 1_50.

15 План привязки системы _Теплый пол_. М 1_50.

16 План системы кондиционирования (Рекомендация по размещению блоков). М 1_50.

17 План привязки точек водоснабжения и канализации. М 1_50.

18 Сводный план сетей. М 1_50.

19 Развертка 1А-1К. М 1_40.

20 Развертка 2А-2Е. М 1_40.

21 Индивидуальные накладные панели. Маркировка

22 Индивидуальные накладные панели. Вид А-1, А-2, Б-1, Б-2. М 1_25.

23 Биокамин. Виды. М 1_25.

24 Текстуры отделочных материалов.

25 Ведомость мебельных и сантехнических элементов. Лист 1 из 5.

26 Ведомость мебельных и сантехнических элементов. Лист 2 из 5.

27 Ведомость мебельных и сантехнических элементов. Лист 3 из 5.

28 Ведомость мебельных и сантехнических элементов. Лист 4 из 5.

29 Ведомость мебельных и сантехнических элементов. Лист 5 из 5.

30 Ведомость материалов. Лист 1 из 6.

31 Ведомость материалов. Лист 2 из 6.

32 Ведомость материалов. Лист 3 из 6.

33 Ведомость материалов. Лист 4 из 6.

34 Ведомость материалов. Лист 5 из 6.

35 Ведомость материалов. Лист 6 из 6.

36 Визуализация. Общий вид. Ракурс 1.

37 Визуализация. Общий вид. Ракурс 2.

38 Визуализация. Общий вид. Ракурс 3.

39 Визуализация. Общий вид. Ракурс 4.

Показать больше

Состав проекта (список).

Раздел АР (Архитектурые решения), стадия РД (Рабочая документация).

1.       Архитектурно-пояснительная записка.
2.       Обмерный план.
3.1.    Эскизная планировка (2-4 варианта).
3.2.    Планировочное решение. Поэтажные планы с экспликаций помещений, габаритными размерами.
4.       План расстановки и привязки мебельных и сантехнических элементов.
5.       Монтажа / демонтажа перегородок / конструкций.

          объект с любого ракурса.
18.2.  Визуализация итоговых проектных решений в программном комплексе Artlantis Studio. Изображения в формате JPEG.

рабочие чертежи, дизайн интерьера

#1

А я думал, что такие рабочки только девочки могут делать ;)))))))))))))))))))
Это что-то видимо из-за океана в перемешку со старыми советскими гостами-стандартами.
Его «величество» рынок, все ставит на свои «места». Главное — клиент доволен.
А клиент доволен, да? :))))))))))))))))))))))

#2

клиент оч доволен…в студию пожалуйста рабочку которую мальчики рисуют..)

#3

#4

Нормальный проект. Главное что строителям будет все понятно по крайней мере на 1 взгляд. Единственная сложность восприятия была по потолкам я бы убрал с данного листа все лишние и оставил только потолки с отметками и перепадами

#5

видимо тот кто разрабатывал этот проект, ни разу не открывал ГОСТы хотя бы на оформление ПСД, данный «проект» может только годиться для студента и то могут зарубить!

#6

Чертежи выполнены нормально разобраться то можно что куда клеить и вкручивать. Но вот называть их рабочими я бы не стал. скорее всего они походят на стадию «П»

#7

подскажите, где можно посмотреть или скачать пример рабочки выполненной в соответствии со всеми существующими СНИПами и ГОСТами? а если в .dwg есть такой пример, то вообще было бы супер!!! а то я сколько не смотрю проекты, каждый делает как хочет, а хочется как надо…

#8

спасибо 😉

#9

Думаю, полезно будет почитать. Еще со школы рисование и фотография были моими увелечениями. Недавно я решила пропробовать себя в дизайне интерьеров. Мне кажется, начинающим и тем, кто только собирается начать ремонт, но не знает, с какой стороны к нему подойти, будет полезна эта статья http://ezo-here.

#10

Слабенький проект

чертежная документация, визуализация, спецификация, пояснительная записка

Дизайн-проект — это пакет документов, который детально отражает концепцию будущего интерьера: цветовые решения, композицию, расположение мебели и света.

В полный пакет дизайн-проекта входят:

• чертежи,
• визуализация,
• спецификация,
• пояснительная записка.

В зависимости от сложности проекта и объема работ состав дизайн-проекта может меняться. Например, не включать пояснительную записку или спецификацию. Когда заказчик и дизайнер заключают договор, они уточняют список документов, который нужно подготовить.

Чертежная документация

Чертежи нужны прежде всего строителям. Чертежная документация отражает пошагово, как нужно проводить ремонтные работы по конкретному проекту.

Прежде чем разработать схемы и чертежи, дизайнер замеряет объект.

В чертежно-проектной документации обязательно указывается:

• монтаж и демонтаж стеновых конструкций и перегородок;
• расположение электрических выводов — розеток, выключателей, светильников. При этом автор проекта должен учитывать нормативы мощности;
• расположение сантехники,
• кладка плитки;
• расстановка мебели;
• план отделки полов и потолков. Указывается вид отделочных материалов;
• схема открывания дверей — указывается вид полотна, размеры, в какую сторону открываются двери;
• развертка стен показывает фронтальную проекцию стен в помещениях. Это помогает распределить количество используемых материалов, составить разметку розеток, определить место гипсокартонных конструкций.

1. План обмера помещения.

Показывает основные параметры всех помещений объекта до перепланировки. В плане указываются:

• точные размеры всех комнат,
• высота потолков,
• параметры оконных и дверных проемов,
• схемы расположения канализации, электропровода, газопровода и т.д.

2. Планы по сносу и возведению стен.

На данных планах выделяются стеновые конструкции и перегородки, которые подлежат сносу и возведению. Важно проследить, чтобы документы не противоречили друг другу, так как от них зависит дальнейшая планировка всех помещений.

3. План помещения после перепланировки с обмерами.

Планы по сносу и возведению стен совмещаются. В результате составляется чертеж с итоговым расположением стен и перегородок.

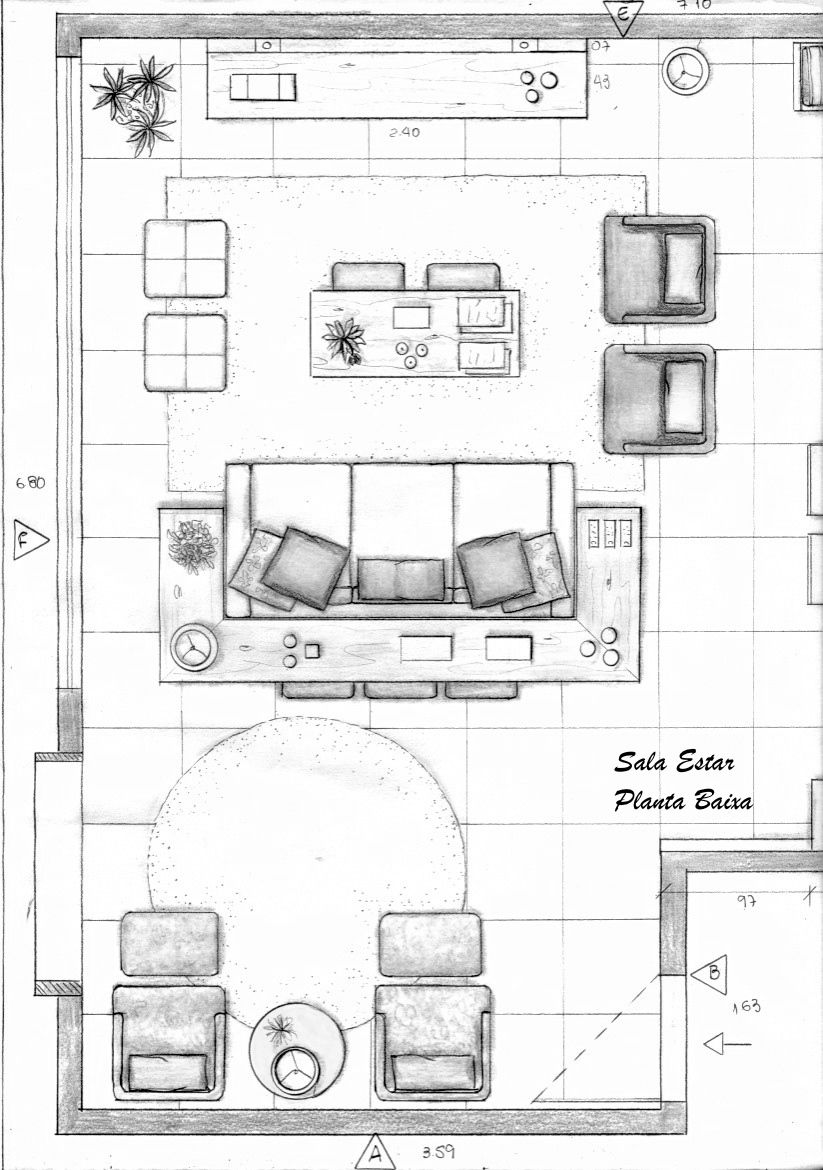

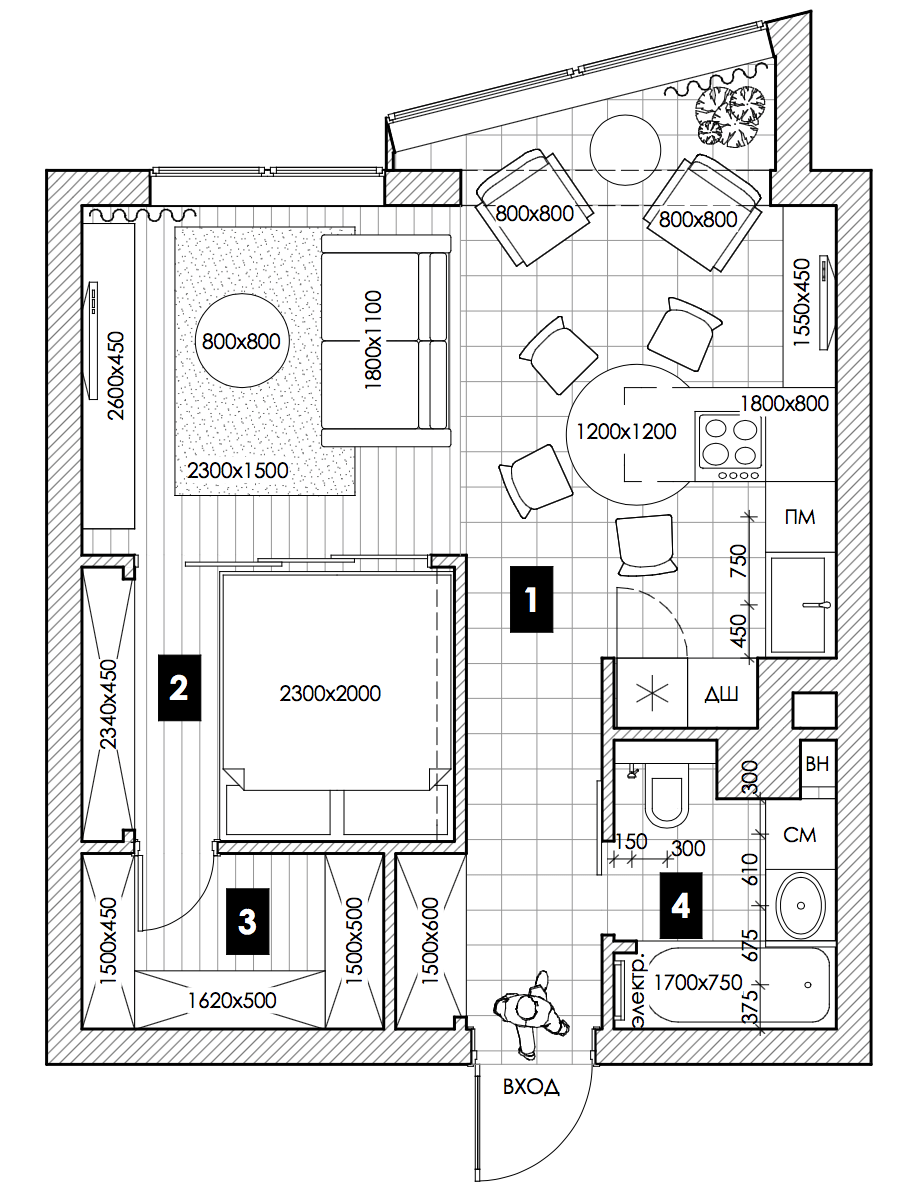

4. План помещения после перепланировки с обмерами и расстановкой мебели.

Чертеж определяет расположение предметов интерьера и мебели. Дизайнер должен учесть реальные размеры самой комнаты, а также мебели, техники и светильников. От этого зависит, насколько точно проект будет реализован и насколько помещения будут удобными для владельцев.

5. План электромонтажных работ.

После того как дизайнер согласовал с заказчиком план помещения и расстановку мебели, он разрабатывает план электромонтажных работ. Чертеж отображает установку и размещение электротехники, осветительных приборов, выключателей и розеток.

6. План электромонтажа с обмерами и расстановкой мебели.

Чертеж совмещает план расстановки мебели и схему расположения электроприборов. Он наглядно показывает, как совмещается обстановки, бытовая техника и освещение.

7. План напольных покрытий.

Показывает, какой тип покрытия будет использоваться в помещениях. На чертеже должно быть указано начало направления раскладки, высота подиумов. Размечаются стыковые элементы, рассчитывается площадь покрываемой поверхности.

8. План потолков.

Указывает на типы материалов в комнатах, площадь и радиус покрываемых поверхностей. В документе рассчитывается, где нужно возвести потолочные конструкции. Учитываются разные типы, начиная от световых карнизов до многоуровневых элементов.

9. План маяков разверток.

Помогает быстро сориентироваться в помещениях и развертках стен. Они обозначаются специальными номерами – маяками соответствующей развертки.

10. Развертка стен санузлов.

Учитывает типы покрытия, линии стыков и площадь покрываемой поверхности стен. Указывает на расположение объектов, предметов быта и мебели санузлов.

11. Развертка стен и раскладки плитки.

Позволяет увидеть, на каких участках расположены элементы оборудования или встроенные конструкции. Указываются типы покрытий, отделка и направления раскладки этих покрытий. Также обозначаются двери, ниши, арки элементы декора и другие элементы.

12. Экспликация.

Дает итоговое представление о параметрах всех помещений после ремонта.

Комплект чертежной документации варьируется в зависимости от характеристик объекта. Могут создаваться отдельные схемы и планы для сложных элементов помещений – вентиляционных систем, систем кондиционирования и отопления. Также отдельно могут рассматриваться сложные элементы помещения – ниши, арки, лестницы и прочее.

Визуализация

Визуализация — документ, который помогает заказчику представить будущий интерьер.

Автор проекта отображает фактуру и цветовую гамму покрытий, расстановку мебели и предметов декора, освещения.

Часто дизайнер предлагает несколько вариантов интерьера, из которых клиент может выбрать наиболее близкий его вкусам и внести корректировки.

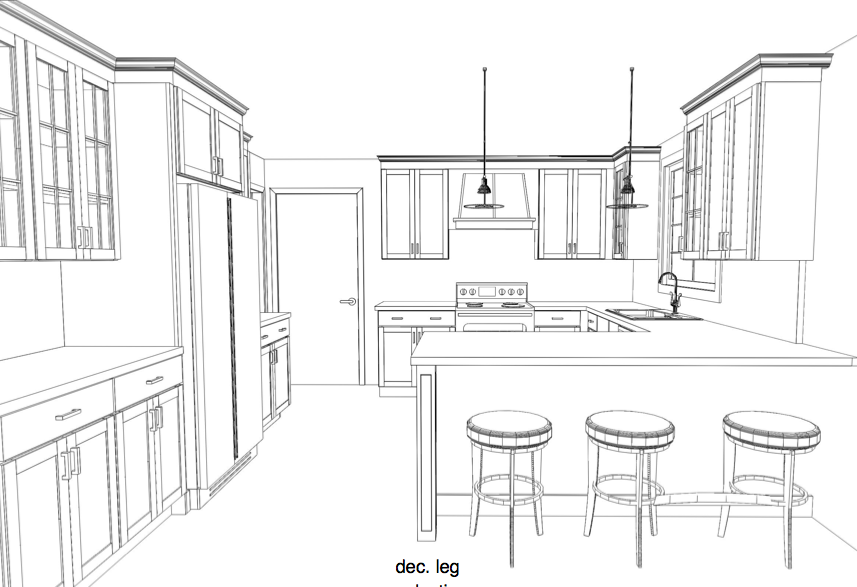

Визуализация может быть выполнена в разных вариациях: эскиз, 3D-визуализация, коллаж.

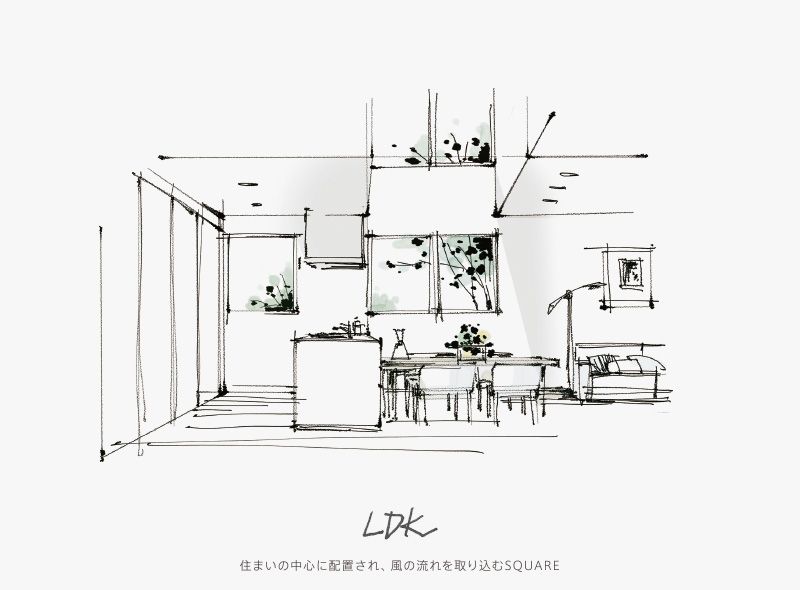

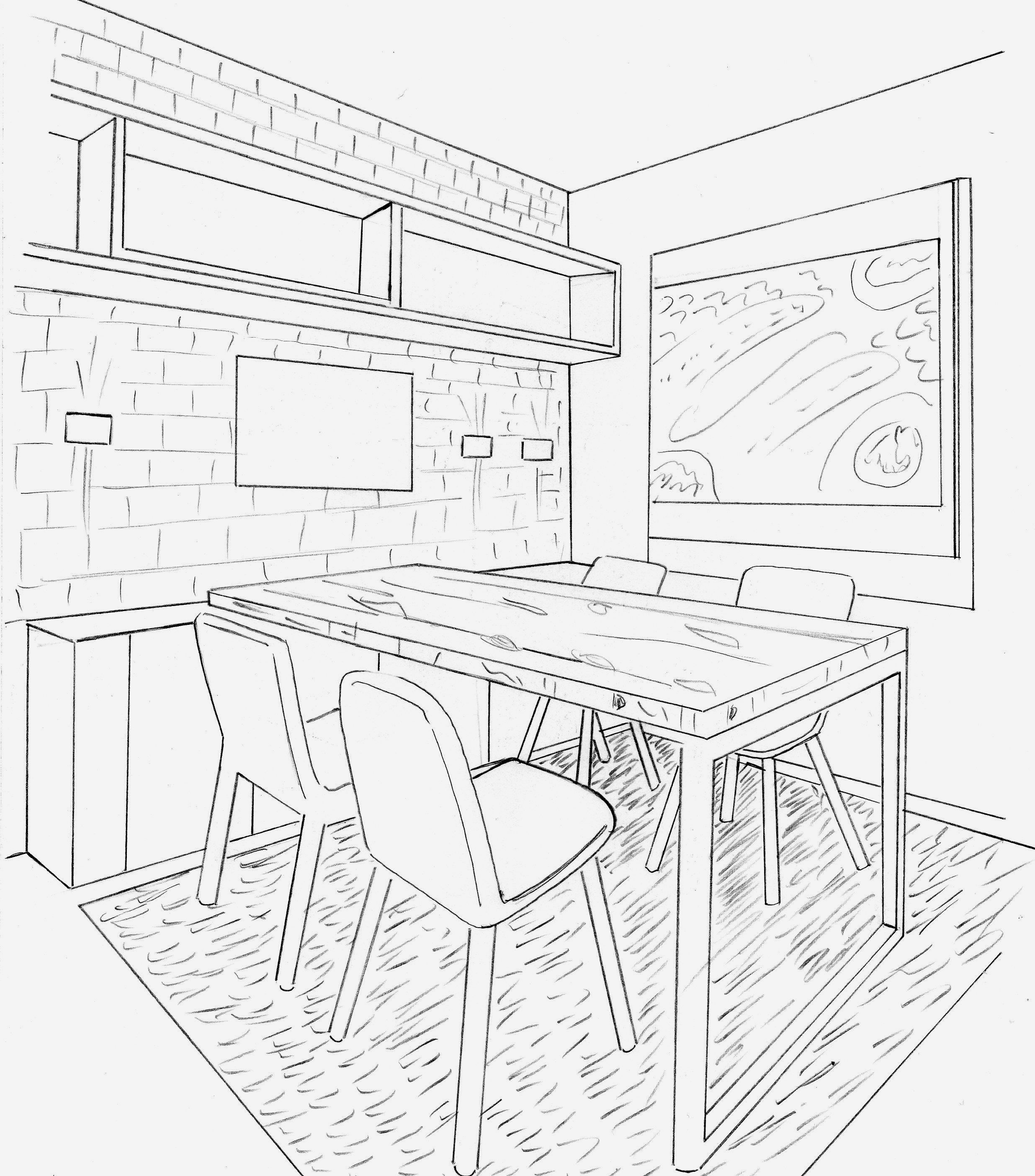

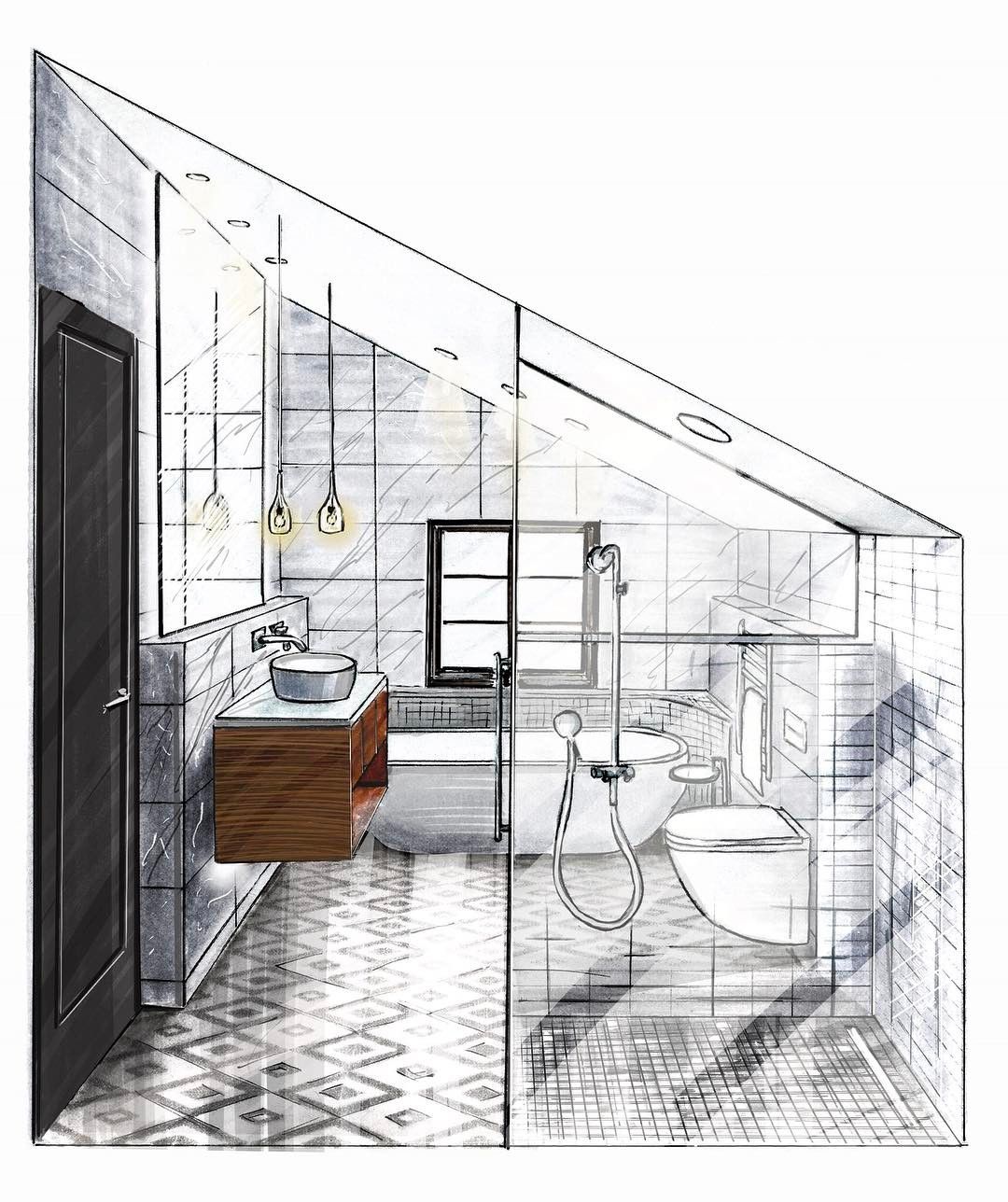

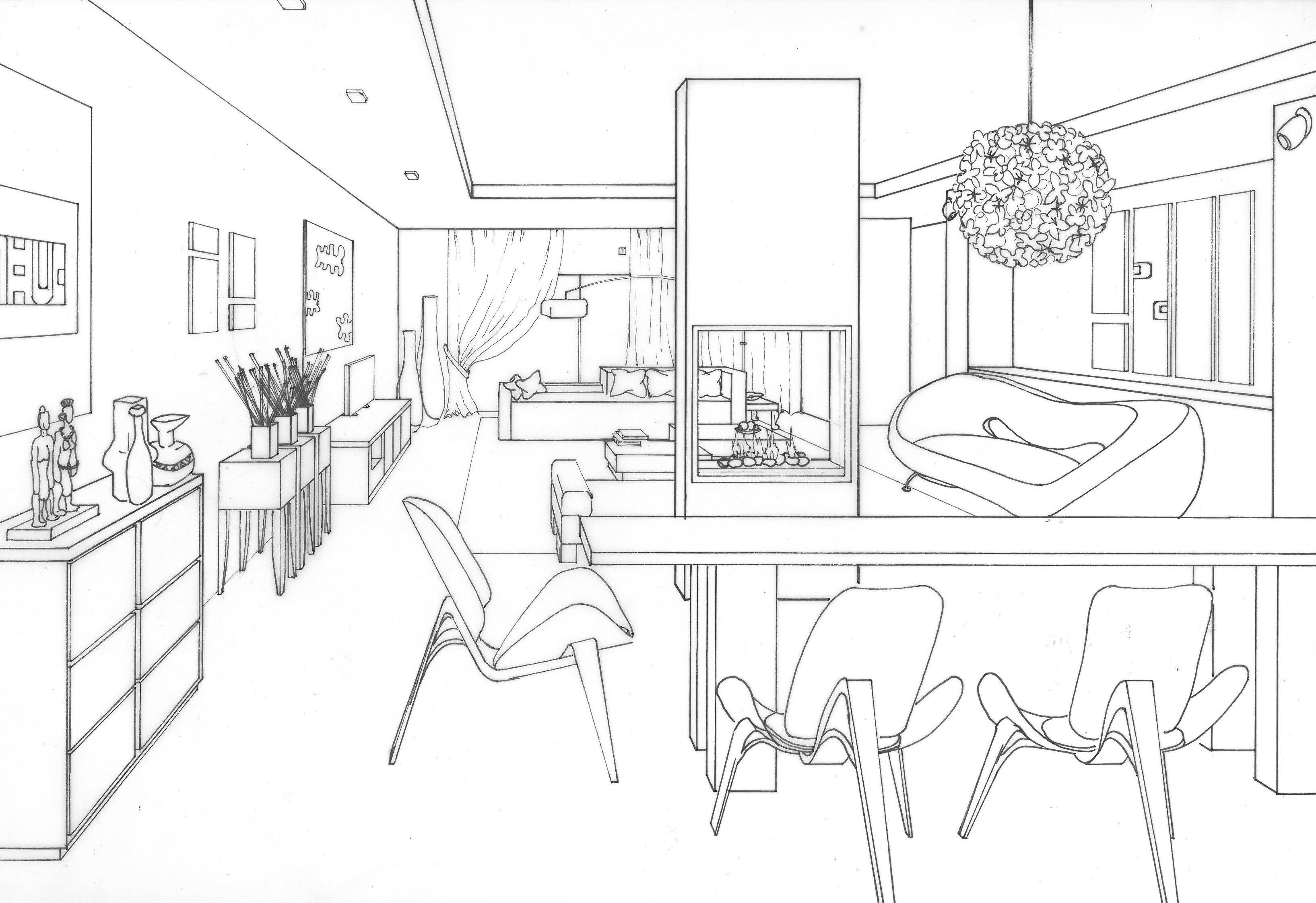

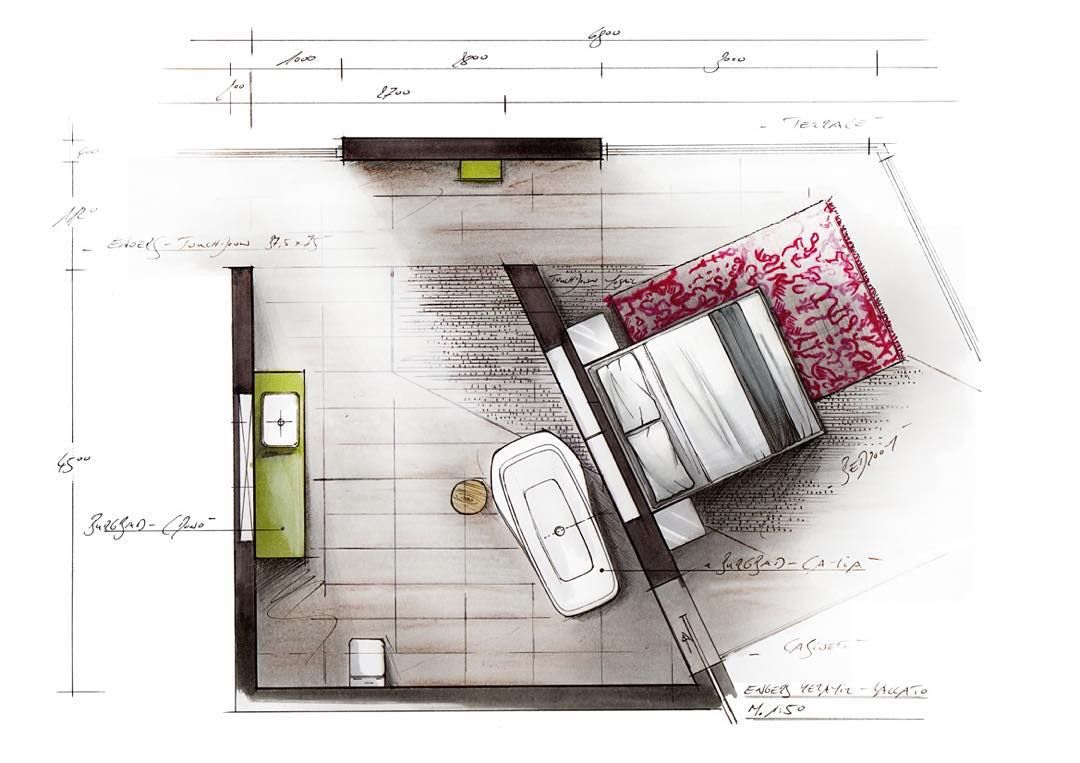

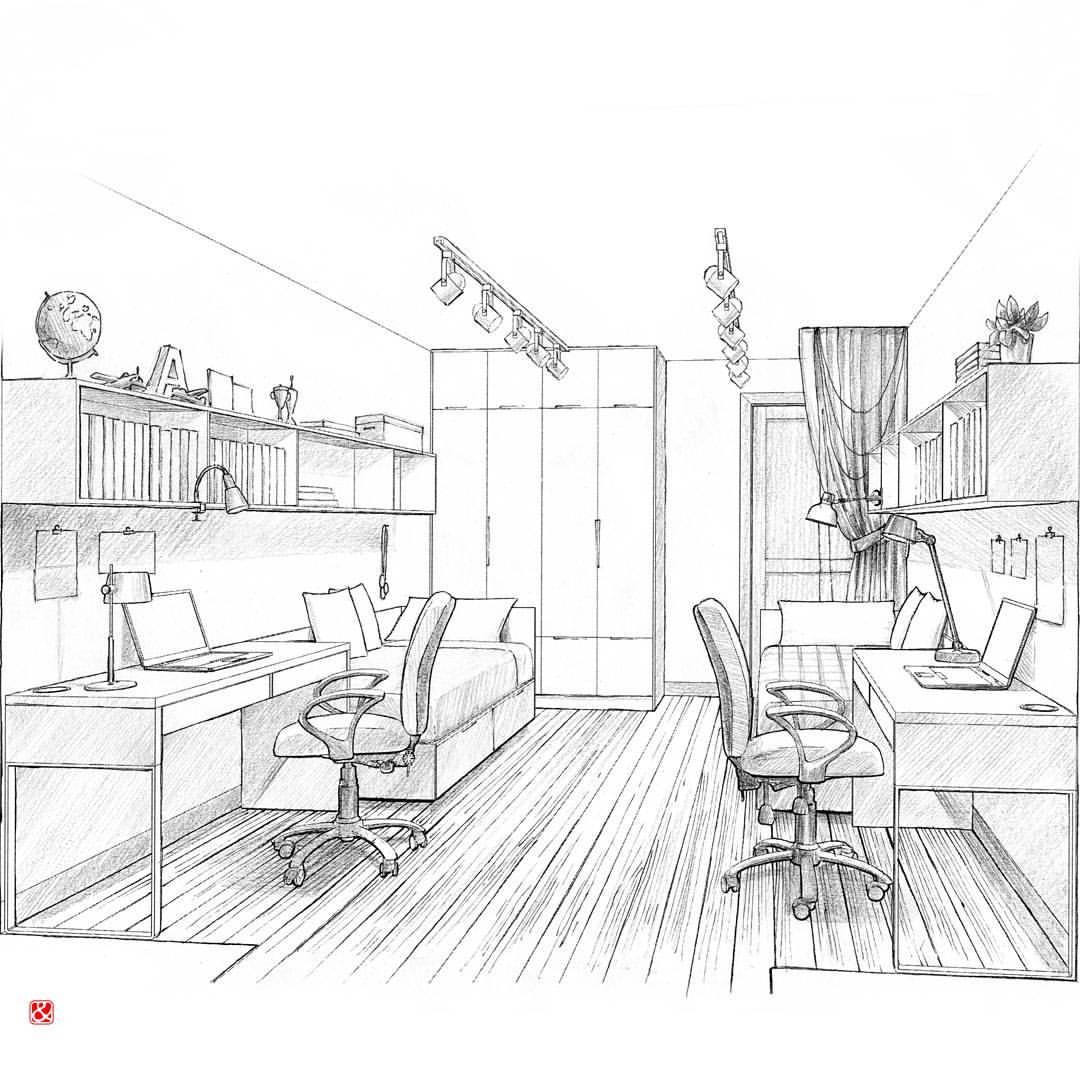

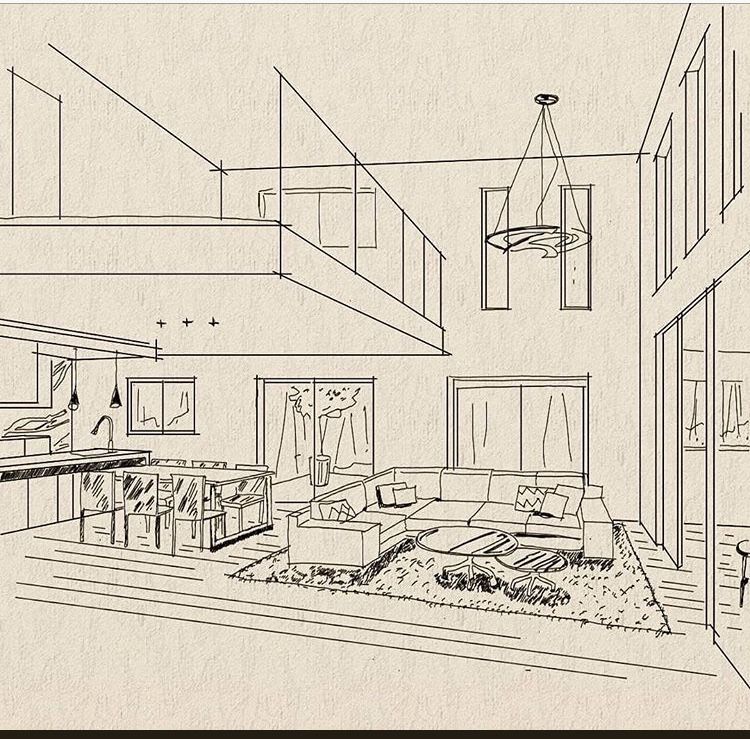

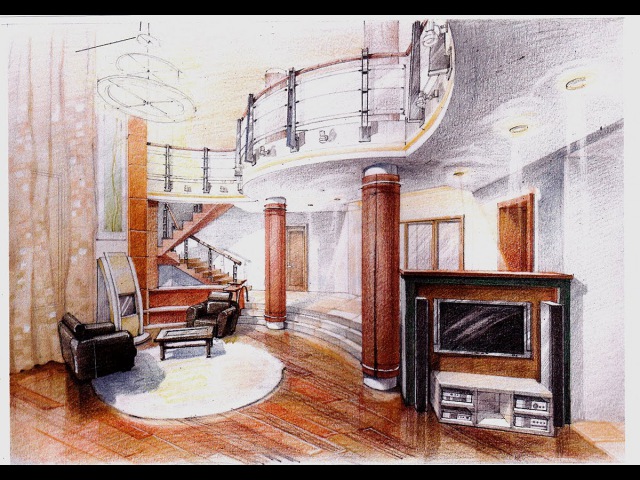

Эскиз от руки акварелью, карандашом, маркером. Такая подача удобна, когда нужно быстро отразить пожелания заказчика, внести изменения на ходу. Требует от дизайнера высоких художественных навыков. Каждый ракурс должен быть нарисован с нуля.

Компьютерная 3D-визуализация – занимает больше времени чем «ручная подача». Дизайнер должен отлично владеть компьютерными программами и знать, где он может взять 3D-объекты для вставки в визуализацию.

Компьютерная визуализация дает самое реалистичное представление о будущем интерьере.

Коллажи и борды удобно использовать, когда требуется сравнить фактуры и цвета мебели, декора и отделки.

Также существует смешанная техника – эскизы от руки форматируются, обрабатываются на компьютере и компонуются, например в коллаж.

Ведомость

Ведомость – документ, в котором отражается количество отделочных материалов для помещений. На этой основе рассчитывается примерная стоимость проекта.

В идеале ведомость составляется на этапе разработки дизайн-проекта, чтобы заказчик сразу понимал бюджет и мог скорректировать какие-то позиции. Например, подобрать более дешевые аналоги, если реализация окажется слишком дорогой.

Спецификация

Пояснительная записка

В пояснительной записке описывается общая концепция проекта и детально расписывается композиция интерьера для каждого помещения: функциональные, технические, декоративные решения проекта.

———————-

Смотрите также по теме:

Самопрезентация дизайнера

Анкета для заказчика дизайн-проекта

Авторское право при создании портфолио дизайнера интерьера

7 ошибок перепланировки. Мелочи, из-за которых может рухнуть проект

Состав проекта на дизайн интерьера

Дизайн интерьера включает в себя:

1. Техническое задание — грамотно составленный список Ваших пожеланий, дающий гарантию того, что все будет выполнено согласно Вашим требованиям. На данном этапе происходит знакомство дизайнера и заказчика. Дизайнер должен понять основные потребности заказчика, его вкусовые предпочтения, привычки, хобби, увлечение и т.п. В момент составления технического задания в основном говорит заказчик, а дизайнер слушает и пытается понять его, чтобы в дальнейшем сделать проект максимально комфортным, удобным для заказчика.

2. Предварительные варианты дизайна с учетом Ваших желаний, что позволяет спланировать расположение комнат, расстановку мебели, стилевые решения.

3. 3D-визуализация — фотореалистичное изображения с разных ракурсов каждого помещения Вашей квартиры, позволяющее Вам увидеть Вашу «мечту» в реальности, с учетом всех деталей, которые дизайнеры с Вами уже отобразили в Техническом Задании. 3D-визуализация является важным этап при создании дизайна интерьера. На данном этапе Вы можете бесплатно примерить понравившийся интерьер и посмотреть на сколько комфортно Вам будет находиться в таком помещении с учетом подобранных конкретные отделочные материалов, мебели, оборудования.

4. Рабочая документация — создание чертежей, схем, развертки стен, ведомость материалов, мебели и оборудования. этот перечень документов позволит Вам сэкономить время, рассчитать бюджет, учитывая все работы и материалы. Для того, чтобы воплотить в жизнь все что было придумано и предложено дизайнером на этапе 3D-визуализации, необходимо грамотно разработанные комплект чертежей и схем.

Дизайн интерьера квартиры заказать недорого в Москве

Базовый

Бизнес

Комфорт

Премиум

• Выезд дизайнера на объект
• Пояснительная записка
• Обмерный план
• План демонтажа
• План монтажа
• План расстановки мебели и сантехнического оборудования
• План размещения сантехнических приборов
• План потолков с указанием типа потолка
• План потолков с размещением потолочного декора
• План размещения осветительных приборов
• План размещения слаботочных и силовых розеток
• План размещения теплых полов
• План пола с указанием типа напольного покрытия
• Спецификация дверей
• Разработка нестандартных элементов
• План развертки стен помещений в мокрых зонах
• План раскладки плитки в санузлах
• 3D-визуализация
• Авторский надзор
• Технический надзор
• Выезд в магазины и шоурумы
• Разработка инженерных проектов

Для того, чтобы работа над дизайном интерьера прошла более плодотворно, за каждым объектом закрепляются специалисты: дизайнер и инженер. Они выезжают на квартиру для первичного осмотра и знакомства с заказчиком. Анализ планов БТИ, визуального осмотра инженерии. Также производится детальная фотосессия объекта.

Альбом должен содержать достаточно сведений для проведения всех ремонтных работ от начального до финального этапа. Содержание проекта отражает состав его чертежей. В пояснительной записке указывается общая информация об объекте: состояние, тип объекта, сведения о стилевом решении.

Качество и точность данного чертежа влияет на весь остальной проект. Он является подосновой для всех остальных чертежей. На нем отображаются размеры, а также основные узлы коммуникаций: газ, вода, отопление, трубы, стояки, вентиляция, проемы окон и дверей, высоты порогов входных двверей и т.д. Также, если есть какие-то особенности помещения, они тоже отображаются на данном чертеже.

На данном чертеже указывается план сноса межкомнатных перегородок, также подлежащие замене балконные и оконные блоки, радиаторы; описывается демонтаж старых отделочных материалов. Данный чертеж необходим строителям для выполнения первых этапов строительных работ и оценке их трудоемкости. Необходимо понимать, что для проведения демонтажных работ необходимо получить соответствующее разрешение. На чертеже обязательно указывается название и тип отделочных материалов, которые позже будут использоваться для возведения новой конфигурации межкомнатных перегородок и других объектов. Это необходимо для составления будущей сметы на материалы.

На плане монтажа указываются конфигурация всех новых перегородок, дверных проемов и ниш. Обязательно указываются размеры. Данный чертеж, как и план демонтажа требуется для получения разрешения на перепланировку в соответствии с запланированным дизайном интерьера. План возводимых перегородок дает информацию о размерах и привязках к дверным и оконным проемам.

Данный чертеж прорабатывается очень детально. В его основе лежит информация и пожелания, которые прописываются в техническом задании, заполненном вместе с заказчиком. Данное задание выполняется в трех разных вариантах. На чертеже не только указывается располажение мебели, но и учитывается функциональность зон, эргономика пространства, продумыватся влияние различных источников освещения. Зоне кухни и столовой уделяется особое внимание, указывается мебель с учетом габаритных размеров и расположением бытовой техники в соответствии с пожеланиями заказчика. Разработка каждой комнаты и функциональных зон выполняется по правилам с использованием знаний признанных во всем мире предшественников: Peter Neufert, Ludwig Neff и многих других специалистов.

Этот чертеж связан с инженерными проектами канализации и водоснабжения и составляется для всех мокрых зон: санузла, котельной, ванной, кухни. Изначально выполняется подбор всей сантехники оборудования, смесителей и т. п. Затем указываются привязки к осям. Ревизионные люки показываются условно, прописывается установка фильтров и другого необходимого оборудования, предварительно согласованного с заказчиком и управляющей компанией застройщика.

Когда дизайнер начинает работать над планом потолков, он уже точно понимает, какой тип вентиляционной системы он будет использовать в интерьере, тип светильников, его характеристики. От этих и многих других параметров зависит высота опуска потолка, выбор материала для потолка, отделки. Указываются точные «привязки», отмечаются уровни потолочных конструкций, отдельно выносятся на лист разрезы с детализацией сложных элементов, указывается количество необходимого материала.

Здесь подробно описываются планы по декору, карнизам, зеркалам и т. д. с размерами.

На этом чертеже размещаются светильники и электровыводы с примечанием функциональности использования, характеристик. Фоном на плане специально оставляется слой с контуром мебели для того, чтобы заказчик понимал, функциональность и рациональность размещения данного источника света. Каждый светильник имеет свои параметры свечения — их нужно закладывать сразу, правильно рассчитанное освещение равномерно распределяет свет по комнате, без неравномерных переходов и яркого блеска с правильной интенсивностью. Для разных типов помещений необходимо соблюсти все соответствующие нормативы.

В данном разделе указывается общее количество силовых и слаботочных выводов, а также место их расположение. Это чертеж необходим строителям для качественного выполнения работ на объекте, а также он необходим для плана электрических сетей. Данный чертеж может оказаться остаточно насыщенным, поскольку в современных квартирах очень много электрических приборов и портативных устройств, требующих зарядки.

Электрические полы существуют трех типов: термоматы, кабельные, инфракрасные. Инфракрасные полы самые эффективные, так как имеют самый высокий КПД. На чертеже полы размещаются в тех зонах, где это целесообразно. План теплых полов является частью инжирного проекта по электроснабжению. Теплые полы размещаются согласно их рациональному использованию.

В этом разделе отмечается тип напольного покрытия в привязке к помещениям с рисунком укладки. Также отмечаются плинтуса, ступени и подиумы.

Данный план несет информацию о толщине напольных покрытий, изоляционном материале, гидроизоляции пола, толщине напольной плитки. «Пироги» полов для каждого типа напольного покрытия с указанием каждого материала и его толщины для правильного выведения высоты стяжки и укладки напольных покрытий.

Этот чертеж выполняется для согласования открываний дверных полотен, вида отделки, аксессуаров, перед заказом изделий. При замене окон спецификация окон с указанием открывания и материалов для дальнейшего заказа.

Разработка нестандартных элементов

План развертки стен помещений в мокрых зонах с привязкой сантехнического оборудования.

Данный план необходим строителям как руководство к действиям по укладке плитки с учетом расположение элементов на стенах и место начала укладки плитки. Сама же плитка выбирается и согласовывается вместе с заказчиком в ходе выполнения работ или в рамках услуги по комплектации интерьера.

Основными причинами заказать качественную трехмерную визуализацию являются наглядность вашего будущего дизайна интерьера и гибкость во внесении в него правок. 3D-визуализатор может весьма подробно и наглядно изобразить ваш будущий интерьер с учетом текстур всех отделочных материалов и предметов интерьера и освещения. Также все пространство и все предметы в нем будут размещены максимально точно, а если у вас возникнет желание внести какие-либо корректировки — это всегда лучше и дешевле сделать на этапе 3D-визуализации проекта.

Дизайн интерьера и ремонт ресторана, бара, кафе в Москве

Как создается дизайн проект интерьера ресторана?

Проектирование офисов выполняется со строгой привязкой к деятельности фирмы. Нам нужно понимать, какую работу выполняют сотрудники, чтобы продумать удобное расположение столов и техники, обеспечить достаточное количество мебели для хранения. Дизайн продумывается под количество персонала с учетом возможного расширения штата. Офисное помещение должно быть функциональным: комфортно распределены зоны для работников, приема клиентов, ожидания. При разработке проекта офиса дизайнер тщательно работает над освещением, ведь это важнейшая составляющая здоровой работы. Освещение устанавливается с учетом норм СНиП, для комфорта персонала лучше использовать общее и зональное.
Для создания благоприятного рабочего фона применяются пастельные тона в отделке, чтобы обеспечить больше естественного света и избежать отвлекающих акцентов. Но нередко клиенты выбирают заказ яркого стильного дизайна. Чтобы придать офису креативности, можно использовать «фишки», которые разнообразят обстановку, но не будут раздражать. Лучше оригинальные акценты использовать на кухне и уголках отдыха. Здесь яркие детали будут уместными и способствующими приятным передышкам.

Нужен ремонт кафе или новый дизайн бара?

В нашей студии в Москве можно заказать услуги по оформлению офисного здания «под ключ». Мы разрабатываем и согласовываем с клиентом проект с подробной 3D-визуализацией, а далее полностью воплощаем все задумки. То, что дизайнерский проект реализуется одной командой, обеспечивает выгоду цены и точное выполнение идей дизайнеров. Мы слаженно работаем на общий результат и по своим каналам согласовываем изготовление нестандартной мебели, выполнение строительных работ. Стоимость преображения здания будет зависеть от поставленных перед нами задач, типа ремонта (капитальный, косметический), Вашего бюджета. Для более детального обсуждения обращайтесь.

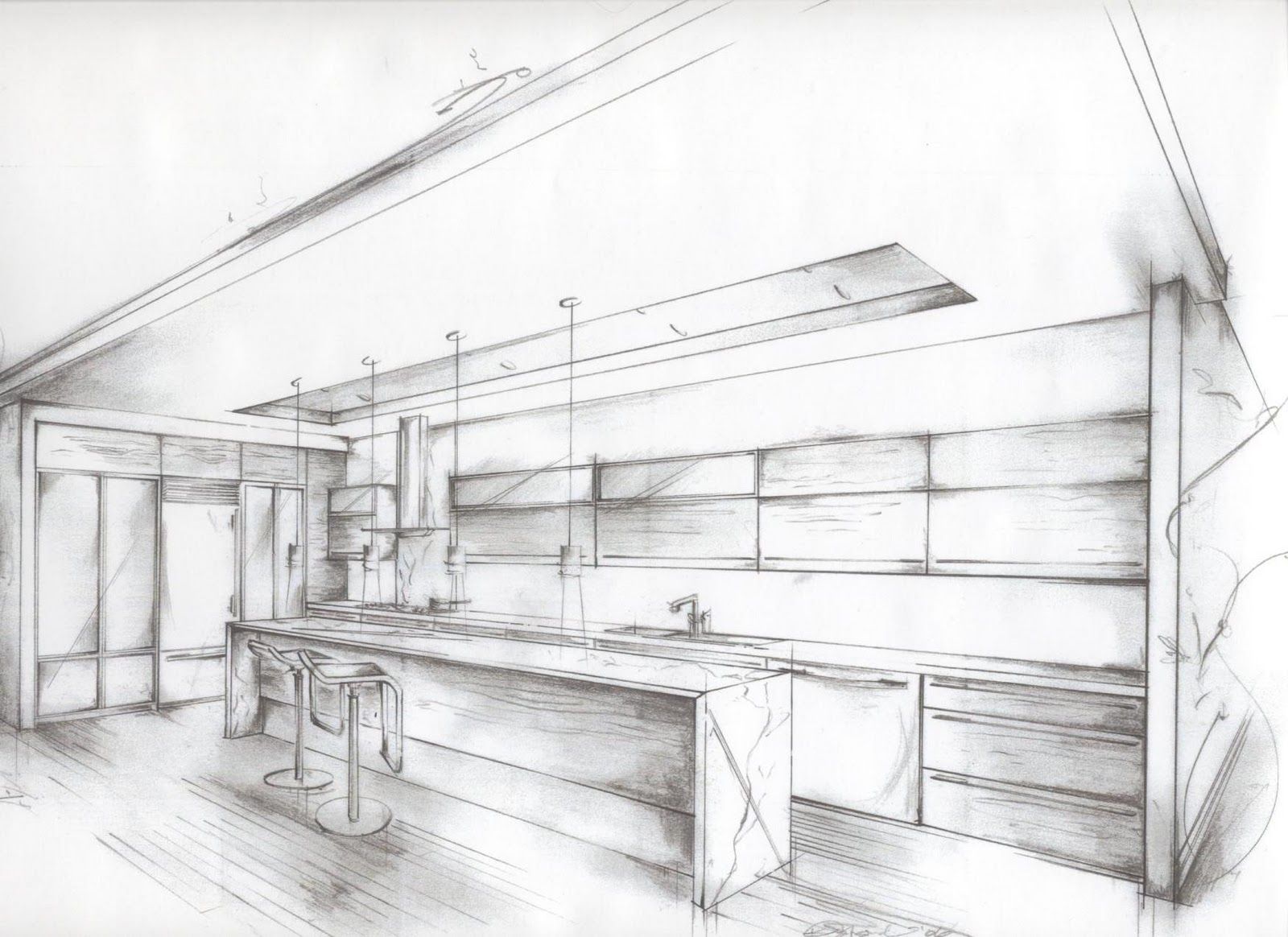

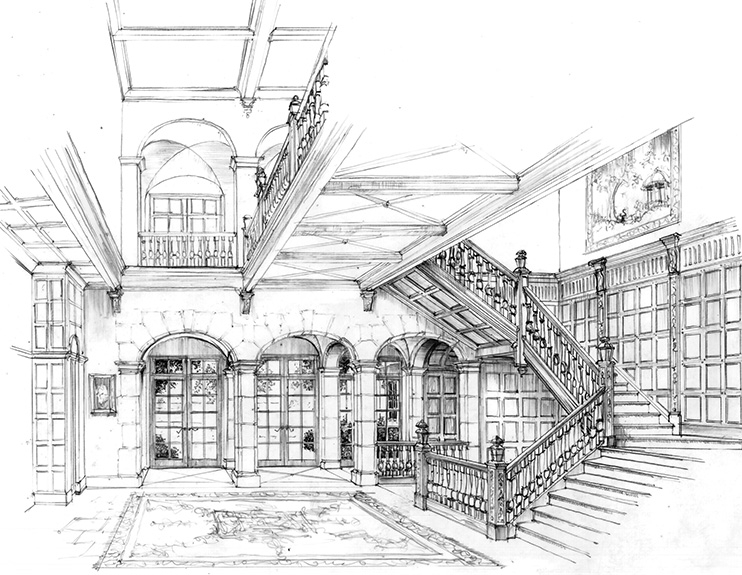

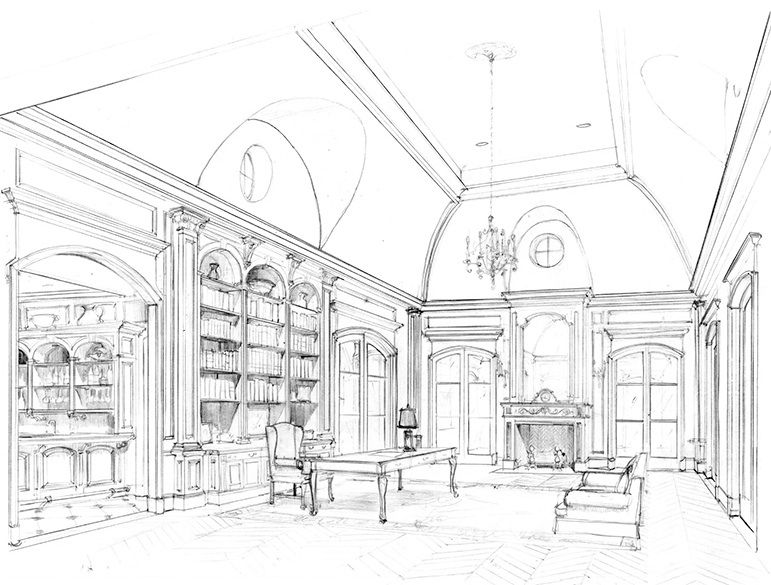

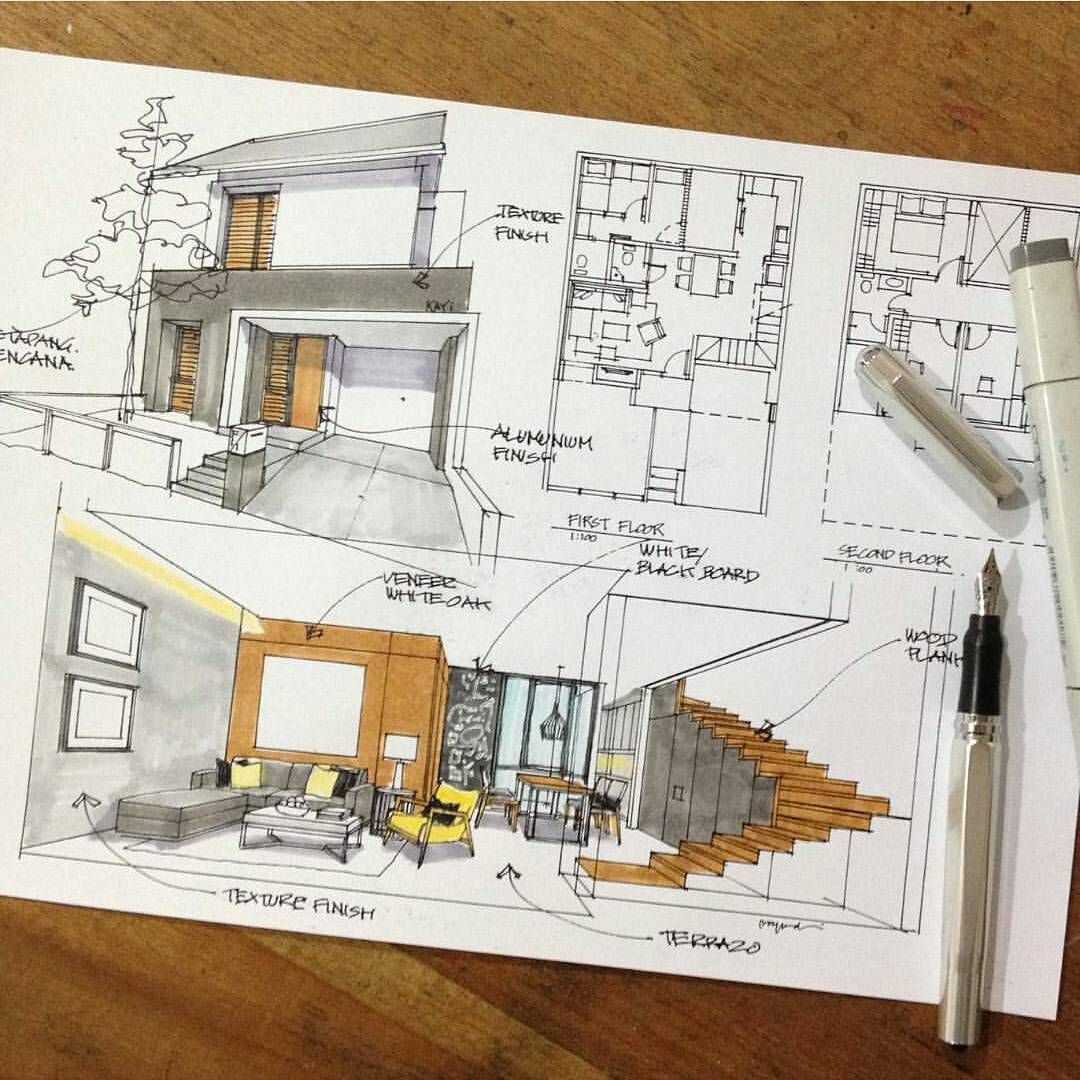

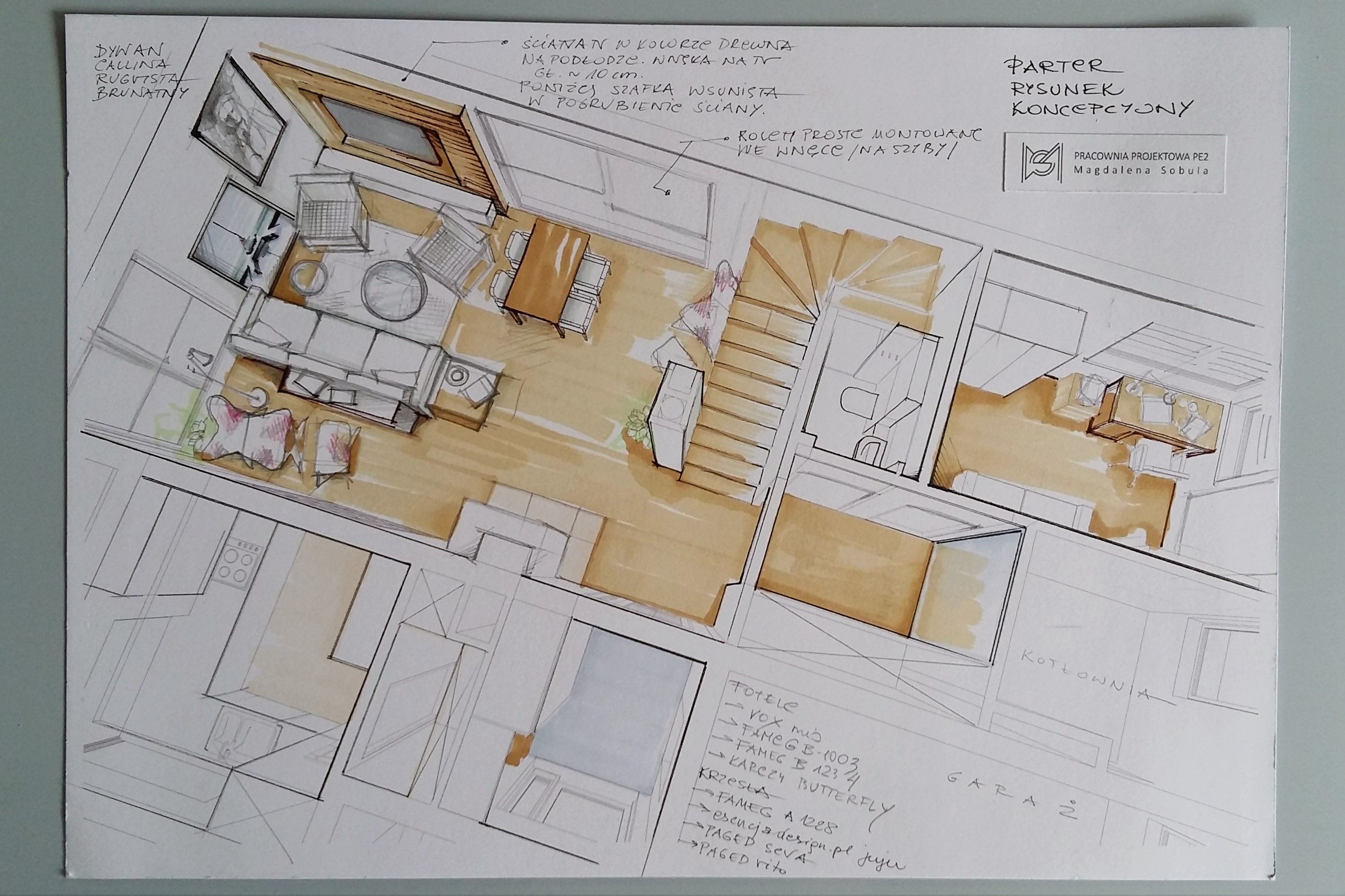

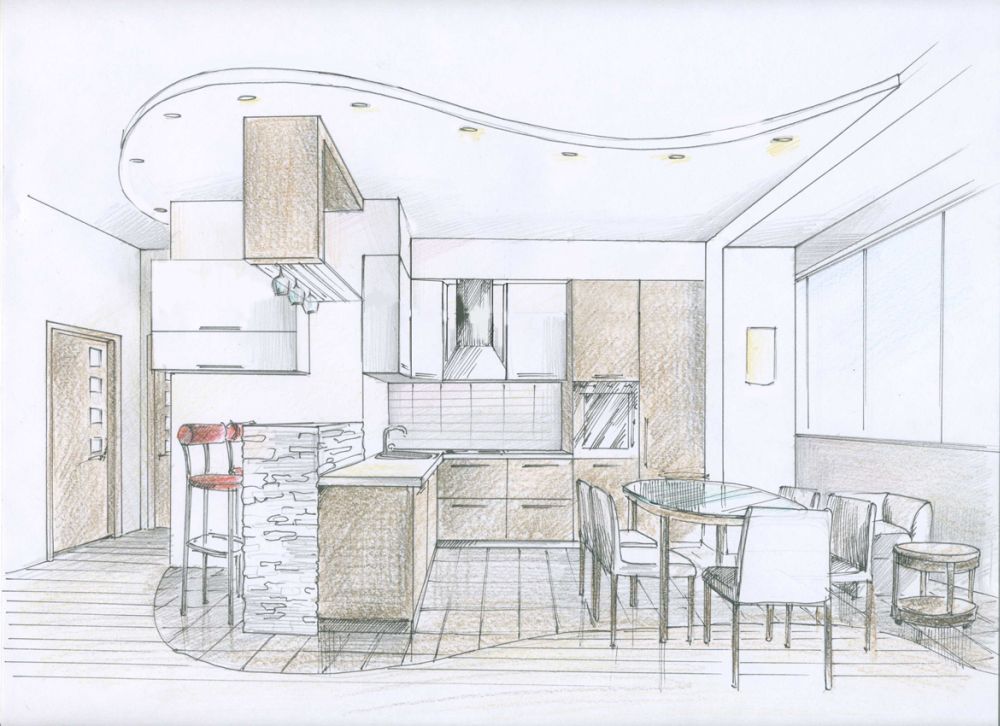

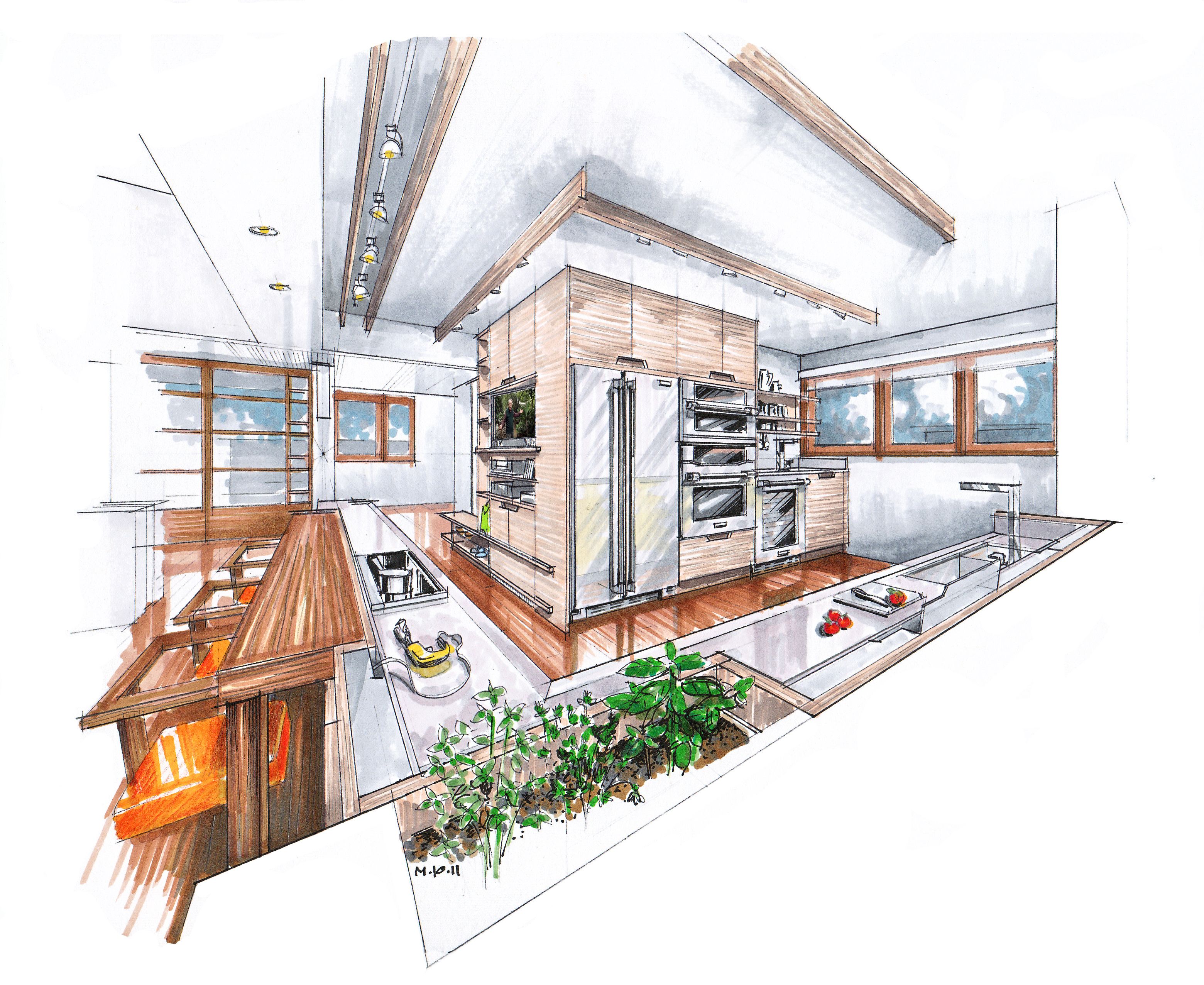

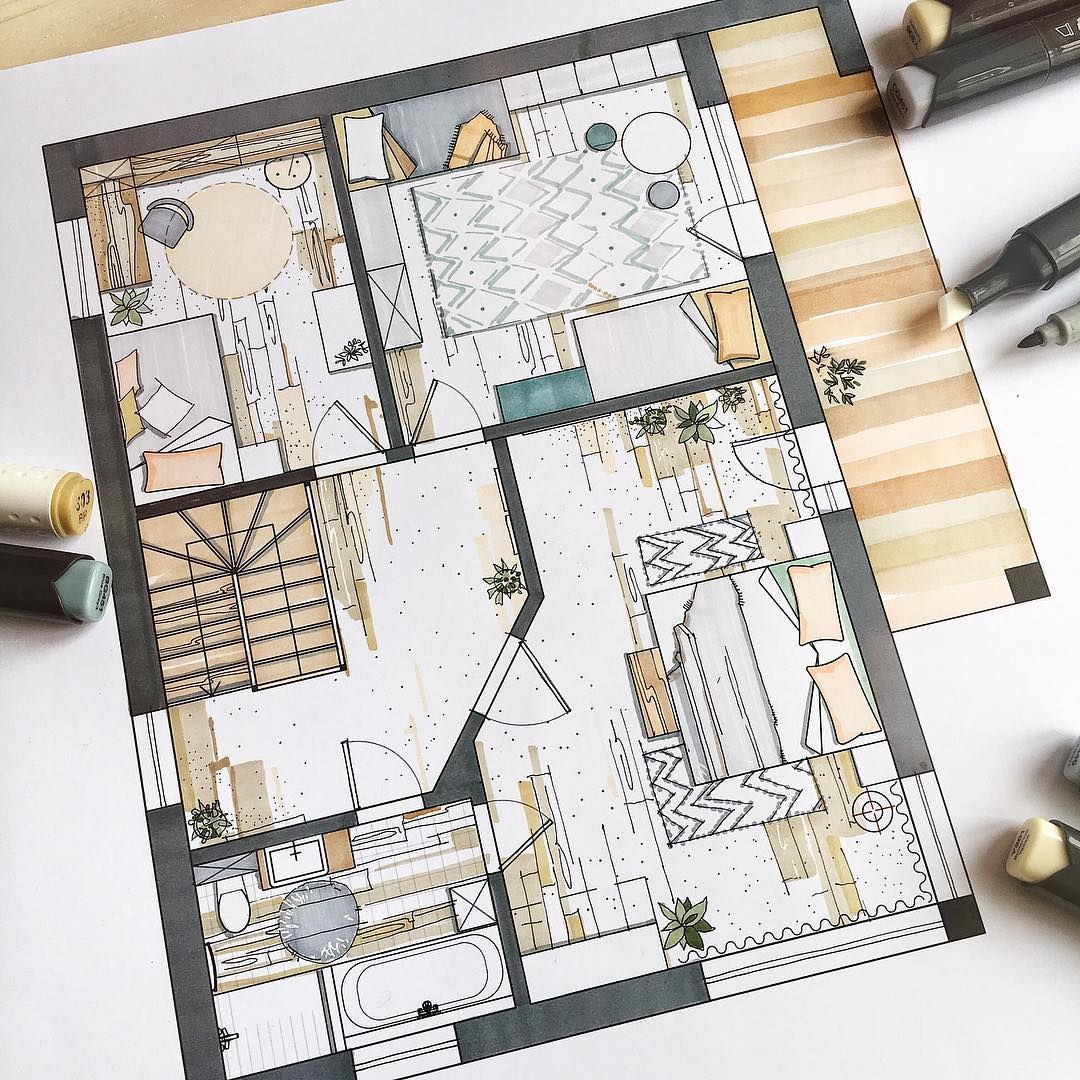

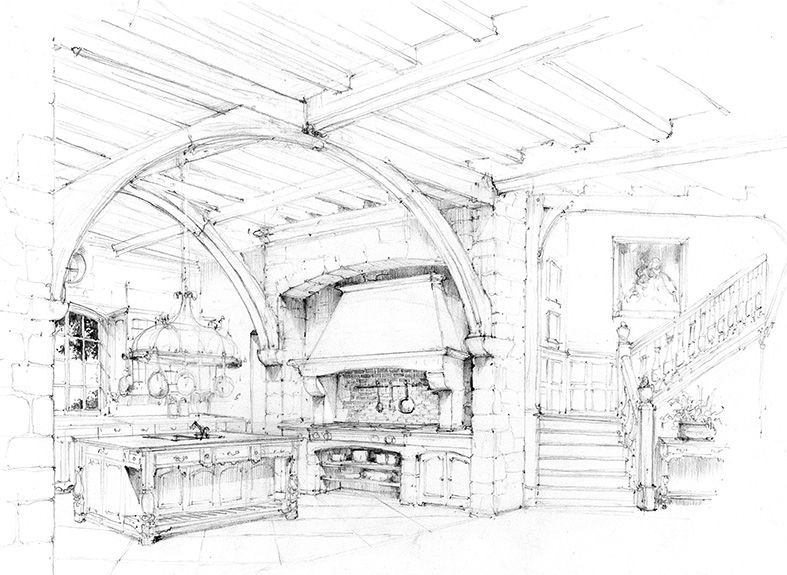

4 мастера интерьерного эскиза и их трюки с рисованием — Школа эскизов Ольги Сорокиной

1. Ричард Чедвик

Вот и первый мастер, с которым я хочу вас познакомить, Ричард Чедвик. Он родом из Манчестера. Я хотел бы процитировать здесь его слова об искусстве рисования:

В качестве противоядия от вездесущих — и, на мой взгляд, анодных — компьютерных изображений, все они нарисованы от руки, в основном пером и маркером, захватывая энергия момента и вообще выглядит намного более динамичным, чем что-либо, созданное компьютерной программой. Возвращение к ценностям, созданным вручную, предлагает путь вперед от общества, полностью основанного на технологиях, а тактильное ощущение карандаша на бумаге имеет свою награду.

Чедвик работает в этой профессии много лет. Работал одновременно архитектором и дизайнером интерьеров. Сейчас Ричард в основном фокусируется на изображениях от руки. В своих интервью он говорит, что обычно использует для рисования листы формата А3 и тратит на рисунок в среднем от 2 до 3 часов. Как видите, это очень быстро по сравнению с довольно длительным процессом 3D-визуализации.Его эскизы так полны жизни и энергии! Его изображение ощущения, атмосферы места великолепно.

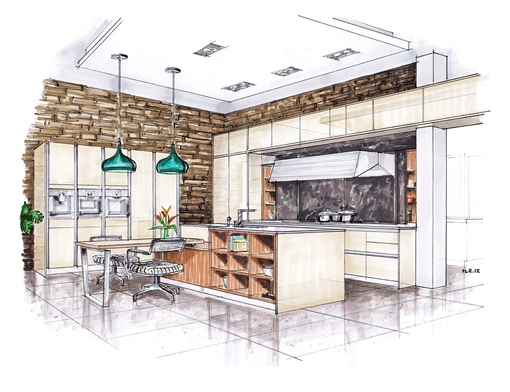

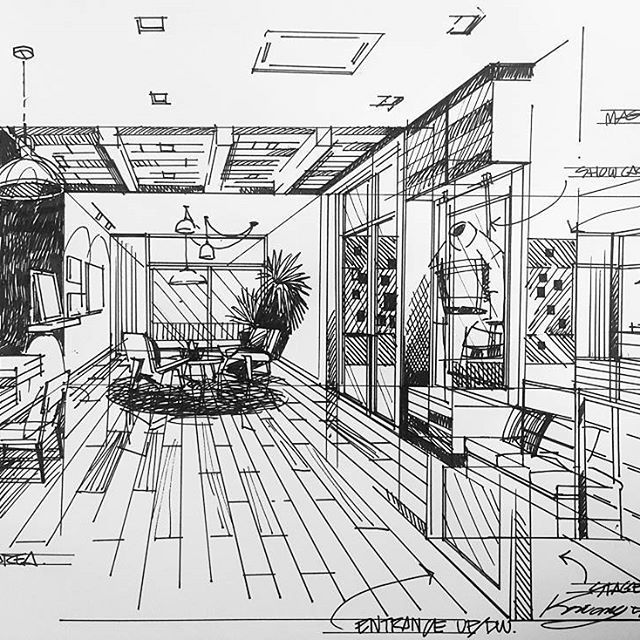

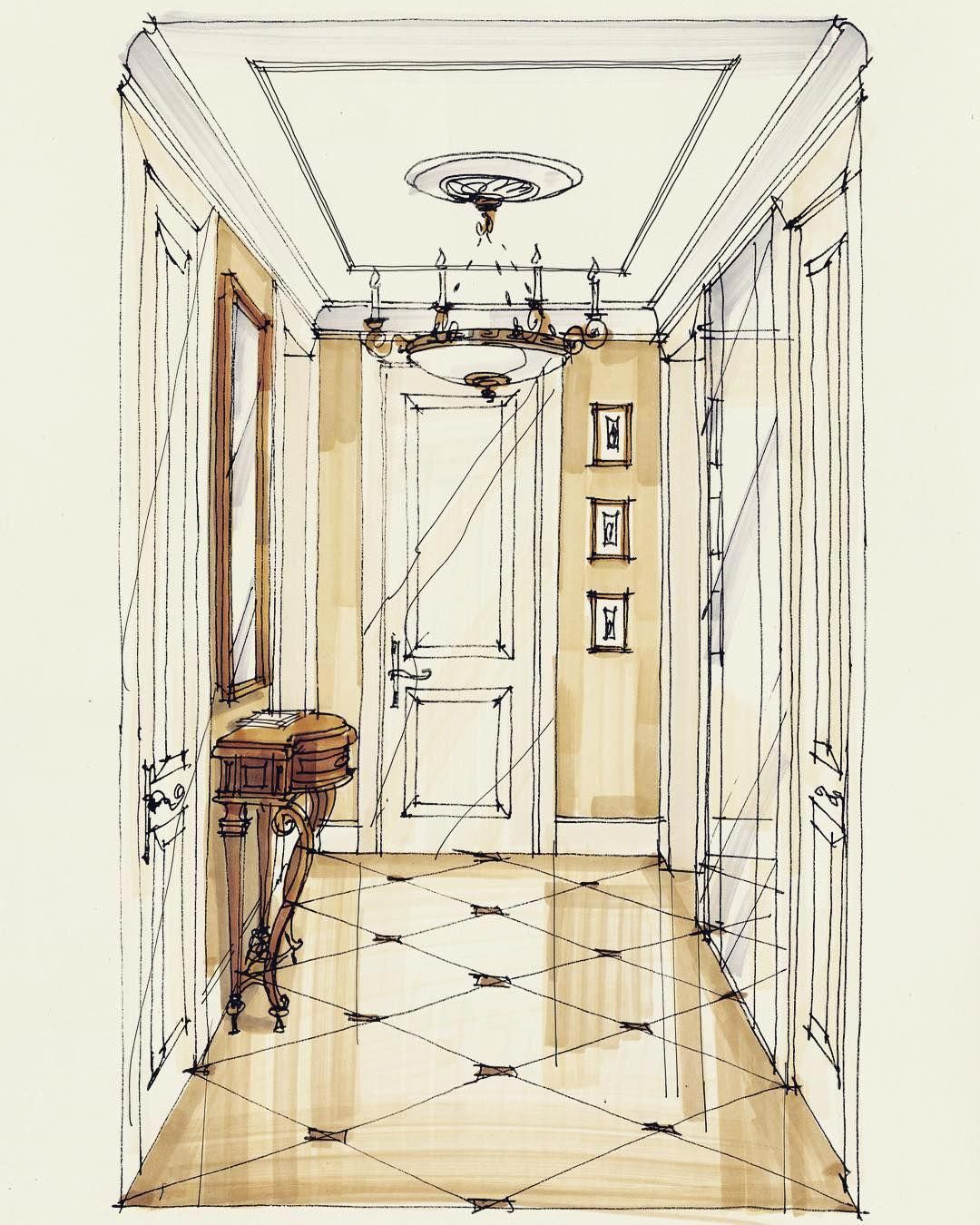

В чем особенность техники Чедвика? Маркеры, частичное цветовое заполнение, акцент на центральной части композиции, линии от руки, без линейки. Не менее важна скорость. Его линии очень свободные, никогда не бывают идеально прямыми, а иногда, даже слегка изогнутые, придают общей композиции «эффект линзы рыбьего глаза».

Чедвик знает принципы перспективы настолько глубоко, что без колебаний нарушает их, чтобы реализовать свое видение.Иногда на его рисунках можно встретить несколько линий горизонта, и диагонали часто не пересекаются в точке схода; Несмотря на все это, его рисунки всегда кажутся правильно построенными и полными эмоциональности, живости и динамизма.

Что вы можете попробовать сделать так, как это делает Чедвик? Как правило, это фокус рисунка (его фон), который он заполняет цветом, тогда как передний план может быть выполнен тонкими линиями. Постарайтесь выделить одну разновидность вашей общей композиции и сосредоточьтесь на раскраске только центральной части.Применяя цвет только к определенным частям рисунка, вы сэкономите время и маркеры. Привлекательной чертой его рисунка является то, что когда Ричард Чедвик создает текстуры и работает над деталями, он показывает только их фрагменты (например, только фрагменты плитки на полу). Это наиболее эффективное применение техники «преуменьшения», и многие области на его рисунках отмечены только тонкими линиями. Мастер использует минимальную цветовую палитру в одном эскизе, обычно это от 5 до 7 маркеров.Подробнее о Чедвике здесь.

Вот любимые предметы Чедвика: бары, рестораны, кафе.

Домашнее задание : сделайте копию 1-2 эскизов интерьера Чедвика, так как это поможет вам быстро овладеть техникой рисования. Внимательно наблюдайте и анализируйте все, что он делает в процессе.

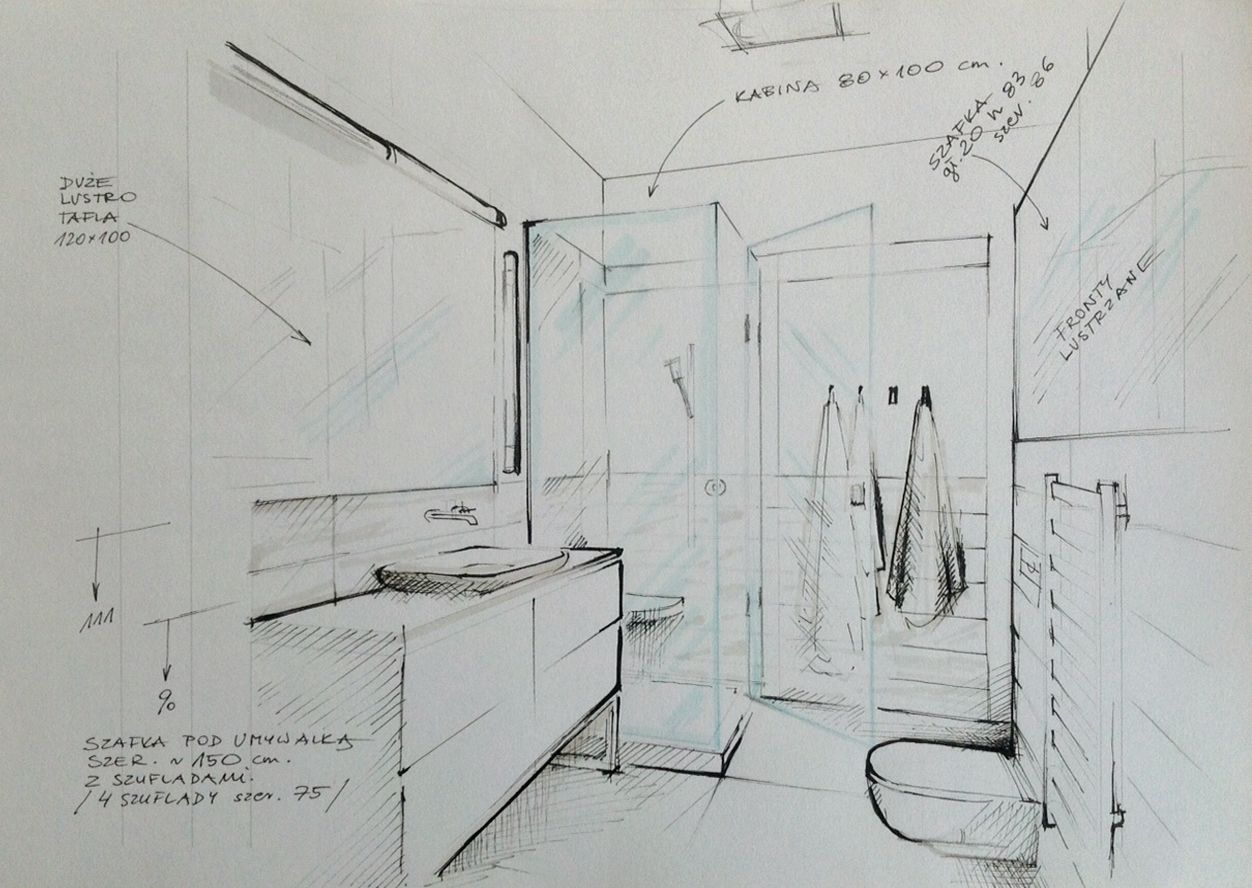

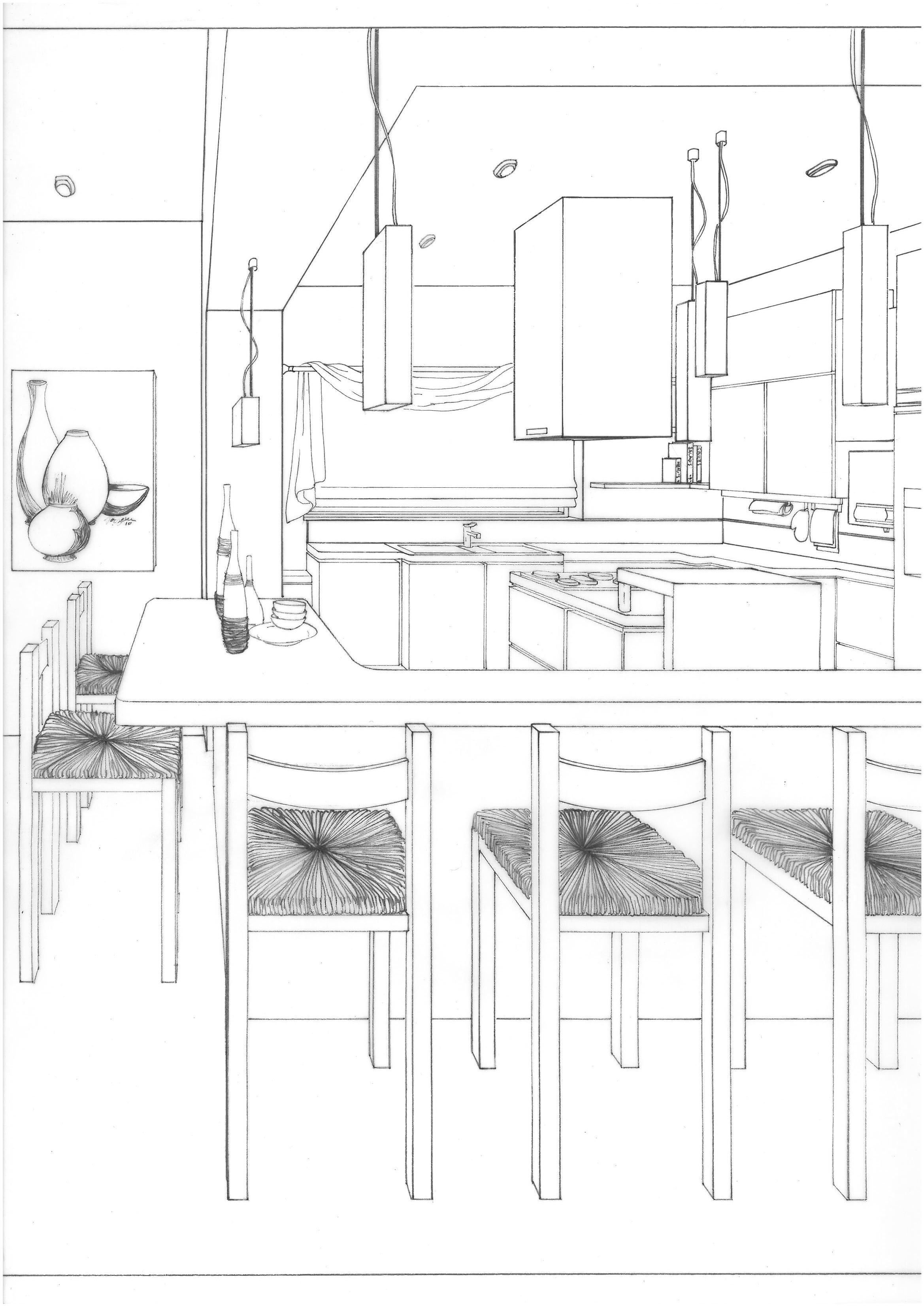

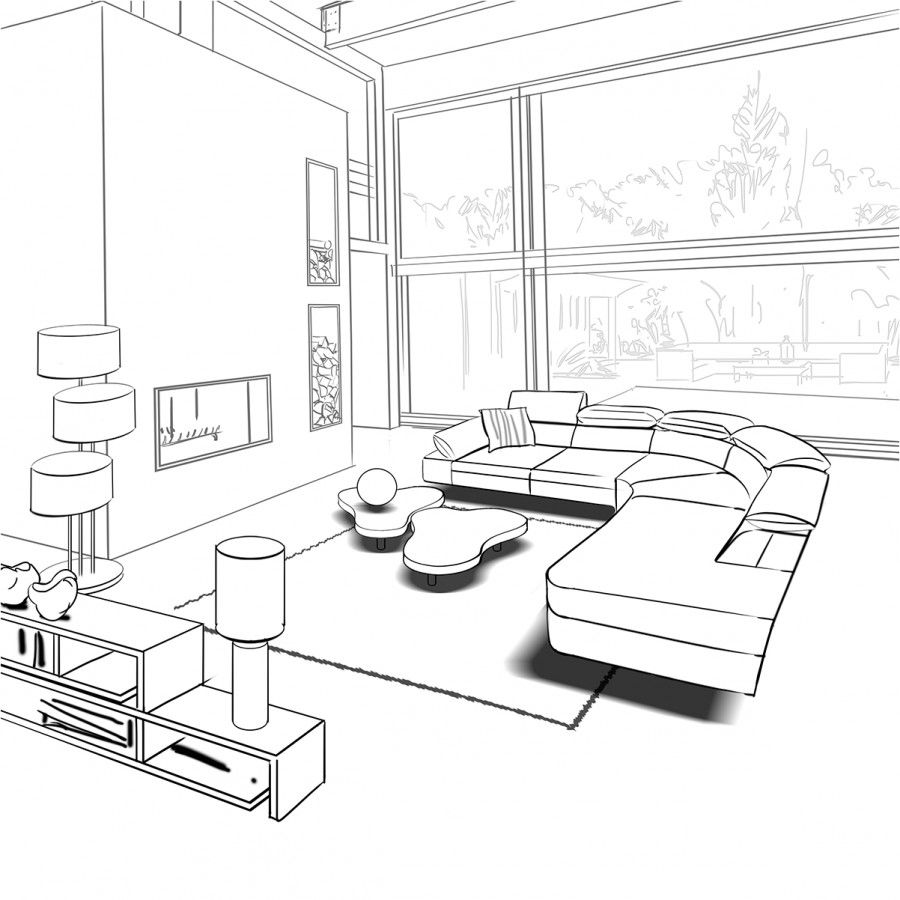

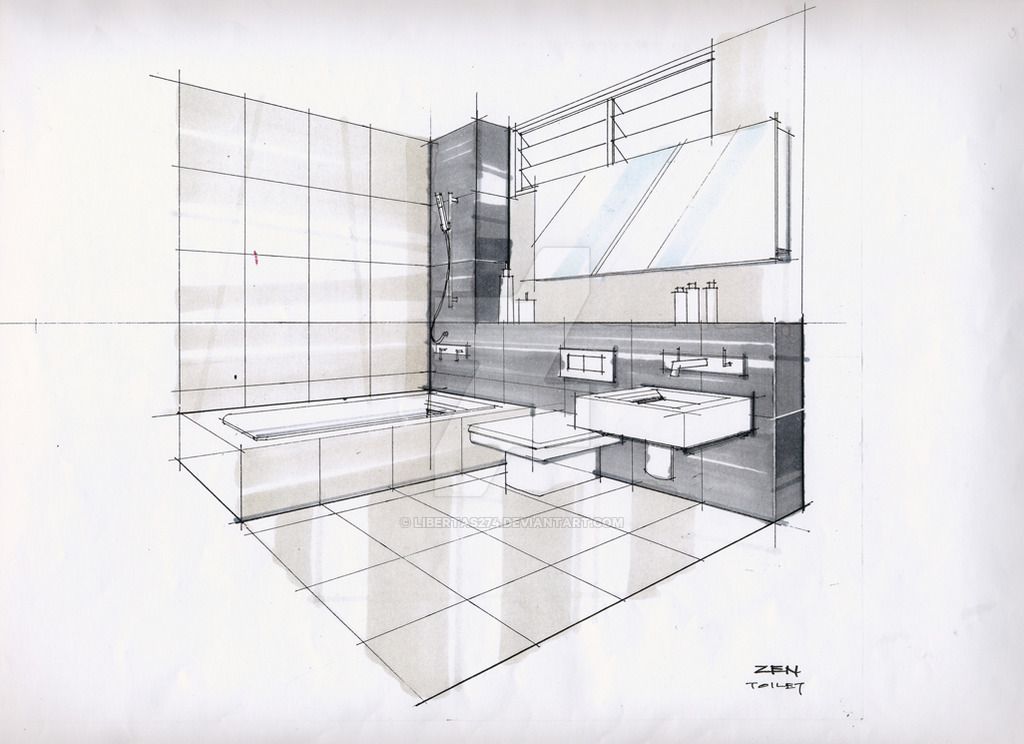

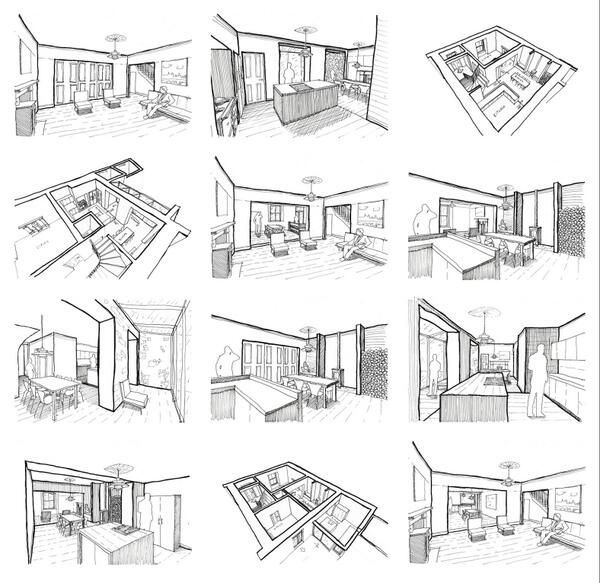

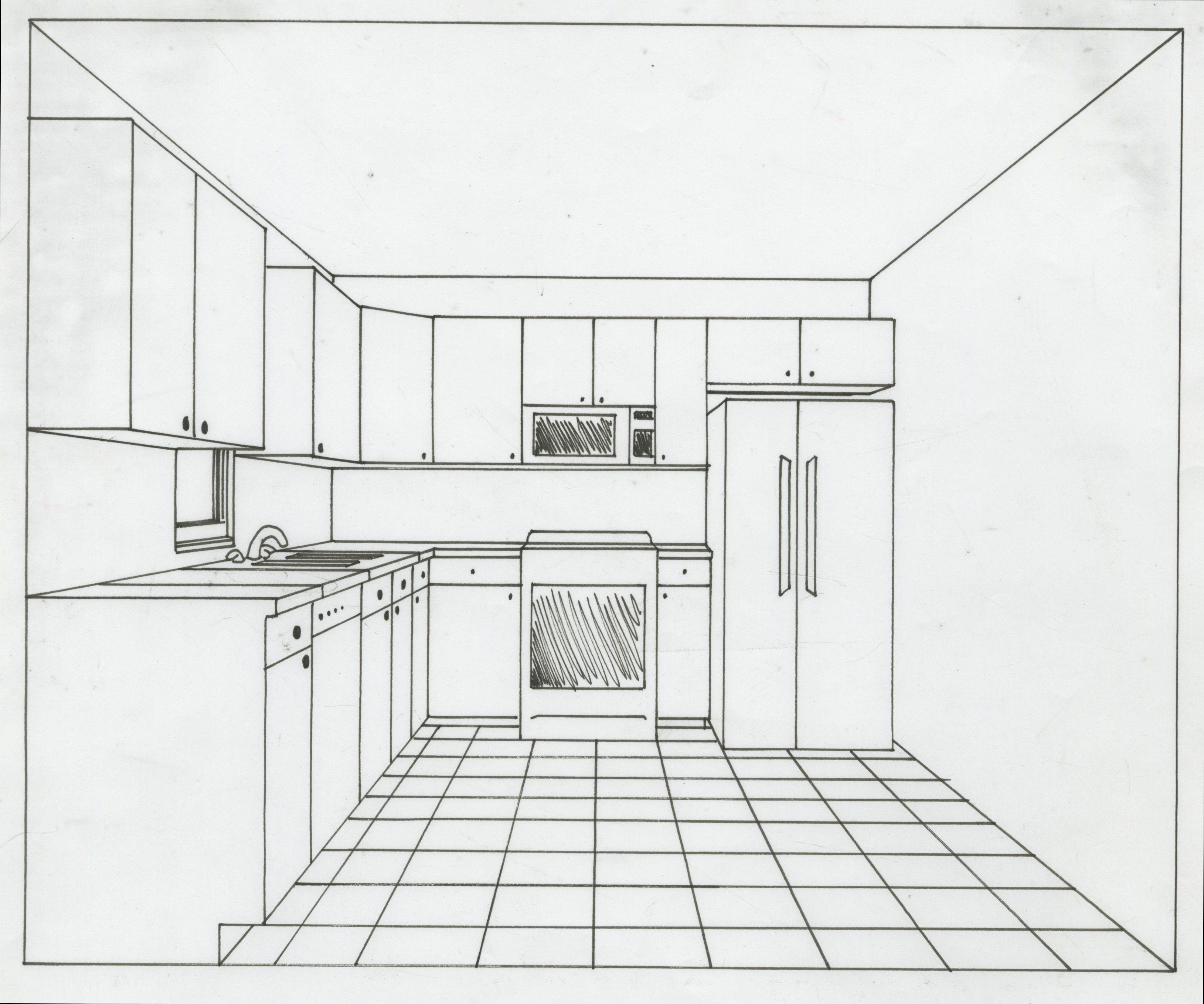

Эскизы дизайна интерьера [обязательное условие для оригинального художественного дизайна в 2020 году]

Дизайн-эскизы интерьера — это прежде всего язык дизайнеров интерьеров.Так я передаю свои идеи миру. Но в конечном итоге рисунок дизайна интерьера помогает мне сформулировать свои идеи. Это способ придать концепциям правильные формы и пропорции. Это кислотный тест — он показывает, хорошо ли выглядит идея в трехмерном пространстве. Обычно этим уникальным навыком обладают только лучшие дизайнеры роскошных интерьеров, и они часто им пользуются. Теперь делюсь своими знаниями на мастер-классе по рисованию. В этом посте я опишу, что это такое, и выделю методы создания эскизов в дизайне интерьера, используемые как профессионалами, так и новичками.Более того, я расскажу, почему концепция дизайна интерьера, нарисованная от руки, так важна.

Магия эскизов дизайна интерьера

Эскизы дизайна интерьера не должны быть красивыми рисунками. В этом мире онлайн-вдохновения эскизы дизайна интерьера — это обещание аутентичности и истинного мастерства. Если ваш дизайнер интерьера сделает эскизы, вы будете уверены, что получите оригинальный креативный дизайн. Вот почему эскиз интерьера должен быть одним из факторов при выборе дизайнера интерьера.

В современном цифровом мире рисование от руки — очень редкий и уникальный навык. На то, чтобы овладеть им, нужны годы. Более того, существует лишь горстка дизайнеров интерьера, которые действительно умеют это делать. Это не просто иллюстрация — это создание красивых форм на листе бумаги. Я учу его на своем мастер-классе по рисованию.

В этом отношении рисование похоже на приготовление еды — вы должны приправить и попробовать еду, прежде чем подавать ее другим. Набросок похож на приправу, он совершенствует концепцию.

Вот почему рисование от руки можно также назвать дизайнерским мышлением.

Эволюция нарисованной вручную концепции дизайна интерьера

Нарисованная от руки концепция — важная часть процесса дизайна интерьера. Он начинается после исследования, поиска основной идеи и основного планирования пространства. Обычно я зарисовываю каждое пространство дома. Рекомендуется начать с более широкого угла, показывающего все пространство.Затем я рисую основную пропорцию и раскрываю историю комнаты.

После этого пора набросать детали. Я стараюсь уточнять детали по ходу дела. Рисование концепции дизайна интерьера от руки похоже на решение пространства по крупицам, как головоломку.

Эскизы деталей дизайна интерьера

Эскизы деталей, как правило, более изысканные и точные. И это не один рисунок. Проектирование детали обычно означает ее несколько раз набросать. Он экспериментирует с различными вариантами и пропорциями, чтобы, наконец, прийти к идеальному предмету, наиболее подходящему для помещения.

Хотя, иногда бывает менее структурировано. Когда приходит вдохновение, я люблю делать быстрые наброски где угодно — на стороне газеты или записной книжки.

Коллекционная ценность нарисованных от руки эскизов дизайна интерьера

Рисунки высокого качества также имеют высокую коллекционную ценность. Особенно, если их нарисовал известный дизайнер интерьеров. Более того, они могут быть довольно редкими, что увеличивает его ценность. Эскиз интерьера — отличное дополнение к коллекции любого ценителя искусства.

Например, изобразите оригинальный эскиз интерьера дома
(до строительства), висящий на стене. Это как подпись художника на картине. Этакий архитектурный сертификат подлинности!

Техника создания эскизов в дизайне интерьера

Существует несколько техник создания эскизов интерьера в зависимости от используемых средств, степени точности и цели рисунка.

1.Быстрые черновики на ходу

Эти быстрые наброски очень полезны для фиксации первой идеи, которая приходит в голову. Они очень важны, потому что хорошие идеи, как правило, быстро исчезают. Для этого можно использовать все, что есть под рукой: ручку, карандаш, лист бумаги, газету или записную книжку. Я часто использую их, разговаривая с клиентами или подрядчиками, чтобы быстро объяснить идею. В них проявляется креативность дизайнера интерьера.

Живые зарисовки на публике могут быть устрашающими.Некоторое время назад я писал о том, как справиться со стрессом, делая зарисовки на глазах у людей. Вы также можете найти несколько советов по созданию эскизов дизайна интерьера для начинающих.

2. Презентационные чертежи высокого качества

Это наброски, которые обычно входят в презентацию клиента. Они более изысканные, с большим количеством деталей и добавленным цветом. Уровень точности все еще может отличаться. Мне часто нравится оставлять наброски от руки, потому что это выглядит более артистично.Хотя, я делал очень точные рисунки с помощью линейки — зависит от клиента.

3.

Я делаю большинство своих набросков карандашом на обычной слегка текстурированной бумаге. Чтобы добиться мелких деталей, я начинаю с очень тонкого карандаша HB 0,5 мм. Затем, когда я закончил весь рисунок, я усиливаю наиболее важные края более мягким краем 2B.Лучше для толстых темных линий. 2B — мой карандашный класс «вишенка на вершине» для завершающих штрихов.

4. Рисунки пером на кальке

Одна из интересных техник рисования эскизов в интерьере — перо на кальке. Чтобы добавить немного драматичности карандашному наброску, я кладу сверху слой кальки и обрисовываю его ручкой. Линии пера становятся более динамичными, потому что формы ниже уже заданы.

Есть вероятность столкнуться с проблемой с раскрашиванием.Цветные маркеры могут смазывать линии пера. Но есть простое решение — нанести цвета на другую сторону кальки! Я узнал об этой хитрости от архитекторов.

5. Раскрашивание и растушевка маркерами или акварелью

Некоторые наброски выглядят лучше, когда я добавляю к ним немного цвета. Гораздо проще решить цветовую и материальную гамму интерьера. Это помогает при проверке правильности баланса между темным и светлым.Я использую фломастеры или акварель. Маркеры проще и быстрее использовать, поэтому я стараюсь использовать их чаще.

Также есть возможность раскрашивать рисунки в фотошопе.

Правила просты, но требует много практики

Основные правила перспективного эскиза в интерьере очень просты. У нас есть два типа перспективного рисования (ну, на самом деле их три, но третий не так популярен):

1. Перспектива с одной точкой , самая простая, где все линии на чертеже ведут к одной центральной точке.A.K.A — точка схода.
2. Двухточечная перспектива , где на чертеже есть две точки. Точки расположены на горизонте. Каждая линия на рисунке ведет к одному или другому, в зависимости от угла.
3. Трехточечная перспектива , которая используется только тогда, когда мы смотрим вверх или вниз. Вы знаете вид, когда стоите на тротуаре рядом с небоскребом и смотрите вверх? Это будет третья точка, на которую вы будете обращать внимание.

Если вы хотите узнать больше об этих типах перспективы, вот хорошее видео.(Рекомендуется для начинающих, начинающих изучать эскизы дизайна интерьера.)

Несмотря на то, что правила просты, требуется много времени, чтобы практиковать и совершенствовать их. Еще больше времени нужно, чтобы овладеть этим навыком, работая дизайнером интерьера. Это должно стать второй натурой.

Рисование от руки всегда выигрывает по сравнению с компьютером

С точки зрения творчества рисование от руки всегда выигрывает по сравнению с компьютером.Хотя есть программное обеспечение, которое может легко моделировать трехмерные пространства. Я использую компьютер только для разработки и технического этапа, а не для концепции. В противном случае он теряет человеческое прикосновение.

Лучше сфотографируйте свои наброски, чтобы их заметили в социальных сетях

Техника создания эскизов в дизайне интерьера, конечно, очень важна, но демонстрация эскизов жизненно важна. Я всегда мечтал когда-нибудь открыть свой бизнес по дизайну интерьера. Только когда я начал публиковать профессиональные фотографии своих эскизов, моя карьера дизайнера интерьера пошла вверх.Я до сих пор помню, как потратил свои сбережения на покупку профессионального фотоаппарата. Это было перед рождественскими праздниками, когда я получил рождественский бонус от своего босса. Я знал, что фотографировать на iPhone было недостаточно. Как оказалось, это была одна из лучших инвестиций, которые я когда-либо делал! Таким образом, камера и объективы, которые я купил тогда, используются до сих пор (6 лет спустя):

• Nikon D750 или D810 (корпус камеры) — это отличная профессиональная камера, благодаря которой мои наброски выглядели как обложки журналов 😉
• Nikon 20 или 24 мм объектив FX f / 1.8G (широкоугольный объектив) — я соединил свою камеру с этим широкоугольным объективом, чтобы получить впечатляющие ракурсы при фотографировании моих эскизов.
• Объектив Nikon 50mm FX f / 1.8G — это тоже отличный объектив, которым я пользуюсь все время. У него очень естественный угол, и это не широкоугольный объектив. Я использую его вместе с Nikon 20mm (см. Выше), так как он добавляет разнообразия моим наброскам фотографий.

Хорошая концепция дизайна, нарисованная от руки, будет выглядеть вдвое лучше, если вы хорошо ее сфотографируете! Это то, что заставило меня стать заметным в Интернете, особенно в Instagram.Я экспериментировал с фотографией и тестировал разные камеры и объективы. В то время я думал, что профессиональная фотография мало что сделает для таких новичков, как я, но на самом деле она помогла мне представить мои эскизы дизайна интерьера.

Вопросы

Все зависит от того, насколько хорошо вы хотите быть дизайнером интерьеров.Многие люди отказываются от эскизов дизайна интерьера, потому что это сложно и требует большой практики. Более того, существует множество компьютерных программ, с помощью которых вы можете моделировать пространство самостоятельно. Единственная проблема в том, что компьютер начинает определять ваш образ мышления и в результате ограничивает ваше творчество. Для меня это похоже на обман. Между тем, есть что-то подлинное в том, что перед вами просто карандаш и чистый лист бумаги. Здесь нет никакого обмана. Это ты и твой разум, никакой другой (искусственной) помощи! Вот почему я твердо убежден, что создание эскизов интерьера от руки — единственный по-настоящему творческий способ проектирования.И в результате, если вы хотите стать профессиональным дизайнером интерьеров, эскизы необходимы.

Значение рисования в командной работе

Одним из наиболее ценных аспектов эскизов дизайна интерьера, особенно для начинающих, является то, что они упрощают командную работу. Хорошее общение в офисе по дизайну интерьера имеет решающее значение. Наброски дизайна позволяют очень легко объяснить свои мысли другим. Неважно, проектируете ли вы интерьер в офисе или в частном доме. И, в отличие от описания чего-либо словами, зарисовки не вызывают недопонимания.Когда рисуешь, все ясно.

На самом деле это намного яснее, чем показ вдохновляющего изображения. Некоторым дизайнерам нравится показывать изображения других домов и говорить: «Послушайте, я хочу, чтобы мой дизайн выглядел так».

Но что это на самом деле означает? Цвета? Расположение? Или формы мебели? Вы не поверите, но каждый увидит что-то свое. Не говоря уже о том, что не стоит копировать идеи других архитекторов или дизайнеров.

Это хороший совет для новичков, которые только начинают изучать эскизы дизайна интерьера.Всегда лучше вдохновляться природой, атмосферой города или искусством, чем копировать чужое.

Сводка

Подводя итог, эскизный дизайн интерьера — это единственный способ создать действительно оригинальный и креативный дизайн. Рисование придает идеям правильные формы и пропорции. Это инструмент, который должен быть у каждого профессионального дизайнера интерьеров. Теперь вы можете научиться этому, записавшись на мой курс рисования. Эскизы высокого качества также могут иметь коллекционную ценность, особенно если они сделаны одним из ведущих дизайнеров интерьера.

Существует несколько техник создания эскизов в дизайне интерьера. Мои любимые:

• быстрых черновиков на ходу
• презентационных рисунков высокого качества (эффект от руки или с помощью линейки)
• карандашные наброски на текстурированной бумаге
• ручные наброски на кальке
• раскрашивание и растушевка обычно выполняется маркерами или акварелью

Основные правила рисования просты, но чтобы по-настоящему овладеть им, нужны годы практики.Если вы хотите учиться вместе со мной — запишитесь на мой мастер-класс по эскизам дизайна интерьера.

В заключение, дизайн интерьера — это обещание поистине оригинального и исключительного дизайна. Это очень редкий навык, который отличает великих дизайнеров интерьера.

Сообщите мне свои мысли — комментарий ниже!

7 основных типов чертежей интерьера

Услуги по составлению проектов жилых домов предоставляют все необходимые чертежи интерьера, необходимые дизайнеру для его проектов.Эти проекты — не только основа любой перепланировки и ремонта жилища, но и чрезвычайно полезные ориентиры для подрядчиков, реализующих дизайнерские решения.

Дизайнер получил заказ на реконструкцию огромного старинного особняка в короткие сроки. У хозяев дома только некачественная жилищная постройка и чертежи интерьеров времен постройки особняка. Их очень сложно понять, и высока вероятность допустить технические ошибки. Кроме того, Проектировщику необходимо выяснить, какие ремонтные работы ему предстоит организовать и как объяснить подрядчикам, что они должны делать.Он также знает, что строителям, электрикам, сантехникам и т. Д. Требуются точные данные для проектирования.

Качественные услуги САПР по проектированию жилых помещений помогут решить проблемы Дизайнера. Профессиональные 3D-чертежники могут создавать любые планы с нуля или обновлять старые схемы до их новых четких цифровых версий. Узнайте, какие типы интерьера услуги по рисованию существуют и как они могут помочь в дизайн-проектах.

Этот тип внутренних чертежей является основой для оказания услуг по проектированию жилых помещений, так как на нем показан общий план собственности без лишней информации — только эскиз внутренней конструкции.Планы этажей делятся на два подтипа: схема демонтажа перегородок и схема монтажа перегородок. С помощью такого рода чертежей в САПР дизайнеры и подрядчики могут провести перепланировку внутри жилища. Например, схемы разборки перегородок показывают, какие стены можно безопасно демонтировать, а схемы монтажа перегородок идеально подходят для добавления новых стен и изменения их планировки.

Чертежи схемы расположения мебели — самый точный способ показать простор каждой комнаты, расположение дверей и окон и т. Д.Это основной вид внутренних чертежей, который требуется при строительных и проектных работах, ремонте и даже мелком ремонте. Более того, дизайнеры могут использовать поэтажные планы для маркетинга , поскольку они чрезвычайно ценны для презентаций проектов и более ясной демонстрации идей интерьера клиентам.

Схемы освещения предоставляют полный отчет о возможностях источников света для недвижимости. Этот вид услуг по проектированию жилых помещений помогает понять, где находится осветительное оборудование, где можно добавить, заменить или удалить некоторые из них.Этот чертеж также позволяет определить первичные и вторичные источники освещения. Кроме того, план освещения часто дополняется расположением электрических переключателей и расписанием электрических переключателей, которые указывают, какие виды освещения используются и где они расположены.

Нужны первоклассные услуги по проектированию в САПР? Мы позаботимся о создании чертежей, оцифровке, моделировании BIM и Revit.

Услуги по составлению проектов жилых домов предоставляют схемы электроснабжения, на которых отображается вся электропроводка, расположение розеток, кабелей, экранов и источников питания.На основании этих внутренних чертежей легко понять, сколько бытовой техники может выдержать жилая недвижимость и хватит ли мощности на все необходимые устройства. Схема электрических розеток — это основной подтип планов электроснабжения, в котором указываются все основные источники электроэнергии в жилище и их расположение.

Схемы сантехники демонстрируют всю трубопроводную систему жилой недвижимости, на основании которой проектировщик может решить, сколько ванных комнат сделать в жилом помещении или можно ли построить бассейн во дворе.Основной подвид таких чертёжных услуг — это разводка сантехники. На этом внутреннем чертеже показано не только расположение труб, но и все приспособления в доме или квартире, включая раковины, краны, ванны, душевые, туалеты, биде и т. Д.

Этот тип услуг по проектированию жилых помещений обеспечивает полные измерения высоты потолков и материалов, из которых они сделаны, например гипсокартон, пластик, камень, дерево, ткань. Благодаря отраженной вытяжке потолка можно понять, как поднять уровень потолка, а как опустить.Делая это, дизайнер может определить, какой тип потолка он может выбрать: обычный, подвесной, поддонный, кессонный, навес, балка и т. Д. Этот проект также включает секции потолка, ориентированные на структуру, и планы карнизов, которые являются подробными чертежами изготовление карнизов и плинтусов потолка.

На планах напольных покрытий указаны параметры напольного покрытия, материалы, из которых они изготовлены, детали цоколя и т. Д. Они также необходимы для перепланировки и изменения уровней напольного покрытия, например, включая ступени, возвышения и т. Д. пороги в жилом исполнении.Кроме того, такая услуга по проектированию, как разметка теплого пола, помогает построить пол с подогревом максимально быстро и эффективно и жизненно важна для подрядчиков.

Услуги по проектированию жилого дома включают в себя все необходимые внутренние чертежи для любого дизайн-проекта. Они необходимы не только для разработки дизайна или ремонта, но и для его безупречного воплощения. Услуги по проектированию интерьера помогают дизайнерам определиться с решениями по ремонту и понять, какие строительные или ремонтные работы необходимо организовать.Кроме того, все эти инженерные данные необходимы подрядчикам для выполнения дизайн-проектов на высочайшем уровне качества.

Интересно, сколько стоят качественные услуги черчения? Ознакомьтесь с примерами наших реальных проектов с ценой

Хотите, чтобы ваши дизайнерские проекты достигли наиболее удовлетворительных результатов? Воспользуйтесь услугами чертежей жилых домов нашей компании и получите первоклассные чертежи интерьера в САПР для разработки дизайна любого жилища.

Эскизы маркерами для дизайнеров интерьеров

ЧТО ВНУТРИ ЧАСТИ I?

Посмотрите это 1-минутное видео

ПРОГРАММА ВИДЕОКУРСА «БАЗА»

Урок 1

Эскиз спальни в 2-х точечной перспективе (50 мин)

В этом уроке мы нарисуем интерьер спальни в двухточечной перспективе.Также мы изучим здесь основы рисования дизайна интерьера. Я расскажу о таких основах, как: точки схода, линия горизонта, светотень, концепция воздушной перспективы. После этого урока вы поймете, как работать с маркерами (например, Copic, Promarker, Chartpak и т. Д.), Как создавать с их помощью красивые градиенты и как визуализировать различные типы текстур, например стекло, металл, ткань, дерево, зеркало.

Урок 2

Эскиз классического кресла в двухточечной перспективе (30 мин.)

Этот урок посвящен закреплению наших знаний о двухточечной перспективе из предыдущего урока, но на этот раз нас будет интересовать ручная визуализация классического кресла.После этого урока вы поймете, как рисовать сложные объекты с помощью простых форм.

Урок 3

Эскиз столовой в 1-точечной перспективе (60 мин)

Здесь мы сделаем стильный эскиз столовой в минималистичном скандинавском стиле. Здесь я познакомлю вас с концепцией одноточечной перспективы. Что касается фактур, то в центре нашего внимания будут лакированные поверхности и дерево.

Урок 4

Эскиз гостиной в комбинированной перспективе (70 мин)

Здесь мы объединим наши знания о 1- и 2-точечной перспективе в одном чертеже гостиной в классическом французском стиле.Фактуры, рассматриваемые в этом уроке: хрусталь, текстиль, дерево. Вы усовершенствуете и оттачите свои навыки, полученные на предыдущих уроках.

Урок 5

Эскизный план однокомнатной квартиры (30 мин)

Этот урок будет посвящен созданию невероятно красивой раскладки мебели с помощью маркеров всего за 30 минут! Без промедления, все в реальном времени. Вы влюбитесь в этого, я вам обещаю! Здесь покрыты текстуры: керамическая плитка, стекло, дерево, текстиль.

+ Теоретическая часть (прилагается моя книга «Эскиз» в формате PDF)

+ Специальные упражнения для тренировки руки

+ Топ-7 ошибок при оформлении интерьера

+ датский диван: текстура бархата (22 мин)

+ Быстрый набросок скандинавского интерьера (27 мин)

+ Как нарисовать двухточечную перспективу (2 видео)

+ Пошаговое руководство по эскизам и планам (PDF)

И многое другое!

Этот курс — отличное вложение времени и денег для дизайнеров интерьеров, а также студентов, изучающих дизайн интерьера!
