Слуховые окна и окна в крыше

Слуховые окна и окна в крыше

Фактически наш дом, с конструктивной точки зрения, принял уже вполне законченный вид. Однако попробуем добавить к нему еще некоторые элементы, которые хоть и не обязательны, но нередко встречаются в различных коттеджах. Сначала построим одно слуховое окно, что будет означать добавление еще одной жилой комнаты, но уже в чердачный полуэтаж. После этого на некоторых других скатах крыши расположим обычные окна, предварительно настроив их внешний вид и размеры.

Откройте пример, над которым мы все время работаем, и сделайте активным этаж, в котором построена крыша, выполнив команду Этаж ? Актуальный этаж-Чердачное помещение или просто выбрав пункт Чердачный этаж из раскрывающегося списка этажей на горизонтальной панели инструментов. Перейдите в режим конструирования, если проект находился в режиме дизайна. Не забывайте, что вы также можете загрузить рассматриваемый пример с компакт-диска.

В гл. 1 рассказывалось, что для построения слуховых окон существует специальная вариантная кнопка (см. рис. 1.42), собирающая воедино все команды, реализующие различные типы слуховых окон. С помощью этих команд вы можете строить слуховые окна следующих типов.

• Односкатное слуховое окно.

• Двускатное слуховое окно.

• Вертикальное слуховое окно.

• Круглое слуховое окно.

• Треугольное слуховое окно.

• Трапециевидное слуховое окно и пр.

Принцип построения всех слуховых окон идентичен, поэтому далее будет рассмотрен только один пример создания слухового окна. Со всеми остальными вы можете ознакомиться самостоятельно сразу после выполнения примера или же по мере надобности при выполнении каких-либо своих проектов.

Внимание!

Будьте внимательны при выборе типа слухового окна, размещаемого на крыше. Некоторые из слуховых окон при определенных условиях не могут быть построены на крыше (точнее говоря, программа их все-таки построит, но построенные объекты будут выглядеть непропорциональными или иметь глубокие взаимные пересечения с другими окружающими объектами).

К примеру, односкатные слуховые окна не могут быть созданы на не очень высокой крыше (такой, скажем, как над западным крылом нашего дома). Точно так же, как и трапециевидное слуховое окно не может быть расположено на слишком узком скате крыши и т. п.

1. Убедитесь, что активным на данный момент является этаж, содержащий крышу, а отображение самой кровли включено. Отключите отображение деревянного каркаса крыши – пока что оно нам только мешает.

2. Вызовите команду Двускатное слуховое окно

из группы команд для построения слуховых окон.

3. Переведите указатель на южную сторону крыши. Как обычно, за указателем будет перемещаться фантом будущего слухового окна с размерами по умолчанию. Фантомы слуховых окон изображаются тонкими штриховыми линиями (рис. 4.44). Фантом любого слухового окна привязан левым нижним углом к указателю – именно левый нижний угол и определяет первую характерную точку, которую требуется зафиксировать при размещении слухового окна на крыше.

Рис. 4.44. Фантом слухового окна с размерами по умолчанию

4. Щелкните кнопкой мыши на поверхности названной стороны крыши, левее от ее середины, так, чтобы правая кромка слухового окна чуть-чуть не доставала до конька крыши (см. рис. 4.44).

5. Сразу после фиксации первой точки фантом обретет привычные очертания – тонкие серые линии. Причем теперь точка привязки фантома слухового окна находится в правом нижнем его углу. Растяните фантом вправо так, чтобы его середина приблизительно совпала с серединой ската крыши (рис. 4.45). Щелкните кнопкой мыши, чтобы зафиксировать вторую характерную точку.

Рис. 4.45. Фиксация слухового окна на крыше

Внимание!

Следите за тем, чтобы первая характерная точка слухового окна была зафиксирована внутри чердачного помещения, другими словами, за внешней стеной (не на стене и не снаружи). Иначе программа не сможет построить слуховое окно правильно.

6. После второго щелчка кнопкой мыши откроется окно Двускатное слуховое окно (рис. 4.46), в котором предоставлены дополнительные возможности настройки данного окна. Области Разрез и Вид предназначены для более точного редактирования размеров создаваемого окна. В области Окна настраиваются количество и размеры окон чердачного помещения, а раскрывающийся список покрытие в области Текстуры позволяет выбрать текстуру для покрытия чердачного помещения.

Рис. 4.46. Настройка параметров двускатного слухового окна

7. В поле Ширина (fb) в области Окна введите 75, а в поле Коли-ство – 2. В раскрывающемся списке Покрытие отыщите и выберите ту же текстуру, которую вы присваивали для покрытия всей крыши в предыдущем разделе.

8. Нажмите кнопку ОК для завершения построения слухового окна (рис. 4.47) – генерацию изображения на чертеже и в трехмерной модели программа выполнит самостоятельно.

Рис. 4.47. Слуховое окно на плане (отображение каркаса крыши отключено)

Обратите внимание, что система самостоятельно создала стены чердачного помещения, размещенного на крыше под слуховым окном (рис. 4.48). По сути, за два щелчка кнопкой мыши вы построили в своем проекте весьма сложный архитектурный элемент.

Рис. 4.48. Стены и окна чердачного помещения, сгенерированные автоматически при построении слухового окна

Откройте теперь окно трехмерного представления, нажав сочетание клавиш Ctrl+D, чтобы ознакомиться с построенным объектом в трехмерной сцене (рис. 4.49).

Рис. 4.49. Трехмерная модель слухового окна

На этом построение нельзя считать завершенным. Поскольку в чердаке дома образовалась новая жилая комната, необходимо каким-либо образом обеспечить к ней доступ. Поэтому всегда после создания слухового окна желательно строить лестницу, ведущую прямо в комнату, образованную после размещения слухового окна на крыше. Сейчас мы не будем добавлять лестницу (можете выполнить это сами), так как уже был раздел, посвященный построению лестниц, однако об этом правиле необходимо помнить всегда.

Теперь перейдем к работе с обычными, или, как их еще называют, мансардными, окнами. В гл. 1 было вкратце рассказано о возможности построения таких окон в выполняемом проекте. Все команды для создания мансардных окон собраны в одной большой вариантной кнопке (см. рис. 1.44). Создадим несколько разнотипных окон на крыше проектируемого коттеджа.

1. Убедитесь, что в текущем проекте выбран в качестве активного этаж, содержащий крышу, а в самой крыше отключено отображение каркасных деревянных конструкций.

2. Нажмите кнопку

в группе кнопок для построения мансардных окон (эта кнопка идет первой в группе), но не спешите размещать окно на крыше. Щелкните правой кнопкой мыши на пиктограмме этой кнопки. В результате появится окно Установки слухового окна (рис. 4.50). Настройки в окне достаточно типичны, поэтому подробно останавливаться на них не будем.

Рис. 4.50. Настройка параметров слухового окна

3. При желании вы можете поменять размеры окна, после чего нажать кнопку ОК, чтобы начать построение.

Примечание

Мансардные окна принадлежат к тем объектам, которые необходимо настраивать перед построением. Дальнейшее изменение каких-либо параметров такого объекта возможно только после его окончательного создания путем редактирования по двойному щелчку кнопкой мыши или с помощью перетаскивания.

Для фиксации мансардного окна необходимо расположить его над местом предполагаемой фиксации (после вызова команды построения, как и для других объектов, сначала формируется фантом окна), после чего щелкнуть кнопкой мыши.

Примечание

Вы не можете расположить мансардное окно на крыше над стенами чердачного помещения. При наведении указателя в режиме вставки мансардного окна на стену фантом просто исчезнет, а щелчок кнопкой мыши не вызовет никакой реакции со стороны системы.

Переведите указатель на западный скат крыши дома. Щелкните кнопкой мыши, чтобы зафиксировать окно (рис. 4.51).

Рис. 4.51. Изображение мансардного окна на чертеже

Как видите, все просто! Попробуем добавить еще два мансардных окна на северном скате крыши разрабатываемого коттеджа.

1. В группе кнопок для построения окон на крыше активируйте кнопку

2. Щелкните на ней правой кнопкой мыши, чтобы вызвать окно настроек. Оно будет отличаться от приведенного на рис. 4.50 только изображением на панели предварительного просмотра.

3. В поле Ширина увеличьте ширину окна до 100 см, а в поле Высота задайте высоту равную 160 см. Нажмите кнопку ОК, чтобы принять изменения габаритных размеров и закрыть окно (рис. 4.52).

Рис. 4.52. Мансардное окно усовершенствованной конструкции

4. Переведите указатель на северную сторону ближе к восточному крылу дома. Создайте два окна данного типа, расположив их симметрично относительно условной линии, проходящей через конек данной части крыши (рис. 4.53).

Рис. 4.53. Мансардные окна усовершенствованного типа на чертеже

5. Нажмите клавишу Esc для выхода из команды построения мансардных окон.

Как обычно, после добавления каких-либо объектов в проект переключитесь в режим трехмерного просмотра, чтобы увидеть объемные модели созданных мансардных окон (рис. 4.54).

Рис. 4.54. Мансардные окна в модели здания

В завершение попробуйте самостоятельно добавить арочные проходы между комнатами, а также одну прямую лестницу, соединяющую Помещение 3 второго этажа с таким же помещением на чердачном полуэтаже. Двери (арочные проходы между комнатами) и лестницу с перилами разместите приблизительно так, как это показано на рис. 4.55. При этом необходимо учитывать тот факт, что дверь, ведущая в западную часть чердачного полуэтажа, должна быть чуть ниже, чем остальные, поскольку кровля над этой частью дома пролегает ниже. Можно, к примеру, установить высоту прохода, равную 170 см, а ширину – 80 см.

Рис. 4.55. Расположение лестниц и дверей чердачного полуэтажа (все остальные этажи и крыша скрыты)

В результате вы получите еще три дополнительных жилых помещения (пускай и небольших) в вашем коттедже (рис. 4.56), а сам дом можно считать фактически завершенным с архитектурной точки зрения.

Рис. 4.56. Трехмерное представление чердачного полуэтажа после добавления проходов и лестницы (крыша скрыта)

Файл этого проекта – CH03DormerWindow.acp – вы также найдете на компакт-диске.

На этом стоит завершить рассмотрение объектов конструирования. Из всей предыдущей главы, а также из первого раздела этой главы вы узнали достаточно, чтобы самостоятельно создавать модели любых зданий в программе ArCon. Теперь у вас не должно возникнуть затруднений с построением жилого коттеджа, многоэтажного здания, общественного помещения или промышленного корпуса.

В оставшейся части данной главы будет рассказано еще о некоторых возможностях, доступных пользователю в режиме конструирования, после чего мы сможем, наконец, перейти к изучению проектирования в режиме дизайна.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Окна на крыше дома. | Всё об интерьере для дома и квартиры

Окна, встроенные в кровлю, бывают мансардными и слуховыми, но суть от этого, по большому счету, не меняется. Изначально такие окна были предназначены для проветривания чердака, но позже они стали использоваться для дополнительного освещения и визуального расширения пространства. Так, когда в Европе наблюдалось перенаселение, люди искали возможность использовать каждый квадратный метр жилой площади с пользой, поэтому делали из чердаков дополнительные комнаты
. А чтобы меньше тратиться на освещение, расширили и модифицировали маленькие слуховые окошки, превратив их в дополнительный источник естественного света.
Интересно: в средние века была мода пышно украшать окна в крыше в соответствии со стилистикой фасада здания. — Так появились мансардные окна, которые и по сей день очень популярны.
Итак, зачем же сегодня многие ставят слуховые окна на крыше:
Они дополнительное освещение чердачного помещения дают.
Обеспечивают регулярную и качественную вентиляцию подкровельного помещения, что продлевает сроки эксплуатации материалов пирога.
В отдельных случаях чердачное окно обеспечивает дополнительный выход на крышу для ее профилактического ремонта.
Красиво оформленное слуховое или мансардное окно придает оригинальный внешний вид архитектурной композиции.
Могут служить дополнительным аварийным выходом.
Виды окон.
Прежде чем заниматься установкой окна в крышу, следует разобраться в разновидностях таких конструкций. Слуховые окна как маленькие «Домики» с двумя скатами выглядят. Мансардные же размещаются вровень со скатом основной кровли и не защищены навесом, поэтому пропускают больше солнечного света. Иными словами, слуховые окна располагают вертикально, а мансардные — горизонтально (повторяют геометрию ската кровли. Соответственно, для вертикальных окон необходимо строить дополнительный каркас, что будет описано далее.
В большинстве случаев слуховые окна как треугольники выглядят. Главная особенность их в том, что фронтонная сторона не утапливается внутрь, а стоит в единой плоскости с фасадом. В остроугольных кровлях можно располагать на фронтоне окна с большими рамами, используя оригинальные детали, похожие на своды соборов. Лишь в том случае, если же вы собираетесь ставить окно с односкатной крышей, то на ней следует разместить отдельные водосточные желоба. Минимально допустимый уклон такой крыши составляет 5-15\xB0.
Несмотря на то что сегодня многие выбирают слуховые окна, большинство все же отдает предпочтение мансардным конструкциям. Поскольку они располагаются в одной плоскости с кровлей, то способны пропускать больше света, занимают меньше места, да и сделать их гораздо проще.
И все-таки, какой тип окна выбрать? Лишь в том случае, если вы живете в старом доме с характерными архитектурными признаками своей эпохи, то лучше всего построить слуховое окно. Для более современных конструкций подойдут мансардные окна. Для монтажа первых нужны специальные ниши в кровле, поскольку каркас стропильной системы и боковин окна нуждается в большом количестве мест крепления с основной кровлей.
Мансардное окно достаточно между стропилами кровли закрепить. Они будут выполнять функцию барьера для водных потоков, а потому их лучше ставить на покатых крышах с углом наклона 15-20\xB0. Окна мансардного типа представляют собой довольно сложные конструкции с продуманной защитой от холода, ветра и влаги. Изготовить такое окно самостоятельно не представляется возможным, поэтому разумнее всего приобрести его в соответствующей фирме.
Монтаж слухового окна.
Поскольку конструкция слухового окна на крыше очень сложная, прежде чем приступать к его строительству или отправляться в магазин за материалами, необходимо составить подробный чертеж. На изображении ниже показана одна из возможных схем обустройства на двускатной крыше.
Полезный совет: чтобы вычислить габариты и число слуховых окон, необходимых для полноценного освещения и проветривания чердака, воспользуйтесь простым правилом: их суммарная ширина должна быть больше? Ширины подкровельного пространства.
Совсем необязательно размещать окна в один ряд, они будут красиво смотреться и на разных уровнях. Нижний край должен быть расположен в 90 см от пола чердака, а высота окна может составлять 1, 5-2 м или выше, на сколько позволяет потолок помещения. Логично, что чем выше окно, тем больше света оно будет пропускать.
Изготовление каркаса.
Обустройство слухового окна нужно начинать с разработки и обустройства каркасной системы. Лучше всего делать это одновременно с монтажом стропильной системы общей крыши. В подобной конструкции предусмотрена своя коньковая балка, стропила и обрешетка, на которую потом будут уложены слои кровельного пирога. Говоря проще, чтобы получить слуховое окно, надо на крыше соорудить еще одну такую же крышу в миниатюре.
Специфика проведения монтажных работ:
Оградите проемы окна стропильными ногами. Для их изготовления рекомендуется выбирать высокопрочные материалы, которые смогут выдерживать нагрузку от всех конструктивных элементов окна, включая стеклопакеты, обрешетку и кровельное покрытие.
Уложите поперечные балки — нижняя должна находиться на одном уровне с наружной стеной, а место крепления верхней зависит от того, насколько высоким вы захотите сделать окно.
Установите вертикальные стойки, оперев их на нижнюю балку, после чего свяжите их в верхней части поперечиной.
Продольными брусьями скрепите получившуюся раму с верхней балкой, которая упирается на стропила.
В результате у вас получится каркас, который впоследствии нужно дополнить стропильной системой. Ее строят по тому же принципу, что и для основной кровли дома.
Важный момент: когда вы будете закреплять балки — перемычки, не стоит делать врубки в стропильных ногах в основания, поскольку это сделает их менее прочными. Все конструктивные элементы различными металлическими крепежными деталями прикрепляйте.
Когда вы обустроили каркас, проверьте его расположение в пространстве, скорректировав вертикаль и горизонталь при помощи строительного уровня и отвеса. Перекосов нельзя допускать ни при каких условиях, даже минимальных. Только после этого можно начинать укладывать конек и стропила крыши окна. Их следует вырезать из дерева по заранее подготовленному шаблону.
Боковины окна рекомендуется отделывать гидрофобными материалами. Лучше всего монтировать кровельное покрытие основной крыши и слухового окна в одно и то же время, обращая особое внимание на потенциальные места протечек. Это могут быть различные стыки, углы, места выхода труб и вентиляционных отверстий. Делайте там усиленную гидроизоляцию при помощи мембран, прижимных планок и силиконовых атмосферостойких герметиков.
Монтаж ендов.
Технология строительства и установки слухового окна кажется очень схожей с обустройством обычной многощипцовой кровли, однако здесь есть несколько весомых различий. Так, обычно скаты у многощипцовой конструкции расположены под одним углом. Уклон навеса окна составляет 64\xB0, и если его установить на кровлю с уклоном 40\xB0, то для этого потребуется соорудить нестандартные разжелобки или енды. При этом верх и низ строят по разным технологиям. Для строительства верхушки применяют накосные стропила и на них опирают нарожники под углом 64\xB0.
Как делают подобные окна на крыше дома:
На пол центральную точку пересечения ендовой балки с коньком перенесите.
По линейке проведите линию от этой отметки к углу боковой стенки и к коньковому брусу. Эти две линии будут проекцией коньковой балки и енда в горизонтали.
Найдите угол между этими двумя линиями и под этим углом запилите нижний торец ендовой балки, чтобы он смог четко пристать к боковой стенке.
Натяните шнурок или леску между коньком и углом боковины и найдите угол среза верхней части балки. Измерьте дистанцию между этими точками — это и будет длина ендовой балки.
Перенесите линию проекции на боковой брус и измерьте протяженность нижнего торцового среза.
Когда с измерениями покончено, выполните разметку заготовки в точке установки балки, разрежьте ее по длине и сделайте запилы на краях под углом 18\xB0 и 72\xB0 и поставьте их на место.
Полезный совет: для каждого такого окна нужно сделать пару подобных зеркальных стропильных балок. Для нарожников лучше всего заранее сделать шаблон, чтобы потом не измерять каждый раз.
В нижней части окна, где внутренняя поверхность мягкой крыши спрятана боковыми стенками и незаметна со стороны мансардного помещения, специалисты прибегают к упрощенному методу монтажа разжелобка. На обшивку кровли прибивают ендовую балку и опирают на нее торцы стропил кровли окна. Соответственно, эту работу выполняют после укладки обшивки основной кровли фанерой или другим листовым материалом. Чтобы увеличить прочность такой обшивки, настилать листы лучше всего от боковых стен окон.
Как узнать габариты и месторасположение опорной балки:
Между концом стропильной балки и внешним концом фронтона натяните специальный меловой шнурок.
Отбейте шнурком меловую линию.
Измерьте протяженность этой линии и вырежьте заготовку.
Срежьте ее внешний боковой конец под углом 64\xB0.
Прибейте балку вдоль меловой разметки.
Заготовки нижних стропил проще всего делать по шаблону, а перед монтажом только подпилить концы до требуемых размеров. После установки всех деталей остается лишь обшить крышу окна влагостойкой фанерой и кровельным материалом. Укладывать фанеру следует сверху от коньковой балки, особенно если вы работаете с крутыми скатами. Встаньте на самую верхушку и расположите цельный фанерный лист, расположив его четко вдоль верхнего торца конька. После его фиксации можно спуститься вниз, измерить и подогнать остальные угловые детали.

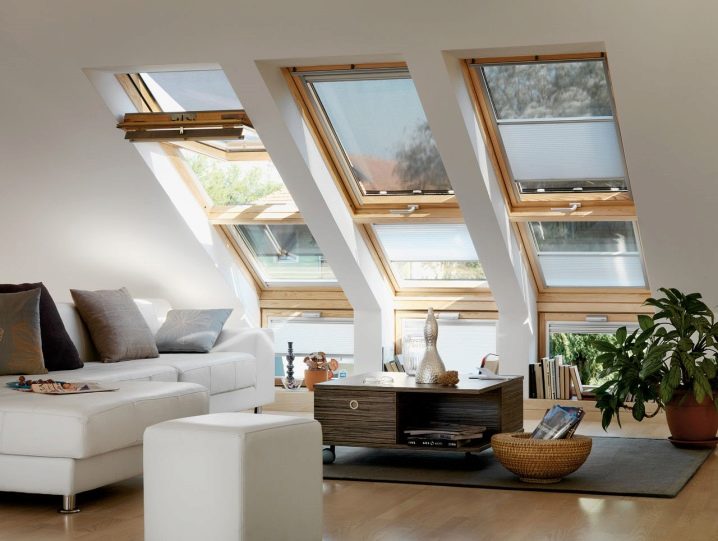

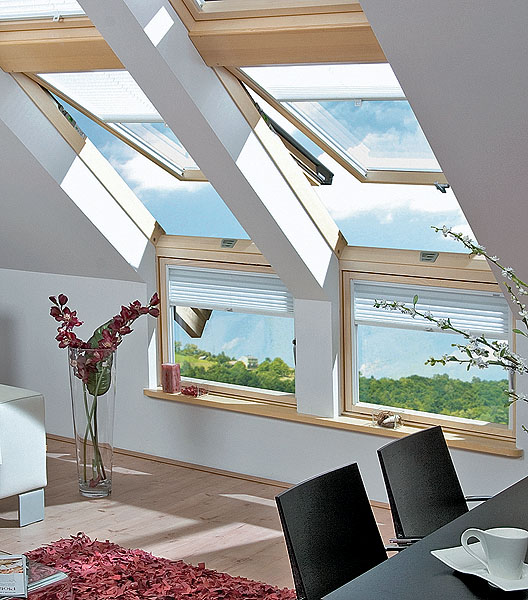

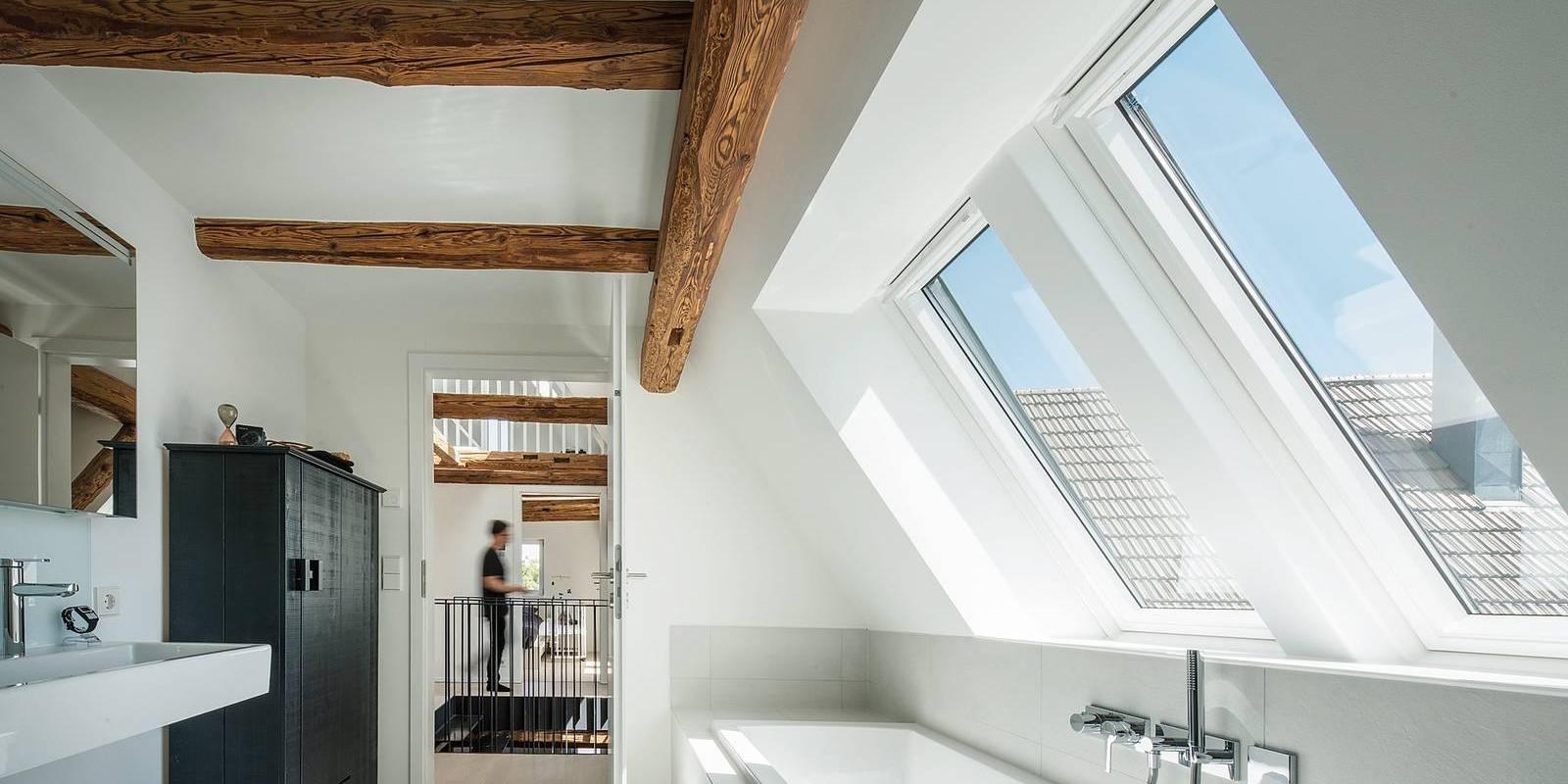

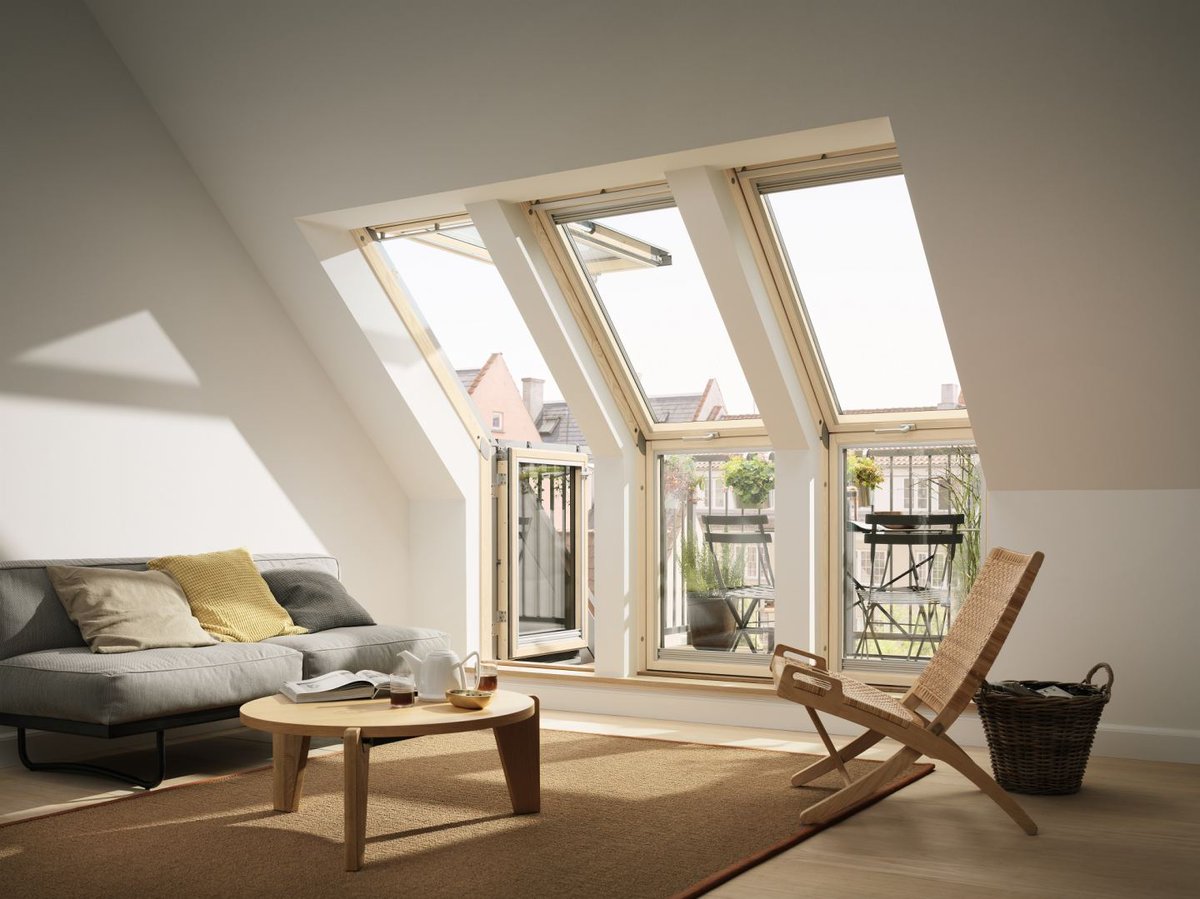

Монтаж мансардных окон.
Установить окна в мансардной крыше будет намного проще, ведь для них не потребуется строить персональные «Домики». Но именно по этой причине к таким конструкциям предъявляются повышенные требования. Так, необходимо соблюдать предельную точность в измерениях, сделать очень жесткую раму и проследить, чтобы все окно обладало повышенными теплофизическими характеристиками.
Конструкция мансардного окна напоминает слоеный пирог из всевозможных изоляционных деталей, защелок и примочек. Мы уже говорили ранее, что сделать такое своими руками не получится, поэтому лучше ознакомиться с предложениями на рынке и выбрать наиболее подходящее.
Чтобы правильно установить окно, надо знать из чего оно состоит:
Маркизет — защита от внешних механических воздействий.
Оклад — может быть выполнен из различных материалов и подбирается в зависимости от кровельного покрытия, что позволяет расположить окно максимально вровень со скатом крыши. Оклады бывают гладкими, для крыш из битумной черепицы с волной не больше 8 мм, 16 мм, 30 мм и т. д.
Мансардное окно — собственно, сам стеклопакет.
Защитный контур для тепло — и гидроизоляции.
Жалюзи либо шторы — зачастую не идут в комплекте и приобретаются отдельно в соответствии с дизайном интерьера мансарды.
Внутренние откосы.
Когда вы определились, сколько окон нужно установить в крыше, и каковы будут их размеры, следует сделать разметку. Для этого обозначьте их месторасположение изнутри, поставив метки с запасом в 2-3 см справа и слева и в 10-15 см — сверху и снизу.
Как поставить мансардное окно:
Вырежьте кусок гидроизоляционного материала в соответствии с размерами окна, оставив запас около 20 см с каждой стороны.
Снимите сектор основной кровли, где будет расположено окно, или вырежьте его.
Удалите при необходимости детали стропильной системы, мешающие работе.
Прибейте в нижней части на расстоянии в 8-10 см от обрешетки опорный брус с сечением 50 мм.
Прибейте к брусу нижнюю часть гидроизоляционного полотна.
Верхний конец гидроизоляции прикрепите к верхней обрешетке.
Вытащите боковые края гидроизоляции наружу.
Крепеж рамы осуществляется в соответствии с особенностями конструкции. Поскольку окна от разных производителей немного отличаются, то будет полезно ознакомиться с прилагающейся в комплекте инструкцией или проконсультироваться непосредственно у представителя фирмы.
После установки рамы прикрепите к ней кронштейны. Нижние фиксируйте накрепко, а верхние сразу сильно не затягивайте, поскольку они еще пригодятся для корректировки положения створки.
К верхней части рамы утеплитель прикрепите.
Внизу теплоизоляцию уложите на опорный брус.
Установите створку и отрегулируйте плотность ее прилегания при помощи верхних кронштейнов. После этого их можно окончательно затянуть.
Прикрепите боковые концы гидроизоляционного полотна к раме, а затем уложите туда утеплитель.
В верхней части установите дренажный желоб в соответствии с конструктивными особенностями данной модели окна (возможно, снова потребуется консультация производителя.
Расположите вокруг окна фартук, который защитит его от протечек, и прикрепите его к раме, верхней обрешетке, опорному брусу и стропилам. Края фартука просуньте под обрешетку, а верхнюю часть заведите под желоб. Полезный совет: не стоит применять монтажную пену для дополнительной гидроизоляции стыков, поскольку ее напор может нарушить корректное расположение окна. Для этого атмосферостойкие герметики используйте.

Слуховое окно в мансардной крыше

Слуховые окна в мансардном этаже

Слуховое окно в мансардной крыше является не просто украшением, помогающим создать уникальный дизайн кровли, но и увеличивает количество света в помещении. Это может быть довольно простая конструкция, которую можно установить самостоятельно, или изделие сложной дизайнерской формы, придающее кровле индивидуальность.

Как появились слуховые окна?

Слуховое окно на крыше впервые начали появляться в Европе в середине XIX века. Они служили в основном для создания освещения на чердаке, благодаря чему помещение стало пригодным для жилья и хозяйственных нужд. Спустя некоторое время архитекторы начали использовать этот прием не только с практической, но и эстетической точки зрения. Окна приобрели популярность в таких направлениях, как Ренессанс, готика, барокко. Внешний вид их сильно отличался в зависимости от страны, в которой строилось здание.

В России впервые такие конструкции стали известны после победы над Наполеоном. Крыша со слуховым окном спустя десять лет уже никого не удивляла, стала обыденностью, особенно для Москвы и Санкт-Петербурга. Чердаки чаще всего использовали для проживания люди с малым достатком, помещения часто отдавались под мастерские.

Какие окна бывают?

В зависимости от вида и расположения слуховых окон их разделяют на следующие типы:

• Расположенные в щипцовой стене.
• Дормер, который может иметь разную форму:

1. 1. треугольную.
   2. четырехугольную, применяется, если крыша имеет скаты.
   3. трапециевидную.
   4. сегментообразную, чаще всего такие окна называют панорамными, используются, если кровля имеет форму трапеции.
   5. арочную.

• Антидормер. Окно расположено не под наклоном, под него в кровле делается специальная ступень.
• Наклонное.
• Зенитный фонарь: оно не открывается, находится в верхней части кровли.

Нельзя считать данную классификацию исчерпывающей, так как строительные технологии постоянно совершенствуются, появляются новые технологии и материалы.

Конструктивные особенности

В зависимости от типа кровли будет отличаться и слуховое окно на крыше, конструкция которого подбирается специальным образом.

• В щипцовой стене. Такие окна обустраивают в верхней части стены, которая располагается с торца здания. Оно имеет треугольную форму, по бокам располагаются скаты кровли. Располагается конструкция на той же плоскости, что и фасад здания. Такое окно не нуждается в каких-либо дополнительных сооружениях, оно открывается, к нему можно приставить лестницу и попасть через него на чердак.

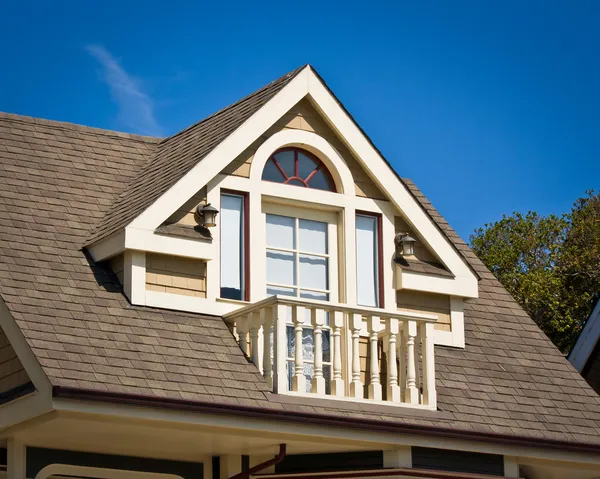

• Дормер располагается целиком над скатом крыши. Для установки такой конструкции потребуется усилить кровлю и позаботится о качественной гидроизоляции окна. Такой вид окна имеет наибольшее распространение за счет своей эффективности, встречается большое количество моделей.
• Антидормер – это слуховое окно на крыше, конструкция которого устроена таким образом, что оно не выступает за пределы крыши, при этом находится в одной плоскости с фасадом. Это встроенное окно, из-за этого оно уменьшает объем помещения внутри. Обустроить такое изделие проще, чем рассмотренное выше, однако из-за складывания внутреннего пространства помещения оно не получило широкого распространения.

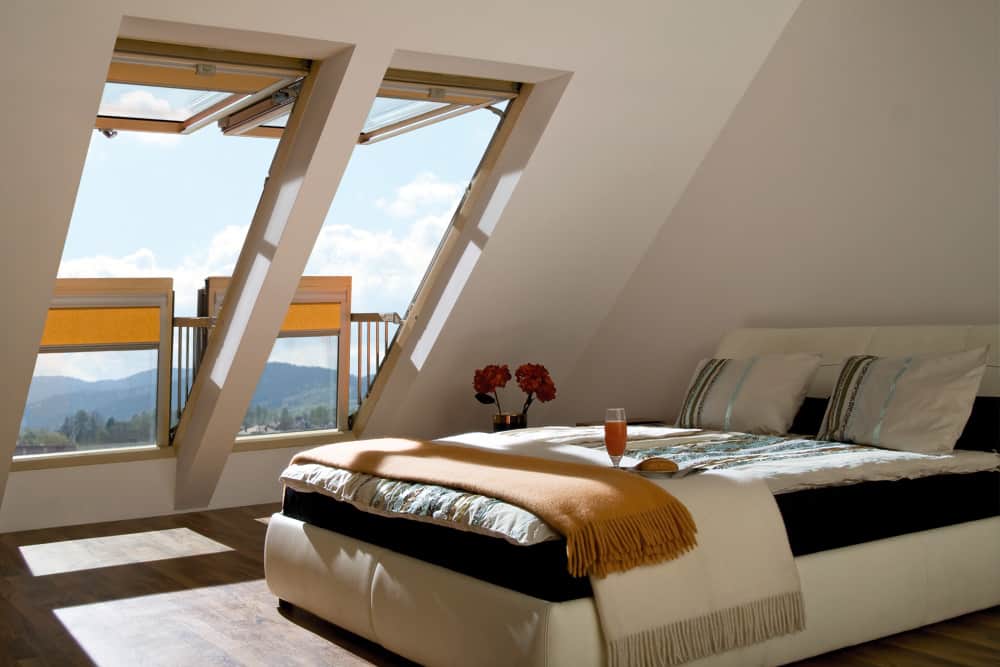

• Наклонный тип. Такое окно чаще всего называют мансардным, и оно не является редкостью. Вставляется такая конструкция в наклонную плоскость кровли, из-за чего тоже находится под наклоном. Форма такого окна может быть любой; изготавливается оно обычно из металлопластика.
• Зенитный фонарь. Он создан полностью из стекла, форма может быть разной. Благодаря конструкции фонарь дает максимальное освещение чердаку, чаще всего используется в нежилых помещениях, так как нет возможности его зашторить или открыть для проветривания.

Примеры использования слухового окна

Мансардные слуховые окна могут применяться практически в любом типе кровли и имеют множество решений формы и размера, что делает их универсальными. Чаще всего такие конструкции можно встретить на скате крыши или в плоскости стен, однако можно применять их и для односкатных конструкций.

Достаточно широко распространены слуховые окна вальмовой крыши. Они хорошо подходят для классических домов или старинных архитектурных решений. Рамы обычно треугольной формы, окна дают хорошее ровное освещение, ощущение уюта и спокойствия. Такой тип окон широко применяется и для современных конструкций, особенно когда кровля сильно опущена на этаж.

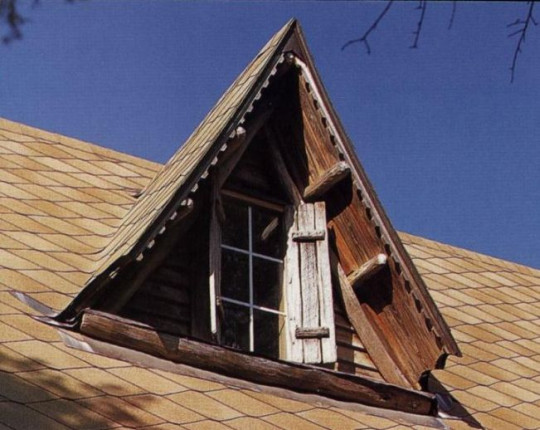

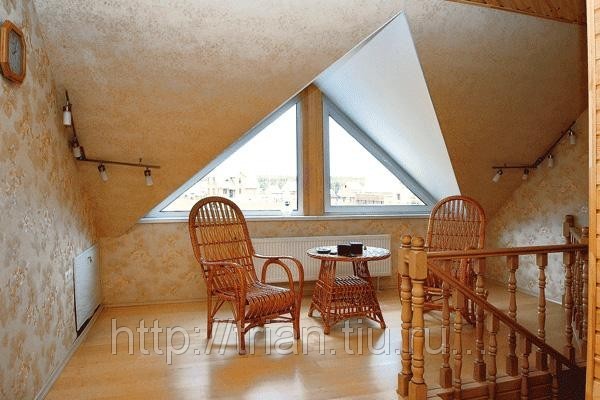

Треугольные окна достаточно просты в исполнении, обходятся дешевле иных нестандартных форм, при этом дают наиболее ровное освещение, однако количество света будет умеренным. Это хорошо, если вы собираетесь превратить мансарду в спальню, но не подходит для детской, игрового зала или гостиной. Иногда встречаются арочные окна: они небольшие, но создают определенное дизайнерское направление, которое привлекает внимание к дому. Освещение такие окна дают минимальное, могут использоваться для проветривания, если будут иметь открывающиеся створки.

Располагать слуховые окна можно как по одному, так и группами, главное – не нарушать целостности опорных элементов кровли. Расположение конструкций может быть как по горизонтали, так и по вертикали. Если необходимо добиться широкого обзора и хорошего освещения, можно использовать панорамное окно, однако через него обычно уходит много тепла.

Если крыша трапециевидная, у нее не будет боковых стенок, поэтому окно закрывают кровельными материалами, применяют специальную гидроизоляцию. Слуховое окно мансардного этажа подбирается обычно в зависимости от назначения помещения и типа кровли. Существует большое разнообразие вариантов, поэтому подобрать подходящий можно всегда.

Какие требования нужно соблюдать при проектировании?

Двускатная крыша со слуховым окном не только хорошо смотрится, но и превращает чердак в пригодное для проживания или иного использования помещение. Однако требуется соблюдать определенные правила, выбирая мансардное окно.

Прежде всего следует учесть сторону света, на которую будет смотреть будущее окно. Южная сторона дает больше света, поэтому, если вам не нужно яркое освещение, можно установить окна небольшого размера или использовать тонировку. Чем больше размер окон, их количество и наклон, тем больше света будет в помещении. Оптимальный размер высчитывается примерно так: на один метр остекления должно приходиться 9 метров пола. Желательно включить мансардное окно в проект еще до того, как начнет строиться кровля: это значительно облегчит их установку, так как для окон будут предусмотрены специальные места, и не придется разбирать кровельный материал.

Двускатная крыша со слуховыми окнами может иметь разное освещение в зависимости от будущего назначения помещения, поэтому необязательно ограничиваться одним окном: можно установить их столько, сколько потребуется. Основным условием является лишь то, что рама должна попадать между стропилами, не нарушая их целостности. Необходимо соблюдать требования СНиП, они нужны на стадии проектировки, когда разрабатывается общая концепция помещения и его стиль.

Если у здания не очень удобная форма крыши, слуховое окно треугольное можно разместить на стене мансардного этажа. Оно может одновременно служить и входом на чердак. Такие окна можно использовать для нежилых чердаков или в комплексе с другими решениями. Максимальный размер окна ограничивается плоскостью крыши, а рассчитывается из соображений освещенности. Чем плоскость стекла больше, тем света в помещение будет попадать больше. Кроме этого, для того чтобы конструкция не нанесла вред кровле, не ослабила ее и прослужила достаточно долго, необходимо соблюдать требования и нормы строительства. СНиП включает следующие требования:

• Наклонные окна ставят, если угол наклона не меньше 35 градусов.
• От наружных стен строения можно располагать надстройки только на регламентированном расстоянии.
• Минимальный размер открывающихся створок должен составлять 0.6×0.8 м, допустимый размер на крыше 1.2×0.8 м.
• Фасад не должен быть продолжением стены, если планируется обслуживание окна с вальмовой крышей, проем которого имеет четырехугольную форму.

Как сделать слуховое окно – практические навыки мастера чердака

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название — слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна — мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

Оконные проемы могут иметь несколько видов исполнения:

• Окно, совмещенное с плоскостью крыши.
• Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
• Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
• Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

• С односкатной кровлей.
• С двускатной кровлей.
• Вальмовые.
• В виде лучковой или циркульной арки.
• Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

• Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
• При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
• Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
• При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны — это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части — как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

• Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
• Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
• Проверяют вертикальность фронтона слухового окна.
• Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
• В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
• Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
• При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Слуховое окно на мансардной крыше

Кровля состоит из многих элементов, некоторые из них носят декоративный, а другие – практический характер. Максимальную площадь крыши занимают плоские скаты, которые способствуют стоку дождевой воды, что защищает все строение. Кроме скатов, важную роль играют вспомогательные компоненты. Одним из них является слуховое окно. Оно обеспечивает естественное освещение мансарды, если она есть на кровле, а также служит для отвода влажного воздуха из-под крыши. Благодаря этим окнам солнечные лучи падают под более привычным углом, чем через горизонтальные окна на крыше. Есть несколько разновидностей таких окон. Дополнительная информация будет рассмотрена в статье.

Есть из чего выбирать

Слуховое окно не является новинкой в строительном деле. Оно долгое время используется как практический элемент кровли. Разновидностей долмеров ровно столько, сколько разновидностей форм кровель. Различия между окнами такого рода лежат как раз в том, какого рода кровля их покрывает. Среди них можно выделить:

• плоские;
• односкатное;
• вальмовое;
• двускатное;
• трапециевидное;
• арочное;
• круглое.

Каждый вид подбирается под конкретные потребности и в зависимости от общего дизайна дома. Если в нем преобладают округлые формы, тогда и форма крыши окна будет такой же. Кроме того, форма самих створок может быть не только прямоугольной. Некоторые проектировщики утверждают, что такие окна обладают меньшей эффективностью по сравнению с мансардными. Связано это с меньшей пропускной способностью, т. к. лучи меньше времени находятся под требуемым углом.

Нет никаких ограничений в отношении того, на какую крышу можно монтировать слуховые окна. Это добавляет определенной работы мастерам, которые будут заниматься монтажом, но результат однозначно порадует. Не существует строгой привязки к форме крыши, на которой будут находиться слуховые окна. Например, на односкатной отлично будут смотреться окна с полукруглой кровлей и такой же формы. Долмеры могут быть смонтированы не только в скат, но и во фронтон кровли. В некоторых случаях допускается монтаж долмеров на плоскую кровлю, но в этом случае придется предусмотреть способ, по которому дождевая или талая вода будет как можно скорее удаляться. Это связано с тем, что она будет скапливаться под окнами, следствием чего будет сырость.

Чтобы сэкономить средства, вместо боковых стенок слухового окна, можно сделать скаты большей длины. При этом получиться конструкция треугольной формы. Преимуществом такого решения является простота стыковки со скатом. При этом стоит учитывать, что света в помещение будет попадать меньше. Если приоритетом является проникающий свет, тогда скаты слухового окна можно сделать прозрачными и получиться зенитный фонарь. Если на мансарде, где располагаются зенитные окна предполагается наличие спального места, тогда лучше предусмотреть жалюзи. Кто-то вместо слуховых окон предпочитает мансардные, но важно понимать, что их стоимость несколько выше, чем у слуховых.

Когда возможен монтаж

Стоит понимать, что монтаж слухового окна возможен не всегда. Есть определенные нормы СНиП, которые регулируют процесс монтажа долмеров. Только в случае точного следования разработанным правилам, удается достичь максимальной продолжительности службы слуховых конструкций. Вот несколько нюансов, которые важно учитывать при проектировании:

• угол крыши;
• расстояние от наружных стен;
• существуют минимальные размеры слуховых окон.

Для правильного стока воды при наличии слухового окна, угол ската должен быть не меньше 35 градусов. В отношении размеров стоит сказать, что размер слухового окна должен быть не меньше 10% от общей площади чердачного помещения. Но минимальный размер створки составляет 60×80 см. Если слуховое окно делается на вальмовой крыше, то его необходимо расположить таким образом, чтобы оно не было продолжением основной стены. Чаще всего отделка слухового окна производится таким же образом, что и крыша. Но допускается и отдельное оформление, которое подразумевает наличие собственной кровли с отдельным настилом и водоотливами.

Процесс сооружения

Монтаж слухового окна подразделяется на несколько этапов, каждый из которых требует особого подхода. Все начинается с сооружения каркаса.

Каркас

Слуховое окно на мансарде сооружается уже после того, как будет полностью готова стропильная система кровли. При этом оно должно быть спроектировано заранее. Это учитывается во время расстановки ферм. В месте, где будет смонтирован проем. Соседние фермы при этом немного раздвигаются, чтобы их не пришлось резать. Следствием этого стала бы потеря прочности. «Кукушка» имеет свою стропильную систему. Причем ее сооружение не уступает по сложности кровельному. Стропильные ноги, на которые будет оказываться вся нагрузка по завершении монтажа, изготавливаются тройными или двойными.

Для лицевой части такого сооружения или фронтона потребуется дополнительная опора. В ее роли выступает внутренняя стена. Ее высота должны быть не меньше 1,5 метра. Она устанавливается перпендикулярно фронтону и основной стене. Только в этом случае будет возможность добиться требуемой прочности. Сами стены стоят на балках, которые являются потолочными. Эти стены собираются уже после того, как готова кровельная система. Одновременно с их монтажом выполняется фиксация к ним оконного проема. Чаще всего такая конструкция выполняется в той же плоскости, в которой находится одна из стен. Если это так, то опорные стропильные ноги не должны выходить за ее уровень.

Они обрезаются вровень с основной стеной, чтобы добиться гармонии. Для того чтобы усилить проем делается дополнительная перемычка. Она устанавливается между стропильными ногами проема, на нее также опирается коньковый брус «кукушки». Чаще всего она выполняется из древесины, которая усиливается металлическими накладками. Балка-перемычка монтируется таким образом, чтобы она была вертикально в соответствии с фронтоном слухового проема, чтобы обеспечить правильное примыкание коньковой балки окна. Стропила, которые являются боковыми для окна должны верхней частью упираться в коньковую балку кровельной стропильной системы. Если окно находится в одной плоскости со стеной, то обшивку нужно выполнить таким образом, чтобы она не выступала за пределы стены. В качестве материала может применяться влагостойкая фанера или ОСБ плита.

Ендовы

К монтажу треугольного проема необходимо подходить таким же образом, как к настилу покрытия на многоскатную крышу. Но есть и свои нюансы, которые стоит учитывать. Каждый скат кровли, обычно, имеет одинаковый наклон. Но это не так в отношении «кукушки», здесь угол скатов кровли проема может быть большим в несколько раз. При стыковке возникает проблема, т. к. потребуется использовать ендовы с различным углом сторон. Если проем будет глухим, тогда для его изготовления применяются дополнительные укороченные стропильные ноги, которые упираются в накосные стропила кровли.

Чтобы добиться правильного примыкания и оттока дождевой или талой воды, необходимо правильно высчитать длину ендов, а также сечение балки, на которую они будут опираться. Также для разжелобков потребуется заранее знать под каким углом скат проема будет находиться к скату основной кровли. Заранее необходимо подготовить пару таких балок, но они должны быть в зеркальном отображении. При работе лучше использовать заранее подготовленный шаблон.

Нижняя часть

Нижняя часть конструкции требует не менее внимательного подхода, чем остальные. Нижняя часть должна быть опорой для мягкой кровли, которая внутренней частью будет скрываться в ней. При этом боковые стенки должны прикрывать ее таким образом, чтобы ее не было видно. Скрыть ее поможет разжелобок, смонтированный упрощенным методом. Балка под него монтируется сверху основного кровельного настила. Она служит опорой для стропильных ног треугольного окошка. После этого делается сплошная обрешетка для окошка из влагостойкой фанеры, на которую и укладывается настил для проема. Обрешетка монтируется сверху вниз, а кровельный настил наоборот. Видео о монтажных работах можно посмотреть ниже.

Заключение

Как видно, нет двух одинаковых проектов, каждый отличается сложностью и уникальностью конструкции. При этом есть основные правила, которых важно придерживаться. Без них можно ослабить прочность всей стропильной системы кровли, что обернется дорогостоящим ремонтом или заменой основных узлов. Никогда не соглашайтесь на обещания мастеров, которые хотят только попробовать соорудить подобную конструкцию. Это всегда говорит о недостаточной подготовке, за которую придется расплачиваться заказчику. Не соглашайтесь на варианты «как проще», а найдите такого мастера, который будет готов воплотить задумку архитектора.

Слуховое окно на крыше: конструкция и чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджа Пример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

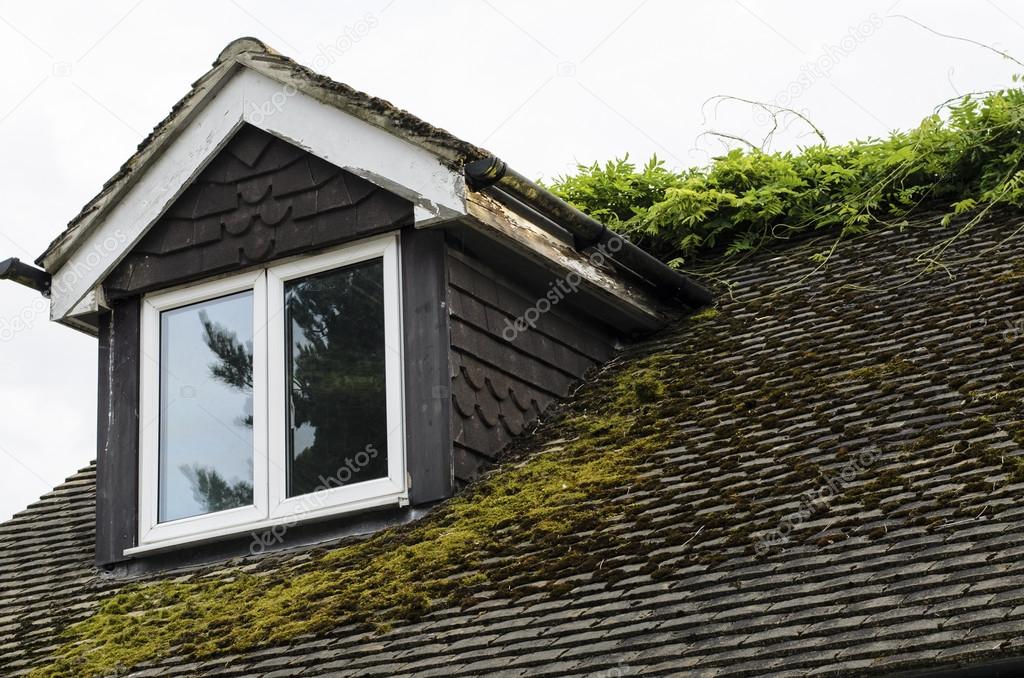

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0 ).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

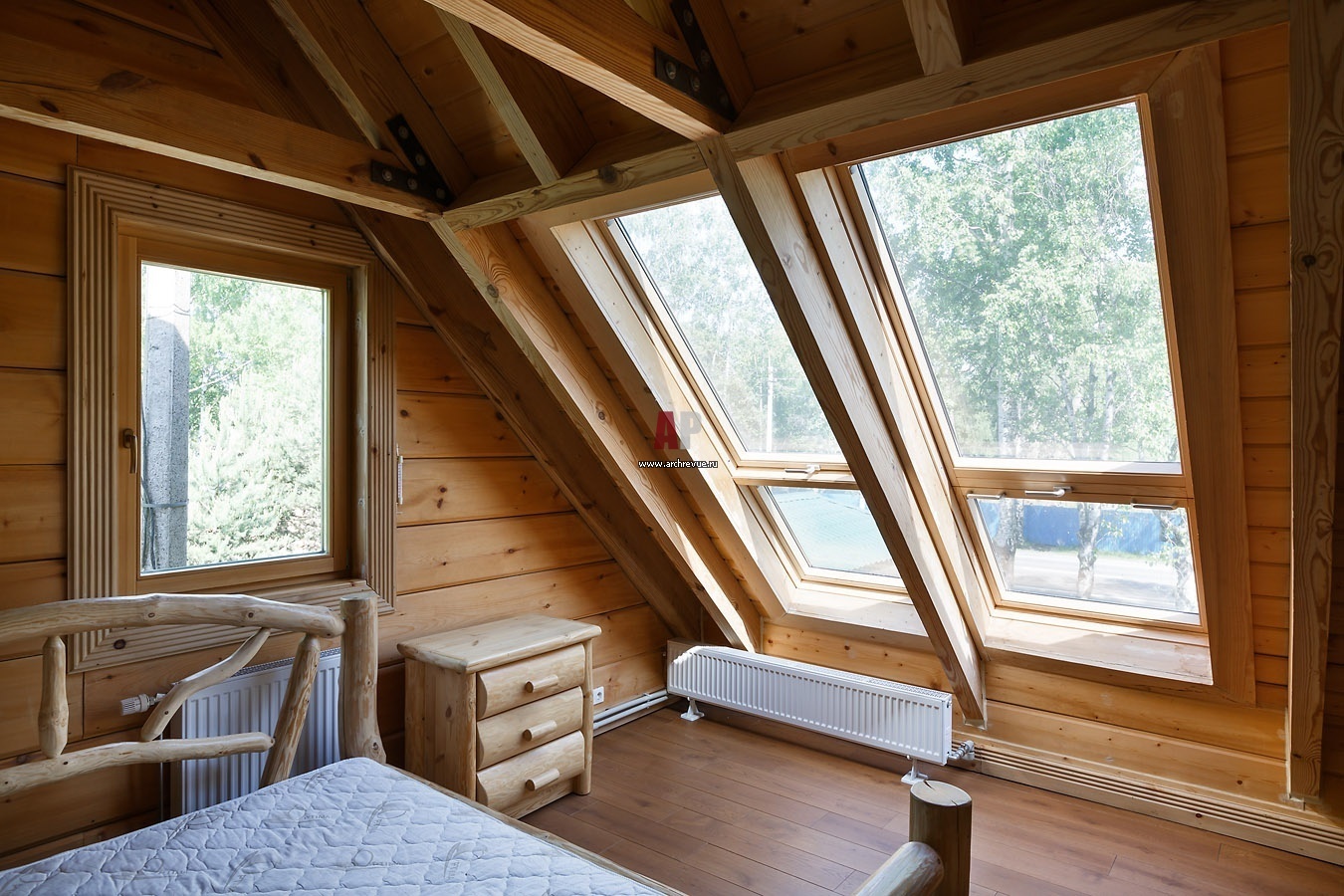

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Слуховые окна eyebrow: особенности и фотопримеры — ВикиСтрой

Дословно eyebrow windows можно перевести как «окна для бровей» или просто «брови». Такие слуховые окна на самом деле выглядят как глаза, наблюдающие за прохожими под изогнутой бровью. Новинкой данный вариант установки окон на кровле назвать никак нельзя. Известны, например, «глаза Сибиу», ставшие украшением и особенностью зданий в одноимённом румынском городе в регионе Трансильвания. Ходят слухи, что такие слуховые окна действительно были созданы, чтобы преследовать прохожих. Этот слух усилился после выхода книги Брэма Стокера о графе Дракула. Но на самом деле первые упоминания об окнах eyebrow относятся к XV веку.

Окна «под бровями», конечно, относятся к мансардным стеклопакетам, об особенностях установки которых портал Rmnt.ru подробно писал . Отличаются они только формой и достаточно скромными размерами. Обзор невелик, естественного света не так много, как от современных мансардных окон и световых фонарей. В первую очередь окна eyebrow предназначались для вентиляции мансард и чердачных помещений. Кроме того, это интересный декоративный элемент.

Окна eyebrow могут располагаться не на крыше, а под ней, поднимая часть карниза. Или на фронтоне в качестве чердачного окна, обеспечивающего и вентиляцию, и естественное освещение. Кроме того, изогнутые узкие окна могут стать частью фасада дома со вторым светом .

Многие считают такие изогнутые слуховые окна чем-то устаревшим. С другой стороны, они способны придать историческое очарование современному коттеджу. Конечно, кровля получится более сложной. Обычно «окно для бровей» сверху закрывается фанерой, а затем идёт мягкий кровельный материал, например, популярный сегодня «Ондулин» .

Стоимость окон eyebrow зависит от их размера и сложности конструкции. Лучше всего планировать их расположение на стадии создания проекта фасада и кровли дома. Но можно добавить и потом. Такие слуховые окна, кстати, могут очень интересно выглядеть в интерьере мансарды.

Слуховое окно на мансарде | Мансарды — жизнь под крышей

Люди, заинтересованные в строительстве мансард, очень часто задаются вопросами о слуховом окне, как об одном из основных элементов чердачного помещения. В этот статье, речь пойдет о том, что такое слуховое окно, зачем оно вообще нужно, и как его соорудить на вашей мансарде.

Что такое слуховое окно

Люкарна, или по-простому, слуховое окно – это надстройка, представляющая собой небольшой домик, встраиваемый в плоскость кровли. Строители чаще всего подобную кровельную конструкцию называют кукушатником или летучей мышью. Не следует путать слуховое окно с мансардным, так как между ними существует одно кардинальное отличие – мансардное окно всегда плоское, также встраивается в кровлю, но так, что расположено в одной плоскости со скатом, то есть под тем же углом относительно пола, что и сама кровля.

Слуховое окно в кровле дома

Предназначение слухового окна

Если затронуть историю возникновения люкарны, то изначально, используя слуховое окно, освещали чердачное помещение, превращая его в жилое для нуждающихся малообеспеченных людей. Предназначение слухового окна — проветривание и вентиляция чердачного пространства с целью предотвращения образования грибка и плесени на деревянных конструкциях дома.

Виды слуховых окон

Параметры слуховых окон различны в зависимости от геометрии крыши и технической возможности организации подобной конструкции.

Чаще всего слуховое окно правильной формы конструируется в плоскости кровли с наклоном до 15 градусов. Такое окно кроме основной функции проветривания обеспечивает максимальную освещенность помещения.

Глухое слуховое окно с вентиляционной решеткой

Слуховое окно на двускатной кровле дополнительно расширяет чердачное помещение и при соответствующем утеплении кровли превращает его в полностью жилое.

Треугольные, округлые окна и конструкции неправильной геометрической формы несут некоторую смысловую нагрузку в плане архитектурного стиля. Такие конструкции сложны в исполнении, но вписываясь в интерьер, придают строению индивидуальный стиль.

Как организовать слуховое окно в кровле

Окно, как правило, располагается на высоте не более метра от уровня пола. Чем выше расположен оконный проем, тем больше солнечного света проникает в помещение. Каркас люкарны выполнен из дерева, монтируется совместно к кровлей дома. Конструкция окна собирается таким же образом, как и кровля – имеет конек, стропила, обрешетку. Проем окна обрамлен стропильной конструкцией повышенной прочности, рама скрепляется болтовыми соединениями или металлическими пластинами и уголками с помощью сварки.

Каркас под слуховое окно

Домик слухового окна обшивается влагостойкими кровельными материалами, наружная отделка – по типу отделки существующей кровли. Следует выполнить качественную гидроизоляцию конструкции герметиком, прижимными планками и мембраной во избежание протекания основной кровли через окно.

Материалы, из которых изготавливают слуховые окна

На сегодняшний день поставщики слуховых и мансардных окон предлагают вниманию покупателей окна из алюминия, натурального дерева, пластика и композитного материала с наполнением стеклопакетов различного качества. Каждый из предложенных вариантов обладает своими преимуществами и недостатками, но главным остается соотношение цены и качества.

Слуховое окно на крыше конструкция чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджаПример истории – готическая французская люкарна



Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон



По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15⁰).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном



В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.



Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.



Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна



Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.



Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

нескучный дизайн интерьера и экстерьера

Прованс – благословенный уголок Франции, с одной стороны ограниченный Альпами, а с другой теплым Средиземным морем. Находящийся вдали от столичной суеты, он располагает к неспешной гармоничной жизни на лоне природы, даже название региона означает провинцию — спокойную сельскую местность.

Одноименный архитектурный стиль – «прованс» – это региональная разновидность стиля кантри, настолько самобытная, что заслужила отдельного названия. Рассмотрим этот стиль подробнее.

Архитектурные особенности

В основе любого архитектурного стиля, особенно имеющего исторические корни, лежат вовсе не представления людей о прекрасном, а климатические особенности региона.

Гористая местность обеспечивает устойчивое скальное основание для зданий, поэтому типичные дома в стиле «прованс» не имеют цоколя и расположены вровень с землей. Привычного русскому взгляду высокого крылечка у них нет, зачастую, мощеная дорожка просто упирается во входную дверь. Однако такая особенность не исключает наличия в доме глубокого погреба, в том числе и винного.

Зимой в Провансе царят сильные морские ветра – мистрали – именно поэтому толстые стены традиционно возводятся из камня, а крыши покрыты плотной броней черепицы. Также дома имеют крепкие деревянные ставни для защиты от ветра. Летом такие ставни защищают внутренние помещения от палящего зноя. В теплое время года жизнь сосредотачивается в разнообразных пристройках, их наличие – непременный атрибут стиля «прованс». На северной стороне дома стену часто делают «глухой» и именно с этой стороны обустраивают прохладный внутренний двор и летнюю кухню.

Любопытно, что окна на первом этаже зачастую более узкие и имеют меньший размер, чем на втором. Первый этаж вообще оформляется довольно минималистично, а вот на втором могут располагаться, например, уютные балконы с резными деревянными балясинами. Это тоже связано с климатическими особенностями. Второй этаж открыт весеннему и осеннему солнцу, а первый этаж проще обогреть в холодную погоду и сохранить там прохладу в жару.

Что касается крыши, то она чаще всего многоскатная, сложной формы, покрытая натуральной черепицей природных оттенков. Украшением крыши служат башенки и многочисленные слуховые окна. Здания, расположенные в приморской зоне с высоким уровнем ветровых нагрузок, имеют более простые крыши с длинными пологими скатами.

Отделочные материалы и цветовая гамма

Каменные или – в современном варианте – кирпичные стены зданий Прованса часто отделаны цветной декоративной штукатуркой приглушенных природных оттенков. Классический вариант – оттенки молока, охры, кофе — поблекшие, как будто выгоревшие на солнце, краски. В некоторых местах штукатурка может обнажать фактуру стены, это придает дому особый шарм. Также возможна лаконичная облицовка камнем оконных и дверных проемов.

Неяркая гамма основного массива здания оживляется контрастным цветом отдельных деталей, ставней и дверей – чаще всего используются синий и желтый, цвета моря и солнца. Среди фаворитов также лавандовый и оливковый оттенки.

Рамы, ставни и двери обычно изготавливают из дерева, в идеале – состаренного. Все окна и двери имеют характерную мелкую расстекловку – она вполне официально называется «французской»! Исторически такая расстекловка обусловлена экономией – небольшое стеклышко проще и дешевле заменить – но сейчас она стала показателем стиля.

Интересный архитектурный акцент – массивная входная дверь на металлических петлях со специальным смотровым окошком. Входную группу украшают коваными фонарями и вазонами с декоративными растениями.

Слуховые окна 101: все, что вам нужно знать

Фото: istockphoto.com

Слуховое окно, расположенное на наклонной стороне крыши, обеспечивает естественный свет на чердак, чердак или любую комнату со сводчатым потолком. Окно этого типа расположено вертикально в рамной конструкции, которая выступает наружу из ската основной крыши и имеет небольшую собственную крышу над окном. Слуховые окна часто ассоциируются с колониальной архитектурой, греческим возрождением и архитектурой в стиле коттеджа, но их можно найти практически в любом стиле дома с наклонной крышей.

СВЯЗАННЫЙ: Skyline пригородов: стили крыш Америки

Если вы подумываете о мансардных окнах для строительства нового дома или переоборудования чердака, продолжайте читать. Мы объясним плюсы и минусы и посоветуем доступные варианты стилей.

История слуховых окон

Слуховые окна впервые появились на крышах жилых домов в Великобритании 16 века, где они использовались для направления естественного света на спальные зоны чердаков. Слово «мансардное окно» происходит от французского «dormeor», что означает «спальная комната».”

Слуховые окна имеют еще более раннего предшественника: архитектурную особенность под названием« лукарна », которая впервые появилась в Европе 12 века. Лукарны — высокие узкие выступы под крышей — часто можно было найти на высоких шпилях готических соборов. Они были разработаны для обеспечения притока свежего воздуха через вершины шпилей, которые могут сильно нагреваться в летние месяцы. Хороший образец готической архитектуры лукарн все еще существует в соборе Крайстчерч в Оксфорде. В то время как в старых люкарнах не было стеклянных окон, сегодня высокие узкие слуховые окна иногда называют люкарнами.”

В жилищном строительстве использование слуховых окон не сильно изменилось за последние несколько сотен лет. Они по-прежнему важны для освещения чердаков и чердаков, но сегодня домовладельцы больше заинтересованы в выборе стиля слухового окна, которое дополнит дизайн своего дома.

Фото: istockphoto.com

Стили слуховых окон

Стиль слухового окна определяется стилем крыши над окном. В современных домах чаще всего встречаются слуховые окна следующих стилей:

• Мансардное окно: Самый распространенный стиль слуховых окон, он отличается фронтоном (треугольной крышей с равным уклоном) над окном.
• Слуховое окно Gambrel: Крыша слухового окна Gambrel имеет фронтон на вершине крыши, но затем спускается на два более крутых ската крыши по бокам крыши. Это придает мансардному окошку вид сарая.
• Бедренное слуховое окно: Бедренное слуховое окно имеет три плоскости крыши, по одной с каждой стороны, а третья параллельна передней части слухового окна. Все три плоскости имеют наклон вверх и встречаются в общей точке на вершине крыши.
• Слуховое окно сарая: У этого слухового окна только одна плоскость крыши, имеющая уклон в том же направлении, что и уклон основной крыши, но с гораздо меньшим уклоном. Шаг слухового окна сарая иногда настолько мал, что кажется почти горизонтальным. Однако необходим некоторый уклон, чтобы вода могла стекать.
• Мансардное окно для бровей: Вместо плоских плоскостей крыши мансардное окно для бровей имеет слегка изогнутую волну, которая простирается вверх и полностью перекрывает окно. Мансардное окно для бровей не имеет дополнительных вертикальных стенок и может создавать впечатление, будто глаз выглядывает из-под закрытого века.
• Слуховое окно капота: Слуховое окно капота имеет изогнутую крышу и вертикальные стенки по обе стороны от окна.Обычно в слуховых окнах капота устанавливают окна с аркой, чтобы верх окна совпадал с аркой капота.
• Слуховое окно стены: Слуховое окно этого типа может иметь крышу любого из вышеперечисленных стилей, но его отличительной особенностью является то, что передняя часть слухового окна является продолжением внешней стены, расположенной ниже. Вместо того, чтобы сидеть в середине крыши, сайдинг в основной части дома продолжается прямо до слухового окна, делая переднюю часть слухового окна заподлицо с фасадом дома.
• Слуховые окна Люкарна: Вдохновленные тем, что можно найти в готических соборах, слуховые окна жилых люкарн обычно высокие и очень узкие. Большинство из них имеют двускатную крышу над окнами.
• Слепое слуховое окно: В то время как большинство слуховых окон пропускают свет на чердак, слепое (или «ложное») слуховое окно предназначено только для внешнего вида. С улицы слепое слуховое окно выглядит идентично обычному слуховому окну, но вместо слухового окна, открывающегося во внутреннюю часть дома, оно просто прикрепляется к поверхности крыши.Изнутри нет никаких признаков присутствия слухового окна.

Часто слуховая крыша соответствует стилю основной крыши дома, но есть множество исключений. Дом с двускатной крышей может иметь мансардное мансардное окно, мансардное мансардное окно или другой стиль, в зависимости от архитектурных предпочтений. Тип кровельного материала на слуховом окне обычно совпадает с кровельным материалом на основной крыше. Если основная крыша покрыта битумной черепицей, например, крыша над слуховым окном, вероятно, также будет.

Не хотите делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Фото: istockphoto.com

Слуховые окна Плюсы и минусы

Слуховые окна желательны не только из-за естественного освещения, но и из-за их внешней эстетической привлекательности. Если вы планируете добавить слуховые окна в новый дом или модернизировать одно из них в существующем доме, следующие преимущества и недостатки могут помочь в процессе принятия решения.

ПРОФИ

• Внутреннее освещение: Чердаки и чердаки естественно тусклые без окна, чтобы сделать интерьер ярче.
• Увеличенная жилая площадь: Внутреннее пространство за обычным слуховым окном может использоваться как уголок для сна или чтения, или служить местом для комода или скамейки.
• Улучшенный воздушный поток: Функциональное окно в слуховом окне хорошо подходит для вентиляции теплого воздуха и поступления свежего воздуха.
• Внешний вид: Слуховые окна красиво разбивают длинную крышу, добавляя характер и стиль.

МИНУСЫ

• Проект не «сделай сам»: Установка слухового окна — это работа исключительно для профессионалов. Необходим сложный угловой каркас, и в случае модернизации инженер должен спроектировать реконфигурацию стропил, необходимую для установки нового слухового окна.
• Добавленная стоимость: Для постройки слухового окна требуются время и материалы, поэтому стоимость установки выше, чем цена крыши без него. Добавление трех слуховых окон во время нового строительства может увеличить стоимость крыши на 15-20 процентов. Модернизация слуховых окон может стоить еще дороже: от 3500 до 20000 долларов за окно, в зависимости от стиля, размера и выбора материала.
• Повышенный риск утечки: Слуховые окна, как и дымоходы, проникают через основную крышу, что означает большую вероятность утечки. Гидроизоляция — метод переплетения черепицы и листового металла — необходима для снижения риска утечек, но даже в этом случае отверстия остаются более подверженными утечкам, чем другие части крыши.

Фото: istockphoto.com

Чего ожидать во время установки

Если вы строите новый дом , подрядчик по возведению каркаса построит каркас слухового окна одновременно с каркасом конструкции крыши. Обшивка (фанера, покрывающая стойки каркаса) крепится одновременно к наружным мансардным стенам и стропилам основной крыши. Следующим этапом является установка пароизоляционной пленки поверх обшивки на вертикальных стенках слухового окна. Окно, как правило, устанавливается следующим, а затем подрядчик по кровле устанавливает черепицу на мансардную крышу и основную крышу одновременно, так что между ними не будет видимого перехода — только бесшовный слой черепицы по всей крыше.Когда экстерьер завершен, внутренняя часть слухового окна закончена (окрашена и отделана), в то же время закончено внутреннее пространство чердака.

Когда вы модернизируете слуховое окно в существующем доме , основное внимание уделяется тому, чтобы сократить время, в течение которого у вас будет зияющая дыра в крыше. По этой причине внутреннее обрамление, такое как изменения внутренних стропил или ферм (изменения, которые должны быть согласованы инженером-строителем), часто выполняется сначала, а затем подрядчик строит внешний каркас слухового окна на поверхности крыши. .Когда это будет завершено, соединительное отверстие прорезается в крыше, а затем выполняется любое необходимое дополнительное обрамление. Затем обычно устанавливают окно, затем слуховое окно можно обернуть пароизоляцией, а экстерьер и интерьер можно отделать по желанию.

Если вы думаете о модернизации одного или нескольких слуховых окон в существующем доме, лучше всего это сделать, когда вы заменяете черепицу. Таким образом, подрядчик по кровельным работам может одновременно укладывать новую черепицу по всей крыше.Это обеспечивает наиболее целостный вид, потому что может быть сложно идеально подобрать новую черепицу к существующей.

Не хотите делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Слуховые аппараты | Мансардные окна | Что такое дормер?

Вы слышали это слово раньше. Вы слышали, как люди говорят, хвастаются и хвастаются ими. Но что такое слуховые окна? Что ж, легко запутаться, поскольку люди часто используют этот термин для обозначения разных вещей.Его можно использовать как взаимозаменяемые, чтобы говорить о переоборудованной комнате верхнего уровня, о горизонтальном продолжении переоборудованной комнаты или об окне в самой комнате. Но хороший способ понять все это — посмотреть на наклон крыши, и всякий раз, когда вы видите, что какие-либо остроконечные окна поднимаются с ее поверхности, вы наблюдаете за работой слухового окна.

Откуда они взялись?

Многие превращают чердаки в жилые помещения. Приобретение более удобной площади в квадратных футах всегда увеличивает стоимость дома. Итак, будь то спальня на чердаке, зона развлечений или офис, многие люди используют верхний этаж для создания комнаты.Однако это означает, что теперь вы будете жить в пределах крыши, которая часто может мешать вашему стилю.

Почему там мансардные окна?

При переоборудовании мансарды, если у вас скатная крыша, вы больше не имеете дело с типичной коробчатой ​​конструкцией: больше нет прямоугольных форм. Теперь вы живете в треугольнике, и из-за наклона крыши образовались скошенные стены. Таким образом, чтобы освободить больше места, запаса высоты и просто выровнять форму вещей, мансардные окна часто добавляются к преобразованию, расширяясь по сторонам пространства, чтобы нормализовать комнату. Теперь вы можете поставить кровать в этом уголке, не рискуя получить удар по голове. Благодаря меньшему количеству углов и уклонов вы можете лучше расставить мебель и ходить, не пригибаясь. Другими словами, эти небольшие пристройки нейтрализуют наклон комнаты.

А как насчет мансардных окон?

Слуховое окно — это пристройка, которая выступает со стороны крыши, и обычно слуховые окна устанавливаются в этой пристройке. Но часто эти два слова взаимозаменяемы, поскольку они всегда встречаются вместе.Поскольку чердаки часто бывают темными и мрачными, слуховое окно делает внутреннюю среду более уютной, пропуская естественный свет (опять же, это нормализует внешний вид комнаты). Кроме того, он добавляет визуальный стиль внешнему виду дома, создавая причудливую атмосферу коттеджа снаружи дома. Поскольку крыша находится прямо в комнате, световой люк, безусловно, является отличным вариантом, но слуховые окна пропускают свет и тепло в пространство без риска утечки; к тому же их легче открывать.

Все ли слуховые окна выглядят одинаково?

Очевидно, нет. Все зависит от размеров помещения, в котором они устанавливаются. Они могут быть такими же широкими и высокими, как сама комната, или могут быть достаточно большими, чтобы удерживать окно. Фактически, если у вас есть двухуровневый дом, где к основному уровню не прикреплен верхний этаж, фронтоны все равно можно прикрепить к крыше, чтобы получить естественный свет. Но они также бывают разных стилей. Вот несколько популярных образов:

• Собачья будка : Имитирует вид будки для собак с двумя наклонными плоскостями, которые соединяются центральным гребнем.
• Бровь : Создает вид сонных глаз, образуя низкий изогнутый полукруг. Он очень уникальный и стильный, но обычно достаточно большой, чтобы вместить окно.
• Утопленный : не выступает из крыши; вместо этого он встроен в саму крышу и иногда упоминается как вставка.
• Сарай : более функциональный, чем стильный, этот дизайн не имеет скатной крыши, но выглядит как высокий прямоугольный ящик.

Кому я могу позвонить по поводу установки окон Dormer?

Имея дело с кровлей, не рискуйте.Вы собираетесь проделывать гигантские дыры в верхней части дома, поэтому любые ошибки в процессе могут вызвать серьезные проблемы, такие как утечки, сквозняки или небезопасные условия. Добавление пристройки или реконструкция пространства сложны и требуют от вас сохранения надежной структурной целостности. Так что, если вы не очень опытные мастера, оставьте это профессиональным мастерам по ремонту. Установка трудозатратна и, следовательно, стоит недешево; заплатив за качественную установку, вы всегда сэкономите деньги в долгосрочной перспективе.

Готовы открыть слуховые окна?

Найди профессионалов

Как украсить дополнительную комнату на верхнем этаже слуховыми окнами | Руководства по дому

Украшение комнаты мансардными окнами часто сопряжено с непростыми дизайнерскими проблемами. Внешняя проекция вертикального окна через покатую крышу, мансардное окно, позволяет создать множество необычных внутренних углов стен и потолка. Разработка функционального и эстетичного плана этажа и расстановки мебели для бонусной комнаты наверху вокруг мансардных окон и стен начинается с определения полезного назначения пространства.Начните с измерения комнаты и определения приемлемого бюджета на украшение, с которым вы будете чувствовать себя комфортно.

Цвет стен

Светлые стены делают бонусную комнату со слуховыми окнами более просторной. Нанесение нейтрального цвета краски — светло-серого, чуть-чуть бежевого или нежно-белого — на стены и потолок также создает идеальный фон для любого стиля оформления. Избегайте темных красок на выступающих мансардных стенах, которые могут сделать пространство маленьким и тесным. Создайте акцент, покрасив одну стену в пастельный цвет — голубой, мятно-зеленый, нежно-желтый.Или выберите оттенок на один или два тона темнее цвета стены, чтобы вызвать визуальный интерес, не влияя на визуальный размер комнаты.

Напольные покрытия

Темные паркетные полы на фоне светлых стен добавляют яркого контраста и высококлассного вида вашему интерьеру. Они также помогают закрепить пространство и создать четкость. Светлая древесина твердых пород придает пространству характер, сохраняя при этом легкость и воздушность. Выберите любую твердую древесину, которую вы предпочитаете. Альтернативой напольным покрытиям из натуральной твердой древесины являются недорогие ковровые покрытия от стены до стены.При выборе коврового покрытия учитывайте, для чего будет использоваться комната, ваш стиль отделки и желаемый уровень мягкости ковра. В отличие от паркета из твердой древесины, ковровое покрытие не имеет отражающей поверхности, поэтому светлые ковровые покрытия являются лучшим вариантом для сохранения ощущения пространства более открытым и просторным.

Мебель и планировка

Выбор предметов мебели, соответствующих размеру комнаты, помогает избежать тесноты и переполненности комнаты. Кроме того, мебель, предназначенная для выполнения функций комнаты, создает эстетически приятное и более эффективное пространство.Например, в бонусной комнате, используемой в качестве домашнего офиса, есть стол и стул, картотеки, зона отдыха и книжные полки. Планировка офисной мебели определяется доступной площадью пола, а также включением слуховых окон в дизайн.

Измерьте ширину и длину комнаты и перенесите эти фигуры, чтобы создать карандашно-бумажный или компьютерный эскиз комнаты. Включите выступающие мансардные стены, окна, двери и расположение выключателей света и электрических розеток в планировку комнаты.Пространство пола, расположенное под слуховым окном, расположенным между выступающими наклонными стенами, идеально подходит для встроенного стола, скамейки, изготовленной на заказ, или постоянных картотек.

Окна и акценты

Естественный свет, проникающий внутрь через беспрепятственные мансардные окна, делает комнату открытой, просторной и веселой. Белые деревянные жалюзи на окнах с 2-дюймовыми планками позволяют изменять направление и количество света, обеспечивая при желании уединение. Римские шторы доступны из различных тканей и натуральных материалов — бамбука, травы, дерева — для любого типа помещения и стиля оформления.Вы можете поднять эти оконные шторы, чтобы закрыть столько окна, сколько хотите. Увеличьте визуальный интерес к пространству с помощью декоративных акцентов. Комплекты постельного белья добавляют цвет, текстуру и комфорт спальне с мансардой. Декоративные подушки и пледы для мебели добавят яркое сочетание цвета и рисунка в любой интерьер. Повесьте несколько любимых картин или репродукций в рамах на вертикальные стены, чтобы придать интерьеру индивидуальность. Не вешайте произведения искусства на наклонные стены, это создаст неудобный и неприглядный вид. Комнатные растения привносят в дом нотку природы.

Ресурсы

Writer Bio

Образование и сертификаты Мэри Кокрил в области дизайна интерьера и домашнего декора позволили ей написать множество статей, связанных с домом. Кокрилл был ведущим консультантом по дизайну в известном магазине товаров для дома и владельцем компании Starwood Home & Gifts, LLC, занимающейся дизайном, декорированием и оформлением интерьеров. Она имеет степень бакалавра наук в области среднего образования со специализацией в области офисного администрирования.

Почему ложные слуховые окна похожи на испорченный нос

Фальш-мансардные окна — отличительная черта отвратительных особняков McMansions.Но эти окна имели хорошее и благородное происхождение, которое в итоге пошло наперекосяк.

Из многих архитектурных тенденций в Америке, которые сбивают с толку остальной цивилизованный мир, фальшивые слуховые окна — одна из тех вещей, которые заставляют вас просто сказать «ПОЧЕМУ?» Они похожи на ремонтные работы в доме: вы получаете такую ​​с намерением украсить собственность, которая может нуждаться в небольшом обновлении или даже не иметь ничего косметически ненормального, но в конечном итоге с этим постоянным искажением, которое выглядит совершенно не к месту .

Итак, есть два типа слуховых окон: те надоедливые фальшивые, а затем настоящие, которые многие архитекторы считают краеугольным камнем американских домашних стилей, таких как Cape Cods и Foursquares. Но полная бессмыслица фальшивых слуховых окон чаще всего ассоциируется с отвратительной тратой сырья, которое когда-либо опозорило пригородные районы, известные как «Макмансион».

Смотрите! Русская матрешка гордыни времен бумеров!

Разве это не похоже на ту серию King of the Hill , где Хэнку делают протезирование ягодиц, только в домашней форме? Но вы знаете, слуховые окна не всегда были архитектурным эквивалентом того самодовольного сотрудника, который водит Prius, который по совпадению полон тех многоразовых пакетов с продуктами, которые никогда не попадают в магазин.На самом деле у них довольно крутая и экологически сознательная история происхождения.

Когда хорошее перекрывается злом: что такое слуховое окно и откуда оно взялось?

Американский институт архитекторов определяет слуховое окно как «застекленную конструкцию с собственной крышей, которая выступает из главной крыши здания или является продолжением верхней части стены, так что линия карниза прерывается слуховым окном». Это тип окна, у которого есть собственная внешняя крыша, а внутри оно встроено вертикально в наклонную крышу.Если смотреть снаружи, этот фронтон над слуховым окном называется слуховым окном.

Если вы откроете более архаичный язык, слуховые окна, также называемые люкарнами, сразу заставляют меня представить элегантную олдскульную готическую эстетику, например, у одного из этих щенков были бы черные рамки и матовое стекло в особняке типа Addams Family .

Слуховые окна распространены в четырехугольных, новых традиционных стилях и некоторых других классических американских домашних стилях, но, вероятно, наиболее известны их распространением в домах в стиле Кейп-Код, одноименном для региона Массачусетса, в котором они находятся.

Слуховые окна и прогулки вдов и обманчивый вид второго этажа, о боже!

Слуховые окна получили свое название, потому что они относятся к спальням (например, общежитиям), а в больших домах, для которых они изначально были спроектированы, слуховые окна обычно освещали спальные помещения прислуги или гостей дома. Они получили название «лукарн», потому что происхождение французское, слуховые окна на самом деле возникли не в резиденциях, а в готических соборах Франции 17 века.

Давайте поработаем немного Христианской Смерти, чтобы пройти остаток этого веселого путешествия.

Британцы переняли слуховые окна у французов, будучи довольны модой и функциональностью, которую им представил французский архитектор Франсуа Мансар. Мансардные окна он сделал своей визитной карточкой на мансардных крышах парижских домов. Экологические выгоды и внешнее благоустройство были просто беспроигрышной ситуацией, и это преобладающее предпочтение им сохранялось в 21 веке еще долгое время после того, как британцы колонизировали Атлантику.

И когда у вас есть настоящее слуховое окно, которое поставляется с домом, или вы потратили время на реконструкцию, которая принесет вам настоящую вещь, они на самом деле сделают жилое пространство более здоровым, обеспечивая естественное освещение и вентиляцию в комнате. Если у вас есть небольшая комната, такая как комната для гостей или ванная комната, в которой есть настоящее мансардное окно, вы могли бы иметь гораздо более низкие счета за электроэнергию, чем со стандартным окном или без окон.

Но затем пришел ужас, известный как McMansion, и оттуда все как бы вспыхнуло.

От чудовищ McMansion до фабрики чизкейков

Национальное достояние McMansion Hell разделяет мое пренебрежение ложными слуховыми окнами, также известными как «слепые слуховые окна». Фальшивые мансардные окна в значительной степени именно то, что написано на коробке: это небольшие кровельные приспособления, внутри которых на самом деле нет окна. Чисто косметическая вещь, в которой просто используются строительные материалы, чтобы создать иллюзию, что у вас есть слуховое окно, когда у вас вообще ничего нет. Мансардное окно и фронтон просто сидят без каких-либо функций или каких-либо экологических преимуществ.И чаще всего конечный результат выглядит как увеличенная версия Lego, которую наспех приклеили к кукольному домику.

Что в принципе звучит глупо. Если вы собираетесь вкладывать все время, деньги и усилия в работу по модернизации, разве вам не нужно что-то, что дает полезные конечные результаты, например, усиление вентиляции? Или элегантный кухонный проход, от которого у Гордона Рэмси текут слюни от зависти?

Итак, эта тенденция к ложным слуховым окнам на самом деле возникла из-за того, что НАСТОЯЩИЕ слуховые окна пошли не так, как надо, при строительстве или реконструкции этих ужасных особняков McMansions.Обратите внимание на этот счастливый набор слуховых окон:

Они красивые и симметричные, не выступают над линией крыши, пропорциональны входу и, что самое главное, во всех трех есть настоящие окна.

А теперь посмотрим, что происходит, когда вы выбираете Университет Трампа для своей специализации в области архитектуры:

В этом доме столько всего происходит, Я НЕ МОГУ ДАЖЕ. Вы действительно делаете чрезвычайно дотошный поворот, чтобы попасть в гараж и выйти из него? Не ворчал ли строитель-первокурсник: «Было поздно, я устал», когда чертежи были завершены? ЧТО ДАЖЕ УТВЕРДИЛ ЭТО ЗОНАЛЬНЫЙ СОВЕТ ?! Какой порядочный человек позволил бы построить этого зверя, похожего на Франкенштейна? Почему существуют два несовместимых стиля затвора? И у нас есть проклятая комбинация купола с флюгером И абсурдно крошечных слуховых окон, которые скрывают линию крыши! Именно поэтому мое поколение не может иметь симпатичных и недорогих домов для новичков.Фу.

Я сравнил ложные слуховые окна с пластикой носа по одной причине: есть ринопластика, которая подходит людям, она может исправить состояние носа или просто сделать вас счастливее своим внешним видом, пройти процедуру и жить своей лучшей жизнью, если это так. Но бывают также случаи, когда конечный результат оказывается слишком большим или маленьким для лица пациента, и это в значительной степени именно то, что происходит с дополнительными слуховыми окнами. Они могут оказаться выше ростом, чем настоящая история, в которой они участвуют, или настолько маленькими, что ничего не добавляют к внешнему виду.Они просто торчат из крыши, как белые угри, которые случайно появляются на носу в жаркий день.

McMansions породили фальшивую ярость слухов, потому что они были просто еще одним способом, который предыдущие поколения использовали для того, чтобы одолеть друг друга по поводу того, у кого дом был больше, чем у другого. Затем дело дошло до ремонта и неудачных домашних работ, кто мог добавить самую большую и глупую вещь в свой и без того чрезмерный дом? О, Ральф на работе получил дрель за 400 долларов, так что я должен опередить его и купить за 600 долларов.Кто в следующий раз получит большое фальшивое мансардное окно ?! О, все эти усилия и деньги, которые вам не понадобились, чтобы делать работу, которую вы даже не хотели, и все это для того, чтобы произвести впечатление на людей, которые вам даже не нравятся.

Как только люди начали подшучивать над тем, насколько нелепы фальшивые мансардные окна, коммерческие разработки стали тем местом, где эти несбывшиеся мечты о McMansion начали проявляться, потому что, по крайней мере, вы можете получить списание налогов за так называемые улучшения здания.

Эта конкретная фабрика по производству чизкейков является частью застройки в Канзас-Сити, штат Миссури, которая должна выглядеть как испанская деревня, и является лишь верхушкой айсберга для печально известных показных принципов дизайна сети.

В ресторанах

Cheesecake Factory на самом деле фальшивые мансардные окна не так заметны, как в некоторых других независимых и корпоративных коммерческих комплексах, но в некоторых из них они есть в зависимости от местоположения. Можно с уверенностью сказать, что чем больше в местных жилых и коммерческих комплексах будут установлены как настоящие, так и фальшивые мансардные окна, тем больше вероятность того, что на вашей местной фабрике по производству чизкейков будет один из них пристально смотреть на вас, как вы ожидаете этот фирменный черный хлеб. Причина, по которой я поднимаю эту цепочку, в частности, заключается в том, что они известны своим роскошным и невероятно нестандартным дизайном, который идеально сочетается с их меню, который по длине конкурирует с Anna Karenina .Интерьер напоминает курортное казино, пока вы проводите время, глядя на неуместное дворцовое поместье, ожидая, когда зазвонит ваш зуммер, когда зона ожидания заполнится.

Но этот интерьер темнее ночного клуба даже средь бела дня, поэтому мы не знаем, кого они пытаются обмануть этими окнами.

Настоящие мансардные окна могут придать дому величественный вид, если они пропорциональны, и обеспечивают много естественного света и вентиляции в ту комнату для гостей или швейную комнату, которую вы всегда хотели.Но фальшивые? Поздравляю, вы только что потратили 10-20 тысяч долларов, пытаясь сделать свое жилище похожим на фабрику чизкейков.

Что нужно знать о Dormer Windows

Слуховые окна — это удобства, которые стали популярным дополнением ко многим домам в Коннектикуте. Но что такое слуховые окна? Короче говоря, эти окна позволяют освещать внутренние помещения снаружи. У них тоже крошечные крыши, которые располагаются прямо над окнами.Слуховые окна связаны со всеми видами архитектурных подходов, от греческого возрождения до колониального.

Преимущества слуховых окон

Почему в наши дни так много людей тяготеют к вселенной слуховых окон? Они делают это, чтобы естественный свет проникал в их дома и избавлялся от необходимости добавлять дополнительные осветительные приборы.

«Дормер» — это дань французскому термину. Этот термин переводится просто как «спальное место». Естественный свет, предлагаемый мансардными окнами, может освещать ваши спальни, чердаки и другие жилые помещения.Слуховые окна постоянно отображают минимум одиночных окон.

Почему выбирают естественный свет?

Естественное освещение добавляет яркости вашему пространству без резкого верхнего освещения. Нет ничего более освежающего, чем вернуть тени в темную комнату и приветствовать на всем этом солнечном свете.

Обилие естественного освещения может снизить потребление электроэнергии в вашем доме. Это, в свою очередь, хорошо для вашего счета за коммунальные услуги и для окружающей среды.Слуховые окна часто привлекают внимание и разнообразны и добавляют пространства вашему дому.

Кроме того, вы можете выбирать между всеми видами привлекательных и запоминающихся стилей слуховых окон. К наиболее популярным стилям относятся брови, собачья будка, навес и встроенные окна. В качестве наиболее практичного варианта вам могут подойти мансардные окна. Если вам нравятся шикарные подходы, выбор бровей может быть вашим делом.

Если вы хотите узнать больше о слуховых окнах или вам требуется ремонт крыши или окна, не стесняйтесь звонить в Landmark Exteriors.Мы рады возможности поговорить с вами о вашем видении вашего дома и о том, как наш опыт может помочь вашему проекту. Свяжитесь с нами сегодня, чтобы назначить встречу!

идей дизайна и декорирования главной спальни с мансардой

Пришло время рассказать о #thewarwickreno, и я очень взволнован тем, как далеко мы поднялись наверх! Мы приближаемся к финишу, и это будет наша первая «главная спальня» с вещами, которые нам очень нравятся, такими как сиденье у окна (я) и кофейня (Люк)! Я также немного расскажу о мансардных окнах, поскольку они могут оказаться сложными для дизайна, но могут стать очень полезными пространствами.

Помните, с чего мы начали? Ух, я не справляюсь с обшивкой и желтым:

Вот где мы находимся сегодня: гипсокартон покрыл обшивку, новый плинтус, пол из искусственного дерева удален (ковер опускается), свежий слой краски, заменен радиатор, переставлена ​​/ добавлена ​​электрическая система и началось место у окна! Кафе-бар будет находиться за французскими дверями слева, ванная — справа — подробнее о них в другом посте.

Прежде чем я подробно расскажу о дизайн-доске главной спальни, я хотел бы поделиться некоторой информацией о мансардных окнах.Слуховое окно — это крытая конструкция, которая обычно содержит окно и выступает вертикально за плоскость крыши, чтобы позволить больше света и пространства внутри. Есть несколько разных стилей, некоторые с забавными названиями (хорошие мелочи для вечеринок!). Эта статья о слуховых окнах , стили полезна, а изображение ниже представляет собой краткую шпаргалку для идентификации.

фото предоставлено: Блог мастера

У нас есть два слуховых окна на крыше. Первый открывает ванную комнату, а этот, изображенный в спальне, выполнен в двускатном стиле.Вы часто будете видеть сидений у окна, уголков стола и встроенных шкафов , используемых для максимального увеличения неудобных пространств. Я люблю сиденье у окна, а у нас оно довольно глубокое, поэтому я надеюсь, что оно будет работать как кушетка.

Вдохновение для этого пространства. Так как наверху мало окон, я посчитал важным оставить его белым и светлым. Мы использовали мою любимую (почти полностью) белую краску — Chantilly Lace от Benjamin Moore. Чтобы пространство не выглядело суровым, мы добавили теплый деревянный акцент (кровать, торцевые столики и потолочные балки) и текстиль (постельное белье, подушки, подоконник) в успокаивающих синих и коричневых тонах.Список источников ниже.

SHANA КРОВАТЬ ДЛЯ ХРАНЕНИЯ — HORCHOW | ПОДУШКИ — ТЕКСТИЛЬ КУФРИ | ОДЕЯЛО, ЛИСТЫ И ЛАМПА — UNISON HOME | KANTHA THROW — DIGNIFY

Здесь вы можете увидеть великолепные ткани из KUFRI textiles , трансформированные в наши различные подушки. Не могу дождаться, чтобы начать все стилизовать! Вот еще несколько вдохновляющих картинок, которые я использовал, чтобы сфокусировать комнату:

Привет, лучи! Мог бы спать здесь несколько дней, Фото предоставлено: ruemag. com

Дизайнеры Ashe + Leandro никогда не разочаруют. Мы рады видеть, как работают наши таблицы с плавающим концом. Фото: Эш + Леандро.

Вот и все! Я надеюсь, что финальное раскрытие оправдывает мою душевную шумиху. Создание собственной версии личного убежища определенно требует крови, пота, слез и денег — но я думаю, это того стоит.

XO — КЛЕР

элементов архитектуры: 8 доработок традиционного слухового окна

Обычно слуховое окно связано с люкарнами в готических церквях и парижскими слуховыми окнами на мансардных крышах, сегодня слуховое окно в разговорной речи относится к тому, которое выходит как наружу, так и вверх от плоскости скатной крыши.Мансардные окна, традиционные европейские архитектурные элементы, остаются полезным дополнением к любому чердаку или чердаку и часто отмечаются с заметной современной интерпретацией. Открывая тесный чердак для повышенной фильтрации света, неприветливые пространства становятся не только значимыми, но и ключевыми арендаторами ремонта или архитектурного вмешательства.

Используя слуховые окна, архитекторы, представленные в этой коллекции, увеличили вместимость своего проектного пространства с двух противоположных точек зрения: снаружи и внутри.Снаружи слуховые окна визуализируют геометрию с повышенной проработкой. Кроме того, они представляют собой прагматичное расширение, которое одновременно сохраняет первоначальный характер конструкции крыши. Изнутри слуховые окна не только пропускают естественный свет, но и поднимают взгляд жителя, позволяя по-новому взглянуть на впечатляющие виды на небо и окружающие деревья.

Restelo House by João Tiago Aguiar, arquitectos, Лиссабон, Португалия

Расположенный в жилом районе 1950-х годов, это вмешательство включало перерисовку всей задней части дома.Архитекторы придумали серию ставен, которые будут напоминать узор традиционной португальской плитки и заливать интерьер фильтрованным светом. Чтобы сделать чердак более пригодным для проживания, мансардную крышу идеализировали за счет трех слуховых проемов, из которых открывается потрясающий вид на сад.

Cor-Ten House in Putney by Eldridge London, Лондон, Великобритания

Для Элдриджа в Лондоне реализация этого проекта была упражнением в «поставке дома с мелкими деталями и деталями на типичном участке в пригороде».«Привычным традиционным архитектурным элементам, таким как эркеры, слуховые окна и скатные крыши, придается характерный современный вид. Последний отдельно стоящий дом обеспечивает хорошо освещенное место, особенно с учетом узости участка.

Дом со слуховым окном от Hiroki Tominaga Atelier, префектура Гифу, Япония

Ателье Hiroki Tominaga Atelier, построенное для пожилой пары в маленьком провинциальном городке, решило построить фасадную крышу вдоль улицы и максимально удлинить карниз по направлению к улице.Поскольку крыша, выходящая на юг, не пропускает солнечный свет, архитекторы добавили надутое слуховое окно, которое увеличивает вентиляцию и дает внукам место для игр.

Schuurkensstraat от Abscis Architecten, Гент, Бельгия

В рамках этого проекта два исторических торговых объекта были преобразованы в смешанные торговые и жилые помещения. Abscis Architecten воспользовалась возможностью перепланировать пустующие верхние этажи в желанные апартаменты с прекрасным видом на город.Добавление трех цинковых мансардных окон тонко раскрывает новую жилую функцию мансарды снаружи.

House Au Yeung by Tribe Studio, Сидней, Австралия

Для этого проекта Tribe Studio преобразовала скромное бунгало 1930-х годов в новый дом с садовым павильоном, серией декоративных элементов и уменьшенной площадью застройки. Сохранив одноэтажное выражение, архитекторы создали пристройку фронтона с адаптированными слуховыми окнами, заглядывающими через заднюю часть участка.Благодаря качеству и деталям, историческая ткань этого дома была тщательно сохранена.

Primrose Hill House от Robert Dye Architects, Лондон, Великобритания

В этом проекте Robert Dye Architects преследовали две основные цели: создать современный дом с чувством открытости и внести значительный вклад в местный городской пейзаж.
