Раковина над стиральной машиной: как установить и цена

Раковины, устанавливаемые над стиральными машинами, фото которых довольно часто можно встретить в интернете, будят желание многих людей сэкономить место в своей ванной и сделать ее более удобной. Реализовать это желание можно двумя путями:

• использовать обычную раковину, установив ее так, чтобы под нее свободно встала стиральная машина;
• приобрести раковину, специально предусмотренную для этих целей.

Специальные изделия для установки сверху стиральных машин, цена которых является довольно весомой, – удовольствие не из дешевых. В этом вы убедитесь во второй части нашей статьи, которую мы намерены посвятить данному вопросу. Начнем же мы с варианта, более доступного в ценовом отношении, но несколько более трудного в исполнении.

Содержание

1. Как произвести установку раковины обычной конструкции над стиральной машиной: фото
2. Раковины специальных конструкций к стиральным машинам и их цена
3. Раковины со сливом сбоку
4. Раковины со сливным отверстием сзади
5. Раковины со столешницами

Как произвести установку раковины обычной конструкции над стиральной машиной: фото

Если взять обычную раковину, то те элементы сливного устройства, которые к ней обычно прилагаются, позволят подвесить ее на высоте 12-15 см над стиралкой. В подобном случае процесс умывания для человека обычного роста может превратиться в крайне сложную процедуру. Если же к этому добавить тот факт, что стиральная машина будет существенно выпирать вперед, можно заключить, что нормальное использование раковины окажется практически невозможным.

Чтобы сделать подвеску более низкой, необходимо подрезать некоторые трубки, входящие в состав сливного комплекта изделия.

Подвешивая раковину обычной конструкции над любой стиральной машинoй, необходимо предварительно укоротить некоторые трубки сливного устройства

Читайте также Как установить стиральную машину

Обрезав трубы так, чтобы обеспечить более низкую подвеску и сохранив при этом полноценность сливного устройства, необходимо определиться с точным местом подвески раковины. Для этого целесообразно выполнить следующие операции:

• отметить на стене ту высоту, до которой возможно опустить раковину так, чтобы помещался укороченный слив;
• контур той части раковины, которая прижимается к стене, перенести на картон и вырезать его, точно указав расположение отверстий для подвески;
• картонный макет приложить к стене на отмеченной высоте и произвести разметку мест установки подвесных кронштейнов.

Отверстия для подвески раковины можно высверлить с помощью дрели, подобрать которую возможно руководствуясь нашими советами, изложенными тут. Если длина шлангов для подсоединения кранов к водопроводу окажется недостаточной, их можно удлинить.

Подвешенная раковина с укороченной сливной трубой и удлиненными шлангами подключения к водопроводу

Как заметно на представленном выше фото, слив имеет достаточно короткую длину, что позволяет поместить стиральную машину непосредственно под раковиной. Конфигурация слива подобрана так, чтобы стиралка не выпирала вперед. Подвешенную таким образом раковину можно подключить к водопроводным и канализационным трубам, не забыв установить гофрированное изолирующее колено.

Подвешенная раковина правильно подключена ко всем коммуникациям

Произведя все необходимые подключения, под раковину уже можно поставить и саму стиральную машину.

Обычная раковина, установленная над верхней поверхностью стиральной машины

В результате выполненных операций стиральную машину удалось успешно вписать под раковину-кувшинку классической конструкции. Правда, между ними остался некоторый зазор, который некоторыми рассматривается в качестве определенного достоинства: в этом зазоре могут храниться определенные предметы гигиены, которые не всегда хочется выставлять напоказ, но необходимо постоянно иметь под рукой.

Раковины специальных конструкций к стиральным машинам и их цена

В продаже существуют специальные раковины, используемые для установки над верхней поверхностью стиральных машин. Их специально продуманная конфигурация обеспечивает не только беспроблемную установку, не требующую переделки системы слива, но и практически полное смыкание изделий со стиральной машиной. Такие раковины в торговле можно встретить в различных вариантах исполнения.

Читайте также Инсталляция для унитаза, биде, раковины

Раковины со сливом сбоку

Подобные изделия встречаются довольно редко. Их слив находится в тыльной части сбоку, поэтому сливной патрубок свободно вписывается в пространство, расположенное за машиной. Поскольку дно раковины является совершенно плоским, она практически укладывается на верхнюю плоскость стиралки.

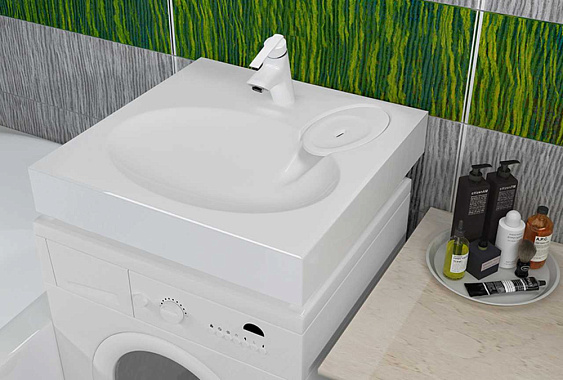

Примеры раковин со сливом сбоку и их типовые габариты

Стоимость подобной раковины латвийской марки PAA CLARO составляет порядка 235 долларов. Ее белорусский аналог Belux стоит 215 долларов.

Раковины со сливным отверстием сзади

Раковины, имеющие слив сзади, в торговле встречаются чаще всего.

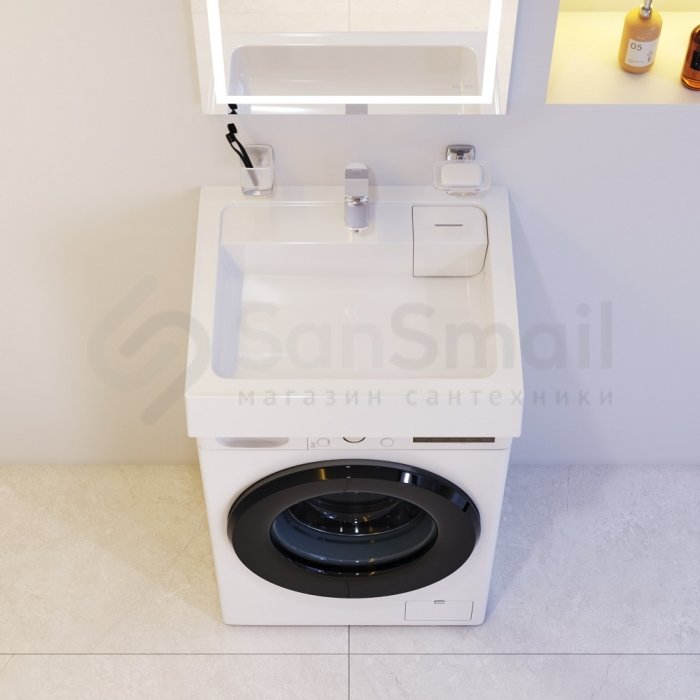

Модели раковин, имеющих слив в тыльной части

Разброс цен на эти изделия довольно велик. Например, российские раковины Сантек Пилот стоят чуть менее 40 долларов, а финские Ido Aniara обходятся для покупателей в 230 долларов.

Раковины со столешницами

При наличии достаточного места в ванной удобнее всего установить раковину-столешницу, под которую идеально впишется любая стиральная машина.

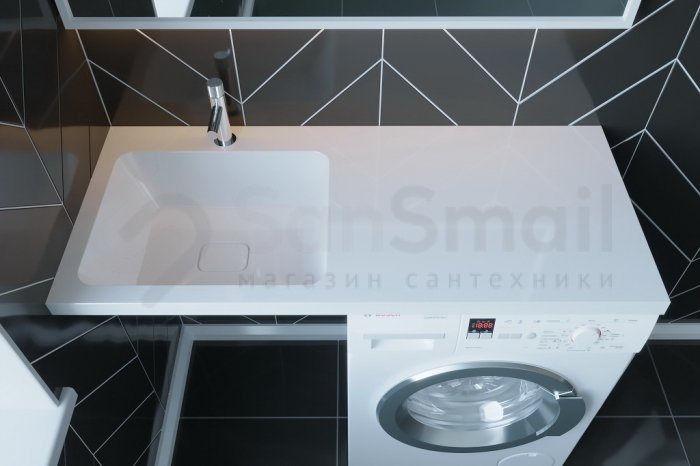

Одна из моделей раковины со столешницей

Читайте также Раздвижной экран для ванны: выбор, цена и порядок установки

Итак, мы рассказали вам, как можно вписать вашу стиральную машину в пространство под раковиной. Вам осталось лишь выбрать тот способ, который наиболее приемлем именно для вас.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

( Пока оценок нет )

Раковина над стиральной машиной

Любое помещение в квартире хочется сделать просторным, удобным и функциональным. Множество современных бытовых приборов во многом облегчает домашние заботы в уходе за хозяйством. Но многие из них имеют достаточно большие габариты, и будучи полезными и необходимыми в хозяйстве, занимают много пространства. Особенно это касается ванной комнаты, помещение которой имеет изначально не очень большие размеры. Размещение в ней всех необходимых сантехнических устройств и приборов может вызвать затруднение. Чтобы грамотно оптимизировать пространство появился новый метод объединения приборов, способный компактно разместить два, необходимых для размещения в ванной, агрегата.

Совмещение раковины и стиральной машины позволяет двум устройствам расположиться, не мешая друг другу, и занимать при этом минимальное пространство. Такой тандем позволяет приборам выполнять свои функции и не перегружать пространство даже в маленькой ванной. Хотя и в большом помещении раковина над стиральной машиной достаточно практичный и удобный вариант размещения устройств.

Содержание

• Особенности приборов
• Плюсы и минусы совмещения
• Правила подбора и установки раковины под стиральную машину
• Процесс установки совмещенных приборов
• Разнообразие комплектации объединенных приборов

Особенности приборов

Для установки раковины над стиральной машинкой необходимо учитывать размеры этих агрегатов. Для такого совмещения нужны устройства размеры, которых подойдут друг другу и при этом будут удобны в эксплуатации. Такие специальные приборы, отличаются своими компактными размерами, но при этом не теряют необходимой функциональности.

Машинка должна быть достаточно узкая в глубину, не более 45 см и иметь фронтальную загрузку. Её высота не должна превышать 70 см. Если добавить к ней высоту раковины и необходимое расстояние между приборами, то получится наиболее удобный уровень для умывания и мытья рук. Для людей маленького роста следует продумать возможность установки специальной подставки под ноги, для комфортного умывания. Обычно такие машинки имеют небольшую загрузку, до 3,5 кг белья.
К особенностям умывальника, предназначенного для совмещения, относится конструкция слива. Он расположен не посередине чаши, а ближе к задней стенке. От размещения слива в чаше зависит расположение труб нижней части слива, оно может иметь горизонтальное или вертикальное направление. Вертикальная система обеспечивает более быстрый слив воды и менее подвержена засорению.

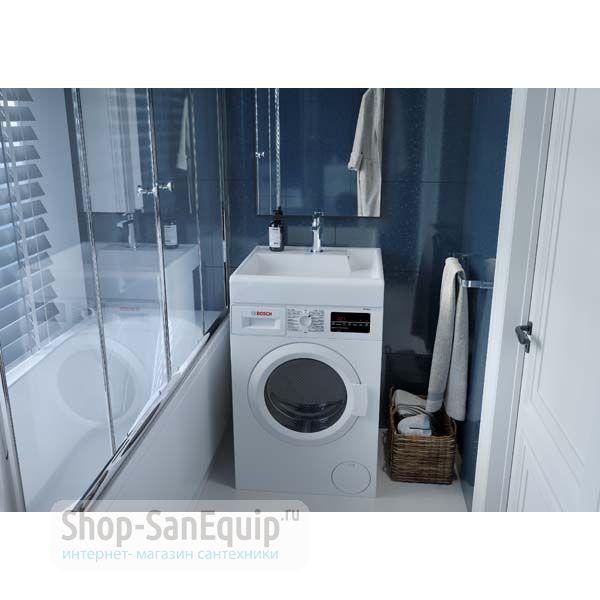

На фото стиральная машина под раковиной в ванной с вертикальным сливом:

В горизонтальной системе вода может застаиваться, вызывая засорения стока, поэтому устройство будет нуждаться в более частой чистке.
На фото горизонтальная система слива раковины над стиральной машиной:

Практичнее считается слив, вынесенный за пределы машинки. Такое его расположение обезопасит рабочие механизмы от возможного протекания воды.
В некоторых моделях умывальников нет отверстия для установки смесителя. Такую раковину можно установить впритык к стене, а использовать совмещенный с ванной смеситель либо установить его выходящим из стены.

Это уменьшит количество шлангов, расположенных за машинкой, и сократит возможность их разрыва и аварийного потопа.
Хорошо если раковина будет обладать системой слив-перелив. Это предотвратит перелив воды через края умывальника и попадание ее на стиральную машинку, во избежание затопления рабочих механизмов.

От глубины чаши будет зависеть высота всей конструкции. Выбирая слишком мелкую, следует учитывать, что во время умывания вода может чрезмерно разбрызгиваться. Наиболее часто встречающийся материал изготовления чаши умывальника – керамика. Она давно хорошо зарекомендовала себя, является экологически чистой и устойчивой к воздействию агрессивных моющих средств. При желании можно использовать стеклянную, композитную или каменную раковину. Выбор материала не влияет на функциональность конструкции и зависит только от желания и возможностей хозяев.

На современном рынке представлены модели стиральных машин с раковиной в комплекте, подобранные по размерам и форме. Производители заранее продумали все тонкости размещения и соответствия приборов, объединяя их в единое целое. Такие наборы можно назвать идеальным вариантом размещения стиральной машинки под раковиной, потому что они имеют соответствующие друг другу размеры и подогнаны по высоте для удобной эксплуатации.

Плюсы и минусы совмещения

Главным и весьма существенным преимуществом установки раковины на стиральную машину является значительная экономия места в ванной комнате. Оба эти прибора достаточно крупные и поэтому размещение их, в малогабаритной ванной может стать невозможным. И придется либо отказываться от умывальника, либо переносить установку стиральной машины в другое помещение. Место под раковиной обычно используется совсем не продуктивно, поэтому занять его таким необходимым агрегатом, как стиральная машина, это наилучший вариант эргономичного размещения приборов.
Модели раковин на стиральную машину имеют современный и разнообразный дизайн, они гармонично впишутся в интерьер помещения и удовлетворят любой вкус. Разнообразная цветовая палитра позволит раковине подчеркнуть общий интерьер или создать цветовой акцент.

Такое совмещение имеет и свои недостатки, которые следует учитывать, принимая решение разместить стиральную машинку под раковиной. Для грамотной установки приборов обязательно надо приобретать сифон, специфической формы, если его нет в комплекте с устройством.
Некоторым пользователям такого тандема неудобно умываться, упираясь коленями в панель машинки. Чтобы избежать такого неудобства можно приобрести раковину, ширина которой будет превышать размеры машинки, это позволит удобно располагаться при умывании. Но чрезмерный выход вперед умывальника может ограничить доступ к машинке и сделать процесс загрузки контейнеров, стиральным порошком, неудобным.

Своеобразное размещение слива, с горизонтальной системой, приводит к застою воды и частым засорам стока, поэтому сливные трубы потребуют более тщательного ухода.

Правила подбора и установки раковины под стиральную машину

При выборе устройств и во время установки надо обязательно соблюдать ряд правил. Ошибки конструкции или монтажа могут сделать не только неудобным процесс эксплуатации, но и привести к проблемам с электробезопасностью.
Выбирая приборы и в процессе установки раковины над стиральной машиной, следует уделить внимание:

1. размерам агрегатов. Поверхность стиральной машины под раковиной должна быть полностью ею закрыта со всех сторон, чтобы вытекающая или разбрызгивающаяся вода не попадала на её поверхность.
2. размещению сливного патрубка. Лучше если он будет расположен за пределами машины, потому что в процессе отжима агрегат сильно вибрирует, это может расшатать трубопровод и испортить его, что приведет к протечке воды.
3. поверхности пола в ванной, она должна быть ровной, чтобы машинка была установлена без перекосов, это обеспечит ей меньшую вибрацию в процессе работы.
4. герметичности соединений, от их качества зависит образование течей и как следствие порча машинки.
5. соблюдению инструкций по установке всех приборов и их эксплуатации – это является залогом их долговечного и удобного использования.

Доверяя работу профессионалам можно быть уверенным в правильной установке и подключению всей конструкции.

Процесс установки совмещенных приборов

Процесс установки надо начинать с крепления раковины, только после этого подключается стиральная машина. Надо сделать все необходимые разметки будущих креплений, чтобы оба устройства разместить правильно. В стену монтируются кронштейны, на которых в будущем будет закреплена раковина. Болты, удерживающие кронштейны, затягивают не до конца, оставляя зазор до 7 мм. С помощью крюка, входящего в комплект раковины, чаша, установленная на кронштейны, фиксируется наглухо к стене. Чтобы защитить раковину и кафель от повреждений, надо нанести герметик на места их соприкосновения, и на участки касания умывальника и кронштейнов. После этого можно до упора закрутить болты, которые удерживают кронштейны.

Когда раковина надежно закреплена на стене, можно приступать к установке сифона. Собрать его согласно инструкции, проверить плотность прилегания всех составляющих и установить на умывальник. Специальный патрубок на сифоне соединяют со сливным шлангом стиральной машины и закрепляют хомутом. Гофру сифона заводят в канализационный слив и фиксируют.
В специальное отверстие устанавливается смеситель, к нему подсоединяют шланги подачи холодной и горячей воды. Если установлен общий для ванны и раковины смеситель, то надо убедиться, что длины крана хватает на оба устройства. Раковину следует установить так, чтобы ее край перекрывал бортик ванны. Если необходимо можно утопить трубы в стену, освобождая место для размещения стиральной машины.

По завершении монтажа всех составляющих обязательно надо проверить надежность всех соединений и произвести пробное подключение воды. Прощупывая все соединения, проверяется наличие воды на них, потому что даже маленькая течь, в будущем может привести к серьёзным проблемам.
Стиральную машину устанавливают на место и тщательно проверяют, чтобы не было никаких перекосов.

Разнообразие комплектации объединенных приборов

Если позволяет место и есть желание можно доукомплектовать стиральную машину с раковиной дополнительной тумбой. Для такого варианта при покупке нужно выбрать умывальник, который можно встраивать в горизонтальную поверхность. Такой приём поможет надёжно скрыть машину, находящуюся под раковиной, от попадания воды и пара.
Закрепляя раковину отдаленно от стены на 20-30 см, вокруг неё освобождается свободное место, которое можно заполнить, обустраивая шкафчик с дверцами. Такой дополнительный элемент мебели в ванной будет удобен для хранения различных аксессуаров и хозяйственных мелочей.
Большой ассортимент раковин дает возможность выбрать экземпляр в комплекте со столешницей. Такой умывальник легко крепится сверху тумбы или стола, в нише которого можно удобно расположить стиральную машину. Удобная конструкция раковины со столешницей под стиральную машину добавит функциональности всему сооружению и надежно убережет от попадания воды и загрязнений.

Постирочные раковины имеют особую более глубокую форму, удобную для различных хозяйственных нужд: ручной стирки, мытья обуви или домашних животных. Их конструкция бывает напольная, встраиваемая или накладная. Совмещение постирочной раковины со стиральной машиной, позволит максимально комфортно застирывать наиболее загрязненные места перед стиркой. Установка такой раковины дает возможность удобно и легко выполнять многие хозяйственные работы, не засоряя гигиенически чистый умывальник.

Совмещение громоздких сантехнических устройств и приборов бытовой техники позволяет выгодно оптимизировать пространство, без потери функциональности. Такое объединение делает помещение просторным, удобным, стильным. Соблюдение всех правил позволит использовать приборы безопасно и продлит срок их эксплуатации.

Arkay Processing Раковины, сушилки, стиральные машины и профессиональное оборудование для фотолабораторий от KHB Photografix

Arkay Processing Раковины, сушилки, стиральные машины и профессиональное оборудование для фотолабораторий от KHB Photografix

Для десятилетия Компания Arkay производит лучшие модели моек для фотолабораторий, сушильных шкафов для пленки, сушилок для печати и других фотолаборатория профессионального качества и фотоаксессуары. KHB Photografix гордится тем, что обеспечивает продажи и обслуживание на Arkay товаров в Канаде. Для получения дополнительной информации о продуктах Arkay или для коммерческого предложения, пожалуйста, контакт:
КХБ Photografix 129 Hagar St., Unit # 22 Welland, ON  L3B 5V9 Canada Тел.: (905) 734-4713 Электронная почта: [email protected]
Индекс продуктов Arkay Photo
Раковины для темных комнат и лабораторий — Нержавеющая сталь высшего качества Обработка раковин — Стандартная нержавеющая сталь Обработка раковин — Экономичная нержавеющая сталь Обработка раковин — Раковины для обработки стекловолокна — Графика из нержавеющей стали Обработка раковин — Раковины для чистки стоек из стекловолокна — Мойки двойного назначения из стекловолокна Резервуары — Резервуары для проявления пленки из нержавеющей стали — Пластиковые емкости для хранения химикатов Системы водоснабжения — Регуляторы контроля температуры — Комплект фильтра подачи воды Шкафы и полки на заказ — Настенные полки для хранения из нержавеющей стали — Столешницы из нержавеющей стали — Основание из ламината и навесные шкафы из дерева — Столешницы из ламината под дерево — Увеличительные станции для деревянного ламината Стойки для камеры — Стойки Arkay Studio Аксессуары — Выпускные трубы и воронки из нержавеющей стали — Пластиковые градуированные мерки		Сушилки — Шкафы для сушки пленки — Высокоскоростная радиоуправляемая печать Сушилки — RC Filter Flow Air Print Сушилка — Барабанные сушилки для печати — Плоские сушилки для печати Шайбы — Архив из нержавеющей стали Шайба печати — Быстросъемный из нержавеющей стали Шайба печати 16×20 Двери фотолаборатории — Вращающиеся двери фотолаборатории — Комплекты уплотнений для дверей фотолаборатории — Блокирующий занавес из усиленного винилового ламината Защитные фонари — Лампы накаливания — Таблички «Театральная комната используется» Лотки для обработки — Лотки для обработки из нержавеющей стали — Экономичные пластиковые лотки для обработки Бумажные сейфы — Пленочные/бумажные сейфы Lite-Tite Вентиляторы и жалюзи — Вытяжные вентиляторы Air-No-Lite — Вытяжные вентиляторы Pro-Lab — Вентиляционные жалюзи для фотолаборатории

---

2004-2018 КХБ Photografix, авторизованного дилера и сервисного центра Arkay. Товарные знаки и логотипы Arkay являются собственностью Regal Photo Products, Inc. Все права сдержанный.

Преобразование недостроенной прачечной в прачечную (сделай сам)

Обновлено: 24 января 2022 г.

Сделайте свою прачечную более привлекательной и функциональной, переделав сантехнику и добавив новую раковину и столешницу.

Следующий проект›

Семейный мастер на все руки

Создайте свежее и чистое рабочее место в прачечной. Мы проведем вас через самую сложную часть — переделку сантехники и добавление новой раковины. Следуйте этим фотографиям и инструкциям, чтобы превратить незавершенную прачечную в готовую прачечную, которая будет лучше соответствовать вашим потребностям.

Авторы журнала «Сделай сам» журнала The Family Handyman Magazine

Время

Несколько дней

Сложность

Продвинутая

Стоимость

Различная

Начало работы

Фото до

Так выглядела прачечная до ремонта.

После фото

Это прачечная после косметического ремонта.

Ваша прачечная не обязательно должна быть грязным, неорганизованным местом, полным паутины и комков пыли. В этой статье мы покажем вам первые шаги по превращению незавершенной прачечной в готовую комнату. Мы сосредоточимся на самом полезном обновлении — замене старого бака для белья новой аккуратной столешницей и раковиной. Он включает в себя переразводку сантехники в стенах и установку новых шкафов. Однако мы не будем вдаваться в подробности об установке шкафа, освещении, отделке стен, напольном покрытии или перемещении электрических розеток. Полная переделка прачечной — это амбициозный проект, поскольку он требует навыков как электрика, так и сантехника. Это не для новичка. Всего на это уйдет четыре-пять выходных.

Если ваша водопроводная система полностью пластиковая, вам понадобятся только основные столярные инструменты. Если у вас есть медные водопроводные трубы, вам понадобятся труборез и паяльные инструменты. Для сверления 2-1/2 дюйма может потребоваться кольцевая пила. отверстия через шпильки.

Стоимость материалов для этого 8 х 12-фут. номер стоил около 2000 долларов. Это включает в себя около 1000 долларов за шкафы, столешницы и полки и 500 долларов за виниловую напольную плитку.

Планирование ремонта

Фото 1: Вырежьте вентиляционную трубу

Перекройте главный водяной клапан и откройте клапаны бака для белья, чтобы слить воду. Вырежьте старые водопроводные трубы. Отсоедините старый сифон и обрежьте с помощью ножовки или сабельной пилы сливную и вентиляционную трубы.

Фото 2. Установка переходной муфты

Отметьте трассу дренажной и вентиляционной труб и сделайте надрезы или просверлите шпильки для дренажной и вентиляционной труб. Отрежьте небольшой отрезок пластиковой трубы и присоедините его к водосточной трубе с помощью переходной муфты.

Замена отдельно стоящего бака для белья встраиваемой раковиной освобождает место и упрощает установку столешницы полезной длины. Одновременное добавление выпускной коробки для стиральной машины позволяет аккуратно спрятать шланги подачи и слива воды стиральной машины вне поля зрения, когда вы закрываете голые стойки гипсокартоном.

Если возможно, оставьте сушилку примерно на том же месте, чтобы вам не пришлось перемещать вентиляционное отверстие сушилки и электрические или газовые соединения. Также поставьте стиральную машину и новую раковину на той же стене, что и существующую сантехнику. Вы можете легко переместить сливы раковины и стиральной машины на несколько футов, но их перемещение к другой стене резко увеличит сложность (и стоимость) этого проекта.

Измерьте вашу прачечную и начертите план помещения с указанием новых шкафов, раковины и расположения техники (рис. A). Используйте план, чтобы определить расположение стоков и линий подачи. Отцентрируйте сантехнику раковины на основании раковины. Найдите сантехнический бокс для стиральной машины чуть ниже верхнего края машины.

Нарисуйте эскиз предлагаемой схемы трубопровода, включая размеры труб, и покажите его инспектору при подаче заявления на получение разрешения. Используйте Фото 4, чтобы помочь со сливами. Не забудьте вызвать инспекцию, прежде чем покрывать трубы гипсокартоном. В то время как полости в стенах все еще открыты, добавьте розетки на столешницу и новое освещение. Электротехнические нормы требуют отдельной цепи на 20 ампер для розеток для белья и защиты GFCI для розеток в пределах 6 футов от раковины. Вывести все осветительные приборы на отдельную цепь.

Для более аккуратного внешнего вида переделайте вентиляционное отверстие сушилки так, чтобы оно помещалось в стене. Используйте алюминиевые или оцинкованные металлические воздуховоды диаметром 4 дюйма, а не гибкие.

Для начала отсоедините стиральную и сушильную машины и уберите их в сторону. Если у вас есть газовая сушилка и вы не знаете, как ее безопасно отключить, обратитесь за помощью в газовую компанию или к сантехнику. Используйте ножовку или сабельную пилу с полотном для резки металла, чтобы отрезать старые дренажные и вентиляционные трубы (Фото 1).

Обрежьте водосточную трубу примерно на 2 дюйма выше нижней пластины стенки. Отрежьте вентиляционную трубу на высоте 50 дюймов от пола. Не волнуйтесь, если ваши дренажные и вентиляционные трубы металлические, а не пластиковые. Просто выберите переходную муфту соответствующего размера (фото 2), чтобы соединить металлическую трубу с новой пластиковой трубой.

Перекройте главный водяной клапан, прежде чем перерезать линии горячей и холодной воды. Будьте готовы с ведром и тряпками, чтобы собрать воду, оставшуюся в трубах.

Рисунок A: План новой сантехники

Измерьте вашу прачечную и зарисуйте места для новой столешницы, раковины и выпускного короба стиральной машины. Перенаправьте линии подачи, стоки и вентиляционные отверстия на эти новые позиции.

Установка пластиковой дренажной и вентиляционной труб

Фото 3. Сборка трубопровода

Отрежьте, загрунтуйте и склейте пластиковые трубы и фитинги, чтобы они поместились между существующим сливом и вентиляционным отверстием. Соедините новые трубы с существующими трубами с помощью переходных муфт.

Фото 4. Установка дренажного и вентиляционного отверстий

Вырежьте и приклейте оставшиеся части дренажного и вентиляционного отверстий. Склон стекает вниз по течению примерно на 1/4 дюйма на фут. Расположите П-образный сифон для белья так, чтобы стиральная коробка встала на одном уровне с готовой стеной.

Начните с прокладки маршрута трубы. Вот несколько требований к сантехническому кодексу и советы по планированию:

• Проложить слив диаметром 2 дюйма к стиральной машине.
• Наклон водосточных труб вниз на 1/4 дюйма на каждый фут горизонтального перемещения.
• Для 1-1/2 дюйма. водосточной трубы, ограничьте расстояние от P-ловушки до вентиляционного отверстия до 42 дюймов. Для 2-дюймового. трубы, ограничьте расстояние до 60 дюймов (Фото 4).
• Установите любой горизонтальный участок вентиляционной трубы не менее чем на 6 дюймов выше уровня перелива устройства, которое она вентилирует (для раковин для стирки это верхний край).
• Слегка наклоните вентиляционные трубы вниз по направлению к сливу.
• Расположите слив раковины примерно на 3 дюйма ниже дна раковины. В большинстве случаев подойдет высота около 16 дюймов от пола.
• Найдите верхнюю часть выпускной коробки стиральной машины чуть ниже верхнего края стиральной машины, обычно на высоте 42 дюйма от пола.
• Прежде чем покупать пластиковые фитинги, обратите внимание на небольшие различия в требуемых типах — санитарный тройник, тройник для прочистки и т. д. (Фото 4).

Отметьте маршрут трубы на шпильках. Самый простой способ проложить канализацию — вырезать шпильки 2 × 4 для новых водопроводных труб. Затем добавьте полоски 2×2, чтобы усилить стойки (фото 5). Но не делайте надрезы на шпильках, если стена вашей прачечной является «несущей» стеной, то есть если она поддерживает пол или крышу над ней. Если вы не уверены, проконсультируйтесь со строительным подрядчиком или архитектором. Если ваши стены 2×6, вы можете пропустить вырез; обычно проще просверлить отверстия в центре каждой шпильки для труб.

Вам понадобится 2-1/2-дюйм. кольцевая пила или сверло и мощная дрель. Одним из недостатков метода отверстий является то, что вам, возможно, придется разрезать длинные горизонтальные трубы на более короткие отрезки и соединить их с помощью муфт, чтобы подогнать их. Установите металлические пластины для гвоздей, чтобы защитить любую пластиковую или медную трубу, которая находится в пределах 1-1/4 дюйма. лицевой стороны шпильки.

Начните установку дренажной и вентиляционной трубы, обрезав и приклеив трубу и фитинги, которые подходят между существующей дренажной и вентиляционной трубами (Фото 3). Начните со стока и работайте вверх. В верхнем стыке сверните резиновую втулку на переходной муфте, чтобы обеспечить зазор для соединения вентиляционной линии (Фото 3).

Затем намотайте резиновый рукав на пластиковую трубу, наденьте металлическую ленту на рукав и затяните хомуты. Завершите сливы и вентиляционные отверстия, обрезав, загрунтовав и приклеив оставшиеся трубы и фитинги (Фото 4).

Прокладка линий подачи

Фото 5: Прокладка линий подачи к ящику для белья

Прикрутите ящик для белья к полосам обшивки 2×2. Припаяйте медную трубку к запорным вентилям и вмонтируйте вентили в ящик для белья. Припаяйте оставшиеся медные линии питания и фитинги.

Фото 6. Припаяйте водопроводные линии к опорной ленте

Заглушите медные водопроводные линии примерно на 6 дюймов и закройте их крышками. Припаяйте их к медной опорной планке. Вызовите сантехнику. Затем покройте стены гипсокартоном.

Начните с планирования маршрута подводящих труб и сверления отверстий диаметром 3/4 дюйма. отверстия через шпильки. Для обслуживания раковины и стиральной машины, 1/2 дюйма. трубы подойдут. Вырежьте и припаяйте медные линии и фитинги. (Приклейте трубу из ХПВХ.) Установите медную полосу, которую можно приобрести в домашнем центре, примерно в 4 дюймах ниже заглушенного сливного отверстия раковины (Фото 6).

Затем припаяйте заглушенные медные трубы к хомуту для их поддержки. Чтобы не расплавить пластиковую выходную коробку стиральной машины горелкой, припаяйте вертикальные отрезки медных трубок к клапану для стирки перед установкой клапана в коробку. Оставьте трубы длинными и обрежьте их, чтобы они подошли позже (Фото 5).

Когда вы закончите с медными водопроводными трубами, закройте клапан для стирки и откройте главный водяной клапан, чтобы проверить наличие утечек. Если протечек нет, можно вызывать на грубую проверку сантехники. На этом этапе завершите проводку. Когда сантехнические и электрические черновые работы завершены и одобрены инспекторами, повесьте и закончите гипсокартон и установите нижние шкафы.

Установите тумбы под мойку

Фото 7: Установите угловые запорные клапаны

Установите основание раковины на патрубки. Затем обрежьте медные трубы на расстоянии около 2 дюймов от задней стенки шкафа и установите угловые запорные клапаны. Отрежьте водосточную трубу из ПВХ и приклейте 1-1/2 дюйма. адаптер ловушки.

Фото 8: Установка раковины

Лобзиком сделайте вырез в столешнице для раковины. Смонтируйте смеситель, линии подачи и слив на раковине. Затем нанесите полоску герметика для ванны и плитки вокруг выреза и опустите в раковину.

Фото 9: Прикрепите сифон и линии подачи

Подсоедините раковину к сливу с помощью пластикового сифона в сборе. Вручную затяните гайки шлицевого соединения. Затем затяните их еще на четверть оборота большими плоскогубцами. Подключить линии подачи.

Перед установкой тумбы под раковину разметьте места расположения патрубков для воды и слива на задней части подставки под раковину. Просверлите отверстия для заглушек, работая с внутренней стороны шкафа, чтобы любые осколки были скрыты. Затем установите шкаф.

Когда вы закончите установку базовых шкафов, отрежьте столешницу по длине и прикрепите ее к стенам. Затем отметьте вырез для раковины на столешнице, следуя инструкциям, приложенным к раковине. Некоторые раковины включают вырезной шаблон. В противном случае используйте раковину в качестве шаблона.

Маркировка по периметру. Затем нарисуйте вторую линию примерно на 1/2 дюйма внутри первой. Это будет линия разреза. Сверло 1 дюйм. угловые отверстия и вырежьте отверстие электролобзиком. Поддерживайте вырез, чтобы он не упал, когда вы закончите разрезы. Установите столешницу обратно на шкафы и прикрепите ее снизу шурупами. Убедитесь, что винты не слишком длинные, иначе они выскочат из верхней части стойки!

Затем перекройте главный водяной клапан и отрежьте заглушки на концах заглушенных медных труб. Установите запорную арматуру компрессионного типа («угловые упоры», Фото 7).

Установите смеситель на раковину в соответствии с инструкциями производителя и прикрепите трубы для подачи воды, прежде чем устанавливать раковину на столешницу (Фото 8). В пластиковой раковине, которую мы использовали, не было отверстий под смеситель. Мы просверлили их кольцевой пилой, чтобы они подходили к нашему смесителю.

Пробная установка раковины. Затем нанесите полоску герметика для ванны и плитки по периметру выреза раковины, прежде чем установить раковину на место. Подсоедините трубки подачи к запорным клапанам. Затем обрежьте длину хвостовика и сливного рукава по мере необходимости, чтобы соединить сифон для раковины (Фото 9).). Если хвостовик или отводящий рукав слишком короткие, вы можете купить более длинные или добавить удлинители. Включите воду и проверьте на наличие утечек.

Снова подсоедините стиральную и сушильную машины

Фото 10. Подсоедините запорные клапаны к стиральной машине

Подсоедините стиральную машину к запорным клапанам с помощью «неразрывных» шлангов. Вставьте сливной шланг в сливное отверстие в стиральной машине. Используйте прокладку или хомут, прилагаемый к шлангу, чтобы удерживать его на месте.

Подсоедините шайбу к новому клапану шлангами (Фото 10). (Для дополнительной безопасности мы рекомендуем вам покупать «неразрывные» шланги для стирки.) С помощью острого универсального ножа вырежьте пластиковую крышку сливного отверстия в ящике для белья. Затем поместите конец сливного шланга от стиральной машины примерно на 3 дюйма в сливное отверстие.

В новой стиральной машине может быть предусмотрен хомут или прокладка для крепления сливного шланга к сливной коробке стиральной машины. В противном случае ввинтите саморез из листового металла в пластиковую коробку и оберните хомут или проволоку вокруг винта и шланга, чтобы шланг не выпал.

На этом вы сделали самое сложное. Завершите разводку электрических розеток и освещения, уложите напольное покрытие и повесьте навесные шкафы и полки.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Cordless drill
• Drywall saw
• Hacksaw
• Jigsaw
• Level
• Nut driver
• Pipe wrench
• Pliers
• Plumbers tape
• Slip joint pliers
• Soldering torch
• Стремянка
• Рулетка
• Труборез
• Универсальный нож
• Набор гаечных ключей

Вам также понадобятся инструменты для подвешивания и отделки гипсокартона, а затем для покраски стен.
