как выбрать и сделать самому?

Содержание

1 Виды лестниц на металлокаркасе
2 Тип каркаса
3 Особенности и требования к металлическому каркасу
4 Изготовление каркаса
5 Металлический каркас лестницы своими руками
6 Оформление лестницы на металлокаркасе
7 Дизайн лестницы с железным каркасом

Лестницы на металлокаркасе являются наиболее прочными и практичными каркасными лестницами. Различают открытые и закрытые металлические каркасы. Под открытыми подразумевается вариант, при котором металлический «скелет» лестницы будет виден. Закрытым является тот случай, когда каркас закрывается отделочными материалами.

Металл благодаря своей прочности и возможности создавать уникальные конструкции позволяет сделать лестницу на металлическом каркасе, соответствующую любым требованиям и желаниям.

Виды лестниц на металлокаркасе

Все лестницы в первую очередь подразделяются по типу, форме и назначению. Лестницы на металлическом каркасе не исключение и делятся на:

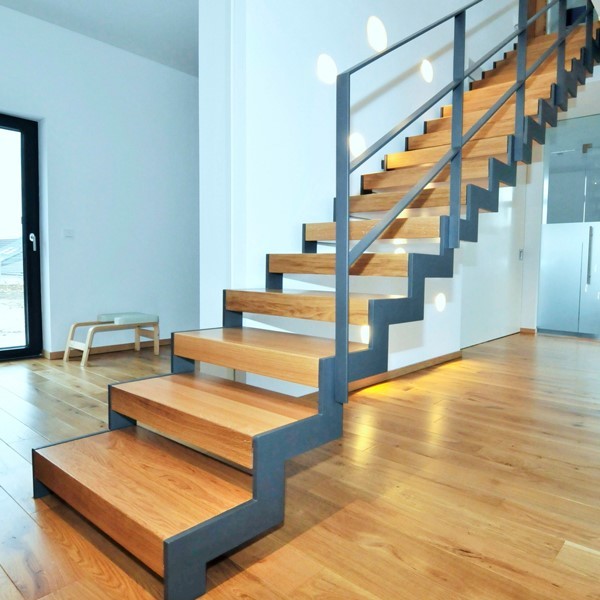

Маршевые – к таким лестницам относятся как простые прямые лестницы, так и многомаршевые конструкции с поворотными площадками или забежными ступенями. Использование маршевых лестниц допустимо и внутри помещения, и на улице. Являются самым широко используемым типом лестниц.

Винтовые – встречаются намного реже, чем маршевые, возможны варианты использования винтовой лестницы как вспомогательной, не основной. Могут быть настоящим украшением помещения. Очень удобны в небольших домах, для их возведения достаточно площади 1,5 м². Использование также допустимо как внутри помещения, так и снаружи.

Все вышепредставленные варианты часто комбинируются с деревом, стеклом, пластиком. В таких сочетаниях металлический каркас лестницы выступает в качестве «скелета», задача которого обеспечить жесткость и надежность конструкции.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

На косоуре.
На тетиве.
На больцах.
Консольная.
Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

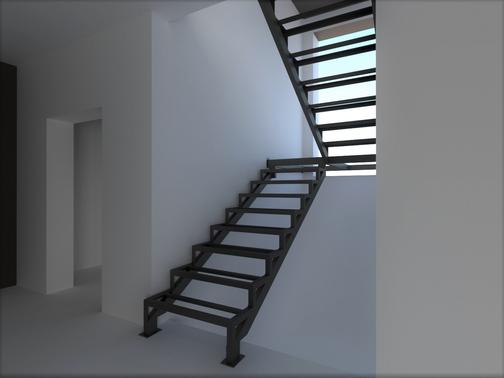

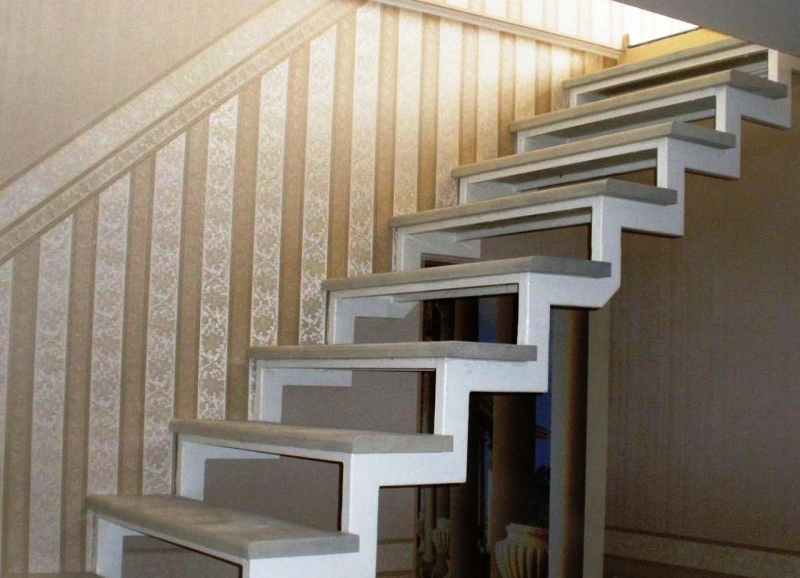

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

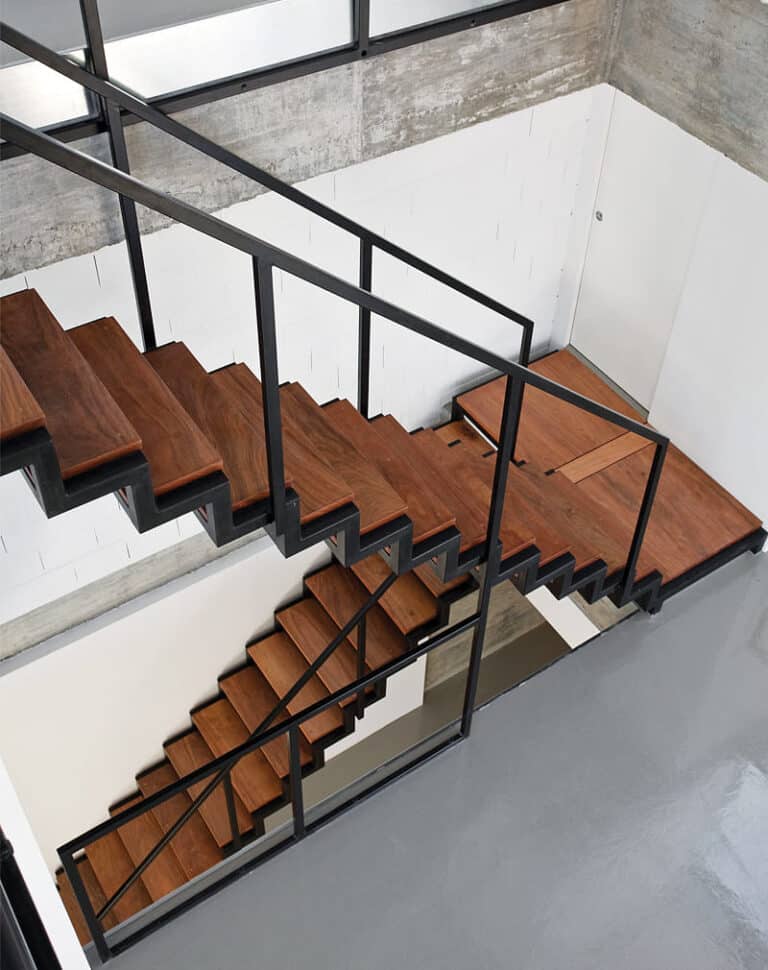

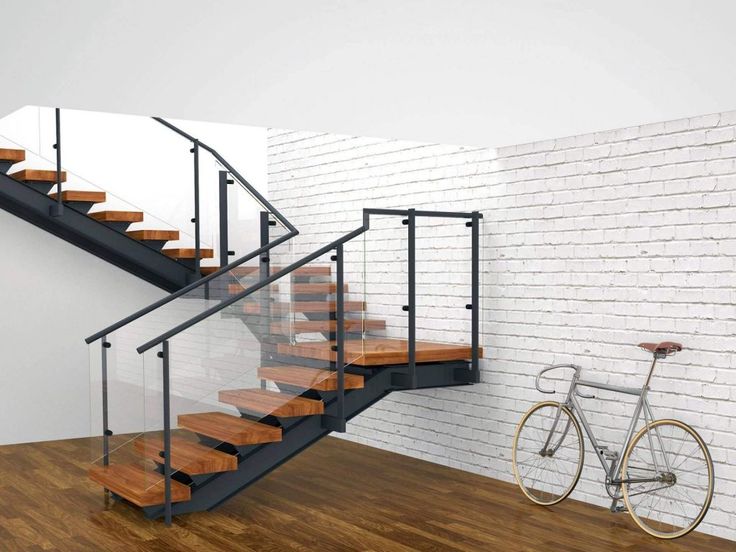

Два и более косоуров на ширине марша.

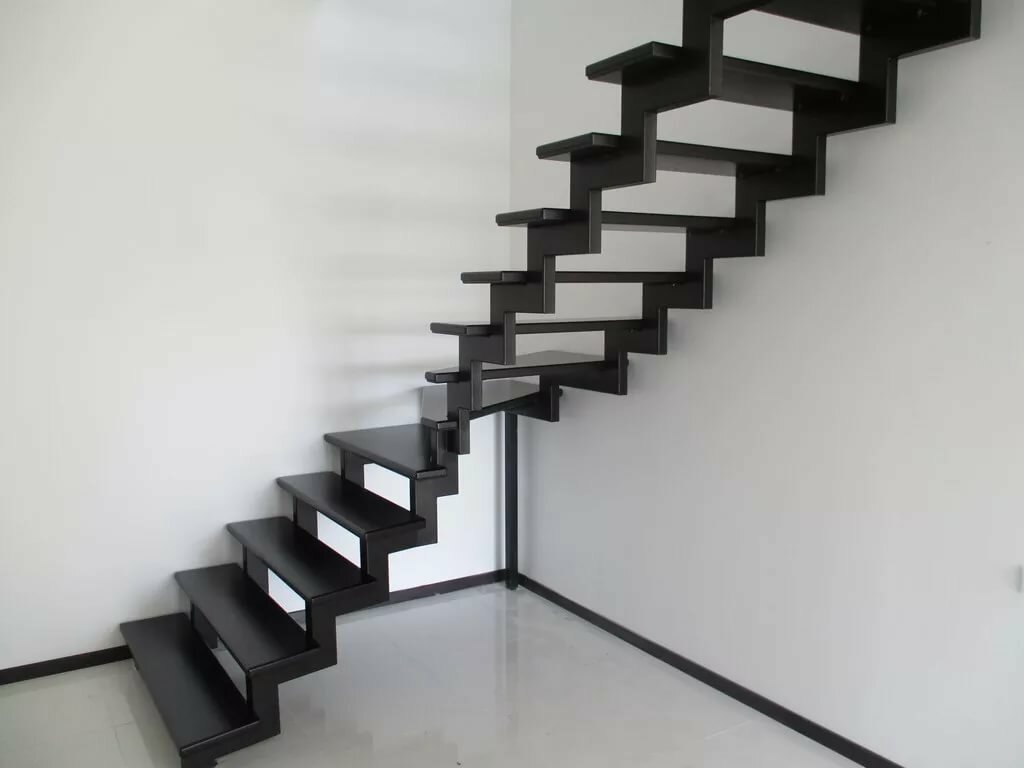

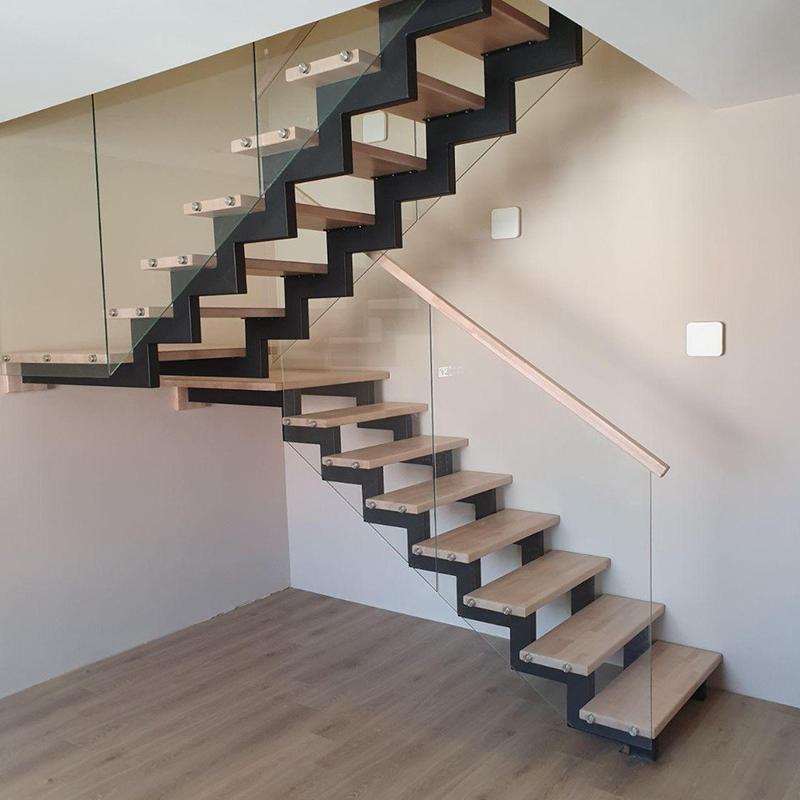

Один центральный косоур.

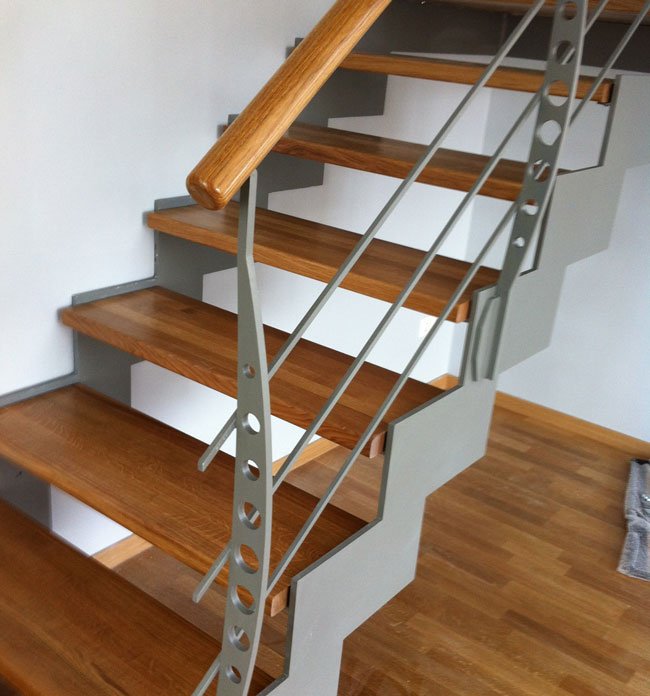

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

Каркас на одной тетиве часто комбинируется с другими каркасами, поэтому рассмотрим этот вариант ниже. На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Особенности и требования к металлическому каркасу

В лестнице на второй этаж металлический каркас должен быть безопасным и комфортным для использования. Для этого необходимо произвести расчеты параметров лестницы. Подробно с такими расчетами вы можете ознакомиться в статье на нашем сайте или при помощи строительного калькулятора.

Преимущества лестницы на металлическом каркасе:

Долговечность конструкции.
Отсутствие скрипа.
Прочность.
Износостойкость.
Возможность ремонта.
Возможность выполнения лестницы любого дизайна.

Недостатков не так и много, их даже можно назвать особенностями конструкции:

В модульном каркасе возможно образование люфта в местах соединения.
Возможность образования коррозии, особенно в случае расположения лестницы в местах с повышенной влажностью.
Стоимость материала.
В случае со сварными каркасами желателен опыт сварочных работ.

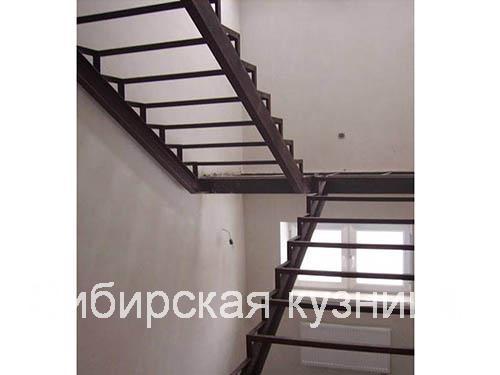

Изготовление каркаса

Подробную информацию по изготовлению каркаса для лестницы из металла своими руками вы сможете найти здесь. В данной же статье кратко опишем этапы изготовления одного из каркасов.

В случае если вы, не имея опыта, собираетесь делать лестницу на сварном металлическом каркасе, подумайте над тем, чтобы он был закрытого типа. Без опыта у вас может не получиться красивый шов, что может испортить вид всей конструкции.

Рассмотрим пошагово изготовление простого прямого каркаса на косоурах:

Для несущих балок используем швеллер 80-100 мм. Устанавливаем его на ребро, предварительно срезав основание под нужным углом для плотного прилегания к поверхности.
Подготавливаем полочки под ступени, используя уголки. Удобнее будет подготовить шаблон, по которому будут сделаны несколько пар однотипных кобылок.
Симметрично друг к другу привариваем подготовленные кобылки, предварительно контролируя, чтобы поверхность, на которой будут располагаться ступени, располагалась четко горизонтально.
В зависимости от используемой проступи возможно дополнительное усиление плоскости, в которой она будет расположена.

Каркас готов, после того как вы тщательно проварили все соединения, необходимо обработать его для исключения образования коррозии и покрасить, после этого приступать к монтажу ступеней и перил.

Металлический каркас лестницы своими руками

Оформление лестницы на металлокаркасе

Варианты обработки и оформления лестницы в первую очередь зависят от типа построенного каркаса:

Открытый тип – данный каркас изготавливается с красивыми формами и ровным швом. Его необходимо обработаться средством, препятствующим образованию ржавчины, и после этого аккуратно покрасить. К открытому типу также относятся все сборные каркасы.

Закрытый тип – весь сварной каркас для лестницы будет облицован другими материалами. Лестницы на закрытом каркасе обычно дешевле, для их производства не требуется идеальных элементов, часто используется вторсырье, по причине того что после обработки каркаса от ржавчины он будет обшит красивым деревом или другим материалом.

Дизайн лестницы с железным каркасом

Лестницы с металлическим каркасом широко используются в современном интерьере благодаря возможности придания конструкции уникальных форм.

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

Adblock
detector

Лестницы на второй этаж на металлическом каркасе

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Все большей популярностью у владельцев двухэтажных коттеджей пользуются лестницы на второй этаж на металлическом каркасе. Благодаря достижениям современных технологий и развитию дизайнерских решений, такие конструкции способны объединить различные материалы. В большинстве случаев — это комбинации из дерева и металла. Но все чаще в конфигурации лестниц на металлическом каркасе уживаются стекло и кафель, керамогранит и камень. Возможность сочетания разнообразных материалов в таких лестничных конструкциях безгранична. Лестницы выглядят креативно и в то же время обладают всеми качествами, необходимыми для безопасного подъема и спуска по ним.

Стильное сочетание металла, стекла и натурального дерева в конструкции лестницы

Содержание

1 Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

2 Виды металлических лестниц на второй этаж. Фото моделей различных конструкций
3 Виды конструкций металлического каркаса для лестниц
4 Формы перил для лестницы из металла. Фото-примеры поручней и перил
5 Перила для лестниц из металла своими руками
6 Изготовление лестницы из профильной трубы на второй этаж своими руками
- 6.1 Нарезка заготовок
- 6.2 Монтаж несущих опор
- 6.3 Заготовки для ступеней
- 6.4 Обработка металлического каркаса

Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

Актуальность лестниц на второй этаж на металлическом каркасе объясняется высокой прочностью и возможностью комбинировать самые разнообразные материалы. Конструкция на металлическом каркасе идет второй по рейтингу использования в частных домах и коттеджах после деревянных лестничных систем.

Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

К основным достоинствам лестниц на металлическом каркасе можно отнести:

относительно несложный процесс изготовления;
надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
прочность узлов при сращивании сваркой несущих элементов;
возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

возможность комбинировать материалы и формировать самые различные конструкции лестниц;
отсутствие скрипов при эксплуатации, долговечность систем;
возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

Разнообразие форм и моделей убедительно демонстрирует фото лестниц на металлических каркасах.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

Правильный расчет лестницы — гарантия удобной и безопасной ее эксплуатации

Виды металлических лестниц на второй этаж. Фото моделей различных конструкций

Лестницы на второй этаж из металла (фото различных моделей просто уникальны) могут быть прямыми и изогнутыми, спиральными и эллиптическими. В зависимости от покрытия, они бывают глянцевыми, матовыми, золочеными и пр. Многообразие форм и комбинаций материалов позволяют их использовать в различных стилях дизайна.

По способу применения, конфигурации и другим различным параметрам их делят на виды:

Наружные (вспомогательные) — к таким конструкциям относят лестницы на чердак, пожарные лестницы, стремянки, лестницы для подвалов, бассейнов, а также системы лестниц, соединяющие два этажа с наружной стороны дома.
Внутренние — лестничные конструкции, установленные стационарно внутри помещения и соединяющие разные уровни помещения. Такие лестницы по праву являются центральным элементом декора помещения.

Стильные лестницы из нержавеющей стали хорошо впишутся в современный интерьер

По способу изготовления различают сварные и кованные лестничные системы. Самостоятельное изготовление металлических лестниц на второй этаж в частном доме с помощью сварки является относительно легким способом. Недостатком такого способа является то, что сварка считается грубой работой, и получившееся изделие может иметь не совсем эстетичный вид. Однако многие умельцы обыгрывают места сварки, придавая им декоративность.

Кованные лестницы изготавливаются путем ковки металла. Сделать такие лестницы под силу не каждому. Но даже в случае, если конструкция имеет лишь кованные перила для лестницы (фото это подтверждает), этого вполне хватает, чтоб придать ей неповторимый элегантный вид.

Кованные перила придают лестнице красоту и неповторимость

По устройству лестницы из металла бывают цельные (фиксированные) и сборные. Цельные конструкции устанавливают стационарно из секций, соединенных между собой. Сборно-разборные лестницы имеют комплект наборных частей и элементов. Самостоятельный монтаж таких лестниц — вполне посильный процесс.

Виды конструкций металлического каркаса для лестниц

По конструктивному исполнению металлического каркаса лестницы классифицируют:

маршевые конструкции — состоят из одного или нескольких маршей. В зависимости от расположения комнаты, марши могут быть прямыми и поворотными. В свою очередь, лестницы с поворотом бывают с соединением маршей через площадку или с использованием поворотных (забежных, радиусных) ступеней. Для самостоятельного изготовления более приемлемым вариантом является лестница с площадкой. Обустроить своими руками лестницу из металла на второй этаж с поворотом на 90 и 180 градусов довольно тяжело.
Для этого потребуется точное конструирование и четкий расчет. Однако такие системы эффектно выглядят и существенно экономят место;

Винтовые лестницы из металла компактны и изящны

винтовые (спиральные) системы лестниц. Эти лестницы отличаются тем, что ступени расположены по кругу, благодаря тому, что один конец ступени шире второго. Несущим элементом является столб или колонна, вокруг которой и монтируются ступени. Преимущество их в том, что при одинаковой длине ступени, они занимают гораздо меньше пространства, в сравнении с маршевыми аналогами. Изготовление винтовых лестниц из металла своими руками (чертежи и схемы их сложны) — процесс достаточно трудоемкий в техническом плане, требующий необходимого запаса знаний и опыта.

Несущий каркас из металла может быть исполнен в нескольких вариантах:

Косоурный несущий каркас. При таком способе обустройства каркас является своеобразной подпоркой для ступеней лестницы. Такая система лестниц отличается прочностью и надежностью. Количество опорных косоуров зависит от проекта лестницы и предполагаемой нагрузки.

Комбинированные лестницы на металлических косоурах выдерживают достаточно весомые нагрузки

Полезный совет! Если длина ступеней лестницы достаточно велика, применяются конструкции каркаса, содержащие две косоурные балки.

Тетивная несущая балка. В такой конструкции ступени вставляются в специальные пазы в балке и их торцы сбоку не просматриваются. Конструкции на тетивах выглядят массивнее, чем модели на косоурах.

Металлические лестницы на больцах. Здесь опорным элементом является сама стена. Ступени к ней крепятся с помощью металлических крепежных элементов. Такие конструкции выглядят, как будто подвешены в воздухе, они легки и изящны. Встречаются модели с опорой на стену и на косоур или тетиву.

Для ознакомления с видами конструкций в интернете найдется много фото лестниц на второй этаж из металла.

Металлическая лестница на тетивах из необработанного металла

Формы перил для лестницы из металла. Фото-примеры поручней и перил

С целью безопасного передвижения, конструкции лестниц на металлическом каркасе снабжаются перилами и поручнями.

Полезный совет! Если лестница имеет более трех ступеней, она обязательно комплектуется поручнями или перилами. Это соответствует техническим требованиям, выдвигаемым к эксплуатации лестниц.

Металлические поручни для лестниц могут быть различных форм и цветов. В этом смысле, производители предлагают широчайший ассортимент, позволяющий подобрать элементы для лестниц в помещениях любого дизайна. Помимо функции безопасности, они несут в себе и эстетическую составляющую, придавая завершенность лестничному ансамблю.

Для придания эстетичности и дополнительной безопасности конструкции лестницы, поручни можно декорировать шнуром

Широкую популярность получили поручни из нержавейки для лестниц на металлическом каркасе. Перила из нержавеющей стали универсальны в эксплуатации, не требуют особого ухода. Их необходимо время от времени протирать салфеткой, смоченной в специальном составе для придания блеска. В точках реализации и на сайтах производителей предлагается огромный выбор комплектующих для перил из нержавеющей стали.

Поручни и перила для лестниц из металла (фото и цены указаны в прейскурантах) можно заказать любого вида и формы, согласно индивидуальным предпочтениям. Цена изделий из нержавеющей стали будет выше, чем на поручни из дерева или пластика, но это с лихвой окупится надежностью и долговечностью стальных перил.

Лестница с каркасом из нержавеющей стали и каменными ступенями

Кованые перила для лестницы в доме (фото это иллюстрирует) отличаются изысканностью и в то же время сложностью в изготовлении. Процесс изготовления кованых изделий — художественная ковка. Возможны любые вариации и стили изготовления кованых перил от ажурных до плотных и массивных. Недостатком кованых ограждений является их относительно высокая цена.

Перила для лестниц из металла своими руками

Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

Металлические поручни изготовлены методом сварки

Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

Статья по теме:

Имеющиеся фото перил из профильной трубы станут поддержкой при выборе подходящего для вас варианта.

Балюстрада и поручни лестницы обустроены с применением металлической трубы

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какой забор вы бы выбрали для своего частного дома?

Кирпичный или каменный
Металлический или кованый
Деревянный
Сетка или евро-штакетник
Габион

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Как хорошо вы разбираетесь в облицовочных строительных материалах? Тест

ПРОЙТИ ТЕСТ

изготовление своими руками (фото и видео)

Какими бывают деревянные лестницы на металлическом каркасе? Из чего, кроме дерева, можно изготовить ступени? В статье мы уделим внимание общим принципам изготовления лестниц с металлической основой и связанной с ними терминологии. Кроме того, читатель найдет в ней ряд практических советов.

Стальной каркас обеспечит лестнице высокую прочность при небольшой стоимости.

Материалы

Из чего чаще всего строятся лестницы внутри помещения? Ответ очевиден: самый дешевый и доступный материал — дерево. Нет, не подумайте — из данного материала можно создавать шикарные лестницы класса «Элит», однако речь сегодня не о них.

Сколотить немудреную лесенку из бруса и доски можно буквально в течение дня; при этом расходы на материалы будут минимальными.

В чем подвох? У деревянных лестниц есть, к сожалению, ряд недостатков.

Весьма умеренная механическая прочность. Под значительной нагрузкой, направленной поперек волокон, брус вполне может сломаться.
Скрип. Пресловутые несущие элементы из дерева под нагрузкой деформируются; при этом дерево трется о дерево, что людям с чутким сном определенно не понравится.
Ограниченный срок службы. Гниение и древоточцы заметно снижают прочность конструктивных элементов уже за десятилетие.

Однако: пропитка антисептическим грунтом и олифой вполне способны увеличить срок жизни доски и бруса в несколько раз.

Альтернативы? Их немного — сталь и бетон. И обе далеки от совершенства:

Бетонную лестницу можно изготовить своими руками, однако железобетон слишком громоздок и массивен, и впишется не в любой интерьер. Для дома с деревянными перекрытиями его вес непомерно велик; кроме того, материал набирает прочность в течение месяца. Если в процессе строительства можно и подождать, то для уже обитаемого дома это слишком большой срок.
Стальные ступеньки придают помещению откровенно казенный вид. Сделать стальную лестницу красивой… скажем так, нелегко.

Очевидное решение — изготовить из стали только несущий каркас. При этом изготовление лестниц на металлическом каркасе возможно с использованием самых разных материалов для ступенек:

Каленое стекло сделает ступени прозрачными и легковесными с виду.

Элитные лестницы: красота, которая стоит уплаченных за нее денег

Текстура дерева благородных пород придаст ступеням изысканность.
Для улицы прекрасным решением станут железобетонные ступеньки, устойчивые к сырости и колебаниям температуры.

Теория

Термины

Строительная терминология довольно специфична в целом. Лестницы — не исключение. Давайте начнем с пополнения словарного запаса.

Косоур — наклонная балка, на которую ступени укладываются сверху. В случае, если каркас изготавливается из стали, типичные решения для косоуров — швеллер, профильная труба и двутавр.

Так называемый ломаный косоур из профильной трубы. Чтобы конструкция выглядела аккуратно, все торцы труб глушатся.

Тетива — та же наклонная балка, отличающаяся иным способом крепления ступеней. Они вставляются в пазы или гнезда.
Маршем называют непрерывный ряд ступеней. С точки зрения удобства марши стараются ограничивать десятью ступенями. При большей протяженности лестницы она разбивается на два и более маршей с небольшими горизонтальными площадками между ними.
Средняя линия марша — условная линия, проходящая строго посередине прямой лестницы. Для криволинейных лестниц она проводится в 40-50 от края пролетов; для винтовых — вдоль оси опоры по центру.
Подступенок — вертикальный элемент ступени. С точки зрения удобства и безопасности оптимальна его высота в 15-18 сантиметров. Допустимый диапазон высоты ступени — 12 — 20 см.
Проступь — соответственно, горизонтальная площадка ступени. Оптимальная ее ширина для жилых помещений закреплена в СНиП и равна 30 сантиметрам. На чердаках и в подвалах допустимо уменьшение ширины проступи до 26 см.

Однако: узкая сторона ступени криволинейной лестницы может быть сужена до 14 сантиметров.

Забежные ступени устраиваются вместо площадок на лестнице с прямыми маршами. Они — прекрасная альтернатива промежуточной площадке прежде всего в условиях ограниченного пространства.

Забежные ступени между двумя прямыми маршами.

Балясины — вертикальные стойки перил (как правило, несущие не только функциональные, но и декоративные функции). Максимальный шаг между ними — 15 сантиметров — призван предотвратить случайное падение с лестницы.

В домах, где есть маленькие дети, рекомендуется ставить не менее двух балясин на ступеньку: в этом случае ребенок не сможет просунуть между ними голову. Как вариант, балясины с большим шагом могут соединяться частыми горизонтальными перемычками.

Больцевые лестницы лишены несущего каркаса. Как правило, одна сторона каждой ступени крепится к стене, вторая связана с нижней и верхней ступенькой коротким стальным элементом — больцем.
Консольная конструкция выглядит еще более изящно и неожиданно. Одна сторона каждой ступени заделывается в капитальную стену, вторая свободно висит в воздухе. Разумеется, такая схема крепления означает высокие требования и к материалу стены, и к качеству фиксации ступеней, и к прочности их материала.

Если вы страдаете страхом высоты, это решение не для вас.

Закрытый каркас, как следует из названия, полностью скрывается под ступенями и обшивкой. Типичное решение для такой схемы — пара косоуров из швеллера и каркасы ступеней, сваренные из 20- или 25-миллиметрового уголка.
Открытый каркас из эстетических соображений обычно варится из профильной трубы (причем часто в виде своеобразной лесенки из коротких чередующихся вертикальных и горизонтальных участков). Бока каркаса остаются открытыми; подступенки тоже отсутствуют. При этом открытые металлические каркасы лестницы на второй этаж часто варятся лишь с одним косоуром, по центру ступеней.
Распашной называется лестница с тремя маршами, разделенными площадкой. Один широкий марш ведет к ней; два узких расходятся направо и налево. Парадные лестницы этого типа более чем красивы, но , как несложно догадаться, занимают большую площадь.

Это решение явно не подходит для небольших помещений.

Общие моменты

Типичное решение для лестницы на второй этаж на металлическом каркасе — два марша с забежными ступенями между ними. В этом случае ощутимо экономится место в комнате: занят только угол; кроме того, пространство под маршами вполне может использоваться.

Если протяженность лестницы более трех ступеней, перила обязательны. Их высота в общем случае — 90 сантиметров. Минимальная комфортная ширина ступени — 80 см.

Для наружных лестниц обязателен железобетонный фундамент. В противном случае есть риск благодаря просадке грунта в точке опоры добиться отрыва марша в верхней точке крепления: усилие на излом даже под весом одного человека станет огромным.

Оптимальный угол наклона — 38 — 45 градусов.

Однако: исключение — чердаки и подвалы. Для них вполне допустимы и 75 градусов. Подразумевается, что посещать эти помещения несколько раз на дню не придется, а кратковременные неудобства можно перетерпеть ради экономии жизненного пространства.

Для чердачной лестницы компактность важнее удобства.

Выкладывать кафелем железобетонные ступеньки на улице — плохая идея. Поверхность не должна быть скользкой даже после дождя или в снегопад.

Положение уголка в элементах каркаса ступеней зависит от их материала.

Если ступени будут заливаться бетоном, уголок опоясывает будущую ступень в виде чаши: достаточно лишь закрепить снизу фанеру в качестве опалубки и уложить внутрь арматурную сетку на невысоких подпорках — и все готово к заливке.
Если в качестве материала ступеней выбраны дерево или фанера, уголок лучше варить плоскостью вверх. Внешний вид конструкции будет куда выигрышнее.

Простые конструкции

Сложные, красивые и вычурные лестницы — не редкость в нынешних коттеджах. Однако для того, чтобы изготовить соответствующий каркас, нужны услуги специалистов: случай, когда владелец дома является сварщиком высочайшей квалификации — скорее исключение.

Однако простейшая деревянная лестница на металлическом каркасе своими руками может быть сделана даже дилетантом. Давайте рассмотрим пару конструкций, инструкция по сборке которых не покажется чрезмерно сложной человеку, не располагающему большим опытом сварочных работ.

Один марш с двумя косоурами

Два косоура из профильной трубы сечением 80х40 — 100х100 (в зависимости от длины марша) свариваются в цельную прямоугольную раму с помощью двух или более перемычек.
К профтрубе привариваются накладки из 4-миллиметровой стали, которые анкерятся к полу внизу и стене вверху. Размер анкеров должен обеспечить надежное крепление, способное выдержать нагрузку не менее 300-400 килограммов. Расположение — там, где они будут малозаметны.

Накладки в нижней части косоуров закреплены анкерами, которые скрывает ступенька.

Капитан Очевидность подсказывает: если вверху профтруба опирается на деревянную балку, используются шпильки или шурупы длиной от 100 миллиметров в количестве не менее 4 на каждую точку крепления.

На верхнюю сторону косоуров навариваются предварительно прихваченные сборки из вертикального и горизонтального отрезков уголка. После того, как они выставлены по уровню, уголки прихватываются к профтрубе; затем еще раз проверяются углы и горизонты, и лишь потом швы провариваются окончательно.
Балясины в простейшем варианте представляют собой вертикальные стойки из трубы диаметром 3/4 дюйма. Поручень — профтруба 20х40; при желании позже он может быть отделан деревянной накладкой.
Ступени из полированной и покрытой лаком доски или фанеры толщиной не менее 22 миллиметров крепятся к уголкам каркаса саморезами (снизу, через предварительно просверленные отверстия). Разумеется, под балясины придется вырезать пазы.

Один марш с тетивами

Разница с предыдущим вариантом — лишь в том, что уголки навариваются не сверху, а с внутренней стороны профтрубы. Одинаковые отрезки уголка варятся строго в горизонт; затем на них укладываются ступеньки.

Поскольку тетивы не будут перекрыты деревом или фанерой, такая схема позволит обойтись без пазов под балясины.

В принципе ничто не мешает вварить и поперечины из уголка в качестве основы для каждой ступеньки; однако при этом не только увеличится расход материала, но и пострадает эстетика. По скромному мнению автора, 40-миллиметровая доска длиной до метра легко может обойтись без дополнительных подпорок. Монтаж перемычек осмыслен лишь в том случае, когда ступеньки планируется изготовить из сравнительно тонкого материала при солидной их длине.

На фото — лестница с двумя тетивами.

Metal Stairs Stock-Fotos und Bilder

CREATIVE
EDITORIAL
VIDEOS

Beste Übereinstimmung
Neuestes
Ältestes
Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

Lizenzfrei
Lizenzpflichtig
RF und RM

Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >

Bilder zum Einbetten

Durchstöbern Sie 16.894

металлические лестницы Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

notfall-treppe — металлические лестницы stock-fotos und bildersteel лестница пожарная лестница — металлические лестницы stock-fotos und bildertreppe — металлические лестницы stock-fotos und bilderspiralmuster stiars vor der modernen architektur — металлические лестницы stock-fotos und bilderscrew — металлические лестницы stock-fotos und bilderoffene treppe in ein modernes gebäude — металлические лестницы stock-fotos und bildersteel-treppe — металлические лестницы stock-fotos und bilderdetail перил и лестницы в международном дизайн-отеле, Лиссабон, Португалия — металлические лестницы stock-fotos und bilderindustrial чердак пустая комната с ржавчиной стальная лестница — металлические лестницы сток-фото и бильдежелтая металлическая лестница на фоне синей стены — металлическая лестница сток-фото и бильярдная лестница inneneinrichtung bügeleisen und gläsernen wendeltreppe um einen aufzug — металлическая лестница сток-фото и фотокрупный план металлической лестницы на белом фоне — металл лестницы стоковые фото и фотографиикрупный план металлической винтовой лестницы — металлические лестницы стоковые фото и фотографии es — металлические лестницы стоковые фото и изображения современные строительные ступени, колонны и окна от пола до потолка — металлические лестницы стоковые фото и изображения современный фасад здания коммерческого района в ханчжоу, китай — металлические лестницы стоковые фото и изображения низкий угол обзора пустого эскалатор в аэропорту — металлические лестницы стоковые фото и изображения динамической архитектуры — металлические лестницы стоковые фото и изображения здания — металлические лестницы сток-фото и дверь синего цвета с лестницей против металлической стены — металлические лестницы сток-фото и бильдервендельтреппе, джерси.

— металлические лестницы стоковые фото и фотографии Низкий угол обзора женщины на металлических ступенях у горы на фоне неба — металлические лестницы стоковые фото и изображения Задумчивый молодой человек сидит на подпорной стене у забора — металлические лестницы стоковые фото и изображения и изображениемолодой человек бежит вниз по лестнице на открытом воздухе, вид сзади — металлическая лестница сток-фото и изображениевид сзади на молодую женщину, бегущую вверх по лестнице в арт-районе, центр города — металлическая лестница сток-фото и изображениеабстрактная современная лестница — металлическая лестница сток-фото и изображения speziell angefertigten schmiedeeiserne treppe в своем поместье. — металлические лестницы стоковые фото и изображения абстрактные спиральные вендельтреппе — металлические лестницы стоковые фото и изображения и строительный материал медвежьи полосы strichliniensymbole — металлические лестницы стоковые изображения, -клипарты, -мультфильмы и -символысовременные wohnzimmer — металлические лестницы стоковые фото и изображениянизкий угол обзора лестница на фоне голубого неба — металлическая лестница сток-фото и фотография в париже — металлические лестницы сток-фото и бильдертреппе в париже — металлические лестницы сток-фото и бильярдный дом коридор — металлические лестницы сток-фото и бильдерлондонская ратуша — металлические лестницы сток-фото и бильдершварцвайсфото einer industrieanlage — металлические лестницы сток-фото и фото weißenhintergrund — Geometrische Struktur — металлические лестницы, графика, -клипарт, -мультфильмы и -symboleglas-gebäude — мета l лестницы сток-фото и бильдерроллтреппе в современном bürogebäude — металлические лестницы сток-фото и фотодетали лестницы бутик-отель — металлические лестницы сток-фото и бильдерспираль wendeltreppe — металлические лестницы сток-фото и бильдердракен — металлические лестницы сток-графика, -клипарт, -мультфильмы und -symbolelagerarbeiter, der die lagertreppe hinaufgeht — металлические лестницы стоковые фото и изображения низкий угол обзора желтых ступеней на фоне неба — металлические лестницы стоковые фото и изображения hochlaufen — металлические лестницы стоковые фото и изображения архитектура и конструкция — металлические лестницы стоковые фото и изображения что-то шагает в нью-йоркском метро.

— металлические лестницы сток-фотографии и двустворчатая рамка выстрел из ступеней — металлическая лестница сток-фото и двустворчатая рамка выстрел винтовой лестницы здания — металлические лестницы сток-фото и двустворчатая лестница вверх — металлические лестницы стоковые фотографии и двустворчатые изображения junge leute ankunft in berlin u -bahn-station — металлические лестницы стоковые фото и изображения Низкий угол обзора лестницы на здании — металлические лестницы стоковые фото и изображения с канальной текстурой металлического листа — металлические лестницы стоковые фотографии и изображения во Франции — металлические лестницы стоковые фотографии и изображения из 100

Лестница деревянная на металлическом каркасе — Дизайн лестницы

21 июня 2018 г.

Трудно подобрать лестницу на чердак, второй этаж или крыльцо, которая отвечала бы всем стилистическим и практическим требованиям. Деревянные лестницы на металлическом каркасе могут стать отличным вариантом сочетания классического дизайна и безопасности. Они имеют преимущества обоих материалов и длительный срок службы. В этой статье мы рассмотрим, какие виды лестниц с металлическим каркасом представлены на рынке и как построить внутренние или внешние чердачные ступени.
Основные типы конструкций

Наиболее популярные комбинированные модели:

открытый металлический каркас с двумя косоурами и деревянными ступенями;
закрытый металлический каркас, отделанный деревянными панелями;
с одним стрингером.

Вторая конструкция выглядит на фото и в помещении как полностью деревянный марш. Главным преимуществом этого продукта является его ремонтопригодность. Если одна из панелей деформируется, ее можно легко заменить на новую.
На открытых каркасных маршах установить металлические ограждения. Они хорошо смотрятся на фото интерьера и станут гармоничным дополнением стиля хай-тек. Модульные аналоги с одним металлическим стрингером собираются по-конструкторски. Их можно легко подогнать под необходимую высоту.

Содержание

1 Как сделать металлический каркасный марш своими руками
2 Конструкции наружных маршей

Как сделать металлический каркасный марш своими руками

Просмотр фотографий готовых объектов поможет выбрать нужную модель и подготовить эскиз. Готовый металлический каркас рекомендуется обработать антикоррозийным покрытием, особенно если планируется уличная конструкция. Для сооружения лестницы своими руками следует подготовить следующие детали:

профильная труба для несущих элементов;
;
швеллер или уголки для каркаса ступени;
комплект балясин;
деревянные панели для облицовки.

Ориентируясь на проект, с помощью профильной трубы вырежьте стрингеры. Их необходимо прикрепить к полу и потолку следующего этажа с помощью анкеров. При этом крепление должно быть рассчитано на нагрузку 300 кг и более. Используйте стальные уголки для сварки каркасов будущих ступеней. Готовые рамы необходимо приварить к несущим балкам. Просверлите отверстия в раме на расстоянии 20 мм от края.

Сначала нужно только сварить каркас лестницы. И только после установки ступеней на косоуры, проверки их уровня и уверенности в определении угла можно производить сварку швов.

Можно приступать к скреплению деревянных панелей. Предпочтительно фиксировать их саморезами с нижней стороны, чтобы сохранить целостность проступи. Если сделать такое крепление невозможно, необходимо просверлить в пластинах пазы под крепеж. Когда ступени будут готовы, следует отступить 50-100 мм и разметить внешние края для установки балясин.

Тогда стоит начать их монтировать своими руками. Самые простые стеллажи, которые вы видите на фото, выполнены в виде металлических трубчатых стержней. Для поручней следует использовать профильную трубу, отделанную деревянной накладкой. Просверлите отверстия перед установкой анкерных болтов. Следует изначально смонтировать первую и последнюю стойки для закладки крепления. Затем протяните между ними шнур и выровняйте все остальные балясины. Вам останется только закрепить поручень, и конструкция будет готова.

Конструкции наружных маршей

Чердачная ступенька может быть выполнена в виде деревянной косоурной лестницы. В зависимости от размеров помещения можно своими руками соорудить как наружные ступени (которые выигрышно смотрятся на фото), так и внутренние марши. Входные ступени делаются аналогичным образом. Прежде чем приступить к возведению мансардной ступени, следует определиться с ее расположением. Возможны следующие варианты:

для выхода на отапливаемый чердак – в тамбур или в холл;
для выхода на открытый чердак – на веранду;
наружная конструкция – при условии, что наружные ступени защищены от атмосферных осадков, а дверь в помещение обеспечена соответствующей фурнитурой.

Чтобы самодельные наружные ступени на мансарду были удобными, угол наклона прохода не должен превышать 45 градусов. Глядя на фото, можно найти подходящую конструкцию. При достаточном количестве свободного места следует выбирать прямой марш. Однако если места не хватает, можно установить спиральную конструкцию своими руками.

Самое простое решение для чердачной ступени – построить деревянную косоурную лестницу. Она спроектирована и изготовлена так же, как и входные ступени. Если проявить творческий подход и посмотреть фото готовых построек, можно построить оригинальный и безопасный мансардный марш своими руками. Оставьте комментарий и поделитесь собственным опытом планирования и строительства наружных маршей.

Просмотры сообщений: 3552

Метки:

Сталь Деревянная

Идеи для размещения картин на лестнице — Posterjack

Лестницы часто бывают узкими и темными, а поскольку стены имеют другой угол, чем обычная стена, они создают уникальные проблемы, которые часто приводят к тому, что люди пренебрегают этим пространством в своем доме. Но не расстраивайтесь, украсить лестницу проще, чем вы думаете! Вот несколько идей для размещения картин на лестнице.

Палка с темой

Если вы хотите смешивать и сочетать свои фоторамки, подумайте о том, чтобы придерживаться темы для фотографий, чтобы собрать части вместе.

Когда вы расставляете картины на своей лестнице, выбор темы может помочь объединить все отдельные произведения искусства, создавая один большой шедевр. Наличие темы не означает, что вам нужно, чтобы все было однородным, с одинаковыми цветами и размерами, хотя это тоже нормально! Вот несколько тематических идей, которые вы можете рассмотреть, в зависимости от вашего стиля декора и предпочтений:

Одинаковые рамки, разные размеры, разные фотографии. Если у вас есть множество разных фотографий, которые вы хотите отобразить — черно-белые, цветные, фотографии домашних животных, семейные фотографии, фотографии из отпуска и т. д. — размещение их в рамках одного типа поможет собрать их вместе.
Разные кадры, похожие фото. Если вы хотите смешивать и сочетать свои фоторамки, попробуйте придерживаться темы для самих изображений. Например, все черно-белые изображения, фотографии только ваших питомцев, фотографии природы или снимки с семейного отдыха.
Те же рамки, те же размеры, те же фотографии. Если вы предпочитаете четкие, четкие линии при оформлении стен, вам может понравиться использование одних и тех же рамок одинакового размера и похожих фотографий.

От прекрасных рамок Gallery из канадского ясеня до стильных металлических рамок с потрясающей ручной шлифовкой — Posterjack предлагает широкий выбор принтов в рамках, что позволит вам создать идеальную экспозицию для фотоискусства для вашего дома и стиля декора. .

Нестандартное мышление

Семейные фотографии на лестнице могут выглядеть невероятно!

Чтобы добавить элемент интереса, проявите творческий подход к форме макета. Представьте себе все отдельные произведения искусства как единое целое — хорошо ли они будут смотреться на вашей лестнице, устроенной треугольной формы? Или, если у вас есть высокая вертикальная стена на лестничной площадке, вы можете попробовать расположить искусство в формах, отличных от типичного прямоугольного формата.

Связанный: 5 советов по созданию галереи на стене семейных фотографий

Узкое пространство? Проблемы с обязательствами? Нет проблем!

Наклейки для стен Posterjack Peel & Stick — отличный вариант для демонстрации фотографий на лестнице.

Иногда, когда лестница очень узкая, может быть сложно повесить декор, потому что вы постоянно беспокоитесь о том, что он может удариться или слететь со стены. Вот где настенные наклейки Posterjack Peel & Stick просто невероятны! Они тонкие, как плакаты, но сделаны из материала на льняной основе, который можно наносить практически на любую поверхность, снимать и наносить повторно до 200 раз, не повреждая стены или краску! Это также отличный вариант для тех, кто любит регулярно менять свои фотографии.

Большой, дерзкий и красивый

Сделайте смелое заявление на своей лестнице с очень большим принтом на холсте Posterjack.

Не стесняйтесь размещать очень большие настенные рисунки на своей лестнице. Сделайте смелое заявление с помощью одного колоссального произведения фотоискусства или расположите вокруг него небольшие фрагменты.

Сделайте темную лестницу ярче

Для темных лестниц, на которые не распространяется много естественного света, попробуйте поместить свои фотографии в яркие белые рамки. Posterjack предлагает несколько различных продуктов, доступных в белых рамах, таких как суперглянцевые лаковые рамы или красивые и современные рамы Loft.

Бонусные чаевые

Расположение черно-белых фотографий с использованием одинаковых рамок разных размеров может выглядеть фантастически.

Перед тем, как повесить свое искусство на стены, сначала поэкспериментируйте с макетом на полу. Если вам все еще нужно купить свое искусство, но вы не совсем уверены, какие размеры будут работать в вашем пространстве, вырежьте немного крафт-бумаги или оберточной бумаги, если у вас ее нет, в размерах, которые вы считаете нужными, и работайте с что. Как только у вас будет макет, которым вы довольны, используйте малярную ленту, чтобы прикрепить бумагу к стенам, и оставьте ее на некоторое время, чтобы решить, хотите ли вы это.

Располагая фотографии на лестнице, представьте себе прямую линию, параллельную углу лестницы. Расположите свое изображение так, чтобы эта невидимая линия проходила по центру больших отпечатков, а углы меньших отпечатков едва касались воображаемой линии.

Размещение фотографии на полочке на лестнице может выглядеть великолепно! Имейте в виду, однако, что это больше подходит для не слишком узких лестниц. Вы бы не хотели продолжать сбивать их!

Самое сложное

Расстановка фотографий на лестнице не должна быть непосильной задачей! На самом деле, самая сложная часть, вероятно, будет заключаться в том, чтобы решить, какие фотографии использовать! Ищете ли вы что-то современное с универсальным дизайном, например коробку-галерею, или вы хотите заявить о себе с помощью огромного классического принта на холсте или даже галерейной стены со смешанным настенным искусством, например очень большого HD-принта на металле, отображаемого с несколькими Metal Minis, у Posterjack есть настенное искусство, которое вам нужно, чтобы украсить вашу лестницу как профессионал.
