Беседки своими руками — чертежи и размеры, схемы и проекты, эскизы
Каждый владелец приусадебного участка мечтает видеть на нем уютную беседку для семейных трапез и посиделок с друзьями на свежем воздухе. Имея даже небольшой опыт работы со строительными инструментами, вполне реально возвести подобное сооружение без профессиональной подготовки. Беседки своими руками — чертежи и размеры, схемы и проекты, эскизы — именно этой теме посвящена сегодняшняя статья.
Из этой статьи на нашем сайте для усердных фермеров вы научитесь правильно выбирать план беседки из готовых вариантов в соответствии со своими нуждами и предпочтениями, а также составлять собственные проекты. Поговорим о том, как правильно составить схему, какая форма, длина и ширина наиболее актуальны в вашем случае, как обустроить мангал и т. д.
Беседку можно сделать по готовому эскизу или по созданной своими руками схемеЧитайте также: Оформление дачного участка своими руками: ландшафтные идеи, фото
Схема расположения беседки
Перед тем как определиться с размерами и формой сооружения для отдыха на природе, необходимо спланировать место его размещения.
Для этого потребуется точная схема участка в комфортном для восприятия масштабе. На ней следует отметить дом, хозяйственные сооружения, дорожки и деревья.
Советы специалистов по выбору места для беседки:
- От жилого дома нужно отступить минимум на 3 м², в случае установки мангала — 8 м².
- Сооружение для отдыха уместно располагать в саду среди деревьев или в окружении газона.
- Создавая схему, важно учитывать, что с каждой стороны фундамент должен быть на 10 см больше размера самой беседки.
Беседка строится в первую очередь для комфортного отдыха на загородном участке, поэтому важно тщательно продумать место ее размещения.
Определение размеров будущей беседки своими силами
Размер беседки будет зависеть от размера участка и функциональных зон, которые вы захотите в нее включить. Так, беседка с зоной для шезлонгов или с мангалом окажется просторней, чем простой постройке исключительно для сидения.
Беседка большого размера с печьюСхема простого навеса без стен показана ниже.
Ее площадь вычисляется очень просто: на одного человека должно приходиться 2 м². В конечном счете, размер будет зависеть от количества человек, которых вы планируете разметить внутри. Просторная постройка с площадкой для кресел или шезлонгов предполагает такой расчет: 4 м² на одного человека.
Стандартный размер стола: при расчете на 4 человек — 80 см длина, 60 см — ширина; для 6 — 120 см х 80 см. Место для сидения будет удобной при размере 40-45 см. По подсчетам, самая маленькая беседка будет иметь размеры: 2 м х 1,5 м.

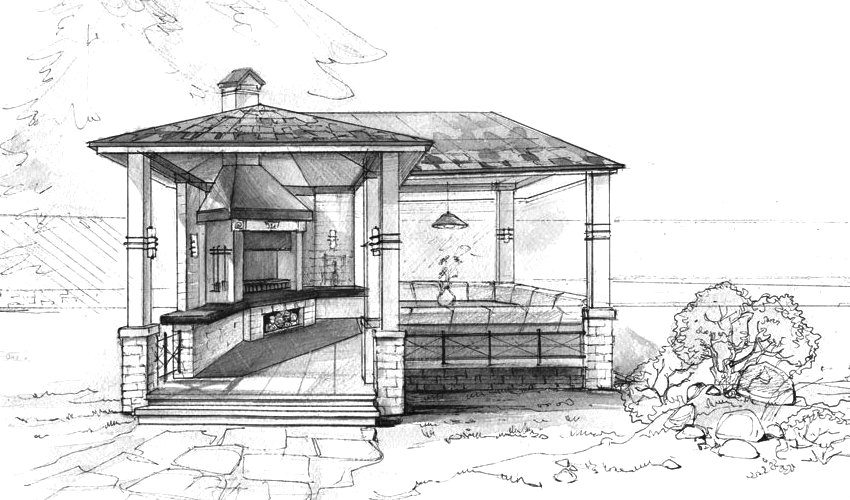

Схема беседки с мангалом показана на иллюстрации. Обычно глубина мангала из кирпичей составляет около 1 м, а ширина 1,2 м. На этапе создания плана и эскиза беседки необходимо включить в схему стол возле мангала для будущего комфорта. Ширина — 60-80 см. Рядом, если требуется, располагается мойка. С обратной стороны чаще всего на эскизе изображают место для дров. Создавая чертеж, важно учитывать, что перед мангалом должно оставаться место для свободного перемещения — как минимум 2,4 х 1,7 м.
Чтобы не увеличивать размер беседки, печь можно разместить в углу или на отдельной площадке в саду.
Определение и отображение формы и конструкции строения на плане
Строение для отдыха на открытом воздухе может иметь самые различные формы: круглую, прямоугольную, многогранную. Наибольшей популярностью среди мастеров-любителей пользуются прямоугольные формы, так как для них проще всего разработать план своими руками. Возводя строение важно следить за ровностью углов. Составляет ли угол 90 градусов можно проверить по принципу египетского треугольника.

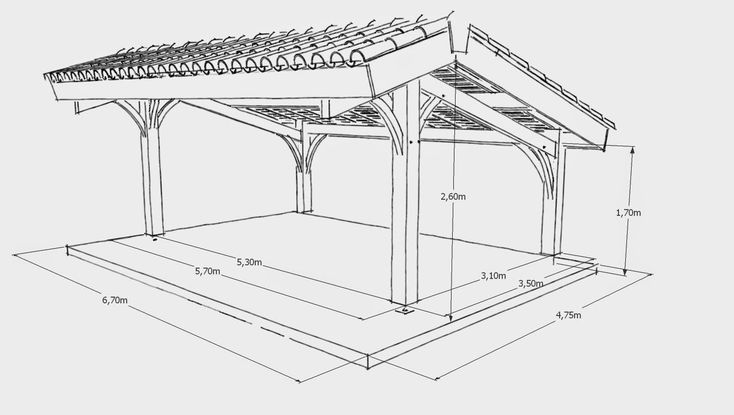

Схему прямоугольной беседки проще всего создать своими рукамиВзявшись за создание шестигранной конструкции на своем участке собственными руками, важно четко просчитать размер сторон на схеме и точно перенести в реальную жизнь. В стандартном варианте все грани должны быть одинаковыми. Следует нарисовать треугольники, сходящиеся в центре беседки, в таком количестве, в каком представлены грани.
Угол между ними должен быть строго соблюден (60 градусов).
Если основанием беседки задумано сделать многогранник с разными по размеру сторонами, следует нарисовать прямоугольник, а затем на его основании вывести две одинаковые трапеции. Фундамент с 8 гранями также создается на схеме из простых фигур (обычно прямоугольников) с одинаковыми размерами.
Готовые проекты беседок для сада
Наиболее простыми для создания своими руками считаются прямоугольные беседки. Однако замысловатые формы делают сооружение не только функциональным, но и оригинальным. Потрудившись однажды над воплощением непростого проекта, вы будете наслаждаться результатами своего труда много лет.
Проект прямоугольной беседкиЧтобы возведенная своими руками конструкция выглядела особенно декоративно, не обязательно применять оригинальные дорогостоящие материалы при постройке. Вместо этого можно использовать различные декоративные элементы на завершающем этапе.
Самый простой способ — декорирование плетущимися растениями.
Создавая беседку своими руками не обязательно делать внутри стандартное напольное покрытие. Во многих случаях строители попросту заливают пол из бетона или укладывают тротуарную плитку.
Если на этапе создания проекта беседки вы решили использовать при строительстве поликарбонат, учитывайте, что стандартные размеры листа — 2,1 х 6 м.
Для увеличения посадочных мест в беседке, лавочки размещают не только вдоль двух сторон, но по всему периметру. Такая конструкция не самая удобная для отдыха. Для увеличения комфорта при таком варианте следует использовать стол без углов.
Для защиты людей в беседке от ветров и осадков используют различные укрытия. Например, можно создать стены из поликарбоната. В качестве альтернативы применяют водоотталкивающие шторы или плотную полиэтиленовую пленку.
Стильная беседка в современном стилеЭта статья представляет собой пособие для создания беседки своими руками.
Чертежи и размеры, схемы и проекты, эскизы — все это вы можете найти в готовом виде или создать самостоятельно.
Крайне важно прислушиваться к советам профессионалов, чтобы в результате полученная конструкция стала вашей гордостью и давала возможность множество лет приятно проводить время на лоне природы.
Смотрите видео: Садовая беседка своими руками из дерева пошагово и в одиночку
чертежи, размеры, схемы, проекты, и эскизы беседок
Доброго всем времени суток!
Сегодня мы поговорим о том, как самому построить на своей даче беседку. На садовом участке она является одним из важных элементов комфортного отдыха, по крайней мере у большинства садоводов. Согласитесь, ведь вы не только приезжаете на свой участок, что бы как следует поработать, но и отдохнуть.
А какой отдых может сравниться с отдыхом на свежем воздухе в красиво обустроенной беседке.
Если сравнивать конструкции беседок в общих чертах, то их можно разделить на такие категории, как открытые (сооружение без стен, только крыша, используется в теплое время года), закрытые (можно сравнить с небольшим домиком) и переносные (эти беседки можно собрать, разобрать и поставить в любом месте).
Что касается материалов и размеров конструкции, то это в большей степени зависит от ваших возможностей, вкусов и предпочтений. Проще всего сделать своими руками беседку из дерева. Ниже приведена схеме несложной беседки, которую вы сможете легко построить самостоятельно.
Выбор типа беседки, закрытая или открытая, зависит от того как вы планируете ее использовать. Если вам необходима круглогодичная беседка, то несомненно, подойдет только закрытая. А если, вы бываете на даче лишь в посадочно-сборочный сезоны. То открытой беседки вам вполне хватит. Материалов уйдет гораздо меньше, да и затрат по деньгам и времени тоже будет немного.
Что же касается кровельного материала, то здесь, независимо от того какая у вас беседка. Лучше всего подойдут шифер, профнастил, гибкая черепица, сотовый или монолитный поликарбонат.
Содержание:
- Простые открытые беседки
- Беседки застекленные (закрытая) для дачи и дома с мангалом внутри
- Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)
- Беседка с летней кухней
Простые открытые беседки
В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.
Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.
Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.
Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной.
Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.
В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.
Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой.
Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.
Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.
После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок.
Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.
Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.
Ниже приведена схема сборки двухскатной беседки.
А здесь приведена схема фундамента:
На этой схеме показано, как обустроить кровлю:
Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.
Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.
Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.
Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.
Беседки застекленные (закрытая) для дачи и дома с мангалом внутри
Чаще же всего, беседки с мангалом делают закрытого типа. Она будет уже полноценной не только летней, но и зимней кухней. Сооружения бывают разного типа: и с окнами, и полностью застекленные до пола.
Материалом для постройки беседок служит и дерево, и кирпич. Но главным элементом является стекло. При этом, выделяют три типа остекления: холодное, теплое и триплекс. Холодное остекление – это наиболее простой способ, когда стекла только вставляются и не делается никакое утепление.
При этом температура внутри будет градусов на десять выше чем снаружи. При теплом остеклении делается хорошая теплоизоляция. А стены из бруса или кирпича хорошо защитят от холода. Способ безрамного структурного остекления называется триплексом.
Что касается самого стекла, то для остекления можно использовать как простое стекло, так и стеклопакеты или витражи из закаленного стекла.
Что бы лучше сориентироваться в выборе остекления, ниже в таблице приведены характеристики нескольких типов остекления.
Как уже говорилось ранее, прежде чем начать строить беседку, необходимо правильно выбрать для нее место.
Установить её можно там, где удобно. Однако лучше придерживаться правила, что лучше ее не ставить рядом с баней, компостной ямой, туалетом, водоемом, колодцем, ну и конечно же, у забора соседей.
По форме, кроме стандартных прямоугольных беседок, можно её соорудить круглой или овальной формы:
Для того чтобы застеклить консрукцию, потребуется несколько этапов
Первым делом нанести слой герметика.
Когда герметик просохнет, можно будет вставлять или готовые рамы, или же стекла в соответствующие пазы. После этого все стыки обрабатываются и вновь покрываются герметиком.
Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)
Закрытые беседки с мангалом и барбекю смотрятся гораздо выгоднее и уютнее, чем открытые. К тому же, вы сможете удобно в ней разместиться, если вдруг похолодает.
Различных вариантов создания таких конструкций достаточно много. Можно сделать из кирпича или бруса и застеклить, а можно ту часть, где находится мангал сделать из камня, а гостиную из дерева.
Далее показаны чертежи беседок с мангалом и барбекю.
Составляя проект, необходимо учитывать все нюансы. Что бы не ошибиться с количеством и размерами нужного материала все это надо указывать в проекте. Кроме того, не забывайте составить отдельный проект под мангал и барбекю, поскольку возводить его придется более тщательно.
Необходимо учесть и тот факт, как будет выходить дым.
Поскольку при горении выделяются вредные газы, нужна будет хорошая и надежная вентиляция.
Кроме отдельно стоящих констукций, интерес представляют и беседки пристроенные к дому. Чем они хороши, так это экономией места и созданием дополнительной придомовой территории. В такую беседку вы можете попасть сразу из дома, а не идти к ней через весь участок.
Такая пристройка достраивается практически к любой стене дома, главное, что бы эта стена была в хорошем состоянии, без сколов и трещин. Хороший вариант, если на этой стене имеется окно, через которое можно подавать необходимые вещи.
Беседка с летней кухней
Этот тип беседок чаще всего бывает комбинированным и состоит из двух зон. Первая зона – это кухня, где и расположен мангал с барбекю. Поскольку здесь приготовление связано с огнем, то лучше всего делать эту зону из кирпича. Вторая зона – гостиная. Здесь вы отдыхаете, общаетесь и пр. Эту зону лучше всего делать из дерева.
Как видите, вариантов достаточно много.
Как говорится, сколько людей, столько и взглядов. Поэтому выбор всегда остается за вами.
А в конце посмотрите небольшое видео, как сделать деревянную садовую беседку.
Удачи вам в вашем строительстве!
