Как установить электрический встраиваемый духовой шкаф: монтаж своими руками по инструкции

11.07.2019

1 звезда2 звезды3 звезды4 звезды5 звезд

Рассказываем о способах размещения и процессе встройки электрического и газового шкафа.

Для того чтобы процесс готовки был комфортным и быстрым, важно не только верно подобрать технику, но и провести качественный монтаж. Рассмотрим в статье, как правильно установить встраиваемый электрический духовой шкаф.

Монтируем духовой шкаф своими руками

Виды техники

Подготовка места

Инструкция для электрической техники

Монтаж газовой духовки

Нюансы

Прежде чем понять, как встроить духовой шкаф своими руками, надо разобраться в видах техники. Глобально их разделяют на газовые и электрические.

Газовые

Они уже давно знакомы всем. Такие духовки любят за доступную цену, однако у них есть и существенный минус. Они неравномерно нагревают блюда, из-за его еда может подгореть. Еще одним важным аспектом является использование газа, хотя у современных моделей уже есть ограничители утечки.

Unsplash

Сразу отметим, что такая работа довольно опасна. Поэтому своими руками такой агрегат ставить не рекомендуется. Доверьте это дело профессионалам, поскольку любая допущенная вами ошибка может привести к утечке и дальнейшим плачевным последствиям.

Электрические

Электрические приборы быстро и равномерно готовят блюда и на современных кухнях используются чаще — просто потому, что большинство жителей мегаполисов живут в многоэтажных домах, где попросту не проведен газ. Цены на модели разнятся и зависят от функционала. Чтобы электротехника работала без перебоев, важно сделать хорошую проводку и предусмотреть отдельный автомат УЗО.

Unsplash

Несмотря на то, что самостоятельно работать с газовой техникой сложнее, мы расскажем, как установить и электрический встраиваемый духовой шкаф, и газовый.

Духовой шкаф Electrolux EZB 52410 AW

Для того чтобы печь прослужила долго и не сломалась в первый же месяц эксплуатации, ей нужно найти правильное и удобное место. Рассмотрим несколько типов расположения.

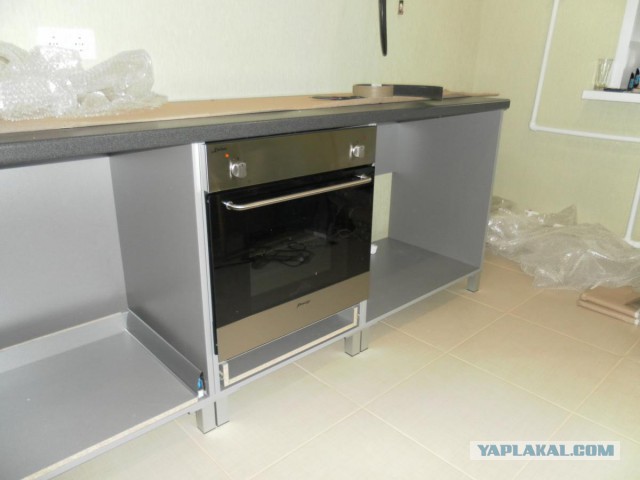

Под столешницу

Схема встраивания духового шкафа весьма простая — его устанавливают под столешницей на определенной удаленности от мойки и прочих источников воды. Над ним располагают варочную панель. В итоге получается полноценная зона приготовления пищи. Кухонный гарнитур и духовку вместе с ним ставят на уровне пояса или даже немного выше.

Unsplash

Здесь вырез в кухонном гарнитуре подгоняется под размер печи заранее. После этого все края обклеивают защитной лентой, чтобы установка духовки не была проблематичной. По окончании всех работ с мебелью в подготовленный вырез просто вставляется духовой шкаф.

Духовой шкаф Electrolux EZB 52430 AX

В колонну

В современных дизайнерских проектах можно встретить и раздельный монтаж печи и варочной панели. Например, когда варочная панель располагается на столешнице, а микроволновая печь и духовка находятся друг над другом в шкафу-колонне вместе с ящиками.

Pexels

Такое расположение не только выглядит стильно, для многих оно еще и удобнее, так как духовка находится на уровне глаз, наклоняться к ней не нужно, а следить за блюдами внутри проще. Плюсом такого расположения станет то, что до приборной доски на духовке не смогут дотянуться дети или животные. Часто такой кухонный гарнитур стоит дороже.

Есть также вариант расположения в тумбе, он отличается от предыдущего тем, что печь находится на небольшом возвышении от общего уровня столешницы. Здесь очень важно во время проектирования кухни продумать конструкцию, которая выдержит вес прибора и не деформируется при нагревании.

Духовой шкаф GEFEST ДА 602-01 Н1

Островное расположение

Расположить печь можно и по центру помещения в кухонном острове. Но это возможно только если у вас большая комната или объединенная кухня-гостиная, в остальных случаях остров мешает и уменьшит функциональность кухни.

Pexels

Подключение к электричеству в этом случае делается через пол, поэтому уровнь пола поднимают и делают подиум. Если у вас и без того низкие потолки, такой вариант опять же не подходит.

Духовой шкаф Hotpoint-Ariston FA5 844 JH IX

Угловое расположение

Чаще всего в в углу располагают раковины, но это не совсем верно. «Мокрую» зону лучше оставить поближе ко входу или окну, чтобы она была лучше освещена. А в освободившемся углу расположить зону готовки.

Unsplash

Установка в таком виде ничем не отличается от встраивания вдоль стены, но важно обратить внимание на то, как будет открываться дверца, не помешают ли ей ящики и ручки.

Духовой шкаф BEKO BCM 12300 X

После того как вы выбрали место, куда установите технику, надо подготовить стены и мебель для монтажа.

Подготовка ниши

Сейчас всю технику изготавливают по размерному шаблону, поэтому для того, чтобы определить размеры для встраивания духового шкафа, необязательно покупать его заранее. Параметры бытового прибора наверняка будут стандартным и подойдут к любой кухне.

Unsplash

Проследите за тем, чтобы в нише не было перекосов. Любая неровность может вызвать неравномерное распределение веса тяжелого агрегата.

Кроме того, ниша должна быть больше духовки. Сзади устройства оставьте зазор в 4-5 сантиметров, снизу — не менее 9 сантиметров, по бокам — по 5 сантиметров. Такое расстояние поможет избежать перегрева рядом стоящих шкафов и их деформации.

Духовой шкаф GEFEST ДГЭ 621-01

Монтаж электрики

В том случае, если ремонт был сделан давно и для приборов нет отдельного автомата УЗО, советуем от планируемого места установки до электрощита заменить проводку. Предпочтение отдайте медной с тремя жилами. Также лучше установить силовую розетку с заземлением. Ее удаленность от пола должна быть более 10 сантиметров, а сила тока не менее 40 ампер.

Pexels

При наличии отдельной проводки проверьте, выдержит ли она силу тока. Важно исключить возможность короткого замыкания.

Правила работы с электрикой:

Не допускайте соединение проводов на скрутке.
Прямое соединение проводов, которые имеют разные составы (алюминий или медь), также запрещено.
Для состыковки используйте винтовые клемники.
Подключение к электрощиту проводите через отдельный автомат.

Обратите внимание и на штекер у установки. У современных моделей они всегда массивные и рассчитаны на высокое напряжение. Если на нем имеется брак, ржавчина или какие-либо повреждения, то обратитесь в магазин или сервисную службу.

Духовой шкаф Indesit IFW 65Y0 J BL

Встройка техники

Перед окончательным монтажом соедините все провода, подключите устройство и обязательно проверьте его работу. Тогда вам не придется его вытаскивать, если что-то пойдет не так.

Проводку следует размещать в заранее вырезанном отверстии в нише, чтобы не опускать пережима проводов и их дальнейшей деформации.

Духовой шкаф Hotpoint-Ariston FA5 841 JH WHG

С этим видом техники обычно возникает много трудностей. Здесь важно не только правильно подготовить место, но и обеспечить быстрый доступ к кранам перекрытия газа, которые могут понадобиться в экстренной ситуации.

Также следует учесть, что расстояние между агрегатом и трубой подачи газа должно быть не менее 1,2 метра. Недопустимо использование удлинителей и переходников.

Unsplash

Обязательно перекройте газ перед монтажом. После того, как все крепления сделаны, проверьте их на герметичность и прочность, включив газ. При проверке оборудования вы не должны чувствовать характерный запах. Если он появился, то газ придется снова перекрыть до устранения неполадок.

Только после того, как все будет максимально точно сделано, духовку можно устанавливать в гарнитур. Советуем не делать такую работу самостоятельно, а все-таки доверить работу специалистам.

Техника
6 ошибок в использовании духового шкафа, которые могут его сломать

Чтобы не повредить духовку, не сорвать гарантийную пломбу и не помять стенки, все вырезанные элементы в кухонном гарнитуре и нише обработайте защитной лентой. Этот метод вам очень пригодится, если техника выйдет из строя, и вам придется отдать ее в ремонт. В случае видимых повреждений специалисты не станут выполнять ремонт по гарантии и возьмут с вас немалую сумму за починку.

Когда гарантия на ремонт не распространяется:

Техника повреждена грызунами или насекомыми.
Устройство было деформировано во время транспортировки.
На агрегате имеются следы самостоятельного ремонта.
Вы подобрали неправильные параметры напряжения или подключили к электричеству, не соблюдая инструкцию.

Встроенную печь надо как следует закрепить винтами и креплениями, которые входят в комплект.

Unsplash

После установки ее нужно обязательно прокалить на максимальной температуре. Это необходимо для того, чтобы с внутренних стенок испарилась заводская смазка. После этого дождаться, когда устройство остынет и протереть его чистой влажной тканью. Дело сделано!

Инструкцию о том, как подключается электрическая духовка, можно посмотреть на видео.

Материал подготовила

Юлия Вегнер

Своими руками

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Как встроить духовой шкаф своими руками

В последнее время популярность газовых и электрических отдельно стоящих духовых шкафов довольно велика. Отчасти это связано с тем, что они не привязаны к варочной панели и могут устанавливаться в любое место на удобную высоту в кухне. Некоторые домовладельцы не знают, как установить встраиваемый в мебель духовой шкаф, хотя это не сложно сделать самостоятельно.

Содержание:

Выбор места для установки
Подключение газового шкафа
Установка и подключение электрического шкафа
Заключение
Видео: установка и подключение электрической духовки

Выбор места для установки

Перед тем, как выбрать встраиваемый духовой шкаф, необходимо проследить за выполнением определённых требований, соблюдение которых позволит избежать опасных ситуаций:

Рядом с духовым шкафом не должно находиться легковоспламеняющихся и горючих материалов (кухонные шторы, полотенца, тряпки, масло).
Мебель в ближней зоне духового шкафа должна выдерживать повышение окружающей температуры воздуха на 50 С.
Не рекомендуется размещать духовой шкаф и варочную панель рядом с холодильником или морозильной камерой.
Духовка должна располагаться в отдалении от источников воды в кухне.
Электрический духовой шкаф должен находиться вблизи от заземлённой силовой розетки, установленной на высоте более 10 см. от пола.

Определяя, в каком месте кухни и на какой высоте установить духовой шкаф, необходимо рассмотреть следующие варианты размещения:

В тумбе под столешницей

Традиционное размещение духовки, при этом расположение варочной поверхности над духовым шкафом не является обязательным. Такой вариант чаще всего используется в небольших кухнях, где мало рабочих поверхностей, и не имеет альтернативы для маленьких.

Шкафы колонны

Обычно такое размещение используется в просторной кухне, где имеется достаточно места для установки дополнительных высоких шкафов.

Важно!

Решая, на какой высоте установить духовой шкаф, необходимо учитывать следующее. Высокое размещение духового шкафа даёт ряд преимуществ: его легче мыть и обслуживать, он безопасен для маленьких детей, проще доставать блюда и следить за процессом готовки.

В остов

В просторной кухне с размещенной посередине варочной плитой логично будет установить духовой шкаф в остов непосредственно. Вариант наиболее пригоден в семьях без маленьких детей и редкой готовке.

В высокую тумбу

Очень удобное место для встраивания духового шкафа в расположенную на краю гарнитура тумбу. При этом использовать поверхность тумбы в качестве рабочей зоны не представляется возможным, но на ней можно установить печь СВЧ, различную бытовую технику и кухонные аксессуары.

Следует отметить, что такое размещение довольно часто используются в быту для средних кухонь, где нет дефицита рабочих поверхностей, но и недостаток тоже не наблюдается. В этом случае можно считать его оптимальным.

Монтаж шкафа в разные поверхности

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации.

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Установка и подключение электрического шкафа

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Заключение

Правильно установить и подключить газовый или электрический духовой шкаф своими руками в большинстве случаев не вызывает особых трудностей. Основные сложности при работе — подключение газовой духовки при помощи гибких сильфонных шлангов, тройника и краников, в случае с электрической духовкой наибольшей проблемой может стать проведение отдельной проводки.

Видео: установка и подключение электрической духовки

встраиваемого электрического и газового на видео

Каждая хозяйка мечтает о большой и уютной кухне. Главное требование – кухня должна быть удобной, чтобы в ней имелось все нужное и полезное оборудование. Одним из таких важных кухонных помощников является духовой шкаф. При помощи этого встроенного оборудования можно готовить разнообразные и полезные блюда.

Как установить?

В магазинах бытовой техники можно подобрать духовку на любой вкус и цвет. Ценовой диапазон настолько велик, что позволяет выбрать технику как газовую, так и электрическую, каждому по его средствам.

Типы духовых шкафов

Духовые шкафы делятся на несколько типов по способу расположения:

встраиваемые – это те, которые устанавливаются прямо в кухонный гарнитур,
независимые – такие можно поставить практически в любое место, которое вам покажется удобным.

Встроенный в кухонную стенку духовой шкаф смотрится очень элегантно и не занимает лишнее место.

Виды духовок

Духовки делятся по видам подключения на:

Газовые – самые распространенные, подходят практически для любой кухни. Они бывают как встраиваемые, так и независимые. Монтаж такого вида духовок должны выполнять квалифицированные специалисты, так как эта техника оснащена конфорками, которые расположены снизу и работают на газу. Духовки такого вида оборудованы специальной защитой контроля газа и являются безопасными в эксплуатации.

Электрические – для работы таких устройств необходимо подключение к электросети. В духовых шкафах данного вида нагревательные элементы расположены со всех сторон, что позволяет готовить различные блюда намного быстрее. Также благодаря множеству режимов приготовления, контролю температуры и времени ваше участие в процессе минимальное. Наличие звукового сигнала оповестит о том, что блюдо готово.

Подготовка места для духового шкафа своими руками

Чтобы духовка прослужила долго и без всяких сюрпризов, нужно правильно подготовить место, где будет она установлена. Для начала нужно внимательно изучить инструкцию и учесть все нюансы оборудования и особенности места установки. Если используется встраиваемая духовка, то нужно подобрать шкаф с нужными габаритами с учетом того, что тепло будет выделяться в разные стороны. Поэтому требуется оставить определенное расстояние между прибором и стенками кухонного гарнитура.

Зазоры от духового шкафа до стен ниши должны быть:

сзади прибора – 40 мм,
снизу не меньше 90 мм,
по бокам – 50 мм.

Сверху может находиться как столешница, так и варочная поверхность, как на фото.

Установка встраиваемого духового шкафа осуществляется как в готовый сделанный на заказ шкаф, так и в уже имеющийся на кухне. Но, вероятно, его придется немного переделать.

Чтобы самостоятельно встроить кухонную помощницу в уже стоящую стенку, понадобятся следующие инструменты:

уровень,
отвертка или шуроповерт,
электродрель,
рулетка,
разводной ключ, если устанавливать газовый духовой шкаф,
карандаш.

Если установка газового духового шкафа производится в старую кухонную стенку, ее нужно немного модернизировать. Для этого шкаф, в который будет встраиваться духовка, нужно отсоединить от рядом стоящих секций своими руками.

Теперь вынимаем нашу нишу, в которую будет производиться установка встроенного духового шкафа, и снимаем дверцу. Затем в задней стенке при помощи электродрели высверливаем нужные отверстия для кабеля питания или под газовый шланг. Теперь можно вернуть тумбочку на место и заняться непосредственно подключением духового шкафа.

Установка электрического духового шкафа самостоятельно

После того как ниша подготовлена, приступаем к установке встраиваемой электродуховки.

Для этого понадобится правильно ее подключить:

Если в доме применяется алюминиевая проводка, ее следует заменить медной с тремя жилами от духового шкафа до электрического щита. Для этого понадобится автомат на 25 ампер при условии, что духовка потребляет 3-3,5 киловатта, и провод с сечением 2,5 кв.мм. Если духовой шкаф потребляет больше 3,5 киловатт, то понадобится автомат на 40 ампер, а также кабель на 4 кв.мм.
Теперь нужно к проводу подсоединить трехфазную розетку. В большинстве квартир и домов используется двухкабельная проводка. Это не проблема – вызываем электрика, и он подводит заземление главного щитка.

Сейчас выпускается много моделей духовок. Есть с трехконтактным разъемом сзади, а бывают и с двухконтактным (на них заземление сделано отдельным винтом на корпусе). В таком случае нужно при помощи гаечного ключа прикрутить заземление.

Установка газового духового шкафа

Газовые духовки, как и электрические, бывают встраиваемые и отдельно стоящие. Процесс установки прибора на начальной стадии практически ничем не отличается от того, как устанавливается электрическая духовка. Таким же способом подготавливается место, в котором будет находиться оборудование. Расстояния учитываем, как и при установке газовой духовки.

Естественно, имеются и отличия. Главное из них – это источник питания. Духовки, которые работают на голубом топливе, подключаются специальным шлангом к трубе подачи газа, на которой уже должен быть установлен кран. Когда все прикручено, нужно при помощи мыльного раствора проверить соединение на утечку. Далее производится установка варочной панели и духового шкафа на свои места в нише.

Встроенный в кухонный гарнитур прибор еще нужно подключить к электричеству. Это делается в том случае, если оборудование оснащено подсветкой или электророзжигом. После нужно своими руками настроить минимальное пламя встроенных горелок и отрегулировать термопару, которая помогает в запирании клапанов газ-контроля. Установка духового шкафа на видео показывает, как нужно все это регулировать.

Встраиваемая электрическая или газовая духовка – это хорошее решение для приготовления полезных и вкусных блюд на любой кухне.

Как установить газовую или электрическую плиту

Самостоятельная установка газовой или электрической плиты, также известной как плита, поначалу может показаться сложной, но прибор можно установить в домашних условиях с помощью правильных инструментов и мер предосторожности. Независимо от того, заменяете ли вы старую электрическую плиту, переделываете или впервые устанавливаете газовую плиту, это пошаговое руководство поможет вам пройти через общий процесс.

Ниже приведен обзор установки газовых и электрических плит. Перед установкой обязательно ознакомьтесь с руководством по установке для вашей конкретной модели, так как инструкции могут отличаться.

При обращении с газовыми и электрическими плитами настоятельно рекомендуется привлекать другого человека для перемещения прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь за помощью к специалисту.

Установка газовой плиты

Установка электрической плиты

Часто задаваемые вопросы по установке

Произведите замеры

Первый шаг к установке газовой или электрической выдвижной или отдельно стоящей плиты — это измерение размеров прибора и места для выреза.

Определите глубину, ширину и высоту, чтобы ваш прибор поместился в нужном месте.

Для получения дополнительной информации и рекомендаций по измерению размеров печи обратитесь к этому подробному руководству по определению размеров.

В процессе установки помните о различных размерах и размещении вставных и отдельно стоящих диапазонов.

Установка вставных плит

Вставные плиты устанавливаются почти заподлицо со столешницами, обеспечивая плавную и точную посадку. В то время как эти плиты обычно устанавливаются между шкафами или на кухонных островах, некоторые выдвижные плиты, такие как эта воздушная жарочная печь Whirlpool ^® 7-в-1, имеют готовые стенки и могут быть установлены в любом месте вашей кухни. Как правило, у выдвижных диапазонов отсутствует задняя защита, а элементы управления расположены спереди или сверху диапазона.

Откройте для себя линейку вставок от Whirlpool.

Установка отдельностоящих плит

Отдельно стоящие плиты оснащены встроенным задним щитком для защиты стены от брызг, что делает их идеальными для гибкого размещения без необходимости в отдельной задней панели. Отдельно стоящие плиты могут быть размещены отдельно или между столешницами.

Откройте для себя отдельно стоящие модели Whirlpool.

Установка газовой плиты: пошаговые инструкции

Установка газовой плиты — это работа для двух человек, которую можно выполнить с помощью нескольких инструментов, мер предосторожности и инструкций по установке. Используйте это руководство из восьми шагов в качестве общего обзора. От начала до конца на установку газовой плиты уходит примерно от четырех до шести часов.

Обратитесь к руководству по установке устройства за конкретными инструкциями. Если необходимо установить газопровод, обратитесь за помощью к специалисту.

Просмотрите различные типы газовых плит от Whirlpool.

Что потребуется для установки газовой плиты

Расходные материалы

Гибкий соединитель газовой плиты (соединитель осушительного газа)
Тефлоновая лента для соединения труб
Уличное колено ½ дюйма на ½ дюйма (фитинг)
Детектор утечки газа

Инструменты

Разводной ключ

Шаг 1: Приобретите правильный газовый соединитель

Если вы заменяете старую газовую плиту, обязательно используйте для установки новый гибкий соединитель газовой плиты, чтобы предотвратить утечку газа.

В руководстве по установке будет указан тип газового соединителя, необходимый либо для «диапазона», либо для «осушителя».
Эти разъемы работают одинаково, но концевые фитинги должны соответствовать вашему прибору для правильной установки печи.
Убедитесь, что разъем имеет достаточную длину, чтобы можно было подключить плиту к газовому клапану.

Обычно эти соединители имеют диаметр примерно ½ дюйма. Обратитесь к руководству пользователя, чтобы узнать, какой тип газового соединителя вам понадобится.

Купите гибкие соединители для газовой плиты в Whirlpool.

Шаг 2. Перекройте газовый клапан

Найдите газовый клапан и убедитесь, что он закрыт.

Как правило, запорный клапан необходимо слегка повернуть, пока он не образует угол 90 градусов с самой трубой.
Если вы заменяете существующую газовую плиту, осторожно отключите прибор после отключения газа.

При установке запорного клапана или проблемах с подключением к газу обратитесь за помощью к специалисту.

Шаг 3: Оберните резьбу тефлоновой лентой

^®

Используя тефлоновую ленту ^®, оберните резьбу газового клапана для надлежащей герметизации и надежной посадки.

Примечание : Не используйте тефлоновую ленту ^® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.

Шаг 4: Присоедините газовый соединитель

После того, как нити будут намотаны, вы можете присоединить газовый соединитель к газовой линии.

Снимите заглушку с соединительного фитинга.
Оберните конец тефлоновой лентой, чтобы предотвратить утечку газа.
Осторожно вкрутите соединитель в газовую линию.

Следите за тем, чтобы газовый соединитель не перегибался, и не вставляйте его в газовую линию силой.

Шаг 5. Присоедините уличный отвод

После того, как газовый соединитель будет закреплен на газовой линии, вы можете присоединить уличный отвод к газовому отверстию на вашей плите.

Вкрутите уличный отвод в газовый порт плиты.
Прикрепите другой конец уличного колена к свободному концу газового соединителя.
Используйте желтую тефлоновую ленту, чтобы обернуть фитинги, но будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки газового соединителя

На каждом конце газового соединителя затяните гайки на фитингах соединителя.

Шаг 7. Включите подачу газа и проверьте на наличие утечек

В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.

Для самодиагностики снова включите газовый клапан.
Осторожно обрызгайте место соединения детектором утечки газа.
При образовании пузырей выключите газ и немедленно обратитесь к специалисту.

Совет:
Если у вас нет под рукой детектора утечки газа, вместо него можно использовать теплую воду, смешанную с жидким мылом, для обнаружения утечек газа.

Шаг 8: Вставьте газовую плиту на место и закрепите монтажную пластину

После того, как вы подключили газ и проверили наличие утечек, просто установите плиту вдвоем.

Убедитесь, что ваша плита находится на одном уровне с полом и правильно выровнена, в зависимости от вставного или отдельно стоящего устройства.
При необходимости закрепите скобу, препятствующую опрокидыванию. Более подробные инструкции см. в руководстве по установке.
При необходимости отрегулируйте регулируемые ножки.

Работа с газом может представлять опасность. В качестве меры предосторожности проконсультируйтесь со специалистом по любым вопросам или проблемам, связанным с подключением газопровода или установкой печи.

Explore Whirlpool

^® Газовые плиты

Ознакомьтесь с коллекцией вставных и отдельно стоящих газовых плит от Whirlpool.

ВФГ775Х0ХВ

ВФГ320М0ББ

ВГГ745С0ФС

WEG745H0LZ

Установка электрической плиты: пошаговые инструкции

Установка электрической плиты может быть выполнена с помощью этого руководства из семи шагов, нескольких инструментов и помощи другого человека. Обратитесь к руководству пользователя для получения конкретных инструкций и обратитесь к профессиональному электрику для получения необходимых электрических цепей и установки. Этот процесс может занять до двух часов от начала до конца.

Просмотрите различные типы электрических плит от Whirlpool.

Что потребуется для установки электрической плиты
