Размеры дачного туалета, чертежи и правила строительства

Недавно приобретенное загородное владение может еще не иметь ни дома, ни хозяйственных строений. Однако туалет — та единственная конструкция, обойтись без которой сложно даже на первых порах. Представить себе нормальный быт без него невозможно, поэтому задача №1 — обустройство санузла. Комфортным важное помещение можно сделать, если подойти к процессу основательно. Необходимо разработать или найти готовый проект, оценить его со всех сторон, правильно выбрать размеры дачного туалета. Затем изучить особенности строительства и материалы, наиболее подходящие для требовательной конструкции.

Где лучше расположить дачный туалет?

Оптимальное место — угол дачного участка. Хорошо, если он затенен. От границ владения туалет должен находиться как минимум на расстоянии 1 м. Есть и санитарно-гигиенические требования, соблюдать которые надо неукоснительно. От жилых строений туалет, имеющий выгребную яму, должен находиться в 10-12 м, от источника питьевой воды — в 25 м, или еще дальше. Другие минимальные расстояния:

  • 1,5 м — от ягодных кустарников;
  • 4 м — от плодовых деревьев;
  • 8 м — от бани, летнего душа.

Учитывать надо даже те объекты, что находятся на соседних участках. Если в проекте предусматривается герметичный септик, необходимо обеспечить возможность беспрепятственного подъезда ассенизаторской машины. Учитывают также розу ветров, иначе запахи, несущиеся из санузла, могут сильно испортить настроение хозяевам, их гостям и соседям.

Виды и габариты «кабинетов задумчивости»

Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:

  1. Традиционное «деревенское» сооружение, оборудованное выгребной ямой.

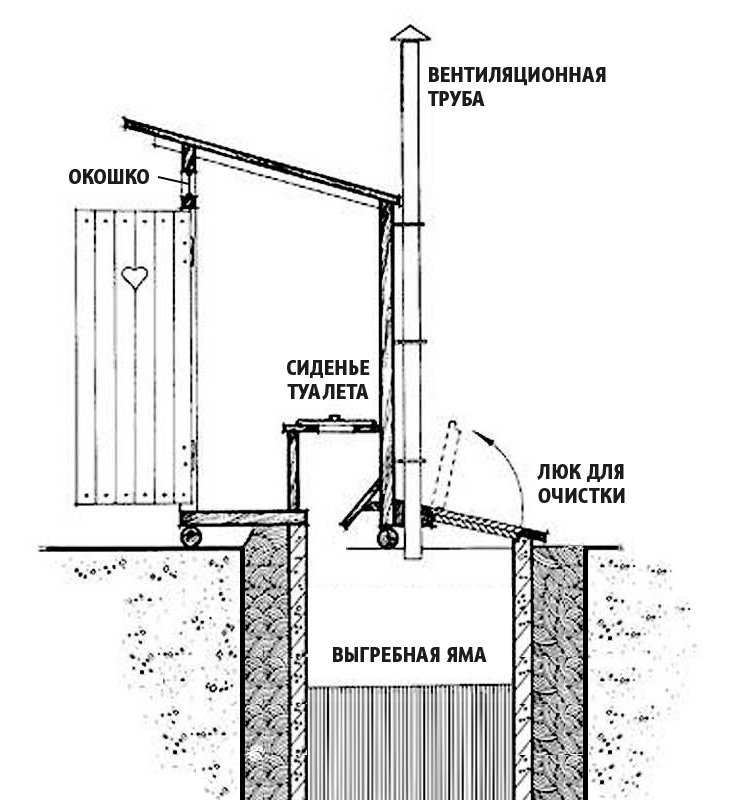

  2. «Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
  3. «Пудр-клозет» — санузел с домиком, но без ямы. Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.

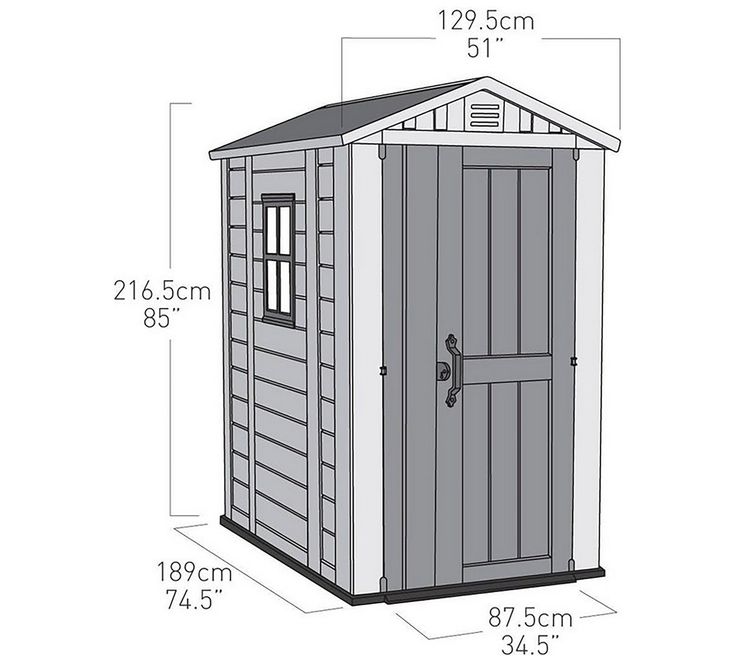

Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.

Материалы для строительства и формы туалетов

Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:

  1. Дерево — классический вариант для уличного туалета. Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
  2. Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
  3. Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.

Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:

Домик-шалаш

Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов. На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.

Туалет-теремок

У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.

Туалет, совмещенный с душем

В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.

Что учесть на стадии проектирования?

За образец лучше взять наиболее любимый деревянный «скворечник». Если не устраивают стандартные схемы и размеры дачного туалета, то разработка собственного проекта начинается со схемы каркаса. На этом листе сразу указывают габариты, количество стройматериалов, сечение досок и бруса.

При расчете количества облицовочного материала суммируют площади фасада, задней стенки и одной боковой. Последнюю цифру удваивают. Не забывают про разницу высот передней и задней стенок, она обеспечивает уклон. Если в планах оборудование деревянного перекрытия, к расходным материалам прибавляют необходимое, на чертеже также отмечают размеры кровельного листа.

Как высчитать объем выгребной ямы?

Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.

Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м3. Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.

Учитывают свойства грунта. Например, глинистый плохо впитывает воду, поэтому нужен больший объем резервуара. Песчаные и рыхлые почвы могут поглотить до 40% стоков в месяц, в этом случае яму можно сделать меньше.

Обустройство ямы для туалетной кабинки

Если есть чертеж, высчитаны оптимальные размеры дачного туалета, определен подходящий объем для котлована, можно приступать к самому трудоемкому этапу — сооружению ямы. Независимо от того, какой вариант выбран (герметичный либо поглощающий), яме необходимы надежные стенки, способные предотвратить просачивание отходов в почву. Есть наиболее распространенные и эффективные способы обеспечить безопасность для окружающей среды.

Бетонные кольца

Достоинства варианта — высокая скорость сооружения наряду с долговечностью такой выгребной ямы. Стыки колец крепят раствором, герметизируют и гидроизолируют. Для работы требуется всего день. Минус — необходимость «ангажирования» спецтехники, сулящей дополнительные расходы.

Монолит

Бетонный монолитный колодец требует гораздо большего времени на обустройства. Кроме раствора нужна опалубка, изготавливаемая из подручных материалов, — листов металла, досок, фанеры и т. д. Необходим армирующий каркас. Заливку рекомендуют выполнять слоями по 500-700 мм, поэтому работы быстро закончить не получится, однако бонус за такой способ — экономия материала на опалубку, большая прочность.

Емкости из пластика

Герметичность и невосприимчивость к влаге — неоспоримые достоинства такой тары. Однако есть и недостаток — гибкость материала. Этот минус устраняют, укрепляя стенки котлована арматурой и раствором, однако лучший вариант — еврокубы, имеющие металлическую обрешетку. Помимо этих емкостей охотно используют пластиковые бочки.

Кирпич

Это лучший вариант, если материал остался после строительства. Такой способ позволяет придать яме любую форму — квадратную, круглую, прямоугольную, а также до миллиметра соблюсти размеры. Прочность стенок обеспечит даже кладка в полкирпича. Герметичность требует отсутствия в ней пустот. На завершающем этапе кирпичную стену оштукатуривают, гидроизолируют.

Строительство «скворечника»

С этапами и их последовательностью лучше познакомиться на примере этой простейшей конструкции. Вникнув в детали, можно «замахнуться» на более сложную форму туалета.

Обустройство фундамента

Оптимальный вариант — столбчатая разновидность. В грунт (глубина — 500-700 мм) устанавливают асбестовые трубы, покрытые слоем гидроизоляции. В них заливают раствор, потом там фиксируют деревянные опоры каркаса, контролируют их по уровню, предупреждая даже минимальное смещение при наборе бетоном прочности.

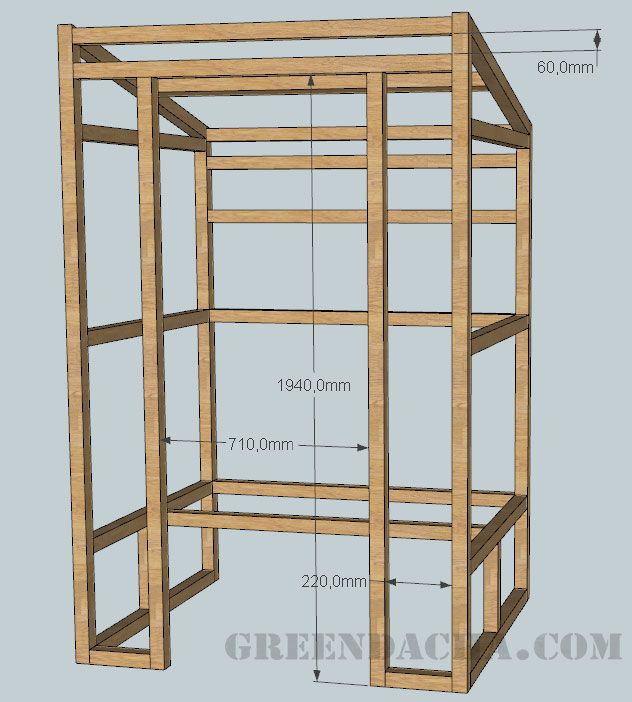

Каркас

Его делают из бруса 100х100 мм. Материал обрабатывают антисептиками и антипирином либо грунтуют, затем красят. Крепеж — деревянные метизы. Если есть сварочный аппарат, лучше соорудить металлический «скелет». Переднюю пару столбов делают выше задней, она обеспечивает крыше необходимый наклон.

Делают 2 вспомогательные горизонтальные обвязки: на уровне стульчака и для монтажа крыши. Для придания жесткости нужны диагональные брусья, их располагают по сторонам строения. Для формирования дверного проема используют вертикальные опоры и горизонтальную перемычку между ними.

Заключительный этап

В роли материала обшивки выступают доски (300 мм), профнастил, фанера. Монтируют гидроизоляционный слой, укладывают кровельный материал, навешивают дверь, в которой сделано окошко. Занимаются освещением, установкой крышки, сиденья и умывальника.

Последний штрих — устройство вентиляции, если она предусмотрена. Используют пластиковую трубу (100 мм). Ее выводят из ямы, обеспечивая герметичность, крепят с внешней стороны туалета металлическими хомутами. Верхнюю часть, возвышающуюся на 200-500 мм, оснащают дефлектором.

Размеры дачного туалета, чертежи и разнообразные конструкции — тема популярная, поэтому на просторах паутины можно найти, а затем и соорудить, самый оригинальный туалет.

Также вы можете сравнить цены на дачные туалеты:

В видео тоже недостатка нет. Например, этот ролик многим нравится:

Видео загружается…

чертежи разных видов дачных туалетов, устройство ямы, крыши, дверей


Содержание:

1. Подготовительные работы
2. Постройка дачного туалета по чертежу
3. Устройство выгребной ямы и установка каркаса

4. Монтаж крыши и дверей

Дача для многих людей является местом, где можно хорошо отдохнуть и упорядочить свои мысли после тяжелых городских будней. Чтобы эффект от отдыха был максимальным, человек не должен испытывать неудобств из-за каких-то мелочей. Одним из немаловажных элементов является качественный дачный туалет, пользование которым не должно вызывать дискомфорт.

Давайте рассмотрим, что нужно для возведения туалета на дачном участке. Помимо инструментов и материалов, обязательно потребуется чертеж дачного туалета, который позволит максимально качественно и эффективно реализовать этот проект. В число стандартных элементов туалета входят выгребная яма и деревянная постройка, находящаяся над ямой.

Подготовительные работы

Ничего сложного в создании дачного туалета нет, но при этом нужно выполнять все требования, предъявленные к данной работе, и следить за правильной последовательностью своих действий. Именно поэтому необходимо перед началом строительных работ создать чертеж дачного туалета, подготовить все необходимые элементы и подобрать место, где будет располагаться конструкция.

Выбор места осуществляется по общепринятым санитарным правилам. Расстояние от дома до туалета должно быть более 5 метров. При наличии на участке выгребной ямы, нужно обеспечить проезд к ней ассенизаторской машины. Если на участке находится колодец, то туалет должен быть удален от него не менее чем на 20 м.

Существуют разные виды дачных туалетов, но стандартные размеры традиционного дачного туалета обычно выглядят таким образом: ширина – 1,1 м, длина – 1,3 м, высота передней стенки – 2,1 м, высота задней стенки – 1,9 м.

Набор инструментов и материалов:

  • краска;
  • олифа;
  • 35-мм саморезы;
  • 80-мм и 100-мм гвозди;
  • несколько листов шифера;
  • 20-мм доска;
  • брус 30х30 мм, 50х50 мм и 100х100 мм;
  • обтесанный камень или кирпичи;
  • молоток;
  • стамеска;
  • шуруповерт;
  • рубанок;
  • ножовка;
  • уровень.

Постройка дачного туалета по чертежу

Когда инструменты, материалы и чертеж дачного туалета готовы, можно начинать строительство. Как правило, строительные работы сводятся к сборке и отделке всех элементов туалета, включая крышу, сиденье унитаза, обработку ямы и др.

Стандартный алгоритм выполнения работ выглядит следующим образом:

  1. Создания выгребной ямы;
  2. Монтаж каркаса;
  3. Обшивка каркаса;
  4. Устройство пола;
  5. Выпиливание отверстия для сиденья;
  6. Создание основания для монтажа надземной части конструкции;
  7. Монтаж каркаса;
  8. Устройство крыши;
  9. Монтаж двери;
  10. Выполнение внутренней и внешней отделки.

Устройство выгребной ямы и установка каркаса

Когда место под туалет выбрано, на участке можно копать выгребную яму, используя схему дачного туалета. Стоит отметить, что от глубины ямы будет напрямую зависеть регулярность вызова вакуумной машины: чем глубже септик, тем реже придется пользоваться услугами компаний по вывозу отходов. В общем, лучше сэкономить и потратить немного больше времени на создание глубокой выгребной ямы.

Дно и стены желательно изготовить из бетона, но нередко для этого используется дерево или камень. В любом случае яма должна быть герметичной, поэтому после ее отделки поверхность стенок и дна нужно обработать смолой или штукатуркой. Дно нужно выполнять под небольшим уклоном относительно задней стенки ямы.

Располагая яму на песчаной почве, ее наружную сторону и дно нужно оборудовать 25-сантиметровым глиняным замком, покрытым битумом. Чтобы яму не заливало дождем, края стенок можно сделать немного выше уровня земли.

Закончив с созданием ямы, можно начать создание каркаса для туалета. Основным элементом послужит 100-миллиметровый брус. Учитывая важность каркаса для конструкции, этот элемент нужно сделать максимально качественно, используя строительный уровень и точно измеряя все размеры.

Сиденье и дополнительные балки можно устанавливать параллельно с созданием каркаса. Чтобы вся конструкция приобрела достаточную жесткость, угловой брус стоит вкопать в землю на 30-50 см и забетонировать. Естественно, для этих целей стоит выбрать самый длинный брус, чтобы длина была достаточной.

Когда каркас установлен, его нужно перекрыть досками, настелить пол и выпилить отверстие для сиденья. Желательно хотя бы в одном из элементов туалета сделать окно, чтобы внутрь конструкции проникал свет.

Монтаж крыши и дверей

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

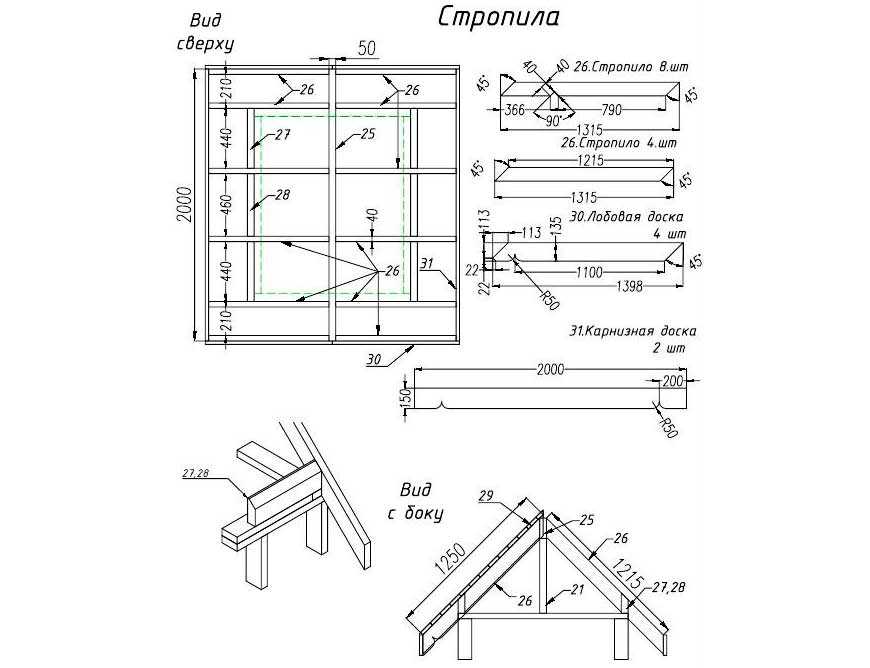

Дачные туалеты обычно оборудуются двускатной крышей, которая превращает постройку в некое подобие домика. Каркас крыши создается из 30-мм брусков. Низ кровли укладывается на стенку, и для этого отлично подходит брус 50х50 мм.

Соединять верхнюю и нижнюю часть крыши нужно таким образом, чтобы образовывался небольшой вентиляционный зазор. Нередко выполняется и полноценная вентиляция в туалете частного дома, что является более продуманным решением. Чтобы крыша хорошо и правильно стала на свое место, стоит использовать заранее подготовленный подробный чертеж дачного туалета, а саму конструкцию собирать на земле, точно соблюдая все размеры.

Дверь дачного туалета может быть выполнена в любой форме. Главное – оставить маленький зазор между низом двери и полом и сделать маленькое окно в двери, чтобы обеспечить постоянное движение воздуха. Дверные доски обычно соединяются поперечными балками, которые делают конструкцию достаточно жесткой и надежной.

Заключение

Постройка дачного туалета – это довольно простая задача, с которой может справиться любой человек. Самое главное при реализации этой задумки – понимать, что должно получиться в результате, и иметь четкий план действий.

Построить туалет своими руками: чертежи, размеры

В данной статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Дизайн может быть разным: есть проекты прямоугольной, треугольной, ромбовидной формы. Вы выбираете форму, затем материал и можете приступать к строительству. Чертежи есть, конструкция не самая сложная. Только учтите, что размеры указаны для людей среднего роста и телосложения. Их можно легко изменить без особого изменения дизайна.

Дизайн дачного туалета может быть простым или замысловатым

Содержание артикула

  • 1 Схема уличного туалета
  • 2 Туалет типа «Шалаш» (треугольный)
  • 3 Чертеж туалета «Теремок»
  • 4 Теплая уборная
  • 5 Душ-туалет совмещенный

Схема уличного туалета

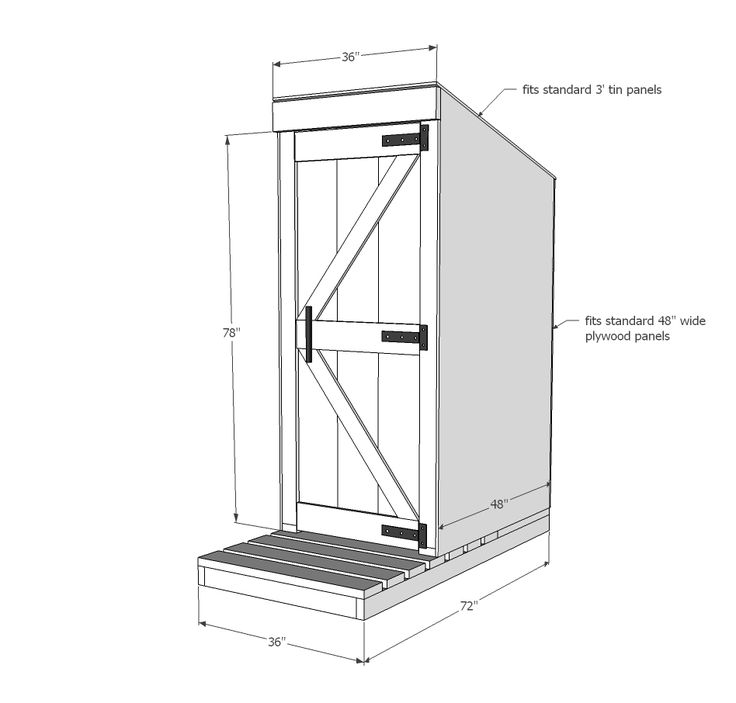

Самый распространенный вариант дачного или садового туалета – прямоугольная постройка. Его еще называют «скворечником», потому что в варианте с односкатной крышей он очень похож на него.

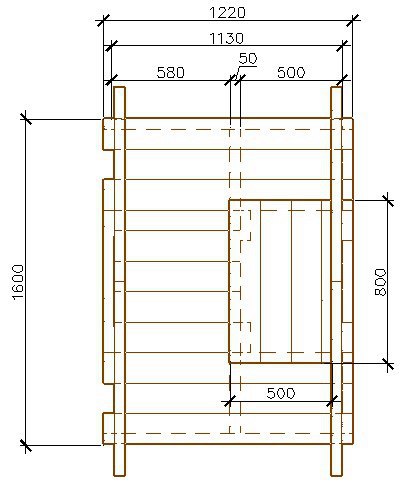

Проект дачного туалета из дерева типа «Скворечник»

В чертеже туалета, представленного на фото выше, для отделки использована доска толщиной 40 мм. Конструкция очень недорогая. Двери можно сделать из тех же досок, скрепленных планками вверху, внизу и наискосок. Петли можно разместить снаружи – амбар, украшая постройку в нарочито грубом стиле.

Образцы дачных туалетов: чертежи те же, конструкция разная

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательную небольшую постройку. Например, из этого здания можно сделать небольшую мельницу.

Дачный туалет-мельница — немного фантазии и неказистое сооружение становится украшением участка (для увеличения размера картинки нажмите на нее левой кнопкой мыши)

Тот же скворечник, но из сруба — совершенно другой вид. Особенно гармонично все будет смотреться, если здание на участке построено (или будет построено) также из бревна.

Даже самый простой бревенчатый туалет выглядит почти экзотично. Более того, его можно использовать как зимний вариант (чтобы увеличить размер картинки, нажмите на нее левой кнопкой мыши)

Для регионов, где древесина является роскошью, и тратить ее на строительство туалета нерационально, та же конструкция может быть обшита другим материалом. Например, каркас обшивают любым листовым материалом – фанерой, ДВП, ГВЛ. На них снаружи можно укладывать отделочный материал – плитку или декоративный камень. Еще более бюджетный вариант – обшить ее профнастилом.

Туалет на даче своими руками строится из любого материала. Этот сделан из гофрированного картона (чтобы увеличить размер изображения, нажмите на него левой кнопкой мыши)

Это тип туалета, который легко построить из кирпичей. Их обычно делают в полкирпича. Здесь нет никаких сложностей даже для неопытного каменщика. Кладка офсетная, цементно-песчаный раствор.

По тому же проекту и чертежу можно построить туалет из кирпичей (чтобы увеличить размер рисунка, щелкните по нему левой кнопкой мыши)

Пошаговые инструкции по строительству уличного туалета здесь.

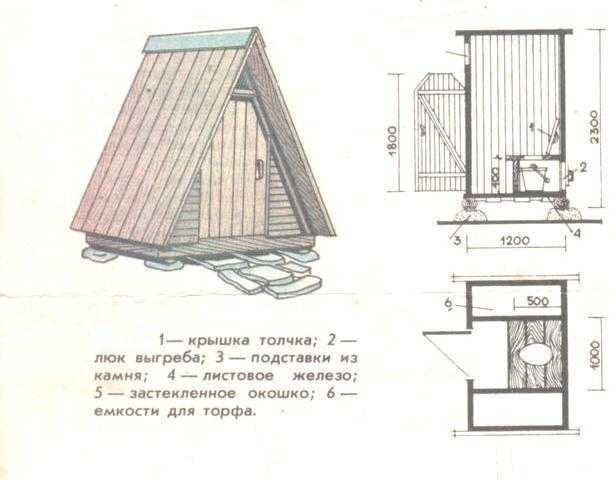

Туалет типа «Шалаш» (треугольный)

Туалетная кабинка имеет форму треугольника. Боковые стены также являются скатом крыши. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить коррективы: все размеры даны для людей средней комплекции.

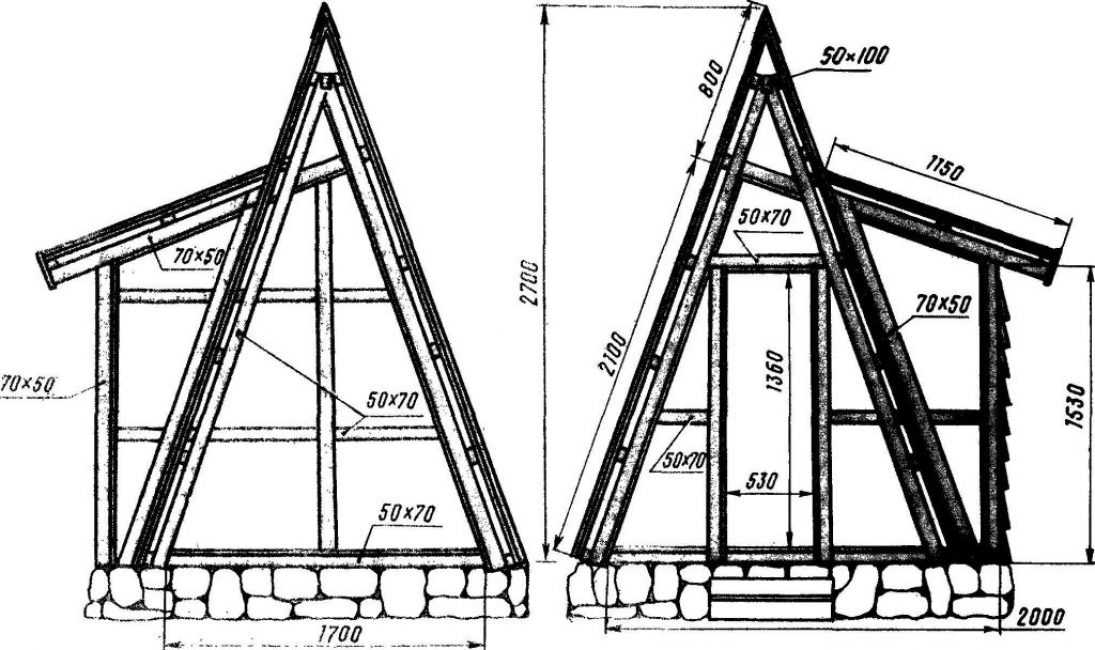

Чертеж дачного туалета типа «Шалаш» (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Если вам нужны более широкие двери, то вам не придется раздвигать основание, которое в этом проекте и без того немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах Шалаш осуществляется только спереди и сзади. На боковые поверхности укладывается кровельный материал. Можно использовать любую, но хорошо смотрятся мягкая черепица или полимерный шифер.

Имея чертежи треугольного туалета на даче легко построить

На фото справа обрешетка изготовлена ​​под листовой рубероид — использовался пластиковый шифер — бывает разных цветов, стоит относительно недорого, монтируется просто — гвоздями и прокладками.

Если вы планируете использовать мягкий кровельный материал — рубероид, битумную черепицу или что-то подобное, обрешетку сделайте сплошной — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху укладывают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте здесь… О том, как избавиться от запахов, написано в этой статье.

Чертеж унитаза «Теремок»

Этот унитаз имеет форму ромба. По сравнению с «Шалашем» строится дольше, но и выглядит более декоративно. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (для увеличения рисунка щелкните по нему левой кнопкой мыши)

Ромбовидный туалет на дачном участке хорошо смотрится. Снаружи можно оббить каркас кругляком небольшого диаметра, распиленным пополам, толстой вагонкой, блок-хаусом, обычной доской. Если вы используете доску, не прибивайте ее встык, а расположив на пару сантиметров ниже, как еловую шишку. Можно, конечно, и впритык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» выполнен со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (для увеличения картинки нажмите на нее левой кнопкой мыши)

Главная загвоздка в любом маленьком деревянном туалете — хорошо закрепить двери. Дверная рама является наиболее нагруженной частью, особенно со стороны, где крепятся двери. Для крепления дверных стоек к балкам рамы используйте шпильки – так крепление будет надежным.

Фотоиллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой простой, в общем-то, конструкции можно сделать уборную в любом стиле. Например, на голландском языке. Оформление простое – светлый пластик, поверх которого набиты характерные лучи, окрашенные морилкой. Обратите внимание на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, то жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Туалет Теремок можно превратить даже в королевскую карету. Это не шутка… подтверждение на фото. Все, что вам нужно сделать, это изменить форму и добавить несколько декоративных элементов, характерных для карет. Так у вас получится туалет в виде кареты.

Тележка для уличного туалета

Несколько фотографий процесса изготовления. В оригинале установлен биотуалет, поэтому конструкция проста: не нужно думать о яме и связанных с ней нюансах… но такую ​​будку можно приспособить под любой тип…

Каркас из характерная форма

Обратите внимание, что форма достигается благодаря установленным под углом планкам, а плавно сужающееся дно достигается за счет соответственно обрезанных опор.

На подиуме устанавливается биотуалет

Пол зашивается короткими досками, затем начинается обшивка снаружи. Вверху каретка также имеет плавный изгиб – вырезаем из коротких досок соответствующие направляющие, прибиваем их к уже имеющимся боковым стойкам и можно приступать к наружной обшивке стены.

Обшивка стен

Внутри также обшит вагонкой. Снаружи туалет-коляска побелен, изнутри дерево имеет натуральный цвет. После этого идет декорирование и добавление характерных деталей – вензелей, окрашенных в золото, фонарей, «золотых» цепочек, колесиков.

Живопись и декор

«Царские» шторы и цветы))) Был даже умывальник и небольшая раковина.

Вид на окна изнутри

После всех стараний у нас получился самый необычный туалет в округе. Немногие могут похвастаться таким…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться летом туалетом со стенкой в ​​один борт вполне комфортно. Но не все дачные участки посещаются только в теплое время года. Для осенне-весеннего периода нужен хоть какой-то утеплитель, который будет блокировать сквозняки.

В этом случае дизайн унитаза ничем не отличается. Только размеры увеличьте еще на 5-10 см: обшивка будет двойной – снаружи и внутри, а между обшивками уложен утеплитель. Двери также необходимо будет утеплить – двустворчатые двери слишком тяжелы для такой постройки, но изнутри их можно обтянуть куском линолеума, дермантина и другого хорошо моющегося материала.

О строительстве туалета своими руками (с фотоотчетом можно ознакомиться здесь).

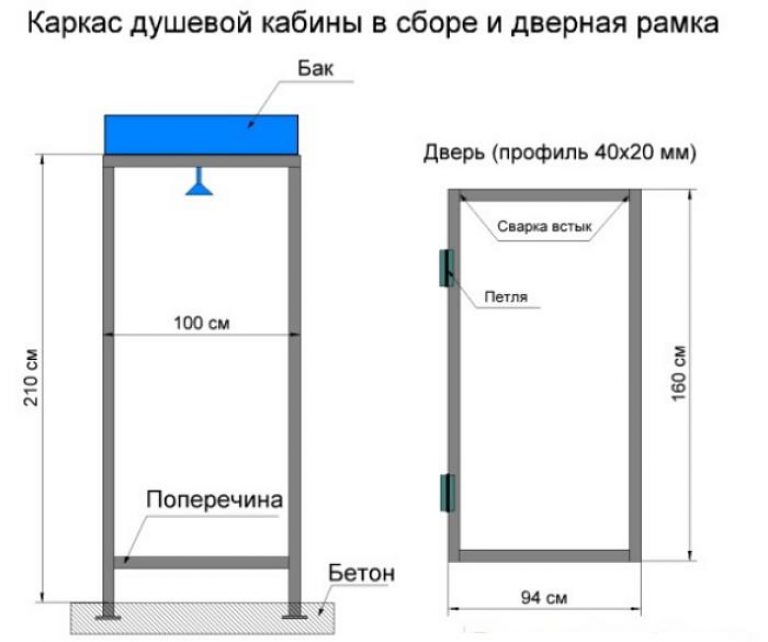

Душ-туалет совмещенный

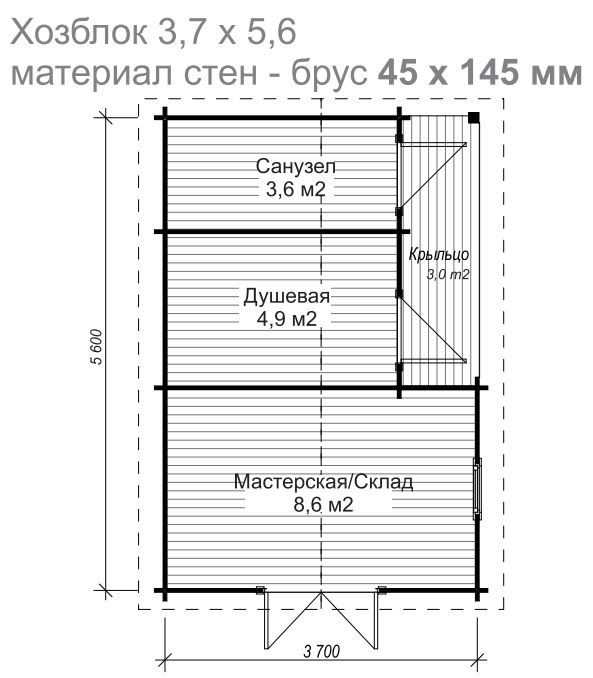

Второе необходимое сооружение на даче — душевая. А раз так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант совмещенного туалета для дачи с душем (для увеличения картинки щелкните левой кнопкой мыши)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном здании (для увеличения рисунка щелкните по нему левой кнопкой мыши)

Вид и размеры туалета+душа спереди и сбоку (для увеличения изображения щелкните по нему левой кнопкой мыши)

Как вы уже догадались, здание просто увеличено вдвое в ширину. Если вы хотите, вы можете создать свой собственный проект, в соответствии с вашими пожеланиями и потребностями. Точно таким же будет чертеж хозблока с туалетом. Возможно, вам придется сделать одну из комнат немного больше. Просто предусмотрите это при планировании и изготовлении опор здания.

Размеры унитаза для 8 разных размеров унитаза (схемы унитаза)

246 акции

  • Фейсбук58

Обзор размеров унитаза:

  • Высота (верх бачка): от 29″ до 31″
  • Ширина (бак обычно самый широкий): от 14 до 16 дюймов
  • Высота до сиденья: от 16 до 17 дюймов
  • Глубина: от 28″ до 32″

Обратите внимание, что вышеперечисленное может значительно различаться в зависимости от типа унитаза.

Связанный:   Стоимость туалета | Типы туалетных фланцев | Типы сидений для унитаза | Интернет-магазины туалетов | туалетные бренды | Типы туалетов | Части туалета | Пластиковое и деревянное сиденье для унитаза | Как установить унитаз

Унитаз может быть простым бытовым приспособлением, но многие из нас не могут представить свою жизнь без него. Даже простые приспособления для унитаза могут иметь сложные функции. Начните свое исследование прямо сейчас, ознакомившись с этой серией основных размеров туалетов, чертежей и определений.

Вы даже можете подумать, что если вы видели один унитаз, то вы видели их все, или что единственное, что стоит решить, это то, хотите ли вы забавные и функциональные функции, такие как встроенное биде, регулируемая высота сиденья или двойной смыв. возможности. Но тяните в эти царства! При выборе трона для вашего тронного зала нужно учитывать гораздо больше.

От простого углового унитаза до модного унитаза с двойным смывом и сиденьем-биде — очевидно, что не все унитазы одинаковы. В свете этого найти правильный унитаз для дома может быть непросто

Прежде чем отправиться в местный магазин товаров для дома или перейти в интернет-магазин, лучше подготовиться к огромному выбору. Туалеты бывают разных конфигураций, стилей и функций, включая функции, о которых вы, возможно, никогда не слышали.

Подробные диаграммы размеров унитаза (по типу унитаза)

Хотя дополнительные функции и компоненты интересны и важны, самое главное, на что следует обратить внимание, это размеры унитаза. Ведь не хочется приобретать унитаз с удлиненным сиденьем, если у вас узкая ванная.

Вы также не хотите, чтобы туалет был настолько большим, что гости ударялись коленями о противоположную стену, когда вставали, или настолько широким, что он слишком плотно прилегал к ванне или душе. Если вы выберете более высокий унитаз, вам нужно убедиться, что он хорошо вписывается в остальную часть ванной комнаты — например, если он намного выше раковины, то это может выглядеть неуместно!

Вам также не нужен маленький унитаз, в котором остальная сантехника и мебель выглядят комично. Компактный унитаз — это одно, а малогабаритный унитаз — совсем другое!

Затем следует принять во внимание высоту. Слишком высокий — и вы будете ходить на цыпочках даже сидя, а слишком низкий — с тем же успехом, что вы сидите на корточках.

Итак, как подобрать унитаз нужных размеров? Хотя каждый человек и каждая семья уникальны, мы надеемся, что приведенный ниже обзор различных размеров туалетов поможет вам получить представление о качественных установках, а также о том, как настроить эти туалеты.

Однокомпонентный унитаз Back-to-Wall Размеры Диаграмма

Если вы ищете что-то простое и практичное, то вы действительно оцените этот моноблочный унитаз. Этот компактный унитаз, созданный как единое целое, является отличным выбором для небольшой ванной комнаты или ванной комнаты в квартире, а также для тех, кто хочет сэкономить место.

Вы можете установить унитаз Back-to-Wall 1-PC непосредственно на чистый пол, если у вас есть отходящая водопроводная труба, которую можно установить на расстоянии 12 дюймов от чистой стены. Между готовой стеной и нижней задней стенкой унитаза есть зазор 5,5 дюймов. Это дает достаточно места для доступа и очистки водяного клапана для поступающей воды в верхнюю часть бачка для туалета. Штуцер для водяного клапана также находится на высоте 5,5 дюймов над чистым полом.

Компактный размер Back-to-Wall 1-PC дает несколько преимуществ, в том числе простоту очистки, большую надежность благодаря меньшему количеству подвижных компонентов, которые необходимо тормозить, а также более элегантный и современный дизайн. Это конкретное устройство также поставляется с опцией двойного смыва. В верхней части бака вы заметите, что есть кнопка «Половина промывки» и кнопка «Полная промывка». При половинном смыве расходуется значительно меньше воды, и он идеально подходит для удаления жидких отходов, в то время как полный смыв достаточно мощен для тщательного удаления других отходов.

Размеры удлиненного двухсекционного унитаза «спина-к-стене» Размеры

Если у вас большая ванная или более высокие члены семьи, которым нужно что-то более легкое для коленей, подумайте о приобретении унитаза с такими размерами, как этот удлиненный унитаз «спина-к-стене 2». -Сдельный туалет. И когда говорят «удлиненный», это действительно означает «удлиненный». Размер этого унитаза от задней части стены до самого переднего конца унитаза составляет 30,5 дюймов, что идеально подходит для больших ванных комнат. Но обратите внимание, что этот туалет будет чувствовать себя тесно во многих небольших полуваннах. Само сиденье для унитаза имеет длину 18,5 дюймов и чуть менее 14 дюймов в самом широком месте.

Помимо своей длины, удлиненный двухсекционный унитаз Back-to-Wall также имеет ряд заметных преимуществ по высоте. Само сиденье находится на высоте 16,5 дюймов над чистым полом. Такой рост позволяет большинству взрослых среднего и высокого роста очень удобно сидеть на троне. Кроме того, в отличие от большинства компактных туалетов, которые имеют нижний бачок за унитазом, эта конструкция позволяет разместить за унитазом довольно высокий дополнительный блок. Здесь верхняя часть резервуара достигает 30,75 дюймов над чистым полом.

Размеры унитаза из 2 частей с круглым передним примыканием к стене

Для тех домовладельцев, которые хотят быть высокими и широкими, но им не нравится удлиненный вид вышеупомянутого удлиненного унитаза, или кому просто не хватает места в их ванная комната для такой модели, рассмотрите преимущества более сбалансированного двойного унитаза с круглым передним унитазом Back-to-Wall.

Этот унитаз представлен как две части, но они плотно соединены друг с другом, создавая впечатление единого и прекрасно сбалансированного унитаза. От задней части стены до самого переднего кончика унитаза размер двухсекционного унитаза с круглым передним расположением спинки к стене составляет 28,5 дюймов. Это делает его на целых два дюйма короче, чем вышеупомянутый удлиненный двухсекционный унитаз Back-to-Wall.

Эта конструкция унитаза оснащена клапаном подачи воды, который можно установить в два положения. Рычаг смыва также удобно расположен в верхнем левом углу, прямо под крышкой бачка унитаза длиной 15,75 дюйма. Этот рычаг обращен наружу и, таким образом, позволяет домовладельцам ставить мебель прямо рядом с унитазом, не создавая проблем с тем, что людям нужно тянуться в сторону, чтобы нажать на рычаг смыва. Обратите внимание, что в отличие от первого дизайна унитаза в нашем списке, который имел режим двойного смыва для лучшего сохранения воды, этот дизайн в его нынешнем виде позволяет использовать только универсальный смыв.

Диаграмма размеров подвесного унитаза

Для тех, кто выбирает более современный дизайн дома, устанавливает туалет в коммерческом предприятии или в доме, перепрофилированном из коммерческого предприятия, или у кого другой уникальный дизайн, тогда у вас может не быть центральная канализационная труба, или вы можете переместить ее в другое место в здании или комнате.

В любом случае наиболее популярной альтернативой является подвеска унитаза на стене и размещение отходящей канализационной трубы рядом с входной водопроводной трубой. В этом случае все трубопроводы будут в стене и вне поля зрения.

Подвесные унитазы привлекательны тем, что в их основании отсутствует мусор или отложения, которые обычно возникают из-за отсутствия основания. Вместо этого унитаз вешается на стену, а отходящая канализационная труба прорезает стену и стекает вниз и наружу. Там, где должно быть основание, остается пустое пространство, что создает еще одно преимущество, облегчая мытье полов.

Конечно, несмотря на то, что настенные унитазы значительно облегчают жизнь в долгосрочной перспективе, их установка может быть утомительной. Поскольку большая часть веса человека будет приходиться на подвесной унитаз, очень важно, чтобы он был установлен на прочных сквозных балках, а если вы не особенно удобны, чтобы кто-то другой сделал это за вас. Установка подвесного унитаза также обычно требует некоторых работ по сносу, так как вам потребуется полный доступ к задней стороне этих балок, чтобы полностью закрепить фитинги.

Пристенный унитаз Размеры Диаграмма

Если вас беспокоит прочность подвесного унитаза, подумайте о балансе, предлагаемом этой пристенной конструкцией. С этим унитазом, обращенным к стене, вы можете наслаждаться устойчивым основанием, которое обеспечит достаточную поддержку веса, и вы получите дополнительное преимущество, заключающееся в том, что фактическая часть унитаза с резервуаром для воды скрыта за стеной.

Как и в случае с подвесным унитазом, в унитазе с настенным монтажом сливной трубопровод также проходит через стену. Это может помочь предотвратить коррозию и проблемы с протечками в нижней части унитаза. Тем не менее, вам все равно нужно будет использовать некоторые напольные крепления, чтобы закрепить унитаз на месте.

В этом проекте унитаз расположен примерно в 550 сантиметрах от стены до крайней точки сиденья унитаза. Это делает дизайн немного более компактным по сравнению с другими вариантами и является хорошим выбором, если вы беспокоитесь о пространстве.

Схема размеров унитаза/туалета

Этот базовый общий чертеж унитаза помогает показать основные размеры, которые необходимо выполнить при поиске и выборе унитаза для покупки. Обратите внимание, что эти размеры в первую очередь следует использовать при рассмотрении традиционных туалетов, у которых основание установлено на чистовом полу, а выпускная труба для подачи отходов проходит сквозь пол.

Для этих размеров вы должны смотреть в первую очередь на размер «А» и размер «В». «А» измеряет длину от готового пола до самого центра окружности выхода воды, или, другими словами, центра, где будет размещен этот фланец унитаза и закреплено дно унитаза. Измерение «В» будет высотой унитаза.

Это измерение важно, так как оно определяет, насколько удобно вам, вашей семье и вашим гостям будет сидеть на унитазе, а также определяет, как будет подходить ваш водопровод, например, более высокое сиденье унитаза часто требуется более длинный водопровод.

Части резервуара для туалетной воды (схема)

На этом габаритном чертеже показаны различные части резервуара для воды. Наиболее важной деталью для правильной установки является резиновая прокладка. Кроме того, убедитесь, что прокладка между баком и чашей плотно прилегает и на ней нет разрывов, порезов или сколов, которые в противном случае могли бы привести к утечке воды.

После того, как вы выровняете прокладку между баком и чашей, следующим шагом будет закрепление линии подачи воды и завинчивание болтов. При установке других компонентов бачка для туалетной воды, если они еще не установлены, лучше всего начинать снизу и двигаться вверх.

Ручка вашего туалета полностью контролирует, когда вода сливается из нижней чаши и поступает новая вода из бачка. Когда вы нажимаете на рычаг, он поднимает цепь смывного клапана, которая поднимает заслонку, позволяя вода в бачке заливается в унитаз и тем самым выталкивает лишние отходы. Другие компоненты резервуара для воды предназначены для обеспечения заполнения резервуара до уровня, необходимого для повторного завершения всего процесса промывки.

Схема установки унитаза

Выбор предпочтительных размеров унитаза — это только первый шаг к тому, чтобы насладиться новым троном для вашей ванной комнаты. Следующий шаг — понять, как его установить. Мы надеемся, что эта базовая схема установки поможет вам научиться размещать и закреплять унитаз в установочном отверстии.

Если вы не живете в перепрофилированном коммерческом здании или в хижине, построенной вручную, которая была спроектирована до основных рекомендаций по зонированию дома, или если вы намеренно решили пойти против течения при проектировании собственного дома, у вас должен быть отвод водопроводной трубы на этаже, который будет вынесите все отходы из вашего дома в септическую систему или далее в местную канализационную очистную станцию.

Это отводящее отверстие – центральная точка процесса установки унитаза, так как отверстия обязательно должны совпадать, а все остальное можно легко отрегулировать, например, увеличить длину входящей водопроводной трубы.

Теперь, когда вы знаете, с чего начать, следующим шагом будет выравнивание фланца унитаза и дна вашего унитаза так, чтобы восковое кольцо плотно прилегало к внутреннему диаметру фланца унитаза, а болты унитаза проходили. Обратите внимание, что вам нужно будет нанести рекомендованный производителем герметик на всю нижнюю часть унитаза и особенно на место, где чаша будет установлена ​​на фланце унитаза. Это предотвратит утечку влаги.

После того, как болты шкафа прошли через необходимые отверстия, поместите коническую шайбу на болт и закрепите гайкой соответствующего размера. Используйте динамометрический ключ, чтобы закрепить гайку, и накройте эту гайку колпачком для предотвращения коррозии.

Теперь пришло время добавить резервуар для воды в унитаз. Это будет сделано аналогично тому, как вы прикрепили унитаз к фланцу унитаза, в том смысле, что вы будете использовать болты, шайбы и гайки резервуара соответствующего размера, чтобы убедиться, что детали подходят и надежно затянуты с помощью динамометрического ключа. Однако обратите особое внимание на резиновую прокладку на прилагаемой схеме установки, чтобы предотвратить утечку воды.

На что обратить внимание при покупке нового унитаза

При покупке (или просто изучении) нового унитаза важно учитывать различные характеристики продукта, которые важны для вас. Вам придется учитывать важные факторы, не зависящие от вашего личного вкуса. Например, вам нужно знать планировку вашей ванной комнаты и выбрать подходящий унитаз.

Существуют определенные аспекты, функции и атрибуты, которые необходимо учитывать при покупке нового унитаза

a. Форма туалета

Вы можете выбрать удлиненную чашу вместо круглой, если для вас важна форма унитаза. То же самое касается формы сиденья для унитаза: вы предпочитаете круглое сиденье для унитаза или удлиненное сиденье для унитаза? Или, возможно, вы просто хотите стандартный туалет без всех наворотов.

Но что представляет собой стандартный туалет? Важно определить размеры и дизайн в соответствии с вашими потребностями.

Современные туалеты становятся все более и более совершенными, и вы можете быстро переполниться новыми функциями. Сегодня есть умные унитазы, которые нагревают сиденье для вас, изготовленные на заказ и даже самоочищающиеся унитазы, и все они могут быть изготовлены на заказ в соответствии с вашими конкретными размерами ванной комнаты — если вы знаете, где искать!

б. Особенности туалета

Вы можете придавать большое значение техническим характеристикам туалета или эстетическим аспектам. Например, если вы собираетесь реконструировать современную ванную комнату, вы можете предпочесть современный унитаз с юбкой из-за его эстетической привлекательности, а не простой настенный унитаз, который выглядит не так хорошо.

Также следует подумать о том, как определенные функции могут улучшить функциональность унитаза. Например, унитаз с принудительным напором может быть более привлекательным, чем унитаз с двойным смывом или унитаз с сиденьем для биде, если для вас важнее всего чистый и мощный смыв.

Часто задаваемые вопросы

Каков стандартный размер унитаза?

Общее эмпирическое правило для стандартных размеров унитаза составляет от 27 до 30 дюймов в глубину, высота спинки обычно составляет от 21 до 31 дюймов, а ширина составляет около 20 дюймов. Также важно отметить, что унитаз, совместимый с ada, должен иметь высоту сиденья от 17 до 19 дюймов.

Какие существуют типы туалетов?

Существуют различные типы туалетов. В широком смысле мы можем классифицировать их как низкоуровневые туалеты, моноблочные туалеты, туалеты спиной к стене и подвесные туалеты.

В чем разница между пристенным унитазом и подвесным унитазом?

Основное различие между пристенным унитазом и подвесным унитазом заключается в том, что подвесной унитаз кажется подвешенным над полом, не касаясь пола.

Как измерить унитаз?

Чтобы измерить ширину унитаза, пройдите от левого края до правого края бачка унитаза или сиденья унитаза – в зависимости от того, что шире.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
