Чертежи угловых кухонь: создание идеального пространства в помещении с любой площадью

Угловая кухня своими руками, чертежи и схемы для расчета

Угловая композиция кухонного гарнитура по праву считается самой эргономичной и функциональной. Даже на малогабаритном пространстве при грамотном подходе удается задействовать каждый свободный уголок с пользой. Угловая кухня своими руками может быть сделана довольно легко. Предлагаем начать с проектирования и расчета модулей по приведенным стандартным чертежам и схемам.

Содержание

Как сделать угловую кухню своими руками, с чего начать?

Фактически угловая кухня отличается от прямой наличием «крыла», пристыкованного под прямым углом. Поэтому рекомендуем ознакомиться со статьей про прямую кухню, со всеми приведенными схемами, чертежами и расчетами.

Любое изготовление мебели своими руками начинается с замеров, эскиза и дизайн-проекта. В проектировании угловой кухни есть масса нюансов. Большая часть которых основана на особенностях конструкции угловых модулей. Сделать их меньше или больше, изменить типовую конструкцию не всегда возможно.

Рассмотрим процесс проектирования и расчета угловой кухни на конкретном примере, с чертежами и схемами.

Пусть дана стандартная кухня-хрущевка, с размерами 1600мм по одной стене и 2290мм по другой стене. Холодильник в общий ряд ставить не будем, только газовую плиту шириной 500мм.

  • Немного уменьшим короткое «крыло» гарнитура до 1460мм, а также сузим столешницу до 420мм, чтобы сохранить свободное пространство для комфорта хозяйки и поставить полноценный обеденный стол.
  • Заметим, что длина кухни 2290 именно по стене. Но есть выступающий подоконник с радиатором отопления, которые не позволят открыться нижнему шкафу. Поэтому столешницу можно продлить до 2290, а вот ряд нижних кухонных столов-тумб будет меньше на 70мм (2220мм от угла).

Угловая кухня своими руками с габаритами 1600х2290 на чертеже будет выглядеть следующим образом.

Угловая кухня своими руками, чертежи и схемы для расчета

Фактически все отличия проектирования и расчета угловой кухни своими руками от прямого гарнитура в наличии торцевых и угловых модулей. На них и остановимся подробней.

Как лучше сделать кухонный стол-тумбу под подоконник

Как правило, в типовых планировках квартир, уровень подоконника проходит ниже, чем уровень рабочей поверхности кухонного гарнитура. «Перепад» составляет порядка 100мм, то есть 850мм против 730-750мм. Учтите этот нюанс, если задумывали делать кухонный гарнитур с переходом на подоконник с цельной столешницей. Для воплощения этой идеи придется на стадии ремонта менять окно – устанавливать его выше и приподнимать уровень подоконника.

кухонный стол-тумба под подоконник в хрущевке

Угол подоконника на кухнях-хрущевках выступает примерно на 70-120мм. Если в угол задвигается холодильник, то для открывания дверцы достаточно срезать угол подоконника. Также можно поступить и при проектировании кухонного стола-тумбы на этом месте. Однако чаще всего делают его уже, поскольку помимо подоконника «мешают» и трубы отопления. А щель между шкафчиком и стеной закрывают планкой.

В остальном конструкция кухонного стола-тумбы под подоконником абсолютно аналогична другим модулям.

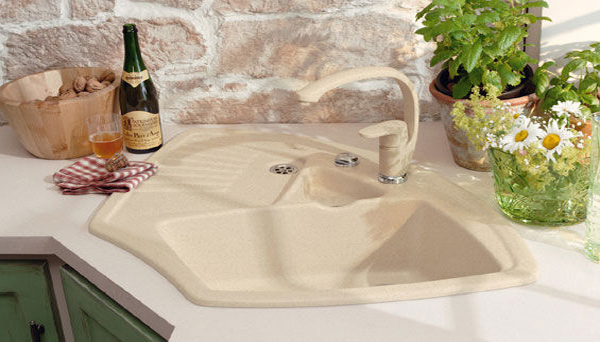

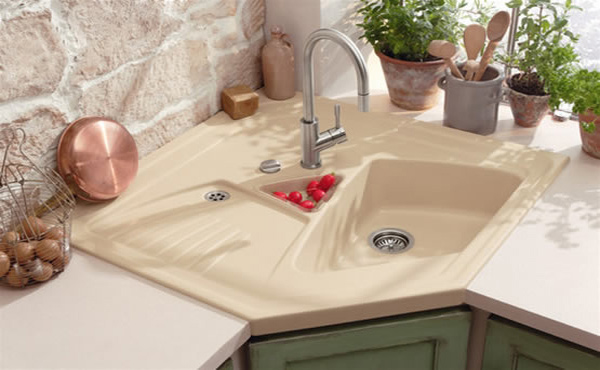

Как сделать угловой стол-мойку на кухне-хрущевке

Есть три вида угловых столов-тумб, в которые обычно встраивают мойку: прямой модуль, Г-образный и трапециевидный. При существующем дефиците свободного места на кухне-хрущевке оптимален вариант «прямого» углового стола-мойки. Он занимает меньше места и при этом вполне функционален.

чертеж углового стола-тумбы под мойку в хрущевку

Отличительная особенность – глухая стенка (фальш-панель) со стороны примыкания левого «крыла» нижнего ряда гарнитура. К фальш-панели крепится фасад на специальные петли 180гр (они так и называются – петли для фальш-панелей).

Ширина фальш-панели прямого углового стола-мойки определяется глубиной примыкающих к нему модулей. Важно сделать так, чтобы перпендикулярно расположенные дверцы не мешали открыванию друг друга.

Достаточно сделать ширину фальш-панели больше глубины примыкающих модулей на 20-30мм, а также сделать «проставыш» между фальш-панелью и боковиной приставного модуля такой же ширины.

угловой стол-тумба под мойку своими руками

Тогда проблем с блокированием перпендикулярных дверей не будет. Учтите, если планируется устанавливать на фасады объемные ручки, шире чем спроектированный отступ, то выдвижной ящик на приставном модуле может блокироваться, не выдвигаться полностью из-за этого.

угловая кухня своими руками, нюанс проектирования

В остальном нюансы в конструкции углового стола-мойки прямого вида определяются формой подвода системы водоснабжения. Во внутренней боковине и иногда донышке стола-мойки придется сделать выпилы под трубы нужных размеров. Заднюю стенку ДВП в стол-мойку не ставят.

Как сделать угловой стол-тумбу на кухне своими руками

В качестве «проставыша» между угловой мойкой и приставным модулем используют две узкие планки, поставленные торцом. Как правило, его ширина (32мм) совпадает со свесом по переднему краю столешницы. И фактически общая длина приставных модулей в нашем варианте будет равна (1460-600)=860мм.

схема угловых модулей кухни-хрущевки

Но это размер по столешнице! Для симметрии свес по переднему краю должен продолжаться и вдоль всего скругления. То есть длина самих коробов будет меньше примерно на 30мм.

кухонный приставной стол-тумба своими руками

Пусть узкие полки будут шириной 200мм. Тогда приставной модуль по ширине равен 630мм. При ширине столешнице в 420мм, глубина модулей обычно берется (-50мм), то есть 370мм.

Угловая кухня своими руками: другие нюансы

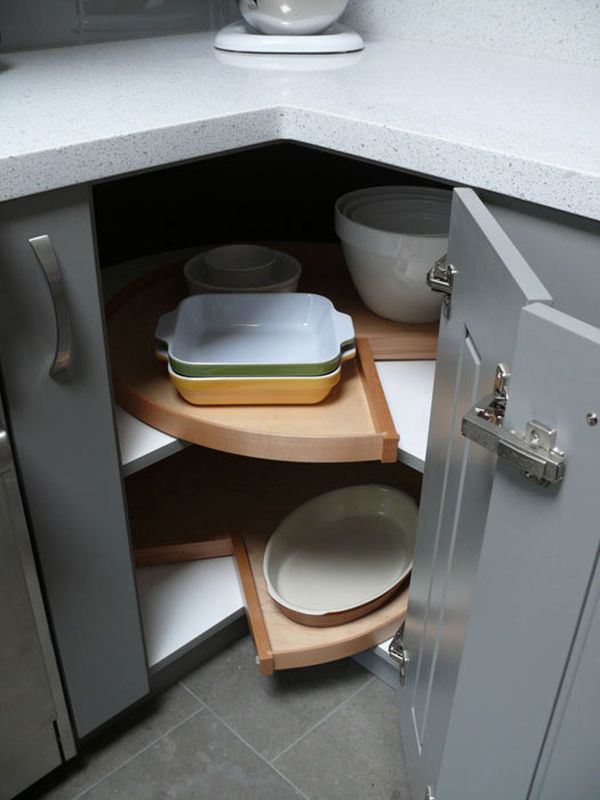

При проектировании нижнего ряда угловой кухни обычно вызывает затруднение определение чистовых габаритов столов-тумб со стороны угловой мойки. Это связано с тем, что кухонные столы-тумбы без столешницы не устанавливаются вплотную от стены к стене, необходимо запланировать свесы. Достаточно 10-20мм с каждой стороны.

угловая кухня своими руками, чертеж нижних столов

Зная глубину примыкающей столешницы (420мм), делаем корпуса примыкающих модулей уже с учетом переднего и заднего свеса (420-30-20=370мм). Теперь, учитывая другие нюансы и отступы, можно посчитать и габариты самих модулей, и размер фасадов.

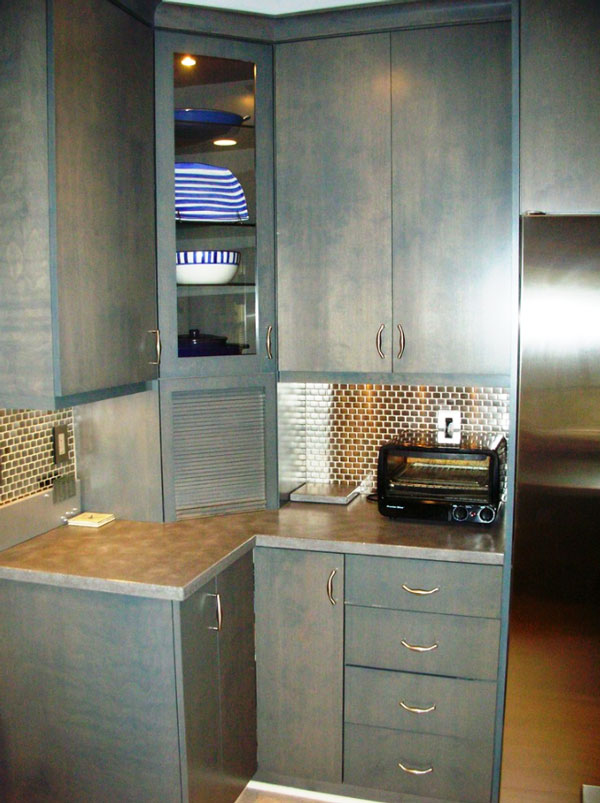

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

угловой навесной кухонный шкаф своими руками

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

угловой навесной кухонный шкаф своими руками размеры

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

угловая кухня своими руками, чертеж верхних шкафов

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

со спальным местом, своими руками, с размерами, чертежи, готовые эскизы типовых планировок, советы, фото.

Угловая кухня – удобный вариант для маленького помещения, а также решение, позволяющее воплотить самые смелые идеи на большой площади.

Как часто мы видим красивые планировки в магазинах, в гостях или же стильных каталогах. И возможно, вы подумали – почему бы мне самому не создать схему угловой кухни своими руками? Это несомненно хорошая идея, особенно, если вы действительно собрались сделать ремонт или поставить новый гарнитур.

угловая кухня серого и белого цвета

Эргономичная стильная и функциональная кухня – мечта любой хозяйки. Добиться этого помогает угловое расположение гарнитура.

Но все-таки на начальном этапе вам стоит определиться, стоит ли вам обратиться к специалистам или же сделать проект угловой кухни своими руками самостоятельно. Как только вы решили для себя, что вам больше подойдет, смело приступайте к задуманному.

Особенности создания проекта угловой кухонной мебели

Прежде чем делать проект, оцените масштаб работ, быть может есть возможность расширить пространство за счет смежной комнаты, кладовки или же снести стену, если она не является несущей. Определите бюджет и дополнительные финансовые затраты. Посмотрите фото схем угловой кухни с размерами.

схема стандартной угловой кухни

Составление четкой схемы будущей кухни позволит избежать проблем при ее изготовлении и эксплуатации.

Обратите внимание! Помощь знакомого-проектировщика или дизайнера может вам очень пригодится, если возникнут какие-либо трудности.

Угловая кухня: плюсы и минусы

Плюсы угловой кухни:

  • подойдет как для вместительной кухни-студии, так и для кухни небольших размеров;
  • за счет максимального использования пространства не возникнет такой проблемы как нехватка места для кухонной утвари, бытовой техники или хранения продуктов;
  • компактное расположение мебели существенно сэкономит пространство и позволит дополнительно разметить какую-либо мебель или технику, например, встраиваемою посудомоечную машину или духовой шкаф;
  • использованный угол можно оборудовать под мойку, кроме того внутри шкафов появится дополнительное место, а на столешницу поставить предметы быта;
  • вид Г-образной гарнитуры является отличным стилистическим решением для любого интерьера.
угловая кухня в теплом цвете

Угловая кухня – удобный вариант для маленького помещения, а также решение, позволяющее воплотить самые смелые идеи на большой площади.

Недостатки угловой кухни:

  • дверцы шкафов могут задевать соседние при открытии и тем самым оставлять дефекты;
  • швы и соединения, которые при влажной среде могут со временем подвергнуться плесени и грибку.

Виды планировок

Г-образная кухня

красивая небольшая угловая кухня

Г-образная угловая кухня – очень распрастраненный вариант благодаря своему удобству и экономии пространства.

Угловая планировка кухни – это наиболее классический и популярный вариант размещения мебели. Гарнитур позволяет выгодно и рационально организовать пространство, объединив собой две перпендикулярных стены в один эстетически сложенный ансамбль.

Такая планировка подойдет для больших семей, которые собираются за большим столом, но не менее удобна будет для одного жителя или немногочисленной семьи.

С полуостровом

Г-образную кухню часто дополняют линией столешниц, формируя еще один угол. Данный вид напоминает букву «П». Его часто используют дизайнеры, так как он существенно экономит пространство и благодаря своей форме смотрится очень креативно.

удобная кухня с полуостровом

Интересно смотрится угловая кухня, дополненная в виде буквы “П”. Такое расположение мебели увеличивает зону отдыха или рабочую поверхность.

Гарнитур устанавливается даже в маленьких кухнях и кухнях-студиях, он компактен и вместителен.

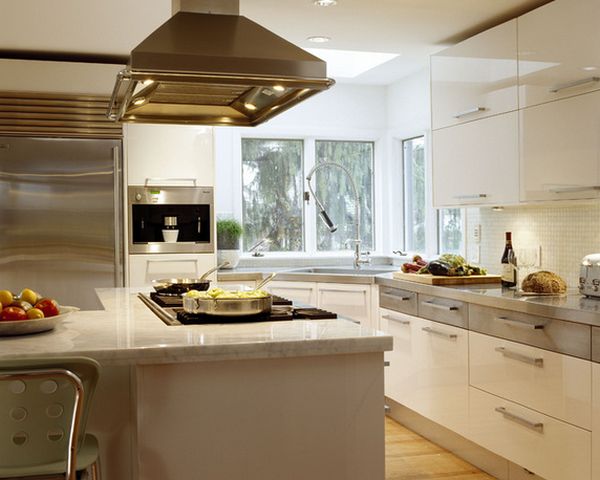

С островом

Кухня с островом является элитным вариантом, ведь очень часто можно увидеть ее в фильмах, дорогих планировках или выставочных центрах. Это вариант предпочтителен для средних и больших кухонь, но в маленьких тоже может весьма удачно вписаться при грамотном составлении плана.

угловая кухня с черной столешницей

Угловая кухня “с островом” – интересное решение как для небольшого, так и для просторного помещения.

Как правило, это кухонный гарнитур и дополнительный остров в виде высокой столешницы. Удобен он тем, что так же может сэкономить пространство, но главное учесть, что расстояние между островом и гарнитуром не должно быть слишком узким для перемещения. Стандартно – 1 метр.

В острове можно разместить мойку и дополнительные шкафы для хранения, а также использовать столешницу для приготовления пищи.

Угловые кухни с барной стойкой

Угловую кухню можно продолжить барной стойкой. Такой вариант смотрится наиболее современно, стильно и подходит для абсолютно разных помещений. Существуют разные планировки и вполне может быть, что ваша кухня имеют необычную форму или маленький размер, которую обеденный стол сделает тесной. Именно для них этот вид станет находкой.

угловая кухня с барной стойкой

Креативно выглядит черно-белая угловая кухня с барной стойкой.

Угловую барную стойку можно расположить у окна, во-первых, это моментально решит вопрос с нехваткой места, а во-вторых, согласитесь, приятно обедать или пить кофе, наблюдая при этом в окно.

Либо, если у вас кухня-студия, то поставив стойку, вы, тем самым зонируете пространство, разделяя помещение на обеденную зону и зону отдыха. На схеме угловой кухни со спальным местом можно дополнительно изобразить его.

Как правильно создать чертеж угловой кухни?

С чего начать чертеж кухни? При составлении макета важно знать с чего следует начать, а также необходимые правила, которые помогут вам осуществить задуманное как можно более точно.

грамотный чертеж угловой кухни

Правильный чертеж будущей кухни – залог качественно выполненной работы по изготовлению и установке мебели.

Наберите запрос «Как сделать чертежи проекта кухни своими руками?» и вам откроется множество вариантов, однако далеко не в каждом вы найдете действительно качественную информацию. Нужно найти советы специалистов и ознакомиться с основными видами планировок.

Чертеж вы можете составить вручную или воспользоваться специальной 3D программой. Выгодное преимущество в том, что вы можете рассмотреть его с разных сторон, а не только сверху или сбоку.

использование специальной программы для проектирования кухни

Для составления грамотного проекта можно воспользоваться специальной компьютерной программой.

В интернете на сегодняшний день их очень много, поэтому выбирайте на свой вкус. Все зависит от ваших навыков, если вы никогда не делали чертеж сами, ничего страшного, достаточно базового понимания что необходимо, аккуратность и точность в измерениях. Делайте там, где удобнее всего. Самое главное, чтобы схема угловой кухни легко вами читалась, вы могли разобраться в ней.

Создание проекта: с чего начать?

Для начала вам необходимо выполнить замеры стен кухни – высоту двух соседних стен и их ширину. Далее, вам нужно отобразить на своем макете проемы, углы или неровности, которые вы заметили. Замерьте и их. После нужно наметить места расположения коммуникаций, электрических розеток, вентиляционных отверстий. Наиболее важным при проектировании будет являться водопровод и подвод труб для вытяжки.

замеры кухни перед проектированием мебели

Начать проект правильнее с замеров самой кухни: ее стен, окон, розеток, отверстий вентиляции и выхода коммуникаций.

Важно! Не забудьте указать где-то отдельно или на самом чертеже, схеме угловой кухни все размеры. После того как все вышеперечисленное отмечено, можно приступать непосредственно, к самой кухонной гарнитуре.

Стандартные размеры кухонных шкафов

Сейчас можно заказать кухонный гарнитур на любой вкус, любых размеров, форм и расцветок. Множество фирм готовы предложить вам свой дизайн-проект. Но прежде чем обратиться к продавцам, вам необходимо знать, сколько места займет вся мебель, да и к тому же, определиться с видом угловой кухни.

стандартные размеры шкафов для кухни

Составление чертежа будущего гарнитура лучше выполнять, исходя из стандартных размеров шкафчиков для кухни.

Быть может вы хотели кухню с островом или барную стойку, но не знаете, поместятся ли они?

Дополнительная информация! Вы можете воспользоваться советом специалиста для создания схемы угловой кухни, а также посмотреть в интернете готовые схемы планировки кухонного пространства с размерами.

размеры шкафчиков для красивой угловой кухни

Основываясь на рекомендуемых размерах, можно менять их, подстраивая проектируемые шкафчики под себя.

Средние размеры нижних модулей составляют примерно 80-85 сантиметров, верхние – 70. Глубина находится в диапазоне от 50 до 56 сантиметров, а столешница около 60 сантиметров. Однако сейчас производители делают на заказ столешницы любого размера, но тут уже играют роль ваши пожелания.

Принципы проектирования нестандартных шкафчиков

креативный вариант угловой кухни

Особое внимание следует уделить чертежам, если планируется изготовление нестандартной формы мебели.

В вашем проекте необходимо будет наметить ниши, стыки и углы, чтобы спроектировать модули по отдельным характеристикам. Например, если столешница или барная стойка будет располагаться рядом с оконным проемом, то нужно измерить выступающий край подоконника или рамы. Если есть выступ, то глубину фасада стоит уменьшить, а если наоборот углубление, то увеличить.

Обратите внимание! На эскизе угловой кухни у вас уже есть схематично изображенные коммуникационные отверстия, при разработке индивидуального макета вашего гарнитура они будут обязательно учитываться.

Особо креативные проекты могут включать себя необычные формы модулей или других составных частей. Если у вас есть это в планах, то лучше всего составьте дополнительный чертеж для мебели.

Стили интерьера

классический вариант светлой угловой кухни

Изящно и легко смотрится угловая кухня в классическом стиле.

Реклама и интернет пестрят обилием различных примеров стильной мебели, гармоничным сочетанием цветов, форм, фактур и все это объединено в аутентичные композиции – стили интерьера. Выделяют 3 самых крупных категории стилей – классический, современный и этнический.

Никогда нестареющая классика остается актуальна и любима дизайнерами всех стран. В эту категорию входят английский, викторианский, рококо, барокко, античный, ампир и многие другие стили. Классический стиль отличается своими богатыми материалами, высоким качеством, роскошью и вместе с тем, элегантностью. Такие кухни выглядят дорого и представительно.

Современный стиль предоставляет огромный простор для фантазии, он не имеет ограничений, в отличие от классического и доступен для каждого. Данный класс представлен такими стилями, как: арт-деко, фьюжн, лофт, гранж, минимализм, хай-тек, бохо. Каждый из них включает в себя определенный характер и направление, будь то элегантный, сдержанный и лаконичный, или творческий, яркий и креативный.

Современная кухня темный низ белый верх

Красивое дизайнерское решение для кухни в современном исполнении – темный низ и белый верх.

Этнический стиль составляют японский, средиземноморский, скандинавский, итальянский и многие другие.

угловая кухня в этническом стиле

Выполненная в этническом стиле угловая кухня придаст дому особый семейный уют.

Для того чтобы оценить какой из стилей подойдет вам лучше всего, можно взять одну категорию и выбрать из множества доступных стилей тот, который нашел бы отклик в вашей душе.

яркая современная угловая кухня

Кухня в современном исполнении может смотреться ярко и позитивно, если подобрать необычное цветовое сочетание.


Стоит образно оценить пространство, например, в маленькой кухне стиль фьюжн или бохо будет смотреть очень перегружено, за счет обилия всевозможных деталей. А вот хай-тек, модерн или минимализм, мог бы выгодно подчеркнуть достоинства кухни. современная черно-белая угловая кухня

Угловая кухня в современном исполнении – наиболее выбираемый вариант. Такой дизайн отлично впишется в интерьер небольшой квартиры.

Если вы желаете установить барную стойку, для классического стиля она может не подойти, однако, если правильно оформить ее, учитывая материал и облик, то и это вполне реально.

Бытовая техника

Сразу стоит оговориться о том, что установкой бытовой техники должны заниматься квалифицированные специалисты.

Это касается вашей безопасности и полной уверенности в том, что в процессе использования не возникнет каких-либо поломок. Они подскажут, где будет лучше разместить технику, зная расположение коммуникационных отверстий и ваши пожелания.

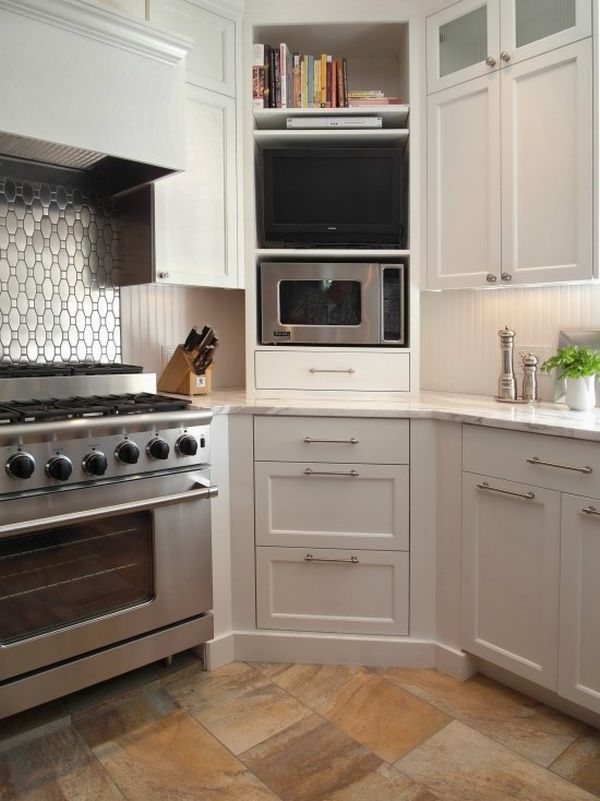

бытовая техника на угловой кухне

Невозможно представить современную кухню без бытовой техники. Необходимо заранее подумать о ее удобном расположении.

При выборе бытовой техники нужно учитывать габариты вашего будущего гарнитура, для того чтобы в финале комплект смотрелся аккуратно и стильно. Помимо этого, мастера, устанавливающие кухонный гарнитур будут делать раскрой под ваше оборудование.

К встраиваемой технике относятся холодильник, панель для варки и духовой шкаф, вытяжка, посудомоечная машина. Так же в этот список можно добавить стиральную машину, которую часто можно увидеть на кухнях. К малогабаритной технике относятся блендеры, кофеварочные аппараты, микроволновые печи, и т.д.

проект кухни с встроенной техникой на компьютере

Обязательно надо заранее обдумать, какая встраиваемая техника будет использоваться на кухне и добавить ее в дизайн-проект.

Декоративные элементы

Для того чтобы сделать кухню еще более уютной и привлекательной, используем в интерьере различный декор. После выбора основного стиля, подобрать кухонные аксессуары будет проще.

Отправляйтесь прямым ходом в магазин и посмотрите ассортимент. Существует много разных разновидностей декоративных элементов. К ним можно отнести полки, наклейки, декоративную плитку, подсветку.

красивые полочки для угловой кухни

Украшением для кухни может служить освещение по периметру гарнитура или красивые аксессуары на полочках.

Наклейки и декоративная плитка помогут сгладить неровности или прикрыть дефекты на стенах. На полки можно поставить красивые баночки, посуду, украшения для вашей кухни и таким образом, сэкономить пространство. Подсветка поможет создать объем, приятную атмосферу и конечно же добавить больше света там, где это необходимо.

Дополнительная информация! Декор должен подходить к основному выбранному стилю.

Варианты чертежей угловых гарнитуров

Чертеж угловой кухни следует начинать с создания нижнего углового модуля, затем всех остальных по очередности, включая бытовую технику, и в конце рассчитывают размеры нестандартных элементов мебели, вымеряют размеры шкафов под встраиваемую технику.

Компьютерные программы, для разработки рисунка планировки кухни

Все же вручную создавать полноценный чертеж вашей кухни бывает ненадежно, если к тому же он выполнен довольно схематично, и вы не можете по нему сориентироваться. В таком случае будет целесообразно использовать рабочие программы для создания схемы угловой кухни.

Использование компьютерной программы для проекта стильной кухни

Гораздо проще создать оригинальный дизайн-проект угловой кухни, используя компьютерную программу, например, KitchenDraw.

В интернете их довольно много, но самые лучшие и наиболее популярные из них:

  • KitchenDraw;
  • 3cad evolution;
  • PRO-100;
  • Sketchup;
  • pCon.planner.

Также на сайте IKEA или в самом магазине существует онлайн проектировщик дизайн-макетов. Думаю, многие его видели и даже пробовали создать свою планировку.

удобный конструктор кухонных гарнитуров от Икеа

Конструктор кухонных гарнитуров ио Икеа – доступный способ самому спроектировать будущую кухню.

Все эти программы можно использовать для проектирования кухонной гарнитуры, изменяя параметры под свой вкус. Вы можете, учитывая особенности помещения, разместить необходимую технику, подобрать лучший размер, цвет и форму. В отличие от эскиза на бумаге цветной 3D проект будет нагляднее.

Полезные советы и рекомендации

стильная небольшая светлая кухня

Внимательно подойдя к составлению проекта гарнитура, не сложно получить кухню своей мечты даже на небольшой площади.

  • При создании схемы угловой кухни оценивайте собственные силы и возможности.
  • Отнеситесь внимательно к замеру стен, отверстий и других составляющих вашего помещения. При создании макета учитывайте все особенности;
  • Не пренебрегайте помощью и советом специалистов, особенно по установке бытовой техники;
  • Грамотно рассчитывайте бюджет, сделайте полный расчет всех затрат;
  • При создании схемы угловой кухни, приложите к нему готовые эскизы типовых планировок;
  • Пользуйтесь программами для разработки макета;
  • При выборе техники и мебели, советуйтесь с другими людьми и сравнивайте несколько фирм. У всех разные ценовые категории, качество и стиль продукции. Уделяйте внимание долговечности и износостойкости.

Кухня – это то место, где вы каждый день обедаете, готовите еду и собираетесь все вместе. Поэтому она должна совмещать в себе удобство, стиль и уют.

Ознакомьтесь с основными правилами и придерживайтесь их, тогда установка пройдет без каких-либо проблем. Обязательно посмотрите советы, фото, эскизы проектировщиков. Особенно важно сделать кухонный гарнитур не только красивым, но и функциональным.

Видео: интересные решения для проекта угловой кухни

50 оригинальных идей для угловой кухни

Чертеж угловой кухни с размерами – Сделаем мебель сами

Здравствуйте друзья!

Недавно я выложил один из проектов кухонного гарнитура (заказанных на блоге), для ознакомления (я уже писал, что сам учился рассчитывать кухни на примере чертежей, которые брал домой из сборочного цеха, когда еще подрабатывал сборщиком и установщиком мебели).

В этот раз, предлагаю вашему вниманию так же проект кухонни, в котором духовой шкаф должен быть встроен в специально спроектированный для него пенал.

Эта кухня имеет крайние модули со скошенными углами, причем, верхний модуль является полностью угловым (без второй боковой стенки).

Схематично, кухня так же разбита на модули, у каждого из которых есть свой номер или название. Для каждого из них представлена схема сборки и деталировка.

Итак, общий эскиз кухни:

Схемы модулей (по их номерам):

№1

№2

№3

№4

№5

№6

№7

№8

№9

№10

№11

№11(2)

Пенал

Скош

Цоколь

В этой кухне, все выдвижные ящики должны быть тандембоксами, по этому, в проекте их нет.

Модуль №10 – под сушилку, и на этот короб планировался подъемник на два фасада.

В модуль №6 должна врезаться варочная поверхность (под ней находятся два выдвижных фасада), а над ней, в модуль №9 должна быть встроена вытяжка.

Короба №11 и №11(2) – абсолютно одиноковы, за исключением бока короба №11(2), который сделан из фасадного материала, и крепится к горизонтам и полкам с помощью обычных уголков.

В модуле №9 фасады выходят за его пределы на 15мм – для перекрытия бока скошенного модуля (верхнего крайнего).

Схема установки кухни:

Чертеж столешницы под скошенный угол:

Карты раскроя:

Дальше, общая деталировка ДСП:

71646012Бок
9203008Бок верх
6953002Бок верх1
7203002Бок верх2
10905602Бок2
7324101Глухая стенка1
2842842Гор скош
4609001Гор1
4606002Гор2
4602001Гор3
5445681Гор4
5605681Гор4.1
5684501Гор6.1
5845842Гор7
4483002Гор8
5683003Гор9
3007682Горизонт10
3004674Горизонт11
5044601Горизонт5
8844601Горизонт6
9202841Задняя стенка скош
808682КП1
805684КП2
801682КП3
805682КП4
472802КП5
568802КП6
284801КП6.1
8881731КП7
2742742полка скош
2907681Полка10
2904674Полка11
4724502Полка5
5845842Полка7
4482902Полка8
4745681РЖ4
2844502Угл.полки6
11020701ФП1
11011401ФП2
1104051ФП3
1104251ФП3.1
1205681ФП4
1102531ФП5



Размеры всех фасадов кухни:

скош.фасад9174001
Стыков. Фасад732701
Фасад верх бок9203001
Фасад17284171
Фасад103577972
Фасад119174931
Фасад119174931
Фасад2.13635974
Фасад2.21805972
Фасад37281971
Фасад57285011
Фасад63635982
Фасад6.17284001
Фасад6.27322761
Фасад79174001
Фасад89174771
Фасад93456132

Вот и все, на этом буду заканчивать.
До новых встреч.

Чертежи кухонных шкафов с размерами для изготовления



Современные кухонные гарнитуры состоят из отдельных модулей, навесных шкафов, напольных тумб и пеналов. Целостный вид мебели придают объединяющие элементы: единая кухонная столешница, фартук, карниз и цоколь. Если хотите сэкономить – «набирайте» кухню россыпью из модулей серий известных производителей. Но будьте готовы к компромиссным решениям: подобрать идеально в размер и нужного наполнения кухню из стандартных модулей вряд ли получится. Другой бюджетный вариант – сделать кухню своими руками. Чертежи кухонных шкафов с размерами для изготовления помогут вам в составлении дизайн-проекта и последующем расчете расходов на приобретение материалов и комплектующих.

Виды кухонных шкафов

Принципиально разную конструкцию имеют навесные и напольные шкафы.

чертежи кухонных навесных шкафов чертежи кухонных шкафов-тумб

Среди навесных модулей можно выделить следующие разновидности:

  • Прямой кухонный шкаф. Типовая конструкция дополняется полками, иногда ящичками или посудосушителями, встроенной подсветкой. Может закрываться одной дверцей или двумя, горизонтально или вертикально.
  • Угловой кухонный шкаф. Чаще всего используют трапециевидную симметричную конструкцию. Иногда заменяют ее на Г-образную, в которой не одна скошенная дверца, а две, расположенные перпендикулярно относительно друг друга.
  • Шкаф под вытяжку. Конструкция различается для разных встраиваемых вытяжек. Перед проектированием лучше посмотреть нюансы встройки конкретной модели в техпаспорте.
  • Шкаф над холодильником. Если холодильник невысокий, то над ним можно разместить дополнительное место для хранения. Его преимущество – увеличенная глубина, по сравнению с остальными навесными модулями.
  • Навесные модули со встроенной бытовой техникой – микроволновкой, газовой колонкой, аэрогрилем и т.д. Проектируются индивидуально, под размещение на кухне и габариты самих предметов.

Напольные кухонные тумбы также можно разделить по видам:

  • Прямые. Стандартная конструкция короба дополняется вложенной полкой или выдвижными ящиками, различными системами хранения.
  • Угловые. В отличие от навесных шкафов, трапециевидные угловые тумбы используются редко – слишком много пространства они «съедают». А вот прямые с фальш-панелью и Г-образные с дверцей-трансформером пользуются популярностью.
  • Торцевые. Заканчивают обычно ряд кухни скругленным или скошенным модулем. Он имеет характерную треугольную конструкцию, оснащается прямой или радиусной дверцей. Или остается открытым, со скругленными или спиленными полками.
  • Под мойку. Принципиальных отличий в конструкции стола-мойки от угловых и прямых кухонных тумб два – отсутствие задней стенки и планки, к которым крепится столешница, располагаются вертикально, чтобы не мешать врезу чаши мойки. Длина и глубина тумбы должна соответствовать размерам мойки.
  • Под встраиваемую духовку. Шкаф имеет нишу 600х600 для расположения духового шкафа. В некоторых моделях требуется предусмотреть дополнительную вентиляцию (врезается специальная решетка в столешнице).
  • Пеналы. Чаще всего разрабатываются под встройку бытовой техники – холодильника, духового шкафа, микроволновки, стиральную или посудомоечную машину. Но нередки варианты и пеналов с полками и ящиками, оформленными под буфет.

Чертежи и размеры навесных кухонных шкафов

Есть определенные стандарты для навесных кухонных модулей:

  • Глубина в разных сериях кухонной мебели составляет 280, 300, 320 мм. Чаще всего – 300 мм. Угловой модуль задается размером 560х560 или 600х600 с фасадом 350-400 мм, в зависимости от глубины боковин.
  • Высота стандартных модулей – 720 мм, для высоких шкафов – 900 мм. В современных кухнях с «облегченным» верхом горизонтально расположенные модули имеют высоту 360-540 мм.
  • Ширина задается 300-450 мм для однодверных шкафов и 500-900 мм для двухдверных. Дизайн кухни может предполагать более широкие створки, но пользоваться ими будет неудобно. Если, конечно, они не открываются вверх с помощью подъемного механизма.

Чертежи с размерами для обычного навесного шкафа с распашными створками и формулами для самостоятельного расчета деталировки корпуса, фасадов:

чертеж кухонного навесного шкафа с расчетами чертеж кухонного навесного шкафа с расчетами

Основные чертежи с размерами для навесного шкафа с горизонтальными фасадами и формулами для расчета деталей корпуса, фасадов для изготовления своими руками:

чертеж кухонного навесного шкафа с размерами чертеж кухонного навесного шкафа под вытяжку с размерами

Чертежи с размерами для углового навесного модуля «трапецией», с фальш-панелью и Г-образной формы и примером расчета деталей корпуса и фасадов:

Шкафы под вытяжку, витрины с накладными пилястрами и ящиками, торцевые и другие нестандартные модули проектируются индивидуально, с незначительными изменениями приведенных выше стандартных модулей.



Чертежи с размерами напольных кухонных шкафов и пеналов

Стандартные размеры напольных столов-тумб для кухни во многом определяются размерами встраиваемой бытовой техники.

Столешницу нельзя заузить, изменив глубину нижнего ряда, если будет устанавливаться стандартная мойка и варочная поверхность на 4 конфорки, духовой шкаф, посудомоечная машина. Во всех остальных случаях можно. Есть мойки с зауженной площадкой, меньшие по глубине стиральные машины и отдельностоящие плиты, варочную поверхность на 2 конфорки можно расположить вдоль.

Стандартная высота нижнего ряда кухни – 850 мм. Она рассчитана под «стандартный» рост человека. Если вы выше или ниже, то лучше ее изменить под свой рост. Работать на такой кухне станет гораздо удобнее.

По ширине нижние модули кухни довольно гибкие. Самый узкий стол-тумба рассчитан под бутылочницу и имеет ширину 150-200 мм. А самый широкий можно спроектировать до 900 мм и оснастить его выдвижными ящиками или вложенными полками.

Относительно угловых модулей нижнего ряда кухни существуют определенные стандарты. Основываются они на обеспечении доступа к внутреннему пространству стола-тумбы. Делать фасад углового шкафа меньше 350-400мм нежелательно. Поэтому стандартные размеры варьируются в пределах 900х900 мм от угла для Г-образных и трапециевидных, 1000х600 мм для имеющих фальш-панель столов-тумб.

чертеж углового кухонного шкафа с фальшпанелью угловой стол-мойка, чертеж корпуса

Торцевые модули проектируются по остаточному принципу. Для длины 200-300 мм возможно разработать вариант с закрытой дверцей. Если места остается меньше для скругления столешницы, то лучше оставить открытые полки.

Размеры кухонных пеналов и высоких тумб со столешницей во многом зависят высоте всего кухонного гарнитура и особенностям общего дизайна. Исходя из их габаритов, разрабатывается внутреннее наполнение и составляются рабочие чертежи.

Если планируете оснастить кухню встраиваемой техникой, рекомендуем ознакомиться с нюансами встройки духового шкафа.



делаем своими руками расчет и проектирование гарнитура

Угловые кухни отличаются эргономичностью и стильным внешним видом, вписываются в помещения любой планировки и интерьера. Для миниатюрных квартир выбирают компактные Г-образные угловые кухни, для просторных помещений — П-образные варианты или кухни с трапециевидным углом. Чтобы сделать интерьер уникальным, некоторые предпочитают мастерить кухню своими руками. При этом важно обладать базовыми знаниями и умениями, которые позволят выбрать подходящий материал, правильно замерить габариты, продумать декор и наполнение. Рассмотрим подробно схему углового кухонного гарнитура с размерами и узнаем особенности изготовления.

Кухонный гарнитур своими руками

Процесс изготовления кухни можно поделить на несколько этапов: замеры и создание эскиза, снятие мерок и подготовка конструкций, выбор материала и цветового решения.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Снятие мерок

Снятие мерок начинают со стены, вдоль которой будет стоять кухня. Далее измеряют габариты дверных и оконных проемов, высоту комнаты. При проектировании угловой кухни учитывают кривизну поверхности стен, соотношение уровня пола в разных точках. Если в кухне есть арки, углубления в стенах, эркеры и другие особенности, замеряют и их. Важно помнить о местах, где будут располагаться инженерные коммуникации (водопровод, газовое оборудование, электричество), а также вентиляционные отверстия и розетки. Рекомендуется составить проект прокладки труб, учитывать высоту расположения подводов электроэнергии.

Хозяева квартиры заранее продумывают, сколько напольных и навесных ящиков будет в кухне, каков их размер, тип открывания двери. Отмечают, в какое направление она будет открываться — правое или левое, с какой стороны будет расположена. Для маленьких кухонь выбирают откатные двери, для просторных — распашные.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Внимание! Специалисты по изготовлению мебели советуют сразу записывать габариты мебели в блокнот или телефон, не держать цифры в уме. Бывают случаи, когда из-за погрешности в 1-2 см приходится переделывать всю кухню.

Создание эскиза

Изготовление любой мебели начинается с создания эскиза. Для этого пригодятся навыки по черчению или специальные компьютерные программы, например, «КЗ-Мебель» или «Базис-мебельщик». С их помощью создают и проектируют кухни и другую мебель любой сложности. При составлении схемы угловой кухни учитывают индивидуальные особенности помещения. Можно посмотреть эскиз будущего гарнитура в 3D-модели, поэкспериментировать с расстановкой мебели, цветом и декором.

Важно отразить в плане то, где будет стоять бытовая техника: плита, холодильник, посудомоечная, кофемашина и др. Заранее определяют, сколько шкафов будет в кухне, какого размера и наполнения. Если кухню своими руками делают впервые, лучше выбирать простые конструкции, которые легко изготовить, собрать и установить.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Размещение бытовой техники

Основное правило размещения бытовой техники на угловой кухне — создание рабочего треугольника. Холодильник, плита и мойка должны образовывать между собой его вершины. Это соответствует принципам эргономики, позволяет получить удобную и безопасную рабочую зону. Рекомендуемое расстояние между техникой и раковиной — не более 1,2 м. В противном случае уходит много времени на перемещение по кухне.

Опытные хозяйки рекомендуют размещать духовой шкаф на уровне глаз. Это удобно, не нужно наклоняться по несколько раз во время приготовления блюда. Холодильник располагают подальше от батареи и других источников тепла. Если на кухне есть барная стойка, под ней можно установить компактную морозильную камеру. Такой прием экономит место, что особенно актуально для малогабаритных кухонь. Плиту размещают возле рабочей столешницы, подальше от холодильника, дверного проема и окна со шторами.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Внимание! Рекомендуется заранее продумать размещение мелкой бытовой техники. Для хранения блендера, миксера и тостера используют выкатные полки-карусели, их располагают в нижнем угловом шкафу. Кофемашину, микроволновую печь и чайник размещают на столешницах или ставят на специальные настенные полки-органайзеры.

Размещение мебели

Угловую кухню располагают в противоположном от окна углу. Столешницы, шкафы и полки устанавливают вдоль двух противоположных стен. Важно помнить, что допустимая высота установки навесных шкафов — 2,1 м, ширина столешницы — около 600 см. Расстояние от пола до поверхности шкафа составляет примерно 850 см. Главное, при размещении учитывать рост хозяйки: если она невысокая, то и навесные шкафы не устанавливают под потолком, а опускают на 10-15 см ниже. В противном случае придется каждый раз взбираться на табуретку, чтобы дотянуться до верхней полки шкафа и достать нужные продукты или бытовые принадлежности.

Обеденную зону устанавливают в углу возле окна или у свободной стены, это зависит от планировки и площади кухни. В качестве обеденной группы используют кухонные уголки, диваны и софы, табуретки, стулья и скамьи. Для небольшой кухни выбирают квадратные или прямоугольные столы, для просторных — овальные или круглые. Если семья состоит из 2-3 человек, вместо стола используют барную стойку.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Секции

Кухня состоит из верхних и нижних секций. Верхний ряд — это навесные полки и шкафы, в них хранят легкие кухонные принадлежности, текстиль, продукты. Иногда верхние секции используют и в декоративных целях — размещают на них картины, чайные сервизы, вазы. В углу гарнитура устанавливают многоярусную полку-карусель — она вместительна и эргономична. Нижний ряд состоит из напольных шкафов. Они предназначены для хранения крупногабаритной посуды и техники, запасов продуктов. Глубина нижнего ряда соответствует размерам столешницы — 500-600 мм.

Внимание! Помимо верхних и нижних секций, в угловой кухне размещают отдельные модули: буфеты, комоды, шкафы-пеналы. Особенно актуально такая мебель смотрится в старинных или винтажных интерьерах. В буфетах хранят столовые сервизы, в комодах — декор и кухонный текстиль. Шкафы-пеналы благодаря компактным размерам используют для хранения продуктов и мелкой посуды.

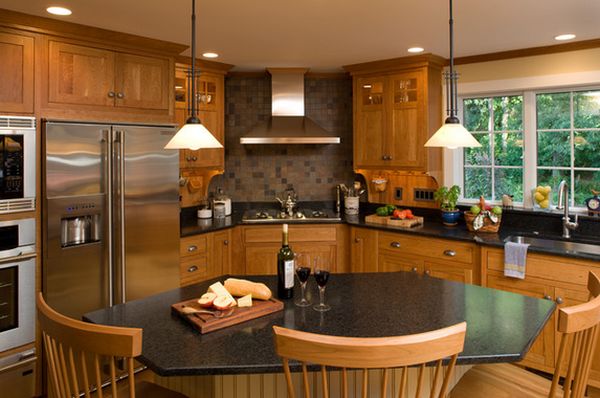

Вытяжка

Кухонную вытяжку размещают над варочной поверхностью, реже — над рабочей столешницей. Расстояние от вытяжки до плиты должно быть не менее 70 см, при этом ширина вытяжки — на 5-10 см больше ширины варочной поверхности. Для угловых кухонь актуальны куполовидные или Т-образные модели. Они имеют открытую рабочую панель, подходят под современные и классические интерьеры. Пользуются спросом выдвижные модели — левосторонние или правосторонние вытяжки. Перед установкой важно убедиться, что выдвигаться она будет без проблем.

Внимание! Как из прямой кухни сделать угловую? Для этого необходимо соединить угол кухни в линейный модуль. Важно предварительно сделать замеры, чтобы обновленный гарнитур вместился в помещение.

Как правильно производить замеры

Специалисты рекомендуют использовать для замера рулетку со стальным полотном. Лучше взять в напарники еще одного человека, чтобы было удобно дотянуться до каждого угла. Во многих домах неровные стены, поэтому замеры производят на трех уровнях высоты — 150, 850 и 2000 мм от уровня пола. В схеме должны быть указаны расстояния от пола и от каждой стены. Если бытовая техника встраиваемая, важно заранее определить ее размеры и записать на отдельном листке.

Раскрой материалов

Перед тем как приступать к раскрою кухни с размерами, важно определиться не только со схемой углового шкафа для кухни, но и с материалом изготовления. Мастера выбирают:

  1. Листы МДФ. Они отличаются прочностью и долговечностью, не деформируются из-за перепадов температур, состоят из экологически чистых компонентов. МДФ не выгорает на солнце, устойчив к чистящим средствам.
  2. Листы ДСП. Они дешевле, однако материал не может похвастаться чистым составом и долгими сроками службы. ДСП используют преимущественно для изготовления кухонь класса эконом.

После выбора материала приступают к карте раскроя. Это документ с информацией о том, какие детали требуется распилить из листа. Карта раскроя показывает, как можно разместить элементы, сколько материала останется. Сделать ее можно самостоятельно на компьютере в программе Cutting или заказать в магазине, где приобретали материал. В карте раскроя указывают размеры каждого шкафа, определяют габариты верха, низа, боковых стенок, кромки, полок и фасада.

Как собрать

Для начала проверяют наличие всех инструментов и материалов. Потребуются шуруповерт и перфоратор с набором разных буров, а также шестигранники, линейки и строительный уровень. Приобретают молотки, саморезы и плоскогубцы, а также утюг для разглаживания кромки.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Процесс сборки кухонных шкафов выглядит так:

  1. Боковую полку устанавливают торцом вверх и проделывают в ней 3 сквозных отверстия (одно посередине и 2 на расстоянии 40 мм от края) с верхней и нижней стороны под деревянные шпатели.
  2. К боковым доскам с помощью саморезов присоединяют крестообразные крепления для дверей. Если шкаф будет оснащен выдвижными механизмами, далее закрепляют рельсы.
  3. Присоединяют к коробу вторую стенку и получают кухонный шкаф. Проверяют его на симметричность, погрешность не должна составлять более 2 мм.
  4. Ко дну шурупами присоединяют ножки, при необходимости регулируют их высоту. Если шкафы навесные, сзади прикрепляют настенную фурнитуру.

После сбора ящиков приступают к установке столешницы. Ее укладывают на шкафчики, оставляя расстояние до стены 3-5 мм. Монтируют столешницу специальными креплениями, зазор декорируют мебельным плинтусом. В углах (в зоне стыка столешниц) помещают металлические планки — они маскируют щель. На завершающем этапе с помощью утюга приклеивают мебельную декоративную кромку.

Крепеж

Сначала крепят нижний ярус кухонного гарнитура, начиная от угла помещения. На стене делают разметку, расстояние между полом и цоколем — не менее 10 см. Важно помнить, что зазоры между шкафами должны быть минимальными. Если пол неровный, рекомендуется приобрести регулируемые ножки, чтобы было легче подобрать оптимальную высоту кухни.

Чаще всего кухонные шкафы крепят к стене с помощью специальных «ушек». Это металлическая деталь, одна сторона которой крепится к ящику, а вторая к стене. К преимуществам такого крепежа относят простоту и небольшую стоимость, к недостаткам — невозможность в дальнейшем регулировать высоту шкафов.

Более распространенный и практичный способ крепежа — с помощью регулируемых навесов. В короб монтируют навесы, закрепленные на монтажной планке. Таким образом, короб можно регулировать вниз-вверх или назад-вперед. Стоят регулируемые навесы дороже «ушек». Верхнюю секцию навешивают не ниже 600 мм от уровня столешницы, периодически выравнивая шкафы с помощью строительного уровня.

Декорирование

Дизайн играет не меньшую роль, чем схема стандартных размеров кухонного гарнитура, выбор материала, процесс замера, сбора и монтажа. Продумывают цветовую гамму на этапе составления чертежа. Для маленьких помещений выбирают белый цвет и его оттенки — сливочный, слоновой кости, жемчужный. Белый цвет визуально увеличивает пространство, делает его более свежим. Для больших кухонь или просторных квартир-студий цветовых ограничений нет.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Чтобы придать кухне нарядный глянцевый эффект, фасады красят эмалевой краской. Это доступный и экологичный материал, среди всех цветов легко подобрать подходящий под тот или иной интерьер. Также используют ламинирование фасадов (горячее прессование), при котором кухня приобретает блестящий и светоотражающий эффект. Глянцевые кухни просты в уходе, выглядят оригинально. Если глянец не нравится, выбирают матовые фасады — они создают камерную и уютную атмосферу. Благодаря пористой поверхности на матовом гарнитуре менее заметны следы от рук и еды.

Как сделать схему угловой кухни: делаем своими рукамиКак сделать схему угловой кухни: делаем своими руками

Внимание! Сделать кухню стильной и уникальной поможет фурнитура: ручки, кромки, рейлинги. Классический гарнитур украсят необычные витиеватые ручки с эффектом «под бронзу», кухню в стиле минимализм — линейные или фигурные строгие варианты. Также украшением послужат крючки и металлические рейлинги — на них размещают специи, полотенца, кружки, столовые приборы.

Заключение

Делаем кухню своими руками — расчет и проектирование гарнитура начинается с определения габаритов. С помощью рулетки определяют размеры кухни, переносят их на бумагу или в компьютерную программу-конструктор. Устанавливают габариты верхних и нижних шкафов, выбирают материал и фурнитуру, заказывают листы ДСП или МДФ. Перед сбором и крепежом кухни важно подготовить подручные инструменты: шуруповерт, саморезы молоток, рулетку, строительный уровень.

При проектировании соблюдают правила эргономики, заранее продумывают место размещения другой мебели и бытовой техники. Не забывают и про дизайн — от выбора цветовой гаммы и декора зависит не только внешний вид кухни, но и настроение домочадцев.

Схемы и чертежи кухни с размерами – как их сделать своими руками

Посетив мебельный магазин, ознакомившись с ценами и видом продукции, очень часто многие решают сделать мебель самостоятельно. Для этого, необходимо, прежде всего, сделать чертёж кухни своими руками. Качественный мебельный гарнитур стоит очень дорого. Причём его размеры не всегда соответствуют имеющейся конфигурации и дизайн угловой кухни.

чертеж кухни чертеж кухни

Готовый чертеж угловой кухни с холодильником

Безусловно, можно сделать заказ мебели, на фабрике, но тогда стоимость будет ещё выше. Поэтому лучшим решением такой проблемы будет самостоятельное изготовление кухонной мебели.

Такой вариант имеет несколько преимуществ:

  • схема помещения будет сделана согласно размерам кухни;
  • максимальное использование площади;
  • оригинальный неповторимый дизайн;
  • экономия денежных средств.
Вернуться к оглавлению

Содержание материала

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу. чертеж угловой кухничертеж угловой кухни

Прежде всего, нужно составить схему помещения, в которой учесть все нюансы кухни. Необходимо продумать расположение бытовой техники. Куда поставить плиту, в каком месте будет установлен холодильник? Как лучше расположить стиральную машину?

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

планировка кухнипланировка кухни

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

угловая кухня угловая кухня

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Вернуться к оглавлению

Как сделать чертёж кухни

После того как были учтены все нюансы, разработан дизайн и подобран цвет помещения, решён вопрос с расположением углового гарнитура, необходимо выполнить все замеры и выполнить чертёж кухни. Для этого нужно определить, что будет входить в кухонный гарнитур. Для углового варианта понадобятся угловая мойка, тумба, верхние секции и свободные ниши. В таких нишах могут располагаться стиральная машина, посудомойка, холодильник или плита.

Сборка кухонного гарнитура может быть вполне успешной, даже если на руках только самая простая схема, сделанная на тетрадном листе. Однако чтобы получить более качественный результат, лучше сделать точный чертёж кухни. Для этого можно воспользоваться очень известной компьютерной программой PRO 100.

кухня в pro 100кухня в pro 100

Разработка дизайна и чертежа кухни в программе PRO 100

При составлении чертежа нужно не забыть о газовой трубе, отметить месторасположение её врезки. Кроме того, необходимо указать, где будет проходить подвод труб для вытяжки.

Чертёж всегда должен иметь максимальные подробности, по которым составляется схема раскроя материала. Её невозможно сделать, не имея списка сборочных деталей, соответствующих каждому мебельному модулю.

Вернуться к оглавлению

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема планировки кухни с диваном. Возникает вопрос: как нарисовать эскиз и оформление кухни в доме?
Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

схема кухнисхема кухни

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать планировку кухни 12 метров, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

При поэтапном составлении чертежа необходимо предварительно решить, куда поставить стол, кухонный шкаф, холодильник, варочную плиту, стиральную машину и посудомойку.

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

Вернуться к оглавлению

Дизайн кухни и его карандашный рисунок

Чтобы карандашом самому нарисовать проект, необходимо сначала получить истинные размеры помещения.

дизайн кухни дизайн кухни

Готовый 3D дизайн и проект кухни

Рисунок делается в нескольких проекциях: вид сбоку, вид сзади и главный вид.

Рисунок интерьера и дизайна кухни-студии должен начинаться с разработки плана с указанием всех размеров. Кроме того, прорисовываются различные выступы и ниши.

Когда создаётся чертёж будущей кухни, обязательно показывается местонахождение бытовой техники, прорисовывается установка мебельного гарнитура. Это, в основном, касается рабочей зоны кухни и столовой. Чтобы проект был законченным, нужно на чертеже показать, как будут проложены инженерные коммуникации, где будут находиться радиаторы.

проект кухнипроект кухни

Вариант проекта и чертежа кухни в специальной программе

От правильного расположения зависит вид будущей планировки.

Когда делается профессиональная планировка, на чертежах показываются магистральные коммуникации, расположение вентилей, которые требуют свободного доступа. Иногда установка бытовой техники не позволяет воспользоваться сделанной разводкой. Для решения такой проблемы применяют гибкие шланги. Чтобы самостоятельно нарисовать интерьер небольшой кухни 6 метров, нужно при размещении мебели, учитывать все коммуникации: газ, воду, электропроводку. Установка мебели не должна мешать их нормальной работе.

Вернуться к оглавлению

Компьютерные программы, предназначенные для разработки рисунка планировки кухни

При разработке дизайна и планировки кухни 20 метров, подбирается: цветовая гамма, стиль и подходящий материал мебели. Для этих целей, было разработано очень много компьютерных программ: PRO 100, Aston dizayn, Sweet Home 3, Google Sketchup, Home Plan Pro. Все они имеют свои недостатки и достоинства, с которыми легко познакомиться в интернете, где даётся полное их описание.

Вернуться к оглавлению

Бытовая техника

Когда происходит поэтапное составление проекта оформления кухни, карандашом показывается местоположение кухонной техники. При этом стиральную машину лучше располагать около мойки, так как ей требуется постоянная подача воды и слив.

Варочная поверхность, должна находиться далеко от холодильника. Компьютерная программа обычно рабочую зону располагает между плитой и мойкой.

Мебель для кухни, должна иметь выдвижные ящики, это намного лучше, чем створки шкафа.

бытовая техника на кухнебытовая техника на кухне

Вариант интерьера кухни со смонтированной бытовой техникой

После поэтапного формирования проекта внизу, разрабатывается верхний проект.

Встроенная вытяжка устанавливается под шкафом. Шкаф, может заменить каминная вытяжка. Над мойкой очень часто устанавливают сушильный шкаф.

Вернуться к оглавлению

Установка холодильника

Холодильник нужно устанавливать подальше от плиты и раковины. На него отрицательно воздействует наличие большой влажности. Очень важно учесть его габариты.

Вернуться к оглавлению

Место установки розеток

Когда электрически розетки правильно расположены в любой комнате, гостиной или кухне, становится уютнее. Сегодня в наших квартирах очень много самой разной бытовой техники, поэтому если заранее не спланировать установку розеток, в помещении появится большое количество удлинителей.

Кухня всегда требует большую подачу электричества, так как на её площади располагается почти вся бытовая техника.

установка розетокустановка розеток

Схема установки розеток на кухне

К великому сожалению, когда планируется эргономичный дизайн угловой кухни, игнорируется разработка плана по установке розеток.

Как результат, возникают большие сложности, когда требуется подключить какой-либо прибор. Чтобы такого не происходило, нужно составить план, на котором указать точное расположение техники.

Установка кухонных розеток не ограничивается только одними стенами. Их можно располагать на рабочем фартуке или прямо на столешнице.

Когда используется встроенная бытовая техника, допускается установка розеток сзади стенок мебели. В этом случае высота установки от плоскости пола не должна превышать 60 см. Чтобы к розетке имелся свободный доступ, в стенках кухонной мебели прорезаются специальные отверстия. По технике безопасности, розетки для встроенной бытовой техники должны располагаться на расстоянии менее одного метра от аппарата. схема установки розетоксхема установки розеток Вытяжка считается стационарной техникой, поэтому для неё монтаж розетки делается выше кухонной мебели примерно на пять сантиметров. Когда устанавливаются розетки, обязательно учитывается местонахождение вентиляционного гофроотвода. Доступ к электросети должен быть свободным, гофроотвод не должен этому препятствовать.

В том случае когда вытяжка встроенная, наилучшим расположением розетки считается внутренняя стенка шкафа. Обычно её монтируют рядом с боковой стенкой, чтобы было легко обойти вытягивающую трубу.

На кухне имеется много приборов, которые не считаются стационарными: миксер, блендер, чайник, электромясорубка, кофейник, аэрогриль и так далее.

Чтобы без труда включать эти приборы, достаточно смонтировать три свободные розетки. Их необходимо устанавливать в самых доступных местах. Больше всего для этого подходит столешница, иногда используют кухонный фартук.

чертеж кухни с розетками чертеж кухни с розетками

Чертеж угловой кухни с вытяжкой и местами расположениями розеток

Чтобы подключить светильники, розетки располагают выше кухонного гарнитура. Большой популярностью также пользуется розеточный блок, имеющий выдвижную конструкцию. Он обычно устанавливается внутри кухонных шкафов.

Электрические розетки, запрещается устанавливать:

  • над мойкой;
  • выше плиты;
  • на стенках шкафов, имеющих выдвижные ящики;
  • сзади встроенной бытовой техники.

Обозначение розеток на чертежах

Не существует особого обозначения розеток. Оно имеет условный характер. Обычно делается схематическое изображение установки розетки, показывается её заземление. На схеме изображение розеток делается в форме двух точек.

размещение розетокразмещение розеток

Размещение розеток на чертеже кухни

Это может быть окончание провода, иногда квадрат, с изображением двух точек.

На схеме, местонахождение розеток и их изображение устанавливается ГОСТом 21.608-84. Штепсельные розетки, согласно этому документу делятся на несколько групп:

  • открытая установка;
  • закрытый вариант;
  • розетки, имеющие выключатель.

Фартук и установка розеток

Когда делается капитальный ремонт угловой кухни, очень редко составляют проект электрической проводки. Большинство считает, что тратиться на такую работу не стоит. Однако чтобы впоследствии не была испорчена финишная отделка, лучше заранее продумать будущую установку розеток. Именно поэтому лучше всего сделать подробный эскиз монтажа розеток.

Количество розеток

Подсчитать нужное количество точек электропитания очень просто. По проекту известно, сколько приборов будет иметь рабочая зона на плане кухни в доме. Добавляем к данному количеству пару вспомогательных розеток, и проблема решена.

Более сложной задачей, является расчёт количества розеток, которые можно иметь на одной линии, ведь для некоторых электроприборов необходимо прокладывать отдельный провод. электропроводка на кухнеэлектропроводка на кухне Для освещения кухни используют самые разные светильники. Для них монтируются отдельные выключатели. Но иногда очень сложно установить такой прибор. В этом случае на помощь приходят розетки, которые устанавливаются на высоте 20 см над поверхностью пола. Если крепление проходит над столешницей, расстояние до розетки должно быть не менее 11 см. На аналогичной высоте располагаются розетки для вытяжного шкафа.

кухонный гарнитур своими руками, схемы и проект с размерами для изготовления мебели, как рассчитать стандарт для всех шкафов

Помните сакраментальное: «Именно обувь делает женщину женщиной»? Основательно перефразировав, можно сказать: именно кухня любого размера является сердцем любой квартиры. Уютная атмосфера и ароматные запахи делают ее центром притяжения всей семьи. Но только в том случае, если там царит чистота, а обстановка радует своей эстетичностью и функциональностью. Речь в данном случае идет о кухонном гарнитуре и важности изначально сделать правильно чертеж и расстановку мебели.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье. Про модульные кухни эконом класса можете прочитать перейдя по данной ссылке.__

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:

  • PRO-100 – считается одной из самых понятных и удобных в применении;
  • KitchenDraw;
  • К3-Мебель;
  • Базис-Конструктор-Мебельщик;
  • Woody.

Графический 3D редактор, каковыми являются эти программы, избавит от долгого и тщательного вычерчивания будущих шкафчиков и тумбочек на бумаге. Несоблюдение точных размеров приведет в итоге к заставленному колченогими и косыми предметами помещению.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

  1. Измерить основные параметры помещения, учитывать не стандартные размеры.
  2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
  3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
  4. Обозначить дверной и оконный проемы.

__

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

  1. Длина и ширина помещения.
  2. Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Размещение бытовой техники

Один из важных этапов при создании эскиза – грамотное размещение крупной бытовой техники: плиты и духовки, холодильника, посудомоечной, стиральной машин, выбрать размеры мойки.

Необходимо соблюдать ряд непреложных правил. Холодильник не должен располагаться рядом с плитой, иначе он может выйти из строя раньше отведенного ему срока. Еще одно нежелательное соседство – плита и мойка. Они должны располагаться не ближе полуметра друг от друга. Брызги воды могут не только негативно сказаться на состоянии плиты, но и угодить в розетку, поэтому стоит рассмотреть вариант с выдвижными розетками для столешницы. А это уже грозит коротким замыканием и выходом из строя дорогостоящей кухонной техники.

Агрегаты для стирки и мытья посуды логично разместить в непосредственной близости от труб водоснабжения. Как выбрать мойку из искусственного камня можно узнать в данном материале.

Как расположить мебель

Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать маленький угловой гарнитур, но нужно точно подобрать размеры шкафов. Угловые кухни маленького размера позволяют максимально сэкономить пространство.

Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.

Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов проектов кухни. В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство. При этом будут учтены все нюансы – расположение отверстий, фурнитуры, выдвижные элементы. Все должно открываться без усилий, чтобы обеспечить доступ к внутренним поверхностям напольных и навесных шкафов, а также к светильникам для шкафов.

Секции (модули)

Кухонный гарнитур – это конструкция, состоящая из секций:

  • секции верхнего ряда;
  • секции нижнего ряда;
  • отдельные модули.

__

Верхний ряд – это навесные шкафы. Их параметры зависят от размеров кухни. Высота шкафов может варьироваться от 300-400 мм до метра. Глубина их соответствует размеру сушки для посуды и равна стандартным 300 мм
Параметры нижней секции должны быть удобны человеку, который чаще всего находится на кухне, соответствовать его росту. Как правило, высота столешницы от пола составляет 850 мм. Для человека нестандартных размеров применимы другие эргономические требования. Можно отойти от стандартных размеров в сторону их увеличения. В этом случае лучше выбирать кухню со встроенной бытовой техникой, так как ее легко разместить на комфортном для человека уровне.

Глубина нижней секции соответствует размеру столешницы. Как правило, она равна 600 мм, соответственно, глубина шкафов – на 50 мм меньше. На ширину секции влияет выбор фурнитуры. Как выбрать столешницу для кухни можно узнать в данной статье.

Вытяжка

От размеров подвесной вытяжки, располагаемой над плитой или под полками зависит ширина верхней секции. Минимальное расстояние от секции вытяжки до электроплиты – 700 мм, до газовой плиты – на 100 мм больше.

Расчет размеров кухонного шкафчика (глубина, ширина, высота)

При расчете размеров кухонных шкафчиков следует учитывать следующие нюансы. Наиболее эргономичная высота расположения навесных полок над столешницей – не больше 100-110 мм.

Для человека более внушительного роста можно прибавить с десяток миллиметров. Минимально допустимая высота нижней полки – около 450 – 500 мм. В противном случае будет затруднен доступ ко всей поверхности столешницы. Стандартная высота нижней секции (напольных шкафов) – 850-900 мм. Этот размер соответствует стандартным параметрам бытовой техники, что важно учитывать, когда вы создаете дизайн онлайн.

Ширина шкафов может составлять от 20 до 90 см, в зависимости от выбранного проекта. Глубина – 450-550 мм.

Основной ориентир высоты шкафчиков – высота оконного проема.

Просмотрите видео инструкцию как сделать кухню своими руками:

Как правильно производить замеры

Одним из основных параметров, учитываемых при конструировании кухонных шкафов, является минимальный размер по длине. Увеличение этого параметра может привести к тому, что готовое изделие может не уместиться на предназначенном для него месте. Лучше всего отнять дополнительно еще 10 мм от полученного минимального размера. Это поможет избежать неприятных несостыковок.__

Необходимо проверить соответствие прямых углов положенным 90 градусам. При выявлении больших расхождений в проекте этот нюанс должен быть обязательно учтен. Исправить ситуацию можно, например, используя планку-зашивку.

При проведении замеров необходимо учитывать толщину панелей и дверок на шкафах. Неровность стен может стать помехой при навеске шкафов. В этом случае выходом станет увеличение зазора между ящиками.

Раскрой материалов по проекту

Данную операцию можно, конечно, произвести самостоятельно, соблюдая предельную точность. Но это достаточно большой риск. Даже при соблюдении всех необходимых правил и мер предосторожности что-то может пойти не так, и мебель окажется непригодной для использования. Поэтому раскрой плит лучше заказать в специализированном мебельном цехе за вполне вменяемые деньги. Так все же будет вернее и не приведет к ненужным тратам.

Вам понадобится наглядный пример как сделать кухню:

Как собрать угловой или стандартный шкаф

Сделан эскиз, выбран подходящий материал для шкафов, определено расположение бытовой техники. Теперь необходимо собрать комплект.

Сначала горячим утюгом необходимо окромить все детали, обрезав потом ненужное ножницами и обработав наждачной бумагой.__

Крепеж

На фасадах отмечаются места для крепежа и проделываются отверстия. Все детали должны быть промаркированы. В процессе сборки можно сразу после соединения горизонтальных и вертикальных поверхностей вставить в шкаф все ящики и полки. Монтаж фасадов осуществляется в самом конце. При этом конструкция должна лежать на полу. Дверцы крепят в открытом состоянии.

Монтаж нижней секции регулируется по уровню, чтобы получить безукоризненную горизонтальную поверхность. Столешница крепится к нижней секции саморезами. После этого проделывают отверстия для мойки и плиты.

Верхнюю секцию навешиваем не ниже 600 мм от уровня столешницы. На стене необходимо прикрепить монтажную шину. При навешивании необходимо выровнять шкафы по всем направлениям.

Как закончить кухню, наглядная инструкция:

Декорирование фасада шкафа на кухне

Для придания привлекательного внешнего облика готовому кухонному гарнитуру можно использовать такие несложные приемы, как покраска, лакирование, роспись или замена фасадов . Кроме того, отдельные элементы гарнитура могут быть отделаны специальной пленкой и тканью. Все необходимые расходные материалы в большом количестве присутствуют на прилавках мебельных и художественных магазинов. Итак, кухня мечты это вполне реально и совершенно недорого.__

Всего лишь несколько советов и толика усердия и на вашей кухне, интересный и созданный вами эксклюзивный гарнитур. В других наших статьях вы можете ознакомится с маленькими кухонными уголками.

дизайнерских идей и практических применений для угловых кухонных шкафов

Хотите максимально использовать свою кухню? Тогда не теряйте места. Кухонные шкафы угловые хороши в этом. Они могут быть размещены в областях, которые обычно остаются пустыми, так называемые мертвые пространства, и они могут выполнять различные функции. Для начала, они добавляют дополнительное пространство для хранения на вашей кухне. Тогда есть и другие способы, которыми они могут быть полезны.

Встроенная микроволновая печь и телевизор.

Посмотреть в галерее

Не ставьте микроволновую печь на прилавок.Занимает много места. Вместо этого, возможно, вы сможете интегрировать его в дизайн своего углового шкафа и, пока вы занимаетесь этим, возможно, вы сможете найти там место для телевизора.

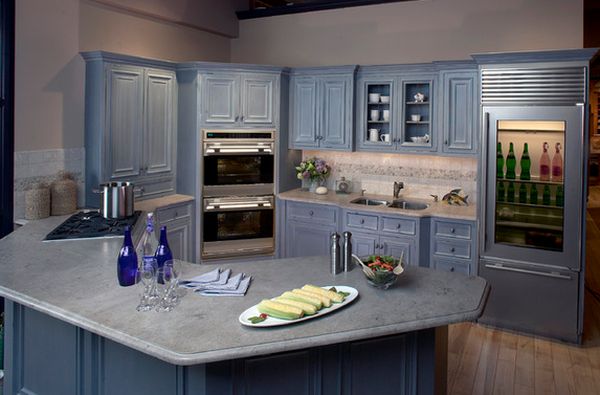

Встраиваемая техника.

Посмотреть в галерее

Угловой кухонный шкаф - это также отличное место для встроенных приборов, таких как духовка. Он легко доступен и имеет практически идеальные размеры.

Техника гаражная.

Посмотреть в галерее

Спрячьте свои мелкие приборы, такие как кофеварка или кухонный комбайн, в углу, за закрытыми дверями.

Стеклянные двери и акцентное освещение.

Посмотреть в галерее

Разработать угловой кухонный шкаф с прозрачными стеклянными дверцами и превратить его в своеобразную витрину. Не забудьте про освещение. Это было бы похоже на мини-галерею.

Открытые полки.

Посмотреть в галерее

Если вы не хотите, чтобы угловые шкафы проходили до самого прилавка, вы можете выбрать открытые полки. Таким образом, вы все равно можете использовать пространство счетчика, и вы получите много дополнительного хранилища.

Угловая кладовая.

Посмотреть в галерее

Практической идеей также может быть превращение одного из углов вашей кухни в открытую кладовую с угловыми полками и шкафами для ее обрамления.

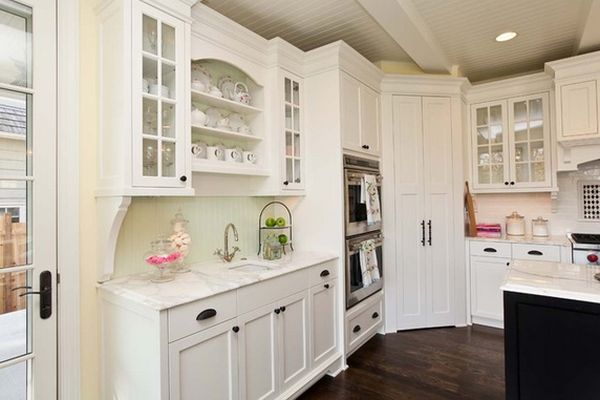

Скрытая кладовая.

Посмотреть в галерее

И если вы не хотите иметь открытую кладовую, которую могут видеть все, вы можете спрятать ее за закрытыми дверями. У вас может быть небольшая угловая кладовая с параллельными полками от пола до потолка.

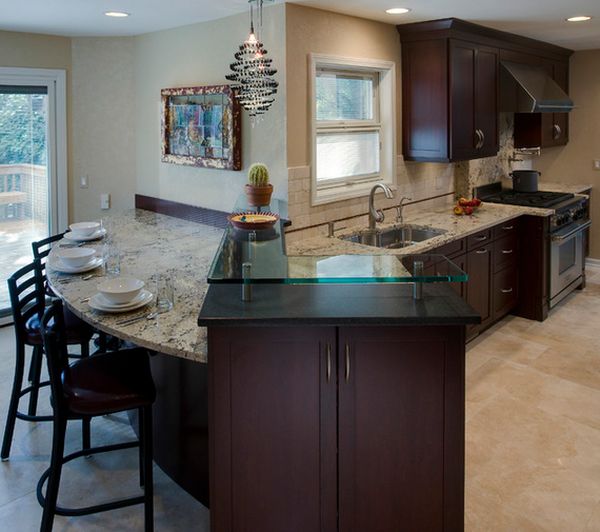

Угловой остров.

Посмотреть в галерее

Изготовленный на заказ кухонный уголок также легко помещается во внешнем углу. Это может быть расширение для прилавка, и вы можете создать его с колесиками, чтобы вы могли перемещать его, если вам нужно место.

Античный шкаф.

Посмотреть в галерее

Угловой шкафчик может быть антиквариатом, и вы можете использовать его как акцент для кухни. Ярко-зеленая отделка, как эта, выделяет ее.

Угловая варочная панель.

Посмотреть в галерее

Переместите зону приготовления пищи в угол кухни. У вас будет легкий доступ к прилавкам, прилегающим к углу, и это также кажется хорошим местом для капюшона.

Выдвижной склад.

Посмотреть в галерее

Если вы хотите разместить в углу нижние шкафы для хранения, вы должны рассмотреть выдвижные полки, чтобы вам не пришлось мучиться с поиском нужного вам предмета. во тьме.

Ленивые Сьюзен.

Посмотреть в галерее

Lazy Susans - отличная идея для угловых кухонных шкафов. Они позволяют вам просматривать и вынимать нужный вам предмет, даже если он находится сзади.

Угловые ящики.

Посмотреть в галерее

Когда дело доходит до угловых ящиков, есть несколько вариантов на выбор. Этот тип удобен, если вы хотите сохранить четкий и цельный дизайн вашей кухни, хотя внутри не так много полезного пространства.

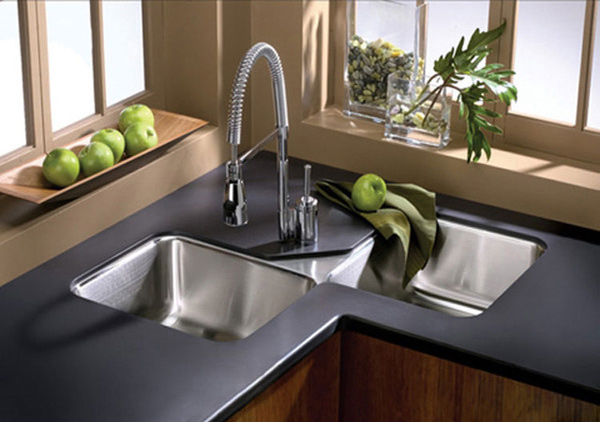

Угловая мойка.

Посмотреть в галерее

Рассмотрим размещения раковины в углу кухни. Убедитесь, что вы можете удобно сидеть во время использования и планировать остальную часть макета вокруг него.

Два комплекта окон.

Посмотреть в галерее

Вы также можете не устанавливать настенные шкафы или полки в углу, а вместо этого иметь два комплекта окон для лучшего освещения. Вы можете поставить раковину в этом углу.

Подвесные светильники в углу.

.
30 угловых ящиков и решений для хранения для современной кухни

Неудивительно, что кухня часто является одной из первых комнат, о которых думает большинство домовладельцев, прежде чем совершить покупку или приступить к ремонту. Это одна комната дома, где форма и функциональность должны быть идеально сбалансированы для достижения наилучшего результата. Слишком много внимания уделяется одному из аспектов, а другой страдает. А поскольку большинство из нас не наделены гигантскими кухнями и множеством помещений, полки и варианты хранения становятся неотъемлемой и неотъемлемой частью функционального дизайна кухни.В этой обстановке, где важен каждый дюйм, угловых выдвижных ящика хорошо и по-настоящему держат свое!

Современная кухня середины века с великолепными серыми шкафами [Дизайн: Flavin Architects]

Существует множество способов использования этого кухонного уголка. Но немногие дополнения доставляют так же как угловые ящики и с точки зрения стиля и с точки зрения эргономики. Они кажутся намного более удобными, чем традиционные полки, и со многими современными чудесами, смещающимися каждый день, нет недостатка вариантов.Поэтому, прежде чем обсуждать планы на новую кухню (или быстрый ремонт старой), ознакомьтесь с этими 30 эффективными и экономными решениями .

Все о максимизации пространства

Очевидно, что есть несколько разных способов максимизации этого маленького угла, созданного вашей Г-образной кухонной рабочей станцией, но немногие кажутся лучше выдвижных ящиков, которые удобно выдвигаются. Они определенно побеждают те глубокие, традиционные шкафы, которые иногда заставляют вас опуститься на четвереньки, чтобы найти этот дополнительный горшок или кастрюлю.С глянцевыми и универсальными современными угловыми выдвижными ящиками, которые легко выдвигаются, вам больше никогда не придется преодолевать трудности. Популярные модели от таких как Blum быстро становятся фаворитами среди дизайнеров и домовладельцев.

Угловые ящики-бабочки на кухне помогают убрать лишние кастрюли и сковородки [Дизайн: СВЕА КУХНИ] Кухня в стиле шейкера с L-образной планировкой увеличивает пространство для хранения благодаря выдвижным ящикам в углу [Дизайн: Nouvelle Cuisine] Угловые ящики увеличивают пространство для хранения вашей кухонной рабочей станции [Дизайн: выдающийся дизайн интерьера]

Не каждый может поставить эти стильные, элегантные и изысканные угловые ящики, которые значительно облегчат вашу жизнь на кухне.Убедитесь, что ваш кухонный подрядчик может предоставить эти индивидуальные решения в стиле по вашему выбору, чтобы вы не остались разочарованы. Внутреннюю часть ящиков можно настроить с помощью различных отделений, перегородок и других функций, чтобы на вашей новой кухне все было гораздо более организованно и без помех.

Угловые выдвижные ящики из дерева для традиционной кухни и за ее пределами [Дизайн: Simpson Cabinetry] Расширьте свое кухонное хранилище стильными угловыми ящиками [Дизайн: The Woodshop of Avon] Умные угловые ящики - необходимость в L-образной кухне [Дизайн: Иерархия, Архитекторы + Дизайнеры] Замените эти устаревшие кухонные ящики стильными современными версиями! [Дизайн: Glenvale Kitchens] Шикарная кухня привносит очарование Старого Света в современную обстановку [Дизайн: Кухни Живые]

Цвет, стиль и креативность

Как мы упоминали ранее, проектирование идеальной кухни - это умный брак между эффективностью и эстетикой.Ваши угловые ящики не должны быть скучными и скучными только потому, что они невероятно полезны. Фактически, большинство этих ящиков могут легко смешаться с шкафами и полками рядом с ними, чтобы создать идеальный образ. Фронт ящика можно настроить, выбрав материал и цвет по вашему выбору. Эти угловые ящики подойдут практически для любой темы и стиля - от кухонь с глянцевыми минималистичными шкафчиками до просторных пространств с деревянными шкафами.

Система кухонных угловых ящиков от Blum с дизайном, который соответствует шкафам рядом с ним [Дизайн: Brilliant SA] Пышные угловые ящики крадут шоу на этой кухне [Дизайн: Grace Blu Designs] Персонализируйте эти угловые ящики в соответствии с вашими потребностями [Дизайн: Glenvale Kitchens]

Когда дело доходит до угловых ящиков, те с изогнутой передней частью - это те, которые, кажется, крадут шоу, добавляя легкую геометрическую красоту на кухню.На современных кухнях, где преобладают чистые прямые линии, эти уникальные ящики не только привносят контраст, но и превращаются в универсальных экономителей пространства, которые будут служить вам долгие годы…

Кухня в деревенском стиле с угловыми ящиками, которые дополняют ее стиль [Дизайн: Элементы Бетон] Выдвижные угловые выдвижные ящики для современной кухни оливкового цвета [Design: Kristina Crestin Design] Изогнутые ящики хорошо работают и в углах [Дизайн: Натали Дю Буа] Гладкий современный взгляд на стильные угловые ящики [Дизайн: Glenvale Kitchens]

планируется до совершенства

Если вы предпочитаете более традиционный подход к угловым выдвижным ящикам, то кухни ниже для вас.Вместо того чтобы выбирать более современные ящики с их индивидуальным выдвижным дизайном, вы можете выбрать традиционный маршрут старых добрых ящиков в углу с дополнительными полками и складскими уголками над ними. В то время как некоторые предпочитают сочетание шкафов и ящиков для установки в углу, другие также оставляют место для всего: от микроволновки до маленького телевизора над простыми ящиками!

Угловой микроволновый шкаф на кухне с полками сверху и ящиками внизу [Дизайн: Donna DuFresne Interior Design] Современная кухня с оттенком древесного, деревенского шарма [Дизайн: Leo Claudio Cabinets] Эклектичная кухня умело использует угловое пространство [Дизайн: Nest Pretty Things] Кухня в стиле фермерского дома с элегантными угловыми шкафами [Дизайн: Katahdin Cedar Log Homes] ,
дизайнерских идей, которые демонстрируют новый угол!

Есть много мелочей, которые вы можете сделать по-другому, чтобы придать интерьерам вашего дома неповторимый и неповторимый вид. Когда речь идет о дизайне кухни, в большинстве домашних хозяйств очень важно освободить место для рукояти. Кухня - одно из тех пространств, где функциональность, вероятно, более важна, чем форма. Поскольку в большинстве современных домов и студий площадь пола является абсолютной премией, такое дополнение, как угловая раковина на кухне, приносит с собой множество преимуществ.

Эргономичная современная кухня белого цвета со стильной угловой раковиной

Кухонные угловые мойки могут изменить динамику вашей кухни и привнести с собой совершенно новую визуальную привлекательность. Сказав это, действительно ли правильный вариант для вас? Читайте дальше, чтобы узнать о плюсах и минусах кухонных угловых раковин, когда вы просматриваете несколько великолепных домов, которые вписались тогда без проблем.

Шикарная современная кухня с полированной поверхностью и умной угловой мойкой Компактная угловая мойка на кухне с темной столешницей и белыми шкафами

от Freedom Design

Современная кухня великолепного зеленого цвета с угловой раковиной

от Harrell Remodeling

Шкафы из матового стекла и угловая раковина придают неповторимый вид этой современной кухне Контролируйте количество света, которое вам нужно, работая в угловой раковине с красивыми шторами

от Arlington Home Interiors

Гладкая современная кухня с угловой раковиной

Лори Деннис

Когда важен каждый дюйм!

Существует множество небольших кухонных планировок, в которых часто используется угловая раковина для создания визуально большего пространства.Угловые кухонные мойки гарантируют, что столешницы не сломаны, и, следовательно, они не выступают, создают более плавное пространство, но также обеспечивают более длинную рабочую станцию ​​без каких-либо разрывов. Поскольку угловое пространство в большинстве компактных кухонь не может быть потрачено впустую (в отличие от более щедрых конструкций), компактная раковина в этом забытом уголке подойдет как нельзя лучше!

Позвольте подвесным светильникам вступить во владение после заката, пока вы работаете в своей угловой раковине

by Lake Country Builders

При таком взгляде работа на угловой раковине на кухне никогда не будет скучной!

от Tervola Designs

Спортивная угловая раковина не означает, что она должна быть единственной, так как вы можете добавить еще одну раковину на кухне, если у вас достаточно места.Это предлагает хорошее сочетание уникальной формы и простой функциональности, которая просто бесподобна.

Добавление угловой раковины к существующему кухонному пространству может помочь не только

by Hometown Building

Красивая традиционная кухня, которая использует угловое пространство до совершенства

by Curb Appeal Renovations

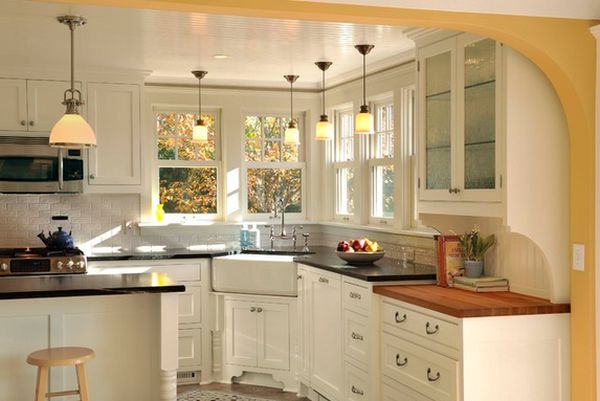

Мансардное окно над угловой раковиной обеспечивает много света Стильный способ встроить угловую раковину в небольшую кухню

Дженнифер Брауэр Дизайн

Драматический и Динамичный

Гибкость дизайна и инновационный план - вот что угловая раковина приносит на кухню.Размещая раковину в углу, в оставшейся части пространства остается достаточно места для добавления единиц хранения. Время от времени, однако, размещение посудомоечной машины может быть настоящей проблемой, поскольку сидение рядом с угловой раковиной с открытой дверцей может сделать движение по кухне немного неудобным. Есть те владельцы домов, которые также считают, что уборка после установки угловой мойки намного сложнее из-за ограниченного досягаемости.

Угловая мойка занимает место под окном, которое в противном случае было бы потрачено впустую

от Sara Ingrassia Interiors

Достаточно естественная вентиляция идеально подходит для работы на углу мойки

Джоанн Кэннелл Дизайн

Хотя с точки зрения «стиля» угловая раковина может придать кухне свежесть, она также может отнять некоторое удобство, поскольку чаще всего при работе с ней «ограничено пространство для локтей».Если вы получаете дополнительную помощь от членов вашей семьи, то на углу может стать еще больше людей.

Посудомоечная машина прямо рядом с угловой раковиной может быть трудно работать с порой

Николас Мориарти Интерьеры

Великолепная кухня драпированная в деревянных тонах с угловой раковиной Многоуровневая традиционная кухня с маленькой угловой угловой раковиной Интересный способ добавить всплеск цвета рядом с угловой раковиной

от Le Chic Maison

Зажги это как раз прямо

Мы всегда утверждали, что освещение - это почти то, что создает или разрушает внешний вид любого внутреннего пространства.Поскольку большинство домовладельцев предпочитают устанавливать угловую раковину у кухонного окна, там обычно достаточно естественной вентиляции. Это разумный и практичный выбор, поскольку у вас есть не только прекрасный вид для наслаждения и обильный свежий воздух, но и естественный свет по-прежнему является лучшим источником для работы. Но установка подвесного светильника над угловой раковиной более или менее становится необходимостью, так как вам все еще нужен сфокусированный свет в районе после захода солнца.

Современная кухня с темным дубовым шкафом и компактной раковиной в углу

от Jason Ball Interiors

Прекрасное освещение подчеркивает красоту этой элегантной кухни в белом

Если в углу вашей кухни есть пара огромных окон, из которых открывается панорамный вид на что-то живописное, то угловая раковина действительно может быть идеальным вариантом.Хотя он идеально подходит для небольшой кухни, которая нуждается в эргономичных решениях, он может не подходить для тех, кто наделен большим и роскошным кухонным пространством и предпочитает функциональность выше отличительной формы.

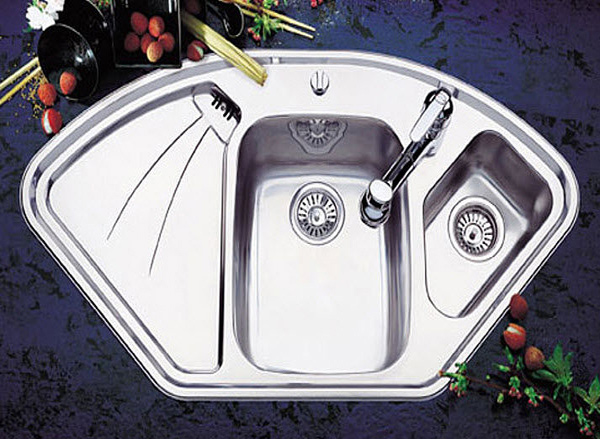

Угловая сплит-раковина на компактной и компактной кухне

Бекки Шенкл

Большие окна делают работу на угловой раковине на кухне намного более освежающей!

Керри Л. Келли

Традиционная кухня с несколькими раковинами Кухня в прохладном синем спортивном уголке

Ади Татарко

,

15 классных угловых дизайнов кухонной раковины

Ранее мы уже демонстрировали конструкции кухонных раковин с двойными раковинами. Сегодня мы представим список из 15 дизайнов кухонных раковин Cool Corner, которые соблазнят вас рассмотреть небольшие помещения.

Большую часть времени кухонные мойки располагаются между холодильником и плитой. Но фотографии, которые мы покажем вам в этом посте, позволят вам найти конструкции раковин, подходящих для небольших кухонных помещений.

Особенности, которые мы имеем сегодня, будут из различных материалов, таких как нержавеющая сталь, керамика и даже специализированный пластик.Они также бывают разных типов полигонов и либо поставляются с сушилкой, держателем для мыла или дозатором, либо просто с простым дизайном кухонной раковины.

Посмотрите на проекты, которые мы перечислили здесь для вас!

Фиолетовый Дом

Corner Kitchen Sink Designs

Александра Рыбарова

Эта современная модульная кухня, безусловно, потрясающая и действительно привлекательная для глаз. Фиолетовый цвет шкафов хорошо сочетается с белыми счетчиками и черной угловой кухонной раковиной.

Угловая мойка из нержавеющей стали

stainless kitchen sink

Owell Отделочный материал

Эта кухонная раковина из нержавеющей стали имеет уникальный разрез и сито на боку.Его дизайн современный и выглядит великолепно благодаря блестящей отделке и прекрасной задней панели!

Современная кухонная мойка

hexagon stainless corner sink

Эта угловая раковина из нержавеющей стали с шестигранной формой отличная форма из-за того, что вы можете делать с боков.

Угловая кухонная мойка

dark sink

Столешница этой кухни отлично сочетается с темным цветом кухонной раковины. Готов поспорить, что кухня отлично смотрится с этой милой угловой кухонной раковиной

Угловые кухонные мойки под углом

Affordable Renovations

Affordable Renovations UK позаботились о том, чтобы даже если взглянуть на этот крошечный уголок на кухне, он выглядел супер ошеломляющим и слишком освежающим! Все выглядит блестящим и чистым!

Дахаб Кухня

corner sink

Форма этой угловой раковины аналогична другим, представленным в этом списке, они просто очень разных размеров и цветов, как, например, этот, он бежевого цвета и, конечно, хорош из-за темных счетчиков.

Угловая кухонная мойка

sink backsplash

Доступные Ремонт Великобритании

Какой уникальный крой для угловой мойки! Сочетание цвета кухонной раковины и прилавка и соответствия с защитной поверхностью - выглядит изысканно и чисто!

Угловая кухонная мойка со шкафом

Corner Kitchen Sink Designs

Alibaba

Эта керамическая кухонная раковина с двумя раковинами является заклинателем между шкафом, прилавком и ящиками. Используемая цветовая палитра - это все оттенки земли, которые позволяют нашим глазам отдыхать.

Угловая Кухня

basin draining area

Еще один заклинатель из доступной реконструкции Великобритании! Посмотрите на раковину в сочетании с областью слива и держателем для мыла. Красивая раковина со всеми ее преимуществами!

Монако

functional design

Monaco - это угловая мойка с четкой формой, которая не является жертвой модных причуд. Функции являются инновационными и практичными.

Маленькая кухонная мойка

modern faucet design

Кухня Дахаб

Эта кухонная раковина с современным дизайном смесителей - потрясающая; Кроме того, благодаря гладкому черному цвету, используемому для светильника.Цвет наверняка всплывает!

Афин

clean lines

Archi Expo

По словам дизайнеров, Athen - это угловая раковина с впечатляющей простотой и четкими линиями. Раковина с духом, который удовлетворяет все потребности.

Topmount Угловая Чаша

dual basin

Мойка Houzer

Посмотрите, насколько полезна эта угловая мойка с двумя раковинами. Он изготовлен из прочной нержавеющей стали с оптимальным сочетанием никеля и хрома, что делает его более устойчивым к коррозии и пятнам!

Угловая кухонная мойка

stainless

Кухонный уголок Sinkz

Вот еще одна кухонная раковина из нержавеющей стали, обычно используемая для углов, в которой есть все необходимое для приготовления пищи для приготовления пищи, мойки, сушки и тому подобного.

Современная Кухня

Corner Kitchen Sink Designs

KM Ремонт

У этой уютной кухни есть свои плюсы - довольно выровненная плитка метро, ​​кленовая стойка и потрясающая кухонная раковина! Кто бы не этот?

Проекты могут быть доступны в ваших магазинах оборудования, и вы будете поражены широким спектром дизайнов, доступных в местных магазинах оборудования. Замечательная вещь о получении их на месте, это большая экономия, которую вы можете получить, а не покупать их в другом месте.Хотя, конечно, мы можем получать все больше и больше лучших дизайнов за пределами наших городов. В любом случае, мы надеемся, что вы получили вдохновение и мысли от наших 15 дизайнерских дизайнов кухонной мойки Corner, а когда у вас будет возможность, ознакомьтесь с 15 фантастическими моделями современных смесителей!

,
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
