Гриндер ленточный чертежи. Полный комплект с размерами.

В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера для сборки своими руками. Данный ленточно-шлифовальный станок предназначен для работы под шлифовальную ленту длиной 915мм и шириной 50мм. Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.1кВт, а так же на двигатели АИР 63B2 мощностью 0.35кВт/0.55кВт в исполнении с фланцем.

Состав комлекта ленточного гриндера Хозяин для сборки своими руками

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН для самостоятельной сборки.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера
5.	Шкив приводной ленточного гриндера.
6.	Ролик прямой ленточного гриндера 2шт.
7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.
9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Изготовления деталей рамы гриндера мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах гриндера, можно собрать станок своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки — распечатать в формате 1:1 и приклеить.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки своими руками натяжителя гриндера потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы ленточно-шлифовального станка рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера для сборки своими руками

Чертеж механизм натяжителя ленточного гриндера для сборки своими руками

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Чертеж столика ленточного гриндера Хозяин

Чертеж опорный столик и упорная плита гриндера для сборки своими руками

Токарные работы лучше всего доверить опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Токарный комплект для сборки гриндера своими руками можно заказать у нас: Токарный комплект для сборки гриндера

Чертеж шкива ленточного гриндера для сборки своими руками

Чертеж прямого ролика ленточного гриндера Хозяин

Чертеж ролик прямой для ленточного гриндера для сборки своими руками

Чертеж ролика-бочки ленточного гриндера Хозяин

Чертеж Ролик-бочка для ленточного гриндера для сборки своими руками

Чертеж оси ролика ленточного гриндера Хозяин

Чертеж ось ролика ленточного гриндера для сборки своими руками

Чертеж втулки натяжителя ленточного гриндера для сборки своими руками

Чертеж втулка натяжителя ленточного гриндера для сборки своими руками

Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт. , в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Сборочные чертежи ленточного гриндера Хозяин

Сборочный чертеж ленточного гриндера для сборки своими руками (Вид 1)

Сборочный чертеж ленточного гриндера для сборки своими руками (вид 3)

Сборочный чертеж ленточного гриндера для сборки своими руками(вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками, выкладываем в файле спецификация.

Спецификация крепежа к чертежу ленточного гриндера для сборки своими руками

Спецификация метизов к чертежам для ленточного гриндера для сборки своими руками

Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера «Хозяин» векторном формате для печати в хорошем качестве выкладываем отдельным файлом

Чертежи ленточного гриндера для сборки своими руками в формате dwg с размерами

Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.

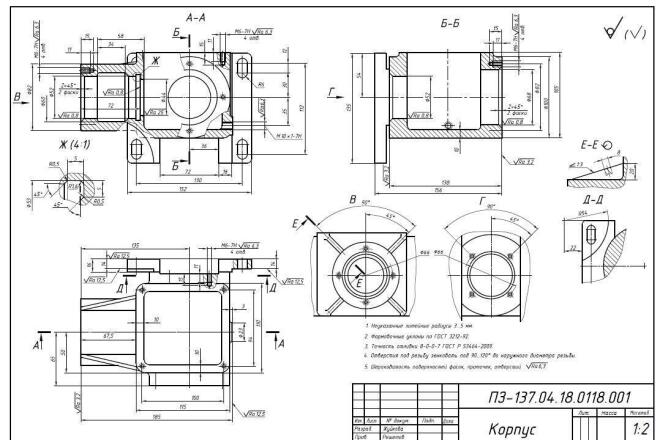

Чертеж детали в трех видах с размерами на заказ в Москве

Технические чертежи наряду со схемами относятся к группе конструкторских документов. Основное назначение — предоставить параметры простых и сложных деталей, конструкций для производства и последующего использования. Независимо от сложности разработчики стремятся выполнять чертежи с размерами оптимальным образом, учитывая стандарты ГОСТа, ЕСКД, дополнительные технические требования, рекомендации.

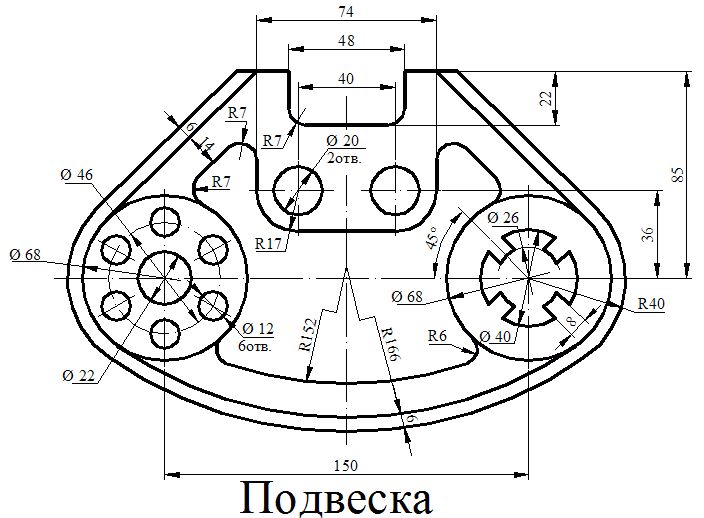

чертеж по образцу детали

Чертеж детали в трех видах с размерами включает графические, компоненты. Особый графический язык позволяет добиться более полной передачи информации. С помощью стандартизированных носителей информации (особых цифр, букв, знаков) передаются подробные данные об объекте — структуре материала, форме. Например, отдельные обозначения разработаны для гуммированных из металла, листовых, гнутых деталей из металла. Графика выполняется двумя методами: вручную, с использованием компьютера, с помощью профессионального программного обеспечения.

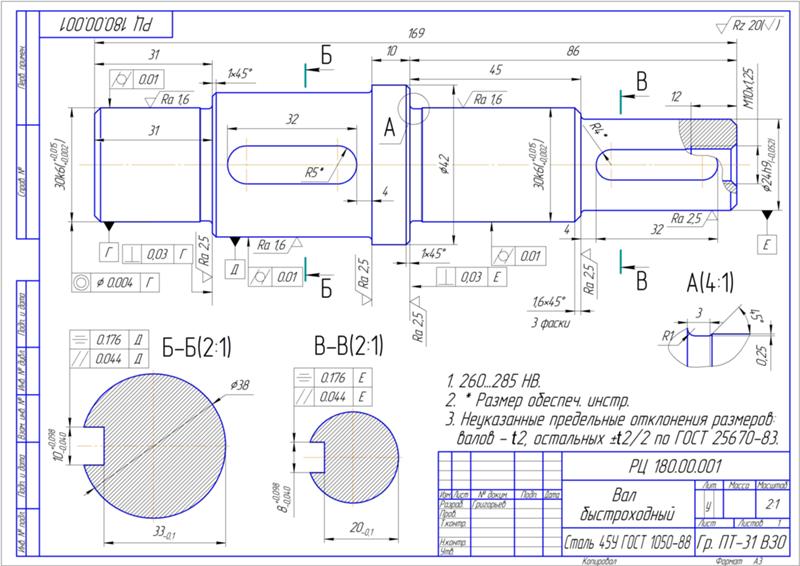

Рабочий чертеж плоской, объемной детали применяется в качестве руководства при изготовлении. По образцу сверяют технические данные готового изделия. Техпараметры определяют характер будущего конструкторского документа: он может представлять собой схему деталей машиностроения, архитектурных сооружений.

Инженеры используют специальные приемы для отображения изделий с выполнением сечений, цилиндрической формы, с конической поверхностью, с резьбой, симметричной детали. Конструкторские документы не только точно описывают отдельные части конструкций, но также отображают соотношение, взаимодействие, составляющих. Изделие отображают в трех проекциях. Например, комплексный план токарного станка включает виды сверху, слева, справа, снизу, главный вид.

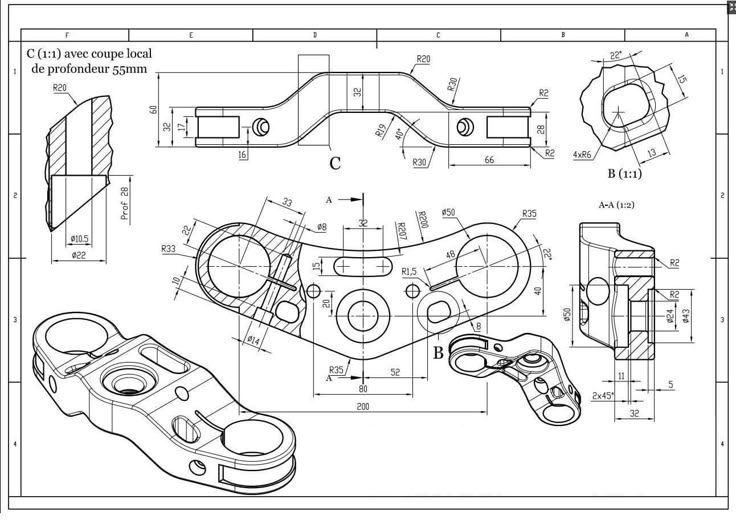

Чертеж детали — вид, технологии

До недавнего времени машиностроительные, архитектурные детали чертежи разрабатывались вручную. Сегодня к этому методу прибегают, если требуется план несложной детали. В последнее время чаще создают электронные двухмерные, трехмерные модели. Даже при ручном методе разработки текстовая часть, входящая в пакет документов, зачастую предоставляется на электронном носителе.

В зависимости от того, на каком этапе находится разработка, документы могут подразделять на: рабочие, проектировочные. С учетом характера и метода применения документы, входящие в пакет, можно классифицировать на четыре разновидности: оригинальные, подлинники, дубли, копии.

Разработка чертежей. Особенности составления и этапы создания

Преимущества разработки конструкторской документации в нашей компании

В Москве можно недорого заказать проектный документ по своем техзаданию. Обратившись к опытным инженерам нашей компании, вы можете купить готовые чертежи высокого качества по низкой цене. Предлагаем реализацию проектов под ключ. В комплекс услуг входит разработка тех документации, оформление в соответствии с нормативами ЕСКД, организация производственного контроля, последовательное решение конструкторских, производственных задач. Предлагаем разработку схем, эксплуатационных документов, оцифровку КД. С помощью технологий трехмерной графики сформируем внешний вид изделия, разработаны детальные 3D модели, создаем изделия с учетом фотографического уровня.

человек Размеры и чертежи | Dimensions.com

Просмотр

Люди, как наиболее распространенная форма животного мира на планете, — это существа, чьи свойства, размеры и черты оказывают самое непосредственное влияние на качество антропогенной среды. Связанные с известными стандартными измерениями и размерами человеческого тела, спроектированные объекты, составляющие наше повседневное пространство, созданы для наилучшего использования людьми. Следующие руководства были составлены для вас как обзоры, охватывающие различные физические и социальные стандарты человеческого существования, включая формы, размеры, стадии роста, движения, позы и групповую динамику. Эти коллекции будут продолжать расти благодаря нашим постоянным усилиям по иллюстрации и документированию многих антропометрических деталей человека.

Откройте для себя

Позы йоги

Поза «рыба вне героя» (Мациендра Вирасана)

Поза «рыба вне героя» — это промежуточный прогиб назад в положении сидя, известный в мире йоги как «открывающий сердце». Поза «рыба вне героя» известна как поза заземления, которая помогает открыть легкие и позволяет глубоко дышать, а также растягивает квадрицепсы, сгибатели бедра, пресс и плечи.

Детали и загрузки

Человеческие позы

Человеческие позы — это подкатегория, которая иллюстрирует различные позы, которые самые разные человеческие тела принимают в повседневных, чрезвычайных или праздничных обстоятельствах. Как личности, наши ежедневные позы сильно различаются в зависимости от окружающей среды, пола, карьеры и климата. В целом, наши самые простые позы включают стояние, сидение, ходьбу и сон. В более широком диапазоне наши позы могут варьироваться от танцующей балерины до позы шеф-повара, стоящего у открытого огня во время обеденного переполоха. Следующие коллекции были организованы, чтобы лучше понять и просмотреть людей по позам.

Люди по использованию и функциям

Люди по использованию и функциям — это подкатегория, которая иллюстрирует людей, позирующих или реагирующих в зависимости от конкретной карьеры или этапа жизни. Эти иллюстрации включают в себя широкий спектр изображений, от деловых взаимодействий до более конкретных событий, таких как воспитание детей и учащиеся, ожидающие школьного автобуса. Следующие коллекции были организованы, чтобы лучше понять и просмотреть «Люди по использованию и функциям».

Стадии и типы человеческого тела

Стадии и типы человеческого тела — это подкатегория, которая иллюстрирует людей на разных стадиях жизни и различных типах телосложения. Иллюстрации, относящиеся к этапам жизни, начинаются с младенчества и детства, а затем проходят через этапы подростка, юноши, взрослого и затем достигают старости. В зависимости от пола стадии тела широко варьируются по высоте, весу, размеру и внешнему виду. Следующие коллекции были организованы, чтобы лучше понять и просмотреть людей по стадиям и типам тела.

Человеческие группы

Человеческие группы — это подкатегория, объединяющая людей по признаку пола или общего собрания. Человеческие группы могут включать в себя одинокого человека, а также их отношение к большей популяции того же пола или интересов. В эту категорию входят изображения людей в больших социальных группах, а также деятельность, осуществляемая независимо от других. Следующие коллекции были организованы для лучшего понимания и просмотра коллекций людей по группам.

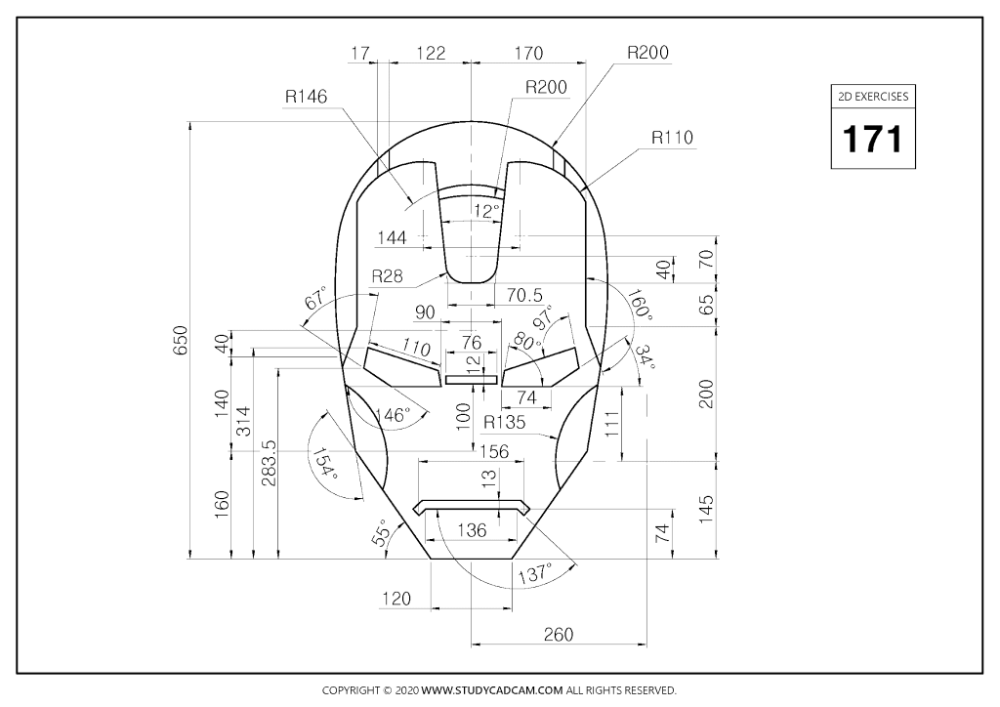

Определение размеров – Базовое чтение чертежей

Цифры
Размеры
Удлинительные линии
Наконечники стрел
Фигуры с размерами
Изометрические размеры
Орфографическая простановка размеров

Если рисунок должен быть завершен, чтобы объект, представленный на рисунке, мог быть выполнен в соответствии с замыслом дизайнера, он должен рассказывать две полные истории. Об этом сообщает просмотров , которые описывают форму объекта, и с размеры и примечания , которые дают размеры и другую информацию, необходимую для изготовления объекта.

Таким образом, ваш следующий шаг — изучить основы простановки размеров. Таким образом, вы поймете не только, как интерпретировать рисунок, чтобы получить необходимую информацию, но и как определить размеры ваших эскизов, чтобы их можно было использовать для передачи информации о размерах другим.

Цифры

Это может показаться немного простым, но перед определением размеров следует выполнить несколько упражнений с фигурами чисел. Причина такого пересмотра просто в том, что неправильно или небрежно нанесенные цифры на чертеже или эскизе могут быть легко неверно истолкованы кем-то на работе. Это может дорого обойтись.

Таким образом, изучение форм чисел оправдано.

Представленные здесь числовые формы признаны наиболее разборчивыми и используются в промышленности по всей стране. Стандартизированные в США вертикальные числа 1/8” правильно формируются следующим образом:

Размерные линии

Размерная линия представляет собой тонкую темную сплошную линию со стрелками на каждом конце. Указывает направление и протяженность измерения. В машинных эскизах и чертежах, в которых дроби и десятичные знаки используются для размеров, размерная линия обычно прерывается около середины, чтобы освободить место для цифр размера. На архитектурных и конструктивных эскизах и чертежах цифры обычно располагают над сплошной размерной линией.

В любом случае ближайшая к объекту размерная линия должна располагаться примерно на расстоянии

1/2″. Другие размеры за пределами первого измерения (если есть) должны быть разделены примерно на 3/8″. Вам не обязательно помнить об этом, но вы должны помнить, что размерные линии не должны сгущаться, а расстояние между ними должно быть одинаковым.

Самое главное, чтобы чертеж был «чистым», а размеры располагались в пространстве, где их нельзя было бы спутать с поверхностью, для которой они не предназначены.

Вот как должны быть нарисованы размерные линии:

Примечание. Размеры менее шести футов (72 дюймов) указаны в дюймах. Размеры свыше шести футов обычно указываются в футах и дюймах. Убедитесь, что понятно, как вызываются размеры. При вызове размеров, которые превышают 12 дюймов, убедитесь, что ВСЕ размеры указаны в дюймах или футах в дюймах по всему чертежу. Либо 4 фута-5 дюймов, либо 53 дюйма, они оба означают одно и то же, но если есть сочетание размеров, может быть легко посмотреть на 4 фута-8 дюймов и увидеть 48 дюймов.

Выносные линии

Выносные линии на чертеже — это тонкие, темные, сплошные линии, которые выходят наружу из точки на чертеже, к которой относится размер. Обычно размерная линия пересекается с выносной линией под прямым углом. Должен быть зазор около 1/16″ там, где выносная линия будет встречаться с контуром объекта, а выносная линия должна выходить за крайний наконечник стрелки примерно на 1/8″. Также не должно быть пробелов в местах пересечения выносных линий. Обратите внимание, что в этом примере большие размеры правильно размещены снаружи или за пределами более коротких размеров, и что размеры желательно не наносить на сам объект. Однако иногда необходимо нанести размер на объект.

Важно не забывать размещать размеры на видах в чертеже с двумя или тремя видами, где их будет легче всего понять. Избегайте нанесения размеров по скрытой линии и избегайте дублирования размеров. Используй здравый смысл; размеры должны быть максимально четкими и простыми. Помните, что человек, читающий ваш рисунок, должен четко понимать, что делать дальше. В противном случае дорогостоящее время и материалы будут потрачены впустую.

Существует два основных метода нанесения размеров на эскиз. Их можно разместить так, чтобы они читались снизу эскиза (однонаправленные размеры) или снизу и справа (выровненные размеры). Однонаправленная система обычно лучше, потому что она легче читается рабочими.

Когда размеры не помещаются в пространстве обычным способом, используются другие методы для четкого определения размеров, когда существуют условия тесноты.

Наконечники стрелок

Наконечники стрелок размещаются на каждом конце размерных линий, на направляющих линиях и т. д. пока они широкие. Обычно у них есть небольшая зазубрина, очень похожая на рыболовный крючок.

Чтобы ваш рисунок выглядел четким, используйте один и тот же стиль во всем рисунке или наброске.

Цифры размеров

Цифры, используемые для обозначения размеров объекта, обычно имеют высоту около 1/8 дюйма.

Когда размер включает дробную часть, дробная часть имеет высоту примерно 1/4″, что делает дробные числа немного меньше, чтобы обеспечить пространство над и под дробной линией.

Опять же, особенно важно, чтобы числа и дроби, которые вы можете нанести на эскиз или рисунок, были разборчивыми. Неаккуратные числа могут привести к дорогостоящим ошибкам.

Примечания

Примечания используются на чертежах для предоставления дополнительной информации. Они должны быть краткими и тщательно сформулированными, чтобы избежать неправильного толкования, и располагаться на эскизе в малолюдном месте. Линии выноски, идущие к ноте, должны быть короткими. Примечания обычно добавляются после того, как на эскизе были нанесены размеры, чтобы избежать помех с размерами.

Викторина

Указания: Измерьте примеры, как указано.

Измерьте этот прямоугольник 3 ¼ x 6 15/32 в одном направлении сверху и справа.

С примечанием покажите просверленное отверстие 5/16.

Измерьте этот объект. Более короткие линии имеют длину 3 дюйма.

Измерьте этот объект. Используйте линейку или шкалу, чтобы определить длину линий.

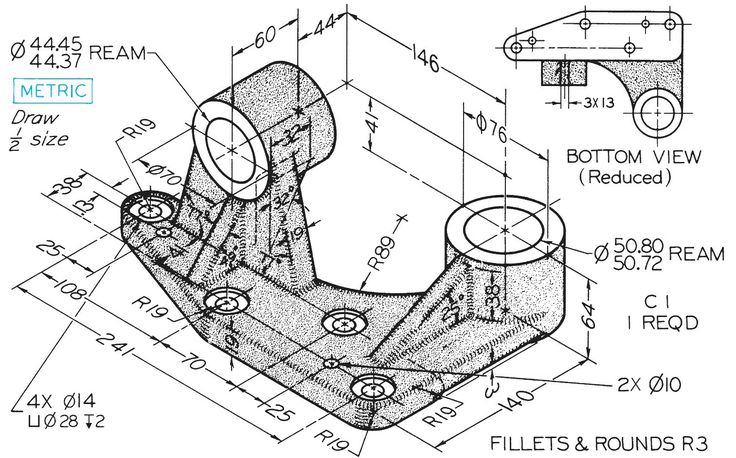

Наклонное определение размеров

Косое определение размеров в основном связано с тем, чтобы не наносить размеры на сам объект (когда это возможно) и использовать принципы определения размеров, основанные на здравом смысле. Также обычно лучше всего считывать размеры снизу (в одном направлении), как показано здесь.

Хотя лучше не наносить размеры на сам вид, обычно принято размещать размеры диаметра и радиуса на видах, если позволяет место.

Иногда пространство и время ограничены, и вам, возможно, придется изменить типичные правила рисования и определения размеров. Самое главное, чтобы рисунок был чистым, лаконичным, старайтесь не повторять размеры, а давать все необходимые.

Направления: Выполните, как указано.

Измерьте этот трехдюймовый куб.

Более короткая часть этого стержня имеет диаметр 5/8 дюйма и длину 2 1/8 дюйма. Более длинная секция имеет диаметр 7/8 дюйма и длину 3 ½ дюйма. Размер чертежа.

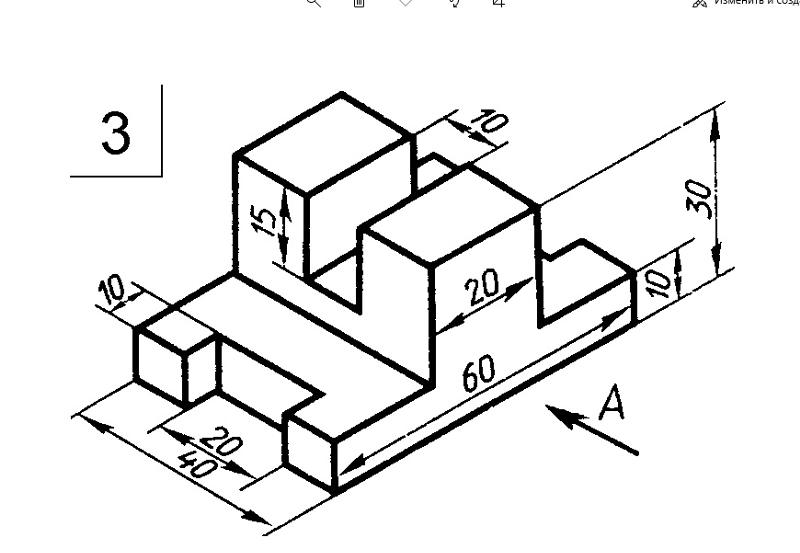

Изометрические размеры

При нанесении размеров в изометрическом эскизе важно, чтобы размеры не касались самого объекта, а размер располагался на той же плоскости, что и поверхность измеряемого объекта. Вы, вероятно, обнаружите, что для правильного измерения в изометрии потребуется некоторая практика.

Размещайте примечания на изометрическом чертеже без оглядки на размещение их на той же плоскости, что и с размерами. Это легче сделать, и легче читать.

Изометрические заметки не обязательно должны быть в одной плоскости.

Обратите внимание, что в приведенном выше примере часть каждой линии выноски к примечаниям нарисована приблизительно под углом 15, 30, 45, 60 или 75 градусов. Это сделано для того, чтобы избежать путаницы с другими линиями.

Никогда не рисуйте линии выноски полностью горизонтально или вертикально .

Викторина

Направления: выполните, как указано.

Измерьте этот чертеж. Размеры: 3 дюйма в длину, 2 1/8 дюйма в ширину, 1 5/8 дюйма в высоту и угол 45◦ ½ дюйма в глубину. Угол начинается как середина размера длиной 3 дюйма.

Измерьте этот чертеж. Основание квадратное ½” x 1 ½”. Цилиндр имеет диаметр 1 дюйм. x 1-1/8”
длин. Просверленное сквозное отверстие ∅5/8”.

Викторина

Указания: Вам будет предоставлен объект для эскиза и измерения.

Орфографические размеры

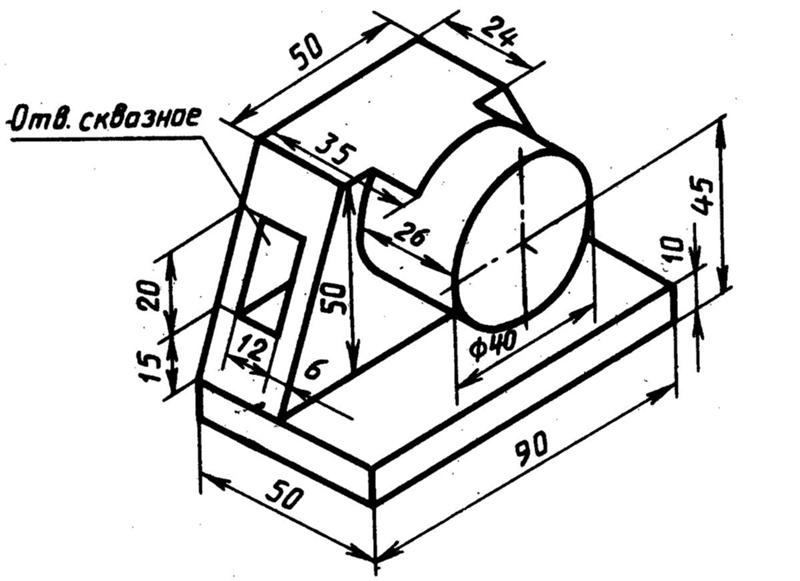

Когда вы смотрите на объект в виде ласточкиного хвоста несколько страниц назад, легко заметить, что изометрический эскиз может быстро загромождаться размерами. Из-за этого более сложные наброски и рисунки имеют размерность в орфографии. Этот метод обеспечивает наилучший способ четкого и подробного определения размеров.

Вот семь общих правил, которым необходимо следовать при определении размеров.

Покажите достаточное количество размеров, чтобы предполагаемые размеры можно было определить, не заставляя рабочего рассчитывать или принимать какие-либо расстояния.
Четко укажите каждое измерение, чтобы оно понималось только одним способом.
