Чертеж здание: Чертежи общественных зданий и административных сооружений проекты на 2d-3d.ru

Содержание

Разработка чертежей зданий в Москве

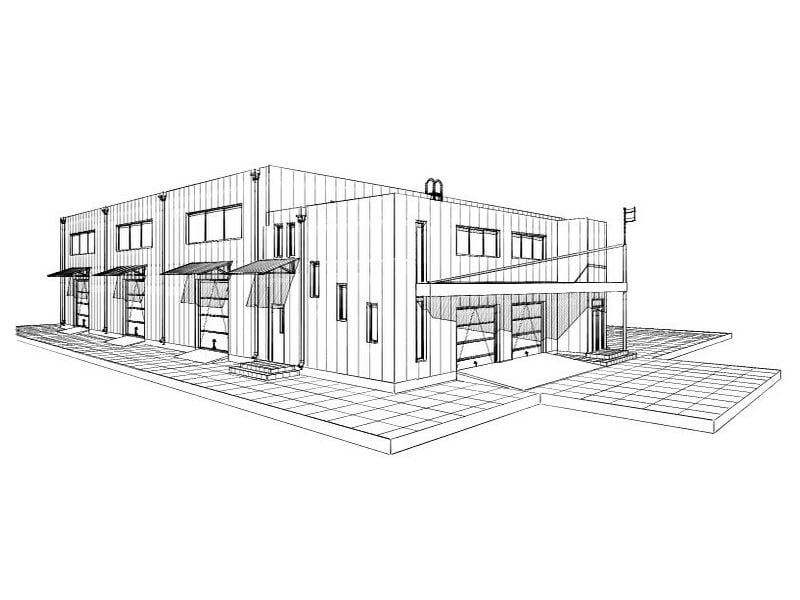

К строительным чертежам относится документация, которая содержит изображение здания в виде проекта, а также включает в себя сведения, необходимые для его возведения. Благодаря этому происходит привязка сооружения к выбранной местности, а также планируется изготовление монтажных элементов. Наличие чертежа позволяет определить эксплуатационные нормы. По этой причине такая документация должна быть четкой, а также обязана соответствовать государственным стандартам.

Во время создания строительного проекта необходимо придерживаться норм ЕСКД (единой системы конструкторской документации), которая задает правила оформления чертежа. По назначению их можно разделить на строительно-монтажные и строительные. Помимо этого, существует типовая классификация, которая делит сооружения на:

  • типовые;
  • индивидуальные;
  • экспериментальные.

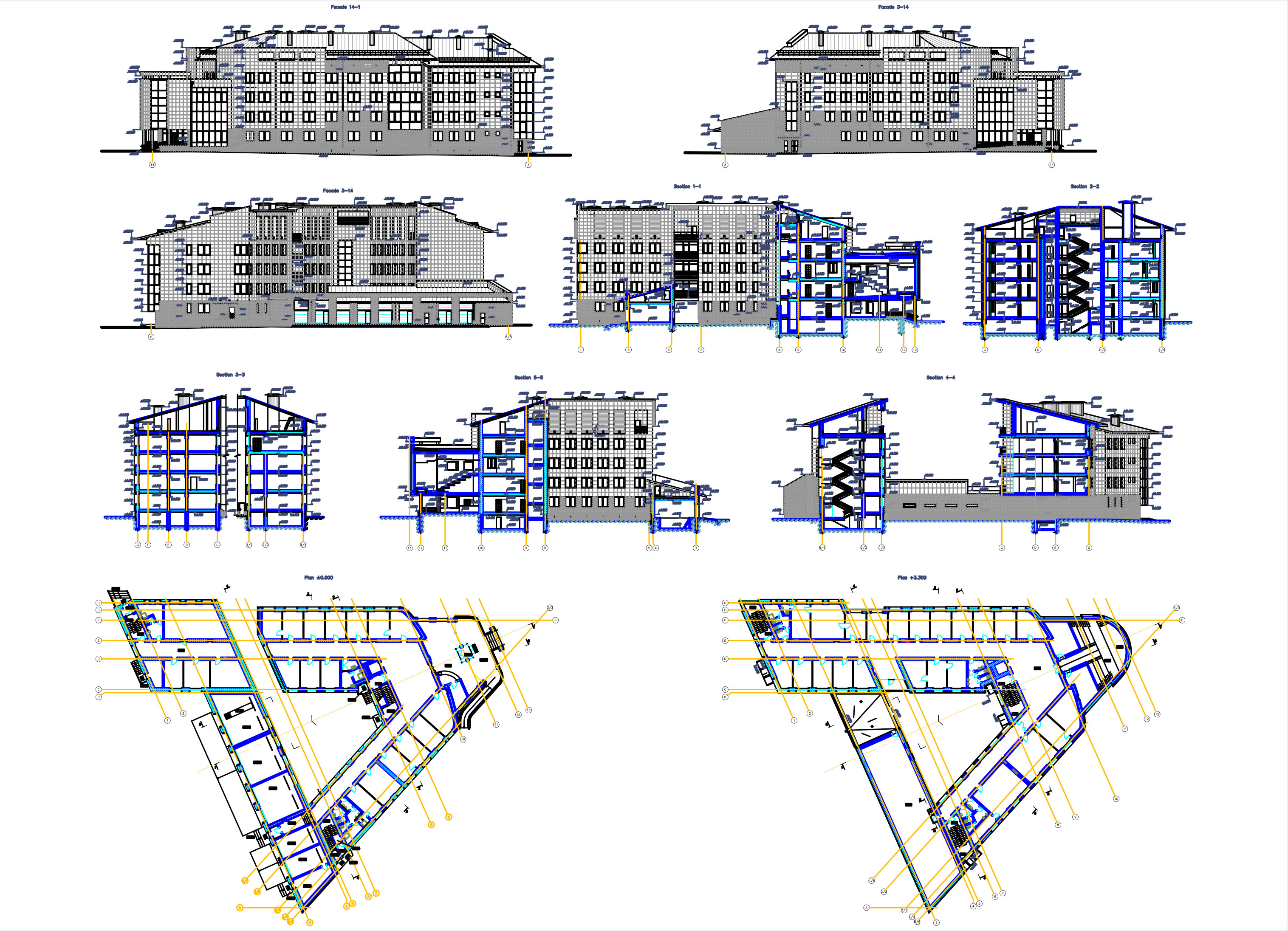

Бюро «МирКБ» выполнит чертеж зданий любого типа и назначения. Компания имеет длительный опыт работы в данной сфере. Большое количество благодарных клиентов и успешно проведенных проектов лучше всего говорит о компетентности фирмы. Услуги бюро позволят оперативно получить разрешение на строительство и запустить проект в назначенное время.

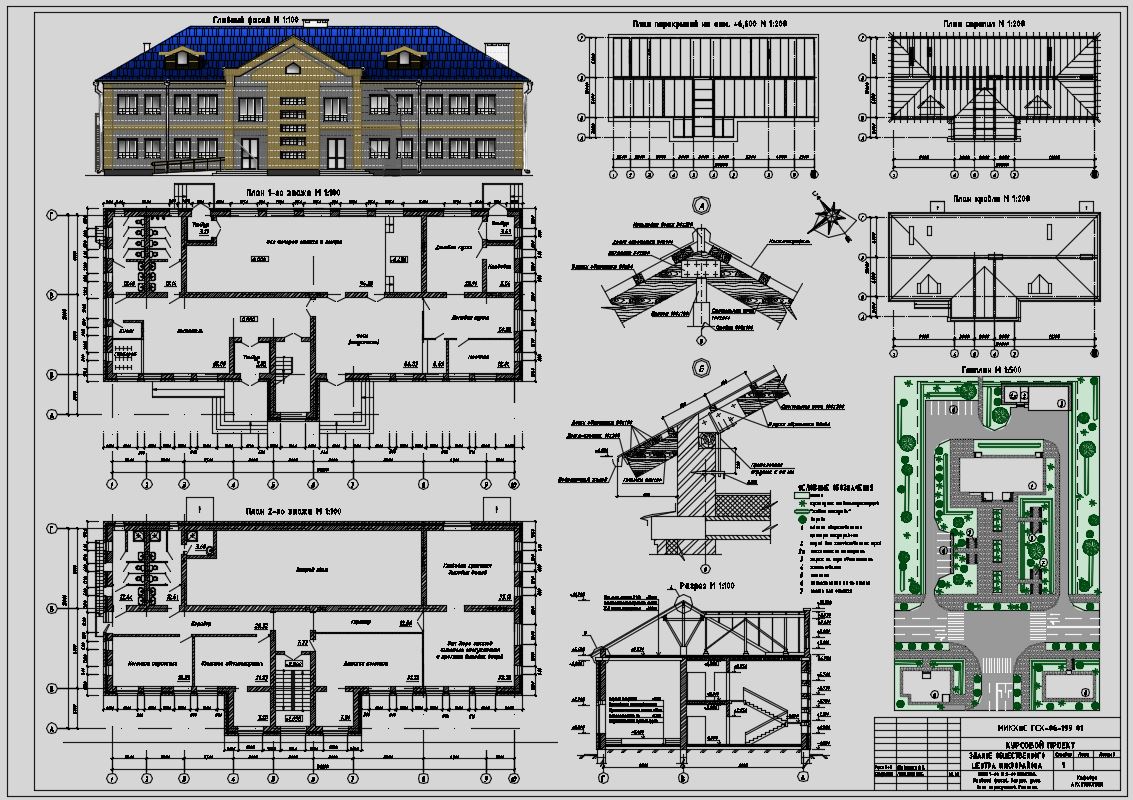

Разработка чертежей здания является одной из основных услуг, которые предоставляет бюро «МирКБ». Наличие такой документации обязательно для подтверждения любого проекта и начала строительства. От точности и правильности чертежа зданий зависит надежность будущего сооружения, поэтому эту задачу стоит доверить профессионалам. Помимо этого, от него зависит внешний вид будущего строения.



Особенности услуги



Если вам необходимо выполнить разработку чертежа здания, достаточно обратиться в бюро «МирКБ». В таком случае над задачей будут трудиться опытные профессионалы, которые знают тонкости правильного проектирования. Они помогут определить параметры и характеристики будущего сооружения.  При составлении чертежа учитывается следующая информация:

  • этажность строения и количество оконных и дверных проемов;
  • нагрузки и воздействия, которым может подвергнуться здание;
  • наличие грузоподъемной техники;
  • чертеж общего вида конструкции;
  • схема размещения элементов сооружения;
  • особенности материалов, которые будут использоваться для возведения;
  • назначение здания.

Сотрудники бюро помогут продумать каждую мелочь и сделать проект прибыльным и интересным для инвесторов. Проектирование чертежей выполняется с помощью современного оборудования, которое обеспечивает высокую точность расчетов.

Тщательное планирование позволит получить сооружение, которое будет отличаться длительным сроком эксплуатации. Без наличия подробной документации невозможно начало строительства. Помимо этого, создание чертежа зданий позволит рассчитать количество материалов, которое понадобится для возведения сооружения.

Также возможна переделка уже существующего чертежа под стандарты единой системы конструкторской документации или требования заказчика.





Виды конструкторской документации



К строениям, которые требуют наличия чертежей, также относятся металлоконструкции. При создании такой документации необходимо учитывать данные РД и СНИП. Для того чтобы рассчитать параметры конструкции, необходимо наличие чертежа КМ. Для его создания выполняется расчет нагрузки, которая будет приходиться на сооружение. Помимо этого, на данном этапе определяются основные особенности конструкции, а также создается пояснительная записка.

Во время разработки используются проектировочные программы последних версий, которые дают возможность выполнить точные расчеты и выбрать подходящее решение вопроса. Помимо этого, опытные специалисты бюро «МирКБ» обеспечивают сопровождение проекта от самого начала до его завершения. Это значит, что заказчик получает бесплатную профессиональную консультацию, которая поможет выбрать оптимальные материалы, расположение элементов и другие особенности здания.

Все услуги выполняются в соответствии с государственными требованиями, а также отвечают нормам ЕСКД. Изготовление чертежей зданий от бюро поможет создать безопасную и комфортную конструкцию, в которой все будет продумано до мелочей.



Преимущества заказа чертежа здания в бюро «МирКБ»



Чертеж надежного здания от наших специалистов – возможность создать сооружение, которое будет полностью соответствовать ожиданиям заказчика. Такое решение позволит воплотить в реальность представления об идеальном доме, который подходит клиенту по всем параметрам.

Преимущества услуг бюро «МирКБ»:

  • точность проектирования, которая обеспечивается использованием современных программ и работой опытных специалистов;
  • оперативное выполнение заказа, который завершается точно в поставленные сроки;
  • широкий спектр услуг, который позволит решить задачу повышенной сложности;
  • приятное и вежливое обслуживание от профессионалов своего дела;
  • работа в соответствии с государственными требованиями;
  • предоставление гарантии на результат чертежа здания.

За время работы бюро «МирКБ» создало налаженную и четкую систему выполнения заказов. В работе используются такие программы как autocad, ‎КОМПАС-3D и CorelDRAW Technical Suite. Возможно удаленное сотрудничество, которое делает услуги качественного проектирования зданий доступными для всех желающих!

Процесс проектирования включает в себя выполнение технологических расчетов, исходя из которых, выбираются перекрытия, несущие элементы и фундамент. Помимо этого, на этом этапе планируются инженерные сети, такие как канализация, вентиляция, отопление и электрическая проводка.





Особенности ценообразования



Бюро открыто для нового и интересного сотрудничества и стремится предложить клиентам приятные условия. Так, стоимость разработки чертежа является выгодной и доступной. Окончательная цена заказа зависит от ряда факторов, к которым относятся:

  • объем проектирования чертежей зданий;
  • сроки, назначенные заказчиком;
  • уровень сложности заказа;
  • наличие исходных или вспомогательных документов;
  • этап, на котором находится разработка проекта.

Специально для удобства клиентов возможна услуга предварительного расчета стоимости заказа. Она выполняется в течение нескольких минут и позволяет заказчику заранее спланировать бюджет.

Помимо этого, сотрудники бюро готовы дать ценные советы по организации сооружения, которые позволят сэкономить на лишних расходах во время разработки чертежа. Так, для клиента подберут наиболее подходящий тип соединений, а также порекомендуют марку материалов, соотношение цены и качества которой будут оптимальны.

Бюро «МирКБ» ценит каждого клиента и использует в работе принцип индивидуального подхода. Услуги компании – залог надежного результата, который будет соответствовать ожиданиям заказчика!



Цены на услуги

Проектирование домовАРКРИнженерияПод ключ
Если не нашли вашего изделия в списке оставьте заявку ниже, мы рассчитаем стоимость индвидуально!
До 100 м220 000,00 ₽750,00 ₽300,00 ₽840,00 ₽
От 100 м225 000,00 ₽600,00 ₽270,00 ₽696,00 ₽
От 200 м235 000,00 ₽550,00 ₽243,00 ₽634,40 ₽
от 350 м2э70 000,00 ₽500,00 ₽218,70 ₽574,96 ₽

Архивные чертежи зданий Петербурга - город и горожане — LiveJournal

В пандемии есть плюсы:
Государственный исторический архив Петербурга открыл доступ к документам в бесплатном режиме.

Отдельный вопрос, почему доступ вообще платный?

Доступны архивные чертежи зданий Петербурга - наслаждаться интересным за бесплатно можно до 30 апреля.

Из-за краткости человеческой жизни, и напротив - долговечности зданий, нам кажется, что это здание стояло здесь в неизменном виде всегда. Конечно, это не так. Даже для нашего молодого города, произошла смена поколений зданий. Архивные документы позволяют нам проследить историю застройки.

Узнаете ли вы этот дворец на Невском проспекте?


Привычный нам вид дворец получил после реконструкции:

Застройка участка на Невском проспекте, дом №21.

Это не первое здание на участке, но самое старое из имеющегося архива.
"Классический" петербургский дом.

Перепланировка: устройство входов в подвал (очевидно, в коммерческих целях) и строительство канализационной трубы в канал.

Надстройка 4 этажа. На разрезе видны санузлы.

Проект надстройки пятого этажа (не осуществленный)

Остекленная мансарда, оказывается, называлась

"фотографичекий павильон"

Потом пришло американское АО "Компания Зингер", и мы знаем чем все это кончилось

Внимание на шрифт - полный модерн

Раз уж заговооил об этом здании, то вон несколько изображений:

1817 год - три этажа

1891 год - четыре этажа

2020 год (и уже больше ста лет) - Зингер.
Обратите внимание, что есть отличия от согласованного проекта - отсутпления в виде декора фасадов допускались.

Массив данных - гигантский.
От кафедрального собора

до писсуара в Александровском саду

Ретирадник, там же

Перепланировка Знаменской площади и строительство гостиницы (ныне "Октябрьская")

Готический Дом городских учреждений https://giper.livejournal.com/207539.html.
Ах, какой шрифт!

Проект засыпки Лиговского канала и обустройство бульвара и четырех скверов (одному из них предполагалось дать имя Лермонтова).

Котельная соборной мечети.
Опять необычный шрифт - сможете прочитать?

Вокзал Приморской железной дороги.

Городская тюрьма

Межевание новых земельных участков на продлении Большого проспекта

и пояснительная записка явно рекламного характера с описанием всех новейших благ цивилизации от электрического освещения до транспотрно-пересадочного узла

В заключении, троготальное Прошение, приложенное к проекту переустроства лавочки на Думской улице (все по полной бюрократии с входящим/исходящим нумером)

"такое ценное место пропадает неиспользованным". Как видим, городская управа пошла на встречу малому бизнесу и разрешила провести ремонт по упрощенной схеме. Через пару лет Россия провалится в тартарары, к сожалению, новая лавочка недолго приносила счастье.

Ссылки:

фонд 513. ПЕТРОГРАДСКАЯ ГОРОДСКАЯ УПРАВА. ПЕТРОГРАД. 1870–1918.
опись 101 (624 документа): https://spbarchives.ru/infres/-/archive/cgia/513/101?_archivestore_WAR_archivestoreportlet_onlyWithImages=true
опись 102 (5988 документов): https://spbarchives.ru/infres/-/archive/cgia/513/102?_archivestore_WAR_archivestoreportlet_onlyWithImages=true

фонд 515. ПЕТРОГРАДСКОЕ ГОРОДСКОЕ КРЕДИТНОЕ ОБЩЕСТВО. ПЕТРОГРАД. 1861–1919.

опись 4 (4318 документов): https://spbarchives.ru/infres/-/archive/cgia/515/4?_archivestore_WAR_archivestoreportlet_onlyWithImages=true

Ссылка на все открытые фонды: https://spbarchives.ru/paid_access (там есть фото, метрические книги, протоколы и проч.)

Изображение зданий на чертежах - Энциклопедия по машиностроению XXL

ИЗОБРАЖЕНИЕ ЗДАНИЙ НА ЧЕРТЕЖАХ  [c.333]

Изображение зданий на чертежах  [c.335]

Изображение зданий на строительных чертежах  [c.446]

Конструкцию здания на чертеже показывают при помощи нескольких изображений, т. е. дают вид спереди (главный фасад), Еид сбоку (боковой фасад), планы, вертикальные разрезы. Количество изображений определяется конструкцией зданий.  [c.450]

Промышленные здания имеют подъемнотранспортное оборудование, для изображения которого на чертежах установлены условные графические обозначения (ГОСТ 11691—66), приведенные в табл. 9.  [c.136]


Любая математическая дисциплина, изучаемая в техническом вузе, призвана дать в руки будущих инженеров аппарат, с помощью которого можно решать инженерные задачи. Аппаратом начертательной геометрии является чертеж — графическая модель существующих или задуманных предметов реального мира. Как и всякая модель, чертеж позволяет изучать некоторые свойства моделируемого предмета и решать задачи, относящиеся к нему. Так, проведя необходимые построения, можно по чертежу определить внутреннюю форму какого-либо предмета, не прибегая к необходимости разрезать этот предмет пилой. Начертательная геометрия устанавливает законы, по которым не только выполняются графические модели — чертежи, но и позволяющие получить по чертежу знания, которые полностью или с некоторыми поправками можно отнести к изображенным предметам. На чертежах можно решать различные позиционные и метрические задачи, связанные с проектированием зданий, сооружений и машин. При этом имеется в виду, что проведенные на плоскости чертежа построения отражают соответствующие операции в пространстве.  [c.4]

Чертежи зданий содержат изображения их фасадов, планов и частей крыш, междуэтажных перекрытий, фундаментов, стен, колонн, лестничных клеток, металлоконструкций и т. п. Комплекс зданий и сооружений архитектурно-строительного объекта изображается на чертежах генеральных планов.  [c.279]

Предметы при неизменном направлении проецирования имеют одну и ту же параллельную проекцию на все плоскости данного направления. В зависимости от направления проецирования по отношению к плоскости проекций параллельное проецирование разделяют на косоугольное и прямоугольное (ортогональное). Параллельное проецирование называют косоугольным, если направление проецирования составляет произвольный угол с плоскостью проекций. Примером косоугольного проецирования может служить тень, падающая от предмета, освещенного лучами Солнца. Здесь вследствие значительного удаления Солнца от Земли можно допустить, что его лучи параллельны. Параллельное проецирование называют прямоугольным, или ортогональным, если направление проецирования совпадает с направлением плоскости проекций, т. е. составляет с плоскостью проекций прямой угол. Примерами ортогональных проекций могут быть различные технические чертежи, изображения зданий в плане и фасадах и пр.  [c.12]

Для изображения гражданских зданий используют те же основные чертежи зданий, что и для промышленных. Вычерчивая проемы, в стенах и перегородках в соответствии с условными графическими обозначениями указывают, в какую сторону открываются двери (рис. 15.2). В верхних и боковых частях оконных и дверных проемов, устраиваемых в кирпичных стенах, обычно делаются выступы в четверть кирпича, называемые четвертями. Четверти показывают на чертеже, выполненном в масштабе 1 J 50, 1 100, и не показывают, если масштаб чертежа 1 200 и меньше.  [c.396]


Обозначения строительного материала на чертежах фасадов зданий или их элементов наносят не полностью, а только небольшими участками, по контуру или пятнами внутри контура. Обозначения материалов не применяют на чертежах, если нет необходимости указывать материал (например, в монтажных чертежах-схемах), если материал конструкции однороден или размеры изображений на чертеже не позволяют нанести условное изображение материала.  [c.379]

Генеральный план — это топографическая карта участка местности с нанесенными на ней существующими зданиями, сооружениями и коммуникациями, средствами транспортной связи и элементами благоустройства. На генплане помещается роза ветров —специальная диаграмма, показывающая направление и длительность ветров. На свободном поле помещается экспликация — точный перечень зданий и сооружений, изображенных на генплане. Кроме этого, на чертеже вычерчиваются принятые условные обозначения. Например, на рис. 4.6 приведены элементы чертежа генплана передающей станции телецентра.  [c.119]

С тех пор как люди научились возводить различные сооружения, вначале лишь простейшие, а потом все более и более сложные, роль рисунка, а затем и чертежа значительно возросла. Рост строительства гражданских сооружений и развитие разнообразных отраслей промышленности и техники влияли на инженерную графику, призванную обеспечивать насущные потребности производства. Постепенно были выработаны особые приемы изображения зданий с составлением планов, фасадов и разрезов.  [c.3]

Таким образом, Шухов осуществил прорыв к пространственным выпуклым конструкциям, схожим с висячими сетчатыми конструкциями, но с элементами, работающими на сжатие. Значительно увеличенная несущая способность, которая была достигнута благодаря приданию такой формы, должна была бы сделать ненужной установку наклонных тяг. На чертеже (рис. 78) и в разных схематических изображениях (например, в черновиках Шухова) наклонные затяжки отсутствуют. Кроме того, чтобы полностью освободить внутреннее помещение от растянутых элементов, вместо горизонтальных затяжек по стенам коротких сторон здания устанавливались пилоны. То, что в результате были поставлены все же наклонные тяги с большим шагом, может быть объяснено как мера предосторожности для нового типа сооружений.  [c.46]

Какие разрезы применяют на чертежах изображений зданий  [c.334]

Начертить план части здания, изображенного на чертеже в изометрической проекции. Планировку проемов торцовой стены выполнить в соответствии с рис. 256.  [c.320]

Размеры условных графических обозначений стандартами не установлены, поэтому при изображении на чертежах различных элементов зданий и оборудования их условные графические обозначения вычерчивают в зависимости от масштаба чертежа и необходимой степени его детализации. Так, перегородки на планах, выполненных в масштабе 1 200 и мельче, допускается изображать одной линией, а на чертежах, выполненных в масштабе 1 50 и крупнее, изображают конструкции перегородок с нанесением обозначений материалов, из которых они сделаны.  [c.445]

Чертежи планов и фасадов зданий были известны еще в Древнем Египте, о чем свидетельствуют дошедшие до нас изображения построек на папирусах. Однако потребовался большой период времени, прежде чем отдельные изображения плана и фасада предмета были объединены в систему двух видов, т. е. чертеж предмета в современном понимании этого слова.  [c.3]

При изображении на чертежах крупных предметов, например зданий, применяют масштаб уменьшения (т. е. на чертеже здание уменьшают по сравнению с действительным) и, наоборот, при изображении на чертежах очень мелких предметов, например отдельных деталей ручных часов, используют масштаб увеличения, т. е. чертеж детали делают крупнее по сравнению с натурой.  [c.16]

На рис. 28 приведено детальное изображение узлов зенитного фонаря, показанного на рис. 27. Каждый узел фонаря имеет свой номер (цифра, обведенная тонким кружком), соответствующий нумерации, принятой на чертеже разрезов здания (рис. 27). При ознакомлении с чертежом следует обратить внимание на принятый для изображения детали масштаб (М1 10), который отличается от масштаба, принятого для основных проекций здания (1 200).  [c.35]

Отдельные сложные участки фасадов зданий вычерчивают в масштабе 1 50 или 1 100 на чертежах фрагментов фасадов. На основном чертеже фасада при этом должна быть ссылка на номер листа, где изображен фрагмент фасада.  [c.294]


На чертежах архитектурных фасадов рекомендуется изображать фигуры людей, автомашины или какие-ни-будь предметы с определенными (постоянными) размерами. Это придает чертежу масштабность, позволяет примерно оценивать размеры изображенного на чертеже здания.[c.297]

Однако на чертежах небольших зданий, а также в учебной практике располагают на одном листе несколько изображений — планы этажей, один или два фасада, разрез, перспективу или аксонометрию здания, иногда план крыши, фрагмент плана или фасада или конструктивную деталь.  [c.114]

Выполнение чертежа в отмывке и цветовой покраске представляет более сложную задачу. Этот графический прием применяется в тех случаях, когда на чертеже (обычно на фасаде или перспективе) требуется показать объемность композиций здания, его пространственное построение, материал и его фактуру, цвет и окружающую здание среду. Все это направлено к тому, чтобы придать чертежу наибольшую наглядность и реалистичность изображения.  [c.246]

Выявление на чертеже характера композиции здания (его монументальности, легкости и т. д.) зависит не только от графических средств и приемов, но и от композиции самого изображения на листе бумаги. Так, например, расположение фасада здания ближе к нижней кромке чертежа несколько подчеркивает монументальность сооружения, и напротив — увеличение этого расстояния вместе с выбором того или иного соотношения сторон листа может способствовать выявлению его легкости.  [c.248]

Основной целью передачи на чертеже светотени является не только более наглядное и реалистическое изображение внешнего облика будущего сооружения, но и более четкое выявление характера композиции здания, его объемно-пространственного решения, цвета, строительного материала и масштаба.  [c.248]

Передача на чертеже цветового оформления зданий, вьшолнение изображений многоцветной акварелью представляет более сложную задачу, чем отмывка одним тоном краски или туши, и требует немалого опыта. При этом надо учитывать не только светотеневые отношения, но и цветовые тона объекта и их изменения под влиянием окружающих условий.  [c.252]

Построение теней и изображение светотени на архитектурных чертежах зданий помимо придания им большей наглядности и выразительности имеет и другие, более конкретные цели. Построение теней уменьшает основной недостаток чертежей в ортогональных проекциях-их малую наглядность. Светотень как бы компенсирует отсутствие третьего измерения (на плане - высоты, а на фасаде-глубины).  [c.141]

Комплекс математических дисциплин, изучаемых в технических вузах, призван дать в руки будущих инженеров аппарат, с помощью которого можно решать инженерные задачи. Аппаратом начертательной геометрии является чертеж — изображение предметов реального мира, построенное на плоскости по определенным законам и позволяющее восстановить действительную форму и размеры предметов. На чертеже решаются различные позиционные и метрические задачи, относящиеся к проектированию зданий, сооружений и машин. При этом имеется в виду, что проведенные на плоскости чертежа построения отражают соответствующие операции в пространстве.  [c.3]

Изображения зданий на строительных чертежах имеют свои названия вид на здание спереди (с улицы) называется главным фасадом, вид сзади — дворовым фасадом, виды слева и справа — боковыми, или торцовыми, фасадами, а вид на здание сверху называется планом крыиш.  [c.195]

Изображения зданий на строительных чертежах имеют свои названия. Виды здания спереди, сзади, справа н слева называют фасадами. В нанменованнн фасада указывают крайние координационные оси, о которых речь будет идти ниже, например фасад 1...7 или фасад по оси А . Фасады здания дают представление  [c.109]

Выбирая положение секущей плоскости, стремятся получить наиболее содержательный разрез. Например, при построении разрезов многоэтажных зданий секущую плоскость необходимо проводить так, чтобы она рассекала лестничную клетку по одному из маршей. На чертежах несложных зданий рязрез должен проходить через на-ру кную дверь фасада, дверь внутренней стены и окно заднего фасада. Чтобы показать все необходимые элементы, часто прибегают к сложным разрезам. Для изображения более сложных зданий выполняются два или несколько поперечных и продольных разрезов.[c.386]

Чертежи разрезов зданий. На размерах в рабочих чертежах зданий показывают конструктивные элементы (фундаменты, стропила, перекрытия и т. д.) и их сопряжения (рис. 18.15). Координационные оси А, Б, В вынесены вниз, их марки проставлены в круокках. Положение констружтивных элементов здания по высоте определено с помощью высотных отметок, которые проставлены на выносных линиях уровней соответствующих элементов слева и справа от изображения. Внутри разреза нанесены высоты этажей, дверных и оконных проемов, а также высотные отметки уровней полов и площадок лестницы.  [c.391]

Для прикидочного определения места, занимаемого в машинном здании вертикальной радиальноосевой турбиной, а также для изображения турбины в мелком масштабе на чертежах машинного здания полезны указания, имеющиеся на фиг. 9-17. На фиг. 9-17,а даны в метрах примерные диаметры расположения осей направляющих лопаток, их входных кромок и входных кромок колонок статорного кольца (см. 6-11),  [c.100]

Откройте файл аЬЗЗ-Ь. dwg, находящийся на компакт-диске. На этом чертеже изображен прямоугольник длиной 40 футов (около 14 метров) и шириной 30 футов (около 10 метров), представляющий схематичное изображение здания.  [c.1010]

Автокад предоставляет пользователям широкие возможности экранного отображения геометрических объектов. Уже на стадии формирования графических образов можно увеличивать или уменьшать экранное изображение, перемещать практически бесконечное поле чертежа или поворачивать его под любым углом. Особый интерес возможностей Автокада представляет получение аксонометрических или перспективных проекций для трехмерных объектов, тем более что в 13-й версии предусмотрено использование твердотельного конструирования. Само экранное изображение является визуальным аналогом геометрического описания создаваемых нами объектов. Качество такого изображения не влияет на качество моделируемых объектов, а несет для нас удобства в построениях и визуальный контроль за результатами. Изменения изображений вызваны прежде всего техническими ограничениями мониторов, размеры самых распространенных 14-дюймовых экранов не превышают размеров стандартного чертежного листа формата А4. Согласитесь, что для конструктора с большим опьпх>м работы с чертежами на листах Л1 или более такой размер экрана явно покажется слишком маленьким. Даже если подобрать экраны покрупнее, например 17 дюймов по диагонали или 21 дюйм, то они приближают нас лишь к формату АЗ. Вот почему разработчики современных, особенно графических, программных систем при разработке уделяют большое внимание средствам, позволяющим даже на маленьком экране получить по возможности любое изображение, то увеличивая микроскопически малый фрагмент до границ экрана, позволяя создавать необходимые миниатюрные подробности, то охватывая как можно большую площадь, содержащую объекты, вписывая ее в рамки экрана, помогая охватить зрительно сразу все объекты вместе. Все это под силу и Автокаду с его гибкими и развитыми средствами упрааления экранным изображением. Вы можете, например, спроектировать группу зданий или целый город и осмотреть его на экране целиком, затем как бы приблизиться к нему, получив изображение одного здания на всем экране, затем еще подробнее рассмотреть балкон, затем - стул на балконе, затем - головку  [c.151]


Материалы и элементы зданий на строительных чертежах изображаются условными графическими обозначениями. Эти обозначения позволяют сократить многочисленные поясняющие надписи и облегчают чтение чертежа. Условные графические обозначения (одноцветные) приводятся в ГОСТ 11633—65, ГОСТ 11628—65 и ГОСТ 11691—66 Чертежи строительные (табл. 48—51). Применение их обязательно на архитектурно-строительных и конструктивных чертежах возводимых или реконструируемых зданий и сооружений на всех стадиях проектирования. Если на чертеже изображается материал или конструктивный элемент, условное обозначение которых не предусмотрено ГОСТами, его изображение должно сопровождаться пояснениями. Когда материал конструкции однороден и нет необходимости в его выявлении, а также в случае, когда невозможно нанести графические обозначения вследствие малых размеров чертежа, условные обозначения не применяются. В подобных случаях при изображении сечения допускается применение однообразной штриховки (для различных видов кладки) или сплошной заливки контура (для  [c.132]

Расположение отдельных элементов и узлов конструкций, технологических, санитарно-технических установок и т. п. показывают на чертежах относительно разбивочных осей зданий (соорулконструктивный элемент или узел повторяется в нескольких местах), то на чертеже показывают марки всех осей, к которым имеет отношение изображенный объект.  [c.262]

Фасад 12—3 (рис. 188) и продольный разрез 3—3 (рис. 191) показаны не полностью. Это целесообразно, поскольку и на фасаде и в разрезе повторяются одинаковые по конструктивному решению и размерам пролеты. Это дает возможность при том же поле чертежа установить для этих изображений здания более крушшй масштаб.  [c.141]

Пример 1. Построить в прямоугольной триметрии собственные и падающие тени здания (рис. 268). Требуется построить тени на изображении здания, аксонометрия которого по выбранному направлению проецирования была построена ранее (см. рис. 263). Направление лучей света выбрано справа налево и параллельно картине с тем, чтобы на ризалитах здания образовались собственные тени. Наклон светового луча 45°. Направление светового луча и его аксонометрические проекции можно задать дополнительной схемой или точкой тени на самом аксонометрическом изображении, например падающей тенью Ао от точки А. Остальные построения теней понятны из чертежа.  [c.202]

Зенитная изометрия, как и всякая косоугольная изометрия, характерна значительными искажениями изображения, которые тем больше, чем крупнее изображаемый объект. На аксонометрии большого участка местности каждое здание очень мало, поэтому и искажения меньше ощущаются. Если бы мы выполнили в зенитной изометрии изображение здания в большом масштабе, то искажения стали бы ощутимыми и все изображение выглядело бы уродливо. Поэтому в тех случаях, когда крупный сбьект нужно изобразить сверху (или снизу), может быть использована косоугольная аксонометрия, расположение осей которой показано на рис. 529. В практике такая аксонометрия удобна тем, что углы наклона осей х м у к горизонтальному направлению на чертеже равны 30° и 45°, поэтому можно пользоваться чертежными треугольниками. Приведенные показатели по всем осям принимаются равными 1 (изометрия).  [c.368]


Чертежи разрезов зданий | СПЛАЙН

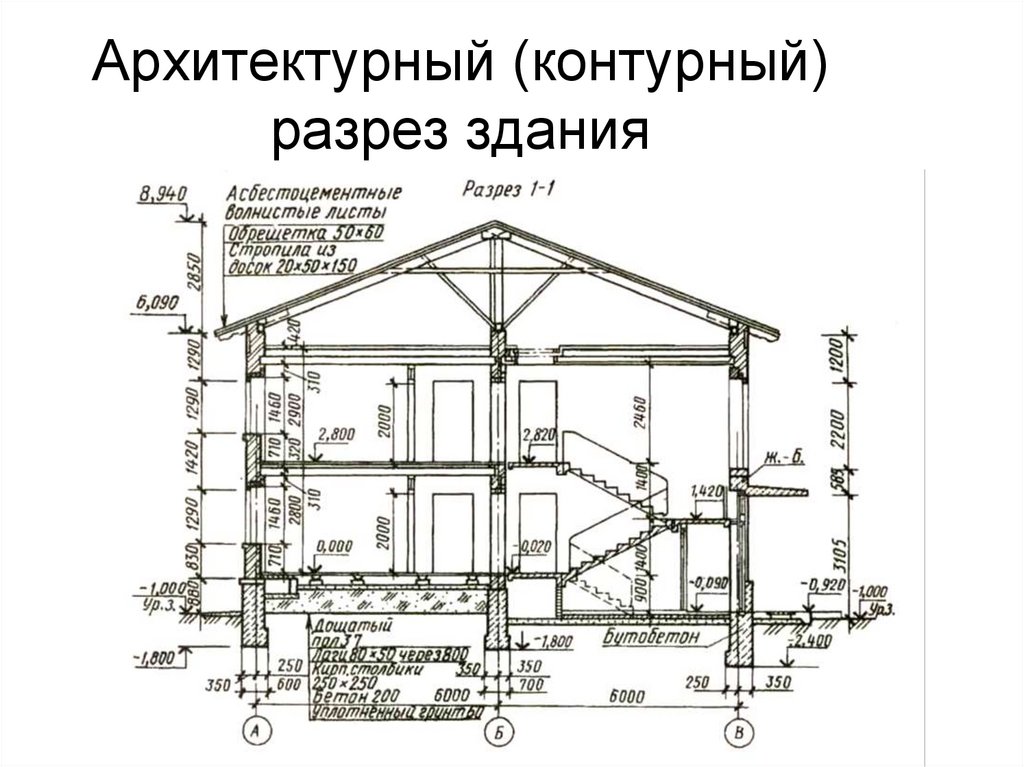

Разрезом называют изображение здания, мысленно рассеченного плоскостью. На разрезе изображают то, что попало в секущую плоскость и часть здания, расположенную за ней.

В зависимости от положения секущей плоскости разрезы могут быть продольными или поперечными. Разрез, сделанный несколькими параллельными плоскостями, называется ступенчатым.

Положение секущей плоскости или плоскостей отмечают на плане этажей разомкнутыми линиями со стрелками и обозначают двумя арабскими цифрами через тире, например «1 — 1». Секущие плоскости обычно располагают так, чтобы в разрез попали оконные и дверные проемы, а также наиболее сложные в конструктивном отношении части здания: лестничные клетки, шахты подъемников, галереи, световые и аэрационные фонари, внутренние стены, части подземных сооружений, влияющие на решение несущих и ограждающих конструкций здания.

Разрезы делают для того, чтобы показать внутренний вид (интерьер) помещений или выявить конструкции здания. В первом случае разрез называется архитектурным, во втором— конструктивным. Конструктивные разрезы используют также для изображения внутренних стен с проемами, каналами или другими конструкциями, требующими показа. Такие чертежи носят название «Развертки стен». В зависимости от назначения, размеров и конструктивных особенностей здания разрезы выполняют в масшабах 1:50; 1:100 или 1 :200.

При вычерчивании разрезов в таких масштабах обычно не представляется возможным подробно показать конструкции здания, поэтому попавшие в разрез конструкции здания полностью не вычерчивают, а показывают только их контуры. Например, показывая междуэтажное перекрытие, ограничивают его двумя линиями: на уровне пола и на уровне потолка нижнего помещения.

При необходимости отдельные участки разрезов изображают в более крупном масштабе на чертежах элементов разрезов или конструктивных деталей: на основном чертеже разреза при этом делают ссылку на элемент или конструктивную деталь. Конструктивные детали разрезов помещают на том же листе, где и разрез (см. рис. 40), или выносят в отдельную часть проекта (детали — марка Д или типовые детали — марка ТД).

На разрезах зданий неиндустриального изготовления (выполненных из штучных материалов: камня, дерева и т. п.), чтобы указать, из каких элементов (слоев) состоит та или иная конструкция и каковы размеры ее элементов (толщина слоев), делают выноски в виде «этажерок». Надписи при этом пишут в порядке расположения элементов (слоев) конструкции.

На разрезах панельных и крупноблочных зданий обычно выносными надписями обозначают только конструкции элементов неиндустриального изготовления, например устройство отмостки у входа в здание, а устройство конструкций из элементов индустриального изготовления: междуэтажного, цокольного и чердачного перекрытии, крыши, лестницы — детально на чертеже разреза не обозначают, указывают только марки конструктивных элементов и дают ссылки на чертежи конструктивных деталей.

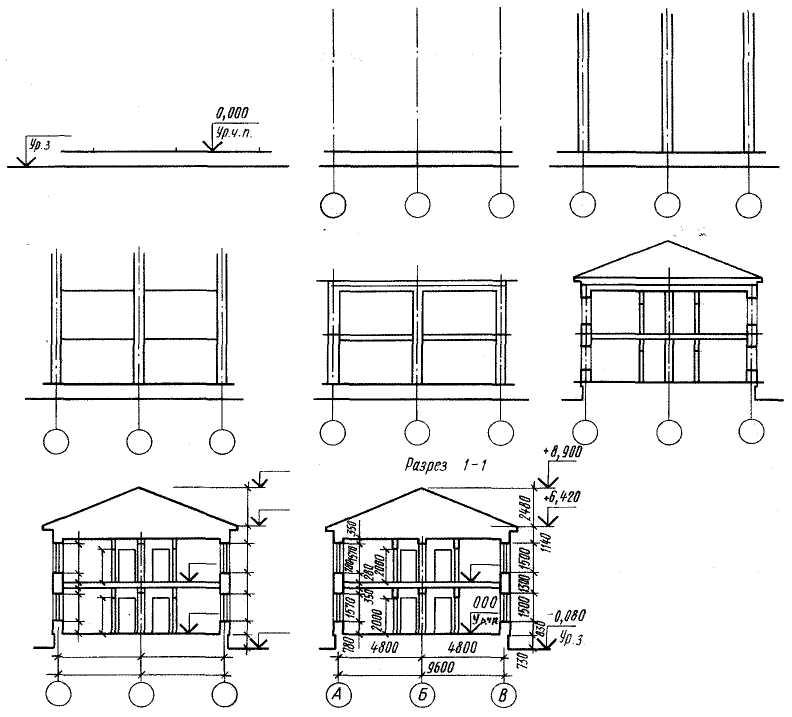

Выполнение чертежей разрезов здания

Выполнение чертежей разрезов здания начинают с нанесения разбивочных осей, затем намечают контуры стен и перекрытий. При этом следует руководствоваться правилами привязки стен и колонн к разбивочным осям зданий, изложенными в § 8. Видимые контуры на разрезах зданий принято обводить линиями неодинаковой толщины. Контуры основных несущих конструкций здания (стен, прогонов, подкрановых балок), расположенные в секущей плоскости, выделяют более толстой линией толщиной B 0,8—1 Мм. Попавшие в разрез контуры перекрытий, лестничных маршей, площадок, стропил, полов и т. п. обводят линиями толщиной B/2. Контуры, показанные на разрезе и расположенные за секущей плоскостью, обводят линиями толщиной B/З—B/4.

На разрезах производственных зданий рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а находящиеся в непосредственной близости от нее (колонны, столбы, пилястры, несущие элементы перекрытий и покрытий, откосы проемов, контуры кранов и т. п.).

Конструктивные элементы здания, выполненные из материала, который для этого здания является основным, и расположенные в секущей плоскости на разрезах, не штрихуют, а выделяют при обводке более толстой линией.

Так, на разрезе 3—3 Здания клуба (см. рис. 41) основным материалом являются деревянные брусья, поэтому они на разрезе не заштрихованы. Штриховкой выделена кирпичная кладка пристройки, в которой расположена кинопроекционная. Несущие элементы каркаса производственного здания (прогоны, подкрановые, фундаментные, обвязочные балки, балки перемычек и т. п.) в разрезе рекомендуется заштриховывать или зачернять.

На чертежах разрезов проставляют размеры между разбивочными осями (оси маркируют в соответствии с планом здания), а также высоту помещений в свету, толщину перекрытий, высоту оконных и дверных проемов. На разрезах также показывают отметки в метрах конструктивных элементов и архитектурных деталей (уровня земли, чистого пола этажей, оконных проемов, карниза и конька крыши и т. п.).

В производственных зданиях, кроме того, указывают отметки верха колонн, являющихся опорой несущих конструкций, головок подкрановых рельсов, площадок и т. п.

При выполнении проектного задания разрезы вычерчивают обычно в том же масштабе, что и фасады. Размеры проставляют между осями стен, показывают размеры внутренних помещений и наиболее характерные отметки (подошвы фундаменте, земли, пола, этажей, конька крыши и т. п.).

На архитектурных разрезах показывают внутренний вид помещений: отделку стен, профили карнизов, архитектурные детали и т. п.

Конструкции частей здания на архитектурных разрезах не показывают, только обводят тонкими сплошными линиями контуры конструкций. Не ставят обычно на архитектурных разрезах и размеры, но под разрезом помещают линейный масштаб чертежа и показывают отметки элементов здания, связанных с внутренней отделкой помещений. Архитектурные разрезы чаще всего выполняют в красках.

Правила выполнения строительных чертежей

Правила выполнения строительных чертежей определены в единой системе конструкторской документации (ЕСКД) ГОСТ 2.301-68-ГОСТ 2.307-68. В данных стандартах установлены форматы листов чертежей, масштабы изображений, наименование, начертание и толщины линий, чертежные шрифты, правила изображения предметов, зданий и сооружений, правила нанесения размеров, даны условные графические обозначения материалов, а также правила их нанесения на чертежах. В данной публикации мы рассмотрим правила выполнения строительных чертежей, по которым возводятся здания и сооружения из металлоконструкций.

Полагаем, для начала было бы интересно узнать, что такое строительные чертежи и зачем они нужны.

  • Строительные чертежи — это основные технические документы, по которым строят здания и сооружения.
  • Строительные чертежи выполняются методом прямоугольного проектирования на основные плоскости проекций. Всем начерченным изображениям присваиваются названия:
  • соответствующие виды здания, называют фасадами,
  • горизонтальные разрезы здания—планами,
  • вертикальные разрезы—поперечными и продольными разрезами,
  • горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.

Правила выполнения строительных чертежей входят в общий пакет проекта и исполняются неукоснительно. Планы, разрезы, фасады и генеральный план являются основными архитектурно-строительными чертежами.

Форматы листов чертежей определяются внешними размерами листа, а не размерами рамки, ограничивающей чертеж. Обозначения и размеры основных форматов соответствуют указанным в ГОСТе 2.301-68 размерам. Также в правила выполнения строительных чертежей включены:

  • Масштабы изображений на чертежах следует выбирать в соответствии с данными ГОСТа 2.302-68.
  • При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:200; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
  • Масштабы увеличения в строительном черчении не применяются.
  • Масштаб 1:1 (натуральная величина) применя­ется при вычерчивании шаблонов карнизов и профилей.

Рабочие чертежи гражданских и промышленных зданий рекомендуется выполнять в определенных масштабах согласно, правилам выполнения строительных чертежей.

Чертежные шрифты для надписей на чертежах выполняются согласно правилам выполнения строительных чертежей требованиям стандартов (ГОСТ 2.304—68). Наклон букв и цифр к основанию строки должен быть около75°.  Наименования, заголовки, обозначения в основной надписи и на поле чертежа можно писать без наклона. Примеры написания букв и цифр для шрифтов от 2,5 до 14 определены в ГОСТе 2.304-68.

Основанием для определения размеров (величины) изображаемого здания или сооружения и его деталей служат размерные числа, нанесенные на чертеже (ГОСТ 2.307-68). Общее количество размеров на чертеже должно быть достаточным для выполнения строительных работ. Правила выполнения строительных чертежей разрешают повторять размеры на строительных чертежах.

Размеры на строительных чертежах обозначаются в мм (без обозначения единицы измерения), отметки уровней в м, с точностью до третьего знака; размеры наносят в виде замкнутой цепочки, а цифры проставляют над размерной линией. На чертежах типовых проектов, шаблонах и фрагментов размеры могут указываться в сантиметрах, единицы измерения в этих случаях допускается не проставляются, если они оговорены в примечании.

  • Правила выполнения строительных чертежей рекомендуют делать засечки (под углом 45°) на пересечении размерных и выносных линий. При этом размерные линии рекомендуется выносить за крайние выносные линии на 1-3 мм. Одновременное применение засечек и стрелок не допускается.

Правила выполнения строительных чертежей распространяются на все чертежи и используются специалистами компании как в индивидуальном, так и в типовом проектировании. Более подробно узнать о том, как осуществляется создание строительных чертежей можно в «Энциклопедии строительства». По всем вопросам сотрудничества обращайтесь к нашим специалистам. Будем рады видеть вас среди наших заказчиков!

Чертежи здания местных правительственных учреждений г. Борисова Минской губернии, сожженных неприятелем в 1812 г.

Описание
    Чертежи здания местных правительственных учреждений г. Борисова Минской губернии, сожженных неприятелем в 1812 г. [Дело] : планы, фасады : 1817-1842 гг. - 1817. - 3 л.. - (Фонд Планы и чертежи гражданской архитектуры. Коллекция. Опись № 2, Калужская - Олонецкая губернии 1750 - 1887 гг.). -
Ориг. заголовок дела: Здания местных правительственных учреждений, сожженные неприятелем в 1812 г. Планы, фасады. 1817 - 1842 гг.
Ориг. заголовок дела: Здания присутственных мест, сожженные неприятелем [в 1812 году]. Фасады, планы. Губ. архитектор М. Чеховский : 1817.
На обл. указан фонд: г. Борисов - Минская губ.
Содерж.: 1) Планы и фасады здания местных правительственных учреждений г. Борисова Минской губернии, сожженного неприятелем в 1812 г. и предполагаемого к восстановлению. 3 ноября 1817 г. Копии. 2 плана: 1:140, 5 аршин в 1 англ. дюйме. Бумага. Тушь. 62х50, 60х48 см. (Л. 1-2) ; 2) План и фасад здания местных правительственных учреждений г. Борисова Минской губернии, восстановленного после уничтожения неприятелем в 1812 г. Рассмотрен Советом путей сообщения и публичных зданий 30 марта 1842 г. Копия. 1:168, 2 саж. в 1 англ. дюйме. Бумага. Тушь, акварель. 39,5х51,5 см. (Л. 3) .
1. Территория России (коллекция). 2. Отечественная война 1812 года (коллекция). 3. Отечественная война -- Белоруссия -- 1812 -- Документы и материалы. 4. Общественные здания -- Борисов, город (Белоруссия) -- Планы. 5. Борисов, город (Белоруссия) -- История -- Документы и материалы.
ББК 63.3(28-8Мин-2Борисов)521.1-686ю11я64
ББК 85.118ю11я64
Источник электронной копии: РГИА
Место хранения оригинала: РГИА Ф. 1488 Оп. 2 Д. 626.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ ГРАЖДАНСКИХ ЗДАНИЙ | Архитектура и Проектирование

ОБЩАЯ КОМНАТА

1. стол 80 x 120 x 78 - на 4 человека, 90 x 150 x 78 - на 6 человек



2. круглый стол 110 x 78



3. письменный стол 70 x 130 x 78, 80 x 150 x 78



4. столик для шитья 40 x 55



5. стул 45 x 45 x 47



6. кресло 60 x 65 x 35



7. кушетка 90 x 190 x 40



8. софа 80 x 175 x 43



9. пианино 60 x 140 x 160



10. табурет  35



11. кабинетный рояль 155 X 114,5,салонный 200 x 150,концертный 275 x 160



12. швейная машина 45 x 85



13. секция книжного шкафа 35 x 70, 60 x 70



14. шкафчик 60 x 70



15. буфет 35 x 140, 35 x 210, 60 x 40,60 x 210

ПЕЧИ

1. кафельная печь



2. металлическая печь

ВЕШАЛКИ

1. расстояние между крючками 15 — 20 см



2. гардероб

ЛИФТЫ 1. БЛ - больничный лифт; ГЛ - грузовой лифт; ПЛ - пассажирский лифт; РЛ - ресторанный лифт
СПАЛЬНЯ

1. кровать, наружные размеры 95 x 200, 105 x 210, внутренние размеры 90 x 190, 100 x 200; ночной столик 35 x 35, 40 x 50



2. смежное расположение двух кроватей указанных выше размеров



3. двухспальная кровать 140 - 180 x 200,полуторная кровать 125 x 200



4. детская кроватка, наружные размеры 75 x 160, 80 x 170, 75 x 160



5. шкаф двухстворчатый 60 x 130, трехстворчатый 60 x 200

КУХНЯ

1. мойка с дренажной доской 100/50, 120/50,110/60



2. двойная мойка с дренажной доской 120/60, 140/60, 160/60



3. кухонная раковина



4. ступенчатая кухонная раковина



5. встроенный продуктовый шкаф



6. металлическая кухонная плита

ПРАЧЕЧНАЯ

1. котел для кипячения белья



2. встроенный котел для кипячения белья



3. стиральная машина



4. центрифуга для отжима белья



5. сушилка

МУСОРОПРОВОД

1. мусоропровод



2. шахта мусороудаления



3. приточная и вытяжная шахта

ВАННАЯ

1. встроенная прямобортная ванна 155 x 68, 165 x 68, 169 x 79, 180 x 83



2. колонка на твердом топливе 35,38,40,45,54



3. свободностояшая круглобортная ванна с газовой колонкой 150 x 67, 163 x 69, 172 x 76, 182 x 76



4. малогабаритная сидячая ванна 114 x 76, 104 x 71



5. умывальник с горячей и холодной водой



6. сдвоенный умывальник



7. биде 38 x 67



8. ножная ванна 52 x5 2 x 33



9. душевой поддон 80 х 80, 90 х 90, 100 х 100

УБОРНАЯ

1. унитаз 38 x 50



2. неканализованная уборная (стульчик) 40 x 50



3. писсуар 20 x 25



4. писсуары в общественных уборных 27 x 60 x 105

ВОДЯНОЕ И ПАРОВОЕ ОТОПЛЕНИЕ

1. подающая линия



2. обратная линия



3. компенсирующий трубопровод



4. прибор отопления



5. радиатор



6. отопительная труба



7. змеевик



8. расширительный сосуд



9. теплопотребитель (общее обозначение)



10. котел с колосниковой, газовой, нефтяной топкой

В чем разница между планом и чертежом

Последнее обновление 4 декабря 2020 г., переделано или переехало

План

План (план этажа, план реконструкции, план комнаты) - это масштабный чертеж здания, комнаты или дома, если смотреть сверху. Он покажет размещение комнат, дверей, окон, основных приспособлений и техники и т. Д. Его можно использовать для расчета площади в квадратных футах или в качестве руководства при планировании, выборе конкретных строительных материалов и помощи подрядчику в оценке стоимости вашего проекта.«Вид сверху» - это типичный архитектурный чертеж, который мы все видим… с каждой комнатой, показанной сверху, смотрящей вниз на дом со снятой крышей. План этажа дома или «белая печать»

Чертежи

Чертежи гораздо больше. подробные и технические планы для вашей реконструкции или другого строительного проекта. Название «чертеж» происходит от материала и покрытия, которые использовались для создания этих планов в прошлом. В результате печати линии стали белыми на синем фоне.Совсем недавно от чертежей пахло аммиаком, который использовался при печати чертежей. Сегодня технологии лазерной и струйной печати позволили архитекторам и домашним дизайнерам создавать эти чертежи без использования старых процессов печати «чертежей», а название чертежа - пережиток прошлого. Чертежи обычно имеют размер 18 x 24 ″ или 24 x 36 ″. Полный набор чертежей будет включать в себя план этажа, чертежи фасада каждой стороны конструкции, план подвала или фундамента, включая опоры и несущие стены, полную электрическую схему, план каркаса, чертежи всех сантехнических и механических систем, поперечный разрез чертежи конструктивных элементов, план кровли и план участка.

Итак, что вам нужно? План или план?

Ответ заключается в том, что для большинства людей план и план - это одно и то же? Оба слова план и план используются большинством людей для обозначения технического чертежа, нарисованного в масштабе, чтобы показать дом или комнату. Это обычное использование этих слов, и широко известно, что чертеж и план могут использоваться как синонимы. Итак, что вам нужно? Это одно и то же, поэтому называйте их так, как вам удобно. Работая с дизайнерами и подрядчиками и городскими властями, чтобы получить разрешение на строительство, вы, вероятно, услышите разные выражения, чтобы вы могли начать называть чертежи или планы так, как их называют другие в вашем регионе.

Когда вы планируете реконструкцию, все эти элементы могут не требуется.На самом деле простая реконструкция может не потребовать формальных чертежей для проекта. Вам нужно будет проконсультироваться с вашим местным офисом инспекций, чтобы узнать, требуется ли для вашего проекта полный набор чертежей или других чертежей. Пример чертежа начала 20-го века

Помимо чертежей, чертежи будут содержать очень конкретную информацию. это сообщит подрядчику, как именно работа должна быть завершена.

Есть много способов найти идеи для вашей модернизации - вы можете поискать в журналах, газетах, в Интернете, в выставочных залах и в гостях у друзей. Дни открытых дверей и модельные дома также являются прекрасными местами, где можно увидеть некоторые из последних дизайнерских стилей и идей, профессионально воплощенных дизайнером.

Дизайнеры интерьеров, архитекторы и дизайнерские салоны - отличный ресурс как для поиска идей, так и для получения помощи в дизайне. И не думайте, что дизайнерские услуги - это все или ничего. Дизайнерские салоны, магазины освещения, магазины плитки - все это отличные ресурсы, чтобы получить советы экспертов и идеи для вашего ремонта. Лучший способ получить помощь от этих экспертов - позвонить заранее и назначить встречу для вашего визита.Принесите с собой несколько фотографий комнаты, которую вы хотите переделать, а также хороший список и фотографии того, что вам нравится, а также размеры вашей комнаты и вашего бюджета. Имея всю эту информацию под рукой, многие выставочные залы могут предоставить огромное количество советов и рекомендаций. Не забудьте попросить образцы, которые вы можете позаимствовать. Вид этой плитки или светильника в вашем доме имеет большое значение для принятия разумных решений для вашего проекта реконструкции.

Если вам нужно найти дизайнера или архитектора для реконструкции, вы можете использовать наш ресурс «Найти дизайнера».Просто введите свое имя и почтовый индекс, и мы проведем поиск в нашей базе данных, чтобы предоставить вам список надежных дизайнеров, которые помогут вам начать реконструкцию. Дизайнер и архитектор могут помочь воплотить в жизнь ваше видение переделки вашего дома, взяв ваши идеи и найдя практические дизайнерские решения.

Когда вы определились с дизайном вашей реконструкции, вы можете приступить к поиску хорошего подрядчика для выполнения работ - и мы можем помочь! Используя нашу страницу «Найти подрядчика», вы можете просто ввести свое имя, почтовый индекс и номер телефона, и предварительно проверенный подрядчик позвонит вам, чтобы обсудить вашу реконструкцию - совершенно бесплатно.

8 советов по поиску идей для дизайна вашего дома и успешной реконструкции

  • Найдите в файле Ideafile картинки, фотографии и дизайнерские идеи

  • Посетите демонстрационные залы дизайнеров

  • Посетите дни открытых дверей и модельные дома

  • Позвоните дизайнеру интерьера

  • Проконсультируйтесь с архитектором

  • Проведите время в библиотеке, просматривая журналы и книги

  • Поиск в Интернете

  • Посетите дома друзей и соседей и сделайте фотографии, чтобы вы могли запомните отличные дизайнерские идеи.

Часто задаваемые вопросы о чертеже и плане

1. Вопрос: Где я могу получить набор планов, спецификаций и образцы чертежей?

Ответ: Проконсультируйтесь с местным городом или организацией, выдающей разрешение - много раз у них есть образцы планов, спецификаций и чертежей. Вот информация о чертежах и планах города Лос-Анджелес https://www.ladbs.org/docs/default-source/publications/misc-publications/homeowners-guide-for-additions-and-remodeling.pdf? sfvrsn = 8

2. Вопросы: План этажа против чертежа

Ответ: План этажа может быть чертежом или напечатан на белой бумаге с помощью современного принтера. План этажа - это вид здания - прямо сверху, в то время как чертеж - это тип рисунка - в частности, химические вещества, используемые для создания рисунка - рисунок может быть архитектурным или инженерным.

3. Вопрос: Разница между чертежами и чертежами

Ответ: Чертежи, чертежи и планы - это всего лишь несколько разных названий одного и того же объекта - разных чертежей, которые показывают, как здание выглядит изнутри и снаружи, чтобы оно могло быть построенным.Чертеж - это описание способа печати и копирования чертежей, который использовался много лет назад. Чертежи, чертежи и планы в наши дни обычно печатаются лазером или струйным принтером, но также используются плоттеры.

4. Вопрос: В чем разница между «планом крыши» и «планом каркаса крыши»

Ответ: План крыши - это вид сверху крыши с установленной внешней кровлей - как если бы вы были в самолет над домом. Цель плана крыши - увидеть, как вода будет стекать во время ливня, и проверить расположение вентиляционных отверстий и т. Д., Которые пробивают крышу.План каркаса крыши показывает структуру того, что поддерживает крышу - то, что находится под «кожей» крыши.

Что нужно для создания идеального плана строительства?

Строительные чертежи играют жизненно важную роль в строительстве вашего коммерческого здания. Чертежи помогут вам и строительной бригаде получить представление о том, как будет выглядеть окончательное здание, чтобы все ваши желания и потребности были учтены в проектной сборке, а также чтобы помочь оценить общие затраты на ваше здание. Строительные чертежи используются инженером, чтобы определить, осуществимы ли чертежи, необходимы ли они для получения разрешений для города или округа, в котором вы строите, и используются руководителем строительства для обеспечения планирования строительства. Однако, прежде чем что-либо из этого может произойти, необходимо создать чертежи. Вот несколько вещей, которые помогут создать идеальный строительный план для вашего коммерческого строительного проекта.

Обсуждая, в чем нуждается ваше здание

Прежде чем профессионал сможет приступить к созданию чертежа или макета для вашего коммерческого строительного проекта, он должен сесть с вами и поговорить о вашем проекте.Им необходимо определить, какой тип коммерческого здания вы хотите построить, например автосалон, больницу, отель или ресторан. Оттуда они должны определить здание, какого размера вам нужно построить, каков ваш примерный бюджет здания, и что вы хотите и что вам нужно в здании. Все эти детали важны, чтобы помочь профессионалу создать идеальный строительный план для вашего здания.

Создание базовой компоновки

После встречи с вами и ознакомления с размером и масштабом вашего проекта профессионал приступит к созданию строительного плана.Они начнут с создания самых простых рисунков; базовая планировка. Этот тип планировки детализирует предполагаемый размер здания, сколько этажей будет в вашем здании, а также общие размеры и квадратные метры здания. Этот рисунок покажет, насколько большим или маленьким будет ваше пространство, и позволит вам лучше всего определить, где в общих рамках вашего здания должны быть размещены офисы, кухни или ванные комнаты.

Добавление стен, дверей и окон

После того, как базовый макет вашего здания будет создан, следующее, что произойдет, это то, что стены, двери, окна, лифты и лестницы будут добавлены к чертежу.Дизайнер будет соблюдать законы и правила строительных норм и правил, чтобы в вашем здании было достаточно дверей, окон и путей эвакуации при пожаре. Эта версия плана также начнет разбивать базовую планировку вашего пространства, превращая широко открытый план этажа в план со стенами или перегородками для разных единиц, офисов или помещений.

Добавление архитектурных элементов

На данный момент к чертежу будут добавлены архитектурные особенности и элементы дизайна. В то время как на предыдущем чертеже могут быть стены, которые блокируют ванную комнату, в этой версии будет указано, где именно в ванной будут располагаться столешницы, раковина и туалет.Эта версия также может включать арочные дверные проемы, высокие потолки или другие эстетически приятные элементы, которые вы хотите включить в план дизайна вашего коммерческого здания.

Создание трехмерной модели

Многие дизайнеры берут свои чертежи и превращают их в трехмерную модель. Это позволяет вам лучше понять, как будет выглядеть вход в коммерческое здание в том виде, в котором оно спроектировано в настоящее время. Если дизайнер, с которым вы работаете, использует трехмерные модели, это произойдет на этом этапе процесса создания чертежа.

После утверждения работы инженером-строителем

Когда вы удовлетворены чертежами, последний шаг к созданию идеального строительного чертежа - одобрение чертежей инженером-строителем. Инженер-строитель гарантирует, что размеры и дизайн здания могут быть безопасными и реалистичными. Затем инженер-строитель поможет определить, какие строительные материалы необходимо использовать, какая структурная поддержка требуется зданию и как продолжить превращение этих чертежей в реальное коммерческое здание.

Создание идеального строительного проекта для коммерческого здания - это не то, что вы можете сделать в одиночку. Вам в помощь нужны специалисты с многолетним опытом создания планов и чертежей зданий. Здесь, в MH Williams Construction, мы можем помочь вам во всех аспектах вашего коммерческого строительного проекта, включая коммерческий дизайн, надзор за коммерческим проектом и управление строительством во Флориде. Свяжитесь с нами онлайн сегодня, чтобы начать работу или узнать больше.

% PDF-1.4 % 169 0 объект > эндобдж xref 169 138 0000000016 00000 н. 0000003566 00000 н. 0000003632 00000 н. 0000004559 00000 н. 0000004673 00000 н. 0000010550 00000 п. 0000016134 00000 п. 0000021734 00000 п. 0000027471 00000 п. 0000027975 00000 н. 0000028059 00000 п. 0000028631 00000 п. 0000029242 00000 п. 0000029499 00000 н. 0000030054 00000 п. 0000030184 00000 п. 0000030654 00000 п. 0000036286 00000 п. 0000036622 00000 н. 0000041693 00000 п. 0000042035 00000 п. 0000042296 00000 п. 0000042599 00000 н. 0000047454 00000 п. 0003061678 00000 п. 0003066567 00000 п. 0003079586 00000 п. 0003105724 00000 п. 0003110821 00000 п. 0003114868 00000 п. 0003114983 00000 п. 0003115107 00000 п. 0003115223 00000 п. 0003115337 00000 п. 0003115437 00000 п. 0003116229 00000 п. 0003116531 00000 п. 0003120958 00000 п. 0003121249 00000 п. 0003121313 00000 п. 0003121391 00000 п. 0003121466 00000 п. 0003121541 00000 п. 0003121657 00000 п. 0003121806 00000 п. 0003122131 00000 п. 0003122186 00000 п. 0003122303 00000 п. 0003122408 00000 п. 0003122524 00000 п. 0003122673 00000 п. 0003123050 00000 п. 0003123114 00000 п. 0003123192 00000 п. 0003123513 00000 п. 0003123568 00000 п. 0003123685 00000 п. 0003124069 00000 п. 0003124133 00000 п. 0003124629 00000 п. 0003124693 00000 п. 0003125192 00000 п. 0003125256 00000 п. 0003125759 00000 п. 0003125823 00000 п. 0003126322 00000 п. 0003126386 00000 п. 0003126889 00000 п. 0003126953 00000 п. 0003127457 00000 п. 0003127521 00000 п. 0003128025 00000 п. 0003128089 00000 п. 0003128596 00000 п. 0003128660 00000 п. 0003129163 00000 п. 0003129227 00000 п. 0003129729 00000 п. 0003129793 00000 п. 0003129871 00000 п. 0003130188 00000 п. 0003130243 00000 п. 0003130360 00000 п. 0003130729 00000 п. 0003130793 00000 п. 0003131292 00000 п. 0003131356 00000 п. 0003131860 00000 п. 0003131924 00000 н. 0003132428 00000 п. 0003132492 00000 п. 0003132995 00000 п. 0003133059 00000 п. 0003133551 00000 п. 0003133615 00000 п. 0003134112 00000 п. 0003134176 00000 п. 0003134672 00000 п. 0003134736 00000 п. 0003135242 00000 п. 0003135306 00000 п. 0003135803 00000 п. 0003135867 00000 п. 0003136359 00000 п. 0003136423 00000 п. 0003136501 00000 п. 0003136817 00000 п. 0003136872 00000 н. 0003136989 00000 п. 0003137354 00000 п. 0003166938 00000 п. 0003167002 00000 н. 0003167080 00000 п. 0003167405 00000 п. 0003167460 00000 п. 0003167577 00000 п. 0003167964 00000 п. 0003168028 00000 п. 0003168106 00000 п. 0003168429 00000 п. 0003168484 00000 п. 0003168601 00000 п. 0003168971 00000 п. 0003169035 00000 н. 0003169113 00000 п. 0003169188 00000 п. 0003169304 00000 п. 0003169453 00000 п. 0003169766 00000 п. 0003169821 00000 п. 0003169938 00000 н. 0003170294 00000 п. 0003174101 00000 п. 0003174164 00000 п. 0003174471 00000 п. 0003174534 00000 п. 0003179752 00000 п. 0000003056 00000 н. трейлер ] / Назад 3770703 >> startxref 0 %% EOF 306 0 объект > поток hlOQ wwfgXwb00QXbM`! tSYuUL, eJH,? 0 -, - y, D = K; 9sVj% 鶳 sAtmc> fom ~] (k uRjp5:% g \ r0UL̷XvψJ] @ (n + m & ~ 殒 wek! 3HP% ł & i \ dLQD1ZO`I) @ f9Ě ե 0 em5MԧQj أ L512?) ޺ Mib: qN) ޙ, 듅 h_oJ1g # zZ! P`MU, a (x6I:}, ~; @ 60-? `

Аудиокнига недоступна | Audible.com

  • Evvie Drake: более

  • Роман
  • От: Линда Холмс
  • Рассказал: Джулия Уилан, Линда Холмс
  • Продолжительность: 9 часов 6 минут
  • Несокращенный

В сонном приморском городке в штате Мэн недавно овдовевшая Эвелет «Эвви» Дрейк редко покидает свой большой, мучительно пустой дом почти через год после гибели ее мужа в автокатастрофе. Все в городе, даже ее лучший друг Энди, думают, что горе держит ее внутри, а Эвви не поправляет их. Тем временем в Нью-Йорке Дин Тенни, бывший питчер Высшей лиги и лучший друг детства Энди, борется с тем, что несчастные спортсмены, живущие в своих худших кошмарах, называют «ура»: он больше не может бросать прямо, и, что еще хуже, он не может понять почему.

  • 3 из 5 звезд
  • Что-то заставляло меня слушать....

  • От Каролина Девушка на 10-12-19

Строим велосипедный город

Недавние климатические марши привлекли наше коллективное внимание. Студенты и молодые люди со всего мира вышли на улицы, чтобы потребовать немедленных действий по борьбе с изменением климата, чтобы защитить окружающую среду для лучшего будущего.Воздействия, которые мы уже видим, - не единственные климатические воздействия, которые повлияют на качество жизни будущих поколений. Некоторые климатические опасности еще не материализовались. Мы обратились к некоторым из наших авторов, чтобы узнать - Какая, по их мнению, проблема изменения климата будет наиболее актуальной в ближайшие 50 лет? Почему?

Самая серьезная проблема изменения климата будет заключаться в нашей способности обеспечить адекватным питанием и водой каждого человека на Земле. Мы уже боремся с этой проблемой, и изменение климата будет все чаще вызывать засухи и экстремальные погодные явления. И наши источники воды, и сельскохозяйственное производство чувствительны к этим климатическим изменениям. Возможная нехватка продовольствия и воды в будущем приведет к усилению беспорядков и политической напряженности в мире. Однако мы можем предпринять шаги сегодня, чтобы предотвратить эту нехватку в будущем, разработав стратегии устойчивой адаптации. Наша самая большая сила как людей - это способность вводить новшества, и если мы будем делать это осторожно и ответственно, мы сможем предотвратить многие из этих будущих кризисов.
- Джессика Эйс, автор книги Как накормить мир

Очевидно, что наиболее актуальной проблемой климата является выяснение того, как привести мировую экономику к углеродной нейтральности, а затем разработка технологий экономичного удаления большого количества углерода из атмосферы.Но еще один важный вопрос, который еще не решается, - это то, как мы создаем национальные и международные режимы для управления массовыми миграциями людей, которые будут вызваны изменением климата. Несмотря на успехи мирового сообщества в реализации значительного сокращения выбросов парниковых газов в ближайшие десятилетия, мы уже знаем, что ожидаемые будущие климатические воздействия в конечном итоге вызовут крупномасштабную миграцию населения из районов, которым угрожают климатические риски, такие как уровень моря. подъема, сильной жары, сильных штормов, засухи и лесных пожаров, а также в районы с меньшим риском.Время и географическое распределение этих перемещений весьма неопределенно. Тем не менее, они будут иметь большое влияние как на теряющие население, так и на те районы, где оно растет. И они вызовут серьезные экономические, социальные и политические потрясения. Как заметил один комментатор: «Вы можете поставить стену, чтобы попытаться удержать 10 000, 20 000 и 1 миллион человек, но не 10 миллионов». Как мы будем управлять этой миграцией климата? Какой правовой статус будут иметь мигранты? Как мы подготовим районы, которые теряют население, а также те, которые могут оказаться в крупных незапланированных миграциях? Пора заняться этими вопросами.
- Джон Кливленд, автор книги Life After Carbon

Кредит: изображение iStock

На мой взгляд, самой большой угрозой для Земли в ближайшие десятилетия будет неустойчивый рост населения. Это вызовет все виды необратимых изменений окружающей среды. Меньший след человека означает, прежде всего, меньше футов.
-Michiel Roscam Abbing, автор Plastic Soup

Большинство ученых согласны с тем, что изменение климата увеличит частоту, интенсивность и продолжительность экстремальных погодных явлений, включая наводнения, ураганы, засухи, аномальную жару и лесные пожары.Если мы ничего не предпримем с этим, большинство городов станет менее комфортным, а некоторые значительно. В зависимости от своего местоположения города и их жители могут пострадать от следующих возможных сценариев: слишком влажно, слишком сухо или слишком тепло. Дома могут регулярно затопляться, водопроводные краны могут перестать течь, или жизнь людей может ограничиваться кондиционированными помещениями, потому что на улице будет слишком жарко. К счастью, архитекторы и градостроители могут помочь повысить устойчивость городов - способность городских сообществ оправиться от потрясений.Если мы сделаем это правильно, мы сможем даже думать об этом как о возможности улучшить наши города и здания. Дамбы могут служить защитой от наводнений и функциональными зданиями, местные виды и засухоустойчивые растения могут сэкономить воду, используемую для озеленения, а деревья и растения могут помочь охладить городские пространства. Будущее всегда было неопределенным, но наше будущее может быть еще более неопределенным. Поскольку изменение климата влияет на наши города непредсказуемым образом, возникает большой вопрос: как нам справиться с этими новыми рисками?
- Стефан Ал, автор книги Адаптация городов к повышению уровня моря

Изменение климата, как западный U.Исследователь воды S. Брэд Удалл часто указывает, что это подмена воды. Удалл имеет в виду, что, хотя мы работаем над сокращением выбросов парниковых газов, нам необходимо сосредоточить внимание на снижении нашей уязвимости к изменениям, которые даже сейчас ощущаются в гидрологических циклах планеты. Это может означать больше воды там, где она нам не нужна - подумайте, например, о наводнении в центральной части Соединенных Штатов из-за ужасного шторма в марте 2019 года или постепенном повышении уровня моря в наших прибрежных городах. Это часто означает меньше воды там, где мы стали зависеть от нее, например, сокращающиеся водохранилища в бассейне реки Колорадо.Подготовка к будущей подмены воды имеет важное значение независимо от того, насколько успешно мы сокращаем выбросы парниковых газов.
- Джон Флек, автор книги Вода для борьбы за пределы

Транспортный сектор остается одним из крупнейших источников выбросов парниковых газов и, таким образом, представляет собой самый слабый плод для правительств, стремящихся достичь сложных целей по сокращению выбросов углерода. В ходе нашего исследования мы обнаружили, что Нидерланды являются лучшим примером четкого пути вперед.В отчете Всемирного банка за 2014 год он входит в 25 нижних стран по выбросам углекислого газа на транспорте (в процентах от общего национального производства). Фактически, на долю голландского транспорта приходится лишь пятая часть их общих выбросов по сравнению с одной третью в Соединенных Штатах, которые - с 1,9 млрд тонн выбросов CO2 в 2016 году - впервые обогнали производство электроэнергии как наиболее загрязняющий сектор в стране. раз в 40 лет. Вместо того, чтобы ждать, пока электромобиль спасет нас, нам следует обратить внимание на скромный велосипед, который - при наличии правильной инфраструктуры и правил - мог бы немедленно заменить значительное количество поездок, которые мы совершаем на машине, и начать перемещать нас на автомобиле. более устойчивое направление для будущего нашей планеты и наших детей.
- Крис и Мелисса Брантлетт, соавторы проекта Building the Cycling City

Наиболее актуальной проблемой в связи с изменением климата почти наверняка является сохранение и, если возможно, расширение лесного покрова. Очевидно, что мы должны работать над сокращением выбросов углерода и расширением использования возобновляемых источников энергии, но даже самые оптимистичные сценарии вокруг этого не решат проблему. Леса и океаны являются крупнейшими стоками CO2; мы можем бороться за поддержание океанической биосферы и здоровья, но мы могли бы - по крайней мере, концептуально - увеличить площадь лесов.И мы ДОЛЖНЫ попытаться остановить уничтожение лесов.
- Джо Ландсберг, соавтор книги Леса в нашем меняющемся мире

Обществу нужно будет не только подготовиться к текущим и надвигающимся изменениям, связанным с изменением климата, нам нужно будет делать это, одновременно принимая решительные меры, чтобы избежать катастрофических последствий в будущем. Многие города уязвимы и уже сталкиваются с последствиями изменения климата. Сорок процентов населения Соединенных Штатов проживает на 10% суши - вдоль береговой линии.Хотя города могут оказывать большее влияние на то, как мы готовимся к изменению климата, будущее планирование и рост должны быть скоординированными, продуманными и новаторскими. Для начала директивным органам следует принять и отстаивать политику, поощряющую пешеходные прогулки, городские места и связанную с ними плотность, особенно в пригородах. Прогулочные городские места создают возможность снизить выбросы углекислого газа, способствуя повышению качества жизни жителей.
- Джейсон Беске, соавтор Suburban Remix

Хотя затраты на адаптацию к изменению климата будут историческими - в США они превысят в реальном долларовом выражении затраты на ведение Второй мировой войны и строительство межгосударственной системы автомобильных дорог вместе взятые - цена бездействия будет катастрофической.Национальный океанографический центр Великобритании (NOC) оценивает ежегодные глобальные затраты на наводнения, вызванные изменением климата, которые являются лишь одним из множества последствий изменения климата, в более чем 14 триллионов долларов США. NOC также прогнозирует, что более шестисот миллионов человек могут быть перемещены только из-за повышения уровня моря к 2100 году. В США семь из десяти самых экономически производительных метрополитенов, составляющих примерно четверть всей экономики и растущих на 50% быстрее, чем в США. США в целом сталкиваются с серьезными рисками из-за повышения уровня моря.

Тем не менее, слепой упор на отказоустойчивость может означать попадание в слишком знакомую ловушку приоритетов, которая отвлекает ресурсы от других серьезных проблем.Например, развитый мир стремительно стареет. Люди старше 65 лет будут представлять более половины чистого роста Америки (и развитого мира) как минимум в течение следующих двух десятилетий, что окажет чрезвычайное давление на расходы на здравоохранение, которые, по прогнозам, к 2050 году съедят все дискреционные федеральные расходы США. Неравенство доходов в США и во всем развитом мире, ускоренное переходом к экономике знаний, которая обеспечивает большую часть своих экономических выгод более образованным верхним 20% рабочей силы, порождает растущую социальную, а также экономическую напряженность.Быстро развивающиеся технологии означают, что в течение двух десятилетий США и остальным развитым странам потребуется переоснастить транспортную инфраструктуру на триллионы долларов, чтобы приспособиться к автономной мобильности, в то же время отвечая на прогнозируемое автоматизацией сокращение рабочих мест десятков миллионов рабочих. только в США. Правительство также не может прекратить финансирование транспорта, парков и образования, не столкнувшись с серьезными социальными волнениями и экономическим спадом. И уже сегодня развитый мир сталкивается с огромными счетами за ремонт существующей инфраструктуры - цифра, которая в США достигнет 2 триллионов долларов США, или почти 10% всей экономики США, к концу 2020-х годов.

Несмотря на сомнения, выраженные политическим лидером США, реальный вопрос заключается не в том, должны ли мы реагировать на изменение климата, а в том, как? Абсолютная грандиозность угрозы требует действий. Но как нам избежать ловушки приоритета? Мой собственный опыт планирования восстановления Нового Орлеана после урагана Катрина предлагает три стратегии: государственно-частное партнерство, которое раскрывает инновационный потенциал частного сектора, учреждений и правительства, работающих вместе; принятие принципов, которые голландцы зародили после Второй мировой войны: любые ресурсы, потраченные на защиту от повышения уровня моря или других климатических факторов, также должны быть направлены на обеспечение жизнеспособности, экономической конкурентоспособности и благополучия; и время
- Дэвид Диксон, соавтор Suburban Remix

Я только что вернулся из Швеции, где все дело в изменении климата.Правительство сажает деревья по всему миру, а также прилагает все усилия, чтобы уменьшить углеродный след Швеции. Варианты утилизации есть везде. В университете, где я выступал, в кафетерии и комнатах для отдыха только моющаяся посуда, чашки, столовое серебро. Все люди старше четырех лет ездят на велосипеде, а дети младше четырех лет используют приспособления, прикрепленные к велосипеду взрослого. Грета, 16-летняя шведская активистка по борьбе с изменением климата, вдохновляет всех нас своим мужеством и энтузиазмом. Для меня ключевой вопрос в борьбе с изменением климата: будем ли мы готовы и сможем следовать за молодым руководством, которое принимает вызов, и поддерживать его? Легко списать молодое поколение на неопытное, капризное, заблудшее в своих уловках.Это старомодное и деструктивное мышление. Эти молодые активисты находятся на переднем крае борьбы с изменением климата, и мы должны вложить в их лидерство свою веру, а также наши деньги, влияние и энергию.
- Люси Мур, автор книги Common Ground on Hostile Turf

Создание обширных экологических сетей, состоящих из хорошо связанных между собой крупных охраняемых территорий, является наиболее насущным приоритетом, потому что это наш лучший вариант ограничить масштабы шестого массового вымирания. Изменение климата усугубляет и усугубляет другие угрозы биоразнообразию, такие как потеря среды обитания, инвазивные виды, загрязнение, чрезмерная эксплуатация природных ресурсов и ухудшение состояния окружающей среды. Экологические сети могут уменьшить воздействие всех факторов стресса, способствовать устойчивости популяции и позволить видам адаптироваться к изменению климата, перемещаясь в климатически подходящие районы.
- Д-р Анника Кили, соавтор Corridor Ecology, Second Edition

Понимание чертежей - Design Depot

Чертежи - это гораздо более подробные чертежи, чем простые планы этажей .Чертежи - это точные подробные чертежи планов дома, здания или строения в масштабе, которые включают гораздо больше деталей, чем базовый план этажа.

Ваши чертежи и спецификации - это документы, используемые вашим строителем и подрядчиками, чтобы проинструктировать их о том, как построить ваш новый дом. Каждый набор чертежей должен включать планы этажей; планы фундамента и информация о фундаментах и ​​каркасе; фасады спереди, сбоку и сзади; план крыши; электрическая разводка и план кухонного шкафа; и детали конструкции.

Каждый набор чертежей включает подробную документацию, которая полностью описывает качество и характеристики материалов, необходимых для завершения строительства вашего дома. Вы можете использовать подробные чертежи, чтобы получить точную оценку общей стоимости строительства дома.

Чертежи используются, чтобы предоставить строителю полный набор двумерных инструкций о том, как именно построить дом. Наиболее распространенные размеры чертежей для строительства нового дома - 18 ″ x 24 ″ или 24 ″ x 36 ″

.

До появления компьютеров чертежей рисовались вручную на пергаменте (полупрозрачная пленка, которая была специально обработана и обработана аммиаком), однако с развитием компьютерного программного обеспечения процесс проектирования плана этажа значительно улучшился. и планы этажей теперь стало проще создавать и копировать.Теперь полные планы этажей можно сохранить и распечатать так же просто, как распечатать этот документ со своего компьютера.

Мы предлагаем широкий выбор исчерпывающих и подробных чертежей в широком ассортименте стилей дома , планов дома и дизайнов, подходящих для любого стиля жизни, независимо от того, хотите ли вы реконструировать или построить новый дом.

Масштаб:

Планы этажей с чертежами обычно нарисованы в масштабе дюйма от фактического размера дома. Таким образом, строитель сможет масштабировать чертеж дома и подобрать правильный размер.По общепринятому правилу шкала ”означает, что на каждые ¼” на плане приходится 1 ′ фактической длины. Некоторые детали, такие как макеты обрамления или встроенные детали, могут быть нарисованы в масштабе 1/8 дюйма или даже ¾ дюйма.

Любой строитель должен взглянуть на ключ на плане дома , чтобы определить масштаб дома. Поскольку чертежи нарисованы в масштабе, если какая-либо часть должна быть изменена, или подрядчик может масштабировать чертеж, чтобы определить правильные измерения для внесения корректировок.Масштаб каждого рисунка обычно указывается рядом с заголовком, однако иногда он отображается под рисунком или в другом месте на странице.

Высота:

Чертежи также обычно включают в себя четыре фасада дома: спереди, сзади и с каждой стороны. Цели этих чертежей заключаются в том, чтобы можно было произвести измерения для любого необходимого аспекта и нарисовать в масштабе, а также указать, как будет выглядеть дом после завершения. Чертежи фасада также включают в себя высоту коньков, внешнюю отделку, наклон крыши и другие аспекты дизайна, чтобы дать общее представление о готовом доме.Эти внешние характеристики могут также предоставить подробную информацию об архитектурном стиле экстерьера дома.

План цокольного этажа:

Планы цокольного этажа (если есть) показывают, как должен быть построен фундамент и структурная целостность. Эти планы содержат дополнительную информацию о расположении фундаментов, несущих стен, арматуры из стальной арматуры и других конструктивных элементов, необходимых дому для поддержки стен и крыши.

Схема расположения электрооборудования:

Электрические схемы (если они есть) часто бывает трудно читать, поэтому чертежи электрической схемы дома часто находятся на отдельном чертеже.Сохраняя электрическую схему на собственном чертеже, электрик может приступить к электромонтажу дома, не читая весь план этажа здания. Электрические схемы обычно включают легенду или обозначения на странице, которые объясняют, что представляет каждый символ. По этой схеме электрик может определить расположение электрических розеток, вентиляторов, приспособлений, осветительных приборов и т. Д. Электрические схемы могут также включать обозначения для систем отопления, дверных распашных дверей и размеров, или даже для указания некоторых видов отделки.

Чертежи каркаса:

Как и все остальные чертежи, чертежи обрамления (если они есть) также выполнены в масштабе. Планы каркаса включают в себя основную каркасную структуру дома. Расположение перекрытий перекрытий, стен и стропильных ферм являются общей деталью этих планов. Обычно расположение каждой стойки не указывается из-за признанных универсальных строительных норм. Однако в некоторых случаях есть инструкции по определенным методам возведения стен.

Сантехнические и механические системы:

Поскольку чертежи складских домов продаются в 50 штатах, региональные предпочтения и климатические различия диктуют использование различных механических систем, и поэтому эту информацию необходимо получать на местном уровне.Обычно указывается только расположение сантехнических приборов, но этой информации достаточно, чтобы подрядчик мог установить водопроводную систему. Однако вы можете попросить субподрядчика по отоплению предоставить схему воздуховодов и регистров для проверки до начала строительства. Ваша местная коммунальная компания также может предложить вам различные услуги по определению размеров системы для вашего нового дома.

Сечения и детали:

Вид сверху или план этажа конструкции предоставляют подробную информацию о длине стен и размерах комнаты, что не дает полной информации для успешного строительства дома.Поэтому в большинстве случаев поперечный разрез дома включается в набор планов дома. Поперечный разрез дома - это рисунок готового дома, как если бы он был разрезан пополам. Эта часть плана дома дает строителю еще лучшее понимание относительности высоты пола, длины стропил среди других структурных элементов дома.

План участка:

Планы участка - это подробные чертежи участка или участка, на котором будет построен новый дом.Планы участков составляются для определения расположения дома на выбранном участке застройки с учетом границ собственности, топографии и планировки дома. Размеры участка обычно регистрируются геодезистом и используются для определения точного местоположения и расположения выбранного дома по отношению к выбранному участку. Планы земельных участков обычно включают расположение инженерных сетей, требования к возврату, сервитуты; места проезжают и ходят. В некоторых случаях может быть включена топографическая карта, которая предоставит архитектору или строителю важные данные о уклоне и местности участка, для которого он или она проектирует дом.

Поскольку планы участков подготавливаются на основе точных размеров и размеров дома, который будет построен, и того, как он будет вписываться в выбранный участок, они обычно не включаются в покупку стандартных планов этажей, однако планы участков могут быть составлены местный профессиональный рисовальщик, архитектор или инженер после выбора лота.

Итак, теперь, когда вы знаете, как читать Blueprint, вам нужно понимать различия между разными стилями! Смотрите нашу информацию о том, как выбрать правильный план дома.

Что вам нужно знать

Что такое строительный план или план строительства?

Строительные чертежи (также известные как строительные планы или строительные чертежи) - это двухмерные чертежи, содержащие все детали, необходимые для проекта. Эти данные необходимы для запроса разрешений, определения графика строительства и, в конечном итоге, самого строительства.

Каждый строитель должен уметь читать чертежи. Фактически, любой, кто попытается пропустить этот шаг, обнаружит, что его работа не будет сделана должным образом, и что он никогда не будет хорош в своей работе.Следовательно, каждому торговцу, субподрядчику и подрядчику потребуется урок чтения чертежей, прежде чем они начнут свою карьеру.

Бесплатная электронная книга: 6 ключей к конкурентоспособности в строительстве

Изучение всех различных измерений, включенных в план, может гарантировать, что каждый этап проекта продвигается должным образом, что позволяет избежать переделок и задержек в реализации проекта и превышения бюджета.

Кроме того, планы строительства предлагают подробный обзор масштабов проекта для людей на месте, поскольку он включает в себя ряд важной информации, такой как спецификации качества, строительные нормы и размеры.

Существует много различных типов строительных чертежей, и некоторые из них могут быть значительно более запутанными, чем другие. По этой причине важно, чтобы каждый, кто участвует в процессе строительства, мог понять план строительства.

В этом руководстве мы подробнее рассмотрим, как можно прочитать план строительства, какая информация обычно включается в него и как она влияет на процесс планирования.

Почему чертежи называются чертежами?

Исторически сложилось так, что чертежи были буквально чертежами и создавались для воспроизведения технических чертежей посредством процесса контактной печати на светочувствительной бумаге.Впервые использованный в 1842 году, процесс создания чертежей позволил быстро и точно воспроизводить чертежи спецификаций в строительстве и строительстве. Чертежи представлены в виде негативных рисунков или иллюстраций оригинала в виде белых линий на синем фоне.

Процесс разработки чертежей начинается с получения светочувствительного соединения трехвалентного железа, обычно широко применяемого цитрата железа и аммония и феррицианида калия. Затем лист пропитывают раствором цитрата аммонийного железа и сушат.Под воздействием света происходит фотореакция, превращающая трехвалентное трехвалентное железо в двухвалентное двухвалентное железо. Для проявления изображения используется раствор феррицианида калия - он образует нерастворимый феррицианид (берлинская лазурь или синь Тернбелла) - а затем смываются излишки химикатов. Этот процесс называется цианотипией и позволяет создавать бумагу с голубым покрытием, готовую к воспроизведению рисунков.

Архитекторы и инженеры рисовали свои проекты на бумаге для картриджей, которые затем наносились на кальку, а затем калька помещалась на сенсибилизированную бумагу, зажималась под стеклом и экспонировалась на дневном свете в рамке экспонирования.Во время этого светового воздействия ультрафиолетовый свет проходит через кальку, превращая светочувствительное покрытие в устойчивый синий или черный краситель. Поскольку индийские чернила (чернила, используемые в рисунках) блокируют УФ-свет, покрытие за рисунками не подвергается фотореакции и остается растворимым. Затем бумагу промывают и сушат, в результате получается точная копия исходного изображения с изображением, воспроизведенным в виде белых линий на темно-синем фоне.

Сегодня термин «план» все еще используется для обозначения поэтажных планов.Но более приемлемо использовать термины чертежи и отпечатки, когда речь идет о поэтажных планах или любом типе плана в этом отношении.

Чертежи могут различаться по размеру

Мы уже упоминали, что строительные чертежи могут значительно отличаться от проекта к проекту. Проще говоря, они могут быть больше или меньше в зависимости от сложности проекта и спецификаций, которые следует учитывать.

Это имеет значение в основном для традиционных процессов создания чертежей, когда план строительства печатается на бумаге.Его размер может быть огромным в проектах с повышенной сложностью. Точно так же есть проекты, в которых размер строительного плана не превышает размера записной книжки.

Благодаря развитию цифровых технологий в течение последних нескольких лет, цифровые чертежи также набирают популярность, поскольку они позволяют людям как в полевых условиях, так и в офисе быть в курсе последних изменений планов и сообщать о них другим. агентов проекта одним нажатием кнопки.

Обновления загружаются автоматически в приложение, где все члены команды могут легко получить доступ к последней версии плана.Таким образом, нет места «дорогостоящим» импровизациям по плану со стороны рабочих, которые не желают поднимать RFI в случаях, когда план упускает важную информацию.

Избегает дорогостоящих ошибок и ряда недоразумений, а время ожидания перехода от одного задания к другому значительно сокращается. Такой подход может снять большую психологическую и административную нагрузку с плеч проектных команд.

Тем не менее, независимо от того, работаете ли вы над бумажной или цифровой версией плана строительства, чрезвычайно важно, чтобы у вас были все необходимые знания, чтобы правильно читать и интерпретировать план строительства.

Почему чертежи важны?

Чертежи, чертежи или распечатки обычно не получают должного признания, независимо от того, насколько они важны в проектной документации. Ваши чертежи и чертежи основаны на спецификациях вашего проекта и созданы на их основе. Эти спецификации описывают цели проекта, функциональность и то, как требования проекта будут выполнены, а ваши чертежи или чертежи содержат все технические детали, содержащиеся в них.

  • Чертежи, таким образом, позволяют вам измерить соответствие вашим спецификациям.
  • Они позволяют вам направлять необходимые установки, ссылаясь на готовые наборы чертежей, и позволяют отслеживать любые модификации или дополнения к тому, что вы устанавливаете.
  • Чертежи и чертежи также являются отличными ресурсами для обслуживания и устранения неполадок.

Как читать строительные чертежи?

Строительные чертежи являются неотъемлемой частью каждого этапа проекта, так как они могут быть основой, на которой будет основан ряд процессов.Например, оценка затрат (как с точки зрения рабочей силы, так и материалов), планирование строительства и получение разрешения - вот некоторые из областей, в которых использование чертежей считается необходимым.

При этом строительные рабочие должны уметь читать план строительства и делать правильные выводы в зависимости от представленных им фактов.

Читайте также: Строительство на месте - как выполнить поставку в срок и в рамках бюджета

Первое, что должен сделать каждый, читая чертежи, - это просканировать весь план, а затем прочитать все примечания и спецификации, которые включены в него.Оттуда каждый может сосредоточиться на всех деталях, потому что они будут знать основы.

Виды в плане - это основные виды, которые люди будут видеть, глядя вниз на горизонтальную плоскость. Эти планы могут быть чертежами гражданского плана, чертежами плана этажа, чертежами плана крыши, чертежами структурного плана и даже чертежами сантехнического, электрического и механического плана.

Каждый из них будет сосредоточен на конкретных элементах, включенных в эти объемы работы, и все они нарисованы в разных масштабах.Профессиональным подрядчикам необходимо будет уметь читать каждую из них, а затем складывать части воедино в процессе строительства.

Масштаб имеет значение!

Так как каждый план имеет разный масштаб, подрядчикам рекомендуется убедиться, что они используют правильный масштаб, а также правильно ли масштабируется на планах. Довольно часто любые изменения выполняются за пределами масштаба, потому что они выполняются быстро, чтобы избежать перерывов в проекте.

Однако эти изменения могут вызвать проблемы, если они не масштабируются, потому что они не будут построены или внедрены так, как должны.

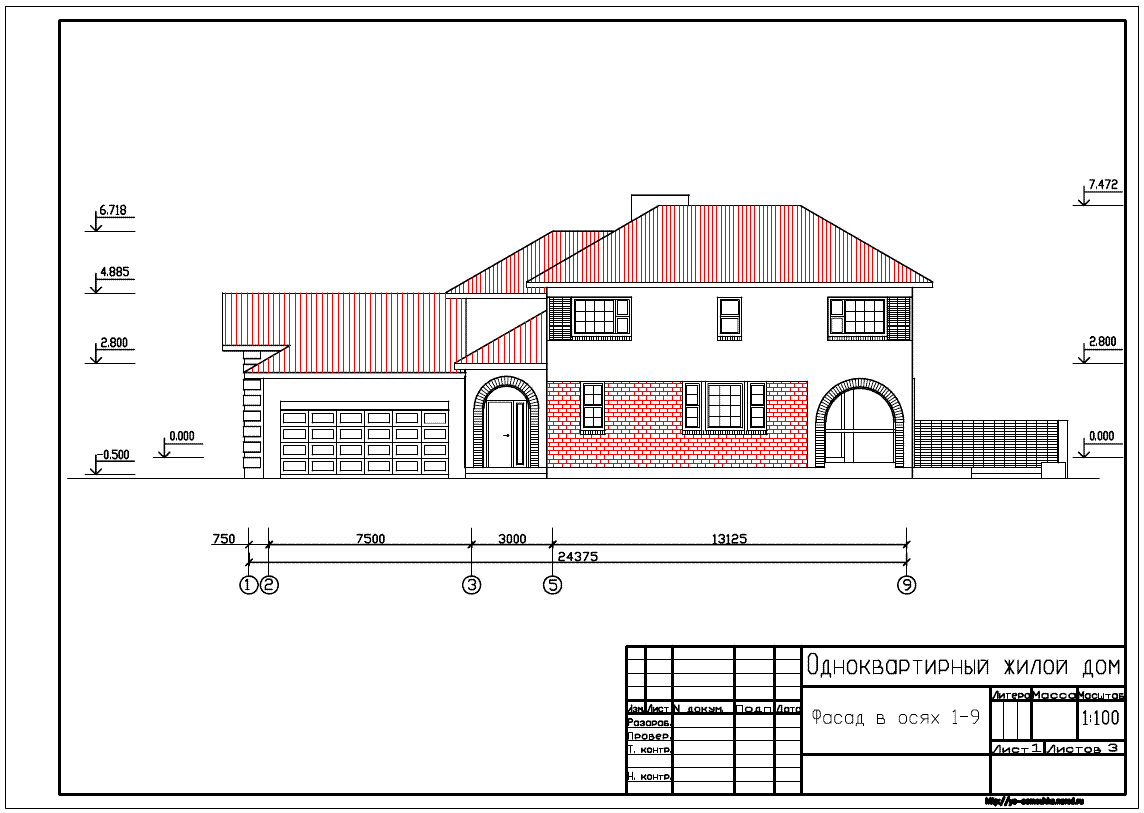

Фасады чертежей - это виды сбоку, которые показывают внешние стены здания. Они почти всегда обозначаются как юг, север, запад и восток, но подрядчики должны дважды проверить их, чтобы убедиться, что они верны, или добавить информацию, если она отсутствует.

В этой части чертежей также будут показаны все желоба, водосточные трубы, окна, двери и линии крыши здания, а также описаны материалы, которые будут использоваться для всего снаружи.Сложнее всего будет рассмотреть их с внутренними фасадами на том же чертеже, который включает столешницы, шкафы, стены и многое другое.

Многие подрядчики предполагают, что все возвышения указаны на чертежах, но часто это не так. Важно сравнивать фасады и планы этажей, чтобы ничего не упустить.

Роль разделов чертежей

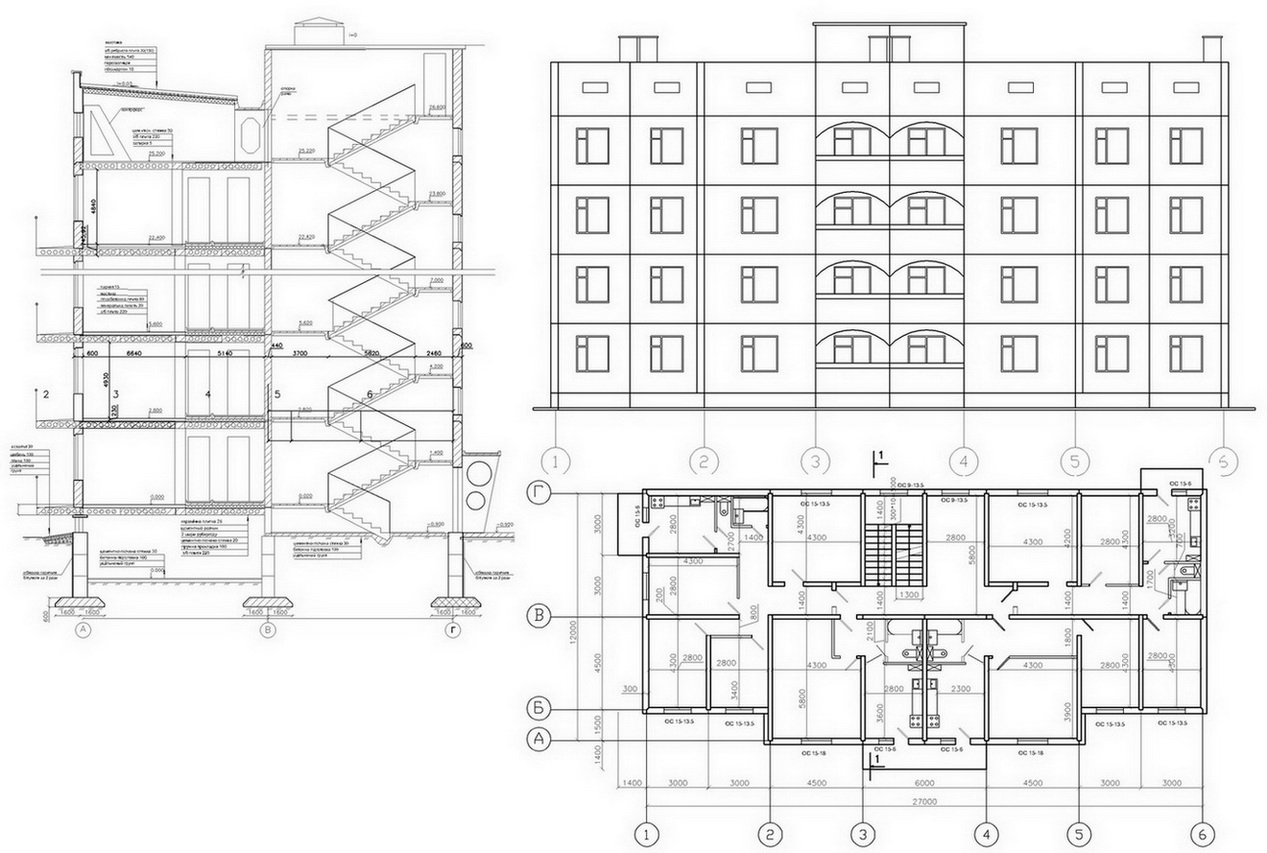

На разрезах чертежей подрядчики будут видеть разрезы здания.На них показаны стойки, изоляция, обшивка и то, как стена будет соединяться с полом или фундаментом.

Размеры шкафов, столешниц и т. Д. Также можно найти в секциях, и их важно учитывать. Каждый раздел имеет перекрестные ссылки на видах плана, чтобы человек, читающий чертежи, знал, откуда они взялись.

Расписания

также включены в чертежи, и каждый из них содержит более конкретную информацию, чем та, которую можно найти на плане.Например, на плане этажа может быть номер двери или отметка на нем, но подрядчики могут найти соответствующую информацию, которая им нужна для этого, в прилагаемой спецификации дверей.

Что такое символы и сокращения чертежей

Одна из самых сложных вещей, с которой столкнется любой, кто читает чертежи, - это все сокращения, которые на них есть. Используются сотни различных сокращений и символов, и они не всегда используются повсеместно.

Один архитектор или инженер может использовать один символ для объекта на одном плане, в то время как тот же архитектор или инженер может использовать другой символ для того же объекта на другом плане.Конечно, есть также символы для материалов, которые используются во всем здании, а также для инженерных сетей.

К счастью, часто есть ключ к используемым сокращениям и символам. Это гарантирует, что каждый знает, о чем идет речь на каждом из рисунков.

Посмотрите также: Как повысить производительность на стройплощадке

Без сомнения, чертежи сложно читать, но со временем каждый в строительной отрасли сможет читать их легко и быстро.Фактически, многие сотрудники даже обнаруживают ошибки еще до того, как они станут проблемой, что всегда полезно для тех, кто не хочет терять деньги на проекте или выходить за установленные сроки.

И именно здесь использование программного обеспечения для строительства уже играет решающую роль, поскольку это наиболее эффективный способ поделиться такими обновлениями с остальной командой простым и своевременным образом. Таким образом, и бэк-офис, и строительная площадка остаются на шаг впереди всех источников угроз для своего проекта.

Связь между чертежами и планировкой строительства

К настоящему времени очевидно, что планы строительства считаются существенным компонентом процесса планирования. И как все может быть по-другому, если учесть, что план строительства - это фундамент, на котором строится вся проектная деятельность.

Если говорить более аналитически, планирование строительства охватывает все этапы, необходимые для успешного завершения проекта. От начала до конца многочисленные задачи должны быть определены и расположены в логическом порядке.Это приведет к плавному развитию проекта и улучшит сотрудничество между различными заинтересованными сторонами.

После того, как все задачи упорядочены и назначены в рамках различных результатов проекта (например, добавление окон в здание), команда может использовать план строительства, чтобы убедиться, что у них есть нужная рабочая сила, материалы и оборудование на месте справа. время. В противном случае руководители проектов не смогут определить точные потребности для каждого вида деятельности.

Определение точных сроков реализации проекта - еще одна область, в которой план строительства может иметь огромное влияние. На этом этапе учитываются различные параметры, которые подразделяются на те, которые могут контролироваться командой проекта (например, количество рабочих на объекте), и те, которые находятся вне их контроля (например, погода или необходимое время. для твердения и сушки бетона).

Все эти элементы действительно могут изменить проект, если план строительства не соответствует пункту.В этом смысле чертежи занимают ключевое место в процессе принятия решений по проекту. Вот почему так важно, чтобы они всегда отражали реальность.

Доказано, что появление цифровых решений изменило правила игры в этом направлении, поскольку позволяет местному персоналу и сотрудникам офиса обмениваться важными обновлениями в режиме реального времени и вносить последние изменения в первоначальный план строительства.

Кроме того, строительные чертежи используются для проверки соответствия и предупреждения проектной группы в случаях, когда требуется изменение плана.Это особенно актуально, когда местные строительные советы и власти должны подтвердить разрешение на начало строительства нового или реконструируемого здания.

В таких случаях совет должен удостовериться, что команда проекта выполнила существующие строительные нормы и правила, изучив чертежи проектов. Например, инспекционная группа должна убедиться, что новое или отремонтированное здание соответствует последним стандартам безопасности в ряде областей, таких как противопожарная защита.

Как только местные строительные власти детально изучат план строительства и дадут зеленый свет, можно начинать строительный проект.

Завершение!

В целом очевидно, что чертежи являются краеугольным камнем для завершения любого строительного проекта, независимо от того, насколько он мал или велик. Без точного и актуального плана строительства полевые бригады не могут своевременно выполнять свои задачи и не тратить впустую время и ресурсы.

Вот почему каждому, кто только начинает в этой области, важно знать, как читать и интерпретировать чертежи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
