Чертеж сарая: Чертеж сарая с односкатной крышей, этапы строительных работ, советы по возведению

Содержание

Чертеж сарая с односкатной крышей, этапы строительных работ, советы по возведению

Содержание

  1. Выбор места для сарая
  2. Чертеж сарая с односкатной крышей
  3. Для чего нужен чертеж?
  4. Найти готовый или сделать самому?
  5. Строительные работы
  6. Набор инструментов
  7. Фундамент
  8. Сборка каркаса
  9. Крыша
  10. Обшивка стен
  11. Полезные советы от строителей

Ни одна дача или частный дом не может обойтись без места, требующего хранения хозяйственного инвентаря. Решением этой проблемы является сарай.

А чтобы он отвечал всем требованиями по хранению и простоте постройки, наилучший вариант – это сарай с односкатной крышей.

Выбор места для сарая

Чтобы выбрать наиболее удачное расположение для хозблока, нужно руководствоваться следующими правилами:

  • Сделать выбор в пользу участка земли, который не предназначен для выращивания сельскохозяйственные растения;
  • Место не должно размещаться в низине, иначе все дождевые воды постоянно станут подтоплять сарай;
  • К участку можно было бы подвести инженерные коммуникации;
  • Желательно, чтобы место располагалось по южной или юго-западной стороне.

Не стоит обходить вниманием участки с неровным рельефом местности или на склоне. Всё это можно выровнять либо земляными массами или песком, либо, при последующих работах, фундаментом.

Чертеж сарая с односкатной крышей

Прежде чем приступить к закупке материалов, а также к дальнейшей постройке, необходимо разработать чертеж.

Для чего нужен чертеж?

Чертеж понадобится для некоторых важных данных:

  • Он даст полное представление об этапах стройкида нужных ресурсах, со всеми формами и размерами. Это такое графическое руководство всех этапов строительства,как для исполнителя, так для заказчика;
  • Чертеж позволит составить смету, а также закупить необходимые материалы. Расходы будут под контролем.

Найти готовый или сделать самому?

Решение этого вопроса зависит от нескольких факторов:

  • Требований заказчика, отвечающим его нуждам;
  • Площади или конфигурации выбранного участка;
  • Дизайнерского решения.

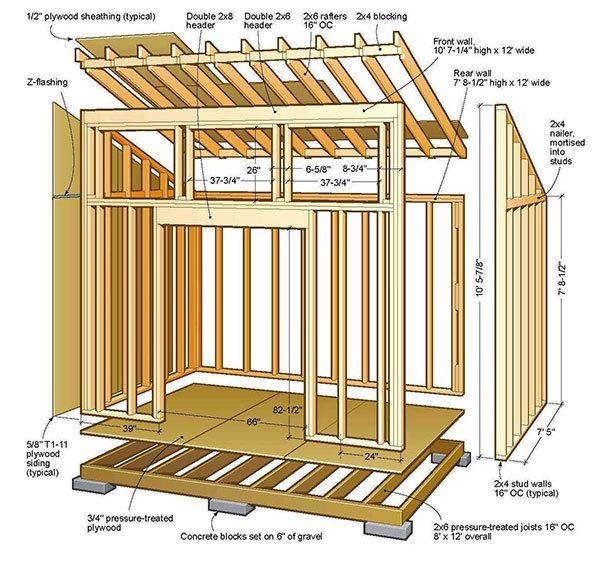

Если же нет никаких специфических требований, к тому жебудущийхозблок не претендует быть уникальным, гораздо легче воспользоваться типовым готовым чертежом.

Например, как ниже:

Строительные работы

После того как участок выбран, а также чертеж готов, можно приступать непосредственно к работам.

Набор инструментов

Специфических видов инструментов не потребуется. Набор достаточно прост, а также довольно часто используем в домашнем хозяйстве:

  • Пила цепная;
  • Дрель;
  • Шуруповёрт;
  • Рубанок;
  • Ножовка по дереву;
  • Стамеска широкая;
  • Топор;
  • Молоток большой;
  • Молоток средний;
  • Рулетка 10м;
  • Уровень;
  • Лопата штыковая.

Фундамент

Фундамент под сарай каркасного типа с односкатной крышей достаточно сделать столбчатым.

Чтобы его поставить, желательно следовать следующей последовательности:

1️⃣ Прежде всего, требуется вынести оси (создать разметку).

Для этого:

  • взять рулетку, разметить контур, забив молотком в землю острозаточенные деревянные колышки или стальные прутки по углам. А для лучшего натяжения веревки, вбить еще между ними;
  • Натянуть веревку на эти колышки;
  • Проверить рулеткой диагонали получившегося прямоугольника. Они должны быть равными, а углы – прямыми;

2️⃣ Выкопать ямки около каждого колышка размерами 400*400*500мм;
3️⃣ На боковые поверхности (тычок и ложок) каждого кирпичика нанести битумную мастику для гидроизоляции. Это нужно сделать до укладки в землю, чтобы при дальнейшей работе избежать неудобства нанесения, когда столбики будут готовы;
4️⃣ В каждую ямку засыпать песчано-гравийную смесь приблизительно 150-200мм, которую утрамбовать;
5️⃣ Теперь можно приступать к кладке кирпичных столбов. Достаточно выполнить её в 1 кирпич, скрепляя кирпичи между собой цементным раствором. Столбики должны выступать над землей примерно на высоту 2 кирпичей;
6️⃣ Проверить ровность по высоте все столбики между собой с помощью строительного уровня. А ровность по осям можно посредствомшнура.

Сборка каркаса

Прежде чем приниматься за изготовление каркаса, все пиломатериалы должны быть обработаны антисептиком, а также антипиреном.

После пропитки можно приступать,как указано ниже:

  1. На кирпичные столбики, намазанные сверху битумной мастикойположить 2 слоя толя;
  2. По периметру, включая промежуточные опоры установить основание из бруса. Должна получиться сетка;
  3. В стыковые места установить штыри диаметром 12мм. Для этого просверлить отверстие такого же диаметра в центре до фундамента;
  4. Теперь нужно просверлить подобные отверстия в брусьях, которые станут стойками;
  5. Дальше необходимо установить их на штыри, прикрепив к основанию саморезами через стальные равнополочные уголки;
  6. Выверить уровнем вертикальность стоек со всех сторон и временно зафиксировать с помощью доски толщиной 15 – 20мм, которая будет служить подкосом;
  7. Теперь необходимо объединитьопоры по длинным сторонам вверху. Для этой цели насадить балку-брус сверху на стойки, упрочив саморезами вместе состальными уголками;
  8. Затем требуется соединить опоры по ширине. Прежде чем приступить желательно заранее, по высокой стороне, уголок прикрепить к стойке. Таким образом, соединяющий брус останется только положить на этот уголок и закрутить саморезами. Через стойку в торец соединяющего бруса забить гвоздь, длиной 200 – 250мм.
  9. Каркас готов.

Для продолжения возведения строения лучше сначала смонтировать пол:

⭕️ Подготовить половую обработанную доску нужного размера, а после вырезать в них отверстия под стойки в нужных местах;
⭕️ Уложить каждую доску по длине на нижнее основание, прикрепив к немугвоздями или саморезами;
⭕️ Прибить с торца нижней обвязки доски 100*40мм по периметру, чтобы закрыть ее, а также задать ровность стен для дальнейшей обшивки.

Крыша

Крыша запроектирована односкатной, поэтому стойки каркаса уже монтировались исходя из этого: с одной стороны короче, чем с другой.

Наклон односкатной крыши

Уклон крыши зависит оттипа кровельного покрытия. Обычно для хозпостроек оно выбирается из различного рода волнистых материалов:асбестоцементных –шифер, битумных – ондулин, металлических – профилированный лист. Для всех них средний угол наклонаберется 20° или 36%.

Чтобы узнать насколько же одну сторону делать выше –это значение высоты конька, нужно воспользоваться простенькой формулой.

А именно: ширину (пролет) поделить пополам и умножить на значение тангенса угла наклона, которое берется из таблицы Брадиса или высчитывается калькулятором.

Расчет материалов для крыши односкатного типа

Все материалы зависят от габаритов хозблока:

  • Стропила. Они выполняются обычно из досок 100*40мм. Их длина рассчитывается как отношение ширины сарая к косинусу угла наклона (или можно воспользоваться теоремой Пифагора для расчета гипотенузы прямоугольного треугольника) плюс свес (500мм на главном фасаде/300мм на заднем). Шаг стропил 500 –700мм. Таким образом, общее количество в кубах получается перемножением длины на размер и на шаг;
  • Обрешетка. Согласно нормам, для нее, берется необрезная доска 100*25мм. Длина ее – это длина сарая плюс свес около 300мм. Шаг обрешетки зависит от кровельного материала, поэтому лучше следовать рекомендациям производителя. Например, для ондулина, при угле наклона в 20°, шаг 610мм. Но на коньке, ребрах и свесах обрешетка должна быть сплошная шириной 250 – 300мм;
  • Дополнительные стойки для усиления крыши. Можно использовать доски, которые брались для стропил. Их количество – 2шт. По одной с каждой стороны. Они станут своеобразным продолжением промежуточных опор, высотой примерно 2/3 от размера конька;
  • Подшивка свеса. Она также выполнить из досок 100*40мм. Их количество:1. Длина сарая плюс свес с одной стороны; 2. Ширина сарая плюс свес с одной стороны.

Монтаж крыши

Монтаж проводить, как перечислено далее:

  1. Доски стропильных ног устанавливать на ребро, соединяя с балками верхней обвязки саморезами наискось. Дополнительно вбить гвоздь длиной 250мм сверху в ногу из другого ребра перпендикулярно балке;
  2. Обрешетку класть плашмя поверх стропильных ног, начиная со свесов, где она сплошная. К стропилам крепить 2 гвоздями или саморезами;
  3. Далее необходимо усилить конструкцию крыши. Для этой цели доску, длиной в 2/3 высоты конька, поставить на то место, где заканчивается промежуточная опора, скрепив наискось саморезом с балкой с одной стороны и стропильной ногой с другой;
  4. Теперь необходимо подшить снизу свес, а также закрыть доской стропила с торца. Крепить каждую доску к стропилам 2 гвоздями или саморезами так, как делалось с досками обрешетки;
  5. Завершающий этап – покрыть крышу выбранным кровельным материалом.

Обшивка стен

Стены обшиваются доской 100*25 или 150*25 мм снизу вверх. Прежде всего, прибивается гвоздями длиной 80–90 мм к стойкам каркаса доска с нахлёстом в 25–30мм к нижней торцевой доске.

И так далее каждую последующую на предыдущую. Лучше всего сарай обшивать, начиная с главного фасада, потом боковые, а потом задний. При обшивке использовать уровень и разметку.

Полезные советы от строителей

  • Перед сборкой каркаса подготовить брусья для стыковки между собой. Самый удобный и простой в полдерева. Для этого разметить карандашом и аккуратно выпилить ненужные части. Затем убрать лишнее стамеской;
  • Чтобы не цеплять занозы, деревянные детали лучше обработать рубанком со всех сторон;
  • Половые доски скреплять с основанием лучше наискось. Так, потом можно будет выровнять их рубанком и избежать порезов при эксплуатации;
  • Для работы с крышей пользоваться подмостями/ лесами, а не лестницей;
  • Проемы лучше усилить дополнительными досками;
  • Антисептики использовать с колером, чтобы видеть прокрашенные места;
  • Стропила перед монтажом выверять каждую по-отдельности и вырубать отверстия исходя из фактических данных.

Как можно заметить, сарай несложен в конструктивном плане, к тому же требует только начальные плотницкие навыки. Поэтому, имея чертеж вместе с инструкцией, построить сарай не составит большого труда, даже строя его в одиночку.

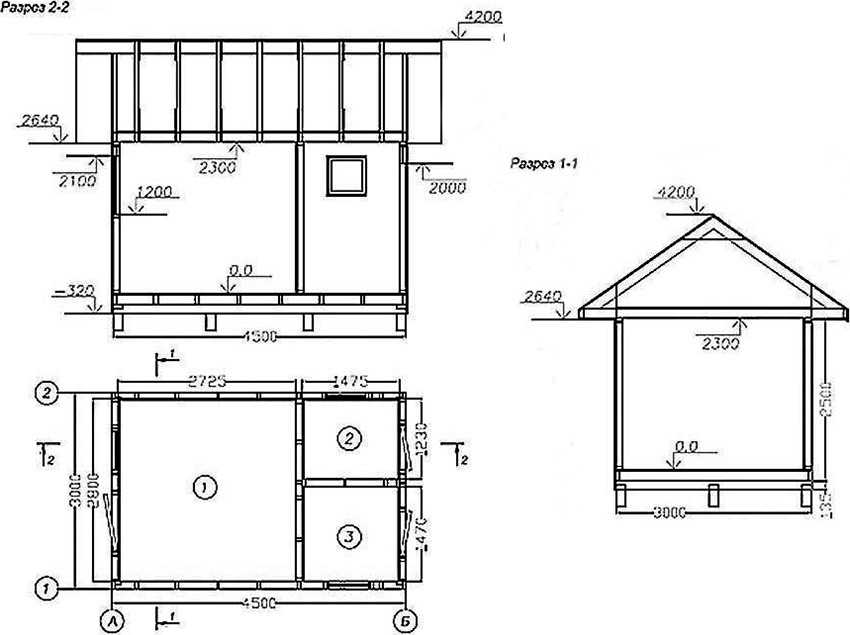

Как сделать план и чертеж сарая для дачи своими руками

Практически на каждом частном дворе или даче есть хозяйственная постройка, такая как дачный деревянный сарай. Это необходимое строения для любого хозяина, так как в нем можно хранить все используемые инструменты или стройматериалы. Используя нижеуказанные советы, вы сможете самостоятельно не только произвести планировку и чертеж будущей бытовки, но и самостоятельно провести все работы по установке и монтажу сарая своими руками.

Проект и планировка сарая для коз и хозяйственного инвентаря

Кроме того, вы узнаете, как правильно выбрать тип возводимого сарая и какие необходимые материалы для строительства вам понадобятся в работе. Сам процесс по планированию строения сарая на вашем участке не предоставит вам много проблем и сложностей, и поэтому практически всегда любой дачник сам проводит возведение нужной постройки.

Для начала проведите выбор места расположения вашего будущего хозблока на даче, после чего сделайте расчеты по размерам, которые вам нужны, и составьте план или чертеж, где будет указываться количество материалов и их стоимость.

Раньше самыми популярными материалами для проведения подобных работ считались пиломатериалы, которые были дешевыми и общедоступными в то время.

Но сегодня все больше дачников и хозяев своих участков при строительстве сарая используют каркасную технологию, которая позволяет купить все необходимое в готовом виде и просто собрать.

Пример готового сарая для установки на дачном участке

Благодаря такому материалу вам не нужно будет проводить сложные строительные работы или составлять подробный чертеж. Это потребует намного меньше времени.

Вернуться к оглавлению

Содержание материала

  • 1 Какие материалы необходимы для проведения работ по строительству сарая
  • 2 Создание оригинального проекта для дачного участка
  • 3 Строительство сарая каркасной технологии
  • 4 Строительство сарая для дачи при помощи дерева
  • 5 Сарай для животных

Какие материалы необходимы для проведения работ по строительству сарая

Существует множество технологий проведения работ планировки и составление чертежа сарая, которые основываются на ваших финансах и месторасположение будущей стройки. В основном выбранное место для сарая располагается там, где оно меньше всего бросается в глаза. Это может быть участок за жилым домом или дачей. Но стоит также помнить о том, что проводить такие работы и устанавливать сарай вблизи к вашему забору, особенно если он является деревянным, не советуется, так как это нарушает правила пожарной безопасности.

Кроме того, убедитесь, что вами выбранное место не является самой низкой точкой на всем участке, где проводятся работы.

Процесс установки сарая на столбчатом фундаменте

Это необходимо потому, что во время дождей или весной, когда снег будет таять, вы рискуете подтопить ваш сарай. Чтобы в будущем у вас не возникало вопросов о выборе необходимого участка для строения, лучше всего провести планировку вашей дачной местности. А уже после этого проводится выбор строительных материалов, ассортимент которых сегодня чрезвычайно широк, и вы можете подобрать тот вариант, который подходит как по вашему плану, так и по финансам.

Вернуться к оглавлению

Создание оригинального проекта для дачного участка

Существует большой выбор материалов и инструментов, которые вы сможете использовать для строительства сарая своими руками.

  1. Рассмотрим вариант с использованием пиломатериалов в виде основного строительного материала. Его преимущество состоит в небольшой себестоимости и намного упрощает проведение всех работ по монтажу и сборке сарая. Еще одним позитивным моментом использования пиломатериала и каркасных технологий является то, что вся конструкция будет иметь небольшой вес, благодаря чему вам не понадобится строительство серьезного фундамента.
  2. Следующим вариантом является использование конструкции из металла. Он является более надежным, но требует больше средств и усилий для составления плана и постройки.
  3. Третий способ — это использование пеноблоков и кирпичей, позволяющий построить красивый и в то же время довольно крепкий сарай, который будет служить вам на протяжении многих лет. Стоит заметить, что именно эти материалы являются самыми дорогостоящими и потребуют от вас большого мастерства и упорства при проведении планировки и самих работ. Но, тем не менее, если подумать о перспективах, то такое строение позволит сохранить все инструменты и мебель, которая будет находиться в вашем сарае в полной сохранности.
    Пример готового сарая из пеноблоков

    Стоит обратить ваше внимание на то, что при использовании кирпичей и блоков вы будете нести дополнительные затраты стоимости строительства и проведения работ. Кроме того, если вы решили использовать кирпич как основу для вашей бытовки, в любом случае придется воспользоваться металлическими конструкциями, что также значительно усложняет проведение строительства и увеличивает стоимость.

  4. Следующий вариант в выборе материалов — это деревянный каркас, который имеет крепления для панелей стеновых. Закупаемые в магазине панели могут быть изготовлены как из пластика, так и с деревянного материала. В некоторых случаях каркасная технология использует заготовки с металлическими стенами. Они являются самым прочным вариантом, но и в то же время имеют самую высокую цену.

    Пример сборки деревянного каркаса для сарая

Если же вы используете пластмассовые стены, то не стоит думать, что они хрупкие или имеют слишком низкую защищенность. Наоборот, такой пластик является специально выведенным материалом, который имеет повышенную прочность. Главным преимуществом использования технологий каркасного строительства является простота правил по строительству сарая своими руками, а также стоимость значительно ниже, чем у многих других вариантов.

Также такая технология имеет характеристики, которые позволяют эксплуатировать строения в течение многих лет. Именно этот вариант мы выберем как основу для дальнейшего строительства нашего сарая.

Вернуться к оглавлению

Строительство сарая каркасной технологии

Любые размеры дачного сарая необходимо рассчитывать в индивидуальном порядке исходя из вашего участка и пожеланий. Если говорить о самом распространенном варианте, — это строение с шириной в два и длиной в три метра. Стандартная высота для таких размеров является от двух с половиной метров — до трех. Но по желанию вы можете сделать ниже или выше крышу дачной бытовки.

В некоторых случаях проводится строительство удлиненных сараев из дерева или металла, которые в ширине равняются двум метрам, а по длине могут иметь до шести метров.

Если в ваших планах есть желание использовать кирпич как основной материал для строительства стен или опоры для крепления крыши, то стоит задуматься о немного больших размерах, которые позволят использовать построенные помещения в хозяйственных целях с большей продуктивностью.

Схема устройства каркасного сарая

Сейчас без проблем можно найти уже готовые проекты и чертежи для строительства сараев и бытовок с баней. Таким способом сможете сократить время на расчеты, необходимые для проведения работ по строительству сарая своими руками. Конечно, можно воспользоваться своим опытом и провести все работы без использования документации, особенно учитывая легкость монтажа каркасных технологий.

Но если все же планируете провести подробный чертеж для постройки, то стоит сделать план строительных работ. Для улучшения качества вашего строения лучшим способом будет привлечения специалистов по составлению плана или чертежа.

Вернуться к оглавлению

Строительство сарая для дачи при помощи дерева

Монтаж сарая из деревянных поддонов

Если в качестве основного материала выбрали дерево, то такие работы в основном не несут каких-либо больших затрат и то же время являются простыми, благодаря чему их можно провести самостоятельно.

Такой выбор позволяет избавиться от необходимости постройки крепкого фундамента из бетона и сложных технологий установки крыши. Чтобы ваше основание было крепким, можно использовать деревянный брус как материал для установки стен и их креплений. Учтите, что стоимость таких брусков не является самой низкой из доступных вариантов, а клейка и профилирование имеет свои особенности.

Если вы желаете укрепить основание постройки, можно использовать широкие брусья, которые укладываются под сарай. Из достоинства деревянного материала стоит упомянуть то, что они намного легче в работе по установке крыши по сравнению с пластиковыми аналогами.

Вернуться к оглавлению

Сарай для животных

Если вы запланировали построить сарай для ваших животных, то необходимо свериться с нормами региональных ГОСТов. В нашей стране, особенно в последнее время сильно ужесточили законодательство по экологическим и санитарным нормам, которые стали довольно требовательными как к масштабам, так и к расположению хозяйственных зданий. Чтобы провести работы вам понадобятся:

  • пенополиуретан;
  • пеноблоки;
  • молоток;
  • кирпичи;
  • гвозди;
  • шифер;
  • груз.

Перед началом проведения работ стоит учесть, что, даже если вы не планируете держать большое количество животных или домашней птицы, то все равно нужно соблюдать все соответствующие нормативы в полном объеме.

Чертеж и планировка большого сарая для разных видов животных

Также стоит учесть список птицы и животных, для которых требуются специальные помещения для содержания. К таким «требовательным» животным можно отнести крупный рогатый скот, птицу, такую как куры, индюки, утки и т. д., а также лошадей, свиней и других парнокопытных.

Кроме того, при несоблюдении указанных санитарных или пожарных норм вас могут привлечь к административной ответственности. Поэтому будет разумным перед началом проведения планировки сарая для животных ознакомиться с самыми актуальными правилами государственной безопасности по содержанию домашних питомцев.

Пример внутреннего устройства сарая для животных

Хозяйственные постройки в виде сарая чаще всего строятся из пеноблоков или обычного кирпича. Эксплуатировать для таких целей полистирол крайне не советуется, так как это идеальная среда обитания для грызунов. Но не стоит считать все эти требования особо строгими или ненужными, так как благодаря соблюдению этих правил вы получите хороший микроклимат в своем сарае, что отразится на высоком качестве содержание ваших животных.

Чертеж сарая с односкатной крышей 3х6

Содержание

  • Конструкция сарая
  • Сарай из пеноблоков
  • Сарай из дерева
  • Монтаж кровли сарая

Сложно представить загородный дом или дачу без хозяйственных построек. В сараях хранят огородно-садовый инвентарь, летние качели, гамаки и складную мебель, здесь же можно поселить сельскохозяйственных животных, птицу, хранить сено и корма. Как правило, хозяйственные постройки сооружают из тех материалов, которые остались после строительства дома. Хозяину остается лишь выбрать чертеж сарая, определиться с его размерами и конструкцией кровли.

Конструкция сарая

Самый оптимальный размер для надворной хозяйственной постройки – 3х6 метров. Этой площади хватит даже для сооружения летнего душа и туалета внутри постройки, а еще можно устроить здесь летнюю кухню.

Сделать чертеж сарая можно по фото, найденным в интернете, или придумать свой оригинальный сарай, а затем перенести идею на бумагу. Не рекомендуется возводить даже самые простые постройки без чертежа. Ведь на бумаге станут видны все размеры, нестыковки.

Крыши сараев чаще всего делают скатными. Плоская кровля задерживает слишком много осадков, снежных масс, требует тщательной гидроизоляции. Крыши сложной формы так же неуместны для сараев, ведь эта постройка призвана не украшать участок, а служить в хозяйственных нуждах.

Оптимальным решением для сарая станет односкатная кровля. В отличие от двухскатной здесь не потребуется обустройство конька, понадобится в два раза меньше стропил. Собирать односкатную крышу проще, а осадки и снег с нее сходят очень быстро, не угрожая гидроизоляции.

Важно! Угол наклона односкатной крыши должен быть больше 18 градусов. Такой скат позволит осадкам беспрепятственно покидать крышу, защитит сооружение от ветров и холода.

Оптимальное значение скатного угла крыши – 18-25 градусов.

Стены хозяйственной постройки можно возводить абсолютно из любых материалов, это может быть:

  • кирпич;
  • пенобетон или газобетон;
  • доски;
  • фанера или МДФ, закрепленные на деревянном каркасе (постройка типа каркасной).

Сарай из пеноблоков

Если материалы для сооружения сарая необходимо покупать, лучше остановить свой выбор на пенобетоне. У пористых блоков есть масса преимуществ перед другими строительными материалами:

  • не горят;
  • не впитывают влагу;
  • имеют малый вес;
  • есть несколько типоразмеров, из которых легко выбрать оптимальный вариант для небольшой постройки;
  • имеют более высокую прочность и теплоемкость, чем у кирпича;
  • могут пропускать воздух не хуже деревянных стен;
  • абсолютно безопасны и нетоксичны.

Несмотря на легкость пеноблоков, обязательно нужно сооружать фундамент для сарая. Учитывая размеры постройки (3х6) и вес конструкций, лучше выбрать фундамент ленточного типа. Для устойчивых, сухих почв подойдет и столбчатое основание.

Ленточный фундамент для небольшой хозяйственной постройки заливается на глубину около 40-60 см, при этом необходимо учитывать глубину промерзания почвы на участке в зимний период.

Землю на выбранном для строительства участке очищают от мусора, корней и растительности. Делают разметку периметра сарая, выкапывают траншею для ленточного фундамента.

На дно траншеи засыпают «подушку» из песка, щебня и гравия, тщательно утрамбовывают. Теперь необходимо закрепить опалубку для фундамента из старых досок, фанеры или шифера. Внутрь коробов устанавливают металлическую арматуру, которая должна укрепить фундамент.

Заливают бетон. В нескольких местах прокалывают раствор металлическим штырем, избавляя фундамент от лишнего воздуха. Теперь нужно оставить фундамент на несколько недель, чтобы бетон мог набрать необходимую прочность.

Когда бетон высохнет, можно приступать к возведению стен. Сначала выкладывают нижний пояс.

Внимание! Блоки или кирпичи нижнего ряда обязательно кладут на слой гидроизоляции. Ленточный фундамент накрывают слоем рубероида или обмазывают битумной мастикой, чтобы влага из бетона не попадала на стены сарая.

В соответствии с чертежом постройки выкладывают стены, выполняя оконные и дверные проемы. Коробка хозяйственной постройки из пеноблоков готова.

Сарай из дерева

Намного чаще оказывается, что у хозяина есть остатки древесины, и он принимает решение о строительстве сарая из дерева. Для такой работы необходимы хотя бы минимальные плотницкие навыки, ведь придется работать и с пилой, и с рубанком.

Постройка из дерева весит совсем немного, в качестве ее основания вполне может выступить столбчатый фундамент. Для этого на участке делают разметку, перенося на землю периметр будущей постройки.

По углам сарая устанавливают столбы. Еще несколько опор должно располагаться в центре прямоугольника. Расстояние между опорами – 80-120 см (в зависимости от размера сарая и типа грунта на участке).

Глубина опор зависит от уровня промерзания почвы в регионе строительства, в среднем, это 40-60 см. После того как траншеи для опор выкопаны или пробурены, в них устанавливается деревянная опалубка, засыпается песчано-гравийная «подушка», укладывается металлическая арматура.

Теперь необходимо залить бетон. Через 5-6 дней, когда фундамент застынет, можно разбирать опалубку и приступать к строительству стен.

Для начала, нужно сделать нижнюю обвязку постройки из бруса. Перед укладкой древесины опоры фундамента накрывают двойным слоем рубероида. По углам брус соединяют металлическими скобами, проверяют по уровню.

Устанавливают вертикальные опоры по углам сарая, обязательно сверяясь с уровнем. Фиксируют их временными распорками. С учетом дверных и оконных проемов собирают из деревянных брусьев весь каркас сарая.

После сборки каркаса приступают к обшивке стен. Сделать это можно досками, влагостойкой фанерой или другим листовым материалом.

Важно! Древесину перед строительством сарая обязательно нужно обработать антисептическими средствами, чтобы предотвратить ее гниение. Для защиты от пожара применяют антипирены, которыми тоже пропитывают брусья и доски.

Монтаж кровли сарая

Сборка односкатной крыши сарая своими руками пошагово состоит из следующих этапов:

  1. Установка мауэрлата – несущего бруса, который служит верхней обвязкой для стен, а также, опорой для стропил крыши.
  2. Изготовление лекала стропильных ног. Все стропила для односкатной крыши одинаковы, поэтому сначала изготавливают одну деталь, которая служит лекалом для вырезания остальных. Для крыши сарая 3х6 будет достаточно восьми стропильных ног. Их нарезают из бруса 50х150 мм. Длина стропила должна равняться ширине сарая плюс два карнизных свеса. Чтобы стены сарая не намокали, свесы должны быть 40-50 см. В соответствии с этими данными нарезают брусья нужной длины. Там, где стропило ложится на мауэрлат, в брусе необходимо вырезать углубление.
  3. Крепят стропила к мауэрлату гвоздями или металлическими скобами.
  4. Укладывают гидроизоляционный материал, начинают с нижней точки крыши. Так стекающая влага не будет попадать в стыки. Нахлесты между соседними полосами должны быть не менее 15 см.
  5. В зависимости от выбранного кровельного материала на крышу сарая набивают обрешетку. Шаг напрямую зависит от того, чем будут крыть крышу впоследствии.
  6. На обрешетку монтируют кровельный материал. Чаще всего, для сараев используют шифер, плоский или фигурный оцинкованный лист, металлопрофиль – стоимость этих материалов ниже, чем остальных.

Совет! Сараи с односкатной крышей необходимо инспектировать после каждой зимы: выявлять и устранять дефекты, протечки, влажную древесину.

Фото готовых сараев помогут определиться с типом конструкции и размерами подсобного помещения. Но большинство владельцев загородных участков и дач выбирают небольшие надворные постройки, с параметрами 3х6 метров. А крыши делают скатными, эта конструкция проще в реализации, дешевле обходится и хорошо себя показывает в эксплуатации.

  • Строительство туалета на даче своими руками
  • Баня из клееного бруса своими руками
  • Детский деревянный домик своими руками
  • Строим погреб своими руками

Сарай своими руками — проекты, материалы и инструменты (110 фото)

Каждый уважающий себя хозяин частного дома старается облагородить свой участок.  Для этого необходим хозяйственный блок, где будет содержаться садовый инвентарь, и размещаться рабочая зона. Чтобы его построить, понадобится строительный материал.

Но зачастую вкладывать большие суммы в данное предприятие не целесообразно. Из чего же можно быстро построить сарай без особых затрат?

Планирование постройки

Первым делом определите место для расположения вашей постройки. Лучше всего, если строение будет стоять поодаль от входа в дом. Расстояние между сараем и жилым домом обусловлено предназначением хозяйственного блока.

Помещение для хранения инструментов лучше построить на отдаленном участке вашей территории. Если это сарай-дровяник, желательно его разместить ближе к дому.

На этой стадии определяется и тип конструкции, его параметры. Самый простой и дешевый вариант постройки, это использование обрезной доски.

Главные достоинства такого сооружения:

  • скорость производимых работ;
  • доступные по цене материалы;
  • оптимальная конфигурация.

Разумнее всего воздвигать сооружение на участке, наименее приспособленном для разведения садовых культур. Такое место найдется в каждом хозяйстве.

Стоит учесть специфику расположения остальных частей земельного надела, обязательно принимайте во внимание параметры выстраиваемого сооружения, его внешний вид. Постарайтесь сделать его гармоничным с окружающим пейзажем.

Строительство сарая

Самое простое и дешевое сооружение – это каркасная конструкция. Быстрее этого строения соорудить ничего не получится. При этом не потребуется профессия строителя и особые навыки.

Ознакомимся с пошаговой инструкцией по сооружению обычного сарая:

Перед началом строительства необходимо сделать чертеж объекта. Руководствуясь этой схемой, наносят отметки на участок. Место под строительство сарая расчищают от мусора и растительного покрова.

Делаем кавальер из щебня и гравия не менее 15 см. По разметке выкапываем ямки и устанавливаем стойки, предварительно засыпав в каждую лунку гравий, затем заливаем раствором бетона.

Вы строите бюджетный вариант, поэтому стойки будут являться основой каркаса. Конец столба, который закапываем в землю, смазывают битумом и обматывают рубероидом.

Чтобы сделать крышу сарая односкатной, передние опоры готовят несколько длиннее. Получившийся скос кровли убережет стены строения от дождя.

Далее устанавливаем поперечные крепления из бруса для жесткости каркаса. Обычно каркас покрывают обшивочной доской, с вырезанными пазами, либо горбылем. Прибивают доски в вертикальном или горизонтальном положении. Чтобы избавиться от щелей, доски укладываются внахлест.

Порядок крепления покрытия показан на фото сарая своими руками.

Завершающим этапом является покрытие строения. Самыми бюджетными кровельными стройматериалами считаются шифер и рулонный гидроизоляционный рубероид.

Сначала на опоры перекрытия делается решетка: из фанеры для рубероида и из доски для шифера. Под шиферным покрытием укладывается толь.

Теперь можно переходить к внутренней отделке. Пол и потолок облагораживают доской или состоящими из древесной стружки листами (ОСБ).

Чтобы самостоятельно соорудить теплый сарай, следует обшивку делать двойной. Образующиеся пустоты наполняются теплоизоляцией. Для этого подойдет минеральная вата. Но дешевле использовать древесный опил.

Хозяйственный блок из профилированного листа

Выстроить дешевое и практичное сооружение можно из гофролиста. Материал этот относительно недорогой, легок и прост в использовании. Единственный минус – это его недостаточная жесткость. Требуется дополнительное усиление каркаса.

По существу сооружение из профилированного листа является обычным каркасным сараем. Все отличие в обшивке. Основание также строят из дерева, но лучше всего предпочесть профильную трубу. Затраты, конечно, увеличатся. Но такая конструкция прослужит дольше.

Монтаж каркаса из профиля осуществляют при помощи сварки. В некоторых случаях умельцы стягивают составные части болтовым креплением.

Для отрезания листов допускается использовать болгарку, но обожженное место края лучше срезать ножницами.

Чтобы на самом деле построить недорогой сарай, сначала оглядитесь, какие материалы уже имеются. После этого определяйтесь с типом постройки.

Фото сараев своими руками

Также рекомендуем посетить:

  • Чердачные лестницы
  • Стяжка пола своими руками
  • Рельефная штукатурка
  • Верстак своими руками
  • Курятник своими руками
  • Парилка в бане
  • Купель для бани
  • Деревянный ящик своими руками
  • Бетономешалка своими руками
  • Журнальный столик своими руками
  • Арка своими руками
  • Крыльцо своими руками
  • Отмостка своими руками
  • Монтаж вагонки
  • Корзина своими руками
  • Утеплить дверь своими руками
  • Веранда своими руками
  • Теплица своими руками
  • Погреб своими руками
  • Сигнализация для дачи
  • Аксессуары для бани
  • Ограждения для клумб
  • Лампа своими руками
  • Перила для лестниц
  • Монтаж поликарбоната
  • Камин своими руками
  • Скамейки для дачи
  • Утепление дома своими руками
  • Решетки на окна
  • Обустройство гаража
  • Пресс своими руками
  • Дачный туалет своими руками
  • Лестница своими руками
  • Беседка своими руками
  • Клумбы своими руками
  • Смотровая яма в гараже
  • Диван своими руками

Сарай своими руками — 100 фото самодельных сараев, лучшие чертежи и проекты

Наличием сарая является обязательным атрибутом собственного участка земли. Но не всегда хочется, чтобы стоимость данного сооружения стоила больших денег. Как правило, сараи возводятся из остатков строительных материалов, которые приобретались впрок при строительстве основных сооружений на участке. Фото сарая для дачи демонстрирует, как он будет выглядеть на участке.

Краткое содержимое статьи:

  • Назначение сарая
  • Каркасный сарай
  • Сарай из профильного листа
  • Сарай из пеноблоков
  • Кровельное покрытие
  • Фото сарая своими руками

Назначение сарая

Прежде чем приступить к возведению сарая, необходимо понять для каких целей он будет использоваться. Требуется дать точный ответ о целевом назначении хозяйственной постройки. Если его нужно будет использовать в качестве дровяника, то возвести сарай из дерева.

В том случае, если в сарае будут содержаться домашние животные, то постройка должна быть крепкой и в то же время теплой, особенно в зимний период времени. В этом случае необходимо обратить свой взор на пенобетон.

Каркасный сарай

Менее затратный в финансовом плане вид сарая. Чтобы возвести данный вид хозяйственной постройки необходимо затратить минимальное количество времени. Да и особого опыта в строительной сфере для возведения каркасного сарая не требуется. Сарай своими руками это не так трудно, как кажется.


Прежде всего, необходимо сделать набросок будущего сарая. Исходя из созданной схемы, мы делаем разметку участка. Необходимо убрать на данной площади бытовой мусор и растительность. Затем делаем небольшую насыпь, толщина которой составляет 150 миллиметров. В качестве материала для насыпи выступает щебень и гравий.

Основанием сарая будут выступать опорные стойки каркаса. Под стойки выкапываются лунки, чья глубина составляет 800 миллиметров.

Снизу и сверху прибивается обвязка, сделанная из бруса.

Для производства крыши каркасного сарая крепят специальные балки перекрытия.

В качестве стены сарая используется вагонка или простые доски. Чтобы минимизировать присутствие щелей, необходимо прибивать доски внахлест.

Сарай из профильного листа

Чтобы сарай был не только дешевым, но радовал глаз, необходимо использовать профнастил. Приятным бонусом к относительной дешевизне строительного материала, станет его легкость. Но вот слабая жесткость потребует усиления хозяйственной постройки при помощи перемычек.

По своей основе металлический сарай не отличается кардинальным образом от каркасного сарая. Главным различием является используемый материал обшивки.

Чтобы прикрепить профнастил, необходимо использовать саморезы из цинка и прорезиненные шайбы. Также потребуется использовать электроножницы по металлу, чтобы четко подрезать листы.

Сарай из пеноблоков

Пеноблок в качестве строительного материала для сарая используется, когда требуется создать постройку для содержания домашних животных и птиц.


Данный вариант хозблока будет значительно дороже каркасного сарая, но и его долговечность никто не ставит под сомнения.

Кроме того, этот сарай можно будет эксплуатировать в зимний период времени без ущерба для общего состояния здоровья животных и птиц. Двери для сарая должны плотно закрываться и сохранять тепло в зимний период времени.

Обычно сарай из пеноблоков воспринимается как капитальная постройка. В связи с этим требуется максимально серьезно подойти к процессу создания проекта и ответу на вопрос: «Как построить сарай?». Необходимо рассчитать точное количество строительных материалов, которые потребуются в ходе стройки.

Кровельное покрытие

При возведении сарая необходимо уделить особое внимание кровельному покрытию, так как от него зависит восприимчивость постройки к воздействию окружающей среды.

И если для каркасного сарая в основном используется рубероид или простые доски, то для сарая из пеноблоков потребуется что-то более серьезное. Идеальным решением будет выбор в пользу шифера или же профнастила. Это позволит уменьшить риск попадания влаги внутрь хозяйственной постройки.

Пол внутри сарая будет прямо зависеть от того, кто будет там проживать. Для птиц лучше использовать солому, а для свиней – залить бетонную стяжку и настелить доски.

Чтобы приступить к выбору типа постройки, необходимо определить с материалом и его наличием у вас. При наличии значительного количества строительного материала, которого хватит для возведения постройки, необходимо отдать предпочтением ему.

Фото сарая своими руками

Также рекомендуем просмотреть:

  • Каркасная баня
  • Пергола
  • Патио на даче
  • Будка для собаки
  • Дачный туалет
  • Летняя кухня
  • Теплица своими руками
  • Купель для бани
  • Гостевой домик
  • Беседка
  • Погреб своими руками
  • Барбекю из кирпича
  • Навес для дров
  • Гараж своими руками
  • Баня из бруса
  • Навес для машины
  • Пристройка к дому
  • Баня своими руками
  • Бассейн своими руками
  • Мангал из кирпича своими руками
  • Веранда своими руками
  • Курятник своими руками
  • Летний душ

Пожалуйста, сделайте репост

Сарай своими руками деревянный каркасный

Содержимое

  • 1 Что нужно учесть перед началом разработки проекта каркасного сарая
  • 2 Рисуем чертеж и определяемся с размерами каркасного сарая
  • 3 Возводим фундамент для каркасного сарая
  • 4 Возведение всех элементов каркасного сарая
    • 4. 1 Изготовление каркаса
    • 4.2 Делаем стены и пол каркасного сарая
    • 4.3 Утепление сарая
    • 4.4 Установка крыши каркасного сарая
  • 5 Заключение

Приобретая не обустроенный загородный участок, у хозяина возникает проблема хранения инструмента и других вещей. Строительство капитального сарая из кирпича или блоков требует больших трудозатрат и денежных вложений. Как же решить проблему, чтобы не заносить весь инвентарь в дом? Быстро можно установить во дворе каркасный сарай своими руками из пиломатериалов.

Что нужно учесть перед началом разработки проекта каркасного сарая


Несмотря на простоту возведения каркасного сарая, перед началом работ нужно учесть несколько важных нюансов. Для ознакомления предлагаем рассмотреть пошаговое руководство:

  • При составлении проекта нужно правильно расположить каркасную постройку на своем участке. Даже если сарай получится красивый, он все равно остается хозблоком. При входе во двор он не должен стоять во всеобщем обозрении на первом плане.
  • Проект разрабатывают так, чтобы обеспечить свободный подход к входу в сарай.
  • Расположить деревянную постройку желательно на возвышенности. Во время дождя и таяния снега каркасный хозблок не будет подтопляться.
  • Перед тем как разрабатывать проект, важно еще раз продумать планировку сарая. В каркасном хозблоке можно сделать мастерскую, дровяник, летнюю кухню и другие полезные помещения. Чтобы упростить задачу, на листе потребуется набросать простенькую схему с указанием всех перегородок, дверей и окон. Большой деревянный сарай, разделенный на комнаты, удобней снабдить несколькими дверями. Каждое помещение будет иметь свой вход, и вам не придется путешествовать, например, из летней кухни через туалет, чтобы попасть в душ.
  • Проекты каркасных хозблоков чаще всего разрабатывают с односкатной крышей. Она проще в установке и требует меньше материала. При желании можно установить и двускатную крышу. Ее схема немного сложнее, но конструкция позволяет создать чердачное помещение, где можно хранить вещи.
  • Разрабатывая проект сарая нужно предусмотреть, чтобы уклон крыши был расположен в другую сторону от дверей. Иначе при входе в хозблок дождевая вода будет литься на голову хозяину.

После того, как вы определились с планировкой и другими нюансами, можно начинать разрабатывать проект каркасного сарая.

Рисуем чертеж и определяемся с размерами каркасного сарая


Учитывая рекомендации из руководства по планировке, приступают к разработке проекта. Сначала нужно нарисовать чертеж, определяющий контур каркасного сарая. На фото мы привели пример схемы хозблока с односкатной крышей. В качестве фундамента используется столбчатое основание.

Выстраивая чертежи каркасного хозблока по схемам из интернета, нужно указать свои размеры общей конструкции и каждого элемента в отдельности. Габариты сараев подбирают индивидуально под свои потребности. Вообще, каркасная технология не предусматривает возведение больших хозблоков. На нашем фото представлена схема сарая 2,5х5 м. Самым ходовым считается каркасный сарай с размерами 3х6 м.

Возводим фундамент для каркасного сарая


Тип фундамента нужно определить, когда составляете проект хозблока. Для капитальных каркасных построек с бетонным цоколем заливают ленточное основание. Но такой фундамент не подойдет для участка с осадочным грунтом или торфяником. Легкие каркасные сараи ставят на столбчатый фундамент. Давайте рассмотрим, как выглядит пошаговая инструкция по изготовлению каждого типа основания.

Обзор начнем с того, как выглядит поэтапная закладка ленточного фундамента:

  • По размерам будущего деревянного сарая на выбранном участке наносят разметку. Для каркасного хозблока хватит мелкозаглубленного основания около 40 см. Если наблюдается сезонное движение грунта, то глубину траншеи лучше увеличить до 80 см. Ширины ленты хватит 30 см.
  •  В траншею насыпают 15 см слой песка со щебнем. Дно и боковые стенки укрывают рубероидом, чтобы молочко из бетонного раствора не впиталось в грунт. По периметру траншеи устанавливают опалубок. Он должен выступать над уровнем земли согласно высоте цоколя. Чтобы высокие борта опалубка не выгнуло от тяжести бетона, их нужно усилить распорками.
  • Следующим шагом из арматуры толщиной 12 мм вяжут каркас в форме короба по всей траншее. Металлоконструкция сделает бетонную ленту прочной на излом.
  • Заливку бетонного раствора лучше выполнять при пасмурной погоде за один день. Дождь, солнце или заливка раствора с большими перерывами плохо сказываются на прочности основания.

Минимум через две недели, а лучше по истечении месяца можно приступать к установке каркаса сарая.

Теперь давайте остановимся на пошаговой инструкции изготовления столбчатого основания:

  • Опоры ставят по углам каркасной постройки и в местах примыкания перегородок. Чем толще брус нижней обвязки, тем большим шагом можно ставить столбы, но не реже 2 м. Если ширина сарая более 2,5 м, тогда устанавливают промежуточные опоры, чтобы не прогибалось во время ходьбы напольное покрытие.
  • Для установки столбов под каркас хозблока сначала выкапывают лунки глубиной около 80 см. На дно насыпают щебень или гравий с песком толщиной 15 см. Кладку столбов выполняют из красного кирпича или шлакоблока с применением бетонного раствора.

Совет! Опоры можно сделать из готовых ж/б блоков или вкопать куски труб диаметром 150–200 мм и залить их бетоном.

Столбы можно нарезать из бревен дуба или лиственницы толщиной минимум 300 мм. Их хорошо придется пропитать антисептиком. Нижнюю часть столбов, которая будет зарыта в землю, обрабатывают битумной мастикой, после чего обматывают несколькими слоями рубероида. После установки в лунки деревянные опоры заливают бетоном.

Возведение всех элементов каркасного сарая


Сейчас мы рассмотрим, как возводится пошагово своими руками каркасный деревянный сарай на столбчатом основании.

Изготовление каркаса


К строительству каркасного хозблока приступают после того, как фундамент полностью застыл. Для сараев такого типа изготовление каркаса начинается с нижней рамы. Она будет основанием всей конструкции, поэтому нужно позаботиться о выборе качественного дерева без сучков и механических повреждений.

Итак, смотрим на процесс изготовления каркаса:

  • Выступающие из земли бетонные опоры накрывают двумя листами рубероида. Гидроизоляция нужна для защиты прилегающих к фундаменту деревянных элементов каркаса от сырости. Из бруса сечением 100х100 мм собирают нижнюю раму каркаса. К ней крепят лаги из доски сечением 50х100 мм. Расстояние между ними выдерживают в пределах 50–60 см.
  • Построив нижнюю раму, начинают ставить деревянные стойки каркаса из бруса аналогичного сечения. Их фиксируют металлическими накладными пластинами или просто прибивают гвоздями наискось. Максимальное расстояние между стойками на каркасе – 1,5 м, но лучше установить шагом 60 см. Тогда каждая опора совпадет с верхними балками перекрытия. При таком расположении стойки дополнительно станут упором крыши.

Сверху стойки соединяют обвязкой. То есть, получается точно такая рама, как и снизу.

Применяя каркасную технологию для строительства сарая, необязательно использовать брус. Каркас можно сделать из стальной трубы, уголка или профиля. Порядок изготовления остается неизменный. Отличие лишь в том, все элементы придется сваривать электросваркой. Достоинство стального каркаса в том, что его можно установить без фундамента на песчано-гравийную насыпь.

Построенный стальной каркас желательно перед обшивкой покрасить. Если использовался профиль с оцинкованным покрытием, то его можно оставить не крашенным.

Делаем стены и пол каркасного сарая


Пол можно настилать сразу после изготовления каркаса и укладки лаг. При строительстве холодного сарая на лаги прибивают листы ОСБ. Это будет черновой пол. Сверху укладывают гидроизоляцию. Самый дешевый материал – это рубероид. Следующий идет чистовой пол. Его можно сделать с обрезной или шпунтованной доски. Второй материал для напольного покрытия лучше. Благодаря пазам на торце досок исключается образование щелей, а также увеличивается прочность пола. Как правильно крепить шпунтованную доску, показано на фото.

Перед возведением стен каркас усиливают укосинами. По углам ставят постоянные элементы. Временными укосинами подпирают стойки каркаса, чтобы избежать перекоса конструкции. Их убирают только после монтажа балок перекрытия.

Постоянные укосины обязательно нужны, если каркас будет обшиваться вагонкой или доской. При использовании для этих целей плит ОСБ можно обойтись только временными подпорками. Перед закреплением укосин нужно выровнять углы каркаса, а поможет это сделать отвес или строительный уровень.

Занявшись самостоятельным строительством сарая, надо правильно уметь соединять все узлы каркаса и устанавливать укосины:

  • Оптимальный угол установки укосин – 45о. Такое положение элемента обеспечивает лучшую жесткость каркаса. Возле окон и дверей не получается выдержать требуемый угол. Здесь допускается установка укосин под наклоном 60о.
  • Полые укосины можно ставить только на каркасе маленького хозблока.
  • Стыковка всех элементов каркаса должна происходить плотно без зазоров. На углах каркаса брус соединяют «в пол дерева» или «в лапу». Принцип технологии показан на фото.
  • Укосины не прибивают просто к поверхности бруса. Сначала на стойке и нижней раме вырезают паз. Его глубина зависит от сечения заготовки, взятой для укосины. Вставленный в пазы элемент обладает дополнительным упором, что усложняет перекашивание каркаса.

После настила пола и установки всех укосин переходят к обшивке каркаса с наружной стороны. При использовании обрезной доски толщиной 15–20 мм, ее прибивают горизонтально внахлест, чтобы избежать образования щелей. Подойдет для обшивки вагонка или ОСБ. Материал хозяин выбирает по своему предпочтению.

Утепление сарая


Каркасный сарай является сам по себе теплый, так как древесина обладает хорошими теплоизоляционными свойствами. Если хозблок будет использоваться зимой как кухня или мастерская, то все его элементы нужно дополнительно утеплить.

Работу начинают с пола еще до укладки напольного покрытия. В качестве теплоизоляции подойдет минвата, пенопласт или керамзит. Сначала снизу лаг подбивают черновой пол из ОСБ или доски. В итоге получились ячейки, куда и нужно уложить утеплитель. Эту работу проделывают еще до установки стоек каркаса сразу после изготовления рамы. Если этот момент упустить, то прибить черновой пол под лаги не получится. Его придется настилать сверху, а затем набивать контробрешетку для образования ячеек. Можно сделать и так, но с поднятием пола уменьшается высота свободного пространства внутри сарая.

На черновой пол укладывают гидроизоляцию. Минеральную вату или пенопласт плотно заталкивают в ячейки между лагами, чтобы не было щелей. Керамзит просто засыпают и разравнивают. Толщина теплоизоляции должна быть меньше высоты лаг, чтобы между ней и напольным покрытием получился вентилируемый зазор. Сверху утеплитель накрывают пароизоляцией, после чего прибивают чистовой пол.

Потолок утепляют этими же материалами, и точно по такому же принципу. Единственным отличием является укладка на нижнюю обшивку балок перекрытия пароизоляции. Гидроизоляцию укладывают сверху теплоизоляции, чтобы защитить ее от сырости со стороны крыши.

Для утепления стен каркасного хозблока применяют минвату или пенопласт. Технология практически такая же, как и для пола или потолка. С внутренней стороны помещения утеплитель закрывают пароизоляцией, а сверху прибивают обшивку. Со стороны улицы теплоизоляцию закрывают гидроизоляцией. Между ней и наружной обшивкой прибивают контробрешетку из планок сечением 20х40 мм, чтобы получился вентиляционный зазор.

Установка крыши каркасного сарая


Для изготовления односкатной крыши каркасного сарая необходимо из доски сечением 50х100 мм собрать стропила. Их схема изображена на фото. Готовые стропила устанавливают после укладки балок перекрытия, и фиксируют к верхней обвязке каркаса.

Чтобы обойтись без стропил, можно переднюю стенку каркасного сарая сделать на 50–60 см выше задней. Тогда балки перекрытия лягут на верхнюю обвязку под уклоном. Они то и исполнят роль стропил. Только нужно спереди и сзади каркасного сарая сделать выпуск балок около 50 см, чтобы получился свес кровли.

Для двускатной крыши сбивают треугольные стропила. В этом случае высота передней и задней стенки каркасного сарая должна быть одинаковая. Крепят стропила двускатной крыши аналогично к верхней обвязке каркаса.

Сверху по стропильным ногам прибивается обрешетка из доски толщиной 20 мм. Ее шаг зависит от используемого кровельного покрытия. Обрешетку накрывают гидроизоляцией, после чего можно укладывать профнастил, шифер или другой материал.

На видео представлен пример каркасного сарая:

Заключение


Теперь вы в общих чертах знаете, как построить каркасный сарай на своем участке. Работу можно выполнить своими силами, а при не уверенности лучше пригласить специалиста.

Рисунок сарая — Как нарисовать сарай шаг за шагом

Фермерские животные уже давно являются обычным предметом в рисунках. Что могло бы стать лучшим фоном для сельскохозяйственных животных, чем сарай?

Сарай — это сельскохозяйственное сооружение , наиболее часто встречающееся на фермах. Сарай можно использовать для хранения зерна, сена или соломы, а также для содержания домашнего скота.

Мы создали пошаговое руководство по рисованию сарая, состоящее из 9 быстрых и простых шагов.

Более того, каждая инструкция снабжена иллюстрацией, которая служит вашим визуальным руководством при последовательном выполнении шагов.

Все, что вам нужно, это лист бумаги и ручка, и вы готовы начать рисовать сарай! Не забудьте также взять свои любимые красящие материалы, чтобы вы могли раскрасить свой рисунок, как только он будет закончен!

Развлекайся и используй свой творческий потенциал, чтобы нарисовать красивый сарай!

О чем эта запись в блоге

  • Как нарисовать сарай — приступим!
    • Шаг 1
    • Шаг 2. Создайте контур сарая
    • Шаг 3. Затем нарисуйте крышу сарая
    • Шаг 4. Затем нарисуйте дверь сарая
    • Шаг 5. Затем добавьте окно в сарай
    • Шаг 6. Затем нарисуйте двери в переулок
    • Шаг 7. Нарисуйте гребни по всему сараю
    • Шаг 8. – Добавьте узоры на дверь амбара
    • Шаг 9 – Теперь добавьте детали к окну
    • 5 советов, как сделать рисунок сарая еще лучше!
    • Ваш чертеж амбара готов!

Шаг 1

Начните с рисования амбара сверху, затем двигайтесь вниз к основанию. Нарисуйте широкую перевернутую V-образную линию для самой верхней части сарая.

Затем нарисуйте диагональную линию в каждой конечной точке V-образной линии, которую мы только что нарисовали.

Амбар в основном состоит из прямых линий. Поэтому не стесняйтесь использовать линейку, чтобы рисовать прямые линии быстро и легко. Это также помогает обеспечить пропорции коровника.

Шаг 2. Создание контура амбара

Нарисуйте диагональные линии в каждой конечной точке линий, которые мы нарисовали на предыдущем шаге. Затем нарисуйте горизонтальную линию внизу, соединяющую обе конечные точки двух диагональных линий.

При правильном нарисовании он должен выглядеть как нижняя половина пятиугольника.

После завершения этого шага контур сарая должен быть завершен.

Шаг 3. Затем нарисуйте крышу амбара

Нарисуйте платформу прямо над верхом амбара, следуя его контуру.

Крыша амбара.

Шаг 4. Затем нарисуйте дверь амбара

Нарисуйте квадрат в нижней средней части амбара, чтобы создать дверь. Затем нарисуйте линию внутри двери по ее контуру. Это формирует дверную раму, окружающую все стороны двери.

К этому моменту дверь сарая должна быть полностью структурирована.

Шаг 5. Затем добавьте окно в сарай

Нарисуйте квадратную фигуру с еще одним меньшим квадратом внутри фигуры над дверью.

Образует окно в верхней части амбара.

Шаг 6. Затем нарисуйте двери переулка

Нарисуйте пересекающиеся диагональные линии через дверь. Первая диагональная фигура должна идти из левого верхнего угла в правый нижний угол, а вторая — из правого верхнего угла в левый нижний угол.

Убедитесь, что линии прямые и правильно выровнены, образуя Х-образный узор на двери сарая.

Шаг 7. Нарисуйте гребни по всему амбару

Поскольку амбары в основном сделаны из дерева, эти здания обычно имеют узоры параллельных вертикальных линий по всей поверхности. На этом шаге это именно то, что мы будем рисовать.

Проведите несколько вертикальных линий вдоль амбара, пока он не будет обставлен. Не забудьте оставить дверь и окно сарая при рисовании этих узоров.

Также линии должны быть прямыми и параллельными друг другу.

Шаг 8. Добавьте узоры на дверь амбара

После того, как вы нарисовали узоры для всего амбара, пришло время обставить дверь. Просто нарисуйте несколько параллельных горизонтальных линий через дверь.

Убедитесь, что горизонтальные линии не пересекаются с рисунком X, который мы нарисовали ранее.

Шаг 9. Теперь добавьте детали к окну

Как вы можете видеть на иллюстрации выше, окно нашего амбара открыто, и вы действительно можете видеть сено внутри.

Чтобы создать сено, просто нарисуйте соединенные заостренные фигуры, образующие кривую в пространстве окна.

Не стесняйтесь добавлять настройки на этом этапе. Вы даже можете нарисовать курицу или любых других амбарных животных, видимых через окно!

Не забудьте провести вертикальную линию посередине двери. Это создает разделение между левой и правой дверью. Кроме того, убедитесь, что вы нарисовали тонкую линию внутри крыши, чтобы добавить дополнительные детали!

Теперь, когда мы успешно нарисовали сарай, пришло время заняться тем, что нас больше всего волнует. На этом этапе мы будем выбирать цвета и раскрашивать сарай! Это необязательно, но мы определенно рекомендуем сделать это, чтобы сделать вашу работу красочной!

Поскольку амбары в основном сделаны из дерева, их цвет варьируется от коричневого до темно-красного. Однако есть и амбары, окрашенные в яркие цвета.

Не стесняйтесь использовать любые цвета! Вы даже можете использовать более одного цвета, чтобы сделать сарай разноцветным!

Получайте удовольствие, играя с цветами, и наблюдайте, как амбар оживает!

5 советов, как сделать рисунок сарая еще лучше!

Узнайте, как сделать набросок сарая еще лучше с помощью 5 забавных и простых советов!

На этом чертеже амбара, который мы создали, мы видим вид спереди одной секции здания, но вы можете легко его расширить! Некоторые большие амбары будут иметь несколько секций, и вы можете легко добавить их в амбар.

Учитывая то, что вы узнали из руководства, добавление секций сбоку или позади амбара должно быть достаточно простым делом!

Независимо от того, добавите ли вы дополнительные секции в амбар или оставите его как есть, вы также можете изменить некоторые мелкие детали.

Это может быть так же просто, как добавить еще один раздел окна или просто добавить еще один.

Или можно сделать так, чтобы двери сарая были открыты, чтобы было видно, что внутри. Это всего лишь несколько идей, но есть много способов придать этому уникальное звучание!

Если вы чувствуете себя творчески и немного амбициозны, вы также можете добавить немного фермы вокруг этого рисунка сарая. Если вы должны были сделать это, вы должны либо использовать большой лист бумаги, либо нарисовать сарай маленьким и красивым.

Таким образом, у вас будет достаточно места для бункера, ветряной мельницы или фермы для нескольких идей.

Если вы посетите настоящий амбар, вы, скорее всего, встретите сельскохозяйственных животных. Это было бы отличным дополнением к этому эскизу сарая!

Можно добавить столько разных животных. Это могут быть большие лошади или коровы, а могут быть свиньи, куры и козы.

Каких сельскохозяйственных животных вы бы добавили?

Красный — традиционный цвет амбаров, и именно его мы использовали в нашем примере для этого рисунка амбара. В то время как красный выглядит великолепно, вы также можете выбрать любой другой цвет, который вы предпочитаете!

После того, как вы выбрали цвета, вы также можете подумать о художественных инструментах и ​​материалах, которые вы будете использовать, чтобы воплотить их в жизнь.

Ваш чертеж амбара готов!

Надеюсь, вам понравился этот пошаговый урок рисования сарая. Теперь, когда вы можете нарисовать сарай, вы можете включить его в другие рисунки в будущем.

Может быть, вы нарисуете сарай с окружающими его сельскохозяйственными животными? Ознакомьтесь с нашим каталогом уроков рисования, чтобы научиться рисовать козу, лошадь, овцу и многих других животных!

Как только вы закончите рисовать и раскрашивать сарай, вперед, хвастайтесь своим шедевром! Сфотографируйте свою работу и поделитесь ею на нашей странице в Facebook и в Pinterest.

Не стесняйтесь — вы много работали, поэтому мы уверены, что это выглядит впечатляюще! Пока вы это делаете, не забудьте также поставить лайк нашей странице в Facebook!

Нам не терпится увидеть твой прекрасный рисунок сарая!

Амбары Трава Камни и вода — Рисование природы

Последнее обновление пн, 04 июля 2022 | Рисование природы

Время от времени вы захотите включить в свои пейзажные рисунки другие элементы, такие как амбары, траву, камни или воду. Недостаточно просто иметь их на своей фотографии, необходимо тщательно продумать, будет ли она центром внимания или второстепенным персонажем. Поэтому знание их конструкции и характеристик важно для рисования удачных пейзажей.

амбары

Из многих вещей в списке исчезающих видов амбары должны быть в самом верху. В следующий раз, когда будете за городом, попытайтесь получить разрешение заглянуть внутрь старого амбара. Если вы цените мастерство, эти архитектурные чудеса придутся вам по вкусу. Будь то обтесанные вручную балки, конструкция из штифтов или красивая патина досок снаружи, вы найдете чем полюбоваться. Эти живописные сооружения, естественно, привлекали художников как элементы пейзажей или как этюды крупным планом. Следующие методы рисования помогут вам придать амбарам тот характер, которого они так заслуживают.

РАЗМЕЩЕНИЕ АМУРОВ В ЛАНДШАФТЕ

Здесь у нас есть две версии сцены с одинаковыми элементами: амбар, бункер и дерево, сидящее на травяном поле. Первая визуализируется довольно хорошо, но ничего не делает для зрителя. Ничего не происходит, нет истории, которая могла бы заинтересовать зрителя. Размещение основных элементов и неинтересное поле складываются в однообразную картинку. Сарай в порядке, но ему нужна помощь.

Во второй версии изменено положение амбара. Простое небо, фон из деревьев, вспаханное поле, столбы забора и пасущиеся овцы — все это добавляет интереса. Обратите внимание, что вспаханное поле, столбы и угол пастбищного поля указывают путь обратно к амбару. Сарай не подавляет, но все же является важной частью картины, у которой есть что рассказать.

Ошибка
Улучшение

. Обычная поверхность для рисования Strathmore серии 400. Возьмите угольный карандаш 2B с отшлифованным углем под углом сорок пять градусов, как показано на рисунке. Наносите уголь вертикальными штрихами, не беспокоясь о том, что некоторые штрихи будут темнее других. Помните, что вы хотите создать грубый сайдинг, который годами был открыт для всех природных элементов. Это тот случай, когда аккуратность не в счет.

Шаг 2

После того, как поверхность будет покрыта древесным углем, пройдитесь по ней снова, только вертикальными штрихами, легкими движениями вверх и вниз, чтобы создать оттенок серого. Не разглаживайте древесный уголь — это уничтожит текстуру, которую вы стремитесь получить. Затем добавьте ширину доски угольным карандашом HB или B. Используйте только вертикальные отметки, как показано на рисунке. Доски в этом амбаре обычно различались по ширине, так как древесину собирали с любых деревьев, которые были доступны на строительной площадке.

Шаг 3

Начните создавать замечательные сучки, сучки и неровности досок. Конечно, вы хотите включить трещины и щели, которые вылепили снег, дождь и солнце на протяжении многих лет. Сделайте некоторые линии толстыми, а другие тонкими, чтобы учесть расширение и сжатие. Создавайте узлы случайным образом и окружайте их линиями трещин, которые проходят от верхней части доски вниз к узлу, где они огибают узел и продолжают свой путь вниз. Эти линии должны быть разной толщины и не обязательно параллельны друг другу. Воспользуйтесь естественными вариациями бумаги и добавьте или удалите тон, чтобы создать всевозможные текстуры. Обратите внимание на тень в верхней части рисунка. Вы все еще можете видеть некоторую текстуру в области тени.

ПЕРЕДАЧА ХАРАКТЕРА СТАРЫХ АМАРОВ

Большинство амбаров обладают определенной индивидуальностью — чем-то, что придает им характер и тихое достоинство. Каждый человек будет рисовать эти амбары по-своему, потому что каждый человек будет видеть и ценить разные вещи.

Первое, что нужно сделать при рисовании старого амбара, это забыть об использовании Т-образного угольника, треугольника или линейки. Свободно проведенная линия, а не механически правильная линия, добавит вашему рисунку теплоты и индивидуальности.

При обозначении досок или сайдинга меняйте толщину линии, чтобы обозначить промежутки между досками. Чтобы показать возраст, сделайте дно досок неровным, без сломанных частей. Нарисуйте двери и окна, висящие под углом. Кроме того, окна могут быть показаны с трещиной или без оконного стекла. Сделайте черепицу неровной, чтобы показать воздействие и износ. Добавьте неопрятную траву, столбы забора и другие сельскохозяйственные объекты на территорию снаружи.

Все три амбара были нарисованы угольными или графитными карандашами HB, 2B и 4B на двухслойном бристоле Strathmore.

Висячие и отсутствующие доски в этом старом сарае говорят о его старости и тяжелом использовании. Обратите внимание на различия в ширине доски над тремя окнами.

Висячие и отсутствующие доски в этом старом сарае говорят о преклонном возрасте и тяжелом использовании. Обратите внимание на различия в ширине доски над тремя окнами.

Изогнутая крыша была просто визуализирована с неравномерным затенением и минимумом линий, напоминающих черепицу. Не забудьте добавить выразительные детали, например, три молниеотвода вдоль конька крыши.

Архитектурные детали, такие как закрытый купол, добавляют интерес к горизонтальной массе крыши; провисшие карнизы и нестандартные окна придают живописность.

Kieszkiel Farm 12Vi»x 18″ Charcoal на двухслойном бристоле Strathmore.

Частная коллекция.

На этом рисунке яркий солнечный свет вместе с угловатыми формами зданий создали интересный узор из света и тени. Тени удерживали очертания амбара с едва уловимыми деталями. Высокая трава в поле на фоне темных стен амбара создавала приятный дизайн — простой, но крепкий.

Наступающие тени

18″x22″ Уголь на ватмане. Сборник историй Сьюзен и Дугласа.

Эта сцена предоставила замечательную возможность изучить текстуры сарая. Это всего лишь небольшая часть амбара, но для меня это сильное заявление. Тень подчеркивала текстурированные доски в солнечном свете, создавая всю драматичность, которую я хотел.

Индикатор погоды

23 x 31 дюйм

Древесный уголь на японской бумаге.

Мои поиски и наброски были вознаграждены, когда я нашел эти окна со старинным термометром кока-колы, прибитым к сайдингу, что дало мне основу для этого рисунка. Я передвинул куст для целей моей композиции. Рисунок был обработан угольными стержнями диаметром 1,5 см с тремя степенями интенсивности.

Сувениры

23″x31″

Уголь на японской бумаге. Коллекция доктора Мартина Кошиха.

Эта сцена предлагала бесчисленные возможности для рисования старых зданий, текстур дерева, разложения и заросшей травы. Сначала мое внимание привлекли разбитые окна; затем я заметил выцветшую надпись. Я добавил маленькое окно, чтобы сломать четкую линию, созданную краем более светлого здания. (Не стесняйтесь добавлять или удалять элементы, если они помогут вам в работе.)

РИСУНОК ТРАВЫ

При включении травы в изображение учитывайте, какой тип травы там должен быть. Не рисуйте травинки одинаковой ширины, одинаковой высоты или с наклоном в одном направлении. Если это не ухоженный газон, трава будет расти во всех направлениях.

Предварительные карандашные штрихи идут в нескольких разных направлениях с перекрытием и разницей в высоте. На этом этапе все остается простым, без попыток достичь различных ценностей или индивидуальности.

Используя острый карандаш B, не заботясь о своих предварительных карандашных пометках, начните накладывать штрихи, наклоняясь влево, затем вправо. При этом думайте о «дизайне». Некоторые лезвия сделайте короткими, некоторые высокими, некоторые изогнутыми, некоторые прямыми, а некоторые темнее других. Короткие угловатые штрихи обозначают сорняки.

Неправильные, хаотичные штрихи описывают сорную траву перед старым амбаром.

Неправильные, хаотичные штрихи описывают сорную траву перед старым амбаром.

Продолжить чтение здесь: Трава вокруг деревьев

Была ли эта статья полезной?

+25 -5

Рисунок красного амбара — иллюстрация и векторная графика

81 Графика

  • Фотография
  • Фотографии
  • Графика
  • Вектор
  • Видео
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 81

рисунок красного сарая lizenzfreeie Stock- und Vektorgrafiken. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

süße rote scheune isoliert auf weißem hintergrund. векторно-киндище иллюстрации. bauernhaus — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

Süße rote Scheune isoliert auf weißem Hintergrund. Vektor-kindisch

Bauernhäuser Clipart, scheune, Windmühle, Silo und Landschaft, ländlich ländlich — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole altmodische rote scheune — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole

Einfache altmodische rote Scheune

красный амбар aquarell клипарт, ферма gebäude иллюстрация — рисунок красного амбара stock-grafiken, -clipart, -cartoons и -символ

Red Barn Aquarell Clipart, Farm Gebäude Illustration

иллюстрация с более подробной информацией о доставке и покупке. heuhaufen und bauernhofgebäude, иллюстрация в мультяшном стиле — рисунок красного амбара, графика, клипарт, мультфильмы и символы

Иллюстрация с einer Scheune für Getreide und Heu. Heuhaufen…

schöne landschaft der landseite im frühling — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole

Schöne Landschaft der Landseite im Frühling

landwirtschaft und landwirtschaft. вектор niedliche illustrationen фон männern trägt schubkarre karren, traktor auf dem feld, gemüseernte im garten, rote scheune, bäume, pferd. freihandzeichnungen für poster, banner oder postkarte — рисунок красного амбара, графика, -клипарт, -мультфильмы и -символ

Landwirtschaft и Landwirtschaft. Vektor niedliche…

schwarz weiß monochrom sommer oder frühling bauernhof konzept in der landchaft. мультфильм каракули вектор niedlich rote scheune, zaun und wolken, feld und bäume, büsche und pflanzen für tierlebenhintergrund, färbung. — рисунок красного амбара — графика, -клипарт, -мультфильмы и -символ

Schwarz weiß monochrom Sommer oder Frühling Bauernhof Konzept in…

satz von vektor grünen hügellandschaft. illustration sammlung von handgezeichneten umriss панорама feld landschaft, wolkenhimmel, rote scheune, berge, fluss, bach, weißer zaun, wald — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

Satz von Vector grünen HügelLandschaft. Иллюстрация Sammlung…

красный амбар фермы skizze — рисунок красный амбар сток-графики, -клипарт, -мультфильмы и -symbole

красный амбар фермы Skizze

satz von niedlichen umriss vektor cartoon haustier tiere auf dem land bauernhof. doodle schafe, widder kuh bulle kalb huhn, hahn ziege mutter und baby, katze schwein kaninchen hase, pferd, felder wald, rote scheune haus — рисунок красного сарая сток-график, -клипарт, -мультфильмы и -символ

Satz von niedlichen Umriss Vector Cartoon Haustier Tiere auf dem…

мультяшный летняя карта ландшафта ландшафта с иллюстрацией полевого дома. hand gezeichnet vektor umriss doodle rote scheune berge, waldbäume büsche und fluss oder see, vögel am himmel — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

Cartoon Sommer Frühling Карты Landschaft Landschaft Szene mit…

land-rahmen mit roten scheune 1 — рисунок красного сарая сток-график, -клипарт, -мультфильмы и -символ

Land-Rahmen mit roten Scheune 1

Landrahmen mit roter Scheune 1 — Vektorillustration.

мультяшный каракули вектор niedlichen sommer oder frühling bauernhof in der Landschaft. rote scheune, weißer zaun, grüne felder und bäume, büsche und pflanzen für tiere leben hintergrund, karten, postkarten. — рисунок красного амбара сток-графика, -клипарт, -мультфильмы и -символ

Cartoon Doodle векторные изображения на тему Frühling Bauernhof…

векторные иллюстрации roten scheune isoliert auf weißem hintergrund. mit dem großbuchstaben bals lehr- und lernmedium für kinder, um englische buchstaben zu erkennen oder für kinder, um das schreiben von Briefen zu lernen. — рисунок красного сарая сток-график, -клипарт, -мультики и -символ

Векторная иллюстрация красной схемы, изолированной на белом фоне…

Векторная иллюстрация красной схемы, изолированной на заднем плане. Mit dem Großbuchstaben B für die Verwendung als Lehr- und Lernmedium für Kinder, um englische Buchstaben zu erkennen oder für Kinder, um zu lernen, Buchstaben zu schreiben Wird verwendet, um zu Hause und in der Schule zu lernen.

coolste und niedlichen cartoon naturkulisse des gartens in den hof — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

прохладный и красивый мультфильм Naturkulisse des Gartens в день…

Satz фон Niedlichen каракули Umriss вектор мультфильм haustier tiere auf dem land bauernhof. schafe, widder, kuh, stier kalb huhn, hahn, ziege mutter und baby, schwein hase, pferd, felder wald, rote scheune haus. — рисунок красного амбара сток-графика, -клипарт, -мультфильмы и -символ

Satz von niedlichen Doodle Umriss Vector Cartoon Haustier Tiere…

abbildung von maisfeld und roter scheune. айова, vereinigte staaten von amerika (usa) — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

Abbildung von Maisfeld und roter Scheune. Iowa, Vereinigte…

schöne landschaft der landseite im frühling — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole

Schöne Landschaft der Landseite im Frühling

farm themenpark mit roten scheune 3 — рисунок красного сарай сток-графика, -клипарт, -мультфильмы и -символ

Тематический парк фермы с красной схемой 3

Тематическая ферма с красной схемой 3 — eps10 Векторная иллюстрация.

bauernhof mit ausgesätem feld, roter scheune und flugzeug — рисунок красного амбара, графика, клипарт, мультфильмы и символ

Bauernhof mit ausgesätem Feld, roter Scheune und Flugzeug

Bauernhof mit einem ausgesäten Feld, einer roten Scheune und Flugzeugen. Vektorlandschaft mit Bauernhof, Вальд и Берген.

holz rote scheune und baum — рисунок красного амбара, графика, клипарт, -мультфильмы и символы

Holz rote Scheune und Baum

Handgemalte Aquarellzeichnung, hölzerne rote Scheune und Baum. Objekt auf weißem Hintergrund, für Designkompositionen zum Thema Farmleben oder Leben in den Vororten.

sehr schön und cool cartoon landschaft der roten scheune haus ackerland oder hof — рисунок красного амбара стоковая графика, -клипарт, -мультфильмы и -символ

sehr schön und cool Cartoon Landschaft der roten Scheune Haus…

Изображение фон Fine Read Scheunenhaus und Ackerland Naturlandschaft

kleine rote scheune — рисунок красного сарая, графика, -клипарт, -мультфильмы и -символ

Kleine rote Scheune

farm themenpark mit roten scheune 2 — рисунок красного сарая, рисунок, — клипарт, -мультфильмы и -символ

Тематический парк фермы с круговой схемой 2

Тематическая ферма с круговой схемой 2 — eps10 Vektor-Illustration.

Country-Szene mit Roten scheune 7 — рисунок красного амбара-графика, -клипарт, -мультфильмы и -символ

Country-Szene mit roten Scheune 7 графика, клипарт, мультфильмы и символы

Country-Szene mit roten Scheune 9

Landszene mit roter Scheune 9 — Vektorillustration.

holz rote scheune und baum — рисунок красного амбара сток-графика, -клипарт, -мультфильмы и -символ

Holz rote Scheune und Baum

Farm themenpark mit roten scheune 7 — рисунок красного амбара фондовая графика, -клипарт, -мультфильмы и -symbole

Farm Themenpark mit roten Scheune 7

иллюстрации einer bauernlandschaft im cartoon-stil. — рисунок красного амбара сток-графика, -клипарт, -мультфильмы и -символ

Иллюстрация einer Bauernlandschaft im Cartoon-Stil.

rote scheune im cartoon-stil mit tür, fenster auf weißemhintergrund isoliert. hofgebäude, außenaußen. Традиционный ландлагер. — рисунок красного сарая сток-график, -клипарт, -мультики и -символ

Rote Scheune im Cartoon-Stil mit Tür, Fenster auf weißem. ..

farm themenpark mit roten scheune 8 — рисунок красного амбара, графика, -клипарт, -мультфильмы и -символ

Farm Themenpark mit roten Scheune 8

Farm-Thema mit roter Scheune 8 — eps10 Vektor-Illustration.

land-rahmen mit roten scheune 5 — рисунок красного амбара стоковая графика, -клипарт, -мультфильмы и -символ

Land-Rahmen mit roten Scheune 5

Landrahmen mit roter Scheune 5 — Vektorillustration.

Farm themenpark mit roten scheune 9 — рисунок красного амбара сток-графика, -клипарт, -мультфильмы и -символ

Farm Themenpark mit roten Scheune 9

rote scheune. holzscheune haus im rustikalen retro-stil — рисунок красного амбара стоковая графика, -клипарт, -мультфильмы и -символ

Rote Scheune. Holzscheune Haus в деревенском стиле Retro

Rote Scheune. Hölzernes Scheunenhaus в деревенском стиле Retro. Vektorillustration im flachen Cartoon-Stil auf weißem Hintergrund

cartoon rote scheune — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

Мультяшные шаблоны

Мультяшные шаблоны — Векторные иллюстрации.

rote scheunen gesetzt. hölzerne rote scheunenhäuser oder ställe im rustikalen retro-stil — рисунок красного амбара, графика, -клипарт, -мультфильмы и -символ

Rote Scheunen gesetzt. Hölzerne rote Scheunenhäuser oder Ställe…

Rote Scheunen Set. Hölzerne rote Scheunenhäuser oder Ställe im rustikalen Retro-Stil. Vektorillustration im flachen Cartoon-Stil auf weißem Hintergrund

farm rote scheune und landschaft clip art aquarell — рисунок красного сарая сток-графика, -клипарт, -мультфильмы и -символ

Farm rote Scheune und Landschaft Clip Art Aquarell

rote scheune aquarellillustration, bauernhof holzscheune isoliert — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole — рисунок красного амбара, графика, -клипарт, -мультфильмы и -символ

Schöne Landschaft der Landseite im Frühling

bauernhof Clipart aquarell mit roter scheune, silo undlandschaft, ländliches ambiente — рисунок красного сарая, рисунок, — клипарт, -мультфильмы и -символ

Bauernhof Clipart Aquarell mit roter Scheune, Silo und Landschaft,

красный амбар акварельный клипарт, ферма holzscheune isolierte иллюстрация — рисунок красного сарая фондовая графика, -клипарт, -мультфильмы и -символ

Red Barn Акварель клипарт, ферма Holzscheune isolierte. ..

иллюстрации mit einer scheune für getreide und heu. иллюстрация в мультяшном стиле — рисунок красного амбара стоковая графика, клипарт, мультфильмы и символы

Иллюстрация мит einer Scheune für Getreide und Heu….

schwarz weiß монохромный мультяшный doodle vektor niedlichen sommer oder frühling bauernhof in der Landschaft. rote scheune, zaun, felder und bäume, büsche und pflanzen für tiere lebenhintergrund, malbucher. — рисунок красного амбара сток-график, -клипарт, -мультфильмы и -символ

Черно-белый монохромный Cartoon Doodle Vektor niedlichen Sommer…

schöne landschaft der landseite im frühling — рисунок красного амбара сток-график, -клипарт, -cartoons und -symbole

Schöne Landschaft der Landseite im Frühling

Schöne Landschaft der Landschaft Seite im Frühling, kann es für jede Art von Designarbeit verwenden. Erstellt von einem professionalellen Künstler, sind Elemente gruppiert, sehr einfach zu bearbeiten. Enthält JPEG mit sehr hoher Auflösung и EPS10

schwarz weiß sommer frühling bauernhof doodle konzept in der landchaft. мультфильм вектор niedlichen roten scheune mit offenen türen, zaunwolken, feld, gepflanztplantagen, büsche, pflanzen für tierleben zum malen bücher. — рисунок красного сарая сток-график, -клипарт, -мультики и -символ

Schwarz weiß Sommer Frühling Bauernhof Doodle Konzept in der…

Летний oder frühling Bauernhof doodle konzept in der Landchaft. Cartoon vektor niedlicrote scheune mit offenen türen, weißen zaun und wolken, grüne wiese, gepflanzte plantagen, büsche und pflanzen für das tierleben. — рисунок красного амбара — графика, -клипарт, -мультфильмы и -символ

Sommer-oder Frühling Bauernhof Doodle Konzept in der Landschaft….

Sommer-oder Frühlings-Farm-Doodle-Konzept auf dem Land. Cartoon Vektor niedliche rote Scheune mit offenen Türen, weißem Zaun und Wolken, grünem Feld, bepflanzten Plantagen, Büschen und Pflanzen für die Tierwelt

vektor-umriss cartoon sommer frühling Landchaft Landchaft Szene mit feld haus fluss illustration. hand gezeichnet ellrote scheune, berge, waldbäume büsche und fluss oder see, vögel am himmel. — рисунок красного амбара сток-график, -клипарт, -мультфильмы и -символ

Vektor-Umriss Cartoon Sommer Frühling Landschaft Landschaft…

rote scheune landwirtschaft skizze regenbogen — рисунок красного амбара сток-график, -клипарт, — мультфильмы и символы

Rote Scheune Landwirtschaft Skizze Regenbogen

Handgezeichnete Illustration einer Scheune mit einer Ernte im Vordergrund

sommer-oder frühlingsbauernhofkonzept auf dem land. мультфильм каракули вектор niedlichen roten киоск, weißer zaun und wolken, grüne wiese und bäume, büsche und pflanzen für tierleben hintergrund, karten, postkarten. — рисунок красного амбара — графика, -клипарт, -мультфильмы и -символ

Sommeroder Frühlingsbauernhofkonzept auf dem Land. Cartoon…

Sommer- oder Frühlingshofkonzept auf dem Land. Cartoon Doodle Vector niedliche rote Scheune, weißer Zaun und Wolken, grüne Wiese und Bäume, Büsche und Pflanzen for Tierleben Hintergrund, Karten, Postkarten

schwarz weiß vektor umriss cartoon sommer frühling landschaft szene mit feld haus fluss illustration. hand gezeichnet ellrote scheune, berge, waldbäume büsche und flusssee, vögel. — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole

Чертеж Вектор Umriss Cartoon Sommer Frühling Landschaft…

Schwarzweißer Vektorumriss Cartoon Sommer Frühlingslandschaft Landschaft Szene mit Feldhaus Fluss Illustration. Handgezeichnete Doodle rote Scheune, Berge, Waldbäume Büsche und Flusssee, Vögel

sehr schön und cool cartoon landschaft der roten scheune haus ackerland oder hof — рисунок красного амбара стоковая графика, -клипарт, -мультфильмы и -символ

sehr schön und cool Cartoon Landschaft der roten Scheune Haus…

Изображение фон Fine Read Scheunenhaus und Ackerland Naturlandschaft

einfache altmodische rote scheune — рисунок красного амбарного запаса-графика, -клипарт, -мультфильмы и -символ

Einfache altmodische rote Scheune

Country-szene mit roten scheune 6 — рисунок красного амбарного запаса- графика, -клипарт, -мультфильмы и -символ

Country-Szene mit roten Scheune 6

Landszene mit roter Scheune 6 — Vektorillustration.

land-rahmen mit roten scheune 2 — рисунок красного амбара стоковая графика, -клипарт, -мультфильмы и -символ

Land-Rahmen mit roten Scheune 2

Landrahmen mit roter Scheune 2 — Vektorillustration.

Country-Szene mit roten scheune 3 — рисунок красного амбара Stock-grafiken, -clipart, -cartoons und -symbole

Country-Szene mit roten Scheune 3

Landszene mit roter Scheune 3 — Vektorillustration.

rote scheune landwirtschaft skizze tafel — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole

Rote Scheune Landwirtschaft Skizze Tafel

Handgezeichnete Illustration einer Scheune mit einer Ernte im Vordergrund

farm themenpark mit roten красный амбар stock-grafiken, -clipart, -cartoons und -symbole

Farm Themenpark mit roten Scheune 1

farm themenpark mit roten scheune 6 — рисунок красного амбара stock-grafiken, -clipart, -cartoons und -symbole

Farm Themenpark mit roten Scheune 6

einfache altmodische rote scheunen und silo — рисунок красного амбара, графика, -клипарт, -мультфильмы и -символ

Einfache altmodische rote Scheunen und Silo

Хинтергрунд. Das Gebäude verfügt über Fenster, Türen und ein Blechdach. Flache Farben

фон 2

Как нарисовать сарай

1,7 тыс. акций

Узнайте, как нарисовать великолепный Амбар , с помощью простых пошаговых инструкций по рисованию и видеоурока. Теперь вы можете легко создать красивый рисунок Амбара.

Полный чертеж амбара

Перейти к пошаговым инструкциям.

«Вы выросли в сарае?»
— американская идиома, означающая «закрой дверь».

Сарай — это классическое фермерское здание, используемое для укрытия животных или предметов. Типы амбаров могут быть названы в соответствии с их назначением; например, молочный амбар используется для дойки коров, а табачный амбар используется для сушки табака после его сбора. У других есть конкретные названия, например, конюшня или сарай.

Традиционно в нижней части амбара размещались животные, а в верхней хранилось сено. Кроме того, он был в основном построен из дерева, как и бревенчатый домик.

Однако сегодня амбары приспособлены для других целей. Некоторые из них представляют собой дома, а другие используются как загородные места для проведения таких мероприятий, как свадьбы.

Прокрутите вниз, чтобы загрузить PDF-файл с этим руководством.

Готовы ли вы, деревенские мальчики и девочки, заняться фермой, нарисовав мультяшный сарай? Это простое пошаговое руководство по рисованию мультфильмов поможет вам научиться этому.

Все, что вам нужно, это карандаш, ручка, мелок или маркер и лист бумаги. Вы также можете захотеть что-то красное, чтобы раскрасить его в классическом стиле!

Если вам понравился этот урок, см. Также следующие руководства по рисованию: Ягненок, Мультяшная коза и Мультяшная корова.

Пошаговые инструкции по рисованию сарая

Как нарисовать красивый сарай для детей, начинающих и взрослых. Шаг 1

1. Начните с рисования четырех прямых линий, соединенных так, как если бы они образовывали пятиугольник без нижняя сторона. Затем нарисуйте второй набор из четырех линий, параллельных первому. Соедините крайние линии друг с другом, используя короткие прямые линии. Это формирует передний край крыши сарая.

Чертеж простого сарая — шаг 2

2. С помощью трех прямых линий начертите параллелограмм вдоль одного из верхних отрезков. Это формирует часть крыши.

Easy Barn Drawing — шаг 3

3. Двумя линиями замкните прямоугольник между параллелограммом и нижним краем крыши. Затем нарисуйте еще одну прямую линию, параллельную нижнему краю крыши, чтобы придать ей трехмерный вид.

Easy Barn Drawing – Шаг 4

4. Используйте три прямые линии, чтобы заключить прямоугольник под боковой стороной крыши. Это формирует широкую сторону сарая.

Чертеж сарая Easy – Шаг 5

5. Используйте две прямые линии, чтобы соединить сторону сарая с противоположным краем крыши, охватывая переднюю сторону сарая.

Легкий чертеж сарая – шаг 6

6. Нарисуйте три прямоугольника разного размера вдоль широкой стороны сарая. Они станут окнами сарая.

Easy Barn Drawing – Step 7

7. Нарисуйте две параллельные прямые горизонтальные линии между карнизами крыши. Это указывает на нижнюю часть чердака или второй этаж сарая. Над этими линиями нарисуйте прямоугольник. Разделите прямоугольник на три части прямыми линиями. В левом и правом прямоугольниках нарисуйте дополнительные прямоугольники меньшего размера, образующие створки. Нарисуйте линию в верхней части центрального прямоугольника, сформировав рамку вокруг отверстия чердака.

Добавьте больше деталей к изображению сарая – шаг 8

8. Нарисуйте большой вертикальный прямоугольник на передней части сарая. Обведите верх и стороны параллельными линиями, обрамляя дверь. Затем нарисуйте набор вертикальных параллельных линий посередине прямоугольника, разделив дверь на две половины.

Завершите набросок чертежа сарая – шаг 9

9. Добавьте последние штрихи к вашему амбару. Нарисуйте параллельные горизонтальные линии через дверь сарая, снова разделив ее. Затем используйте пары прямых линий, чтобы нарисовать фигуры «X» на этих нижних дверях и на окнах сарая.

Раскрась свой рисунок сарая

Раскрась свой мультяшный сарай. Большинство амбаров красного цвета, но есть и черные, зеленые или других цветов.

Знаете ли вы? Красный остается традиционным цветом для амбаров в честь традиции. Прежде чем коммерческая краска стала доступной, фермеры покрывали древесину амбара смесью оранжевого льняного масла и ржавчины, которая окрашивала смесь в красный цвет. Масло защищало древесину от непогоды, а ржавчина защищала от мха и грибков. Когда окраска стала доступна, многие фермеры придерживались этого фирменного цвета.

Затем украсьте свою ферму животными, такими как коровы, лошади, свиньи и собаки, а также чучелами и тракторами.

Другие отличные уроки по рисованию зданий см. в посте 21 Учебники по рисованию зданий Easy to Draw.

Простое, пошаговое руководство по рисованию сарая

Нажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest!

Учебное пособие по рисованию амбара — легко и весело Страницы для печати

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДЛЯ УЧАСТНИКОВ

Все еще видите рекламу или не можете загрузить PDF-файл?

Во-первых, убедитесь, что вы вошли в систему. Вы можете войти на странице входа в систему.

Если вы по-прежнему не можете загрузить PDF-файл, вероятное решение — перезагрузить страницу.

Это можно сделать, нажав кнопку перезагрузки браузера.

Это значок в виде круглой стрелки в верхней части окна браузера, обычно расположенный в верхней левой части (вы также можете использовать сочетания клавиш: Ctrl+R на ПК и Command+R на Mac).

Эскизные фотографии сарая и изображения премиум-класса в высоком разрешении

  • CREATIVE
  • EDITORIAL
  • VIDEO
  • Best match
  • Newest
  • Oldest
  • Most popular

Any dateLast 24 hoursLast 48 hoursLast 72 hoursLast 7 daysLast 30 daysLast 12 monthsCustom date range

  • Royalty- бесплатно
  • С защитой прав
  • РФ и РМ

Выбрать бесплатные коллекции >Выбрать редакционные коллекции >

Встраиваемые изображения

Просмотрите 273

barn sketch доступных стоковых фотографий и изображений или выполните поиск по слову barnstable county, чтобы найти больше отличных стоковых фотографий и изображений. амбар сельскохозяйственное здание рисунок — эскиз сарая фондовые иллюстрациималенькая конюшня — эскиз сарая фондовые иллюстрациисарай, ферма, дерево, строительство, эскиз, — эскиз сарая фондовые иллюстрацииобъекты и элементы, связанные с сельским хозяйством. коллекция рисованной векторной иллюстрации каракули. набор рисованной иконок. — эскиз сарая фондовые иллюстрациисельский пейзаж с эскизом небольшой фермы — эскиз сарая фондовые иллюстрациикрасный амбар фермерский эскиз — эскиз сарая фондовые иллюстрацииконюшня — эскиз сарая фондовые иллюстрацииручной набросок фермы — эскиз сарая фондовые иллюстрациирождественский набор вифлеемская звезда рисунок — эскиз сарая фондовые иллюстрациикрасивый осенний пейзаж — эскиз сарая стоковые иллюстрациистарый дом — набросок сарая фондовые иллюстрацииобъекты и элементы, связанные с сельским хозяйством и сельским хозяйством. коллекция рисованной векторной иллюстрации каракули. нарисованный вручную дизайн рисунка — эскиз сарая стоковые иллюстрациипредположения, сделанные наводнением Виленбаха в 1882 году в долине Пустер — эскиз сарая стоковые иллюстрациинабросок (10) — эскиз сарая стоковые картинки, фотографии и изображения без уплаты роялтиферм, сельское хозяйство, фермер, трактор, иконы домашней птицы. — эскиз сарая фондовые иллюстрациисмерть Джона Уилкса Бута — эскиз сарая фондовые иллюстрацииантичная иллюстрация молочницы, дающей молоко детям — эскиз сарая фондовые иллюстрацииспециальный друг — эскиз сарая фондовые иллюстрациисарай с пастбищем и лошадьми — эскиз сарая фондовые иллюстрациисельское хозяйство и сельское хозяйство, связанные каракули иллюстрации. векторная иллюстрация современного дизайна для веб-баннера, заголовка веб-сайта и т. д. — набросок сарая, иллюстрации, ферма, сельское хозяйство, фермер, трактор, иконы домашней птицы. — эскиз сарая фондовые иллюстрациисхватить все — потерять все — эскиз сарая фондовые иллюстрацииантичная иллюстрация молодой пастушки и ребенка в конюшне — эскиз сарая фондовые иллюстрациикрасивый осенний пейзаж / баннеры — эскиз сарая фондовые иллюстрациикрасный амбар фермерский эскиз классная доска — эскиз сарая фондовые иллюстрациистарая гравированная иллюстрация поселенца первый дом, хижина из оцилиндрованных бревен — эскиз сарая стоковые картинки, фотографии и изображения без лицензионных отчислений крыса и кошка боксёрский поединок — эскиз сарая стоковые иллюстрациииконки линии молочных продуктов — эскиз сарая стоковые иллюстрациисемья овец (xxxl с большим количеством деталей) — эскиз сарая стоковые иллюстрациизимний пейзаж с небольшим домом — эскиз сарая фондовые иллюстрацииантичная иллюстрация сипухи (тито альба) — эскиз сарая фондовые иллюстрациизахват джона уилкса бутса — эскиз сарая фондовые иллюстрациикрасивый осенний пейзаж — эскиз сарая фондовые иллюстрациистарый рисунок сарая фермы — эскиз сарая фондовые иллюстрацииферма силос и рисование урожая нг — эскиз сарая фондовая иллюстрациятяжелая и энергетическая промышленность, связанные объекты и элементы. коллекция рисованной векторной иллюстрации каракули. нарисованный вручную дизайн рисунка — эскиз сарая, иллюстрации, связанные с сельским хозяйством и сельским хозяйством, объекты и элементы. коллекция рисованной векторной иллюстрации каракули. шаблон баннера с различными объектами сельского хозяйства и сельского хозяйства — эскиз сарая иллюстрации объектов и элементов, связанных с тяжелой и энергетической промышленностью. коллекция рисованной векторной иллюстрации каракули. набор рисованной иконок. — набросок сарая иллюстрациясвязанные с тяжелой и энергетической промышленностью рисованные иконки, элементы каракули векторная иллюстрация — набросок сарая фондовая иллюстрациятренировка молодых лошадей — эскиз сарая фондовая иллюстрациявектор хранения силоса редактируемая линия иллюстрация — эскиз сарая фондовая иллюстрацияантичная иллюстрация лошади с уткой — эскиз сарая фондовые иллюстрациисельское хозяйство и объекты и элементы, связанные с сельским хозяйством. коллекция рисованной векторной иллюстрации каракули. нарисованный вручную дизайн шаблона — эскиз сарая фондовые иллюстрациисельский пейзаж с небольшой доской фермы — эскиз фондового сарая иллюстрацияобъекты и элементы, связанные с тяжелой и энергетической промышленностью. коллекция рисованной векторной иллюстрации каракули. набор рисованной иконок. — эскиз сарая стоковые иллюстрацииобъекты и элементы, связанные с сельским хозяйством и сельским хозяйством. коллекция векторных иллюстраций в мультяшном стиле. набор рисованной иконок. — эскиз сарая стоковые иллюстрацииинтерьер паровой мельницы — эскиз амбара стоковые иллюстрацииСарай, 1883. Художник Ловис Коринт.рисованная вручную счастливая семья — эскиз сарая6 — эскиз амбара stock illustrationsautumn sketch.jpg — эскиз амбара стоковые фотографии, фотографии и изображения без лицензионных платежейКавалерийский транспорт по железной дороге, конюшня офицера гвардейского корпуса цифровая улучшенная репродукция оригинального отпечатка 19-го века. Век.бабушка с маленькой девочкой отдыхают в сарае — эскиз сарая стоковые иллюстрацииСараи на сваях, принадлежащие народу занде, рисунок Александра Де Бара по эскизу Швайнфурта, из Сердца Африки: три года путешествий. ..канал у фермы — эскиз сарая стоковые иллюстрациипомощь раненому солдату — эскиз сарая стоковые иллюстрациимальчики заботятся о лошадях в конюшне в окружении собак _ 1895 — эскиз амбара стоковые иллюстрацииМаг, также называемый фокусником или иллюзионистом, является художником исполнительского магического искусства, карманным игроком, на демонстрации в амбаре, иллюстрация… из 5

Архитектурный чертеж сарая («генеральный амбар»)

Об этом изделии

Заголовок

  • Архитектурный чертеж сарая («общий амбар»)

Резюме

  • Рабочий чертеж сарая в виде планов, разрезов, деталей и перспективных проекций.

Имена участников

  • Соединенные Штаты. Бюро сельскохозяйственной инженерии, архитектор

Создано/опубликовано

  • 1935 год.

Тематические заголовки

  • — Сараи — 1930-1940 гг.

Заголовки

  • Архитектурные чертежи — 1930-1940 гг.

Жанр

  • Архитектурные чертежи — 1930-1919 гг.40

Заметки

  • — Придумано название UNIT.
  • — Относится к чертежам Вуда для сарая и жилого дома, которые были найдены подшитыми и обработанными как ADE — UNITs 1123 и 1124.
  • — Является частью архива Уодди Б. Вуда.
  • — Передача; Смитсоновский институт; 1980 г.; (DLC/PP-1980:302).
  • — Поиск помощи доступен онлайн https://hdl.loc.gov/loc.pnp/eadpnp.pp021027
  • — Предварительная помощь в поиске бумаги доступна в читальном зале Prints & Photographs по номеру UNIT.

Середина

  • 1 предмет: чертеж; в папке(ах) 51 х 61 см.

Номер телефона/физическое местоположение

  • ADE — БЛОК 1122 [P&P]

Исходная коллекция

  • Архив Уодди Б. Вуда (Библиотека Конгресса)

Репозиторий

  • Отдел эстампов и фотографий Библиотеки Конгресса Вашингтон, округ Колумбия, 20540, США http://hdl.loc.gov/loc.pnp/pp.print

Контрольный номер Библиотеки Конгресса

  • 95859381

Консультант по правам

  • Публикация может быть ограничена. Информацию см. в разделе «Архитектурные, проектные и инженерные (ADE) чертежи». https://hdl.loc.gov/loc.pnp/res.103.ade

Рекомендации по доступу

  • Оригинальные материалы доставляются только по предварительной записи.

Постоянная ссылка LCCN

  • https://lccn.loc.gov/95859381

Дополнительные форматы метаданных

  • MARCXML-запись
  • МОДС Запись
  • Дублинская основная запись

Часть

  • Архитектура, дизайн и инженерные чертежи (2082)
  • Отдел эстампов и фотографий (1 023 370)
  • Онлайн-каталог Библиотеки Конгресса (1 339 022)

Права и доступ

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Поэтому он не лицензирует и не взимает плату за разрешение на использование такого материала и не может предоставлять или отказывать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, прежде чем публиковать или иным образом распространять материалы, найденные в коллекциях Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см. Чертежи по архитектуре, дизайну и проектированию (ADE) — Информация о правах и ограничениях

  • Консультация по правам : Публикация может быть ограничена. Информацию см. в разделе «Архитектурные, проектные и инженерные (ADE) чертежи». https://hdl.loc.gov/loc.pnp/res.103.ade
  • Репродукционный номер : —
  • Телефонный номер : ADE — БЛОК 1122 [P&P]
  • Информация о доступе : Оригинальные материалы подаются только по предварительной записи.

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если в поле Номер репродукции выше указана информация: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Пожалуйста, выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонке в разделе «Распечатки». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Перейдите к #2.
  2. Указывают ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Процитировать этот товар

Цитаты генерируются автоматически из библиографических данных, как для удобства и может быть неполным или точным.

Добавить комментарий

Ваш адрес email не будет опубликован.
