Оформление и состав эскизного проекта

Разработкой эскизных проектов занимаются тогда, когда он необходим исходя из протокола рассмотрения технического решения или же технического задания.

Основной целью разработки эскизных проектов является установление тех схемных или конструктивных решений, которые имеют принципиальный характер и позволяют получить общее представление о том, каково общее устройство того или иного изделия, а также каков принцип его работы. Эскизный проект создается, главным образом, еще до того, как разрабатывается основная масса рабочей документации и технического проекта.

При создании эскизных проектов разработчики тщательно изучают и анализируют все возможные варианты исполнения изделия или его отдельных частей. Это позволяет четко определить все те требования, которые предъявляются к конструкции готовой продукции, а также обеспечить выполнение всех требований, которые к ней предъявляются.

Полный комплект документов, из которых состоит эскизный проект, состоит из разработанной в полном соответствии с требованиями

ЕСКД конструкторской документации, а также тех чертежей, схем, технических и технологических регламентов и т.

п., которые предусматриваются протоколом рассмотрения технического предложения и техническим заданием.

Следует заметить, что в эскизный проект не включаются те документы, которые разработаны еще до того, как изготовлен материальный макет.

Процедурам рассмотрения, согласования и утверждения подлежат не оригиналы документов эскизного проекта, а их копии, хотя по специальной договоренности с заказчиком они все же могут быть предоставлены.

Что касается такого немаловажного момента, как форма, в которой представляется вся документация эскизного проекта, то она может быть бумажной или электронной, и указывается в протоколе рассмотрения технического задания. Если такое указание отсутствует, то она определяется на основании согласования с заказчиком. Кроме того, в пакет документации эскизного проекта электронные и бумажные документы могут быть включены вместе.

Эскизный проект, включает в себя такие документы, как чертеж общего вида, ведомость эскизного проекта и пояснительная записка.

Проект чертежа общего вида (или же электронная модель сборочной единицы, считающаяся эквивалентной ему), должен включать в себя следующее:

Изображение изделия, а также различные надписи и текстовую часть, которые позволяют понять принцип его работы, то, как именно взаимодействуют его составные части, а также особенности его конструктивного устройства.
Обозначения всех составных частей изделия и их наименования. При необходимости требуется также указывать ссылки на чертежи общего вида, которые позволяют понять все важные особенности конструкции изделия, состав отдельных его компонентов и т.п.

Размеры изделия и прочие данные, которые наносятся на изображение.
Схему изделия (в тех случаях, когда она действительно необходима).
Технические данные и прочие важные характеристики, которые должно иметь изделие. Они требуются для того, чтобы по чертежу общего вида было удобнее сопоставлять различные варианты.

Такой документ, как ведомость эскизного проекта, должна содержать в себе наименования всех тех конструкторских документов, которые в него включаются.

Графа «Примечание» может содержать указание на тот вариант, который соответствует данному конкретному документу.

Допускается также включение в эскизный проект тех документов, которые эквивалентны предусмотренным, но только в другой форме представления. При этом необходимо делать соответствующую пометку в графе «

Примечания».

Пояснительная записка эскизного проекта составляется согласно всем стандартам, принятым для текстовых документов.

Разработка эскизного проекта заказать в Москве

Перечень конструкторских услуг

Все услуги КОНСТРУКТОРСКИЕ УСЛУГИ

Разработка конструкторской документации
Оцифровка и векторизация чертежей
Импортозамещение, реверс-инжиниринг, производство
Проектирование оборудования
Разработка приборов и устройств
Разработка корпусов
Проектирование механизмов
Проектирование штампов
Разработка КМД
Разработка эскизных проектов
Конструкторские решения для стартапов

Инжиниринговая компания «Комплекс КАД» выполняет полный комплекс конструкторских работ.

Каждая придуманная идея сопровождается разработкой эскиза, который представляет собой набросок, который фиксирует замысел всего механизма и/или отдельных его частей.

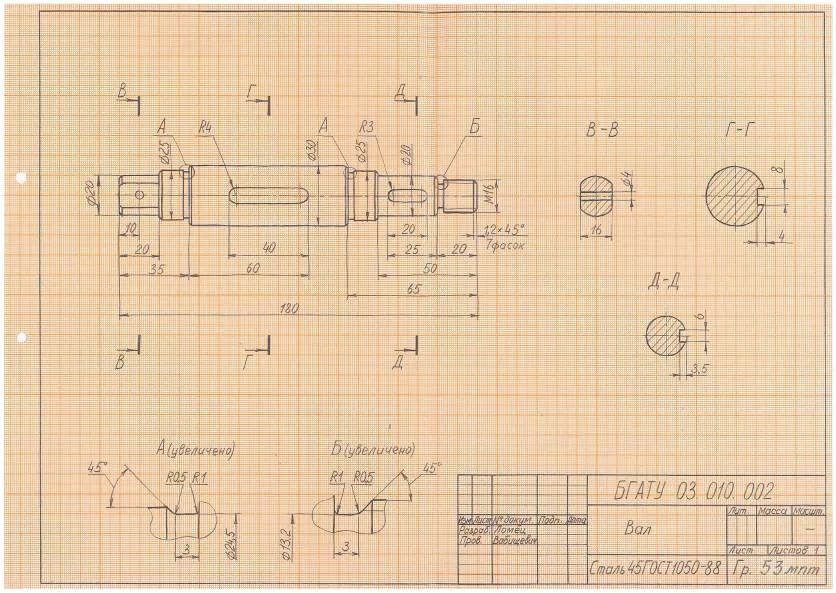

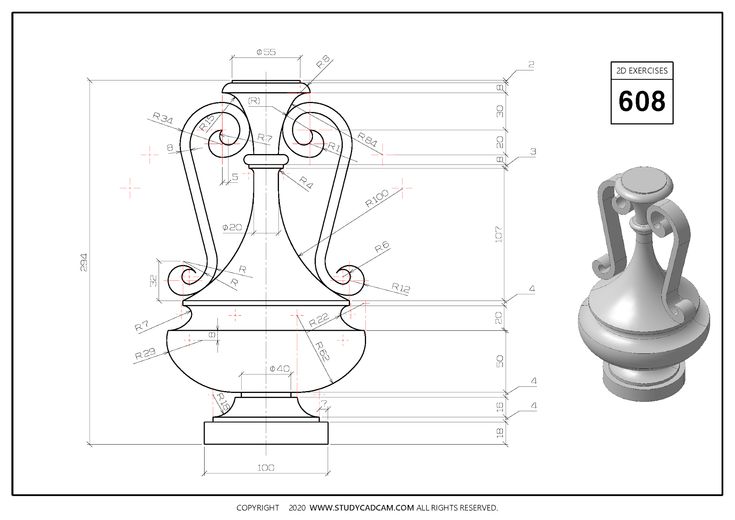

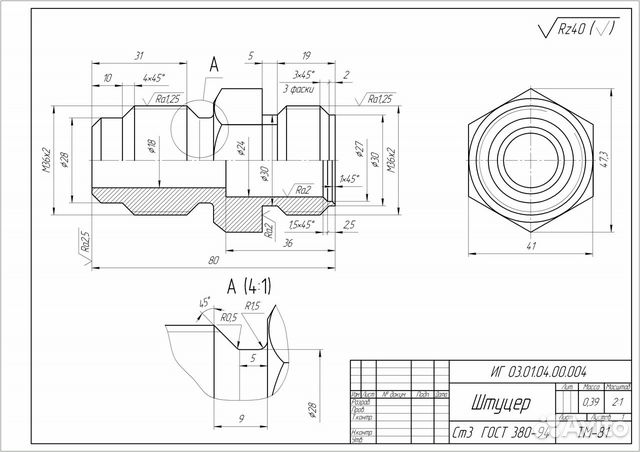

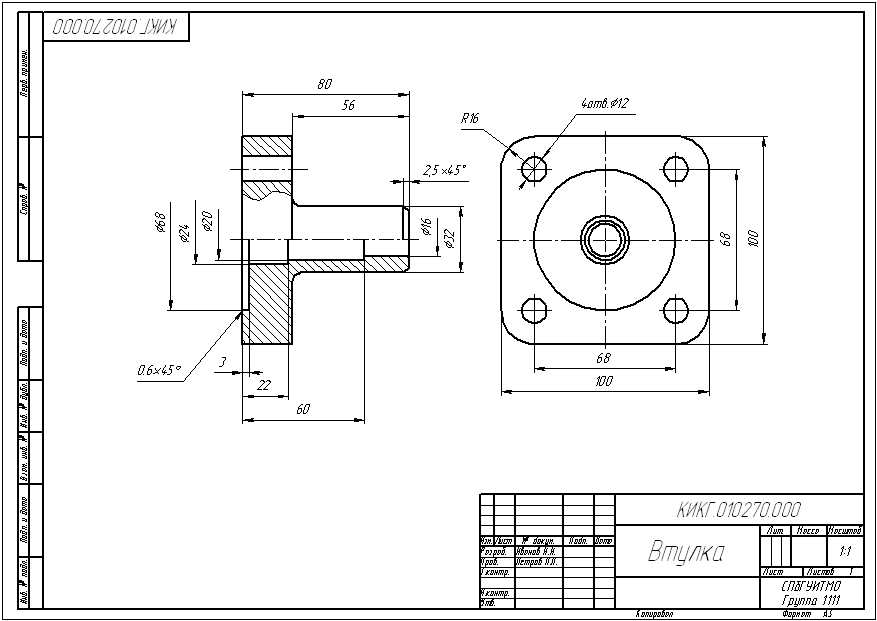

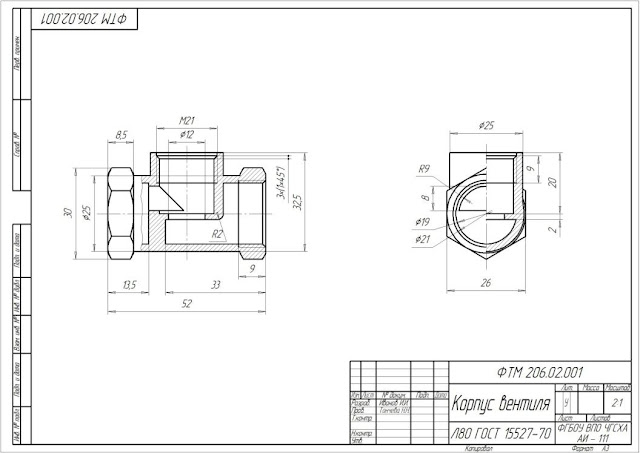

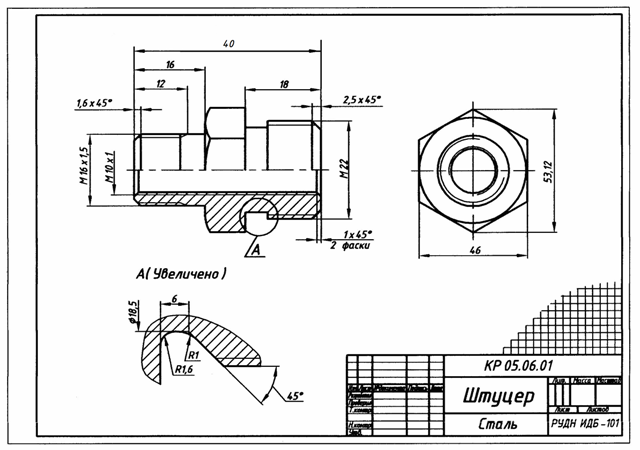

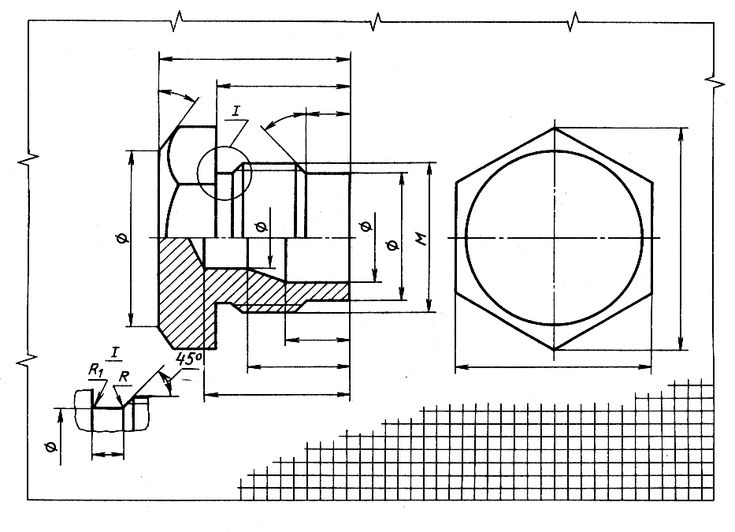

По сути, эскизный проект представляет из себя чертеж, применяемый для временного использования в производстве, наносимый в основном от руки, в глазомерном масштабе, со строгим соблюдением пропорций изображаемого предмета. В случае многократного использования эскиза, по нему выполняют чертеж.

Для чего же нужен эскиз и в чем заключается необходимость в его прорисовки, для того, чтобы ответить на данный вопрос рассмотрим цепочку разработки изделия:

Идея – видение Заказчика конечного продукта
Эскиз – визуальное оформление идеи Заказчика с поправками под технические возможности, позволяющие обеспечить его производимость

Чертеж/3D модель – документ, содержащий себе проработанный эскиз, имеющий реальные размеры и конструктив изделия
Прототип – образец физической модели изделия, соответствующий разработанному чертежи
Запуск в серийное производство

Оставить заявку на проект

У каждого специалиста своё видение рабочего процесса. Кто-то может пропустить эскиз и приступить сразу к разработке чертежей, либо созданию 3D модели. Но если Вы пропустите один из этих этапов — Вы рискуете потерять часть концептуальных идей и их грамотную детализацию. От нарушения предложенной цепочки может пострадать проект из-за преждевременного перехода на новую стадию, что может повлечь лишение части ключевых элементов или продуманной логики.

Эскизный проект — по сути основа всего проекта, а чертеж —доведенный до ума концепт. Прототип – материальное выражение Вашего проекта. Если Вы пропустите стадию эскиза и/или схематичного проектирования — Вы в конечном итоге будете вынуждены держать в голове слишком много вещей одновременно, что мешает сосредоточиться на главном, из-за чего концепт проекта не получает должного внимания.

Также следует отметить, что при выполнении эскиза соблюдаются все правила, установленные ГОСТом и ЕСКД.

Эскизный проект выполняется в следующей последовательности:

изучается форма детали, после чего определяют материал изготовления изделия/детали;
устанавливается пропорциональное соотношение размеров всех элементов изделия/детали между собой;
выбирается положение изделия/детали относительно плоскостей проекций, после чего определяют главное изображение чертежа и его минимальное число изображений, которые в последующем позволяют выявить форму изделия/детали;

наносят размерные и выносные линии;
указываются схематично основные элементы изделия, благодаря которым можно определить принцип работы изделия
проверяется правильность выполнения эскиза.
