Крепеж для керамических блоков и правильное крепление
Нас часто спрашивают, как крепить те или иные элементы в стены из керамических блоков, а также какие максимальные нагрузки допустимы. Поризованная керамика позволяет крепить к себе практически всё, однако в зависимости от веса предмета требуется использовать определенный анкер для керамических блоков.
При креплении среднетяжелых элементов применяются пластиковые анкера. Компания Wienerberger провела специальные испытания дюбелей для внутреннего крепежа из гипермаркета Леруа Мерлен. Ознакомившись с таблицей, вы сможете выбрать подходящий дюбель для керамического блока.
Крепление элементов и оборудования внутри помещений| Типы дюбелей | Наименование блока Porotherm | Расчетная нагрузка, кг | Область применения |
|---|---|---|---|
| Fisher SX дюбель 8×40 + шуруп 5х60 | Porotherm 8, 12 | 28 | Средне-тяжёлые элементы кухни и ванной, кронштейны, консоли, трубы, фитинги, водонагреватели, решётки, двери и оконные проёмы, маркизы, элементы вентилируемых фасадов и т. д. |
| Fisher UX 8×50 + шуруп 5х60 | Porotherm 8, 12, 25 | 25 | |
| Fisher UX 8×50 + шуруп 5х60 | Porotherm 38, 44, 51 | 20 | |
| Fisher SX дюбель 5×25 + шуруп 3х30 | Porotherm 8, 12 | 25 | |
| Fisher SX дюбель 5×25 + шуруп 3х30 | Porotherm 25 | 20 | |
| EKT DSD 10×50 + шуруп 6х70 | Porotherm 8, 12, 25 | 30 | |
| Дюбель универсальный 8×52+ шуруп 5х70 | Porotherm 8, 12 | 20 | |
| Дюбель универсальный 8×52+ шуруп 5х70 | Porotherm 25 | 15 | |
| Дюбель универсальный 10×61 + шуруп 6х80 | Porotherm 8, 12, 25 | 20 | |
| Дюбель универсальный10×61 + шуруп 6х80 | Porotherm 38, 44, 51 | 15 | |
| Дюбель универсальный 6×52 + шуруп 7х70 | orotherm 8, 12, 25 | 25 | |
| Дюбель универсальный 6×52 + шуруп 7х70 | Porotherm 38, 44, 51 | 20 |
| Типы крепежей | Наименование блока Porotherm | Расчетная нагрузка, кг |
|---|---|---|
| Mungo MBK 10×120 | Porotherm 25 | 25 |
| EJOT SDP KB 10S*80V | Porotherm 25 | 25 |
| Термоклип Стена V2 10×100 | Porotherm 38, 44, 51 | 25 |
| Mungo MQL 10×100 | Porotherm 38, 44, 51 | 25 |
| EJOT SDP KB 10S*80V | Porotherm 20 | 70 |
| Термоклип Стена V2 10×100 | Porotherm 20 | 50 |
У завода Wienerberger есть собственная разработка — фасадный дюбель TOX Bizeps.
Он применяется для крепления фасадных элементов, оконных рам, отопительных радиаторов, шкафов и других элементов в керамические блоки. Данный дюбель имеет уникальные свойства, обеспечивающие равномерное распределение удерживающий силы в блоке во всех направлениях. Также дюбель обладает системой блокировки вращения.
| Тип | Диаметр дюбеля, мм | Длина дюбеля, мм | Диаметр шурупа, мм | Диаметр сверла, мм | Мин. глубина отверстия, h2 ≥ мм | Длина распорной зоны, hef мм |
|---|---|---|---|---|---|---|
| 10/90 | 10 | 90 | 7 | 10 | 100 | 90 |
Преимущества TOX Bizeps по сравнению с другими дюбелями:
- повышенная прочность на вырыв: 30-70 кг в зависимости от типа блоков;
- увеличенная зона распора 90 мм;
- оптимальное распределение удерживающей силы;
- система блокировки вращения.
ВНИМАНИЕ! Сверление в керамический блок всегда осуществляется безударной дрелью во избежание разрушения внутренних стенок блока.
Для крепления более тяжёлых элементов (кухонная мебель, дверные и оконные рамы, навесные фасады и др.) используется высокоэффективный двухкомпонентный химический анкер для керамических блоков Porotherm WALLFIX:
Porotherm WALLFIX применяется также для крепления во все виды пустотелого керамического кирпича, в том числе облицовочного, с учетом физико-механических свойств, прочностных характеристик, коэффициентов температурного расширения и конструктивных особенностей данного класса строительных материалов.
В рабочем твердом состоянии образует монолитное соединение, равнопрочное материалу основания. В качестве анкера допускается использовать любые резьбовые шпильки, металлические прутки, анкерные болты, винты и/или штифты. Допускается установка анкеров вблизи края конструкции. Устойчив к воздействию агрессивных сред. Экологически нейтральный продукт.
| Диаметр анкера, мм | Диаметр отверстия, мм | Глубина отверстия, мм | Тип сетчатой гильзы | Расчетная нагрузка на вырыв*, кгс | Количество креплений из одного картриджа, шт |
|---|---|---|---|---|---|
| М6 | 12 | 50 | А12х50 | 93,0 | 50 |
| М8 | 12 | 80 | B12х80 | 123,0 | 23 |
| М10 | 16 | 85 | С15х85 | 118,0 | 18 |
| М6 | 16 | 135 | D15х135 | 189,0 | 12 |
* Коэффициент надежности по нагрузке: 5,0 (рекомендации ЦНИИСК им.
В.А. Кучеренко)
Статья обновлена 24.01.2020
Дополняем наглядной и простой таблицей по креплению предметов разного веса в керамический блок.
Выбор крепежа в зависимости от нагрузки на точку крепления|
Нагрузка на точку крепления, кг |
Пример | Рекомендуемый крепеж |
| 1-10 | Картины, часы, книжные полки, кашпо, комоды, светильники, зеркала | Универсальный пластиковый дюбель с длиной распорной зоны 30 мм и диаметром 5-6 мм |
| 10-20 | Алюминиевые батареи, телевизор, зеркальный шкаф | |
| 20-30 | Раковины, чугунные батареи, двери, кухонные шкафы, кондиционеры | Фасадные дюбели с длиной распорной зоны не менее 50 мм и диаметром 8-10 мм |
| >30 | Водонагреватели | Химический анкер, пластиковый анкер, Hilti |
Выбор дюбеля для керамического блока
По информации на январь 2020 года фасадный дюбель Tox Bizeps перестал поставляться в Россию в связи с низким спросом.
Если поставки возобновятся, мы обновим данную статью.
Рекомендуем использовать дюбели толщиной 6-45 мм и длиной 40-400 мм с маркировкой «Пригодны для пустотелых кирпичей».
Выбор сверла для керамического блока
Рекомендуемое сверло чаще всего указано на упаковке каждого типа дюбелей. Необходимо выбирать вид сверла «для бетона и кирпича».
Крепежи и фурнитура для мебели
Без крепежей и фурнитуры сложно представить качественную сборку. Независимо от сложности конструкции, материала, крепежи выполняют ключевую функцию – фиксируют элементы и обеспечивают комфортное и безопасное пользование объектом. Сегодня существует множество вариантов различных крепежных систем. Найти подходящий не представляет сложности. Однако есть нюансы. Правильно подобрав фурнитуру, вы гарантированно повысите надежность и срок эксплуатации мебели.
В зависимости от типа мебели и назначения выделяют внутренние и внешние крепежи. Первые фиксируют изделие изнутри, вторые помогают установить и закрепить объект к ближайшей поверхности – полу, стене и даже потолку.
Также крепежные системы отличаются в зависимости от материала самой мебели. Для сборки деревянной мебели используются одни виды, для стеклянной – другие. Неизменной может оставаться форма. Так, наиболее простой, понятный и одновременно эффективный вид крепежа – уголок. Практически любая мебельная конструкция подразумевает его наличие.

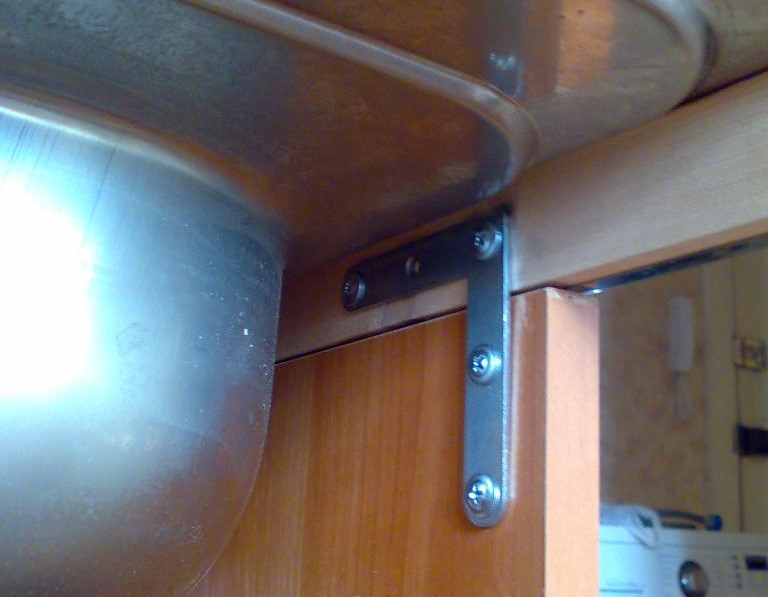

Уголок
Уголки необходимы для фиксации деталей. И хотя со временем они могут разбалтываться и расшатываться, их достаточно просто регулировать. По материалу изготовления выделяют пластиковые и металлические. В сравнении пластиковые элементы имеют меньший размер и массу, выглядят эстетичнее, стоят дешевле, но менее надежны.
Еврошурупы
Еврошурупы или как их называют профессионалы – конфирматы. Крепежный элемент, требующий участия строительного инструмента – дрели и шуруповерта со специальным сверлом. Монтаж прост, но требует аккуратности исполнения. При грамотном подходе конфирмат обеспечивает надежную стяжку элементов даже при сильной внешней нагрузке.
Из недостатков – возможное повреждение мебели, если действовать быстро и неосторожно.
Шканты
Представляют собой мелкие цилиндры из дерева для внутреннего крепления элементов. И хотя шканты обеспечивают надежное и прочное сцепление, достичь этого эффекта можно один раз и при ювелирной точности действий. Разбирать и вновь собирать такую мебель не получиться. И хотя монтаж этого вида фурнитуры достаточно прост, важно действовать постепенно. Сначала выполняются отверстия под крепеж. Они должны быть неглубокими и не широкими, в противном случае цилиндр будет болтаться, либо вовсе не встанет даже при добавлении клея. Затем в них примеряется шкант и при фиксировании крепежа собирается мебель путем насаживания элемента на выступающий край цилиндра.

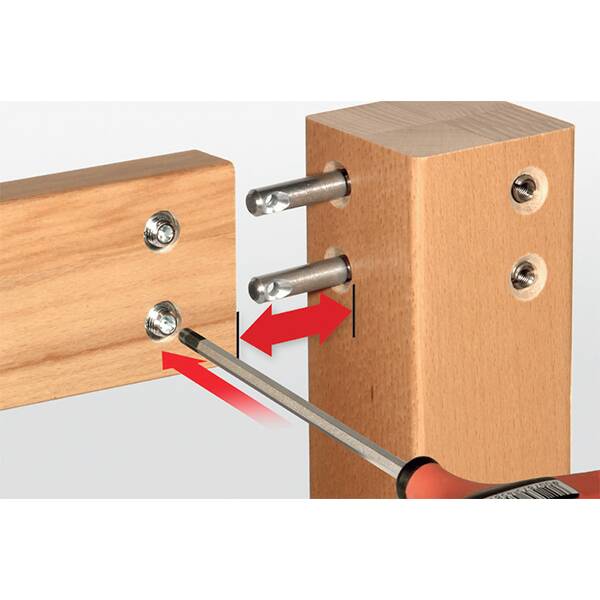

Стяжки
Выделяют межсекционные и эксцентриковые. Первые идеально справляются со своей задачей у перпендикулярных элементов мебели, например, основания и поверхности столешниц. Функционал вторых шире, однако их не найти в розничной продаже, а только в условиях заводской сборки мебели.
Они незаметны, эстетичны и легко поддаются повторной сборке.
Полкодержатели
Ключевое отличие всех полкодержателей – в материале назначения, а также с наличием или отсутствием фиксации. Отсюда разная форма, разные способы установки. Традиционно для стекла используют полкодержатели в форме винта, а для деревянных изделий – саморез. При этом винт обязательно вкручивается с эластичной прокладкой во избежание повреждений основания. Оба крепления имеют привлекательный внешний вид, надежны и практичны.
Болты-гайки
Как видно из названия, такой крепеж представляет собой двойную систему – болт и гайка. Такая фурнитура подразумевает два отверстия. И хотя такие плюсы болта-гайки, как простой монтаж и эксплуатация, для мастеров очевидны, сегодня они не столь распространены, как раньше. Возможно все дело в их заметности после установки, а также ограниченном функционале. Со своей задачей болт-гайка успешно справляется только с параллельно стоящими элементами. При всем при этом, если подразумевается многоразовая сборка и разборка мебели, и нет возможности прибегнуть к помощи специалиста, болты-гайки незаменимы и не станут преградой на пути быстрой и качественной работы.
Выбор крепежей в зависимости от материала
Поскольку мебель может быть изготовлена не только из продукции деревопереработки, производители предлагают и разные варианты крепежей, соответствующие тому или иному материалу мебели. Для дерева и пластика в целом подходят любые виды крепежей, чего не скажешь о стекле. Для такого хрупкого материала применяют саморезы со специальной пластиковой насадкой, которая не дает элементу повредить поверхность. С металлом хорошо справляются винтовые крепежи, вкрученные при помощи электроинструмента.
Фурнитура
Что касается фурнитуры, то ее выбор столь же велик, как и ассортимент крепежных элементов. К фурнитуре также предъявляются высокие требования надежности, прочности, функциональности и долговечности. Но также наравне с этим важна и эстетическая сторона вопроса.
Дверные ручки
Стационарные, поворотные или с нажимным механизмом – основные виды. Ручками оснащены не только двери, но и почти вся корпусная мебель. Ручки могут быть оснащены замком, а могут выполнять исключительно декоративную функцию.
Что уж говорить про материал изготовления и модельный ряд, который ограничивается исключительно фантазией потребителя.
Колесики
Столы, тумбы, пуфы, кресла и тд. – лишь краткий перечень моделей мебели на колесиках. Отличается данный элемент по параметрам регулировки, типу крепления и способу вращения. При выборе такой фурнитуры мы рекомендуем отталкиваться не столько от внешнего вида, сколько от предстоящей нагрузки. Однако соблюсти стилистику мебели и интерьера также было бы неплохо.
Ножки
Если не колесики, то ножки. Обычные, декоративные, модульные с возможностью регулировки высоты. Найти подходящий вариант легко, только если не потеряться в широчайшем ассортименте производителей. К вашим услугам как лаконичные модели, так и нестандартной формы, уникальные и оригинальные, выполненные из дерева или металла, широким ассортиментом размеров, декоративные и функциональные. Выбирайте ножки прочные, надежные, выполненные из качественного сырья.
Петли
Задача петель – соединять элементы с сохранением их подвижности – двери, створки, крышки.
Петли прекрасно справляются со своей задачей сами по себе, а оборудованные дополнительными элементами по типу доводчиков, в разы повышают комфорт от эксплуатации. Выделяют накладные, полунакладные, внутренние, угловые, штольные, сложные и петли трансформеры. Их отличие заключается в способе крепления, а также ограниченном градусе открытия.
Замки
Выделяют следующие виды замков: защелки, с ключом и для санузла. Защелки срабатывают мгновенно автоматически при закрытии створки. Замки с ключом традиционны и устанавливаются повсеместно. Вариант для санузлов предполагает возможность закрытия двери изнутри. По запорному механизму замки бывают крестообразными, цилиндровыми и сувальдными.
Крючки
Главная задача крючков – выдерживать высокую точечную нагрузку. Ассортимент крючков настолько велик, насколько и разнообразна сама мебель. Отличаются они не только по форме или размеру, но также и материалу, модели, стилю, количеству рожков.
Выбирая фурнитуру для мебели, не стоит руководствоваться исключительно декоративными свойствами элементов.
Фурнитура отвечает за функциональность, комфорт от эксплуатации того или иного предмета. Делая ставку только на внешний вид, можно приобрести низкую по качеству деталь, монтаж и пользование которой негативно скажется на всей конструкции. В равной степени не рекомендуем выбирать дешевые аналоги. Воспользуйтесь консультацией наших специалистов, которые разбираются в тонкостях крепежных элементов и видах фурнитуры, и выберите изделия, полностью отвечающие требованиям надежности, функциональности и эстетики.
Кухонные шкафы: 9 простых ремонтов (сделай сам)
Обновлено: 15 марта 2023 г.
Вас беспокоят кухонные шкафы, которые не работают должным образом? Сломанные защелки, ослабленные дверные петли, торчащие ящики — они сводят вас с ума? Читайте дальше, чтобы узнать, как легко решить эти и другие распространенные проблемы в кухонном шкафу.
Следующий проект›
Семейный мастер на все руки
Иногда мелочи на кухне сводят нас с ума.
Ослабленные дверные ручки, поцарапанные дверные проемы и захлопывающиеся ящики. Если что-то из этого звучит знакомо, ознакомьтесь с этой коллекцией быстрых и простых способов ремонта кухонного шкафа. Вы найдете простые решения для многих наиболее распространенных проблем с кухонным шкафом.
Авторы журнала «Сделай сам» из журнала «Семейный мастер на все руки»
Регулировка петель на смещенных дверях
Регулировка глубины и боковых винтов
Европетли предназначены для легкой регулировки. Если дверь не находится на одном уровне с дверями рядом с ней, отрегулируйте винт глубины. Этот винт перемещает дверь внутрь или наружу. Некоторые винты глубины перемещают дверь, когда вы их поворачиваете. Но в большинстве случаев вам нужно ослабить винт, толкнуть дверь внутрь или наружу, а затем затянуть винт. Если у ваших петель нет глубинных винтов, начните с боковых винтов. Они двигают дверь из стороны в сторону. В некоторых случаях необходимо слегка ослабить винт глубины, чтобы отрегулировать боковой винт.
Доведите до совершенства одну дверь перед регулировкой второй
Если дверь находится заподлицо и параллельно другим дверям, но слишком высока или низка, используйте крепежные винты, чтобы поднять или опустить монтажные пластины. Ослабьте винты на обеих петлях, сдвиньте дверь вверх или вниз и затяните винты. Некоторые монтажные пластины регулируются поворотом одного винта. Проверяйте посадку двери после каждой регулировки. С такими двойными дверями сначала подгоните одну дверь, а затем выровняйте другую дверь.
Отрегулировать или заменить неисправные защелки
Замена и регулировка защелки
Большинство новых шкафов имеют самозакрывающиеся петли, удерживающие дверцы закрытыми. Другие имеют магнитные или роликовые защелки. Защелка, которая больше не удерживает дверь закрытой, либо сломана, либо не отрегулирована. Защелки крепятся двумя винтами, поэтому заменить поврежденную защелку несложно. Регулировка так же проста, но вам, возможно, придется несколько раз отрегулировать защелку, прежде чем вы все сделаете правильно.
Ослабьте винты, сдвиньте защелку внутрь или наружу и затяните винты. Если дверь не закрывается плотно, попробуйте еще раз.
Добавьте бамперы к хлопающим дверям
Установите бамперы в верхний и нижний углы
Устали слушать, как дверцы шкафа захлопываются? Решением являются самоклеящиеся дверцы и бамперы ящиков. Получите упаковку из 20 штук в домашнем центре за 2 доллара. Убедитесь, что задняя часть двери чистая, чтобы бамперы приклеились, затем поместите один в верхний угол, а другой в нижний.
Как починить направляющие ящика: заменить изношенные направляющие ящика
Как починить ящик: заменить идентичными направляющими
Если вы обнаружите, что направляющие погнуты, ролики сломаны или ролики не вращаются даже после смазки, лучшим решением будет замена. Чтобы не усложнять проект, купите новые слайды, идентичные (или почти идентичные) старым. Таким образом, замена — это простой вопрос отвинчивания старого и прикручивания нового. Снимите направляющую ящика и направляющую шкафа и возьмите их с собой за покупками.
Вы найдете слайды в домашних центрах по цене от 5 до 15 долларов за ящик.
Как починить ящик: смазать залипшие ящики
Как починить направляющие ящика: распылите смазку на направляющие и ролики
Несколько минут очистки и смазки сделают направляющие ящика скользящими почти как новые. Начните с извлечения ящиков, чтобы вы могли осмотреть слайды. Вы можете снять большинство ящиков, полностью выдвинув их, а затем либо подняв, либо опустив переднюю часть ящика, пока колеса не выйдут из направляющих. Протрите гусеницы начисто и смажьте их легкой аэрозольной смазкой. Также смажьте ролики и убедитесь, что они легко вращаются.
Как починить ящик: отремонтировать сломанную коробку
Как починить ящик: удалить крепеж и старый клей
Не мириться со сломанным угловым соединением на ящике. Исправьте это, прежде чем весь ящик развалится. Снимите ящик, а затем снимите переднюю часть ящика с ящика, если это возможно. Большинство фасадов крепятся парой винтов внутри коробки.
Удалите гвозди, скобы или шурупы из незакрепленного соединения и соскребите старый клей канцелярским ножом.
Предварительно просверлите отверстия для гвоздей и склейте соединение
Предварительное сверление 1/16 дюйма. отверстия для гвоздей, нанесите столярный клей на стык и прибейте его гвоздями 1-1/2 дюйма. Клей для дерева сделает прочный ремонт, если в стыке есть контакт дерева с деревом. Если древесина в месте соединения покрыта, используйте эпоксидную смолу вместо столярного клея.
Приклеивание незакрепленных ручек
Приклеивание ручек на место
Любая ручка или ручка, которая однажды отсоединится, скорее всего, оторвется снова. Покончите с этой проблемой навсегда с помощью крошечной капли клея для нитей, такого как Thread Lok (около 3 долларов в домашних центрах). Не волнуйся; если вы когда-нибудь захотите заменить оборудование, ручки все равно можно будет снять с помощью отвертки.
Два способа заполнения зачищенных отверстий под винты
Заполнение отверстий зубочистками и клеем
Если винт проворачивается, но не затягивается, отверстие под винт зачищается.
Вот быстрое решение: удалите винт и оборудование. Обмакните зубочистки в клей, вставьте столько, сколько сможете, в отверстие и отломите их. Подойдут либо плоские, либо круглые зубочистки. Немедленно вытрите капли клея влажной тканью. Вам не нужно ждать, пока клей высохнет, или сверлить новые отверстия для шурупов; просто продолжайте и переустановите оборудование, ввернув винты прямо в зубочистки.
Отремонтируйте отверстие под петлю шкафа с помощью заглушки
Шкафы из ДСП отлично подходят для подсобных помещений и прачечных, и они довольно недороги. Но у ДСП есть один большой недостаток — он плохо держит резьбу. Поэтому, если вы распахнете дверцу слишком быстро, усилие может вырвать шарнирный винт прямо из стенки шкафа. Не волнуйся; исправить легко и дешево. Вот как исправить ситуацию. Вам понадобится бутылка столярного клея, 1/2 дюйма. сверло и набор дюбелей из твердых пород дерева диаметром 1/2 дюйма (продаются в домашних центрах).
Для начала отвинтите винты петли на шкафу и откиньте петлю в сторону.
Если в результате аварии вырвался большой кусок ДСП, приклейте его на место и дайте клею схватиться, прежде чем приступать к остальной части ремонта. Просверлите зачищенное отверстие для винта, чтобы вставить заглушку. Затем заполните отверстие столярным клеем и установите заглушку. После того, как клей высохнет, просверлите направляющее отверстие и установите новый винт — все готово.
Подкрашивание вмятин и царапин
Используйте маркер для подкраски с красителем
Если у вас есть неглубокие царапины или порезы, скройте их с помощью маркера для подкраски с красителем. Нанесите на пятно и вытрите излишки тряпкой. Но будьте осторожны: царапины могут впитать много пятен и стать темнее, чем окружающая отделка. Поэтому начните с маркера, который светлее, чем отделка вашего шкафа, а затем при необходимости переключитесь на более темный оттенок. Для более глубоких царапин используйте карандаш-наполнитель, который заполняет и окрашивает царапину.
Первоначально опубликовано: 26 июня 2019 г.
Похожие проекты
Популярные обучающие видео
ⓘ
Крепление петли шкафа Задавать вопрос
спросил
Изменено 1 месяц назад
Просмотрено 262 раза
На прошлой неделе мы сняли все петли, чтобы покрасить наши кухонные шкафы. Однако у нас была проблема с петлями дверцы углового шкафа. Когда мы попытались выкрутить винты с одной стороны петли, соединяющей две двери вместе, головки постоянно ломались.
Это была сторона петли, которая не вставлена в дверцу шкафа, она просто монтируется на поверхность. Мы обнаружили, что они использовали какой-то якорь, чтобы закрепить их. Сверлом Форстнера просверлено отверстие диаметром 3/8 дюйма, затем в отверстие вставлен металлический анкер с резьбой.
Я добавил фотографии ниже. Обратите внимание, что мне пришлось разрезать пластиковую полосу, чтобы снять петли, но 2 анкера были прикреплены к пластиковой полосе, когда она крепилась к дверце шкафа.
- шкафы
- петли
1
Резьбовая вставка — это термин, который я искал. Я не нашел точную замену пластиковому разъему, но я надеюсь, что одна из универсальных замен поможет.
