Беседка из дерева с чертежами: пошагово, с фото, видео, размерами, чертежами

Чертеж беседки с размерами из дерева

Содержание

1. Типы беседок
2. Материал
3. С полом и без пола
4. Бескаркасные
5. Крыша беседки
6. Чертеж беседки для возведения своими руками
7. Взять готовый или сделать самому?
8. Общие правила составления чертежей
9. От чего зависят размеры беседки?
10. Чертежи беседок из дерева
11. Строительство деревянной беседки. Пошаговая инструкция
12. Фундамент
13. Стойки
14. Крыша
15. Отделка
16. Полезные советы по строительству беседок

На даче или частном участке без наличия беседки обойтись иногда сложно. Перед ее постройкой стоит внимательно изучить материал, из которого беседка может быть изготовлена, и выбрать желаемую конструкцию.

Типы беседок

Возводимые беседки можно разделить по двум основным характеристикам. Первый из них – это материал, из которой она будет построена, а второй – форма.

Материал

Кирпич

В том случае, когда требуется более надежная и капитальная постройка, можно воспользоваться кирпичом в качестве строительного материала. Такая беседка не будет требовать какого-либо, даже незначительного ремонта очень долгое время.

Но, чтобы она надежно держалось, потребуется выполнить для нее довольно прочное основание, для которого можно использовать как ленточный, так и монолитный фундаменты.

Данное строение может быть использовано не как беседка, а как летняя кухня. Это прибавляет к ней более широкий функционал.

Поликарбонат

В наше время беседки для дачи все чаще строят с помощью поликарбоната, так как в этом случае они получаются предельно легкими, более прочными и удобными в использовании. Легкость позволяет обойтись без строительства прочного и иногда дорогостоящего фундамента.

Такой материал подойдет для тех хозяев, которые желают максимально сэкономить на строительстве. Также, большой плюс таких беседок – это то, что их можно без затруднений перенести на новое удобное место.

Поликарбонат легко переносит резкие перепады температуры и пагубное воздействие окружающей среды.

Металл

Если в арсенале хозяина присутствует аппарат для сварки, болгарка и перфоратор, то с легкостью можно будет возвести беседку из металла.

В качестве основания можно использовать:

• кирпич
• бетон
• камень

Для постройки данного типа беседки потребуется купить болты, либо же использовать сварку. Данное место отдыха может быть также облегченным, а в плохую погоду или в холодное время года его каркас можно утеплить.

Если оказалось, что без беседки не обойтись никак, то потребуется для начала просмотреть все возможные типы материалов для желаемой конструкции. Более прочный и красивый материал – сталь. Он выглядит более эстетично, но его цена будет довольна высока.

При том, такую кованую беседку потребуется приобретать, так как сделать ее самостоятельно не получиться. От утепления придется отказаться, так как оно является почти невозможным в данном случае.

С полом и без пола

Для большей экономности можно сделать беседку без покрытия. В таком случае беседку будет наступить в качестве простого навеса. Но при таких обстоятельствах возможны проблемы с насекомыми, обитающими на земле.

Установка пола не доставит больших убытков, так как можно воспользоваться бюджетными вариантами с бетонным, либо деревянным полами.

Бескаркасные

Беседка без каркаса подразумевают строительство стен и кирпича прямо на фундаменте. Блоки для данных типов беседок используют газобетонные, высота которых составляет не менее 2 метров. При таком раскладе, две стены могут вестись до самой крыши, а остальная пара будет образовываться при помощи стоек, на которых будет удерживаться вся постройка. От типа кладки будет зависеть и отделка стен.

При аккуратно сложенном кирпиче она вообще может не потребоваться, так как это и так выглядит вполне эстетично. Это будет смотреться органично на большой территории.

Если же беседка возведена из пеноблоков, то отделка будет необходима для создания красивого вида стен.На стену накладывается сетка из металла, на которой позже используют штукатурку. Позже, а ровную стену можно нанести камень, либо иное оформление.

Крыша беседки

Крышу нужно изготовить исходя из формы и пропорций беседки. Она может быть с любым количеством скатов, но для более сложных по форме беседок придется использовать шатровую крышу.

Чертеж беседки для возведения своими руками

Перед началом строительства необходимо точно определиться со всеми пропорциями и материалом беседки. Позже понадобится начертить в подробностях схему, либо чертеж. После нужно производить определение количества необходимых для строительства материалов.

Взять готовый или сделать самому?

Если нужна крайне простая по строению беседка, то чертежи вполне можно сделать самостоятельно. На нем будет необходимо разметить все основные узлы и габариты постройки. Далее нужно будет расчистить участок строительства и позабивать в землю несколько столбиков.

Верхний мягкий слой почвы (500 мм.) счищается по периметру беседки. Таким образом, получено визуальное представление места будущей беседки. Дальше остается лишь приступить к непосредственному строительству.

Также, можно воспользоваться уже готовыми чертежами для большей легкости, но если требуется сделать индивидуальную постройку, то придется все же изготовить его самостоятельно.

Общие правила составления чертежей

Чертеж требуется для планировки расположения всех основных элементов постройки. Составление подробного чертежа для беседки позволит рассчитать точное количество требуемых материалов, а также избежать ошибок в процессе строительства и четко продумать процесс стройки.

Сначала нужно изучить все характеристики требуемой беседки, а уже потом схематично начертить это на бумаге. Как минимум нужно знать будет ли в беседке водопровод или мангал, а также, какая мебель будет в ней находится, чтобы в беседке было достаточное количество свободного места.

От чего зависят размеры беседки?

Габариты будущей беседки зависят от нескольких факторов:

• Бюджет
• Наполненность мебелью и техникой

Чтобы уместить всю мебель и технику в беседке, потребуется правильно рассчитать их габариты и занести их в чертеж. Тем самым будет видно, требует ли беседка расширения или такой площади вполне достаточно.

Если бюджет ограничен, то можно воспользоваться более малыми вариантами для большей экономии.

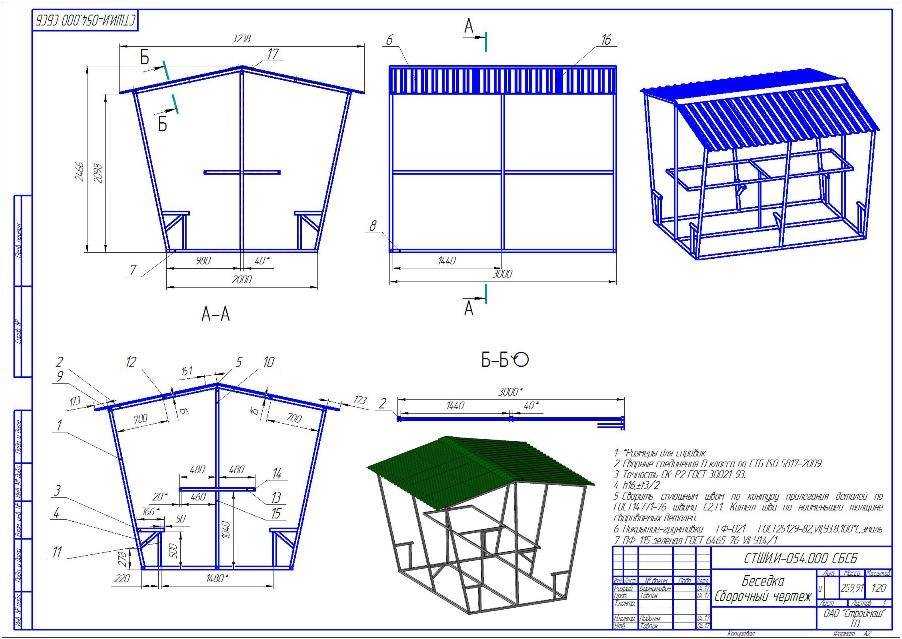

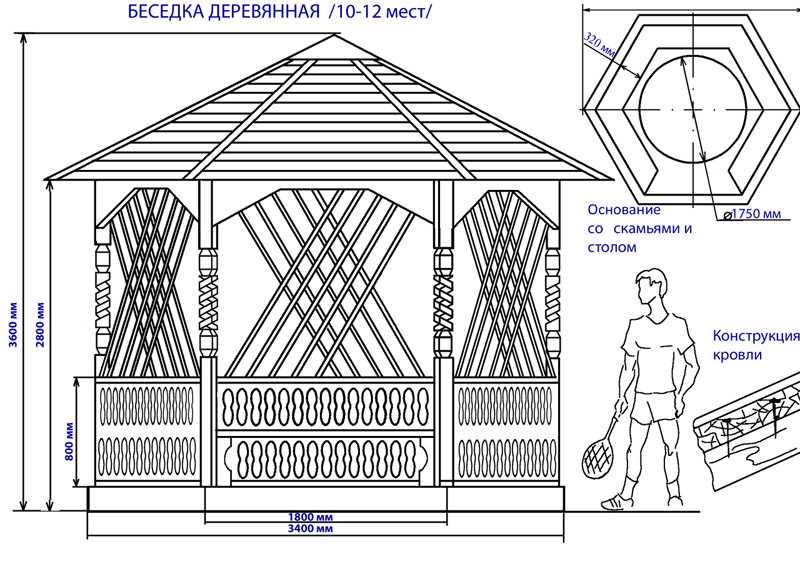

Чертежи беседок из дерева

Строительство деревянной беседки. Пошаговая инструкция

Фундамент

Для начала должен быть выбран ровный участок для строительства, после чего обозначаются границы беседки при помощи колышек с веревкой. Необходимо точно измерить все стороны квадрата, а также его диагональ.

Существует несколько способов крепления деревянных стоек, чаще используется заливка бетоном или фиксация при помощи изделий из металла.

1. Если решено установить все стойки в бетон, то потребуется выкопать отверстие в грунте, глубиной 90 сантиметров и засыпать 5 сантиметровым слоем песка, либо гравия, после чего утрамбовать. В конце заливается 10 сантиметров слоя бетона и в него уже помещается каждая стока. Поставить ее идеально ровно можно при помощи уровня, а чтобы они в последствии не сместились, их закрепляют при помощи подручных средств.
2. После установки, бетон должен постоять в течение 2 суток для высыхания
3. В качестве каркаса могут быть использованы бруски 5×15 см., которые укладываются на каждые 40 см., чтобы основание было достаточно прочным и стойким
4. В торцах лагов вкручиваются 10 сантиметровые шурупы через перпендикулярный им брусок, либо можно воспользоваться уголками из металла.

Стойки

• Пришла очередь установки других стоек, поддерживающих верхнюю обвязку и крышу. Для этого лучше всего подойдут гвозди в 15 см., при помощи которых стойки крепятся к лагам
• После создания полной обрешетки пола можно настелить пол, в качестве которого могут выступить обычные половые доски для наружного использования.

Крыша

1. Первым делом устанавливается верхняя обвязка деревянных стоек с помощью 10×10 брусков
2. На концах брусков делаются L-образные пропилы для того, чтобы концы каждого из брусков подходили друг к другу
3. Сверху, в место пропилов, вбиваются 15-ти сантиметровые гвозди. По 2 штуки в каждый угол
4. Далее идет каркас крыши. Для него используются 8 брусков, которые кладутся от каждого угла и стороны вверх, до середины беседки. Для их фиксации вбивается гвоздь под углом
5. Устанавливаются вспомогательные стропила для каждого угла, по 2 на каждый. Крепятся при помощи шурупов
6. Позже, крепятся листы фанеры на получившеюся основу. Через каждые 20 см. ввинчиваются саморезы
7. На данную поверхность уже накладывается рубероид, а затем битумная черепица

Отделка

• Для защиты от влаги, дерево покрывается несколькими слоями лака или же красится в желаемый цвет.
• Для придания большей эстетичности, можно установить ограждения при помощи балясин нужной длины.

Полезные советы по строительству беседок

• перед началом строительства рассчитайте необходимое количество материалов, чтобы не докупать их в процессе
• для определения точности разметки можно использовать теорему из школьной программы, используя диагональ и две стороны. К примеру, треугольник со сторонами 3 м. и 4 м., обладает гипотенузой ( наша диагональ ) равной 5 метрам
• Во время установки слоек, их нужно выровнять так, чтобы квадрат, который ими образован, был идеален в пропорциях
• Во время установки обрешетки пола воспользуйтесь уровнем, чтобы удостовериться в горизонтальном расположении лагов
• Каждую доску пола необходимо закрепить 2-мя саморезами с каждой стороны

Чтобы построенная беседка полностью соответствовала требованиям и вкусам, не стоит исполнять бездумно чужие советы. С самого начала выберите нужные параметры беседки и придерживайтесь к ним весь процесс постройки.

видео-инструкция по монтажу, особенности дачных деревянных конструкций, фото

Текущий рейтинг статьи:

Статьи

Возведение любой постройки начинается с проектирования, и строительство деревянной беседки не является исключением.Сделать чертежи беседки из дерева своими руками не составит труда, но для этого необходимо знать некоторые нюансы.

Далее мы их рассмотрим и познакомимся с особенности проектирования.

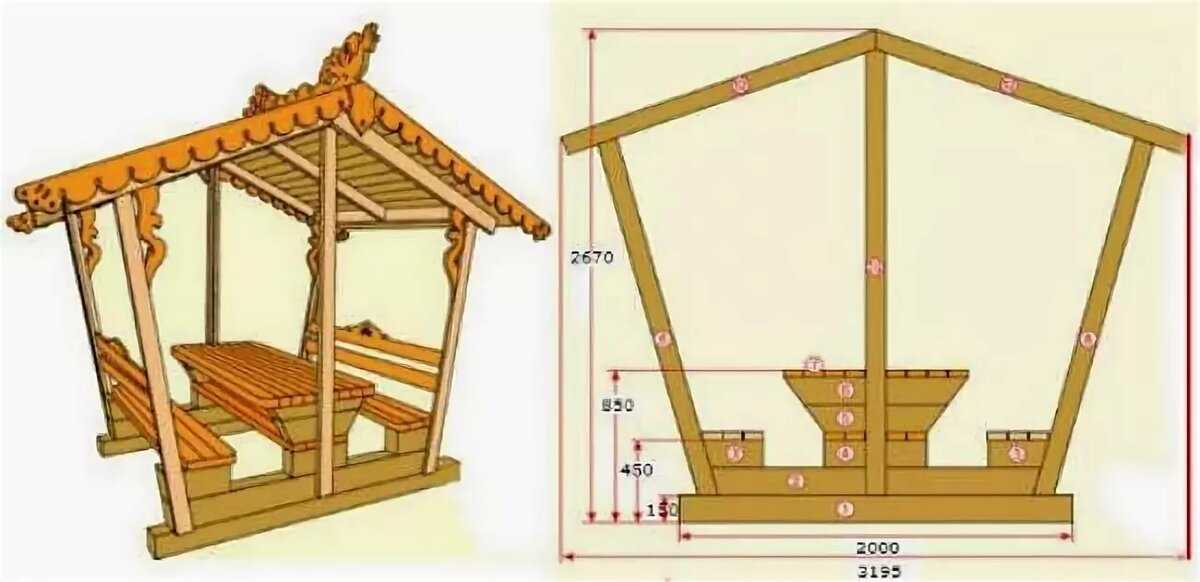

Чертеж беседки-навеса из дерева с указанием размеров

Проектирование беседки

Прежде чем выполнить чертежи деревянной беседки своими руками, необходимо определиться, какой должна быть постройка и какие задачи она должна решать.

В частности, нужно заранее продумать следующие моменты:

• Какой формы будет строение;
• На какое количество отдыхающих будет рассчитано помещение постройки;
• В какое время она будет эксплуатироваться – только летом или в прохладное время года;
• Какую она будет иметь крышу.

Форма и размеры

Традиционно беседки делают прямоугольными и шести-восьмиугольными. Во многом, определяющим моментом при выборе формы являются личные предпочтения. Однако, следует учитывать и такой момент, как практичность.

К примеру, если участок небольшой, то оптимальным решением может стать угловая беседка, которую можно компактно разместить в любом уголке дачного участка. Если же участок большой и постройку вы собираетесь возвести где-нибудь в центре сада, то отлично будет смотреться шестиугольная конструкция.

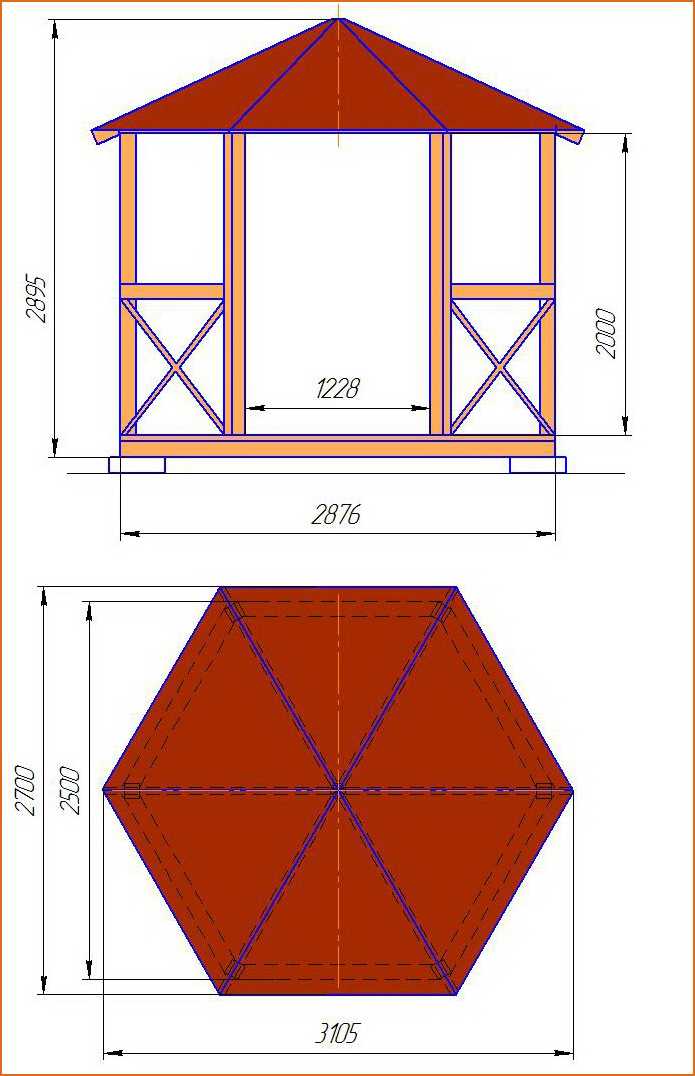

Проект многоугольной беседки

Для тех, кто занимается подобной работой впервые, можно порекомендовать простую, четырехугольную форму. Сделать такие чертежи беседок из дерева своими руками гораздо проще, соответственно, в дальнейшем не вызовет сложностей и само строительство.

Что касается размеров постройки, то следует взять во внимание размер участка, а также приблизительное количество человек, на которые она должна быть рассчитана. К примеру, если у вас большая семья, и вы планируете проводить воскресные обеды на природе, то необходимо строить габаритную конструкцию беседки, которую можно оборудовать печью-барбекю и мангалом для приготовления пищи.

Статьи по теме:

• Чертежи беседок для дачи с размерами
• Беседка своими руками: чертежи и размеры
• Угловая беседка

Тип строения

От того, в какое время будет эксплуатироваться постройка, будет зависеть ее тип. К примеру, если вы собираетесь отдыхать на природе только во время летнего пребывания на даче, то конструкцию лучше делать открытой, что позволит беспрепятственно любоваться окружающим пейзажем.

Проект четырехугольной открытой беседки

Если же вы решите продолжить отдых на природе и в более холодное время года, то постройка должна защитить отдыхающих от ветра и дождя. Поэтому, строение придется обшить и, возможно даже закрыть стеклопакетами. Кроме того, нужно уделить вниманию полу – его необходимо «поднять» над землей и обшить досками, чтобы сделать более теплым.

Соответственно, выполняя чертежи деревянных беседок своими руками, все эти моменты необходимо тоже отобразить.

Крыша

Во многом дизайн конструкции беседки формирует именно крыша. Поэтому при ее проектировании можно взять во внимание общий дизайн участка, так как постройка должна смотреться гармонично, дополняя общую картину. Если, к примеру, интерьер участка выдержан в классическом стиле, то двухъярусная крыша в китайском стиле будет выглядеть нелепо.

Каркас с четырехскатной крышей

Если же проектированием и подобным строительством вы занимаетесь впервые, то не стоит пытаться создать сложную конструкцию. Отличным вариантом будет простая односкатная или двухскатная крыша.

Статьи по теме:

• Беседка с хозблоком под одной крышей

Выполнение чертежей деревянной беседки

После обдумывания всех нюансов, которые приведены выше, у вас уже сложилась определенная картина будущей постройки. Осталась лишь техническая сторона вопроса – выполнить чертеж и указать размеры. Но, предварительно можно ознакомиться с существующими проектами.

Опытным строителям не обязательно видеть детальный проект конструкции. Им вполне достаточно схематичного изображения с указанием основных размеров. Если же вы не являетесь специалистом, то необходимо выполнить подробный чертеж с размерами всех деталей в миллиметрах.

Трехмерный проект основания строения

Совет!
Если вы не обладаете необходимыми инструментами или навыками работы с деревом, можно заказать основные элементы строения в столярной мастерской, указав их точные размеры и количество деталей.

Правда, в таком случае, цена строительства будет выше, но за то и процесс будет более быстрым.

Не обязательно делать чертежи дачных беседок своими руками из дерева, можно найти готовые проекты на нашем портале и, при необходимости, внести в них изменения, под свои требования. К примеру, изменить размеры, конструкцию крыши и пр.

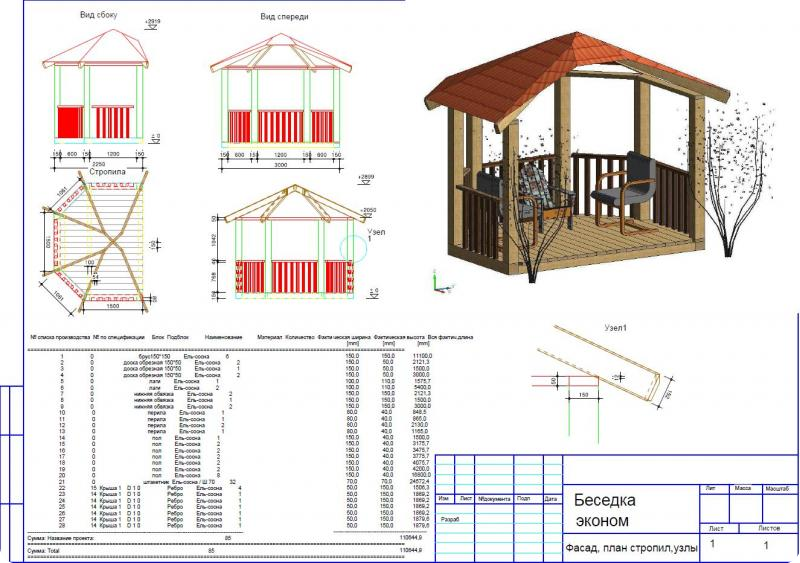

Трехмерная модель каркаса

Проектируя беседку, необходимо выполнить как минимум три чертежа:

• Основания с опорными столбами. Помимо опорных столбов, изображается, конструкция пола и нижняя обвязка. Если постройка будет летней, то в качестве пола можно использовать тротуарную плитку,что не обязательно отображать на чертеже.
• Каркаса с отделкой и основанием для крыши. В частности можно отобразить расположение перил, лавочек, если они крепятся к каркасу и пр.
• Третьим эскизом будет проект крыши. Здесь необходимо отобразить стропильную систему и другие нюансы изготовления кровли.

Совет!
Для выполнения чертежей можно воспользоваться компьютерными программами, такими как AutoCAD или ArchiCAD.
Они позволят не только создать трехмерную модель конструкции, но и заранее увидеть, как она будет смотреться на участке.

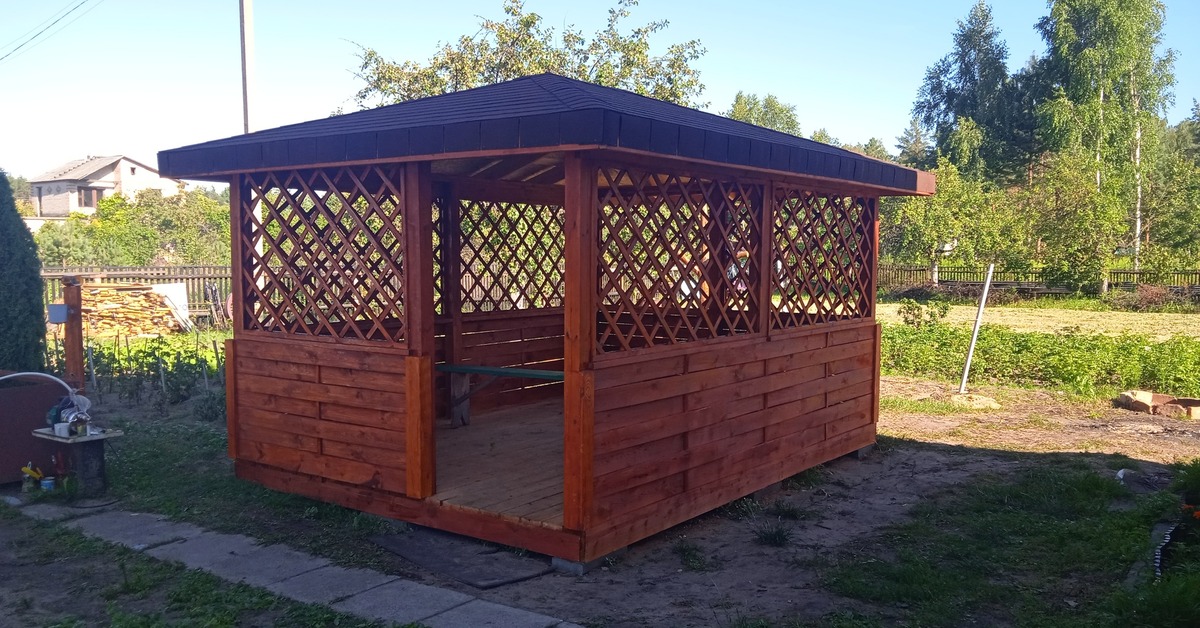

На фото – готовая деревянная беседка

Вывод

Созданию проекта необходимо уделить не меньше внимания, чем самому изготовлению конструкции, так как чертежи – это своего рода инструкция по строительству. Если на бумаге имеются ошибки и недочеты, все они будут выявлены в процессе строительства, что приведет к необходимости переделок и, как следствие, к удорожанию беседки.

Дополнительную информацию по данной теме можно получить из видео в этой статье.
