Содержание

конструкция, пошаговая инструкция и чертежи

Отдых на природе зачастую предполагает застолье с едой, приготовленной на огне, так что построить рядом с домом барбекю из кирпичей своими руками – отличная идея. Но сначала стоит ознакомиться с инструкцией, поскольку предстоящая работа имеет множество нюансов.

Оглавление:

  1. Описание печи-барбекю
  2. Как сделать чертеж?
  3. Инструкция по возведению
  4. Рекомендации от специалистов

Особенности конструкции

Уличные печи для приготовления продуктов на открытом огне могут иметь самое разное исполнение: от простейшего мангала до сложного многофункционального комплекса. Все зависит от того, какие блюда вы планируете здесь жарить или запекать, и сколько людей понадобится накормить. Схема стационарного барбекю может быть:

  • Прямой – в этом случае всю площадку перед ним удастся использовать как просторную зону отдыха, расположив здесь столы и стулья.

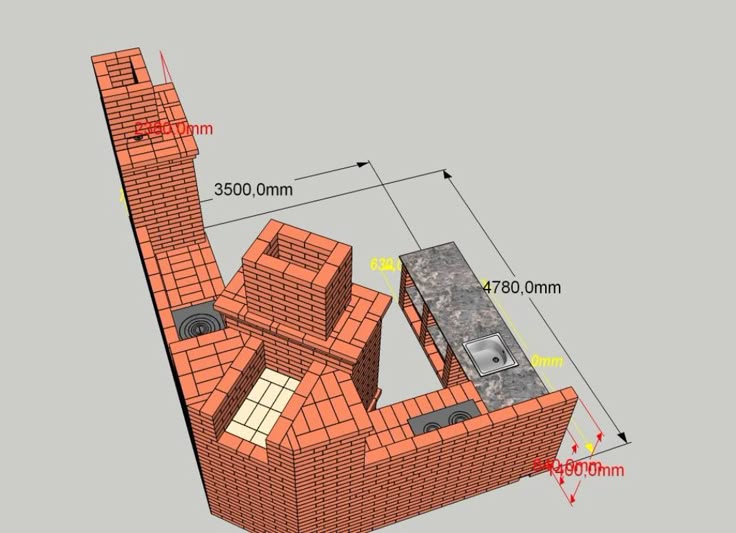

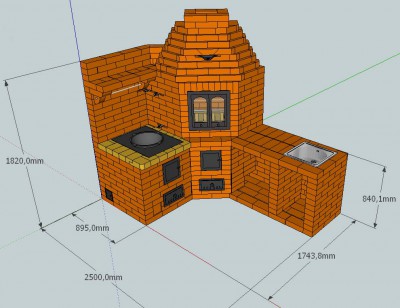

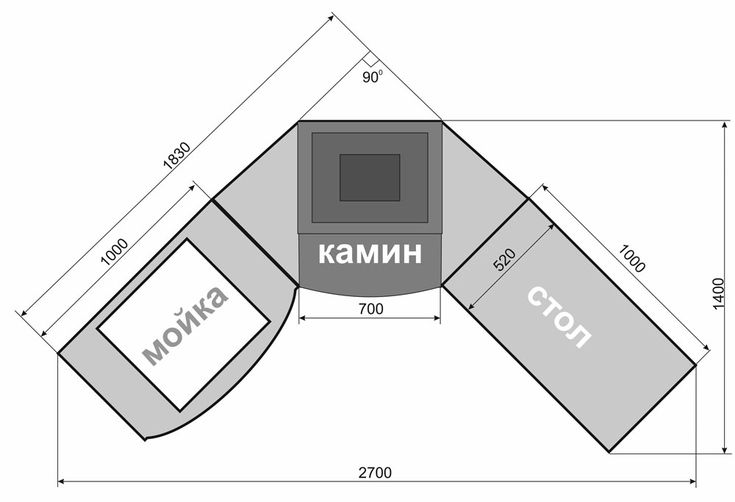

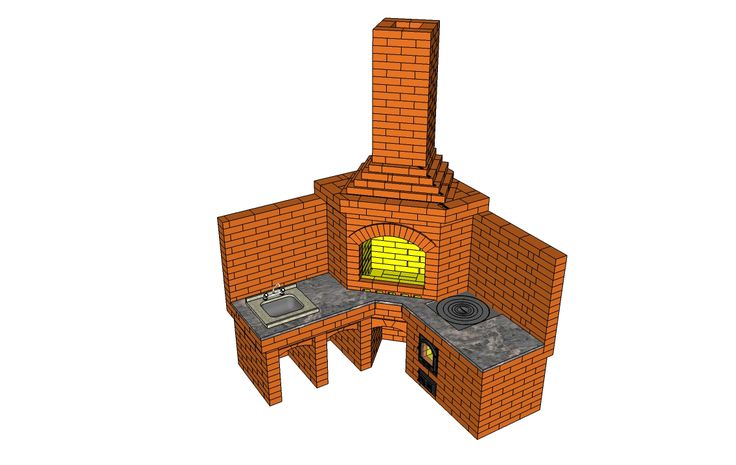

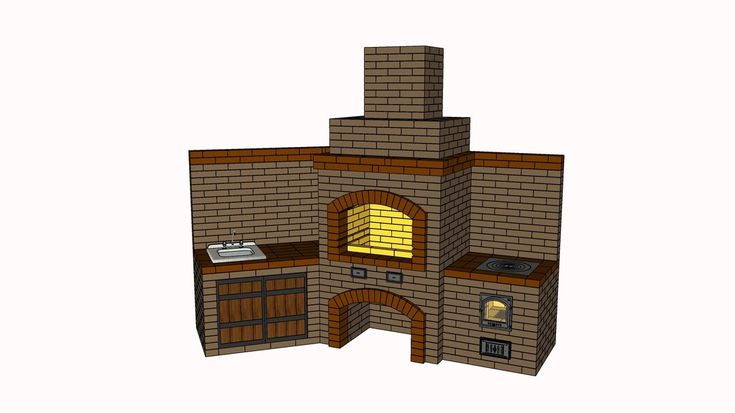

  • Угловой – удобный вариант для больших печей-барбекю, позволяющий максимально экономно распланировать свободное пространство на участке. При этом хозяевам не придется далеко бегать от одного крыла мангала к другому.

После этого необходимо определиться с функционалом. Не стоит закладывать в проект все существующие виды очагов – большинство стационарных барбекю универсальны и вполне справляются сразу с несколькими разными блюдами. Но если вы часто готовите своими руками что-то экзотическое, стоит расширить будущую «кухню» на свежем воздухе.

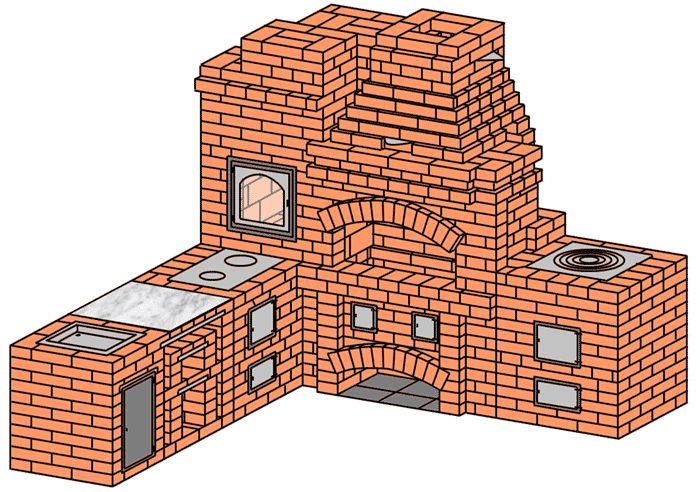

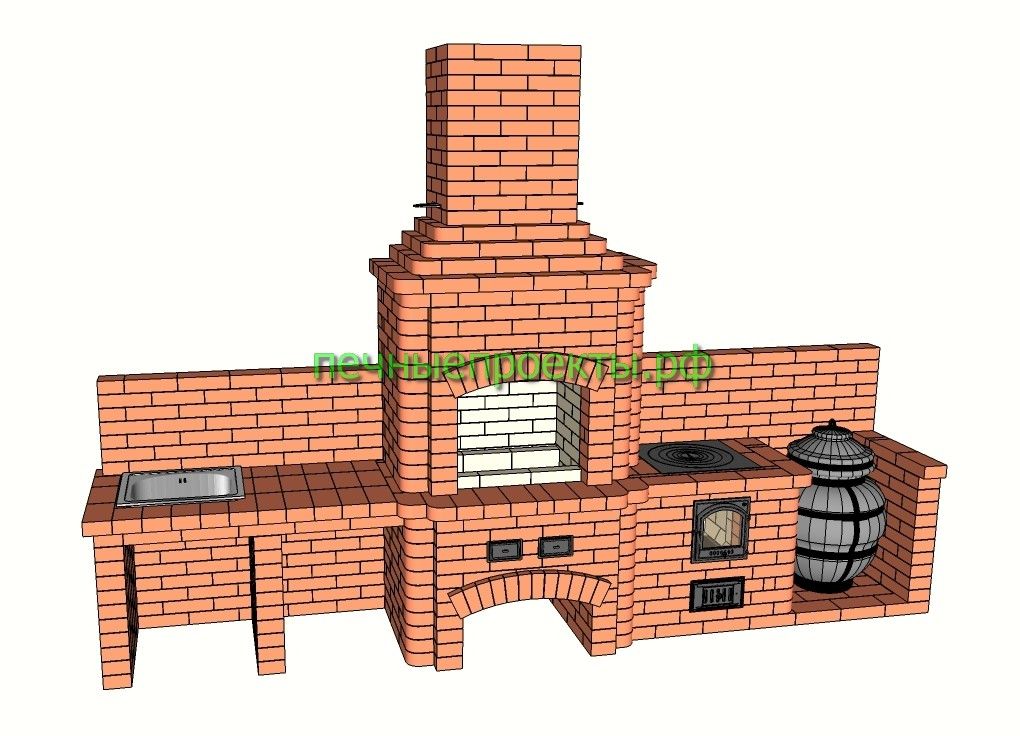

Что может войти в состав печной группы:

  • Русская – она же итальянская печь для пиццы.
  • Открытый мангал-барбекю.

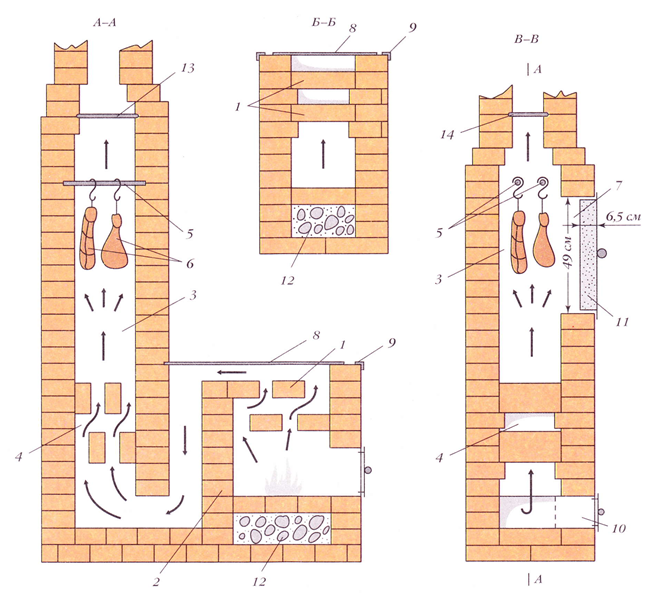

  • Коптильня.
  • Варочная плита.
  • Печь под казан.
  • Тандыр.

Тяжелый кирпичный мангал даже самой простой конструкции потребует надежного основания, так что здесь обязателен фундамент – мелкозаглубленный ленточный или монолитная тонкая плита из железобетона с гидроизоляцией. Непосредственно под очагом обычно устраивается ниша для хранения сухих поленьев. Стандартные размеры дровницы (ВхШхГ) сами печники высчитывают не в миллиметрах, а просто по штукам уложенного кирпича: 5х3х2.

Устроенный сверху очаг из огнеупорных блоков и выведенная дымовая труба (если печь с порталом) – вот оптимальная конструкция барбекю для постоянного использования. Но можно упростить задачу, установив на фундамент элементарный открытый мангал из кирпича – без дымохода и прочих сложностей. Даже такое скромное сооружение следует дополнить полезными мелочами, которые облегчат процесс готовки: крючками для кухонной утвари, рабочей столешницей, полочками для хранения специй.

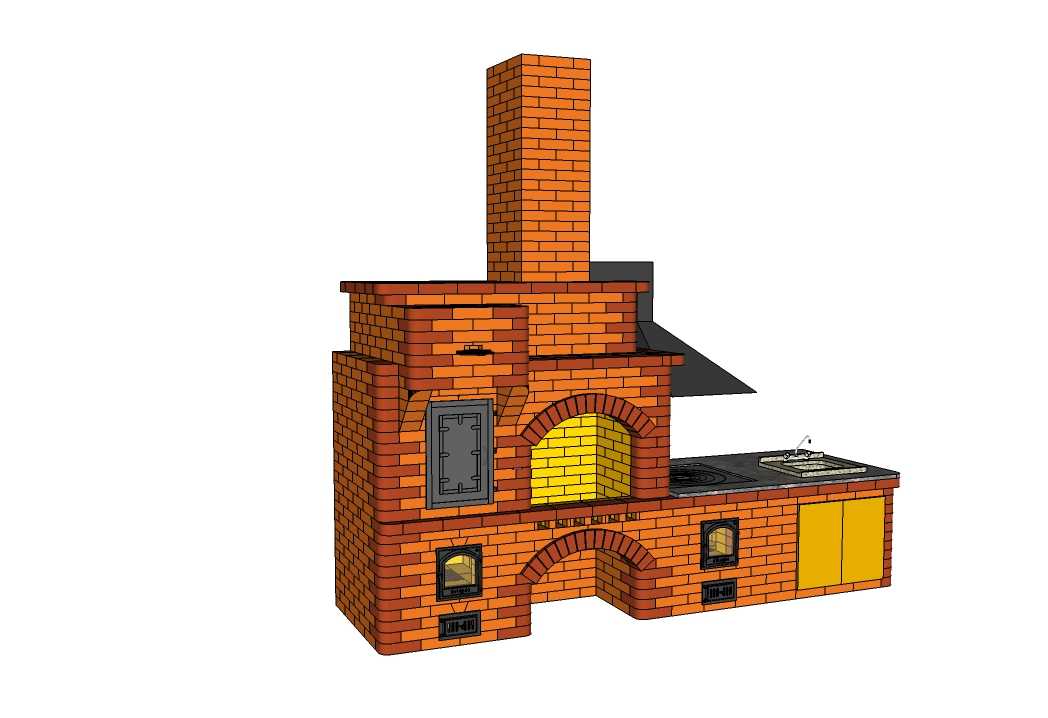

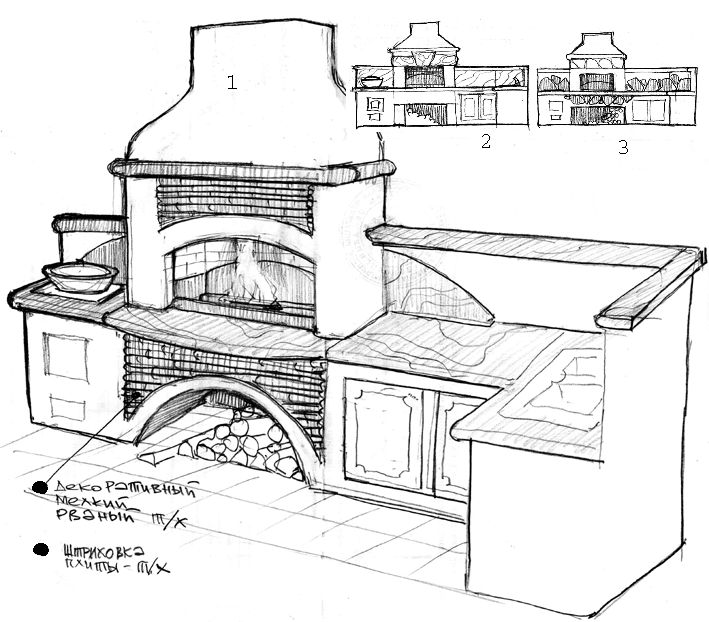

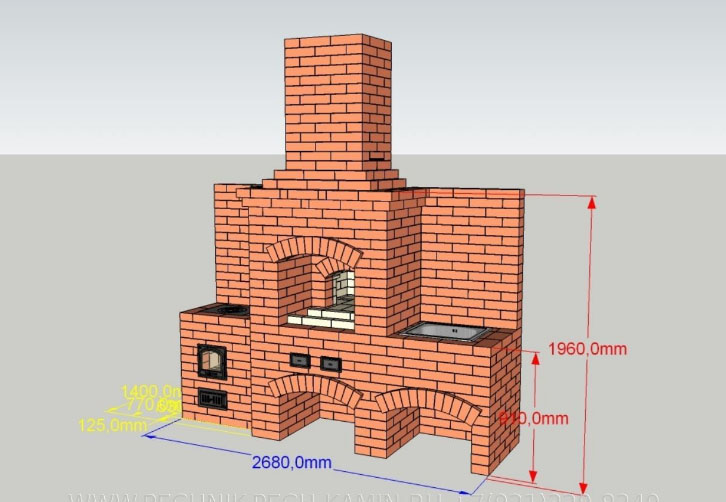

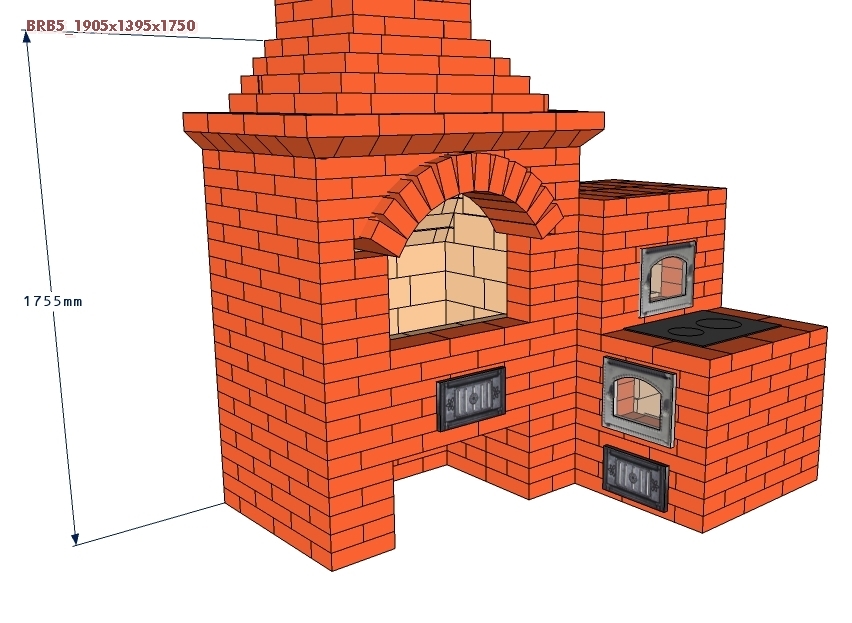

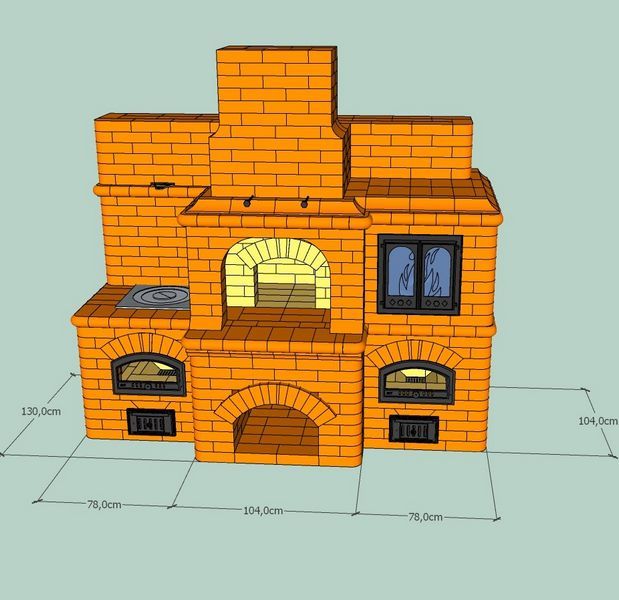

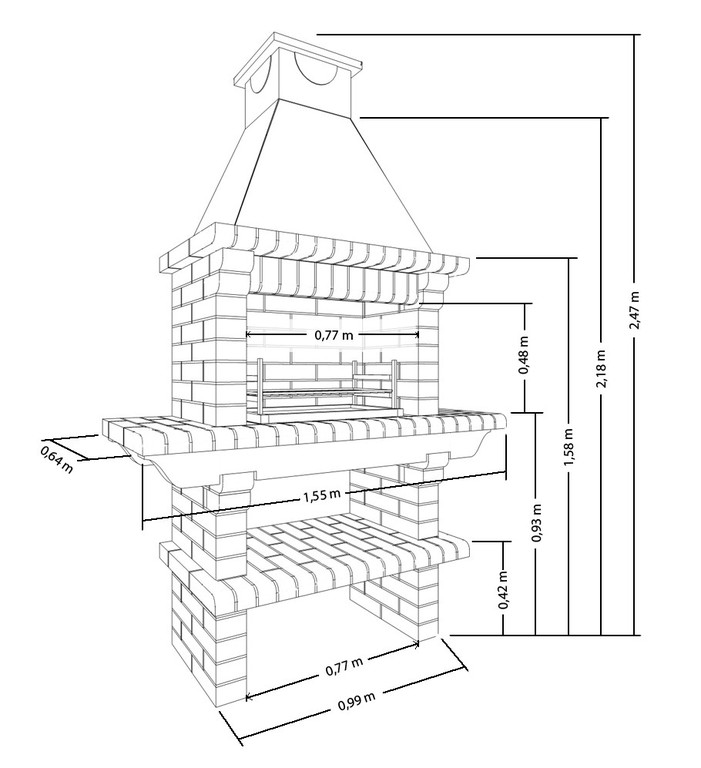

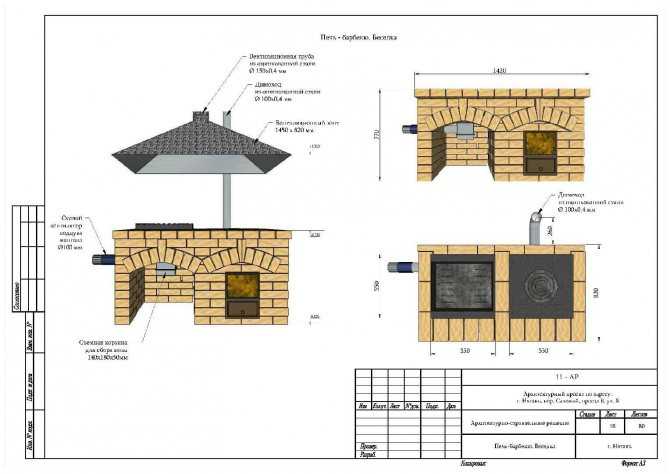

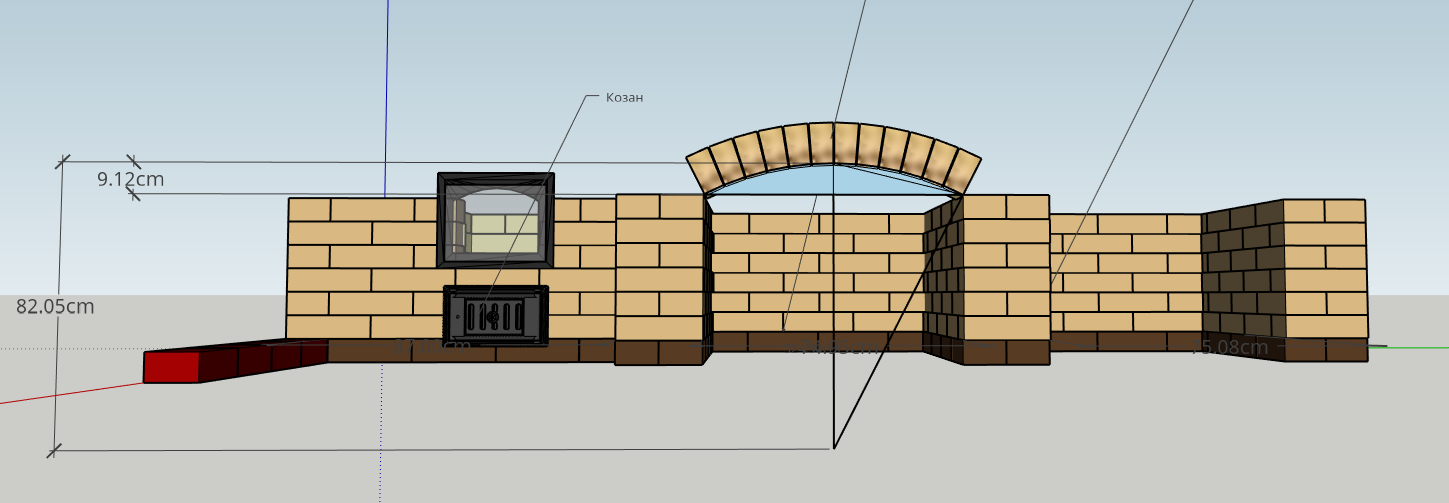

Чертежи и размеры

Полноценная печь-барбекю – довольно сложная конструкция, поэтому в большинстве случаев нужно перед началом работ составить проект, сделать все необходимые схемы и чертежи. Это позволит правильно рассчитать смету на строительство мангала и поможет избежать ошибок. Увы, стандартов здесь нет и универсальных планов не существует, так что придется составлять их самому или переделывать под свои запросы имеющиеся в открытом доступе варианты.

При построении чертежа следует руководствоваться основными требованиями к уличным печам:

  • Высота – около 65-70 см, хотя здесь многое зависит от роста хозяина.
  • Расстояние от очага до гриль-решетки – около 10 см.
  • Жаровня мангала должна быть в поперечнике не более 30 см, чтобы шампуры не падали в золу. А ширины в 1 метр хватит для 10 порций шашлыка.

Также стоит учитывать высоту закрытого очага барбекю. Если проем окажется слишком большим, мангал из кирпича не даст хорошей тяги. Для арочного свода достаточно будет поднять стенки на 7 рядов, плюс сама дуга добавит несколько сантиметров. Для прямоугольного проема делают кладку в 9 кирпичей по вертикали. Эти цифры можно брать за основу, если у вас очаг имеет размеры примерно 60х70 см.

Основные этапы строительства

Предлагаем пошаговое руководство, на которое можно опираться в процессе работы. Но в зависимости от выбранной конструкции и комплектации мангала в нее придется вносить изменения.

Инструкция по возведению барбекю из кирпича:

  1. Заливка фундамента. Необходимо своими силами вырыть котлован в соответствии с размерами основания на схеме (с запасом в 5 см) глубиной около 40 см. Сделать песчано-гравийную отсыпку и утрамбовать ее.
  2. Установить опалубку, уложить внутрь армирующую сетку и залить бетонным раствором М100 на глубину 15 см – для барбекю больше не нужно. Готовый фундамент под кирпичный мангал обмазать битумом и заизолировать двумя слоями рубероида.
  3. Кладка кирпича. Первый ряд цоколя ляжет поверх гидрозащиты без раствора, все последующие необходимо ориентировать по нему и контролировать правильность стен с помощью уровня и отвеса. Схема кладки обычно приводится в виде порядовки, которой нужно строго придерживаться. Не забывайте каждый третий шов армировать сеткой или стальными прутками.
  4. Над дровницей и цоколем мангала укладывают железобетонную плиту либо заливают ее в фанерную опалубку, а уже сверху выводят камеру топки на высоту не менее 70 см. Для работы используют огнеупорные шамотные блоки, укладывая их в два слоя, или просто выполняя внутреннюю футеровку.
  5. На этой же стадии стоит сразу продумать способ очистки очага от золы и угольков. А если вы хотите настоящую европейскую печь-барбекю своими руками, при выкладке боковых стенок топки необходимо сделать выпуски арматуры, на которую будет опираться решетка гриля.
  6. Верх также закрывается ж/б балками и еще одним рядом кладки на раствор. Если перемычки над очагом прямоугольной формы, их можно сделать из металлического уголка. А вот для красивого арочного свода понадобится сперва подготовить шаблон из обычной необрезной доски (кружало).
  7. Дымоход на мангал из кирпича должен иметь высоту около 1,5 м – его делают прямоугольного сечения. Сверху нужно установить защитный металлический зонтик, а в теле трубы предусмотреть заслонку, позволяющую регулировать тягу.
  8. Готовая печка обкладывается облицовочным кирпичом и через 2-3 недели можно выполнять первую протопку барбекю.

Это базовая пошаговая инструкция по строительству садового стационарного мангала. Дополнительные рекомендации понадобятся тем, кто решит усложнить конструкцию и добавить несколько элементов для удобства использования печи. Это может быть крыло со столешницей и даже некоторым подобием шкафчика с полками, общий навес или подведенные коммуникации (водопровод, канализация, электричество для освещения).

Советы и рекомендации

1. Выбор места и обустройство.

Для барбекю из кирпича прежде всего необходимо выбрать подходящее место на участке – конструкция стационарна, и если ошибиться с расположением, что-то изменить будет сложно. Главное требование, которое должно соблюдаться – максимальное расстояние от пожароопасного объекта до других зданий, деревьев и даже кустарников. Также нужно наложить на план участка розу ветров, чтобы основное направление воздушных потоков не относило искры в сторону хозяйских или соседских построек.

Впрочем, создать уютный уголок на участке можно, только если мангал из кирпича и прилегающая к нему площадка закрыты хотя бы навесом. Поэтому все чаще встречаются фото таких печей, «интегрированных» в беседку. Если вы возводите весь комплекс одновременно, это упростит поиск места и обустройство выбранного участка земли. Опоры навеса тоже желательно сделать из огнестойких материалов или хотя бы предпринять необходимые меры противопожарной защиты:

  • Поднять выход дымовой трубы выше над кровлей.
  • Установить защитные металлические экраны перед топкой и у горячих стенок мангала (это необязательно, если поверхности будут облицовываться негорючими материалами).
  • Сделать изоляцию печной трубы.

При строительстве навеса на деревянных опорах необходимо следить, чтобы вертикальные брусья отстояли от барбекю из кирпича минимум на 16 см, а сам массив был обработан антипиренами. Но лучше перестраховаться и поставить столбы из железа или обычной керамики.

2. Возведение.

Придется использовать два вида растворов. Для цокольной части мангала подойдет обычный цементно-песчаный, для очага – состав с добавлением огнеупорной глины. Здесь порядок приготовления кладочной смеси будет отличаться. Глину нужно замочить в воде дней на 5-6, а перед самым началом работ добавить немного цемента марки М200.

Прежде чем начинать строить кирпичный мангал, облейте заготовленные штабели водой – мокрая керамика не будет тянуть влагу из раствора, и кладка получится прочной и надежной. Если этого не сделать заранее, можно просто опускать кирпичи по одному в ведро с водой примерно на полминуты.

Нюансы возведения отдельных элементов:

  • Выкладывая углубленную топку желательно оставить между кирпичами в бортике небольшие щели – получится воздухозаборник, обеспечивающий лучшее горение дров в мангале.

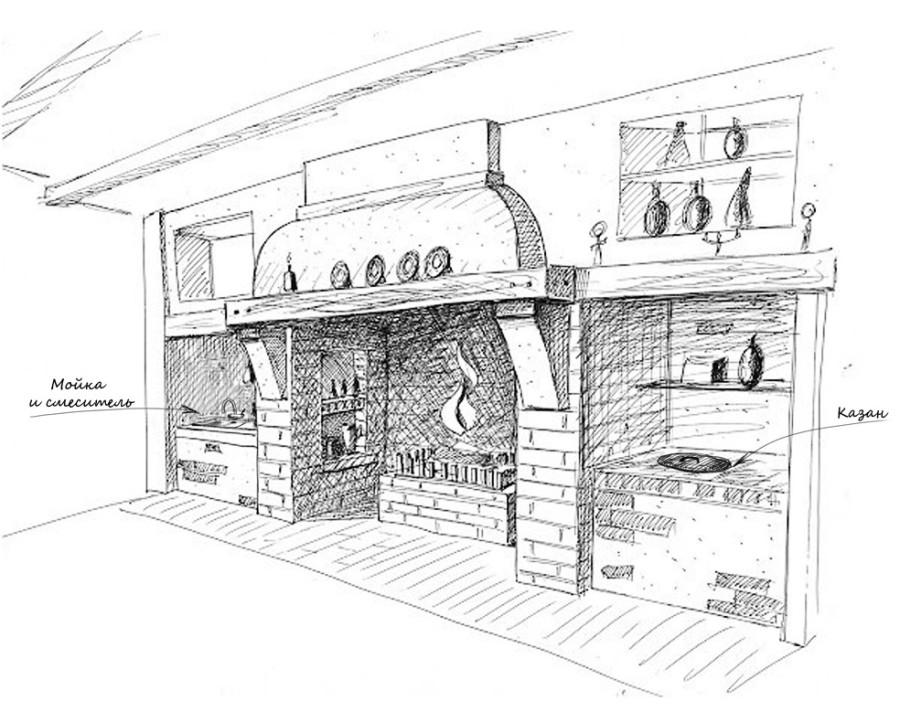

  • Если вы планируете обустроить собственное барбекю мойкой и водопроводом, в стенку печи стоит сразу вмуровать металлическую трубу – она послужит каналом, в котором можно будет просто и незаметно проложить подводку.
  • Выполняя арочный свод очага с помощью кружала, при кладке кирпича дугой понадобится оставить зазоры, расклинив камни щепками. Это позволит их симметрично расположить и при необходимости подогнать по размеру портала, затем нужно смочить водой рабочие поверхности и заполнить их раствором. Деревянный шаблон извлекается не раньше, чем через два дня.

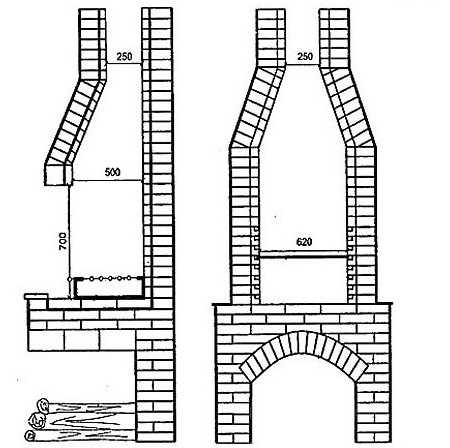

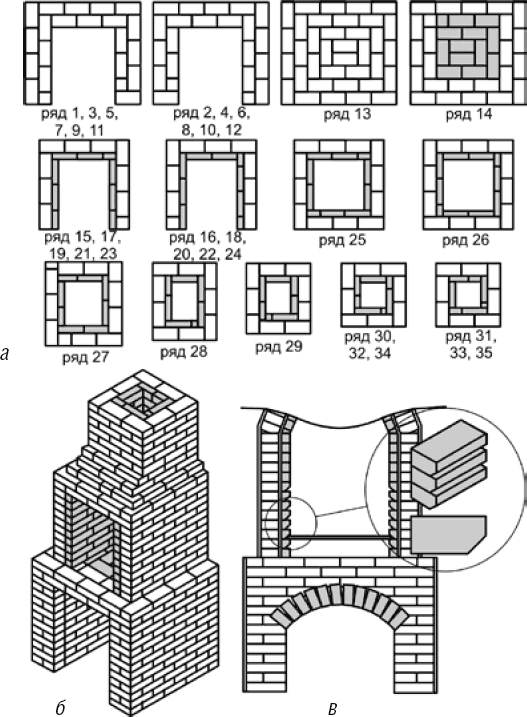

Особое внимание необходимо уделить строительству дымохода над закрытым мангалом, хотя здесь руководство по шагам довольно простое:

  • После кладки двух рядов над сводом очага начинают уменьшать просвет проема. Для этого заднюю и переднюю стенку постепенно укорачивают в каждом ряду на полкирпича.
  • Боковые перегородки «придвигаются» навстречу друг другу всего на четверть, но с каждой стороны – так выкладывается 7 рядов.
  • Сузив проем дымохода, его продолжают уже самостоятельно поднимать до нужной высоты.

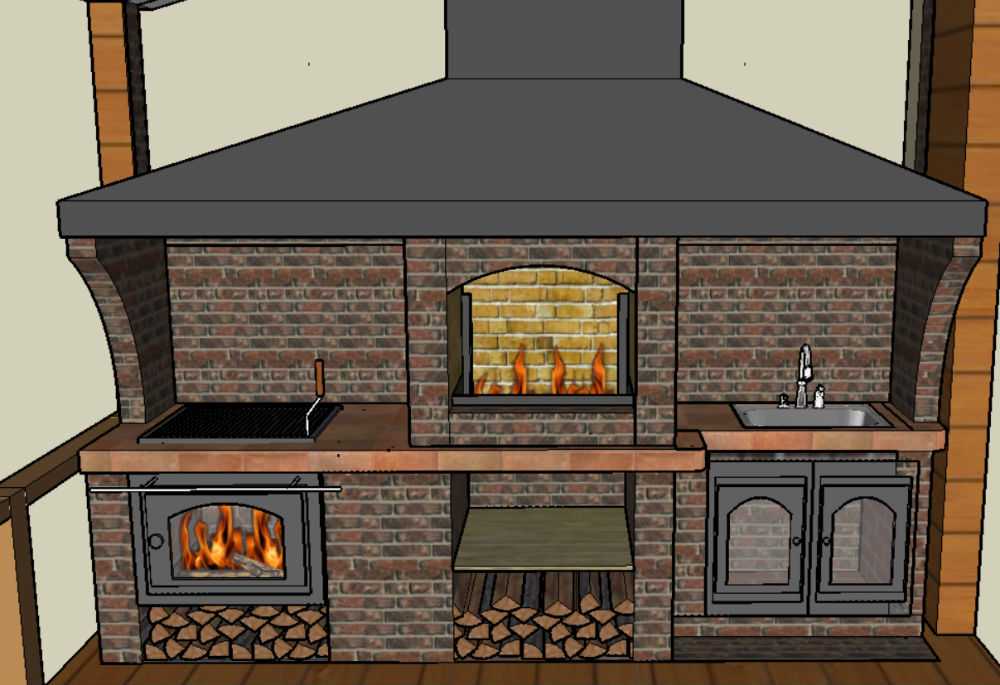

Как вариант можно использовать вместо трубы металлический колпак, полностью перекрывающий кирпичный мангал сверху и постепенно сужающийся до приемлемой ширины просвета, главное, чтобы сталь была достаточно толстой.

функциональный и декоративный дачный атрибут

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Барбекю из кирпича – мечта большинства дачников. Что может быть лучше отдыха на свежем воздухе всей семьей или дружной компанией? Да и блюда, приготовленные на открытом огне, несомненно, отличаются вкусовыми качествами и являются полезными для здоровья. В данной статье представлена информация, необходимая для того, чтобы разобраться в деталях самостоятельной кладки барбекю на дачном участке.

Барбекю – это не только приспособление для приготовления вкусных блюд, но и украшение участка

Содержание

  • 1 Печь барбекю из кирпича: определяем месторасположение
  • 2 Инструменты и материалы для укладки барбекю из кирпича
    • 2.1 Расчет количества материалов для барбекю из кирпича своими руками
  • 3 Подготовка основания барбекю из кирпича для дачи
  • 4 Кладочный раствор для уличного барбекю из кирпича
  • 5 Порядовка барбекю: залог надежной и прочной кладки
    • 5.1 Формирование дна и возведение стенок кирпичного барбекю

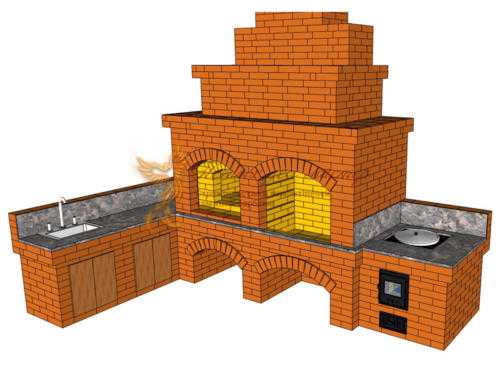

  • 6 Оптимальные проекты барбекю из кирпича для дачного участка
    • 6. 1 Схема открытого мангала барбекю из кирпича своими руками
    • 6.2 Простой барбекю-комплекс из кирпича для новичков
    • 6.3 Проект барбекю с трубой и рабочей поверхностью
  • 7 Барбекю из кирпича: фото лучших решений для дачного участка

Печь барбекю из кирпича: определяем месторасположение

Прежде чем приступить к возведению барбекюшницы из кирпича своими руками, необходимо определиться с местом ее локализации. Здесь нужно учесть, что постройка должна быть максимально удалена от участка соседей. Также необходимо, чтобы поблизости не было легковоспламеняющихся конструкций, деревянных построек, посадки деревьев и пр. Целесообразно будет выделить такой участок, который возможно обеспечить водоснабжением, электричеством и на котором в дальнейшем рядом с конструкцией можно построить беседку или зону отдыха.

Барбекю не желательно располагать очень близко к дому, а также рядом с легковоспламеняющимися предметами

Как правило, наличие барбекю предполагает, что возле данного приспособления будет постоянное скопление людей. Если принято решение установить барбекю из кирпича в беседке, специалисты по ландшафтному обустройству рекомендуют не засаживать близлежащую территорию травой или цветами. Лучше засыпать площадку декоративным гравием, камнями или выложить плиткой. В таком случае участок, расположенный возле барбекюшницы, будет иметь более опрятный и аккуратный вид.

Инструменты и материалы для укладки барбекю из кирпича

Чтобы построить печь барбекю для дачи, понадобятся инструменты для укладки раствора, строительный отвес по двум измерениям (вертикали и горизонтали), уровень, резиновый молоток, шлифмашина, пила для мокрой резки кирпича. Также следует подготовить соответствующие диски. В качестве вспомогательных инструментов пригодятся сито (для просеивания песка и глины), ведра для замешивания раствора, капроновая нить для порядовки.

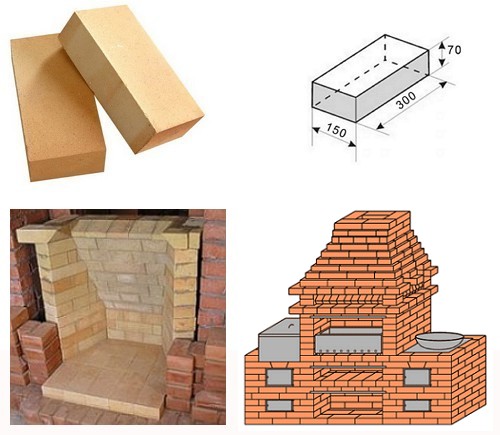

Из материалов необходимо приобрести красный и шамотный кирпич, готовую смесь для кладки или глину. Для фундамента понадобятся цемент, гравий, речной песок и арматура (для закладки в основание конструкции). Количество материалов определяется размерами будущего мангала. Для постройки опалубки потребуются доски.

Для строительства барбекю понадобятся молоток, уровень, шлифмашина и строительный отвес

Полезный совет! При покупке материалов обязательно делайте запас на 15%. Это тот объем, который может быть потерян в случае брака, допущенного при строительстве.

В зависимости от того, что предполагает проект печи барбекю из кирпича, дополнительно могут понадобиться стальные листы, дверцы, заслонки, колосниковые решетки, поддувала, крепления для шампуров и прочее печное литье.

Расчет количества материалов для барбекю из кирпича своими руками

Когда фундамент окрепнет, можно приступать непосредственно к кладке. Во избежание задержки строительства из-за нехватки материалов следует тщательно выполнить расчеты расходников. Первое, что поможет в кладке барбекю из кирпича, – чертежи будущей конструкции. При планировании размеров постройки стоит учесть не только возможную свободную площадь, но и личные предпочтения. Печь должна соответствовать вашему росту. Помимо этого, необходимо, чтобы рабочая поверхность сочетала в себе удобство и безопасность эксплуатации.

Далее следует учесть размеры кирпича: длина составляет 25 см, ширина – 12 см и высота – 6,5 см. В расчеты обязательно требуется включить ширину шва раствора. Вполне естественно, что количество кирпича определяется как размерами печи, так и ее функциональными особенностями. Кроме того, необходимо взять во внимание тип дымохода и высоту дымовой трубы.

При расчете количества кирпича необходимо учитывать толщину шва раствора

Подготовка основания барбекю из кирпича для дачи

Правильный фундамент – основа сбалансированной кладки. Чтобы подготовить место для основания, важно убрать плодородный слой почвы и при необходимости углубить котлован приблизительно на 20-25 см. Площадь фундамента должна превышать размеры запланированной конструкции на 50 см по всему периметру. Размер площадки в первую очередь зависит от личных предпочтений: нужно определиться, будет ли рядом располагаться беседка или же фундамент необходим только для самой печи.

Дно основания следует основательно выровнять, а затем засыпать его слоем щебня толщиной 15 см. На этом этапе важно соблюдать симметрию основания. Обязательно нужно утрамбовать поверхность виброплитой или (при ее отсутствии) трамбовкой – металлической либо деревянной.

В зависимости от типа выбранного фундамента варьируются дальнейшие действия. Если в качестве основания выбрана тротуарная плита или брусчатка, покрытие засыпается мелким песком. Плитный фундамент рекомендуют армировать прутом толщиной 10 мм. Его укладывают вдоль и поперек с шагом в 20 см. Места пересечения прута следует зафиксировать пластиковыми хомутами или связать. Помимо этого, армирование можно выполнить уже готовой сеткой и залить бетоном. Перед заливкой раствора желательно повторить проверку дна на горизонтальность. Поверхность площадки основания необходимо вывести по уровню: она должна быть ровной во всех направлениях.

Фундамент армируется прутом или цельной сеткой, и заливается бетоном

Продолжать строительство печи барбекю из кирпича своими руками можно спустя 1-2 недели (в зависимости от среднесуточной температуры воздуха). Если температура была выше 20 °C, одной недели будет достаточно. При среднесуточной температуре 17 °C потребуется подождать две недели. Обычно временной интервал выдерживается только при самостоятельной кладке печи. Строители, как правило, ориентированы на скорость и не всегда соблюдают эти требования.

Кладочный раствор для уличного барбекю из кирпича

Прочность и долговечность всей конструкции во многом определяется качеством состава для заливки фундамента. Для данного типа построек рекомендуют использовать глиняный раствор. Если желания приобретать готовую смесь нет, ее можно изготовить самостоятельно. Плюсы использования самодельного раствора неоспоримы. Во-первых, такая печь при необходимости подлежит ремонтным работам. Во-вторых, себестоимость самодельного раствора гораздо ниже цены готовой смеси из магазина.

Чтобы приготовить качественный глиняный раствор, понадобятся мелкий речной песок, вода, жирная глина, цемент или поваренная соль. Универсальных пропорций в приготовлении глиняно-песчаного состава не существует. Только экспериментальным путем можно подобрать оптимальную консистенцию. В первую очередь это обусловлено жирностью глины. Чем глина жирнее, тем она меньше крошится при высыхании.

Раствор для кладки кирпича можно купить готовый или сделать его самостоятельно

Полезный совет! Кирпич-сырец имеет оптимальное содержание глины и песка, прекрасно сочетается в кладке с кирпичом и служит идеальной основой для кладочного раствора. Использование этого материала сократит время, необходимое для расчета пропорций и приготовления смеси.

Для выполнения дальнейших работ понадобится два сита с ячейками 1,5×1,5 мм и 3×3 мм. Песок следует просеять через мелкое сито, чтобы отделить его от примесей. Это позволит сделать тонкий слой кладочного раствора. Чтобы просеять глину, нужно предварительно размочить ее в воде до консистенции негустой сметаны, а затем процедить полученную смесь через мелкое сито. В эту массу добавляем песок, перемешиваем раствор и снова прогоняем всю смесь через сито с ячейками 3×3 мм.

Песок следует добавлять постепенно – из расчета 1 л песка на ведро глиняной смеси. С помощью гладкой деревянной дощечки можно проверить эластичность полученного раствора. Для этого понадобится окунуть ее в приготовленную смесь и посмотреть на толщину и консистенцию налипшего слоя. Слой толщиной 2 мм будет оптимальным для кладки. На ощупь полученный раствор должен быть мягким и эластичным, исключать комки и сгустки.

Чтобы повысить прочность смеси для печи барбекю из кирпича, рекомендуется добавить 100-250 г поваренной соли на 1 ведро раствора. Как альтернативу соли можно использовать цемент. Однако его предварительно следует развести водой до консистенции густой сметаны и смешать со смесью. На 1 ведро раствора понадобится 0,75 л такой цементной массы.

Для приготовления раствора своими руками понадобится мелкий речной песок

Приблизительный расход смеси на 100 штук кирпичей составляет 20 л (при ширине кладочного шва в 5 мм). Здесь важен тип используемого кирпича и толщина шва. Нужно быть готовым к тому, что в некоторых случаях расход раствора может возрасти до 35 л.

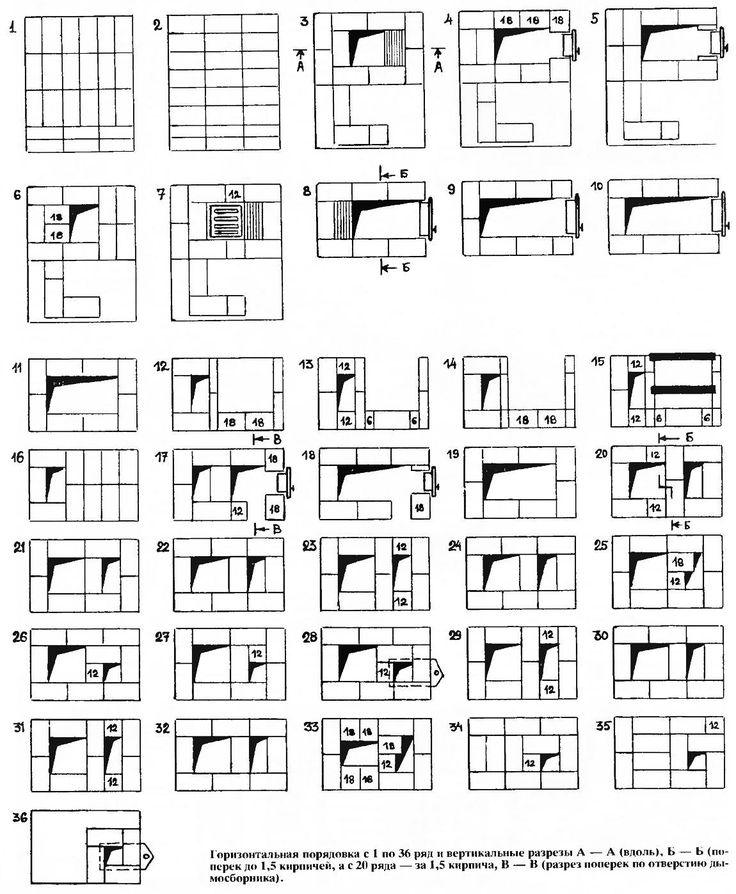

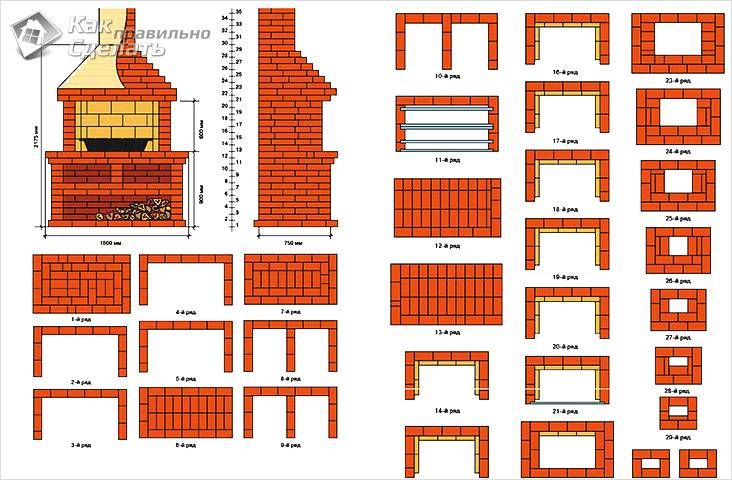

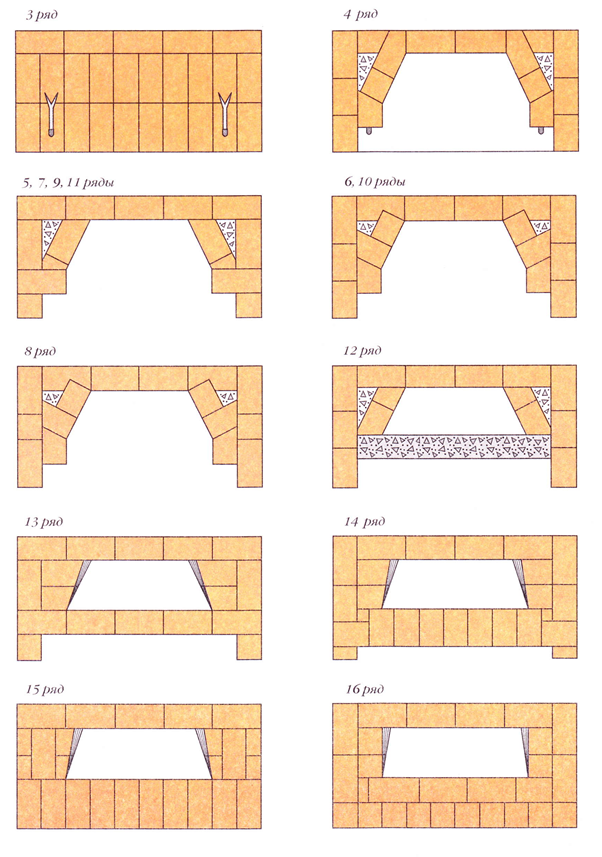

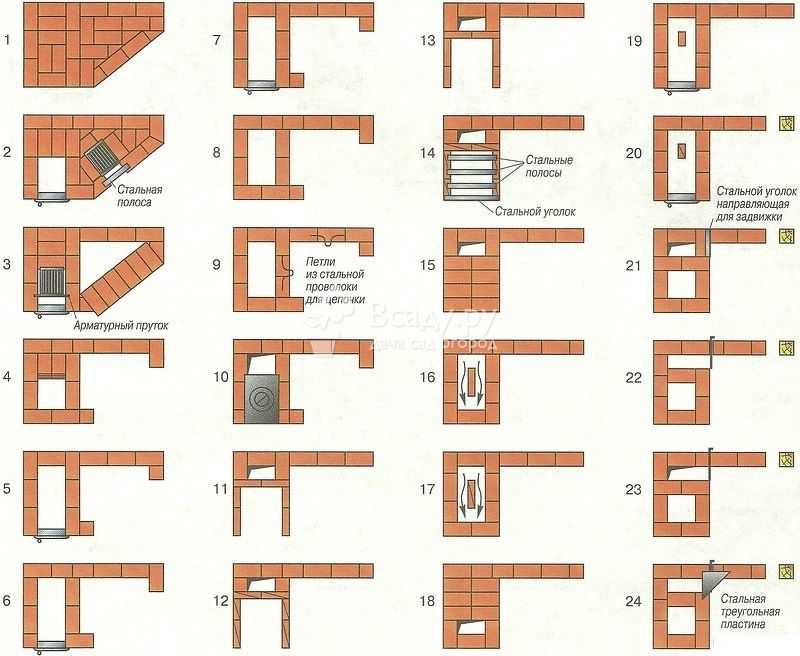

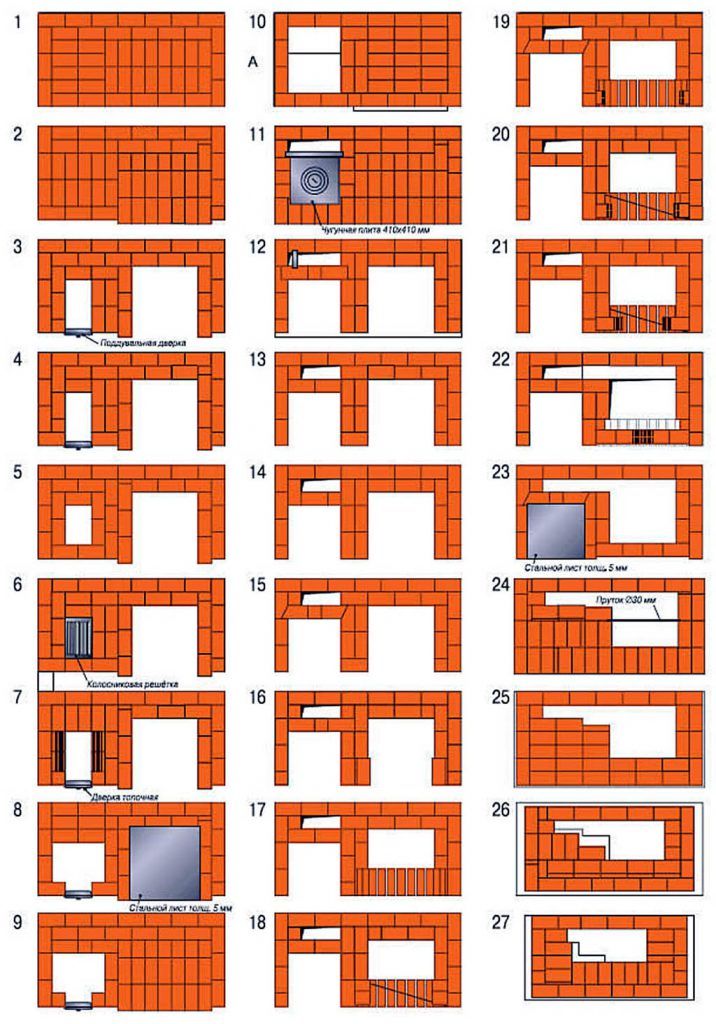

Порядовка барбекю: залог надежной и прочной кладки

Профессиональные строители используют термин «порядовка» в двух значениях, о которых следует знать и новичку. В первом случае порядовкой называют схематическое изображение будущей конструкции по рядам. Такая схема позволяет новичку не сбиться при кладке, а мастеру – значительно сэкономить время при реализации однотипных проектов. Схемы, чертежи и фото барбекюшницы помогают визуализировать итоговый результат или же внести коррективы на этапе строительных работ.

Во втором варианте употребления слово «порядовка» обозначает приспособление, контролирующее высоту и горизонтальность каждого кирпичного ряда. Данное устройство обеспечит так называемый архитектурный баланс, продлит эксплуатационный срок строения и выступит гарантом безопасности при использовании уличного барбекю. К тому же оно поможет просчитать необходимое количество материала, исключить лишние расходы.

Первый вариант порядовки – это схематическое изображение конструкции по рядам

Порядовка представляет собой две вертикальные рейки по бокам стенки. Крепятся они к нижним рядам (минимум два ряда). Чтобы не повредить кирпичную кладку, вместо болтов для крепления рекомендуется использовать скобы.

Контроль кладки осуществляется с помощью надсечек, нанесенных с интервалом 77 мм по высоте рейки. Эта цифра рассчитана следующим образом: к высоте кирпича (65 мм) прибавляется толщина соединительного шва (12 мм). Если ширина шва отличается от указанной, интервал надсечек изменится пропорционально данному показателю.

Важно! При нанесении надсечек точность измерения играет решающую роль. Если интервал на рейках не будет совпадать даже на 1-2 мм, нарушится горизонтальность конструкции, что скажется на качестве барбекюшницы из кирпича.

Между надсечками противоположных реек протягивается причалка – прочная капроновая нить или шнурок. Натяжение веревки крайне важно: она не должна провисать, иначе контролировать горизонтальность не получится. Если при укладке первых ярусов используется уровень, в дальнейшем его функцию выполняет причалка. Такой принцип контроля кладки дает преимущество не только в качестве, но и в скорости выполнения работы.

Второй вариант порядовки – это приспособление для контроля высоты и горизонтальности кирпичей во время кладки

Для удобства можно применять порядовку на три и даже четыре кирпичные стенки. Благодаря такому принципу вы сможете с легкостью контролировать симметрию конструкции, точность углов и горизонтальность кладки одновременно по всему периметру.

В продаже имеются готовые устройства контроля, однако можно изготовить порядовку самостоятельно из подручных материалов. Следует только учесть, что самодельное устройство годится только для одноразового применения и не дает гарантии точности при последующем использовании.

Формирование дна и возведение стенок кирпичного барбекю

После того как фундамент окончательно затвердел, можно приступать к формированию так называемой «ноги». В данном случае кладка осуществляется в шахматном порядке. Обычно выкладывают восемь рядов кирпича, чтобы высота составила 60 см. Конечно, эти данные условны и варьируются в соответствии с чертежом барбекю.

В процессе возведения стенок барбекю понадобится строительный уровень

Далее переходим к созданию топки и возведению стены. Топку можно изготовить из армированного бетона. Ориентировочно ее размер составляет 80х80 см. Для выполнения этих работ понадобится опалубка. Обязательно следует дождаться полного высыхания конструкции. В некоторых вариантах топку барбекю можно сконструировать из металла.

Статья по теме:

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Особенности и виды конструкций, фото, популярные проекты с чертежами и пошаговым описанием технологии изготовления.

При возведении стен кладка кирпича производится по тому же шахматному принципу, как и при выкладывании «ноги». Стоит обратить внимание, что фронтальная сторона остается пустой. На этом этапе строительства важно предусмотреть места крепления решетки или шампуров.

Полезный совет! Во время кладки стен печи барбекю своими руками обязательно делайте перерыв в работе на 1-2 дня через каждые 4-7 рядов. Это позволит подсохнуть кирпичу и просесть раствору.

Оптимальные проекты барбекю из кирпича для дачного участка

Не всегда есть возможность прибегнуть к услугам специалистов для изготовления на дачном участке барбекю из кирпича: цена порой не соответствует объемам работ. Многим нравится самостоятельно обустраивать свой участок – без помощи посторонних лиц. Именно поэтому в данной статье предложены наиболее простые схемы кладки печи барбекю своими руками.

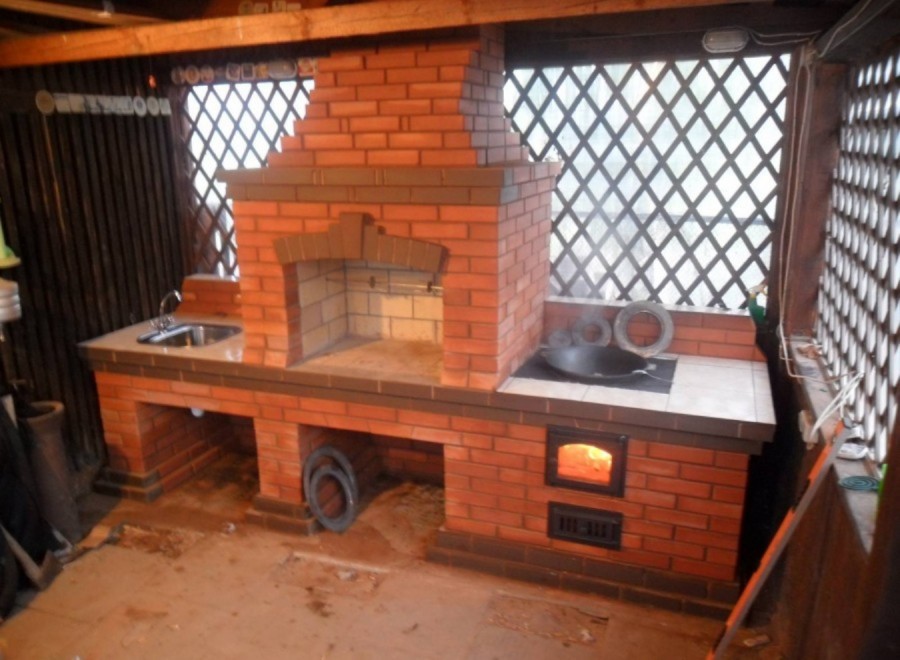

Барбекю из кирпича с беседкой, рабочей поверхностью и обеденной зоной

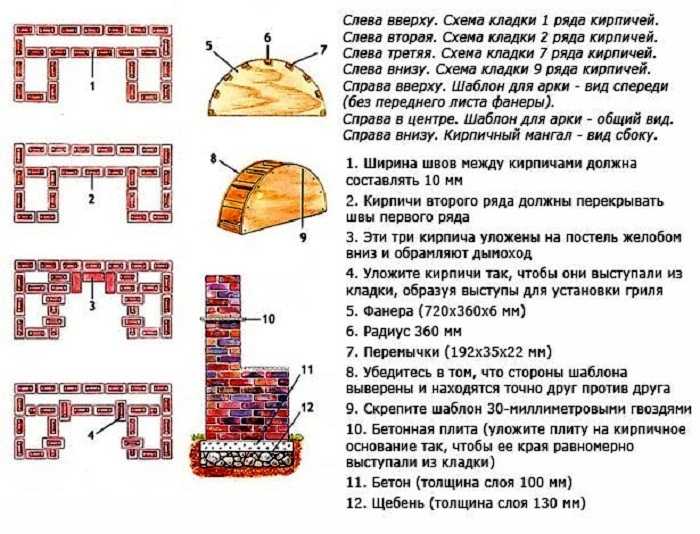

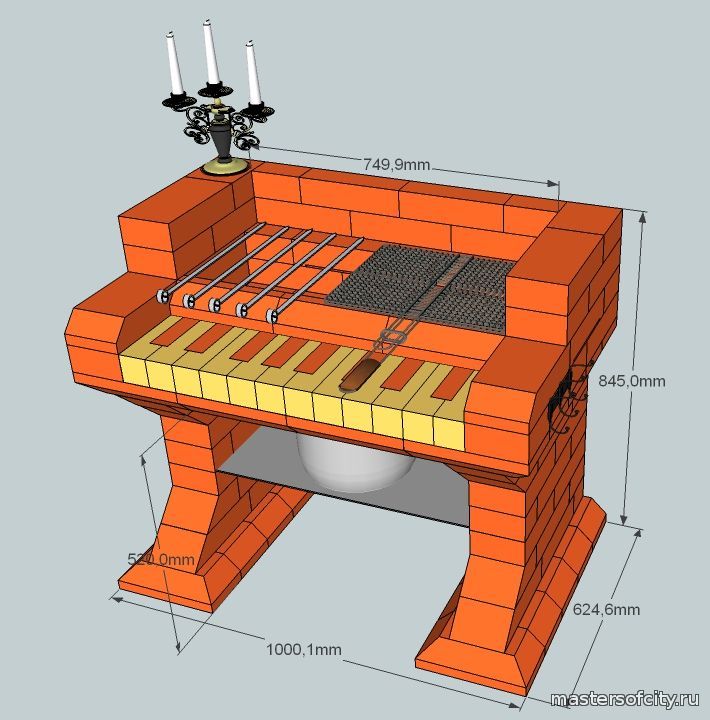

Схема открытого мангала барбекю из кирпича своими руками

Эта конструкция является самой простой в исполнении. При кладке барбекю для дачи из кирпича рекомендуется использовать материал, который не боится высоких температур и не слишком сильно впитывает влагу. Лучше всего подойдет печной или полнотелый керамический (он немного дешевле) кирпич. Перед тем как выкладывать первый ряд, следует позаботиться о гидроизоляции. Для этой цели подойдет рубероид или гидроизол в два слоя. Можно повторить процедуру (только в один слой) после первого ряда кирпича.

В мангале этой конструкции кладка осуществляется посредством глиняно-песчаной смеси с добавлением цемента. Очень важно соблюдать горизонтальность и придерживаться ширины растворного шва. Для открытого мангала она равна 3-5 мм.

Схема кладки достаточно понятна, выглядит она в виде перевернутой буквы «Ш». Такая форма соблюдается до 6-го ряда. Затем кладка продолжается на половине конструкции и соответственно имеет П-образный вид.

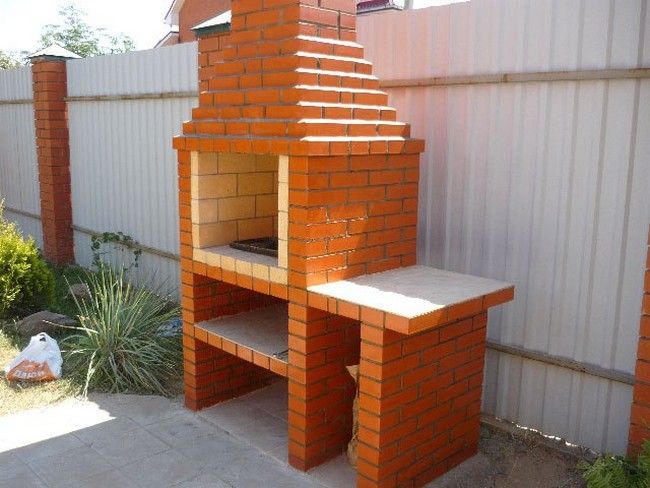

Проект небольшого открытого барбекю из кирпича

Первый и последующие нечетные ряды начинают с целого кирпича, а второй и следующие четные – с половины. Обратите внимание на 6-й и 10-й пласты: здесь необходимо поставить кирпич боком и развернуть его поперек основной кладки. Всего конструкция насчитывает 13 рядов. Длина такого мангала составит 181 см, ширина – 90 см. Можно визуально ознакомиться, как выглядит на фото барбекюшница из кирпича такого типа.

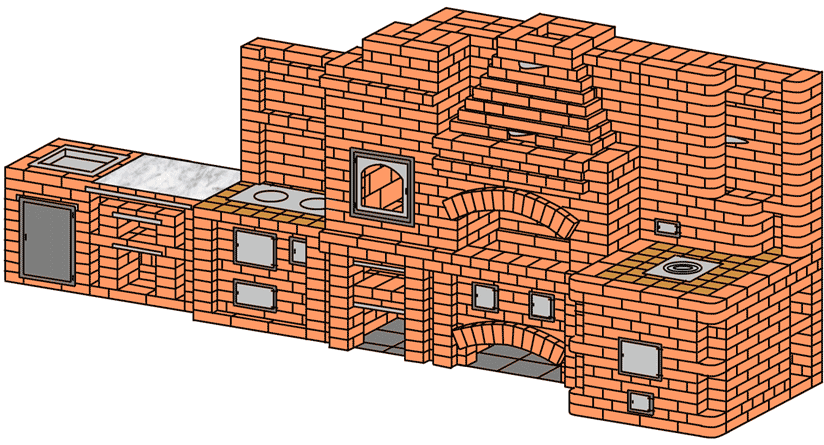

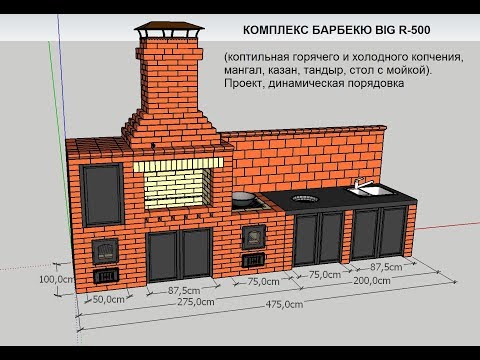

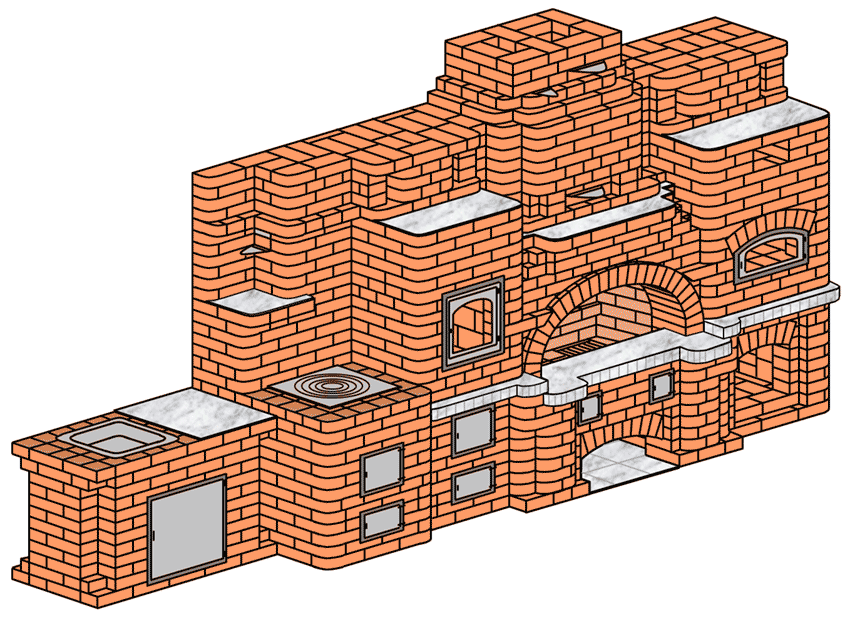

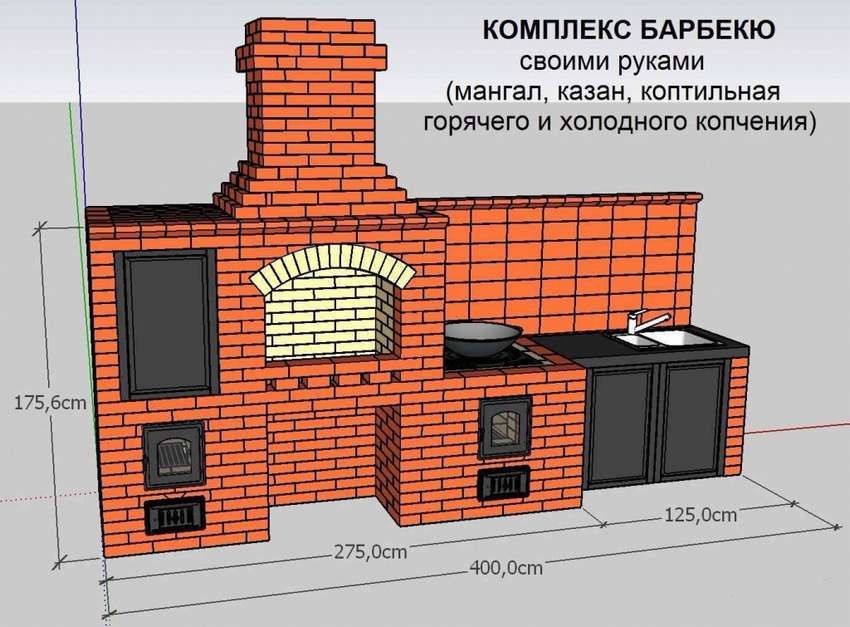

Простой барбекю-комплекс из кирпича для новичков

Ориентировочно такой комплекс состоит из 275 шт. кирпича. По желанию его можно несколько упростить, уменьшив расходы и выполнив дымоход из листового металла (а не из кирпича). Данная печь состоит из 18 рядов до трубы и 10 рядов до жаровни барбекюшницы. Начинаем, как и в предыдущем варианте, с гидроизоляции. До 6-го ряда формируем отверстие для колосниковой решетки. Далее кладка выполняется по схеме. В 8-м и 23-м ярусах выполняется установка стального листа толщиной 5 мм. В 11-м ряду предполагается монтаж квадратной чугунной плиты размером 41×41 см.

Чтобы визуально представить макет печки барбекю, рекомендуем пользоваться схематическим наброском. Так будет проще ориентироваться в рядах. Обязательно следует соблюдать правило: если нижний кирпич уложен вдоль, то верхние два ряда необходимо укладывать продольно.

Сделать простой барбекю-комплекс из кирпича с зоной отдыха под силу даже новичку

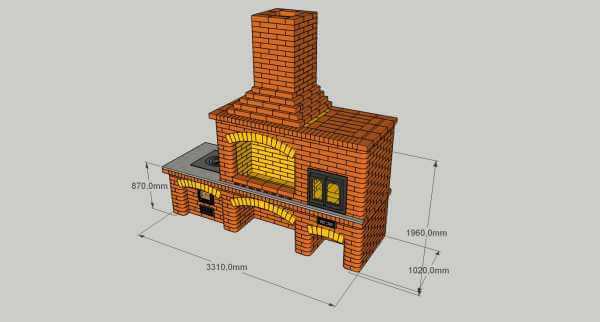

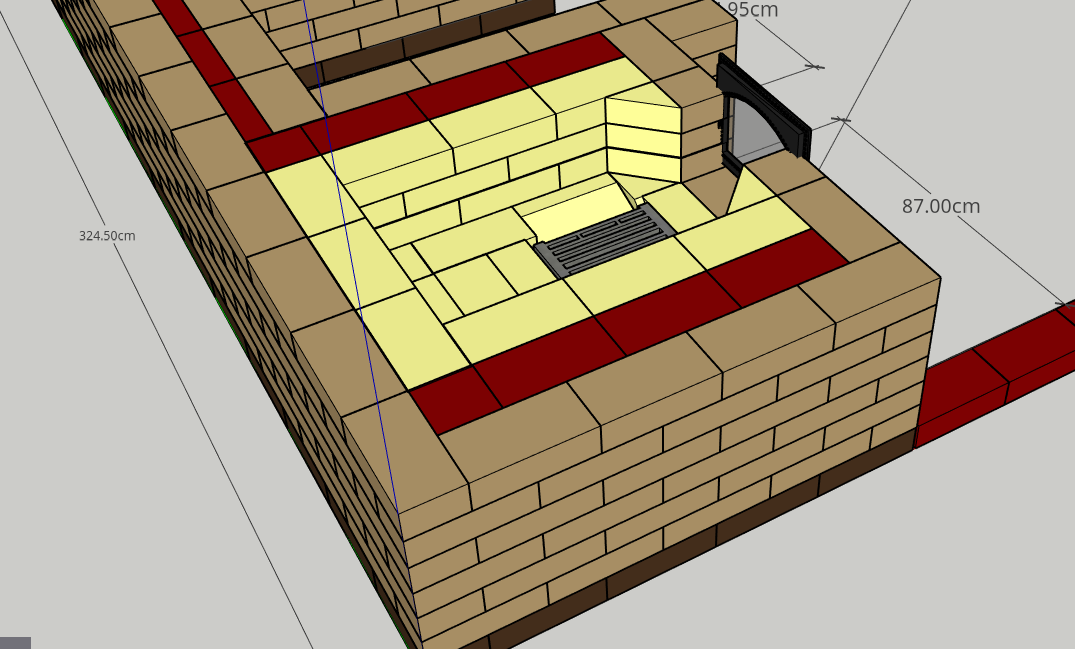

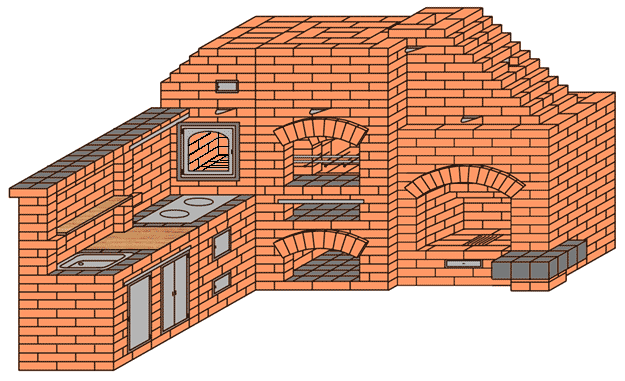

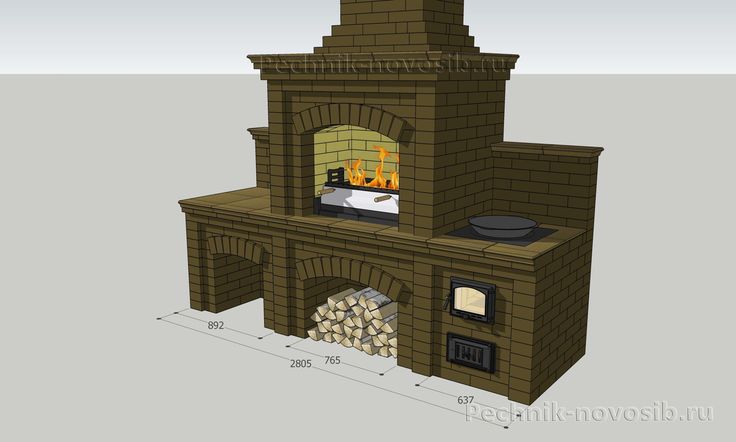

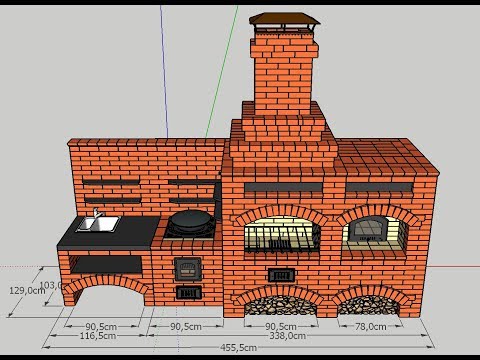

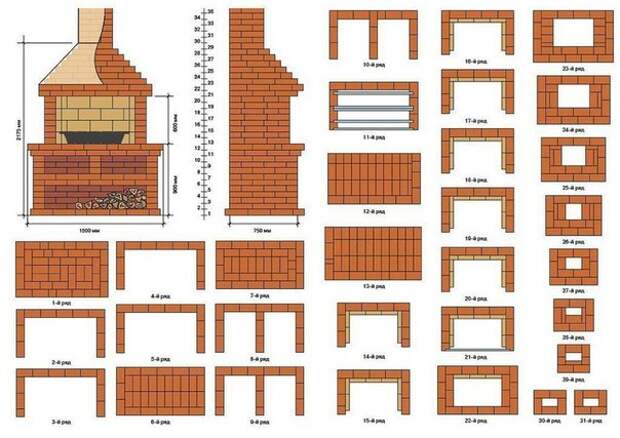

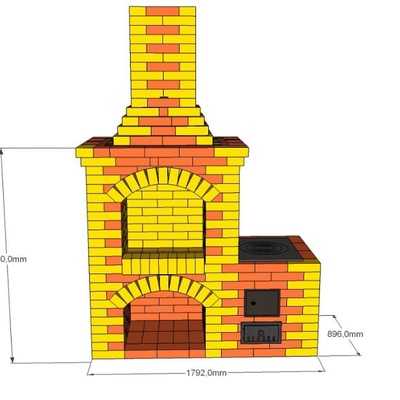

Проект барбекю с трубой и рабочей поверхностью

Такая печь немного сложней в своей конструкции, но при наличии схемы изготовить ее под силу даже новичку. Обратите внимание, что камера топки в этом варианте имеет прямой свод. Технически выполнить его гораздо легче, чем сводчатый вариант. Размеры барбекю оптимальны для дачного участка. Высота конструкции составляет 217,5 см, при этом жарочная камера поднята на 90 см.

Итак, с чего начинать? Поскольку кирпич хорошо впитывает влагу, на подготовленный и высохший фундамент следует расстелить два слоя гидроизоляции, а затем приступить к процессу кладки. Здесь важно четко придерживаться схемы и контролировать ширину соединительного шва.

Полезный совет! Для контроля ширины шва можно использовать арматуру, диаметр которой равен требуемой толщине. Ее следует наложить на край кирпича, заполнить площадь раствором, а излишек удалить кельмой. После простукивания арматура не позволит кирпичу опуститься ниже уровня. После выполнения этой процедуры прут вынимают и кладут на следующий ряд.

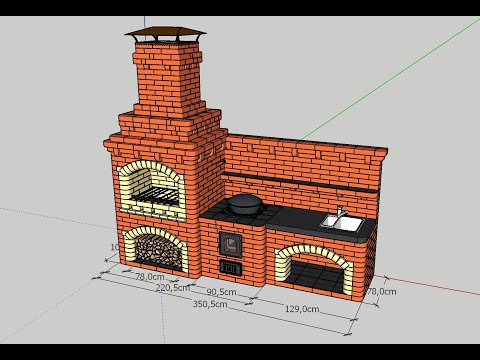

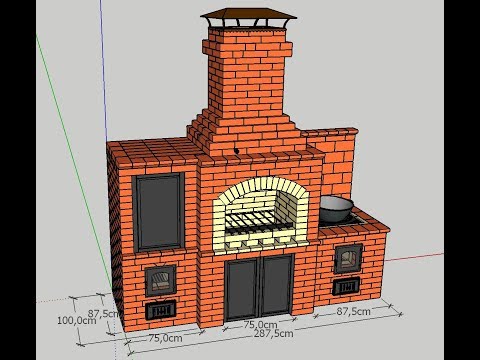

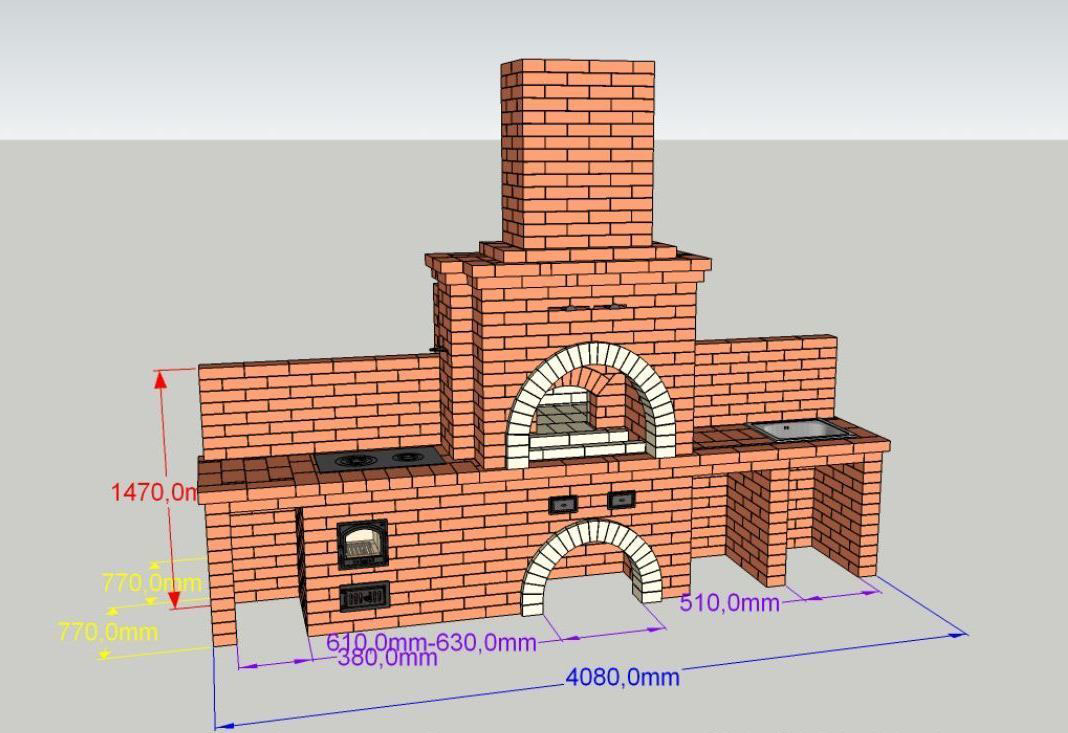

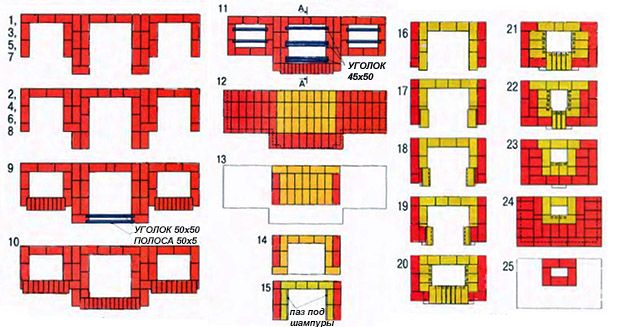

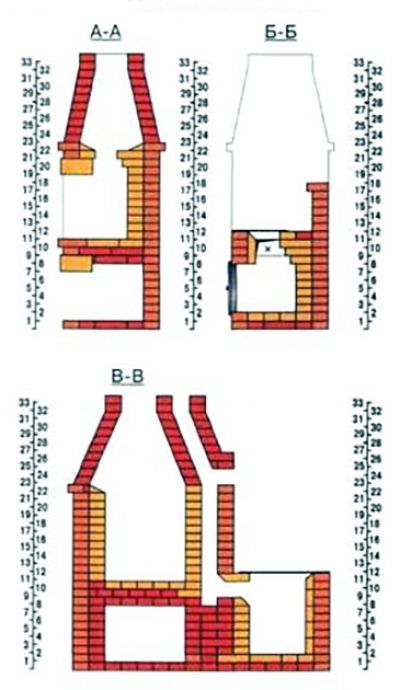

Проект барбекю из кирпича размером 1,70х3,04 м с рабочей зоной и трубой

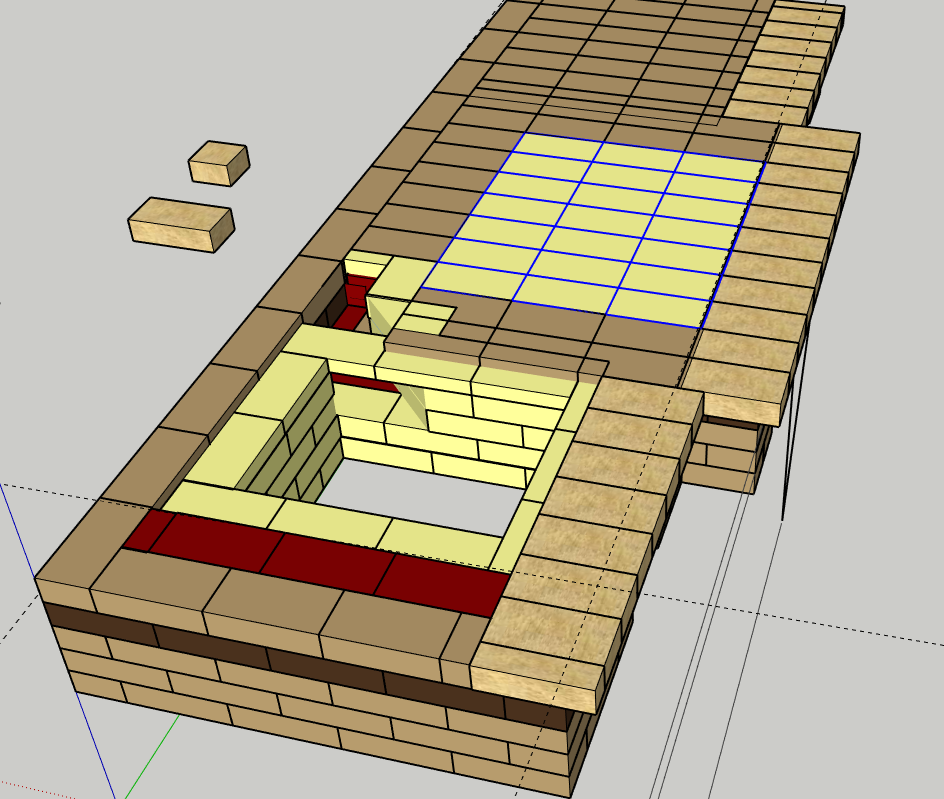

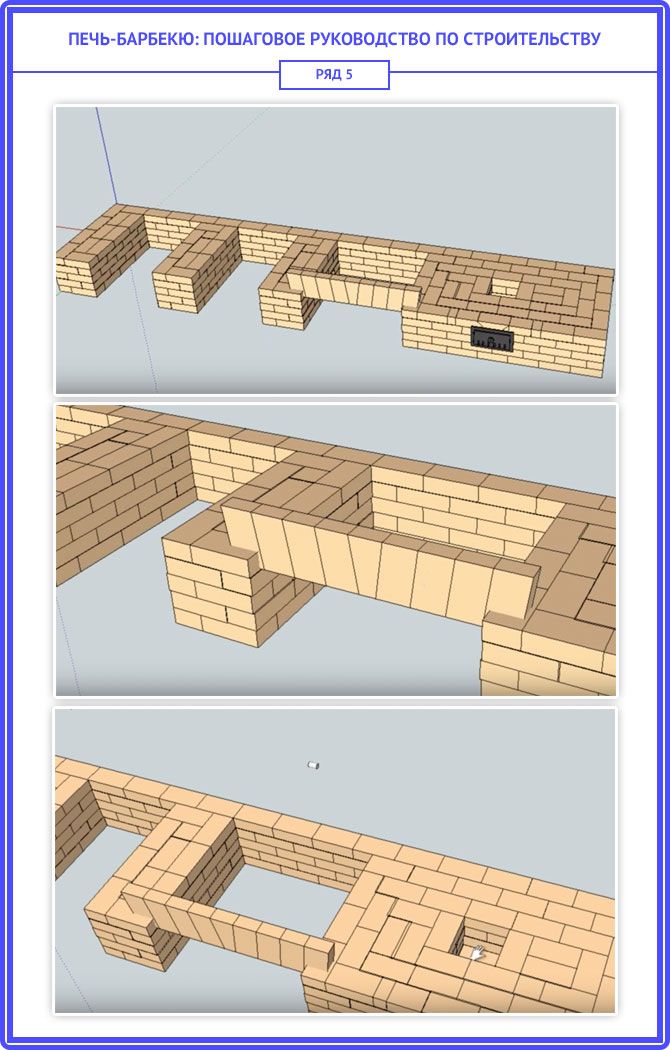

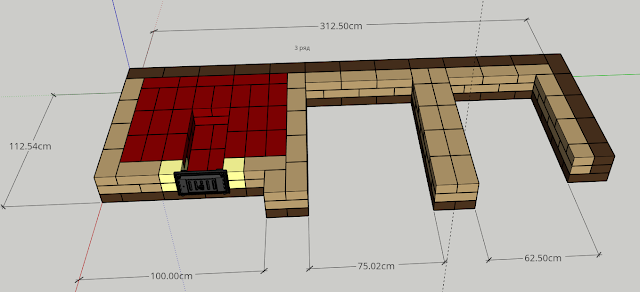

Первый ряд выкладывается сплошной. До 5-го слоя кладка имеет П-образную форму. Для укладки сплошного ряда кирпича (например, 6-й и 7-й ряды) можно подложить три полосы металла толщиной 0,5 см и шириной 4 см. Одну полосу укладывают на край конструкции, остальные – посередине каждого кирпичного пласта. С 8-го по 10-й ряд кладка выполняется в виде перевернутой буквы «Ш».

Стоит заметить, что в 12-м ярусе используются кирпичи, распиленные вдоль. Размер 12-го и 13-го сплошных рядов будет несколько больше остальных. Таким образом выкладывается декоративный пояс уличной печи барбекю.

Кладка последующих слоев выполняется с использованием шамотного кирпича по П-образной форме до 21-го ряда. Рекомендуется применять тот же состав раствора. Далее выкладывается свод. Уже после 22-го пласта он начинает сужаться. С 30-го ряда свод переходит в дымовую трубу. 30-й и 31-й слои чередуют до тех пор, пока не будет получена требуемая высота. Для сужения конструкции каждый следующий ряд следует выкладывать наполовину меньше предыдущего. Дымовую трубу, как и топку, необходимо делать из огнеупорного кирпича. Вместо кирпичного свода для вывода дыма можно сконструировать короб из металла. Барбекюшница своими руками готова.

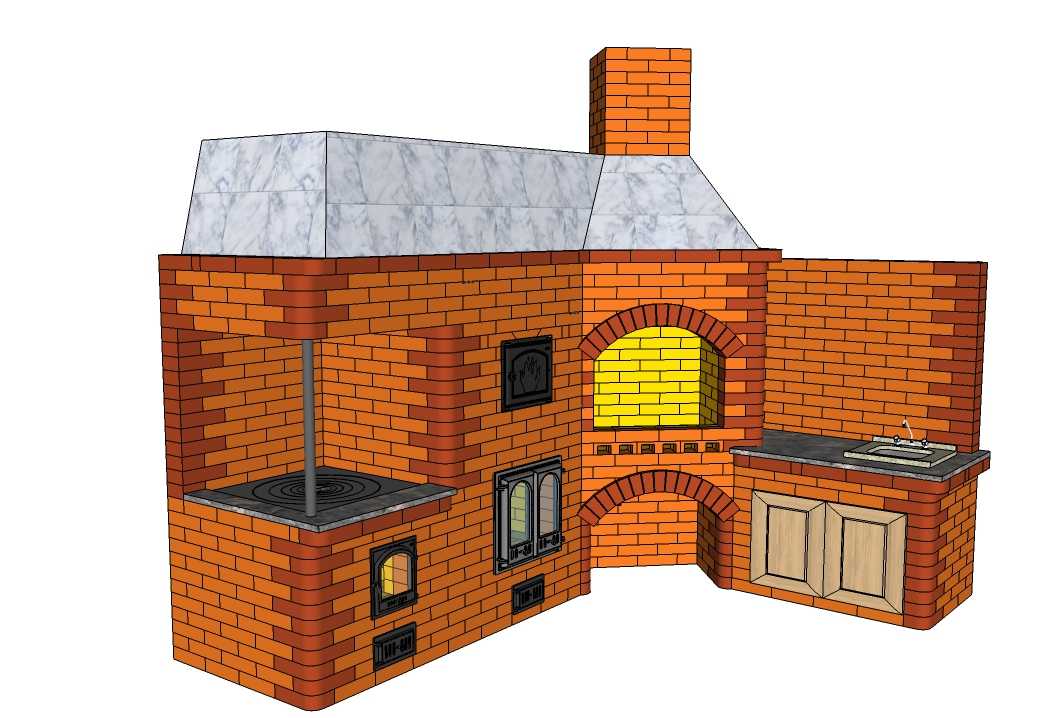

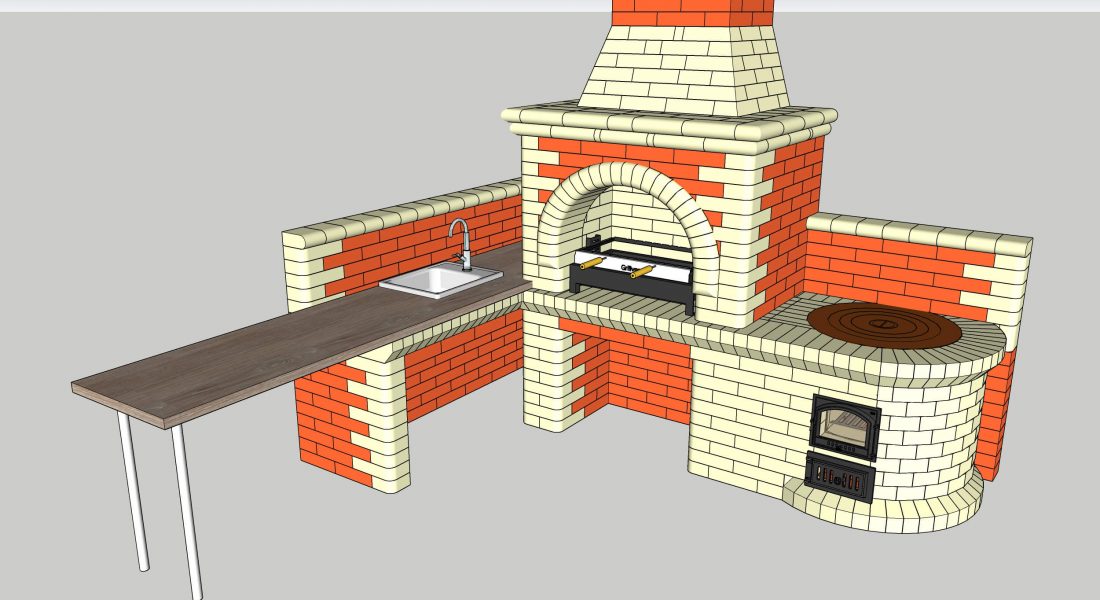

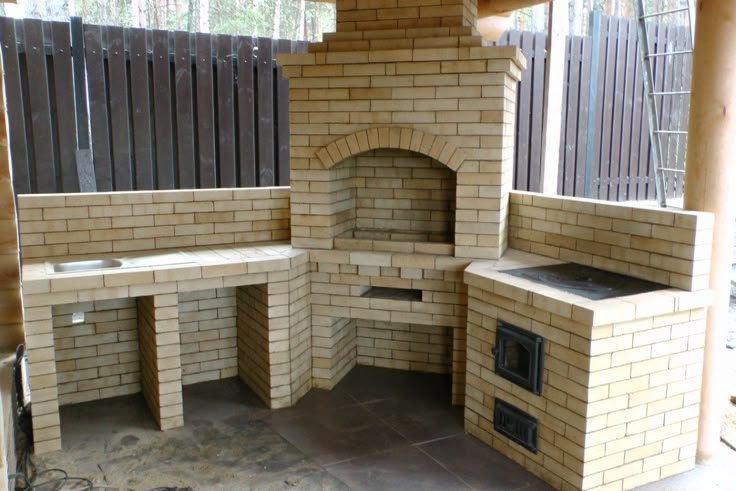

Барбекю из белого кирпича под крышей с рабочей поверхностью

Следует знать, что использование комплекса по назначению возможно лишь спустя несколько дней после окончания постройки. Раствор должен хорошенько высохнуть. В противном случае при разведении огня стенки конструкции могут потрескаться.

Данное устройство можно наделить дополнительными функциями путем формирования вспомогательной рабочей поверхности. Здесь будет удобно разместить кухонные принадлежности, посуду, нарезать продукты и пр. Для ее возведения необходимо выкопать котлован и залить фундамент параллельно боковой стенке. Когда поверхность высохнет, можно приступать к кладке кирпича. Понадобится сформировать шесть рядов. Для создания столешницы можно использовать доску, лист толстой фанеры, плиточное покрытие, мраморную плиту и т. д.

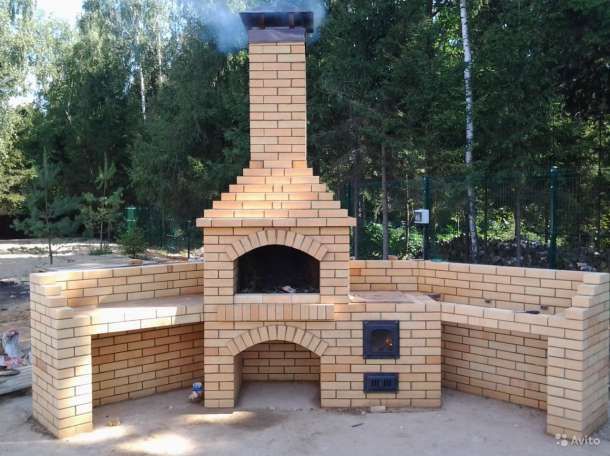

Барбекю из кирпича: фото лучших решений для дачного участка

На многочисленных фото и схемах можно увидеть различные варианты исполнения барбекю из кирпича. Изображенные на фото барбекю легко модифицировать в соответствии с личными потребностями и особенностями конкретного участка. Можно видоизменить рабочую поверхность, добавить декор в оформление, а можно и вовсе придумать собственный дизайн барбекюшницы на основании имеющихся примеров. При строительстве барбекю из кирпича чертежи и фотографии, размещенные на страницах данной статьи, помогут вам выбрать нужный вариант и сэкономят время.

Размеры и дизайн для барбекю можно подбирать в зависимости от участка и вкусовых предпочтений

Теперь даже новичку будет понятно, как сделать барбекю из кирпича своими руками. Если следовать вышеприведенным рекомендациям, процесс изготовления барбекюшницы пройдет без возможных сложностей, дополнительных материальных затрат, а конечный результат будет радовать вас и ваших близких не один год.

Барбекю из кирпича — 125 фото.

Простая инструкция как построить своими руками

Содержание статьи:

  • 1 Виды мангалов
  • 2 Мангал-барбекю
      • 2.0.1 Правильно обустроенная зона, где размещен мангал-барбекю, может стать украшением всего интерьера загородного дома.
      • 2.0.2 Мангал с плитой
  • 3 Кладка кирпича
  • 4 Барбекю из кирпича своими руками пошаговое строительство с реальными фото
  • 5 Мангал из кирпича в беседке
    • 5.1 Размеры и материалы
    • 5.2 Порядовка и пояснения
  • 6 Фундамент под мангал
  • 7 Барбекю из кирпича с трубой порядовка
  • 8 Разработка идеи
    • 8.1 Варианты дизайна
    • 8.2 Выбор места под строительство
    • 8.3 Размеры и чертежи
    • 8.4 Необходимые материалы
  • 9 Простой мангал из кирпича
    • 9.1 Размеры и материалы
    • 9.2 Порядовка и порядок работ
  • 10 Вертел и другие приспособления
  • 11 Как сделать мангал своими руками из кирпича, и что для этого нужно
    • 11. 1 Кладка кирпича мангала
    • 11.2 Состав раствора для кладки мангала:
  • 12 Мангал из кирпича с печью под казан. Порядовка кирпича
  • 13 Простой кирпичный мангал
    • 13.1 Подготовка основания
    • 13.2 Порядовка (кладочные чертежи) и рекомендации по кладке
  • 14 Порядовка
  • 15 Конструкция кирпичной жаровни
    • 15.1 Плюсы и минусы мангала из кирпича
    • 15.2 Варианты мангалов из кирпича на фото
  • 16 Пошаговая инструкция кирпичного мангала
    • 16.1 Делаем фундамент
    • 16.2 Кирпичная кладка
  • 17 Как сделать раствор
  • 18 Барбекю заморское название близких сердцу вещей
    • 18.1 Что представляет собой кирпичная печь для уличного приготовления?
    • 18.2 Где построить печь-барбекю?
  • 19 Как изготовить мангал из кирпича своими руками чертежи и фото, проектирование и расчеты
    • 19.1 Как подобрать оптимальный проект мангала из кирпича

Виды мангалов

Специалисты разделяют все мангалы на три категории:

1. Мобильные.

Компактный складной мангал

2. Переносные.

Удобный передвижной мангал с колесами

3. Стационарные.

Стационарный мангал из кирпича

Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

Складной мангал идеален для путешествий

Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.

Складные мангалы сделаны из тонкого металла

Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.

Передвижной мангал можно установить в любом удобном месте

Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

Мангал передвижного типа

Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

Мангал из кирпича с дымоходом

Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.

Мангал из кирпича обладет большей теплоемкостью

На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.

Электрический мангал

Мангал-барбекю

Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.

Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.

Мангал-барбекю

Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.

Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.

Правильно обустроенная зона, где размещен мангал-барбекю, может стать украшением всего интерьера загородного дома.

Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.

Такое сооружение можно использовать при любых погодных условиях

Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.



Мангал с плитой

Пошаговое руководство

7
Общий Балл

Мангал из кирпича – отдыхаем вместе с родными

Каждый мечтает о том, чтобы больше проводить время со своей семьей. Почему не проводить его на природе? С помощью мангала можно сделать его вкуснее и еще приятней. Ознакомившись с информацией, пожалуйста, оставьте в комментариях свои оценки с аргументацией. Они будут полезными для других читателей

Нам очень важно Ваше мнение. Благодарим за Ваше участие

Мы ценим каждый Ваш отзыв и потраченное время.

Актуальность информации

7

Доступность применения

8

Раскрытие темы

7.5

Достоверность информации

7.5

Плюсы

  • Изделие можно сделать именно таким как хочется, как удобнее
  • Качественность сооружения
  • Возможность сделать внешний вид уникальным
  • Время с семьей
  • Хороший вариант для подарка

Минусы

  • Процесс занимает много времени и сил
  • Затратность
  • Не каждому под силу сделать самому

Добавить свой отзыв  |

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.


Так выглядит порядовка мангала

Самый простой способ кладки для мангала из кирпича – каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Барбекю из кирпича своими руками пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

В беседке
На террасе
С варочной плитой
На улице
С встроенной коптильней

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «

Фундамент под мангал

Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см.

Перед заливкой устанавливается опалубка, выступающая над землей на 10 см. На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня. Полное затвердевание бетона происходит 3-4 недели, т.е. перед дальнейшим строительством следует выждать 28 дней. Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.

С песком глину разводят в соотношении 1:1. Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см, не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.

Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Глину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки, перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.

На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.

Барбекю из кирпича с трубой порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).



Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Разработка идеи

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально. Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей

Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы.

Советуем подробнее изучить материал как построить беседку с мангалом своими руками.

Варианты дизайна

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей. Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.

Комбинированный мангал с дополнительными рабочими поверхностями

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Рекомендуем прочитать материал о кирпичных мангалах-коптильнях барбекю в дополнение к данной статье.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

Отличная идея — беседка с мангалом

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора. Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Размеры и чертежи

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

Примерная схема для простого мангала

Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича

Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

  • цементно-глиняный раствор;
  • бетон;
  • арматурные прутья;
  • металлические уголки;
  • уровень;
  • фурнитура, лучше чугунная.

Прочитайте так же статью про на нашем сайте.

Необходимо позаботиться о подборе качественной фурнитуры и обслуживающего инвентаря

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. печи барбекю также часто оснащаются вытяжкой.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «»

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Для того чтобы построить мангал своими руками из кирпича необходимо:

  1. — гравий, песок и цемент;
  2. — специальный печной камень;
  3. — бетономешалка и строительный инструмент;
  4. — арматура и арматурная сетка;
  5. — обрешетка;
  6. — различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину  50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

  • 1 ведро цемента
  • 3 ведра песка
  • 5 ведер щебня
  • 1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей. . Первый ряд кирпичей стоит выложить насухо, без использования раствора

Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

  • 1 часть цемента
  • 1 часть гашеной извести
  • 3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Мангал из кирпича с печью под казан. Порядовка кирпича

Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.

Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.

Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.

Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.

Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.



Установка печи под казанок включает в себя следующие этапы.

Кладка 1-го ряда.

Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.

Кладка 2-го ряда.

По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.

Кладка 3-го ряда.

Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.

Кладка 4 и 5 рядов.

Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.

Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.

Кладка 6-го ряда.

Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.

Кладка 7-11 рядов.

7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме

При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм

Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Конструкция кирпичной жаровни

Приспособление для
жарки шашлыков, при создании которого использовались кирпичи, выглядит как капитальное сооружение. В нём есть
жаровня, оснащённая прутьями, необходимыми для фиксации шампуров, и зона, где могут находиться запасные дрова.
Правда, мангал из кирпича — это сооружение с большим весом, ведь оно возводится на бетонном основании. Конструкцию
приспособления для жарки мясных кусочков на открытом воздухе обязательно дополняют трубой для выведения клубов дыма,
навесом или небольшой крышей, а ещё столешницами.

Плюсы и минусы мангала из


кирпича

Хозяева дач, построивших на загородном участке кирпичное сооружение, на
котором готовят шашлыки, обнаружили у него следующие преимущества:

  • долгий срок службы и невосприимчивость к различным факторам, вызывающим порчу мангала, ведь правильно сделанный
    мангал не ржавеет и не теряет свой вид, как это происходит с металлическим ящиком для жарки мяса;
  • мангал сохраняет внутри жаровни тепло, полученное сжиганием дров, поскольку кирпичные стены не выпускают
    нагретый воздух, тем самым способствуя распределению тепла по всей зоне, где жарится и не подгорает шашлык;
  • экономный расход дров и угля, так как кирпич удерживает тёплый воздух, не позволяя полученной в жаровне
    температуре опускаться ниже;
  • незначительные траты на строительство, ведь искусственные камни правильной формы — материал недорогой, и работа
    с ним довольно бесхитростна, чего нельзя сказать о металле;
  • готовое приспособление становится хорошим дополнением к остальным постройкам, имеющим на дачном участке, и
    украшает двор.

Конструкция, предназначенная для приготовления мяса и сооружённая из кирпичей,
характеризуется и некоторыми недостатками:

  • мангал из кирпича может показаться огромным, к тому же его, в отличие от металлического приспособления, не
    получится никуда передвинуть;
  • жаровня из кирпичей отличается большими размерами, поэтому под неё необходимо приспосабливать обширную
    площадку;
  • приспособление сооружается не из обычных, а из специальных шамотных и керамических кирпичей.

Мангал, который всегда будет стоять на одном и том же месте, следует возводить
поодаль от дачи и других деревянных построек, всё-таки приспособление для жарки шашлыков — это объект с открытым
пламенем. Кирпичной жаровне разумнее отвести отдельный участок в специальной зоне отдыха, например, в беседке. Там
ему не грозит порча дождём или снегом, к тому же рядом с мангалом из кирпичей, сидя за столом, могут спокойно
расположиться гости.

Варианты мангалов из кирпича на фото

Мангал, похожий на печь
Оригинальное соружение
Простой вариант
жаровни

Пошаговая инструкция кирпичного мангала

Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.

Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.

Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.

Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.

Делаем фундамент

Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид

Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.

А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.

После того, как бетон полностью застыл, можно приступать к кладке кирпича.

Кирпичная кладка

Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.

Ниже на рисунках показана порядовка кирпича.

При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.



После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.

Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).

 Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.

Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.

Оптимальная высота топки составляет 10 кирпичных рядов или порядка 0,7 м. Дно топки необходимо обработать листовым металлом. На верху сооружения необходимо сделать бетонное перекрытие с 1 рядом кирпича.

Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться  с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:

Но если вам хочется дизайна, то можно предложить и такие модели.



Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

  1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
  2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

  • Вода.
  • Речной или мелкий горный песок.
  • Желательно жирная глина.
  • Цемент.
  • Соль.
  • Строганная доска.
  • ведро 10 л и банка 1 л.
  • Сито для просеивания с размером ячеек 1,5×1,5 мм.
  • Сито с широкими ячейками 3×3 мм.
  • Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание!
На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

.

Первые ряды

Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Барбекю заморское название близких сердцу вещей

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Как изготовить мангал из кирпича своими руками чертежи и фото, проектирование и расчеты


Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

  • песок;
  • камень;
  • бетонная плита;
  • брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия.

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

  • компостные кучи;
  • сооружения санитарного и технического назначения;
  • контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

  • дизайн конструкции;
  • характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
  • размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению.

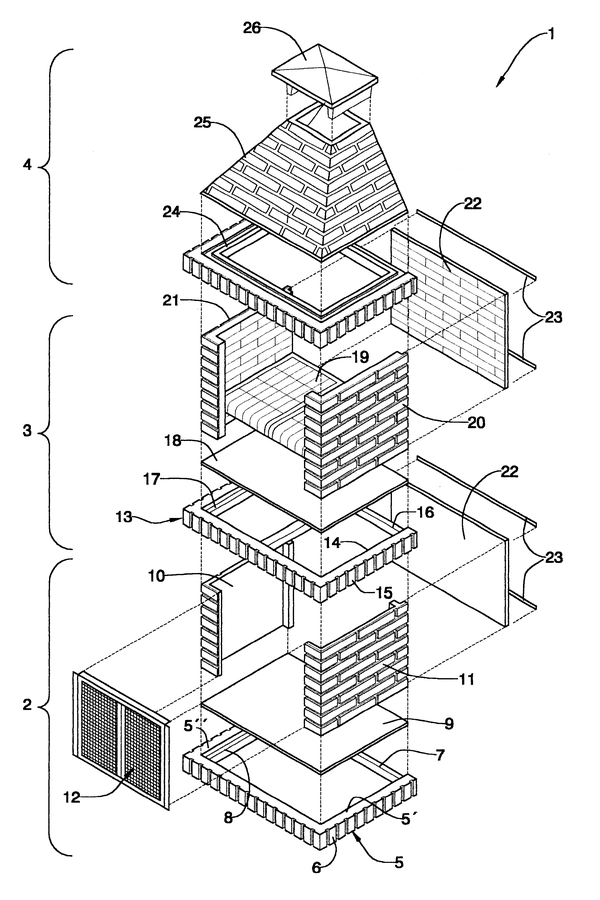

Схема мангала из кирпича

Барбекю из кирпича своими руками: пошаговая инструкция, чертежи

Каждый владелец частного дома или дачи старается отвести место для отдыха, где предусматривается возведение центрального элемента зоны отдыха – барбекю из кирпича. Несмотря на это, такая печь может располагаться отдельно, за пределами зоны отдыха. В связи с этим, можно говорить о различных конструкциях, а также функциях.

Содержание

  • 1 Особенности конструкции
    • 1.1 Разновидности конструкции
    • 1.2 Конструкционные решения
  • 2 Постройка фундамента
    • 2.1 Подготовительные работы
    • 2.2 Какой бетон лучше использовать
    • 2.3 Приготовление бетона и заливка фундамента
  • 3 Порядовки
  • 4 Используемый кирпич, кладочный раствор и прочие материалы
  • 5 Процесс кладки кирпича
  • 6 Временная барбекюшница из кирпича
  • 7 В заключение

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Постройка фундамента

Еще на этапе проектирования следует учесть тот факт, что плита должна возвышаться над уровнем грунта на высоту не меньше 50 мм.

Если это не комплекс, а отдельная печь барбекю, то толщина плиты может быть не больше 100 мм. При более внушительных размерах, лучше провести специальные расчеты, учитывая вес конструкции, а также характер грунта. Не исключено, что потребуется основание толщиной не меньше 150 мм.

Поэтому наилучший вариант – это залить фундамент в виде плиты самостоятельно, учитывая размеры будущей печи. Площадку перед барбекю можно выложить тратуарной  плиткой, какая использовалась для укладки на участке дорожек.

Подготовительные работы

Закладывание бетонного фундамента связано с рядом подготовительных операций:

  1. С помощью кольев и веревки размечается место под фундамент.
  2. Снимается верхний слой грунта, глубиной порядка 30 см.
  3. Дно ямы выравнивается и трамбуется.
  4. Устанавливается опалубка из обрезной доски или плит OSB.
  5. Засыпается слой щебня и слой песка, толщиной до 20 см, затем выравнивается и трамбуется, полив сверху песок водой.
  6. Укладывается слой изоляции, используя для этого рубероид.
  7. Формируется сетка из арматуры, при этом ее размеры должны быть меньше основания миллиметров на 50 по всем сторонам.

Какой бетон лучше использовать

В зависимости веса всей конструкции выбирается марка бетона. Для легких конструкций достаточно бетона марки М200 – М250, а для тяжелых конструкций лучше воспользоваться бетоном М300.

Для отдельно стоящей печи барбекю достаточно бетона марки М200. В случае строительства печного комплекса, марку бетона лучше поднять до М250 или М300. Естественно, что увеличение марки бетона связано с увеличением расхода цемента, но если на первое место выходит надежность, то экономия не уместная.

Изготовление бетона своими руками связано с точными подсчетами количества составляющих элементов. Взяв за единицу измерения ведро и наполнив его цементом марки М400, пропорции остальных элементов будут следующими:

  • Бетон марки М200: щебня понадобится 4,9 ведра, а песка – 3,2 ведра.
  • Бетон марки М250: щебень – 3,9 ведра, а песка потребуется 2,4 ведра.
  • Бетона марки М300: щебня нужно 3,7 ведра, а песка нужно 2,2 ведра.

Если взять нормативные документы, то в них более точно указано, сколько и чего необходимо для приготовления бетона той или иной марки. Основное условие получения бетона заключается в использовании качественных компонентов:

  • Вода чистая из водопровода.
  • Песок используется либо речной, либо мытый, без глины.
  • Щебень из гранита.
  • Цемент свежий, который хранился не больше месяца.

Приготовление бетона и заливка фундамента

Естественно, что приготовление больших объемов бетона требует использования бетономешалки, так как вручную это сделать весьма проблематично. Сначала в бетономешалке перемешиваются сухие составляющие, а затем добавляется необходимое количество воды.

Очень важно, чтобы фундамент был залит в течение одного рабочего дня, не допуская образования холодных швов, которые делаю конструкцию ненадежной. Каждый очередной слой бетона необходимо уплотнить, чтобы в теле плиты не образовались воздушные промежутки.

Чтобы основание получилось качественным, бетон должен созревать правильно, с учетом технологии, поэтому на протяжении первой недели плиту поливают водой, время от времени и держат ее накрытой пленкой или мешковиной.

Порядовки

Печь барбекю, как и любая конструкция из кирпича, требует грамотного подхода к структуре порядовки. Сложность связана с наличием дымохода и необходимости в регулировке тяги. Можно смело говорить о сходстве печи барбекю с камином или с русской печкой. Рассчитать порядовку, не имея опыта, довольно сложно. Чтобы этого не делать, можно обратиться за помощью к Интернету, где можно найти любую конструкцию, любого размера и с набором функций. Вниманию предлагается:

  • Маленькая печь.
  • Барбекю с поленицей.
  • Барбекю с казаном.

Используемый кирпич, кладочный раствор и прочие материалы

Чтобы сложить печь барбекю, понадобится кирпич обыкновенный и кирпич шамотный, устойчивый против высокой температуры. Из шамотного кирпича выкладывается топка и дымоход.

Топка выложена из шамотного кирпича

Обычный кирпич служит для того, чтобы выложить корпус печи. Рассчитывая количество кирпича, необходимо учитывать данный фактор.

Важно знать! Обычный кирпич характеризуется стандартными размерами 250х120х65 мм, если не брать во внимание, что может быть двойной или полуторный формат. Шамотный кирпич может иметь различные размеры.

Наиболее близким по размерам, если его сравнить с обычным кирпичом, считается шамотный кирпич марки ШБ-8. Его размеры 250х124х65 мм, поэтому лишние 4 мм можно компенсировать за счет разности ширины швов. Остальные марки имеют существенные различия в размерах по сравнению с обычным кирпичом.

Шамотный кирпич

Очень важно приготовить правильно кладочный раствор для печи, так как обычный раствор не подходит, поскольку печь работает в условиях повышенных температур. Несмотря на требования, такой раствор без проблем можно приготовить самостоятельно, главное – это придерживаться правильного соотношения глина/песок:

  • При использовании тощей глины – 1:1.
  • При использовании глины средней жирности: 1:1,5.
  • При использовании жирной глины – 1:2,5.

Для приготовления качественного кладочного раствора, глина замачивается в воде за сутки до ее использования, после чего к ней добавляется просеянный песок, и смесь тщательно перемешивается до однородной массы. Консистенция раствора будет правильной, если он начинает «сползать» с мастерка, перевернутого градусов на 45.

Кладка обычного кирпича осуществляется с помощью обычного цементно-песчаного раствора.

Важный момент! Чтобы не иметь проблем с кладочным раствором, достаточно приобрести в магазине готовые кладочные растворы в сухом виде. Перед началом работы их просто готовят, добавив нужное количество воды.

Металлический уголок также можно считать основным строительным материалом, так как с его помощью формируются своды топки и поленицы, а также рабочая поверхность столешницы, если она делается из кирпича.

Остальные элементы печной конструкции, в том числе и решетку для барбекюшницы, можно приобрести по мере необходимости, хотя лучше будет, если они всегда будут под рукой. Поскольку такие элементы, как дверки печи и поддувала, колосники, варочная поверхность, заслонки различные сделаны из металла, то у них разная степень расширения, если их сравнить с кирпичом. Чтобы не было проблем, все эти элементы вмуровываются с использованием асбестового шнура. С помощью этого шнура формируется зазор, величиной до 5 мм, между металлическими изделиями и кирпичом.

Процесс кладки кирпича

Для кладки кирпича потребуется определенный набор инструментов, таких как:

  • Строительный уровень, отвес, угольник.
  • Шнур.
  • Шаблоны для формирования кладочных швов.
  • Кельмы.
  • Киянки.
  • Кирка, а также болгарка.
  • Расшивка.

Первые ряды выкладываются насухо. Определяются размеры шамотного кирпича, по сравнению с размерами обычного кирпича. Если необходима подрезка (подгонка), то ее осуществляют с помощью болгарки.

После этого можно приступать к кладке кирпича. Обычный кирпич перед кладкой необходимо увлажнить. Для этого его на пару минут опускают в ведро с водой. Если шамотный кирпич подгоняется, то его кладут обрезанной стороной наружу, а целой стороной в топку. В процессе кладки необходимо контролировать уровень, как по горизонтали, так и по вертикали. В обязательном порядке кладка осуществляется с перевязкой швов.

После окончания кладки печи барбекю, ее оставляют на неделю, чтобы она подсохла естественным образом. После этого печь следует протапливать на протяжении недели.

Вариант небольшой печи барбекю для начинающих.

Мангал + казан из кирпича своими руками. Как сделать барбекю своими руками.


Watch this video on YouTube

Временная барбекюшница из кирпича

Без особых усилий можно соорудить на даче временную печь барбекю из кирпича, без применения раствора. Кроме этого, для подобных целей подойдет обычный кирпич. Поскольку очаг открытый, а зазоры очень маленькие, то тепловой режим будет таким, что высокие температуры не причинят вреда такой печи.

Временное барбекю сооружается таким образом:

  1. На земле подготавливается ровная площадка, без снятия плодородного слоя, но растительность лучше удалить, а площадку утрамбовать.
  2. Понадобится гидроизоляционный слой из пары слоев рубероида.
  3. Выкладывается первый ярус кирпичей, придерживаясь минимальных зазоров.
  4. Второй ярус укладывается так, чтобы была перевязка с первым ярусом.
  5. По такой же схеме выкладываются последующие ряды кирпичей. Высота кладки должна быть такой, чтобы барбекюшницей было удобно пользоваться. Достигнув оптимальной высоты, на кирпичи укладывается лист из металла, который в дальнейшем послужит в качестве поддона для углей.
  6. После этого, со всех сторон, по такой же технологии выкладываются стенки печи в 2 кирпича. В завершение укладывается и закрепляется решетка.
  7. Затем высота печи увеличивается еще на пару кирпичей.

Такая печь барбекю выкладывается за пару часов, а разбирается еще быстрее. Это неплохой вариант для дачи или для частного подворья.

Проекты барбекю из кирпича (фото).

В заключение

Каждый стремится к тому, чтобы у него на даче или в частном дворе было отведено место для отдыха. Какое же место для отдыха, если оно не оборудовано мангалом или печью барбекю, а то и целым печным комплексом под крышей, где можно всегда приготовить для гостей любое блюдо, не говоря уже о шашлыках или мясе, приготовленном на барбекюшнице. Естественно, что печной комплекс потребует больших затрат, тем более что его построить не так просто, а вот выложить небольшую печь не составит большого труда и больших капитальных вложений.

Если говорить о большинстве частных домовладений с приусадебными участками, а также большинстве дачных участков, то они не отличаются наличием больших площадей, поэтому постройка даже примитивной барбекюшницы вызывает массу проблем. Возвести что-то солидное, с набором множества функций, могут только те хозяева, которые не испытывают проблем с определением места для отдыха, построив беседку, а в ней разместив весь печной комплекс. Как правило, многие владельцы участков рады самым примитивным устройствам, для приготовления шашлыка и других блюд.

Ошибки начинающих каменщиков в кирпичной кладке — [masterkladki]


Watch this video on YouTube

Барбекю из кирпича своими.

Барбекю из кирпича. Как красиво отделать барбекю из кирпича

Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)



Отправим материал вам на e-mail

Трудно представить себе отдых в загородном доме без жареного на углях мяса. Металлические мангалы, бесспорно, − удобные и недорогие конструкции. Но как бы бережно вы к ним ни относились, любой металл со временем прогорает, и придётся задумываться о новой покупке. Кроме того, металлический мангал нужно убирать после использования, чтобы охотники за чужим добром не позарились на него в ваше отсутствие. Самый правильный и разумный выход – построить на даче барбекю из кирпича. Редакция сайт собрала для вас, на наш взгляд, самые интересные идеи готовых проектов, а также подробную инструкцию по строительству от фундамента до наружной отделки.

Красивая печь барбекю станет украшением вашего двора

Главное в конструкции садовой жаровни – правильное распределение тепла. Для этого барбекю и мангал из кирпича имеют три вертикальные стенки и дымоход для вытяжки продуктов горения. Жар от топлива устремляется вверх, в вытяжку, так что работать у такого мангала – одно удовольствие. Такие садовые печи долго держат тепло, так что вы сможете поджарить не одну партию мяса, пока угли остывают.

Это всё о практической стороне дела. А ведь есть и сугубо эстетическая – подобные конструкции, выполненные своими руками, могут стать настоящим украшением зоны отдыха на вашем участке. Здесь главное – соблюдать разумные пропорции и правильно сочетать архитектуру сооружения с общим дизайн-проектом усадьбы. Самым популярным на сегодняшний день является кантри-стиль, сочетающий в себе деревенскую простоту и практичность с основательностью и особой эстетикой. Натуральный камень в отделке и мощные навесы, способные скрыть от непогоды, – вот основные признаки этого стиля.

Посмотрите на фото, как могут выглядеть барбекюшницы из кирпича.



Плюсы и минусы кирпичных барбекюшниц

Скептики могут возразить: зачем затеваться с таким затратным и тяжёлым строительством, когда гораздо легче обойтись мангалом заводского изготовления из толстостенного металла? Давайте рассмотрим все «за» и «против» кирпичного садового камина.

ПреимуществаНедостатки
Длительный срок эксплуатации – такие мангалы не ржавеют и не прогорают.Основательная конструкция занимает много места, требует выделения отдельной площадки, безопасной для работы с открытым огнём.
Отличное сохранение тепла, что позволяет экономно расходовать топливо и равномерно прожаривать мясо.Кирпичный мангал не мобилен, его нельзя переместить.
Возможность включения конструкции в общий архитектурный ансамбль, достойное оформление зоны отдыха.Для строительства барбекюшницы требуется особый жаростойкий материал.
Возможность строительства своими руками и вариативность отделки.

Размеры барбекю из кирпича напрямую зависят от ваших потребностей. Чертежи и фотографии самых различных конструкций несложно найти в интернете, не составит труда подобрать вариант, подходящий именно для вашего двора.


Статья по теме:

Барбекю-комплекс из кирпича: габариты и конструкция

Если вы запланировали строительство уличного барбекю из кирпича, есть смысл рассмотреть комплексную конструкцию. В неё можно включить рабочие поверхности для расстановки посуды и разделки мяса, дровницу для хранения топлива, казан, дополнительные приспособления для копчения мяса и рыбы.

Ориентироваться можно на следующие габариты:

  • минимальная ширина печи – 60 сантиметров, оптимальная – 80. Размеры во много зависят от используемого кирпича;
  • высота расположения гриля – 70 сантиметров. Эти параметры могут корректироваться под ваш рост;
  • сама печь, место для топлива располагаются в 10 сантиметрах ниже гриля;
  • высота барбекюшницы – не менее 2 метров, а с учётом дымохода – все 3.

Это размеры самой простой конструкции. Прибавьте к ним столешницы и другие необходимые вам приспособления, и получите общие размеры комплекса.

Как правильно выбрать место для барбекю-конструкции

Месторасположения – важный момент в строительстве комплекса барбекю. Есть несколько советов по подбору территории:

  • печь с открытым огнём нельзя строить вблизи деревянных построек и других легковоспламеняющихся объектов;
  • расположение комплекса лучше выбирать вдали от дома, чтобы дым и ароматы пищи не шли в открытые окна;

  • дым от печи не должен беспокоить ваших соседей, в противном случае ваши планы на шашлык могут быть сорваны приездом пожарной команды.

Если суммировать эти требования, получается, что самый хороший вариант расположения барбекюшницы – задний дворик с подветренной стороны.

Статья по теме:

Проекты барбекю из кирпича: популярные модели

Любая стройка начинается с проекта. Нельзя обойтись без него и в этом случае. Эскиз вашего будущего комплекса нужно превратить в порядовку. Это непросто, поэтому для начинающих мастеров лучшим советом будет воспользоваться чертежами и фотографиями проектов барбекю из кирпича с готовой порядовкой. Так, будет просто представить себе расположение каждого кирпичика. Бесплатно такие чертежи для изготовления барбекю из кирпича своими руками можно встретить на многих ресурсах. Мы отобрали для вас несколько для примера.


Как построить печь барбекю из кирпича своими руками

Казалось бы, постройка мангала – дело простое. Тем не менее, подойти к нему стоит со всей ответственностью. От вашего подхода будет зависеть долговечность сооружения. Правильно подобранный материал и устойчивая конструкция, хорошая отделка – всё это составляющие успеха.

Выбор материала и необходимые инструменты

Для сооружения фундамента вам потребуется цемент, песок и гравий или щебёнка. Армирование фундамента выполняется с помощью металлической арматуры. Для печи, помимо кирпича, потребуется купить лист нержавейки, металлический поддон, черепицу для крыши, металлический уголок и деревянный брус.

А теперь о том, какой кирпич использовать для барбекю. Имейте ввиду: мангал можно строить только из специального, огнеупорного кирпича, а такими качествами отличается далеко не всякий строительный материал.

Для строительства барбекю годится только шамотный или керамический кирпич. Из шамотного обычно делают саму топку, а керамический используют для возведения трубы. Главные требования к кирпичу для мангала:

  • плотность кирпича в технической документации – от 20 до 100 единиц;
  • морозоустойчивость (помечена в документах буквой F) – от 30 до 300;
  • кирпич не должен иметь трещин, сколов или других видимых дефектов;
  • пористость материала должна быть невысокой, а окраска − равномерной.

Можно быстро проверить кирпич прямо на складе: стукните по нему молотком. От хорошего цельного кирпича инструмент отскочит. Плохое качество сразу «всплывёт» трещинами.

Для работы потребуются обычные инструменты каменщика: лопата и корыто для приготовления связующей смеси, мастерок, строительный уровень, инструмент для расшивки.

Основы составления своими руками чертежа барбекюшницы из кирпича

Всё зависит от того, собираетесь ли вы построить просто печь с вытяжкой или соорудить вокруг неё беседку. Если речь пойдёт только о мангале, то сойдёт и примитивный чертёж с расчётом размеров. Следует отталкиваться от габаритов строительных материалов. Высота фундамента – обычно 3-40 сантиметров, габариты – один квадратный метр. Под жаровней обычно планируют дровницу. Гораздо сложнее, если вы планируете барбекю из кирпича в беседке. Здесь придётся начать с планировки самого навеса, расчётов его площади и места размещения жаровни.

Перед мангалом должен быть метр свободной площади, чтобы было удобно готовить. Ещё нужно продумать, где будет располагаться стол, и запланировать место для выдвигания стульев.

Пошаговая инструкция по строительству печи барбекю с духовкой и разделочным столиком

Разберём, как самостоятельно создать монолитную барбекюшницу из кирпича с разделочным столиком.

ИллюстрацияОписание действия
Работа начинается с определения места и разметки участка под комплекс барбекю. После разметки выберите землю примерно на 20 сантиметров и установите бортики для заливки.
Заполните приготовленное место щебнем и подготовьте армированный каркас для заливки.
Залейте подготовленную площадку бетоном. Используйте для заливки качественный цемент марки не ниже 300.
Нижнюю часть барбекюшницы можно сложить и из пеноблоков. Они не будут подвергаться нагреву, так как непосредственно не контактируют с жаровней.
Автор этого проекта использовал оригинальную идею − применил для заливки основания жаровни волновой шифер. Сделал к нему бортики и закрепил на растворе прямо на кладку основания.
Залейте основание бетонным раствором и подождите несколько дней, пока он не станет.
Для жаровни нужно изготовить металлический поддон из толстостенной стали.
Небольшую духовку для приготовления выпечки на открытом огне можно сделать из старого газового баллона.
После установки печки можно разметить место для жаровни и приступить к кладке её стенок.
Последовательно выполняйте кладку. Кстати, заднюю стенку можно сделать из менее «нарядного» кирпича, так как она всё равно почернеет от дыма уже после первого приготовления пищи.
Для установки дымоходной трубы постепенно сужайте кладку кверху.
Дымоходную трубу можно приспособить из бетонной трубы или старой металлической бочки.
Разделочный столик выложите керамической плиткой. Такую поверхность будет удобно вытирать.
Нижнюю часть конструкции нужно закрыть. Для этого сделайте деревянные дверцы.
Установите дверцы и разместите внутри дрова и необходимый инвентарь для приготовления пищи: противни, решётки и так далее.
Установите над жаровней решётку для мяса. Для установки решётки в процессе кладки нужно вывести металлические штыри, на которые она будет опираться.
Наслаждайтесь процессом. В таком комплексе можно и пироги приготовить, и запечь мясо и овощи.
Видео: пошаговая кладка барбекю из кирпича

Как красиво отделать барбекю из кирпича

Оформление комплекса барбекю может быть очень разнообразным. Вы можете использовать натуральный камень, он выглядит очень колоритно на фоне сада. Популярностью пользуется плитка, цветные кирпичи, оштукатуривание и использование настоящих изразцов.

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

  1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
  2. плита традиционно располагается на 10 см ниже уровня гриля;
  3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).


В списке материалов для основных работ должны быть:

  • шамотный и облицовочный кирпич;
  • глиняный и обычный раствор;
  • пруток из металла d-30 мм;
  • лист из стали 5 мм;
  • дверцы для топки и поддувала;
  • колосниковая решетка.

А для обустройства основания:

  • строительная смесь;
  • арматурные прутья;
  • доски для сооружения опалубки;
  • щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и , чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.


Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

  1. равномерная обработка пищи;
  2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
  3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал :

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

  • барбекю-камин;
  • барбекю-гриль;
  • многофункциональное сооружение;
  • барбекю с одни очагом;
  • барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс . Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.

В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Инструкции к постройке таких фундаментов вы найдете в нашем разделе « «.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.

Приступаем непосредственно к кладке мангала.

Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.

После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.


Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.

Продолжаем выкладывать мангал барбекю.


Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.

Продолжаем кладку.


После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.


Сделать такие перемычки можно несколькими способами.

Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.


Во-вторых, можно использовать металлические уголки.

В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.


Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.

Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.

Такая полочка не заметна глазу, надежна и красива.


Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель . Швы делаем как можно тоньше, примерно 3-4 мм.

Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.

На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.

Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.

Продолжаем выкладывать стенки мангала.


Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.

Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.

Кладем следующие ряды печи барбекюшницы.


Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.


Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.


Арка собрана, продолжаем выводить стенки мангала барбекю.

Не забывайте проверять вертикальность кладки.


Подходим к моменту сооружения дымосборника.

Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.

Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.


Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.

Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).

Так выглядит дымосборник без подрезанных кирпичей изнутри.


Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.

После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.

Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мангал (гриль) — барбекю из кирпича своими руками. Пошаговая видео инструкция.

При устройстве капитальной кирпичной печи в летней кухне следует помнить, что любая печь повышает пожароопасность и требует соблюдения всех норм и правил строительства. Это означает, что для ее сооружения необходимо использовать специальный огнеупорный шамотный кирпич, который устойчив к высоким температурам, но при этом является превосходным теплопроводником, достаточно быстро прогревая помещение. Важно правильно устроить вентиляцию печи. Необходимо на этапе сооружения фундамента в отведенном под печь месте выложить эту зону кирпичом. Также в дальнейшем при возведении крыши обязательно надо предусмотреть установку вытяжной трубы для удаления из пространства рабочей зоны жара и дыма и т. д.

Печь-барбекю на электричестве
Печь-барбекю на газе

Печь-барбекю топиться углем
Печь-барбекю топиться дровами

Печь-барбекю может работать на электричестве, газе или топиться углем и дровами. Внешне она очень похожа на камин с топочным отделением, которое обычно находится на уровне пояса человека. Для барбекю в требуется усиленный фундамент, а также важно правильно установить вытяжку, через которую будет удаляться жар и дым.

Печь-барбекю с варочной панелью на фото

Печь-барбекю может иметь разную комплектацию — в нее могут входить обыкновенная варочная панель или духовка, гриль или барбекю, столешница, место для дров и хранения посуды. Есть такие конструкции, включающие не только мангал, но и тандыр, казан, коптильню и другие элементы.

Если нужна многофункциональная большая печь-барбекю, лучше прибегнуть к помощи профессионалов, а вот небольшую печку вполне можно построить своими руками.

Вариантов сборных мангалов и кирпичных печей много. Ориентируясь на представленные модели, можно соорудить и что-то по собственному проекту. Главное — правильно все устроить, чтобы свести к минимуму опасность возгорания, особенно при строительстве стационарной кирпичной печи внутри помещения.

Самодельный барбекю из кирпича – это более солидный вариант стационарного мангала для обустройства летней кухни.

Печь-барбекю на фото

Он станет ее отличным украшением и, конечно, позволит приготовить более вкусную и разнообразную пищу. Перед тем, как построить барбекю из кирпича, нужно знать, что он тоже называется «мангал», и в стандартном плане конструкции должен включать три отсека.

Конечно, строительство такого мангала обойдется дороже, но на кирпичах мясо получается намного вкуснее и полезнее. Долговечный и качественный кирпич стоит достаточно дорого, но можно сэкономить, выполняя все работы по сооружению мангала самостоятельно. В данном случае будет описываться наиболее простой вариант кирпичного мангала, который вполне по силам построить самостоятельно, даже не имея большого опыта.

Представленный вариант того, как построить барбекю из кирпича своими руками можно изменить, используя собственные размеры деталей или добавив в конструкцию какие-то дополнительные функциональные элементы. Можно соорудить навес над печью-барбекю для защиты от дождя, а рядом устроить столовую под деревом либо установить такую печь внутри летней кухни или снаружи неподалеку от нее.

В последнем случае в самой летней кухне будут располагаться весь необходимый кухонный инвентарь, а также мойка и холодильник. Располагать печь-барбекю снаружи летней кухни даже удобнее — меньше опасность пожара, на открытом воздухе не так жарко будет готовить в печи, а также и внутри летней кухни будет сохраняться прохлада, если только не планируется ее зимнее использование — тогда, естественно, печь устанавливается внутри.

Для начала надо выбрать удобное место для печи-барбекю. Если она будет устраиваться снаружи, необходимо, чтобы расстояние от печи до дома или кухни не было большим, поскольку во время приготовления блюда придется постоянно что-нибудь приносить из кухни — посуду, воду и т. д.

Выбирая конструкцию барбекю, необходимо обратить внимание на стиль, наиболее подходящий к архитектуре всех строений на участке. Обязательно надо заранее определить размер и дизайн печи, где она будет размещаться (на открытом пространстве или внутри летней кухни), какой требуется под нее фундамент (в зависимости от составных частей конструкции).

Также на подготовительном этапе необходимо продумать футеровку топки, учесть форму и высоту дымохода, будет ли печь снабжена дополнителъно духовкой или коптильней, какое топливо планируется использовать (уголь, дрова, электричество, газ).

Вопросов действительно много — требуется ли постройка навеса, защищающего печь от дождя, наличие дополнительного стола и ветрозащиты. А также, какой облицовочный материал будет использоваться, следует ли устанавливать отражатель тепла и поддон под уголь, какова будет конструкция вертела, решетки или жаровни, будут ли вставки из чугуна.

Все это необходимо продумать заранее и потом обязательно нарисовать общий вид барбекю с прорисовкой отдельных деталей и указанием их размеров. Также следует заранее найти место для размещения полок, поскольку они должны хорошо вписываться во внешний вид барбекю. Необходимо еще предусмотреть место для хранения посуды и запасов угля или дров.

Решетка для печи-барбекю
Решетка для печи-барбекю

При составлении плана-схемы барбекю в первую очередь надо учесть, что конструкция должна быть устойчивой. Также важно правильно расположить для приготовления барбекю (для жаренья). Она должна находиться на такой высоте, чтобы было максимально удобно заниматься приготовлением пищи. Обычно решетка устанавливается на высоте 9-10 рядов кирпичной кладки.

Если решетка расположена слишком низко, придется наклоняться во время приготовления пищи, что очень неудобно. А если поставить решетку слишком высоко, придется высоко тянуться, и при этом лицо постоянно будет находиться близко к горящим углям.

Решетку и поддон под угли необходимо устанавливать на кирпичные выступы или на металлические стержни. Они должны быть съемными, поскольку их надо периодически чистить от ржавчины, а на зиму убирать на хранение в дом.

В барбекю можно использовать обычную решетку для кухонной плиты. При этом надо учитывать, что она должна быть большего размера, чем очаг с горящими углями, чтобы готовые барбекю можно было сдвинуть в сторону рядом с очагом, но в то же время поддерживать их в горячем состоянии. Решетку для жаренья нужно обязательно защитить от ветра. Под ней должна располагаться еще одна решетка, с более мелкими ячейками, на которой будут находиться горящие угли, а под ней поддон, в который будут падать перегоревшие угольки.

Посмотрите, как обустроить барбекю из кирпича своими руками на видео, где представлены все виды производственных элементов и даны советы мастеров:

Схема, кладка и порядовка барбекю из кирпича своими руками

Кладка барбекю из кирпича состоит из нескольких этапов — выбора места, составления плана-схемы барбекю, сооружения фундамента, возведения кирпичной кладки с установкой всех деталей конструкции, сооружения трубы, облицовки и оформления строения.

Для кладки барбекю из кирпича своими руками с тремя отсеками потребуются следующие материалы и инструменты:

  • песок;
  • цемент;
  • гравий;
  • арматурная сетка;
  • кирпич;
  • керамическая плитка;
  • мастерок.

В настоящее время можно купить уже готовые наборы для обустройства печи-барбекю. В стандартный набор входят собственно гриль-барбекю, поддон под древесный уголь и крепежные детали. Эти наборы можно использовать при строительстве барбекю из кирпича своими руками.

Каким будет фундамент печи, зависит от ее размера. Схема барбекю из кирпича своими руками допускает, что можно сделать бетонный ленточный фундамент, а для более массивного сооружения потребуется плиточный.

Фундамент полностью застывает примерно через 2 недели после заливки бетона, и только после этого можно приступать к строительству непосредственно мангала.

Сначала поверх фундамента нужно уложить 2 слоя рубероида, чтобы защитить конструкцию от влаги, после чего можно приступать к кладке печи из кирпича. В данном случае рассматривается вариант стандартного мангала, состоящего из трех отсеков. Из кирпича придется выкладывать фигуру в форме буквы «Ш» с 4 перегородками. Какая получится барбекю из кирпича, порядовка и схема может показать заранее, при внимательном рассмотрении плана строительства мангала.

Ряды нужно выкладывать в определенной последовательности — каждый следующий ряд смещать по отношению к предыдущему в шахматном порядке. Это так называемая кладка в полкирпича, которая должна обеспечить необходимую связку кирпичной кладки. Еще до начала кладки нужно натянуть шнуры, обозначающие положение будущей стенки барбекю, и с помощью мастерка нанести слой раствора. Сделать это нужно вдоль одной из стен. Затем на растворе следует сделать небольшие бороздки и приступить к кладке первого ряда кирпичей, проверяя его с помощью горизонтального уровня.

Всего потребуется выложить 8 таких рядов. Если в 3-м отсеке планируется разместить раковину, в 6-м ряду нужно оставить отверстие под слив.

Сначала необходимо построить перекрытия, объединяющие два соседних отсека будущей конструкции. Для этого требуется отрезать металлические уголки нужной длины и положить их сверху, а потом сделать такое же, но уже сплошное перекрытие из кирпичей в один ряд. Для кладки 2-го слоя обязательно нужно использовать жаропрочную глиняную смесь, предназначенную для печей и жаровен, поскольку сделать надежный мангал на одном лишь цементе невозможно.

ШАГ №1
ШАГ №2

ШАГ №3
ШАГ №4

ШАГ №5
ШАГ №6

Самый сложный этап работы — кладка непосредственно самой печи. Это может быть обыкновенная прямоугольная прямоточная печь без поддувала. Толщина ее задней стенки должна быть в три кирпича. Спереди необходимо оставить место для дверцы. С той стороны, где печь будет примыкать к жаровне, следует оставить отверстие в два кирпича.

Для решетки для жаренья и поддона для углей необходимо сделать выступы. При сооружении барбекю из кирпича своими руками порядовка играет очень важное значение. При кладке 5-го ряда нужно сформировать опорный выступ, а далее 6-й ряд кирпичей класть поперек — весь ряд кирпичей должен выступать и с одной и с другой стороны стенки. Следующие три ряда опять нужно класть в полкирпича. Таким образом, формируются выступы для решетки и поддона.

Иногда случается, что нет поддона нужного размера, который подходил бы по ширине кирпичных выступов, и тогда для его поддержания можно использовать металлическую полочку.

Потом 10-м рядом надо соорудить еще один выступ и сверху добавить еще три ряда по методу ложковой перевязки — это окончание основной части барбекю.

Если в устройстве печи будут использоваться металлические стержни для опоры барбекю, то во время кладки между 6-м и 7-м рядами надо выложить эти металлические стержни во всех трех стенках. Делать это следует таким образом, чтобы стержни выступали из стенок на 70-75 мм и на них можно было установить решетку с поддоном.

Стержни нужно продолжать укладывать до 10-го ряда в каждом последующем. Это требуется для того, чтобы устанавливать решетку для жаренья на необходимой высоте.

После этого остается лишь выложить прямоугольную жаровню и сделать трубу любой формы. Такая порядовка барбекю из кирпича применяется во всех без исключения подобных конструкциях.

Также необходимо устроить рабочую поверхность барбекю. Самым простым способом является сооружение невысокой — высотой в 6 рядов — стенки из кирпича.

Эту постройку нужно делать на отдельном ленточном фундаменте, который заливается параллельно боковым стенам. Такая небольшая стенка называется плинтусной. Выкладывать ее нужно так, чтобы кирпич ложился тычком.

После этого нужно вырезать фанерный лист и уложить его между выступом боковой стены и плинтусной стенкой. На лист следует настелить доски и покрыть их черепицей или керамической плиткой. Для покрытия рабочей поверхности можно использовать даже обычную тротуарную плитку.

Советы мастера

После завершения строительства барбекю и его рабочей поверхности необходимо приступить к обработке всех швов. Для этого используется цементный раствор, которым нужно заполнить все швы и тщательно втереть. Прежде чем раствор застынет, необходимо провести по швам расшивкой, чтобы придать им закругленность. Если в распоряжении мастера нет расшивки, можно сделать это с помощью обычного обрезка садового шланга.

Если плинтусная стена будет связываться с основным сооружением, то до шестого ряда конструкцию надо построить в виде буквы «Е», а далее продолжать кладку боковых и задней стенок самого барбекю. В итоге под решеткой с поддоном образуется ниша, которую потом можно использовать для хранения древесного угля или дров. Если этот проем оборудовать дверцей с ручкой, здесь вполне можно будет хранить посуду.

На этом основная функциональная часть печи будет построена, а далее конструкцию можно по желанию дополнить различными полочками и прочими элементами, декорировать по своему усмотрению и т. д.

Построенная печь должна «отстояться» в течение нескольких дней для полного затвердения раствора. Если в ней развести огонь до полного высыхания раствора, ее стены могут растрескаться.

В дальнейшем при эксплуатации печи необходимо после каждого приготовления пищи чистить барбекю, чтобы не накапливались грязь и жир, иначе в дальнейшем придется чистить печь капитально.

Строительство печи для барбекю с мангалом из кирпича своими руками (с фото)

Строительство барбекю из кирпича не обязательно всегда связано с монолитным возведением всех конструкций. Можно построить печь для барбекю из кирпича своими руками в так называемом временном варианте. Это удобно, если нет места для постройки постоянного, стационарного строения. Такую печь при необходимости можно разобрать и сложить для хранения в специально предназначенном для этого месте, а потом снова собрать. Сделать это легко, поскольку строится такая печь без использования цементного или глиняного раствора. Это самая дешевая и быстро возводимая конструкция кирпичного барбекю. При этом она очень эффективна, ведь положенные без раствора кирпичи свободно пропускают кислород, который способствует лучшему и полному сгоранию древесного угля.

Форма такого барбекю может быть прямоугольной
Форма такого барбекю может быть круглой

Барбекюшница из кирпича своими руками

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Мангал и барбекю — в чем разница

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Чертеж для барбекю – начальный этап его возведения

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.

Общая схема барбекю из кирпчиа

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

  1. Общая высота – не более 1,8 м.
  2. Постамент – до 0,8–0,9 м.
  3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
  4. Внутренняя ширина печи не должна быть больше 0,5 м.
Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Материалы и инструменты

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

  • Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
  • Шамотный кирпич для топки (количество также определяется соответственно проекту).
  • Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
  • Сухие смеси либо глина.
  • Арматура.
  • Цемент понадобится при заливке фундамента.
  • Песок речной и гравий для приготовления раствора.
  • Доски для опалубки.
  • Металлический лист (размер зависит от параметров жаровни).
  • Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

  • Инструменты для накладки раствора.
  • Резиновая киянка.
  • Уровень/отвес.
  • Болгарка с кругами для шлифовки.
  • Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
  • Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Фундамент

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Закладка основания

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

  1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
  2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

  • Вода.
  • Речной или мелкий горный песок.
  • Желательно жирная глина.
  • Цемент.
  • Соль.
  • Строганная доска.
  • Ведро 10 л и банка 1 л.
  • Сито для просеивания с размером ячеек 1,5×1,5 мм.
  • Сито с широкими ячейками 3×3 мм.
  • Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Заключительный этап

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Готовое юарбекю

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.

Видео

В предоставленном видеоматериале, вы сможете наглядно увидеть этапы изготовления барбекюшницы:

Фото

На фото изображены готовые барбекю:

Барбекю в беседке из бруса

Барбекю из кирпича

Барбекю в несколько ярусов

Небольшое барбекю из кирпичу

Обустроенное барбекю

Оригинальное барбекю

Простое барбекю

Топка барбекю

Чертежи

Предоставленные чертежи, помогут вам спроектировать собственную барбекю:

Схема размеров

Чертеж углового барбекю из кирпича

Чертеж основания очага

Чертеж барбекю

Кирпичные планы барбекю | MyOutdoorPlans

Этот пошаговый проект состоит из кирпичных планов барбекю . Если вы любите проводить время в своем саду и готовить мясо, вам следует подумать о строительстве простой ямы для барбекю из кирпича и бетона. Если вы знаете основные методы кладки кирпича и знаете, как смешивать бетон, вы можете выполнить работу всего за выходные. Исходя из нашего опыта, рекомендуем обратить внимание при заливке фундамента, так как необходимо армировать бетон плотной сеткой арматурных стержней. Измерьте размер гриля и угольной сковороды, прежде чем определить размер кирпичного барбекю.

Начертите мелом контур барбекю на фундаменте примерно на 2-3 дюйма внутрь перед укладкой первого ряда кирпичей. Используйте столярный угольник, чтобы убедиться, что углы кирпичного барбекю идеально прямые. Кроме того, мы рекомендуем вам установить металлические опоры (стальные стержни) между рядами кирпичей на той высоте, которая соответствует вашим потребностям. Используйте маленькую трубу, чтобы получить вогнутые соединения. Техника довольно проста, так как вам нужно пройти с трубой вдоль бетонных швов вертикально, а затем горизонтально. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

[Tabs Tab1 = ”Материалы” Tab2 = ”Инструменты” Tab3 = ”Time”]

[Tab ID = 1]

  • Pretecriation Bars — АРМАТУРА
  • Цемент, песок, гравий – БЕТОН
  • 200 кирпичей 8 x 4 x 2 1/4” –  КИРПИЧИ
  • Огнеупорная глина и мелкий песок – ГЛИНЯНЫЙ РАСТВОР
  • 2×10 пиломатериалов и 2×4 кольев – ФОРМА
  • Гриль и аксессуары – ГРИЛЬ

[/tab]
[tab id=2]

 Молоток, мастерок, ведро, рулетка

 пила по кирпичу, дрель, отвертка, миксер

 защитные перчатки, защитные очки

[/051] tab id=3]

 One Weekends

[/tab]

[/tabs]





Подпишитесь на нас на Facebook, чтобы первыми получать наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите нас без дополнительных затрат для вас.





Планы барбекю из кирпича

Макет барбекю из кирпича

Разметьте фундамент барбекю. Вы должны построить 4 доски для теста, используя пиломатериалы 2 × 4. Убедитесь, что нижняя часть стоек имеет V-образную форму, чтобы правильно закрепить их в земле. После того, как вы установите доски для теста в землю, используйте нить, чтобы определить контур фундамента.

Измерьте диагонали прямоугольника, чтобы убедиться, что они абсолютно равны. Кроме того, отрегулируйте положение разделочных досок, пока углы не станут прямыми.

Кирпич-барбекю-фундамент-планы

Следующим этапом проекта является заливка бетонного фундамента для барбекю. Поэтому постройте форму, используя деревянные доски 2×10 и колья 2×4. С помощью столярного угольника проверьте углы на прямоугольность, убедившись, что диагонали равны. Плотно соедините деревянные доски, используя 3-дюймовые шурупы.

Верхний наконечник: Выровняйте стороны формы, убедившись, что верхняя часть находится строго горизонтально.

Армирование бетона

Выкопайте землю примерно на 15 дюймов перед заливкой бетона в форму. Кроме того, тщательно уплотните 4-дюймовый слой гравия. После этого соберите плотную сетку из арматурных стержней и уложите ее внутри формы.

Верхний совет: Поместите 5-дюймовые распорки под арматурные стержни, иначе они не укрепят бетон должным образом. Убедитесь, что деревянная форма герметизирована, иначе цементный клей может попасть в швы.

Заливка бетонного основания для барбекю

Следующим этапом этого проекта является заливка бетоном опалубки. Поэтому замешиваем бетон в тачке или миксером по следующему рецепту: 2 части цемента, 3 части песка, 4 части щебня и столько воды, чтобы получился состав сметанообразной консистенции.

Встряхните бетон, ударив по форме молотком. После этого выровняйте основание поверочной линейкой, двигая ее по бокам формы.

Укладка первого ряда кирпичей

Перед укладкой кирпичей распределите раствор по основанию мастерком. Используйте веревку, чтобы убедиться, что ряды кирпичей выровнены. Оставьте около 1/4 дюйма между кирпичами и удалите лишний материал. Вбейте кирпичи в раствор с помощью резинового молотка.

Верхний наконечник: Предварительно смочить все кирпичи перед укладкой, так как они настолько сухие, что пропитают всю воду из раствора. Выровняйте кирпичи и аккуратно ударьте по ним молотком, чтобы выровнять их должным образом.

Укладка второго ряда кирпичей

После этого следует уложить второй ряд кирпичей, как показано на рисунке. Кирпичи должны располагаться перпендикулярно предыдущим рядам. Убедитесь, что швы ровные и заполнены раствором.

Совет: Смешайте 1 часть цемента с 3 частями мелкозернистого песка, чтобы приготовить раствор. Используйте спиртовой уровень, чтобы убедиться, что кирпичи выровнены, а стена ровная.

Установка решетки

При установке остальных рядов не забудьте удалить излишки раствора проволочной щеткой или фуганком. Кроме того, тщательно очистите кирпичи влажной губкой, если хотите получить красивый внешний вид.

Верхний совет:  Установите металлические опоры для угольного поддона, а также для гриля. Отрегулируйте высоту барбекю в соответствии с вашими потребностями. В большинстве случаев достаточно 12 рядов кирпичей, чтобы построить настоящую яму для барбекю.

Облицовка барбекю кирпичом

Продолжайте проект, установив каменную плиту на бетонный фундамент барбекю, а также поверх стены. Выберите кусочки камня, соответствующие рисунку, и положите их на место. Смешайте 1 часть цемента с 2 частями мелкого песка, чтобы приготовить раствор.

Оставьте небольшие зазоры между камнем (максимум 1/2 дюйма). Выровняйте камень с помощью молотка и спиртового уровня. Дайте раствору хорошо высохнуть, прежде чем заполнять щели цементом.

Чертежи барбекю из кирпича

После того, как вы закончите укладку кирпичей и каменной плиты, вам нужно позаботиться о последних штрихах. Удалите излишки раствора металлической щеткой, перед тем как очистить кирпичи влажной губкой.

Главный совет: Улучшите внешний вид камня, нанеся на него средство для удаления накипи с помощью маленькой кисточки. Не забывайте надевать защитные перчатки при работе с веществом. Дайте раствору высохнуть в течение нескольких дней, прежде чем разводить огонь в кирпичном барбекю.





Этот проект на заднем дворе составляет около кирпичных планов барбекю бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.

Как построить барбекю из кирпича | Размер барбекю из кирпича

Опубликовано: Общее // Опубликовано 21 февраля 2022 г.

Если вам посчастливилось иметь задний двор, вы можете построить барбекю в саду, чтобы проводить время с друзьями. Вот пошаговая инструкция по строительству кирпичного мангала. Мы порекомендуем вам все основные материалы для длительного результата.





На первый взгляд может показаться, что это сложный процесс. Но, если вы будете строго придерживаться каждого шага, вы получите прекрасные результаты. Во-первых, определитесь с размером в зависимости от площади. Вы должны избегать грилей, которые больше, чем ваше пространство, потому что все будет казаться упакованным.



Сделайте «сухую разметку» перед установкой, используя прямоугольные кирпичи для более точного определения размера. Вы должны сэкономить место для хранения дров и учитывать размер гриля.



Прямоугольный садовый гриль, источник фото: facebook.com



Идеальное место для кирпичного гриля Не хочу бродить от кухни до барбекю. Кроме того, избегайте людных мест, потому что вы не можете найти место для большего количества элементов (например, для мяса или дополнительной раковины).



Плюс подумайте о дымоотводе при установке садового барбекю. Поэтому выбирайте более высокий дымоход подальше от дома, чтобы избежать случайного задымления в вашем доме.



Форма и размер кирпичного гриля



Как только вы решите построить кирпичный гриль, пути назад уже не будет. Классическую прямоугольную форму получить гораздо проще, чем круглую. Рекомендуемый стандарт для больших семей/большего количества друзей: ширина 70 см и глубина 40 см. Если вы хотите продлить срок службы вашего гриля, выбирайте термостойкие и водонепроницаемые материалы.



Если у вас недостаточно места, это решение, источник фото: lakehomes.com



Необходимые материалы для стандартного кирпичного барбекю



Существует множество материалов, которые можно использовать для строительства барбекю. Вот несколько примеров. Для корпуса можно использовать кирпич, а также газобетонные блоки, камень , бетонные блоки. Так как это кирпичный мангал, вам также понадобится гравий, металлическая конструкция для решетки для приготовления пищи, раствор, кирпичи и цемент. Что касается инструментов, вам понадобятся мотыга, долото, рулетка, спиртовой уровень и мастерок.



Как построить барбекю из кирпича: пошаговое руководство



Фундамент



У вас есть два варианта выкладки фундамента для барбекю из кирпича:

— Выкопать мотыгой;

— Установите опалубку поверх фундамента.



Второй способ строительства барбекю из кирпича более удобен во время дождя. Используйте спиртовой уровень, чтобы убедиться, что у вас ровная поверхность. Дайте бетону высохнуть в течение двух дней. Летом бетон застывает быстрее.



Вот садовый мангал еще меньше по сравнению с предыдущим, источник фото: youtube.com . Просто выложите кирпичи друг на друга и нанесите раствор.





Как залить бетонную плиту?


Просто выложите опалубку длиной примерно 2 м и шириной 80 см. Сначала выложите арматурный стержень, который будет служить дополнительной опорой. Залейте бетон в опалубку и разровняйте кельмой (для проверки ровности используйте спиртовой уровень). Время лечения для этого составляет примерно одну неделю.



Соберите печь для барбекю в саду


Вы должны построить печь для своего садового барбекю из огнеупорных кирпичей. Кирпичная кладка N-образная, если смотреть сбоку. А кирпичный клей? Мы рекомендуем использовать для этого свежую растворную смесь. Используйте спиртовой уровень, чтобы убедиться, что у вас есть гладкость. После завершения переходите к кирпичной крыше прямой или арочной формы. Не забудьте оставить место для дымохода.



Как построить дымоход?


Вы можете использовать стандартные кирпичи или кирпичи большего размера, чтобы построить дымоход, но не забудьте оставить отверстие посередине. Кроме того, вы можете использовать раствор, чтобы связать кирпичи вместе. Используйте жесткую щетку, чтобы удалить лишний раствор, а затем используйте угловую шлифовальную машину, чтобы завершить процесс очистки.



Барбекю в кирпичном саду идеально подходит для моментов, которые вы хотите провести с друзьями и семьей, источник фото: pexels.com0219



Применяя уже упомянутые методы строительства, вы можете соорудить боковые стенки для хранения (мешки для угля и т. д.) или оборудовать места для приготовления пищи.



Строительство крыши или карниза для вашего садового барбекю


Это необязательно, чтобы вы могли активировать его в дождливые дни или каждый раз, когда вы хотите заблокировать прямые солнечные лучи. Мы рекомендуем крышу из дерева с огнеупорным покрытием и кровельного листа. Вам также понадобятся гвозди, кровельные доски и рубанок.



Не забудьте спиртовой уровень!



Отделка и украшение барбекю


После того, как вы закончили дымоход, пришло время осмотреть его и подумать о возможных улучшениях. При необходимости удалите излишки раствора и выровняйте стены угловой шлифовальной машиной.



Подготовьте дрова и угли для проверки барбекю. Если все идет гладко, поздравляю!



Прежде чем пригласить друзей, убедитесь, что садовый гриль полностью исправен, источник фото: pexels.com



Полезные советы


Не устанавливайте барбекю в местах с деревьями



источником тепла и может привести к огромным потерям. Никогда не оставляйте гриль без присмотра и чистите его после каждого использования.



Выберите место с ровной поверхностью



Важно, чтобы ваш гриль всегда стоял на ровной поверхности. Вы должны позаботиться об этой детали после выбора места для барбекю и построить каждый этап барбекю на уровне духа.



Выберите дизайн барбекю, который сочетается с обстановкой



Здесь у вас есть свобода экспериментировать. Помните, что для создания особой атмосферы размер камней на дорожках или брусчатке, ведущей к грилю, и самого гриля должен плавно совпадать. Это может быть сложно, но результат вас порадует.



Завершите проект, если хотите так же наслаждаться блюдами с близкими, источник фото: pexels.com



Создайте свой гриль так, чтобы его можно было быстро и легко чистить



Вы можете использовать керамику или натуральный камень для рабочей поверхности садового гриля. Используйте специальные краски для наружных работ и огнезащитный кирпичный лак. Это продлит срок службы вашего садового барбекю и гарантирует долгий срок службы.



Создайте место, где вы можете готовить



Или место, где вы можете приготовить блюда для барбекю. Поставьте полки или корзины для хранения принадлежностей для гриля, специй, тарелок или других ингредиентов, которые вам понадобятся.



Построить садовое барбекю несложно, но на это потребуется время. Преимущество в том, что каждый раз, когда вы используете его, вы будете получать удовольствие от своей работы. Кроме того, у вас есть возможность сократить расходы бюджета. Приступайте к работе и дайте нам знать, когда закончите!

Комментарии или отзывы:

На данный момент нет комментариев от наших пользователей.

Напишите комментарий или отзыв!

Предмет

Текущий рейтинг:

Создайте собственное барбекю из кирпича

Переключить навигацию

Все начинается дома

Поиск

Поиск

Список покупок

Переключить поиск

Меню

Личный кабинет

Бесплатная доставка: Онлайн-заказы на сумму более 100 долларов США и менее 40 кг. Применяются исключения.

5 февраля 2021

    Барбекю из кирпича

    Соберите собственное барбекю из кирпича — с небольшой помощью от Home Hardware

    Приготовление барбекю — старейший способ приготовления пищи. Оно возвращает нас к тем дням, когда пищу готовили на огне на конце палки. Сегодня мы делаем это, потому что нам нравится компания, запах шипящих полосок или сосисок и свежий воздух, а также потому, что барбекю на заднем дворе стало частью австралийского образа жизни. У вас есть шанс украсить свой сад красивым кирпичным барбекю.

    Контрольный список материалов
    • Отдельные кирпичи
    • Товарный бетон (для фундаментов)
    • Растворная плита для готовой смеси (площадью около 1 м для смешивания)
    • Деревянная опалубка (100 x 25 мм в длинных отрезках)
    • Стальная армирующая сетка F42 1350 x 780 мм
    • Барные стулья 6–50 мм (усиливающие опоры)
    • Стальные стержни 20–630 x 10 мм для колосниковой решетки
    • Выбранная деревянная рабочая поверхность для конфорки и/или гриля
    • 4 – доски 710 x 90 x 25 мм
    • 3 – 370 x 50 x 25 мм Крестовины
    • 2 – 370 x 25 x 25 мм Ручки
    • 4 – 90 x 25 x 25 мм Уплотнение ручки
    Инструменты для работы
    • Длинный спиртовой уровень
    • Стальная измерительная лента
    • Струна
    • Мастерок для кладки кирпича (лезвие 280–300 мм)
    • Молоток для пюре
    • Кирпичная опора
    • Тачка
    • Лопата
    • Ведро
    • Прочные перчатки
    • Площадь Строителя *
    • Измерительный стержень *

    5″ data-background-images=»{}» data-element=»inner» data-element-id=»inner-F7P6Hh4″ data-styles=»{"backgroundColor":"","backgroundPosition":"left top","backgroundSize":"cover","backgroundRepeat":"no-repeat","backgroundAttachment":"scroll","textAlign":"","borderStyle":"none","borderColor":"","borderWidth":"1px","borderRadius":"0px","marginLeft":"0px","marginTop":"0px","marginRight":"0px","marginBottom":"10px","paddingLeft":"10px","paddingTop":"10px","paddingRight":"10px","paddingBottom":"10px"}»> Шаг 1: Покупка кирпичей

    Эта конструкция барбекю основана на глиняных кирпичах стандартного размера длиной 230 мм, шириной 110 мм и глубиной 76 мм с 10-миллиметровым растворным швом. Вам нужно будет купить как минимум 156 кирпичей, но, поскольку некоторые из них нужно будет разрезать пополам и на три четверти, безопаснее заказать дополнительно — скажем, всего 200 — на случай неудач. Убедитесь, что вы указали твердые, хорошо обожженные кирпичи. Кирпичи, обожженные (или обожженные) при высокой температуре, более термостойкие, чем другие типы, и лучше всего подходят для барбекю. Используйте только глиняные кирпичи и никогда не используйте кирпичи, прорезанные проволокой. И позаботьтесь о том, чтобы их внешний вид также дополнял ваш дом и сад.

    Раствор:  Самый быстрый и простой способ приготовить растворную смесь для проекта такого размера — использовать готовый раствор в мешках по 40 кг. Из одного 40-килограммового мешка достаточно раствора, чтобы уложить от 40 до 50 кирпичей, поэтому вам понадобится как минимум четыре мешка. Если вы смешиваете раствор самостоятельно, используйте правильную смесь: одна часть цемента, одна часть извести и шесть частей песка — это хороший раствор для кирпичной кладки.

    Шаг 2: Выберите место для приготовления пищи

    При приготовлении барбекю большая часть еды готовится на кухне, поэтому выберите место рядом с домом для быстрого доступа. Выберите место, защищенное от ветра, или, по крайней мере, убедитесь, что оно не слишком близко к дому, иначе вы можете выкурить его во время приготовления пищи. Также постарайтесь расположить барбекю так, чтобы дым от него не распространялся на зону отдыха на открытом воздухе. И позаботьтесь о том, чтобы вокруг костра было достаточно места для свободного передвижения, а также место для стола и нескольких скамеек. Если ваше барбекю является частью нового ландшафта, спланируйте его так, чтобы оно интегрировалось в общий дизайн.

    Шаг 3: Подготовьте место

    Это барбекю будет иметь ширину пять с половиной кирпичей, глубину три с половиной кирпича и высоту 10 рядов, поэтому вам понадобится прочная бетонная плита для строительства. Сначала разметьте участок размером примерно 1430 x 835 мм, вбив четыре угловых колышка в землю и соединив их веревкой  (рис. 1).  Строки I и 2 должны быть одинаковой длины, а 3 и 4 — одинаковой длины. Проверьте расстояние между диагонально противоположными углами с помощью рулетки, чтобы убедиться, что все они находятся на одинаковом расстоянии друг от друга (линии 5 и 6). Это гарантирует, что площадка будет параллельной и квадратной. Вам нужно копать на глубину около 100 мм. Плотно утрамбуйте дно, если это необходимо, а затем забейте в область обрезными досками и колышками. Чтобы вес барбекю или корни растущих деревьев не растрескали бетонную плиту, поместите армирующую сетку из легкой стали в коробчатую область, поддерживаемую 50-миллиметровыми барными стульями. Смешайте товарный бетон, следуя указаниям на мешке, и залейте его в коробку, убедившись, что арматурная сетка полностью покрыта. Используйте прямой брусок, чтобы выровнять плиту  (рис. 2).  Накройте бетон пластиковой пленкой и оставьте на неделю. Затем снимите окантовку и заполните борта.

    Шаг 4: Укладка барбекю

    Уложите имитацию первого слоя без раствора на бетонную плиту, чтобы правильно расположить барбекю, не забывая оставлять 10-миллиметровые зазоры между каждым кирпичом для раствора. Убедившись, что все углы прямые (Рис. 3)  с помощью строительного угольника, отметьте положение кирпичей мелом или веревкой и колышками. Теперь смешайте раствор на ступке в соответствии с инструкциями на пакете с готовой смесью. Раствор имеет правильную консистенцию, когда он прилипает к мастерку, который держат почти вертикально.

    Первый ряд:  Последующий  Рис. 4,  уложите 10-мм слой раствора для двух или трех кирпичей, начиная с угла. Используйте кончик шпателя, двигаясь вниз по центру, чтобы распределить его. Поместите угловой кирпич на место и постучите по нему ручкой мастерка. Удерживая следующий кирпич в одной руке, соскребите раствор мастерком по торцу кирпича (рис. 5).  Это известно как «намазывание маслом». Поместите смазанный маслом конец к первому кирпичу, чтобы сформировать вертикальный шов толщиной 10 мм, и закрепите его ручкой шпателя. Когда вы будете сталкивать кирпичи вместе, из них будет вытекать определенное количество раствора. Чтобы соскоблить этот избыток, держите шпатель под углом и осторожно удаляйте его срезающими движениями. Кирпичная кладка должна оставаться чистой. Завершите первый ряд, постоянно проверяя уровнем ватерпаса, правильно ли лежат кирпичи.

    Следующие ряды:  Уложите второй ряд по рис. 6, следуя той же процедуре, что и для укладки первого ряда. Убедитесь, что кирпичи расположены в шахматном порядке, т.е. чтобы стыки верхних кирпичей никогда не лежали над стыками между кирпичами нижнего ряда. Третий ход повторяет первый (рис. 4) , четвертый такой же, как второй (рис. 6) и так далее. Уложите шестой ряд, как показано на рис. 7.  Выступающие кирпичи будут поддерживать зольник. Зольник изготовлен из оцинкованной листовой стали, обрезанной по углам и загнутой на 50 мм по всем краям для формирования поддона. Если вы предпочитаете, вы можете попросить производителя металла сделать это за вас. Седьмой курс — повторение Рис. 4.  Стальные стержни толщиной 10 мм, образующие колосниковую решетку, укладываются поверх седьмого ряда. Распределите их равномерно и положите восьмой ряд поверх них, следуя рис. 6.  Уложите девятый ряд, как показано на рис. 7  , с выступающими кирпичами для поддержки конфорки или гриля. Наконец, уложите последний слой, как показано на Рис. 6.  По завершении дайте раствору высохнуть не менее двух недель перед использованием, а затем сначала разжигайте только небольшие костры.

    Резка кирпича:  Ряды шесть и девять  (рис. 7)  Используйте половинные и три четверти кирпича, чтобы расположить два ряда на последнем ряду. Это означает, что вам придется обрезать кирпичи, чтобы они подошли. Отметьте линию разреза на каждой грани кирпича и сделайте надрезы по всей линии с помощью валика и молотка. Поместите основание кирпича на траву или песок, положите валик на линию надреза и сильно ударьте по валику молотком по всем граням (не достаточно сильно, чтобы сломать кирпич). Вернитесь к первой поверхности, на которую вы наткнулись, и резко ударьте по валику. Кирпич должен разбиться ровно по линии 9. 0003  (рис. 8).  В качестве альтернативы для резки кирпичей можно использовать электропилу или угловую шлифовальную машину с диском для каменной кладки. Постоянно проверяйте При каждом новом ряду с помощью мерной рейки проверяйте, поднимаются ли кирпичи на правильную высоту (рис. 9).  Постоянно проверяйте с помощью спиртового уровня, чтобы каждый кирпич был квадратным, когда вы его кладете. Вы также должны проверить все грани вашей кирпичной кладки, чтобы убедиться, что ваши ряды поднимаются идеально вертикально.

    Шаг 5: Изготовление рабочей поверхности

    При приготовлении барбекю необходимо место рядом с огнем для приготовления пищи и хранения приправ и инструментов для приготовления пищи в пределах досягаемости. Удобную деревянную рабочую поверхность над зоной хранения топлива сделать несложно (габариты примерно 710 х 360 мм). Добавьте сверху простую деревянную ручку, и она станет удобным подносом для переноски. Для этого отрежьте четыре бруска размером 90 х 25 мм. Используйте оцинкованные гвозди или шурупы, чтобы прикрепить их к трем поперечинам 50 x 25 мм. Располагайте доски равномерно, оставляя между ними небольшие зазоры для дренажа. При покупке обязательно указывайте прочный качественный брус. К ним относятся большинство местных лиственных пород или обработанная сосна. Чтобы сделать ручку, поместите прокладки 25 x 25 мм на каждую из двух внешних досок. Поверх этих распорок положите брусок 25 x 25 мм, закругленный по краям  (рис. 10).  Соедините их вместе с помощью 6-миллиметровых оцинкованных болтов, достаточно длинных, чтобы проходить сквозь поперечины внизу. Затем покрасьте или протрите, чтобы защитить его от непогоды и продлить срок его службы.

    Этап 6: Очистка

    Очистите новую кирпичную кладку не позднее, чем через два дня после ее укладки. Начните сверху и слейте из шланга как можно больше раствора. Затем соскребите его деревянным скребком, смоченным большим количеством воды. Оставшиеся пятна раствора очистите смесью из 1 части солевого спирта (соляной кислоты) на 10 частей воды – никогда не сильнее и даже слабее на светлых кирпичах. Важно, чтобы все поверхности каменной кладки, подлежащие очистке, были предварительно пропитаны водой. Очищайте только небольшие участки за раз и сразу же хорошо промойте водой из шланга — не позволяйте спирту высохнуть на кирпичах. Будьте предельно осторожны при приготовлении и использовании этой смеси — спирты солей могут нанести вред вашей коже и глазам, поэтому надевайте резиновые перчатки и защитные очки, чтобы избежать попадания брызг на кожу.

    Альтернативный вариант

    Дровяной или газовый – выбор за вами. Газовым камином, конечно, бесконечно легче управлять, и сегодня на рынке представлен широкий выбор моделей и размеров. Если вы выберете газ, отверстие для огня можно легко замуровать до шестого ряда для более аккуратного вида. Для этого вам потребуются еще два с половиной кирпича для каждого ряда, попеременно уложенные, как показано на Рис. 11 – всего 15. Газовый баллон низкого давления затем помещается в первоначальное место для хранения дров. Не забудьте оставить отверстие в кирпичной кладке центральной стены для подсоединения шланга газового баллона.

    Сопутствующие товары

    ПОСМОТРЕТЬ ВСЕ

    Построить барбекю из кирпича | Садовый центр Сойер

    Поделиться

    «Собери барбекю из кирпича»

    • Поделись этим:
    • Поделиться через фейсбук
    • Пин на Pinterest
    • Твитнуть в Твиттере

    Строительство барбекю из кирпича дает множество преимуществ. Барбекю из кирпича может красиво подчеркнуть ваш внутренний дворик, а дизайн из кирпича хорошо сочетается с любой садовой обстановкой. Он не только великолепно выглядит, но и может придать любой обычной еде восхитительный вкус. Как только вы построите его, вы будете удивляться, как вы раньше обходились летом без него.

    Кирпичные барбекю обычно имеют гораздо больше места для гриля, чем гриль стандартного размера, поэтому они отлично подходят для вечеринок на свежем воздухе. Кроме того, мангалы из кирпича очень прочны и устойчивы к атмосферным воздействиям.

    Вы можете построить барбекю из кирпича с раствором или без него, каждый из которых имеет свои преимущества. Использование строительного раствора обеспечивает долговечность, но ваш гриль остается навсегда. Неиспользованный раствор не такой прочный и устойчивый, но его легко демонтировать и быстро восстановить, если вы решите переехать.

    Строительство барбекю из кирпича — это простая работа, которая обойдется вам дешевле, чем установка нового газового гриля, и прослужит гораздо дольше. С правильными инструментами, материалами и небольшим умением вы можете приготовить барбекю, которому позавидуют все ваши соседи.

    Сделать барбекю из раствора

    Необходимые инструменты и материалы:

    • Грили для барбекю
    • Огненные решетки
    • Пепельницы
    • Меловая леска
    • Остроконечный шпатель
    • Сухая кирпичная смесь
    • Кирпич марки SW
    • Площадка строителя
    • Уровень
    • Z-образные металлические стяжки
    • Арматурный стержень 7 дюймов x 3/8 дюйма (24 шт.)
    • Кронштейны и разделочная доска (дополнительно)
    • Рифленые гвозди для каменной кладки (дополнительно)

    (1) Купите материалы
    Купите решетки для барбекю, решетки для костра и пепельницы в строительном магазине, прежде чем приступить к строительству. Эти предметы будут определять, насколько большим будет барбекю, поэтому вы должны иметь их заранее. Решите, сколько кирпичей вам нужно, как только вы определите размер гриля. Ваш средний барбекю имеет высоту 13 блюд (или рядов). Если вам нужна разделочная доска, прикрепленная к грилю, вы можете приобрести доску, кронштейны и другие необходимые материалы в хозяйственном магазине.

    (2) Выберите место для барбекю
    Вам понадобится ровное бетонное или кирпичное место для барбекю. Если у вас нет бетонного или кирпичного патио, вам нужно будет заложить небольшую бетонную основу для вашего барбекю. Вы также можете подумать, откуда обычно дует ветер, и расположить барбекю так, чтобы дым дул в сторону от повара и обеденной зоны.

    (3) Размер вашего барбекю

    Наметьте размер вашего барбекю мелом на бетонной плите основания. Без раствора выложите два ряда (или слоя) кирпича, чтобы определить размер вашего барбекю. Не забудьте оставить 1/2 дюйма между каждым кирпичом для растворных швов. Следуйте схеме кладки кирпича для первого ряда.

    (4) Укладка первого слоя
    Удалите кирпичи и с помощью заостренного шпателя нанесите раствор на бетонное основание, но не выходите за меловые линии. Уложите первый ряд кирпичей по схеме для первого ряда. Нанесите раствор на стороны каждого кирпича, прежде чем класть его, и прижмите кирпичи друг к другу.

    (5) Выложить остальные ряды
    Остальные ряды чередуются по схеме. Курсы с четными номерами следуют одной схеме, а курсы с нечетными номерами — другой схеме. См. диаграмму на рисунке 1 для шаблонов. Чередуйте шаблоны, пока у вас не будет 13 курсов. Используйте уровень, чтобы убедиться, что каждый ряд ровный, и используйте строительный угольник, чтобы убедиться, что углы идеально ровны.угол 0 градусов. На каждом нечетном ряду (1, 3, 5…) установите в ступке z-образные металлические шпалы и равномерно распределите их. Разместите z-образные галстуки в разных местах на каждом ряду.


    (6) Установка арматурных стержней в растворе Каждый ряд будет иметь ширину 3 витка с обеих сторон. Wythe представляет собой вертикальный ряд кирпичей, каждая из которых имеет ширину в 1 кирпич. Мы рекомендуем, чтобы барбекю было шириной в 3 кирпича с каждой стороны. Прежде чем разместить внутреннюю складку восьмого ряда, установите 7-дюймовые арматурные стержни в стыках постели так, чтобы 4 дюйма выступали из кирпичей. Установите четыре стержня с каждой стороны барбекю, чтобы удерживать решетку. Используйте тот же процесс для установки арматуры на девятом и двенадцатом рядах. Это позволяет разместить 2 решетки для гриля. Всего вам понадобится 24 арматурных стержня.

    (7) Укладка верхнего ряда
    Для верхнего ряда внутренний ряд укладывается узкой стороной наружу в качестве подрамника, а внешний ряд укладывается короткой стороной наружу в качестве жатки. (См. рисунок на шаге 6.) Когда раствор высохнет, вы можете прикрепить разделочную доску к боковой стороне барбекю с помощью рифленых каменных гвоздей. Попросите вашего хозяйственного магазина, чтобы помочь вам найти правильные.

    Сборка контейнера для хранения (дополнительно)

    Необходимые инструменты и материалы:

    • Кирпич марки SW
    • Сухая кирпичная смесь
    • Остроконечный шпатель
    • Уровень
    • Дерево (для двери и коробки)
    • Оцинкованные гвозди
    • Две двухдюймовые латунные петли встык
    • Пружинный фиксатор
    • Дрель

    (1) Залейте бетоном верхнюю часть бункера для хранения
    Следуйте тем же инструкциям, чтобы построить барбекю из кирпича с помощью раствора. Вы прикрепите ящик для хранения к любой стороне барбекю. Используйте 2 x 4, чтобы сделать раму для бетонной плиты, которая покроет бункер для хранения. Размеры плиты составляют 20 3/4 x 20 3/4 x 2 3/4 дюйма, поэтому рама также должна соответствовать этим размерам. Возьмите кусок дерева того же размера, что и верхняя часть дверной коробки, и поместите его перед формой, чтобы сделать углубление в раме. Положите раму на ровную поверхность, покрытую пластиком, и залейте бетоном, дав ему полностью высохнуть.

    (2) Вырежьте раму
    Вырежьте раму из куска дерева размером 1 x 2 дюйма, отмерив каждую сторону рамы так, чтобы она была 13 1/4 дюйма. Вбейте гвозди в древесину и через раствор, соединяющий раму с кирпичными стенками бункера.

    (3) Прикрепите бетонный верх
    После того, как рама будет прикреплена к раствору. Положите бетонный верх над бункером для хранения так, чтобы рама вошла в углубление в бетонной плите. Положите кирпич с раствором поверх бетона по той же схеме, которую вы использовали для кирпичного барбекю.

    (4) Вырежьте и прикрепите дверцу бункера для хранения
    Дверь должна быть изготовлена ​​из 4 кусков дерева размером 1 x 4 дюйма и гвоздей. Прежде чем прикрепить дверь к мусорному ведру, прибейте к раме 2 куска дерева размером 1 x 2 дюйма в виде поперечных полос сверху и снизу. (См. рисунок выше.) Длина каждой поперечной полосы должна быть 11 1/4 дюйма. Прибейте 9-дюймовый кусок дерева размером 1 x 2 дюйма перпендикулярно поперечным полосам с левой стороны между двумя поперечными полосами. Эта деталь будет служить петлевой планкой. Прикрепите одну 2-дюймовую латунную петлю к полосе петли и одну к двери и прикрепите дверь к полосе петли. Установите пружинную защелку и дверную тягу на дверь и раму, следуя инструкциям производителя. Просверлите отверстие в двери и прикрепите маленькую латунную ручку.

    Построить барбекю из кирпича без раствора

    Необходимые материалы:

    • Кирпичи SW
    • Решетки для барбекю
    • Противопожарные решетки
    • Пепельница

    (1) Найдите ровную площадку
    Строительство барбекю без строительного раствора — простой проект. Очень важно, чтобы площадка, которую вы выбираете для барбекю, была абсолютно ровной и устойчивой, так как не будет раствора, который скрепит кирпичи. Для этого типа барбекю лучше всего строить на бетонной плите, а не на асфальтированной площадке.

    (2) Кладка кирпичей
    Процесс кладки кирпича для барбекю без раствора намного проще, чем для кирпичного барбекю с раствором. Кирпичи укладываются в чередующиеся пары шашек и ложков. Два кирпича обращены в одном направлении, а два рядом с ними обращены в противоположном направлении, как узор плетения корзины. Стандартная высота этого барбекю составляет тринадцать блюд.

    (3) Набор подставок для гриля

    Внутренние кирпичи четвертого и седьмого рядов слегка вдавливаются в топку для создания выступов, поддерживающих грили.

    Как построить барбекю из кирпича в своем саду — Garden Apex

    Эта страница может содержать партнерские ссылки. Если вы покупаете продукт или услугу у аффилированного лица, такого как Amazon, после перехода по ссылке на этом веб-сайте, мы получаем комиссию от соответствующих покупок.

    Лучший способ построить кирпичный гриль в саду или на заднем дворе – сделать это не менее чем за два дня. Это при условии, что вы строите патио или другую твердую поверхность, уже установленную на месте. Если нет, вам придется создать его, поэтому сборка вашего барбекю займет немного больше времени.

    Почему это занимает два дня? Хороший вопрос.

    Причина, по которой я предлагаю два дня, заключается в том, что вы можете дать раствору застыть, прежде чем строить барбекю слишком высоко. И снять некоторое давление со стороны неопытного домашнего мастера, чтобы сделать работу быстро.

    Сможете ли вы построить барбекю из кирпича за один день? Конечно. Но лучше дать раствору немного застыть, прежде чем делать его слишком высоким. Так что сделайте это, когда вы положили половину количества курсов, которые вы собираетесь положить.

    Для остальной части этой статьи давайте представим, что вы строите ее в течение двух дней.

    Руководство для начинающих по строительству кирпичного барбекю

    Если у вас есть все необходимое, включая хорошую твердую поверхность, на которой можно его построить, как выглядит процесс?

    Первый день вы проведете за подготовкой площадки для вашего барбекю , укладкой первых пяти кирпичных рядов , «нанесением» раствора и уборкой проделанной работы.

    На второй день вы добавите оставшиеся ряды кирпичей , поместите набор для гриля , «ударить» по миномету и еще раз привести в порядок проделанную работу.

    (термин, используемый для отделки раствора между рядами кирпичей).

    Все начинается с набора для гриля

    Первое, что вам нужно сделать при сборке кирпичного барбекю, это купить набор для гриля. Базовый набор для гриля включает в себя гриль для приготовления пищи, поддон для древесного угля и поддон для золы (подобный тому, что в рекламе ниже — кубики продаются отдельно!)

    Распродажа

    Угольный гриль Landmann DIY

    • Барбекю с хромированной решеткой для приготовления пищи
    • Угольная решетка. Пепельница
    • Размеры изделия: длина 67 см, глубина 40 см, высота 5 см. Для зоны приготовления пищи 67 см x 40 см
    • Площадь приготовления пищи хорошего размера — 67 см x 39 см
    • Подходит для группы до 8 человек

    Это необходимо, поскольку от этого зависит внутренняя ширина кирпичной кладки. Как только вы узнаете размеры набора для гриля, вы сможете рассчитать, сколько кирпичей и сколько раствора вам понадобится.

    Приблизительно, если набор для гриля имеет размеры 67 на 40 см (как тот, что показан выше на Amazon), вам понадобится примерно 100–120 кирпичей, чтобы построить барбекю на 10 блюд в высоту.

    Как правило, кирпичные барбекю имеют высоту от 10 до 12 блюд, в зависимости от личных предпочтений.

    Чтобы помочь вам рассчитать идеальную для вас высоту, стандартные размеры кирпича в Великобритании составляют 215 мм в длину, 102,5 мм в ширину и 65 мм в высоту, и у вас должно быть около 10 мм раствора между каждым слоем.

    Но имейте в виду, что вы можете выбрать кирпичи с размерами, отличными от стандартных, перечисленных выше.

    Где построить барбекю

    Вы можете построить свою Барби на существующем внутреннем дворике или на более мягком грунте, например на газоне.

    Если земля мягкая, вам нужно сделать бетонный фундамент для укладки кирпичей.

    Основание должно быть достаточно прочным, чтобы выдержать вес кирпичей (и массивных стейков и гамбургеров, которые вы будете жарить летом!). Выкопайте траншею шириной около 250 мм и глубиной от 250 до 300 мм и заполните ее бетоном, чтобы сформировать основу для кирпичной кладки. (Эта статья проведет вас через процесс смешивания бетона вручную). Постарайтесь сделать основу как можно более ровной.

    Когда бетонный фундамент затвердеет, можно укладывать первый ряд кирпичей.

    Не торопитесь – кладите кирпичи только тогда, когда бетон схватится. Обычно это занимает около 24 часов, но может занять больше времени в зависимости от погодных условий и окружающей среды.

    Само собой разумеется, но, пожалуйста, стройте барбекю на безопасном расстоянии от всего легковоспламеняющегося (включая забор!), и там, где дым не наполнит ваш дом или дом вашего соседа.

    Типичные рекомендации предполагают наличие не менее трех футов/метра от стен вашего дома.

    Разложите кирпичи, прежде чем начать

    Если вы строите барбекю на существующем внутреннем дворике, вам нужно будет отметить, где он будет располагаться. Положите решетку на землю и разместите вокруг нее кирпичи в их фиксированном положении. Вам нужно будет учесть раствор, поэтому оставьте зазор около 10 мм между каждым кирпичом.

    Когда вы довольны расположением, с помощью карандаша или подобного предмета обведите кирпичи снаружи на существующем полу или только что созданном фундаменте. Когда дело доходит до укладки кирпичей, вы будете размещать раствор внутри этих линий, поэтому убедитесь, что они хорошо видны, и вы довольны своим расположением.

    Теперь отложите кирпичи в сторону на потом.

    На этом подготовительная работа завершена. Вы знаете, куда пойдет барбекю, и отметили положение на полу. Следующий этап – замешивание раствора и укладка кирпичей.

    Прежде чем сделать это, возьмите все инструменты и снаряжение, которые вам понадобятся, и держите их рядом с собой. Вы также можете выпить кофе или выпить воды.

    Замешивание раствора для кирпичного барбекю

    Если вы замешаете слишком много раствора, он может испариться до того, как вы успеете его использовать. С учетом сказанного, вы тоже не хотите иметь слишком мало. Так что сделайте достаточно, чтобы выполнить первую часть работы — уложить первые пять рядов кирпичей.

    Когда дело доходит до приготовления новой смеси, используйте то же соотношение песка и цемента, чтобы получить раствор такой же консистенции и цвета, как и первая партия.

    Хорошим соотношением является четыре части строительного песка и одна часть цемента (4:1), но вы можете предпочесть смесь «три в одном». Любой из них должен быть достаточным, но я всегда предпочитаю более сильную смесь.

    Термин «уходит» относится к тому, что раствор становится все труднее использовать. Процесс ускоряется в более теплых условиях и замедляется в более холодных и влажных.

    Укладка кирпичей для барбекю

    На первом этапе процесса строительства, используя мастерок и оставаясь в пределах линий, которые вы отметили ранее, нанесите на пол/фундамент достаточно раствора, чтобы взять первую пару кирпичей. Будьте щедры с раствором, так как легко удалить все, что вам не нужно.

    Положите первый кирпич на растворную подушку и выровняйте его мастерком. После установки вы хотите, чтобы слой раствора был около 10 мм в высоту. Старайтесь стремиться к этому на каждом поле и между каждым кирпичом.

    Используйте короткий спиртовой уровень, чтобы проверить уровень кирпича.

    Возьмитесь за следующий кирпич и смажьте его одним концом. Уприте его впритык к первому кирпичу и еще раз попытайтесь сделать между ними зазор в 10 мм. Проверьте свои уровни и при необходимости отрегулируйте с помощью шпателя.

    Обычно третий кирпич поворачивает за угол. Таким образом, вы можете либо сломать кирпич пополам и использовать одну из половинок, либо положить третий кирпич под углом 90 градусов ко второму. Я предпочитаю последний метод, так как он создает более прочную структуру.

    Еще раз добавьте раствор на пол, где вы хотите положить кирпич, и добавьте немного раствора на ту часть кирпича, которую вы будете примыкать к уже уложенному кирпичу. Поместите на место и постучите по нему шпателем.

    Используйте спиртовой уровень, чтобы убедиться, что он прямой. И проверьте это против других кирпичей также.

    Продолжайте класть кирпичи, пока не будет сделан первый ряд. Когда вы закончите, проверьте уровни и внесите необходимые корректировки. Остальная часть барбекю будет построена поверх первого слоя, поэтому важно, чтобы вы сделали все правильно и выровняли.

    Если вам неудобно класть кирпичи, не торопитесь и продолжайте проверять свои уровни. Если у вас нет достаточно длинного ватерпаса, чтобы перейти от одной стороны барбекю к другой, используйте кусок дерева, чтобы перекрыть длину, и вместо этого поместите ватерпас на него.

    Кладка второго ряда кирпичей

    Классический способ кладки кирпичей – это укладка вертикальных швов в шахматном порядке (известная в строительной отрасли как «ложковая перевязка»).

    Итак, второй ряд нужно начинать с полкирпича. Самый простой способ создать полукирпич — это использовать кирпичный молоток, чтобы разбить целый кирпич пополам (не забудьте надеть защитные очки, чтобы осколки кирпича не попали вам в глаза).

    Но полкирпича не клади. Вместо этого начните с заднего угла гриля и положите целый кирпич так, чтобы он указывал на переднюю часть гриля. Затем продвигайтесь вперед, укладывая полкирпича в последнюю очередь. Вам понадобятся два полных кирпича, а затем один полукирпич, чтобы завершить боковую стенку.

    Затем продолжайте укладывать кирпичи поперек задней секции и другой боковой стенки, пока не будет завершен второй ряд.

    На данный момент есть еще три курса, которые нужно проложить, так что попробуйте и закончите их.

    Оставьте первые пять рядов, прежде чем класть кирпичи.

    Этого достаточно для первой части работы. Вам нужно дать время, чтобы раствор затвердел, чтобы он мог выдержать вес кирпичей. Если на этом этапе вы построите более пяти рядов, есть большая вероятность, что вы поставите под угрозу прочность барбекю.

    На этом этапе рекомендуется зашпаклевать все растворные швы металлической или резиновой трубкой и с помощью мягкой щетки удалить нежелательный раствор, чтобы придать кирпичной кладке более профессиональный вид.

    Дайте раствору застыть и продолжайте на следующий день.

    Размещение поддона для углей и набора для гриля

    Прежде чем продолжить, решите, на какой высоте удобно использовать поддон для углей и решетку для гриля. На этой высоте вы положите по три кирпича с каждой стороны, направленных внутрь, для поддержки лотка для углей, а затем еще по три с каждой стороны по курсу вверх для решетки для гриля (посмотрите видео в конце, чтобы увидеть это в действии).

    На этом этапе вам нужно выбрать наилучшие варианты для себя и используемого гриля. Некоторые наборы гриля состоят из двух частей, а некоторые из трех. Я бы всегда ошибался из-за осторожности и создавал три полки, даже если они вам не нужны для вашего текущего набора гриля.

    В зависимости от высоты гриля их следует класть на 6 или 7 рядов, затем на 8 или 9 и, наконец, на 10 или 11. Таким образом, между полками получается один полный ряд.

    Положите первый кирпич на стык в нижнем ряду и двигайтесь к задней части барбекю, пока все три кирпича для полки не будут на месте.

    Затем уложите еще один стандартный ряд, прежде чем укладывать ряд для удержания второй полки. Затем вам нужно повторять этот процесс, пока не будет готова третья полка, а затем закончить стандартным курсом.

    Когда ваша кирпичная кладка будет завершена, вы можете приклеить несколько декоративных камней на верхнюю часть, чтобы придать ей более аккуратный вид.

    Завершающей частью строительного процесса является зачистка швов и очистка кирпичей от ненужного раствора. Как и в конце первого дня.

    Придержи коней!

    Как бы это ни было заманчиво, пока не зажигайте барбекю. Подождите день, пока раствор схватится, прежде чем разбивать пиво, гамбургеры и стейки.

    Вариации на тему классического барбекю

    Вы, конечно, можете создать варианты этого барбекю по своему вкусу. Может быть, вы хотите каменную столешницу с одной стороны или двойной гриль? Есть много способов настроить барбекю в соответствии с вашим садом или стилем развлечений, просто нужно немного воображения и поиска вдохновения.

    Самые продаваемые кирпичные барбекю на Amazon
    # Превью Продукт
    1 MAGIIN 4 Pack Grill Cleaning Brick, Блок для очистки пемзы для… ПРОВЕРИТЬ ЦЕНУ
    «> 2 Большой набор подносов для барбекю с древесным углем для сада -… ПРОВЕРИТЬ ЦЕНУ
    3 Набор для барбекю SunshineBBQs Extra Large Brick с 6 мм нержавеющей сталью… ПРОВЕРИТЬ ЦЕНУ

    Инструменты, необходимые для сборки кирпичного гриля
    • Лопата
    • Доска для разметки
    • Ведро
    • Кладочный мастерок
    • лодочный уровень
    • 1 50025 10028
    • 600-миллиметровый спиртовой уровень (если он у вас есть)
    • Кустарниковый молоток
    • Стамеска
    • Рулетка
    • Отвес (отрезок веревки с парой прикрепленных гвоздей)
    • Кусок металлической или резиновой трубки 20- диаметр 25 мм
    • Мягкая ручная щетка

    Совет по безопасности :- Используйте перчатки при смешивании/использовании цемента, так как он может вызвать раздражение и ожог кожи, и используйте перчатки/защитные очки при работе/резке кирпича.

    Избранное изображение Андреаса Лишка с сайта Pixabay

    Альтернативы созданию собственного барбекю

    Создание барбекю подходит не всем. Если это вы, ознакомьтесь с приведенными ниже страницами, чтобы узнать о других вариантах барбекю, чтобы вы и ваша семья могли наслаждаться едой на открытом воздухе в теплые летние месяцы.

    • 5 лучших чайников для барбекю

    Как построить барбекю из кирпича

     Полное руководство по строительству кирпичной ямы для барбекю от экспертов по ремонту и ремонту дома.

    Какая осень без футбола? А какой футбольный сезон без аппетитного дымного аромата хот-догов и гамбургеров, шипящих на решетке? Вы знаете такие: большие котлеты из говяжьего фарша размером с кулак, которые могут просто остановить ваше сердце, обжаренные до совершенства франки (только немного черные), ребрышки, сочные куриные четвертинки, жареные на огне овощи… Я ловлю себя на том, что мечтаю .

    В этом сезоне начните свои кулинарные творения, построив собственную площадку для барбекю — идеальный проект для экстремального мастера, который одновременно является серьезным шеф-поваром.

    Get Cookin’

    Первый шаг к строительству кирпичного барбекю — определение места для ямы. Вам понадобится это относительно близко к дому для многих неизбежных походов на кухню во время приготовления на гриле, но имейте в виду, что это должно быть вдали от низко висящих ветвей и других опасностей пожара. Сначала выкопайте фундамент и соорудите деревянные формы для придания формы бетону. Выемка ямы для бетонного фундамента должна иметь размеры не менее 50 на 50 дюймов, а толщина бетонного фундамента должна быть 6 дюймов.

    Для бетонного основания можно использовать товарный бетон или бетон можно замешивать на месте. Рекомендуемая смесь: 1 часть портландцемента, 2 части чистого сухого песка и 2 1/2 части гравия или щебня по объему.

    Смешайте бетон в тачке лопатой или садовой мотыгой. Тщательно перемешайте ингредиенты перед добавлением воды. Используйте не более шести галлонов воды на мешок цемента. Выход бетона будет примерно равен количеству используемого щебня. Уплотните земляной пол и поместите стальные арматурные стержни в основание. Перекрестите стержни в виде сетки и приподнимите их с помощью кусков кирпича, чтобы центрировать арматуру в фундаменте. Затем залить бетоном. С помощью доски выровняйте или зачистите выступы на бетонной поверхности. Также рекомендуется оставить бетон с небольшим уклоном в сторону, где будет построено отверстие для ямы. Используйте уклон около 1/8 дюйма на фут, чтобы вода не попадала внутрь U-образных кирпичных стен ямы. Бетон должен начать схватываться в течение получаса. Накройте бетон мешковиной или полиэтиленом на первые 48 часов.

    Для небольших фундаментов, таких как яма для барбекю, такие компании, как Quikrete, предлагают фибробетон, который устраняет необходимость в стальной арматуре в нижней плите на уровне земли. Мелкие волокна в смеси связываются с цементом, повышая прочность бетона. При использовании этого типа продукта следуйте спецификациям производителя.

    Кирпичная кладка

    Кирпич нельзя класть «насухо»; они должны быть влажными, но не мокрыми. Если кирпич слишком сухой, раствор, который вы наносите для каждого последующего ряда, высыхает так быстро, что вы не можете уложить и выровнять кирпич до того, как раствор начнет затвердевать. Сухой кирпич очень влажный из-за своей пористой природы, и он быстро высосет всю воду из раствора по мере его распространения. Предварительное смачивание кирпича непосредственно перед укладкой придает поверхности скользкую поверхность, которая сильно пачкается при укладке. Лучше всего намочить кирпич за день до укладки, чтобы влага находилась в теле кирпича, но поверхность казалась сухой на ощупь.

    Вам понадобятся некоторые основные инструменты для кладки кирпича, в том числе молоток, шпагат каменщика, несколько гвоздей 10d, мастерок, ручной уровень, столярный мел и холодное долото с широким лезвием. Стамеска, называемая кирпичным набором, используется для резки кирпича. Удар молотком по зубилу надрезает кирпич по линии разреза. Сделайте это на двух поверхностях кирпича. Затем, направив долото внутрь, нанесите резкий удар молотком, и должен получиться чистый разрыв.

    Перед использованием любого строительного раствора сделайте пробный прогон. Нарисуйте контур барбекю мелом на фундаментной плите примерно на 2 дюйма внутрь от края. Выкладывая размеры пола ямы, не забудьте оставить 1/2-дюймовые швы между кирпичами. Положите первые два ряда насухо, чтобы убедиться, что соединение или рисунок будут работать. Если это так, фактические стены будут точными.

    Смешайте раствор, используя 1 часть растворной смеси или кладочного цемента и 3 части мелкого чистого песка по объему. Добавьте достаточное количество воды, чтобы добиться консистенции раствора мягкой грязи. Раствор должен легко соскальзывать с лопаты, но не стекать.

    Смешивайте небольшими партиями, по одной лопате за раз, не используя полный мешок (т. е. 1 лопата цемента и 3 лопаты песка). Не следует смешивать больше раствора, чем можно использовать за два часа, иначе смесь затвердеет. Если строительный раствор потерял свою пластичность перед использованием, его необходимо снова смешать с небольшим количеством пресной воды.

    Сначала заложите углы ямы, укладывая их в три-четыре ряда в высоту. Убедитесь, что нижний ряд приклеен к плите раствором. Затем заполните стены между углами. По мере того, как вы будете укладывать ряд за рядом, закладывайте слой раствора толщиной 1/2 дюйма между каждым кирпичом. Раскладывайте постельный шов не более чем на три кирпича за раз. Сделайте поверхность раствора шероховатой, сделав неглубокую борозду острием шпателя. Сверху положите кирпич и вбейте его кельмой. Нанесите «головку» или вертикальный шов, намазав один конец кирпича раствором. Убедитесь, что все швы полностью заполнены раствором, чтобы обеспечить водонепроницаемость барбекю. Продолжайте таким же образом для остальных рядов ямы, часто используя ручной уровень, чтобы убедиться, что кирпич ровный и отвесный.

    Часто используйте ручной уровень, чтобы убедиться, что кирпич ровный и вертикальный. При укладке каждого ряда соскребайте лишний раствор со швов.

    Желательно, чтобы бетонное основание имело небольшой уклон в сторону отверстия ямы. Это обеспечит дренаж из очага.

    При укладке кирпича соскребайте лишний раствор со швов. Одновременно выполняется обработка для герметизации швов путем придания формы и сжатия раствора. Для оснастки используйте короткий отрезок трубы, диаметр которого немного больше, чем толщина соединений. Обработайте трубу над стыком сначала вертикально, а затем горизонтально, чтобы получить вогнутый стык. Секрет хорошей кирпичной кладки заключается в том, чтобы не передвигать кирпич после того, как он установлен, поэтому будьте очень осторожны при укладке кирпича в первый раз.

    Выложите стены барбекю сплошным кирпичом и удалите остатки раствора мягкой ручной щеткой.

    Размеры кирпичных ям для барбекю варьируются от строителя к строителю.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
