Барбекю для беседки из кирпича: проекты печей, чертежи, фото, как построить с коптильной

Содержание

проекты печей, чертежи, фото, как построить с коптильной

Качественный отдых на природе, в условиях загородного участка, подразумевает нехитрые гастрономические радости в виде шашлыков или стейка, прожаренных на костре, вынесенном подальше от беседки или застолья. Конечно, можно приготовить все дома, но, возможно, более рациональным вариантом будет построенный мангал из кирпича в беседке своими руками, по собственному проекту и строго в соответствии с кулинарными предпочтениями.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоМангал с гранитной полкой и дополнительной вытяжкой для варочной печи

Виды конструкций кирпичных мангалов

В огромном количестве проектов беседок, созданных профессиональными дизайнерами и проектировщиками, как правило, мангал или барбекю выполняют из металла, и часто это переносная временная конструкция. Даже простые барбекю из кирпича в беседку «вписывают» с неохотой из-за многочисленных хлопот с проблемой обустройства фундамента и защиты деревянных перекрытий крыши. По большей части дачники и любители загородного отдыха самостоятельно, своими руками подбирали проект, по которому можно было бы построить мангал из кирпича в беседке без серьезной переделки последней.

Вариантов конструкций, пригодных для установки в беседке, не так много:

  • Классическая схема барбекю для запекания мяса на решетке с корпусом из кирпича и электрической жаровней. Для беседки удобен тем, что нет продуктов горения дров и брикета;
  • Открытый мангал с жаровней на древесном угле;
  • Полноценная печка-мангал с корпусом и дымоходом из кирпича;
  • Кирпичная жаровня с полуоткрытой камерой горения и металлическим дымоходом.

При выборе подходящего проекта приходится учитывать особенности конструкции навеса, крыши и фундамента и то, насколько допустимо в беседке устройство мангала из кирпича. В первую очередь потребуется решить проблему безопасного удаления дыма и продуктов горения топлива. Если беседка строилась задолго до появления планов на установку мангала из кирпича, то одновременно придется озаботиться устройством надежного фундамента.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Высокая и узкая коробка из кирпича требует подпор стены

Важно! Сложить печку для беседки из кирпича своими руками несложно, тем более что это не камин, не банная или русская печка. Тепловые нагрузки в этом случае невелики. Но вес коробки из кирпича достаточно большой, поэтому, если неправильно установить мангал внутри беседки, он может стать причиной перекоса или просадки всей постройки.

Если беседка построена на слабом фундаменте, и как-то в нее нужно втиснуть коробку барбекю из кирпича, то решить проблему можно за счет уменьшения размеров и веса конструкции.

Быстрый мангал для любой беседки

Этот вариант сложно назвать полноценным мангалом, по сути, это обычная домашняя электрическая печь для запекания мяса и овощей на решетке. Коробку с электрическим нагревателем просто монтируют в корпус из кирпича.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоЭлектрическая барбекюшница намного удобнее в пользовании

Несмотря на некоторый скептицизм ценителей настоящего шашлыка, приготовленного на углях, у проекта есть существенные преимущества перед обычным мангалом:

  • Небольшую коробку барбекюшницы из кирпича можно установить в любой беседке, даже на деревянных полах и крыше под битумной черепицей;
  • Скорость приготовления продуктов на мангале практически вдвое выше, чем на углях. Кроме того, не потребуется предварительный розжиг дров, и нет сладковатого угарного газа, которым рано или поздно пропитываются все детали деревянной беседки.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Построить печку высотой в 100-120 см можно в любой части дощатого настила, например, легко получится сделать в беседке угловой мангал из кирпича. Для кирпичных печек с дровяной жаровней потребуется самостоятельный фундамент, и ставить коробку придется либо в центре, либо на внешней стороне примыкания к беседке.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоБарбекю с корпусом из кирпича и угольной жаровней

Совет! Для тех, кому требуется запах углей, можно посоветовать установить в беседке барбекю -мангал из кирпича со съемной жаровней в форме коробки.

Угли разжигают в коробке заранее, и что главнее — за пределами беседки. Для приготовления стейков или печеных овощей коробку с горящими углями переносят на кирпичную печь. В результате исключается самая «грязная» часть работы мангала, остается лишь запекание на раскаленной угольной засыпке, которой хватает минимум на пару часов горения.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоМангал из кирпича и электрическим приводом

При желании корпус из кирпича и мангал можно легко дооборудовать поворотным механизмом. Получится очаг — гриль с вертелом, на котором можно жарить шашлыки или бройлера целиком.

Легкие схемы барбекю из кирпича с вытяжной трубой

Понятно, что выглядит имитацией настоящего мангала с кирпичной жаровней. Поэтому обычно владельцы предпочитают строить в беседке пусть упрощенный и облегченный вариант, но настоящей печи с топкой для сжигания дров и древесного угля.

Чаще всего простенький вариант настоящего барбекю из кирпича в беседке, фото, строится из пеноблоков или пустотного керамического камня.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Конструкция получается легкой, почти ажурной и очень красивой. В конструкции может быть использован металлический дымоход, или же отвод дымовых газов организован через кирпичную трубу с металлической вставкой.

Если требуется не просто сложить барбекю своими руками из кирпича в беседке, а сделать его максимально красивым и привлекательным, то оптимальным вариантом будет легкая колонна из пустотного кирпича, как на фото.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоКоробку из пористых блоков можно поставить в любой беседке

Поэтому, если при строительстве беседки фундамент был заложен без халтуры и экономии материала, то вполне реально установить мангал на старый пол. Если же в конструкции использовать кирпичный дымоход, то потребуется сделать самостоятельный ленточный фундамент, так как высота и центр тяжести мангала увеличится почти вдвое. В противном случае при малейшей осадке появляется опасность повреждения крыши беседки.

Полноценные печи с мангалами и варочной плитой

Для людей обстоятельных, предпочитающих строить с максимальным заделом на будущее, более привлекательным решением будет строительство своими руками полноценной печки для беседки из кирпича. В таких постройках, помимо отделения мангала, имеется полноценная варочная печь — топка, на которой можно разогреть или приготовить ужин.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Даже мельком взглянув на чертеж мангала из кирпича в беседке, становится ясно,что подобная конструкция требует более высокой квалификации, так как приходится использовать огнеупорный кирпич для топки печи. Зона мангала может быть не облицована, так как при правильном устройстве дымохода и жаровни температура стен редко поднимается до уровня 100оС.

Проекты печей из кирпича для беседки

Если в планах на строительство внутри беседки предполагается обустройство легкого варианта мангала, то можно воспользоваться схемой или проектом, приведенным ниже.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Несмотря на внушительный вид, конструкция мангала достаточно проста, так как в ней нет ничего, кроме дровника в основании в печи, вспомогательных ниш для посуды и собственно камеры под барбекю или жаровню. Причем, горячая камера облицована огнеупором лишь с тыльной стороны, а сам мангал выполнен в виде металлической коробки.

Отметим преимущества такого решения для беседки:

  • Нет риска растрескивания стен и основания камеры мангала из-за сильного жара, так как металл коробки очень хорошо защищает и рассеивает тепло от раскаленных углей;
  • Облицовка тыльной стороны камеры гарантированно защитит стенку от прожога. При интенсивном горении углей большая часть расскаленного воздуха попадает именно на тыл, можно экранировать металлическим листом, но тогда большая часть жара будет направляться прямо на человека, стоящего у мангала.

В общем конструкция получилась достаточно компактной, и для установки в беседке потребуется лишь небольшой ленточный фундамент глубиной не более 50 см.

Для тех, у кого есть желание построить в беседке полноценный вариант печи с мангалом, можно предложить проект из пенобетона. Компоновка печки предполагает установку в углу беседки. Возможно, это не самый лучший вариант для легкой деревянной постройки, но учитывая то, что у мангала нет трубы из кирпича, а сама конструкция собрана из облегченного пенобетона, то серьезных проблем с обустройством фундамента не будет.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Где лучше расположить мангал в беседке

С точки зрения правил строительства наилучшим решением считается установка мангала или барбекюшницы в центре. Если планируется строить беседку для отдыха даже в зимнее время, то лучше всего подойдет шведский вариант с установкой вытяжной трубы в центре через конек крыши. Такое решение обусловлено тем, что в холодное время мангал выделяет достаточно тепла для равномерного прогрева пространства внутри беседки.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Шведский вариант, крыша беседки полупрозрачная, а труба выводится через «макушку»

Для летних построек чаще всего барбекюшницу из кирпича выносят в угол или на тыльную линию беседки. Понятно, что ставить мангал внутри беседки можно лишь в том случае, если фундамент был залит заранее на щебеночной подушке.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоПечь барбекю в глубине беседки, таким способом устанавливается большая часть мангалов

В остальных случаях, если хозяева не хотят переделывать конструкцию беседки, мангал или барбекюшницу строят рядом на самостоятельном фундаменте.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоПристроенная печь на отдельном фундаменте

Какие инструменты и материалы потребуются

Для строительства простейшего мангала лучше всего сделать фундамент, это полезная вещь, так как коробку из кирпича можно совершенствовать и доделывать, и неизвестно, до каких размеров вообще вырастет печь с барбекю.

Поэтому для фундамента потребуется:

  • 300 л бетона марки М400;
  • Гравий на подсыпку подушку, не менее 20 ведер;
  • Доски на опалубку, 8 штук по 2 м.

Из инструментов на фундамент под мангал потребуется лопата, рулетка и емкость для разлива бетона. После заливки плиту ровняют правилом по строительному уровню, иначе мангал может стать с уклоном.

Для строительства легкого мангала в беседке потребуется:

  • 300 штук пустотного красного кирпича;
  • 20 штук шамота, если полностью облицовывать камеру под барбекю, то потребуется не менее 70 штук;
  • Кладочный раствор из двух мешков цемента, и оди замес огнеупорной цемент-глиняной смеси, не менее 40 л;
  • Стальные уголки для формирования свода и нижней части камеры;
  • Жаропрочный шнур для уплотнения трубы при прохождении дымохода через крышу беседки.

Также потребуется проволока, расшивочный материал, можно использовать специальное покрытие для придания стенкам печи водоотталкивающих свойств, иногда мастера рекомендуют покрывать готовый мангал силиконовой пропиткой, чтобы избежать намокания кладки во время дождя. Из инструментов потребуется мастерок, строительный уровень и отвес.

Как сделать в беседке мангал из кирпича

Если есть возможность, то лучше всего построить барбекюшницу на самостоятельном плитном фундаменте, а под беседку использовать основание на столбчатых опорах. Получится и дешевле, и надежнее.

Совет! Лучше всего начинать строительство с мангала, после того как будет уложен последний кирпич в свод дымохода, можно строить беседку, и лишь по окончании строительства крыши устанавливать дымоход и узел прохода кровли.

Заливка фундамента

Для изготовления плиты необходимо будет выбрать небольшой котлован глубиной 40 см и размерами 180 на 100 см. Дно ямы отсыпаем песком, забрасываем битым бутовым камнем с щебенкой и заливаем бетоном.

Толстым делать фундамент не следует, но в любом случае плита должна располагаться выше на несколько сантиметров, чем будущая площадка пола беседки.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоКладка мангала из кирпича и схема порядовки

Пока раствор окончательно не схватился, выкладываем первый ряд будущего мангала с печным отделением. После того как бетон окончательно затвердеет, можно будет убрать опалубку, а пустотелый кирпич засыпать сухим песком, оставить свободной лишь линию кладки стен мангала. Пол будущей беседки лучше сразу застелить защитной пленкой.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

После укладки первых трех рядов потребуется сложить из огнеупорного кирпича колосник, стены и дно топки варочной печи. Пространство рядом выкладывается пустотным кирпичом до высоты в 900 мм.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Поверх печи укладываем чугунную плиту варочной поверхности. Дополнительно сделаем отвод из топки под коптильню рядом с мангалом. Стены барбекюшницы выкладываются из пустотного кирпича, но внутри камеры нужно выполнить облицовку сплошным камнем.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Установка дымоотвода

В верхней части печи выводим свод под дымоход, прожигаем и проверяем, насколько удачным получился мангал. Металлический колпак сварим из обычной стали, но устанавливать его будем после завершения строительства беседки.

Основная проблема с дымоходом заключается в правильном оборудовании узла прохода крыши беседки. Если крыша выполнена из металлочерепицы, можно будет просто заделать трубу термостойким силиконовым герметиком. В остальных случаях нужно будет использовать металлический чехол с забивкой минеральной ватой.

Мангал из кирпича в беседку с коптильной

В приведенной выше конструкции печи имеется небольшое коптильное отделение, но форма и размеры рассчитаны на подвесную систему для копчения рыбы, в первую очередь рыбопродуктов.

Иногда хозяева превращают беседку в центр разделки и заготовки домашней продукции самого широкого асортимента. Для таких случаев можно посоветовать проект, в котором коптильное отделение выполнено по отдельной схеме, имеет свою топку для генерации горячего дыма.

Мангал, барбекю из кирпича в беседке: как сделать, устройствоБарбекюшница с камерой холодного копчения

Его же можно использовать для приготовления некоторых блюд, не требующих длительной тепловой обработки.

Рекомендации

Практически все проекты мангалов строятся из легкого пустотного кирпича с использованием специального кладочного раствора на цементно-глиняной основе. В процессе пользования мангалом внутренняя поверхность камеры нагревается максимум до 120оС. А наличие пустот только помогает сохранить тепло.

Для мангалов и барбекюшницы, совмещенных с варочной плитой, необходимо засыпать полости внутри кирпича сухим прокаленным песком, в противном случае из-за плохой теплопроводности обязательно появятся трещины.

Пустотный кирпич рядового качества обычно страдает плохой геометрией, поэтому при потребности в 400 шт. рекомендуют приобретать не менее 500 единиц, часть придется выбраковать или использовать в фундаменте беседки.

Барбекюшница из кирпича в беседке

Вариантов компоновки и схем размещения мангалов существует достаточно много, по сути, каждый самодельщик находит свою оптимальную схему, по-своему красивую и не похожую на соседские постройки.

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Мангал, барбекю из кирпича в беседке: как сделать, устройство

Заключение

Изготовить мангал из кирпича в беседке своими руками значительно проще, чем построить полноценную кирпичную печку. В нем нет огромных тепловых нагрузок, поэтому при соблюдении простейших правил укладки стен пристроить барбекю к беседке не составит особого труда, результат почти всегда получается положительным, даже у начинающих строителей.

проекты + фото и пошаговая инструкция

Обустраивая территорию загородного участка, всегда можно отвести небольшой уголок, который будет приносить радость всей семье в праздники и в будние дни. Такой зоной вполне может стать беседка с барбекю из кирпича.

Беседка с барбекю из кирпичаБеседка с барбекю из кирпича

Беседка с барбекю из кирпича

В этом месте отдыха необходимо предусмотреть не только приспособления для приготовления любимых блюд, но и уголок, где можно расположиться в тени, в уютном кресле или гамаке в знойный день. Также нельзя забывать и о том, что на праздники нужно будет где-то разместить гостей, а значит, желательно продумать место для большого стола. Самым сложным во всем комплексе будет правильно устроить надежный фундамент и возвести печь. Поэтому не нужно торопиться и делать все по порядку:

  • Первое, что предстоит сделать — это выбрать на участке удобное место для постройки.
  • Затем, составить проект беседки с чертежом и общим рисунком.
  • Подобрать модель печи с порядком кладки.
  • Далее, разметить постройку на местности, опираясь на выбранные размеры.
  • Составить список всего необходимого и приобрести нужные материалы.
  • После всех этих подготовительных работ можно приступать к работе на месте.

Выбираем подходящее место

Очень важно выбрать подходящее место для постройки. Оно должно соответствовать некоторым требованиям, которые помогут соблюсти требования безопасности сооружения и здоровья людей, а также создать удобства для хозяев в приготовлении пищи. К таким требованиям относится:

Зона отдыха должна находиться не слишком близко от капитального строения, но и не очень далеко от него, так как придется часто ходит за продуктами и посудой. Близко не стоит строить беседку с барбекю потому, что дым, исходящий из трубы может попасть через открытые окна в помещения.

Не стоит устраивать беседку с печью под деревьями. Горячий воздух, исходящий из трубы быстро высушит листву на дереве, а это грозит возникновением пожара.

Третий момент, который нужно учесть — это расположенная рядом вода. Если невозможно найти такое место на территории, то водопровод придется провести прямо в беседку. Вы убедитесь в том, что это удобно при первом же приготовлении пищи.

Составление проекта и расчет материалов

В данном случае представлен пример составления несложного проекта —  рисунок беседки, каким вы ее видите и чертеж с размерами. В этом следует опираться на параметры выбранного места и его площадь. Составляя собственный проект, сразу спланируйте установку печи, ее размеры по основанию и высоте — от них будет зависеть количество необходимых материалов.

Один из видов проекта бесеседкиОдин из видов проекта бесеседки

Один из видов проекта бесеседки

Для возведения беседки нужно приобрести следующие материалы:

  • песок, щебень, цемент;
  • деревянный брус и доски — они потребуются для опалубки, поддерживающих конструкцию столбов, стропил крыши, ограждения беседки;
  • кровельный материал — это может быть шифер, металлочерепица, поликарбонат или др.
  • арматура для укрепления фундамента и стяжки пола беседки.

Что еще необходимо для работы?

Выбирая модель печи, необходимо продумать, что бы вы хотели на ней готовить, достаточно ли будет только жаровни для жарки шашлыка и барбекю, или вы хотели бы расширить функции этого сооружения. Конечно же, плита никогда не будет лишней для печи, так как, имея ее, можно ежедневно готовить разнообразные блюда не в душной кухне, а на свежем воздухе. А просторная беседка позволит проводить обеды и ужины на природе.

Очень удачный вариант печки

Например, выбрав модель печи-барбекю, представленную на фото, при ее постройке следует опираться на приведенные схемы и следовать им на протяжении всех работ по возведению комплекса.  Базируясь на них можно также просчитать количество необходимых материалов и готовых элементов.

и, в принципе, не слишком сложная схемаи, в принципе, не слишком сложная схема

и, в принципе, не слишком сложная схема

Для постройки печи потребуется следующее:

  • кирпич красный и силикатный;
  • готовая жаропрочная смесь или цемент с песком для кладки кирпича;
  • две чугунные дверцы — одна для топки, другая для поддувала;
  • чугунная панель плиты;
  • металлические полосы для перекрытия кладки;
  • колосник;
  • лист гидроизоляции.

Разметка на местности

Имея все размеры, будет легко сделать разметку будущей стройки на месте. Этот процесс проводится с помощью веревки и деревянных колышков, углы точно выставляются под контролем угольника. По всему периметру устанавливаются колышки.

Очень важно правильно разметить месторасположение фундамента под печь.

Фундамент

Фундамент является основой всего строения, поэтому его нужно устраивать особенно добросовестно. Для стен подойдет ленточный вариант фундамента, так как строение не имеет толстых массивных стен. А вот для печки лучше соорудить полноценную монолитную площадку.

Примерная схема фундаментаПримерная схема фундамента

Примерная схема фундамента

  • Котлован роется по периметру будущей постройки, соответственно ранее сделанной разметке. Его глубину рассчитывают в зависимости от качества и состава почвы, но чаще всего она составляет от 40 до 80 сантиметров. Для ленточной основы копают траншею, шириной на 8—10 сантиметров больше толщины стен, а для основы под печь котлован в периметр больше размеров будущего сооружения на 10—15 сантиметров.
  • Далее в котлованы устраивается опалубка из досок. Если же беседку планируется сделать круглой или полукруглой, опалубку устанавливают из металлических листов. Опалубка должна возвышаться над поверхностью почвы на 20—25 сантиметров.
  • На дно ямы делают подушку из песка, толщиной 15—20 сантиметров.
  • Затем, на всю высоту фундамента устанавливается арматура в виде  крупной сетки, которую делают с помощью сварки или скрепляют ее ячейки проволокой.
  • Далее устраивают монолитный фундамент, который можно залить в два этапа — нижний его слой замешивается из цемента, мелкого щебня и песка, а верхний делают цементно — песчаным.
  • Его поверхность хорошо выравнивают и оставляется до полного просыхания. После окончательного затвердения (через 2—3 недели) сверху настилается гидроизоляция.
  • Почва внутри фундамента снимается, и вместо нее засыпается песок, который аккуратно разравнивается.
  • На всю площадь устанавливается арматурная сетка и заливается бетон. Стяжка разравнивается и оставляется застывать. Площадка может быть залита вровень со стенками фундамента, а может быть и несколько ниже.

Строительство беседки

Дальнейшие действия проводятся согласно составленному проекту и это могут быть следующие варианты:

  • возведение стенок из кирпича;
  • установка брусков для поддержания крыши;
  • комбинированный вариант.

Когда возведены опоры, устраивается основа для кровли. Здесь нужно помнить, что стропила располагаются таким образом, чтобы труба печи проходила между ними, а не уперлась случайно прямо в одну из них.

Далее укладывается кровельный материал на всю поверхность, кроме участка, где будет возводиться печь-барбекю, чтобы потом не пришлось прорезать для трубы отверстие наверху. Подготовив в общих чертах беседку, можно приступать к возведению печи.

Постройка печи

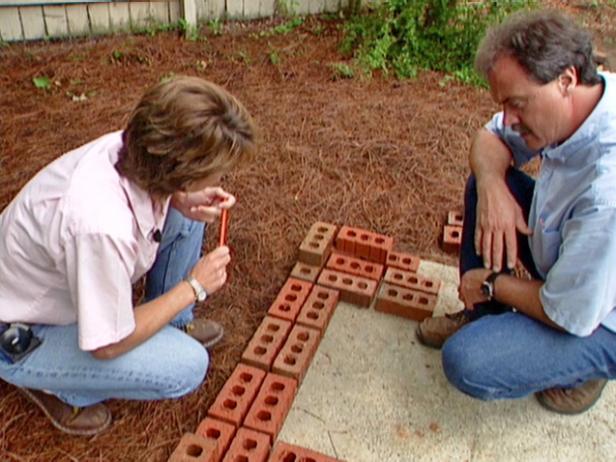

Каждый из рядов строения сначала выкладывается насухо, т.е. без раствора, подгоняются кирпичи, и только когда этот процесс пройдет удачно, можно производить кладку на раствор.

Порядовка самой печкиПорядовка самой печки

Порядовка самой печки

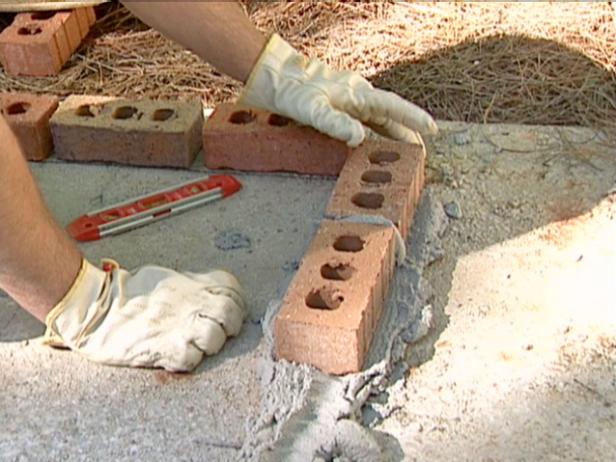

  • Первый ряд печи укладывается на подготовленную гидроизоляцию, постеленную на фундамент.

Чтобы не ошибиться с размещением первого ряда на фундаменте, можно разметить его с помощью длинной линейки и мела.

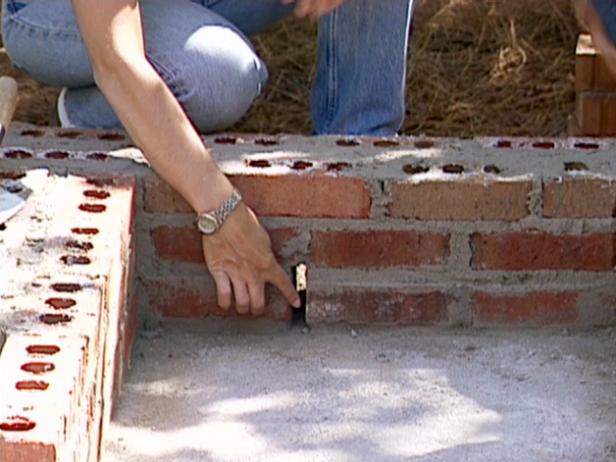

  • На порядовой схеме хорошо видно, как укладывается каждый из рядов, на каком из них устанавливают дверцы и плита. Следуя данной схеме можно без труда вывести печь, тем более в порядовке печи-барбекю нет сложных конфигураций дымоходных каналов, как например в отопительно-варочных вариантах.

Очень важно особое внимание уделить швам между кирпичами — они не должны быть слишком широкими или, наоборот, узкими. Если швы будут слишком толстыми, при пр

Мангал в беседке из кирпича своими руками: порядовка и схема

Содержание статьи

Беседка из кирпича на дачу

Хозяин земельного участка совместно со строительством дома обязательно запланирует зону отдыха. Баня на дровах, беседка и мангальная зона–все должно быть. Для комфортного отдыха можно совместить некоторые объекты. Как построить все эти строительные объекты на своей земле в этой статье.

Идеальный вариант

Совместить можно не только объекты по их предназначению, но и по материалам и видам строительства. Проекты беседок можно разработать самостоятельно или найти в интернете. Так же обязательно потребуются схемы, где указана правильная порядовка.

Мангал в беседке из кирпича

  1. Беседка навес — самый простой вариант. Её можно сделать без специального фундамента, просто на земле. Кирпичные или деревянные столбы, крыша из поликарбоната. Она отлично прикроет от дождя или жаркого солнца.
  2. Кирпичная беседка с мангалом будет самым оптимальным вариантом. Это капитальное строение, с легким фундаментом будет служить долго. Вариант с закрытыми окнами позволит насладиться жаренным мясом круглый год.
  3. Мангалы из кирпича можно обустроить в изящной беседке с коваными элементами, но на кирпичном основании. Кованые ажуры применяются и при создании зоны кухни и отдыха.
  4. Беседка из дерева настоящий теремок на участке. Для совмещения с мангалом, потребует дополнительной огнеупорной обработки.
  5. Мангал из кирпича в беседке дополнительно оснащают коптильней, печью для казана, вертелом и варочной поверхностью. В результате получается полноценно оснащенная кухня на природе.

Мангал в беседке из кирпича

Все необходимо нанести на чертеж и следовать всем схемам.

После того, как определились с проектом беседки из кирпича, выбираем место на участке. Оно не должно быть далеко от дома.

Из открытой беседки должен быть приятный вид. Если рядом получиться обустроить водоем и сад это будет лучший вариант. Детская площадка тоже должна быть рядом–малышня будет постоянно бегать в беседку, на свежем воздухе всегда хочется кушать.

Расположение кухни и обеденной зоны

Мангал в беседке из кирпича

Как вариант эти два объекта можно расположить в разных беседках. Но готовка на открытом огне само собой приятное зрелище и посмотреть, что происходит на мангале очень интересно. Да и тот, кто готовит, часто участник мероприятия должен находится вместе с компанией.

Большая мангальная зона может быть отделена от обеденного стола кухонным островом или барной стойкой. Беседка должна быть большой, не менее 20 м².

Для маленьких беседок отделять кирпичный мангал не обязательно, стол находиться рядом. Или же небольшая зона с барбекю из кирпича с диванчиками для отдыха.

Начинаем строительство

Мангал в беседке из кирпича

По проекту должен быть расчет всех материалов. Для всего строительства потребуются дополнительные инструменты, возможно большая часть из них уже есть, а стройматериалы придется приобрести только для барбекюшниц и грилей.

  • Кирпич потребуется 2х видов:стандартный красный и шамотный(огнеупорный) для печи.
  • Глина, песок, строительные смеси. Для кладки самого камина потребуются специальные огнеупорные смеси. Бетон для закладки фундамента.
  • Колосники, дверцы для топки и зольника
  • Уголки, стальной лист, арматура
  • Варочная плита, для коптильни металлические пруты крючки.
  • Металлические и арматурные сетки.

Заливаем фундамент

Мангал в беседке из кирпича

Беседки с мангалом из кирпича — это два разных строительных объекта. Для каждого свой фундамент и стены. Заднюю стену камина и стену беседки совмещать не рекомендуется. Построить мангал на века позволит прочный и устойчивый фундамент. Чем больше количество рядов, тем основательней должен быть фундамент. Каждый ряд кирпича должна выдерживать бетонная стяжка не менее 15 см.

Вырывается котлован. Его объем должен превышать на 90-100мм в ширину основание мангала.
Опалубку можно сделать из любого подсобного материала – досок, толстого картона. Внутрь укладывается щебень, арматура.

Беседка на даче это не просто лавочка для поедания шашлыка. Это полноценное место для уютного времяпрепровождения.

Все заливается бетонной смесью и оставляется для застывания. Для гидроизоляции используется рубероид или специальные смеси.

Растворы для кладки

Стандартный раствор для строительства мангала 1:3 глина/песок. Сам раствор по консистенции напоминает густую сметану. Для работы с огнеупорным кирпичом вместо обычной глины добавляется шамотная.

Для беседки подойдет раствор на цементе, в том же соотношении. Но глина заменена на цемент.
Раствор должен быстро использоваться, иначе вода будет крепко связана с цементом и сцепления с кирпичом будет не прочным.

Мангал из кирпича

Мангал в беседке из кирпича

Внимательно изучается порядовка. Нарушать схему нельзя, это приведет к необратимым последствиям. Начиная с первого ряда кладки обязательно используем отвесы или уровни. Любое нарушение горизонтальности приведет к нарушению и камин будет дымить или вовсе не разгорится.

Каждые 2 ряда прокладывается армированная сетка. Точно по схеме делается перекрытие. Порядовка учитывает все эти моменты, главное не пропустить смену рядов.

В строительстве мангала используются два вида кирпича.

  • Наружная кладка ведется из пустотелого или красного кирпича — там, где нет сильного нагрева
  • Внутренняя из шамотного.

Мангал в беседке из кирпича

Все части которые соприкасаются с огнем должны быть из огнеупорных материалов. Такой кирпич при нагреве больше расширяется. Это надо учесть при кладке – ширина швов должна быть больше.

Для капитальной печи потребуется выкладка трубы из кирпича своими руками. Можно приобрести готовые металлические. Или как вариант – кирпичом обложить металлическую или асбестовую трубу.

Если труба не предусматривается, то необходимо сделать вытяжку. Ни кто не захочет находиться в беседке, где полно гари и дыма. Барбекю из кирпича для беседки обязательно снабжается вытяжным зондом, с хорошей тягой.

Строительство беседки

Мангал в беседке из кирпича

После того, как построен фундамент для мангала, заливается основание под беседку. Фундамент можно выбрать любой: ленточный, свайный или совмещенный вариант.

Совмещать фундамент под беседку и мангал нельзя. Для печей всегда отдельный, беседку или дом со временем может перекосить, а отдельный мангал с небольшим фундаментом останется неизменным.

Выкладываются стены, учитываются места для окон и дверей, если это предусмотрено схемой. Обязательно применяют уровень. Допускается отклонение в 0,5мм не больше.
Завершающей стадией строительства будет возведение крыши. Из профлиста или металлочерипицы, любой вариант будет удачным. Необходимо предусмотреть место под трубу и вывести её выше крыши.

Украшение места отдыха

Мангал в беседке из кирпича

Часто мангал сразу же обкладывают кирпичом. Для этого необходимо срезать кирпичики и красиво укладывать. Можно использовать облицовочный кирпич, как для мангала, так и полностью для беседки.

  • Красиво смотрится в мангале аккуратные поленья из березы. Для этого при разработках схемы это необходимо учесть. Не получилось? Закажите отдельно поленницу из кованого металла.
  • Так же можно заказать красивую решетку для барбекю и приборы для обслуживания мангала.
  • Все поверхности декорировать плиткой, в том числе и стол обеденной зоны
  • Лавки сделать из массивного дерева «под старину»

Вариантов декорирования беседки из кирпича с мангалом множества. Самое главное она должна выполнять свои функции:

  1. Накормить вкусно гостей
  2. Создать приятную атмосферу отдыха
  3. Быть безопасным местом.

Мангал в беседке из кирпича станет гордостью хозяина, а сделанный своими руками подарит много впечатлений от возведения этого объекта на собственном участке.

Мангал в беседке из кирпича: чертежи, как сделать

После работы на дачном участке приятно провести время в приятном окружении родных и близких. Практическим решением станет постройка мангала или барбекю из кирпича в беседке, поскольку ни одно застолье не обходится без такого ароматного и вкусного блюда, как шашлык. Есть разные виды мангалов: стационарные или переносные. Многие хозяева устанавливают мангал прямо в беседке. Даже неопытному мастеру под силу построить мангал из кирпича в беседке. Сооружение возводят из различного материала: кирпича, дерева, камня.

Наиболее приемлемым и долговечным материалом для построения беседки с мангалом является кирпич, поскольку благодаря его огнеупорности, возгорания менее вероятны.

Выбор места строительства

Перед тем как приступать к основным строительным и проекционным работам, необходимо определить функциональность конструкции и ее месторасположения. Если кирпичная беседка с барбекю или коптильной необходима для частого приема пищи и встречи гостей — лучше расположить ее ближе к дому, а если для спокойного и тихого отдыха, то в тени садовых деревьев. Она может быть использована не только для застолий, но и служить местом наслаждения природой. Мангал из кирпича даже в кованой беседке лучше, чем под открытым небом, поскольку можно готовить на огне в любую погоду и время года. После утверждения места расположения, создают чертеж будущей конструкции.

Вернуться к оглавлению

Правила установки беседки с мангалом из кирпича

Если речь идет о каменной беседке, то сначала закладывают фундамент, чтобы избежать в дальнейшем проседания конструкции. В зависимости от финансовых возможностей выбирают материал и модель мангала в беседку: его можно сделать самостоятельно или использовать готовые, которые могут быть изготовлены из различного материала:

Можно купить готовый прибор из металла.
  • чугунные;
  • электрические;
  • металлические;
  • стальные.

Кирпичный мангал строят в несколько этапов:

  1. Кирпич в первом ряду укладывают всплошную.
  2. Создается место, где будут храниться дрова.
  3. Укладываются семь рядов материала для места под приготовление пищи.
  4. Возводится дымоход.
  5. Оборудуется месторасположения разделочного стола.
Вернуться к оглавлению

Необходимые материалы, инструменты

  • Песок, кирпич, щебень, цемент, чтобы залить фундамент.
  • Труба для столбов опоры.
  • Арматура, брус, доски.
  • Мастерок, лопата, ведра, уровень.
  • Лобзик, молоток, зубила, машинка для шлифовки.
Вернуться к оглавлению

Чертежи и этапы работы постройки беседки с мангалом

Составляя проект конструкции, нужно иметь представление, какой формы она будет.

Проект мангала должен учитывать месторасположение и форму конструкции относительно места отдыха, а также особенности кладки кирпича. На стадии составления чертежа рассчитываются количество необходимого кирпича и вспомогательных стройматериалов. Этапность проведения работ следующая:

  1. Определение типа конструкции, в которой будет выполнен мангал для беседки. Это может быть прямоугольный или угловой мангал.
  2. Выбор места расположения.
  3. Составление проекта и чертежа.
  4. Закладка фундамента.
  5. Постройка барбекю, стен и перекрытие крыши беседки, пола.
  6. Проведение отделочных работ.
Вернуться к оглавлению

Как сделать фундамент?

Чтобы постройка не проседала, необходимо заложить фундамент: ленточный или плиточный армированный. Чтобы построить практичную кирпичную беседку с барбекю или печкой своими руками, нужно подготовить место, очистить и выровнять поверхность участка. Выкопать основу глубиной до 50 см, засыпать песком со щебнем слоем в 20 см, а сверху уложить армирующую сетку. Соорудить опалубку, на 10 см выступающую над уровнем грунта. Основание залить бетонным раствором, который можно купить в специализированном магазине или же приготовить в домашних условиях. Для приготовления понадобится:

Для приготовления бетонного раствора нужно закупить песок.
  • песок;
  • вода;
  • щебень;
  • цемент.

После заложения фундамента необходимо дать ему время для полного застывания. В зависимости от погоды и времени года, на это может уйти от нескольких дней до нескольких недель. Размер фундамента должен быть на 10—15 сантиметров больше самого мангала. Для гидроизоляции можно использовать рубероид или специальные смеси.

Классическая строительная смесь для сооружения мангала состоит из глины и песка в соотношении с водой 7:3 с разведением водой до однородной консистенции густой сметаны. Для стен, контактирующих с огнем, нужно обычную глину заменить огнеупорным шамотом. Для возведения беседки можно использовать цемент.

Вернуться к оглавлению

Стены беседки и крыша

Если в ходе строительства не предусмотрены отделочные работы, то кладку кирпича нужно выполнять с расшивкой швов. При этом важно использовать уровень и отвес, для соблюдения правильной геометрии строения. Чтобы построить кирпичные столбы, по их месту устанавливаются металлические трубы и обкладываются кирпичом. одну из колонн можно совместить с дымоходом. Важно учитывать необходимость обеспечения естественного стока воды. Для этого при обустройстве пола выполняют наклон в противоположную сторону от очага.

Желательно, чтобы за мангалом стена была сплошной.

Чаще сооружают беседки с частичной стеной в 1—1,5 метра высоты кирпичной кладки. Проемы закрывают решетками из дерева, украшают ковкой из металл или занавесками. Со стороны мангала лучше делать сплошную стену. Это обеспечит нормальное дымоотведение, защиту от дождя и ветра. Не имея достаточного опыта в строительстве, лучше выбирать простые кровли для беседки — односкатные с покрытием из черепицы или поликарбоната.

Вернуться к оглавлению

Устройство мангала

Кладку мангал с коптильней начинаем с дровника согласно чертежам. Верхнюю часть постройки выкладывают из жаропрочного кирпича, а печную трубу и нижнюю часть — из обычного. Этапность работ:

  1. 1-й ряд кирпича укладывается лежа на основание. Раствор наносится зубчатым шпателем толщиной в 10 мм. Отбивается резиновой киянкой.
  2. Горизонталь и вертикаль постоянно контролируется водяным уровнем.
  3. 2 ряд до 5-го укладывается как и 1-й со смещением в 0,5—1,3 кирпича с уплотнением материала киянкой.
  4. Армированная сетка укладывается на каждые 2 ряда.
  5. 6-й ряд укладывается лежа поперек 5-го, что нависания в полкирпича над стеной.
  6. 7—9-й выкладываются классическим способом.
  7. 10-й будет поперечным, на выступах которого, можно соорудить поддон для сбора угля и гриль.
  8. 11—14-й — заключительные. Выполняются ложковой перевязкой.
  9. Устанавливается рабочая поверхность:
    1. На отдельное основание укладывается цоколь из кирпича вплотную к мангалу. Достаточно 6-ти рядов с последним, уложенным поперек.
    2. На выступы укладывается фанерный лист в 9 мм.
    3. Расшиваются швы.

И напоследок необходимо установить дверцы и обработать антисептическими составами деревянные элементы конструкции. Полы отделывают плиткой: тротуарной или керамической, подводят воду и электричество, если необходимо. Барбекю для беседки по предложенному плану не предполагает дополнительной отделки. Следовательно, для эстетичности можно прогладить швы после высыхания кладочного раствора смоченной тряпкой.

Печи барбекю для беседки или летней кухни: мангал и барбекюшница с дымоходом своими руками, модульные с казаном из кирпича

Красиво оформленная беседка на приусадебном участке или во дворе дома всегда являлась местом отдыха и прекрасным дополнением общего пространства любого подворья. Владельцы старались украсить ее цветами, вьющимися растениями, различными элементами декора. Но главным ее назначением остается обеспечение отдыха. Именно поэтому устройство мангала или печи–барбекю возле беседки или внутри нее, станут главным достоинством зоны отдыха — не только полезным, но приятным ее дополнением.

Печи-барбекю для летней кухни: их типы и разновидности

Конструкций барбекю много, но по принципу исполнения их можно разделить на три основные группы:

Простые по типу мангала

Простейшие – кострища, обложенные по периметру камнями или кирпичом, либо изделия, изготовленные по типу мангала представляющие собой сварную или цельную металлическую емкость с прорезями для воздушной тяги и съемной решеткой. Для удобства приготовления блюд, конструкция предусматривает ножки. Решетка устанавливается не сверху на бортики, а на некотором углублении, примерно 6-10 см. Это делается, чтобы раскаленный от углей воздух не выдувался ветром, а находился на уровне приготовления мяса, обеспечивая равномерную прожарку. В этом и заключается отличие мангала от барбекю.

__

Печь барбекю для беседки — открытый очаг

П-образные из камня или кирпича

Несложное строение из камня или кирпича, представляющее собой П-образную кладку высотой 1,0 – 1,2 м. Сооружение возводится на ровной горизонтальной поверхности: бетонной плите или бетонной стяжке. В кладку вмонтирована огнестойкая поверхность из листового металла не менее 0,3 см толщиной, на которой будут сгорать дрова и тлеть угли. Выше нее располагаются крепления для установки решетки.

__

Простой барбекю для дачи и беседки

Печь с камином, дымоходом и дровянником

Полноценная печь с камином, дымоходом, местом для хранения дров, столом для размещения продуктов. Такая печь выстраивается на фундаменте, может располагаться в беседке и иногда представляет целую кухню на свежем воздухе.

__

Печь барбекю для беседки

Первый вариант — переносной и его всегда можно поставить рядом с беседкой, чтобы контролировать процесс приготовления и наслаждаться благоуханием пищи. Второй вариант вполне реально пристраивается сбоку беседки, но при условии несложной модернизации: над ним должна быть смонтирована металлическая вытяжка с трубой, чтобы дым не поступал в зону отдыха. Печь из третьего пункта зачастую строится в беседке, а иногда беседка возводится вокруг нее.

__

Схема печи барбекю для беседки

Печь для беседки можно условно разделить на три составные части:

  • основание, с помощью которого рабочая поверхность поднимается на нужную высоту;
  • очаг, представляющий собой рабочую камеру из огнеупорного материала, на дно которого обычно устанавливается металлический поддон;
  • свод (вытяжка), переходящий в дымоход.

В отличие от домашней печи, функции которой не ограничиваются приготовлением пищи, барбекю не нуждается в сложной системе дымоотвода, поэтому дымоход представляет собой обычную короткую трубу.

Требования, предъявляемые уличным печам, примерные размеры

Уличная печь выстраивается на фундаменте. Пол со стороны камина в обязательном порядке должен иметь противопожарное покрытие в виде листового железа, керамической, гранитной или бетонной плитки на случай выпадения жара из печи.

Укладка кирпича или камней производится на специальный кладочный состав для печей и каминов, либо на глиняно-цементный раствор. Внутренняя часть очага дополнительно обкладывается шамотным кирпичом на смесь глины с песком и добавлением цемента.

__

Требования, предъявляемые к печам

Металлические элементы: декоративные решетки, поддон, заслонки устанавливаются только после высыхания кладки.

При эксплуатации печи нельзя использовать для разжигания дров бензин, керосин спирт – это опасно потому, что скопления паров указанных жидкостей взрывоопасны и могут не только повредить строение, но и причинить ожоги человеку.

Какие-либо особенные условия или требования к возведению и эксплуатации не предъявляются, главное приложить старание, тогда постройка будет служить долго, радуя хозяев и их гостей.

Выбор места для беседки с печью-барбекю

При определении места строительства, важно учитывать несколько факторов, которые смогут упростить процесс возведения, а впоследствии процесс эксплуатации печи:

  1. Близость источника воды. Этот момент важен по трем причинам: вода нужна при строительстве, при приготовлении пищи, а также для обеспечения пожарной безопасности.
  2. Отсутствие растущих вблизи деревьев и кустарников. Для них не будет полезным такое соседство.
  3. Стоянка автотранспорта или место хранения легковоспламеняющихся жидкостей должны быть на достаточном удалении.
  4. Расстояние до жилых или хозяйственных построек должно быть достаточным, чтобы избежать воздействия на них дыма и сажи.
  5. Наличие возможности провести к зоне отдыха электрическую энергию.
__

Размещение барбекю на участке

Если расположение барбекю планируется рядом с межой соседнего участка, лучше заранее узнать мнение соседей по данному поводу, чтобы впоследствии избежать возможных неприятных ситуаций.

Планирование возведения печи-барбекю, создание проекта по чертежам

Чтобы начатое строительство не превратилось в долгострой и не раздражало своим неоконченным видом владельцев участка, необходимо предварительно составить проект: план работ с подсчетом предполагаемых временных, финансовых и физических затрат. Проект должен предусматривать:

  1. конструкцию будущего сооружения
    • размеры
    • форму
    • внутреннее устройство
  2. строительные материалы, необходимые для постройки
    • песок, щебень, глина
    • цемент
    • кирпич, в том числе шамотный
    • железо (решетки, поддон)
  3. инструменты и инвентарь, которые будут применяться
    • электроинструмент
    • инструмент каменщика
    • ящик каменщика
    • вспомогательный инструмент (лопата, трамбовка, ведра и прочее)
  4. дополнительные расходы
    • доставка материалов
    • замена вышедшего из строя инструмента.
__

Чертеж печи-барбекю для беседки

Большим подспорьем в строительстве станут чертежи или эскизы планируемой печи. Они помогут правильно определить габариты строения, а по ним произвести более точный подсчет материала. Кроме того по чертежам можно спланировать этапы строительства.

Конечно, предусмотреть абсолютно все невозможно, но нужно стремиться охватить как можно больше вопросов. Что не будет предусмотрено проектом, впоследствии придется решать на ходу.

__

Печь барбекю для беседки порядовка

Основные требования к обустройству фундамента

Площадь фундамента должна быть больше, чем основание постройки. Для его устройства можно использовать железобетонную плиту, углубленную в грунт и уложенную на песчаную подушку. Можно сделать фундамент собственноручно.

Периметр по углам отмечается колышками, между которыми натягивается шпагат. Углы должны быть строго 90°. Точность разметки проверяется путем измерения диагоналей. Теперь можно приступать к подготовке основы.

Для этого в почве делается углубление, основание которого выравнивается по уровню и засыпается слоем щебня или гравия. Основу тщательно утрамбовывают трамбовкой и обильно смачивают водой. По периметру устанавливается опалубка из досок. Между ними устраивается арматурная решетка.

Фундамент для печи барбекю

Бетона понадобится довольно много, поэтому лучше прибегнуть к применению бетономешалки. Если это невозможно, замесы придется делать в корыте. Для бетона используется цемент М 300, песок из расчета 3х1 и гравий. После заливки фундамента, поверхность обрабатывается трамбовкой и выравнивается с помощью правила и уровня.

Высота фундамента над поверхностью земли должна составлять не менее 0,1- 0,2 метра.

До полного высыхания фундамента нужно выждать несколько дней. Если погода стоит очень жаркая, рекомендуется по утрам увлажнять верхний слой бетона из лейки. Если предвидятся дожди, лучше накрыть фундамент пленкой.

Строительство печи для барбекю

После окончания работ с фундаментом начинается процесс возведения печи. Между фундаментом и первым рядом кладки укладывается слой рубероида, играющий роль гидроизоляции, препятствующей впитыванию кирпичом влаги из бетона.

Основание печи, где впоследствии будут храниться дрова, можно выкладывать из любого кирпича. Оно не будет подвергаться воздействию высоких температур и огнестойкость этих стен не понадобится. Но качество кладки от этого пострадать не должно. Потому что именно основание даст прочность всему строению. Вертикальность стен и соответствие кладки уровню горизонта, постоянно проверяется уровнем.

__

Пошаговая схема строительства печи барбекю

Для перекрытия основания и перехода к очаговой части печи, используется красный глиняный кирпич, который укладывается на вмонтированные в кладку металлические полосы. Можно устроить эту поверхность из железного листа, уложенного на предварительно подготовленные выступы. Расстояние от фундамента до перекрытия должна составлять 0,9 м (может колебаться в пределах 10 см).

Внутренняя часть очага обкладывается шамотным кирпичом. Обычно ее высота делается 0,6 м – этого вполне достаточно, для осуществления необходимых манипуляций по приготовлению пищи. Задняя стенка очага может быть глухая, но можно решить этот вопрос иначе.

Если печь устанавливается в центре беседки, то можно сделать заднюю стенку съемной, то есть изготовить ее в виде металлической декоративно оформленной заслонки, устанавливающейся с помощью специально устроенных навесов. Таким образом, в обычном положении, стена может быть закрытой, а в присутствии гостей, ее можно снять и тогда доступ к огню открывается с двух сторон и в приготовлении яств могут участвовать сразу несколько человек. Созерцать же процесс можно из любой части беседки.

Вытяжка над очагом может иметь два исполнения:

  • выложена из кирпича, путем постепенного сведения кладки к центру или к задней стенке (в зависимости от конструкции) с переходом в дымоход;
  • металлическая конусная конструкция с встроенной металлической трубой.
__

Варианты вытяжки для барбекю

Высота печи-барбекю от фундамента до верхней части свода (вытяжки) составляет 2,0 – 2,2 м. Труба должна возвышаться над крышей беседки минимум на 50 см в соответствии с нормами СП (строительных правил) от 2009 года.

Мангал из кирпича своими руками, видео


Строительство печи для беседки – процесс трудоемкий, но вполне доступный к самостоятельному воплощению. Главное – иметь стремление завести на своем участке такой прекрасный элемент уюта и комфорта, как печь-барбекю, которая кроме своей функциональности, может стать прекрасным элементом общего интерьера подворья. На ней можно приготовить вкусные блюда, а можно просто посидеть у огня, наслаждаясь свежим воздухом.

Если к печи пристроить столешницу из камня, а с другой стороны – мойку, получится стильный кухонный комплекс – летняя кухня на свежем воздухе.

Мангалы с печью из кирпича своими руками в беседке: конструкция, выбор места, изготовление

Любое время года можно использовать с пользой. Обычно выходные проводят на природе, однако со временем это становится довольно привычным занятием, из-за чего уже просто надоедает. Но у любого из нас есть возможность сделать отдых незабываемым. Если, к примеру, на даче построить специальное место, вокруг которого организовать комфортный отдых с близкими или друзьями, то такой возможностью будет рад воспользоваться каждый.

Чаще всего многие задумываются об устройстве площадки для барбекю. Естественно, одного этого приспособления часто бывает недостаточно, поэтому нередко его обустраивают прямо в беседке.

Процесс изготовления беседки с мангалом-барбекю своими руками является в некотором роде сложным, однако все усилия впоследствии компенсируются незабываемым удовольствием от отдыха в этом месте.

Как построить своими руками беседку с мангалом?

Технология строительства мангала

Технология строительства мангалаЕсли вы хотите, чтобы отдых принес вас максимум положительных эмоций, то мангал в беседке под крышей поможет вам в этом. Но для этого необходимо вначале выбрать место, где будет построена беседка с мангалом своими руками. Соорудив фундамент для печи-барбекю, вы сведете к минимуму риск возгорания, благодаря чему ваша беседка сможет служить вам на протяжении долгого времени.

Еще до строительства беседки и печи под крышей вам предстоит выполнить ряд подготовительных мероприятий. Решая вопрос с местом, где будет построена беседка, учтите, что желательно размещать ее на незначительном удалении от дома. Лучше всего, если вы ее построите на ровной площадке, которая расположена вблизи водоема или окружена деревьями. При этом беседка должна находиться на таком расстоянии, чтобы дым от мангала не создавал неудобства людям, проживающим в доме.

Не менее важным вопросом, который вам придется решить на этапе подготовки, является строительство фундамента для печи.

Выбирая место для него, следует обращать внимание на почву, которая должна быть устойчивой и выдерживать серьезную нагрузку.

Обычно печь-барбекю строится на ленточном фундаменте, который в то же время с успехом может заменить бетонная монолитная подушка на песчаной основе.

Конструкция беседки

Как устроена беседка с мангалом внутри

Как устроена беседка с мангалом внутриКогда вы определитесь с местом для фундамента и беседки, вам необходимо решить, какую конструкцию она будет иметь. Здесь вам необходимо исходить в первую очередь из личных потребностей, поскольку для каждого человека подходящим вариантом беседки может быть конструкция определенных размеров и формы. Также не помешает здесь предусмотреть возможность демонтажа беседки на зиму. Если вы хотите проводить отдых в беседке и летом, и зимой, то наилучшим для вас вариантом будет капитальная конструкция, выполненная из высокопрочных материалов.

Существует несколько видов беседок, в которых можно устроиться мангал для отдыха:

  • Открытая конструкция, оборудованная навесом. Привлекательность этого варианта беседки обусловлена тем, что через крышу можно будет без особых проблем вывести дымоходную трубу. Наличие же навеса позволит обеспечить защиту от солнца и осадков, при этом благодаря открытому пространству у находящихся в беседке людей будет прекрасная возможность наслаждаться окружающим их видом. Немаловажно и то, что дым от печи не будет создавать неудобств для отдыхающих.
  • Компактная беседка, оборудованная маленькой печью, обеденным столиком и скамейками. Этот вариант подходит для любых дачных участков вне зависимости от их размеров. Стандартный вариант исполнения такой беседки включает опорные столбики и навес, которые дополнены специальной площадкой и столиком. С приходом зимы у владельца будет возможность убрать мебель в помещение для хранения. Несмотря на то что очаг не является достаточно просторным, на нём все же можно без особых проблем готовить различные вкусные блюда, которыми можно кормить и большую кампанию.
  • Капитальная просторная беседка, включающая несколько отдельных функциональных зон. По своему исполнению эта беседка является полноценным жилым строением, которая может предусматривать частично закрытые стенки. Для кирпичного мангала отводится специально выделенная зона. При этом он ни в коей мере не взаимодействует с зоной отдыха.

Решив вопрос с местом и конструкцией беседки, можно приступать к следующему этапу — разработке проекта будущего кирпичного мангала, подготовке необходимых материалов и инструментов. И первым действием, которое придется совершить при возведении беседки, станет подготовка площадки и фундамента для будущей печи.

Мангал из кирпича

Мангал из кирпичей под беседкой

Мангал из кирпичей под беседкойВладелец дачного участка, на территории которого имеется кирпичный мангал, получает прекрасную возможность организовать великолепное место для отдыха. Однако, чтобы этот замысел был качественно реализован, нужно проявить грамотный подход. Лучше всего представить этот процесс в виде отдельных этапов, что поможет избежать ошибок и сэкономить время на выполнение необходимых работ.

В первую очередь, важно позаботиться о том, чтобы беседка была удобной в эксплуатации. А для этого придется заранее определиться с местом, где будет расположен мангал. На этом этапе следует помнить о правилах безопасности. Имейте в виду, что чаще всего для печи отводится место под крышей беседки. Помня о том, что процесс приготовления пищи сопровождается повышением температуры, необходимо подобрать для сооружения этой зоны соответствующие материалы, которые будут хорошо справляться с подобным воздействием.

Для такого варианта беседки потребуется навес, который необходимо устроить над мангалом. Лучше всего сразу построить кирпичную печь-барбекю с навесом, тогда вам уже не придется тратить силы и время на сооружение дополнительной крыши.

Выбор места для печи

Решая вопрос, где будет расположена кирпичная печь, имейте в виду, что это потребует разделение беседки на две зоны:

  • Рабочая зона, где будет проходить процесс приготовления пищи;
  • Зона для отдыха, для которой можно отвести место непосредственно под крышей или же на открытом воздухе.

В процессе устройства выше обозначенных зон нужно предпринять необходимые меры по созданию комфортных условий в них. Они должны отличаться большим простором, чтобы там можно было найти место для приготовления пищи, складирования топлива и необходимого инвентаря. Решая, где разместить мангал, имейте в виду, что для него потребуется возвести фундамент, которому будет под силу справиться с весом печи.

Выбираем кирпич

Кирпичи для строительтсва мангала

Кирпичи для строительтсва мангалаПеред тем, как приступить к возведению печи, нужно решить вопрос, какие материалы использовать для работы. Причем речь идет не только о том, что использовать для строительства фундамента, но и какой кирпич необходимо применять для возведения печи.

Если вы планируете построить тяжелую печь и для вас важно соорудить достаточно прочный фундамент, то рекомендуется выбирать в качестве материала для него бетон. Бетонная смесь – это лишь один из компонентов, которым будет заливаться заранее вырытый котлован. А перед этим необходимо будет заполнить дно траншеи очищенным песком.

Правила выбора

С особой тщательностью следует подойти к выбору кирпича для печи. Чтобы избежать ошибок, нужно учесть следующие критерии:

  • Период эксплуатации печи для барбекю. Если вы планируете пользоваться ею круглый год, то выбирать нужно такой материал, который будет способен справиться с любыми критическими температурами, избегая тем самым разрушения;
  • Использование печи для приготовления продуктов питания. Из этого следует сделать вывод, что лучше всего использовать керамический, огнеупорный кирпич, в процессе нагрева которого будет отсутствовать выделение вредных соединений.
  • Если в качестве материала для возведения мангала вы выбрали самодельные кирпичи, то имейте в виду, что раствор придется готовить исключительно на глиняно-песчаной смеси. Здесь необходимо в точности соблюсти технологию, которая предусматривает вымачивание глины в простой воде на протяжении двух суток. Во время замешивания раствора для кирпича необходимо добиться его однородной массы, которая не должна содержать комков. На этапе формования кирпичей нужно следить за тем, чтобы они выглядели ровными, имели точные размеры и форму.

Технология строительства

В принципе построить мангал из кирпича не так уж и сложно, однако его технология предусматривает определенные нюансы, которые могут привести к определенным ошибкам. И чтобы их избежать, нужно придерживаться определенного порядка действий:

  • Технология строительства мангала своими рукамиТехнология строительства мангала своими рукамиОпределившись с местом для беседки, начинают рыть котлован, где будет построена печь-барбекю. Оптимальными для нее размерами будут глубина, равная 600 мм, ширина и длина 800 x 1600 мм. Когда котлован будет готов, его дно заполняется песком слоем 100 мм;
  • Далее нужно взять влагостойкую фанеру и изготовить из нее опалубку, чтобы впоследствии залить в нее фундамент. Следом выполняют армирование;
  • Когда опалубка будет готова, ее заполняют бетонной смесью;
  • Готовый фундамент для барбекю в обязательном порядке подлежит гидроизоляции: в качестве материала для этой работы используют полиэтиленовую пленку или рубероидный лист, которую кладут сверху;
  • Кладка кирпича для печи является важным этапом, которому нужно уделить особое внимание. После укладки очередных двух слоев кирпича должно быть выполнено армирование из металлической сетки. Через 6 и 7 рядов от основания необходимо выполнить перекрытие. Завершающие ряды образуют рабочую поверхность, которая будет использоваться для приготовления пищи. Здесь необходимо позаботиться о создании особых зазоров небольших размеров, чтобы дать возможность проникать через них воздуху;
  • Завершив работу по возведению печи для барбекю, ее стенки с внешней стороны обрабатывают слоем штукатурки или же используют иной вариант отделки.

На этапе возведения кирпичной печи имейте в виду, что в каждом случае укладка может выполняться по своей технологии. Определяющее значение здесь приобретает тип конструкции, выбранный для нее. Также нужно позаботиться и о соблюдении правил безопасности во время эксплуатации печи-барбекю. Поэтому вы поступите правильно, если будете сооружать ее из специального огнеупорного кирпича. Для изготовления навеса рекомендуется использовать материалы, которые хорошо переносят воздействие высоких температур или же прошедшие специальную обработку с использованием особых составов.

Заключение

Имея на даче кирпичный мангал в беседке, владелец получает уникальную возможность отдохнуть и насладиться великолепными свежеприготовленными блюдами. Но чтобы воспользоваться преимуществом этого сооружения, необходимо грамотно подойти к процессу строительства беседки с мангалом своими руками. Несмотря на то что, технология его строительства кажется сложной, ее осилить может каждый человек. Здесь важно учесть все моменты, не забывая о правилах безопасности. Тогда беседка с мангалом послужит вам долго и будет вас радовать каждый год вкусными блюдами, приготовленными своими руками.

Оцените статью: Поделитесь с друзьями!

фото проектов, строительство и дизайн

Чаще всего беседку на даче возводят для отдыха в тени в жаркий день. Но небольшое крытое строение можно расширить, пристроив мангал или печь. Беседка с мангалом считается удобным местом отдыха в хорошую погоду.

Виды беседок

Перед тем, как затевать строительство зоны отдыха и начинать кладку кирпича, составьте проект беседки с мангалом и чертеж, в котором будет отражен дизайн помещения. Постарайтесь учесть в нем, с какой стороны больше солнца, а с какой участок продувается ветром, наличие подходов, удаленность от дома и санитарных сооружений. Продумайте заранее, необходимо ли строительство печи, и где в зоне отдыха устанавливается поленница с дровами, где – зона приготовления пищи, а где — места для гостей. Следует продумать, какие элементы дизайна будут использованы.

Беседки с мангалом могут быть следующих видов:

  • Открытые. Такие конструкции подходят для летнего времяпрепровождения, но в холодную погоду в помещениях находиться некомфортно;
  • Крытые беседки с барбекю и мангалом. Их отличие в том, что крытые сооружения имеют и крышу, и стены, а иногда в них устанавливают систему отопления или переносные обогреватели. В такой летней кухне можно находиться даже в холодную погоду. Считаются подходящими для строительства финские домики с жаровней для костра и вытяжкой, которые располагаются по центру;
  • Полузакрытые беседки из кирпичной кладки или дерева могут быть использованы для строительства в любом регионе. Можно построить навес и две стены, которые прикрывают внутреннее пространство от ветра, а с другой стороны часто устанавливают красивые ограждения.

В зависимости от размеров, финансов и вкусов хозяев участка во внутреннем пространстве беседки могут располагаться:

  1. Только готовый мангал – простая металлическая конструкция или выложенная кирпичом жаровня;
  2. Печь для барбекю;
  3. Печной комплекс с камином.

Материалы для строительства

Чаще всего для постройки беседки с мангалом может быть использовано:

  1. Натуральное дерево. Деревянные летние кухни с плитой могут располагаться на участке любого типа;
  2. Кирпичная кладка. Простой в работе и недорогой материал дает возможность построить как большую беседку, так и камерную конструкцию для нескольких гостей;
  3. Камень. Камень дороже, и строительство из него сложнее, но и выглядит готовая кладка из камня более эффектно и красиво;
  4. Металл. Кованые металлические перила или столбики, использованные для декора, придадут даже самой простой беседке изысканный вид;
  5. Стекло. Стекло может быть использовано как элемент декора, или как самостоятельный материал для строительства;
  6. Поликарбонат для строительства простой беседки эконом-класса.

Чаще всего для строительства используется несколько материалов. Например, беседка может иметь одну часть из кирпичной или каменной кладки, а перила и ограждения — из металла.

Обустройство фундамента для мангала или печи

Для строительства легких открытых беседок не требуется строительства прочного фундамента. Но, если нужно возвести беседку из кирпичной кладки, которая не продувается ветром, то понадобится ленточный фундамент.

Чтобы беседка из кирпича с мангалом не проседала по центру, под самую тяжелую ее часть фундамент подводится отдельно. Для этого во время копки траншеи делается дополнительное «ответвление» в том месте, где будет стоять печь.

Варианты кирпичных мангалов

При строительстве беседка из камня или кирпичной кладки лучше всего выглядит мангал из этого же материала. Возвести его можно как у края крытой площадки, чтобы дым не мешал отдыхающим, так и по центру композиции, но в обоих случаях во время строительства необходимо позаботиться о вытяжке дыма и притоке свежего воздуха.

Все мангалы из кирпича, независимо от сложности их конструкции и размера, имеют примерно одинаковую внутреннюю конструкцию. Готовые мангалы бывают:

  1. Островного типа, открытый. Отдельностоящая конструкция, вместо одной стенки которой выставлены решетки;
  2. Крытый, с крышей и боковыми заграждениями. Угли в таком мангале не боятся ни осадков, ни ветра;
  3. Мангал как часть крытого печного комплекса, в котором может располагаться вертел, казан и другие приспособления.

Классический мангал для шашлыка

Проще всего построить своими руками классический крытый мангал с металлическим навесом. Для его строительства понадобится заранее подготовить фундамент и дать ему выстояться. После этого из кирпича буквой «П» выкладываются три стенки. Высота постройки должна быть около одного метра, чтобы готовить в нем было комфортно, а ширина зависит от того, какими порциями будет готовиться еда.

Глубина мангала для шашлыка обычно небольшая, 30-50 см. На такую конструкцию удобно класть переносные шампуры или установить решетку для приготовления пищи

Если капитальная постройка из кирпича не вписывается в интерьер готовой беседки, а для трубы вытяжки нет места, то можно при строительстве ограничиться готовым металлическим мангалом, переносным или стационарным.

Кирпичное барбекю

Более сложный вариант – постройка барбекю для беседки. Это закрытая сверху конструкция, которая хорошо удерживает тепло.

Отличие мангала от барбекю в наличии стенок, отражающих тепло. Если на мангале мясо жарится только от жара углей снизу, то тепловое воздействие в крытой печи во время приготовления еды идет со всех сторон.

Готовые переносные барбекю для беседки выглядят не так красиво, как крытые печи, но за счет небольшого размера и дешевизны пользуются спросом.

Печной комплекс

При наличии свободного места для строительства на участке устанавливают не отдельную беседку с барбекю, и даже не готовый финский домик, а полноценный крытый печной комплекс для приготовления нескольких блюд. Построить такой комплекс собственными руками сложнее, но при грамотно составленном проекте и подготовленном чертеже крытый печной комплекс станет настоящей изюминкой участка и заменит летнюю кухню.

При строительстве крытого комплекса могут быть использованы практичные элементы, такие как плита, ниша для казана или глиняный тандыр, и декоративные, например, поленница с дровами или открытый камин.

Дымоотвод с хорошей тягой

При строительстве закрытых беседок с мангалом или ямой для костра обязательно устанавливают трубу для отвода дыма. Это нужно для комфорта и безопасности отдыхающих.

Считается правильным дымоотвод заложить еще на этапе составления проекта беседки из кирпичной кладки и отразить в чертеже, как будет идти труба вытяжки и как она впишется в дизайн интерьера.



Стальная простая металлическая беседка для барбекю с двойной крышей

1 доллар США.00–50,64 доллара США / Кусок | 400 шт. / Шт. (Минимальный заказ)

Цвет:
Размер:
L M S XL XXL XXXL
Время выполнения:
Кол-во (шт.) 1–400 > 400
Приблиз.Срок (дни) 55 Торг
.

беседка для барбекю для гриля в саду беседка для барбекю из стали

размер продукта: 3 * 3,6 м
Магистральные трубы: (полностью алюминий) опора стойки 76 * 76 * 0,8, балка 109 * 50 * 1,0, верхняя балка 57 * 45 * 1,0,40 * 20 * 1,2, направляющая труба 32 * 28 * 1,0, боковая труба 38 * 25 * 1,0, боковая труба 38 * 25 * 1,0 (половина из алюминия и половина из железа): опора стойки 80 * 80 * 0,8, балка 80 * 40 * 0,8, балка верхняя 57 * 45 * 1,0,40 * 20 * 1,2, гусеница 32 * 28 * 1.0, боковая труба 38 * 25 * 1.0

Упаковка:

7-слойный гофрокороб 224 * 55 * 28 (дневная крышка) 160 * 94 * 5 (картон солнечного света)

Цена:

10-20шт (USD570,40)

От 20 до 50 ПК (USD 542,28)

50 ПК + (USD 515,50)

Срок поставки: 30-45 дней

Торговая компания Linhai Triao расположена в прибрежном городе центральной провинции Чжэцзян - Тайчжоу Линхай.Самая большая база по производству садовой мебели и сада в Китае, которая находится примерно в 130 км от порта Нинбо.

Наша компания в основном занимается производством таких товаров, как зонт, диван, навес, беседка для барбекю, литые алюминиевые наборы для террасы и т. Д. У нас также есть собственная фабрика для поддержки наших клиентов. С нами мы можем предложить вам лучшее качество по конкурентоспособной цене. Конечно, мы также можем поддерживать OEM, чтобы помочь нашим клиентам разрабатывать больше продуктов.

Наша продукция экспортируется в Европу, Америку, Океанию, а также в некоторые страны Азии и Африки.К основным странам относятся США, Германия, Италия, Испания, Португалия, Голландия, Дания, Австрия, Греция, Австралия, Новая Зеландия, Япония и так далее.

Наша цель: предоставлять нашим клиентам идеальные продукты - это наша последовательная концепция.

1.Q: Вы можете прислать нам свой КАТАЛОГ?
A: Да, конечно. Мы можем порекомендовать, исходя из вашего предпочтительного стиля и подробных требований.

2.Q: Можете ли вы предложить нам OEM и ODM?
А: Да.мы можем сделать ваш уникальный дизайн на основе ваших подробных требований.

3.Q: Какие факторы повлияют на цену?
A: Материал, размер, печать, количество, запрос качества, упаковка, аксессуары и т. Д.

4.Q: Когда я могу получить предложение?
A: Обычно мы указываем цену в течение 24 часов после получения вашего запроса. Если вам нужно срочно узнать цену, позвоните нам или сообщите нам по электронной почте, чтобы мы рассмотрели ваш запрос в первую очередь.

5. Вопрос: Как получить образец для проверки качества?
A: После подтверждения цены вы можете запросить образцы для проверки нашего качества.Если вам нужны образцы, мы будем взимать плату за образец, но стоимость образца может быть возвращена после подтверждения заказа, когда количество вашего заказа превышает MOQ.

6.Q: Как насчет времени выборки и платы за образец?
A: Время выборки 5-7 дней.
Стоимость образца: зависит от вашего дизайна и размера продукции.

7.Q: Могу ли я разместить наш логотип на наших товарах?

A: Да, мы можем предложить индивидуальный логотип, если ваше количество соответствует нашему запросу.

8.Q: Как насчет гарантии качества?
A: (1) Группа контроля качества будет проверять товары снова и снова перед отправкой.
(2) Мы несем ответственность за повреждение товара, если это проблема нашего продукта.

.

DIY Кирпичное барбекю на заднем дворе

Размещено MMK в 12.04.2016

Барбекю на заднем дворе - отличное дополнение для вашего сада или заднего двора. Так приятно собраться с друзьями и семьей на заднем дворе, отведать кусок говядины, приготовленной на барбекю, или выпить стакан пива и приятно провести время. Вместо того, чтобы тратить дополнительные деньги на покупку нового гриля для барбекю в местных магазинах, почему бы не попробовать построить собственный гриль для барбекю? И мы нашли для вас отличный проект DIY.

Мангал из кирпича выглядит круто! Он недорогой, простой в сборке, удобен в использовании, долговечен и требует минимальных затрат на обслуживание. Вы можете выбрать желаемую форму и размер барбекю в соответствии с вашими потребностями и доступным пространством. Этот кирпичный мангал - это простой, практичный и постоянный мангал, сделанный своими руками, который идеально подходит для вашего отдыха на свежем воздухе. Вы можете получить более подробную информацию об этом DIY-проекте здесь.

Также ознакомьтесь с этим видеоуроком…

Инструменты

01. 4 'Уровень 02. Лапка 03. Холодное долото 04. Рулетка 05. Мастерок 06. Квадрат 07. Тачка 08. Жесткая щетка 09. Поплавок 10. Прямая

Материалы

01. Гравий 02. Металлические решетки для барбекю 03. Раствор 04. Кирпичи 05. Цемент

Шаг 01.

AD-DIY-Backyard-Brick-Barbeqcue-01 Залить бетонную плиту

Используя металлические решетки для гриля в качестве ориентира, определите размер и размещение кирпичного гриля. Если вы хотите устроить барбекю со стенами толще одного ряда кирпичей, подумайте об этом сейчас. Отметьте участок и уберите с него всю траву и мусор. Выкопайте участок на глубину 8 дюймов. Выровнять и уплотнить землю трамбовкой. Добавьте мелкий гравий на высоту 3 дюйма, затем утрамбуйте и выровняйте трамбовкой.

Замешать быстросохнущий цемент в соответствии с указаниями производителя.Насыпьте сверху гравий, пока яма не заполнится до уровня земли. Разгладьте и выровняйте цементную подушку с помощью шпателя. Дайте цементу застыть в течение 24-48 часов.

Шаг 02.

AD-DIY-Backyard-Brick-Barbeqcue-02 Сухая укладка кирпичей

Высушите первый ряд кирпичей перед их укладкой в ​​раствор. Уложите кирпичи встык по периметру бетонной плиты, оставляя полдюймовый зазор между каждым кирпичом, чтобы учесть раствор. Убедитесь, что кирпичи имеют идеально квадратные углы. Отметьте контур кирпичей, чтобы использовать его в качестве ориентира при кладке кирпичей.

Наконечник Pro

Разложите кирпичи и полейте их водой за 30 минут до укладки. Это предотвратит впитывание лишней влагой из вашего раствора.

Шаг 03.

AD-DIY-Backyard-Brick-Barbeqcue-03 Положите первое блюдо

Приготовить растворный раствор в соответствии с инструкциями производителя. Нанесите большой слой раствора по отмеченным линиям, где будут лежать кирпичи. Положите первый кирпич, аккуратно вдавив его в раствор. Нанесите слой раствора на один конец следующего кирпича перед тем, как приставить его к первому и вдавить в раствор.Удаляйте излишки раствора во время работы. Продолжайте работать таким образом, пока первый слой не будет уложен вокруг всего основания гриля. Убедитесь, что площадка ровная, ровная и ровная, поправляя кирпич, постучав ручкой шпателя.

Шаг 04.

AD-DIY-Backyard-Brick-Barbeqcue-04 Положите следующие два курса

Этот и оставшиеся кирпичные ярусы будут построены только на внешней и задней стенах, оставив переднюю часть открытой для доступа к древесному углю, золе и решеткам для гриля. Нанесите строительный раствор поверх предыдущего слоя.Положите первый кирпич, аккуратно вдавив его в раствор, следя за тем, чтобы стыки были расположены в шахматном порядке. Для правильной подгонки кирпичей может потребоваться резка холодным зубилом или мокрой пилой. Продолжайте кладку кирпичей до завершения этого и следующего ряда.

Шаг 05.

AD-DIY-Backyard-Brick-Barbeqcue-05 Закладка заключительных курсов

Начиная с четвертого поля и продолжая со всеми остальными, поверните некоторые кирпичи так, чтобы они выступали в барбекю. Они будут служить опорными выступами решетки гриля.Наличие нескольких на разной высоте дает дополнительное пространство для приготовления пищи, а также различную интенсивность нагрева. Продолжайте класть кирпичи таким образом, пока не достигнете желаемой высоты. Убедитесь, что верхний и последний ряд выложен твердым кирпичом.

Шаг 06.

AD-DIY-Backyard-Brick-Barbeqcue-06

AD-DIY-Backyard-Brick-Barbeqcue-06-1 Закончить барбекю

После нанесения последнего слоя и до того, как раствор высохнет, нанесите фуганок на стыки, чтобы создать знакомую вогнутую выемку в растворе. Когда цемент почти затвердеет, жесткой щеткой соскоблите остатки раствора.

Нравится то, что вы читаете? Подпишитесь на наши главные новости.

Поделись своими мыслями

.

Отправить ответ

avatar
  Подписаться
Уведомление о
