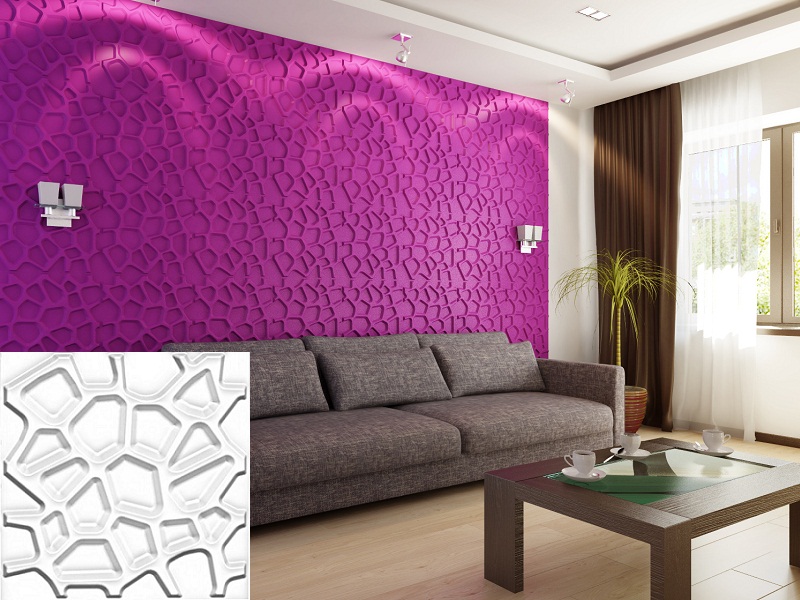

Гипсовые 3D панели: преимущества, недостатки и монтаж

Гипсовые панели – это уникальный строительный материал, предназначенный для реализации самых смелых дизайнерских решений, необычных идей и проектов. Их используют для создания рельефного декора, пользующегося на данный момент огромной популярностью по всему миру.

С древних времен античной Греции, рельеф является украшением помещения, придавая ему праздничный вид. Гипсовые 3D панели помогут создать объёмный дизайн в вашем доме, квартире. Сейчас мы рассмотрим плюсы и минусы этого материала, а также особенности установки их в доме.

Из чего делают 3Д панели

Как понятно из названия, гипсовые 3Д панели производятся из гипса, путем приготовления раствора. Рассмотрим простой рецепт изготовления такой смеси своими руками.

1. Берется объёмная тара.
2. Наливается чистая вода.
3. В воду заливается гипс.
4. Смесь перемешивается при помощи дрели, на которую следует закрепить специальную насадку.
5. В процессе перемешивания убирается пена.

При этом следует помнить, что чем меньше добавляется воды, тем крепче будут получившаяся панель в итоге. Для разных изделий, требуются разные типы гипса. Если для вашего изделия подходит гипс Г4-Г6, то в целях экономии вместо него можно использовать алебастр.

В этом случае, качество готового изделия не пострадает. Есть также 3д панели ПВХ с использованием пластика как основного материала. Этот вариант не менее удобен, прост в монтаже, а также имеет невысокую цену.

Преимущества гипсовых 3Д панелей

3д панели для стен являются новым словом в декорировании помещений, относительно других материалов отделки. Они стремительно набрали большую популярность благодаря большому количеству преимуществ. Перечислим основные.

• Экологичность. Сертифицированное производство гипсовых 3D панелей подразумевает использование только натуральных компонентов, без применения химических добавок. На выходе получается экологически чистый продукт – эко панели, которые ни при каких обстоятельствах не будут вредны для человека и окружающей среды.
• Высокая прочность материала. Гипсовые 3д панели для стен имеют максимальные показатели прочности.
• Звукоизоляция. Здесь решающее значение имеет уникальная структура материала и рисунок на лицевой стороне, придающий некоторый объем. Гипсовые 3D панели имеют высокие звукоизоляционные характеристики.
• Целостная монолитная поверхность. Стеновые 3D панели имеют монолитную поверхность без швов и прерываний рисунка на стыках, как это, например, бывает с обоями.
• Хорошая теплоизоляция. Способны задерживать тепло и сохранять температуру внутри комнаты, помещения.
• Дышащий материал. 3D панели дают стенам «дышать». Это, в общем, улучшает микроклимат в доме, делая его более благоприятным.
• Пожарная безопасность. При сертифицированном производстве и соблюдении всех условий промышленного изготовления, получаются совершенно негорючие гипсовые 3D панели. В классификации по характеристикам пожарной безопасности, их относят к группе «НГ».
• Уникальный дизайн. Как и жидкие обои на стене, гипс превосходно подчеркивает выбранный стиль, придает изысканность помещению и подчеркивает хороший вкус владельца. Нет необходимости в сложных подготовительных работах перед установкой. На подготовительном этапе монтажа гипсовых 3д панелей, не требуется: выравнивание стен, заделывание щелей и стыков, работа с углами и неровностями.
• Легкий и быстрый монтаж. Сам монтаж 3Д панелей не требует никаких специальных навыков и углубленных знаний. Достаточно будет прочитать несложную инструкцию и пошагово её выполнить.
• Возможность корректировки недостатков геометрии помещения, в котором устанавливаются гипсовые панели. Различные узоры и рисунки могут визуально увеличивать пространство, делать акцент на различных участках. Именно поэтому, дизайнеры интерьеров, сегодня все чаще используют 3Д перегородки и панели разных видов. Это наиболее простой, удобный, и в то же время эффективный способ подчеркивания преимуществ помещения.
• Долговечность. Гипс – это крепкий материал, способный многое выдержать. 3D панели из гипса будут служить долгое время и не подвергнутся никаким коррозиям. Если вам надоест их дизайн и цвет, панели без проблем можно перекрасить, тем самым значительно преобразив интерьер.

В итоге, отделка стен 3Д панелями является хорошим вариантом создания красивой,

эффектной, оригинальной темы для вашего интерьера с возможностью скрыть минусы и подчеркнуть плюсы помещения.

Недостатки гипсовых 3д панелей

Как и в случае с другими строительными и отделочными материалами, у этого есть свои недостатки. Их влияние можно уменьшить при соблюдении некоторых требований. Рассмотрим основные минусы.

• Не подходят для монтажа в помещении с маленькой площадью. В связи с тем, что трехмерный фактурный рисунок визуально уменьшает площадь помещения, 3Д панели для стен в интерьере маленькой комнаты неуместны, так как они еще больше сократят пространство. Если все же есть желание использовать 3 D панели, то рекомендуется декорировать только одну из стен. Например, центральную, часть стены у камина, возле телевизора или у изголовья кровати.  Это тоже может быть очень эффектно, изящно и со вкусом.
• Долгосрочная установка. Любое решение в интерьере может надоесть со временем. 3Д панели из гипса, по аналогии с покрытием флок на стене или кафелем, устанавливаются на долгие годы. Выбранный рисунок (особенно, если это какое-либо тематическое решение) может перестать быть интересен и привлекателен для владельца. Это также одна из причин, почему лучше декорировать только одну из стен в небольшой комнате. Однако, как уже говорилось ранее, гипсовые панели легко поддаются перекраске в новый цвет. В некоторых случаях, это может решить проблему.
• Сбор пыли. Все рельефные поверхности легко собирают пыль. Нужно регулярно проводить уборку пылесосом или щеткой, во избежание загрязнения и высокого пылеобразования в доме.
• Высокая цена. Вообще, стоимость гипсовых 3D панелей разнится, в зависимости от используемого гипса, сложности рельефного рисунка и других факторов. Если говорить о больших помещениях, где потребуется много качественного материала, изготовленного с учетом высоких требований, то цена может быть достаточно высокой.
• Возможны сложности при монтаже на обрешетку. В этом случае понадобится дополнительное пространство.
• В ряде случаев, материалы, входящие в состав объемных гипсовых панелей могут иметь особенности, влияющие на монтаж 3д панелей и дальнейший уход за ними. Их придется учитывать. Например, гипс и стекло – бьющиеся материалы, МДФ не переносит влаги, а под слоем ПВХ может появляться плесень. При выборе типа гипсовой 3Д панели, сравните условия в помещении с особенностями материала. Это поможет избежать перечисленных проблем. Также рекомендуется внимательно подбирать моющие средства для гипсовых панелей, учитывая состав материала.

Как видите, в списке нет критических недостатков, которые было бы нельзя компенсировать. Главное, внимательно к процессу выбора гипсовых 3D панелей, предусмотрев изначально все нюансы. Не смотря на высокую цену, материал сильно конкурирует на рынке отделки и является все же одним из лучших.

Выбор, установка и монтаж 3D панелей

Теперь посмотрим на порядок действий после того, как принято решение использовать гипсовые 3Д панели для стен в интерьере своего помещения. Шагов не так много.

• Составление дизайн-проекта. Для этих целей можно пригласить дизайнера или воспользоваться схемами, планами, программами в интернете.
• Подбор подходящих материалов с учетом условий.
• Формирование панелей в нужном порядке и объеме.
• Крепление гипсовых 3Д панелей на стену. Делается это достаточно просто. В качестве скрепляющего материала подойдет простой клей для гипсокартона или жидкие гвозди.

Весь монтаж легко проделать без помощи специалиста. На него не уйдет много времени. В итоге можно сказать, что гипсовые 3D панели – это отличная возможность создать изысканный, красивый, уникальный интерьер. Он удивит гостей, а владельцу даст ощущение комфорта и эстетического удовольствия.

Преимущества материала перекрывают его недостатки, а простота монтажа гипсовых 3Д панелей, их доступность и безопасность, делают возможной их установку в разных помещениях для полного или частичного покрытия стен. Все это сделало гипсовые 3д панели популярными, и скорее всего, эта тенденция будет увеличиваться.

Уровни отделки гипсокартона

Требования к отделке гипсокартоном указаны почти на каждом строительном объекте. Будь то небольшая стена или комната, или целые площади, отделка гипсокартоном является стандартом среди профессионалов в области строительства, и каждый уровень имеет свои особенности. Следуйте этим рекомендациям, чтобы получить требуемый уровень отделки гипсокартона.

Уровень 0

Этот уровень может использоваться во временных конструкциях, таких как витрины торговых центров, временные коридоры, стены и сооружения. На этом уровне не требуется никакой записи или отделки. Его также можно использовать в помещениях, где окончательное настенное покрытие или отделка не были выбраны.

Уровень 1

На этом уровне поверхности гипсокартона можно оставить без излишков шовной массы. Все стыки и внутренние углы должны быть проклеены герметиком. t ape и головки крепежа не обязательно покрывать шовным герметиком , допустимы выступы и следы инструмента.

Этот тип отделки рекомендуется в местах, которые обычно не открыты для публики. Также может потребоваться определенная огнестойкость и звукоизоляция. Обычно это требуется в надпотолочных пространствах, служебных коридорах, приемных складах, чердаках и других местах, где углы и обрамление могут быть скрыты.

Уровень 2

Гипсокартон, указанный как отделка уровня 2, должен использоваться в местах, где внешний вид поверхности не имеет первостепенного значения и не является частью фасада здания. Все стыки и углы рамы должны быть покрыты лентой, залитой шовным герметиком и протертой шовным ножом, оставляя тонкий слой на всех стыках и углах.

На финишной поверхности не должно быть излишков шовной массы, и она должна быть нанесена на все головки крепежа. Обычно указывается в местах, где гипсокартон используется в качестве подложки для плитки, или в гаражах, складских помещениях и других местах, закрытых для пешеходов. Важно, чтобы шовный герметик, нанесенный на ленту для гипсокартона во время заделки, считался отдельным слоем в соответствии с требованиями ASTM C840.

Уровень 3

Отделка гипсокартоном на 3 уровень требует навыков и знаний. Отделка уровня 3 должна использоваться в областях, которые должны быть обработаны со средней и тяжелой текстурой, наносимой распылением или вручную, или в областях, где настенные покрытия будут использоваться в качестве окончательной отделки. Этот тип отделки неприемлем в помещениях, где предполагается использование гладких окрашенных поверхностей или светлых настенных покрытий.

На этом уровне гипсокартон должен быть покрыт грунтовкой для гипсокартона перед нанесением окончательной отделки. Тонкое равномерное покрытие должно покрывать все стыки и внутренние углы, и еще раз должен быть нанесен один дополнительный слой шовного герметика. Под этим уровнем отделки не допускаются отметки или выступы инструментов, поэтому гипсокартон должен быть обработан ровно. Принадлежности и головки крепежа требуют нанесения двух отдельных слоев шовного герметика.

Уровень 4

Гипсокартон 4-го уровня рекомендуется в тех местах, где в качестве окончательной отделки поверхностей используется матовая краска, легкие текстуры или легкие настенные покрытия. Виниловые настенные покрытия без подложки не рекомендуются в качестве финишной поверхности на этом уровне. Как рекомендовано для уровня 3, перед нанесением окончательной отделки гипсокартон должен быть покрыт грунтовкой для гипсокартона. Глянцевые, полуглянцевые и эмалевые краски не следует наносить на поверхность с отделкой 4 уровня. Вместо этого плоские краски будут иметь тенденцию уменьшать совместную фотографию.

Очень важно правильно подобрать отделку стен или текстуру на этом уровне, иначе на поверхностях могут появиться дефекты и следы отделки. Чтобы избежать подобных проблем, головки крепежных изделий и аксессуары должны иметь три отдельных слоя шовного герметика. На все плоские швы наносится два отдельных слоя шпаклевки, а на внутренние углы наносится один отдельный слой шпаклевки.

Уровень 5

Высочайший уровень качества отделки гипсокартоном. Этот уровень рекомендуется для областей с условиями освещения и областей, где краска будет окончательной отделкой поверхности. Отделка гипсокартоном по рекомендациям уровня 5 – наиболее эффективный метод, обеспечивающий однородность поверхности и минимизирующий возможность фотографирования стыков.

Рекомендуется использовать высококачественную грунтовку для гипсокартона с высоким содержанием твердых частиц, чтобы заполнить поры и выровнять разницу всасывания. Тонкий слой, чтобы скрыть небольшие дефекты, нанесенный шпателем, можно использовать в соответствии с рекомендациями производителя, и он должен быть нанесен на всю поверхность. На все плоские швы наносится два отдельных слоя шпатлевки, а на внутренние углы наносится один отдельный слой. Головки крепежных деталей и аксессуары должны быть покрыты тремя отдельными слоями шовного герметика.

Важные примечания

• Гладкую поверхность гипсокартона можно получить, аккуратно отшлифовав ее влажной губкой, но будьте осторожны, чтобы не удалить облицовочную бумагу.
• Грунтовка для гипсокартона может не потребоваться при использовании некоторых текстур.
• Окрашивание может не понадобиться, если на аксессуары для гипсокартона нанесено достаточное количество материала.
• Некоторые новые грунтовки для настенных покрытий, как утверждается, минимизируют повреждения, если настенные покрытия должны быть удалены.
• Всегда следуйте рекомендациям производителя.
• Текстура скрывает недостатки, а лакокрасочное покрытие подчеркивает дефекты.
• Уровни не предназначены для добавления для получения следующего уровня финиша.
• Рассмотрите возможность использования влагостойкой грунтовки, блокирующей появление пятен, перед покраской, чтобы получить более гладкую и прочную окончательную поверхность.

Монтаж внутренней отделки из гипсокартона

Гипсокартон является прекрасным примером того, почему точные проектные значения так важны для проектирования конструкций.

Введение: почему важна установка внутренней отделки

В большинстве случаев внутренняя отделка здания считается ненесущей и остается на усмотрение владельца/архитектора. Однако гипсокартонный лист (ГВП), наиболее часто используемый для внутренней отделки, оказывает значительное влияние на устойчивость здания к боковой нагрузке и часто включается в конструкцию конструкции. Например, требуемая длина раскосной стены в соответствии с Международным жилищным кодексом (IRC) 2012 г. учитывает эффект внутренней отделки GWB и должен быть скорректирован, если он не указан.

Также проектировщик может использовать внутренние перегородки конструкции, отделанные СТГ для сопротивления ветровым и сейсмическим нагрузкам, и может назвать конкретную схему крепления этих стен. Из-за их роли в структурных характеристиках здания необходимо позаботиться о том, чтобы внутренняя отделка GWB была правильно закреплена.

Предписывающие требования кодекса

Для зданий, закрепленных в соответствии с методом Деревянная конструкционная панель (WSP) или Деревянная конструкционная панель с непрерывной обшивкой (CS-WSP), 2012 IRC требует, чтобы GWB устанавливался на стороне стены, противоположной креплению. В таблице R602.10.4 стандарта IRC указано, что крепление внутренней обшивки для методов WSP и CS-WSP должно соответствовать таблице R602.3(1). В Таблице R602.3(1) единственным гипсовым продуктом является гипсовая обшивка ½ дюйма и 5/8 дюйма, которая обычно используется во внешних стальных или деревянных каркасных конструкциях в качестве подложки для сайдинга, кирпичной облицовки и других подобных облицовок на одинарных поверхностях. -семейное жилье, квартиры и легкие коммерческие здания. Гипсовая обшивка должна быть установлена ​​вертикально и закреплена оцинкованными кровельными гвоздями 1½ дюйма, оцинкованными скобами 1½ дюйма или шурупами типа W или S 1¼ дюйма с шагом 7 дюймов. по краям панелей и промежуточным опорам.

Таблица 1. Таблица R602.3(1) – продолжение – Спецификация крепежных элементов для элементов конструкции.

В IRC, GWB и гипсовой обшивке две разные вещи. Первый обычно представляет собой внутреннюю отделку, а второй — наружный продукт. (Метод GB определяется как гипсокартон, что неоднозначно. Это может быть либо GWB, либо обшивка.) Однако в разделе R602.10.4.3 поясняется, что требования к креплению в таблице R602.3(1) относятся к наружной обшивке. Внутренняя гипсокартонная плита может быть установлена ​​в качестве настенного покрытия в соответствии с менее строгими требованиями Таблицы R702.3.5. Комментарий к Разделу R602.10.4.3 добавляет следующую информацию:

В свод правил 2009 г. было добавлено требование о том, что для прерывистых стеновых панелей со связями обычная гипсокартонная плита должна быть уложена в качестве материала внутренней отделки на стороне стены, противоположной опорному материалу.

Обратите внимание, что это требование относится к использованию стандартных гипсовых стеновых панелей, а не раскосов по методу GB. Гипсокартонная плита для внутренней отделки может быть прикреплена в соответствии с разделом R702.3.5 (7 дюймов (178 мм) на центральном креплении, требуемом для метода GB, не применяется)…. Хотя другие методы крепления позволяют устанавливать гипсокартон в качестве настенного покрытия, а не в качестве крепежного материала по методу GB; когда гипсокартон устанавливается в качестве распорки по методу GB, крепежи должны располагаться на расстоянии 7 дюймов (178 мм) от центра на всех концах панели, краях и промежуточных опорах. Список креплений для гипсокартона, установленного в качестве настенного покрытия (см. Раздел R702.3.5), менее строг, чем для гипсокартона, установленного в качестве распорного материала.

Это дает понять, что, несмотря на неправильную ссылку в таблице R602.10.4, GWB может быть установлен в качестве внутренней отделки, даже если считается, что он способствует укреплению стены.

Из Таблицы R702.3.5 видно, что GWB может быть установлен либо параллельно, либо перпендикулярно элементам каркаса и что максимальное расстояние между крепежными элементами для стоек, расположенных на расстоянии 16 дюймов, составляет 8 дюймов. для гвоздей и 16 дюймов для винтов. Для шпилек, расположенных на расстоянии 24 дюймов, расстояние между крепежными элементами для гвоздей остается на уровне 8 дюймов, но уменьшается до 12 дюймов. для винтов.

Таблица 3. Таблица R702.3.5 Минимальная толщина и применение гипсокартона. (Просмотреть увеличенное изображение)

Приведенные выше схемы крепления предназначены для применений без клеевого крепления. Для применений с клеем максимальное расстояние между креплениями составляет 16 дюймов для гвоздей и 24 дюйма для гвоздей. для винтов, независимо от расстояния между шпильками.

Для линий раскосов стен, расположенных внутри здания, в качестве раскосов можно использовать метод GB. Как отмечалось ранее, этот метод требует, чтобы обшивка крепилась на расстоянии 7 дюймов от края панели и промежуточных опор. Метод GB не требует установки материала внутренней отделки на противоположной стороне стены, но длина стены с раскосами должна быть удвоена. в соответствии с таблицей R602.10.5, если стена односторонняя.

Таблица 2. Таблица R602.10.5 Минимальная длина скрепленных стеновых панелей.

Если расстояние между крепежными элементами по краям панели уменьшено до 4″ o.c. и все горизонтальные стыки заблокированы, требуемая длина раскосов может быть уменьшена в 0,7 раза в соответствии с таблицей R602.10.3(2).

Таблица 4. Таблица R602.10.3(2) Поправочные коэффициенты ветра к требуемой длине раскосов стены (Просмотреть увеличенное изображение)

В IRC вклад внутренней отделки в номинальную единицу прочности на сдвиг раскрепленной стены (NUSC) считается равным 200 plf (предельная прочность).Это тот же NUSC, который используется для расчета длины раскосной стены по методу GB с обшивкой с одной стороны.Однако для внутренней отделки, крепящейся шурупами, расстояние между крепежными элементами может быть более чем в два раза больше, чем расстояние между крепежными элементами для метода GB, например:

Расстояние между крепежными элементами 7 дюймов по таблице R602. 3(1) = 200 plf = 16 дюймов по окружности расстояние между крепежными элементами в соответствии с таблицей R702.3.5

В связи с этим возникает вопрос: почему для обоих применений используется один и тот же NUSC?

По словам Крэнделла и Мартина, «номинальная удельная прочность на сдвиг в 200 фунтов на квадратный дюйм присваивается внутренней отделке частично на основании характеристик внутренней отделки в испытаниях всего здания». NUSC, равный 200 plf, исходил из проектных значений, указанных в «Специальных проектных положениях для ветровых и сейсмических воздействий 9».0012 для ½» GWB с 16″ O.C. шпильки и гвозди кулера 5d с шагом 7 дюймов

Таблица 5. Специальные проектные положения для ветро- и сейсмостойкости. (Просмотреть увеличенное изображение)

Специальный комитет по креплению стен, возглавляемый профессором штата Вашингтон Дэном Доланом, разрешил использовать это расчетное значение для ½» GWB с 24″ o.c. шпильки и винты № 6, расположенные на расстоянии 16 дюймов по окружности. Таким образом, NUSC в 200 фунтов на фут, используемый для внутренней отделки GWB, не основан на результатах отдельных испытаний стены на сдвиг, а скорее является суждением комитета об ожидаемых характеристиках.

Таблица 6 сравнивает различные требования к креплению IRC Table R602.3(1) и R702.3.5. NUSC для всех схем крепления в Таблице 6 составляет 200 plf в соответствии с IRC.

Таблица 6. Сравнение схем крепления, разрешенных в IRC. (Просмотреть увеличенное изображение)

Испытания стен на сдвиг гипса

Исследовательский институт SBC (SBCRI) провел циклические испытания для частного клиента, который разрешил публикацию этой работы, в соответствии с ASTM E2126 через десять (10) 23 мин. длинные стенки сдвига, обшитые ½» GWB. Фотографии испытательного приспособления и испытательного образца показаны на рис. 1.

Стены были построены из 2×4 вертикальных элементов каркаса класса SPF Stud и 2×4 верхней и нижней пластин SPF № 2. Стыки между панелями проклеены и обработаны шпаклевкой.

Рис. 1: Фотографии испытательной установки ASTM E2126 с гипсовой стенкой сдвига.

Предел прочности на сдвиг испытанных стенок приведен в таблице 7. Каждое значение предела прочности на сдвиг представляет собой среднее значение двух испытаний стены на сдвиг.

Таблица 7. Средняя предельная прочность на сдвиг стен из гипсокартона толщиной 1/2 дюйма.

Как и следовало ожидать, стена сдвига с крепежными элементами, расположенными на расстоянии 16 дюймов от окружности, имела предельную нагрузку значительно меньше, чем 200 plf, используемые IRC для внутренней отделки. имел предельную емкость несколько больше, чем NUSC на 200 plf, используемый для метода GB. Кроме того, стены жесткости с крепежными элементами, расположенными на расстоянии 4 дюймов от края панели, имели предельную нагрузку, которая была значительно больше, чем 285 фунтов на фут (200 фунтов на фут / 0,7 = 285 фунтов на дюйм), разрешенных NUSC в IRC для метода GB с этой схемой крепления.

Путем сравнения количества крепежных элементов в каждой панели из гипсокартона размером 4 х 8 футов для различных схем крепления и расстояний между стойками с предельной способностью к сдвигу заказчик SBCRI использовал общепринятые инженерные решения, чтобы определить, что прочность на сдвиг является функцией количества застежек. Как показано на рисунке 2, существует линейная зависимость между количеством креплений в стене сдвига и ее способностью к сдвигу.

Рис. 2. График зависимости прочности на сдвиг от количества крепежных элементов на гипсовую панель. (Просмотреть увеличенное изображение)

Заключение

Как видно выше, IRC и SDPWS в сочетании приводят к большой путанице в отношении NUSC для стен жесткости, которые используют дополнительную пропускную способность GWB в 200 фунтов на фут. С текущими полевыми применениями GWB должно быть ясно, что ожидаемая способность сопротивления сдвигу типичной стены с наружной обшивкой с нанесенным внутренним GWB не соответствует способности, ожидаемой IRC или SDPWS. Для этого необходимо использовать оцинкованные кровельные гвозди или винты типа W или S в соответствии с таблицей R602.3(1).

Частный клиент SBCRI хотел знать, каково типичное применение GWB в полевых условиях, и провел исследование, необходимое для создания хорошей типовой основы установки. Во всех работах, которые берет на себя этот частный клиент, базовые испытания стены на сдвиг выполняются с использованием схемы крепления винтами 16:16. Причина, по которой это делается, заключается в том, что расчетные значения, используемые на рынке, являются точными с общепринятой точки зрения инженерной практики. Кроме того, можно выполнить более точное и надежное техническое проектирование наряду с четким пониманием инженерных граничных условий, которые могут привести к непредвиденным последствиям для производительности в полевых условиях.

Учитывая все это, а также поскольку GWB включен как часть конструкции крепления стены, даже если он используется только в качестве внутренней отделки, важно убедиться, что он установлен правильно в соответствии со строительной документацией, строительными нормами или SDPWS. .

Внутренняя отделка должна быть установлена ​​в соответствии с IRC Таблица R702.3.5. Стены, которые используются в качестве раскосных линий стен с раскосами по методу GB, должны быть установлены в соответствии с Таблицей R602.3(1). Исследования, проведенные SBCRI, показывают, что схема крепления имеет решающее значение для обеспечения адекватной прочности связей и может использоваться для прогнозирования способности гипсовой стены сдвигаться.

Как уже неоднократно отмечалось на страницах SBC, , многие люди полагаются на получение проектных значений, которые были кодифицированы в законе посредством кодексов и стандартов (например, IRC, WFCM, IBC, SDPWS, и т. д.), независимо от того, являются ли они технически точными или нет. Если значения прописаны в коде, то это закон, и поэтому рынок считает его точным. Как следствие, разумно предположить, что разработчики закона будут стремиться исправить любые неточные значения. Это особенно верно, если эмпирические данные показывают, что закон неконсервативен по своей природе, что обычно приводит к более низкому, чем ожидалось, коэффициенту безопасности. Это не обязательно плохо, просто это должно быть ясно известно, чтобы можно было сделать хорошую производительность и инженерные суждения.

Никто, кроме поставщиков продуктов, производственных ассоциаций и/или Международного совета по нормам и правилам (ICC), не может брать на себя ответственность за точность любых проектных значений, принятых в нормах. Все остальные должны полагаться на точность закона для инженерной оценки. Кроме того, все пользователи кодекса и документов, таких как SDPWS , полагаются на тот факт, что производители продуктов, принятых в соответствии с нормами, поддерживают установленные законом проектные значения, созданные ассоциациями, которые публикуют определенные кодом проектные значения для данного товарного продукта. . Все проверки эквивалентности и связанный с ними инженерный анализ правильно или неправильно используют эту инженерную основу, определяемую кодом. Вот почему SBCA опубликовало свою Политику расчетной стоимости.

Как SBCA, так и SBCRI стремились полностью понять фундаментальные свойства материалов и их инженерные характеристики отдельных элементов, а затем вывести это на следующий уровень в развитии гораздо лучшего понимания характеристик этих сырьевых материалов в реальная сборка. Нам становится все более очевидным, что надежные и безопасные эксплуатационные характеристики здания зависят от точных проектных характеристик, инженерной точности и полного понимания инженерных соображений исходных материалов, необходимых для успешного применения или монтажа. Поставщики этих продуктов несут ответственность за обеспечение легкого доступа к этому пониманию, наряду с любыми соответствующими факторами, которые следует учитывать в процессе проектирования.

Очевидно, что в интересах строительной отрасли в целом, а также отрасли производства ферм и компонентов в частности, чтобы проектирование и, следовательно, строительство полностью основывались на проверенных и точных данных о сопротивлении нагрузке сырьевых материалов. Это не только улучшит характеристики строительства, основанные на инженерных разработках и, следовательно, безопасные, но также позволит гораздо лучше принимать обоснованные инженерные решения и, безусловно, будущие инженерные инновации.

Коммерческое строительство – Гипсовая ассоциация

Физическое описание
Ударопрочные гипсовые панели представляют собой продукт специального назначения, который состоит из высокоплотного, стойкого к плесени и влаге сердечника типа X, покрытого как спереди, так и сзади либо облицовкой из плотной бумаги. или жесткие маты из стекловолокна. Кроме того, армирующая сетка из стекловолокна встроена в сердцевину панели рядом с задней частью изделия, чтобы придать ей повышенную устойчивость к проникновению. Длинные кромки обычно оборачивают облицовочным материалом и сужают для упрощения отделки стыков, а короткие кромки обрезают под прямым углом. Размеры ударопрочных гипсовых панелей обычно составляют 5/8 дюйма (15,9 дюйма).мм) в толщину, 48 дюймов (1220 мм) в ширину и от 8 футов (2440 мм) до 12 футов (3660 мм) в длину. В некоторых случаях ударопрочные гипсовые панели с бумажным покрытием изготавливаются из облицовочных материалов, содержащих высокий процент переработанного волокна, а сердцевины панелей с облицовкой любого типа могут иногда включать переработанный гипсовый материал в качестве значительного компонента. Применимым стандартом производства продукции является ASTM C1629.

Достоинства и выгоды
Включение такого продукта, как ударопрочные гипсовые панели, в коммерческую структуру может обеспечить значительную экономию затрат, труда и технического обслуживания благодаря эффективности жизненного цикла и другим важным преимуществам.

o Эффективность строительства – Ударопрочные гипсовые панели делают процесс возведения внутренних стен, способных выдерживать повышенные уровни ударов, ударов и неправильного обращения, более эффективным, чем альтернативные строительные материалы, такие как кирпичная кладка или архитектурные композитные панели. Его простота установки, скорость и более низкие первоначальные затраты снижают инженерные требования, трудозатраты и сокращение сроков поставки. Кроме того, добавление, удаление или реконструкция стен и потолков в будущем будет проще и дешевле с помощью ударопрочных гипсовых панелей.

o Стеновые характеристики – Ударопрочные гипсовые панели обеспечивают проверенную прочность против различных форм потенциальных повреждений, включая поверхностный износ и истирание, небольшие вмятины, а также удары как мягких, так и твердых тел.

o Простота технического обслуживания. При необходимости ремонт повреждений поверхности и даже сильных ударов выполняется быстро и надежно с использованием основных инструментов и методов, а не узкоспециализированных материалов, технологий и обучения.

o Защита от плесени и влаги – ударопрочные гипсовые панели также устойчивы к плесени и влаге. Их сердцевина и облицовка обработаны для предотвращения водопоглощения, проникновения и роста повреждающей плесени, чтобы помочь защитить поверхности стен объекта и нижележащие конструкции под ними.

o Огнестойкость – ударопрочные гипсовые панели изготавливаются из негорючего сердечника типа X и классифицируются UL для использования в любых огнестойких конструкциях, где одобрена панель типа X размером 5/8 дюйма. См. Руководство по проектированию огнестойкости и звукоизоляции GA-600. Проконсультируйтесь с производителем гипса для конкретных рекомендаций.

o Шумоподавление — чтобы уменьшить передачу нежелательного шума из комнаты в комнату и с этажа на этаж, укажите ударопрочные гипсовые панели в качестве компонента протестированного узла звукоизоляции везде, где указаны гипсокартонные панели толщиной 5/8 дюйма. См. Руководство по проектированию огнестойкости и звукоизоляции GA-600. Проконсультируйтесь с производителем гипса для конкретных рекомендаций. еще

o Гибкость отделки – ударопрочные гипсовые панели обеспечивают такую ​​же гибкость отделки и декорирования, как и традиционные панели из гипсокартона.

Классификация устойчивости к повреждениям
Чтобы обеспечить способ сравнения ожидаемых характеристик ударопрочных гипсовых панелей разных марок, проводятся лабораторные испытания в соответствии со стандартом ASTM C1629 для имитации типичного износа, который может возникнуть при коммерческом применении. Образцы продукции подвергаются воздействию четырех различных потенциально разрушительных сил на специально разработанном испытательном оборудовании и классифицируются по одной из трех различных классификаций в зависимости от степени повреждения, которому подвергается каждый образец.

o Истирание поверхности. Измеряет способность облицовки гипсовой панели сопротивляться поверхностным царапинам и потертостям при воздействии на панель проволочной щетки весом 25 фунтов, удерживаемой на поверхности образца, в то время как образец перемещается вперед и назад 50 раз. В зависимости от глубины истирания по завершении цикла испытаний плите присваивается один из трех уровней классификации.

) гипсовая панель для защиты от вмятин, вызванных небольшими твердыми предметами, путем воздействия на панель удара стержня с закругленным концом. В зависимости от глубины вмятины, вызванной ударом, плите присваивается один из трех уровней классификации.

o Soft-Body Ударная нагрузка – измеряет способность гипсовой панели сопротивляться однократному удару тяжелого мягкого предмета, подвергая образец панели удару качающегося кожаного мешка, нагруженного стальными шариками. В зависимости от энергии, необходимой для разрушения панели, рассчитанной из веса кожаной сумки и высоты падения, доска относится к одному из трех уровней классификации.

o Удар твердого тела – измеряет способность гипсовой панели сопротивляться удару твердого объекта, подвергая образец панели удару стального цилиндра о маятник. В зависимости от величины силы, необходимой для проникновения цилиндра через панель, образец относится к одному из трех уровней классификации.

Эксплуатационные характеристики гипсовых панелей незначительно различаются в зависимости от производителя. Проконсультируйтесь с производителем гипса, которого вы рассматриваете, для конкретных уровней классификации, которые относятся к целям вашего проекта.

Ограничения
Для обеспечения ожидаемой долговечности стен, требуемой проектными требованиями коммерческой структуры с интенсивным движением, необходимо соблюдать ряд важных ограничений. Эти рекомендации предназначены для предоставления общей информации только о соображениях, которые являются общими для этой категории гипсовых изделий с особыми характеристиками:

o Ударопрочные гипсовые панели предназначены только для внутреннего использования
o Ударопрочные гипсовые панели не являются структурными и не предназначены быть основой крепления для крепления других материалов
o максимальное расстояние между шпангоутами не должно превышать 16 дюймов (406 мм) o. c.
o избегать длительного воздействия температур выше 125°
o не наносить отделку на ударопрочные гипсовые панели до того, как конструкция будет надлежащим образом закрыта
o не предназначены для постоянного воздействия влаги, скопления или каскадной воды

См. документ GA-216 Применение и отделка изделий из гипсовых панелей для получения более подробной информации.

Продукты зависят от марки. Для получения более конкретных ограничений, связанных с рассматриваемой вами гипсовой панелью, проконсультируйтесь с производителем продукта.

Часто задаваемые вопросы
Ниже приведены ответы на типичные вопросы, которые наши технические специалисты обычно задают. Эти ответы могут предоставить дополнительную информацию, которую вы ищете. Чтобы отправить собственный запрос, нажмите здесь.

1. Я немного запутался. Где я должен использовать устойчивую к небрежному обращению настенную панель и где я должен использовать ударопрочную настенную панель?

Многие дизайнеры считают, что любая из досок прекрасно работает в областях, подверженных немного большему «износу». Тем не менее, есть некоторые различия, которые следует учитывать при выборе лучшей платы для вашего приложения. Например, плиты, классифицируемые как устойчивые к неправильному обращению, обычно имеют более высокую стойкость к истиранию и вдавливанию (что означает уровень классификации 2 или 3 по ASTM C1629).для обоих). Ударопрочные плиты будут иметь одинаковые классификационные уровни для испытаний на твердое и мягкое тело в C1629.
Так что, более вероятно, что стена может быть регулярно «подбита» тележкой, человеком с чемоданом или кем-то, кто небрежно несет пакет? Или более вероятно, что кто-то может ударить в стену «в полный рост» большим предметом, как это может случиться, когда коридор заканчивается в другом коридоре в больнице? Если ответ «смещен в сторону», вам, вероятно, следует рассмотреть доски, устойчивые к злоупотреблениям. Если ответ «полный», то вы можете выбрать ударопрочный, чтобы уменьшить вероятность проникновения в полость стены.

2. Чем монтаж ударопрочной плиты отличается от установки обычной стеновой плиты?

Как ударопрочные, так и устойчивые к неправильному обращению платы имеют одинаковые основные принципы установки.
