Требования СНиП, предъявляемые к строительству дачного дома

Подготовка к строительству начинается с основательной работы над документами, после продумывают, как уместить там все, что будет соответствовать замыслам. Информация, которая диктует нормы, направленные на обеспечение комфорта и безопасности проживающих и их соседей, изложена в технических нормативах СНиП.

При необходимости постоянной регистрации, правила обязательны к исполнению. Услуги СНТ также будут доступны только после соответствующей проверки.

Основные положения СНиП:

1. Канализация на даче необязательна, туалет можно поставить обычный, но источник питьевой воды (трубопровод, колодец) присутствовать должен.
2. Чтобы любители монументальных строений не создавали неудобств для соседей, норма прописывает возводить их не ближе 3 метров до ограды между участками.
3. При наличии проезда межу дачами, дом должен отстоять от «красной линии» на 3 м, если это полноценная улица, – на 5 м.
4. Для минимизации риска пожара расстояния межу постройками регламентированы. Дома из камня, железобетона, блочные сооружения должны находиться друг от друга не менее, чем в 6 м, деревянные – от 15, с деревянными перекрытиями – от 8 м, если присутствует и камень, и дерево — 10 м. Межу колодцем и уборной, компостной зоной должно быть не менее 8 м.
5. Нормы противопожарной безопасности для жилого дома сложны для выполнения, но при наличии только одного или двух этажей, требования к огнестойкости материалов для строительства гораздо мягче.
6. Если дача занимает территорию 6-12 сот, под застройкой не должно быть более 30% ее площади.
7.  Границу между территориями огораживают решеткой, сеткой, минимальная их высота – 1,5 м.
8. Прописаны также правила расположения деревьев. Но эти нюансы оговаривают с соседями, членами СНТ, как и воздвижение глухих заборов высотой выше нормы.
9. Проект должен предусматривать высоту жилых комнат от 2,2 м, хозяйственных помещений – от 2 м.

Что касается инженерных конструкций:

• стоки не выводят на соседний участок;
• баллон сжиженного газа от 12 л хранят в металлическом ящике, расположенном не менее, чем в 5 м от входа, или в построенной из трудно воспламеняющихся материалов пристройке;
• по участку проходит только индивидуальная электропроводка, электросчетчик с пломбировкой находится в доме;
• в нынешнем году введено положение, по которому дом должен быть оборудован радиоточкой, она необходима для оповещения населения о природных катаклизмах, авариях техногенного характера.

Материалы, используемые для строительства домов

Технический прогресс не обошел вниманием и строительство. Современные технологии сокращают процесс как по времени, так и с финансовой точки зрения. Иные материалы настолько просты в обработке и монтаже, что позволяют работать с ними тем, кто не имеет опыта в строительстве. Настелить крышу, утеплить стены многие смогут своими руками.

От правильного выбора материала зависит стоимость строительства, его быстрота, надежность и долговечность постройки, другие важные параметры. Вопрос о выборе материала решают поэтапно.

Фундамент

Перед определением типа фундамента изучают особенности местного климата, грунта, степень нагрузки на фундамент. Выясняют разновидность почвы, уровень промерзания, насколько глубоко размещены подземные воды конкретно на этой местности. При близко залегающих грунтовых водах следует отказаться от проектирования подвального помещения, основание постройки сделать приподнятым, использовать винтовые антикоррозийные металлические сваи или асбестовые конструкции. При составлении сметы имеют в виду, что на обустройство фундамента пойдет примерно четверть суммы от общих расходов.

Столбчатые или свайные основания

Фундамент, состоящий из заглубленных столбов – наиболее бюджетный вариант. Он применим в одноэтажных постройках с небольшим весом (из дерева, щитовых или каркасных). Столбы устанавливают по углам, в проекциях стыков стен, перегородок. Объединяют между собой посредством металлического или деревянного ростверка. Там, где грунты способны вспучиваться или смещаться, столбчатый фундамент нецелесообразен. Он также не позволит проектирование подвального помещения.

Основание здания, состоящее из группы свай, объединенных бетонным, деревянным или железным ростверком, чаще всего используют на заболоченных грунтах, склонных к вспучиванию. Сваи легко монтируются, не требуют сложных предварительных земляных работ. На них допустимо сооружать компактные строения из кирпича, деревянные срубы, каркасные дома. Нетяжелые дачные домики монтируются на винтовых сваях.

Сваи удобны на слабых торфянистых и глинистых почвах, в местах с частыми подтоплениями, на склонах холмов. Здесь даже не потребуется выравнивать место под фундамент.

Ленточный фундамент

Планировка основания такого типа должна соответствовать периметру самого дома, расположению внутренних перегородок. Его сооружают из кирпича, бутового камня, железобетона. Ленточный фундамент довольно устойчив, имеет повышенную износостойкость, выдерживает тяжелые панельные, кирпичные стены, крупные блоки. Затраты времени и финансов значительные.

Маленький дачный дом не потребует большого заглубления и вложений. В районах с влажными вспучивающимися, глубоко промерзающими почвами нужен более экономичный тип фундамента.

Основание в виде монолитной армированной плиты

Железобетонная конструкция послужит надежным основанием двухэтажной или трехэтажной постройки. Плитный фундамент выгоден на почвах, способных вспучиваться, где он сдвигается без особых последствий, из-за чего его еще называют плавающим. Кроме основной, несет дополнительную функцию чернового пола в доме.

Затраты на плитный фундамент вполне приемлемы. Минус конструкции – невозможность обустройства под дачной постройкой подвала, погреба.

Материалы для стен

Стены домов отличаются качественно и стоимостью. Для определения оптимального материала отталкиваются от назначения здания. В постройках, предназначенных для круглогодичного проживания, используют прочные и долговечные материалы. Наиболее популярные сейчас основные технологии:

• когда стены возводятся из кирпичей или блоков путем их мокрой укладки на раствор;
• каркасная сборка, уже готовые панели собирают как конструктор.

Каркасные или щитовые

Возводятся в короткие сроки, относятся к классу «эконом». Основа стен – деревянный каркас с утеплителем. Дом хорош для временной постройки, для молодой семьи, которая побыстрее хочет обзавестись собственным жильем.

По этой технологии в Европе, США строят уже давно. В российских широтах, прежде чем остановиться на таком способе, необходимо взвесить положительные и отрицательные моменты. Важны качественные материалы, т.к. их неправильное хранение вкупе с отсутствием навыков, надлежащего опыта у строителей дадут в результате непригодный для жилья дом.

Что учесть, выбирая проект:

• без звукоизоляции жильцы будут страдать от повышенного уровня шума;
• на плохо обработанных элементах конструкции во влажной среде со временем появляется грибок;
• высокий риск воспламенения;
• воздухообмен оставляет желать лучшего;
• кирпичный или каменный дом простоит гораздо дольше, что бы там ни говорили производители.

Шлаколитые

Применяются только материалы, обеспечивающие высокие эксплуатационные качества. Шлак соединяют с цементом, глиной. Более прочные изделия получают, если вместо глины пускают в дело известь. Кроме доступной стоимости, стройматериал обладает:

• хорошей теплоизоляцией, что положительно влияет на микроклимат;
• шлакоблоки сравнительно большого размера, благодаря чему требуется меньше рабочих рук, время строительства сокращается.

Что может отпугнуть:

• в шлакоблочном строении бывают сложности во время монтажа коммуникационных систем;
• малая степень звукоизоляции;
• потребуется внутренняя и внешняя отделка, блоки имеют малопривлекательный вид;
• необходима защита от атмосферных воздействий.

Газо- или пеноблоки

Категория наиболее востребованных материалов. При производстве используют песок, цемент, воду, что обеспечивает экологическую чистоту. Отличия – в добавке. Газобетон получают с помощью порошкового газообразователя, который создает в структуре систему каналов. У пенобетона внутри воздушные поры благодаря специальному пенообразователю. Пористость помогает пропускать воздух, чем обеспечивает здоровый микроклимат. К плюсам относят:

• хорошую шумо-, теплоизоляцию;
• легкость, позволяющую строить быстро, экономить на фундаменте;
• пожаробезопасность;
• газосиликатные блоки легко обрабатывать любым инструментом за счет их высокой пористости;
• возможность использовать для отделки разные материалы.

Существуют минусы:

• за счет пористости газоблоков стены здания становятся водопроницаемыми, требуют пароизоляции;
• пеноблоки малопрочны, при усадке трескаются, дом из этого сырья необходимо хорошо армировать.

Сэндвич-панельные дома

Из сэндвич-панелей дома возводят быстро, недорого. Панели с трехслойной структурой, в середине теплоизоляционный слой, с двух сторон спрессованный деревом, металлом, пластиком или магнезитовой плитой. Конструкции из SIP-панелей легки, прочны, их просто транспортировать, монтировать.

Преимущества:

• малые транспортировочные расходы, быстрота монтажа;
• дома не строят выше второго этажа, панели соединяют специальными замками, спецтехника не требуется, мощный фундамент тоже;
• строительство проводят при любой температуре воздуха;
• необходимость внутренней отделки отсутствует, панели ее уже имеют, наружная отделка – любая;
• дополнительное утепление не потребуется, СИП-панели по теплоизоляционным свойствам во много раз превосходят прочие материалы;
• проводить коммуникации удобно, грызуны, грибок в стенах не живут;
• есть возможность последующих модернизаций при ремонте.

Без недостатков тоже не обходится:

• к строительству необходимо привлекать только профессионалов, при плохой герметичности на стыках возникают мостики холода, промерзания;
• для постройки жилого дома необходим материал с нетоксичным наполнителем;
• в доме-термосе нужна принудительная вентиляция.

Брус или бревенчатый сруб

Деревянные дома – всегда красота и экологичность. В них не жарко летом, тепло зимой, они «дышат». Современные строительные материалы подвергают специальным обработкам с целью защитить от паразитов, влаги, сделать более пожаробезопасными. Дом из профилированного бруса дает усадку около года. В домах из клееного бруса сразу приступают к отделочным работам, времени на усадку не требуется, но цена гораздо более высока.

Постройка срубового дома – трудоемкий процесс, его не осилить своими руками. Потребуется бригада квалифицированных крепких рубщиков, много времени и средств. Все этапы строительства чередуются с ожиданием усадки. Если строится не баня, а хотя бы одноэтажный дом, на сваи и столбы в качестве фундамента рассчитывать не придется. В дальнейшем строение потребует от владельца постоянной заботы: защиты от плесени, паразитов, периодического конопачения, своевременной борьбы с сыростью.

Кирпичные или каменные строения

Применение камня обеспечивает постройке надежность, красоту, долговечность. Каменные дома выглядят эффектно, им придают любую форму. Плюсы каменного строения:

• отсутствие влияния на них грибков, иных паразитов;
• стойкость к неблагоприятному воздействию ветров, осадков, температурных перепадов;
• высокая теплопроводность (минус для зимнего времени).

Недостатков мало, но они тоже есть:

• большая масса каменного дома потребует хорошо заглубленного фундамента.

Этот же минус присущ домам из кирпича. Кроме того:

• кирпичные стены долго прогреваются, медленно остывают; зимой потребуется несколько дней, чтобы прогреть долго не отапливаемое помещение;
• «мокрые» строительные работы нельзя проводить по сильному морозу или дождю;
• материал не из дешевых, работа с ним потребует привлечения квалифицированного, следовательно, дорогого специалиста.

Кирпич, как и камень, красив и экологичен, но, в отличие от него, «дышит». В кирпичном доме хорошая звукоизоляция. Лучшими свойствами обладает керамический кирпич. Силикатный более плотный и хорошо впитывает влагу.

Чтобы уменьшить затраты и нагрузку на фундамент, полнотелый кирпич заменяют на пустотелый или выкладывают из него облегченные стены с полостью между параллельными кладками, которую заполняют теплоизоляционным материалом. При необходимости, стену выкладывают в один кирпич, а защиту от холода обеспечивают утеплителем.

Монтаж и кровля

Выбирая кровельные материалы, обращают внимание на их эксплуатационные, технические характеристики, стоимость.

Керамическая черепица

Классический материал подходит под любое стилистическое направление. С помощью черепицы покрывают крыши сложной конфигурации, отдельные элементы со временем можно без труда заменить. Материал настолько красив, что другими покрытиями часто стараются его имитировать.

Черепицу делают из глины по старым технологиям, которые не претерпели изменений. Пористая структура защищает от жары и холода, а для меньшей водопроницаемости наружную поверхность обрабатывают агнобом, глазурью. Крыша хорошо защищает от шума и сама поглощает звуки. «Топот» голубей, сильный дождь хозяев не побеспокоят.

К недостаткам относят хрупкость, большую массу, что нужно учесть на стадии проектирования кровли, при перевозке, монтаже. Стоимость материала, работы с ним немаленькая.

Цементно-песчаная черепица

По внешним признакам близка к натуральной, но это бетонная конструкция. ЦПЧ прилично весит, что ведет к увеличению затрат на все части сооружения: фундамент, стены, систему стропил. При правильном монтаже такую крышу ветром не унесет.

Что до недостатков, основные – это большая стоимость, «благодаря» цементу в составе хорошо впитывает влагу. По прошествии 5-7 лет заметно развитие плесени, мха, подкровельная гидроизоляция на стыках запотевает. Шероховатая поверхность задерживает снег, что сказывается на несущих конструкциях. Монтаж сложный из-за мелкоштучности, она же способствует протечкам. Прочность небольшая, упавшая ветка может нанести серьезный урон: чтобы заменить один фрагмент, каждую черепичку откручивают от конька, чтобы дойти до места замены.

Битумная кровля

Еще одно название – мягкая кровля. Напоминает рубероид, но состав – листовой стеклохолст, который заливают битумом. Для повышения прочности на лицевую сторону наносят каменную сланцевую или базальтовую крошку, изнутри – самоклеящаяся поверхность. Отличное решение для дизайна нестандартной крыши, имеющей сложную геометрию.

Выглядит эстетично, хорошо поглощает звуки, гнется. Из недостатков:

• горит;
• на морозе хрупка;
• плавится, источает запах от сильной жары.

Металлочерепица

Представляет собой оцинкованные листы, покрытые полимером. Форма схожа с традиционной черепицей. Качество изделий зависит от толщины, плотности защитного покрытия, количества слоев. Важно, на каком оборудовании материал производится. При наличии геометрических погрешностей уложить листы без зазоров не получится. Габаритные размеры, цвет металлочерепицы разнообразны.

Материал легко транспортируется, прост в установке, обладает малым весом. То, что может не понравиться при эксплуатации – шумность. Еще один из недостатков – при монтаже образуется много отходов. Производители обещают до ста лет эксплуатации.

Шифер

Надежный материал, имеющий цементную композиционную основу, которую упрочивают асбестовые волокна. Недорог, хорошо изолирует шум. Асбест со временем выделяет вредные вещества, не в каждой стране разрешено его использование.

По качеству значительно лучше и дольше служит сланцевый шифер. Он немного более светлый, несколько неправильной формы. Качественный выдерживает вес человека, если на него встать. На крыше оба вида ведут себя хорошо, защищают от непогоды, шума. Аккуратными следует быть только при транспортировке. Сложные архитектурные элементы навряд ли удадутся.

Профнастил

У тех, кто предпочитает низкую стоимость, а не внешние признаки, листы оцинкованной стали в ходу. Область применения широкая: это и кровельный материал, и декоративная облицовка. Профлист применяют не только для крыш, он служит заменой деревянных перегородок, выступает в качестве межэтажного перекрытия, становится оградой, стеной сарая, гаража. Им обшивают балконы, делают легкую кровлю над верандой, крыльцом, террасой.

Монтаж прост, период безопасной эксплуатации длительный. Недостаток – сильно шумит.

Фланцевая стальная кровля

Популярность заслужила прочностью, легкостью, быстротой монтажа. Причем, монтаж проводят необязательно на месте установки. Особое фланцевое соединение исключает протечки, оцинкованная сталь не коррозирует даже на швах. Из недостатков – повышенная шумность, плохая сопротивляемость ударам.

Материал используют при устройстве карнизных свесов, применяют для настенных желобов, водостоков, комбинируя с другими видами кровель.

Медная кровля

Продолжительность службы (до 150 лет) обусловлена ее неуязвимостью. Красноватый цвет сначала сменяется на коричневый, затем почти черный за счет патины, которая предохраняет металл от коррозии. Ремонт медного покрытия не представляет сложности. Менять лист или полосу не придется, на место повреждения просто накладывают заплату и заваривают ее. Через время – это место заметно не будет.

Плохое в медной кровле – она излишне теплопроводна, что создает трудности жарким летом, зимой, возможно, потребуется задействовать систему антиобледенителя. Герметичность стыков не всегда безупречна.

Новой медной кровле не нужен уход, зачистки, окрашивания. Металл абсолютно безвреден и даже имеет анаболические свойства. Тонкие листы принимают форму любой поверхности, с медью возможны любые архитектурные эксперименты.

Обустройство внутренних перегородок

Внутренние перегородки делят дом на отельные комнаты, зоны, в соответствии с планом. Их основа – лаги, а не фундамент. Эти конструктивные элементы выполняют из пеноблоков, кирпича, фанеры. В зависимости от дизайна помещения, используют стекло, дерево, в отделке применяют пиломатериалы, фанеру, ОСБ, ДСП.

Перед выбором продумывают ряд нюансов:

1. Степень звукоизоляции между помещениями.
2. Насколько близко стена будет находиться к источникам влаги или печи.
3. Потребуется ли доступ к тем или иным сетям.
4. Насколько вероятна возможность перепланировки в будущем.
5. Будут ли перегородки возводиться на этапе строительства или уже по «чистой» отделке.

Утепление

Утеплительные работы проводятся с внешней стороны здания, с внутренней, либо же термоизолятор располагают внутри стены на этапе строительства. Может использоваться комбинация нескольких способов. Наиболее популярно наружное утепление, которое продлевает срок службы дома, защищает от охлаждения, промерзания.

Самые распространенные виды утеплителя – минвата, пенопласт или плиты экструдированного пенополистирола. Любые работы по термоизоляции проводят при плюсовой температуре (+5-25 °C), в строгой последовательности. Это поможет избежать образования конденсата, грибка, плесени.

Отделка фасада

Облицовка фасада, помимо декоративной функции, имеет чисто утилитарное значение. Она защищает от атмосферных воздействий, выдержит банальный удар мяча, не обрушится от столкновения с тачкой. Кирпичная, каменная стена или сруб не нуждаются в дополнительном фасадном декоре. Другие материалы продлят срок службы, лучше сохранят микроклимат внутренних помещений, если фасад здания обшить дополнительно.

Видов отделки не счесть:

1. Фасадные штукатурки.
2. Фиброцементные плиты. Выглядят скромно, но для домика в деревне самое то.
3. Горбыль, другие отходы лесопилки. Затраты небольшие, но позволят сделать оригинальным внешний вид дома.
4. Натуральный камень или его искусственные имитации.
5. Металл (сайдинг, профнастил, кортеновская сталь).
6. Мозаика.
7. Много другого.

Варианты проектов дачных домов

Наиболее востребованы проекты из бруса, бревна или предполагающие строительство по каркасной технологии. Для тех, кто отдает предпочтение капитальным строениям, подойдут типовые проекты блочных домов, дач из газосиликатных блоков, керамзитобетона. Лидерами спроса являются одноэтажные мини-дачи, домики с мансардой, гаражом из поликарбоната. Готовые дачные проекты адаптируются под запросы конкретной семьи.

Проект небольшого одноэтажного дома

Загородный дом скромных размеров обеспечит комфортное пребывание в нем. Компактная дача в одном уровне предусматривает наличие камина внутри, крытой террасы снаружи. При планировании отпуска всей семьей можно выбрать проект, где спальня будет на втором уровне. При наличии средств, выбирают вариант, позволяющий круглогодичное проживание. Ценители современного стиля остановятся на дизайне с плоской кровлей.

Дом среднего размера

Обычно это строение классической формы, примерно 10х10 с простыми формами и двускатной кровлей. Предусмотрена закрытая кухня и крытая терраса. Кроме дополнительной комнаты, которую можно превратить в библиотеку, кабинет, гостевую, есть техническое помещение для инструмента, садовой техники. К спальне, расположенной на мансарде, примыкает балкон. Чтобы сохранить тепло в зимнее время, предусматривают тамбур.

Строение большого размера

Если имеется многочисленное семейство, постройку планируется использовать как жилую и не только летом, строят капитальный дом из оцилиндрованного бревна, бруса, разрабатывают проект кирпичного дома с утеплением мансарды или даже полноценным вторым этажом. Первый этаж занимает кухня, гостиная. Санузел обычно располагают здесь же. На втором этаже планируют спальни, возможный кабинет или иные помещения.

Дом с мансардой

Возможен летний и зимний вариант. Для круглогодичного использования дома мансарду оставляют без утепления, утеплив лишь первый этаж и сделав герметичным вход между двумя уровнями. Чтобы увеличить свободное пространство мансарды, немного приподнимают стены, а крышу делают не двускатной, а ломаной.

Дом с террасой

Крытая терраса очень удобна для посиделок летними вечерами, занятий с семенами, рассадой. Ее план может быть разработан вместе с планом дома и предусматривать общий фундамент. Чаще всего ее пристраивают позднее на отдельном столбчатом, свайном фундаменте. Кровля также монтируется отдельно. Поверх фундамента укладывают деревянный настил, находящийся выше поверхности земли. Конструкция всегда открытая.

Дом с застекленной верандой

Веранду удобнее строить в одно время с домом, т. к. отдельный фундамент позволит прихватить не более 2 м. Веранда может примыкать к 1-2-3 стенам. Ее частично или полностью остекляют, получая дополнительное помещение, где оборудуют гостиную, кухню, спортивный уголок. В летнее время окна можно полностью распахнуть. Если пристройка не планируется для жилья, ее оборудуют недорогой односкатной крышей, гармонирующей с общим дизайном.

Дом с гаражом

Гараж, пристроенный к дому или размещенный на цокольном уровне, позволит значительно сэкономить место. При такой планировке стоит заранее продумать, где расположить дверь в помещение, чтобы на веранду или прихожую не проникали пары бензина.

Двухэтажный дом

При скромных размерах участка имеет смысл увеличить жилую площадь дачи за счет второго этажа. Нагрузка на фундамент при этом увеличивается незначительно, процентов на 60. Полы и кровля также не отберут лишних средств. Потратиться придется на межэтажные перекрытия и стены.

Дачный дом с баней или сауной

Отдельное здание обойдется дороже, поэтому вариант с пристройкой более выгоден. Даже при одновременной постройке жилого строения и бани, они ставятся на разные фундаменты, а стены между ними тщательно изолируют во избежание трещин. Еще лучше, если между помещениями будет предусмотрен коридор-переход или хотя бы навес. Принимающим водные процедуры будет сложнее простудиться, а стены дома будут хорошо гидроизолированы. Если баня или сауна примыкают к дому, у смежной стены со стороны дома можно выстроить печь. Жилью полезнее, банное помещение быстрее просохнет.

Дом с эркером

Фигурные выступы различных форм будут органичны только в проектах с особенной архитектурой. Их пристраивают уже после постройки основного здания. На дополнительной площади располагают зимний сад или кабинет. В качестве фундамента выступают консольные плиты. Их встраивают в несущую стену, ее предварительно усиливают.

Чертеж дома и коттеджей бесплатно проекты и фото

Строительство домов без технической документации может привести к неприятностям. Без точных расчетов невозможно получить прочную конструкцию с должными показателями безопасности и теплопроводности. Кроме того, строительство без проекта – нарушение закона. Рассмотрим примеры проектов, приведем их чертежи и коротко опишем особенности. Одноэтажный дом с мансардой



Показатели:

• Количество этажей: 1.
• Мансарда: да.
• Общая площадь: 155 м2.
• Размеры: 12,1х9,3 м.
• Непосредственная площадь: 102 м2.

Особенности конструкции:

• Буронабивное основание с ростверком.
• Многоскатная крыша из бруса, покрытая металлочерепицей.
• Полы из шпунтованной доски шириной 0,4 см.
• Подшитие мансарды по стропилам.
• Изготовление окон под проект.
• Профилированный брус 19х19 для стен. Перегородки сооружаются по каркасной технологии, а остров из бруса 5х15.
• Звукоизоляция полов, потолков и чердака минватой 15 и 20 см в толщину. Каркасные перегородки также теплоизолируются материалом в 10 см, дополнительно обладающим звукоизоляционными свойствами.
• Цоколь отделывается декоративной плиткой, а наружные стены обрабатываются защитным покрытием.
• Двери на заказ.

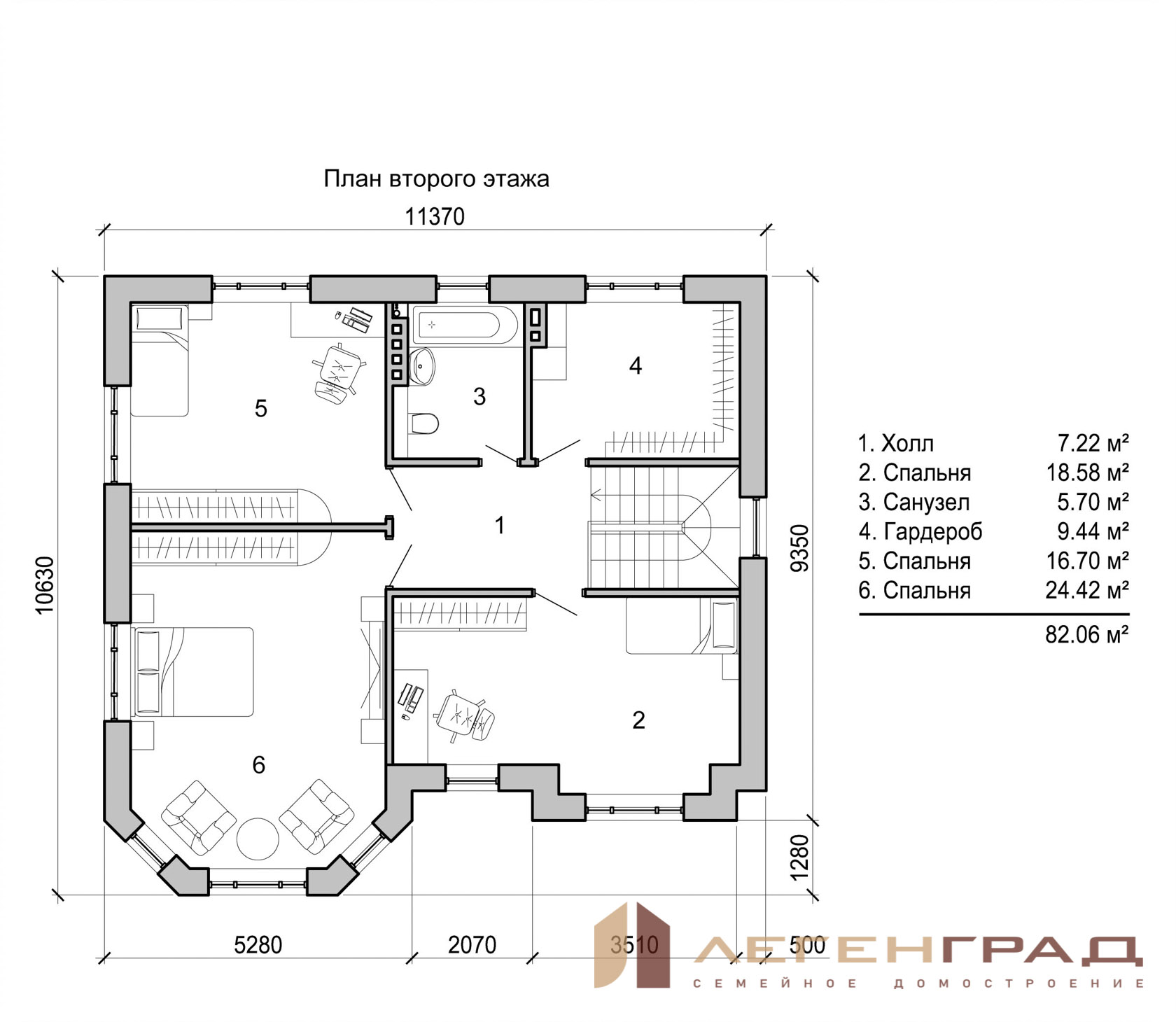

Чертеж этажей



Основные характеристики

Проекты домов с использованием перечисленных материалов – образец экологичности и хорошего вкуса. Брус пропускает воздух, минеральная вата также способствует отличному микроклимату и теплоэффективности. Здание будет сооружаться быстро при соответствующей проектной документации влажности бруса. Площади жилья достаточно для проживания даже большой семьи. Проект садового домика



Основные показатели:

• Общая и необходимая площадь для застройки: 24 и 43 м2 соответственно.
• Веранда: 10 м2.
• Размеры мансардного помещения: 15 м2.



Конструктивные характеристики:

• Фундамент бутобетонный или столбчатый.
• Наружные и внутренние стены из пустотелого керамического и обычного кирпича.
• Для цоколя используется кирпичная кладка.
• Междуэтажные и цокольные перекрытия сооружаются из деревянных балок, утепляются плитной минватой и подшиваются листами гипсокартона (в первом случае) или обрезанными досками (во втором).
• Стропила из дерева, а полы из досок.
• Кровля сооружается с помощью деревянной обрешетки, покрытой асбестоцементными листами.

Чертеж этажей



Краткая оценка

Такие проекты не предназначены для круглогодичного проживания. Технология их строительства и стоимость материалов позволяют свести затраты к минимуму. Проект двухэтажного сооружения из бюджетных материалов



Показатели площадей здания (м2):

• 77 – первый этаж;
• 48 – второй;
• 23 – гараж;
• 108 – общая.

Особенности:

• Блоки ФБС для фундамента.
• Материал несущих стен – газобетон (утепляется).
• Внутренние перестенки из кирпича.
• Перекрытия создаются из ж/б элементов.
• Сооружение кровли подразумевает закрепление металлочерепицы на деревянные стропила с обрешеткой.

  Чертеж расположения комнат



Оценка проекта

Способ сооружения и материалы выбирались для максимальной экономии при строительстве, не влияющей на комфорт проживания. Поэтому стены сооружаются из газоблока, крыша имеет двускатную конструкцию и для фундамента решено использовать блоки ФСБ.

  Проект одноэтажного дома с мансардой площадью 245 м2



Конструктивные особенности:

• Монолитное основание – ж\б плита.
• Перекрытия сборного типа – специальные железобетонные конструкции.
• Крыша мансардная. Для ее сооружения применяется битумная черепица, которая крепится на деревянные стропила. Вид: двухскатная.
• Цоколь монолитный ж\б.
• Для кладки перегородок используется силикатный кирпич.
• Внешние стены из газобетонных блоков.
• Окна металлопластиковые.

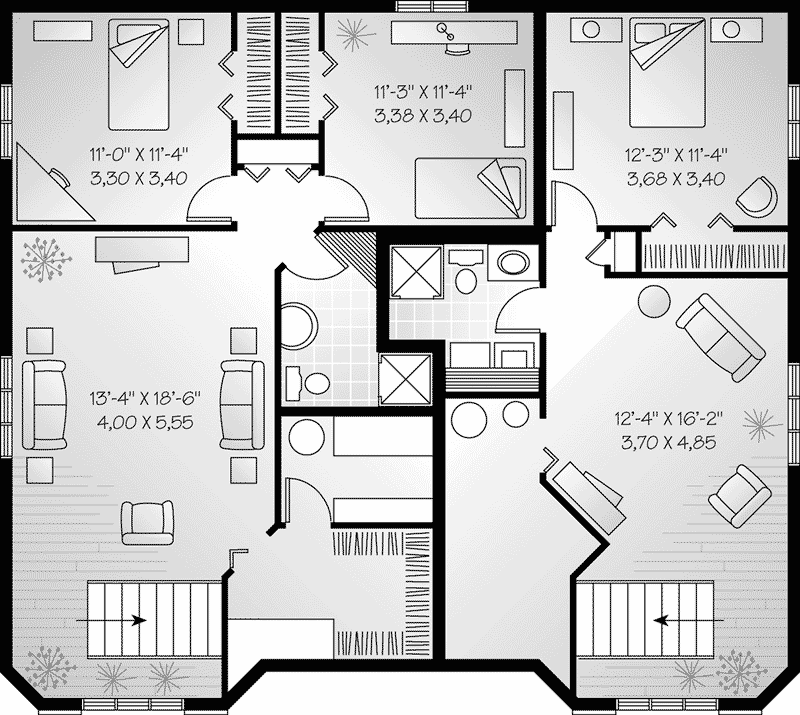

  Чертеж размеров комнат



Впечатление о проекте

Максимальная прочность и долговечность конструкции при условии использования качественных железобетонных элементов. Строительство такого дома достаточно быстрое. А при умелой отделке наружных стен может получиться здание с непревзойденным внешним видом.

  Проект простого одноэтажного домика



Особенности:

• Небольшие размеры: 7х7.
• Один этаж без мансарды.
• Площадь: 43 м2.

Конструктивные показатели:

• Стены сооружаются из бревна.
• Сосновая обрезная доска в качестве стропил.
• Основание ленточного типа.
• Крыша шатровая.
• Материал перестенков – брус.

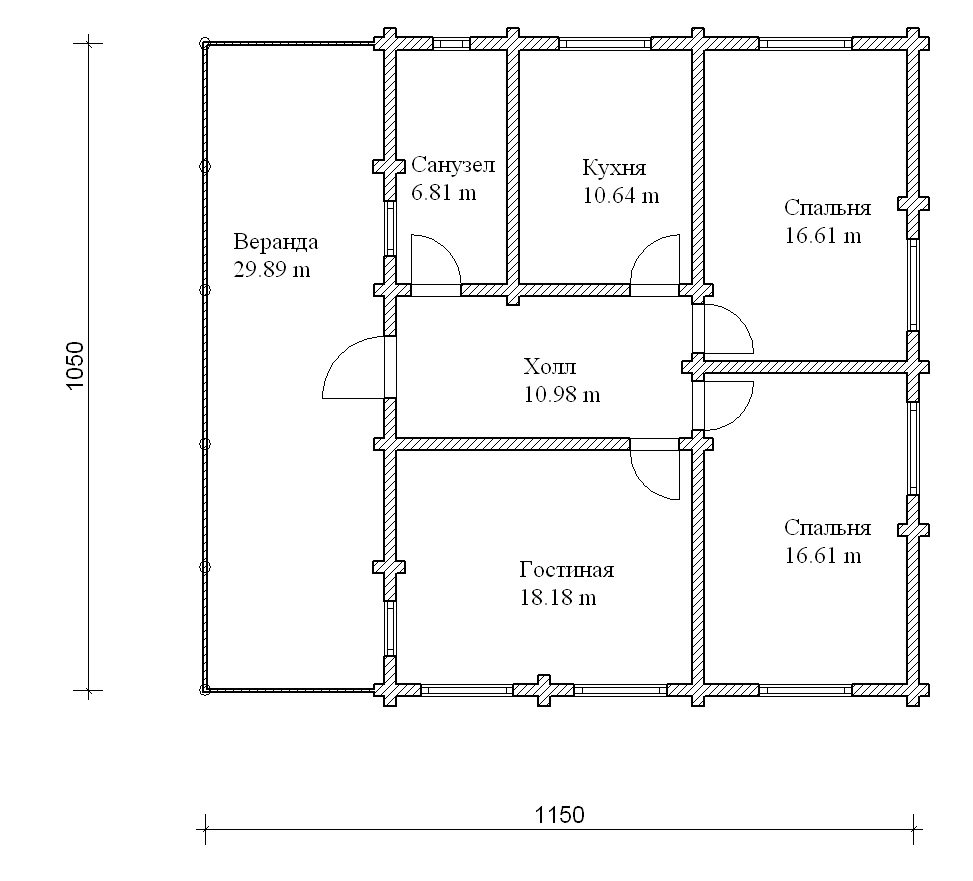

  Чертеж внутреннего помещения



Характеристика

Подобный чертеж направлен на сооружение жилья для небольшой семьи или гостевого домика. Количество проживающих: до 4.

Использовать готовые проекты домов и коттеджей можно при сооружении и собственного дома. Только внимательно изучайте чертежи и особенности проектной документации. Часто они рассчитаны на сооружение в определенных условиях и для конкретной местности, поэтому выбранный вариант может и не подойти.

на что обратить внимание, особенности проектирования своими руками

Проектирование чертежа коттеджа или частного дома начинается с планировки. В первую очередь выбирается участок, на котором необходимо определить ориентацию здания соответственно сторонам света.

Важно! Создавая чертеж дома, необходимо исходить из количества человек, которые будут в нем проживать. Желательно предусмотреть также одну или две гостевых комнаты.

Самостоятельная планировка дома может быть выполнена в следующих вариантах:

• Наиболее простой вариант. План здания рисуется на листе от руки. В таком случае нужна миллиметровая бумага. Если ее нет, то можно использовать лист, имеющий клетчатую разлиновку.

Совет! Вышеописанный вариант подходит для людей, имеющих навыки черчения. В противном случае планировка будет иметь огрехи и неточности.

• Наиболее точный вариант. Наиболее очевидным вариантом для создания планировки дома является использование проектировочной компьютерной программы. Такие программы позволяют не только сделать основные наброски, но и создать полноценный чертеж двухэтажного дома, соответствующий всем строительным нормам.

Совет! Во избежание возможных ошибок в расчетах желательно пользоваться только лицензионным софтом.

• Наиболее творческий вариант — это использование 3D-редактора. Такой проект получается трехмерным и отлично передает не только размеры и расположение комнат, но и дизайнерские идеи автора.

Видео-инструкция о поэтапной самостоятельной планировке жилого дома в одной из специализированных программ

Как выглядит полный проект дома

Полный проект дома предполагает не только внешний вид и планировку, но и полное описание всех параметров постройки, инженерные коммуникации и характеристики стройматериалов. Иными словами — это полное руководство к действию для строителей, которое может дать знающему человеку полную информацию о будущей постройке.

Таким образом, полные проекты домов включают в себя:

• Архитектурное описание строения. Сюда входят чертежи фасада дома с размерами внутренних помещений. Здесь обозначаются размеры и расположение окон, дверей, присутствуют все хозяйственные и жилые помещения.
• Расчет конструктивных нюансов, включая стропильные конструкции, коробку дома, фундамент и кровлю. Все эти элементы должны быть изображены на чертежах схематично с приложением расчетов и подробной разметки.

Обработка фасада гидрофобизатором

• Схема электросети. Здесь максимально подробно описывается подключение дома, особенности электрической разводки со схемами прохождения электропроводки, расположением розеток и т. д.
• Инженерные нюансы. Сюда входит план этажа с прокладкой жизненно важных коммуникаций — вентиляции, водопровода, канализации, отопления, газа и т. д.

Таким образом, проекты домов не ограничиваются одним лишь чертежом, как предполагают некоторые люди, неосведомленные во всех нюансах данного процесса. Поэтому отказавшись от услуг профессионального проектировщика, следует понимать, что перед строительством дома необходимо полное составление проектной документации.

Как создается план дома

Планировка здания базируется на рукописных или электронных чертежах, для правильного выполнения которых необходимо соблюдать такую последовательность действий:

Чертеж дома на бумаге

• На миллиметровой бумаге задается необходимый масштаб.
• Чертятся оси дома.
• Далее необходимо начертить стены.
• Чертим внутренние перегородки.
• Теперь необходимо разместить на чертеже окна и двери.
• Для каждого помещение указывается название и площадь.

Совет! Разработка плана инженерных коммуникаций, схема расположения электросети и т. д. должна осуществляться специалистом. Поэтому при отсутствии знаний в этих отраслях необходимо проконсультироваться с опытным проектировщиком, который позволит избежать грубых ошибок. Наиболее неприятной является ситуация, когда проект был допущен к строительству, дом построен, и лишь потом начинают проявляться технические недочеты, устранить которые очень сложно.

Использование программы для проектирования дома

На сегодняшний день существует множество компьютерных программ, предназначенных для проектирования зданий. Встречаются среди них как любительские, которые нельзя рассматривать в качестве серьезного инструмента, так и профессиональные программы, используемые специалистами по всему миру. К ним относятся: AutoCad, Компас 3D и прочие.

Комплект чертежей, разработанный в такой программе, обладает целым рядом преимуществ:

• Более быстрый процесс создания плана.
• Программа минимизирует возможные неточности в расчетах.
• Возможность создания трехмерной модели дома.

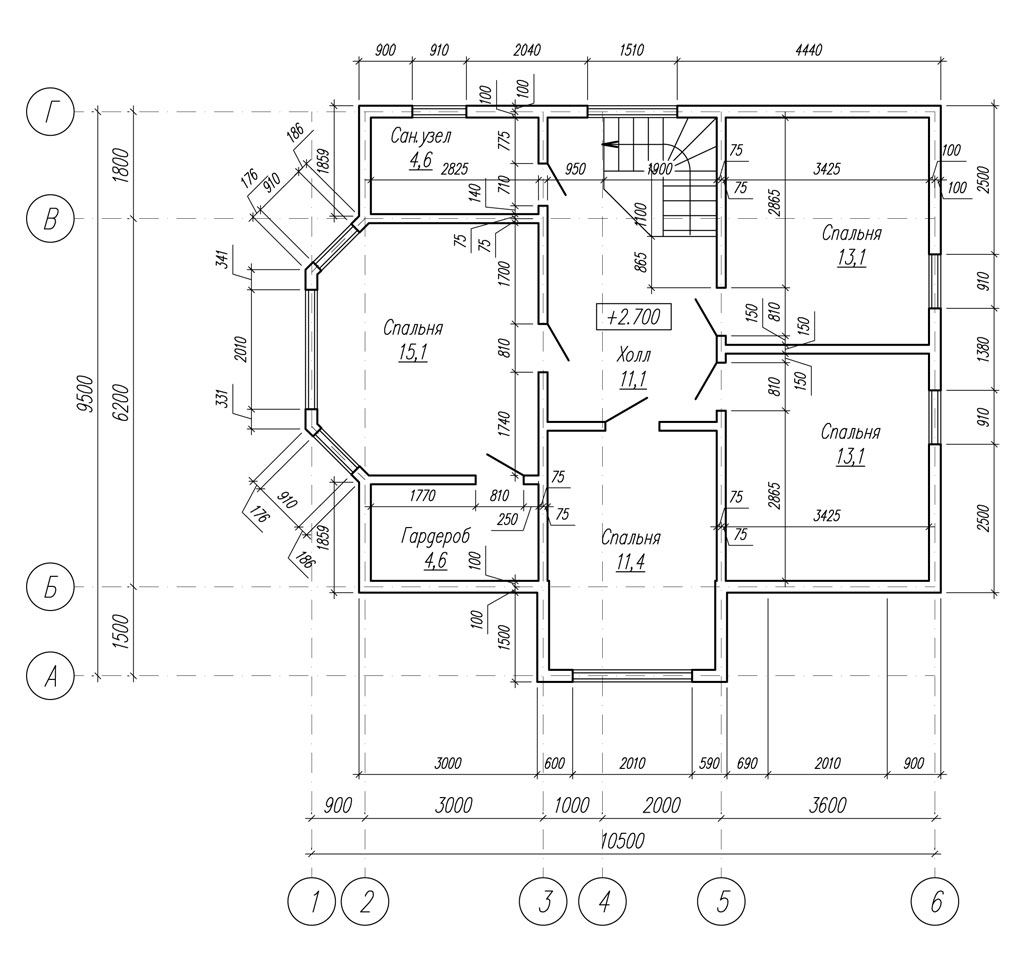

Создание чертежа в программе Автокад

Трехмерный план дома в Компас 3D

• Виртуальное планирование не только помещений, но и инженерных сетей.
• Быстрое освоение даже теми пользователями, кто не знаком с азами черчения.
• Широкая функциональность и большой набор инструментов для воплощения любых технических и дизайнерских решений.
• Множество уроков и полезных советов по работе программ в интернете.
• Наличие встроенных библиотек, в которых содержится мебель, архитектурные элементы и даже отделочные материалы, что позволяет не только создать чертеж, но и представить внешний вид будущего дома. Это очень важно для того, чтобы рассмотреть проект с точки зрения удобства, уюта и т. д.

Некоторые советы по планировке дома

Создавая чертеж дома, следует учесть следующие рекомендации от специалистов:

• Количество помещений, учитывая их функциональное назначение и расположение относительно друг друга. Здесь следует предусмотреть не только основные комнаты, отведенные для каждого члена семьи и функциональные помещения (ванная, туалет, кухня), но также и комнату, где будет собираться вся семья (зал, гостиная), прихожую, веранду, кладовую и т. д.
• Увлечения каждого из членов семьи также следует учитывать при планировке дома. К примеру, в некоторых домах имеется свой бассейн, тренажерный зал, отдельная библиотека, сауна, мастерская и т. д.
• Личные комнаты лучше делать небольшими и уютными, а зал, где собирается вся семья, напротив, должен быть просторным.
• Детскую следует расположить рядом с родительской спальней.

Как сделать хороший дизайн-проект? Подготовка 3D-модели и секреты грамотного проектирования. Видео от Алексея Земскова

Совет! Если в семье есть маленькие дети или пожилые люди, это также следует учитывать при планировке дома. Возможно в таком случае лучше будет отказаться от второго этажа или же установить наиболее безопасные лестницы с удобными перилами и глубокими ступенями. Не допускаются конструкции типа «гусиный шаг».

• Для компактного размещения водопровода и канализационной системы желательно располагать кухню, бойлер и занузел в одну линию.
• Для эффективного сохранения тепла в зимнее время желательно наличие в доме утепленной веранды или тамбура.
• Осуществляя расчет площади здания, необходимо учесть, что на одного взрослого человека должно приходиться минимум 8 м2 жилого пространства.

План дома с мансардой и гаражом

Совет! Молодым семьям следует продумать вероятность пополнения семейства еще на этапе проектирования дома.

• Желательно, чтобы расположение окон было южным или восточным.

Заключение

Многие люди интересуются тем, как сделать план или чертёж самостоятельно, однако далеко не все понимают, насколько ответственным является этап проектирования. Выше были рассмотрены основные нюансы создания полного проекта дома. Здесь следует понимать, что проектирование дома требует комплексного подхода и внимания к целому ряду особенностей.

Рейтинг: 4 из 5    Голосов: 0    Просмотров: 19448

Вконтакте

Мой мир

Одноклассники

Фэйсбук

Твиттер

Гугл+

Что входит в состав рабочего проекта дома. Пример

Рабочий проект или архитектурно-строительный раздел (АС)  состоит из 40-140 листов формата А3 и включается в себя архитектурный раздел (АР) и конструктивный раздел (КР).

Под названием «рабочий проект дома» в индивидуальном домостроении  подразумеваются чертежи, по которым выполняется кладка конструктивных элементов дома или чертежи, по которым можно построить «коробку» дома.

Состав и количество листов индивидуального проекта для каждого дома будет немного отличаться, так как в каждом доме свои конструктивные особенности. Мы стараемся проектировать так, чтобы по проекту мог построить даже не специалист.

Пример рабочего проекта:

1. Общие данные и ведомость рабочих чертежей. На листе описываются конструкции проекта, местонахождения объекта и указания о постройке  касающиеся всего проекта.

Титульный лист

Общие данные

Ведомость рабочих чертежей

2. План фундамента.  Тип фундамента выбирается по расчету. Для расчета потребуется геология (инженерно-геологическое исследование грунта). Обязательно есть листы со схемой армирования, устройством фундамента. узлами и количеством бетона и арматуры или фундаментных блоков.

План фундамента

План свайного поля

Схема расположения арматурных каркасов

Устройство фундамента

Армирование фундаментной плиты

План щебеночной подушки под ростверк

Узел фундамента

3. План отмостки. Отмостка это не элемент благоустройства, а необходимый конструктивный элемент, ее устройство обязательно.

План отмостки

4. Кладочные планы. Это план кладки стен с размерами.  Выполняются для каждого этажа — сколько этажей столько и планов.

Кладочный план

5. Фасады.  4 листа с фасадами.

Фасад дома

6. Разрезы. Не менее двух разрезов: продольный и поперечный. В домах сложной конфигурации разрезов обычно больше выполняется, для того чтобы показать все перепады уровней и сложные места.

Разрез

7. Порядная подборка стены. Для штучных материалов делаем порядовку для того, чтобы не пришлось резать блоки, подбираем удобную конструктивно высоту этажа, окон и других проемов и элементов.

Порядная подборка стены

8. Развертки по стене. На развертках хорошо видно все отметки до которых необходимо вести кладку. Развертка по каждой стене выполняется. Бывает много стен, соответственно и много листов.

Развертка по стене

9. План перекрытий. Сколько будет перекрытий столько и планов. Перекрытия бывают монолитные железобетонные, из сборных пустотных ж/б плит, деревянные, сборные из блоков. К каждому чертежу указывается количество материалов.

План перекрытия

10. Планы монолитных поясов под перекрытия или кирпичных поясов, если такие требуются.

План кирпичного пояса

11. Маркировочный план. Это план с расположением перемычек над окнами и дверями.

Маркировочный план

12. Отделочный план. План с обозначением окон, дверей, типов полов. Вместе с данными планами выполняются ведомости окон и дверей, экспликация полов.

Отделочный план

13. План кровли.

План кровли

14. Монтажная схема стропил. Если кровля скатная. Вместе с данным чертежом выполняются также планы несущих элементов кровли, узлы кровли, сечения кровли и обязательно расчет количества элементов кровли. Если плоская, то выполняются другие чертежи.

Монтажная схема стропил

Состав кровли или «пирог» кровли

Перспективный вид стропил

Узлы кровли

Сечения кровли

15. Узлы и детали. В каждом проекте эти чертежи отличаются.

Четверти в оконных проемах

Перевязка кладки из кирпича и газоблока

16. Лестницы и крыльца.

Чертеж крыльца

Лестница

17. Вентканалы.  Вентиляция в частном доме предусматривается естественная канальная, соответственно вентиляционные каналы закладываются в конструкцию дома при строительстве. Поэтому данный раздел входит не в раздел инженерки (ОВ — отопление и вентиялция), а в рабочие чертежи.

Вентиляционные каналы

18. Ведомость стеновых материалов.  Указывается количество материалов на стены дома (сколько и каких блоков, кирпича, утеплителя и т.д.).

Ведомость стеновых материалов

19. Теплотехнический расчет стены.

Теплотехнический расчет стены

20. Другие чертежи. Могут быть чертежи балок, опорных подушек. закладных деталей, бассейны, овощные ямы, и др. Набор дополнительных чертежей зависит от выбранной конструкции дома.

Балки

Фасады с раскладкой кирпича

Зачем нужна рабочая документация (раздел АС)?

1. Прежде всего для того чтобы точно посчитать стоимость дома и составить график работ, так как в архитектурно-строительном разделе указывают количество необходимых материалов.

2. Наличие чертежей существенно ускоряет строительство дома и  упрощает общение со строителями.

3. Строительство дома с рабочим проектом это гарантия, что дом не рухнет и в нем можно будет жить, так как во время проектирования ведется расчет конструкций.

План дома. Проект дома. Создаем свой чертеж дома

Пытаемся нарисовать поэтажные чертежи и планы на основе проектов домов своими руками.

Изучение проектов домов позволяет создать своими руками эскизный план чертеж дома. План дома или свой проект должен отобразить: ленточный фундамент, фасад дома, поэтажные планы, мансардный этаж и чертеж крыши.

Какую цель я преследую при изучении проектов домов? Идеи, найденные в интернете и соответствующие моим критериям, я пытаюсь собрать, систематизировать и перенести на свой план дома. Для того чтоб создать план дома своими руками я определился с основными векторами – обязательное наличие подвала и мансардного этажа, выбор этажности дома, выбор формы крыши, выбор места расположения камина, проектирование водопровода и канализации а также чертеж расположения электропроводки.

Для себя я выделяю два основных аспекта позволяющих мне справиться с проектом дома. Первое – это техническая сторона отображающая нюансы при строительстве, а второе – это 3D визуализация планируемого дома, которая поможет мне понять мои желания.

Перебрав огромное количество готовых проектов (отбирались только красивые, по моему мнению, дома) я быстро понял, что отталкиваться мне придётся от финансовой составляющей строительства и создать свой ни на что не похожий в мелких деталях индивидуальный проект дома.

Для решения моих двух аспектов мной были выбраны два программных продукта – это Visio от Microsoft для отображения технических чертежей, а для визуализации 3D я выбрал ArCon – не сложную в понимании программку, но позволяющую покрутить дом снаружи и представить, как все будет выглядеть, вплоть до мебели внутри строения.

Все что мне удалось создать – рисунки, чертежи, планы и проекты, предоставленные ниже, условно я назвал эскизами, так как они максимально упрощены в части детализации для моего повествования, но достаточны для понимания самой сути индивидуального проекта дома.



Проект первого этажа дома на плане.

Начну, пожалуй, с плана первого этажа, для чего мне необходимо определиться с такими моментами: какими будут габариты дома с учетом расположения на участке и материального аспекта, материал и толщина стен дома, размеры и количество комнат удовлетворяющих моим потребностям и это поможет определиться с типами межэтажных перекрытий, продумать место расположения лестницы и входа в подвал, определиться с размерами и местом расположения оконных проемов и так далее.

Для себя я решил строить дом из газобетонных блоков и толщиной стен 300 мм. Габаритные размеры дома на плане составили 8500 мм на 8300 мм и в соответствии с планировкой, я получил такие размеры помещений:

— прихожая она же и кухня около 14 квадратных метров,

— основной зал занимает 20 квадратных метров,

— спальня 20 квадратных метров,

— совмещенный санузел 4 квадратных метра,

— отдельное место занимает лестница на второй этаж.

В итоге получаю аналог двухкомнатной квартиры, но с бонусными двумя комнатами для гостей на втором этаже. Вход в подвал 5 квадратных метра, расположен под лестницей и будет использован как винный погреб.

Отдельная история – это камин размещаемый в зале и при правильном разведении системы воздуховодов сможет использоваться для отопления дома.

После того, как я нарисовал планировку первого этажа можно приступать к прорисовке остального плана дома, а точнее к проекту фундамента дома.

Расчет ленточного фундамента дома мелкого заложения.

О проектировании и строительстве моего монолитного ленточного фундамента своими руками читаем в данной статье.

Мой выбор пал на ленточный монолитный фундамент мелкого заложения, так как данный вариант можно выполнить самостоятельно, не применяя строительную технику, но в тоже время он является простым и надежным.

Ленточный фундамент – это цельная конструкция, заливаемая ниже уровня земли и над землей на высоту цоколя, располагается под внешними и внутренними стенами строения и должно иметь одинаковое сечение. В целях экономии, под внутренними стенами я сделал толщину фундамента немного тоньше.

Для выбора типа фундамента основными факторами является уровень грунтовых вод под возводимым домом и глубина промерзания грунта в регионе строительства.

Уровень грунтовых вод на моем участке ниже отметки в два метра, что вынуждает меня выбирать фундамент мелкого заложения, к положительным качествам которого могу отнести относительно низкую стоимость.

Теперь разберемся с уровнем промерзания грунта, который нам поможет определиться с глубиной заложения фундамента. В Киевской области глубина промерзания грунта составляет от 800 до 900 мм, а если учитывать супесь, из которой состоит грунт в месте строительства, то мой выбор пал на тип фундамента в виде буквы Т только перевернутой вверх ногами и глубиной заложения 1 метр.

Также я на разрезе фундамента разрисовываю для себя место расположения закладки арматурного каркаса. Вид фундамента сверху поможет мне определиться с размерами копаемых под фундамент траншей, которые будут соответствовать нижней части подошвы закладываемого фундамента.

Ниже, на картинке можно увидеть разрез фундамента, который отображает конструкцию и армирование.

Армирование фундамента

Для того чтоб избежать деформаций фундамента и как следствие трещин на стенах, закладка арматуры должна делаться в самой верхней и самой нижней части фундамента на расстоянии не более двух диаметров закладываемой арматуры. Расширенная подошва фундамента выбрана мной для минимизации процессов морозного пучения грунта, а также для увеличения площади опоры при условии нахождения под фундаментом не самого лучшего грунта для строительства – супеси.

Так как расчет моего фундамента подробно я описал в статье, на которую можно попасть по ссылке немного выше, то особенно на нюансах я останавливаться не буду, а скажу что ширина площади опоры моего фундамента больше необходимой примерно на 50 %.

На чертеже ниже изображен вид сверху на мой монолитный ленточный фундамент.

На данном плане фундамента изображена подошва фундамента, которая повторяет профиль вырываемых траншей, для верхней части заливаемого фундамента необходима будет сборка опалубки. Для простоты понимания я убрал с проекта фундамента места расположения арматуры. Важно на этапе проектирования не забывать начертить технологические каналы для прокладки электропроводки и водопровода.

Расчет монолитного и деревянного перекрытия на плане дома.

Теперь немного поговорим о перекрытиях первого этажа. Я планирую его сделать двух видов:

— над эркером и санузлом будет залито монолитное перекрытие, так как бетонное перекрытие эркера выступит в виде пола балкона мансардного этажа и будет контактировать с атмосферными осадками, а также потолок ванной будет подвержен воздействию повышенной влажности.

— остальная часть перекрытия первого этажа будет сделана по деревянным балкам 100 мм на 200 мм. Деревянное перекрытие или как его еще называют балочное, легкое в возведении своими руками, и является бюджетным вариантом.

Балка 100 мм на 200 мм выбрана с помощью таблиц расчета балок перекрытия при максимальной ширине пролета четыре метра и шагом между деревянными балками перекрытия от 40 до 60 сантиметров.

Монолитные участки перекрытия я буду заливать одновременно с монолитным поясом высотой 140 мм и для армирования использовать арматуру двенадцатого диаметра в верхней и нижней части с шагом 150 мм.

Как показано на плане дома выше, балочное перекрытие и монолитное перекрытие создадут пол и потолок между этажами.

Мансардный этаж и крыша на плане дома.

Приступим к отображению плана мансардного этажа. Для этого достаточно удалить лишние элементы с плана первого этажа и изменить толщину межкомнатных перегородок – план проект мансардного этажа готов. На мансардном этаже получаю две гостевые спальни и зал, из которого будет выход на эркерный балкон.

Выше на картинке мансардный этаж, нанесенный на плане дома.

Приступаю к чертежу плана крыши дома в привязке к стенам мансардного этажа, на которые она будет опираться. Вся стропильная часть и балочное перекрытие мансардного этажа выполняется по деревянным балкам 50 на 150 мм, а кровля будет сделана из металлочерепицы.

Я планирую изготовить двухскатную крышу, с небольшим скворечником над эркером. Из сложных процессов вижу здесь только изготовление двух ендов, поэтому сделать все своими руками не вызывает у меня сомнений.

Так выглядит чертеж плана крыши.

Эскизный план фасада дома..

Данный эскиз фасада дома предназначен сугубо для моего представления, какой будет у моего строения внешний вид. При помощи этого плана я постараюсь выбрать оптимальный угол наклона крыши для соблюдения визуальных пропорций.

Вот таким в конечном итоге получился мой эскиз фасада дома.

Нанесение на проект дома водопровода, канализации и электропроводки.

Ну и в заключение нарисуем схему электропроводки дома, план водопровода и канализации.

Схема электропроводки на проекте дома.

Цель создания данной схемы электропроводки дома – это экономия средств на кабеле, использование которого необходимо оптимизировать.

К схеме электропроводки у меня сформировались такие требования:

— в каждой из комнат должно быть минимум две розетки и розетка у окна для монтажа электрообогревателя.

— несколько точек освещения на комнату.

— на лестнице тоже необходим свет.

— обязательно наличие устройства защитного отключения для помещений с повышенной влажностью.

На участок электричество заведено от столба в гараж при помощи самонесущего кабеля СИП в электрощит. От него в пластиковой трубе при помощи кабеля ВВГ 3х6 кабель заводится под землей и через гильзу в фундаменте поступает в дом (на чертеже красный цвет).

Таким образом, получаю схему разводки электропроводки по первому этажу.

Электропроводка будет выполнятся в штробах газобетонных стен.

Канализация и дачный водопровод.

На предыдущем изображении я также показал, как планируется выполнить водопровод и канализацию. Синим цветом, я показал подачу холодной воды из скважины в подвал, где будет выполнено распределение на кухню и санузел. Также, коричневым цветом, показан путь прокладки канализации до септика, располагаемого на улице.

Важно не забыть при прокладывании водопровода и канализации об уклоне труб в 2-3 градуса.

строительство брусовой жилой конструкции, 1 этажные деревянные дачные постройки

Каким бы простым ни казался тот или иной вариант строительства дома, есть множество потенциальных проблем и просто тонкостей, которые обязательно требуется учесть. В сооружении построек высотой в один этаж имеется ряд особенностей. При использовании бруса добавляется и другая специфика, которую невозможно проигнорировать.

Особенности

Одноэтажные дома из бруса имеют одну исключительно важную особенность – их делают из элементов строго фиксированной длины, изменить которую произвольно не получится в принципе. Только рациональная схема пиления и тщательный подход к раскладке деталей позволяют несколько скорректировать ситуацию. Важно учитывать, что от нормативной длины привозимого с лесопилки бруса придется отнять еще некоторую часть, расходуемую на подрубку.

Если одна из стены делается меньшей, оставшийся пиломатериал во избежание нерациональных затрат требуется применять при сооружении других плоскостей. Потому привычный подход, согласно которому общее наращивание площади позволяет легче размещать все нужные объекты, тут не работает.

Деревянные постройки из бруса, если чрезмерно увеличивать их общую территорию, начинают напоминать пчелиный улей. Покупая очень длинный брус, все равно потребуется разрезать его и аккуратно работать с остатками. Рациональная длина балок, используемых в перекрытиях, колеблется от 450 до 550 см. Точный показатель зависит от глубины врезки и вида применяемого материала. Как результат, подробную схему приходится составлять до начала работ, причем так, чтобы ни малейшая часть ее не менялась впоследствии.

Начинают работу с формирования масштабной модели дома, без учета расхода материала на зарубку. Так гораздо легче подобрать грамотную планировку, перебирая различные варианты.

Позднее модель перемещается на бумагу, и в чертеже уже должны быть расписаны:

• общая толщина стен;
• производимые подрубки;
• планируемые остатки материала;
• суммарная выкладка;
• расход лесного сырья.

Реагирование перегородок на перепады влажности и прогрева воздуха должно быть синхронизировано со всей остальной постройкой. Оптимально соответствует этому требованию деревянный брус толщиной не менее 5 см. Чтобы установка блоков дверей происходила правильно, толщина перегородок должна составлять минимум 10 см. В эту величину не входит еще отделочный слой.

Как всегда, окна выводят на самую светлую сторону (почти всегда это восток или юг).

Обязательно следует учитывать, каково расположение уже существующих и предполагаемых в дальнейшем строений, даже временных или сезонно используемых. Составление схемы строительства подразумевает оставление резервного пространства для формирования садовых дорожек. Обычно фасады домов и сопредельных построек ставятся на одной линии, исключения крайне редки. Следует заботиться о пропорциональности размеров всех создаваемых построек. Только когда отработаны все эти моменты, имеет смысл определять целевую принадлежность отдельных помещений.

Проекты

Брусовые деревянные дома гораздо популярнее сейчас, нежели классические изделия в виде срубов. Даже добротность и теплота ничуть не хуже, если правильно использованы современные технологии. И все же большое внимание стоит уделить выбору подходящего материала. В большинстве случаев жилой дом для постоянного проживания строится из хвойной древесины.

Большинство проектов подразумевает использование сосны, которая превосходит:

• ель – по визуальной красоте;
• пихту – по прочности;
• лиственницу – по простоте обработки и нагрузке на фундамент;
• кедр из Сибири – по общей стоимости пиломатериала.

Проектирование начинают либо с общего рисунка, либо с образцовой фотографии понравившегося варианта (при этом могут вводиться пояснения). Эскиз дома, как дачного, так и городского или расположенного в коттеджном поселке, следует делать максимально детализированным, это упростит работу проектировщиков, а затем и строителей. В большой постройке (10 на 10 или 9 на 12) можно разместить сразу две спальни, дополнительную кладовую и разделить санитарный узел без сжатия его частей. Внимание стоит уделить расположению котельной и домашней прачечной; в доме современных ответственных людей почти всегда предусматривается участок для тренажерного зала.

Даже в домах габаритами 6 на 4 можно выделить соответствующий уголок, если очень скрупулезно подойти к организации пространства или предусмотреть формирование мансарды. Чтобы облегчить себе работу, после выбора расположения и функциональности комнат нужно прорисовать коридоры, позволяющие всем сделать свою жизнь удобнее. Отдельные части рисунков соединяют, и так получается предварительная схема. Если требуемый метраж оказывается слишком большим и не помещается в маленьком дома размером 6 х 4, следует активно использовать пространство второго или цокольного этажа.

В незначительных по габаритам сооружениях формируют винтовые лестницы чаще всего.

Классический 1-этажный дом может быть оснащен и неотапливаемым чердаком. Для дачной постройки, используемой лишь сезонно, такой вариант оказывается вполне оправданным экономически. На чертежи каждый этаж заносится особо, то есть наряду с общим планом должен быть и поэтажный чертеж.

Если застройщик подобной документации не предоставляет, это веский повод как минимум более тщательно проверять его работу. Веранда в брусовом доме 10 х 10 может охватывать как один, так и несколько фасадов. Учитывая особенности российского климата, не везде приемлемы решения с крупными панорамными окнами по всему периметру.

На открытой террасе используют украшающие перила, высота которых варьируется от 100 до 150 см над полом. Как вариант, может использоваться аналогичный подъем бруса, с которого тщательно срезают рисунок. Открытые пристройки в доме 7 на 8 могут иметь остекление, это помогает защитить комнату от выпадения осадков. Вид кровли подбирается индивидуально, с учетом особенностей территории и проектными нюансами. В большинстве случаев над сооружениями 9 х 9 и 10 на 10 м ставится двускатная крыша щипцового исполнения.

Преимущество очевидно: монтаж производится без специализированного инструмента, а материал относительно дешев и надежен долгое время. Вальмовой крышей пользуются относительно редко, потому что ее оборудование сложно и дорого, подчас требует привлечения специалистов. Зато по надежности и устойчивости после монтажа такая схема не имеет себе равных аналогов. Вдобавок она считается наиболее привлекательной по «внешности» и отменно выдерживает даже сильные порывы ветра.

Брусовые дома с гаражом планируются таким образом, чтобы встроенная или пристроенная стоянка защищала снаружи наиболее холодный участок дома.

Важно: кровельные конструкции следует делать легкими, поскольку несущая способность стен относительно слаба. Избыточная нагрузка почти неизбежно ведет к деформации как лагов, так и стропил. Обязательно проводится расчет вероятных перегрузок конструкции. Стропильная система собирается благодаря подготовленным заблаговременно пазам и выступам. Далее монтируют боковые брусья верхнего ряда, для их связки используют брус сечением 15 х 10 см.

Строительство

Построить своими руками одноэтажный дом из бруса можно довольно легко. Большинство профессионалов предлагает использовать для этой цели брус 150 х 150 мм, однако, если поставлена цель сэкономить и отказаться от найма рабочих, можно сократить одну грань до 100 мм. При выборе подходящего основания под брусовой дом стоит ориентироваться на указания специализированной литературы. Но это не означает, что можно игнорировать сведения, получаемые от соседей и от прежних владельцев участка. Если риск пучения мал и вода залегает глубоко под деревянным, домом можно поставить даже легкие опоры.

Замес бетона вручную поглощает слишком много времени, гораздо практичнее использовать недорогие бетономешалки. Покупка их еще неоднократно оправдается через некоторое время. При заливке наземной части ленты требуется использовать раствор повышенной густоты и монтировать упрочняющий каркас. Венцы бруса связывают деревянными нагелями, чтобы сэкономить, можно даже брать для них обрезки досок, оставшиеся от прежнего строительства (но, возможно, из более прочного дерева). Все промежутки венцов заполняются специальными утеплителями.

Тут придется выбирать либо более дорогие и практичные решения (готовые рулоны), либо экономный по деньгам и трудоемкий мох сфагнум. Для формирования косяков требуется применять только ровные бруски, желательно – без единого сучка. При выполнении этой работы стоит ориентироваться на самую простую технологию, потому что полноценная рецептура по силам не каждому профессионалу в деревообработке. Чтобы сделать обработку бруса легче, используют обязательно верстак.

Исходный венец делают «в полдерева», для работы требуется применять дисковые пилы. Если глубины не хватает, применяют ножовки. Оставлять промежутки между элементами вполне разумно, они позволят организовать продухи. Размещение их на определенной высоте над землей повышает эффективность проветривания. Подкладки ставят потому что после гниения досок замена окажется проще, чем для бруса нижних венцов.

Советы и рекомендации

Независимо от выбранной породы дерева, стоит использовать только материал с наименьшей возможной влажностью. Проклеенный брус намного выгоднее и практичнее неподготовленного варианта. Что очень хорошо, из него не только строить проще, но и исключено появление осадки. Когда берут обычную неподготовленную древесину, коробки дверей и окон оснащаются особыми пазами, дающими однородную осадку.

При заказе коммерческих услуг по строительству и проектированию следует уделить максимальное внимание подготовленной документации.

Красивые варианты

Стилистика брусового дома не обязательно должна быть выдержана в духе шале. Вот один из хороших светлых проектов. Бежевые стены выгодно оттеняют изысканную красную кровлю. Крыльцо и расположенный за ним коридор делят жилище на две примерно одинаковые части. Одна из них отведена для жилья, другая – для технических нужд, что видно хотя бы по размеру окон.

Более близкая по расцветке частей конструкция представлена на этом фото. Светло-серая крыша причудливой формы соответствует фасаду, украшенному изящными нестандартными элементами. Набег крыши над внешним контуром дома позволяет создавать импровизированную террасу. Крыльцо невысокое, а цвет стен сделали неброским намеренно. Тут подход немного иной: вместо сложного переплетения фасадных элементов использован крестовидный опорный элемент.

Спокойная белая древесина основной части конструкций дополняется визуально изящными перилами по краям импровизированной террасы. Насыщенно-синий кровельный материал на двух скатах – вот главный цветовой акцент в этом решении. А тут стены и крыша выполнены в единой расцветке. Зато фасад, хоть и укрыт опять под выдвинутую вперед кровельную конструкцию, более изящен. Даже водосточная труба привлекает внимание; темные рамы окон гармонируют визуально с еще более темной отделкой цоколя, окраска ступеней на обоих крыльцах совпадает.

О том, как построить дом из бруса, смотрите в следующем видео.

Как создать дом качества Диаграмма

В этом руководстве объясняется, как создать матрицу качества дома с помощью программного обеспечения Edraw Project Management, с помощью которого вы сможете лучше понять процесс строительства и работать более эффективно.

Диаграмма HOQ используется для определения взаимосвязи между желаниями клиентов и возможностями фирмы. Несмотря на то, что он выглядит сложным, он способен предоставлять большой объем информации и сравнивать большие объемы данных.Edraw позволяет быстро и легко создать дом из качественной матрицы с помощью заранее определенного шаблона. Ниже приведены инструкции.

Начните создавать диаграмму качества дома

В левой части страницы чертежа вы можете найти все формы и символы для диаграммы качества в библиотеке.

Перетащите предварительно созданную форму матрицы, чтобы начать рисование

Просто перетащите матрицу из библиотеки на страницу документа.Вы также можете перетащить полный шаблон HOQ.

Добавить или удалить строки и столбцы

Щелкните фигуру, и вы увидите плавающую кнопку, с помощью которой вы можете добавлять или удалять строки и столбцы.

ступеней:
1. Щелкните фигуру, и появятся зеленые и желтые маркеры.
2. Перетащите зеленые ручки, чтобы изменить размер формы.
3. Есть две желтые ручки управления, через одну вверху вы можете изменить высоту и угол наклона верхней части, а через одну посередине вы можете изменить размер столбцов.

Редактировать метки строк и столбцов

Добавьте текст к меткам строк и столбцов, дважды щелкнув поля и набрав.

Символы динамические, их можно привязать и склеить вместе с матрицей.
Шаги:
1. Перетащите требуемый символ из библиотеки и подойдите к форме матрицы, и в каждом поле появится синий значок X.
2. Когда символ переместится в нужное положение, синий X станет красным.Отпустите кнопку мыши, и символ приклеится к коробке.
3. Каждый символ имеет более одного стиля внутри, вы можете щелкнуть символ и выбрать другие параметры с помощью плавающей кнопки.
4. Цвет символа можно менять. Выберите символ и перейдите в меню Home , нажмите кнопку Fill , чтобы изменить цвет. Прочтите «Заливки, тени и узоры», чтобы узнать больше о функции заливки.

Форма корреляции, которая обычно используется в качестве «крыши», добавляется и изменяется таким же образом.

Вот несколько полных примеров House of Quality, созданного Edraw.

Ссылки:

Как создать дерево решений

Как создать развертывание качественной функции

Как создать диаграмму матрицы отношений

Как создать таблицу состояния

Как нарисовать диаграмму Ганта

DDA Housing Scheme 2021 Онлайн-регистрация, дата розыгрыша, список победителей

Housing Scheme онлайн-регистрация | Схема квартиры DDA | Дата розыгрыша, список победителей | DDA Housing Scheme Apply

DDA Housing Scheme скоро откроет до 2021 года.Любой гражданин может подать онлайн-заявку на получение новой жилищной схемы Управления развития Дели DDA на официальном сайте @ http://dda.org.in/. Чтобы подать заявку на регистрацию онлайн на жилищную схему DDA 2021 , вы также можете посетить официальный веб-сайт зарегистрированных национализированных банков. Ниже в разделе мы предоставим вам список зарегистрированных банков в рамках схемы DDA Flats.

Обновление жилищной схемы DDA

В соответствии с Управлением развития Дели (DDA) в 2021 году было выставлено на продажу почти 18000 квартир.Хотя на этот раз элитные квартиры будут распределены среди людей с более высокими доходами. Квартиры, которые будут построены Управлением развития Дели, будут построены в районе Дварка, сектор 19B, Дваарка, Калкаджи, Васант Кундж, сектор Рохини, 34 и в Южном Дели. Согласно источникам, в 2021 году будет выставлено на продажу 21000 квартир. Власти, скорее всего, запустят эту схему в два этапа. На первом этапе 10 000 квартир будут выставлены на продажу с интервалом в 6 месяцев.Эти квартиры будут расположены в Vasant Kunj, Kalkaji, Dwarka, Rohini Sector- 34, Narela, Siraspur и т. Д.

Список зарегистрированных банков в схеме DDA Flats Scheme

• HDFC Bank
• ICICI Bank
• IDBI Bank
• axis Bank
• State Bank of India
• Central Bank of India
• Syndicate bank
• IndusInd Bank
• Yes Bank
• Kotak Mahindra Bank
• IDFC FIRST Bank

Тип жилищной схемы согласно DDA 2021

Управление развития Дели предоставляет ряд жилищных схем для всех групп дохода и всех категорий. Каждый может воспользоваться преимуществами Схемы и обзавестись собственным домом по своему выбору. В рамках DDA доступны следующие типы жилищной схемы : —

• DDA Flats Scheme 2020 (EWS FLATS)
• DDA Flats Scheme 2020 (ДЛЯ ЗАЯВИТЕЛЕЙ SC / ST)
• Housing Scheme for High Income Group
• Жилищная схема для группы с низким доходом
• Схема магазинов / киосков DDA-2019 для зарезервированной категории
• Онлайн-схема жилищного строительства DDA 2019 (для передачи / отмены земельного участка)

Онлайн-регистрация DDA Flats Scheme

С жилищными фондами всегда возникали проблемы среди семей и стоимость жилья также оказывается для них большой проблемой.По мере развития технологий в современном мире стоимость жилья резко возросла. Стоимость единиц жилья в Дели почти вдвое больше, чем в обычных городах, но, поскольку Дели является столицей Индии, количество людей, живущих в Дели, и количество людей, переезжающих в Дели, увеличивается день ото дня. Чтобы сделать жилье более доступным, была объявлена ​​жилищная схема DDA 2021 года .

Прадхан Мантри Авас Йоджана Онлайн-форма

Ключ Основные характеристики корпуса DDA

Название схемы	DDA Online Схема жилищного строительства
Запущен	Delhi Govt.
Департамент	Дели Девелопмент Орган
Дата начала до применить	Месяц февраль или март 2020 года
Режим заявка	Онлайн
Дата розыгрыша лотереи	Скоро обновление
Получатель	Уроженец Штат
Льготы	Жилье для всех
Категория	Правительство.Схема
Официальный сайт	https://dda.org.in

DDA Housing Scheme 2021

В соответствии с Управлением развития Дели (DDA) многие квартиры будут выставлены на продажу в течение года 2020 г., тогда как ранее в 2019 г. на продажу было выставлено почти 18000 квартир. Хотя на этот раз элитные квартиры будут распределены среди людей с более высокими доходами. Квартиры, которые будут построены Управлением развития Дели, будут построены в районе Дварка, сектор 19В в Дели.

Цель DDA Flats Scheme 2021

Управление развития Дели объявило, что все квартиры, которые обычно предлагаются по очень высокой рыночной цене, будут доступны по более низкой цене для людей с более высокими доходами. Поскольку жилищные условия достигли новых высот, и очень трудно воспользоваться этой возможностью, жилищная схема DDA является одной из хороших схем для жителей Дели.

Квартиры в схеме жилищного строительства DDA

Категория	Квартиры
Janata или EWS (экономически более слабые секции)	3622
LIG (группа с низкими доходами)	16,298
МИГ (группа со средним доходом)	579
HIG (группа с высоким доходом)	488

Стоимость регистрации жилищной схемы DDA

Категория	Сумма бронирования
Janata или EWS (экономически более слабые секции)	рупий.10000 / —
LIG	рупий. 15000
MIG	рупий. 25000
HIG	Rs. 2 лакх

Закон о новых автомобилях

Квартиры в жилищной схеме DDA 2021

• На этот раз Управление развития Дели предложит в рамках своей схемы строительства 11 жилых башен, которые будут состоять почти из 1114 квартир.
• Все дома будут ориентированы на людей с более высокими доходами, потому что по схеме строительства были предусмотрены квартиры повышенной комфортности.

Из 1114 квартир: —

• 168 квартир будут на Супер Группа High Income Group
• 932 квартиры будут в категории High Группа доходов

Право на участие в программе DDA Flats Scheme 2021

Чтобы иметь право на участие в программе DDA Flats Scheme 2021 года. Кандидаты должны соответствовать следующим критериям, приведенным ниже: —

• Заявитель должен быть гражданином Индии.
• Кандидаты должны быть старше 18 лет.
• Кандидаты, подающие заявку на участие в жилищной программе DDA 2021 года, не должны иметь никакого другого дома на его имя, имя его опекуна или имя его детей.
• Лицо, уже воспользовавшееся льготами по программе DDA Flats Scheme, не имеет права участвовать в ней.

DDA Housing Scheme 2021 Online Registration

Чтобы подать заявку на участие в программе DDA Housing s, кандидаты должны пройти следующие пункты: —

First Step

• Сначала заявители, которые желающий подать заявку должен будет зарегистрироваться, введя основную информацию, такую ​​как имя заявителя, дата рождения, номер PAN, номер мобильного телефона и адрес электронной почты, через официальный сайт DDA.
• После предоставления деталей, ID пользователя и пароль будут автоматически отправлены вам по зарегистрированной электронной почте для заполнения формы заявки.
• После успешной регистрации кандидаты должны будут войти в систему, введя идентификатор пользователя и пароль, предоставленные по электронной почте, для доступа к форме заявки.

Второй шаг

• При успешном ведении журнала отобразится экран формы заявки.
• Введите личные данные, банковские реквизиты, данные адреса, данные совместного заявителя и выберите категорию и предпочтения местоположения в форме заявки.
• Загрузите отсканированное изображение фотографии и подписи заявителя и совместного заявителя (если есть).
• Внизу страницы находится декларация заявителя.
• Кандидатам рекомендуется внимательно ознакомиться с содержанием декларации.
• Установите флажок декларации, щелкнув по нему.
• Оставьте заявку.

Третий этап

• После отправки формы заявки в черновом или окончательном режиме отобразится экран отправки, показывающий номер формы заявки, дату подачи и регистрационную сумму для осуществления платежа.
• После того, как форма заявки была подана окончательно, заявитель не может редактировать детали заявки после этого, но может оплатить регистрационную сумму через Net Banking или NEFT / RTGS через challan.
• После нажатия на опцию «Внести платеж» отобразится экран с номером формы заявки, суммой и условием осуществления платежа.
• Наконец, после успешной оплаты, на экране отобразится квитанция подтверждения.
• Вы можете распечатать квитанцию ​​для дальнейшего использования.

Примечание. Следующее приложение было предписано для жилищной схемы DDA на 2021 год, но ожидается, что такая же процедура будет применяться в отношении жилищного проекта.

Важные даты в схеме DDA Flats Scheme 2021

В соответствии с нормами прошлого года, которые соответствуют жилищной схеме DDA, регистрация 2019 года началась с марта 2020 года, в этом году также в 2021 году. заявка должна начаться с марта 2021 года и в конечном итоге закончится в мае.Дата розыгрыша жилищной схемы DDA 2021 года будет назначена на июль или июнь.

Архитектурные чертежи — Национальный архив

1. Зачем нужно это руководство?

Используйте это руководство для обзора коллекции архитектурных чертежей и связанных с ними документов Национального архива, а также для получения совета о том, как найти их среди наших обширных фондов.

Справочник не распространяется на строительные контракты, счета или корреспонденцию.

У нас нет архитектурных макетов.

Копии всех архитектурных чертежей, представленных в этом руководстве, можно приобрести в нашей библиотеке изображений.

2. Какие архитектурные чертежи мы храним?

В Национальном архиве хранятся тысячи архитектурных чертежей и связанных с ними записей, охватывающих очень широкий спектр зданий и других построек, большинство из которых относятся к 18, 19 и 20 векам. Сюда входят планы, фасады, разрезы, перспективные чертежи и различные другие изображения и детали архитектурных работ, в том числе некоторые знаковые британские достопримечательности и крупные инженерные проекты.У нас также есть планы участков, которые варьируются от сложных изображений домов и территорий до простых схем блоков.

Высота Адмиралтейской арки в Лондоне, 1907 г. (ссылка в каталоге WORK 30/3276). Этот рисунок хранится в Национальном архиве среди записей Управления работ и его преемников.

До 20 века интерес британского правительства к архитектуре в основном ограничивался общественными зданиями и постройками Короны, а также работами местных властей в соответствии с различными парламентскими актами.Записи, которые мы храним, очень редко представляют собой полный спектр чертежей, созданных для любого строительного проекта; мы обычно держим лишь горстку для конкретной структуры или схемы, хотя в некоторых случаях сохранилось большое количество (особенно для палат парламента и королевских судов). Многие старые планы и чертежи не сохранились, и многие из них хранятся в других учреждениях (см. Раздел 7).

Из-за землевладения Короны и судебных споров, связанных с частной землей, мы храним некоторые записи о зданиях и сооружениях на земельных владениях; но, за исключением Crown Estate, мы редко являемся лучшим местом для начала поиска такого материала.

2.1 Здания Crown Estate

Большинство наших архитектурных чертежей относятся к зданиям, которые являются частью Crown Estate или находились в ведении Управления работ и его последующих отделов и агентств. Среди них:

• королевские дворцы
• Дом Парламента
• правительственные здания
• зданий, построенных для вооруженных сил или используемых ими
• памятников старины
• подходит для торжественных мероприятий, таких как коронация и государственные похороны

Многие рисунки хранятся в архивах Уполномоченных по наследству Короны, Управления записей и регистрации земельных доходов и его предшественников и связанных с ними департаментов.

2.2 Муниципальные здания и общественные работы

План первого этажа окружного суда Уондсворта в 1858 году, хранящийся в архивах Управления работ и его преемников (ссылка в каталоге WORK 30/758).

У нас есть ряд чертежей и планов, относящихся к местным муниципальным зданиям, включая школы, больницы, здания с нарушением закона, полицейские участки и другие общественные сооружения. Большинство из отчетов Министерства жилищного строительства и местного самоуправления, а также правопреемников и связанных с ними органов.

У нас также есть различные планы, касающиеся крупных комплексов, таких как жилые комплексы, военно-морские верфи или место проведения фестиваля Британии, а также ряд других объектов и зданий.

2.3 Сооружения общественного транспорта

Многие планы и чертежи железнодорожных вокзалов и гостиниц входят в архивы компаний железных дорог, каналов и связанных с ними компаний в Британской исторической коллекции транспорта, а также в те, которые были созданы или унаследованы Британской транспортной комиссией, Советом британских железных дорог и правопреемниками.

2,4 зарубежные постройки

Мы также храним чертежи зданий и сооружений за пределами Британских островов, которые были созданы или собраны в ходе деятельности британского правительства за рубежом и в ходе работы вооруженных сил как в зарубежных странах, так и в годы Британской империи, колонии. Особенно хорошо представлены чертежи укреплений.

Планы и чертежи из-за границы хранятся в архивах следующих отделов, но не являются исключительными:

3.Как искать

Начните поиск в нашем онлайн-каталоге (см. 3.1). Однако многие чертежи не указаны в нашем каталоге, часто потому, что они принадлежат к более крупным документам («родительским» файлам), описания которых в каталоге ограничены общими деталями. Рисунки часто хранятся или связаны с корреспонденцией и другими записями, созданными в ходе государственной деятельности, частью которой они являются. Некоторые правительственные ведомства создали отдельные серии карт и планов, но даже в этих ведомствах, вероятно, будет по крайней мере столько же рисунков в их соответствующих текстовых записях.

Наиболее подробные списки рисунков представлены в опубликованных и неопубликованных каталогах, имеющихся в библиотеке Национального архива и читальных залах в Кью. Если ваш поиск в онлайн-каталоге не увенчался успехом, вам следует обратиться к этим бумажным каталогам (см. 3.2 и 3.3), хотя для этого вам нужно будет посетить нас.

В крайнем случае вы можете вернуться к онлайн-каталогу и попробовать спекулятивный поиск записей путем поиска «родительских» файлов. Например, чтобы найти архитектурные чертежи больницы, вы можете попробовать поискать в файлах Министерства здравоохранения район, где расположена больница, или «программы строительства больницы» или любое другое описание, которое может соответствовать теме вашего исследования.

3.1 Использование нашего онлайн-каталога

Вы можете найти некоторые архитектурные чертежи (обычно называемые «планами»), используя ключевые слова для поиска их краткого описания в нашем онлайн-каталоге. Некоторые чертежи и планы описываются индивидуально, другие описываются только как составляющие часть файла или целую серию в более широком описании.

Начните поиск с названия здания или строения; вы можете сузить поиск, объединив имя с такими терминами, как:

• План / сек
• Планы обследования
• Схема
• Чертежи
• Поперечное сечение
• Макет
• Высота
• архитектурные элементы, такие как «фундаменты», «башни» и т. Д.

Имейте в виду, что поиск по запросу «план» найдет ссылки на «планы» и «планирование», которые не имеют ничего общего с архитектурой.

Чтобы настроить таргетинг на записи определенного отдела, воспользуйтесь расширенным поиском в нашем каталоге или ключевой серии, описанной в разделе 5 этого руководства.

3.2. Использование опубликованных каталогов, имеющихся в нашей библиотеке и библиотеках в других местах

Четыре тома Карт и планов в Государственном архиве. описывают архитектурные планы и чертежи, а также карты, хранящиеся в Национальном архиве (бывшем Государственном архиве). Содержание размещено топографически по названиям стран, использовавшихся на дату публикации, а затем в хронологическом порядке в пределах каждого региона, страны или места.Они содержат указатели рисовальщиков, геодезистов, архитекторов и картографов, но не предметов. Четыре тома:

3.3. Использование неопубликованных каталогов, доступных только в нашем здании в Кью

Следующие ресурсы, созданные Государственным архивом, предшественником Национального архива, хранятся в комнате для карт и больших документов в нашем здании в Кью.

Поиск по персоне: карточный каталог

Карточка из карточного каталога «Картографов» с указанием ссылок на документы для архитектурных чертежей Марка Исамбарда Брунеля, инженера, отца Isambard Kingdom Brunel.

Набор ящиков с надписью «Картографы» содержит карточный каталог с картами, планами и архитектурными чертежами различных типов. Каждая запись, указанная по именам чертежников, геодезистов, инженеров, архитекторов и картографов, содержит очень краткие сведения о том, что изображено в документе, и сопроводительную ссылку на каталог.

Поиск по месту: каталог карт

Этот карточный каталог содержит информацию о рисунках, обнаруженных после публикации каталогов, описанных в разделе 3.2 и включает места, которые они не закрывают. Он составлен топографически по названиям стран, которые были на момент каталогизации.

Поиск по месту или предмету: сводные каталоги карт и планов

Часть сводного каталога и проекта каталога карт и планов Японии в наших читальных залах в Кью.

В течение нескольких лет, в конце 1980-х — начале 1990-х годов, карты, планы и чертежи, обнаруженные вместе с документами в сериях, не состоящих полностью из графического материала, записывались в сводный каталог.

Каталоги топографически распределены по дюжине или около того файлов, и есть три отдельных файла, содержащих предметные указатели. Топографические и тематические указатели содержат полные ссылки на документы.

Проект каталога карт и планов Японии

Проект рукописного каталога «Карты и планы» местоположений и построек в Японии. Он расположен топографически.

4. Как искать планы и чертежи конкретных архитекторов

Не все планы и чертежи в нашей коллекции могут быть отнесены к конкретному архитектору, но в некоторых случаях они подписаны или иным образом идентифицированы как работы конкретного человека.

Вы можете искать по именам архитекторов следующими способами, хотя ни один из этих методов не предлагает всесторонний поиск записей:

• Выполните поиск в нашем каталоге, используя имя архитектора в качестве поискового запроса
• См. Указатели архитекторов, чертежников и геодезистов в опубликованных и неопубликованных каталогах (см. Разделы 3.2 и 3.3).
• Используйте предметную рубрику для архитекторов и геодезистов, которая является частью «Сводного каталога карт и планов» (см. Раздел 3.3)
• Используйте машинописный указатель подписанных чертежей среди записей Управления работ и его правопреемников (этот указатель не является полностью надежным).

5. Основные записи серии

Три таблицы в этом разделе выделяют те серии записей, которые содержат значительное количество карт, планов и чертежей, относящихся к архитектуре и застроенной среде. Эти серии были унаследованы от различных государственных ведомств, в частности от бывшего Управления работ, в котором собраны серии записей, полностью или в основном состоящих из планов и чертежей зданий или карт, иллюстрирующих аспекты застроенной среды, обычно в связи с планированием и застройкой.Многие архитектурные планы и чертежи были записаны сериями, которые в основном состояли из карт.

Щелкните ссылку на серию ниже для поиска в соответствующей серии, но помните о следующих ограничениях:

• В описаниях каталогов редко указывается материал или носитель для рисования.
В описании каталога
• редко указывается этап строительного проекта, на котором был создан конкретный чертеж или набор чертежей (например, презентационные чертежи, контрактные чертежи, рабочие чертежи, чертежи записи / как построенные).В некоторых случаях это можно определить по самим чертежам, но не всегда легко установить.

Таблицы местами пересекаются, и вы можете ожидать, что некоторые типы чертежей и планов последовательно появятся более чем в одной из этих таблиц.

5.1. Чертежи и планы конкретных зданий, участков и схем

Рисунок 1739 года, на котором изображен проект Уильяма Кента для здания парламента (ссылка в каталоге WORK 29/3358). План не прошел мимо чертежной доски.

Копии картотеки, созданной Управлением работ, содержат информацию о чертежах из различных серий «Офис работ» (ссылка на отдел РАБОТА), перечисленных ниже, и доступны в читальном зале карт и больших документов в Кью. Карточный каталог предоставляет удобный способ поиска записей при отсутствии подробностей в описаниях каталога.

Серия	Описание
AT 13	Департамент окружающей среды: Отделение древних памятников: карты и планы, 1971-1980 гг.
БД 101	Министерство общественных зданий и сооружений и Управление Уэльса: планы и чертежи, касающиеся обретения властью принца Уэльского, 1969, 1968-1970 годы
HLG 5	Правление местного самоуправления и его правопреемники: Департамент жилищного строительства и городского планирования и правопреемники: Планировочные схемы, карты и планы, 1905-1951 гг.
HLG 6	Министерство здравоохранения и его предшественники: здания и сооружения, разные карты и планы, 1800-1919 гг.
HLG 23	Министерство здравоохранения: Правовая ветвь: Запечатанные планы, 1923-1937 гг.
HLG 24	Департамент местного самоуправления и Министерство здравоохранения: юридическая ветвь и предшественники: схемы переселения государственных гробовщиков, закрытые планы и схемы, 1890-1939 гг.
HLG 111	Министерство местного самоуправления и планирования и Министерство жилищного строительства и местного самоуправления: Правовая и парламентская ветвь: Разные запечатанные планы, 1951-1955 гг.
LRRO 1	Управление записи и регистрации земельных доходов и предшественники: Ассоциированные департаменты и преемники: карты и планы, 1560-1981 годы
MEPO 9	Столичная полиция: архитектурные планы и чертежи, 1847-1965 гг.
MH 14	Правовой совет по бедным и совет местного самоуправления: Департамент архитекторов и столичный департамент: планы Союза бедных, 1861-1918 гг.
ПРО 50	Государственный архив: карты, планы и фотографии здания Канцелярского переулка, 1896-1965 гг.
ПРО 55	Государственный архив: карты, планы и фотографии Хейса, 1953-1973 гг.
ПРО 62	Государственный архив: карты, планы и фотографии участка Кью, 1928-1978 гг.
ПРО 65	Государственный архив: бывшие хранилища и офисы, карты, планы и фотографии, 1957-1977 гг.
т 179	Казначейство: Мемориальный план и документ Джона Ф. Кеннеди, 1964 год
WO 385	Совет по боеприпасам и преемники: Королевская пороховая фабрика и ее преемники, Уолтемское аббатство: карты и планы, 1783-1983 годы
РАБОТА 29	Ведомство работ и правопреемники: здание парламента: планы и чертежи, 1698-1947 гг.
РАБОТА 30	Офис работ и преемники: Общественные здания в Англии: планы и чертежи, 1656-1962 гг.
РАБОТА 31	Ведомство работ и правопреемники: древние памятники и исторические здания: планы и чертежи, 1666-1977 гг.
РАБОТА 32	Офис работ и преемники: Королевские парки и сады развлечений: планы и чертежи, 1653-1964 гг.
РАБОТА 33	Офис работ и наследники: Здания искусства и науки: планы и чертежи, 1815-1952 гг.
РАБОТА 34	Офис работ и преемники: Королевские дворцы: планы и чертежи, 1662-1994 гг.
РАБОТА 35	Офис работ и преемники: статуи и мемориалы: планы и рисунки, 1821-1958 гг.
РАБОТА 36	Офис работ и преемники: Церемония: планы и чертежи, 1685-1936 гг.
РАБОТА 37	Управление лесов, лесов, доходов от земли, работ и построек и правопреемники: Осборн Хаус: планы и чертежи, 1843-1952 гг.
РАБОТА 38	Офис работ и преемники: разные планы и чертежи, 1662–1951
РАБОТА 40	Ведомство работ и правопреемники: общественные здания за рубежом: планы и чертежи, 1852-1952 гг.

5.2. Чертежи и планы крупных строительных объектов

План расположения обменных станций Манчестера и Солфорда от 1896 года, хранящийся в архивах Лондонской и Северо-Западной железнодорожной компании в серии RAIL 410 (каталожный номер RAIL 410/796).

Серия	Описание
AB 5	Департамент научных и промышленных исследований и преемник: Управление трубных сплавов и преемник: Проект Чок-Ривер, инженерные чертежи, 1943-1976 гг.
AN 23	Британская железная дорога: Восточный регион: планы сигналов и схемы путей, 1883-1968 гг.
AN 31	Британские железные дороги: регион Мидленд в Лондоне: планы и чертежи станций, 1948-1966 гг.
AN 42	Британские железные дороги: Южный регион: планы сигнализации и схемы путей, 1948-1962 гг.
AN 48	Британские железные дороги: Западный регион: планы и чертежи станций, 1850-1960 гг.
AN 93	Британские железные дороги: регион Мидленд в Лондоне: планы сигнализации и схемы путей, 1939-1979 гг.
BK 7	Национальный совет по трудоустройству доков: планы помещений, 1949–1984 годы
BK 25	Национальный совет по трудоустройству доков: карты и планы доков и гаваней, 1904-1983 гг.
MT 8	Возвращение комиссаров железных дорог и планы железных мостов, 1847 год
MT 21	Гавань Рамсгейт: дела, свидетельства и планы, 1613-1939 гг.
MT 54	Планы скоростной железной дороги, 1896-1946 гг.
MT 57	Карты и планы автомобильных дорог, 1920-1964 годы
MT 91	Торговая палата Департамента железной дороги: чертежи и планы, 1840 — 1886 гг.
РЕЛЬС 796	Компания Великой Северной железной дороги: рабочие планы и разделы, 1846-1914 гг.
РЕЛЬС 1029	Британские исторические отчеты транспорта: карты, планы и исследования каналов и внутренних водных путей, 1761-1974 гг.
РЕЛЬС 1030	Британские исторические отчеты о транспорте: карты, планы и обзоры отдельных железнодорожных компаний, 1824-1963 гг.
РЕЛЬС 1031	Исторические отчеты о транспорте Великобритании: карты, планы и обзоры британских железных дорог, каналов и внутренних водных путей, 1808-1964 гг.
РЕЛЬС 1032	Карты, планы и исследования: Информационная служба железных дорог, 1870-1960 гг.
РЕЛЬС 1033	Карты, планы и исследования: города, порты и окрестности, 1834-1960 гг.
РЕЛЬС 1034	Карты, планы и исследования: Лондон и транспорт Лондона, 1870-1960 гг.
РЕЛЬС 1035	Карты, планы и исследования: общие и атласы, 1843-1961 гг.
РЕЛЬС 1036	Карты, планы и обзоры: Британская империя и зарубежье, 1863-1956 гг.
РЕЛЬС 1037	Карты, планы и обзоры: York Collection 1737-1958
РЕЛЬС 1071	Парламентские: депонированные планы

5.3. Чертежи и планы военных учреждений

Фасады 1880 года спереди и сзади Королевского военного колледжа Сандхерст (каталожная ссылка WORK 43/986).

Серия	Описание
ADM 140	Военно-морское управление и Адмиралтейство: Управление главного инженера-строителя и предшественник: Карты и планы, 1786-1956 гг.
АВИА 62	Министерство авиации и правопреемники: Сословный филиал: гражданские и военные аэродромы: карты, планы и документы, 1935-1968 гг.
БД 54	Валлийский офис и предшественники: планы аэродромов в Уэльсе, 1937-1946 гг.
WO 78	Военное министерство и предшественники: карты и планы, 1627-1953 гг.
РАБОТА 41	Адмиралтейство, Управление морских заводов и предшественники: Военно-морские учреждения: планы и чертежи, c1760-1970 гг.
РАБОТА 43	Военное министерство, Управление работ и предшественники: Военные сооружения: планы и чертежи, 1713-1963 гг.
РАБОТА 44	Министерство авиации, Управление работ: Учреждения ВВС: планы и чертежи, 1914-1956 гг.

6.Архитектурная мебель и фурнитура

Чертежи архитектурных деталей, фурнитуры и меблировки могут появляться во многих сериях, перечисленных в разделе 5, часто относящиеся к содержанию конкретных зданий. Другие полезные источники включают:

7. Архитектурные чертежи, находящиеся в других местах

Во многих учреждениях по всему миру хранятся коллекции архитектурных чертежей и связанных записей. В этом разделе подробно описаны те, которые имеют значительные коллекции материалов, связанных с нашими записями в их истории или содержании.

• Большое количество планов и чертежей, созданных местными органами власти и другими органами, хранится в архивах местных властей. Чтобы узнать их адреса и контактные данные, воспользуйтесь инструментом поиска архивов или обратитесь к «Британским архивам: справочник по архивным ресурсам в Великобритании» Джанет Фостер и Джулии Шеппард (4-е издание, Palgrave Macmillan, 2002).
  • Архив исторической Англии — значительные коллекции рисунков, созданных или собранных правительственными ведомствами, хранятся в Архиве исторической Англии.Записи проливают свет на историю конкретных зданий, построенных или занятых правительственными учреждениями, среди прочего.
  • National Records of Scotland — фонды включают правительственные записи, касающиеся общественных работ, а также некоторые записи бывших или нынешних коммунальных предприятий.
  • Национальная библиотека Уэльса — фонды включают правительственные записи, относящиеся к общественным работам, и некоторые записи бывших или нынешних коммунальных предприятий.
  • Государственный архив Северной Ирландии — содержит некоторые записи, касающиеся британского правительства в Ирландии до 1922 года, а также, в частности, записи Северной Ирландии.
  • Национальный архив Ирландии — содержит некоторые записи, касающиеся британского правительства в Ирландии до 1922 года.
  • Отчет о национальных памятниках Уэльса — это архив Королевской комиссии по древним и историческим памятникам Уэльса.
  • Historic Environment Scotland — архивы включают коллекции «Городское прошлое Шотландии» и работы сэра Бэзила Спенса, одного из самых знаменитых архитекторов послевоенной Британии.
  • Исследования и специальные коллекции, доступные на местном уровне — центр исследовательских ресурсов, относящихся к Ирландии, включая EHS: Built Heritage, цель которого — идентифицировать, регистрировать и защищать построенные, захороненные и подводные останки человеческой деятельности с доисторических времен до наших дней.
  • Архитектурное партнерство V&A + RIBA — совместное предприятие, объединяющее чертежи и архивы Королевского института британских архитекторов, а также архитектурные чертежи и фотографии Музея Виктории и Альберта. Материал о зданиях или архитекторах в государственном или частном секторе от эпохи Возрождения до наших дней.
  • Королевский институт британских архитекторов — дом одной из крупнейших и самых разнообразных архитектурных коллекций в мире.

8.Дополнительная литература и ресурсы

Все перечисленные здесь публикации доступны для ознакомления в библиотеке Национального архива в Кью.

Следующие две публикации содержат советы по записям в нашей коллекции с некоторой информацией о планах и чертежах:

Ник Барратт, Прослеживая историю вашего дома (2-е издание, 2006 г.)

Клифф Эдвардс, Железнодорожные отчеты: Путеводитель по источникам (2001)

Следующие руководства могут помочь вам с выбором ключевых слов при поиске в нашем каталоге и в целом:

Робин Торнс и Вики Портер, Руководство по описанию архитектурных чертежей (GK Hall & Co., 1994)

Тони Петерсен и Патрисия Дж. Барнетт, Руководство по индексации и каталогизации с тезаурусом по искусству и архитектуре (Oxford University Press, 1994)

Также могут оказаться полезными:

Анджела Мейс, Королевский институт британских архитекторов: Путеводитель по его архиву и истории (Mansell Publishing, 1986)

Джеймс Беттли и Ричард Рэйпер, Каталог коллекции рисунков Королевского института британских архитекторов: совокупный индекс (Gregg Publishing, 1989)

Элеонора Киссель и Эрин Виньо, Архитектурные фоторепродукции: Руководство по идентификации и уходу (Oak Knoll Press, 2009)

Руководство по архивному хранению архитектурных записей, 19-20 веков (Международный совет архивов, 2000)

Розыгрыш жилищной схемы

Dda: последние новости, фотографии, видео о розыгрыше жилищной схемы Dda

Бизнес | Прибыльная команда НДТВ | Вторник, 23 июля, 2019

Программа, которая завершилась 10 июня, предусматривает продажу почти 18 000 новых квартир в жилых районах Дели Васант Кундж и Нарела, на которые DDA получило около 50 000 заявок.Эта схема связана с «схемой кредитного субсидирования» в рамках «Прадхан Мантри Авасд Йоджана — Жилье для всех».

Бизнес | Прибыльная команда НДТВ | Вторник, 26 марта, 2019

По схеме DDA продает 450 квартир категории HIG (3/2 спальни), 1550 квартир категории MIG (2-комнатные), 8 330 квартир категории LIG (1-комнатные) и 7700 квартир категории экономически более слабой части (EWS).

Новости Индии | Отредактировал Рича Танежа | Четверг Ноябрь 30, 2017

Розыгрыш DDA по новой жилищной схеме состоится сегодня в аукционном зале Vikas Sadan.Управление развития Дели (DDA) получило в общей сложности 46 182 заявки на 12 617 квартир, которые будут распределены по четырем категориям доходов.

Бизнес | Вторник, 25 ноября 2014 г.

Управление развития Дели (DDA) во вторник провело компьютеризированный розыгрыш лотов по жилищной схеме 2014. Более 10 тысяч заявителей претендовали на получение более 25 000 квартир в различных категориях, от 7 лакхов до 1 рупий.2 крор.

Бизнес | Понедельник, 24 ноября 2014 г.

Официальный представитель DDA сообщил, что процесс розыгрыша, который начнется в 11:30, будет завершен менее чем за два часа, добавив, что рандомизация данных в системе начнется около 9:00.

Бизнес | Вторник, 18 ноября 2014 г.

Управление развития Дели (DDA), вероятно, на этой неделе проведет компьютеризированный жеребьевку своей жилищной схемы на 2014 год, сообщил высокопоставленный чиновник.

Бизнес | Пятница, 14 ноября 2014 г.

В понедельник Управление развития Дели (DDA) проведет компьютеризированную жеребьевку своей жилищной схемы 2014 года, сообщил NDTV вице-председатель Балвиндер Кумар.

Бизнес | Четверг Ноябрь 13, 2014

Вице-председатель DDA Бальвиндер Кумар сообщил NDTV, что, по всей вероятности, жилищное управление проведет розыгрыш в пятницу.

Бизнес | Четверг Ноябрь 13, 2014

Управление развития Дели (DDA), скорее всего, проведет жеребьевку своей жилищной схемы 2014 года в пятницу, сказал высокопоставленный чиновник. С понедельника жилищное управление проводит пробные запуски, чтобы проверить свою готовность.

Бизнес | Вторник, 11 ноября 2014 г.

Управление развития Дели (DDA) отложило жеребьевку своей жилищной схемы 2014 года на пару дней, и, скорее всего, она состоится на этой неделе, сказал высокопоставленный чиновник.С понедельника жилищное управление проводит пробные запуски, чтобы проверить свою готовность.

Бизнес | Воскресенье, 26 октября 2014 г.

Интернет-трансляция будет доступна для «неограниченного» числа онлайн-пользователей через канал YouTube.

DDA откладывает розыгрыш жилья на неопределенный срок | Новости

Английский

• हिन्दी
• मराठी
• বাংলা
• ગુજરાતી
• ಕನ್ನಡ
• தமிழ்
• తెలుగు
• മലയാളം

| Электронная бумага | GadgetsNowSign In

TOITOI 9

• Трусы
• Мир
• Бизнес
• Спорт
• Развлечения
• Телевидение
• Образ жизни
• Фото
• Образование
• Политика
• Выборы

Видео

События

LIVE TV

Прямой эфир Аудио

История

Посмотреть позже

Новости Главная

• Город
• Умные города
• Индия
• Выборы 2020
• Политика
• Мир
• Citizen Reporter
• NRI
• Загрязнение
• Заголовки
• Podca sts
• Sunday Times
• Хорошие новости
• Особенности TOI
• Специальные предложения
• Times Fact Check
• Хорошее управление

Редакционные статьи

• Передовые статьи TOI
• ET редакции

Развлечения

• Обзоры фильмов
• Фото (ETIMES)
• Музыка
• Конкурсы красоты
• События
• Filmfare

Видео

• Live TV

TV

• TV News
• TV List
• Times Now
• ET Now
• Zoom TV

Бизнес

• Стартапы
• Индия Бизнес
• Международный бизнес

Образ жизни

• Femina
• Женщины
• Авто
• Путешествия
• Рецепты

Спорт

• Крикет
• IPL
• т OISA ^Новый

Самые популярные товары

• Электроника
• Мода
• Красота
• Здоровье и фитнес
• Сегодняшние предложения
• Еда и напитки
• Домашний декор и сад

Мнение

• Инфографика
• Юмор
• Мультфильмы
• Кампании
• Блоги

Социальные

• Вирусные новости
• Актуальные новости

Образование

• Education Fest
• Окружающая среда
• Университет Беннета
• Студент TOI
• Время обучения за рубежом
Работа

Астрология

• Гороскоп
• Планеты и транзиты
• Ритуалы и пуджи

Технологии

• Последние новости
• Фотографии технологий
• Последние гаджеты
• Обзоры
• Сравнить гаджеты
• Гаджеты Новости 78

Услуги

• Mediawire
• Epaper
• Подписка на газету
• Недвижимость
• Launchpad
• Объявления
• Архивы
• Недвижимость
• Be Swatantra

.
