Пример проекта для строительства дома

В состав проекта входят все необходимые для строительства чертежи и подробно проработанные узлы. С таким рабочим проектом дома ни у прораба, ни у строителей не возникнет никаких вопросов по реализации Вашей мечты в жизнь.

“Архитектурные решения” (АР)

Архитектурный раздел проекта – подробное описание принятых архитектурных решений – планировок, внешнего вида Вашего дома в целом и отдельных его элементов. Этот раздел покажет Вам как будет выглядеть Ваш будущий дом.

В состав раздела АР проекта частного дома входит:

• Общие данные. Общие сведения и указания по проекту
• Поэтажные планы и план кровли. Подробные планы каждого этажа дома с указанием всех размеров и площадей, расположений оконных и дверных проемов.
• Ведомость проемов. Информация по всем дверным и оконным проемам.
• Разрезы. Характерные разрезы дома покажут высоты этажей
• Фасады.  Внешние виды на дом со всех сторон с указанием высотных отметок.
• Общие виды.3D визуализация Вашего дома.

Подробнее

“Конструктивные решения” (КР)

Конструктивный раздел проекта – раздел чертежей, необходимых для строительства дома. В нем приведены чертежи всех частей дома от фундамента до кровли – оптимальные конструкции, подробно проработанные узлы и объемы необходимых строительных материалов.

В состав раздела КР проекта дома входит:

• Общие указания.
• Конструкции фундамента. Описание и чертежи конструкций фундамента и его элементов: размеры, сечения и разрезы, схемы армирования.
• Конструкция стен.  Подробные кладочные планы каждого этажа дома, рекомендации по ведению кладки, конструкции столбов и колонн, перемычки и перекрытия проемов. Развертки вентканалов и дымоходов (устройство и высоты подключения)
• Конструкции монолитных поясов. Описание и чертежи конструкций: размеры, сечения и разрезы, схемы армирования.
• Конструкции перекрытий. Схемы расположения элементов перекрытий, раскладка плит или балок, конструкции монолитных плит и участков, разрезы и узлы.
• Конструкция крыши. Описание и чертежи стропильной и подстропильной систем, раскладка стропил, подробные разрезы и узлы.
• Архитектурные конструкции. Описание конструкций специфических элементов отделки или архитектурных деталей.
• Ведомости расхода строительных материалов. Спецификации с расчетом объемов необходимых строительных материалов, для каждого элемента или этапа строительства.

Подробнее

ЧТО входит в проектную документацию

---

Покупая проект дома в архитектурном бюро Z500, вы получаете полный набор документов, необходимых для всех этапов строительства дома.

Что включает в себя проект дома от Z500?

Архитектурный раздел (АР)

Конструктивный раздел (КР)

Инженерный раздел (ИР)

Можно ли внести изменения в типовой проект?

Пример проектной документации

Что включает в себя проект дома от Z500?

Типовой проект дома от Z500 включает два раздела — Архитектурный (АР) и Конструктивный (КР). По желанию заказчика в проектную документацию можно включить Инженерный (ИР) и дополнительные разделы.

Все проекты Студии Z500 адаптированы в соответствии с Российскими СНиП и СП. Под адаптацией понимается не только приведение всех различий в соответствие с требованиями РФ, но и предоставление доступных застройщику названия материалов.

Также, обращаем ваше внимание, что наши проекты с плоской кровлей рассчитаны под 3й снеговой регион. При необходимости мы можем внести изменения и адаптировать кровлю под любую снеговую нагрузку.

Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает:

— Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.

— Фасады.

— План кровли.

— Планы перекрытий.

— Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

Общие данные

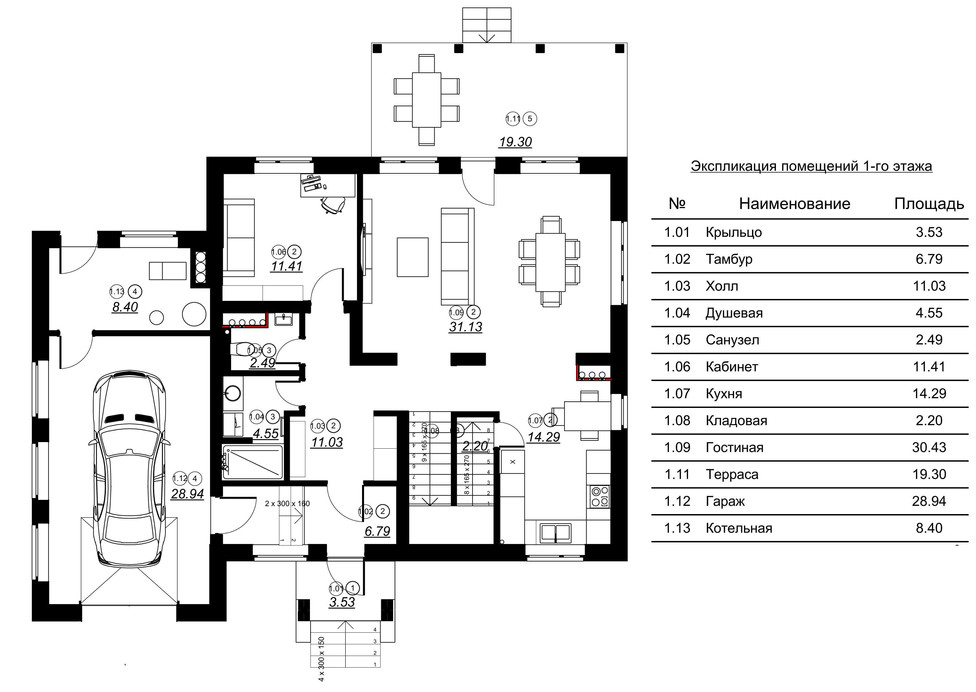

Чертежи планов этажей дома

План кровли

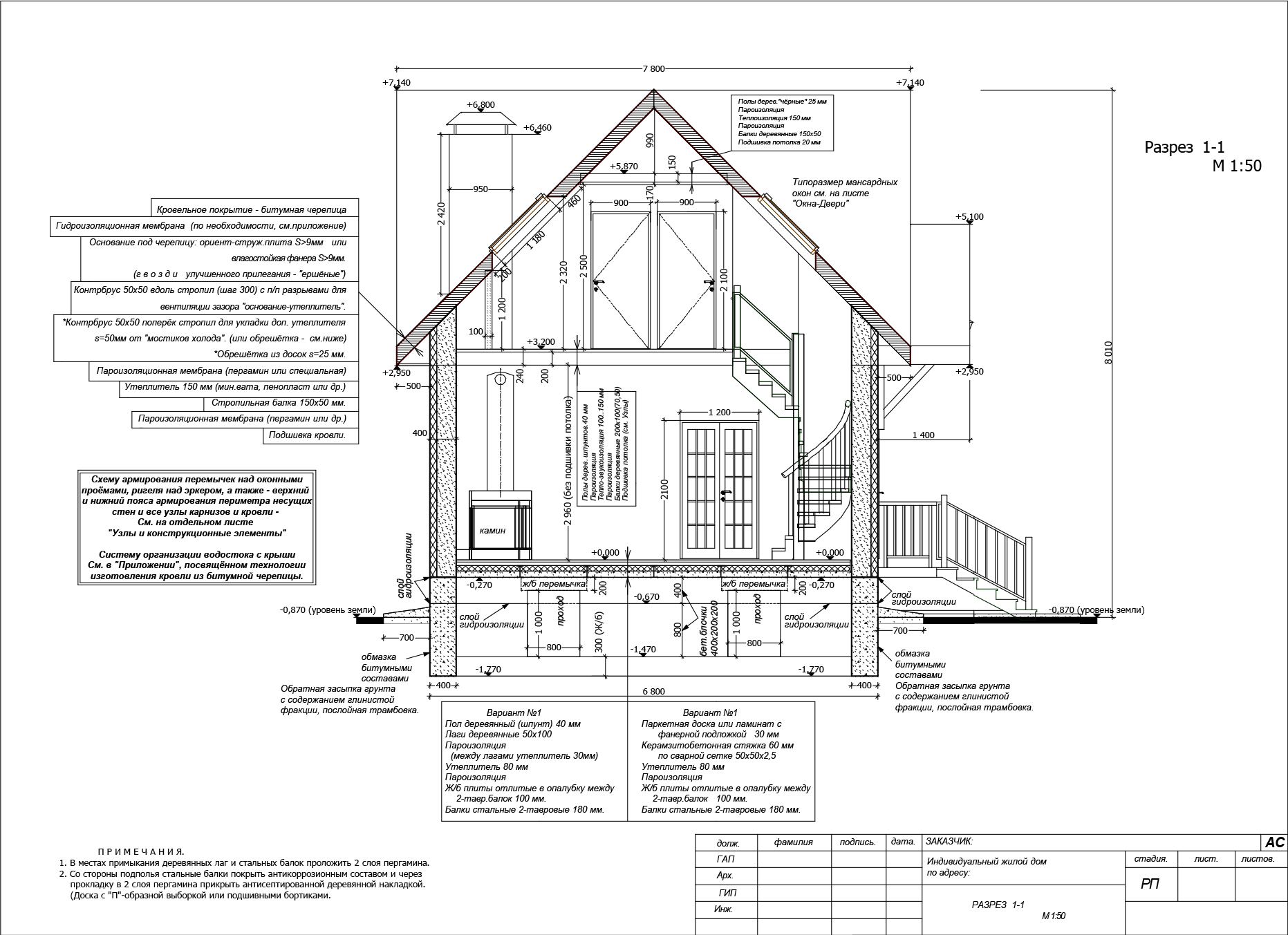

Разрезы дома в двух ракурсах

Фасады

Ведомость оконных и дверных проемов

Узлы опирания

Пример документации проекта дома

---

В конструктивный раздел входят:

— Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.

— Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.

— Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов.

Чертежи фундаментов, спецификация

План перекрытий, спецификация

Монолитные пояса, спецификация

Узлы опирания и стыковок – эскизы и разрезы

Схема расположения элементов крыши, навеса (если есть)

Спецификация расходов материалов

Пример документации проекта дома

---

Инженерный раздел доступен за дополнительную оплату. Его стоимость составляет 25% от стоимости архитектурно-строительной части, указанной на странице проекта.

Инженерный раздел содержит:

— Систему разводок водоснабжения и канализации.

— Систему разводок отопления, вентиляции, обвязку котла.

— Схемы разводок электроснабжения, силовых сетей, ВРУ, систему по заземлению.

Электроснабжение

Отопление и вентиляция

Водопровод и канализация

Все части и разделы проекта содержат общие описания, общие технические данные, детальные списки материалов, конструктивных элементов и оборудования.

Можно ли внести изменения в типовой проект?

В любой типовой проект можно внести изменения. К проекту доступны любые из дополнений, указанные в разделе сайта «Дополнения».

При необходимости могут быть изготовлены Планировка участка, Архитектурный паспорт, Ведомость материалов, Тендерное предложение.

Также, по желанию заказчика компания Z500 производит адаптацию фундамента проекта в соответствие с особенностями участка застройки на основании геологических и геодезических изысканий.

---

Пример полной проектной документации типового проекта

Образец плана проекта строительства дома

После долгих лет напряженной работы Симпсоны, Джулия и Боб, решили построить свой собственный высококачественный дом, соответствующий их потребностям и потребностям их двоих детей. Следующий план проекта состоит в том, чтобы построить дом своей мечты площадью 2900 квадратных футов, с 3 ванными комнатами, 4 спальнями и изысканным двором в рамках бюджета в 550 000 долларов. Компания по управлению проектами считает, что эффективное управление проектами в значительной степени зависит от использования доступного мощного набора инструментов для улучшения их способности планировать, реализовывать и управлять действиями для достижения конкретных целей клиента. Кроме того, компания понимает, что основной функцией управления проектами является поиск компромисса между временем, стоимостью и производительностью при обеспечении удовлетворенности клиентов (Larson & Gray, 2014).

Таким образом, этот план проекта предназначен для строительства дома мечты Симпсонов со всеми необходимыми и согласованными удобствами в рамках указанного бюджета в размере 500 000 долларов США и продолжительностью 7 месяцев. План проекта содержит подробный объем проекта, цели, структуру работ (WBS), матрицу ответственности, цели, этапы и бюджет проекта в дополнение к любым ограничениям и исключениям, чтобы удержать проект в рамках бюджета и временных рамок.

Образец плана проекта строительства дома

Детали содержания проекта Чтобы подготовить почву для разработки успешного плана проекта, необходимо описание содержания проекта, чтобы определить конечный результат или миссию проекта. В содержании проекта максимально четко излагаются результаты проекта для заказчиков, что является фундаментальным и важным условием для фокусировки плана проекта. Плохо определенная сфера деятельности или миссия — наиболее часто известный барьер на пути к успеху проекта (Larson & Gray, 2014).

Менеджер проекта несет ответственность за наличие документально оформленного соглашения с владельцами по целям проекта, результатам на каждом этапе проекта, таким как технические требования, спецификации и исключения.
Цель проекта для построения высококачественного, нестандартного дома с 3900 квадратным футом, 3-ванной, 4-спальной и задним двором. Проект должен быть завершен в течение 7 месяцев, его стоимость не должна превышать 550 000 долларов США. Цель проекта — это первый шаг в установлении четкого содержания проекта, и она призвана ответить на вопросы, что, когда и сколько (Larson & Gray, 2014).
Результаты
• Готовый дом площадью 2900 квадратных футов с 3 ванными комнатами, 4 спальнями и задним двором.
• Готовый гараж площадью 600 квадратных футов с изоляцией, гипсокартонными стенами и дверью с электроприводом.
• Кухонные шкафы с раковиной и гранитной столешницей.
• Кухонная техника включает газовую плиту, духовку, микроволновую печь и посудомоечную машину.
• Высокоэффективная газовая печь с программируемым термостатом.
Выше приведен список спецификаций, представляющих основные ожидаемые результаты и поддающиеся измерению результаты в течение срока действия проекта. Кроме того, эти результаты являются требованиями, указанными заказчиком. 2,9Дом площадью 3 санузла и 4 спальнями будет построен на основании чертежей, предоставленных заказчиком и утвержденных разрешением на строительство. Компания построит готовый гараж площадью 600 квадратных футов и установит изоляцию (как описано в технических требованиях), стены из гипсокартона и дверь с электроприводом, на которую предоставляется гарантия 2 года. Кухонные шкафы, гранит, раковина, смеситель и указанная бытовая техника должны быть выбраны покупателем в Home Depot в рамках бюджета, не превышающего 7000 долларов США. Вехи

Заявка на получение разрешения на строительство – 5 апреля 2018 г.

Земляные работы для фундамента – 14 апреля 2018 г.

Черновые столярные работы – 3 мая 2018 г.

Сантехнические и электрические работы – 10 июня 2018 г. – 15 июля 2018 г.

Покраска – 6 августа 2018 г.

Окончательное прохождение – 15 сентября 2018 г.

Заселение – 19 сентября 2018 г. со временем их возникновения. Приведенный выше список этапов показывает приблизительную оценку времени для основных сегментов работы над проектом. Кроме того, эти вехи используют результаты в качестве платформы для определения основных сегментов работы и даты окончания. Выбор этих вех основан на легкости их признания всеми заинтересованными сторонами проекта в качестве естественных и важных контрольных точек в жизненном цикле проекта (Larson & Gray, 2014).

Технические требования

Дом должен соответствовать местным строительным нормам.

Все окна и двери должны соответствовать классу энергоэффективности 40 Национального совета по оценке окон (NFRC).

Изоляция наружных стен должна соответствовать коэффициенту «А» 21.

Изоляция потолка должна соответствовать коэффициенту «R» 38.

Изоляция пола должна соответствовать коэффициенту «R» 25.

В гараже должен быть двигатель дверь с гарантией 2 года.

Конструкция должна соответствовать нормам сейсмостойкости.
Перечисленные выше технические требования являются специфическими для обеспечения надлежащей работы. Они перечислены с целью уточнения результатов и определения технических характеристик (Larson & Gray, 2014). Дом должен соответствовать всем калифорнийским строительным нормам безопасности и требованиям энергосбережения. Ограничения и исключения

Дом будет построен в соответствии со спецификациями и дизайном чертежей, предоставленных заказчиком.

Владелец отвечает за благоустройство территории.

Холодильник не относится к кухонным приборам.

Кондиционер не включен; но предварительная проводка включена.

Подрядчик оставляет за собой право на подрядные услуги (аутсорсинг).

Подрядчик, ответственный за субподрядные работы.

Работа сайта ограничена с понедельника по пятницу, 8:00 утра. до 18:00
Приведенный выше список ограничений и исключений проекта определяет согласованный объем проекта. Ограничения перечислены для установления конкретных ожиданий и во избежание расширения масштабов в процессе выполнения проекта. Расползание объема, то есть изменение базового объема, может повлиять на несколько областей проекта, от результатов до сроков. Исключения перечислены, чтобы четко определить точные границы проекта и четко указать, что не включено в проект (Larson & Gray, 2014).
Аутсорсинг, с другой стороны, представляет собой процесс передачи определенных частей проекта внешнему поставщику. Преимуществами аутсорсинга являются снижение затрат, более быстрое завершение проекта, высокий уровень знаний и гибкость (Larson & Gray, 2014). Компания по управлению проектом отвечает за заключение контрактов и надзор за внешними поставщиками, чтобы убедиться, что они соответствуют результатам проекта и спецификациям.
