Посудомоечная машина размеры для установки: обзор характеристик 15 посудомоек разной высоты

Содержание

Простые правила установки посудомойки — kakdoma154.ru

Правила и требования подключения посудомоечной машины

Установка посудомойки в кухне – процесс не самый сложный. Его обычно производят в четыре этапа: выбор места установки, подключение к водопроводу, к канализационной системе и к электричеству. Поэтому еще на стадии планирования кухонного пространства, надо позаботиться о том, чтобы учесть все требования и нормы, которые относятся к такому процессу, как подключение посудомоечной машины к коммуникационным сетям. То есть, необходимо предусмотреть правильное расположение этих сетей относительно места установки. Давайте пройдемся по порядку по всем этапам и определимся с нормами их проведения.

Выбор места установки

Что необходимо учитывать, выбирая место установки посудомойки. Нужно сразу оговориться, что в куне посудомоечная машина обычно является встраиваемой техникой. Отсюда, в принципе, и все требования.

  • Данный бытовой прибор должен полностью соответствовать размерам кухонного гарнитура.
    Его можно установить в любой из элементов кухонной мебели в независимости от назначения данного элемента. То есть, посудомойка может быть вмонтирована в специальную секцию, изготовленную под нее и имеющую точную форму и размеры напольного шкафа. Можно установить ее под мойку или даже под варочную панель. Можно поместить в пенал. В данном случае все будет зависеть от удобства ее использования.
  • Установка встраиваемой посудомоечной машины определяется простым постулатом – чем ближе к канализационному стояку, тем лучше. Но так как это не всегда возможно, поэтому есть другое жесткое требование – расстояние от прибора до канализационной трубы не должно превышать 1,5 м. Обычно ближе всего к канализации устанавливается мойка. И будет оптимально, если эти два сантехнических прибора установить рядом или даже в одну секцию.
  • К правилам установки посудомоечной машины можно также отнести и близость ее расположения к розетке. Поэтому еще на стадии проведения ремонта и выбора места надо точно определиться и провести розетку.
  • Если планируется на кухне использовать посудомойку настольного типа, то это решает проблему выбора места монтажа. Ее можно устанавливать в любом месте, но, правда, и здесь есть определенные условия удобной ее эксплуатации. К примеру, можно подключение слива отдельным участков трубы не проводить. Можно сливной шланг опустить в ту же мойку. Это, во-первых, упрощает сам монтаж, то есть нет необходимости устанавливать сифон. Во-вторых, это снижает нагрузки на насос аппарата.

Подключение к водопроводной сети

Это самый трудоемкий этап установки встраиваемой посудомоечной машины своими руками, потому что он связан с разделением водопроводной трубы на две линии: подающую воду на смеситель мойки и соответственно на саму посудомойку. А значит, надо будет в первую очередь перекрыть воду, то есть, закрыть кран, который обязательно устанавливается в процессе монтажа водопровода перед каждым сантехническим прибором.

Итак, подключение посудомоечной машины к водопроводной системе.

  • После перекрытия водопровода необходимо отсоединить от трубы шланг, соединяющий его со смесителем мойки.
  • Теперь на резьбу надо накрутить тройник. Обязательно для герметизации соединения используется фум-лента.
  • К одному из патрубков тройника соединяется все тот же шланг от моечного смесителя.
  • Ко второму сначала соединяется фильтр тонкой очистки, а уже после него устанавливается запорный вентиль.
  • А вот уже к последнему подсоединяется шланг от самой посудомойки.

Внимание! Подключение посудомоечной машины должно производиться только в системе холодного водопровода. Горячую воду в нее подавать нельзя, потому что у нее низкое качество. К тому же фильтр высокую температуру не выдержит и быстро выйдет из строя.

Многие задаются вопросом, как правильно подключить посудомоечную машину, если, к примеру, на даче нет водопроводной линии, а водоснабжение производится из колодца ведрами или насосом. В принципе, и здесь ничего сложного нет. Надо просто установить накопительную емкость объемом 50 литров выше аппарата на 2-3 м. Данная высота обеспечит необходимое давление, которого будет достаточно, чтобы заполнить водой прибор.

Подключение к канализации

К подключению слива посудомоечной машины надо относиться, как и к любым сантехническим приборам. Обычно его производят к сифону, который установлен под раковиной мойки. Для этого надо просто использовать дополнительный фитинг в виде тройника с наклонным патрубком, который устанавливается до сифона. То есть, сам тройник прямым патрубком подключается к сифону, а через наклонный патрубок производится подключение посудомоечного агрегата.

Самое главное – это установить сливной шланг под наклоном к сливному узлу. Чем больше наклон, тем лучше, то есть, меньше нагрузка на откачивающий насос, который расположен внутри аппарата.

Подключение к электрической сети

Переходим к последнему этапу, как подключить посудомойку к электричеству. Начнем с того, что подключение обычно производится через розетку. К ней есть определенные требования.

  • Она должна выдерживать минимальный ток величиною 16 А.
  • Это должна быть модель с заземляющей клеммой.

В принципе, схема подключения посудомоечной машины через розетку – самая простая. Но, как уже говорилось выше, надо саму розетку устанавливать как можно ближе к прибору или, наоборот. Правда, необходимо отметить, что посудомойка – оборудование достаточно мощное, поэтому к электрической проводке предъявляются определенные требования.

  • Питающий кабель надо тянуть отдельным контуром от распределительного щитка дома с установкой внутри автоматического выключателя (16 А) и аппарата УЗО.
  • Проводка может быть как закрытой, так и открытой с установкой внутри специального защитного короба. Кстати, второй вариант упрощает сам монтажный процесс. То есть, установка посудомоечной машины своими руками может производиться в уже установленный кухонный гарнитур.
  • Для проводки необходимо использовать многожильный медный провод сечением не менее 2 мм².

Внимание! Не стоит нагружать одну розетку разными бытовыми приборами. Если в кухне одна розетка используется и под стиральную, и под посудомоечную машину, есть большая вероятность, что она не выдержит нагрузки сразу от двух подключенных аппаратов.

Завершающий этап

Итак, все коммуникации подключены, остается лишь выровнять сам прибор по горизонтали. Для этого нужно установить на верхнюю плоскость строительный уровень, и с помощью ножек отрегулировать горизонтальность установки. Это делается для того, чтобы снизить нагрузки перекосом на узлы и детали посудомойки. А это продлит их эксплуатацию.

Теперь необходимо проверить, как работает оборудование в тестовом режиме. Просто надо аппарат включить без посуды и посмотреть, хорошо ли производится забор и слив воды, нет ли протечек в местах соединения шлангов.

Полезные советы

Итак, решая задачу, как установить посудомоечную машину самостоятельно, необходимо знать некоторые нюансы проводимых процессов.

  • Брендовые марки, к примеру, Сименс или Электролюкс, очень капризны в плане точной установки по уровню. Перекос может составлять не более 2°.
  • Некоторые модели посудомоек могут не вписаться в размеры кухонной мебели за счет нестандартных своих габаритов. Поэтому перед тем как приобретать сам аппарат, необходимо снять его размеры и сопоставить с размерами тумбы, в которую он будет устанавливаться.
  • Ни в коем случае нельзя заземление замыкать на газовую трубу. Эта линия должна соединяться с заземляющим контуром в распределительном щитке.
  • Между прибором и задней стенкой мебели должен оставляться вентиляционный зазор. Его минимальный размер – 5 см.
  • Нельзя подключение к питающей сети производить через различные удлинители. Именно они и являются самым слабым местом. В некоторых ситуация без них не обойтись, тогда надо будет продумать их защиту, плюс точно выбрать провод удлинителя по сечению, которое, как уже говорилось выше, не должно быть меньше 2 мм².
  • Иногда встречаются ситуации, когда хозяин сооружает слив посудомоечной машины напрямую в раковину. Делать этого нельзя, всегда есть риск перелива большого сброса загрязненной воды.

Итак, на вопрос, как подключить посудомоечную машину своими руками, был да расширенный ответ. Практика показывает, что это не очень сложно. Но стоит обратить внимание на полезные советы и предупреждения от специалистов.

Простые правила установки посудомойки

Если вы собираетесь самостоятельно установить посудомойку на кухне, незнание самого процесса, может привести к неправильной работе агрегата или его поломке. Правильное подключение посудомоечной машины к водопроводу и канализации, а также к электрической сети, является гарантией долгой и качественной работы аппарата. Часто к посудомойкам идут чертежи, из которых можно понять, как установить посудомоечную машину самостоятельно.

Выбор места установки

Изначально, перед покупкой агрегата, следует выбрать место для установки и подключения посудомоечной машины.

При ситуации, когда подходящее место еще не выбрано, то следует учесть несколько нюансов.

  1. Если вы хотите приобрести встраиваемую посудомоечную машину, то она должна по габаритам подходить под вашу кухонную мебель. Особенно по высоте, чтобы корпус мог войти под столешницу. Установить посудомойку также можно в проем шкафа. Чаще всего, в случае установки посудомоечной машины в готовую кухню, потребуется обратиться к мебельщикам, чтобы модернизировать тумбу или шкаф под габариты агрегата.
  2. Следует обратить внимание, на каком расстоянии находится вход в канализацию. Если расстояние выше 1,5 метра, то насос аппарата будет работать с повышенной нагрузкой, и в скором времени выйдет из строя. В редких случаях, когда ПММ не удается правильно разместить на кухне, ее можно расположить в ванной комнате.
  3. Хорошо, когда поблизости с выбранным местом будет находиться электрическая розетка. Это сильно облегчит подключение устройства к электричеству.

После определения подходящего места под аппарат, уже можно думать, как подключить посудомоечную машину своими руками к канализации и водоснабжению, а также к электропитанию.

Подсоединение к водопроводу

Этот этап можно назвать самым трудоемким, потому что он занимает много времени. Но перед тем, как подключить к водопроводу посудомоечную машину, для начала нужно перекрыть водоснабжение, ведь потребуется монтаж тройника.

Как подключить к водопроводу посудомоечную машину

Подсоединение происходит следующим способом.

  1. Найдите место, где подключается гибкий шланг, идущий от смесителя к трубе, и открутите его.
  2. Заранее намотав на резьбу ФУМ ленту, прикрутите тройник на это место. При желании к тройнику можно подсоединить обратный клапан. Но при установке посудомоечной машины фирмы Bosch, если следовать инструкции по монтажу, наличие обратного клапана обязательно, хотя он очень привередлив к качеству воды.
  3. Поверх тройника закрепляется открученный шланг от смесителя.
  4. Фильтр для тонкой очистки подсоединяется к отводу, а далее прикручивается запорный кран. Если вы устанавливаете ПММ Bosch своими руками, то убедитесь в наличии этого фильтра, он нужен в любом случае, даже если у вас в водопроводе артезианская вода. При проведении всех соединений, необходимо подматывать ФУМ ленту.
  5. К установленному вентилю подсоедините водовод от посудомойки. Но при установке и подключении посудомоечной машины Bosch, штатная прокладка размещается, как указано в инструкции по установке посудомоечной машины Bosch . При другом ее расположении появится течь.

Подсоединение шлангов к водопроводу

Примечание — подключение посудомойки согласно инструкции по установке, должно производиться только к магистрали с холодной водой. Подключение к горячей воде любой модели посудомоечной машины не рекомендуется из-за плохого качества последней.

Хотя и привлекает возможная экономия электроэнергии, но в итоге ремонт аппарата из-за засора или изнашивания узлов агрегата обойдется дороже. Также в электронике может произойти сбой, если из водопровода будет подача воды с температурой, превышающей показатель, требуемый выбранной программой.

При установке ПММ на даче, возникает вопрос, как подключить к водопроводу посудомоечную машину в его отсутствии? Решается все просто: на крыше устанавливается бак с залитой водой (высота должна быть 2-3 метра над аппаратом, чтобы обеспечивать давление в 0,1 Мпа) и водоводом подключается к аппарату. Но, перед тем, как установить посудомоечную машину на даче, во время выбора модели в магазине, обратите внимание на инструкцию по монтажу. Там вы должны увидеть, достаточно ли такое давление воды для работы агрегата.

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

  1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
  2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
  3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

  • сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
  • изгиб канала уже образован верхней точкой подключения дренажного шланга;
  • отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

  1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.
  2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

Пластиковая вставка для шланга

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Подключение к электросети

Розетка должна иметь заземление, быть рассчитана на силу тока 16А и находиться не далеко от устройства.

Очень важно, чтобы кабель для подключения посудомоечной машины имел нужное сечение жилы. Поскольку ПММ обладает большой мощностью, считается, что диаметр сечения медной жилы кабеля должен быть не меньше 2 мм. Провод должен быть протянут от автоматического выключателя (на 16А), который обеспечит аварийное отключение при возможных сбоях.

Без заземления аппарат подключать запрещается. Это обусловлено правилами безопасности.

Подключение к электросети

Заключительный этап установки

Установка встраиваемой посудомоечной машины в специально заказанную для этого мебель не составляет труда. Достаточно выровнять агрегат по уровню, покрутив ножки, задвинуть его в нишу под столешницу и прикрутить через специальные отверстия. Затем прикрепить изготовленный мебельщиками фасад, воспользовавшись для разметки специальным шаблоном, идущим с аппаратом. Вообще установкой фасадов на посудомоечные машины должны заниматься мастера, которые монтируют кухонный гарнитур. Они смогут при креплении фасада с точностью выдержать все зазоры. Это правило установки также распространяется для посудомоечных машин Bosch.

Установка посудомоечной машины своими руками в уже готовую мебель потребует от вас некоторых умений в обращении с инструментом.

Для того, чтобы вставить встраиваемую посудомоечную машину в мебель, необходимо определить, какую встроенную тумбу необходимо будет переделать или вообще убрать. Главное, чтобы ее габариты были не меньше, чем ширина корпуса. В большинстве случаев, тумбу потребуется демонтировать. Для этого:

  • откройте дверцы и посмотрите на ее боковые стойки — там должны быть видны “шляпки” мебельных стяжек, которыми столы соединяются между собой, при установке;
  • открутите их и выбейте из отверстий;
  • теперь нужно отсоединить тумбу от столешницы — посмотрите вверх, она прикручена обычными саморезами к полотну, через стягивающие тумбу планки;
  • после снятия крепежа, тумбочку можно легко выдвинуть, взявшись на ножки;
  • теперь можно подключить все коммуникации, пользуясь вышеописанными правилами, выставить агрегат по уровню и задвинуть в нишу.

Если это полностью встраиваемая ПММ, то потребуется заказывать фасад в мебельной фирме. В случае с частично встраиваемой, установка фасада на переднюю панель посудомоечной машины не требуется, так как она уже имеет декоративную панель.

Для наглядности, как проводить монтаж посудомоечной машины можно посмотреть на видео, приведенном ниже

В заключение можно сказать, что если монтаж ПММ в кухонную мебель вызывает у вас сложности, то существуют альтернативные варианты моделей агрегатов, такие как: отдельно стоящие ПММ и настольные. Подключить их можно следуя вышеописанным рекомендациям.

Как встроить посудомоечную машину в готовую кухню: варианты встройки + порядок работ

Комплексная установка нового кухонного гарнитура с набором оборудования – идеальное, но не всегда возможное решение. Случается так, что посудомойку покупают позже, а специального шкафчика для ее установки не предусмотрено. Что нужно сделать, чтобы долгожданное приобретение удачно “вписалось” в мебельный модуль?

Все о том, как встроить посудомоечную машину в готовую кухню, вы узнаете из представленной нами статьи. Мы расскажем о том, какие варианты расположения оборудования опробованы на практике. Самостоятельные домашние мастера у нас найдут подробное пошаговое руководство.

Условия установки посудомойки

Прежде чем приобрести и установить посудомоечную машинку, необходимо найти для нее подходящее место.

Проще всего с отдельностоящими агрегатами – для них хватит и кусочка свободной площади на полу или столе. Но что делать, когда вы запланировали купить встраиваемую модель, которую можно спрятать за декоративной панелью?

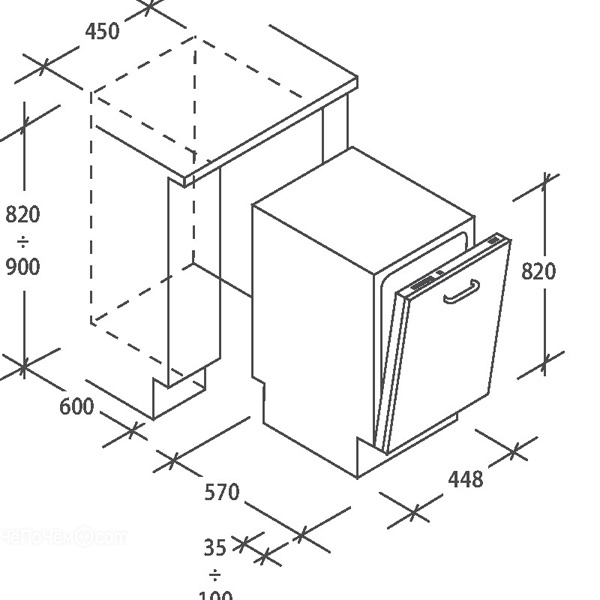

Необходимо вооружиться строительной рулеткой и проверить, какие шкафы подойдут для установки ПММ. Узнать размеры посудомоек несложно – информация размещена на официальных сайтах магазинов, реализующих бытовую технику.

При изготовлении машин производители ориентируются на рост человека, размеры мебели, соответственно и адаптируют свои модели под единые стандарты.

Например, большая часть посудомоек известных брендов имеет ширину 60 см (точнее, 598 мм) или 45 см (448 мм). 45-сантиметровые модели называют узкими, и возможностей для встраивания в готовой кухне у них больше.

У узких моделей, как правило, высота от 815 мм до 875 мм, что равняется стандартной высоте кухонных столов и тумб. Если гарнитур выполнен на заказ, уровень столешниц может быть занижен по техническим причинам, например, мешает труба и пр. Поэтому при измерении нужна точность – всего один лишний сантиметр может стать решающим.

Глубина машин – 550 мм. При установке остается несколько сантиметров для комфортного подключения шлангов и проводов так, чтобы они не пережимались. Существует категория компактных машин, которые отличаются от полноразмерных по высоте. Для удобства использования их обычно встраивают в верхние модули.

Если вы нашли подходящий по размерам шкаф, то не забудьте учесть расположение коммуникаций:

  • трубы с холодной водой;
  • канализационной трубы;
  • свободной электролинии с розеткой.

Дополнительный электрокабель при необходимости можно проложить, а перенести трубы в уже готовой кухне вряд ли можно, поэтому место установки машинки обычно выбирается рядом с мойкой – именно здесь сосредоточены основные узлы подачи воды и отвода стоков.

Если хотя бы одно из условий не выполнить, к примеру, нет подходящего модуля или не подобраться к коммуникациям, то придется отложить покупку встраиваемой посудомойки или задуматься о переустройстве кухни.

Возможные варианты встраивания

Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Каждый вид монтажа связан с трудностями. Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах.

Решение #1 – встраивание в шкаф

Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

Из тумбы придется убрать полки и заднюю стенку, при необходимости – нижнюю панель. Встраиваемый корпус необходимо привести в строго вертикальное положение, для этого используются регулируемые ножки.

Затем нужно поочередно подключить машину к коммуникациям: канализации, водопроводу и электропитанию. Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Решение #2 – установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникационных узлов.

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче. Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены.

Если посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Решение #3 – монтаж в нишу

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки. Размеры компактной модели вместе с чертежами можно найти в инструкции по установке.

Встраиваемые компактные модели не нужно путать с отдельностоящими моделями. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность. Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.

Решение #4 – если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельно стоящие варианты, конструкция которых не требует особого монтажа.

Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существуют еще способы исполнить собственную мечту по монтажу встроенной посудомоечной машины – монтаж фасада на отдельно стоящую модель, полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.

Порядок установки встраиваемой модели

Алгоритм установки посудомойки прописан в инструкции, предоставленной производителем. Обычно он состоит из нескольких этапов, первый из которых – подготовительный.

Заранее нужно приобрести некоторые детали для подключения к трубам, позаботиться об устройстве розетки, приготовить инструмент – шуруповерт, отвертку, молоток, а также лен или фумленту для сантехнических подключений, герметик, двойной скотч.

Шаг 1 – проверка комплектации ПММ

Кроме посудомоечной машины в комплекте обычно присутствуют шаблоны для установки декоративных накладок, крепежные инструменты, защитный резиновый фартук, прокладки, шланги.

Чтобы убедиться, все ли на месте, нужно найти список комплектующих элементов и проверить наличие каждого из них. Если чего-то не хватает, придется докупить.

Обязательно проверьте, есть ли инструкция по установке на русском языке. Именитые производители дублируют описание процесса монтажа на официальных сайтах в специальных разделах.

Шаг 2 – монтаж на место

Перед началом установки встраиваемой модели необходимо убедиться, что шкаф подходит по размерам, а в его стенках есть отверстия для шлангов.

  • поставить машину напротив ниши для встраивания;
  • протянуть сливной и наливной шланги через отверстия к точкам подключения, электрошнур – в сторону розетки;
  • аккуратно задвинуть корпус машины в предназначенное для нее место и убедиться, что длина шлангов устраивает;
  • выдвинуть машину и подготовить ее к встраиванию – произвести манипуляции, описанные в инструкции: приклеить к внутренней стороне столешницы парозащитную пленку, прикрепить к краям герметизирующие ленты, установить монтажную пластину, демпферные элементы и пр. ;
  • отрегулировать высоту ножек так, чтобы корпус стоял строго вертикально, проверить расстояние до стенок ниши рулеткой;
  • прикрепить к нижней части шумозащиту, если она есть в комплекте.

Далее можно приступить к монтажу декоративных накладок. Чтобы они не отличались от кухонного фасада, можно взять снятую дверцу шкафа и панель от ящика и закрепить их поочередно на дверце машины, предварительно обработав и подогнав по размерам.

Несколько советов по установке самодельных накладок.

Правила установки посудомоечной машины

Правила установки посудомоечной машины

правила установки посудомоечной машины

Бытует мнение, что самостоятельная установка подключение посудомоечной машины может привести к плачевным последствиям, потому что это дело под силу только достаточно опытному мастеру. Однако, это не совсем так. Правила установки посудомоечной машины требуют четкого соблюдения всех инструкций которые указаны в схеме подключения посудомоечной машины. Лучше сделать выбор в пользу подключения посудомойки к холодной воде. Энергии будет затрачено больше, но машинка прослужит гарантированно дольше. Установка встроенной посудомоечной машины предполагает наличие необходимой кухонной мебели. Все работы производятся квалифицированными, мастерами в соответствии с правилами и требованиями по безопасности, при этом нтолько ужно использовать только сертифицированные материалы.

Выполняя монтаж посудомоечной машины необходимо строго придерживаться инструкции по установке посудомоечных машин, а если основные правила установки посудомоечных машин будут нарушены, то это чревато возникновением ряда неприятных проблем, среди которых: поломка машины, возможные протечки, прекращение выполнения гарантийных обязательств производителем и т.п. Схема подключения посудомоечной машины достаточно проста, но только в том случае, если этим занимаются мастера своего дела. Как правильно выбрать и подключить посудомоечную машину основные рекомендации и правила выбора, установки и подключения посудомоечных машин. Внимание вы должны заранее знать, каково будет расстояние от места установки посудомоечной машины до места подключения к трубе, чтобы, при необходимости, приобрести шланг длиннее предлагаемого в стандартном варианте. Профессиональные посудомоечные машины могут быть встраиваемые или свободностоящие. Почти все производители предлагают небольшие посудомойки или стаканомоечные машины, которые удобно встраивать непосредственно под барную стойку.

Очевидно, что более крупные модели должны занять отдельное место на профессиональной кухне. Если вам требуется подключение посудомоечной машинки обращайтесь к нам, и наши мастера не только быстро и правильно подключат новинку к воде и сети, но и объяснят вам простые правила эксплуатации, и посоветуют как продлить срок службы дорогостоящей техники. Обращайтесь к нам в любое время, если вам нужна наша помощь, мы с радостью приедем на вызов. Полная установка посудомоечной машины обходится в среднем от 1500 до 3000р. В зависимости от расхода материала. сумма может быть как больше, так и меньше.

Правила установки посудомоечной машины

Правила установки посудомоечной машины

Главная Все рубрики Правила установки посудомоечной машины

Посудомоечная машина #8212; умная машина!

Мало кому действительно нравится мыть посуду. Большинство людей по отношению к этой процедуре не испытывают восторга. Посудомоечная машина среди бытовой техники оказалась востребованным товаром и, возможно, вы задумывались о том, чтобы приобрести умное устройство для своей кухни. Причин для покупки может быть несколько: 1) дефицит времени, 2) большая семья, 3) достаток в бюджете (не накладно).

История посудомоечной машины.

Первые новаторы в изобретении посудомоечной машины терпели фиаско. Такие устройства были слишком громоздки, работали на пару, а качество работы оставляло желать лучшего.

Начало эпохи посудомоечных машин, девятнадцатый век.

Изготовителем первой автоматизированной посудомоечной машины является компания Miele, 1960 год. Только в 1984 году посудомоечная машина стала популярна, из-за разработки профессора Дейтонского университета Дениса Ватерби. Профессор изобрел трехэтапное устройство под названием “Каскад”. Принцип устройства #8212; поэтапное #171;каскадирование#187; посуды моющими средствами. Такая разработка принесла хороший результат #8212; посуда после процедуры мытья остается чистой.

Прокладываем электрику для посудомоечной машины.

Кухня #8212; большой потребитель электроэнергии, и потребление происходит на приличные киловатты. Современные нормы и правила требуют преобразований в области электроснабжения квартир, особенно на кухне.

Как правило, на кухню прокладывают несколько групп проводников. 1-2 группы #8212; для розеток, в зависимости от коэффициента потребления электроэнергии (прокладывают сечение кабеля 2,5 квадрата) и одну группу #8212; для электроплиты (сечение 4 или 6 квадратов). Такие устройства, как духовой шкаф или посудомоечная машина, требуют также отдельной группы проводников с сечением 2,5 квадрата.

Подключать отдельные линии нужно не к распределительной коробке; кабель необходимо тянуть непосредственно к щитовой, где его подключают на отдельный автоматический выключатель #8212; 16 Ампер. Если учесть, что посудомойка изготовлена в том числе из металлических частей, работает от электросети и непосредственно связана с водой, то в этом случае пренебрегать УЗО не советуется. Это защитит человека от поражения электрическим током.

Проводник прокладывают трехжильный, третья жила предназначена для заземления. Устанавливается трехполюсная розетка. Контакты следует хорошо обжимать как на розетке, так и на автоматическом выключателе. При некачественном обжатии контактов происходит нагрев устройства и его преждевременный выход из строя.

Категорически запрещается заземлять на водопроводные стояки . Это опасно для людей и посудомоечной машины!

Правила установки посудомоечной машины

подключения посудомоечной машины

Установка посудомоечной машины, можно разделить на два вида, это установка встроенной посудомоечной машины и установка отдельно стоящей посудомоечной машины.

Установка встраиваемой посудомоечной машины, включает в себя установка отдельной розетки с заземлением, прокладка провода до распределительного щитка, установка автомата защиты. Установка крана на залив посудомоечной машины, по вашему пожеланию установка фильтра для очистки воды, обустройства слива посудомоечной машины установка специального сифона, или тройника, установка фасада на посудомоечную машину, установка посудомоечной машины в кухонный гарнитур, выравнивания по уровню

Шкаф под посудомоечную машину — какие бывают

Посудомоечные машины позволяют не только качественно отмывать любые загрязнения, обеспечивая гигиеническую чистоту посуды, но и экономить время хозяев дома. Но существенным минусом такой техники является то, что она занимает много места. Это недопустимо для большинства кухонь, ведь пространство в них ограничено. Решить эту проблему можно с помощью специальной мебели для встраиваемой техники.

Способы встраивания посудомоечной машины в шкаф

Шкаф под посудомоечную машину — это мебельная конструкция, предназначенная для установки в ней бытовой техники.

К преимуществам интерьера кухни со встроенной посудомоечной машиной относят:

  • экономию места и возможность скрыть технику, если она не подходит под общий дизайн мебельного гарнитура;
  • привлекательный внешний вид — интерьер со встроенной техникой смотрится гармоничнее и современнее;
  • практичность-мебель для встраивания посудомоечной машины может выполнять и другие функции, например, являться рабочей поверхностью.

У такого решения есть и особенности, которые необходимо учесть перед покупкой:

  • стоимость встраиваемой техники в комплекте с мебелью выше, чем традиционной;
  • несмотря на то, что посудомоечная машина позволяет экономить воду, расходы на электроэнергию и специальную бытовую химию возрастут.

Существует два варианта встраивания посудомоечной машины в мебель:

  • полное;
  • частичное.

При полном встраивании техника полностью закрыта корпусом шкафа по бокам и фасадом с лицевой стороны. Сверху машины устанавливается столешница, а дно мебели служит опорой. К преимуществам полного встраивания относят:

  • возможность создания цельного интерьера — техника закрыта дверцами;
  • безопасность — к такой машине нет доступа у детей;
  • дополнительную звукоизоляцию.

Частичное встраивание машины предполагает наличие свободного доступа к ее панели управления и дверце. Такой вариант подойдет тем, кто хочет оставить лицевую часть техники открытой.

Особое внимание следует уделить и способу крепления фасада к дверце машины. Существует два варианта:

  • навесные двери;
  • механизм пантограф.

Навесные фасады обеспечивают равномерную нагрузку между дверями мебели и техники, но сложное устройство креплений и наличие промежутка между дверями делают такое решение не практичным.

В системе «пантограф» фасад крепится прямо к двери машины. Главным ее достоинством выступает отсутствие зазоров между дверцами — там не сможет скапливаться грязь и влага. Кроме того, пантограф не требует наличия сложной конструкции синхронизации.

Виды шкафов для установки посудомоечной машины

Для встраивания посудомоечных машин используют мебель разных конструкций:

  • напольные тумбы;
  • шкафы-пеналы.

Тумба под посудомоечную машину позволяет размещать модели любого веса на высоте 15-20 см от пола. Но такой вариант подходит не для всех: некоторым хозяйкам тяжело каждый раз наклоняться, чтобы загрузить и выгрузить посуду.

Посудомоечная машина в пенале может размещаться на любой удобной высоте и лучше всего подходит для людей, которым тяжело наклоняться.

Пеналы используют и в целях безопасности — маленькие дети просто не смогут дотянуться до техники.

Единственный недостаток кухонных пеналов — это их громоздкость, из-за которой они не подходят для тесной комнаты.

Каким требованиям должен соответствовать шкаф под посудомоечную машину

Кухонный шкаф под посудомоечную машину обязательно должен снабжаться системой вентиляции. Она может быть представлена либо специальной решеткой, размещенной на задней или боковых стенках, или же отверстиями в корпусе мебели. Некоторые конструкции не оснащаются задней стенкой, чтобы обеспечить более мощный отток воздуха.

Размер шкафа под посудомоечную машину всегда должен быть больше габаритов техники — для беспрепятственной циркуляции воздуха для отведения влаги и тепла.

Типовые параметры мебели под технику составляют:

  • глубина — от 50 до 60 см.;
  • ширина — от 60 до 120 см.;
  • высота — от 75 до 80 см. (напольные шкафы), от 140 до 220 см. (шкаф-пенал).

Правила размещения тумбы с встроенной посудомоечной машиной

Перед тем, как приобретать определенную модель мебели, необходимо определиться с ее месторасположением на кухне.

Хорошо, если она будет рационально вписана в рабочий треугольник — пространство, которое используется для приготовления пищи. Традиционное место для встроенной посудомоечной машины — под столешницей вблизи мойки. Если техника встроена в пенал, желательно, чтобы он тоже был расположен недалеко от раковины.

Важно соблюдать и правила безопасности:

  • расстояние между посудомойкой и варочной поверхностью или духовым шкафом должно составлять не менее 20 см., так как тепло может повредить электронику или резиновые элементы конструкции;
  • правильно расположить розетку во избежание случайного попадания воды и короткого замыкания;
  • нужно предусмотреть место для свободного открытия дверей машины, чтобы они не загромождали пространство и не стали причиной травмы.

В пенале разная техника может находится в соседстве. Посудомоечная машина под духовым шкафом должна обладать достаточной изоляцией. Кроме того, на стенках шкафа может собираться конденсат, что не всегда эстетично. Чтобы предотвратить это, на стенки шкафа монтируют тонкий слой подкладки из металла.

Этапы монтажа посудомоечной машины в кухонную тумбы

После выбора места размещения можно приступать к монтажу посудомоечной машины. Он включает в себя следующие этапы:

  • подключение электропитания. Для этого используют качественные розетки европейского образца, расположенные на уровне пола. Проводка должна обладать достаточным сопротивлением и обязательно быть заземленной;
  • подключение к системе водоснабжения. Существует два способа: соединение с водопроводным стояком и напрямую к крану раковины. Второй вариант проще, но выглядит не эстетично и ограничивает доступ к крану во время работы машины;
  • организация отвода воды. Для этого требуется замена обычного сифона специальный — с дополнительным водоотводом. Важно проследить, чтобы не было перегибов шланга;
  • проверка работоспособности техники;
  • установка машины в корпус мебели и прикрепление фасада.

Монтаж посудомоечной машины можно осуществлять и самостоятельно, главное условие — четко следовать прилагаемой к технике инструкции.

Фото посудомоечных машин встроенных в кухонный гарнитур

Если к встраиванию посудомоечной машины подойти с должным вниманием и тщательно продумать все детали, то она станет верным помощником хозяйки, не ограничивая при этом полезное пространство для готовки. А современные модели мебели позволять органично вписать технику в любой интерьер.

Посудомойка установка

Привет, уважаемый читатель! Расскажу о нюансах  установки посудомойки под столешницу. В сети много информации о подключении машины к коммуникациям, но не раскрыта тема интеграции в кухонный гарнитур. Хотя тема заслуживает отдельной статьи.



Слава богу опыта в установке посудомойки на кухне достаточно для того, чтобы исключить лишние движения и раздумья с Вашей стороны. Вы точно будете знать, что следует делать. Как результат – отлично выполненная установка.

Содержание:

  1. Стандартные габариты посудомойки
  2. Размеры ниши в гарнитуре под посудомойку
  3. Крепление посудомоечной машины
  4. Правильное расположение посудомойки на кухне
  5. Как установить фасад на посудомойку
  6. Что делать с цоколем под посудомойкой
  7. Видео на тему
  8. Заключение



Сначала я хочу Вас предупредить, что не следует воспринимать мои рекомендации как исключительно правильные. Расскажу об ошибках и выводах, которые дали мне превосходный результат. Буду рад, если Вы в комментариях, поделитесь своими решениями.





Встроенные посудомоечные машины бывают шириною 448 мм и 598 мм. Высота стандартная для всех встраиваемых машин равна 818 мм. Глубина от 550 до 570 мм, в основном на 550. Стандартная глубина нижних модулей.



При установке посудомойки под столешницу, использую  на нижних тумбах опоры высотою 100-120 мм, при высоте корпуса 720 мм. Раньше считал, что необходимы ноги на 150 мм, но после нескольких установок увидел, что 100 мм достаточно.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Размеры ниши под встраиваемую посудомойку



Хочу обратить Ваше внимание на расположение розетки для п/м. Её не должно быть в нише! Иначе машина просто не поместится. Лучше расположить её за соседним модулем с ящиками, вытащив которые мы получим доступ к розетке.



Ниша должна быть целиком пустотелая. Т.е. никаких соединительных планок между тумбами, без боковин, дна и задней стенки. Посудомоечная машина полностью заполняет отведённое пространство. Размеры ниши смотрите на фото выше.



Как закрепить посудомойку в кухню



Изначально, следует обязательно выставить аппарат в уровень в трёх плоскостях.Для этих целей предусмотрены регулируемые ножки. Причём заднюю ножку можно регулировать отвёрткой с лицевой стороны. Выставить заподлицо с корпусами гарнитура.



Открыв дверцу машины, обращаем внимание на боковые заглушки. Вытаскиваем их и притягиваем посудомойку, через появившиеся отверстия, к соседним модулям. Саморезы используем длинною 35-40 мм. Ставим на место заглушки и закрываем дверцу.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Расположение посудомойки на кухне



Теперь всё внимание на размещение аппарата в кухонном гарнитуре. Самоё удобное, на мой взгляд, в пенале. Когда машина приподнята на уровень пояса, не нужно нагибаться. Обязательно коммуникации должны быть рядом, чтобы не изнашивались насосы.



Старайтесь не ставить машину с краю гарнитура. Т.к. в таком случае необходимо будет рассчитывать дополнительную боковину. Причём фасад посудомойки будет внутренним относительно этой боковины. Иначе он заблокируется.



Чтобы разместить машину под варочной панелью, столешница должна быть не тоньше корпуса варки.Опоры на гарнитуре должны быть h250 мм, для вентиляционного зазора между варкой и посудомойкой. Надёжная изоляция электропроводки.



Как установить фасад на посудомойку



Честно говоря, я никогда не пользуюсь распечатанными шаблонами для разметки креплений. После нескольких неудачных попыток я забросил это дело. Мне становится плохо от вида этих схем и таблиц. Разработчикам ещё есть над чем работать.



Первым делом следует прикрутить ручку на фасад. Как крепить ручки на кухне, я рассказал в этой статье. Обзаведитесь битой звёздочка или саморезами 35 мм. Однажды я “бобрил” фасад, при отсутствии биты и 35 саморезов. Сквозанул фасад сороковками.



После установки машины в уровень, вымеряю угольником от соседних тумб, учитывая зазоры, точные расстояния до крепёжных отверстий. Переношу их на фасад, керню и фиксирую при открытой двери машины. Регулирую зазоры с помощью ног.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Цоколь под посудомойкой



И наконец разберёмся, что делать с цоколем. При открывании фасада, нижний край задевает за цоколь. Пытался топить ноги на 50-60 мм, результат никакой. Шарканье всё равно присутствует. Топить на 70 мм – некрасиво и небезопасно для конструкции.



Поэтому единственное правильное решение делать выпил в верхней части цоколя 20-30 мм. В месте расположения посудомоечной машины.



Посмотрите внимательно видео на тему



Заключение

Теперь Вы с лёгкостью профессионала установите посудомойку в кухонном гарнитуре. Достаточно подробно изучить статью и применять полученные знания. Удачи Вам!



Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.



Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!







С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.





Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях







Инструкции и правила по установке посудомоечной машины

Посудомоечные машины используют как электричество, так и воду, и по этой причине существуют некоторые довольно конкретные правила их установки.

Посудомоечные машины — одно из немногих, которые могут быть в вашем доме, которые используют как электричество, так и воду. Эти двое представляют собой довольно опасную комбинацию, когда они соприкасаются друг с другом, поэтому строительные нормы и правила разработаны там, где это возможно, чтобы снизить вероятность любого риска или опасности, которые могут быть вызваны неистовством посудомоечной машины.

Правила для посудомоечных машин и розеток

Согласно директивам Строительного кодекса Австралии, электрические розетки (или GPO, как их называют) или выступающие трубы не должны устанавливаться в том же пространстве шкафа, в котором установлена ​​посудомоечная машина.

Разъемы питания, а также подающие и сливные трубы должны быть установлены внутри следующего шкафа, а кабели и трубы для посудомоечной машины должны быть пропущены через отверстие размером примерно 150 мм x 100 мм, вырезанное в основании шкафа и откидной панели, в пространство посудомоечной машины .

Уплотнительные столы для предотвращения повреждения паром

Посудомоечные машины часто выделяют пар и могут пролить немного воды, если их открыть в неподходящее время. По этой причине в посудомоечной машине, установленной под столешницей из ламината или массивной древесины, нижняя сторона столешницы должна быть герметизирована соответствующим герметиком. Это поможет снизить вероятность того, что влага повредит скамейку снизу.

Это уплотнение на нижней стороне скамейки должно выдвигаться на 150 миллиметров с каждой стороны установленной посудомоечной машины.

Кому следует устанавливать посудомоечную машину?

Хотя это не всегда необходимо, во многих случаях разумно вызвать сантехника или попросить продавца организовать установку. Это может стоить вам дополнительных денег, но поможет убедиться, что ваша арматура соответствует требованиям, что все правильно подключено, что, в свою очередь, может избавить вас от головной боли с водопроводом или электричеством в будущем.

Посудомоечные машины обычно устанавливают рядом с раковинами, чтобы уменьшить количество необходимых водопроводов, однако это не всегда так.Поставщик может предоставить удлинительные шланги для подачи воды и сливные шланги, если вы устанавливаете посудомоечную машину в той части кухни, где стандартные шланги не доходят до существующей сантехники.

Монтажник или сантехник может также установить клапан ограничения давления, если это необходимо. В зависимости от вашей ситуации вам также может потребоваться оценить, нужно ли переделать шкафы, чтобы разместить посудомоечную машину, или нужно удалить какой-либо пол.

Установка посудомоечной машины

Бытовая техника
