План дома разрез дома: чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

Разрез здания считается важной частью проектных документов. Чертеж обозначает направления и локализацию лестниц, пролетов, их размеры. Такие схемы обычно строят архитекторы, но можно изучить основные моменты самостоятельно.

Содержание

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

  • Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;

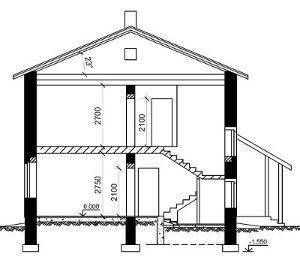

  • Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

  1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
  2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
  3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
  4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
  5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
  6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Нормативные документы

Разрез дома, планы и чертежи фасадов создаются в общей система ЕКСД (Единой системы конструкторской документации), стандарты которой определены ГОСТом 1.0. 7.2. Регламент включает форматы листов, масштабный ряд изображений, шрифты, графические обозначения, способы изображения предметов, их названия, толщину линий. При выполнении разрезов здании важно обязательно их учитывать.

Требования к чертежам

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

  • Высота потолков стандартных жилых помещений – не больше 3 м;
  • Промышленного каркасного здания будет выше – от 3,3 м;
  • Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота;
  • Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

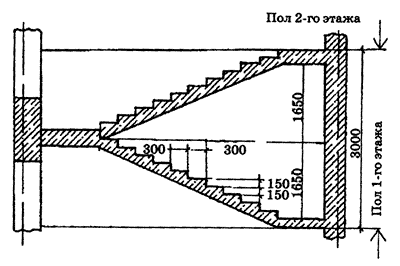

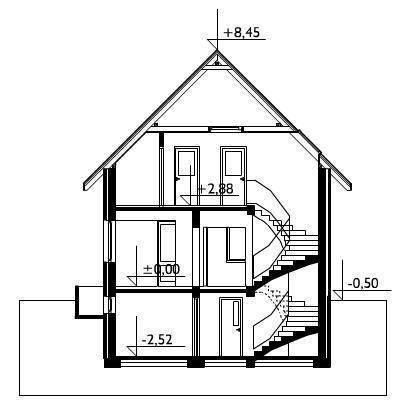

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

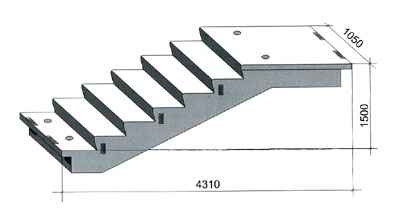

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше. При создании чертежа важно определить количество жильцов.

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда. Локализации помещению в здании важно уделить особое внимание.

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

  1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;

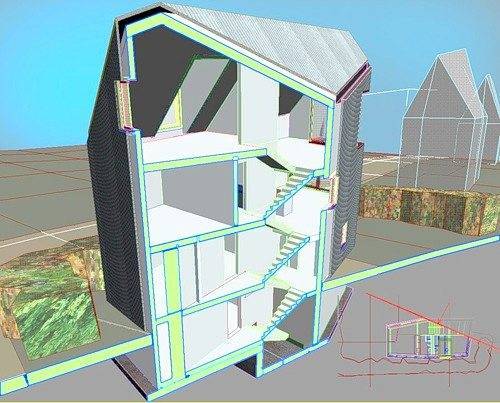

  2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
  3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно. При создании чертежа важно учесть следующие нюансы:

  • Количество комнат с учетом их назначения, их локализацию. Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
  • Спальни следует создавать маленькими, а гостиную – просторной;
  • Увлечения жильцов тоже следует учесть. Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
  • Спальню детей стоит планировать возле комнаты родителей;
  • Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
  • Сохранению тепла будет способствовать тамбур или утепленная веранда;
  • При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м. пространства;
  • Можно построить цоколь, чтобы увеличить полезное пространство.

Молодым семьям стоит учесть возможность пополнения в семье при проектировании.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

  • Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
  • Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
  • Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Заключение

Чертеж разреза здания – очень ответственный этап. Неподготовленным людям разобраться в нем будет достаточно сложно. При возникновении трудностей лучше обратиться к специалистам. В этом случае гарантированно не будет ошибок, которые особенно сложно исправлять, когда дом уже построен.

План и чертеж разреза фасада и стены жилого дома

Разрезом дома считают законченный чертёж, на котором изображается сооружение и все внутренние особенности, а также составляющие каркасной конструкции дома. На таком плане можно увидеть расположение различных элементов здания: окна, двери или даже предметы интерьера. Такая планировка поможет заранее определить, что необходимо для обустройства помещения.

чертеж дома
чертеж дома

Чертеж двухэтажного дома для создания проекта

Вернуться к оглавлению

Содержание материала

Правила создания чертежа с разрезом дома

Главной особенностью такого чертежа является возможность указания размеров различных нюансов строения. Для того чтобы такая планировка была эффективной, необходимо расположить плоскость сечения правильным образом.

Особенность данного вида документа – это вертикальная плоскость сечения, которая передаёт точную информацию о размерах того или иного элемента. Одними из основных отметок на таком чертеже считается указание расстояния от потолка до пола:

  1. Обычные жилые дома, как правило, имеют высоту потолков не более 3 метров.
  2. Расстояние от пола до потолка общественного или промышленного каркасного сооружения несколько выше – от 3,3 метров и выше. чертеж каркасного дома чертеж каркасного дома
  3. Кроме стен и отверстий в них, чертёж в разрезе также указывает наличие перил и расположение лестниц в доме и их высоту.
  4. При наличии окон в стене, указанной на чертеже, может быть описана высота подоконника. Например, для дома с мансардой расстояние от пола до подоконника равняется 80 см, а от потолка до окна – не более 30 см.

Такая информация будет полезна как самим рабочим, которые получат все необходимые данные и план для проведения работ, так и будущим жильцам, которые получат возможность спланировать обустройство здания, используя информацию, переданную чертежом в разрезе.

Вернуться к оглавлению

Проектирование дома по чертежу в разрезе

Составление чертежа в разрезе является приоритетом в современном строительстве. На такую планировку в основном влияют размеры будущего помещения, а также количество людей, который будут проживать в данном здании. Таким образом, можно получить проект небольшого дома, но с множеством малых комнат или парой больших, которые предоставят максимум простора в помещении.

проект дома
проект дома

Создание проекта дома по чертежу в разрезе

Кроме того, подбирается минимально необходимый размер для кухни, санузла в доме или кладовки.

Чтобы создать такую удобную планировку, необходимо составить чертёж дома в разрезе, что значительно упростит и удешевит дальнейшие работы по монтажу помещения.

Имея чертеж в разрезе для проекта вашего дома, вы сможете подобрать правильное расположение будущего строения на участке.

Вернуться к оглавлению

Чертёж в разрезе для дачных помещений

Двухэтажный дом, как правило, имеет не много пространства, но при хорошей планировке его будет достаточно для реализации всего необходимого.

При составлении чертежа в разрезе для каркасного здания стоит обратить внимание на то, где какую комнату необходимо разместить:

  • спальные помещения лучше всего размещать так, чтобы их окна смотрели в юго-восточном или восточном направлении;
  • интерьер и план кухни, ванна в доме и прихожая должны быть на западе;
  • детскую комнату или помещения для гостей стоит расположить в юго-восточной или южной стороне дома.
чертеж дома чертеж дома

Чертежи с размерами всех этажей дома

Правильное расположение жилых помещений позволит не только получить большое количество света в нужном месте, но также создать правильный воздухообмен между помещениями.

Чертёж в разрезе будет достаточно продуманным, но в то же время простым. Именно простота является гарантом качества и удобства использования чертежа строителями или конструкторами.

Вернуться к оглавлению

Планировка небольшого помещения по чертежу в разрезе

Ограниченные возможности при постройке не всегда означают невозможность хорошо обустроить своё жилищное пространство. Даже если в вашем расположении всего несколько квадратных метров, а достраивать дополнительные этажи или мансарду нет возможности, то всё равно можно грамотно распределить пространство.

В отличие от проектирования квартирных помещений, расположение дома на частном участке имеет свои особенности:
планировка помещения по чертежу планировка помещения по чертежу

  1. Планировать обустройства такого жилого помещения нужно довольно тщательно, так как теплоотдача обычного дома значительно выше квартирных сооружений из-за того, что все наружные стены сообщаются с улицей, а также отсутствует подъезд и другие отапливаемые помещения общего назначения. Поэтому расположению комнат в доме стоит уделить особое внимание при разработке чертежей.
  2. Чертёж в разрезе должен учитывать необходимость тамбура для большинства видов жилых помещений в независимости от планировки. Так в доме будет меньше убывать тепла через стены, двери и окна.
  3. В некоторых случаях на чертеже нужно будет указать устройство веранды. Она может быть как открытого типа, так и застеклённая. Если планируется постройка веранды в доме, то наличие тамбура не является обязательным.

Сделав чертёж в разрезе для своего жилища, хозяин дома обеспечит себя комфортом и уютом.

Вернуться к оглавлению

Самостоятельное черчения разреза дома

Если хозяин участка решил самостоятельно изготовить чертёж, на котором будет изображен разрез здания, то ему не обязательно иметь глубоких познаний в чертёжном деле, так как данный вид планировки довольно прост в исполнении.

Для создания такого чертежа можно следовать следующему плану:

  1. В начале необходимо указать координационные оси на листе будущего чертежа. Это поможет более качественно воссоздать планировку жилого помещения в программе.
  2. Чтобы чертёж получился максимально достоверным, для переноса всех пропорций помещения следует воспользоваться линией в 45 градусов, которую нужно разместить с правой стороны плана.
  3. Все дополнительные элементы в выбранном деревянном доме из сруба можно просто перенести с других аналогичных чертежей фасада сооружения.разрез дома разрез дома

    Чертеж разреза дома

  4. Теперь можно переходить к черчению самих стен в здании. Если используются компьютерные программы для создания чертежа в разрезе, то в них можно воспользоваться функцией параллельного переноса, что значительно упростит нанесение изображения всех перегородок в частном доме.

Эти советы помогут облегчить процедуру самостоятельного изготовления чертежа жилого дома в разрезе.

как можно нарисовать чертеж онлайн в программах

Готовые планы одноэтажных и двухэтажных загородных частных домов с размерами. Как можно самому нарисовать чертеж и схему расположения комнат в доме в программах и в режиме онлайн. Варианты планировки коттеджей 8х8, 9х9, 10х10 и других размеров.
При планировке комфортного жилья понадобятся услуги архитектора. Но такая помощь стоит дорого. Мы расскажем, как сделать план дома с размерами, имея начальные навыки работы с компьютерными программами в режиме онлайн. Вы сэкономите время и средства, а также учтете пожелания всех членов семьи. Также вы найдете здесь бесплатно готовые чертежи и схемы планировки частных коттеджей.

план дома с размерамиплан дома с размерамиПодробная планировка 3-х комнатного дома с размерами и площадью помещений Вернуться к оглавлению

Содержание материала

Зачем нужна планировка с размерами

Планировка дома включает в себя несколько важных моментов. Прежде чем разбираться в архитектурных тонкостях, нужно понять, в чем отличие проекта дома от планировки. Главная специфика проекта загородного здания — характеристики, расчеты, описания будущего строения. В него включен учет стройматериалов, придомовой подсистемы:

  1. Описание архитектурных элементов: чертежа здания, планировки жилых, хозяйственных помещений, обозначения окон, дверей.
  2. Расчёт конструкции фундамента, коробки, кровли, схематичное изображение чертежей с разметками.
  3. Электрическое оснащение с подробным планом подключения дома к энергосети и схемой разводки розеток.обозначение розеток обозначение розеток
  4. Инженерные сообщения: вентиляция, газ, септик, водопровод, отопление.

Как показано выше, в структуру схемы входит план дома с мансардой, в котором указывается площадь, внутренняя расположенность помещений основного строения, с нанесением на схему дверей, перегородок, лестницы и окон.

чертеж домачертеж домаЧертеж и планировка всех этажей здания с мансардой

Получается, что, отказываясь от услуг архитектора, вся составляющая документации проекта ложится на владельца жилья. Ведь планировка квартир отдельно от планового расчета существовать не может. Все же под руководством проектировщика, хозяин владения, может начертить план сам.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Чтобы начать строительство особняка, необходимо выполнить проектирование расположения внутренних комнат и перегородок. Чертеж плана должен соответствовать технологическому процессу:

изготовления плана изготовления плана Пример самостоятельного изготовления чертежа здания
  • определение всех необходимых размеров;
  • обозначение середины оси капитальных стен;
  • чертеж внутренних перегородок всех комнат;
  • метки расположения оконных, дверных проемов.

Затем прорисовываются функциональные конструкции:

Границы нежилых комнат обозначаются пунктиром.
обозначение границ комнатобозначение границ комнат
Высота помещений, этажность указывается отдельно. Дальше каждому отдельному объекту присваивается номер, на основе всех данных создается таблица. Дальнейшие действия выполняются непосредственно архитектурным отделом.

Вернуться к оглавлению

Схемы жилого дома с планировкой

Прежде чем подбирать пример проекта для строительства коттеджа на участке, нужно решить, сколько этажей будет в здании. От этого будет зависеть бюджет и площадь. Назначение помещений также играет важную роль.

условные обозначения условные обозначения Условные обозначения на плане жилого дома

Иногда небольшая территория застройка — неплохой аргумент для постройки одноэтажного здания.

Проект одноэтажного дома 8 на 8

Здания с такой площадью востребованы в загородном строительстве, в условиях плотной городской застройки. Это объясняется их доступной ценой. План одноэтажного дома может изменяться в зависимости от наличия мансардного этажа, гаражных, подвальных помещений.

дом 8 на 8дом 8 на 8Планировка с размерами одноэтажного коттеджа 8 на 8 метров с террасой

Если это необходимо, то сюда включается цокольный этаж.

План загородного дома 9 на 9

план дома 9 на 9 план дома 9 на 9 В таком доме можно сделать большую гостиную для отдыха всех членов семьи

Ограниченность земельного ресурса позволяет размещать вполне габаритные коттеджи с размерами 9 х 9 м. Проект таких зданий полноценный, может вместить в себя все необходимые помещения по индивидуальному плану. Материалы и технология застройки могут быть разными.

При планировании учитывают правила компоновки с мансардным этажом или гаражным отсеком.

Планировка дома размером 10 х 10

Такой коттедж подходит для проживания небольших семей. Перед тем как начать планировку, нужно учесть, как будет располагаться здание на участке, сколько жильцов будет тут проживать. Важно учесть виды отопления и водоснабжения, а также возможность пристройки террасы, гаражного помещения.

дом 10 на 10дом 10 на 10Планировка и схема расположения помещений двухэтажного здания 10 на 10 метров

Любители просторных комнат оценят план по достоинству. Большие прямоугольные комнаты соответствуют всем параметрам частного индивидуального строительства.
Смотрите в видео обзор планировки дома 10 на 10.

План двухэтажного дома

Разработку проекта двухэтажного дома больших габаритов поручают архитекторам. Разумное размещение комнат сделает здание комфортным. Нужно заранее обсудить место установки лестницы, расположение помещений относительно сторон света. Окна кухни должны выходить на южную сторону. Гостиной подойдет запад, а в спальнях будет всегда светло, если разместить их с окнами на восток. Лестницу хорошо бы поставить с северной стороны.
план двухэтажного домаплан двухэтажного дома
Расположение коттеджа относительно улиц тоже надо учитывать. Например, спальни и комнаты для отдыха, нужно располагать вдали от шумных автострад. Все нюансы можно обсудить с проектировщиком.

Вернуться к оглавлению

Чертежи каркасных домов

В чертеж сруба из каркаса входят текстовые и графические материалы, с макетами будущего строения, подробное их описание. Можно купить готовый типовой проект или заказать план дачного дома по индивидуальным запросам.

Каркасная технология быстровозводимых домов состоит из двух частей: архитектурного паспорта и чертежей со схемами, которые необходимы для строительства.

чертеж каркасного домачертеж каркасного домаЧертеж возведения конструкции каркасной постройки

Описание конструкции здания и макет фасадного блока, указанные в паспорте, понадобятся, если потребуется подать документы в кредитную организацию для получения ипотеки. В чертежах указан весь макет документов, которые нужны для предоставления в государственное учреждение для подтверждения разрешения на строительство здания.

Вернуться к оглавлению

Виды планов многоэтажных жилых домов

Многоэтажки и многоквартирные постройки занимают первое место в практике жилищного строительства. Это объясняется стремлением увеличить количество жилых помещений, путем плотной застройки поэтажно и сокращения территорий под застройку.

внешний вид домавнешний вид домаТак выглядит внешний вид фасада и планировка всех этажей жилого многоэтажного дома

Последний пункт особенно важен, так как в противном случае происходит значительное удорожание инженерных сетей, увеличивается расстояние от дома до работы. Выбор несущей конструкции, тип планирования здания в объеме влияют на экономичность, форму и структуру многоэтажного здания.

Дома отличаются по архитектурно–планировочному решению, большое значение имеет расположение помещений. План многоквартирного здания бывает нескольких видов.

план многоэтажного домаплан многоэтажного домаТиповая планировка жилого этажа многоэтажного дома

Самый распространенный — секционный. Хорошим примером могут быть пятиэтажки, построенные полвека назад. В доме находится лестничная площадка, к которой примыкает несколько квартир.

Сами площадки могут быть разной формы, а квартиры типа студия, однокомнатные, 2–х и 3–комнатные. Такое расположение характерно общим выходом на этаж и отдельным входом в помещение.

квартира студияквартира студия3D проект и планировка квартиры студии с панорамными окнами

Этот вариант отличается экономичностью, хорошей изоляцией квартир. Число подъездов может колебаться от 4 до 12, а в крайнем случае — до 16. Их количество зависит от:

  • желания заказчика;
  • структуры грунта;
  • площади земельного участка под застройку.

Разновидностью секционных панельных корпусов считают точечное расположение. Еще их называют «башня», которая может иметь такой же план этажей, как и в секционном корпусе. Но подъезд тут только один. Например, если под строительство выделено мало земли и грунт имеет сложные рельефы, такой план станет хорошим вариантом.

планировка двухкомнатной квартирыпланировка двухкомнатной квартирыПланировка двухкомнатной квартиры в панельной многоэтажке

Дома второго коридорного типа можно встретить не часто. Отличие здесь состоит в том, что вместо лестничной площадки выстроен длинный коридор, в который и выходят все квартиры.

Ориентирование квартир тут одностороннее — это главный недостаток такого расположения. Изоляция тоже не на высшем уровне. Поэтому такая схема встречается в основном при строительстве гостиниц и общежитий.

Дома галерейного типа чем–то похожи на коридорный тип. У каждой квартиры есть выход на галерею, расположенную вдоль продольной стены конструкции.

дом галерейного типа дом галерейного типа Размещение квартир на плане в здании галерейного типа

Такие квартиры, даже с самой маленькой площадью хорошо вентилируются. Экономически такой расклад очень выгоден, так как позволяет с помощью малого количества лестниц или лифтов обслуживать большое количество квартир. Все же технологический процесс теплоизоляции в условиях местного сурового климата не всегда отличается хорошим качеством и длительностью службы.

Вернуться к оглавлению

Заключение

Коттедж, построенный в соответствии с личными пожеланиями, будет оригинальным и неповторимым творением.

планировка коттеджапланировка коттеджаПланировка  двухэтажного коттеджа с подвалом

Но самостоятельные расчеты могут себя не оправдать из–за возможных ошибок. Учитывая финансовые расходы и риски, связанные с ними, сами себя не оправдывают. Лучше обратиться к архитектору и сэкономить деньги, время, истраченные нервы.
Уже выполненные типовые решения дешевле индивидуального проектирования. Ввиду популярности этих планов, все ошибки уже давно исправлены, а недочеты доработаны. Если захочется что–либо изменить в проекте, то архитектор посоветует, как это можно сделать.

проект большого домапроект большого домаВариант проекта и чертеж большого одноэтажного частного загородного дома

Кардинальные изменения в планах делать нельзя. Можно внести корректировки только во внутреннюю планировку и фасад частного дома. Обсуждаются материалы, из которых будет строиться здание.

Необходимо заранее спланировать место расположения дома относительно сторон света и вида из окон. Иначе потом уже ничего исправить будет нельзя.

Разрез здания: чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

Принципы построения разреза здания, документы которые нужно знать и требования к чертежам

Разрез здания считается важной частью проектных документов. Чертеж обозначает направления и локализацию лестниц, пролетов, их размеры. Такие схемы обычно строят архитекторы, но можно изучить основные моменты самостоятельно.

В чертежи обычно входят фасады и разрезы:

  • Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания,
  • Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

Разрез многоэтажного здания

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

  1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси,
  2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже,
  3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа,
  4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки,
  5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси,
  6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Из чего состоит смета на каркасный дом: расчеты и разбор сложных разделов

Нормативные документы

Разрез дома, планы и чертежи фасадов создаются в общей система ЕКСД (Единой системы конструкторской документации), стандарты которой определены ГОСТом 1.0. 7.2. Регламент включает форматы листов, масштабный ряд изображений, шрифты, графические обозначения, способы изображения предметов, их названия, толщину линий. При выполнении разрезов здании важно обязательно их учитывать.

Требования к чертежам

Разрез дома

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

  • Высота потолков стандартных жилых помещений – не больше 3 м,
  • Промышленного каркасного здания будет выше – от 3,3 м,
  • Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота,
  • Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

Подробная информация про технический план для дачного дома

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше. При создании чертежа важно определить количество жильцов.

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда. Локализации помещению в здании важно уделить особое внимание.

Разрез одноэтажного дома

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

  1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей,
  2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы,
  3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно. При создании чертежа важно учесть следующие нюансы:

  • Количество комнат с учетом их назначения, их локализацию. Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую,
  • Спальни следует создавать маленькими, а гостиную – просторной,
  • Увлечения жильцов тоже следует учесть. Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал,
  • Спальню детей стоит планировать возле комнаты родителей,
  • Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии,
  • Сохранению тепла будет способствовать тамбур или утепленная веранда,
  • При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м. пространства,
  • Можно построить цоколь, чтобы увеличить полезное пространство.

Молодым семьям стоит учесть возможность пополнения в семье при проектировании.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

  • Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток,
  • Обеденную зону, прихожую и санузел лучше располагать на западной стороне,
  • Окна в комнатах для гостей выходят на юг или юго-восток.

Все мелочи, трудности и ошибки при составлении сметы на строительные работы

Разрез двухэтажного дома

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Заключение

Чертеж разреза здания – очень ответственный этап. Неподготовленным людям разобраться в нем будет достаточно сложно. При возникновении трудностей лучше обратиться к специалистам. В этом случае гарантированно не будет ошибок, которые особенно сложно исправлять, когда дом уже построен.

Разрез двухэтажного дома Загрузка...
Черчение разреза дома - инструкция проектирования

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см. Расстояния от потолка до окна 20-30 см.

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз - таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

Проекты двухэтажных домов

Проекты двухэтажных домов, домов имеющих три и более уровня с полезной площадью более 170 кв.м.

Коттедж «Босфор»

Размеры в плане — 22,2х 16,8 м. Фасады, поэтажные планы, планы кровли, фундаменты, вент. каналы, узлы, спецификации оконных проемов, планы перекрытий, лестницы, пояснительная записка.

Скачать – dwg – 5,5Mb (bosfor.zip)

Дом с флигелем

Размеры в плане дома— 21,5 х 20,4 м. Размеры в плане флигеля — 15,3 х 15,5 м. Фасады, поэтажные планы.

Скачать – dwg – 3,5Mb (housewing.zip)

Дом на две семьи

Размеры в плане — 13,2 х 19,6 м. Планы, фасад, разрезы.

Скачать – dwg – 4,55Mb (2families20x13.zip)

Дом двухэтажный

Размеры в плане — 11,7 х 13 м. Фасады, поэтажные планы, планы кровли.

Скачать – dwg – 40,35 Mb ( 12_13_231.zip; догружен альбомом схем отопления для коттеджей)

Дом двухэтажный

Размеры в плане 12 х 14,1 м. План фундамента, несущих стен, перекрытий, стропильной системы.

Скачать с depositfiles – dwg – 3,9 Mb (12_14.zip)

Дом двухэтажный с террасой и гаражом

Площадь застройки — 250.0 м2., полезная площадь — 290.0 м2., жилая площадь — 110.0 м2., Фундаменты — глубокого заложения, подвал отсутствует, Материал стен — пенобетон с наружной отделкой. Материал перекрытий — плиты железобетонные. Материал кровли — дерево, брус (кровельное покрытие — металлочерепица). Чердачное помещение отсутствует. В проекте — фасады, планы этажей, фундамента, перекрытий, развертки стен, ведомости полов, пояснительная записка.

Скачать – dwg – 3,31 Mb (13_14_290terrace.zip)

Дом из газосиликатных блоков

Общая площадь — 288 кв.м. Размеры в плане — 13,5 х 13,8 м Фасады, поэтажные планы, планы перекрытий, фундаменты, гараж. Стены из газосиликатного блока.

Скачать – dwg – 2,16 Mb (14_14_288.zip)

Дом двухэтажный

Размеры в плане 17,2 х 14,3 м. В проекте — фасады, поэтажные планы, планы половых покрытий.

Скачать – dwg – 3,25 Mb (17_14_158.zip)

Коттедж «Эконом» класса А

Размеры в плане 18,6 х 13,5 м. В проекте фасады, поэтажные планы, разрезы, генплан, фундаменты, перекрытия, пилоны, лестницы.

Скачать – dwg – 8,1 Mb (18_13_econom.zip)

Дом двухэтажный

Размеры в плане 11,5 х 14,5 м. Планы, фасады.

Скачать — dwg 1,3Mb (115х145.zip)

Дом двухэтажный с гаражом

Размеры в плане 13,1 х 18,1 м. Планы, фасады, кровля.

Скачать — dwg 4,3Mb (131?181.zip)

Дом с мансардой

Размеры в плане 13,9 х 13,6 м. Планы, фасады.

Скачать dwg 2,1Mb (139?136.zip)

Коттедж

Размеры в плане 14,3 х 15 м. Планы, фасады.

Скачать dwg 1Mb (143?150.zip)

Дом двухэтажный

Размеры в плане 16,2 х 10,3 м. Планы, фасады, крыша.

Скачать dwg 1,5Mb (162?103.zip)

Дом двухэтажный с плоской кровлей

Размеры в плане 17,1 х 10,9 м. Планы, фасады, фундамент.

Скачать dwg 1,4Mb (171?109.zip)

Дом двухэтажный

Размеры в плане 27,1 х 16,3 м. Планы, фасады.

Скачать с depositfiles 1,3Mb (271?163.zip)

Двухэтажный коттедж

Размеры в плане 12 х 15,6 м.

Планы, фасады, разрез, кровля, генплан.

Скачать с depositfiles – dwg – 3,02Mb (karat16x12.zip)

Коттедж

Размеры в плане 18,3х11,8 м. Планы, фасады, разрезы, кровля.

Скачать с depositfiles – dwg – 3,71Mb (kotedzh28x11.zip)

Проект загородного жилого дома. Санкт-Петербург 1997 г.

Двухэтажный жилой дом с размерами в плане 12 х 12 м. (размеры даны в осях). Общая площадь – 343м.Жилая площадь – 163 м. Стены – кирпич, блоки. Поэтажные планы, фундаменты, перекрытия, стропила, лестницы, вент. каналы. Фото с рабочего проекта.

Скачать с depositfiles – tif – 3Mb (kottedg_343m.zip)

Индивидуальный жилой дом для с. Липини

Красивый дом с башенками и сложной стропильной системой. Размеры в плане 12 х 13 м., площадь 229 кв.м. В проекте (dwg) на украинском языке фасады, планы, разрезы, фундаменты, перекрытия, кровля.

Скачать с depositfiles – dwg 6,1Mb (lipini.zip)

Коттедж “гос. служащего”

Размеры дома в плане – 22,1 м. х 20,7 м. Общая площадь дома 795 кв.м. без мансардных стен. В подвальном помещении находятся: 1. Бар; 2. Прислуга; 3. Кинотеатр; 4. Тренажерная; 5. Бильярд; 6. Сауна; 7. Бойлерная; 8. Прачечная; 9. 2-а санузла. На первом этаже: 1. Зимний сад; 2. Столовая; 3. Каминная; 4. Кухня; 5. Холл; 6. Гостиная; 7. Гостевая; 8. Гараж; 9. Тамбур; 10. Туалет. Второй этаж: Второй свет зимнего сада, три спальни, три гардеробных, 1 большой санузел и 2-а малых санузла, будуар.

Скачать с depositfiles – dwg(acad2007) – 3,04Mb (zamok_v.zip)

Коттедж «Аданте»

Размеры в плане 17,2 х 16,1 м. Планы, фасады, разрезы, вент. каналы, кровля, окна и двери, раскладка плитки.

Скачать с depositfiles — dwg 3,7Mb (ADANTE.zip)

Дом из керамзитных блоков

Размеры в плане — 12,1 х 15 м. Общая площадь 303,75 кв.м. Жилая площадь — 101,2 кв.м. Фасады, планы, фундаменты, плиты перекрытия, планы перемычек, лестницы, стропила, чертежи отопления и вентиляции, водоснабжения и канализации, энергоснабжения.

Скачать с depositfiles – pdf – 12,5 Mb (keramzit.zip)

Коттедж

Размеры в плане 19,4 х 14,2 м. Планы, фасады, разрезы.

Скачать с depositfiles – dwg – 42,3Mb (19_14.zip)

Поделитесь с друзьями

как построить конструкцию (инструкция, фото и видео)

Разрез здания по лестнице является неотъемлемым элементом всей проектной документации. На этом чертеже обычно показывается не только направление и расположение лестничных маршей и пролетов, но и их основные размеры. Конечно, построением подобных схем занимаются профессиональные архитекторы, но если вы уже взялись за постройку своего дома, то стоит потратить время и разобраться в основных моментах.

Такое схематическое изображение дает представление о внутреннем устройстве домаТакое схематическое изображение дает представление о внутреннем устройстве дома

Разрезы зданий

Общие принципы построения

Какой бы простой ни была конструкция дома, для его постройки требуется разработать проект. Типовой проект включает в себя самую разную документацию, однако нам, как будущим владельцам жилья, наиболее интересными будут чертежи, визуализирующие запланированный результат.

Разрез и фасадРазрез и фасад

К таким чертежам в первую очередь относятся фасады и разрезы:

  • Фасад  – это изображение внешнего вида возводимой конструкции.  Как правило, при построении фасадного чертежа учитываются не только несущие элементы, но и детали отделки, которые позволяют создать более точный образ дома.
  • Разрез представляет собой графическое изображение дома, мысленно разделенного плоскостью на две или больше частей. На чертеже разреза показываются объекты, через которые проходит секущая площадь, а также объекты, которые находятся за ней.
Лестничная клетка многоквартирного домаЛестничная клетка многоквартирного дома
  • Если фасадный чертеж дает представление о том, как дом будет выглядеть внешне, то наряду с планом  разрез дома по лестнице или по другому элементу обеспечивает демонстрацию внутреннего устройства помещения.

Обратите внимание! Как правило, в комплект проектной документации входит не менее двух чертежей: один с продольным сечением, и один – с поперечным. Если же дом имеет сложную конфигурацию, то количество подобных документов соответственно возрастет.

Требования к чертежам

Чертеж разреза по лестнице должен быть выполнен по определенным правилам:

  • В целях наглядности секущая плоскость располагается таким образом, чтобы она проходила не только через один из лестничных маршей, но и через оконные либо дверные проемы. Если это невозможно, выполняется разработка дополнительной схемы.
  • Построение начинается с нанесения осевых лини опор и несущих стен. Поверх осей вычерчиваем капитальные стены (наружные и внутренние), осуществлял привязку элементов к осям разбивки.
  • Отмечаем вертикальные линии: уровень пола на первом и втором этаже, чердачное перекрытие, конек крыши, подошва фундамента.

Обратите внимание! При построении схемы материалы, из которых планируется изготовление тех или иных конструктивных элементов, изображаются с помощью условных обозначений.

  • Вне контура основного здания наносятся вспомогательные линии, на которых указываются габариты проемов (оконных и дверных), общие размеры конструкции, отметки глубины закладки фундамента.

Естественно, это лишь самые общие требования. Если вы планируете делать чертеж своими руками, то стоит начать изучение правил с азов, поскольку в проектах имеет значения каждая деталь, начиная от типа и толщины линии и заканчивая размещением цифр, обозначающих размер. Ну, а если чертеж разреза лестницы нужен вам лишь для общего представления, то изложенной выше информации вполне хватит для получения удовлетворительного результата.

Технология построения чертежа лестницы

Необходимая информация

В этом разделе мы расскажем, как начертить лестницу в разрезе. Приведенная инструкция будет достаточно простой и подробной, потому с этой задачей сможет справиться даже тот, кто ранее не имел дела с инженерной графикой.

Винтовая лестница с отметками высотВинтовая лестница с отметками высот

Для эффективного построения нам понадобится уточнить ряд данных. Среди них:

  • Высота подъема от уровня пола первого этажа до уровня пола второго.
  • Конфигурация лестницы (количество маршей, взаимное расположение, наличие и габариты междумаршевых площадок).
  • Угол уклона подъемной части, что нам поможет определить длину будущего лестничного марша.
  • Количество и размер ступенек лестницы.

Обратите внимание! Если помимо разреза вы будете строить план, то вам потребуется также информация о ширине лестничного пролета и о габаритах каждого отдельного марша.

Пример расчета параметров

Для построения максимально подробного и точного чертежа, на котором будет изображена лестница в разрезе, необходимо выполнить расчеты размеров отдельных элементов. Чтобы вы могли освоить данную технологию, ниже мы приведем пример для небольшого частного дома.

Длина лестничного марша – рассчитываем оптимальные пропорции для лестницыДлина лестничного марша – рассчитываем оптимальные пропорции для лестницы

Итак, давайте рассчитаем габариты конструкции для таких исходных данных:

  • Высота этажа h = 3000 мм.
  • Ширина одного марша a = 1050 мм.
  • Ширина проступи x = 300 мм.
  • Высота подступенка y = 150 мм.
  • Уклон подъемной части – 1:2

Начинаем расчет:

  • Ширина лестничной клетки: 2 х 1050 + 100 (зазор между маршами) = 2200 мм.
  • Высота одного марша – 3000 / 2 = 1500 мм.
  • Число подступенков в марше – 1500 / 150 = 10.

Обратите  внимание! Верхняя проступь в данном случае будет совпадать с лестничной площадкой (называется она при этом фризовой ступенью), и потому в каждом марше будет по 9 проступей.

  • Длина горизонтального наложения каждого марша: 300 х 9 = 2700 мм.
  • Лестничные площадки закладываем шириной не менее 1200 мм, поскольку они должны быть не уже, чем каждый их маршей.
  • Суммарная длина лестничной клетки у нас будет равна:
  • 2700 + 2 х 1200 = 51000 мм.

Данные величины лягут в основу нашего чертежа.

Типовой бетонный элемент лестничного маршаТиповой бетонный элемент лестничного марша

Изображение лестницы на разрезе здания

Построение схемы лестницы на чертеже дома в разрезе производится в такой последовательности:

  • Вначале делаем схематическое изображение самого дома. Требования к такому документу были изложены в нашей статье несколько ранее.
  • Высоту одного этажа делим на отрезки, величина которых равна высоте подступенка.
  • Через полученные в результате разделения точки строго горизонтально проводим осевые линии.
  • Ширину каждого марша разделяем на отрезки, длина которых соответствует величине проступи.
  • Как и в предыдущем случае, проводим осевые линии через полученные точки.
Чем больше информации, тем легче будет работать со схемойЧем больше информации, тем легче будет работать со схемой

На данном этапе у нас получается сетка из пересекающихся линий. По этим линиям мы можем построить контур ступенчатой части нашей будущей лестницы:

Вначале наносим на чертеж основными линиями границы ступенек. При этом очень важно следить, чтобы крайние точки маршей совпадали по вертикали, т.е. находились в одной плоскости.

После нанесения основных линий на схеме разреза можно обозначить элементы конструкции лестницы, которые будут оказывать влияние на процесс возведения и эксплуатации здания.

Так, мы можем отдельно изобразить:

  • Несущие элементы лестницы (косоуры, тетивы) в соответствующем масштабе.
  • Площадки для входа на лестницу.
  • Перила.
  • Поручни.
  • Ограждения.

Строго говоря, официальная проектная документация не предусматривает изображения таких подробностей, однако если вы делаете схему для себя или для рабочих, то подобные мелочи будут способствовать максимально качественной визуализации итогового результата.

В завершение на чертеж наносятся размеры:

  • Ширина и длина лестничной клетки.
  • Ширина и длина отдельных маршей.
  • Размеры промежутка между маршами.
  • Отметки пола каждого этажа и отдельно – отметки уровня, на котором размещаются лестничные площадки.

Особо следует отметить габариты элементов, которые не вписываются в стандартную сетку решений для лестничных клеток.

Если планируется использовать типовые марши на основе железобетонной конструкции, то для облегчения комплектации можно указать их маркировку.

Тетива для лестницы: основные типы и инструктаж по установкеТетива для лестницы: основные типы и инструктаж по установке

Подводя итоги, хотелось бы отдельно отметить, что использование специализированных компьютерных программ (AutoCAD и его аналоги) позволяет существенно упростить и ускорить выполнение стоящей перед нами задачи. В то же время, если есть возможность, лучше доверить построение разреза по лестничной клетке профессионалу. Все дело в том, что при использовании этой документации в строительстве слишком высока цена ошибки, ведь лестница – один из важнейших узлов здания.

Вывод

Изображая разрез по лестнице, мы получаем представление не только об ее конструкции, но и о внутреннем устройстве проектируемого здания. Вот почему стоит приложить усилия и построить данный чертеж максимально качественно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

90000 House Plans Search - Advanced House Plan Finder by Feature 90001 90002 If you're using The Plan Collection search function feature and are not quite sure what the different options mean, here's a quick explanation of the filter options that we commonly receive questions about: 90003 90004 90005 Architectural Styles 90006 90002 We have architectural styles to suit everyone.With thousands of plans we will have the perfect house plan for you, whether you are looking for the perfect ranch, a rustic cabin, or a farmhouse. Keep an open mind during your search, and click on a few different styles. We've had many customers who thought they wanted a Cape Cod and ended up purchasing a Craftsman. 90003 90009 90004 90005 Ceiling Height 90006 90002 This is a very specific option, and we would think twice before checking these boxes at the beginning of a search.It could really narrow your results - and some of our house plans have a mix of ceiling heights depending on the room. For instance, some Great Rooms may have 12-foot-high ceilings but the kitchen may only have 9-foot ceilings. The ceiling heights noted in the filter are typically the primary heights found on the first and / or second floor. 90003 90009 90004 90005 Special Features 90006 90002 Our interior options and special features are great to help narrow your search, but checking off too many features may limit your search results.It's always better to have a broader search, and then you can modify a plan you love to incorporate the options you are looking for such as a mud room, workshop, or in-law suite. 90003 90009 90004 90005 Foundation Options 90006 90002 All of our plans come standard with one or more particular type of foundation. However, you can modify any of our plans to include the type of foundation you are looking for.For example, if you are looking at a home with a basement foundation and you would like a slab, just send us a modification request form and we can get you a free quote from the designer. Additionally, some of our plans have foundation options directly on the plan page. So you may be able to order the foundation without submitting a mod request. 90003 90009 90004 90005 Kitchen Features 90006 90002 Kitchens are the heart of the home and can often be the deciding factor on which house plan you choose.Whether you're looking for a large island, a breakfast nook, or an amazing walk-in pantry, remember that all of the plans can be modified to exactly what you are looking for in your kitchen. 90003 90009 90004 90005 Master Suite Features 90006 90002 These features can be helpful if you are looking for something specific. For example, if you are searching for a two-story house plan and you would prefer to have the master bedroom on the main level - or the second floor - then checking off "main floor master" or "second floor master" is a good option.If you are searching for a one story house plan and would still like some privacy, check off the split master bedroom feature. A split master bedroom is on the opposite side of the house from the other bedrooms, allowing for a little quiet time. 90003 90009 90004 90005 Porches & Other Exterior Features 90006 90002 Who would not like a wrap-around porch for sipping iced tea or a huge covered lanai for grilling and entertaining? The choices in this section are all great options for your home.Keep in mind you can always modify a plan to exactly what you need. 90003 90009 90004 90005 Building Lot Type 90006 90002 If you're looking for a very specific design to accommodate a narrow, sloping, or corner lot, this search filter can be useful. It will also limit your search results.Quite a few of our plans offer daylight basements as an option, so for sloping lots a search filter using foundation type might be more advantageous. If you find you're not getting the results you want, we would leave this unchecked. 90003 90009 90004 90005 Garage Options 90006 90002 Most of our house plans come with a garage - but not all.In other cases, you may find a 2-car garage but would prefer a 3-car garage. If you find a plan that you love and you'd like to add or expand a garage, just send us a modification request with what type of garage you're looking for (attached, detached, carport, 2-car, 3-car , etc.), and we'll get you a free mod quote from the designer. Additionally, if you find a home plan that has a front entry garage and you would like a side entry or a plan that has 2 bays and you would like more, these can be modified as well.90003 90009 90004 90005 Exterior Wall Material 90006 90002 Our house designs use different types of exterior material depending on the individual house plan and its architectural style. Some have vinyl siding, aluminum siding, brick, rock / stone, stucco, or a combination thereof. This is usually a personal decision between you and your builder, although you can submit a modification request.90003 90009 90004 90005 Exterior Wall Framing 90006 90002 Many of our house plans are designed with 2x4 exterior wall framing. However, some are 2x6 or concrete. The type of exterior wall framing you decide to use is not only a personal choice but could possibly be a requirement from your local building department.Many homes built in areas that have extreme weather conditions may require 2x6 framing. It is always best to check with the local building department to see what the requirements are before purchasing a plan. Keep in mind that if you fall in love with home plan that has 2x4 framing, it can always be modified to 2x6. 90003 90009 90004 90005 Roof Type 90006 90002 It's hard to believe, but there are all different kinds of roof type.From a gable roof to a hip roof, we have the style you're looking for. Although most of our customers do not narrow their search by roof type, we find that the ones who do are builders. 90003 90009 90004 90005 Roof Pitch 90006 90002 Many of our customers are not looking at whether or not their dream home plan has an 8:12 or 9:12 roof slope but some of our builders are.So unless you are building in a development that has specific requirements or perhaps your local building department has specific codes, we would leave this section blank. 90003 90009 .90000 House Plans | Find Your House Plans Today 90001 90002 Searching for House Plans 90003 90004 It's almost everyone's dream to reside in a modern home that offers a blend of absolute luxury and sophisticated living. Unfortunately, finding a ready-made house that meets your specific requirements can be a big challenge. You have to talk to several real estate agents as you move from one office to the next in search of the ideal home offering. On the face of it, this could be a long and protracted journey.90005 90004 The process of searching for modern house plans is now a click away thanks to our user-friendly online service. Whether you want a plan for a 500-sq. ft. home or a 4,000-sq. ft. condominium, you'll find that we make finding a house design easier than ever. All you have to do is to fill out the search form on our website by entering your preferred square footage. For customized results, you can filter your search by including the number of bathrooms, bedrooms, garage bays and stories.90005 90004 Moreover, you can customize any of the available plans to fit your lot and lifestyle needs. For instance, if you want an additional bedroom or a larger bathroom, our partner architects and designers can make these adjustments seamlessly at an affordable cost. 90005 90002 Types of House Plans 90003 90004 Family Home Plans works with various stakeholders in the industry to design different types of house plans to fit your budget and lifestyle needs. Our partner architects and home designers use highly advanced techniques to ensure that the plans conform to national building standards.Some of our most popular house plan styles include: 90005 90014 90015 A-frame house plans 90016 90015 Bungalow house plans 90016 90015 Cabin home plans 90016 90015 Coastal house plans 90016 90015 Craftsman house plans 90016 90015 Country house plans 90016 90015 French country house plans 90016 90015 Farmhouse plans 90016 90015 Mediterranean house plans 90016 90015 Modern house plans 90016 90015 Ranch house plans 90016 90015 Traditional house plans 90016 90015 Victorian house plans 90016 90041 90002 Why Choose Family Home Plans? 90003 90004 We offer a number of other benefits as well, including: 90005 90014 90015 User-friendly online search: Our user-friendly search service offers more than 30,000 different house plans drawn by highly experienced architects and home designers.The service is very easy to use, and it delivers fast results. 90016 90015 Customizable plans: Whether you want to add another room or you need an expanded living space, you'll find that our plans are highly customizable to suit your specific needs. 90016 90015 Price match guarantee: We guarantee the best price in the market with a promise to beat lower competitor prices for similar plans by five percent. 90016 90041 90004 At Family Home Plans, we strive to help thousands of aspiring homeowners turn their blueprint into reality.No matter your budget or preferences, you can always rely on our online search service to find the right house plan for your dream home. Visit our website and start your search today. 90005 90002 How to Choose the Right House Plan for Your New Build 90003 90004 Choosing a house plan that suits your needs, lifestyle and budget is a challenging task. When you consider other critical factors, like compatibility with neighboring houses and future marketability, this endeavor can be downright daunting.However, if you ask yourself all the important questions, eliminating unsuitable floor plans becomes much easier. 90005 90004 Before you choose your house design, consult our guide on how to find the right house plan for your new build. It makes the planning process go more smoothly if you know what to look for in a design. 90005 90062 What Size of Home Will Work Best for Your Family? 90063 90004 When deciding the appropriate size of your new house, keep the following considerations in mind.90005 90062 1. What Is Your Current Home Like? 90063 90004 To determine the right size for your future home, the first questions you should ask yourself are: 90005 90014 90015 How do I feel in my current home? 90016 90015 Does it feel too big or too small? 90016 90041 90004 Would you be more comfortable with additional rooms? Would you love if one of your walls was pushed back a foot? Make a list of the things you like and dislike about your current home and past homes to figure out what is most important to you.90005 90004 For example, do you like to host people for parties, but your current kitchen is too small to accommodate your guests? Would you like more children but feel like your current house is at full capacity? Or do all your children live elsewhere, and you have several empty bedrooms in the house? Do you work from home? Consider all of these things as you shop for the right-sized floor plans. 90005 90062 2. How Many Stories? 90063 90004 Do you mind having stairs in your home? If your health is good and walking up and down stairs is not a problem for you, you should consider two-story plans.90005 90004 Two-story designs with a master bedroom downstairs and all other bedrooms on the second floor are a popular choice among younger families. If you have an older relative in your household, the design you choose should have at least one additional bedroom on the first floor. Of course, if you'd rather not deal with any stairs at all, stick to single-level floor plans. 90005 90062 3. The Number of Bedrooms 90063 90004 The size of your family impacts how many bedrooms you need, as does your hosting schedule.How big is your family? Do you plan to have more children? Will you open your home to your aging parents? Would you like guest rooms? How many bedrooms you'd like will greatly affect the size of the home you'll need. 90005 90062 4. The Number of Bathrooms 90063 90004 What kind of bathrooms you would like and how many you need may be two different things. Would you prefer that the master bedroom has a spacious, luxurious bathroom? If you have multiple children, would you like them to each have their own bathroom? Would you like a bathroom for guests on your main floor? Must they all be full baths, or can a few be half baths? Your answers should give you a firm number for bathrooms.90005 90062 What Style House Will Fit Your Environment the Best? 90063 90004 Your location may determine the floor plan type that best suits you and your family. Single-family houses provide you with a backyard, giving you more room to play or relax. Attached homes, such as condos or brownstones in urban areas, can also meet the needs of families, although divided among multiple floors. Split-level plans refer to homes that have multiple floors where floor levels are staggered. You may want to find out which designs are common in the area where you want to buy.90005 90062 Choosing a Floor Plan 90063 90004 When looking over a house plan, ask yourself these questions. 90005 90062 What Improvements Does This House Offer Over Your Current One? 90063 90004 Beyond obvious things like more storage, bathrooms and bedrooms, find other ways a floor plan layout will improve your life. Perhaps the great room will provide more space for family activities or the office will allow you to spend fewer evenings at the workplace and more time with family. If the master bedroom is on the first floor, you will not have to spend as much time climbing stairs.A bigger garage could provide space for that boat you always wanted to buy. 90105 90005 90062 Will This Home Be the Right Size for You in Five or 10 Years? 90063 90004 No matter what life stage you're currently in, a house that's perfect for you now might be too big or too small down the road. A house with a flexible plan allows you to adapt rooms for new purposes as your needs change. If you have another child, you can convert a playroom into a new bedroom. If the home office comes with a bathroom, you can: 90005 90014 90015 Use the office as a bedroom for guests who stay overnight 90016 90015 Move in an elderly parent 90016 90015 Convert it to a first-floor master bedroom 90016 90041 90062 Does the Design Coordinate With the Site Where You Plan to Build? 90063 90004 Many people have a site chosen before they pick a house plan.This lets you compare the plan with the lot and picture where your future home will go on the lot and how it will sit. If your lot is deep and narrow, for instance, going with a shallow, wide home plan is probably not a good choice. Also, keep in mind your lot may be subject to regulations and zoning restrictions that could limit how tall your house can be, as well as how large or small. 90105 90005 90062 Do You Like the Window Placements for Your Location? 90063 90004 Will the placement of windows take advantage of good views? Which areas of the house will get light in the mornings and evenings? Make sure the windows in your floor plan will allow you to enjoy the best views, block undesirable ones, and put morning and afternoon light where you need it most.90005 90004 One of the greatest floor plan mistakes is not taking into account the position of the sun. In most cases, you can move or resize a window if needed, but you must retain the home's structural integrity and exterior appearance. These changes must be approved by a professional. 90005 90062 Will the House Fit in With the Surrounding Houses? 90063 90004 While you probably do not want to build a house exactly like those of your next-door neighbors, you should ensure your design harmonizes with others in the neighborhood.This is an important consideration whether it's a newer neighborhood or an older, established one. 90005 90004 If you plan to build in a subdivision, keep in mind that it may have a covenant that establishes acceptable styles for homes, so make sure to check their regulations before buying a plan. You should also give thought to your home's size relative to those of other houses in your neighborhood. A house that out-scales others in the neighborhood will look strange and out of place. 90105 90005 90062 Will the House Plan Require Extensive Changes? 90063 90004 All new-build house plans will need to go through various changes in order to comply with building codes, match your neighborhood's style or suit your tastes and needs.Changes like adding in garage stalls and changing the facade are generally straightforward, and home plan businesses often offer quotes to make such changes. 90005 90062 Should You Use a Custom Home Design? 90063 90004 You can, in theory, alter the dimensions of the entire house or individual rooms. You will pay more for customized plans, but you also get exactly what you want, a valuable tradeoff. 90005 90062 Are the Rooms Sized Appropriately? 90063 90004 When looking over your house plan layout, do not just focus on the sizes of the rooms think about each room in terms of its percentage of the house's total area.For instance, spacious master suites can occupy a fifth of a home's space, which is great if you use the master suite for more than just sleeping, like for reading or working out. 90005 90004 But if the master bedroom is a place you hardly spend any time in, think about changing the plan so you have more space in the area you will use the most. You could also shop for a house plan with a less-spacious master suite. 90105 90005 90062 Do You Value Amenities More Than Square Footage? 90063 90004 In general, the dollars you spend on a home either go toward amenities or space.Think about which is more valuable to you. You may be tempted to take whatever your home budget is and divide it by the average cost per square foot to give you the largest square footage you can buy. 90005 90004 Keep in mind that the average-square-footage cost will give you average finishes and amenities. If you want higher-quality amenities or finishes, you need to decrease your house size or increase your budget. 90105 90005 90062 Will the Openness of the Home Suit Your Decorating Tastes? 90063 90004 If you plan to decorate all the rooms in a similar fashion, you should have no problem with a floor plan that is more open.If you plan to use different colors and furniture styles in each room, consider going with a traditional, less-open plan that has separate rooms. Think about how your decorating preferences and furniture will go with the house plan you're considering. 90105 90005 90062 Are There Rooms Dedicated to Special Interests, Like Exercise or Hobbies? 90063 90004 As you work out the sizes and types of space you need, do not forget about the fun things. For instance, if you're an avid reader, do not forget to add a cozy book nook.If you want a workshop, consider adding another bay in your garage to accommodate it. 90005 90004 One new home design trend is to make an "activity center" where any member of the household can practice their hobbies. If your budget is tight, think about leaving your specialty space unfinished for the time being it's better than having to remodel the space later. 90005 90062 What Are Your Privacy Needs? 90063 90004 You'll also want to consider the amount of privacy you'll want, both from other members of the household and from neighbors.If you value privacy, look at options with U- or L-shaped designs these types often provide more privacy in urban and suburban environments. 90005 90004 Also, check the placement of the windows in your home plan to make sure they'll provide enough privacy from the yards and windows of your neighbors. Make sure any porches, patios or decks will meet your privacy needs. When it comes to outdoor privacy, critical considerations include: 90005 90014 90015 Lot type 90016 90015 Location 90016 90015 Landscaping 90016 90041 90062 Will the Plan Accommodate Your Furniture? 90063 90004 Make sure the floor plan you're considering can comfortably fit the furniture you have as well as any furniture you plan to buy.When you plan the size of each room, consider areas with seating and think about how the placement of furniture will influence the room's feel. Would you prefer two separate areas for seating or one bigger one? 90005 90004 You should also take measurements of your furniture to ensure there's enough room for walking around and for doors to swing outward. You also want to make sure the height of your furniture will not block any windows. 90105 90005 90004 There's probably no single plan that perfectly suits all your wants and needs.However, with the nearly countless plans available, you can come close if you have organized search methods. Then, you just have to make a few alterations, and you'll have your perfect home. 90005 90062 Remember to Keep Your Budget in Mind 90063 90004 Admit it part of you wants to build a home better and bigger than your wildest dreams. Before you become married to a single floor plan type, make sure you know the costs associated with your house layout. Work with a builder or contractor to figure out the costs while you work toward the plan that best fits your budget.90005 90004 There are features of a house you can do without, but you should never skimp when it comes to the basics, which include structural materials. Begin to prioritize your expenses by focusing on the things that are absolutely necessary and getting the highest-quality materials you can for them. Once the essentials are complete, only then will you have an idea of ​​how much money you can spend on all the other things. 90105 Keep in mind, you can always make improvements or renovations later.If your budget is tight, consider leaving non-essential rooms like entertainment rooms or special-interest rooms unfinished for now. 90105 90005 .90000 House Plan 65870 - Tuscan Style with 1421 Sq Ft, 3 Bed, 2 Bath 90001 90002 Info Sheet 90003 90004 90005 Reverse Plan 90006 90002 Front Elevation 90003 Photographs may show modified designs. 90004 90005 Reverse Plan 90006 90002 Lower Level 90003 90004 90005 Reverse Plan 90006 90002 Level One 90003 90004 90005 Reverse Plan 90006 90002 Alternate Level One 90003 90004 90005 Reverse Plan 90006 90002 Alternate Level One 90003 90004 90005 Reverse Plan 90006 90002 Level Two 90003 90004 90005 Reverse Plan 90006 90002 Rear Elevation 90003 Photographs may show modified designs.Image quality may be compromised. .90000 90001 Carriage House Plans | The House Plan Shop 90002 90003 90004 Plan 062G-0100 90005 90003 90007 About Carriage House Plans & Carriage House Floor Plans ... 90008 90009 Long ago, Carriage Houses, sometimes referred to as coach houses, were built as outbuildings to store horse-drawn carriages and the related tack. Some included basic living quarters above for the staff who handled the horses and carriages. Today's carriage house plans are more closely related to garage apartments and are often designed as detached garages with finished living space on the upper level.They have been modified from their original purpose to satisfy today's needs and are commonly used as guest houses, in-law suites, out-of-home offices, workshops, studios, rental property and vacation homes. In general, carriage house plans offer sheltered parking on the main level in the form of a garage and compact, yet comfortable, living quarters upstairs. Due to their small and efficient nature, carriage house plans are another alternative for some Cottages, Cabins, or Vacation home plans. 90010 90009 Just like their garage apartment cousins, carriage houses are available in a wide variety of sizes and architectural styles.The garage can vary from one bay to three or more bays, and the upstairs apartment can offer a simple studio or a more defined floor plan with a designated living area and bedrooms. Though most carriage house plans are two levels, some plans are only one level and feature a garage on one side of the structure and living quarters on the other resembling a cottage with an attached garage. One-story versions are ideal for aging relatives who prefer the freedom of independent living, but need to be close to those who can care for them if necessary.Whether one or two stories, garage apartments are well suited for college students who need a little privacy, and they also work well as a source of income when rented to tenants. Flexible and designed to accommodate a broad range of needs, a carriage house is a valuable addition to any home or other piece of property. 90010 90005 90014.

Отправить ответ

avatar
  Подписаться
Уведомление о
