Как начертить дом — пошаговая инструкция, особенности и рекомендации

19 Ноября, 2018
Разное
Natali Mikhaelis

Решили построить собственный дом? Подобный процесс является невероятно сложным, однако игра, безусловно, стоит потраченных свеч. Любое строительство должно начинаться с грамотной планировки здания. В XXI веке она может быть составлена на компьютере, листе бумаге или быть сделана в виде 3D-модели. Каждый из вариантов имеет как свои достоинства, так и недостатки. Однако в нашей статье мы поговорим о самом простом и надежном способе – составлении чертежей на бумаге. Так как же начертить дом?

Детали будущего макета

Прежде чем начать проектировать дом и переносить свои задумки на лист бумаги, необходимо определиться с некоторыми нюансами, которым будет или не будет соответствовать наше строение. Это делается для того, чтобы в ходе планирования архитектор не совершал слишком много ошибок, решив добавить, например, пару лишних комнат после того, как уже будет нарисована крыша.

Итак, чтобы начертить план дома самому на компьютере или на листе бумаге, необходимо учитывать следующие нюансы:

количество этажей, которые будут присутствовать в строении;
нужен ли санузел для второго и последующих этажей;
будет ли находиться под крышей мансарда;
предусмотрен ли в здании гараж;
какой должна быть крыша;
сколько будет комнат;
будет ли подвал.

И это лишь основные нюансы, которым должен следовать архитектор при планировке дома. В последующем у вас могут возникнуть и другие вопросы во время планировки: нужен ли дому балкон, терраса, лоджия и так далее.

Определяемся с площадью

Если вы решили начертить дом правильно, то вам необходимо заранее прикинуть общую площадь помещения, которая напрямую зависит от количества потенциальных жильцов. По современным строительным меркам на одного человека должно выделяться не менее 12 квадратных метров свободного пространства. Этот показатель может быть и больше, если финансы вам позволяют построить большой дом. Поэтому во время проектировки сначала необходимо рассчитать минимальное количество свободного пространства, которое вам понадобится. Например, ваша семья состоит из 5 человек, соответственно минимальное количество свободного места должно составлять 60 квадратных метров. Делим это число на количество желаемых комнат – гостиная, три спальни, кухня и ванная комната. То есть средняя площадь комнат должна равняться минимум 10 квадратным метрам. В этом случае всем членам вашей семьи будет в доме комфортно.

Рисуем периметр

Наконец, можно приступать к проектированию. Если вы хотите начертить план дома на компьютере, а не на листе бумаге – то это ваше право. Современные технологии позволяют значительно быстрее и эффективнее рисовать чертежи, ведь в случае ошибки достаточно будет просто нажать кнопку отмены, а не перерисовывать план на новом листе или долго стирать графит ластиком. Если же вы все-таки решили действовать по старинке, то рекомендуется взять большой лист бумаги, чтобы у вас не возникло проблем с нехваткой места. В этом случае лучше перебор, чем недобор.

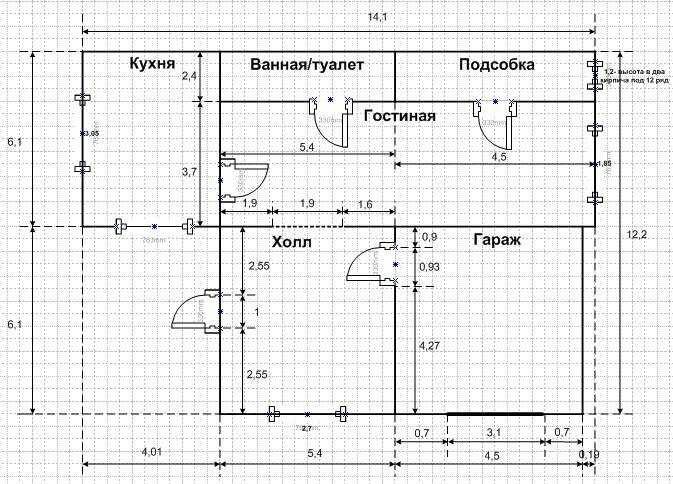

Итак, для начала необходимо начертить периметр дома. Он должен учитывать общую площадь помещения и расположение входной двери. Подобный этап работы необходимо проводить с предельной аккуратностью, поскольку даже малейшая ошибка в расчетах может привести к непригодности всего чертежа для планирования. Чтобы вам было удобно, рекомендуется подобрать правильное масштабирование. При использовании ватмана будет вполне уместно взять за 1 метр реального пространства 10 сантиметров нарисованного. Если же вы проводите работу на листе формата А4, то этот показатель уменьшается вдвое. Если вы решили спроектировать еще и второй этаж, то делайте это на отдельном листе бумаги, чтобы не запутаться. Только обязательно подпишите чертежи.

Чертим внутренние стены

Как начертить проект дома, чтобы потом не возникло проблем при постройке? Грамотно расположите все межкомнатные стены в помещении. Данный этап планирования подразумевает схематичное изображение всех комнат путем нанесения на чертеж межкомнатных перегородок – внутренних стен. Не забудьте во время этого процесса учитывать общую площадь дома и площадь каждой комнаты по отдельности. Например, если вы хотите построить ванную комнату с площадью 8 квадратных метров, то на рисунке она должна выглядеть как прямоугольник со сторонами 4 и 2 или 3,2 и 2,5 сантиметра.

Также многие забывают о включении в чертеж небольших помещений, таких как подсобка для стиральной машинки, кладовая или помещение для газового котла, в результате чего потом приходится переделывать весь рисунок. Поэтому рекомендуется перед планировкой межкомнатных перегородок составить список всех комнат на листе бумаги.

Окна и двери

Чтобы начертить дом самому, вовсе не обязательно несколько лет учиться в высшем учебном заведении на архитектора. Достаточно лишь следовать инструкции, которую мы вам предоставим. Итак, после нанесения на чертеж всех стен необходимо правильно изобразить входную и межкомнатные двери, а также нарисовать окна. Двери могут отличаться размером, и это необходимо указать в планировании. Например, входная дверь значительно превосходит в размерах ту, которая ведет в туалет.

Дверь нарисовать очень просто. Достаточно будет стереть резинкой часть стены, нарисовать небольшую линию, перпендикулярную стенке, после чего соединить край с другой стеной, тем самым схематично показывая, как именно будет открываться дверь. Окна же рисуют еще проще. Нужно лишь провести две полоски на краях стены, как будто вы изображаете отрезок на прямой.

Детали интерьера

Как сделать на чертеже дома несколько объектов интерьера? Если вы используете программу на компьютере, то достаточно будет найти вкладыш с шаблонами и перетащить нужные из них на рисунок. В остальных случаях придется изобразить все вручную. Можно использовать те же самые шаблоны, нарисовав их на листе бумаги. Особое внимание в этом случае стоит уделить санузлу, поскольку унитаз, раковина и ванна должны располагаться в непосредственной близости к канализации. Чем компактнее вы их расположите, тем меньше труб придется потратить при строительстве. Не обязательно, чтобы детали были нарисованы профессионально. Главное, чтобы вы сами понимали, что и где находится.

Рисуем мебель

Как начертить чертеж дома, чтобы получить от него максимальное представление будущей постройки? Попробуйте добавить еще несколько объектов, например: диван, обеденный стол, книжный шкаф и так далее. Так вы сможете понять приблизительные масштабы вашего дома, а также будете знать, какую мебель вам придется закупить в будущем. Не стоит вдаваться в мелкие детали слишком подробно, поскольку они будут лишь мешать чертежу. Достаточно будет схематично изобразить телевизор в виде небольшого прямоугольника, который стоит на прямоугольнике чуть побольше – столе.

Планировка двора

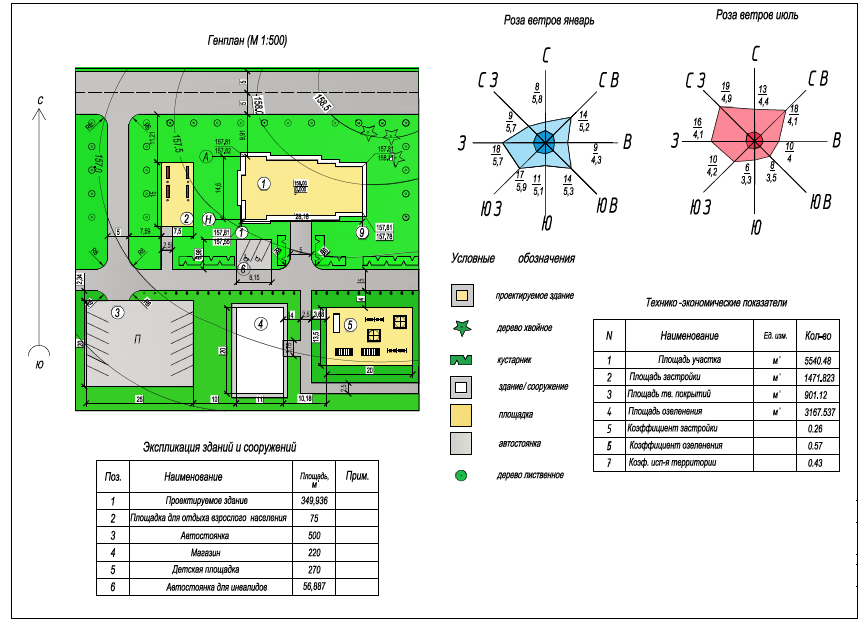

После того как вам удалось начертить схему дома, переходим к следующему этапу планирования – чертежу дворовой местности. Для этого не потребуется использовать большое количество подробностей. Достаточно будет обозначить подъездную дорожку для машины, крыльцо и гараж. Однако не забудьте соблюсти все пропорции с вашим домом и учесть общую площадь участка, чтобы во время строительства вам хватило места.

Подписываем название комнат

Если вы решили начертить проект дома на компьютере, то для этой цели достаточно будет выбрать вкладку с текстовым окном и установить необходимый шрифт. В случае ручной работы лучше всего воспользоваться черной гелевой ручкой. Необходимо подписать назначение каждой комнаты, чтобы планом было удобно пользоваться не только вам, но и людям, которые будут на вас работать. Однако чтобы надписи не занимали большого объема на листе бумаги, рекомендуется использовать аббревиатуры, например, ТК – туалетная комната.

Раскрашиваем комнаты

После нанесения надписей закрашиваем предметы мебели и бытовые объекты фломастером, чтобы они как-то выделялись и отличались друг от друга. Для шкафа и деревянного обеденного стола лучше всего использовать коричневый цвет, а крыльцо можно закрасить серым, поскольку в большинстве случаев оно будет выложено плиткой или залито цементом. Лужайка с травой штрихуется зелеными полосами, а для окон идеально подойдет голубой цвет.

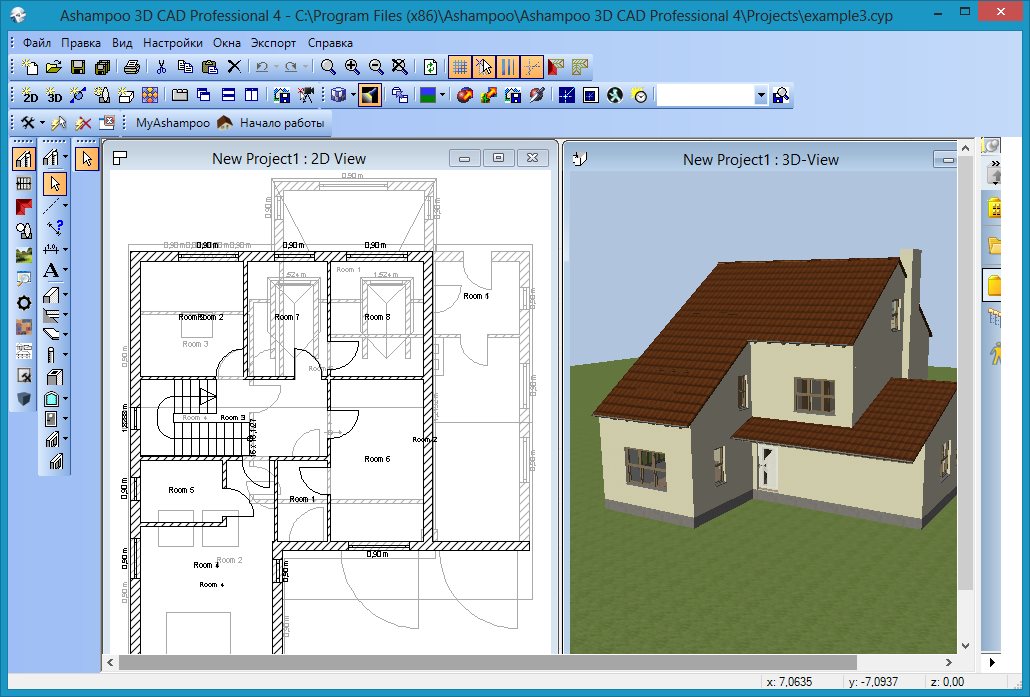

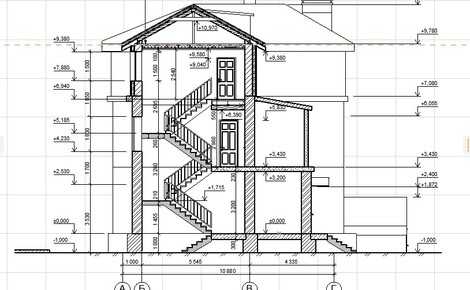

Как начертить дом в программе

Безусловно, крупные строительные компании на сегодняшний день используют специальные компьютерные программы, предназначенные для проектировки домов. Все они имеют не только различные функции и интерфейс, но и сложность использования, поэтому для новичка рекомендуется выбрать что-нибудь попроще. Внизу вы найдете список наиболее актуальных программ, позволяющих с легкостью спланировать практически любой дом по заданным параметрам.

Google Sketch Up. Отличительной чертой программы является ее универсальность и возможность добавлять к проекту самые различные детали. В ней вы сможете не только составить чертеж, но и увидеть реалистичное 3D-изображение того здания, которое хотите построить, используя для макета различные материалы. Чтобы новичку было легче разобраться с компьютерной программой, в нее было загружено большое количество обучающего материала. Современный дизайн позволяет добавлять к макету огромное количество мельчайших элементов, которые были разработаны другими пользователями, например старинный стул или эксклюзивный диван.
Floor Plan 3D. С помощью данной разработки можно за считаные минуты сделать планировку частного дома. Также в качестве дополнительной функции имеется возможность просмотреть трехмерную модель получившегося изображения. Еще в программе вы найдете огромное количество разнообразных мелочей, которые позволят обставить интерьер будущего дома, как вам только вздумается. С помощью Floor Plan 3D вы также сможете подсчитать необходимое количество строительного материала и финансовые расходы.
Autodesk. Пожалуй, это самая известная программа в своем роде. Большинство профессиональных архитекторов и планировщиков-любителей используют именно ее, поскольку она отличается удобным интерфейсом и огромным количеством функций. Отличительной чертой данной разработки является возможность работать сразу с несколькими файлами. А важнейшее положительное качество программы – возможность создавать объекты произвольной формы, что позволяет полноценно использовать во время проектирования свою фантазию. Причем имеется возможность незамедлительно просмотреть созданный объект в 3D.

Это далеко не полный перечень программ, которые используются для планирования домов, однако их функций вполне должно хватить большинству архитекторов. Они идеально подойдут для планировки как загородного дома, так и небольшой квартиры в центре города.

Заключение

В завершение хотелось бы поделиться с вами небольшим обучающим видеороликом, в котором мужчина также доходчиво объясняет, с чего лучше всего начать планировку дома, и показывает все на примерах. Подобная информация будет полезна новичкам, однако и профессионалы могут воспользоваться ей, чтобы закрепить свои знания.

Как видите, чтобы начертить дом своими руками, вовсе не обязательно обладать талантом к проектированию и особыми знаниями. Достаточно будет взять лист бумаги и карандаш, после чего следовать инструкции, приведенной в нашей статье. Самое главное, что должен учитывать проектировщик во время составления чертежей, – соблюдение всех необходимых пропорций. Даже малейшая ошибка может привести к тому, что линии не сойдутся, а места для другой комнаты не хватит. Поэтому обязательно используйте линейку и выберите для себя определенное масштабирование. В этом случае составить качественный план дома не составит труда.

Как сделать дизайн-проект самостоятельно: советы по планировке квартиры

Ремонт начинается с подготовки и тщательного анализа: что хотелось бы видеть в квартире, как сделать интерьер удобным для всех жильцов. После анализа делают обмеры комнат.

Когда есть размеры всех помещений, можно переходить к следующему этапу: планировке и составлению чертежей.

Определить несущие стены

Для перепланировки нужно знать, где в квартире стоят несущие стены, а где — перегородки. Несущие конструкции нельзя сносить, а делать проёмы в такой стене можно только с разрешения инстанций.

Тип конструкции прорисован в инженерном плане. Взять его можно в ТСЖ, если дом старый. Для квартиры в новостройке инженерный план заказывают у строительной компании.

Другой вариант — заказать разовую консультацию у дизайнера-архитектора или специалиста с инженерным образованием. Он оценит, какие стены можно сносить, где и какие проёмы разрешено делать.

Нарисовать планы по сносу и возведению стен

Когда будет понятно, какие стены можно трогать, на планах нужно указать варианты перепланировки. А ещё выделить конструкции, которые менять нельзя.

Так выглядят профессиональный план сносимых перегородок.

Изображение предоставлено студией E2ARTПлан возводимых перегородок, сделанный профессионалом. Изображение предоставлено студией E2ARTПланы по сносу и возведению можно сделать на основе техплана из БТИ. Изображение предоставлено студией E2ART

Большинство изменений в планировке нужно согласовывать с инстанциями. На согласование уходит минимум четыре месяца. Этот срок необходимо учитывать, планируя ремонт.

Составить план расстановки мебели

Дальше на плане с новой планировкой и размерами комнат распределяется мебель. Здесь нужно ориентироваться на ответы в анкете. В планировке сразу учитывают зоны и реальные размеры объектов.

Мебель можно вырезать из бумаги, указывая размеры каждого объекта. Более точный план расстановки можно сделать в виртуальном планировщике: например, в приложении Planoplan или Planner 5D.

На этом этапе не нужны конкретные модели, их подбирают на этапе визуализации. При составлении планировки важны только размеры.

Когда мебель обозначили на плане, её расстановку нужно отметить на полу: мелом или малярным скотчем. Так можно будет пройтись по квартире и понять, не мешает ли что-нибудь.

Планировочное решение, которое сделали в профессиональной студии E2ARTТакой план с обмерами и расстановкой мебели можно составить самостоятельно в программе Planoplan. Изображение предоставлено студией E2ART

Нарисовать план электрики

На плане электрического оснащения нужно указать светильники, розетки и выключатели. План электрики составляют только после того, как точно определили расположение мебели.

К отдельным зонам подводят своё освещение. Даже если комната не поделена на зоны, не нужно ограничиваться только верхним общим светом. Бра на стенах, декоративная подсветка, световые акценты на предметах помогают менять интерьер комнаты в соответствии с настроением.

Пример декоративной подсветки на балконе. Изображение предоставлено студией E2ART

Разные приборы дают свет разной мощности. Количество и тип светильников зависит от площади комнаты: их поможет рассчитать консультант в магазине.

Около бытовых приборов и оргтехники должны стоять розетки. Рассчитать необходимое количество розеток можно, ориентируясь на количество электрических приборов. Лучше сразу закладывать на пару розеток больше в каждой точке, чтобы в будущем не пришлось покупать переходники и сетевые фильтры.

На плане электрики нужно указать, на каком расстоянии от пола, стен, углов и мебели должен стоять выключатель или розетка. В противном случае может оказаться, что розетка стоит за шкафом, а выключатель — за спинкой кровати.

Так выглядит план электрики: светильники расставляются в зависимости от расстановки мебели. Изображение предоставлено студией E2ART

Сделать план напольных покрытий

Схематично указать типы напольных покрытий в каждом помещении. Из чертежа должно быть понятно, откуда начинать раскладку и в каком направлении класть материал. Здесь же стоит продумать, как будут выглядеть стыки разных материалов.

На этом же этапе можно рассчитать количество и тип отделочного материала.

На плане полов можно сразу указать конкретные модели покрытий.

Изображение предоставлено студией E2ART

Составить план потолков

Такой план особенно нужен, если планируют возводить многоуровневые конструкции, делать ниши на потолке.

На плане отмечают, где возводить конструкции, прописывают точные размеры: высоту потолка, диаметр радиальных конструкций, длины сторон в угловых конструкциях.

Из плана потолков должно быть понятно, где возводить конструкции. Изображение предоставлено студией E2ART

Продумать развёртки стен

Развёртки необходимо начертить для стен с архитектурными конструкциями: дверными проёмами, арками, нишами. Ещё такие планы нужны для обозначения расстояния выхода коммуникаций: труб, электрощитов.

На плане нужно указать точные размеры самих конструкций и расстояния до стен, углов, объектов.

Развёртки рисуют также для стен с отделкой керамической плиткой, панелями и другими отделочными материалами, которые нужно раскладывать.

Чертёж поможет понимать, откуда начинать раскладку, в каком направлении должен лежать материал.

Пример развёртки стен в прихожей. На общем плане номерами обозначают углы. На развёртках каждой стены указывают, от какого до какого угла она идёт. Изображение предоставлено студией E2ART

Полный список технической документации

В результате должна получиться папка со следующими чертежами:

план с размерами каждого помещения. Это технический план БТИ с исправлениями, которые вносят после самостоятельных обмеров;
план демонтажа лёгких конструкций;
план монтажа новых перегородок с размерами помещений;
план расстановки мебели с размерами каждого объекта;
план электрики;
планы полов и потолков;
развёртка стен в санузлах с расстояниями до сантехники, оборудования и мебели;
развёртки стен с оконными и дверными проёмами, сложными конструкциями и раскладкой материалов.

Для установки кондиционеров, отопительных приборов и вентиляции лучше составлять отдельные чертежи.

Зачем нужны детальные планы

Составление планировок и чертежей — самый трудоёмкий этап в составлении дизайн-проекта. Но чем тщательнее продумать планировку, тем меньше вопросов будет возникать во время ремонта и меньше ошибок будет сделано.

Если с чертежами не будет работать строительная бригада, то все заметки можно делать от руки с условными обозначениями для себя. Если планируют нанимать мастеров, планы должны быть максимально чёткими, чтобы не было разночтений.

После того как будут проработаны все размеры, можно выбирать конкретные предметы интерьера и делать визуализации.

Как измерить и начертить план этажа, как профессионал, за 9 простых шагов • Обсуждение вдохновенного дизайна

Главная » Публикация в блоге » Дизайн » Как сделать » Как измерить и нарисовать план этажа, как профессионал, за 9 простых шагов

Дизайн, инструкции ·

Нужен совет, как измерить и нарисовать план этажа? Узнайте, как нарисовать план этажа, как профессионал, за 9 простых шагов.

Обратите внимание: Этот пост может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить небольшую комиссию без дополнительной оплаты для вас. Пожалуйста, прочтите мое полное раскрытие здесь.

Как измерить и нарисовать план этажа

Содержание

Когда я пошел в школу дизайна, мой любимый профессор снова и снова повторял, что план этажа был дорожной картой для вашего дизайна.

Она сказала, что прежде чем вы сможете добраться до «красивого» , вы ДОЛЖНЫ изложить план.

Если вы следили за мной, то знаете, что я твердо верю в важность плана этажа. Крайне важно убедиться, что ваша мебель имеет правильный размер, а транспортный поток эффективен.

Независимо от того, делаете ли вы полный ремонт комнаты или просто ищете новый диван , этот пост для вас!

Этот пост посвящен тому, как измерить и нарисовать план этажа.

Как нарисовать простой план этажа?

Эти 9 шагов помогут вам составить простой план этажа:

Начертить эскиз помещения
Измерить общую длину и ширину
Измерить остальные стены
Измерение дверных проемов и других входов
Измерение высоты
Определение размера окон
Измерение архитектурных особенностей
Указание местоположения препятствий
Поделитесь своими измерениями или создайте САПР самостоятельно

Включите JavaScript для просмотра содержимого

Как нарисовать план этажа

Убедитесь, что ваша металлическая рулетка имеет длину не менее 25 футов (40 футов лучше). Этот размер позволит вам измерить общую ширину и длину комнаты .

купить на Amazon

Всегда полезно иметь друга , который поможет вам измерить . Измерение будет более точным, когда двое могут держать ленту прямо.

Вы также можете использовать лазерный измерительный инструмент, но вам понадобится рулетка для более коротких участков, окон и дверей.

купить на amazon

Как нарисовать план этажа Шаги

1. Нарисуйте эскиз вашего помещения

Первый шаг — начертите на графике или на чистом листе бумаги все архитектурные детали вашего помещения. . Это включает в себя окна, дверные проемы, камины, проемы и т. д. Это не должно быть произведением искусства или идеально масштабироваться.

Для начала быстрый эскиз поможет, если у вас нет распечатанных планов помещения! Вся эта информация поможет создать дизайн с элементами, которые идеально впишутся в ваше пространство. (см. ниже)

Вы можете нарисовать его карандашом, чтобы потом легко стереть! Важнее, чтобы ваши измерения были точными. (см. ниже)

2. Измерьте общую длину и ширину

С помощью рулетки измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого. Начните с измерения общей ДЛИНЫ и ШИРИНЫ комнаты.

Позже мы добавим меньшие размеры. Меньшие измерения добавятся к нашей общей ширине и длине.

3. Измерьте остальные стены

Далее Измерьте оставшиеся стены так же, как вы измерили первую. В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше.

*** Не забудьте включить в эскиз каждую стену! ***

4. Измерьте дверные проемы и другие входы

Измерьте дверные проемы и другие входы в помещение. Обратите внимание, открывается ли дверь в комнату или наружу.

Не забудьте измерить расстояние от всех проемов до коридоров и открытых арок! (см. компьютерную визуализацию ниже)

5. Измерьте высоту

Измерьте высоту комнаты от пола до потолка и включите высоту ключевых отверстий, если они будут влиять на планировку.

6. Измерьте окна

Определите размер окон, измерив оконную раму от внешнего края до внешнего края.

Обязательно укажите расстояние от окна (с каждой стороны) до угла стены (или следующего окна или проема).

7. Измерение

архитектурных особенностей

Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.

Запишите и измерьте высоту и ширину всего, что вам нужно для решения проблемы.

Окна (ширина, высота и высота от пола)
Двери (ширина и высота двери)
Розетки и выключатели
Светильники для возвратного воздуха
Высота потолка

9. Укажите расположение любых препятствий0097

Наконец, обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, покрытия для электрических проводов и водопроводных труб, а также открытые трубы.

Этот шаг необязателен, но рекомендуется, если есть какие-либо «препятствия», которые могут повлиять на дизайн.

Следующие шаги

9. Поделитесь своими измерениями

Если вы переходите на eDesign или работаете с дизайнером, вы можете сфотографировать план этажа с измерениями или отсканировать его, чтобы отправить по электронной почте и поделиться своими измерениями.

Для домашних мастеров

Если вы хорошо разбираетесь в компьютерах, вы можете зайти на веб-сайт ICOVIA и создать изображение своего плана этажа, как показано ниже.

Вы также можете использовать БЕСПЛАТНЫЙ планировщик помещений на веб-сайтах Westelm или Bassett Furniture.

После измерения вы можете использовать заселенную мебель для планирования пространства в масштабе . В приведенном ниже видео показано, как создать план этажа в программе Bassett.

Это очень просто, и вы можете сохранить свой план этажа после создания учетной записи. Это позволит вам вернуться к плану этажа, когда вы настроите свой дизайн.

Чтобы было еще проще, я создал PDF-файл для загрузки, который вы можете распечатать и следить за ним во время измерения. Просто добавьте свое имя и адрес электронной почты, чтобы получить доступ к удобному руководству.

Полезные советы, которые следует помнить при планировании пространства:

Обеспечьте расстояние от 30 до 36 дюймов между крупными предметами мебели (если это позволяет ваша гостиная), а если нет, то не менее 18–24 дюймов.
Убедитесь, что расстояние между сиденьями составляет не менее 3,5 футов и не более 10 футов.
По возможности диваны никогда не должны быть вровень со стеной. Вытяните его на 3-5 ″ и дайте немного передохнуть.
Журнальный столик должен быть не менее половины длины дивана и не более чем на 4 дюйма выше или короче верхней части подушек сиденья дивана.
Расстояние от 16 до 18 дюймов — идеальное расстояние между диваном и журнальным столиком.
Ковер должен быть достаточно большим, чтобы на него можно было положить по крайней мере передние ножки дивана и все стулья.
Приставные столики не должны быть глубже глубины дивана, а приставной столик должен располагаться достаточно близко, чтобы можно было легко поставить напиток. Обычно это 2-3 дюйма от высоты руки.
Акцентные стулья должны иметь расстояние около 42 дюймов (согласно размеру вашей комнаты) между набором акцентных стульев для гостиной, чтобы можно было разместить небольшой стол посередине. Для маленькой комнаты просто поставьте стулья рядом.
При соединении дивана и акцентных кресел выберите высоту сиденья, которая находится в пределах 4 дюймов друг от друга.
Убедитесь, что консоль имеет такую же высоту или на несколько дюймов короче спинки дивана. В идеале он также должен иметь около 6 дюймов свободного пространства с обоих концов.
Расстояние между телевизором и диваном должно быть около 7 футов, а оптимальная высота центра экрана должна быть на 30 дюймов выше самого низкого сиденья в комнате.

Булавка на потом

Совет по доставке мебели

Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть как минимум на 4 дюйма меньше размера прохода. Это позволит вам или доставщикам мебели легко перемещать ее

Совет профессионала: Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и быть не менее чем на 4 дюйма меньше размеров прохода. Это позволит вам или людям, занимающимся доставкой мебели, легко перемещать ее.

Это просто базовое руководство, которое поможет вам начать работу на этапе планирования дизайна. Я надеюсь, что этот пост поможет вам спроектировать дом, который вы полюбите!

Помните, что это только первый шаг на пути к дизайну!

Хорошего дня, полного единорогов и радуг!

xo Николь

Этот пост посвящен тому, как измерить и нарисовать план этажа.

А теперь ваши мысли:

Дайте мне знать…

Что мешает вам начать свой следующий дизайн-проект?

Комментарий ниже: ))

15 ресурсов мебели для гостиной Walmart (вы будете шокированы, они такие доступные)

Как нарисовать план этажа вручную (пошаговое руководство)

Программное обеспечение для проектирования планов этажей позволяет архитекторам и домовладельцам легко составлять свои планы. Но некоторые все же предпочитают рисовать голыми руками. Если вы относитесь к этой категории, вам не о чем беспокоиться. Мы прикроем вашу спину.

Кому нужен план этажа?
Вы хотите построить дом или продать дом? Планы этажей необходимы для лучшего представления проекта здания, предлагаемого для строительства или продажи.
Если вы собираетесь построить дом или отремонтировать его, самостоятельное составление плана этажа поможет вам лучше представить свой проект архитектору. Это дает архитектору или строителю полное представление о том, чего вы хотите.
Агенту по недвижимости может показаться, что на составление плана этажа уходит немного времени, но он лучше убеждает покупателей, чем фотография.
Когда вы размещаете план дома вместе с фотографиями интерьера и экстерьера здания при маркетинге, это дает больше результатов. Вы должны не торопиться, чтобы нарисовать план этажа. И делать это руками намного проще, если у вас нет предварительных знаний.

Почему некоторые люди предпочитают рисовать свои планы этажей вручную
Во-первых, программное обеспечение для проектирования не так просто понять. Одно дело — уметь рисовать план, а другое — уметь пользоваться программным обеспечением. Похоже, что большинство программных пакетов были разработаны так, чтобы быть удобными для непрофессиональных пользователей, но многие по-прежнему считают их сложными в использовании.
Во-вторых, многие программы будут стоить вам несколько долларов. Они могут показаться бесплатными, но вам все равно нужно платить, чтобы разблокировать определенные функции. Эти два фактора являются основными причинами, по которым некоторые люди предпочитают рисовать планы этажей своими руками. А в других случаях они предпочитают покупать готовые проекты домов.

Необходимые инструменты для рисования плана этажа
Архитектурный масштаб
Регулируемый треугольник
Т-образный квадрат
Механические карандаши и грифели
Ластики
Компас
Шаблон символа
Малярная лента
Универсальный нож
Большой плоский стол
Длинная металлическая линейка
Калька
Рулетка

Пошаговое руководство по рисованию плана этажа вручную
1. Измерьте комнату
С помощью рулетки измерьте углы комнат. Если есть плинтус, проложите ленту поверх плинтуса. Но если таковой нет, протяните свою ленту по полу. Вы можете попросить о помощи и попросить кого-нибудь подержать другой конец ленты, чтобы повысить точность.

2. Добавьте размеры к черновому эскизу
Здесь можно просто использовать карандаш и чистый лист бумаги. Запишите размеры вашей комнаты в бесплатном эскизе. Для прямоугольных комнат запишите размеры рядом с соответствующими стенами.
Если в комнате есть шкафы и скошенные углы, укажите их размер в нужном месте. Фесты или дюймовые измерения должны быть записаны как 15̎ или 15′, а метрические измерения как 5,2 м или 5,25 м.

3. Эскиз в масштабе архитектора
В планах домов обычно используется масштаб от ¼ дюйма до одного фута. Они часто представлены как 1/4̎: это означает, что вы рисуете четверть дюйма, чтобы представить один фут реального дома. Использовать архитектурный масштаб несложно. Например, если вам нужно нарисовать внешнюю или внутреннюю стену длиной 30 футов, выполните следующие действия.
Нанесение архитектурного масштаба на бумагу или график
Рядом с нулевыми отметками на шкале сделайте небольшую отметку карандашом на бумаге. Сделайте такую же отметку на бумаге на 30 баллов по шкале 9.0049
Затем используйте линейку, чтобы провести линию по двум меткам
Нарисованная вами линия должна иметь длину 7,5 дюймов, что соответствует 30 футам реального дома. На этом этапе важна точность. Измерьте все линии правильно.

4. Чертеж
Положите лист бумаги размером 24 на 36 на рабочую поверхность. Самый длинный край должен быть горизонтальным. Сохраните правый нижний угол для основной надписи, которая должна содержать название вида, масштаб, название дома, имя дизайнера и дату. Дата очень важна, потому что строителю, проектировщику или покупателю легче узнать, когда план был составлен или отредактирован.

5. Наружные стены
Пришло время определить форму и размеры дома. Для простоты мы будем использовать прямоугольную форму, которая является основной формой. Стандартно иметь дверь на нижней стороне листа. Но если ваш дом имеет другую форму, вы можете изменить ее и нарисовать то, что у вас есть. Выполните следующие шаги для начала;
Нарисуйте общий размер первой стены с помощью линейки, карандаша и архитектурного масштаба до пересечения с другой стеной
Следующая стена должна быть нарисована в Т-образном угольнике и масштабе архитектора. Продолжайте, пока не нарисуете внутренние каркасные стены здания
.
Затем нарисуйте внешний каркас. Допустим, вы кадрируете с 2 на 6; ваш внешний вид будет толщиной 5,1/2 дюйма

6. Внутренние стены
Если вы используете 2 на 4 для внутренних стен, фактическая толщина будет 3,1/2 дюйма. Это потому, что они проходят на полдюйма как по ширине, так и по толщине. Если в доме есть лестничные клетки, нарисуйте вокруг них стену, чтобы их можно было визуализировать как комнату. Не все лестничные клетки окружены стеной. Если ваш подпадает под категорию тех, которым не нужна стена, вы можете просто нарисовать пунктирные линии разлома, чтобы отметить область.

7. Добавьте двери и окна
Ваш план настроен для окон и дверей. Но прежде чем рисовать двери и окна, заморозьте шкалу, чтобы определить их положение. Расположение двери должно быть отмерено от центра размещения стены. Двери обычно 2 фута 8 дюймов. Что касается окон, необходимо соблюдать разумное расстояние и размер. Они также измеряются от центра стены. Затем пометьте комнаты в центре — пометьте везде, включая открытые шкафы и вход.

8. Добавьте бытовые приборы, приспособления и сантехнику
Вы можете либо использовать символы в шаблонах чертежей для представления ваших приборов и приспособлений, либо просто использовать линии. Поскольку нижние кухонные шкафы обычно имеют глубину 2 фута, покажите их сплошными линиями. Что касается верхних шкафов, которые обычно имеют глубину 1 фут, изобразите их пунктирными линиями. Холодильники и плиты также следует рисовать сплошными линиями или маркировать. Сантехника выполнена по тому же принципу.

9. Добавьте электрические символы
Символы для выключателей, настенных выключателей, настенных светильников и дверных звонков должны быть помещены на свои места. Так как ваш вид сверху, монтируемые светильники, такие как потолочные светильники и дымовые извещатели, должны быть нарисованы на полу, прямо под местом их крепления.

10. Поверхность пола
Укажите тип пола в каждой комнате. Хотите ли вы один тип напольного покрытия для всех комнат или разные типы, просто обозначьте пол в комнате. Имейте в виду, что не рекомендуется использовать более двух типов полов в доме, так как это нарушит поток. Тип напольного покрытия будет обозначен шкалой, например, 1/4 ̎ плитки поверх 1/2 ̎ фанерного основания.

11. Начертить размеры
Добавить размеры на план этажа; это надо делать основательно. Ничто не должно оставаться без весов. Должны быть размеры для комнат, шкафов, глубины шкафа, расстояния от стены до задней части унитаза, размеров ванн и расстояний от стен до края любого прибора или приспособлений. Вдоль каждой наружной стены должна проходить одна размерная линия для оконных и дверных проемов.

12. Добавить мебель
Мебель не нужна, если вы планируете строительство, но она должна быть включена в проектный план. Таким образом, ваш покупатель будет уверен, что места хватит для всех комнат.

13. Уборка
Теперь пришло время закончить план этажа и привести его в порядок. Стереть все ошибки. Затемните линии, чтобы показать их правильно, используя линейку, а не свободную руку, чтобы избежать дальнейших ошибок.

Как начертить дом — пошаговая инструкция, особенности и рекомендации

Детали будущего макета

Определяемся с площадью

Рисуем периметр

Чертим внутренние стены

Окна и двери

Детали интерьера

Рисуем мебель

Планировка двора

Подписываем название комнат

Раскрашиваем комнаты

Как начертить дом в программе

Заключение

Похожие статьи

Как нарисовать театр карандашом поэтапно для начинающих на примерах кукольного и оперного театра

Как сварить мангал своими руками: размеры, советы мастера

Разборка холодильника: инструкции и рекомендации. Ремонт холодильника своими руками

Рисунки в тетради в клеточку: от простого к сложному

Снасти на карпа своими руками: разновидности, особенности монтажа

Детские рисунки: осенний пейзаж

Как сделать дизайн-проект самостоятельно: советы по планировке квартиры

Определить несущие стены

Нарисовать планы по сносу и возведению стен

Составить план расстановки мебели

Нарисовать план электрики

Сделать план напольных покрытий

Составить план потолков

Продумать развёртки стен

Полный список технической документации

Зачем нужны детальные планы

Как измерить и начертить план этажа, как профессионал, за 9 простых шагов • Обсуждение вдохновенного дизайна

Как измерить и нарисовать план этажа

Как нарисовать простой план этажа?

Как нарисовать план этажа Шаги

1. Нарисуйте эскиз вашего помещения

2. Измерьте общую длину и ширину

3. Измерьте остальные стены

4. Измерьте дверные проемы и другие входы

5. Измерьте высоту

6. Измерьте окна

7. Измерение

9. Укажите расположение любых препятствий0097

Следующие шаги

9. Поделитесь своими измерениями

Для домашних мастеров

Полезные советы, которые следует помнить при планировании пространства:

Булавка на потом

Совет по доставке мебели

xo Николь

А теперь ваши мысли:

Похожие сообщения:

15 ресурсов мебели для гостиной Walmart (вы будете шокированы, они такие доступные)

Как нарисовать план этажа вручную (пошаговое руководство)
