Запуск конструктора-планировщика

1. Поэтажная планировка каркасного или брусового дома

Предлагаемые на нашем сайте проекты домов предусматривают три основных варианта разделения по уровням: 1) одноэтажный коттедж; 2) дом с мансардой; 3) дом с полноценным вторым этажом. При работе с планировщиком мансардные брусовые строения следует рассматривать как двухэтажные, при этом выбор планировки нужно производить с учетом площади мансарды, а расстановку мебели — с учетом покатых потолков.

С помощью планировщика можно нарисовать план-схему будущего дома, на которой будут отображены окна, отдельные помещения, лестница, двери. Инструменты для переноса этих объектов на план расположены во вкладке «Планировка».

Инструменты для создания планировки дома

Функциональная схема для каркасных и брусовых домов может выполнятся по вашему усмотрению. Определенных нормативов и правил по планировке помещений в одноквартирных домах и коттеджах не существует. Однако, чтобы не получить проект дома с неудобной планировкой, следует учитывать опыт инженеров-проектировщиков и разработанные на его основе рекомендации.

В настоящее время распространено зональное планирование, при котором площадь дома делится на три зоны:

1) Дневная — включает помещения общего пользования, не требующих изоляции: гостиная, холл, столовая, кухня, кабинет, библиотека.

2) Ночная — состоит из помещений, требующих обязательной изоляции: спальни, гостевые комнаты, гардеробные, санузлы.

3) Хозяйственная — вспомогательные помещения: котельная, кладовая, подвал, гараж, мастерская.

На первом этаже, как правило, проект дома предусматривает расположение дневных и хозяйственных помещений. Проектирование необходимо начинать с определения места положения входной двери и лестницы на 2-ой этаж. Размер двери и лестницы можно устанавливать снизу, после выбора схематичного изображения опции «Дверь» или «Лестница». Входных дверей может быть несколько, например, для выхода на задний двор или террасу.

Размещение и выбор размера дверей и лестниц

Требования к лестницам и нормы их размещения регламентирует СНиП 2.08.01-89. Норматив устанавливает основные требования к лестничным конструкциям в частных одноквартирных домах: минимальная ширина лестничного марша — 0,9 метров, количество ступней в марше — не более 18, рекомендуемый уклон — 1:1,25. Располагать лестницу лучше всего в тамбуре (холле) или коридоре. Однако это не общепринятое правило: лестницы могут располагаться в гостиной, столовой. Важнейший критерий при выборе места расположения — доступность. Для подъема на второй этаж неудобно идти через весь дом. В небольших коттеджах лестницы принято размещать в углу у стены, в больших по площади домах допускается устройство лестниц посередине этажа.

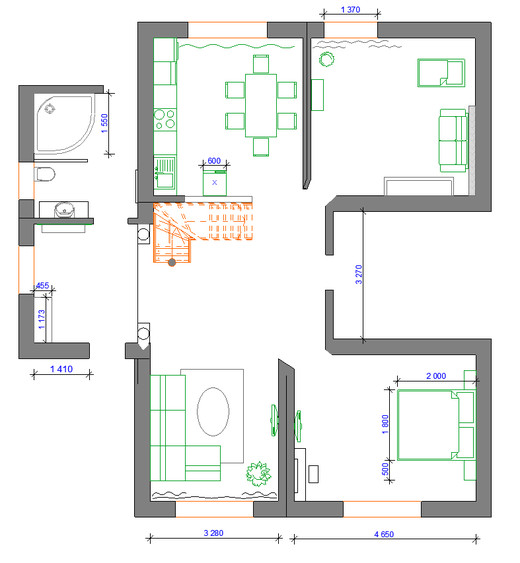

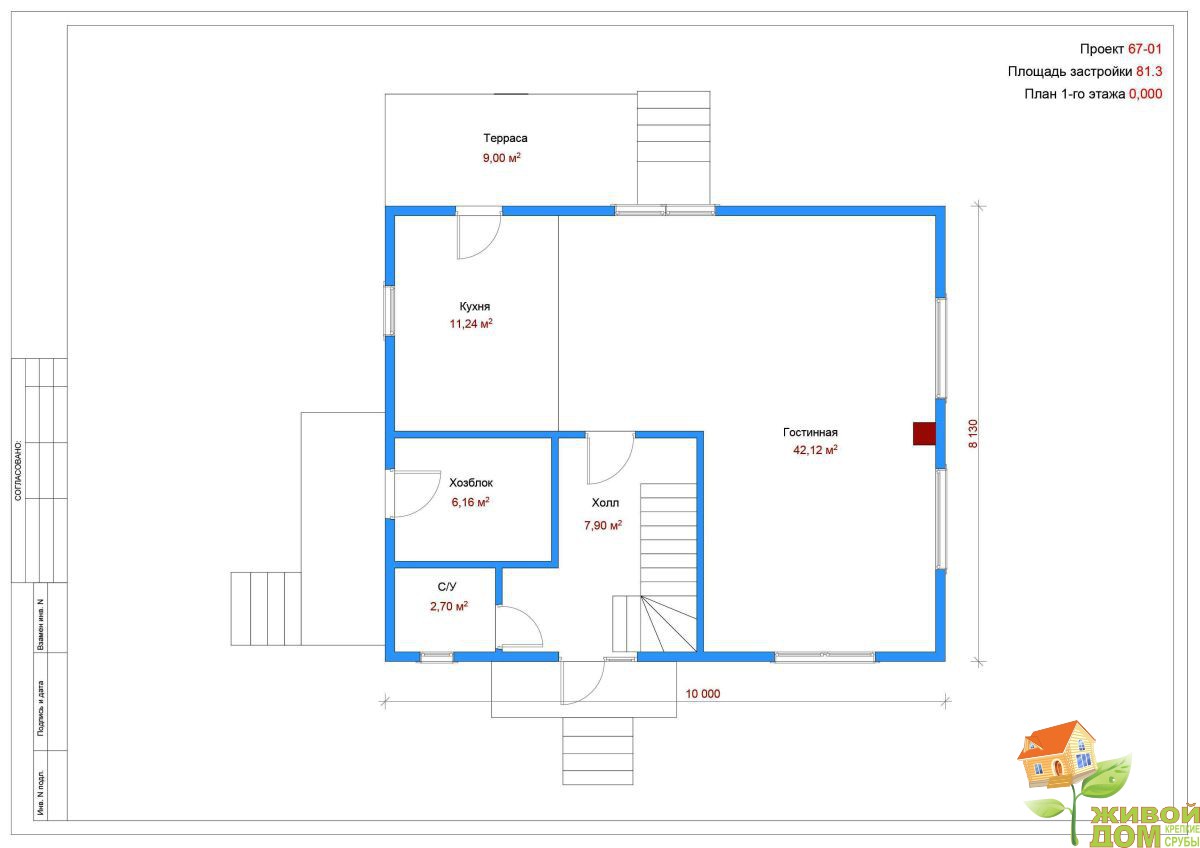

Следующий этап — разделение площади 1-го этажа на помещения. Планировка будет зависеть от количества помещений и их площади. Межкомнатные перегородки в планировщике имеют начальную длину 2 метра. Потянув за одну из конечных точек отрезка, межкомнатную перегородку можно продлить или развернуть в вертикальное положение. Длина перегородки указывается внизу страницы. Умножив длину на ширину межкомнатных перегородок, вы получите площадь помещения. Для удаления ошибочно поставленной перегородки нужно нажать «Удалить».

Установка межкомнатных перегородок

Рекомендации инженеров-проектировщиков при выборе планировки с учетом назначения помещения:

1) Тамбур — коммуникационный центр дома. Помещение связывает все зоны и комнаты первого этажа. Здесь может располагаться лестница на 2-ой этаж или выход на террасу, веранду, в гараж, если такие помещения предусмотрены проектом.

2) Коридоры — ширина коридоров должна быть не менее 0,85 метров, оптимально — 1,1-1,6 метров. Если вдоль коридора планируется размещать встроенные шкафы, то его ширина должна быть увеличена на ширину мебели. Для организации максимально удобного пространства следует избегать узких коридоров. Наилучший вариант для 2-го этажа — небольшой холл, ведущий во все комнаты, расположенные на этаже, на который выходит лестница.

3) Гостиная или общая комната — самое большое помещение квадратной или прямоугольной формы. Комната может быть объединена с кухней, столовой, кабинетом. Минимальная площадь — 18 м2, максимальная — не ограничена. В гостиной должно быть естественное освещение, количество окон определяется пропорционально площади: на каждые 12 м2 не менее 1 окна. Гостиная с большой площадью остекления — идеальный вариант, если окна выходят на южную сторону дома.

4) Спальни — небольшие индивидуальные комнаты с 1-2 окнами. Минимальная площадь спальни — 8 м2, детской комнаты — 12 м2. Главная спальня (хозяев дома), как правило, имеет большую площадь — от 12-15 м2. Оптимальная форма спален — прямоугольная. Оригинально и эргономично выглядят спальни с рабочей зоной или гардеробом, размещенными в нише.

5) Кухня — помещение для приготовления пищи. В современных планировках кухня часто совмещается с гостиной. При проектировании кухни следует учесть возможности подвода сразу всех коммуникаций: водоснабжение, водоотведение, газоснабжение, вентиляция. Площадь кухни — от 9 м2 и более. Помещения обязательно должно иметь окна, которые могут быть ориентированы на любую сторону света. При планировании изолированной кухни важно, чтобы вход в помещение был удобным.

6) Санузел — помещение, где размещается сантехника. Число санузлов в доме зависит от его площади и количества проживающих. Санузлы могут быть совмещенными или раздельными. В больших домах в планировку может включаться сауна, мини-бассейн.

После разделения площади этажа на помещения, выбираются места расположения для окон и межкомнатных дверей.

Расположение окон и дверей

Окна — источники солнечного света, необходимого для создания здорового микроклимата в доме. Минимальное количество окон определяется площадью остекления, которая в свою очередь зависит от назначения помещения и составляет: для дневной зоны — не менее 20% от площади, для ночной — не менее 10%, для мансардной зоны — не менее 5%. При желании площадь остекления, а значит и количество окон, можно увеличить, но при этом стоит понимать, что оконные конструкции являются источником теплопотерь и каркасный дом будет требовать эффективного утепления. Подробнее о нормах естественной освещенности и требованиях к оконным конструкциям можно почитать в СНиП 23-05-95, ГОСТ Р 56926-2016.

Главное условие при планировании дверей — обеспечение норм пожарной безопасности и комфортного использования. По нормам СНиП входная дверь из дома должна открываться наружу. Для межкомнатных дверей единого стандарта не существует, достаточно соблюдать простое правило: открытая дверь не должна задевать другие конструкции и открываться полностью. Удобно, когда двери в небольшие помещения открываются наружу, а в большие — вовнутрь. Но даже при достаточной площади необходимо исходить из соображений безопасности. Например, если в доме будут проживать дети или пожилые люди, то для оказания им помощи требуется быстрый и беспрепятственный доступ в помещения, то есть двери должны открываться наружу. При невозможности соблюсти эти условия рекомендуется рассмотреть вариант раздвижных конструкций.

Аналогично выполняется план для 2-го этажа, где располагаются помещения ночной зоны.

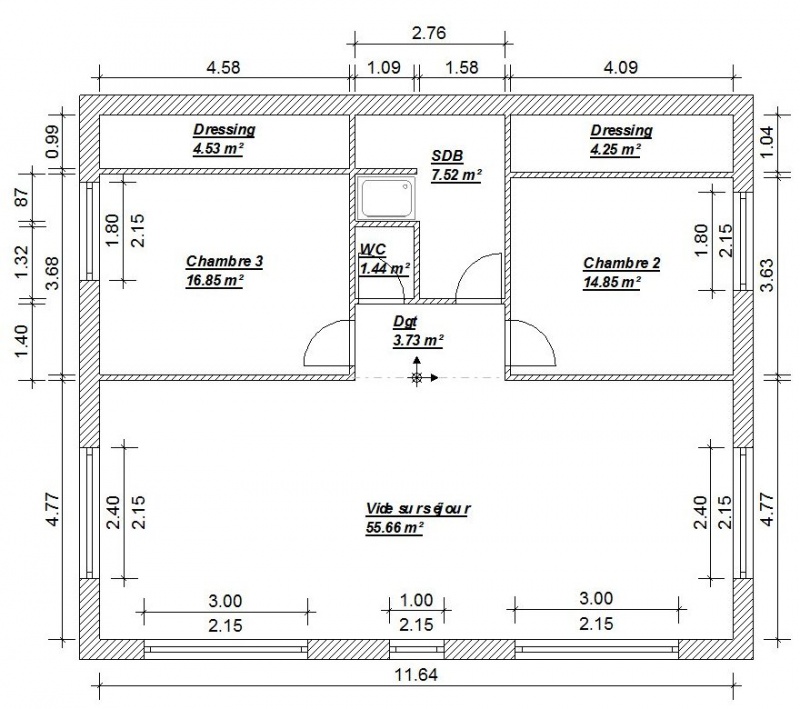

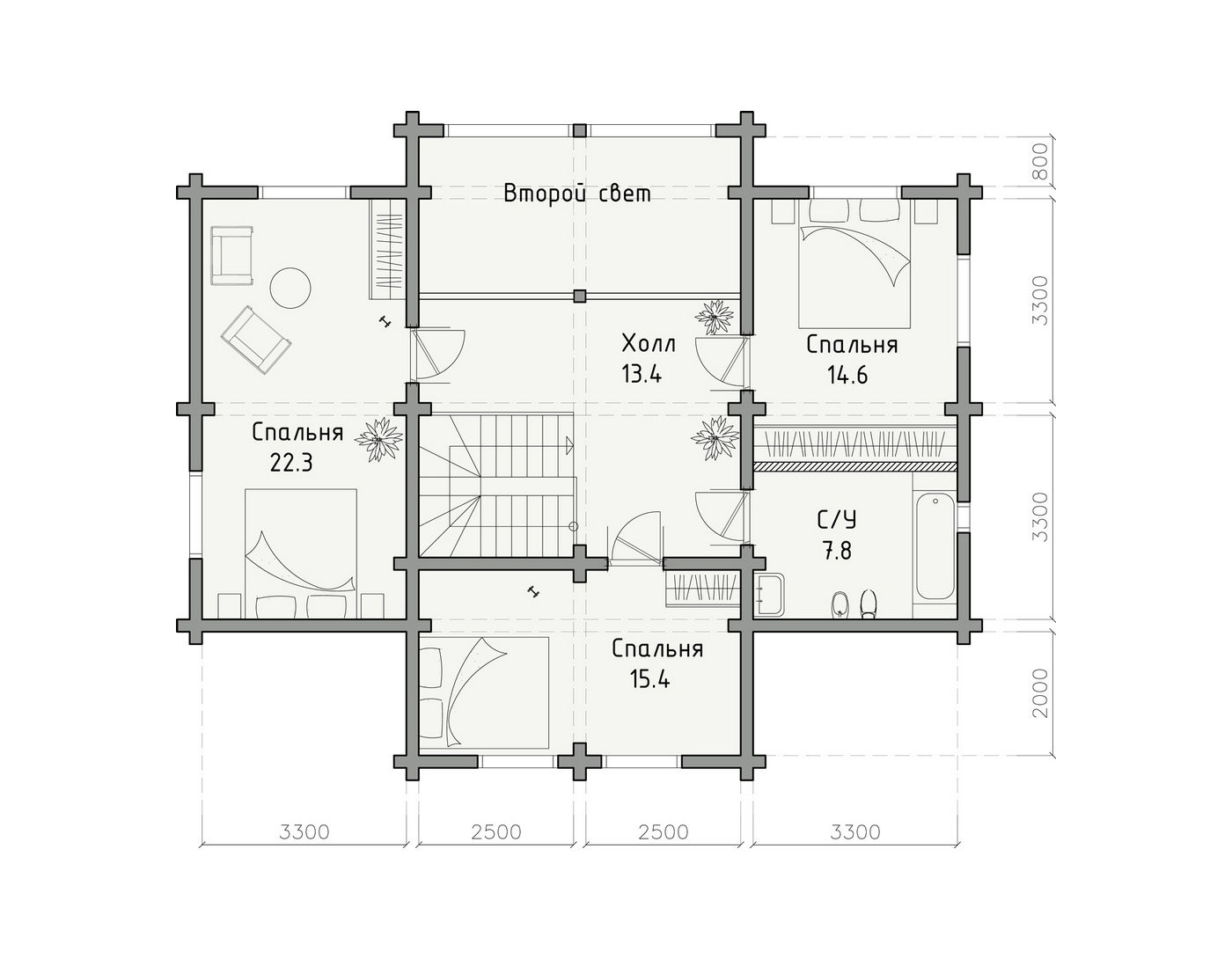

План 2-го этажа дома

Спальни и гостевые комнаты должны быть изолированными. Некоторые проекты предусматривают общий балкон с входом через коридор, другие предлагают разместить балкон в спальне.

2. Расстановка мебели и предметов интерьера

Наш планировщик позволяет наглядно продемонстрировать, как будет выглядеть каждая комната в вашем доме. Во вкладках «Комната», «Кухня», «Туалет и ванная» представлены предметы мебели и сантехника, которые наиболее часто используются при планировании интерьера. Например, нажав вкладку «Комната», вы можете выбрать мебель для спальни и гостиной: одно- и двуспальные кровати, столы, кресла, стулья, диваны и пр.

Вариант расстановки мебели в спальнях 2-го этажа

Таким же образом выбирается обстановка для других помещений.

Инструменты для обстановки кухни

Использование конструктора позволяет рассмотреть различные варианты расстановки мебели с учетом выбранной планировки. Мебель, представленная во вкладках, имеет стандартный размер, указанный снизу страницы.

3. Расчет сметной стоимости

После того как планировка выбрана и мебель расставлена, необходимо отправить ваш проект квалифицированным инженерам для расчета стоимости. Сделать это можно совершенно бесплатно, нажав кнопку «Отправить на расчет».

Отправка проекта для проведения расчета

Инженеры выполнят расчет с учетом особенностей планировки, протяженности межкомнатных перегородок, количества окон и дверей. Созданный вами план представляет собой предпроектный чертеж дома и будет являться основой для разрабатываемой проектной документации.

Важный совет: выбирая планировку, не бойтесь дать волю своей фантазии. Каждый проект тщательно проверяется нашими инженерами на соответствие СНиП. Кроме этого при рассмотрении предпроекта специалисты решают рациональные задачи, связанные с эффективной инсоляцией помещений и энергоэффективностью, учитывают специфику строительных материалов.

Нарисовать план двора дома | Домострой

Чтобы создать план своего участка, укажите его длину и ширину в метрах диалоговом окне и нажмите «ОК». Если участок неровный, следует задать его максимальные размеры: лишнюю территорию можно отгородить при помощи элемента «забор» или других подходящих элементов. Если вы нажмете «Отмена», то длина и ширина вашего плана будут установлены по умолчанию.

Внимание! Для корректного отображения калькулятора необходимо установить Adobe Flash Player.

Перед вами поле, разделенное оранжевыми линиями на квадраты со стороной 1 м, а серыми – на квадраты со стороной 5 м. В левом верхнем углу отражается название вашего плана и его размер (если они заданы), в правом верхнем – название выбранного на плане элемента и его размеры. С левой стороны вы видите панель управления.

Выпадающее меню позволяет выбрать один из элементов, принадлежащих к следующим группам «Сооружения», «Растения», «Еще». Просмотр объектов может осуществляться:

• При помощи скрола компьютерной мыши. Для этого надо навести курсор на окно просмотра объектов и нажать на левую кнопку мыши. После этого можно просматривать объекты, прокручивая их колесиком вверх-вниз;
• При помощи стрелочек справа от окна просмотра объектов. Для этого следует подвести курсор к нужной стрелочке и нажимать на левую кнопку мыши;
• При помощи тумблера, перемещаемого по шкале слева от окна просмотра объектов. Для этого надо навести курсор на тумблер и перемещать его, удерживая левую кнопку мыши нажатой.

Для того, чтобы переместить желаемый элемент из окна просмотра на план участка, нужно навести на него курсор и, удерживая нажатой левую кнопку мыши, переместить его в желаемую точку поля. Перемещение объектов по полю в дальнейшем осуществляется таким же способом. В строке под окном просмотра элементов отражается название последнего выбранного в нем объекта.

План участка можно просматривать в различном масштабе для изменения масштаба просмотра необходимо нажать на “-” или “+” на кнопке «Ближе/дальше».

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

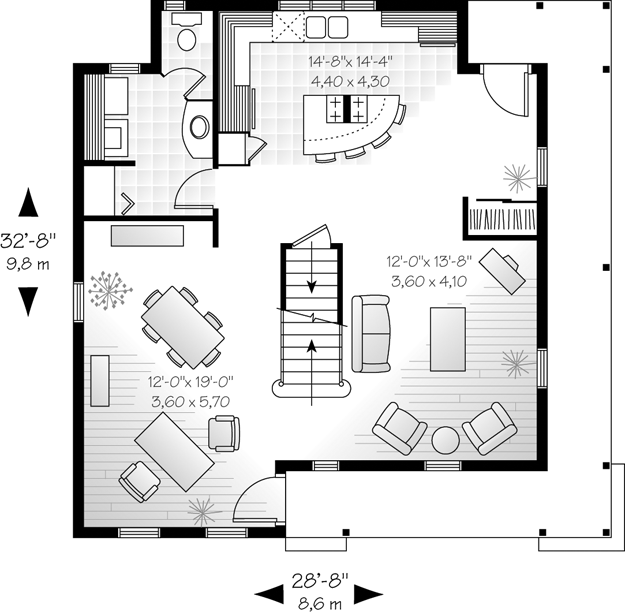

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

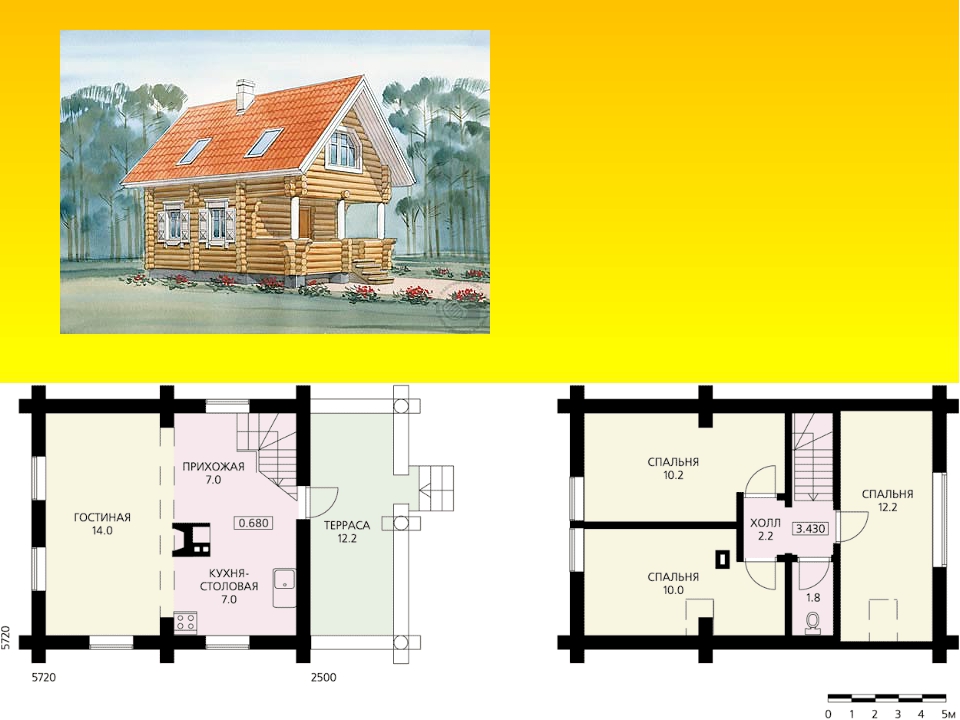

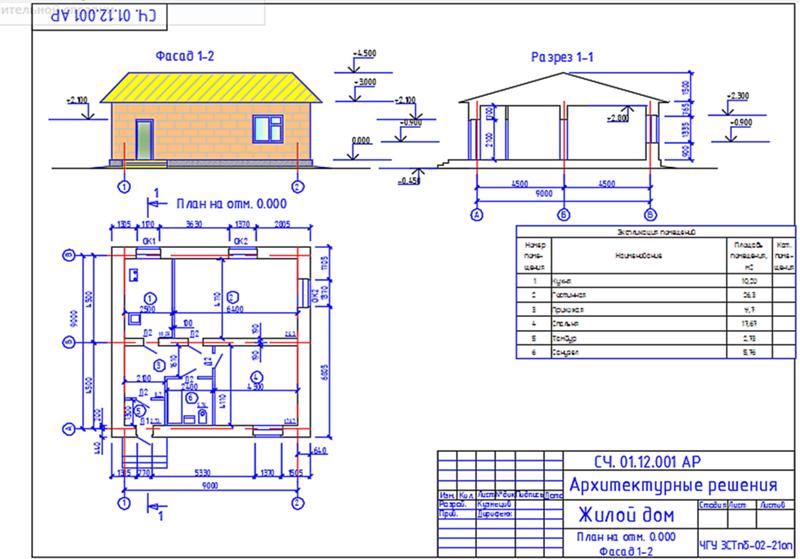

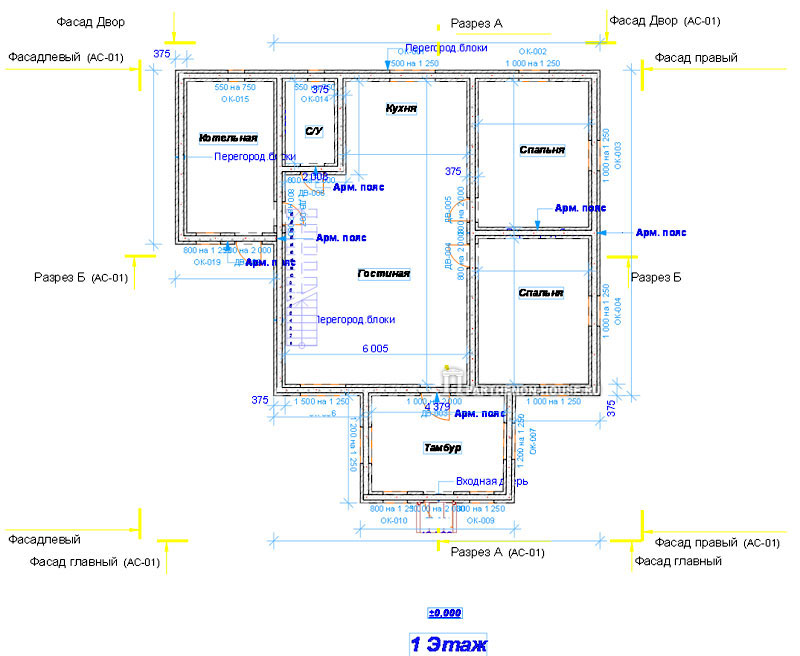

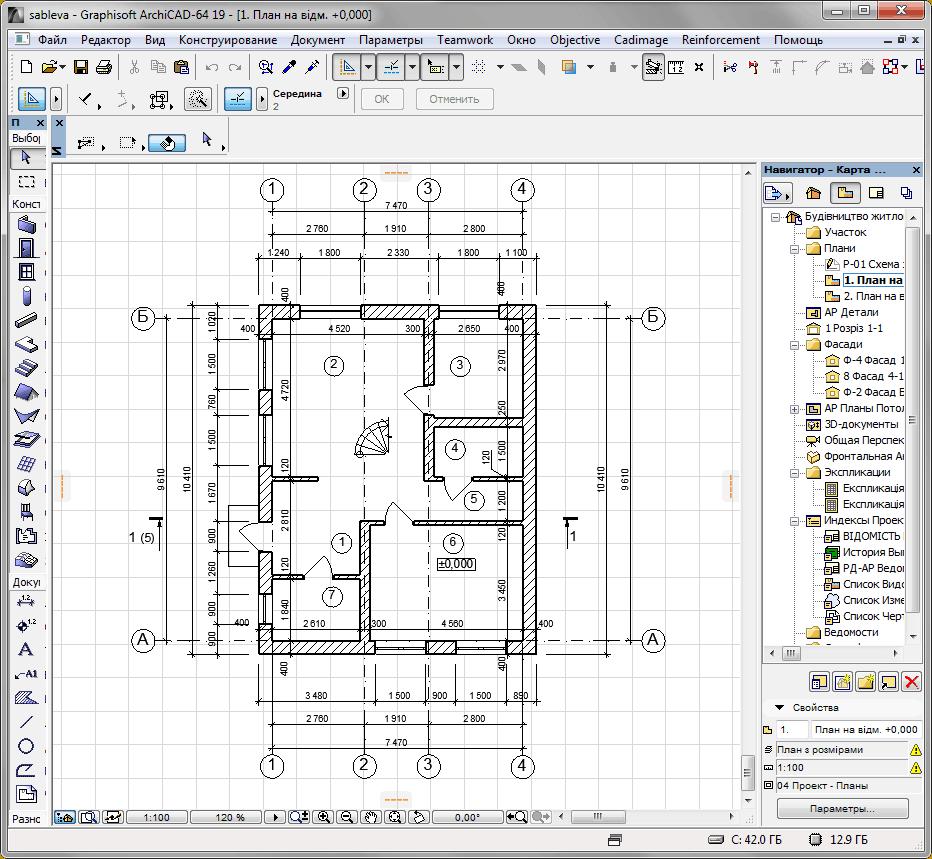

Пример чертежа фасада дома и планировки

Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.

Пример экспликационного номера помещений

На плане дома показываются:

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения.

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

• Нарисовать план дома;
• Показать его внутреннее строение;
• Определить дизайн интерьера;
• Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

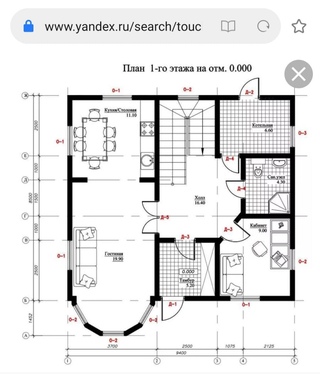

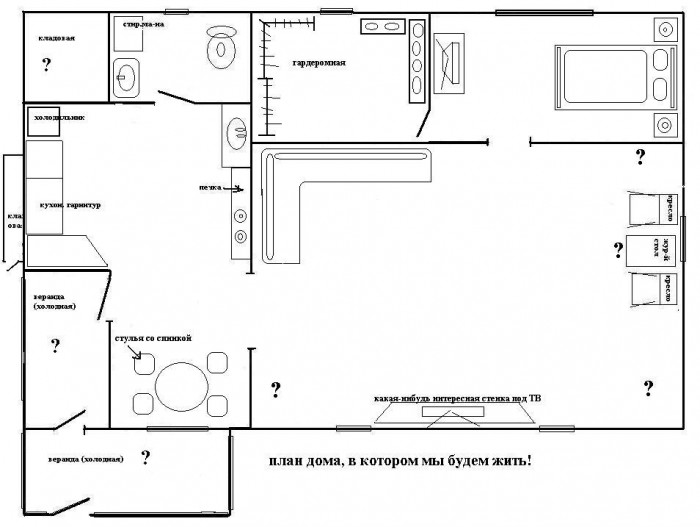

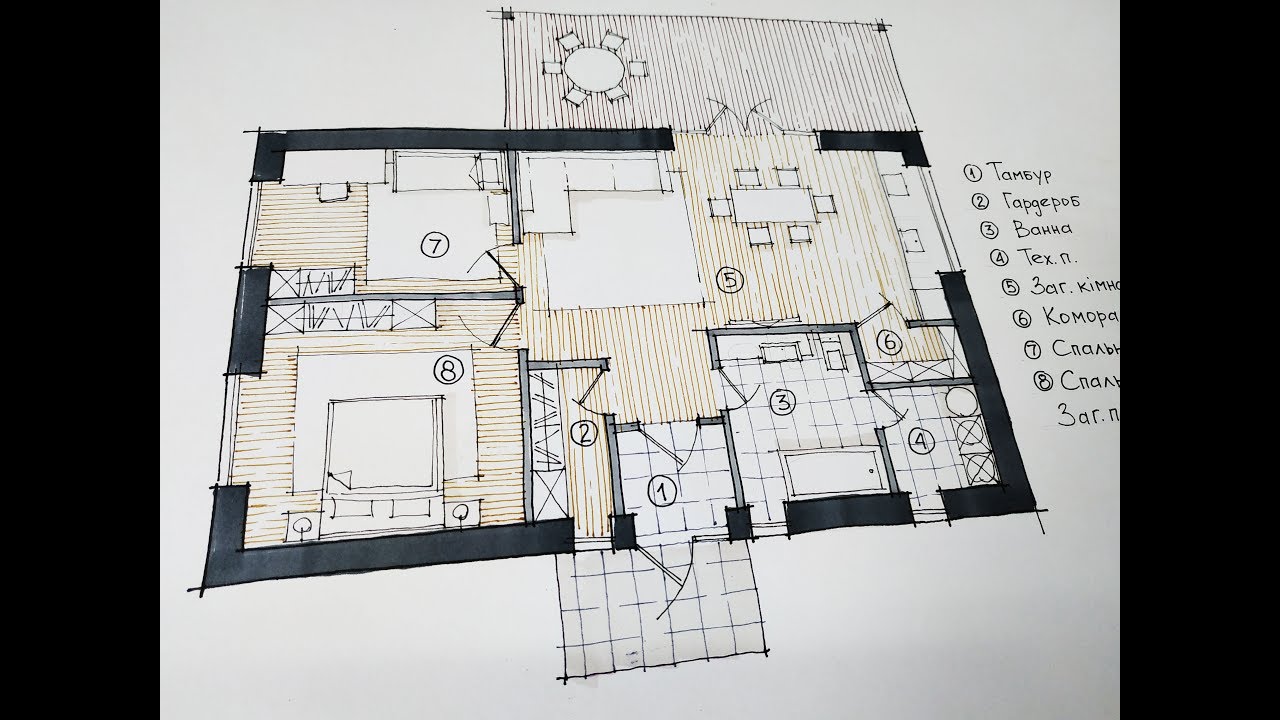

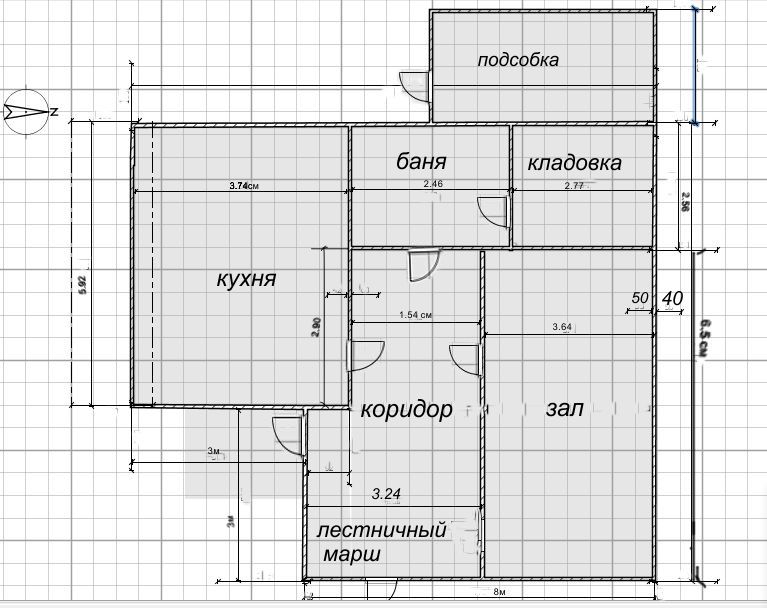

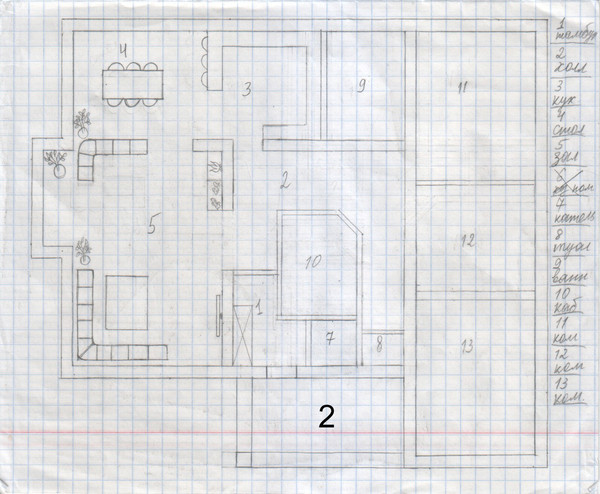

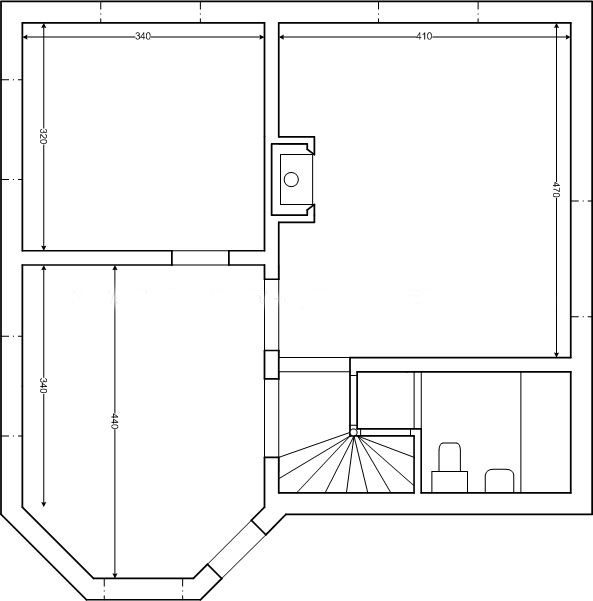

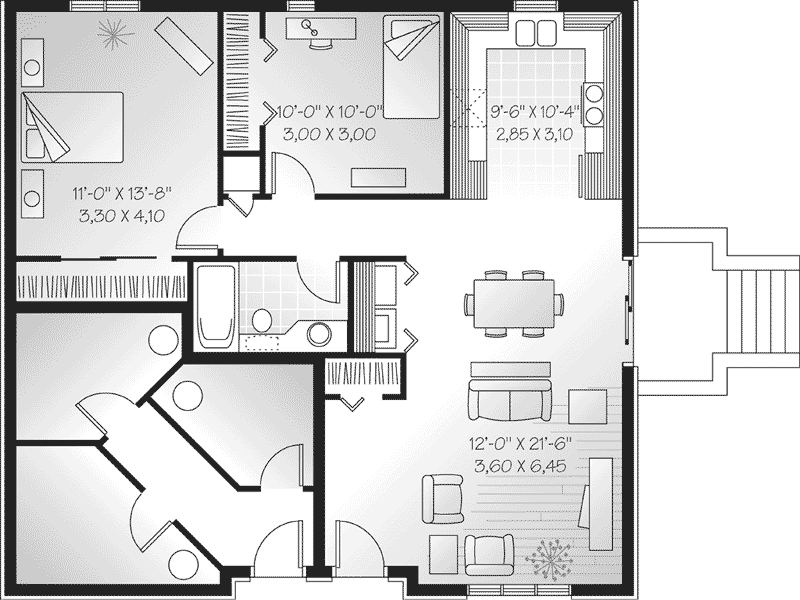

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:

• Ванной 4 метра;
• Туалета;
• Газовой плиты;
• Водопровода;
• Вентиляции;
• Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

За самостоятельным проектированием можно проводить все свободное время без ограничений, пока не получится достойный результат.

Чтобы самому создать проект здания и интерьера, достаточно познакомиться с общими принципами работы программы.

Это не сложно, так как меню и основные действия получаются на интуитивном уровне.

Достаточно один раз попробовать простые действия, а затем можно совершенствовать свои умения и расширять диапазон вариантов от простых к сложным.

Бесплатное создание проекта

Проектирование дома онлайн

Строительство начинается с проекта.

Воспользуйтесь бесплатными инструментами для самостоятельного проектирование.

В разделе вы изучите основы работы в планировщике, видео-инструкции, полезные советы.

Примеры готовых работ.

Проектирование квартиры онлайн

Начните с создания макета своей будущей квартиры. Создайте планировку по своему вкусу.

Добавьте необходимое количество комнат. Расположите двери и окна, так как вам будет удобно.

Возможность проектировать по своим размерам или существующему плану квартиры.

Проектирование комнат онлайн

Проектирование комнат увлекательное занятие для тех кому надоела унылая обстановка.

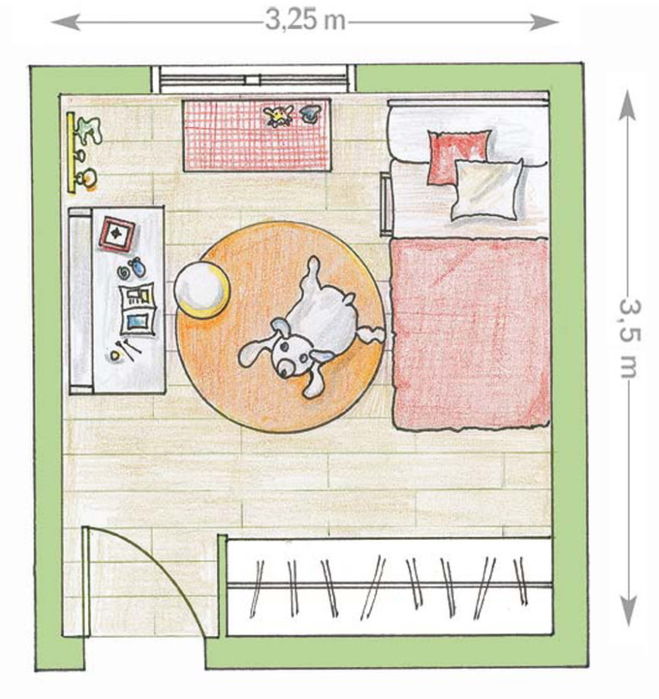

Проектирование детской комнаты.

Создание проекта ванной.

Проектирование дачи онлайн

Проектирование дачного участка в бесплатном редакторе.

Начните создавать загородный дом с простого чертежа

Разместите на участке домик, сад, гараж, бассейн, качели и другие элементы, которые вам не обходимы.

Проектирование крыши онлайн

Не один, поверьте не один дом, не будет домом без крыши. А как будет выглядеть крыша, вашего дома решать только вам.

Проектирование крыши в визуальном редакторе позволит разобрать все до мелочей. Рассчитать стропильную систему, подобрать материал.

Моделирование в 3D редакторе будет понятно даже новичку.

Проектирование бани онлайн

Решили построить баню, но не знаете с чего начать?

Начните с проектирования! Баня на участке может быть как русской, так и финской. Сауна это не только новомодное увлечение, но и вполне практичное строение.

Идеи для дизайна вашей будущей бани. Сауны в классическом стиле.

Проектирование гаража онлайн

Спроектируйте гараж самостоятельно под одной крышей с домом или отдельно от него. Гараж это постоянное место жительство для вашего автомобиля, а так же место для хранения различных вещей.

Создание проект гаража онлайн позволит учесть все мелочи. Задайте необходимые размеры, расположите въездные ворота, разместите в помещении необходимые ниши, шкафы и полки.

Проектирование лестницы онлайн

Разработайте свой проект лестницы онлайн, Пусть эта лестница будет винтажной, обычной, классической, главное что бы она выполняла свое предназначение, была красивой, практичной и четко вписывалась в общую картину.

Программы для проектирования

Программы для проектирования сочетают в себе удобные инструменты для самостоятельного проектирование, визуализацию процесса, создание объемных 3D моделей.

Познакомьтесь с лучшими продуктами отечественных и зарубежных разработчиков.

Видеоуроки и инструкции по проектированию!

Бесплатное проектирование

Стандартный порядок действий на примере онлайн проектировщика Planner 5D Планнер 5D

Программы для проектирования составляются с учетом международного потребителя, поэтому изготовители изначально готовят проекты на нескольких языках.

Большинство указателей представлено в виде рисунков и пиктограмм или сопровождается всплывающими подсказками.

Для этого обращаем внимание на флажок, расположенный в правом верхнем углу экрана. При нажатии на него появляется перечень возможных языковых вариантов.

Следующий шаг в проектировании онлайн – обозначить свою решимость и нажать на флажок со словами «Создать проект» и выбрать соответствующий пункт из предложенных возможностей. Создатели предлагают три варианта:

Начать работу с нуля Продолжить начатый проект Выбрать уже готовый шаблон за основу и внести в него свои корректировки

Перед началом работы пользователю демонстрируются возможности программы, которые можно просмотреть один раз, а в дальнейшем отказаться от их показа, нажав кнопку «Не показывать в другой раз»

Перейти непосредственно к моделированию можно просто нажав на крестик в правом верхнем углу.

Чтобы нарисовать проект пользуются меню из четырех пунктов:

Комнаты Конструктор Интерьер Экстерьер

При первом посещении на экране представлен план комнаты, которым можно пользоваться для дальнейших построений, или его удаляют и начинают самостоятельное проектирование с чистого листа. Для этого становитесь мышкой на изображение, ждете, когда появятся 3 всплывающих изображения и выбирайте иконку с мусорным бачком.

Будьте осторожны с этим значком в дальнейшем, так как он убирает изображение сразу, не уточняя, действительно ли вы хотите все удалить, как принято во многих офисных программах. При неосторожном нажатии всю работу придется начинать сначала. Если вам нравится то, что вы уже сделали, можете сохранить изображение, нажав соответствующую кнопку в вертикальном правом меню.

Чтобы нарисовать проект помещения с нестандартной формой и размерами, пользуются мышкой, с помощью которой можно быстро изменить очертания комнаты и придать ей самый нестандартный облик.

Такой индивидуальный проект позволит в деталях распланировать лоджию, балкон, кладовую или другое помещение с нестандартными очертаниями.

• выбор отделочных материалов (нажимаем на малярный валик)
• подбираем мебель, нажимая на пункт «интерьер» (изображение дивана)

Обычно бесплатное проектирование несколько ограничивает возможности пользователей и за расширенную версию, которая имеет более широкое наполнение, придется заплатить.

Как самому бесплатно нарисовать план дома или квартиры. | Домострой

Если вас интересует тема о строительстве собственного дома, то вам пригодится универсальный инструмент для легкого планирования помещений или даже, целого дома.

Для любого планирование работ или просто перестановки мебели нам часто нужен макет или схема помещения. Конечно, можно рисовать от руки или как до сих пор многие делают рисовать схему по тетради в клеточку, но я расскажу о более удобном способе!

Существует простой и удобный инструмент для планирования квартир, домов, участков и даже дизайна интерьера- planner5d

Это приложение не требует скачки и установки. а доступно сразу через ваш браузер либо с мобильного, регистрация не обязательно (она может лишь сохранить и не потерять ваши проекты). Программа бесплатная оплату требует лишь для профессионального использования.

Нажимаем большую кнопку создать новый проект, выбираем создать с нуля и поехали!

1. Выбираем из доступных слева шаблонов нужную форму помещения, перетаскиваем мышкой на рабоий стол и задаем размер помещения либо мышкой двигая стены либо задавая точный размер в окне редактирования.

2. Добавляем все необходимые помещения (либо пропускаем этот шаг если нам нужна только одна комната) и переименовываем наши помещения в соответствии с их назначением, после чего нажимаем на малярный валик и выбираем цвет пола (если нужен только вид сверху) либо еще и цвет стен если мы будем делать 3d модель.

3. Добавляем двери и окна, обратите внимание- ширина двери, высота двери и сторона открывания легко меняется.

4. Все готово, теперь расставляем мебель и прочие ништяки, размеры мебели стандартные- при этом их возможно менять по вашим нуждам.

Далее сохраняем проект и распечатываем. Профит!

P.S. Если вам интересно, можно подписаться на канал что бы он не потерялся.

P.P.S Ставьте лайки- это приятно!

Связаться со мной можно по адресу e-mail: с[email protected]

Построим план квартиры в Автокаде по вашему эскизу за 24 ч

Из глубин интернета часто слышны вопросы : а как быстро онлайн самому нарисовать план квартиры? Сложно ли это? Да, если человек никогда не работал с конструкторскими программами, то это будет так же сложно, как самому сделать ремонт квартиры, не имея опыта. Но, не невозможно!

Как и с ремонтом, самую сложную для вас часть работы, требующую опыта, знаний, инструментов – можно поручить специалисту. А всю остальную работу взять на себя. В результате все получится быстрее, легче, дешевле и качественнее.

Как это работает?

Здесь речь идет о плане самого помещения, без мебели. Указывается только рекомендуемое положение подсоединяемой к сетям техники: плиты, мойки, ванны, унитаза и раковины.
Можно взять ваш план, нарисованный от руки ( или планировку ПИБ), со всеми размерами и преобразовать его в готовый план в программе Автокад. Вот, собственно и все. Вы рисуете эскиз, делаете измерения, а мы конвертируем его в профессиональный чертеж.
То есть вот такой, например, эскиз

Мы конвертируем в такой чертеж в программе Автокад.

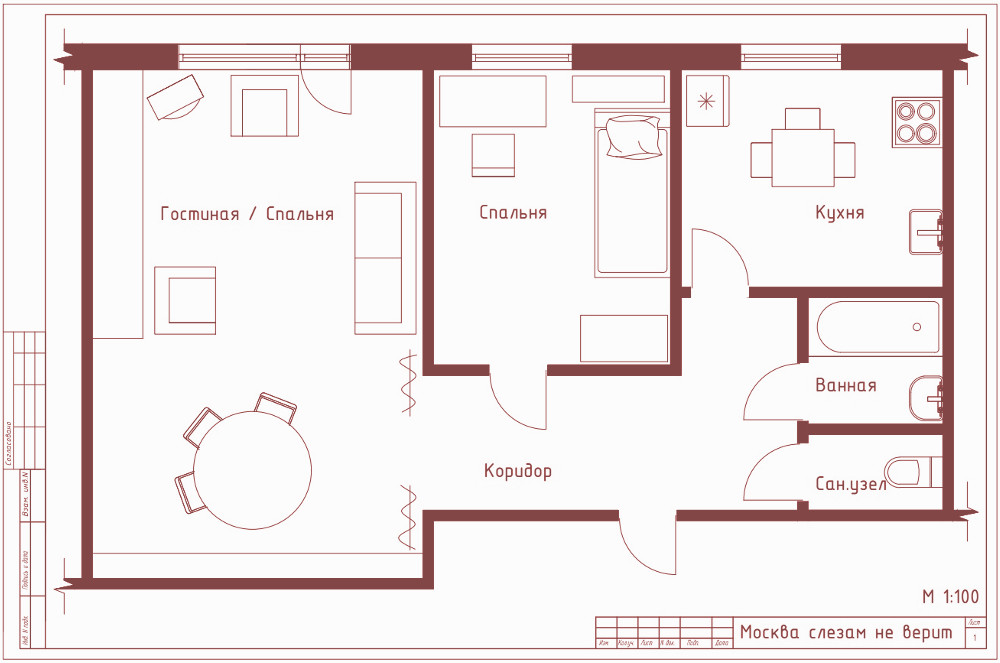

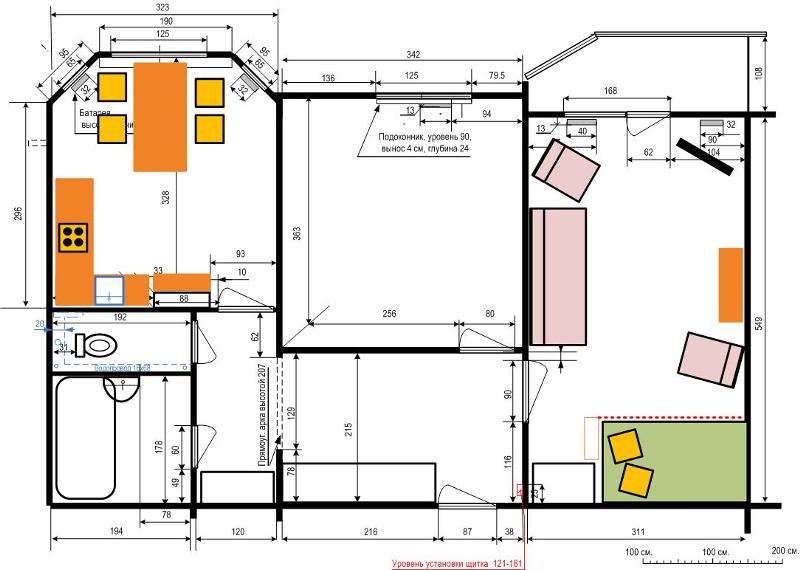

Если вам нужен план квартиры с размерами , вы получите такой чертеж.

Ваш план действий :

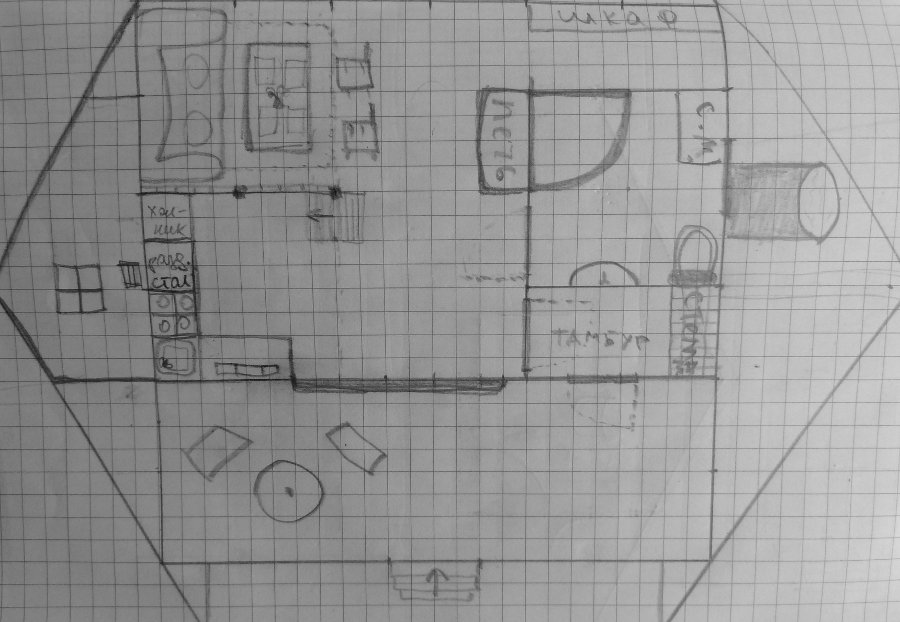

1. Прочитайте главу «Как нарисовать эскиз этажа, квартиры или помещения»
2.  Нарисуйте эскиз с размерами.
3. Зайдите на страницу «Услуги» моего блога и закажите услугу Автоплан. Выберите вид чертежа, цвет, содержание заголовка и угловой надписи.
4.  Получите по почте ваш план квартиры в Автокаде в течение 24 часов.
5. Распечатайте его в формате А4.
6.  Ваш крутой план квартиры в Автокаде готов.

Как нарисовать эскиз этажа, квартиры или помещения

1. Если у вас есть какие-либо планы квартиры – внимательно рассмотрите их, соотнесите каждую стену на плане со стеной в существующем помещении. Убедитесь, что вы хорошо понимаете геометрию пространства. Если планов никаких нет – изучите помещение, сделайте наброски. Самое сложное – «приклеить» одно помещение к другому на общем плане.

2. Для эскиза вам понадобится бумага формата А4, лучше всего в клетку или миллиметровка. Карандаш, резинка, линейка. Нарисуйте стены, окна и двери. Если план получился хорошо, обведите контуры стен мягким карандашом или шариковой ручкой.

3. Для замеров вам понадобится лазерная линейка и/или длинная рулетка ( 5 м). Лазерная линейка позволяет обойтись без помощников. В каждом помещении измерьте все стены, включая ниши, выступы, пилястры, колонны и пр. Нанесите размеры на план . Размеры указывайте в сантиметрах , точность измерения 0,5 см. Записывайте размеры как можно аккуратнее, четко и понятно. Сделайте несколько контрольных замеров : габаритные и общие размеры. Чем больше будет измерений, тем точнее получится чертеж. Недостаток размеров на эскизе – это всегда потеря времени и лишняя работа.

4. Замерьте размеры каждого окна : длина, высота, глубина (от плоскости стены до рамы). Высота подоконника, высота стены над окном. Эту информацию напишите рядом с окном.
Замерьте двери – высота, ширина, глубина проема. Направление открывания двери, если дверь существующая.
Везде, где возможно, замерьте толщину стены и напишите материал стены.

5. Нарисуйте на эскизе положение и размеры радиаторов отопления, положение стояков.
Отметьте положение стояков канализации и водопровода., положение вентиляционных каналов, электрического щита, всех сантехнических приборов и кухонной техники, если имеется. Используйте для этого свои врожденные художественные способности.

6. Лестницы, камины, балконы — нарисуйте их расположение и размеры.

А где мебель?

Услуга Автоплан не предполагает решения дизайнерских задач по планировке интерьера. Это исключительно преобразование вашего чертежа в компьютерный чертеж по заданным размерам стен помещения.
О том, какие бывают планы квартир и домов, для чего каждый план нужен – читайте в статье «По – щучьему веленью : онлайн планировка квартиры бесплатно на русском языке».
О планировке с расстановкой мебели и оборудования, как ее разработать, какие задачи решаются в процессе создания такой планировки, как красиво нарисовать планировку в Фотошопе – я расскажу в следующем посте.
Подписывайтесь на рассылку уведомлений , чтобы не пропустить интересные статьи.

выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

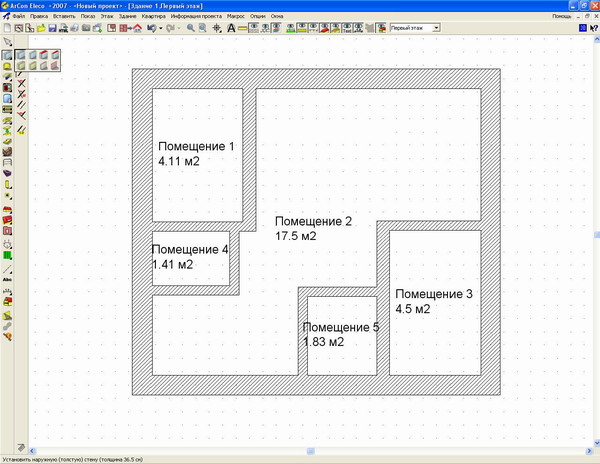

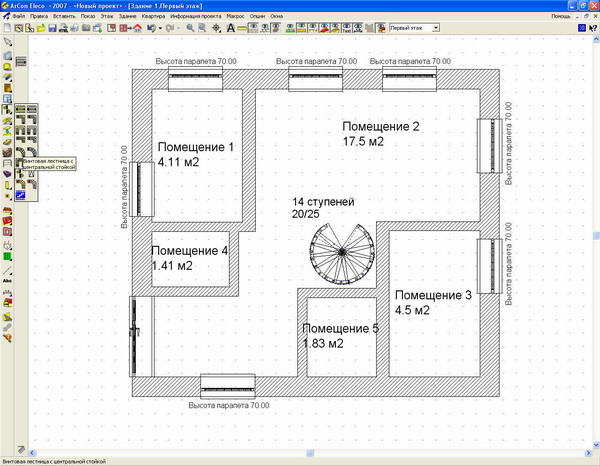

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Создание плана дома — Visio

Создание плана дома

1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

3. Создайте базовую структуру внешних стен одним из следующих способов.

   Использование фигур помещения

   1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

   2. Измените размеры фигуры помещения, перетащив управляющие маркеры и маркеры выделения на стенах.

   Использование фигур стен

   1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

   2. Измените размеры стен, перетащив конечную точку ( или ).

   3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

4. Создайте внутренние стены.

   1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

   2. Измените размеры стен, перетащив конечную точку ( или ).

   3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

5. Добавьте другие структурные элементы.

   1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

   2. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

6. Добавьте двери и окна.

   1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

7. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

   Добавление символов электрооборудования

   1. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

   2. Отпускайте кнопку мыши, когда появится красный квадрат , указывающий на то, что символ закреплен на стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

   Добавление на стены размерных линий

   1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

   2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

   3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

3. На вкладке Вставка нажмите кнопку Чертеж САПР.

4. Выберите файл чертежа и нажмите кнопку Открыть.

5. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

   Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

К началу страницы

Копирование существующего плана дома Visio в новый документ

1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

3. Откройте существующий документ Visio.

4. На вкладке Конструктор выберите группу Параметры страницы, а затем откройте вкладку Масштаб документа. Запомните масштаб существующего чертежа и установите такой же в новом документе.

5. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и на вкладке Главная щелкните команду Копировать.

6. Перейдите в новый документ и на вкладке Главная выберите команду Вставить.

   Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

К началу страницы

Поддержка Office 2010 прекращена 13 октября 2020 г.

Перейдите на Microsoft 365, чтобы работать удаленно с любого устройства и продолжать получать поддержку.

Обновить сейчас

Создание плана дома

1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

2. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

3. Создайте базовую структуру внешних стен одним из следующих способов.

   Использование фигур помещения

   1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

   2. Измените размеры фигуры помещения, перетащив управляющие маркеры и маркеры выделения на стенах.

   Использование фигур стен

   1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

   2. Измените размеры стен, перетащив конечную точку ( или ).

   3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

4. Создайте внутренние стены.

   1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

   2. Измените размеры стен, перетащив конечную точку ( или ).

   3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

5. Добавьте другие структурные элементы.

   1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

   2. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

6. Добавьте двери и окна.

   1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

7. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

   Добавление символов электрооборудования

   1. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

   2. Отпускайте кнопку мыши, когда появится красный квадрат , указывающий на то, что символ закреплен на стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

   Добавление на стены размерных линий

   1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

   2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

   3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

2. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

3. На вкладке Вставка нажмите кнопку Чертеж САПР.

4. Выберите файл чертежа и нажмите кнопку Открыть.

5. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

   Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

К началу страницы

Копирование существующего плана дома Visio в новый документ

1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

2. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

3. Откройте существующий документ Visio.

4. На вкладке Конструктор выберите группу Параметры страницы, а затем откройте вкладку Масштаб документа. Запомните масштаб существующего чертежа и установите такой же в новом документе.

5. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и на вкладке Главная щелкните команду Копировать.

6. Перейдите в новый документ и на вкладке Главная выберите команду Вставить.

   Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

К началу страницы

Создание плана дома

1. В меню Файл выберите пункты Создать, Карты и планы этажей и План дома.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

2. Создайте базовую структуру внешних стен одним из следующих способов.

   Использование фигур помещения

   1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

   2. Измените размеры фигуры помещения, перетащив управляющие маркеры и маркеры выделения на стенах.

   Использование фигур стен

   1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

   2. Измените размеры стен, перетащив конечную точку ( или ).

   3. Перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

3. Создайте внутренние стены.

   1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

   2. Измените размеры стен, перетащив конечную точку ( или ).

   3. Перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

4. Добавьте другие структурные элементы.

   1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

   2. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

5. Добавьте двери и окна.

   1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

6. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

   Добавление символов электрооборудования

   1. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

   2. Отпускайте кнопку мыши, когда появится красный квадрат , указывающий на то, что символ закреплен на стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

   Добавление на стены размерных линий

   1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

   2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

   3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

1. В меню Файл выберите пункты Создать, Карты и планы этажей и План дома.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

2. В меню Вставка щелкните Чертеж САПР.

3. В качестве типа файла выберите Чертеж AutoCAD (*.dwg; *.dxf). Выберите файл чертежа и нажмите кнопку Открыть.

4. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

   Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

К началу страницы

Копирование существующего плана дома Visio в новый документ

1. В меню Файл выберите пункты Создать, Карты и планы этажей и План дома.

   По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

2. Откройте существующий документ Visio.

3. В меню Файл выберите элемент Параметры страницы и откройте вкладку Масштаб. Запомните масштаб существующего чертежа и установите такой же в новом документе.

4. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и в меню Правка выберите команду Копировать.

5. Перейдите в новый документ и в меню Правка выберите команду Вставить.

   Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

К началу страницы

11 лучших бесплатных программных инструментов для планирования этажей в 2020 году

Планы этажей представляют собой уменьшенное изображение пространства с воздуха.

Они могут быть комплексными, как план дома, показывающими все внутреннее и внешнее пространство, или детализированными, как план этажа квартиры, визуализирующими, как пространство может выглядеть после того, как оно будет закончено и меблировано.

Планы этажей обычно разрабатываются архитекторами и используются строителями и подрядчиками, дизайнерами интерьеров и агентами по недвижимости.

Назначение плана этажа — дать представление о том, как устроено пространство с точки зрения приспособлений, размеров и пространственных отношений.Они помогают людям понять, подходят ли участки по назначению. Например, специалисты по планированию общего офисного рабочего пространства должны учитывать как функциональность, так и вдохновение, чтобы опередить конкурентов, предлагая ощутимые, желательные преимущества пространства для совместной работы.

Как вы понимаете, создание поэтажных планов может быть трудоемким.

Enter: программа поэтажного плана.

для плана этажа имеет множество применений, включая планирование офисных помещений, планирование производственных помещений и планирование управления объектами. Даже парковки выигрывают от планировки этажей!

(Этот пост будет посвящен архитектурному планированию и планированию недвижимости. Программное обеспечение, которое упрощает планирование складских помещений и оборудования, — это отдельная тема.)

К счастью, существуют бесплатные планировки этажей. Некоторые из них входят в состав комплексных программных решений САПР, а некоторые являются надстройками или автономными инструментами.

Какое бесплатное программное обеспечение для планирования этажей является лучшим в 2020 году?

1. SketchUp
2. AutoCAD Architecture
3. Гражданский 3D
4. AutoCAD LT
5. SmartDraw
6. Милый дом 3D
7. Чертеж
8. Планировщик
9. RoomSketcher
10. PlanningWiz Планировщик этажей
11. Комната

Перечисленные выше продукты относятся к нескольким категориям на G2.Выбранные категории включают: универсальное программное обеспечение САПР, программное обеспечение для проектирования и информационного моделирования зданий (BIM), программное обеспечение для построения диаграмм и программное обеспечение для виртуальных туров по недвижимости. Перечисленные здесь 11 продуктов имеют более 100 проверенных пользовательских отзывов в G2 по состоянию на 17 января 2019 г. Они представляют собой небольшую часть как из 22 выбранных категорий (и колоссальных 2900 с лишним обзоров), так и из общего количества категорий и пользователей. обзоры на нашей платформе.

Продукты ранжируются по количеству отзывов, затем по оценке удовлетворенности, а затем по алфавиту.

Для каждого товара мы предоставляем:

• Обзор
• Основные характеристики
• Подробнее о платных и бесплатных опциях

Для продуктов с подтвержденными отзывами пользователей G2 мы включили:

• G2 звездный рейтинг
• Обзоры, в которых подчеркивается, что нравится и что не нравится пользователям
• Рекомендации пользователей по этим продуктам

Список, который мы здесь представили, включает любые решения CAD, BIM, архитектуры или строительства, доступные бесплатно. Следует отметить, что сюда не входят продукты, которые предоставляются бесплатно только на временной основе, например ограниченные пробные версии для новых пользователей. Они могут поддерживать только одного пользователя или один проект, но это действительно бесплатные предложения. Однако масштабирование часто требует полных инвестиций.

1. SketchUp

Наименование продукта: SketchUp Free
Рейтинг G2: 4,4 из 5,0 звезд
Количество отзывов: 281

SketchUp — это удобный инструмент для трехмерного дизайна, который используется для черчения и моделирования и призван имитировать ощущение свободы работы с ручкой и бумагой.Все версии SketchUp, включая SketchUp Free, можно использовать в любой отрасли, в которой используются приложения для рисования и моделирования. Таким образом, SketchUp можно использовать на любом этапе процесса проектирования строительства архитекторами, дизайнерами, строителями и инженерами.

Изображение предоставлено SketchUp

• SketchUp Free позволяет пользователям рисовать в 3D в веб-браузере.

• SketchUp Pro стоит 695 долларов за начальную лицензию.SketchUp Pro оснащен LayOut — инструментом, который используется для создания, добавления комментариев, экспорта и сохранения документации SketchUp.

• Трехмерное рисование и моделирование
• Поддерживает импорт эталонных изображений и документов
• Рендеринг света
• Склад 3D объектов
• 3D рендеринг
• Интеграция с Trimble Connect

Что нравится пользователям:

«SketchUp стал прекрасной платформой для реализации архитектурных идей и идей дизайна интерьера.Им так легко пользоваться и легко учиться. Если есть инструмент или что-то, что я не знаю, как сделать, всегда есть бесплатное руководство, которое вы можете найти в Интернете. Я выполняю несколько проектов в неделю, и мне нужна программа, в которой вы можете импортировать файлы САПР или планы этажей в формате JPEG, быстро выбирать стены и строить их. Это замечательно, потому что я могу использовать быстрые снимки разных ракурсов в своих презентациях ».
— просмотр SketchUp пользователем в дизайне.

Что не нравится пользователям:

«Мне не нравится качество рендеринга в SketchUp.Это затрудняет использование при создании финальной презентации, что вынудило нас купить плагин ».
— Обзор SketchUp от Эмили С.

Рекомендации другим пользователям при покупке продукта:

«Очень рекомендую новичкам и даже профи. Это дешевый способ проектирования в 3D, если вы не можете позволить себе другие продукты. Я хотел бы порекомендовать добавить больше справочных видео о функциях и о том, как делать шаги ».
— Обзор SketchUp от Марка Э.

2.AutoCAD Architecture

Наименование продукта: AutoCAD Architecture
G2 Звездная оценка: 4,1 из 5,0 звезд
Количество обзоров: 121

AutoCAD Architecture добавляет к функциям AutoCAD набор инструментов, адаптированный к потребностям архитектора. Он использует объекты AEC (архитектура, проектирование и строительство) (то есть стены, двери и окна) в качестве элементов дизайна и использует эти символы для создания реалистичных и пространственно ориентированных трехмерных планов этажей.

Изображение предоставлено AutoDesk

• Студенческая версия AutoCAD Architecture бесплатна для студентов и преподавателей в течение трех лет.

• Ежемесячно: 195
долларов США
• Один год: 1 575 долларов
• Два года: 3150 долларов
• Три года: 4 725 долларов

• Чертежная документация и аннотации
• Браузер стилей и инструментальные палитры
• База данных объектов
• Ремонтный режим
• Стили объектов AEC
• Поддерживает импорт сеток Revit

Что нравится пользователям:

«Конечным результатом для большинства пользователей этого программного обеспечения будет создание документов для строительных проектов. Что мне больше всего нравится в AutoCAD Architecture, так это его способность рисовать с использованием множества инструментов, объектов, блоков и компонентов. AutoCAD Architecture дает вам возможность рисовать, используя «глупые» объекты, такие как линии и формы, или используя «умные» объекты, такие как стены и окна, в которые встроена информация, и подталкивает к развитию программного обеспечения BIM. AutoCAD Architecture обладает множеством функций импорта / экспорта и очень совместим с большинством других ведущих программ САПР ».
— Обзор AutoCAD Architecture пользователем в области архитектуры и планирования

Что не нравится пользователям:

«Мне не нравится, когда я не визуализирую готовый дизайнерский продукт, как в REVIT Architecture, и мне все равно приходится импортировать / экспортировать планы в программу и из нее, чтобы получить всесторонний продукт для клиента.
— обзор AutoCAD Architecture, сделанный Джеком Е.П.

Рекомендации другим пользователям при покупке продукта:

«AutoCAD Architecture — отличный продукт для небольших проектов и простых планов этажей и схем. Однако для более сложных и интеллектуальных проектов поищите другие 3D-программы, такие как Revit Architecture ».
— Обзор AutoCAD Architecture пользователем в области архитектуры и планирования

3. Гражданский 3D

Название продукта: AutoDesk Civil 3D
G2 Star Рейтинг: 4.2 звезды из 5,0
Количество отзывов: 113

Civil 3D от AutoDesk — это BIM-решение, разработанное для проектных и строительных компаний, но его функции технически могут быть использованы для создания 3D-плана дома. Однако, поскольку Civil 3D предоставляет пользователям набор инструментов для геодезии и гражданского строительства, планы домов, скорее всего, не будут содержать подробных планов этажей, которые предпочитают более детальные проектные компании.

Изображение предоставлено AutoDesk Civil 3D

• Студенческая версия AutoDesk’s Civil 3D бесплатна для студентов в течение трех лет.

Civil 3D можно приобрести в виде ежемесячной или годовой подписки

• В месяц: 870 $
• Один год: 2155 долларов
• Два года: 4310 долларов
• Три года: 6 465 долларов

• Высотная съемка и анализ
• Обозначение вида собственности
• Строительный проект и аннотация
• Геопространственный анализ
• Интеграция с продуктами Revit, Navisworks, AutoCAD и AutoDesk

Что нравится пользователям:

«Насколько я знаю, это одна из лучших программ для рисования.Это помогает инженерам-строителям и архитекторам указывать на конкретные детали [в] схемах и планах. [Помогает предоставить] больше вариантов дизайна за меньшее время ».
— Обзор Civil 3D пользователем из гражданского строительства

Что не нравится пользователям:

«Все управляется стилями, поэтому нужно много времени, чтобы глубоко копаться, чтобы контент и данные отображались правильно».
— Обзор Civil 3D, сделанный Эриком Д.

Рекомендации другим пользователям при покупке продукта:

«Я создаю поэтажные планы отелей, библиотек и школ.Я понял, что Civil 3D не универсален, но тот факт, что он находится в AutoDesk, позволяет ему быть совместимым со всеми другими продуктами AutoDesk. В этом вся прелесть; если вы не можете получить определенные вещи в одном программном обеспечении, вы можете получить их в другом и перенести ».
— Обзор Civil 3D от Саада С.

4. AutoCAD LT

Наименование продукта: AutoCAD LT
G2 Звездная оценка: 4,0 из 5,0 звезд
Количество обзоров: 105

AutoCAD LT — это программа для создания 2D-чертежей и документирования в САПР, которую можно использовать в операционной системе Windows или Mac.По сути, AutoCAD LT — это 2D-версия AutoCAD, урезанная версия с более низкой ценой. Однако AutoCAD LT по-прежнему удовлетворяет потребности подрядчиков и строительных компаний в создании технических схем и чертежей.

Изображение предоставлено AutoCAD LT

• Студенческая версия AutoCAD LT бесплатна для студентов в течение трех лет.

AutoCAD LT можно приобрести в виде ежемесячной или годовой подписки.

• В месяц: 50 $
• Один год: 390 долларов
• Два года: 780 долларов
• Три года: 1170 долларов

• 2D-чертеж, документация и аннотации
• Интеллектуальный подбор размеров
• Интегрируется с каталогом продуктов AutoCAD
• Публикуется в веб-браузере для совместного использования
• Интернет и мобильные приложения
• Поддерживает импорт различных форматов PDF
• Техническая поддержка

Что нравится пользователям:

«Как всегда, этот продукт является обязательным для всех, кто работает в отрасли, которая требует планирования и проектирования строительных конструкций, строительства и прочего подобного. Он прост в использовании и предлагает множество функций, некоторые из которых я еще даже не обнаружил. Это значительно ускоряет черчение и проектирование, особенно если вы создаете сложные проекты и планы этажей ».
— Обзор AutoCAD LT, Шейла К.

Что не нравится пользователям:

«Я думаю, что функция штриховки требует некоторой настройки. Часто программа не запускается, думая, что мои строки не совпадают, хотя на самом деле они совпадают ».
— Обзор AutoCAD LT, Дженнифер Б.

Рекомендации другим пользователям при покупке продукта:

«Если вам нужен чертежный инструмент для создания 2D-чертежей, и вам не требуется 3D или настройка, AutoCAD LT — это то, что вам нужно.»
— обзор AutoCAD LT пользователем отдела архитектуры и планирования

5. SmartDraw

Наименование продукта: SmartDraw
G2 Star Рейтинг: 3,9 из 5,0 звезд
Количество обзоров: 23

SmartDraw — это инструмент для создания организационных диаграмм, который предлагает онлайн-конструктор поэтажных планов для удобного использования, совместного использования и совместной работы. Шаблоны диаграмм и диаграмм SmartDraw используются для создания визуальных элементов для предприятий, которые легко представить. Его создатель плана этажа может использоваться любым, у кого есть подключение к Интернету, и он оснащен символами архитектурного дизайна и приложениями для обмена файлами.

Изображение предоставлено SmartDraw

• Онлайн-версия SmartDraw бесплатна.

• Однопользовательская версия SmartDraw стоит 9,95 долларов в месяц и поставляется с готовыми к использованию шаблонами и обширной библиотекой символов. Однопользовательская версия поддерживает интеграцию с решениями для обмена файлами, а также импорт и экспорт Visio.
Многопользовательская версия
• SmartDraw стоит 5 долларов.95 в месяц на пользователя для более пяти пользователей. Многопользовательская версия предоставляет функции администрирования и совместной работы группы, а также поддержку клиентов.

• Профессиональное интеллектуальное построение диаграмм
• Экспорт в Microsoft Office, Google Документы и Google Таблицы
• Готовые шаблоны
• Функциональность перетаскивания
• Автоматически масштабирует размеры помещения
• Поддерживает импорт и экспорт из Visio

Что нравится пользователям:

«SmartDraw прост в использовании и не требует много времени для изучения.Это продукт, который может использовать человек, начинающий работать с системами САПР, чтобы делать простые чертежи и учиться рисовать простые планы этажей … Продукт имеет полезные вспомогательные функции и хорошую библиотеку предметов интерьера, которые можно показать на плане этажа, чтобы помочь указать размер или шкала.»
— Обзор SmartDraw пользователем

Что не нравится пользователям:

«Когда вы приступите к делу, здесь действительно не из чего выбирать. Многие изображения настолько специфичны, что я никогда не мог представить себе, что когда-либо буду использовать их.Я также обнаружил, что графика настолько специфична, что настроить ее очень сложно. Также было много проблем с выбором цветов, полей и текста. Я ненавижу то, что он не проверяет орфографию и как трудно найти значки ».
— Обзор SmartDraw пользователем в управлении некоммерческой организацией

Рекомендации другим пользователям при покупке продукта:

«Внимательно изучите свои варианты использования. Вы составляете подробную блок-схему? Visio лучше. Планируете ли вы проект с учетом взаимозависимостей? Проект лучше.Вам нужно сделать много быстрых и простых диаграмм или интеллект-карт? Тогда этот инструмент может работать на вас ».
— Обзор SmartDraw пользователем информационных технологий и услуг

6. Милый дом 3D

Наименование продукта: Sweet Home 3D
G2 Star Рейтинг: 3,9 из 5,0 звезд
Количество отзывов: 10

Sweet Home 3D — это приложение для дизайна интерьера с открытым исходным кодом, которое можно загрузить или использовать в веб-браузере. Как следует из названия, он позволяет пользователям просматривать готовые 2D-планы этажей в 3D для контекста и презентации.Sweet Home 3D предназначен для использования непрофессионалами. Программа работает в операционных системах Windows, Mac и Linux.

Изображение предоставлено SweetHome 3D

• Все программное обеспечение Sweet Home 3D можно загрузить или открыть через веб-браузер.

• Поскольку Sweet Home 3D — это инструмент с открытым исходным кодом, платный вариант недоступен.

• 2D-дизайн, 3D-вид
• Инструменты для рисования с точными размерами
• Размеры оборудования, например дверей и окон
• Каталог мебели
• Аннотация плана этажа
• Импорт чертежей
• Интеграция с надстройками Java

Что нравится пользователям:

«В этом программном обеспечении много хороших качеств: в нем есть тысячи моделей для создания трехмерных моделей интерьера, оно очень простое в использовании, [и] интерфейс работает очень плавно. Он очень легкий, но графика может быть отличной. Существует [] версия браузера, [которая] также работает очень плавно. Он имеет очень хорошую производительность и не требует высокопроизводительного компьютера. Лучшее в Sweet Home 3D — это карта освещения. Это очень дешевое программное обеспечение, но очень полезное ».
— Обзор Sweet Home 3D от Ребека К.

Что не нравится пользователям:

«Не соответствует параметрам и требованиям для проектов с профессиональным внешним видом. Его объем ограничен, его предустановленные инструменты не являются гибкими, а проектирование сред — это задача, которая оставляет вас неудовлетворенными результатом … Галерея объектов, доступных для вставки, имеет прекращенный вид; они не соответствуют текущему рынку доступных продуктов.»
— Sweet Home 3D обзор Майкла С.

Рекомендации другим пользователям при покупке продукта:

«Обязательно рассмотрите другие продукты на рынке и посмотрите на более дорогие продукты. Повышение цены на более качественный продукт может стоить того для некоторых потребителей. С другой стороны, программа работает довольно хорошо, без лишних наворотов. Это может быть отличной сделкой для людей с ограниченным бюджетом ».
— Обзор Sweet Home 3D от Брюса Э.

7.Проект

Наименование продукта: Draft it Free
G2 Star Рейтинг: 5,0 из 5,0 звезд
Количество отзывов: 1

Draft it от cadlogic — это полнофункциональная программа для рисования в 2D-САПР, которая предоставляет архитекторам инструменты 3D-моделирования, черчения и детализации. Он предоставляет архитекторам мощные инструменты для рисования и поддерживает импорт файлов AutoCAD, а также различных компонентов и символов дизайна. Пользователи могут использовать четыре редакции Draft it, чтобы получить максимальную отдачу от вложенных средств.

Изображение предоставлено cadlogic

• Draft it Free можно использовать неограниченное время даже после 15-дневной пробной версии. Бесплатная версия позволяет пользователям создавать, изменять и сохранять планы этажей.

• Draft it Plus стоит 20 фунтов стерлингов, недорогое обновление. Draft it Plus позволяет пользователям создавать шаблоны, использовать дополнительные параметры ввода и получать доступ к дополнительным инструментам для рисования.
• Draft it Pro стоит 99 фунтов стерлингов и добавляет профессиональный вид готовому плану этажа.Draft it Pro предоставляет пользователям обширную библиотеку символов и поддерживает импорт файлов AutoCAD.
• Draft it Architectural стоит 199 фунтов стерлингов и предназначен для планирования зданий и предназначен для использования архитекторами, проектировщиками зданий и агентами по недвижимости. Draft it Architectural предоставляет пользователям автоматический просмотрщик 3D-моделей, еще больше архитектурных символов и возможность детализации размеров и измерений.

• 2D CAD-дизайн
• Метрические и британские единицы
• Мощные инструменты рисования и функции редактирования
• Символы архитектурного дизайна
• Размерные инструменты

Что нравится пользователям:

«Удобная 2D архитектурная платформа САПР. [Предоставляет] основные возможности построения диаграмм плана этажа. Отлично подходит для нетехнического персонала. Поддерживает британские и метрические единицы ».
— Проект обзора Коринн Х.

Что не нравится пользователям:

«Инструменты наложения не интуитивно понятны. Автоматический просмотрщик 3D-моделей не совсем автоматический ».
— Проект обзора Коринн Х.

Рекомендации другим пользователям при покупке продукта:

«Попробуйте, прежде чем потратите тысячи на другой пакет.Определите, какие именно инструменты вам необходимы и сколько вы готовы за них платить ».
— Проект обзора Коринн Х.

8. Планировщик

Наименование продукта: Планировщик помещений
G2 Star Рейтинг: 4,0 из 5,0 звезд
Количество отзывов: 1

Floorplanner позволяет легко создавать планы этажей в 2D и 3D, а затем делиться интерактивными версиями этих планов этажей в Интернете. Floorplanner оснащен функцией «автоматической меблировки», которая позволяет легко украсить комнаты в соответствии с планом этажа.Готовые планы этажей выглядят профессионально и безупречно, готовыми к презентации.

Изображение предоставлено Floorplanner

• Бесплатная веб-опция Floorplanner поддерживает один проект и предназначена для случайного использования. (Платные пользователи Floorplanner также могут использовать бесплатную версию, которая существует как обучающий модуль в платных версиях.) Если пользователь начинает работу над другими проектами, требующими использования Floorplanner, он может заплатить дополнительно 4 доллара.99 / проектный сбор. Бесплатный план включает в себя прикрепление фотографий и видео для обогащения готовых планов этажей, а также доступ к мобильному приложению Floorplanner для iOS.

• Опция «Плюс» стоит 14,95 долларов в год и поддерживает пять проектов и 20 3D-визуализаций в год. Дополнительные проекты стоят 2,99 доллара за проект. Опция «Плюс» позволяет пользователям экспортировать планы этажей в высоком разрешении или в различных масштабах PDF и делать их интерактивными.
Опция
• «Pro» стоит 29 долларов в месяц и поддерживает 15 проектов в месяц и неограниченное количество 3D-визуализаций. Дополнительные проекты стоят 1,99 доллара США за проект. Опция «Pro» основана на опциях «Plus» и позволяет использовать брендинг компании, а также доступ к нескольким местам.

• Инструмент для рисования
• Библиотека изображений мебели
• Интерактивный план этажа в 2D и 3D
• Прохождение 3D, 360-градусная панорама и VR
• Фотореалистичный рендеринг

Что нравится пользователям:

«FloorPlanner — отличный инструмент для быстрого и простого проектирования с множеством функций.Его приложения в Google Chrome и iPad — отличное дополнение к веб-инструменту. Функция перетаскивания в режиме просмотра просто потрясающая. Навигация между конструктивными особенностями, этажами и вариантами просмотра — большой плюс ».
— Обзор планировщика этажей Марджи А.

Что не нравится пользователям:

«Новые функции, такие как новая приборная панель, требуют большего внимания; он все еще глючит и не работает постоянно ».
— Обзор планировщика этажей Марджи А.

9.RoomSketcher

Наименование продукта: RoomSketcher (ранее RoomSketcher Home Designer)
Звездный рейтинг G2: 3,5 звезды из 5,0
Количество отзывов: 1

Приложение для проектирования RoomSketcher (ранее RoomSketcher Home Designer) позволяет пользователям создавать планы этажей и дома в 3D. Как профессионалы, так и частные лица могут использовать планы этажей RoomSketcher, фотографии с обзором в 360 градусов и интерактивные трехмерные пошаговые инструкции. Пользователи RoomSketcher могут полагаться на планы этажей с точными размерами, отображать эти планы в 3D и панорамах и даже настраивать готовый дизайн дома с помощью пользовательских цветов и текстур.

Изображение предоставлено RoomSketcher

• Основное решение RoomSketcher — это бесплатный инструмент для проектирования, который упрощает рисование, измерение и представление нарисованных с нуля или шаблонных планов дизайна.

• Платные обновления приводят к более мощным функциям, предлагающим больше возможностей настройки и профессионального брендинга для готовых планов этажей и дизайнов комнат.

• Умение рисовать планы этажей и проекты домов
• База данных мебели и фурнитуры
• Встроенные измерительные инструменты
• 2D и 3D визуализация и рендеринг
• Интерактивные, 3D-прохождения
• Бизнес-брендинг
• Загрузки чертежей
• Планы участков и ландшафтный дизайн
• Распечатать и скачать

Что нравится пользователям:

«Простота использования программы, позволяющая клиентам оставлять отзывы. »
— Обзор RoomSketcher Рэйчел Т.

Что не нравится пользователям:

«Некоторые функции [необходимо] настроить, чтобы [упростить] использование».
— Обзор RoomSketcher от Рэйчел Т.

Рекомендации другим пользователям при покупке продукта:

«Продукту необходимо повысить скорость».
— Обзор RoomSketcher от Рэйчел Т.

10. Планировщик этажей PlanningWiz

Название продукта: PlanningWiz Floor Planner
G2 Star Рейтинг: 3.5 из 5,0 звезд
Количество отзывов: 1

PlanningWiz предлагает услуги по проектированию планов этажей и решения для планировщиков этажей. Программа может использоваться при проектировании как внутренних, так и открытых пространств. PlanningWiz разработан для обработки тонкостей, которые могут потребоваться в определенных отраслях при планировании чертежей. Он также предлагает специальные версии для дизайнеров в конкретных отраслях, таких как девелопмент или развлекательные заведения.

Изображение предоставлено PlanningWiz

• Бесплатное решение PlanningWiz — это инструмент для рисования WYSIWYG, требующий входа в систему.С помощью бесплатной учетной записи пользователи могут рисовать, украшать и сохранять до пяти проектов в 2D или 3D, но не могут экспортировать или распечатывать свои проекты.

• PlanningWiz предлагает подписку «Grow», которая подходит для фрилансеров. В «Grow» пользователи могут создавать неограниченное количество 2D- и 3D-проектов перекрытий, а также экспортировать и распечатывать их в среднем разрешении. Подписчики «Grow» получают 25-процентную скидку на услуги PlanningWiz по разработке планов этажей.
Подписка
• PlanningWiz Pro позволяет профессионалам создавать двухмерные и трехмерные планы этажей с высоким разрешением, получать такую ​​же 25-процентную скидку и добавлять логотипы компаний.

• База данных этажных услуг
• База данных дверей, окон, стен, мебели и декора
• Функциональность перетаскивания
• Разнообразие текстур
• Загрузка и импорт фото

Что нравится пользователям:

«Приложение представляет собой WYSIWYG, что означает« Что видишь, то и получаешь », поэтому для людей, привыкших рисовать в PowerPoint или аналогичных программах, оно может быть очень удобным.»
— Планировщик этажей PlanningWiz Хуана Пабло А.

Что не нравится пользователям:

«Программному обеспечению не хватает премиального внешнего вида, и, в зависимости от вашей версии, количество сохраненных вами планов может быть ограничено. Обмен доступен только при сохранении плана или его загрузке в среднем разрешении, если у вас нет бизнес-аккаунта. Также отсутствуют некоторые другие варианты «помощи». Вы должны понять, как им пользоваться, хотя им очень легко пользоваться ».
— Планировщик этажей PlanningWiz Хуана Пабло А.

Рекомендации другим пользователям при покупке продукта:

«Отлично подходит для быстрого проектирования. Обязательно ознакомьтесь с ограничениями для разных планов. Кроме того, имейте в виду, что внешний вид может быть не самым лучшим, и планы можно будет загрузить и поделиться ».
— Планировщик этажей PlanningWiz Хуана Пабло А.

11. Комната

Наименование продукта: Roomle 3D Floor Planner
Рейтинг G2: N / A

Roomle — это цифровой 3D-конфигуратор, который помогает дизайнерам мебели рекламировать и демонстрировать свои товары.Модуль 2D и 3D планирования комнат Roomle помогает агентам по недвижимости и дизайнерам интерьеров использовать высококачественные привлекательные визуальные эффекты для создания интерактивных планов этажей. Планировщик этажей Roomle поддерживает виртуальные пошаговые инструкции и простой обмен.

Изображение любезно предоставлено Roomle

• Roomle предлагает бесплатное веб-приложение и мобильное приложение для iOS, которые можно загрузить и использовать. (На момент публикации мобильное приложение для Android находится в стадии бета-тестирования.) Пользователям просто нужно создать учетную запись Roomle, чтобы начать создавать планы этажей, а также проектировать и обставлять комнаты.

• Roomle предлагает веб-приложение white label стоимостью от 200 евро в месяц
Цена
• Roomle для бизнеса указана на основе цитаты и включает услугу «белые перчатки».

• 2D- или 3D-визуализатор плана этажа
• Редактор плана этажа
• Обмен, сохранение и печать файлов
• База данных товаров 3D
• Виртуальное прохождение
• Фирменный знак
• Независимость от виртуальной реальности

Определите, какое программное обеспечение лучше всего подойдет для вашего плана этажа. Вы — архитектурная фирма, которой необходимо создавать высококачественные визуализации потенциальных планов этажей для вашего клиента по коммерческой недвижимости? Вы домовладелец, который хочет спланировать ремонт? Вы агент по недвижимости, которому необходимо создавать и поддерживать как двухмерные, так и трехмерные планы этажей, чтобы поделиться ими с потенциальными покупателями?

После того, как вы определились с потребностями в дизайне, вы должны определить свой бюджет и свои абсолютные потребности.«Бесплатные решения для планирования этажей предлагают функциональность, сравнимую с программным обеспечением для платных планировок. Вопрос лишь в том, будут ли удовлетворены ваши потребности с помощью уменьшенной версии инструментов дизайна.

Вам интересно узнать об американском программном бизнесе? Ознакомьтесь с нашим обзором American Software Business сегодня!

Создайте свой собственный чертеж | Как рисовать планы этажей

Как рисовать планы этажей вручную или с помощью программы для дизайна дома

Этот учебник «Сделай свой собственный чертеж» проведет вас через подробные шаги по рисованию поэтажных планов для вашего нового дома. За этим процессом могут следить те, кто составляет свои чертежи вручную или с помощью программного обеспечения для домашнего дизайна.

В этом уроке мы предполагаем, что вы уже выполнили эскизы дизайна своего дома. Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Варианты черчения

Есть два основных способа сделать свои собственные чертежи.

• Использование программного обеспечения для домашнего дизайна.
• Составим их вручную.

Существует также возможность сделать и то, и другое.

Кто-то может спросить, зачем кому-то делать свои собственные чертежи вручную, когда у нас есть много относительно недорогих программных продуктов для домашнего дизайна.

Вот несколько веских причин:

• Требуется много времени, чтобы по-настоящему научиться использовать программы проектирования домов для полного создания поперечных сечений, каркаса и других деталей чертежей, необходимых для утверждения планов здания.
• Большинство недорогих программ (менее 250 долларов) не генерируют детали, необходимые для полных строительных чертежей.

Большинство программ проектирования домов могут создавать чертежи этажей с точными размерами и качеством, необходимым для разрешения на строительство. Но для некоторых программ это все, что вы можете сделать со строительными чертежами. Остались виды в поперечном сечении, фасады и все необходимые планы каркаса. Здесь вам, возможно, придется сделать свои собственные чертежи вручную или использовать более полнофункциональную (и более дорогую программу для дизайна дома).

Я не предлагаю полностью отказаться от программ домашнего дизайна. Хороший подход, если вы хотите снизить расходы, — это рисовать с помощью программного обеспечения для дизайна и рисовать вручную.

Программы домашнего дизайна отлично подходят для того, чтобы вы могли рисовать планы этажей в 2D, а затем визуализировать их в 3D. Вы можете легко перемещать стены по мере совершенствования своего дизайна. Программы дизайна позволяют быстро создавать обзоры ваших идей и проектов. Затем вы можете легко изменять чертежи, перетаскивая мебель, приборы и приспособления на чертежи.Часто вы понимаете, что недостаточно места для определенных областей, когда в них установлены светильники, или, возможно, вы тратите пространство в некоторых областях.

Независимо от того, используете ли вы программное обеспечение для домашнего дизайна или рисуете чертежи вручную, первым делом нужно начинать с чертежей. Используя свои собственные эскизы плана этажа или результаты из модуля «Нарисовать план этажа» нашего руководства по дизайну дома, начните с рисования внешних стен основного этажа вашего дома. (Последовательность, описанная ниже для рисования планов этажей вручную, будет хорошей, если вы также используете программное обеспечение для проектирования.)

В вашем местном магазине товаров для искусства должны быть все инструменты для рисования, которые вам понадобятся, чтобы сделать свои собственные чертежи. Вы также можете заказать большую часть этих расходных материалов через Интернет. Хороший поставщик — Утрехтские принадлежности для черчения.

• Масштаб архитектора
• Т-образный квадрат
• Регулируемый треугольник
• Карандаши механические с грифелями
• Фломастеры
• Ластик
• Стирающие щиты (для точного стирания только определенных частей вашего рисунка)
• Компас
• Шаблон символа
• Длинная металлическая линейка или прямой край
• Копировальная бумага
• Малярная лента
• Универсальный нож
• Большая плоская рабочая поверхность (стол)
• Белая доска для плакатов в качестве основы для вашей рабочей поверхности

  Необязательно, но приятно:

• Параллельная линейка (для рисования параллельных линий — также можно использовать Т-образный квадрат)

Как пользоваться масштабом архитектора

Чтобы сделать свой собственный проект в масштабе, вы воспользуетесь масштабом архитектора. Весы Architect очень просты в использовании, математика не требуется.

Для планов дома следует использовать масштаб от 1/4 дюйма до фута для чертежей плана этажа. Это записывается как 1/4 «: 1 ‘. Это означает, что каждая четверть дюйма, которую вы рисуете на своей странице, представляет один фут для реального дома в том виде, в каком он будет построен. Таким образом, один дюйм на вашем чертеже будет представлять четыре фута построенного дома.

Найдите сторону треугольной шкалы, на которой нанесено 1/4 «: 1 ‘. Числа на этой стороне шкалы представляют собой футы для вашего построенного дома.Итак, если вам нужно нарисовать внешнюю стену длиной 36 футов, вы должны:

1. Положите шкалу на бумагу
2. Сделайте небольшую отметку карандашом на бумаге возле нулевой отметки на шкале.
3. Сделайте еще одну маленькую отметку карандашом на бумаге возле отметки 36 на шкале.
4. С помощью металлической линейки нарисуйте прямую линию, соединяющую две отметки.

Эта линия будет иметь размер 9 дюймов на вашем чертеже и будет представлять 36 футов для построенного дома.

По завершении на ваших чертежах должны быть точно указаны все размеры помещения. Но люди, занимающиеся строительством, часто используют архитектурную шкалу (или линейку) во время строительства, чтобы проверить различные размеры на ваших чертежах. Поэтому для этого убедитесь, что вы используете точный масштаб для каждой нарисованной линии.

Сама страница с чертежами

Чтобы сделать свой собственный план этажа, используйте лист бумаги размером 24 на 36 дюймов. Положите лист на рабочую поверхность так, чтобы самый длинный край проходил горизонтально.

Нижний правый угол рисунка, который вы сохраните для основной надписи. Здесь вы напишите название вида, который вы рисуете (план этажа, фасад, поперечное сечение), масштаб чертежа, название дома (может быть просто фамилия), имя дизайнера и дату. Дата очень важна, особенно когда вы вносите изменения в свои планы. Каждый на стройплощадке должен знать, какую версию планов с датой они должны использовать.

Мы столкнулись с этой проблемой при заливке бетонных оснований и опор столбов.К счастью, я наблюдал за заливкой, когда заметил, что подушки для опорных стоек заливаются не в том месте. Я поговорил с командой и обнаружил, что у них есть старый набор чертежей. Мы переместили деревянный каркас для подушек, а затем вручную перелопатили залитый бетон в нужное место.

Рисование наружных стен

Начните с рисования внешних стен вашего проекта. Вам нужно будет примерно отцентрировать вид на плане первого этажа в пространстве на доступном листе бумаги, за исключением основной надписи.Поэтому, прежде чем рисовать свою первую стену, используйте масштаб и получите приблизительное представление о том, сколько места на странице потребуется для вашего плана первого этажа.

В этом уроке мы будем двигаться по часовой стрелке, начиная с верхнего левого угла вашего рисунка. Вы можете выбрать, как вы будете ориентировать дом на странице. Довольно стандартно иметь входную дверь в нижней части горизонтального полотна, но в зависимости от дизайна или формы вашего дома вы можете изменить это.

Для чертежей плана этажа вы начертите обрамленные стены, внутренние и внешние.То есть вы не будете рисовать окончательные размеры комнат после установки гипсокартона или других готовых поверхностей стен. Другие чертежи детализируют готовые поверхности внешних и внутренних стен по мере необходимости.

Строительные чертежи для планов этажей должны быть правильно рассчитаны для бригады каркаса. Разница в размерах комнаты с установленным гипсокартоном очень мала и будет составлять всего около дюйма для любой данной комнаты (полдюйма гипсокартона с каждой стороны комнаты).Но могут быть части вашего дизайна, где отклонение на дюйм может вызвать проблемы (например, если вы предварительно заказываете нестандартные или стандартные шкафы).

Начните с верхнего левого угла плана этажа. На этом этапе не беспокойтесь о дверях и окнах, мы их нарисуем позже.

1. Используйте карандаш, масштаб вашего архитектора и линейку, чтобы нарисовать, каким будет общий внутренний размер первой стены до тех пор, пока она не встретится с другой стеной (ваши внешние стены могут быть толщиной от нескольких дюймов до нескольких футов — для тюк соломы домой например).
2. Используйте Т-образный квадрат (или транспортир для стены, не находящейся под прямым углом к ​​предыдущей стене) и масштаб архитектора, чтобы нарисовать следующую стену.
3. Продолжайте таким же образом, по часовой стрелке вокруг вашего рисунка, пока не будет нарисована внутренняя сторона обрамления всех ваших внешних стен.
4. Наконец, нарисуйте внешнюю часть каркаса внешней стены. Если вы обрамляете каркас 2 на 6, ваши внешние стены будут иметь толщину 5 1/2 дюймов (2 на 4 и 2 на 6 пропущены через строгальный станок, который снимает половину дюйма как их ширины, так и толщины).

Нарисовать внутренние стены

Для внутренних стен:

1. Нарисуйте обе стороны каждой внутренней стены. Если вы будете использовать 2 на 4 для обрамления внутренних стен, фактическая толщина каждой обрамленной стены будет 3 1/2 дюйма (как объяснено выше в конце раздела чертежа внешних стен). Сначала просто нарисуйте каждую стену, двери и проемы мы определим позже.
2. Нарисуйте стены вокруг любых участков лестничной клетки. Это помогает визуализировать зону лестничной клетки как комнату.Если вокруг лестничной клетки не будет физической стены, просто нарисуйте слабую пунктирную линию.
3. Нарисуйте лестницы и любые промежуточные площадки внутри этих стен.
4. Нарисуйте стрелку с надписью «вверх» в направлении вверх по лестнице.

Раздвижные двери и окна

Следующим шагом в создании вашего собственного чертежа является нанесение дверей и окон на план этажа. Для каждого дверного, оконного или стенного проема на плане этажа:

• Используйте масштаб, чтобы определить его положение.
• Нарисуйте соответствующий символ двери или окна из глоссария символов чертежей, чтобы правильно его идентифицировать.

Помещения с этикетками

В центре каждой комнаты четко обозначьте название комнаты. Включите туалеты и открытые пространства, такие как входы.

Найти бытовые приборы, сантехнику и приспособления

Используя масштаб, шаблон символов и линейку, нарисуйте правильные символы для:

• Вся бытовая техника
• Встроенная мебель, такая как кухонные и ванные шкафы и столешницы
• Сантехнические изделия, такие как раковины, туалеты и ванны
• Камины
• Такое оборудование, как печи, кондиционеры и резервуары для воды.

Нарисовать электрические символы

Все электрические символы теперь должны быть добавлены к вашим планам.

Для элементов, устанавливаемых на потолке, нарисуйте следующие приспособления на полу сразу под местом, где они будут установлены.

• Потолочные светильники, например светильники для горшков или дорожек.
• Дымовая сигнализация

Этикетка поверхности пола

Детализируйте планы, указав для каждой комнаты, как будут отделаны полы и какие необходимые черновые полы.Например, ваши планы могут выглядеть так:

• паркет 3/4 дюйма
• Плитка 1/4 «над фанерным черным полом 1/2»
• Ковер поверх фанерного основания 5/8 »

Измерьте свои планы

Следующим шагом на чертежах плана этажа является нанесение точных размерных линий. Вам нужно будет нарисовать размерные линии для:

• Каждая комната
• Туалеты
• Глубина корпуса
• Расстояние от стены до задней части унитаза (известное как грубое по размеру)
• Размеры ванн
• Расстояния от стен до края любых приборов или приспособлений.

Обратите внимание, что не все необходимые размерные линии показаны на плане ниже — это сделано для удобства просмотра. Вдоль каждой наружной стены должна пройти еще одна размерная линия, чтобы обозначить все оконные и дверные проемы.

Добавить мебель

Мебель не должна быть включена в ваши строительные чертежи, но для целей вашего собственного проектирования рекомендуется использовать масштабные вырезы в мебели в процессе проектирования, чтобы обеспечить достаточное пространство для всех комнат и проходов.См. Наш учебный модуль «Рисование плана этажа» для получения дополнительной информации и символов чертежей мебели.

Создание спецификации окон и дверей

Последний шаг к созданию собственного чертежа — создание расписания окон и дверей.

На вашем плане этажа:

1. Обозначьте каждую дверь и окно цифрой или буквой.
2. В пустой области справа от плана этажа создайте список из трех столбцов.
3. Поместите все надписи для ваших дверей и окон в первую колонку.
4. Перечислить типы окон и дверей во втором столбце (створчатые, навесные, фиксированные, одинарные и т. Д.)
5. Укажите точный размер окна в третьем столбце.

Далее Создайте свой собственный модуль чертежа

Перейдите к следующим учебным модулям по построению дома: Как рисовать фасады и рисовать поперечные сечения домов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Как создать базовый план этажа вручную: 11 шагов

Введение: Как вручную составить проект базового плана этажа

Эти инструкции помогут вам создать свой собственный план этажа. Умение создавать поэтажные планы — важная часть того, что значит быть инженером-строителем или архитектором. Внимательно следуйте этим инструкциям, чтобы получить максимум от того, что они предлагают. Создание простого плана этажа требует небольших технических навыков. Требуется использование архитектурных или инженерных масштабов, но кроме этого все, что вам нужно, — это воображение.В эти инструкции включен краткий видеоурок по использованию инженерной шкалы. В зависимости от сложности дизайна это может занять от 2 до 5 часов.

Список расходных материалов:
Карандаш
Ластик
Инженерная бумага
Инженерные весы

Добавить TipAsk QuestionDownload

Шаг 1: Учебное пособие по инженерным весам

Вот краткое руководство по использованию инженерных весов.

Добавить TipAsk QuestionDownload

Шаг 2: 1.Набросок внешних стен

Чтобы начать рисовать вручную базовый план этажа, начните с легкой выкладки внешних стен, придав им форму и размеры, необходимые для дома. Для простоты в примере, показанном здесь, будет использоваться базовая прямоугольная форма. Также важно выбрать подходящий масштаб для рисунка. Масштаб этого конкретного плана этажа составляет 1 дюйм: 20 футов.

Добавить TipAsk QuestionDownload

Шаг 3: начертите контрольные линии

Когда внешние стены будут подняты, полезно добавить контрольные линии на чертеж для целей масштабирования.Обычно эти линии проходят через середины вертикальных и горизонтальных стен дома. Это демонстрируется на примере.

Добавить TipAsk QuestionDownload

Шаг 4: Внутренние стены

Теперь пора разложить внутренние стены предлагаемого дома световыми линиями. Важно заранее определить толщину этих стен. Шесть дюймов — типичная толщина дома, чтобы оставить место для водопровода и электрических трубок. Именно на этом этапе нужно определить количество комнат и туалетов.

Добавить TipAsk QuestionDownload

Шаг 5: Найдите двери

Следующий шаг — определить расположение дверей для входа в дом, комнат внутри дома и всех туалетов с помощью световых линий. Стандартные размеры двери составляют 2 фута 8 дюймов, как показано в примере. При размещении на стене размер будет измеряться от центра двери, поэтому обязательно измерьте соответственно.

Добавить TipAsk QuestionDownload

Шаг 6: Добавить Windows

Окна — следующее дополнение к существующему плану этажа.Как и дверные проемы, окна будут измеряться от их центра. Также важно помнить о реалистичном расстоянии и размере окон. Все окна в этом примере для простоты имеют ширину 3 фута, но не стесняйтесь делать их любого размера.

Добавить TipAsk QuestionDownload

Шаг 7: Размещение шкафов, кухонной техники и сантехники

Теперь пора добавить на план шкафы, кухонные приборы и сантехнику. Нижние кухонные шкафы обычно имеют глубину 2 фута, а верхние шкафы — 1 фут.Нижние шкафы обведены сплошной линией, а верхние — пунктирной. Холодильник и плита глубже каюты и тоже нарисованы сплошными линиями, но они будут обозначены позже. Сантехника оформляется аналогично, как показано на примере.

Добавить TipAsk QuestionDownload

Шаг 8: Измерьте план

Наконец, пришло время добавить размеры на план этажа. Обязательно тщательно обозначьте размеры на всем плане. Все стены, двери, окна, шкафы и приборы должны иметь такие размеры, чтобы гарантировать, что их правильное расположение известно.Обратитесь к примеру, чтобы увидеть базовую демонстрацию того, как должны выглядеть размеры.

Добавить TipAsk QuestionDownload

Шаг 9: Пометьте комнаты

После того, как размеры закончены, пора пометить комнаты и добавить любые конкретные примечания, которые считаются подходящими. Спальни должны быть обозначены номерами, при этом главная спальня должна быть номером один.

Добавить TipAsk QuestionDownload

Шаг 10: Очистите его

Следующим шагом в завершении плана этажа является его очистка и улучшение внешнего вида.Убедитесь, что все ошибки полностью стерты, выглядят красиво и аккуратно вырезаны. Когда вы абсолютно уверены, что все правильно, пора затемнить все вспомогательные линии. Это следует делать прямой кромкой, а НЕ свободной рукой.

Добавить TipAsk QuestionDownload

Шаг 11: Добавление основной надписи

Последняя вещь, необходимая на плане этажа, — это основная надпись. Основная надпись должна находиться в правом нижнем углу плана этажа. Он должен включать название вашего дома, ваше имя и размер шкалы, которую вы использовали для его рисования, для использования в будущем.

Наконец-то завершен план этажа! Теперь можно изучить дальнейшие аспекты проектирования дома и его воплощения в жизнь. План этажа должен быть полностью проработанным, чтобы другие зрители могли легко понять ваши идеи.

Добавить TipAsk QuestionDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Рекомендации

Как нарисовать план этажа карандашом и бумагой

Итак, вы цените все хорошее, что может предложить план этажа, и хотите знать, как самому нарисовать план этажа, потрясающе.

Как и многие другие агенты или оценщики энергии, возможно, вы уже создаете планы этажей, но считаете, что создание планов этажей занимает слишком много времени в программном обеспечении, таком как Metropix.

Здесь, в Elements, мы вас поддержим. Мы можем взять ваш нарисованный от руки эскиз, который, кстати, не обязательно должен быть шедевром, и преобразовать его в готовый план этажа, используя отраслевой стандарт — AutoCAD.

Прочтите, чтобы узнать о простом и экономичном способе получения точных, индивидуальных и профессиональных планов этажей для вашей собственности.Вот простое руководство, как составить план дома с помощью карандаша и бумаги.

У вас должно получиться что-то вроде этого…

Что вам понадобится

Для создания эскиза плана этажа вашего дома вам понадобится:

• Лазерный измеритель — нам нравится этот от Leica.
• Миллиметровка. Этот блокнот от Silvine действительно хорош.
• Карандаш с резиной — подойдет любой, но эти красочные Bic’s великолепны!

Встаньте снаружи перед зданием. Начните свой набросок с нижнего угла листа, но оставьте немного места на тот случай, если появятся какие-либо неожиданные расширения или части собственности, которые будут выступать.

Преимущество использования миллиметровой бумаги для рисования собственного плана этажа заключается в том, что вы можете использовать каждый квадрат в качестве единицы измерения. Вы можете попробовать пройти по длине внешней стены, посчитав свои шаги, а затем преобразовав эти шаги в квадраты на миллиметровой бумаге.Это помогает сохранить приблизительный масштаб. Или вы можете просто сделать это на глаз, в зависимости от ваших навыков.

Сделайте это для всех стен на всех этажах, пока не получите приблизительный «отпечаток» здания. Лично мне нравится использовать разные страницы миллиметровой бумаги для каждого этажа, но вам это не обязательно.

Пока еще снаружи, нарисуйте окна и двери. Этот на самом деле помогает определить, где находятся внутренние стены, когда вы входите внутрь.Простая линия для окна и дуга для двери.

Не волнуйтесь, если они не совсем в нужном месте, вы скоро узнаете, когда придете рисовать внутренние стены. Возможно, вам скоро понадобится использовать эту резину.

Пройдите через входную дверь и, начиная с первого этажа, пройдите через нее, стараясь изо всех сил правильно наметить расположение стен. Пока вы делаете это, нарисуйте любые внутренние двери.

Я думаю, это личное предпочтение, но вы можете оставить измерения комнат с помощью лазерного измерителя, пока не набросаете все стены, или измерять по мере продвижения.

Начать стрелять этим лазером. Приложите нижнюю часть лазерного измерителя к стене и направьте его на другую сторону комнаты, убедитесь, что он ровный и не наклонен вверх или вниз, затем нажмите кнопку, чтобы провести измерение. Четко напишите это на плане рядом с указанной стеной.

Для простой квадратной комнаты потребуется всего два измерения. Для помещений более сложной формы лучше всего измерить каждую секцию стены. Как показывает практика, чем больше измерений, тем лучше.

Краткое примечание по единицам измерения: Мы предоставляем планы этажей для агентов по недвижимости как в метрической, так и в британской системе единиц, но вы должны использовать метры и сантиметры на своих эскизах.

На кухне нарисуйте линию или две, чтобы обозначить расположение столешницы, и грубо постучите туда, где находятся раковина и плита.Используйте свои врожденные художественные способности, чтобы сделать это в любом иллюстративном стиле, который вам нравится, но здесь меньше значит больше!

Когда нужно подняться наверх, нарисуйте несколько линий, чтобы обозначить положение лестницы. Измерьте ширину лестницы, а не ее на плане.

В ванных комнатах и ​​туалете — эскиз, на котором расположены раковины, ванны, душевые и туалеты.

Другие элементы, которые можно включить в ваш набросок, могут быть шкафами в спальнях, потолочными светильниками Velux, шкафами под лестницей или чем-то еще — нарисуйте это, мы можем включить это!

6. Этикеточные материалы

Ваш лучший и самый аккуратный почерк, убедитесь, что вещи четко различимы.

Во-первых, убедитесь, что каждый этаж назван, например Первый этаж, Первый этаж, Подвал и т. Д. Затем в центре каждой комнаты напишите название этой комнаты. Что касается спален, идентифицируйте их по номеру, например Спальня 1, Спальня 2 и так далее. Если ваш поэтажный план занимает несколько страниц, пронумеруйте их.

Добавьте любые другие примечания, которые, по вашему мнению, помогут нам правильно преобразовать ваш эскиз в законченный план этажа, также должны быть включены.

Хотите показать ориентацию? Сады, выходящие на юг, хороши, поэтому покажите это стрелкой на север. Используйте компас или приложение, чтобы определить ориентацию, нарисуйте стрелку севера где-нибудь в углу, и мы добавим ее на план.

Когда вы будете довольны своим эскизом, отправьте его нам для преобразования эскиза плана этажа. С помощью простого перетаскивания вы можете оставить это у нас, чтобы создать красивый и индивидуальный план этажа всего за 6 фунтов стерлингов.95 + НДС.

Мы даже можем настроить стены, заливку комнаты и текст на любые цвета, которые вам нравятся, и добавить ваш логотип. Вы получите готовую версию плана этажа в формате JPG примерно через 3 часа.

Звук хороший? Приходите к нам, введите BLOG28 для 3 бесплатных заказов при создании учетной записи 🙂

Алекс является основателем Elements Property, британской компании, стремящейся помогать в сфере недвижимости и позволяющей агентам продавать свою недвижимость лучше, быстрее и с большим «вау-фактором»!

Как нарисовать план этажа — Live Home 3D

Типы планов

Планы этажей на бумаге

Создание поэтажных планов на бумаге позволит вам визуализировать большую и подробную схему вашего проекта. Вы не ограничены в выборе личных знаков и знаков в дополнение к общим, чтобы выделить важные заметки и места.

Этот традиционный метод вполне подходит. Однако, если вы хотите добиться большей гибкости и универсальности, например, поделиться шаблонами домашней бумаги с другими, чтобы запросить их отзывы, предпочтительнее цифровая версия, нарисованная на компьютере или планшете.

План этажа на компьютере или планшете

Хотя это решение кажется чрезмерно сложным для пользователей, не разбирающихся в технологиях, существует множество простых программ, предназначенных для начинающих пользователей DIY.

В целом создание плана этажа на компьютере дает несколько преимуществ:

• Рисование компьютерными средствами намного быстрее,
• Любые будущие модификации плана действительно просты,
• Быстро получить 3D-план на основе плана этажа,
• Легко делитесь планом с другими, независимо от расстояния.

В следующей статье мы обсудим этапы построения плана этажа на компьютере.

Перед началом работы: подготовка

Измерения на площадке

Если вам не нужно начинать с нуля и нужно сделать ремонт или реконструкцию существующего дома или квартиры, первое, что нужно выполнить, — это измерить внешние стены и определить размер внутренних стен. Не забудьте измерить все расстояния между дверями и окнами, а также высоту, ширину и высоту этих объектов. Также очень важно измерить размер молдингов.

Если планируете новый дом

Конечно, если ваша цель — создать новый дом, вы можете пропустить предыдущий шаг. Вместо этого крайне важно проанализировать текущие предложения на рынке и решить, какой тип здания вы хотели бы видеть в итоге. Например, следует определить, сколько этажей, спален, ванных комнат и подъездов в нем будет.

Если вы не уверены, с чего начать, в сети есть различные готовые планы дома. Посетите специальные архитектурные веб-сайты, чтобы узнать, что вам нравится или не нравится.

Как нарисовать план этажа на компьютере

Как уже упоминалось выше, мы рекомендуем создавать план этажа в цифровом формате. Благодаря современным технологиям для этой задачи можно использовать даже планшет, что является отличной новостью для тех из нас, кто перешел на такие устройства.

Шаг 1. Найдите программу для дизайна интерьера

Существует множество приложений для домашнего дизайна — от простых до самых профессиональных.Некоторые из них работают в сети, а другие необходимо установить на устройство.

Обычно встроенное программное обеспечение, установленное на устройствах, предлагает больше функций и в полной мере использует возможности операционной системы. Хорошим примером является использование в приложениях iOS технологии AR (дополненной реальности), поддерживаемой операционной системой. Онлайн-программное обеспечение обычно намного медленнее и ограниченнее, и оно не работает без подключения к Интернету.

В качестве примера для этой статьи мы будем использовать Live Home 3D.Live Home 3D — это мультиплатформенное программное обеспечение для проектирования дома, которое предлагает собственные приложения для каждой системы (Windows 10, macOS, iOS и iPadOS), при этом проекты могут по-прежнему использоваться на разных платформах.

Шаг 2: Выберите масштаб проекта

Перед тем как начать, необходимо выбрать масштаб проекта. Самый распространенный масштаб для комнаты — 1:25, 1:50 для квартиры и 1: 100 для дома.

Чтобы выбрать удобный масштаб. В Live Home 3D перейдите в «Настройки проекта» и выберите нужный вариант.

Шаг 3: Выберите единицы измерения

Еще одна вещь, о которой вам следует подумать, прежде чем начинать работу над планом дома, — это единицы измерения. В разных странах и регионах мира используются разные системы измерения. Программное обеспечение, которое продается по всему миру, обычно предлагает все стандартные возможности, поэтому не забудьте выбрать тот, который вам удобен.

По умолчанию Live Home 3D работает в Императорской системе (например.г., дюймы и футы), но вы можете легко переключиться на метрическую систему (например, метры, ярды). Для этого щелкните раскрывающийся список в верхнем левом углу окна документа или выберите его в диалоговом окне «Параметры проекта».

Полезный совет: импортируйте план этажа

Если вы планируете ремонт и напечатали план этажа на бумаге, то вам повезло, потому что некоторые приложения для домашнего дизайна предлагают функцию импорта чертежей, которая еще больше упростит и сократит процесс.

Просто отсканируйте или сфотографируйте свой план и экспортируйте его как изображение jpeg или png, а затем проследите его с помощью инструментов построения 3D Live Home. В этом случае вам нужно будет найти шкалу и единицы измерения на распечатанном плане этажа и установить их в программе.

Шаг 4: Нарисуйте стены

Конечно, план этажа начинается с внешних стен. В каждом приложении для домашнего дизайна есть инструмент для прямой стены. Воспользуйтесь им, чтобы нарисовать периметр комнаты или дома.

Некоторые приложения предлагают инструменты для создания пространств нестандартной формы. Live Home 3D расширяет свою коллекцию строительных инструментов с помощью Arc Wall для создания более сложных проектов, таких как круглые комнаты или дугообразные стены.

Внутренние стены разделяют дом на отдельные участки. Добавляйте их, тщательно следуя своему плану.

Шаг 5: начертите полы и потолки

Когда вы закончите со стенами, нарисуйте полы и потолки, чтобы завершить комнаты.

В Live Home 3D вы можете создавать полы и потолки любой формы благодаря специальным инструментам, таким как Floor / Ceiling Poly для полов и потолков нестандартной формы и Ceiling Opening Rect / Poly для потолочных проемов.

Полезный совет: нарисуйте целые комнаты

Некоторые приложения, например Live Home 3D, позволяют рисовать целые комнаты. Инструмент Комната создает прямоугольную комнату с потолком и полом. Во время рисования приложение отображает длину каждой стены.

Преимущество Live Home 3D в том, что вы можете построить план этажа, добавляя целые комнаты, и это действительно просто, поскольку отснятый материал просматривается на лету.

Шаг 6. Добавьте двери и окна

После того, как вы нарисовали все стены, полы и потолки, вы должны добавить двери и окна.

В Live Home 3D вы можете перетащить их из огромной встроенной галереи объектов, и они будут автоматически интегрированы в стены.

Полезный совет: установите расстояние между объектами

Live Home 3D позволяет вам устанавливать расстояние между объектами. Вы можете поместить объект (например, дверь, окно, мебель) на план, а затем вручную отрегулировать его положение или использовать интеллектуальный инструмент измерения размеров, чтобы установить расстояние между нижележащими объектами или стенами.

Шаг 7. Добавьте размеры и отметьте метраж

Измерьте и отметьте расстояния между разными объектами, чтобы выделить важные расстояния.Кроме того, важной частью плана этажа являются метки в метражах, поэтому обязательно используйте их на плане.

Шаг 8: Отметьте разные области цветом

Обозначьте разные области разными цветами, чтобы план этажа выглядел привлекательно и помогал визуально выделять отдельные пространства.

В Live Home 3D по умолчанию все стены и полы на плане отмечены одним цветом. Чтобы план выглядел более четким и привлекательным, вы можете установить отдельные цвета для разных комнат, настроив параметры заливки, обводки и штриховки 2D-чертежей.Вы также можете выбрать между контурным и растровым представлением изображения, и последнее закрасит все объекты на плане их реальными цветами.

Шаг 9: Обозначьте комнаты

Добавьте метки для обозначения комнат и всех участков квартиры или дома.

Еще один умный способ сделать план легко понятным — это указать названия комнат (например, холл, кухня, столовая, ванная, спальня и т. Д.). Ваш план этажа будет выглядеть более читабельным и профессиональным с пометками комнат.

Шаг 10: Добавьте мебель и лестницу

Это та часть, в которой цифровые планы наиболее эффективно используются. Добавьте мебель и измените ее местоположение, чтобы определить конфигурацию, которая вам больше всего нравится.

Обычно основные элементы, такие как лестницы, ванны, душевые, туалеты и раковины, добавляются первыми.Затем добавьте на кухню необходимую мебель и спланируйте расположение столешницы, плиты, раковины, холодильника и обеденного стола. А потом и все остальное, от кроватей и столов до растений и украшений.

Шаг 11. Отрегулируйте план этажа на вертикальном виде

Вид высот обычно доступен в профессиональном архитектурном программном обеспечении; однако это также полезно для проектов DIY. Эта функция отображает вид проекта сбоку, что помогает точно отрегулировать положение объектов, которые обычно расположены над полом, таких как окна, проемы, ниши и стеновые панели.Затем отметки можно экспортировать или распечатать, чтобы получить полное представление о плане.

Live Home 3D Pro — единственное относительно доступное приложение, которое предлагает вид высоты.

Шаг 12. Экспорт плана этажа в графический файл

Вот и все! Ваш поэтажный план готов. После того, как вы закончите, вы можете экспортировать его как изображение, чтобы поделиться с семьей, друзьями или подрядчиками.

Live Home может помочь вам экспортировать план этажа всего за несколько кликов, предлагая расширенные параметры экспорта, которые помогут вам визуализировать именно то, что вы хотите, на конечном изображении. Приложение поддерживает экспорт в несколько графических форматов, включая PDF, BMP, TIFF, JPG и PNG.

Посмотрите на свой интерьер в 3D!

Вот дополнительный бонус, который можно получить при использовании такого программного обеспечения, как Live Home 3D. Пока вы рисуете план этажа, программа автоматически создает трехмерный вид.

Вы можете переключиться в режим 3D в любое время и продолжить редактирование в режиме 3D, если предпочитаете более визуальный формат. Вы никогда не получите такого шанса, нарисовав план этажа на бумаге!

Посмотрите наши уроки «Создание плана этажа», чтобы начать рисовать планы этажа прямо сейчас.

Удачи вам в создании планов этажей!

12 лучших программ для поэтажных планов 2021 года — My Site Plan

Планы этажей используются, чтобы наглядно показать, как определенная область пространства расположена и связана с другими аспектами комнаты с точки зрения стен, приспособлений и мебели.

Это отличный способ проиллюстрировать, как будет выглядеть пространство.

Архитекторы, строители и даже агенты по недвижимости используют программное обеспечение для планирования этажей, чтобы помочь спроектировать и продемонстрировать концепции поэтажного плана своим клиентам. Современное программное обеспечение для планирования этажей достаточно продвинуто, чтобы создавать 3D-модели. С 3D-моделями можно пройти, чтобы максимально приблизиться к реалистичному представлению о том, как пространство может выглядеть после разработки.

Существует много различных типов программного обеспечения для планирования этажей, но вот некоторые из лучших программ для планирования этажей, которые вы можете использовать в 2021 году:

1.SketchUp

Сайт: https://www.sketchup.com/

Есть ли у него бесплатная пробная версия? Есть

Самая низкая цена: 119 долларов США в год для SketchUp Shop

SketchUp известен своей интуитивной простотой использования.

Это инструмент трехмерного дизайна, который может помочь разработать планы этажей и моделировать трехмерные версии, чтобы визуализировать, как пространство может выглядеть с разных точек зрения.

Он поддерживает импорт эталонных изображений и документов, которые могут нарисовать целостную картину данного пространства.Кроме того, он может включать рендеринг света, чтобы продемонстрировать более фотореалистичное ощущение 3D-модели и экспорта изображений.

SketchUp поставляется со складом 3D-объектов, который помогает быстро разрабатывать планы этажей и 3D-модели. Он также имеет возможности интеграции, облачное хранилище и мобильный просмотр — все это делает его отличным универсальным инструментом.

Зачем покупать?

SketchUp — это многофункциональный инструмент, подходящий как начинающим обычным пользователям, так и профессионалам.Если 3D-моделирование является обязательным, то этот инструмент — идеальный выбор по сравнению с альтернативами.

2. Autodesk Civil 3D

Веб-сайт: https://www.autodesk.com/products/civil-3d/overview

Есть ли у него бесплатная пробная версия? Есть

Самая низкая цена: 2205 долларов в год

Autodesk Civil 3D в первую очередь предназначена для профессионалов и широко используется в строительных компаниях для разработки чертежей гражданского строительства.

Однако этот инструмент также полезен для разработки напольных покрытий и визуализации их в 3D-моделях. Это отличный инструмент, если основной результат — это не подробные планы этажей, но необходимо поддержать более сложный план, который могут использовать архитекторы и строительные фирмы.

Инструмент может помочь с черчением и аннотацией. Это полезно для множества анализов, таких как съемка высот и геопространственный анализ.

Autodesk Civil 3D был разработан для профессионалов и может похвастаться мощными возможностями интеграции с лучшими в своем классе инструментами, такими как Revit, AutoCAD, Navisworks и другими продуктами AutoDesk.

Зачем покупать?

Если кто-то уже пользуется другим программным обеспечением AutoDesk, Civil 3D стоит покупки, так как она предлагает бесшовную интеграцию. Это отличный инструмент, если для вывода требуется перенос моделей и дизайнов между различными программами. В противном случае для создания поэтажных планов подойдет более дешевая альтернатива.

3. AutoCAD Architecture

Веб-сайт: https://www. autodesk.ca/en/products/autocad/included-toolsets/autocad-architecture

Есть ли у него бесплатная пробная версия? Есть

Самая низкая цена: 2100 долларов в год

AutoCAD Architecture — это специальный инструмент в составе AutoCAD, который помогает архитекторам и другим профессионалам визуализировать реалистичные объекты на своих планах этажей.

Это помогает им создавать более реалистичные планы этажей, которые можно визуализировать в 3D для определения пространственной композиции пространства.

Инструмент поставляется со стандартным набором функций, таких как документация и аннотации. Он также может похвастаться обширной базой данных объектов (двери, стены, окна, мебель и т.д.), что позволяет создавать реалистичные рендеры. Более того, существуют разные стили и палитры, которые можно использовать, и он поддерживает импорт сеток Revit для облегчения моделирования.

Зачем покупать?

AutoCAD Architecture — подходящее вложение, поскольку его целенаправленная разработка предназначена для архитекторов. Он также легко интегрируется с остальным набором инструментов AutoCAD, что полезно для профессионалов. Единственный недостаток этого инструмента — высокая цена, и он лучше подходит для архитекторов. Есть много более дешевых альтернатив, если кто-то ищет базовое программное обеспечение для планирования этажа.

4. SmartDraw

Веб-сайт: https: // www.smartdraw.com/

Есть ли у него бесплатная пробная версия? Есть

Самая низкая цена: 119,40 долл. США в год для одного пользователя.

SmartDraw — не лучший вариант, когда речь идет о программном обеспечении для планирования этажей. Однако, как инструмент блок-схемы, он может использоваться как полезный и недорогой способ создания планов этажей, которыми легко делиться.

SmartDraw можно использовать для создания простых планов этажей. Это позволяет использовать символы архитектурного дизайна, чтобы упростить процесс.Инструмент работает с простым интерфейсом перетаскивания и автоматически масштабирует размеры комнаты. Более того, можно легко экспортировать на распространенные программные платформы, такие как Microsoft Word, Visio, Google Docs и Google Sheets.

Зачем покупать?

Преимущество SmartDraw заключается в том, что это многофункциональный инструмент. Он может выполнять как планирование этажа, так и различные другие диаграммы, такие как блок-схемы, организационные диаграммы и карты процессов. Чего ему не хватает, так это возможностей интеграции с профессиональными инструментами, такими как AutoCAD, что ограничивает его функциональность, когда дело доходит до профессионального использования.

5. Милый дом 3D

Сайт: http://www.sweethome3d.com/

Есть ли у него бесплатная пробная версия? Да, есть бесплатная версия, доступная для загрузки с меньшим количеством предметов мебели и текстур, чем платная версия.

Самая низкая цена: $ 13.99

Sweet Home 3D — самый дешевый вариант в этом списке, его можно загрузить или использовать в веб-браузере.

Он позволяет разрабатывать планы этажей и визуализировать их в 3D для более реалистичного представления.Этот инструмент не пользуется популярностью среди профессионалов из-за его ограниченных возможностей, но для пользователя, желающего быстро разработать двухмерный план этажа, его может быть более чем достаточно.

Sweet Home 3D также поставляется с библиотекой объектов с возможностью поиска, таких как различная мебель, и возможностью комментировать планы этажей. Он также позволяет настраивать такие параметры, как цвет, текстура, размер и т. Д. Можно даже управлять освещением для создания фотореалистичных изображений и видео трехмерного плана этажа.

Зачем покупать?

Если интеграция с такими инструментами, как AutoDesk или AutoCAD не важна, стоит подумать о Sweet Home 3D.Программное обеспечение недорогое и предлагает широкий выбор домов. Инструмент выполняет свою работу очень хорошо и является отличным бюджетным выбором для тех, кто ищет инструмент для планирования этажа без особых наворотов.

6. Планировщик

Сайт: https://floorplanner.com/

Есть ли у него бесплатная пробная версия? Есть

Самая низкая цена: Бесплатный план с оплатой по мере использования или 299 долларов в год за версию Pro.

Floorplanner — отличный инструмент для создания 2D- и 3D-планов этажей в Интернете и удобного обмена ими с коллегами.

Интуитивно понятный интерфейс перетаскивания в сочетании с обширной библиотекой изображений мебели позволяет быстро построить план этажа. Инструмент также имеет функцию «автоматической меблировки», которая позволяет автоматически заполнять план этажа определенными комнатами.

Инструмент может выполнять обходы виртуальной реальности на 360 градусов и выводить фотореалистичные рендеры пространства. Думайте об этом как о версии AutoCAD для широких масс с гораздо более простой кривой обучения.

Бесплатная версия не позволяет соавторов и выводит изображения с более низким разрешением; однако все остальные функции доступны. Это отличный выбор, если кто-то не хочет платить за разработку плана этажа.

Зачем покупать?

, построенный на основе облака, делает этот инструмент отличным для использования на нескольких платформах. Он прост в использовании и требует простого обучения использованию всех его функций. Обстановка в один клик и возможность создания обходов пространства делают его фантастическим инструментом, который могут использовать даже профессионалы как для любителей, так и для профессионалов.

7. Проектные ИТ-системы CAD Logic

Веб-сайт: https: // www.cadlogic.com/cad-software-products/draft-it

Есть ли у него бесплатная пробная версия? Да, 15 дней, есть бесплатная облегченная версия.

Самая низкая цена: 25 $

CAD Logic’s Draft Это мощный инструмент для рисования 2D CAD с возможностью разработки 3D-моделей. Он работает непрерывно и предназначен для архитекторов, которые хотят создавать, детализировать и визуализировать 3D-модели с поддержкой 2D-чертежей.

Он имеет множество функций рисования и редактирования с возможностью импорта существующих файлов AutoCAD и внешних компонентов дизайна или символов.Сам инструмент также может похвастаться обширной библиотекой объектов для использования, а версия Plus поставляется с множеством предустановленных и регулярно обновляемых наборов шаблонов, которые помогают ускорить процесс планирования этажа.

Зачем покупать?

Draft — это инструмент для планирования этажей, который отлично подходит в зависимости от сценария использования. Он может не удовлетворить потребности всех, так как это не самый универсальный инструмент в этом списке. Тем не менее, он гораздо более доступен по цене и имеет бесплатную версию, которая достаточно хороша для базового планирования пола.

8. RoomSketcher

Сайт: https://www.roomsketcher.com/

Есть ли у него бесплатная пробная версия? Да, поставляется с бесплатной опцией

Самая низкая цена: 49 долларов в год

RoomSketcher — это специальный инструмент для проектирования домов и планов этажей. Он может похвастаться большой библиотекой мебели и приспособлений, которую можно использовать при разработке дизайна. Программное обеспечение поставляется с инструментами измерения и возможностью делать примечания по мере необходимости.

Инструмент также может разрабатывать 3D-рендеры и выводить 360-градусные фотографии и интерактивные 3D-пошаговые руководства для презентационных целей. Это позволяет экспортировать свои проекты и планы в различные форматы, и можно даже добавить в свой бизнес брендинг на экспорт.

Зачем покупать?

RoomSketcher — отличный инструмент благодаря простоте использования и множеству функций. Это универсальный инструмент, который подойдет практически для всех возможных вариантов использования в личных целях. Более того, это идеальное решение для тех, кому нужен инструмент, позволяющий экспортировать высококачественные рендеры с корпоративным брендингом для демонстрации клиентам.

9. Комната

Веб-сайт: https://www. roomle.com/en/business/3d_floorplanner

Есть ли у него бесплатная пробная версия? №

Самая низкая цена: Специальная цена

Roomle охватывает различные сценарии использования цифрового и трехмерного рендеринга. Это решение для планировки этажей 2D и 3D отлично подходит для создания планов этажей исключительно высокого качества и поддержки фотореалистичных 3D-рендеров. Это инструмент, который пользуется популярностью среди агентов по недвижимости и дизайнеров интерьера из-за высокого качества продукции по сравнению с другими брендами.

Программное обеспечение имеет обширную базу данных трехмерных изображений продуктов, которую пользователь может использовать при создании своих интерьеров, и дает возможность предлагать пошаговые руководства AR и VR. Он поддерживается как на мобильных, так и на настольных устройствах и позволяет легко делиться и сотрудничать с другими. Можно также создавать настраиваемые онлайн-порталы со своим бизнес-брендом, чтобы клиенты могли получать доступ и просматривать размещенные планы этажей и 3D-рендеры.

Зачем покупать?

Когда дело доходит до эстетически привлекательного 2D- и 3D-дизайна этажа в сочетании с кроссплатформенностью, решение Roomle берет верх.Он идеально подходит для любых «торговых точек», например, для тех, кто нанимает агентов по недвижимости или дизайнеров, желающих заключить сделку.

10. Планировщик этажей PlanningWiz

Сайт: https://planningwiz.com/

Есть ли у него бесплатная пробная версия? Есть

Самая низкая цена: Бесплатно с ограниченными функциями, индивидуальные цены для отраслевых планов.

PlanningWiz — это, прежде всего, компания, оказывающая услуги по проектированию полов, которая помогает в разработке дизайнов полов с помощью собственной команды.

Тем не менее, он также предлагает инструмент планирования этажа, помогающий разрабатывать двухмерные планы. Уникальная ценность PlanningWiz заключается в том, что в нем специально созданы шаблоны и функции для различных отраслей.

Это индивидуальное решение для дизайнеров планов этажей в каждой отрасли. Это означает, что он имеет большую базу данных объектов (двери, мебель, стены и т. Д.), Характерных для каждой отрасли. Это может быть бесценно, если вы работаете в менее распространенной нише. Инструмент поставляется с простым в использовании интерфейсом перетаскивания и может импортировать собственный набор фотографий или объектов.

Зачем покупать?

PlanningWiz отлично подходит для быстрой разработки дизайна и является идеальным решением для всех, кто ищет отраслевые шаблоны. Возможно, этот инструмент не так совершенен, как другие в этом списке, но его стоит использовать, если вам нужны чертежи, разработанные специально для плана этажа конкретной отрасли.

Ищете что-нибудь получше, чем программное обеспечение для планирования этажей? Взгляните на услуги плана этажа, которые мы предоставляем здесь, на My Site Plan, и получите индивидуальное предложение уже сегодня!

11. Живой дом 3D

Сайт: www.livehome3d.com

Есть ли у него бесплатная пробная версия? Предлагаются как бесплатная версия, так и бесплатная пробная версия платных планов.

Самая низкая цена: Платные планы начинаются с 19,99 долларов США за разовый платеж.

Live Home 3D для iOS / iPadOS, macOS и Windows был разработан, чтобы максимально использовать возможности используемой вами операционной системы и использовать новейшие технологии собственной платформы. Приложение Live Home 3D позволяет любому легко создавать подробные планы этажей и даже обставлять комнату или весь дом с помощью удобного приложения для iPhone или компьютера.

Зачем покупать?

Live Home 3D невероятно доступен для среднего непрофессионала и упакован в простое в использовании приложение. Однако программное обеспечение достаточно мощное, чтобы его можно было использовать и на профессиональном уровне. Приложение предлагает подробные инструменты дизайна интерьера для настройки вашего макета с бесчисленным количеством предметов мебели и обширной цветовой палитрой, чтобы сделать каждую комнату именно такой, какой вы хотите. Проектировать в Live Home 3D — это весело и не так сложно, как в более строгих программах.

12. Помощник по дому

Веб-сайт: www.homestyler.com

Есть ли у него бесплатная пробная версия? Существует бесплатная версия программного обеспечения.

Самая низкая цена: планы Pro начинаются с 19,90 долл. США в месяц.

Homestyler предлагает инструменты графического дизайна 4k для визуализации вашего 2D или 3D плана этажа во всей красе. Сделайте виртуальное пошаговое руководство, чтобы испытать свой дизайн в фотореалистичных рендерах и получить эффект присутствия.Платформа также включает в себя огромную библиотеку мебели, которая поможет вам получить отличное ощущение создаваемого пространства. Каждый аспект комнаты, от краски на стенах, типа окон и цвета мебели, можно настроить.

Зачем покупать?

Многие профессионалы считают Homestyler самым удобным приложением для дизайна интерьера на современном рынке. Почти все функции приложения доступны бесплатно, включая фотореалистичные рендеры в формате Ultra HD.Он прост в использовании и содержит множество интересных функций, которые помогают пользователям создавать собственные проекты.

← Предыдущий пост Следующее сообщение →

7 программных вариантов исключительного плана этажа для агентов по недвижимости

Если вы когда-нибудь видели Property Brothers, вы знаете, насколько эффективно хорошее программное обеспечение для планирования этажа, когда вы пытаетесь продать клиенту идею проекта реконструкции дома.

В шоу братья-близнецы Джонатан и Дрю Скотт помогают парам найти верхнюю одежду, а затем превратить ее в дом своей мечты. Пара сообщает имуществу братьев по собственности свой бюджет, и они обнаруживают обветшалый дом, который можно купить по дешевке, рассказывая им, какие чудесные вещи они собираются с ним сделать, прежде чем узнают одно или несколько из следующего:

• Дом полностью построен из асбеста.
• Кровля удерживается жевательной резинкой, и даже не фирменной жевательной резинкой.
• Черная плесень имеет собственную черную плесень.
• Предыдущий владелец был настоящим парнем, который делал все своими руками, когда дело касалось электропроводки, а также не очень разбирался в электропроводке.
• Предыдущий владелец предупреждает их, что краска, которую он использовал для интерьера, была на основе свинца и вкусная.
• Включают чёрный свет и сразу жалеют.
• Фундамент каким-то образом наклонен под углом 45 градусов.
• Под домом образовалась карстовая воронка размером точно с дом.
• Вы знаете потолки из попкорна? Полы из попкорна.
• Семья крыс живет там так долго, что государство требует, чтобы вы прошли процедуру выселения.
• Трубопровод в доме сделан из старых рулонов туалетной бумаги.
• Дом сломан и требует замены на новый дом.

Но с самого начала об этом никто не думает. Как только пара выберет дом, останется только розы и щенки. Property Brothers используют план этажа, чтобы объяснить покупателям их видение реконструкции, неизбежно оставляя у пары слюнки текут из-за предстоящей реконструкции.

Программа для плана этажа

Компания Property Brothers полагается на инструменты планирования этажей для передачи своих идей по реконструкции. Вы также можете получить доступ к аналогичному программному обеспечению. Программное обеспечение для планирования этажей позволяет агентам по недвижимости, подрядчикам, специалистам по ремонту и домовладельцам создавать визуальное представление своего дома — как того, что он есть сейчас, так и того, каким они хотели бы его видеть.

Вы также можете использовать его, чтобы рассказать своим подрядчикам о том, какова миссия реконструкции и каковы должны быть окончательные результаты.Кроме того, существует множество отточенных и часто бесплатных программных продуктов, так что вы можете сразу приступить к работе.

Во-первых, мы должны выяснить, зачем вам нужен план этажа, и ответ на этот вопрос прост. Как вы можете видеть на примере Property Brothers, невероятно эффективно продать потенциальному клиенту дом еще до того, как вы начнете его реконструировать. И разве вы не хотите, чтобы у ваших подрядчиков было то же видение, что и у вас, вместо того, чтобы направлять их через каждую небольшую работу?

Мы смогли найти семь, по-видимому, лучших программ для планирования этажей (особый вид программного обеспечения для архитектуры) для агентов по недвижимости на основе предлагаемых ими функций, и они перечислены ниже в алфавитном порядке.

Floorplanner больше ориентирован на агентов по недвижимости, которые хотят быстро создать план этажа, чтобы дать потенциальному клиенту базовое представление о том, как будет выглядеть реконструкция. У вас есть возможность потратить больше времени на план этажа и перейти к более сложному, поскольку программное обеспечение предлагает библиотеку объектов, так что вы можете часами (если хотите) настраивать пространство по своему усмотрению.

Если вы хотите сначала попробовать, на сайте Floorplanner есть демоверсия, которая позволяет вам работать с программой, не загружая ничего.

Программное обеспечение широко используется более чем семью миллионами зарегистрированных пользователей, которые создали более 12 миллионов планов этажей, заявляет компания, добавляя, что с 2007 года оно расширилось до 161 страны и доступно на 14 языках. Наиболее частыми клиентами являются брокеры по недвижимости, службы рисования и разработчики проектов.

Стоимость: Floorplanner имеет три уровня: базовый, который предоставляется бесплатно для одного проекта, и 4,99 доллара США для каждого дополнительного проекта; плюс, что составляет 14,95 в год и позволяет выполнять пять проектов в год по цене всего 2 доллара.99 за каждый дополнительный проект; и pro, который стоит 29 долларов в месяц, но дает вам 15 проектов в месяц, а дополнительные проекты взимаются всего за 1,99 доллара.

Вы использовали Floorplanner? Оставьте отзыв.

Homebyme позиционирует себя как полностью бесплатный (по крайней мере, в первых нескольких проектах) онлайн-инструмент для 3D-планирования. У него есть собственное сообщество, так что вы можете обсуждать свои проекты с другими любителями планировки этажей. Чужие проекты размещаются в галерее для вдохновения.

Как и Floorplanner, вы можете поиграть с программным обеспечением прямо на их веб-сайте, чтобы понять, как оно работает.

Цель Homebyme — создать виртуальную версию дома, прежде чем вы примете решение о покупке или ремонте. Программа позволяет пользователю создать подробный план этажа, а затем протестировать различные стили мебели и элементы декора.

Цена : вы можете создать первые три проекта бесплатно, но после этого вам придется покупать дополнительные проекты (10 долларов за два дополнительных проекта). Вы также можете заплатить дополнительную плату за преобразование двухмерного плана в трехмерный проект, за реалистичные изображения и за панорамное изображение на 360 градусов. Если вы не хотите покупать функции по выбору, годовая подписка Homebyme pro стоит 720 долларов и позволяет создавать до 120 проектов и 120 реалистичных визуализаций.

Вы использовали Home By Me? Оставьте отзыв.

Planner 5D предназначен для непрофессионалов, которые хотят создавать подробные планы дома и интерьеры. Сообщество компании насчитывает более 17 миллионов пользователей, которые делятся и комментируют обширную коллекцию идей дизайна интерьера на сайте.

Инструмент работает онлайн, или вы можете загружать приложения на устройства, использующие iOS, Android или OS X.

Planner 5D позволяет визуализировать ваш проект путем его составления, а затем визуализации дизайна в «фотореалистичном» трехмерном представлении высокой четкости.

Это программное обеспечение немного отличается тем, что у него есть уровни сложности, с базовой версией для пользователей, которые не имеют большого опыта в составлении планов этажей, и вы можете масштабировать оттуда до более высоких уровней сложности и, следовательно, с большей функциональностью, например, рендеринг в высоком разрешении и полный доступ к каталогу.

Программное обеспечение для планирования этажей делает большой упор на совместное использование этих проектов как с другими пользователями сайта, так и с внешним миром путем публикации в социальных сетях.

Цена : Базовая версия программного обеспечения бесплатна, но вам придется заплатить, чтобы получить доступ к полному каталогу элементов или выполнить рендеринг в высоком разрешении. Компания не указывает цены, а покупки совершаются в самом приложении.

Вы использовали Planner 5D? Оставьте отзыв.

Roomle — еще один бесплатный планировщик этажей, который лучше всего подходит для домовладельцев и офис-менеджеров, разрабатывающих планы этажей дома и офиса, особенно с мебелью, поэтому это отличный вариант, если вы хотите помочь своему клиенту визуализировать пространство, когда оно будет полностью закончено.

Это также отличный вариант для тех, кто просто любит сидеть на диване со своим iPad и часами рисовать над идеальной концепцией комнаты. Roomle доступен на планшетах и ​​смартфонах, и вы можете перемещать объекты кончиками пальцев — клавиатура не требуется.

Roomle имеет обширный 3-D каталог, чтобы предоставить пользователям широкий выбор мебели для спроектированных пространств. Вы можете изменять объекты, чтобы сделать ваш дизайн еще более индивидуальным.

Основным недостатком этого программного обеспечения является то, что оно доступно только для продуктов Apple, поэтому пользователям Android не повезло.Roomle сообщает на своем веб-сайте, что они рассматривают возможность выпуска Roomle для Android, но это произойдет не раньше 2016 года. По состоянию на май 2017 года эта возможность все еще недоступна.

Цена : Базовая версия Roomle бесплатна, но вы можете получить расценки на бизнес-версию программного обеспечения непосредственно от компании (хотя, похоже, она предназначена для покупателей мебели, поэтому, вероятно, агенты по недвижимости не будут ее использовать. считаю полезным).

Вы использовали Roomle? Оставьте отзыв.

Специалисты по недвижимости используют RoomSketcher для создания двух- или трехмерных планов этажей, которые они могут распечатать или продемонстрировать в Интернете, чтобы удивить своих клиентов. Программа создает подробные 3D-модели и пошаговые инструкции, идеально подходящие для демонстрации собственности.

В отличие от большинства инструментов для компоновки дома, RoomSketcher дает вам возможность либо нарисовать план этажа самостоятельно, либо попросить их сделать это за вас. В последнем случае вы можете загрузить чертеж, эскиз или существующий план этажа, а затем позволить опытному иллюстратору составить план этажа для вас.

Цена : есть бесплатная версия RoomSketcher для тех, кому нужна базовая платформа для плана этажа, но вы не сможете создавать 2D или 3D планы этажей, поэтому вы застряли со снимками. RoomSketcher VIP предоставит вам доступ к планам 2D и 3D за 49 долларов в год, и он включает 20 кредитов на создание дополнительных продуктов. RoomSketcher Pro стоит 99 долларов в год, поставляется с 55 кредитами и включает в себя дополнительные функции, такие как персонализированные планы этажей, скидку на услуги плана этажа и возможность рисовать по чертежу.

Вы использовали RoomSketcher? Оставьте отзыв.

SketchUp использует шаблоны, чтобы помочь людям приступить к работе с планом этажа, но после этого основное внимание уделяется тому, чтобы позволить пользователю проявить творческий подход с помощью инструмента рисования. Это программное обеспечение предназначено для разработки идей и их корректировки, от самых ранних этапов проектирования до конца строительства. Это идеально подходит либо для тестирования некоторых предварительных проектных идей или документации, либо для RFI, либо для любого другого использования, которое вы можете придумать.

Как и другие варианты в этом списке, SketchUp стремится быть интуитивно понятным и простым в освоении, что означает, что вы не получите детализированную модель САПР (автоматизированного проектирования), но если вы просто используете ее в качестве объекта недвижимости агент, вам в любом случае может не понадобиться такая детализация. Заинтересованы в продуктах с похожими характеристиками? Эти альтернативы Sketchup могут предоставить то, что вы ищете.

Однако программное обеспечение выходит за рамки чертежей. Они предлагают инструмент LayOut, чтобы вы могли спроектировать и создать презентацию, которая произведет впечатление на ваших клиентов.Вы также можете создать индивидуальное пошаговое руководство, чтобы ваш клиент мог действительно визуализировать, каково ему быть на самом деле в пространстве.

Цена : SketchUp Pro стоит 695 долларов за лицензию.

Вы использовали SketchUp? Оставьте отзыв.

Sweet Home 3D — это бесплатное приложение для дизайна интерьера с открытым исходным кодом, предназначенное для быстрого составления плана дома, расстановки мебели и последующего просмотра результатов в 3-D.

Программное обеспечение позволяет не только визуализировать пространство, но и приступить к выполнению проекта реконструкции.Вы можете аннотировать план с указанием площадей помещений, размерных линий и другой информации, которая будет полезна подрядчикам, работающим над ним.

Программное обеспечение также имеет опцию импорта чертежей, позволяющую изменять и дополнять существующий дизайн, а затем распечатывать и экспортировать их как файлы PDF, видео, растровые изображения или изображения векторной графики.

Sweet Home 3D подходит для агентов по недвижимости, которым приходится работать более чем на одном языке, поскольку они предлагают программное обеспечение на 25 разных языках. Программное обеспечение также хорошо работает с большинством операционных систем, поскольку оно работает в Windows, Mac OS X 10.С 4 по 10.12, Linux и Solaris.

Цена : Программное обеспечение распространяется бесплатно и с открытым исходным кодом, опубликовано под Стандартной общественной лицензией GNU.

Вы использовали Sweet Home 3D? Оставьте отзыв.

Мы пропустили кого-нибудь в нашем обзоре инструментов плана верхнего этажа?

В этой статье представлен краткий обзор того, что вы найдете, когда дело доходит до программного обеспечения для планирования этажа, но мы уверены, что есть несколько отличных вариантов, которые мы упустили.
