Крыша частного дома: виды, конструкции и фото

Строительство своими руками поможет существенно снизить стоимость как отдельного этапа работ, так и всего проекта в целом. Крыша является масштабной конструкцией, поэтому на её возведение уходит существенная часть бюджета застройки. Для сокращения затрат можно отказаться от услуг строительной бригады и сделать всё самостоятельно. Чтобы иметь представление о предстоящем объёме работ, достаточно ознакомиться с разновидностями кровли, их назначением и особенностями.

Какую построить крышу будет проще и экономичнее

В зависимости от установки конструкции крыша может быть плоской, когда угол наклона не превышает 12 градусов, и скатной — наклон превышает обозначенную величину. Плоские кровли сооружаются с уклоном в 1–3 градуса, чего будет достаточно, чтобы своевременно отвести влагу с поверхности. В целом этапы возведения плоских сооружений сходны, различия имеются только в их обустройстве. В зависимости от очерёдности укладки утеплителя и слоя гидроизоляции существуют обычные и инверсионные крыши. Второй вариант отличается тем, что монтаж водонепроницаемого утеплителя осуществляется поверх гидроизоляции.

Устройство разных кровель во многом сходно, но каждый тип имеет свои индивидуальные особенности

Несущий каркас плоской кровельной системы собирается из монолитного железобетона, металлопрофиля и металлических балок или деревянных стропил. Для экономии пространства плоские крыши успешно используются для отдыха, когда они застилаются специальным покрытием или засеиваются травой. Ухаживать за газоном очень просто — трава поливается как обычные растения, а земля на зиму переносится в тёплое помещение. Создать зелёные лужайки не составит труда, важно только помнить о необходимости устройства гидроизоляционной полимерной мембраны, стоимость которой достаточно высока.

Иметь цветущую поляну над головой, конечно, интересно, но более практичным вариантом кровли считается скатная конструкция. Среди ярких преимуществ такой крыши — возможность естественной очистки от снежных масс и влаги благодаря большому углу ската, а также высокая надёжность по сравнению с плоской поверхностью. Здесь появляется свободное пространство, которое может служить мансардой или чердаком. Отрицательными моментами при строительстве скатной конструкции являются высокая стоимость материалов и сложность выполнения ремонта в случае появления дефектов.

Преимуществом скатной крыши является возможность устройства мансардных помещений на верхнем этаже

Особенности двускатной (шипцовой) крыши

Эта форма считается наиболее распространённой, что объясняется её эффективностью для отвода влаги от выпавших осадков. Сделать односкатную и двускатную кровлю одинаково просто, при этом постройка будет прочной, если оборудовать её замкнутой стропильной системой. Схема двускатной крыши доступна для понимания даже начинающими мастерами, а материала на неё потребуется минимальное количество. Размещение оконных проёмов во фронтонах целесообразнее их установки на скатах, поэтому оборудование мансарды не вызовет трудностей.

Скатные крыши могут иметь разную форму, но все они хорошо отводят воду при выпадении осадков

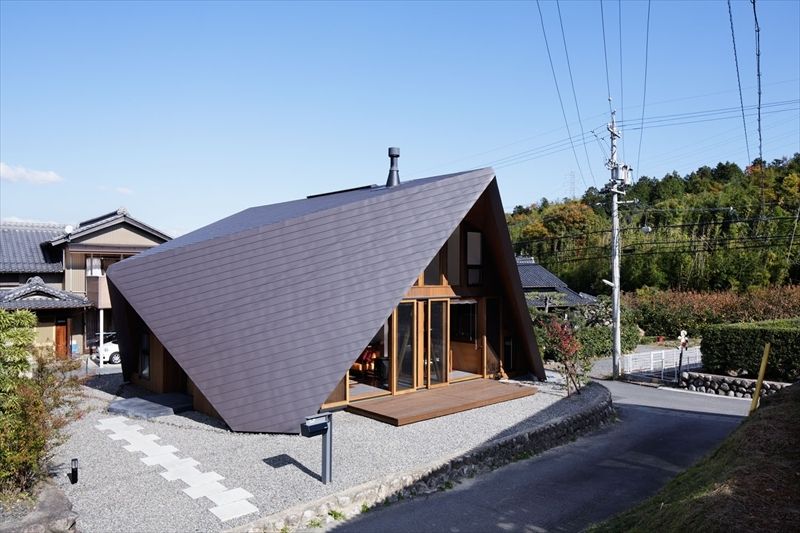

Форма крыши не обязательно должная быть симметричной — при желании уклон скатов можно сделать разным, от этого будет зависеть и планировка внутренних помещений. Если же план дома предполагает форму, отличную от прямоугольника, то крыша будет ещё более сложной формы.

У двускатной кровли могут быть:

наклонные и висячие стропила;
неравномерные углы наклона;
различные по размеру карнизные свесы.

Двускатная крыша является наиболее популярной для домов прямоугольной формы

Двускатная конструкция сооружается в два этапа:

Сначала поверх несущих балок строится обрешётка.
После этого осуществляется монтаж кровельного покрытия. Для сборки обрешётки и стропил подбираются доски и брусья, а также болты, гвозди или специальные соединительные элементы в качестве крепежа. Стропила могут быть изготовлены и из металлических профилей, подходящих для покрытия больших пролётов без дополнительного применения подкосов и стоек.

Не нужно беспокоиться о сложности работы с металлическими конструкциями: на промышленных предприятиях их изготавливают с высокой точностью, поэтому они легко монтируются даже непрофессиональными застройщиками. Единственным недостатком таких элементов является большой вес, что вызывает трудности для подъёма на крышу, а также увеличивает нагрузку на несущую конструкцию дома во время эксплуатации.

Устройство стропильных ферм для двускатной крыши зависит от размеров дома

Видео: стропильная система двускатной крыши

Подробнее о самостоятельном строительстве двухскатной крыши мы рассказывали ранее в этой статье, обязательно прочитайте!!!

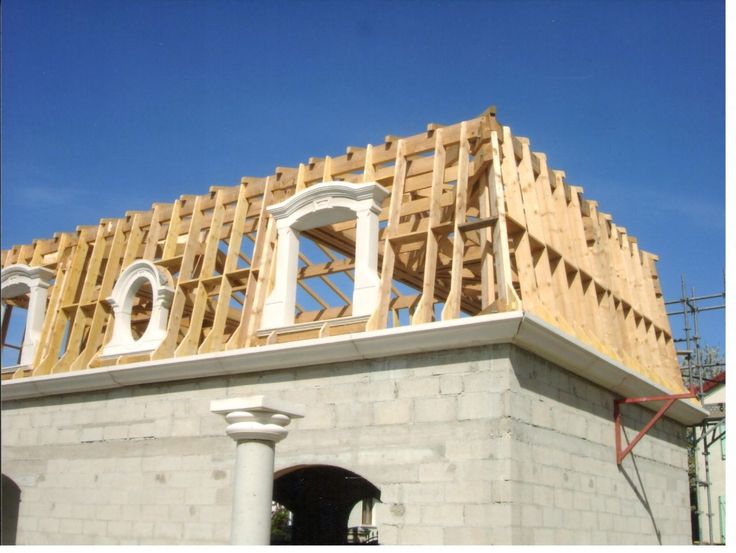

Устройство мансардной кровельной системы

Мансардная крыша может быть любой формы и типа, главное — это наличие ломаного ската, увеличивающего высоту внутреннего помещения. Благодаря такому решению удаётся минимизировать угол наклона потолка в будущих комнатах. Наличие ломаного стропильного контура характерно для крыши любой разновидности: двускатной, вальмовой и других.

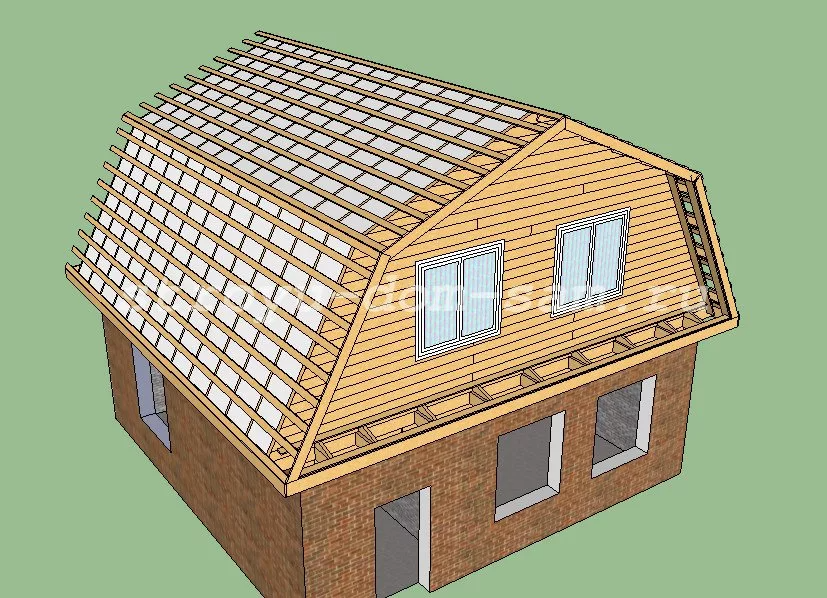

Мансардная крыша позволяет оборудовать более просторную комнату на втором этаже

В мансардной кровле верхняя и нижняя балки стропил связаны вместе — так создаётся высокопрочная конструкция при незначительном уменьшении сечения каркасных частей. Строительство несущей системы такой крыши в отличие от каркасов с прямым скатом несколько сложнее, а большая площадь кровли сказывается на увеличении стоимости. Однако все дополнительные расходы окупаются за счёт получения большей жилплощади.

Поскольку мансарда устраивается сразу над помещениями нижнего пояса, то на одном из этапов работ выполняется укладка межэтажного перекрытия, заменяющего кровельную стяжку. Если неправильно рассчитать схему проекта по параметрам дома, то по высоте мансардное помещение будет намного ниже остальных. Чтобы этого избежать, при возведении современных домов чердаки обустраиваются крышей с прямой линией, а не ломаной. Такой вариант обеспечивает расположение стен мансардных комнат под острым углом.

В современных домах мансарда представляет собой полноценное жилое помещение с высокими потолками

Видео: устройство мансардной крыши

Возведение вальмовой крыши

Особенность вальмовой конструкции заключается в замещении фронтонов двумя скатами в виде треугольника, тогда и сами скаты называются вальмами. Верх скатов оборудуют слуховыми окнами. Сложность выполнения работы и необходимость точно следовать требованиям проекта исключают возможность самостоятельного строительства. Несмотря на дополнительные расходы на оплату услуг профессиональной бригады, можно быть уверенным в высокой прочности системы и её устойчивости к воздействию климатических факторов.

Вальмовая крыша намного сложнее в изготовлении, чем двускатная

В этом случае неизбежны затраты и на кровельное покрытие, но при выборе экономичных материалов типа шифера или ондулина можно сделать крышу даже экономичнее двускатной. Благодаря оборудованным скатам, по всему периметру строения можно сделать несколько навесов, которые защищали бы стены от дождя и снега. Что касается полезной площади чердака, то вальмовая конструкция уступает кровлям другой формы.

Вальмовые крыши представлены разнообразными вариациями:

Ещё одним неудобством при монтаже может быть установка окон в готовые скаты с уложенным кровельным материалом. Даже во время их эксплуатации возникают сложности, чего нельзя сказать о конструкциях, оборудованных во фронтонах.

Вальмовая крыша: что это такое, виды конструкций, фото

Видео: как поставить стропильную систему вальмовой крыши

Устройство полувальмовой крыши

Как уже ранее было сказано, полувальмовая кровля сходна с двухскатной и с вальмовой крышами. Внешними отличительными признаками конструкции выступает трапециевидная форма торцевых фронтонов, покрытых полувальмами. Крыша вполне может быть оборудована окном на фронтоне, при этом полувальмы придают уникальность дизайна всему сооружению.

Интересной по внешнему исполнению может быть полувальмовая крыша, в которой скат перекрывает нижнюю фронтонную часть. Такое расположение позволяет привести оставшуюся часть фронтона к правильной треугольной форме с возможностью установки слухового окна. В частных домах нередко можно увидеть необычные полувальмовые крыши с очень интересным внешним видом.

Полувальмовая крыша очень напоминает двускатную, но смотрится гораздо привлекательнее

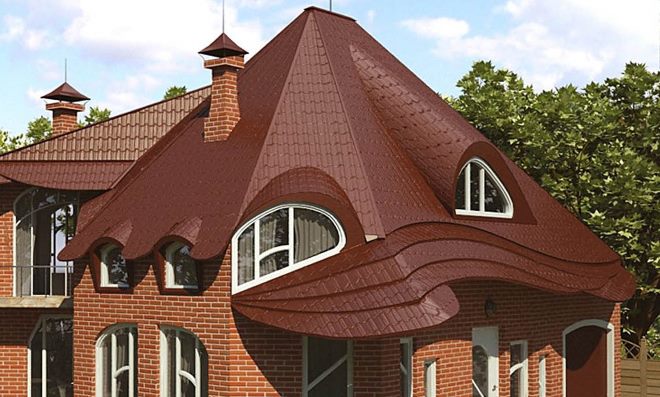

Особенности оборудования шатровой крыши

Шатровая конструкция выступает своего рода разновидностью вальмовой кровли и подходит для монтажа на домах с правильной многоугольной или квадратной формой. При грамотной установке симметричность скатов постройки получается поразительная. В этом случае отпадает необходимость возведения конькового элемента, а все её скаты, которых может быть от трёх и более, соединяются в одной точке. Что касается эксплуатации, то такая крыша зарекомендовала себя в качестве устойчивой и надёжной конструкции.

Перед сборкой шатровой кровли проводится масштабная работа по расчёту материалов и созданию проекта, реализацией которого могут заниматься исключительно профессионалы.

Для устройства шатровой крыши дом должен иметь форму правильного многоугольника

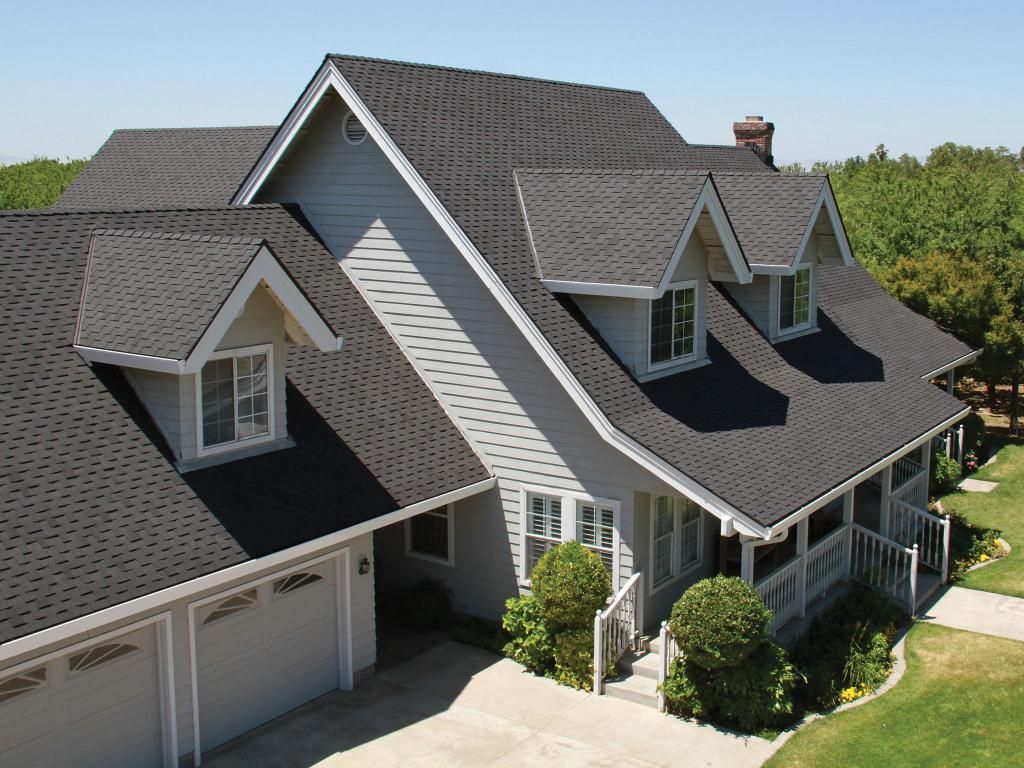

Устройство многощипцовой кровли

Если здание имеет сложную многоугольную форму, то для него, как правило, строят многощипцовую крышу. Сложность таких конструкций обусловлена необычной стропильной системой, но если проект будет грамотно составлен и правильно реализован, то может получиться уникальное сооружение.

Многощипцовая крыша имеет неправильную форму и сложную конструкцию стропил

Структура такой крыши представлена несколькими элементами, не используемыми в формах других конструкций:

щипцами;
ендовами в большом количестве;
фронтонами;
разжелобками.

Дождевая и талая вода легко удаляется с такой кровли без каких-либо дополнительных усилий, что обеспечивается благодаря скатной системе, где кровельные элементы установлены под наклоном к наружным стенам.

Щипец — это верхняя стеновая часть, которую ограничивают два кровельных ската, при этом снизу она не отделена карнизом, как это бывает на фронтонах. Ендова используется в качестве внутренних стыковых углов. В состав щипцовой крыши независимо от конфигурации входят плоскости, точка опоры которых обозначена на одном уровне стены. Для их ограничения с торцовой части устанавливаются фронтоны или щипцы.

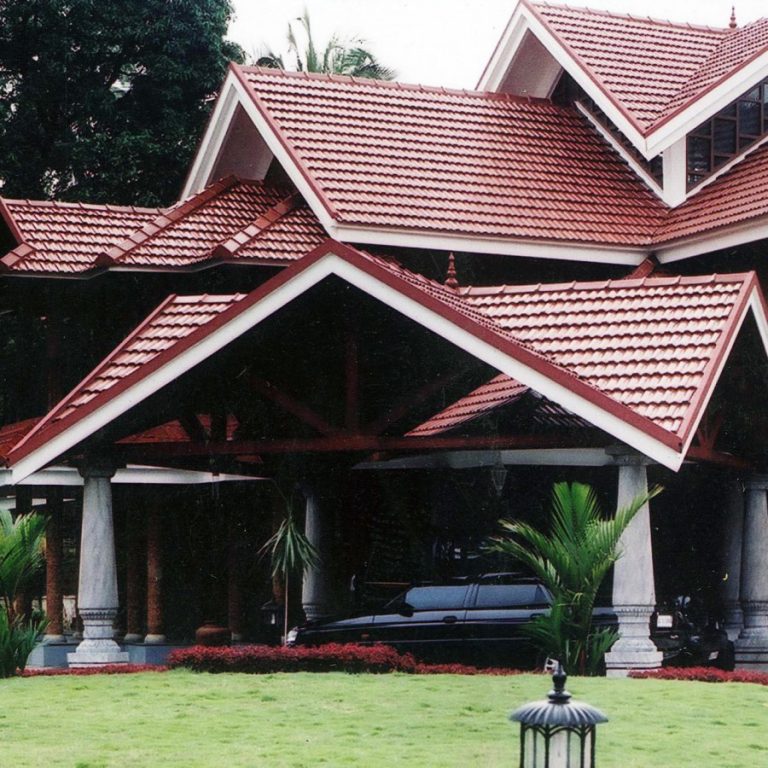

Щипцов на крыше дома может быть много

Строительство многощипцовой крыши для неопытных мастеров станет практически невыполнимой задачей, поскольку для устройства её системы из наслонных и висячих стропил важно точно рассчитать сечение элементов и установить рёбра жёсткости. Для этого потребуется не только терпение, но и наличие навыков подобной работы.

Самым простым способом монтажа многощипцовой конструкции будет устройство двух двускатных кровель, объединённых под прямым углом. Если смотреть на такую крышу сверху, то она будет представлять собой крестообразную фигуру. Если на одном здании построить нескольких элементов с двускатными конструкциями, объединёнными в одну композицию, то внешне такое сооружение будет иметь ещё более необычный дизайн.

Видео: крепление стропил к ендове многощипцовой крыши

Система купольной крыши

При строительстве частных домов крыши купольной и конической формы используются редко. Как уже понятно из названия, такая конструкция имеет округую форму, но накрывается ей не всё помещение, а только какие-то отдельные его части. Так, купольную кровлю хорошо возводить на веранде или декоративных башнях.

Возводится купольная крыша на основе изогнутого каркаса, а в качестве кровельного покрытия в этом случае допускается исключительно мягкий материал типа стеклоизола, рубероида, битумной черепицы, либо гибкий — оцинкованная металлочерепица, пластик. Часто такими кровлями украшают свои дома поклонники старинного стиля с хорошим достатком.

Дом с купольной крышей может быть стилизован под старинную постройку или напоминать сооружение из фантастических фильмов

Основные составляющие элементы кровельной конструкции

Строительство крыши производится в несколько этапов, основными среди которых является:

создание стропильной системы;
обустройство обрешётки;
монтаж ограждений.

К дополнительным элементам относятся наклонные части (скатные поверхности, рёбра), горизонтальные детали (коньки, ендовы). Нижний край ската, как правило, оборудуется желобами. Каркас крыши полностью деревянный и складывается из мауэрлата, стропильной системы, основной и обязательной обрешётки, затяжки, стоек и подкосов. По мере готовности скелета крыши, на него укладывается кровельное покрытие.

Стропильная система должна быть долговечной, прочной и при этом обладать небольшим весом, поэтому для её устройства подбирают древесину хвойных пород. Особый состав такого дерева обеспечивает дополнительную защиту от гниения.

Для опоры стропил служит мауэрлат — толстый брус, установленный поверх несущих стен дома на двух его сторонах. В качестве крепёжных элементов используются металлические болты, шпильки или проволока. Поскольку мауэрлат в последующем соединяется со стропильным каркасом, то качество крепления должно быть наилучшим. Для изоляции деревянных деталей используется любой подходящий материал, как правило, рубероид. Так брус прослужит дольше и сохранится лучше. Средняя толщина мауэрлата составляет 15 см и выше по его меньшей стороне.

Основные элементы кровельной конструкции присутствуют во всех видах крыш

Крыша дома устанавливается в постепенно, и каждый её элемент при взаимодействии друг с другом создаёт основу устойчивого каркаса. Незначительная ошибка на любом из этапов работы может сказаться на качестве всего проекта по обустройству кровли.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

используются при наличии в доме опорных стен или перегородок;
монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Обустройство обрешётки и укладка покрытия

Стропильная система сверху обшивается обрешёткой — она служит своего рода подложкой для кровельного материала. Выбор типа обрешётки зависит от того, какое покрытие используется, и может быть сделан в пользу сплошной или разреженной конструкции.

При использовании рулонных кровель, мягких покрытий, черепицы и других штучных материалов подойдёт сплошная обрешётка. Деревянные доски укладываются с шагом не более 10 мм. Сплошная конструкция будет практичнее, если сделать её в два слоя, а между ними проложить гидроизоляционную прокладку из рубероида, изопласта или других рулонных покрытий. При правильном оборудовании прослойки гарантируется защита крыши от проникновения осадков и воздействия ветра.

На обрешётку в дальнейшем будет укладываться кровельное покрытие

Обустройство разреженной обрешётки осуществляется под листовую кровлю — металлочерепицу, шифер, профлист, ондулин. Высокая нагрузка от такого материала требует укладки бруса толщиной от 2–3 см, при этом расстояние между элементами конструкции должно быть до 60 см. Все деревянные части для защиты от гниения необходимо обработать специальными средствами.

Как только с укладкой обрешётки будет закончено, можно приступать к монтажу кровельного материала. Если требуется дополнительное утепление подкровельного пространства, то допускается монтаж твёрдых утеплителей — подойдёт экструдированный пенополистирол или пенопласт, а также мягкие материалы, например, минеральная вата. Обязательным условием выполнения утепления выступает обустройство пароизоляционного и гидроизоляционного слоя.

Видео: монтаж обрешётки под профнастил

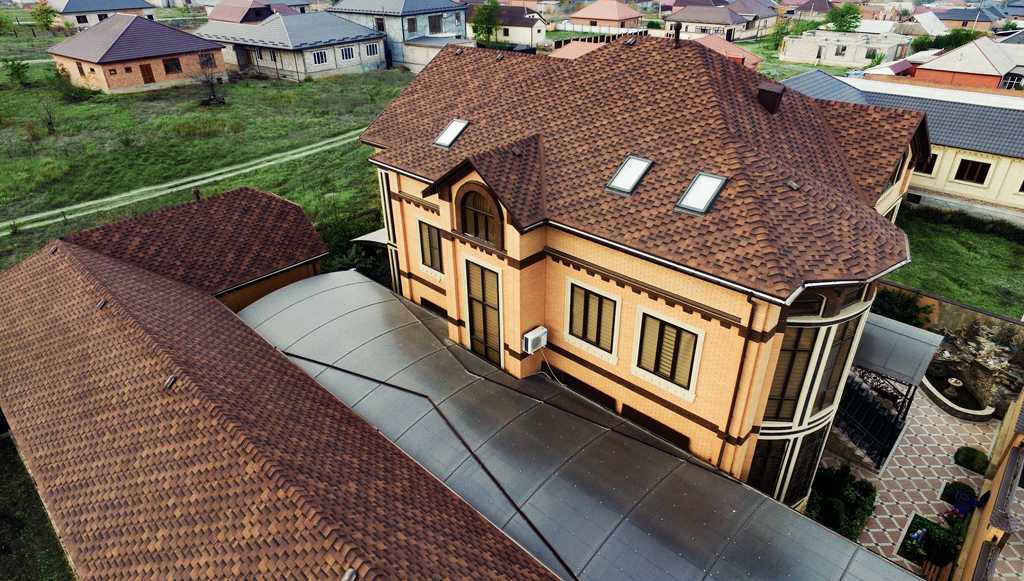

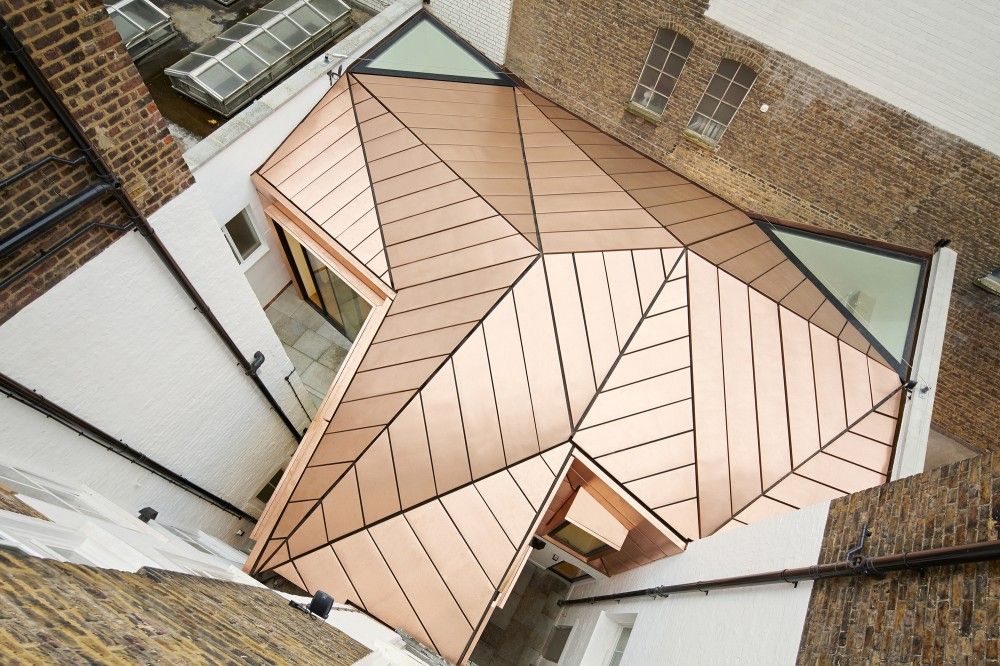

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

Простая крыша — поверхность распределена таким образом, что 100 м² оборудовано 1–2 скатами.
Крыша средней сложности — на каждые 100 м² установлено 2–5 скатов.
Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м² более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной.

Если крыша имеет более пяти скатов, то она считается сложной

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Проект по математике «геометрические фигуры в крышах домов»

Министерство науки и образования Хабаровского края

КГБ ПОУ «Хабаровский машиностроительный техникум»

Проект на тему: » Геометрические фигуры в крышах домов»

Студентки 1-го курса группы Г-51 Популовой Дарьи

проверил

преподаватель:

Печенюк Татьяна Алексеевна

г. Хабаровск

2016год

1. Введение

2. Самые распространенные формы и виды крыш

a. Скатные крыши

1. Односкатные

2. Двускатные

3. Шатровые

4. Вальмовые

5. Щипцовые

6. Многощипцовые

7. Мансардные

3. Другие виды крыш

a. Плоские крыши

4. Особенности между крышами

5. Уклон крыш

6. Материалы для изготовления крыши дома

7. Заключение

8. Используемые ресурсы

Нас всюду окружают различные здания: жилые дома и магазины, театры и стадионы, школы и детские сады. Всё это архитектура: современная, представленная новыми домами и коттеджами, и архитектура прошлых времен, заключающаяся в памятниках архитектуры. Памятники архитектуры чаще всего имеют строгие лини, четкую симметрию, правильные формы. Современная же архитектура полна самыми разнообразными формами, она бывает лишена симметрии, но всё же любое архитектурное строение можно разобрать на самые простые геометрические фигуры: круг и квадрат, прямоугольник и трапеция, треугольник и овал.

Всю свою жизнь мы видим дома с разнообразными крышами, мы всегда знали что, крыша дома – это верхняя часть здания, которая защищает жильцов от дождя и солнца, позволят сохранять тепло, а иногда служит ещё и местом для хранения. Все эти крыши являют собой геометрические фигуры, но какие именно редко кто задумывается. Я выбрала этот проект потому что мне стало интересно какие формы крыш все же бывают и какую роль в них играет геометрия. Проходя по улицам, я замечала, что крыши бывают: односкатные, двухскатные, круглые, плоские и еще много других видов крыш. Мне стало очень интересно, что же кроется в основе самых разнообразных крыш, поэтому темой для своего проекта я выбрала «Геометрия в крышах домов»

Целью стало узнать,какие же все-таки бывают формы крыш и как они правильно называются в архитектуре, и какие формы содержат в геометрии.

Для достижения цели потребовалось выполнение следующих задач:

Ø Рассмотреть самые распространенные формы и виды крыш

Ø Узнать основные характеристики, по которым различаются крыши.

Ø Так же было решено рассмотреть материалы для изготовления крыш зданий.

Формы и виды крыш обуславливаются ничем иным, как архитектурными особенностями возводимого здания. В зависимости от этих особенностей и производится условное разделение крыш наплоские и скатные – отличаются они исключительно своей формой и, как результат, опорной конструкцией.

Существует два основных вида крыш – это плоская крыша и скатная. В чем между ними разница? В уклоне – если уклон крыши не превышает 10˚, то такие крыши относят к плоским. Если уклон больше десяти градусов, то речь идет уже о скатных крышах, которые, в свою очередь, подразделяются по количеству скатов и назначению.

Скатные крыши

Устройство и основные элементы скатных крыш

Все формы и виды крыш скатного типа имеют практически одинаковое строение – отсюда и наличие в них однотипных деталей. Как правило, любая скатная крыша состоит из таких элементов.

1. Скаты – наклонные плоскости, призванные обеспечить герметичность здания и отведение дождевой воды за его пределы.

2. Стропила – несущая конструкция, на которой монтируется кровля.

3. Обрешетка – выполняет функцию распределителя нагрузки веса кровельного материала по стропилам.

4. Мауэрлат – служит опорой для нижней части стропильных ног.

5. Наклонные ребра жесткости – служат для жесткого соединения разных плоскостей крыши.

6. Горизонтальные ребра или коньки – наружные места соединения кровельных плоскостей.

7. Ендова – герметичное перекрытие в нижних местах соединения разных плоскостей крыши.

8. Карнизы или свесы – края кровли, выступающие за пределы стен здания.

9. Фронтальные свесы – карнизы, расположенные на наклонной части крыши.

10. Желоба – собирают дождевую воду и отводят ее в одно место.

11. Водосточные трубы – транспортируют дождевую воду с желобов в низ здания.

12. Водоприемные воронки – через них вода, собранная желобами, попадает в водосточные трубы.

Вот теперь, изучив хотя бы немного устройство скатных крыш, можно переходить к освоению их видов.

Виды скатных крыш

Односкатные крыши

Этот тип крыши в частном строительстве применяется довольно редко. По большей части ее используют при сооружении всевозможных хозяйственных построек, гаражей, складских помещений и магазинов. Односкатная крыша, в первую очередь, характеризуется особенной стропильной системой – балки, удерживающие на себе весь вес кровельного материала, опираются непосредственно на стены здания и представляют собой ровные направляющие.

Вся прелесть такой крыши заключается в исключительно простом монтаже, который под силу даже взрослому ребенку.

Односкатная крыша – это форма кровли, состоящая из одного ската, лежащая на стенах разной высоты. Это самая простая в монтаже конструкция. Может выполняться из различных материалов, иметь любые уклоны. Обычно применяется при сооружении крыш хозяйственных построек, при строительстве домов применяется в случаях, где требуется ограничить водоотвод и сброс снега на тротуары, и проезжую часть. Главный минус конструкции – эстетическая непривлекательность на невысоких сооружениях.

Двускатные крыши

Одной из наиболее распространенных в частном строительстве видов крыш является двухскатная. Ее основное отличие заключается в наличии двух уклонов, опирающихся на стены одинаковой высоты. Иногда их называют щипцовой крышей – то есть имеющей фронтоны, которые по своей форме в большинстве случаев напоминают треугольники.

Стропильная система крыши, состоящая из двух скатов, значительно отличается от односкатной. Здесь уже не используют прямые балки. Как правило, установленные стропила двухскатных крыш имеют форму того же треугольника, что и фронтон такого дома.

Двускатная крыша – самая распространённая форма скатной крыши. Частое использование этой формы обеспечивается простотой монтажа и возможностью использования любых кровельных материалов. Экономичность такой крыши дома в том, что при возведении отходы кровельного материала практически отсутствуют. Кроме того двухскатная крыша гарантирует сход снега и воды с кровли без задержек, что практически исключает возможность протекания. Минусом этой формы крыши считается её плохая обтекаемость, и при штормовых ветрах такие кровли часто «поднимает» ветер, или заваливаются фронтоны.

Шатровые крыши

Если разбирать подробно все виды крыш домов, то стоит упомянуть и шатровую крышу. Как правило, она применяется для домов, построенных в виде квадрата или равностороннего многоугольника. Суть такой конструкции заключается в том, что все скаты крыши, представляющие собой треугольники, сходятся в одной верхней точке.

Устройство такой крыши – дело довольно сложное и самостоятельно ее установить практически невозможно.

Шатровая крыша по форме копирует пирамиду. Имеет четыре треугольных ската, которые сходятся в верхней точке. Отсутствие прямых фронтонов делает конструкцию более обтекаемой для ветров с любых направлений и обеспечивает лёгкий сход снега и дождя. Эстетическая привлекательность – дело вкуса, но по нашему субъективному мнению такая крыша симпатичней выше перечисленных форм.

Конечно, при такой геометрии усложняются работы по возведению стропильной системы по сравнению с двускатной крышей, а при использовании листовых покрытий остаётся масса отходов. Пространство мансардного этажа сокращается, а общая стоимость увеличится ещё и за счёт устанавливаемых мансардных окон. Для выполнения правильной геометрической формы крыши требуется основание дома в виде квадрата.

Вальмовые крыши

Разбираясь с тем, какие бывают виды крыш, стоит упомянуть и про вальмовую конструкцию, которая имеет четыре ската. Два склона крыш по форме напоминают трапецию, а два других ската выполняются в форме меньших по размеру треугольников. Именно эти треугольники, располагающиеся со стороны фронтонов здания, называются вальмами.

Такой вид крыши также довольно часто используют в частном строительстве – как правило, их устанавливают на домах прямоугольной формы. Такая четырехскатная конструкция крыши, как говорится, открыта всем ветрам – именно это и позволяет вальмовой крыше все время оставаться чистой.

Мусор и снег просто сдувается с нее.

Вальмовая крыша — синтез двускатной и шатровой крыш. Своего рода шатровая крыша для прямоугольного основания. Имеет два треугольных ската и два ската в виде равнобедренной трапеции, в результате этого на крыше получаются две вершины соединённые коньком. Прекрасно обтекается ветрами и справляется с осадками. Под кровельное пространство для мансардного этажа объемнее, чем у шатровой крыши. Каркас может монтироваться на любых прямоугольных основаниях. К минусам относится высокий процент отходов при покрытии листовыми материалами, большая стоимость мансардных окон и сложность монтажа стропильной системы.

Полувальма — разновидность вальмовой крыши, где фронтон двускатной крыши сверху закрывается маленькой вальмой, обтекаемость которой защищает конек двускатной крыши от поднятия порывами ветра. Возводится в районах с увеличенной ветровой нагрузкой. Такая форма крыши имеет все преимущества двускатной кровли и вальмовой.

Щипцовая крыша

Щипцовая крыша — одна из самых сложных форм крыши при возведении стропильной системы и кровельных работах, так как наличие щипцов подразумевает множество ребер, ендов и разжелобков. Используется в зданиях с многоугольным основанием. Именно эта форма крыши знакома всем по рисункам из русских народных сказок, где в высоком тереме с щипцовой крышей сидела царевна. Сегодня часто используется в частном строительстве домов с мансардными этажами.

Многощипцовые крыши

Эти виды крыш частных домов по конструкции являются довольно сложными. Характеризует такие крыши наличие множества ендов (внутренние углы, образующиеся при сопряжении скатов крыш) и наружных ребер – эти самые наружные и внутренние соединения плоскостей очень сильно усложняют монтаж подобной крыши.

Стропильная система многоскатной крыши представляет собой множество ребер, установленных в разных плоскостях и под различным углом. Все они завязаны в одну целую схему, где каждый отдельный элемент имеет свою важную функцию.

Мансардные крыши

Мансардная крыша является одной из разновидностей двухскатных конструкций – ее прямое назначение заключается в увеличении внутреннего объема чердачного помещения. Достигается это за счет излома прямой плоскости – именно по этой причине ее иногда называют сломленной.

Ломаная крыша по сложности монтажа не очень отличается от обычной двухскатной. Область применения такой крыши заключена в ее названии – хотите иметь в своем доме просторный жилой чердак, именуемый мансардой? Тогда эта крыша для вас!

Мансардная крыша – это разновидность двухскатной крыши, где каждый скат состоит из двух уровней. Верхний уровень ската пологий, нижний уровень ската падающий. Главный плюс мансардной крыши это возможность максимального использования подкровельного пространства при обустройстве мансардного этажа. К минусам относится неустойчивость при сильных ветровых нагрузках, спорная эстетическая привлекательность и необходимость дополнительного крепления кровельного материала на падающем скате.

Другие виды крыш

Сводчатая крыша — стропила дугообразной формы круглого или параболического очертания. Очень низкий процент использования в частном домостроении. Такие формы больше используются при возведении общественных зданий или спортивных объектов. Целесообразность применения такой конструкции оправдана для перекрытия больших площадей. Частники иногда используют форму свода, добавляя как элемент в кровлю другой формы.

Куполообразная крыша — крыша, напоминающая шатровую крышу, но без ребер, полусфера, сходящаяся в верхней точке. Применяется для устройства крыш на круглом основании: цирка, манежа или сторожевой башни. После распада СССР и образования неокапиталистического класса стала применяться и в частном строительстве как основная форма крыши (при строительстве замков), и как украшающий фрагмент — в виде башенок.

Шпиль — в первую очередь используется как декоративный элемент. Обычно шпили венчают башенки или куполообразные крыши. Практическое значение такие кровли имеют только при возведении храмов и монументальных сооружений, в частном же домостроительстве использование такой формы говорит о наличии у хозяина значительных средств, и множества тараканов в голове.

Плоские крыши

Этот тип крыш в частном строительстве практически не применяется – его основной особенностью является наличие одного ската с небольшим, менее 10 градусов, уклоном. Этим крышам довольно сложно выдерживать нагрузку от снега в зимний период – поэтому таких крыш большой площади не бывает, а если и бывает, то ее стропильная система основывается на металлических фермах или конструкциях из железобетона.

Устроены плоские крыши практически точно так же, как и скатные – они тоже имеют стропила и обрешетку. Единственное, чего в них нет, так это частей, непосредственно связанных с сопряжением плоскостей – коньки, ендовы и наклонные ребра жесткости здесь отсутствуют.

С эстетической стороны плоские крыши интересны тем, что на них можно разбить террасу или обустроить цветущий сад на крыше с уголком для отдыха.

Это и есть все основные виды крыш, которые применяются в частном и капитальном строительстве. Выбирать здесь особенно не приходится, поскольку, как уже говорилось выше, по большей части все виды конструкций крыш обуславливаются исключительно формой и архитектурными особенностями самого дома.

Само собой разумеется, что каждый индивидуальный застройщик желает, что бы его дом имел наиболее рациональную форму крыши, которая будет стойко переносить все невзгоды и капризы погоды. Давайте разберёмся, что вкладывается в это понятие, какие бывают формы крыш и какие правила необходимо выполнять при её конструировании и изготовлении.

Основными конструктивными особенностями крыши любого типа и формы являются:

1. уклон;

2. форма кровли;

3. материал кровли.

Надёжной и правильной крыша вашего дома получится только при правильном подборе всех этих параметров. Основным фактором, влияющим на выбор конструкции, как мы понимаем, является местный климат, именно он будет влиять на уклон, форму и материал крыши. Каждая территория на нашей матушке Земле обладает своим неповторимым климатом, ориентируясь на который, вы и должны продумать конструкцию крыши вашего будущего дома.

Уклон крыши

Основное разделение крыш любых домов ведется по уклону – бывают плоские и скатные крыши. Уклон это угол наклона ската кровли относительно горизонта. Он может измеряться в процентах или в градусах. Проценты будут означать отношение высоты крыши к длине пролёта в процентах. Для получения уклона в градусах измеряется угол между нижним пролётом и скатом. 100% уклону соответствует 45°. Для конвертирования этих показателей существует таблица:

А людям которые на «ты» с компьютером и могут пользоваться программами такими как «AutоCad» или «КОМПАС», достаточно построить треугольник с задаными размерами пролёта и высоты крыши и программа сама покажет вам угол наклона.

Основное предназначение уклона кровли — это отведение с её поверхности воды. На плоских крышах с уклоном 0% вода будет скапливаться всегда. Увеличение уклона до 2-10% приведёт к быстрому освобождению поверхности кровли от воды. Кровля с малыми уклонами от 0 до 1% – головная боль хозяина. Частые протечки знакомы многим обладателям квартир на последних этажах, в многоквартирных домах с крышами такой формы. Изготовление скатных крыш дороже плоских из-за большей трудо- и материалоёмкости. Но мало кто из индивидуальных застройщиков выбирает плоские кровли, ведь когда строится собственный дом в приоритете качество будущей кровли а не затраты на её возведение. Так что правильная форма крыши для своего дома – скатная.

В скатных крышах уклон напрямую зависит от используемого кровельного материала. Каждый кровельный материал имеет свои рекомендации от производителя по минимальному и максимальному углу наклона. Ещё от угла наклона будет зависеть давление ветра на кровлю, а также снеговые нагрузки. Ну, и конечно не стоит забывать об общей эстетической красоте будущего дома.

Материалы для изготовления крыши дома

Последняя составляющая, которую должен изучить хозяин для выбора крыши своему дому — это из каких материалов, собственно, эта крыша будет собираться? Как известно, она состоит из несущих элементов, принимающих на себя все нагрузки, в виде снега, ветра, веса себя самой и кровельного материала, защищающего дом от проникновения осадков, ветра и ультрафиолета. Здесь рассмотрим лишь возможные варианты выполнения несущих конструкций.

Чаще всего при строительстве частных домов каркас крыши собирается изпиломатериалов. По собранному каркасу набивается обрешётка, а уже к обрешётке крепится кровельный материал. Но, это не единственный из возможных вариантов, хотя он и самый экономичный. Каркас можно собрать из металлических изделий. А если планируемая кровля имеет малый уклон, то и из железобетонных плит или плит из армированного ячеистого бетона, накрыв затем плиты рулонными материалами, мягкой черепицей или профнастилом. Вариантов изготовления подходящей формы крыши вашему дому может быть много. Ваша задача — изучить их все, проанализировать и выбрать наиболее оптимальный, именно для вашего случая.

Не зная условий возведения и предпочтений хозяина будущего дома, нельзя дать однозначный совет о наиболее подходящем типе крыши. Но можно обратить внимание на то, как с этим справляется человечество на протяжении многих веков. Присмотревшись к архитектурным предпочтениям в строительстве частного сектора разных народов, можно заметить, что каждая местность имеет свой типовой дом. В горах Европы — это «шале», в Украине — «мазанка», в России — терем и т.д.

Архитектура таких домов не случайна, это выверенное столетиями наиболее оптимальное соотношение цена – функциональность – надёжность. У кровли «шале» к примеру, мощный стропильный каркас, выдерживающий большие массы снега. Камышовая кровля «мазанки» обеспечивает хорошую теплоизоляцию. Вальмовая кровля («бунгало») устойчива к штормовым ветрам прибрежной местности. Так что не следует изобретать велосипед, а лучше обратиться к опыту своих дедов и прадедов? Окончательный выбор правильного типа крыши вашему дому за вами!!!

Геометрия окружает нас всюду. Мы постоянно сталкиваемся с ней в повседневной жизни. Она поражает нас изобилием всевозможных форм. Невозможно себе представить, как бы человечество справлялось без геометрии. Крыши зданий и строений это лишь малая часть того где нашла применение геометрия, но даже в крышах мы видим насколько она может быть разнообразна. Человек с древних времен искал себе жилье, и отчасти геометрия дала ему в буквальном смысле крышу над головой.

Работая над проектом, я много нового узнала о геометрии крыш. Рассмотрела и узнала виды и устройства крыш. Я считаю, что с поставленной целью и задачами я полностью справилась. Много полезного принесла мне работа над проектом, поэтому я надеюсь, что и в дальнейшем я буду находить материал по данной теме.

Используемые ресурсы:

www.samdomstroy.by

www.goodkrovlya.com

www.domechti.ru

Кровля своими руками | Owens Corning Roofing

Крыша является основным конструктивным элементом вашего дома. Успешный проект по перекрытию требует больших затрат времени и денег. Поскольку вы не можете допустить ошибок при установке, , мы настоятельно рекомендуем вам нанять профессионального кровельного подрядчика .

Найдите подрядчика по кровельным работам

Просмотрите наш список независимых подрядчиков по кровельным работам в сети подрядчиков по кровельным работам Owens Corning, чтобы найти подходящего вам специалиста по кровельным работам.

Оценка необходимого количества кровельного материала

Если вы решили выполнить работу самостоятельно, ознакомьтесь с приведенными ниже рекомендациями по оценке и другими материалами по кровельным материалам:

Поставщики кровельных материалов. Где купить кровельные материалы
Калькулятор вентиляции
Как прибить кровельную черепицу
Кровельная система Total Protection®
Построй свою крышу™

Сколько кровельной черепицы мне нужно?

Чтобы оценить, сколько кровельного материала вам нужно, например, связок архитектурной черепицы или рулонов синтетической кровельной подложки, вам необходимо знать общую площадь поверхности вашей крыши в квадратных футах.

Как рассчитать общую площадь вашей крыши

Чтобы найти общую площадь вашей крыши:

Измерьте длину и ширину каждой плоскости крыши (включая слуховые окна), затем умножьте длину на ширину.
Сложите площади всех самолетов вместе.

Пример #1: Односкатная крыша с одной плоскостью крыши

Например, эта односкатная крыша имеет одну плоскость крыши.

Односкатная крыша с одной плоскостью крыши

Умножьте длину (A) на ширину (B):

A x B = 40 футов x 30 футов = 1200 кв. футов для общей площади крыши.

Пример #2: двускатная крыша с двумя плоскостями

Эта двускатная крыша имеет две плоскости.

Двускатная крыша с двумя плоскостями крыши

Таким образом, чтобы получить общую площадь крыши в квадратных футах, вы должны:

Умножить длину (A) на ширину (B) и длину (A) на ширину (C), чтобы получить площадь в квадратных футах. для каждого самолета.
Сложите две плоскости вместе.

Например:

Плоскость 1 (A x B): 40 футов x 30 футов = 1200 кв. футов
Плоскость 2 (A x C): 40 футов x 30 футов = 1200 кв. футов.
Плоскость 1 + Плоскость 2 = 2400 кв. футов общей площади крыши.

Готовы получить оценку? Найдите независимого кровельного подрядчика в сети кровельных подрядчиков Owens Corning рядом с вами.

Что такое «кровельный квадрат»?

Поверхность крыши измеряется в «квадратах».

Площадь кровли равна 100 квадратным футам крыши.

Чтобы определить количество квадратов на примере двускатной крыши в этом посте, разделите его общую площадь в 2400 квадратных футов на 100 (2400 ÷ 100 = 24).

Это означает, что вам понадобится 24 квадрата черепицы, чтобы покрыть эту крышу. Не забудьте добавить 10%-15% ко всем вашим материалам для припуска на обрезку (коэффициент отходов).

Совет профессионала: Хотите не заниматься математикой? Закажите БЕСПЛАТНЫЙ отчет RoofScopeX по крыше , чтобы увидеть размер вашей крыши в квадратах, а также уклон (скат) вашей крыши.

Получите БЕСПЛАТНЫЙ отчет о воздушной крыше!

Держите отчет под рукой для будущих бесед с кровельщиками или при просмотре оценок следующей замены или ремонта крыши.

Что такое связка черепицы?

Упаковка кровельной черепицы называется связкой.

Сколько пачек черепицы на квадрат?

Ламинат или архитектурная черепица, один из наиболее распространенных типов кровельной черепицы, обычно упакованный в по три пачки на квадрат :

3 связки = 1 кровельный квадрат

Таким образом, в примере с двускатной крышей площадью 2400 квадратных футов вам потребуется 72 связки гонтов (24 квадрата x 3 связки на квадрат = 72 связки).

Вот еще несколько примеров:

Пакет черепицы называется связкой. 3 пачки = 1 кровельный квадрат (98,4 кв. фута)

Вы хотите заказать дополнительный материал для учета отходов. Факторы отходов различаются.

10%-15% — хорошее эмпирическое правило, но ваши результаты могут отличаться. Более сложные крыши будут иметь более высокий коэффициент отходов, потому что обычно вокруг углов, стен и краев больше обрезанной черепицы.

Ничего страшного, если останется несколько черепиц. Их можно сохранить на случай, если позже произойдет повреждение крыши или если в будущем потребуется ремонт.

Таким образом, для примера с крышей в 24 квадрата вам нужно добавить 2,4 квадрата, что равняется еще 7 или 8 связкам.

Сколько кровельного покрытия мне нужно?

Если вы также устанавливаете кровельную подложку, то вам потребуется такое же количество подложки для покрытия настила крыши.

Итак, в примере с двускатной крышей площадью 2400 кв. футов в этом посте вам потребуется 24 квадрата кровельного покрытия.

Сколько квадратов в рулоне подложки?

Размер рулона зависит от типа подложки. Синтетическая подложка поставляется в 10 квадратных рулонах, в то время как обычный войлок №15 поставляется в 4 квадратных рулонах.

Итак, для примера с крышей площадью 24 квадрата вам потребуется 2,4 рулона синтетической подложки или 6 рулонов обычного войлока №15.

24 квадрата ÷ 10 квадратов в рулоне = 2,4 рулона синтетической подложки
24 квадрата ÷ 4 квадрата в рулоне = 6 рулонов обычного фетра #15

Помните, что : Добавьте 10%-15% к коэффициенту отходов для подстилающего слоя.

Наконец, если у вас есть какие-либо вопросы по поводу сметы, обратитесь к местному кровельному подрядчику. Большинство будет счастливо дать вам бесплатную оценку.

Какой у вас уклон крыши?

Вам также необходимо знать наклон вашей колоды.

Чтобы определить это, измерьте вертикальный подъем вашей террасы в дюймах на расстоянии 12 дюймов по горизонтали.

Если эта высота составляет 4″, то уклон вашей крыши равен 4 из 12.

Уклоны крыш всегда выражаются первыми вертикальными подъемами и вторыми – горизонтальными пролетами (12″).

Что делать, если у вас крутая крыша?

Чтобы измерить крутую крышу, используйте один из следующих альтернативных методов:

Метод 1

Рассчитайте длину крыши, измерив наружные стены плюс свес для длины дома, параллельной коньку.

Затем перекиньте веревку через конек и отметьте ее в местах соединения с каждым карнизом. Это даст размер ширины для использования в определении вашей области. Это должно быть сделано на каждом участке крыши, содержащем горизонтальный конек.

Метод 2

Определите площадь крыши с помощью математической формулы, учитывающей длину крыши, общий пролет и уклон крыши. ) или приложение для смартфона (доступно бесплатно в любом магазине приложений).

Измерьте длину поверхности крыши, включая свесы.

Измерьте пролет крыши, включая свесы.

Умножьте длину на ширину. В результате получится плоская площадь. Используйте таблицу ниже, чтобы рассчитать общую площадь крыши.

Рассчитайте общую площадь крыши – площадь плоскости x поправочный коэффициент = площадь крыши

Slope Correction Factor

Slope	Plane	Correction Factor
Pitch	Approximate Angle	Multiply by Projection Length
3:12	14	1.031
4:12	18	1,054
5:12	23	1. 083
6:12	27	1.118
7:12	30	1.158
8:12	34	1.202
9:12	37	1.25
10:12	40	1.302
11:12	43	1.357
12:12	45	1.414
16:12	53	1.667
18:12	56	1.803
24:12	63	2.236

Roofing Nails

Как правило, вы должны использовать четыре гвоздя на гонт в области крыши и 5 гвоздей на стартовый гонт. Для обычной черепицы с тремя выступами потребуется 320 гвоздей на квадратный метр для полевой черепицы. Умножьте необходимое количество стартовых гонтов на 5, чтобы определить количество гвоздей, необходимых для крепления стартового слоя.

В районах с сильным ветром или при укладке черепицы на мансарду требуется шесть гвоздей на черепицу или 480 гвоздей на квадрат. Это основано на 80 черепицах на квадрат.

Для гонтов других стилей может потребоваться большее или меньшее количество гвоздей на черепицу и может быть больше или меньше 80 гонтов на квадрат. Обратитесь к инструкции по нанесению на обертке вашей черепицы, чтобы узнать, как правильно забивать гвозди.

Всегда проверяйте, какие местные строительные нормы и правила диктуют крепежные детали. Спросите у своего дилера необходимое количество гвоздей для крыши вашего размера и указанной вами длины.

5 форм крыш, которые должен знать каждый домовладелец

Большинство домовладельцев не задумываются о форме своей крыши. В конце концов, пока он выглядит хорошо и не течет, все должно быть хорошо, верно?

Правда в том, что форма вашей крыши влияет на способность вашего дома противостоять сильным ветрам и другим стихийным бедствиям, которые могут быть распространены в вашем районе. На самом деле, вы часто будете видеть больше определенного типа формы крыши в определенном районе из-за климата. Двускатные крыши, например, более распространены в дождливом климате, потому что крутой уклон предотвращает попадание воды в дом.

Взгляните на следующие формы крыш, чтобы понять, как ваша может повлиять на вас.

Двускатная

Двускатная крыша является одним из наиболее распространенных типов крыш, которые вы найдете в доме, отчасти потому, что они имеют простую конструкцию и доступны по цене. У них есть две наклонные стороны, которые встречаются на верхнем гребне, образуя треугольник. По сути, дом с двускатной крышей имеет две стены прямоугольной формы и две стены треугольной формы, соответствующие уклону.

Дополнительные стили двускатных крыш:

Фальшфронтальная двускатная крыша: В этом типе крыши используется один или несколько фронтонов, чтобы создать вид двускатной крыши. настоящая малоскатная крыша.
Двускатная крыша: Крыша называется двускатной, если она имеет две или более линии двускатной крыши, которые пересекаются. Гребни обычно проходят перпендикулярно друг другу, образуя L- или T-образную крышу.
Односкатная крыша: Вместо двух секций, соединяющихся в одной точке и образующих треугольник, односкатная крыша, также называемая скиллионом, наклонена в одном направлении. Думайте об этом как о высокой задней стене с крутым уклоном вперед.
Фронтон с закруглениями: Добавление изогнутых элементов на двускатную крышу, таких как слуховые окна, создает более мягкие линии в общем виде дома. Однако это означает, что вы не можете использовать металлическую кровлю, которая поставляется в виде панелей. Черепица из большинства материалов должна работать нормально.

Скат двускатной крыши означает, что это хороший выбор для дождливого климата, потому что уклон помогает дому сбрасывать воду. К сожалению, они не очень хороши в ураганах. Во время сильного шторма двускатные крыши более подвержены повреждению ветром, чем другие типы крыш, поэтому наличие такой крыши может повлиять на ваши расходы на страхование дома.

Шатровая

Шатровая крыша похожа на двускатную, за исключением того, что четырехскатная крыша наклонена вниз. Это придает интересный вид, а также нет низин, в которых могут собираться листья, что облегчает уход.

Вальмовые крыши прочны и устойчивы к ветру, поэтому их часто можно увидеть в местах, где часто бывают ураганы. Поскольку крыша четырехгранная, ветровое давление распределяется равномерно по периметру крыши, в отличие от фронтона, который концентрирует ветровое давление в самой верхней точке.

Однако следует учитывать, что строительство шатровой крыши обходится дороже, чем двускатной, и это будет отражаться в ценах на жилье.

Gambrel

Хотя технически это тип двускатной крыши, они заслуживают отдельного упоминания. Вальмовые крыши, также называемые амбарной крышей, имеют два разных наклона и часто используются в домах в голландском колониальном и георгианском стиле. Верхняя наклонная секция обычно менее крутая, чем нижняя, чтобы максимально увеличить жилое пространство под крышей. Вальмовые крыши также имеют узкие карнизы с сильным наклоном.

Из-за своей открытой формы вальмовые крыши не идеальны для домов в регионах с сильным ветром. Как и в случае двускатных крыш, сильный ветер может задействовать рычаги под крышей и поднять ее вверх.

Плоская

Как следует из названия, плоская крыша, в общем, плоская. У этих крыш почти нет ската, что позволяет создать дополнительное жилое пространство, например, сад на крыше. Однако отсутствие ската также делает эти крыши восприимчивыми к повреждениям от проливных дождей или веса льда и снега.

Мансардный

С земли мансардная крыша очень похожа на четырехскатную четырехскатную крышу. Однако на самом деле у него есть еще одна секция с более мягким тоном в верхней части.
