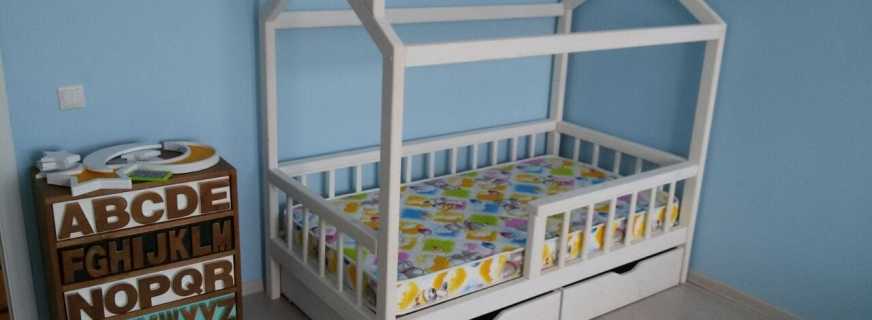

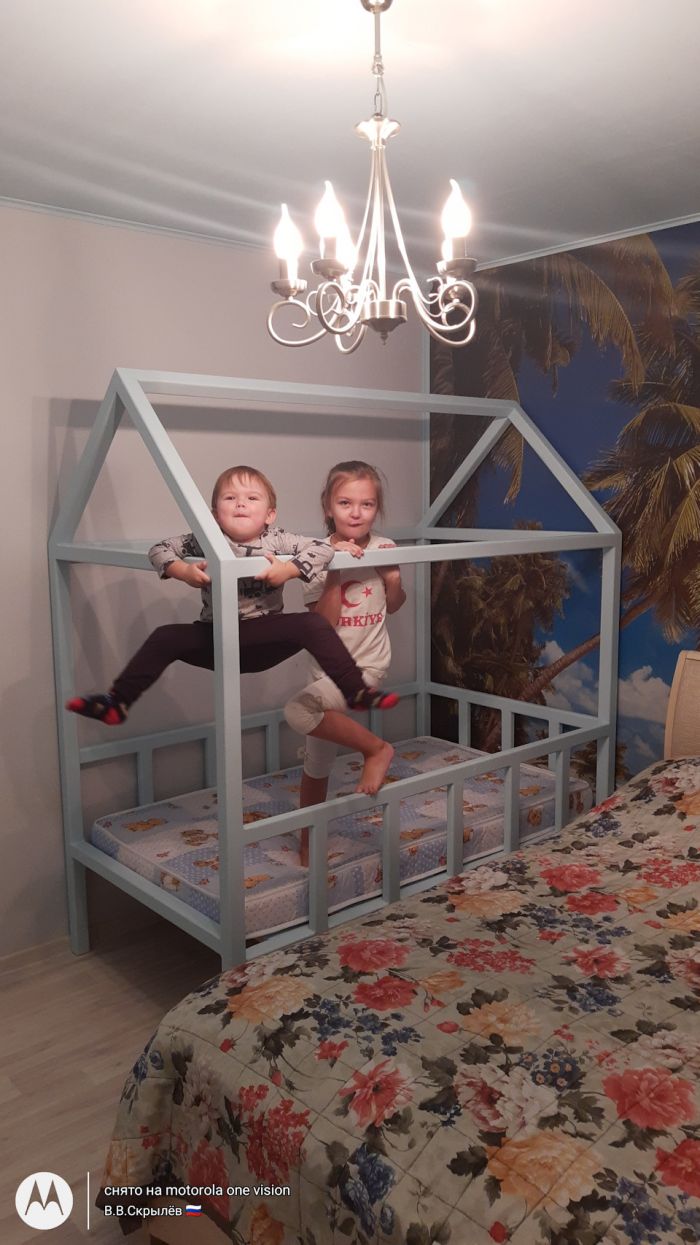

Кроватка домик чертеж с размерами: Как сделать кровать-домик из дерева своими руками: чертежи с размерами

Скандинавский стиль для детских комнат набирает все большую популярность, а кровать-домик своими руками является настоящим проявлением родительской заботы, умения и фантазии. Оригинальный проект кровати, выполненный с учетом величины комнаты и возраста ребенка, — это красиво, безопасно и экономно. Взрослым можно быть уверенным в надежности конструкции кровати, а детям – в наличии места для отдыха, как у героев сказок.

Основные этапы работ

Вариантов, как сделать кровать-домик, — очень много. В плане строительных работ все более стандартно, важно составить схему предполагаемого изделия, подготовив необходимые материалы.

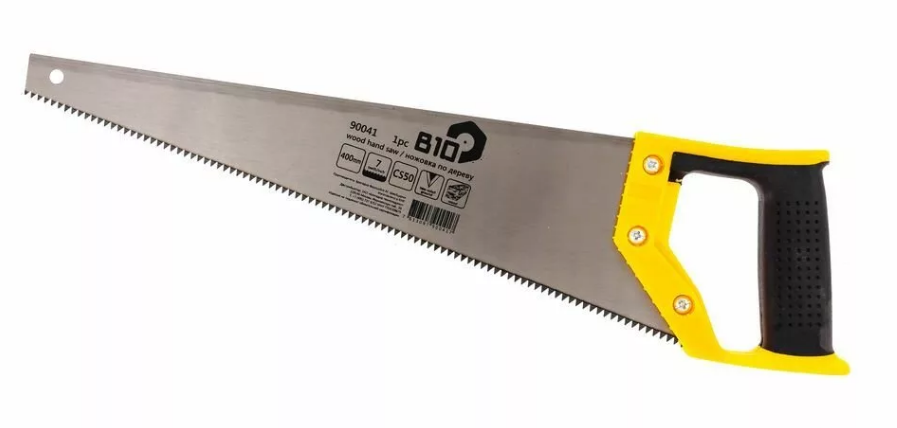

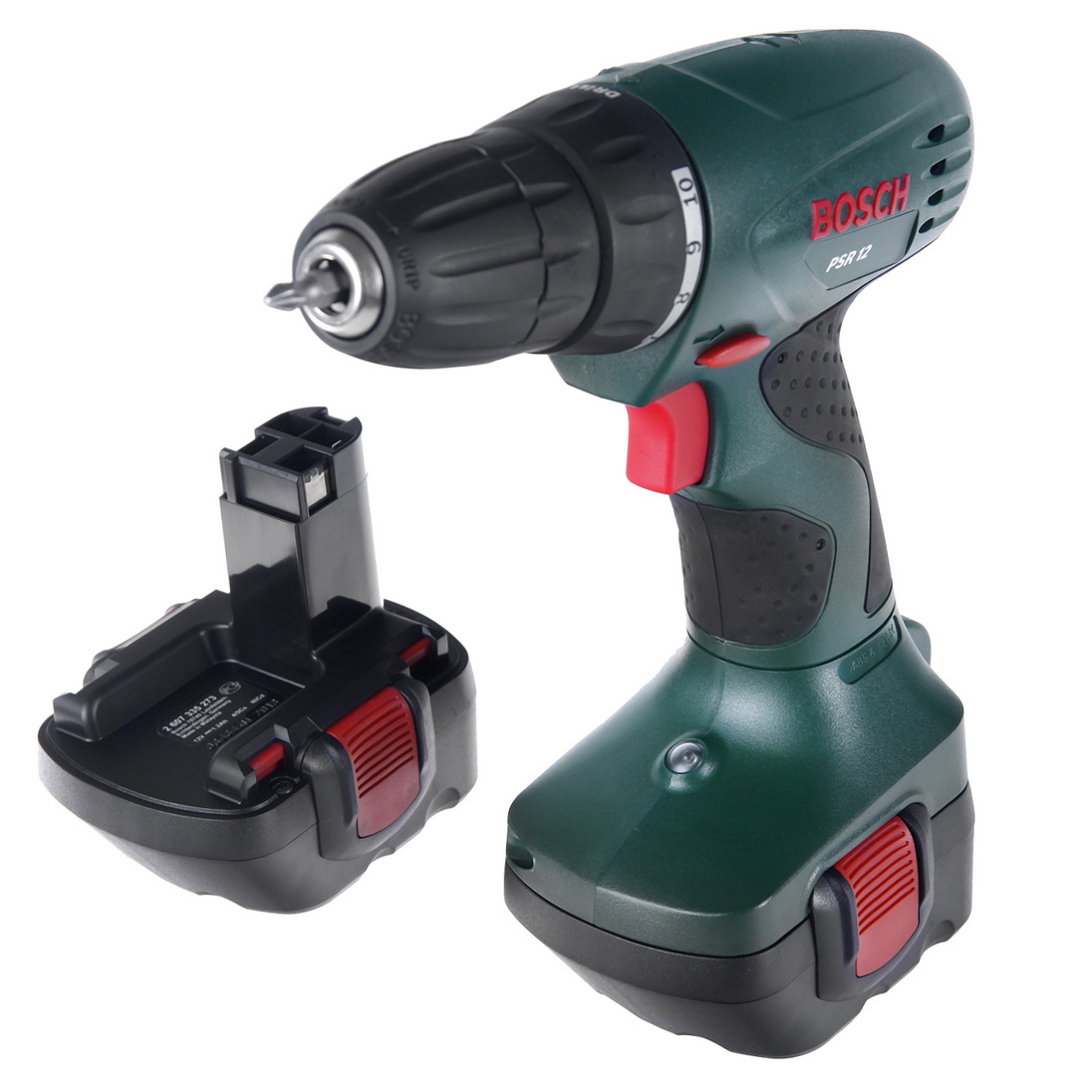

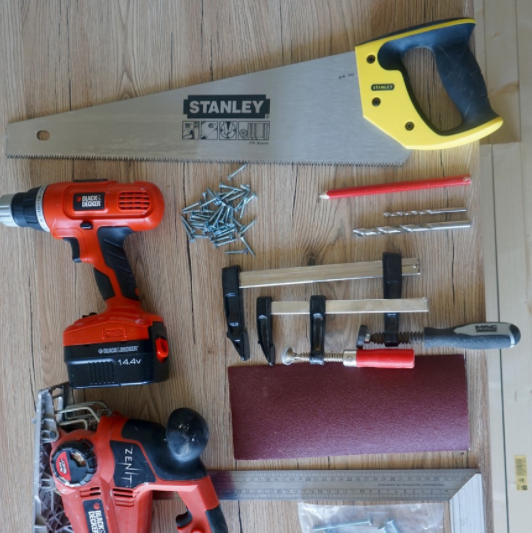

Инструменты

Стенки домика

Прежде всего делаются чертежи для кровати-домика, используя простой карандаш и угольник. Чтобы соорудить стены описываемой кровати, берутся четыре бруса из дерева, каждый из которых – 1 м 20 см. Это будут опорные детали при вертикальной структуре кровати домика. Для придания эстетики двускатной крыше, у всех опор отпиливается сверху краешек, чтобы образовался угол в 45 градусов.

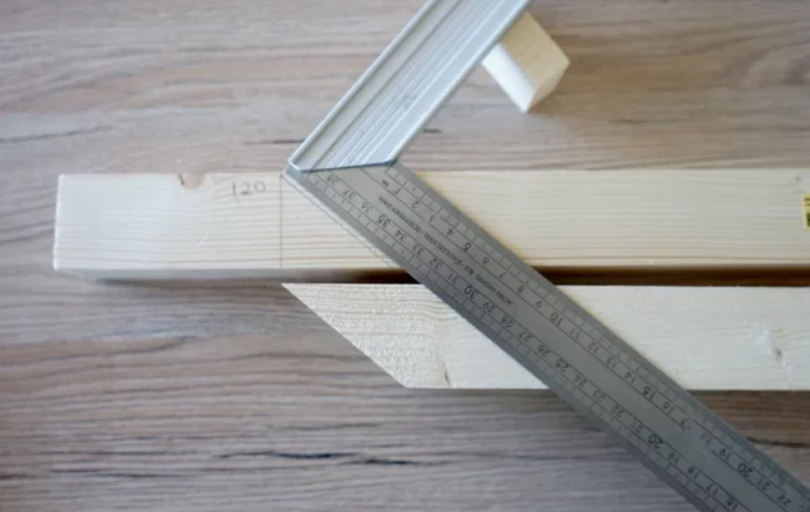

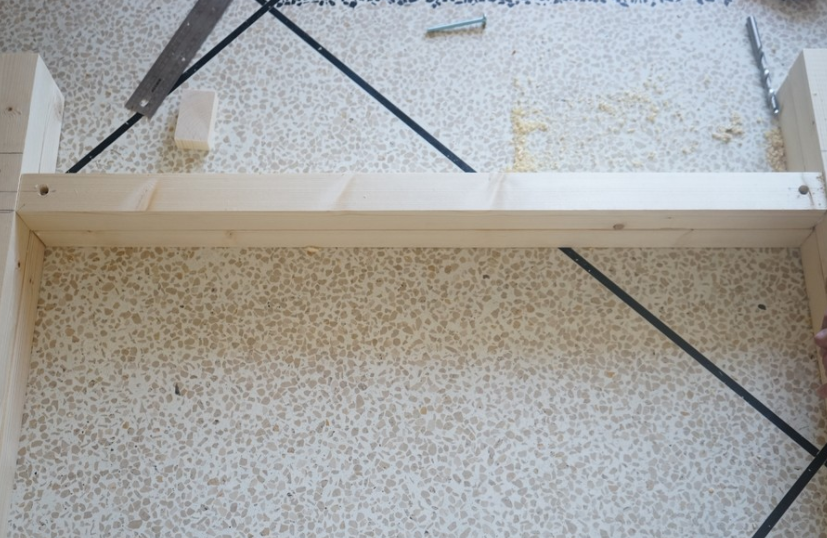

Разметка

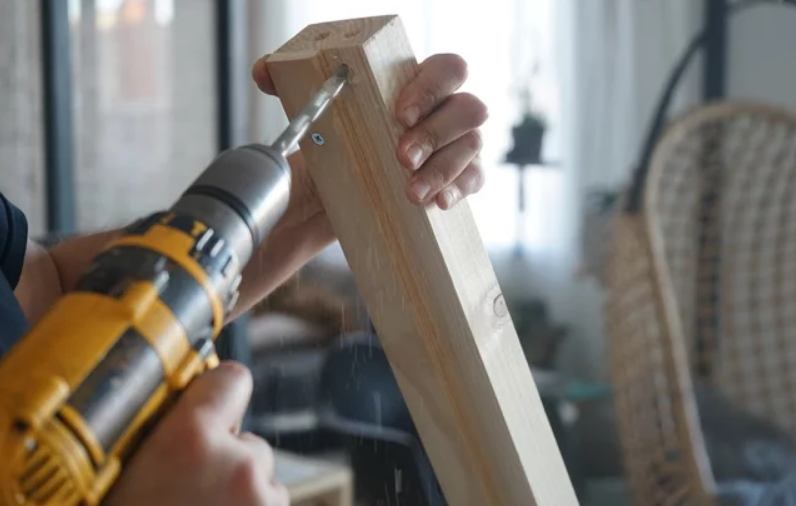

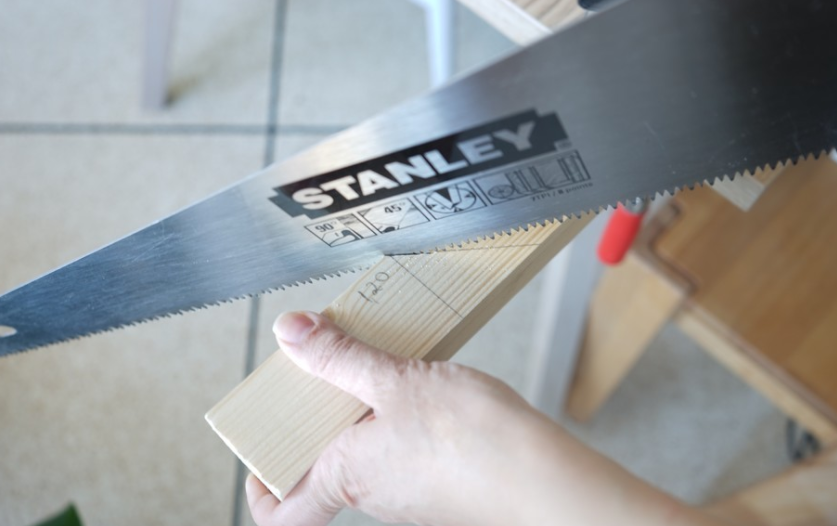

Детали стенок домика

У опор отпиливаются края под углом 45 градусов

Крыша

Данная часть кровати-домика также потребует четыре бруска и те же самые действия, включая обработку краев под углом 45 градусов. Все обработанные бруски собираются, верхний конек при этом крепится при помощи клея для дерева. Детали можно закрепить и саморезом, который следует вкрутить на расстоянии 3 мм от границы стыка двух деталей из дерева. Советуем при работе следовать некоторым правилам:

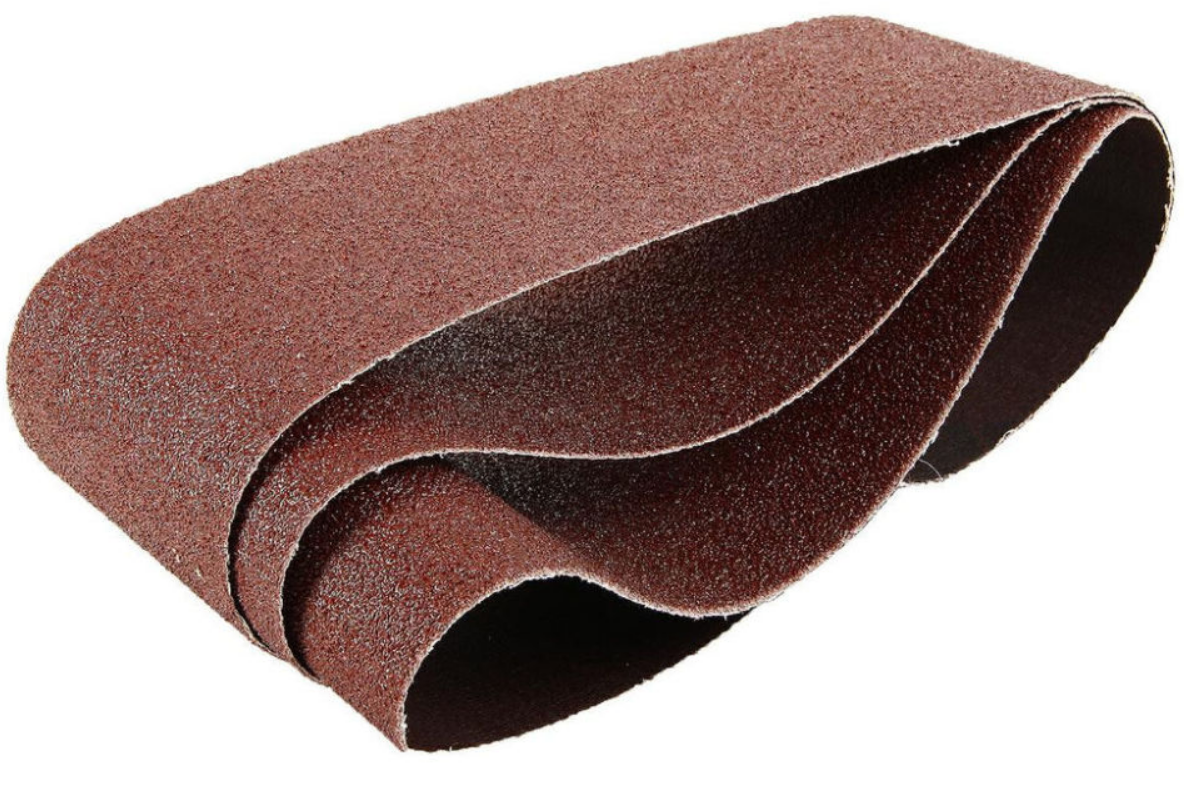

• рекомендуется очищение всех срезов с помощью наждачной бумаги;
• саморез необходимо вкрутить медленно, чтобы не расслоить дерево;

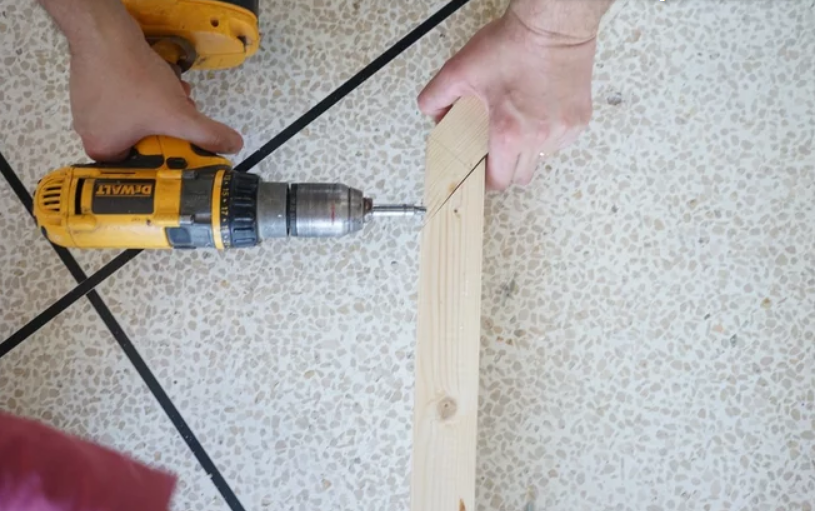

• во время сверления рекомендуется применить тиски для закрепления изделия;
• оптимальные современные свёрла и медленный процесс — залог качественной работы.

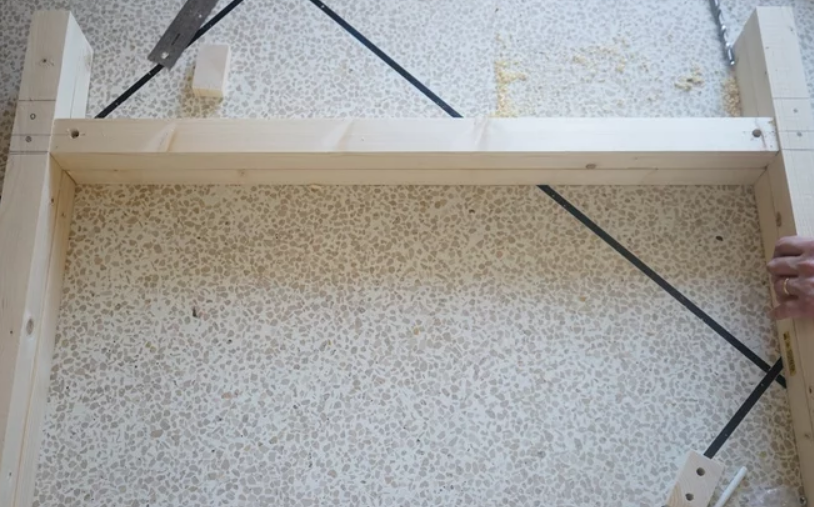

Когда к двум опорам будущей кровати фиксируются две планки, в итоге выходит рамка домика. Повторная процедура приведет к появлению двух равных рам – торцевых стенок кровати.

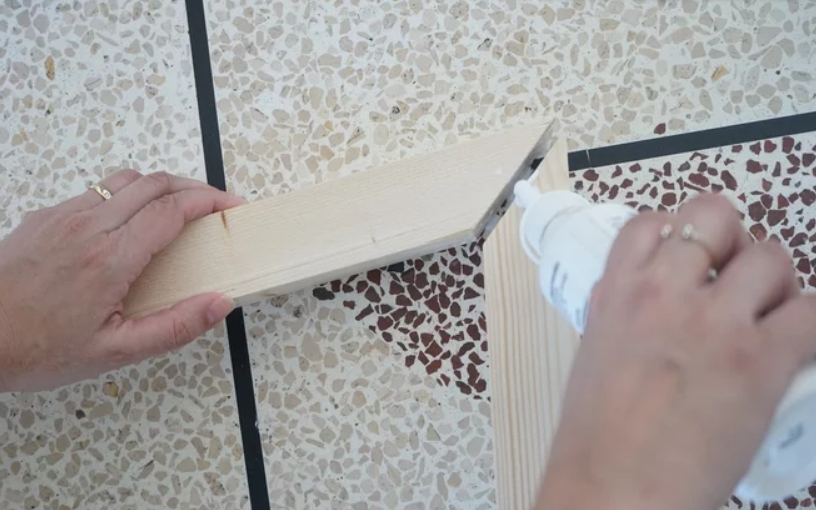

Склейка деталей

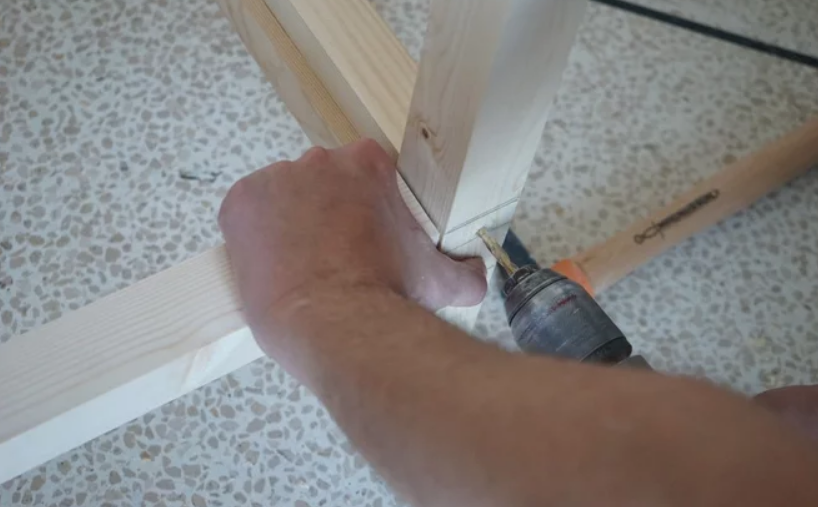

Соединение деталей

Крепление торцевой рамы

Для завершения изготовления торцевой рамы кровати внизу прикручивают брусок в 8,2 см для поддержания вертикальных стоек и стабилизации всей конструкции. Для кроватной сборки предпочтительна эксцентриковая стяжка боковых составляющих. Очень важно сделать точный проект для нужного попадания. Облегчить задачу помогут саморезы. Также конструкция крепится для упрощения сборки и экономии времени плоскими уголками – квадратиками со стороной 3 см. Вся фурнитура для процедуры доступна в строительном магазине.

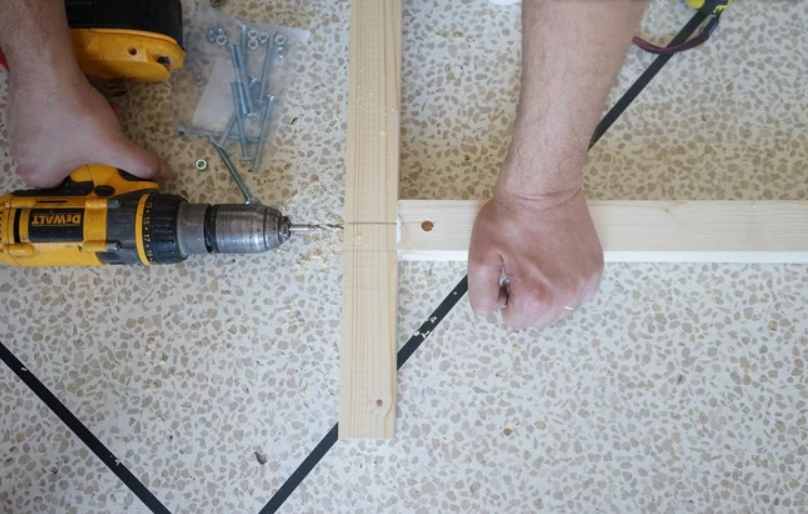

Выполняя такую стяжку, просверлите отверстия в перекладине с 10-миллиметровым сверлом. Они должны находиться на ее средней линии, не являться сквозными и обладать глубиной 12,5 см. Схема показывает, как нужно фиксировать их внешние края на 3,5 см от края перекладины.

Сверло в 6 мм помогает образовать отверстие сбоку. Оно фиксируется точно посередине и попадает в подготовленное заранее углубление. Затем эксцентрик плотно закрепляет необходимое появление шурупа. Возможно применение и деревянных деталей на длинных саморезах с предварительной проклейкой. Не следует забывать лишь о стабилизировании соединения при помощи угловых кронштейнов.

Крепление торцевой перекладины

Торцевая рама в готовом виде

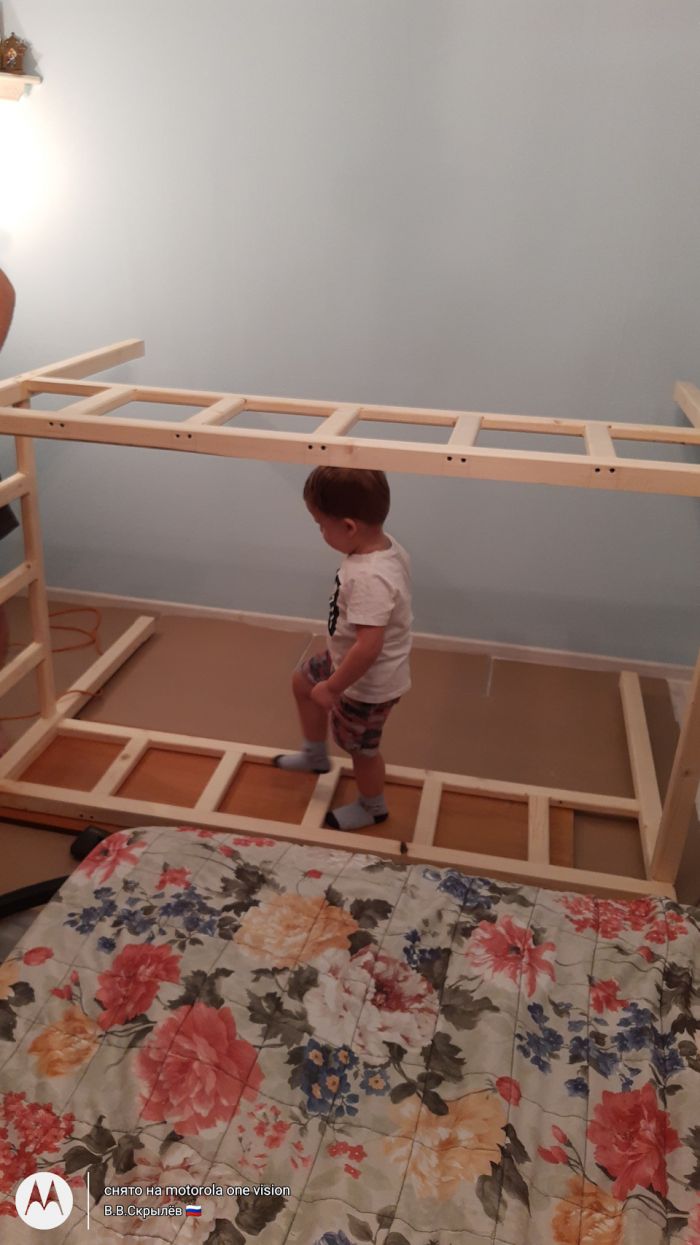

Сбор основы конструкции

Заготавливаются два толстых бруска, как боковые кроватные стороны. Внутренняя сторона бруса вмещает тонкие планки с помощью саморезов и предполагает вкручивание шурупов на равном друг от друга расстоянии. Эти детали будут опорой для рамы будущей кровати домика, что даст возможность закрепления кроватного реечного дна.

Важно для точной работы изготовить шаблон размером в 6 см с отверстиями для саморезов – 2,5 см. Карандашом отмечаются положения отверстий на всех стойках для полного совпадения верхних краев с перекладиной. Сверло в 6 мм – помощник в организации сквозных дырок в отметках. Процедура четырехкратная: таким образом, соединяются все стойки с боковыми сторонами кровати.

Далее подготавливается место отверстия для эксцентрика на продольной стойке внутри. Снаружи закручиваются длинные саморезы, что должны плавно соединить боковые составляющие кровати и вертикальную опору с возможной проклейкой места стыковки. Эксцентрик вставляется в отверстия снизу и далее затягиваются болты. Процедуру повторить для соединения обеих рам с боковыми сторонами кровати.

После скрепления боковых сторон изделия к торцам кровати домика, предполагается фиксация каркаса, благодаря трем продольным составляющим крыши. Три балки по размеру боковых сторон прикрепляются с помощью экцентрика или саморезов и клея. При выборе последних, кровать-домик обязательно укрепляется угловым крепежом.

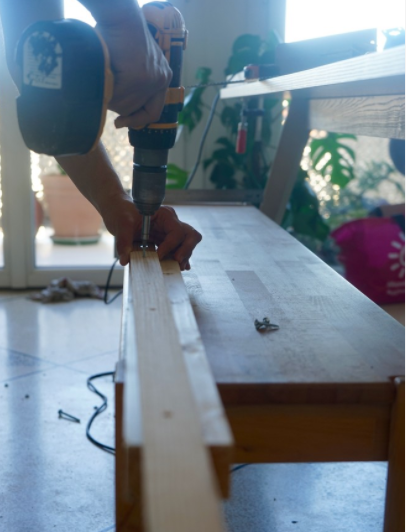

Для сборки понадобятся два толстых бруса

Тонкие планки станут опорой рамы

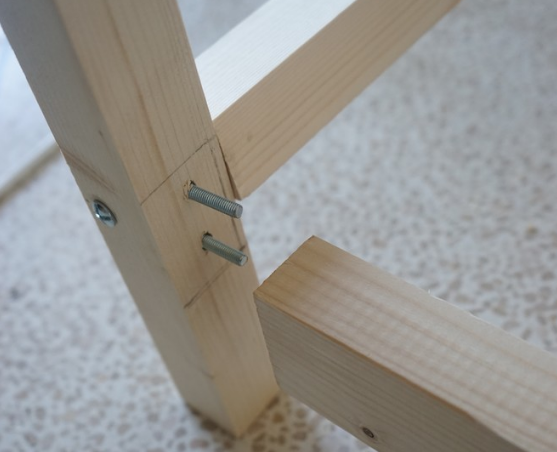

Рама собирается с помощью эксцентриковой стяжки

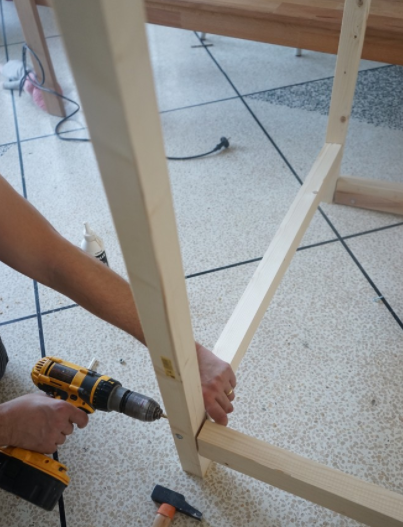

Соединение боковых опор с перекладинами

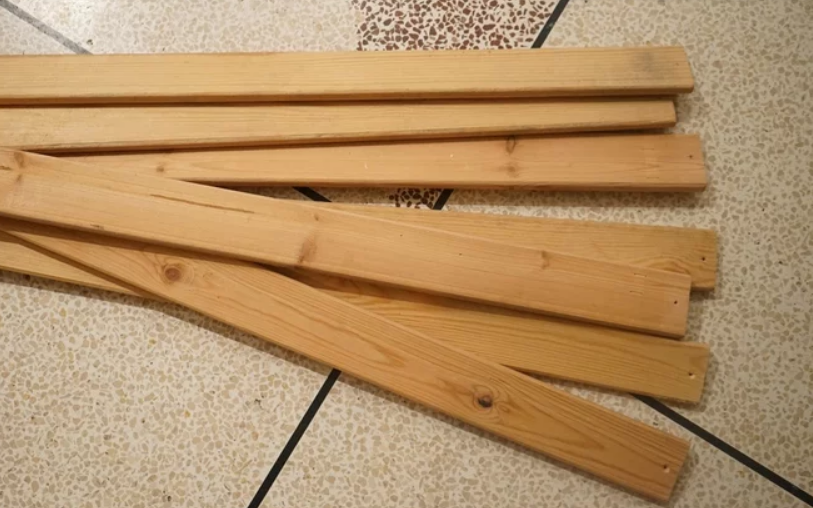

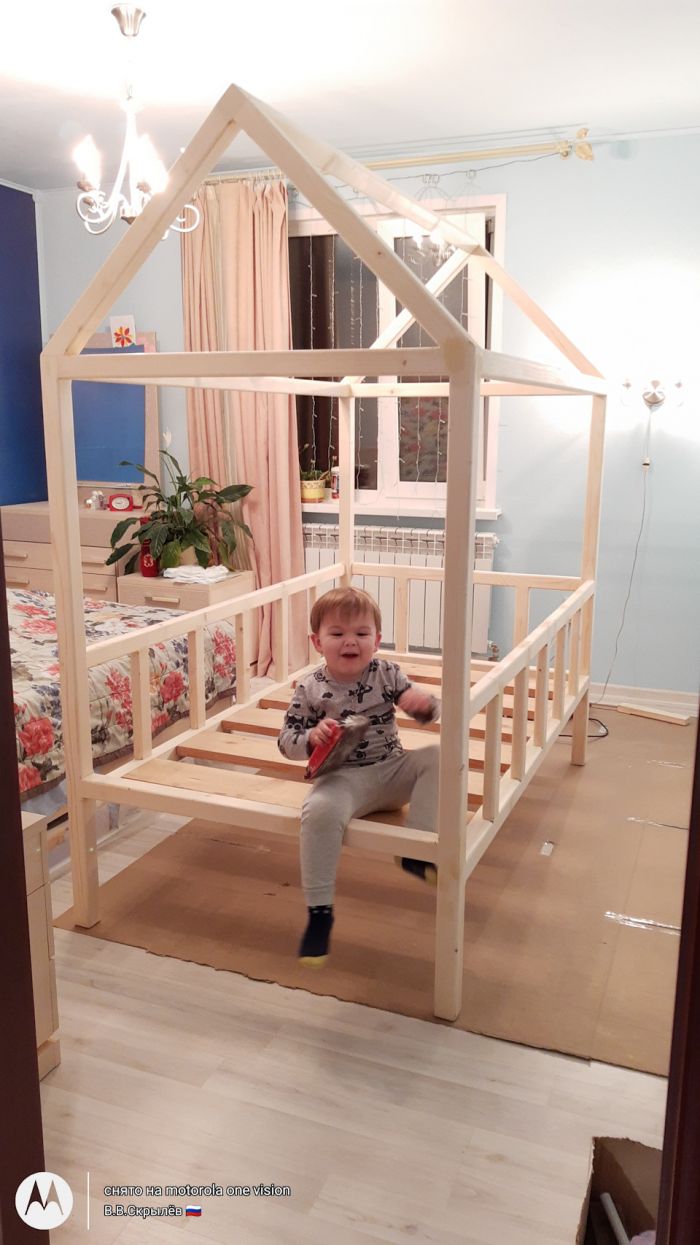

Реечное дно

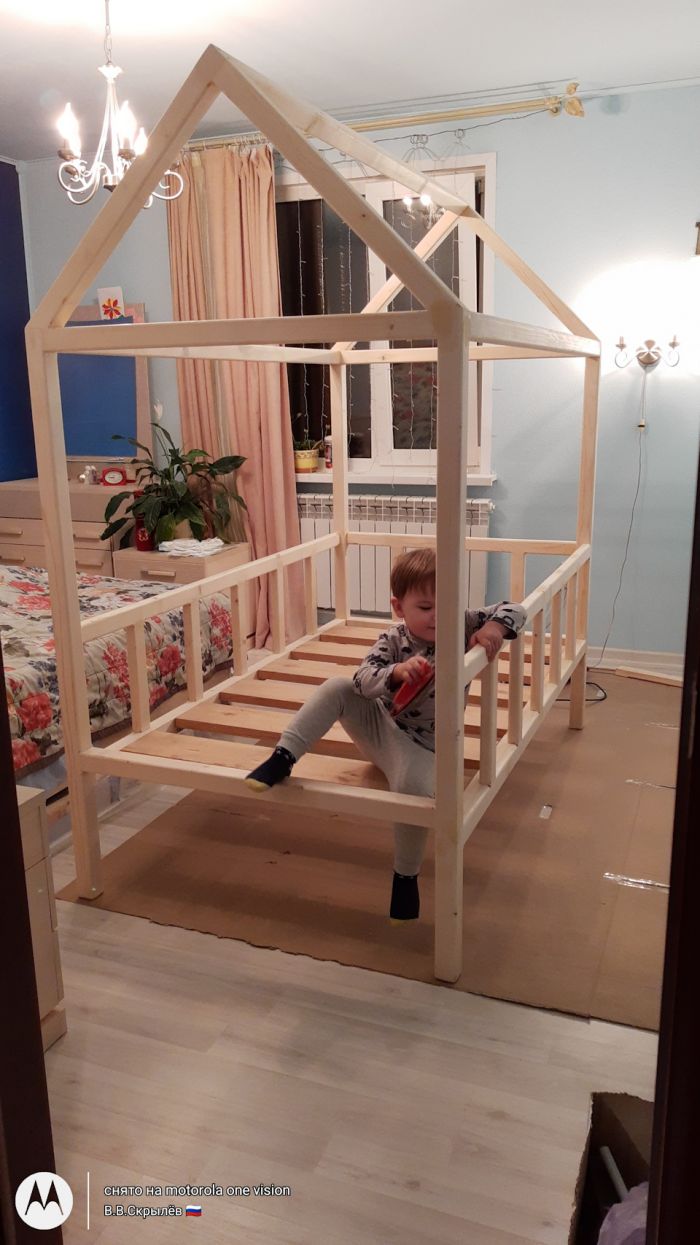

Рейки прикручиваются к плоским планкам, которые, в свою очередь, закрепляются к боковым каркасным сторонам. Важно провести правильное закручивание для скрытия саморезов. Межпланочный интервал получается в среднем 7 см, на дно уходит 13 деталей. Оставшиеся ламели подойдут для бортика безопасности, собранного при помощи угловых кронштейнов, но это необязательно.

Эти рейки можно позаимствовать от других спальных мест. Есть новые виды ламели для кровати в продаже. Имеются и готовые модели, что вставляются прямо в кроватный каркас. Такой вариант подойдет для кроватей стандартных размеров.

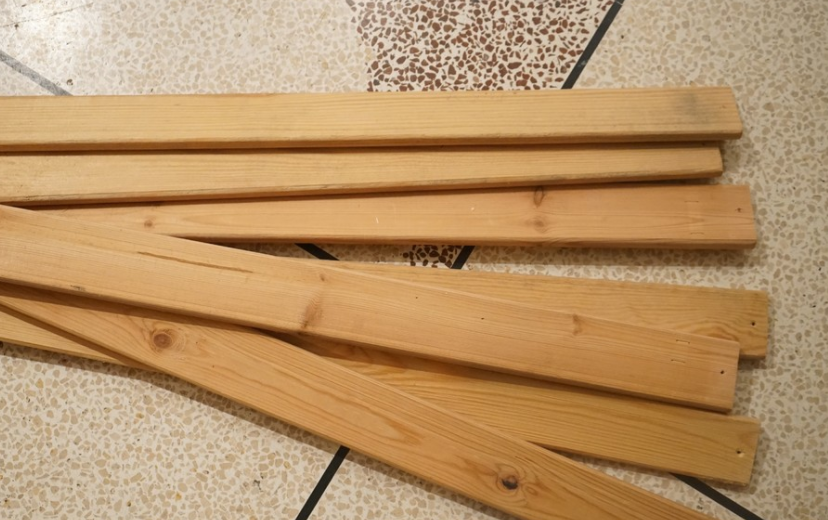

Ламели

Крепление реек

Декорирование

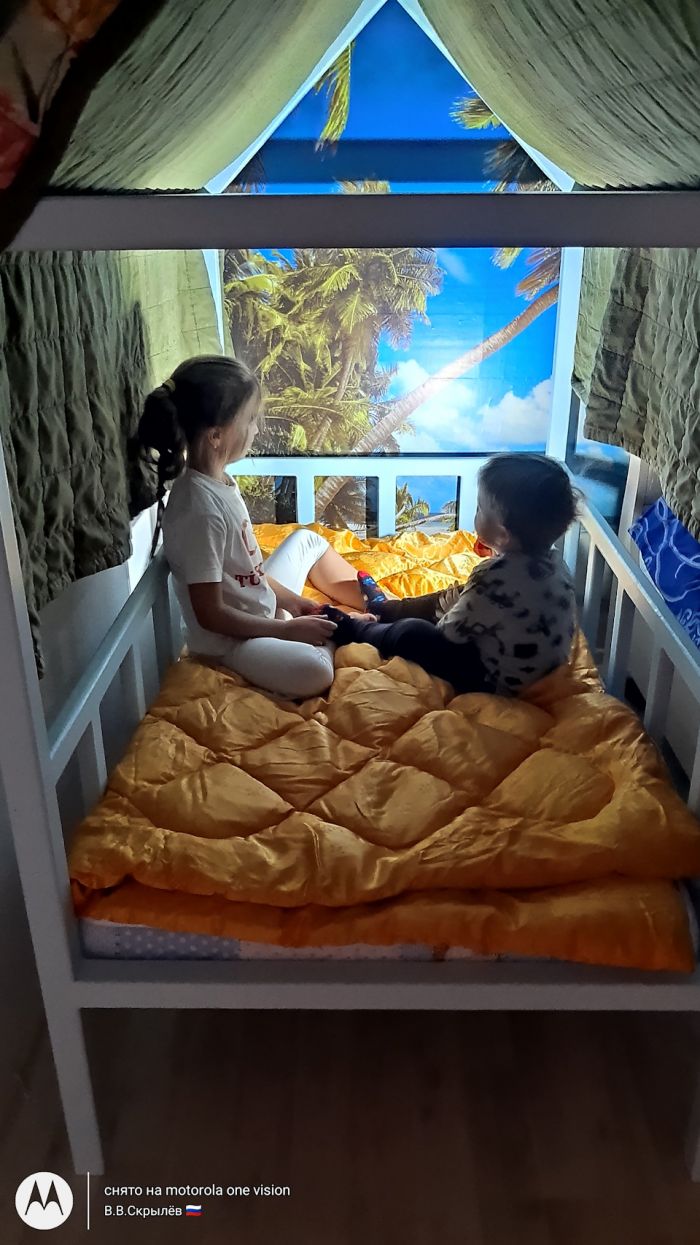

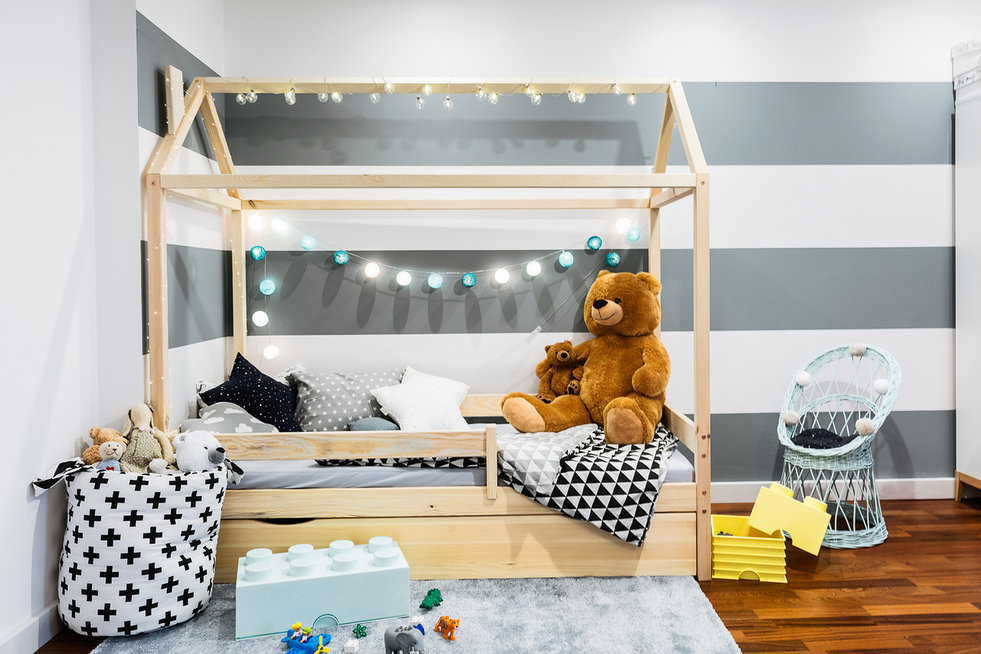

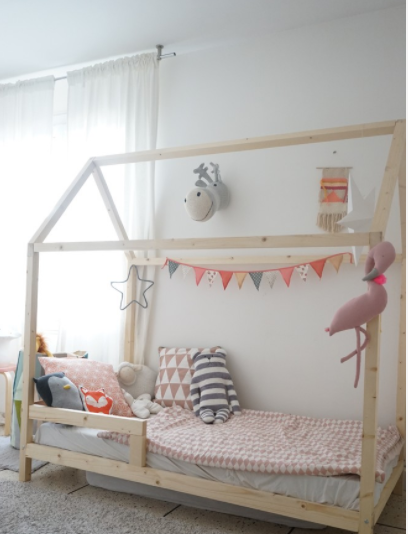

У кровати-домика, созданной своими руками, есть неоспоримый плюс – она включает авторские пропорции, цветовую гамму и размеры. Для мальчикового варианта можно использовать полотно морского оттенка или плотные шторы для организации военного штаба, а для девочек – декор флажками и балдахином из органзы или фатина.

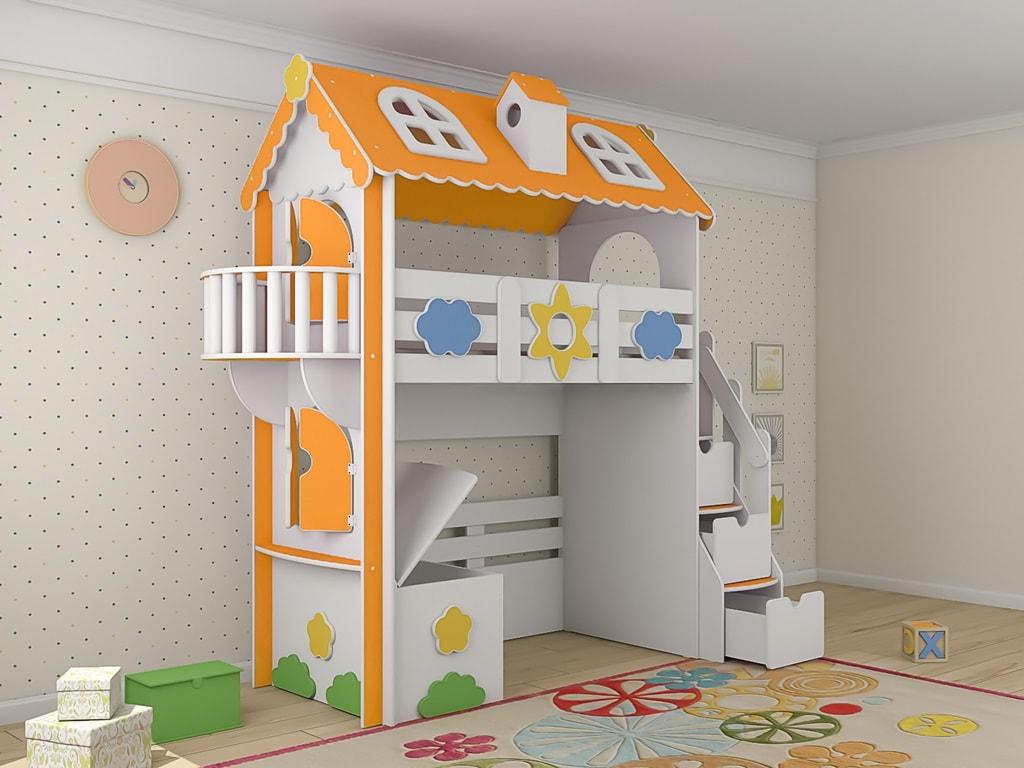

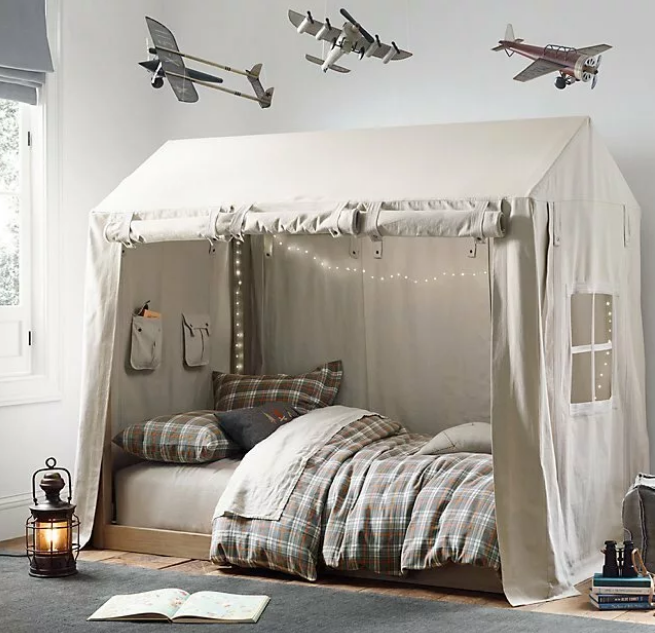

Построенные конструкции кроватки-домика могут быть открытыми и закрытыми. Первый вариант – лишь некая имитация стен и крыши, но при этом кажутся легкими, не загромождая пространство спальни. А закрытая модель домика кровати – более функциональна, с крышей, стенами, ограждениями и даже освещением.

Детская кровать описываемого типа может стать не только оригинальным местом для сна, но и для игр. А фантазия всех членов семьи поможет в декорировании:

• домик, стилизованный под сказочный дворец для маленьких принцесс;
• морской, военный стиль для любителей приключений;
• замок для юных рыцарей;
• мягкий домик шалаш и многое другое.

Что бы вы ни выбрали, самое важное – гарантия безопасного времяпрепровождения при отсутствии риска травм. Важно обращать внимание на качество тканей по декору с покрытием. Лучше отдать выбор тканям, что не мнутся, плотны, хорошо окрашены, не вызывают аллергии и статического напряжения.

По оформлению кровати домика цветом не следует забывать о гармонии с общим дизайном комнаты. Очень уместна будет яркая, сочная палитра с разнообразными вставками декора. Красивый домик, органично вписывающийся в интерьер, будет способствовать прекрасному настроению в сочетании с психическим здоровьем детей.
