Некоторые люди хотят не просто уже купить готовый проект, но и составить проект дома самостоятельно. Времени это может занять не мало, но Dom-stroy готов вам помочь в этом вопросе.

Проект дома самостоятельно

Проектирование домов самостоятельно может привести к воплощению ваши желаний, а также к уникальному и не похожему дому на других. Количество комнат и этажей, таким образом, будет спланировано по вашему желанию. Подобрать нужные материалы и минимизировать финансовые затраты, с лёгкостью поможет вам Dom-stroy.

Начинать проект дома самостоятельно стоит с выбора подходящей территории – разработать план участка. Для этого лучше всего подойдёт миллиметровая бумага в масштабе. При планировке не стоит забывать о расположении вашего дома, относительно сторонам света, а также о том, какой пейзаж вы будете наблюдать из окон.

Следующим этапом будет представление о форме, особенностях конструкции и дизайне дома. Материалы – очень важный аспект в проектировке. Так как именно от них будет зависеть высота и ширина здания. После этого стоит приступить к вопросу о количестве комнат, которое вы желаете иметь в своём доме. Если есть намерения построить более одного этажа, не забудьте о такой конструкции, как лестница. Разновидности этой части дома могут быть довольно обширными и зависят только от ваших предпочтений. Самое важное – это высокая безопасность и надёжность лестницы. Так же, очень важно учитывать при проектировке дома то, кто будет в нём проживать. Будет это молодая семья или пенсионеры – стоит брать в расчёт все требования возрастного характера. В конечном итоге у вас должен быть план фасада, кровли и этажей дома.

Вопросы, касающиеся фундамента, очень важны. В нём вам точно никак не обойтись без специалистов

Dom-stroy. Так как следует учитывать типы грунтов данной местности, глубину х промерзания, а также глубину нахождения подземных вод.

Архитектурные и инженерные вопросы

Проектирование домов самостоятельно предусматривает следующим действием планировку инженерных сетей: электроснабжение, отопление, вентиляция и, конечно же, канализация дома. Естественно тут, тоже лучше не обходиться без специалистов компании Dom-stroy, для грамотного и корректного прохождения процесса.

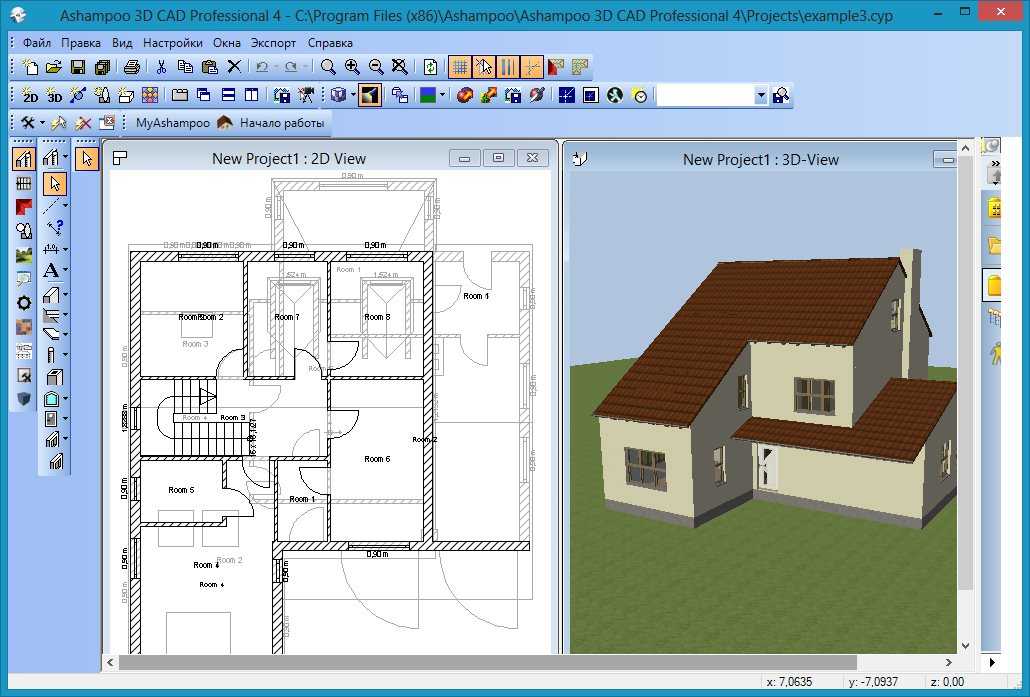

Для прорисовки общего плана проекта дома самому, вполне можно обратиться к специальной компьютерной программе. Такие программы не смогут дать вам дельный совет по поводу подходящих материалов для постройки дома. А вот дать вам проект в реалистическом и наглядном виде, им вполне под силу. Такими программами являются AutoCAD, ArchiCAD, ArCon и многие другие.

Не забываете о том, что планировкой дома занимается сразу целая группа специалистов. И каждый из них отвечает за определённый раздел. А постичь все тонкости, нюансы и сделать проект дома самостоятельно – просто невозможно. Но специалисты Dom-stroy с радостью вам помогут. Учитывая все аспекты, включая пожарную и другие виды безопасности, мы грамотно произведём все расчёты по вопросам проектирования дома, склоняясь, при этом на ваши пожелания и замечания.

Как сделать проект дома своими руками

Спросите любого городского жителя – мечтает ли он о красивом загородном доме, куда можно приехать отдохнуть от суеты и загазованности большого мегаполиса. Он с уверенностью скажет – да. Когда возникает такая мысль, в голову сразу приходит идея спроектировать и построить дом собственными руками, чтобы потом с гордостью рассказывать друзьям, что это собственноручное творение. Но создавать проект дома – работа не такая легкая, как кажется на первый взгляд, все расчеты и создание самого проекта требуют определенных знаний, и не малой толики умения.

Уровень грунтовых вод

Создавая проект самостоятельно, нужно учитывать много разных факторов – начиная с геологических особенностей участка, подготовленного под постройку и заканчивая планированием проведения всех необходимых коммуникаций. Как сделать проект дома своими руками, интересует множество будущих обладателей загородной недвижимости.

Этапы проектирования

На сегодня существует большое количество уже готовых проектов домов, сделанных квалифицированными специалистами. Но, как правило, за хороший проект нужно выложить хорошие деньги. Если есть хоть какие-то минимальные познания в области инженерии, то можно попробовать создать проект будущего дома. При этом значительно сэкономить. Единственное правило – весь план должен быть детально проработан и тщательно рассчитан. Итак, с чего начать в первую очередь.

Разведка местности

Проба почвы

Проектировку будущего дома лучше всего начать с геологических исследований местности того земельного участка, на котором планируется построить загородное владение.

Геологоразведка поможет узнать доскональные данные о свойствах грунта на участке и высоту залегания грунтовых вод. Последнее очень важно при планировании и расчете фундамента и подвальных помещений.

Обратите внимание! Самое лучшее время для проведения геологических исследований – поздней осенью или ранней весной. В это время уровень залегания грунтовых вод является максимальным.

Планирование подвала

После того как геологическое исследование проведено и получено заключение, можно проводить планировку строительства будущего подвала. Но здесь есть один, но очень существенный момент – если уровень грунтовых вод достаточно высок, стоимость самого дома может резко возрасти, иногда почти до 25 – 30 процентов. Поэтому планируя подвал с такими условиями, целесообразней и дешевле будет построить другое дополнительное помещение, чем переплачивать за строительство дома.

Планировка

Отталкиваясь от того, каким будет фундамент, можно определиться, из какого материала будет построен дом. После этого можно приступать к самому проекту дома и составлению чертежей. Самое разумное в данной ситуации, не имея «продвинутых» инженерных знаний, остановиться на самом простом проекте дома. Плюс к тому же это послужит хорошей экономией, ведь чем больше фигурных выделок и изгибов, тем дороже обойдется строительство. Это напрямую касается и самой крыши дома – чем она рельефнее и сложнее, тем ненадежнее будет ее конструкция. Различные изгибы, сгибы и стыки со временем дадут течь, и придется вкладываться еще и в ремонт кровли.

Где будет гостиная

Кухня с выходом на террасу

Обратите внимание! При планировке внутренних помещений все нежилые комнаты и подсобные помещения, а также кухню и санузел, лучше всего расположить с северной части дома, а жилые, наоборот, с южной стороны, где намного теплее и светлее. Стоит учесть и тот факт, что на энергосберегаемость дома влияет и расположение окон, и их размер, а также, какими изоляционными материалами будет отделан дом.

Стоит немного рассказать о внутренних помещениях дома. От их правильной планировки зависит не только уют, но также тепло и удобство проживания. Поэтому прежде чем приступать к планировке дома, нужно тщательно просчитать габариты будущего строения, и только после этого планировать, сколько комнат будет в доме, и каково будет их назначение. Чтобы сэкономить пространство можно из прихожей сделать вход в маленькую кладовую. Кухня может иметь дополнительный выход и на летнюю веранду, поэтому некоторые, наоборот, планируют кухню с южной стороны. Санузел может быть совмещенным, опять же для экономии, или же раздельным. Спальных комнат планировать лучше несколько, чтобы не ютиться крючком на диване в гостиной. Вариантов масса, но самое важное просчитать их в самом начале проектирования, иначе впоследствии с определением местонахождения комнат и их назначением могут возникнуть большие проблемы, а исправить данное неудобство будет невозможно.

Расположение основных помещений

Вот, в принципе, и все важные составляющие, необходимые для правильной планировки будущего загородного дома. И если есть желание, возможности и необходимые знания, спроектировать и создать загородный домне представляется чем-то невозможным или затруднительным.

Видео

Получить советы по выбору готового проекта дома можно посмотрев видеоматериал:

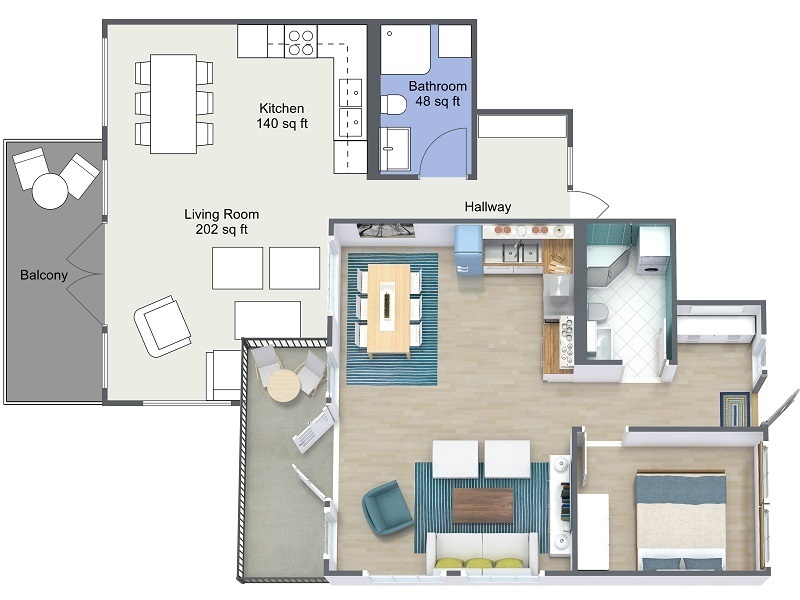

Рисование планов этажей с помощью приложения RoomSketcher

Нарисуйте планы этажей за считанные минуты с помощью RoomSketcher, простого в использовании приложения для создания планов этажей. Создавайте высококачественные 2D- и 3D-планы этажей для печати и публикации в Интернете.

Начало работы

https://www.youtube.com/watch?v=0ddCg6NOHdAВидео не может быть загружено, так как JavaScript отключен: Нарисуйте план первого этажа | Приложение RoomSketcher (https://www.youtube.com/watch?v=0ddCg6NOHdA)

Рисование планов этажей — простой способ

С помощью RoomSketcher легко рисовать планы этажей. Нарисуйте планы этажей с помощью нашего приложения RoomSketcher. Приложение работает на компьютерах Mac и Windows, а также на планшетах iPad с Android. Проекты синхронизируются между устройствами, поэтому вы можете получить доступ к своим планам этажей в любом месте.

Используйте свои планы этажей RoomSketcher для списков недвижимости или для планирования проектов дизайна дома, размещайте на своем веб-сайте и проектируйте презентации и многое другое!

Начните с рисования стен

Начните с нуля или начните с формы или шаблона. Просто поместите курсор и начните рисовать. Встроенные измерения показывают длину стен во время рисования, поэтому вы можете создавать точные макеты. Легко изменяйте длину стены, перетаскивая стену или вводя точное значение.

Далее: добавьте окна, двери и лестницы

После того, как ваши стены возведены, продолжайте добавлять окна, двери и лестницы. Множество вариантов доступно в нашей большой библиотеке продуктов. Створчатые окна, двери и окна во французском стиле, межкомнатные и входные двери, винтовые лестницы, П-образные лестницы и многое другое. Легко изменить размер, перетаскивая, вращая или вводя точные размеры.

Тогда приступайте к отделке и декорированию

Украсьте свой план этажа материалами, мебелью и приспособлениями из нашей обширной библиотеки продуктов. Просто нажмите на элемент и поместите его на свой план этажа. Выбирайте из сотен фантастических вариантов отделки полов, стен и потолков. ИЛИ сопоставьте существующие цвета краски и создайте собственные цвета с помощью пользовательской палитры цветов. Выбирайте из тысяч фирменных и непатентованных продуктов.

Наконец, создавайте высококачественные планы этажей и 3D-изображения

Создавайте высококачественные 2D- и 3D-планы этажей для печати и загрузки одним нажатием кнопки. Распечатайте и загрузите в метрическом или имперском масштабе и в нескольких форматах, таких как JPG, PNG и PDF. Затем создавайте впечатляющие трехмерные изображения одним нажатием кнопки. Потрясающие 3D-фотографии, 360° Views и Live 3D — все это доступно своевременно и по доступной цене.

Начните рисовать планы этажей с помощью RoomSketcher

Нарисуйте с нуля на компьютере или планшете
Начните с формы или шаблона комнаты
Импортируйте чертеж для отслеживания
Множество учебных пособий и видео справки для начала работы
Специализированная служба поддержки клиентов готова ответить на любой вопрос вопрос, который может у вас возникнуть

RoomSketcher — самый простой способ рисовать планы этажей

Рисуйте на своем компьютере или планшете и создавайте профессиональные 2D- и 3D-планы этажей и потрясающие 3D-изображения.

Профессиональные 2D-планы этажей

Красивые 3D-планы этажей

Реалистичные планы участков

Рисование по чертежу

Потрясающие 3D-изображения одним нажатием кнопки

Измерения и общая площадь

Чего ты ждешь?

Начало работы

Политика конфиденциальности | Условия использования | Файлы cookie

RoomSketcher®, Live 3D Floor Plans™ и 3D Storefront™ являются товарными знаками RoomSketcher AS в Норвегии и других странах.

Продолжая использовать этот веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей Политикой использования файлов cookie.

Как нарисовать план этажа вручную (Пошаговое руководство)

Программное обеспечение для проектирования планов этажей позволяет архитекторам и домовладельцам легко составлять свои планы. Но некоторые все же предпочитают рисовать голыми руками. Если вы относитесь к этой категории, вам не о чем беспокоиться. Мы прикроем вашу спину.

Кому нужен план этажа?
Вы хотите построить дом или продать дом? Планы этажей необходимы для лучшего представления проекта здания, предлагаемого для строительства или продажи.
Если вы намереваетесь построить дом или отремонтировать его, самостоятельно начертите план этажа, чтобы лучше представить свой проект архитектору. Это дает архитектору или строителю полное представление о том, чего вы хотите.
Агенту по недвижимости может показаться, что на составление плана этажа уходит немного времени, но он лучше убеждает покупателей, чем фотография.
Когда вы выставляете план дома вместе с фотографиями интерьера и экстерьера здания при маркетинге, это дает больше результатов. Вы должны не торопиться, чтобы нарисовать план этажа. И делать это руками намного проще, если у вас нет предварительных знаний.

Почему некоторые люди предпочитают рисовать свои планы этажей вручную
Во-первых, программное обеспечение для проектирования не так просто понять. Одно дело — уметь рисовать план, а другое — уметь пользоваться программным обеспечением. Похоже, что большинство программных пакетов были разработаны так, чтобы быть удобными для непрофессиональных пользователей, но многие по-прежнему считают их сложными в использовании.
Во-вторых, многие программы будут стоить вам несколько долларов. Они могут показаться бесплатными, но вам все равно нужно платить, чтобы разблокировать определенные функции. Эти два фактора являются основными причинами, по которым некоторые люди предпочитают рисовать планы этажей своими руками. А в других случаях они предпочитают покупать готовые проекты домов.

Основные инструменты, необходимые для рисования плана этажа
Архитектурный масштаб
Регулируемый треугольник
Т-образный квадрат
Механические карандаши и грифели
Ластики
Компас
Шаблон символа
Малярная лента
Универсальный нож
Большой плоский стол
Длинная металлическая линейка
Калька
Рулетка

Пошаговое руководство по рисованию плана этажа вручную
1. Измерьте комнату
С помощью рулетки измерьте углы комнат. Если есть плинтус, проложите ленту поверх плинтуса. Но если таковой нет, протяните свою ленту по полу. Вы можете попросить о помощи и попросить кого-нибудь подержать другой конец ленты, чтобы повысить точность.

2. Добавьте размеры к черновому эскизу
Здесь можно просто использовать карандаш и чистый лист бумаги. Запишите размеры вашей комнаты в бесплатном эскизе. Для прямоугольных комнат запишите размеры рядом с соответствующими стенами.
Если в комнате есть шкафы и скошенные углы, укажите их размер в нужном месте. Фесты или дюймовые измерения должны быть записаны как 15̎ или 15′, а метрические измерения как 5,2 м или 5,25 м.

3. Эскиз в масштабе архитектора
В планах домов обычно используется масштаб от ¼ дюйма до одного фута. Они часто представлены как 1/4̎: это означает, что вы рисуете четверть дюйма, чтобы представить один фут реального дома. Использовать архитектурный масштаб несложно.
Например, если вам нужно нарисовать внешнюю или внутреннюю стену длиной 30 футов, выполните следующие действия.
Нанесение архитектурного масштаба на бумагу или график
Рядом с нулевыми отметками на шкале сделайте небольшую отметку карандашом на бумаге. Сделайте такую же отметку на бумаге на 30 баллов по шкале 9.0034
Затем используйте линейку, чтобы провести линию по двум меткам
Нарисованная вами линия должна иметь длину 7,5 дюймов, что соответствует 30 футам настоящего дома. На этом этапе важна точность. Измерьте все линии правильно.

4. Чертеж
Положите лист бумаги размером 24 на 36 на рабочую поверхность. Самый длинный край должен быть горизонтальным. Сохраните правый нижний угол для основной надписи, которая должна содержать название вида, масштаб, название дома, имя дизайнера и дату. Дата очень важна, потому что строителю, проектировщику или покупателю легче узнать, когда план был составлен или отредактирован.

5. Наружные стены
Пришло время определить форму и размеры дома. Для простоты мы будем использовать прямоугольную форму, которая является основной формой. Стандартно иметь дверь на нижней стороне листа. Но если ваш дом имеет другую форму, вы можете изменить ее и нарисовать то, что у вас есть. Выполните следующие шаги для начала;
Нарисуйте общий размер первой стены с помощью линейки, карандаша и архитектурного масштаба, пока она не встретится с другой стеной
Следующая стена должна быть нарисована в Т-образном угольнике и масштабе архитектора. Продолжайте, пока не нарисуете внутренние каркасные стены здания
.
Затем нарисуйте внешний каркас. Допустим, вы кадрируете с 2 на 6; ваш внешний вид будет толщиной 5,1/2 дюйма

6. Внутренние стены
Если вы используете 2 на 4 для внутренних стен, фактическая толщина будет 3,1/2 дюйма. Это потому, что они проходят на полдюйма как по ширине, так и по толщине. Если в доме есть лестничные клетки, нарисуйте вокруг них стену, чтобы их можно было визуализировать как комнату. Не все лестничные клетки окружены стеной. Если ваш подпадает под категорию тех, которым не нужна стена, вы можете просто нарисовать пунктирные линии разлома, чтобы отметить область.

7. Добавьте двери и окна
Ваш план настроен для окон и дверей. Но прежде чем рисовать двери и окна, заморозьте шкалу, чтобы определить их положение. Расположение двери должно быть отмерено от центра размещения стены. Двери обычно 2 фута 8 дюймов. Что касается окон, необходимо соблюдать разумное расстояние и размер. Они также измеряются от центра стены. Затем пометьте комнаты в центре — пометьте везде, включая открытые шкафы и вход.

8. Добавьте бытовые приборы, приспособления и сантехнику
Вы можете либо использовать символы в шаблонах чертежей для представления ваших приборов и приспособлений, либо просто использовать линии. Поскольку нижние кухонные шкафы обычно имеют глубину 2 фута, покажите их сплошными линиями. Что касается верхних шкафов, которые обычно имеют глубину 1 фут, изобразите их пунктирными линиями. Холодильники и плиты также следует рисовать сплошными линиями или маркировать. Сантехника выполнена по тому же принципу.

9. Добавьте электрические символы
На их место следует поставить символы для выключателей, настенных выключателей, настенных светильников и дверных звонков. Так как ваш вид сверху, монтируемые светильники, такие как потолочные светильники и дымовые извещатели, должны быть нарисованы на полу, прямо под местом их крепления.

10. Поверхность пола
Укажите тип пола в каждой комнате. Хотите ли вы один тип напольного покрытия для всех комнат или разные типы, просто обозначьте пол в комнате. Имейте в виду, что не рекомендуется использовать более двух типов полов в доме, так как это нарушит поток. Тип напольного покрытия будет обозначен шкалой, например, 1/4 ̎ плитки поверх 1/2 ̎ фанерного основания.

11. Начертить размеры
Добавить размеры на план этажа; это надо делать основательно. Ничто не должно оставаться без весов. Должны быть размеры для комнат, шкафов, глубины шкафа, расстояния от стены до задней части унитаза, размеров ванн и расстояний от стен до края любого прибора или приспособлений. Вдоль каждой наружной стены должна проходить одна размерная линия для оконных и дверных проемов.

12. Добавить мебель
Мебель не нужна, если вы планируете строительство, но она должна быть включена в проектный план. Таким образом, ваш покупатель будет уверен, что места хватит для всех комнат.

13. Уборка
Пришло время закончить план этажа и привести его в порядок. Стереть все ошибки. Затемните линии, чтобы показать их правильно, используя линейку, а не свободную руку, чтобы избежать дальнейших ошибок.
