Как начертить дом — пошаговая инструкция, особенности и рекомендации

• 19 Ноября, 2018
• Разное
• Natali Mikhaelis

Решили построить собственный дом? Подобный процесс является невероятно сложным, однако игра, безусловно, стоит потраченных свеч. Любое строительство должно начинаться с грамотной планировки здания. В XXI веке она может быть составлена на компьютере, листе бумаге или быть сделана в виде 3D-модели. Каждый из вариантов имеет как свои достоинства, так и недостатки. Однако в нашей статье мы поговорим о самом простом и надежном способе – составлении чертежей на бумаге. Так как же начертить дом?

Детали будущего макета

Прежде чем начать проектировать дом и переносить свои задумки на лист бумаги, необходимо определиться с некоторыми нюансами, которым будет или не будет соответствовать наше строение. Это делается для того, чтобы в ходе планирования архитектор не совершал слишком много ошибок, решив добавить, например, пару лишних комнат после того, как уже будет нарисована крыша.

Итак, чтобы начертить план дома самому на компьютере или на листе бумаге, необходимо учитывать следующие нюансы:

• количество этажей, которые будут присутствовать в строении;
• нужен ли санузел для второго и последующих этажей;
• будет ли находиться под крышей мансарда;
• предусмотрен ли в здании гараж;
• какой должна быть крыша;
• сколько будет комнат;
• будет ли подвал.

И это лишь основные нюансы, которым должен следовать архитектор при планировке дома. В последующем у вас могут возникнуть и другие вопросы во время планировки: нужен ли дому балкон, терраса, лоджия и так далее.

Определяемся с площадью

Если вы решили начертить дом правильно, то вам необходимо заранее прикинуть общую площадь помещения, которая напрямую зависит от количества потенциальных жильцов. По современным строительным меркам на одного человека должно выделяться не менее 12 квадратных метров свободного пространства. Этот показатель может быть и больше, если финансы вам позволяют построить большой дом. Поэтому во время проектировки сначала необходимо рассчитать минимальное количество свободного пространства, которое вам понадобится. Например, ваша семья состоит из 5 человек, соответственно минимальное количество свободного места должно составлять 60 квадратных метров. Делим это число на количество желаемых комнат – гостиная, три спальни, кухня и ванная комната. То есть средняя площадь комнат должна равняться минимум 10 квадратным метрам. В этом случае всем членам вашей семьи будет в доме комфортно.

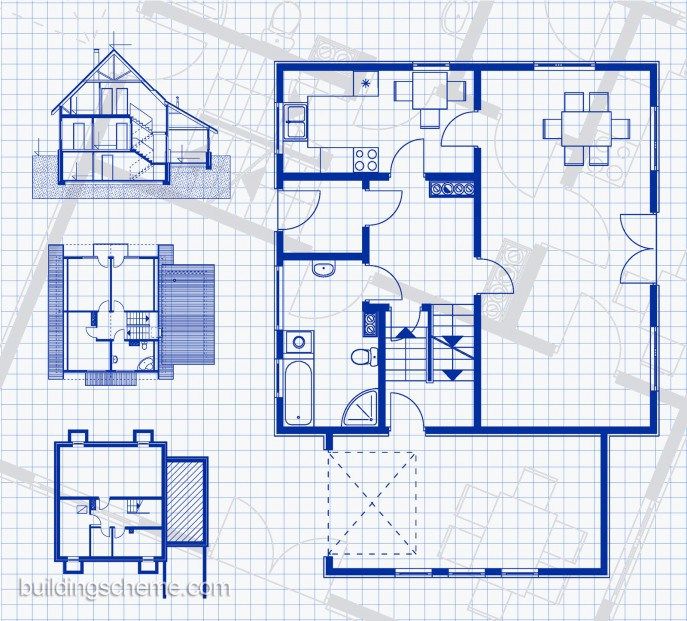

Рисуем периметр

Наконец, можно приступать к проектированию. Если вы хотите начертить план дома на компьютере, а не на листе бумаге – то это ваше право. Современные технологии позволяют значительно быстрее и эффективнее рисовать чертежи, ведь в случае ошибки достаточно будет просто нажать кнопку отмены, а не перерисовывать план на новом листе или долго стирать графит ластиком. Если же вы все-таки решили действовать по старинке, то рекомендуется взять большой лист бумаги, чтобы у вас не возникло проблем с нехваткой места. В этом случае лучше перебор, чем недобор.

Итак, для начала необходимо начертить периметр дома. Он должен учитывать общую площадь помещения и расположение входной двери. Подобный этап работы необходимо проводить с предельной аккуратностью, поскольку даже малейшая ошибка в расчетах может привести к непригодности всего чертежа для планирования. Чтобы вам было удобно, рекомендуется подобрать правильное масштабирование. При использовании ватмана будет вполне уместно взять за 1 метр реального пространства 10 сантиметров нарисованного. Если же вы проводите работу на листе формата А4, то этот показатель уменьшается вдвое. Если вы решили спроектировать еще и второй этаж, то делайте это на отдельном листе бумаги, чтобы не запутаться. Только обязательно подпишите чертежи.

Чертим внутренние стены

Как начертить проект дома, чтобы потом не возникло проблем при постройке? Грамотно расположите все межкомнатные стены в помещении. Данный этап планирования подразумевает схематичное изображение всех комнат путем нанесения на чертеж межкомнатных перегородок – внутренних стен. Не забудьте во время этого процесса учитывать общую площадь дома и площадь каждой комнаты по отдельности. Например, если вы хотите построить ванную комнату с площадью 8 квадратных метров, то на рисунке она должна выглядеть как прямоугольник со сторонами 4 и 2 или 3,2 и 2,5 сантиметра.

Также многие забывают о включении в чертеж небольших помещений, таких как подсобка для стиральной машинки, кладовая или помещение для газового котла, в результате чего потом приходится переделывать весь рисунок. Поэтому рекомендуется перед планировкой межкомнатных перегородок составить список всех комнат на листе бумаги.

Окна и двери

Чтобы начертить дом самому, вовсе не обязательно несколько лет учиться в высшем учебном заведении на архитектора. Достаточно лишь следовать инструкции, которую мы вам предоставим. Итак, после нанесения на чертеж всех стен необходимо правильно изобразить входную и межкомнатные двери, а также нарисовать окна. Двери могут отличаться размером, и это необходимо указать в планировании. Например, входная дверь значительно превосходит в размерах ту, которая ведет в туалет.

Дверь нарисовать очень просто. Достаточно будет стереть резинкой часть стены, нарисовать небольшую линию, перпендикулярную стенке, после чего соединить край с другой стеной, тем самым схематично показывая, как именно будет открываться дверь. Окна же рисуют еще проще. Нужно лишь провести две полоски на краях стены, как будто вы изображаете отрезок на прямой.

Детали интерьера

Как сделать на чертеже дома несколько объектов интерьера? Если вы используете программу на компьютере, то достаточно будет найти вкладыш с шаблонами и перетащить нужные из них на рисунок. В остальных случаях придется изобразить все вручную. Можно использовать те же самые шаблоны, нарисовав их на листе бумаги. Особое внимание в этом случае стоит уделить санузлу, поскольку унитаз, раковина и ванна должны располагаться в непосредственной близости к канализации. Чем компактнее вы их расположите, тем меньше труб придется потратить при строительстве. Не обязательно, чтобы детали были нарисованы профессионально. Главное, чтобы вы сами понимали, что и где находится.

Рисуем мебель

Как начертить чертеж дома, чтобы получить от него максимальное представление будущей постройки? Попробуйте добавить еще несколько объектов, например: диван, обеденный стол, книжный шкаф и так далее. Так вы сможете понять приблизительные масштабы вашего дома, а также будете знать, какую мебель вам придется закупить в будущем. Не стоит вдаваться в мелкие детали слишком подробно, поскольку они будут лишь мешать чертежу. Достаточно будет схематично изобразить телевизор в виде небольшого прямоугольника, который стоит на прямоугольнике чуть побольше – столе.

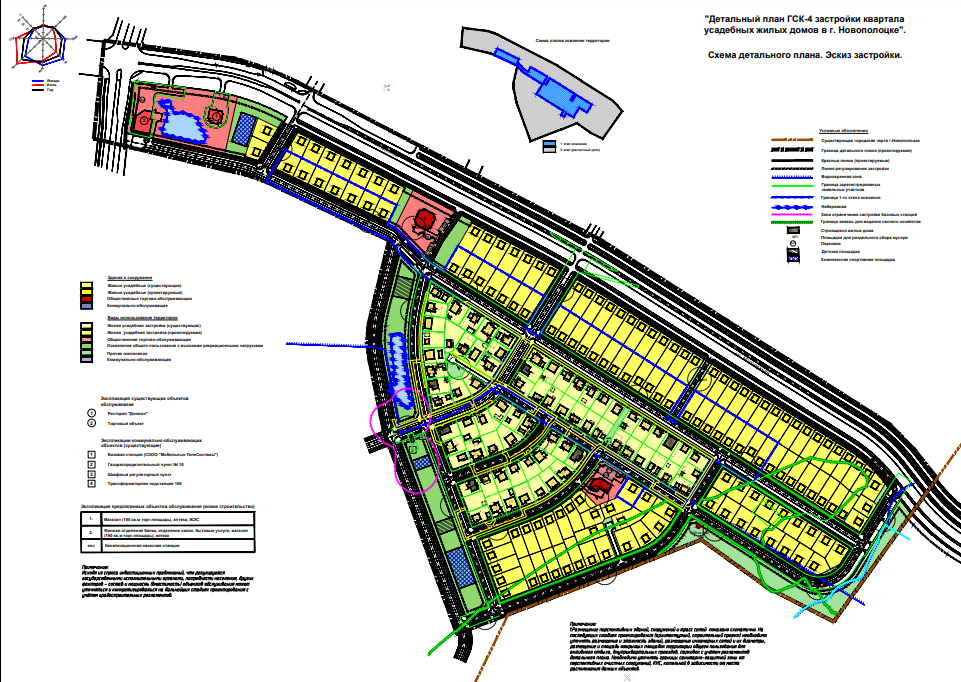

Планировка двора

После того как вам удалось начертить схему дома, переходим к следующему этапу планирования – чертежу дворовой местности. Для этого не потребуется использовать большое количество подробностей. Достаточно будет обозначить подъездную дорожку для машины, крыльцо и гараж. Однако не забудьте соблюсти все пропорции с вашим домом и учесть общую площадь участка, чтобы во время строительства вам хватило места.

Подписываем название комнат

Если вы решили начертить проект дома на компьютере, то для этой цели достаточно будет выбрать вкладку с текстовым окном и установить необходимый шрифт. В случае ручной работы лучше всего воспользоваться черной гелевой ручкой. Необходимо подписать назначение каждой комнаты, чтобы планом было удобно пользоваться не только вам, но и людям, которые будут на вас работать. Однако чтобы надписи не занимали большого объема на листе бумаги, рекомендуется использовать аббревиатуры, например, ТК – туалетная комната.

Раскрашиваем комнаты

После нанесения надписей закрашиваем предметы мебели и бытовые объекты фломастером, чтобы они как-то выделялись и отличались друг от друга. Для шкафа и деревянного обеденного стола лучше всего использовать коричневый цвет, а крыльцо можно закрасить серым, поскольку в большинстве случаев оно будет выложено плиткой или залито цементом. Лужайка с травой штрихуется зелеными полосами, а для окон идеально подойдет голубой цвет.

Как начертить дом в программе

Безусловно, крупные строительные компании на сегодняшний день используют специальные компьютерные программы, предназначенные для проектировки домов. Все они имеют не только различные функции и интерфейс, но и сложность использования, поэтому для новичка рекомендуется выбрать что-нибудь попроще. Внизу вы найдете список наиболее актуальных программ, позволяющих с легкостью спланировать практически любой дом по заданным параметрам.

• Google Sketch Up. Отличительной чертой программы является ее универсальность и возможность добавлять к проекту самые различные детали. В ней вы сможете не только составить чертеж, но и увидеть реалистичное 3D-изображение того здания, которое хотите построить, используя для макета различные материалы. Чтобы новичку было легче разобраться с компьютерной программой, в нее было загружено большое количество обучающего материала. Современный дизайн позволяет добавлять к макету огромное количество мельчайших элементов, которые были разработаны другими пользователями, например старинный стул или эксклюзивный диван.
• Floor Plan 3D. С помощью данной разработки можно за считаные минуты сделать планировку частного дома. Также в качестве дополнительной функции имеется возможность просмотреть трехмерную модель получившегося изображения. Еще в программе вы найдете огромное количество разнообразных мелочей, которые позволят обставить интерьер будущего дома, как вам только вздумается. С помощью Floor Plan 3D вы также сможете подсчитать необходимое количество строительного материала и финансовые расходы.
• Autodesk. Пожалуй, это самая известная программа в своем роде. Большинство профессиональных архитекторов и планировщиков-любителей используют именно ее, поскольку она отличается удобным интерфейсом и огромным количеством функций. Отличительной чертой данной разработки является возможность работать сразу с несколькими файлами. А важнейшее положительное качество программы – возможность создавать объекты произвольной формы, что позволяет полноценно использовать во время проектирования свою фантазию. Причем имеется возможность незамедлительно просмотреть созданный объект в 3D.

Это далеко не полный перечень программ, которые используются для планирования домов, однако их функций вполне должно хватить большинству архитекторов. Они идеально подойдут для планировки как загородного дома, так и небольшой квартиры в центре города.

Заключение

В завершение хотелось бы поделиться с вами небольшим обучающим видеороликом, в котором мужчина также доходчиво объясняет, с чего лучше всего начать планировку дома, и показывает все на примерах. Подобная информация будет полезна новичкам, однако и профессионалы могут воспользоваться ей, чтобы закрепить свои знания.

Как видите, чтобы начертить дом своими руками, вовсе не обязательно обладать талантом к проектированию и особыми знаниями. Достаточно будет взять лист бумаги и карандаш, после чего следовать инструкции, приведенной в нашей статье. Самое главное, что должен учитывать проектировщик во время составления чертежей, – соблюдение всех необходимых пропорций. Даже малейшая ошибка может привести к тому, что линии не сойдутся, а места для другой комнаты не хватит. Поэтому обязательно используйте линейку и выберите для себя определенное масштабирование. В этом случае составить качественный план дома не составит труда.

Похожие статьи

Разное

Как сделать детские качели своими руками из подручных материалов

Разное

Как нарисовать девочку аниме в полный рост — инструкция для начинающих

Разное

Как делают бисер: в древности и сейчас

Разное

Как нарисовать лошадь с детьми от 3 до 12 лет

Разное

Как назвать выставку поделок из природного материала в разное время года

Разное

Как делать украшения из соленого теста своими руками

выбор программы, пошаговая инструкция, советы и рекомендации — RUUD

The content of the article:

• Общие сведения
• О проекте дома
• Внутренняя планировка
• Самостоятельное составление плана
• Основные рекомендации
• Программы на ПК
• Google Sketchup
• AutoCAD
• Floor Plan 3D
• ArCon
• Envisioneer Express
• Вывод

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

You will be interested:How dangerous is the new coronavirus?

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

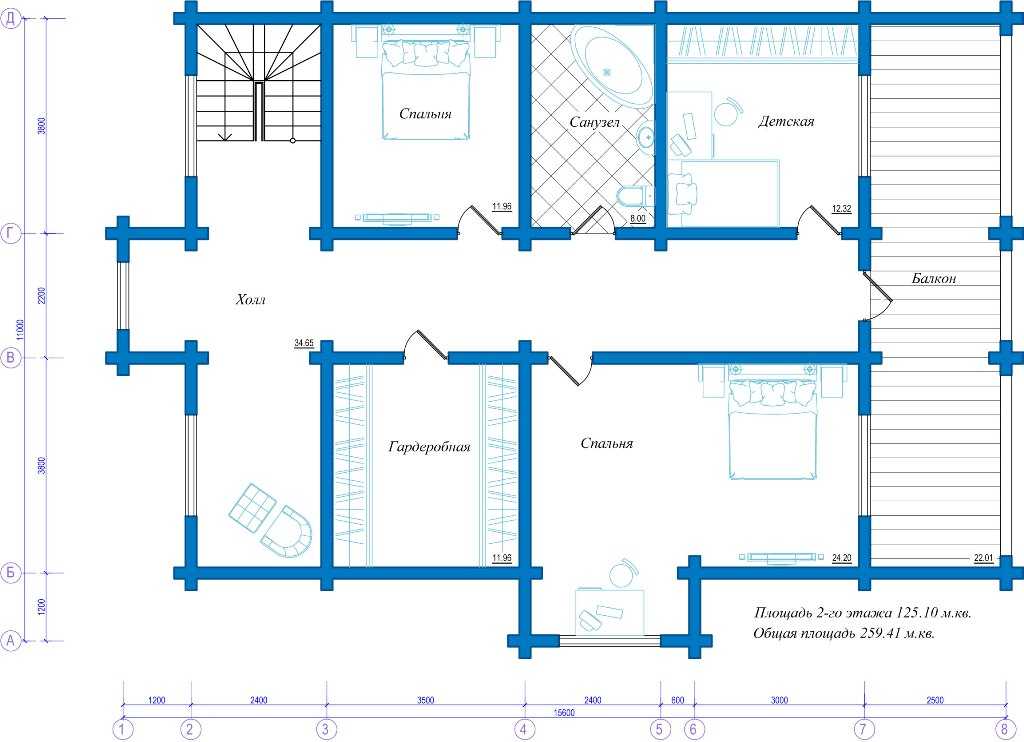

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

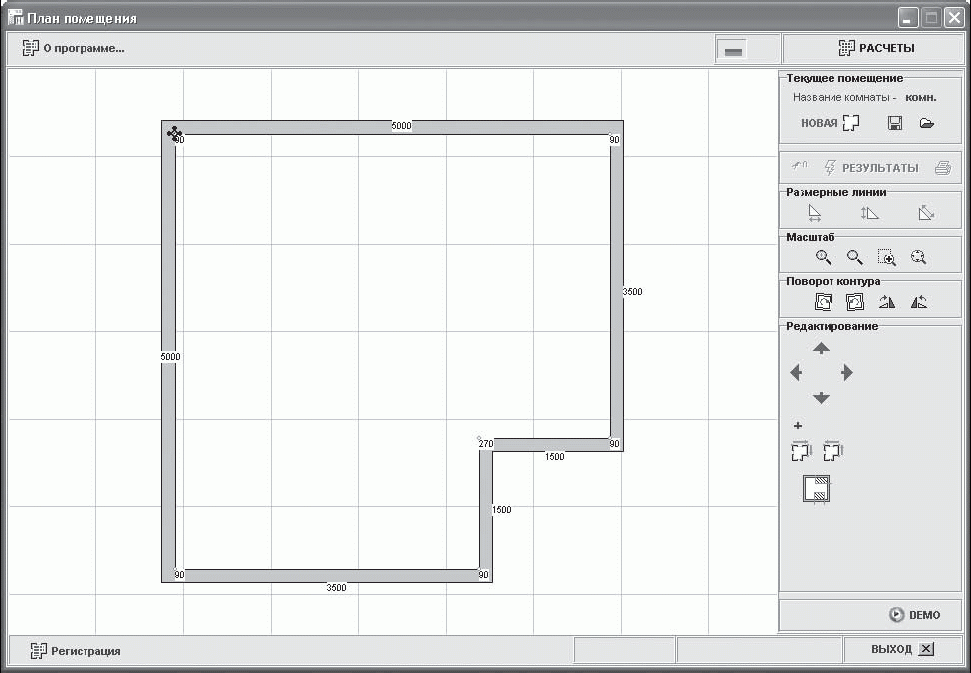

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

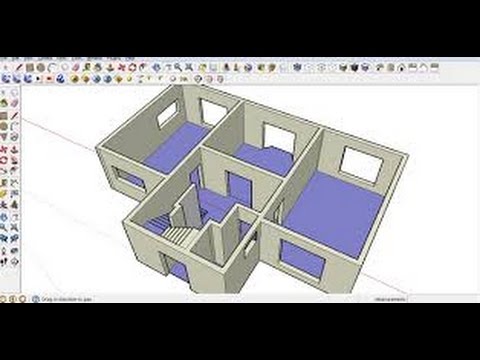

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

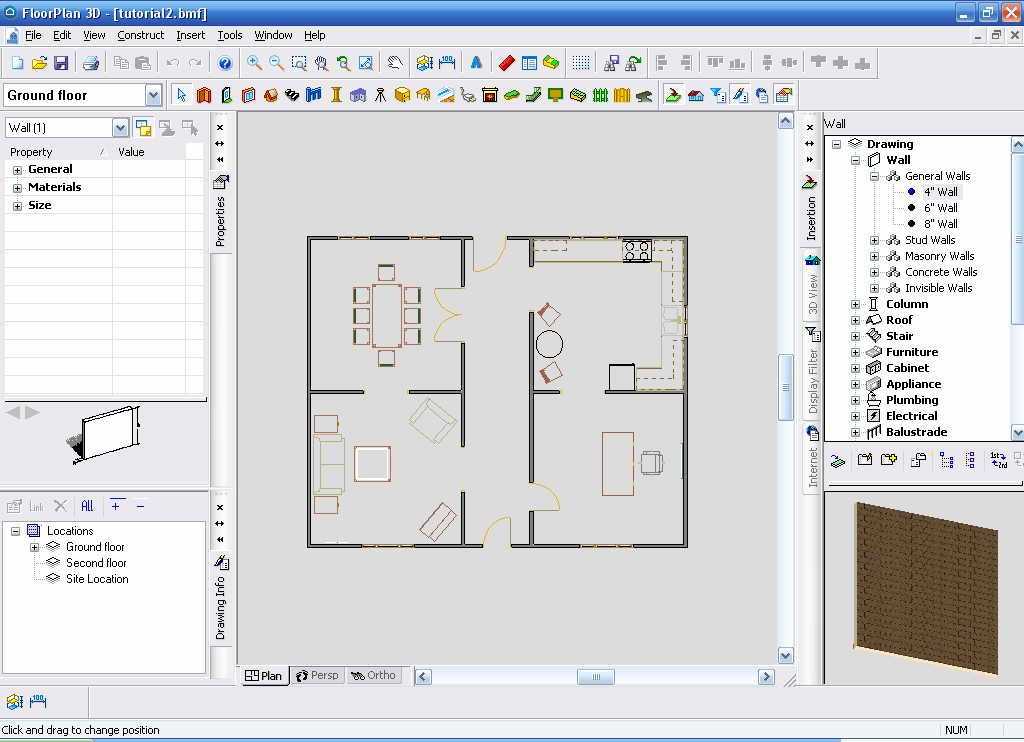

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

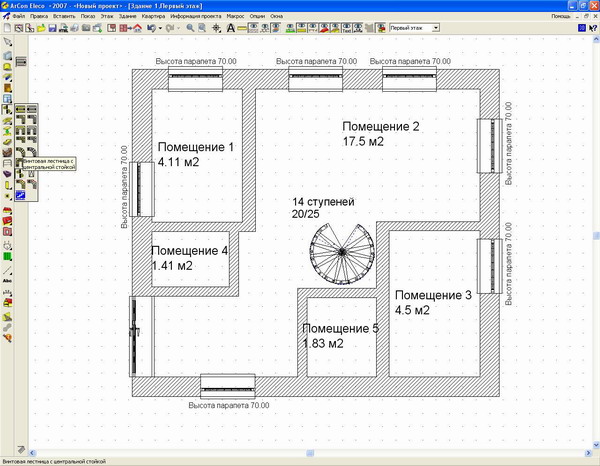

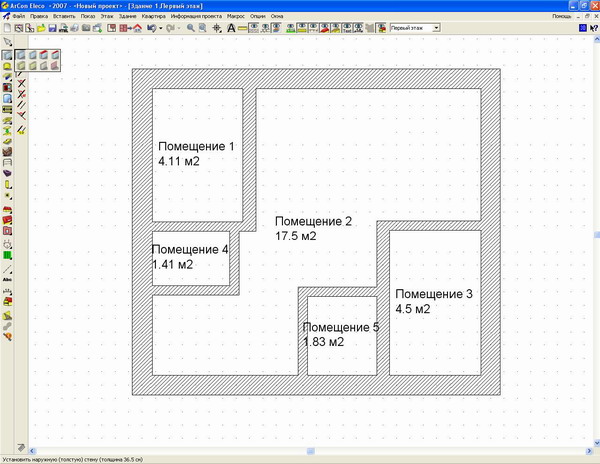

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Источник

Как измерить и нарисовать план этажа, как профессионал, за 9 простых шагов • Обсуждение вдохновенного дизайна

Ищете совет о том, как измерить и нарисовать план этажа? Узнайте, как нарисовать план этажа, как профессионал, за 9 простых шагов.

Обратите внимание:  Этот пост может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить небольшую комиссию без дополнительной оплаты для вас.  Пожалуйста, прочтите мое полное раскрытие здесь.

Содержание

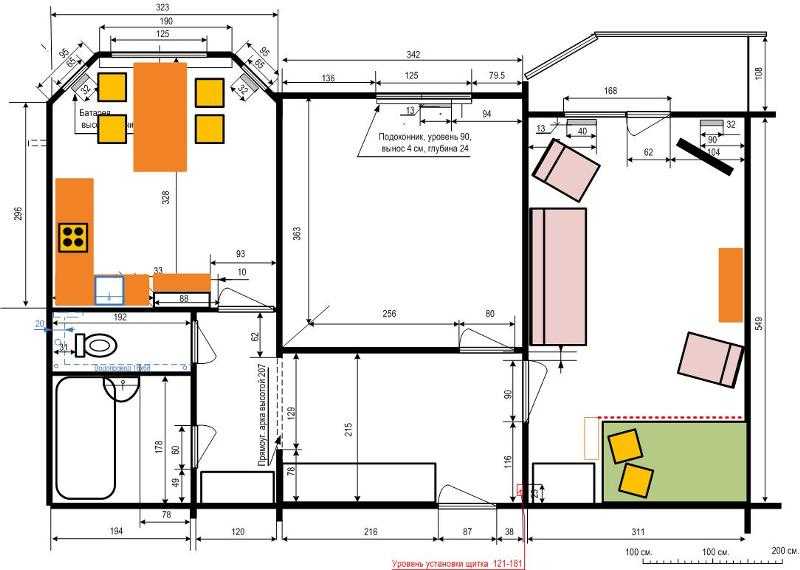

Как измерить и нарисовать план этажа

Когда я пошел в школу дизайна, мой любимый профессор снова и снова повторял, что план этажа был дорожной картой для вашего дизайна.

Она сказала, что прежде чем вы сможете добраться до «красивого» , вы ДОЛЖНЫ изложить план.

Если вы следили за мной, то знаете, что я твердо верю в важность плана этажа. Крайне важно убедиться, что ваша мебель имеет правильный размер, а транспортный поток эффективен.

Независимо от того, делаете ли вы полный ремонт комнаты или просто ищете новый диван , этот пост для вас!

Этот пост посвящен тому, как измерить и нарисовать план этажа.

Как нарисовать простой план этажа?

Эти 9 шагов помогут вам нарисовать простой план этажа:

1. Нарисуйте эскиз помещения
2. Измерьте общую длину и ширину
3. Измерьте оставшиеся стены
4. Измерение дверных проемов и других входов
5. Измерение высоты
6. Определение размера окон
7. Измерение архитектурных особенностей
8. Указание местоположения препятствий каждый шаг см. ниже. Вы найдете пошаговое руководство по советам и инструментам, необходимым для измерения и построения плана этажа.

   Включите JavaScript для просмотра контента

   Как нарисовать план этажа Расходные материалы

   Убедитесь, что ваша металлическая рулетка имеет длину не менее 25 футов (40 футов лучше). Этот размер позволит вам измерить общую ширину и длину комнаты .

   купить на Amazon

   Всегда полезно иметь друга , который поможет вам измерить . Измерение будет более точным, когда двое могут держать ленту прямо.

   Вы также можете использовать лазерный измерительный инструмент, но вам понадобится рулетка для более коротких участков, окон и дверей.

   купить на amazon

   ---

   Как нарисовать план этажа Шаги

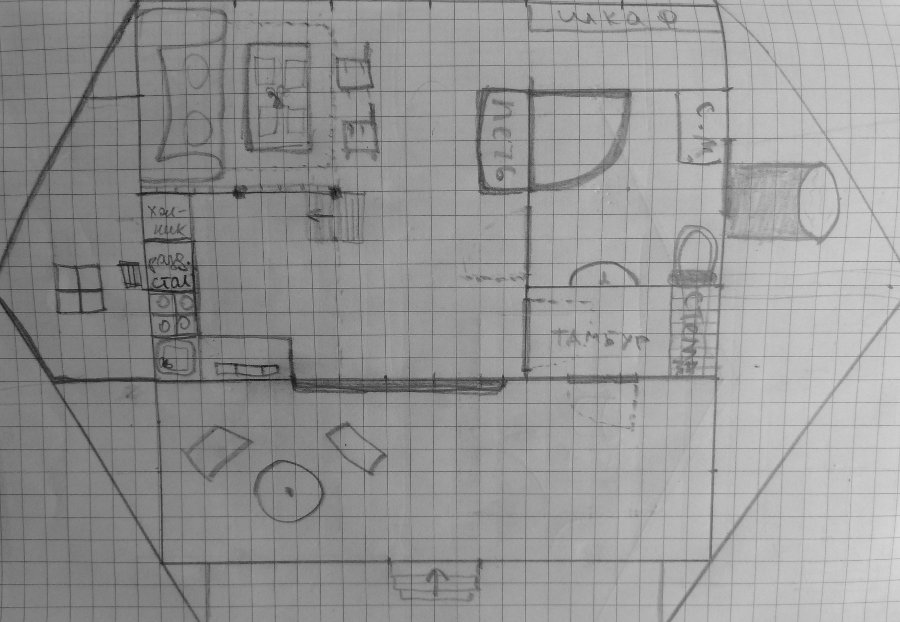

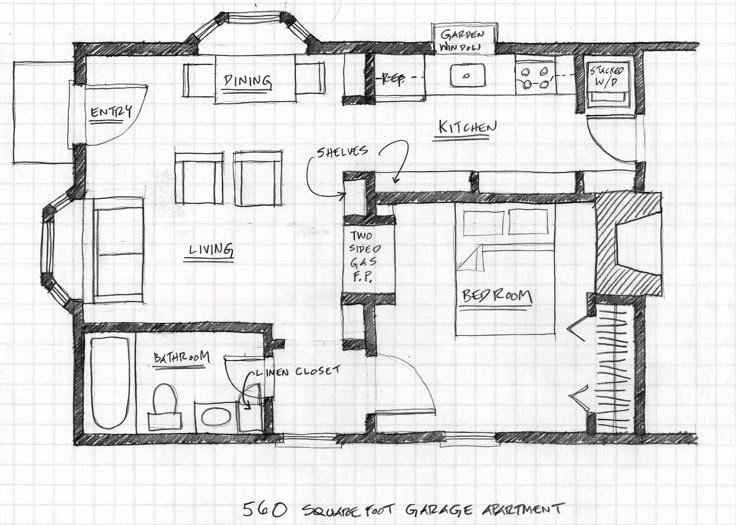

   1. Нарисуйте эскиз вашего помещения

   Первый шаг — начертите на графике или на чистом листе бумаги все архитектурные детали вашего помещения. . Это включает в себя окна, дверные проемы, камины, проемы и т. д. Это не должно быть произведением искусства или идеально масштабироваться.

   Для начала быстрый эскиз поможет, если у вас нет распечатанных планов помещения! Вся эта информация поможет создать дизайн с элементами, которые идеально впишутся в ваше пространство. (см. ниже)

   Вы можете нарисовать его карандашом, чтобы потом легко стереть! Важнее, чтобы ваши измерения были точными. (см. ниже)

   2. Измерьте общую длину и ширину

   С помощью рулетки измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого. Начните с измерения общей ДЛИНЫ и ШИРИНЫ комнаты.

   Позже мы добавим меньшие размеры. Меньшие измерения добавятся к нашей общей ширине и длине.

   3. Измерьте остальные стены

   Далее Измерьте оставшиеся стены так же, как вы измерили первую. В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше.

   *** Не забудьте включить в эскиз каждую стену! ***

   4. Измерьте дверные проемы и другие входы

   Измерьте дверные проемы и другие входы в помещение. Обратите внимание, открывается ли дверь в комнату или наружу.

   Не забудьте измерить расстояние от всех проемов до коридоров и открытых арок! (см. компьютерную визуализацию ниже)

   5. Измерьте высоту

   Измерьте высоту комнаты от пола до потолка, а также укажите высоту ключевых отверстий, если они будут влиять на планировку.

   6. Измерьте окна

   Определите размер окон, измерив оконную раму от внешнего края до внешнего края.

   Обязательно укажите расстояние от окна (с каждой стороны) до угла стены (или следующего окна или проема).

   7. Измерение

   архитектурных особенностей

   Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.

   Запишите и измерьте высоту и ширину всего, что вам нужно для решения проблемы.

   • Окна (ширина, высота и высота от пола)
   • Двери (ширина и высота двери)
   • Розетки и выключатели
   • Светильники для возвратного воздуха
   • Высота потолка

   9. Укажите расположение любых препятствий0090

   Наконец, обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, покрытия для электрических проводов и водопроводных труб, а также открытые трубы.

   Этот шаг необязателен, но рекомендуется, если есть какие-либо «препятствия», которые могут повлиять на дизайн.

   Следующие шаги

   9. Поделитесь своими измерениями

   Если вы переходите на eDesign или работаете с дизайнером, вы можете сфотографировать план помещения с измерениями или отсканировать его, чтобы отправить по электронной почте и поделиться своими измерениями.

   Для домашних мастеров

   Если вы хорошо разбираетесь в компьютерах, вы можете зайти на веб-сайт ICOVIA и создать изображение своего плана этажа, как показано ниже.

   Вы также можете использовать БЕСПЛАТНЫЙ планировщик помещений на веб-сайтах Westelm или Bassett Furniture.

   После измерения вы можете использовать заселенную мебель для планирования пространства в масштабе . В приведенном ниже видео показано, как создать план этажа в программе Bassett.

   Это очень просто, и вы можете сохранить свой план этажа после создания учетной записи. Это позволит вам вернуться к плану этажа, когда вы настроите свой дизайн.

   Чтобы было еще проще, я создал PDF-файл для загрузки, который вы можете распечатать и следить за ним во время измерения. Просто добавьте свое имя и адрес электронной почты, чтобы получить доступ к удобному руководству.

   ---

   Полезные советы, которые следует помнить при планировании пространства:

   • Предусмотрите от 30 до 36 дюймов прохода между крупными предметами мебели (если это позволяет ваша гостиная), а если нет, то не менее 18–24 дюймов.
   • Убедитесь, что расстояние между сиденьями составляет не менее 3,5 футов и не более 10 футов.
   • По возможности диваны никогда не должны быть вровень со стеной. Вытяните его на 3-5 ″ и дайте немного передохнуть.
   • Журнальный столик должен быть не менее половины длины дивана и не более чем на 4 дюйма выше или короче верхней части подушек сиденья дивана.
   • Расстояние от 16 до 18 дюймов — идеальное расстояние между диваном и журнальным столиком.
   • Ковер должен быть достаточно большим, чтобы на него можно было положить по крайней мере передние ножки дивана и все стулья.
   • Приставные столики должны быть не глубже глубины дивана и располагаться достаточно близко, чтобы можно было легко поставить напиток. Обычно это 2-3 дюйма от высоты руки.
   • Акцентные стулья должны иметь расстояние около 42 дюймов (согласно размеру вашей комнаты) между набором акцентных стульев для гостиной, чтобы в середине можно было разместить небольшой стол. Для маленькой комнаты просто поставьте стулья рядом.
   • При соединении дивана и акцентных кресел выберите высоту сиденья, которая находится в пределах 4 дюймов друг от друга.
   • Убедитесь, что консоль имеет такую ​​же высоту или на несколько дюймов короче спинки дивана. В идеале он также должен иметь около 6 дюймов свободного пространства с обоих концов.
   • Расстояние между телевизором и диваном должно быть около 7 футов, а оптимальная высота центра экрана должна быть на 30 дюймов выше самого низкого сиденья в комнате.

   ---

   Булавка на потом

   ---

   Совет по доставке мебели

   Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть как минимум на 4 дюйма меньше размера прохода. Это позволит вам или доставщикам мебели легко перемещать ее

   Совет профессионала: Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть как минимум на 4 дюйма меньше размеров прохода. Это позволит вам или людям, занимающимся доставкой мебели, легко перемещать ее.

   ---

   Это просто базовое руководство, которое поможет вам начать работу на этапе планирования дизайна. Я надеюсь, что этот пост поможет вам спроектировать дом, который вы полюбите!

   Помните, что это только первый шаг на пути к дизайну!

   Хорошего дня, полного единорогов и радуг!

   xo Николь

   Этот пост посвящен тому, как измерить и нарисовать план этажа.

   ---

   А теперь ваши мысли:

   Дайте мне знать…

   Что мешает вам начать свой следующий дизайн-проект?

   Комментарий ниже: ))

   ---

   Похожие сообщения:

   Как сделать нейтральную гостиную похожей на дизайнера

   Cali Eclectic Bedroom Airbnb Makeover

   Вызов одной комнаты официально завершен! Преобразование столовой в гостиную Willow House

   Вызов одной комнаты, весна 2019 г. — неделя 6: анонс Airbnb!!

   13 Нейтральная холостяцкая подушка Идеи для спальни

   13 Модульные секции ямы | Осенний макияж

   Испытание одной комнаты, весна 2019 г. — неделя 5: у нас есть работа!!

   Как нарисовать план дома шаг за шагом

   Как нарисовать план дома шаг за шагом?

   Вы должны знать правильный процесс рисования плана дома, прежде чем начнете рисовать план на бумаге. Если не известно, много времени и драгоценных бумаг будут потрачены впустую. Поэтому, прежде чем приступить к разработке проекта желаемого дома, вы должны внимательно его прочитать.

   Рисование плана дома требует гораздо больше усилий и терпения, чем другие дела. Как человек, который собирается прожить в доме всю свою жизнь, он не захочет никаких оплошностей и ошибок.

   Итак, прежде чем делать план дома или строения, нужно точно знать, как нарисовать план дома или строения.

   1. Основы: Перед подготовкой идеального плана необходимо принять некоторые решения. Эти решения касаются конструкции здания, а также потребностей и желаний домовладельца. Потребность у разных людей разная, и цель построить здание у разных людей разная. Некоторые большие здания построены для жилых помещений, в которых может поместиться большое общество, а некоторые здания предназначены только для проживания одной семьи. В обоих случаях процесс строительства различается, и поэтому различаются дизайн и планы. Элементы, которые обычно различаются, — это количество спален, расположение спален, количество ванных комнат или туалетов, расположение ванных комнат, расположение кухни, положение гостиной, балкона, прохода, прихожей и т. д. Итак, перед рисованием план на бумаге, потребности и приоритеты должны быть уделены внимание и должны быть сохранены в памяти. Нужно нарисовать ментальную карту и в уме отметить эти моменты. После принятия этих решений следует приступить к работе по составлению плана здания.
   2. Оборудование: Возьмите белый лист нужного размера и карандаш, линейку и ластик (если будут ошибки). Карандаш, линейка, бумага и ластик должны быть хорошего качества. Если используется плохое или некачественное оборудование, можно испортить весь рисунок.
   3. Составьте грубую схему с помощью пузырьков: Сначала нарисуйте прямоугольник или квадрат или нарисуйте фигуру, в которой вы хотите построить свое здание. Предположим, что этот прямоугольник является основанием вашего дома, и вы смотрите сверху на здание. В базе нужно нарисовать положения комнат, санузлов, гостиных, кухни и других мест. Возьмите карандаш и легкими движениями нарисуйте камешки, как схемы. Представьте камешки как расположение комнат и других мест. Камешки нужно рисовать слегка, чтобы при стирании камешков стирались и следы линий. Таким образом, бумага будет чистой во время рисования, и рисовать будет легче.
   4. Подготовьте линейный план: Теперь, после фиксированного положения комнат, подготовьте линейный план, используя только линии. Этот линейный план покажет расположение комнат и квартир здания. Это нужно сделать до того, как будет сделан подробный эскиз плана здания. Это связано с тем, что в случае, если владелец захочет внести некоторые изменения, например, изменить размер комнат в соответствии с требованиями домовладельца, будет легко.
   5. Необходимо помнить о некоторых факторах: При составлении плана на бумаге следует учитывать некоторые факторы. Факторы помогут домовладельцу принимать различные решения, такие как положение окон, положение дверей, положение балкона, положение главных ворот и т. д. Эти факторы, такие как направления (север, восток, юг, запад ). Наряду с направлениями следует учитывать положение главной дороги, форму участка и направление продолжающегося ветра.
   6. Начертить план на кальке: Вместо обычной бумаги первым следует рассмотреть возможность использования кальки. Для людей, которые являются новичками в этой области или если домовладелец сам хочет нарисовать проект без инженера-строителя, рекомендуется держать график под калькой. Размещение графика под калькой поможет в составлении плана и сэкономит много драгоценного времени.
   7. Четко укажите эти вещи: На эскизном плане толщина стены, площадь каждой квартиры и комнаты, размер комнат, лестницы, дверей и окон, ширина проходов, входных ворот, колонн и необходимо четко указать балки, лестничные марши, площадки и направления, составную стену, расположение санузлов, хайджей и выступов навеса.
   8. Используйте карандаши 2H: Используйте карандаш 2H при рисовании линий внешней стены. Это поможет вам идеально нарисовать эскиз, и в конце вы поймете, что нарисовали.
   9. Толщина стены: Ширина или толщина стены должны быть вытянуты в соответствии с данной составной структурой, толщина внешних стен может быть 230 мм, а толщина внутренних стен может быть 150 мм. Значит толщина стены в сооружении по плану 230 мм. В плане этажа толщина стены обычно 150 мм. Эта толщина включает штукатурку с обеих сторон. Вместо стены толщиной 230 мм, включая штукатурку, лучше выбрать стену толщиной 200 мм без штукатурки. Точно так же стена толщиной 100 мм без штукатурки намного лучше, чем стена толщиной 150 мм, включая штукатурку, в отношении прочности. Несущие конструкции, то есть типы конструкций, несущие большие нагрузки, будут иметь толщину стены от 200 мм до 300 мм. Если толщина менее 200 мм, то это не будет несущей конструкцией.
   10. Рисование линий внутренних стен: Затем необходимо изучить внутренние размеры комнат и залов, а затем провести линии внутренних стен в соответствии с толщиной стены.
   11. Показать направление открывания дверей и окон: Двери и окна различаются в разных типах зданий. В общественных зданиях окна и двери обычно открываются наружу. Поэтому окна, двери и вентиляторы выровнены таким образом, что они находятся на одном уровне с внешней средой. В случае частного или жилого помещения двери и окна открываются внутрь. Таким образом, окна и двери должны быть на одном уровне с внутренней частью стен. Это делается для создания максимального зазора через проем при полном повороте затвора.
   12. Движения внутри дома: Необходимо изучить движения и направления дома. Чтобы показать движение из одного зала в другой зал шоу или из одного отсека в другой отсек, покажите затвор и дверь с символом, указывающим направление открывания двери.
   13. Тщательно спланируйте дверные и оконные проемы: Дверные проемы необходимо планировать с осторожностью и бдительностью. Ставни дверей не должны блокировать открытие любого другого окна или двери. Если между двумя разными дверными проемами есть какое-то пространство, он автоматически будет работать как проход. Проход всегда должен быть свободным.
   14. Нарисуйте интерьеры: После того, как вы все это сделали, нужно тщательно нарисовать интерьеры дома. От раковины на кухне, умывальника и всей кухонной площадки, унитаза, шкафа, задних и передних ступеней следует провести лестницу в желаемых местах.
   15. Веранда и парадная входная дверь: Колонна веранды не должна загораживать вид из окон гостиной и парадной входной двери в дом.
   16. Выступы со стены: В случае выступов со стен, таких как веранды, солнцезащитные козырьки и шахты из секции веранды, которые находятся выше уровня подоконника окон, покажите их пунктирными линиями.
   17. Рисование размерных линий: Размерные линии и выносные линии должны быть нанесены со всех сторон.
   18. Запись размеров помещений: В чертежном листе сначала по горизонтальной оси, а затем по вертикальной оси запишите все размеры помещений согласно линейному плану. В случае каркасной конструкции указывают габаритные размеры и межцентровые размеры.
   19. Размеры должны быть разборчивыми: При выборе правильных мест для исправления имен и размеров будьте внимательны. Размеры не должны быть скучными и неразборчивыми, а должны быть четкими. Размеры никогда не должны упускаться из виду и не должны затмеваться общими пропорциями сторон. Он должен совпадать с суммой измерений в ряду по измерениям.
   20. Указать Габаритные Размеры: Необходимо указать преобладающие размеры всех четырех сторон здания. Также, если есть какое-либо смещение, укажите это. (Как нарисовать план дома от руки)
   21. Название: Для написания названия необходимо провести линию по центру комнаты. Высота линии должна быть 5 мм и никогда не должна превышать длину
   .
   22. Запись спецификаций дверей и окон: После этого должны быть записаны спецификации дверей, спецификации вентиляторов и окон
   23. Укажите стрелки из описания на объект: При рисовании стрелок убедитесь, что стрелки указывают на объект из описания. Стрелки не должны указывать от объекта к описанию.
   24. Масштаб: Масштаб на чертеже будет равен 1 сантиметру = 1 метру. Не делайте здесь ошибок. Многие люди делают наоборот. Они делают шкалу как 1 метр = 1 сантиметр. Так что не делайте эту ошибку здесь. Это должна быть дробь, но значение никогда не должно превышать 1.
   25. Масштаб чертежа: Масштаб чертежа плана обычно составляет 1:50, 1:100 или 1:200 по сравнению с размером здания.
   26. Символы и правила: Перейти к символам и правилам для кирпичной кладки, каменной кладки, бетонных работ, дерева и т. д. после полного определения размеров и указания имени ing. Используйте более светлый оттенок по сравнению с основным рисунком для условностей. Другие условные обозначения или штриховка не должны скрывать буквы, размеры или любые другие сегменты

   Читайте также,  Все об аксессуарах для ванных комнат | 28 Различные типы аксессуаров для ванных комнат

   Как нарисовать план этажа вручную PDF: нажмите здесь

   Часто задаваемые вопросы

   Как нарисовать план этажа в масштабе?

   Чтобы нарисовать план этажа, начните с измерения длины самой длинной стены в комнате. Затем уменьшите размер, чтобы вы могли нарисовать стену на листе миллиметровой бумаги. Чтобы уменьшить размер, решите, сколько футов будет равняться каждому квадрату на миллиметровке.

   Как масштабировать план этажа?

   Вот несколько советов о том, как измерить и нарисовать план этажа в масштабе.

   • Определите требуемый уровень точности.
   • Начните с измерения периметра.
   • Измерение дверей и окон.
   • Измерение других характеристик.
   • Измерение фасадов.
   • Рисование плана этажа в масштабе.

   Как нарисовать комнату в масштабе?

   Чтобы нарисовать план этажа, начните с измерения длины самой длинной стены в комнате. Затем уменьшите размер, чтобы вы могли нарисовать стену на листе миллиметровой бумаги. Чтобы уменьшить размер, решите, сколько футов будет равняться каждому квадрату на миллиметровке.

   Как рисовать планы домов в масштабе?

   Чтобы нарисовать план этажа, начните с измерения длины самой длинной стены в комнате. Затем уменьшите размер, чтобы вы могли нарисовать стену на листе миллиметровой бумаги. Чтобы уменьшить размер, решите, сколько футов будет равняться каждому квадрату на миллиметровке.

   Как сделать план этажа в масштабе?

   Чтобы нарисовать план этажа, начните с измерения длины самой длинной стены в комнате. Затем уменьшите размер, чтобы вы могли нарисовать стену на листе миллиметровой бумаги. Чтобы уменьшить размер, решите, сколько футов будет равняться каждому квадрату на миллиметровке.

   Как нарисовать план дома шаг за шагом?

   Как нарисовать чертеж дома шаг за шагом?

   • Выберите область:  Определите область для рисования. Если здание уже существует, решите, какую его часть (комнату, этаж или все здание) рисовать.
   • Проведите измерения: Если здание существует, измерьте стены, двери и соответствующую мебель, чтобы план этажа был точным.
   • Перегородки: Добавьте стены для каждой комнаты здания, соблюдая масштаб.
   • Добавление архитектурных элементов: Начните добавлять элементы в пространство, включая неизменяемые элементы, такие как двери и окна, а также холодильник, посудомоечную машину, сушилку и другие важные приборы, которые должны быть размещены в определенном месте.
   • Добавить мебель: Добавить мебель, если этого требует план этажа.

   Могу ли я рисовать свои собственные чертежи?

   Если вы не хотите платить за программное обеспечение для создания чертежей, то рисовать их вручную — это то, что вам нужно ! Легко рисовать чертежи с помощью нескольких специальных материалов, а рисование от руки дает вам свободу создавать свой дом таким, каким вы хотите его видеть. Тем не менее, есть также некоторые компьютерные программы для создания чертежей.

   Как мне нарисовать свой собственный план дома?

   1. Выберите свой район. Для начала вам нужно знать тип плана этажа, который вы хотите создать.
   2. Знай свои размеры. Если вы создаете план этажа для существующего здания, сделайте точные замеры пространства.
   3. Начните карандашом. Если вы рисуете план этажа от руки, маркировка должна быть легкой и легко стираемой. Вы можете использовать миллиметровую бумагу, чтобы точнее ориентироваться в своих проектах.
   4. Рисовать в масштабе. Нарисуйте планы этажей в масштабе, чтобы получить точное представление о том, как будет выглядеть законченный дизайн.
   5. Пометьте объекты правильными сокращениями. Используйте правильную маркировку, сокращения или символы для плана этажа.
   6. Включить функции. Выделите место для расстановки мебели, такой как диваны и книжные полки, а также таких приспособлений, как телефонные розетки, кондиционеры, электропроводка и розетки.
   7. Знать, в какую сторону выходят окна. Естественный свет является важным фактором для любого помещения.
   8. Добавить отметку. Хотя это обычно следующий шаг после плана этажа, фасады и планы этажей часто идут рука об руку.

   Можете ли вы нарисовать свой собственный план дома?

   Для составления собственных планов дома не требуется много ресурсов — достаточно доступа в Интернет, компьютера и бесплатной архитектурной программы. Если вы предпочитаете метод старой школы, вам понадобится чертежный стол, чертежные инструменты и большие листы бумаги размером 24 на 36 дюймов, чтобы составлять планы вручную.

   Как спроектировать дом как архитектор?

   1. Узнайте, сколько места вам понадобится, прежде чем углубляться в детали.
   2. Подумайте о физической планировке участка.
   3. Используйте наброски и списки, чтобы систематизировать свои идеи.
   4. Отдайте предпочтение естественному освещению.
   5. Подумайте о положении вашего дома относительно солнца.
   6. Запланируйте хорошее место для хранения.
   7. Не торопитесь.
   8. Рассмотрите возможность использования программного обеспечения для создания цифровых эскизов.
   9. Подумайте о своих будущих потребностях.
   10. Изучите законы о зонировании.
   11. Выясните, какие архитектурные стили вам нравятся.
   12. Идите вперед с уверенностью!

   Могу ли я спроектировать свой собственный дом без архитектора?

   Еда на вынос. Короче говоря, вам нужен архитектор для индивидуального дома? Нет. Конечно, неплохо получить одобрение ваших планов по настройке, но вы можете воспользоваться услугами домашнего дизайнера или домашнего строителя, чтобы получить желаемые результаты по более низкой цене.

   Как спроектировать дом с нуля?

   Советы по индивидуальному дизайну дома вашей мечты.

   1. Простой пуск: Вам не нужно модное программное обеспечение, чтобы начать принимать решения о вашем индивидуальном плане дома. На самом деле, все, что вам нужно, это карандаш и лист бумаги.
   2. Подумайте о будущем: Если это так, вам нужно будет подумать о размещении близких членов семьи в различных сценариях, таких как возвращение студентов колледжа, размещение внуков, бабушек и дедушек, уход за пожилыми родителями и даже размещение большой семьи на время отпуска. случаи.
   3. Продемонстрируйте и увеличьте партию: Часто те, кто находится на рынке индивидуального плана дома, уже владеют собственностью, в которой будет расположен дом.
   4. Расставьте приоритеты: После того, как ваши идеи будут записаны в черновой форме, начните расставлять приоритеты для вашего нового дома. Индивидуальный дизайн дома может легко превысить бюджет, если вы позволите своим фантазиям выйти из-под контроля.
   5. Подумайте о функциональности и порядке: Пока вы и ваш дизайнер начинаете экспериментировать с тем, где должны быть расположены различные комнаты, подумайте, как будет выглядеть ваш окончательный дизайн и как ваша семья может функционировать в каждом пространстве.
   6. Отражение света: Свет оказывает сильное влияние на людей. Действительно, в районах, где мало естественного света в зимние месяцы, сезонное аффективное расстройство (САР) не является чем-то необычным.

   Нужен ли мне архитектор для реконструкции моего дома?

   В общем, вам понадобится архитектор для большой работы по строительству нового дома или значительной сложной пристройки. Они будут создавать черновые чертежи, затем предварительные чертежи, а затем, наконец, планы, которые охватывают все аспекты проекта, включая все материалы и продукты и, по крайней мере, некоторые методы строительства

   Как спроектировать новый дом?

   6 шагов для проектирования вашего дома:

   1. Определите свой бюджет для проектирования дома.
   2. Подумайте о размещении дома.
   3. Подберите свой дом к своему образу жизни.
   4. Выберите стиль своего дома.
   5. Напишите задание для архитектора.
   6. Создайте свои планы этажей.
