Чертеж кукольный домик: Кукольный домик из фанеры своими руками: схемы и чертежи как сделать

Кукольный домик своими руками — Как это сделано

Попросили дочка с женой сделать или купить им кукольный домик — стеллаж, а тут как раз на работе образовалась уйма свободного времени и незанятое помещение, поэтому быстренько накидав чертеж и согласовав с женой приступил к исполнению.

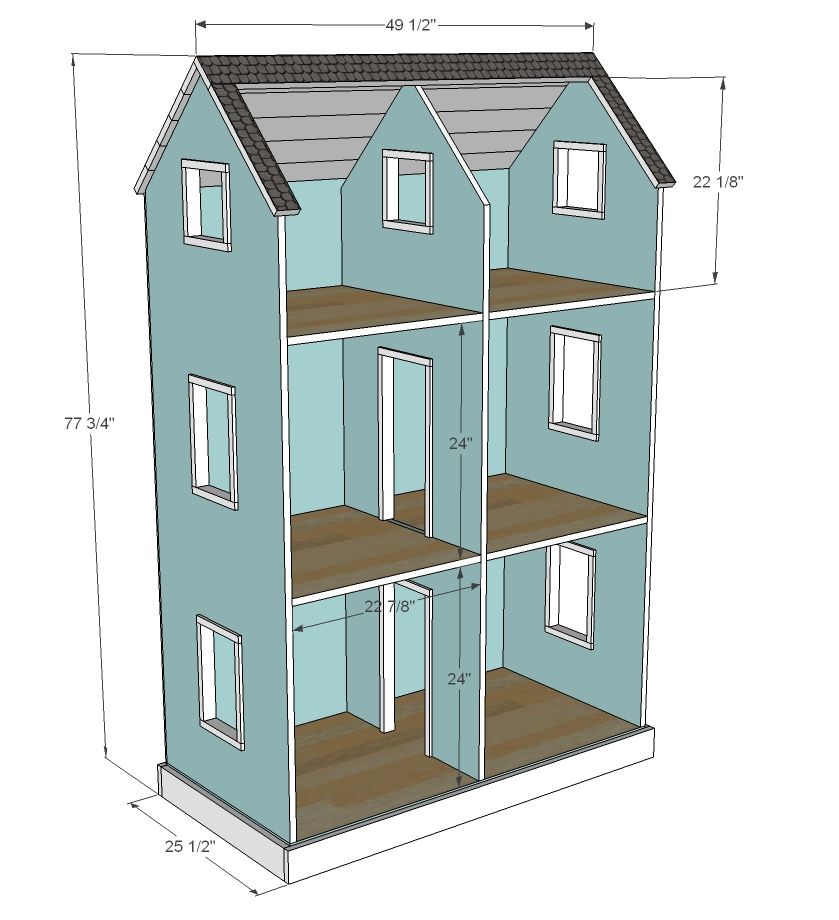

Для начала потребовался чертеж с определением точного размера деталей, определившись с размером и количеством деталей осталось посчитать сколько листов фанеры для этого понадобится, для этого я использовал онлайн раскройщик, ссылку давать не буду, дабы не обвинили в рекламе, но вы можете нагуглить уйму вариантов. В раскройщике вносим данные о размерах и количестве элементов, и размерах изначального листа (в моем случае были листы 1,52*1,52) а дальше он начертит вам как разрезать каждый лист с максимальной экономией материала (в принципе если вы будете пилить не сами, то этот шаг понадобится вам только для того, чтобы узнать сколько листов материала вам надо купить)

Далее собственно покупаем материал и режем его (мне резали на форматно раскроечном станке, так намного ровнее и качественнее рез и времени занимает 20 минут ). У меня на домик ушло 3 листа фанеры ФК 1,52*1,52 15мм толщиной (еле нашел у нас в городе березовую фанеру сорта 2/2, это для незнающих почти идеальная на вид фанера без сучков и трещин, обошлась она в 1000 р. за лист) за распил взяли 600 р. (200 за лист).

Ну а дальше собираем.

к сожалению в основном было не до фото, так как очень увлекся процессом, поэтому фоток мало и в основном общие планы, но что есть, то есть. Если присмотреться, то на средней полке можно увидеть угловые струбцины, прмерно вот такие

их использовал, чтобы все стыки были ровно под 90 градусов. Соединял все конфирматами (они же евровинты, они же винты которые вы можете увидеть в любой своей современной мебели), диаметр пятерка, отверстия под них рассверливал специальным конфирматным сверлом (делает отверстие с тремя разными диаметрами),пока детали были стянуты угловыми струбцинами, и сразу же стягивал евровинтами.

вот собственно и готов стелаж, теперь задача превратить его в кукольный домик

сначала выпилил лестницу лобзиком из фанеры

но что-то как то она мне не понравилась, поэтому решил взять брус сечением 20*40, распилить его на равные отрезки по 80 мм и склеить их с нахлестом в 20мм, первый этаж угловая:

второй -прямая

лестницу хотел закрыть и сделать под ней чулан, но посоветовавшись с коллегами и женой решил обойтись без чулана, дабы не нагромождать конструкцию

Параллельно клеим перила (они буду вверху на террасе и у всех проемов лестницы, для перил покупал реку круглого сечения d 10 мм и рейку прямоугольного сечения, если не изменяет память 20*15)

но наконец перила и лестницы склеены и установлены по своим законным местам,

теперь приступаем к разметке окон и дверей и соответственно их вырезанию (я вырезал электролобзиком, но по моему достаточно геморройно, особенно все это потом зачищать и шлифовать)

в процессе раздумий, над формой окон решил: а почему бы не сделать балкон… панорамный… застекленный…. как говорится аппетит приходит во время еды.

вырезал окна на другой стороне, доделал четвертый этаж, по сути все, черновик готов.

разобрал все для покраски, чтобы как можно ровнее прокрасить все детали валиком, минимизируя работу кистью (качество покраски все таки не то). А так же занялся мелочами: врезал во фронтон часы и сделал проводку для освещения (для этого фрезером вырезал штробы 6*6 мм доходящие до середины «потолка» , в которые вклеил латунные трубки на в середине каждой «комнаты» так же фрезером вырезал квадратные отверстия 40*40мм глубиной 6мм, в которые и упирается штроба со вклееной в нее трубкой (в эти отверстия в последствии будут вставлены линзованые светодиодные модули по 4 диода в каждом, мощность 1,5W) штробу с углублением для модуля можно увидеть на фото ниже, перед покраской трубки конечно же были зашпаклеваны и отшлифованы, а так же в каждой комнате вырезаны отверстия для выключателя.

Так как хотелось зашпаклевать большинство шурупов красил сначала те стороны где нет шляпок, потом соединял по 2 детали, шпаклевал шурупы, красил зашпаклеванную поверхность.

Источник

Инструкция с чертежами и фото, домик для кукол из фанеры

Для тех, кто умеет работать с мебельным щитом или хочет попробовать свои способности на небольшом изделии рекомендуем сделать домик для кукол из фанеры своими руками. Такая полка довольно проста в изготовлении – с этим увлекательным занятием справится и новичок. А сколько радости доставит этот популярный игровой элемент вашему ребенку!

Содержание

1. Общее описание этапов, как сделать домик для кукол из фанеры своими руками
2. Что понадобится для изготовления детской мебели из фанеры
3. Пошаговая инструкция, как сделать домик для кукол барби и не только
4. Чертежи полки домика для кукол с примером расчета деталей
5. Домик для кукол из фанеры с размерами и схемами сборки, кроватка – из остатков
6. Как собрать и чем покрасить полку-домик из фанеры для кукол?

Общее описание этапов, как сделать домик для кукол из фанеры своими руками

В продаже встречается немало вариантов готовых полок в виде домиков в разных размерах и дизайнерского оформления. Однако подобрать нужную модель на деле оказывается непросто. Да и цена не «радует».

У мастера изготовление кукольного полки-домика из фанеры своими руками займет пару дней, если не учитывать время на покраску и декор. Но и новичку вполне по силам справиться с этим. Главное, иметь четкое представление о всех производственных этапах, заранее подготовить инструмент и расходники.

Что понадобится для изготовления детской мебели из фанеры

Первое, что необходимо сделать – определиться с моделью и нужными размерами будущей кукольной полки-домика. Фото моделей можно найти очень много, с весьма затейливой конструкцией и необычным декором. Большая часть декоративных элементов исполняется из других материалов – картона, фетра, пластиковых и деревянных палочек, бисера и других аксессуаров, широко используемых в различных прикладных техниках типа скрапбукинг. Немало подобного декора для оформления изделия и на известной площадке Алиэкспресс. Его можно приобрести отдельно в готовом виде или сделать своими руками, чтобы придать корпусу полки дополнительную уникальность.

Из фанеры своими руками делают каркас будущей полки для кукол.

Для этого понадобится:

• Сам материал и крепеж. Фанера толщиной 10-12мм подходящего формата (размер листа лучше подобрать в соответствии с расходом материала на изделие по чертежу). Распиленные в размер детали скрепляются с помощью шкантов и клея (невидимый крепеж) или длинных саморезов (сквозное крепление).
• Ручной инструмент. Листовую фанеру можно напилить вручную, с помощью лобзика. Далее срезы обрабатываются с помощью шлифмашинки (можно использовать дрель со специальной насадкой). Под крепеж в деталях нужно будет засверлить отверстия – это также делают с помощью дрели и сверл диаметра 5 и 8мм. Для сборки и разметки нужен будет обычный ручной инструмент в виде отверток, угольника, молотка, рулетки, струбцин, канцелярского ножа и т.д.
• Расходные материалы. Для сошлифовки торцов и обработки поверхности фанеры перед покраской понадобится наждачная бумага с разным зерном. Также понадобится грунтовка, акриловая краска, акриловый лак, кисти и валики. Все работы подразумевают наличие у мастера и наличие минимальной защитной амуниции в виде перчаток, очков и т.д.

Пошаговая инструкция, как сделать домик для кукол барби и не только

Все работы начинаются с разработки чертежей будущего изделия.

1. Нужно определиться с моделью домика для кукол из фанеры, перечертить в масштабе нужных размеров, а затем, по чертежу рассчитать детали.
2. Вручную на масштабированном рисунке или с помощью специальных программ кроя детали раскладываются на листе фанеры с минимальными отходами и напиливаются в размер.
3. Затем нужно сошлифовать торцы деталей, также с помощью наждачной бумаги выровнять поверхности и загрунтовать, если это требуется для покраски.
4. Перед покраской деталей нелишним будет сделать контрольную сборку. Для этого детали рассверливаются в местах креплений и собираются без окончательной склейки.
5. Далее все просто – домик для кукол из фанеры окрашивается по детально. После полного высыхания собирается и оформляется нужным декором.

Чертежи полки домика для кукол с примером расчета деталей

К примеру, вам приглянулся домик для кукол из фанеры с имитацией лесенки внутри. Для изготовления нужно отредактировать внутреннее наполнение и дизайн в соответствии с размерами игрушек, дополнительных пожеланий к размещению детской мебели, декора внутри.

Для этого расчерчивается каркас полки в масштабе, указываются все размеры перегородок внутри.

В соответствии с толщиной материала, можно рассчитать размеры деталей для распила. Приведем пример расчета деталей и раскладки на лист фанеры толщиной 12мм и площадью 1500х1500мм.

Если делать домик для кукол из фанеры своими руками на продажу, то подобную конструкцию лучше немного изменить. Поскольку два изделия на один лист уже не входят.

Домик для кукол из фанеры с размерами и схемами сборки, кроватка – из остатков

Оптимизация отходов – самый лучший способ сделать мебель из фанеры с минимальными вложениями. Когда весь материал уходит без остатка, можно быть уверенным в максимальной экономии.

Но всегда можно «пустить» остатки в дело. Рассмотрим такой случай на примере чертежа домика для кукол как на фото.

Как сделать полку домик для кукол из фанеры своими руками

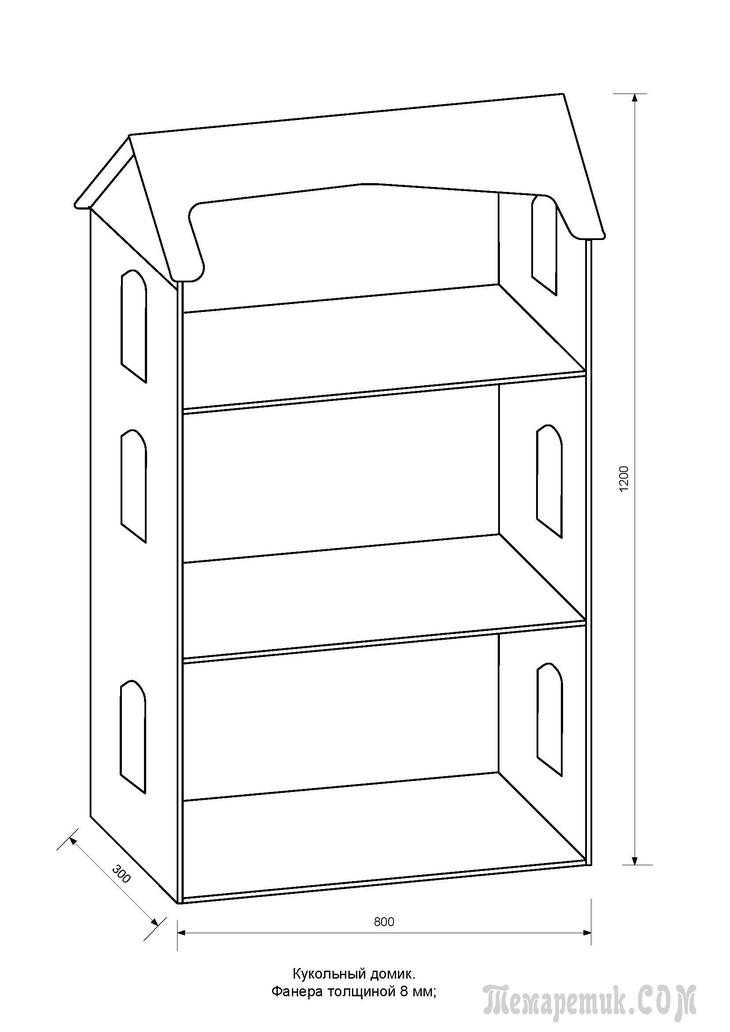

Чертеж в масштабе и схема сборки с размерами будет выглядеть так.

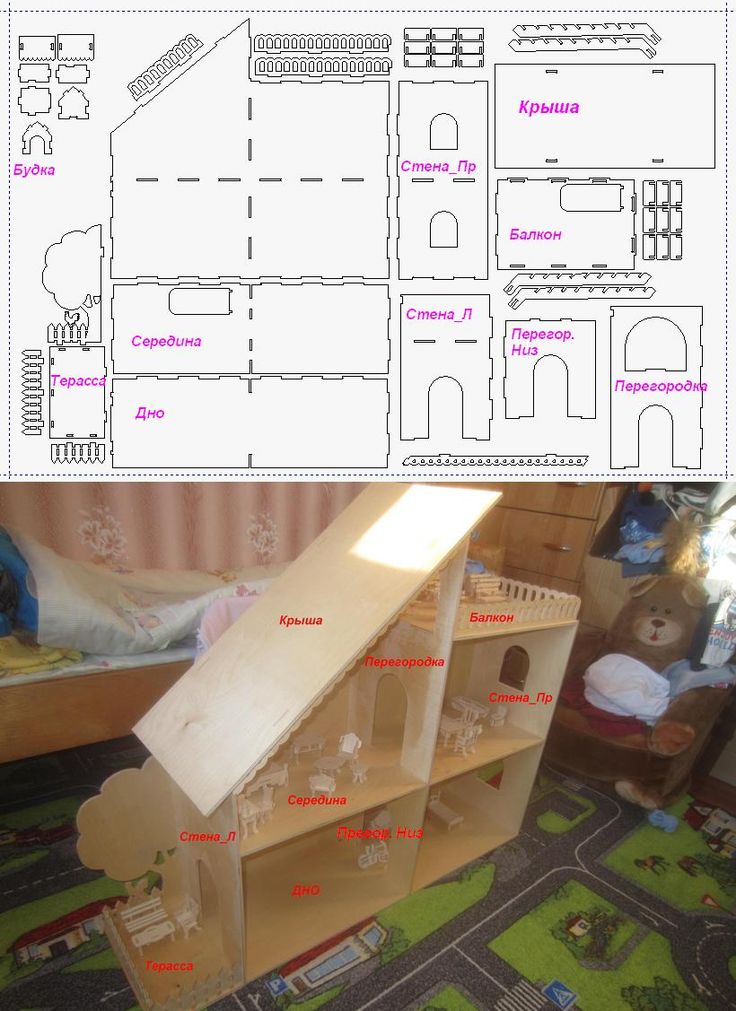

Для того, чтобы при расчете не пропустить детали и учесть нюансы соединений, лучше сразу пронумеровать все элементы на схеме сборки.

При расчете деталировки и раскрое на лист фанеры размером 2440х1220 становится понятно, что в комплекте с кукольным домиком для кукол барби можно еще сделать и кроватку.

Детали с фигурными выпилами можно сделать вручную, используя лобзик, напильник, стамески, наждачную бумагу и другие столярные инструменты. Но сначала нужно расчертить шаблон в натуральную величину.

Также подобные фигурные выпилы делают своими руками автоматизировано, с помощью станка ЧПУ. В этом случае шаблоны вычерчиваются в специальных векторных программах.

Как собрать и чем покрасить полку-домик из фанеры для кукол?

Сборка мебели из фанеры своими руками имеет свою специфику, однако мало чем отличается от стандартных способов, используемых для мебельного щита. Чаще всего мастера используют мебельные шканты для внутреннего крепежа со склейкой. Он не такой быстрый, как сборка на саморезы, поскольку требуется ждать, пока клей высохнет. Но зато более аккуратный.

Точность склеивания и сам процесс ускорит использование струбцин. С их помощью можно зажать детали в нужном положении до полного высыхания клея.

Если вы планировали покрасить домик из фанеры для кукол своими руками в разные цвета, то лучше сделать это до склеивания. Для окрашивания используют краски и лаки на водной основе, они абсолютно нетоксичны и безопасны для использования в детской. Это могут быть акриловые краски, которые можно смешивать. Перед окрашиванием поверхность деталей полки нужно ошкурить, сошлифовать и загрунтовать, чтобы краска легла равномерно.

Еще больше нюансов по распилу деталей для кукольного домика из фанеры и мебельного щита с последующей обработкой торцов и поверхностей в видео.
