Чертеж дома с размерами: 8х8, 9х9, 10х10, 11х11, 12х12. Габаритные размеры готового проекта дома

Содержание

Чертеж дома размерами каркасного для ПМЖ: Инструкция и Советы +Видео

Чертеж каркасного дома. Чертеж — это официальный допуск к строительству здания. А так же это гарантия того, что построенный дом будет в соответствии с нормами безопасности и будет иметь адаптацию к погодным условиям в вашем регионе. В чертеж входят документы с описанием постройки и сборки дома, об оформлении чертежа необходимо задуматься еще до того как вы начнете строительство каркасного дома.

Так же туда должна входить цена дома и список всех необходимых материалов для стройки. Обычно туда входят подробные описания с фотографиями.

Содержание:

Особенности покупки домокомплекта

Многие фирмы предлагают к продаже полный домокомплект (готовые чертежи домов с размерами) для начала стройки. В него входят не один чертеж с документами, но и весь набор строительных материалов и даже утеплителей. Благодаря этому возможно намного сократить сроки возведения здания с одним или двумя этажами.

Преимущества:

  • Человеку приобретающему полный домокомплект выдают на руки все необходимые материалы, а так же документы и чертежи.
  • Для защиты материала от дождя и снега, их привозят на территорию участка не сразу, а постепенно.
  • Все чертежи достаточно понятны и просты.
  • Во многих случаях в домокомплекты входят рекомендации, как лучше утеплить помещение.
  • Проект для благоустройства кровельного покрытия.
  • Схемы и чертежи для установки вентиляции, электричества, канализации и водопровода.
  • Полный список дает возможность понять сколько средств уйдет на строительство данного дома.

Комплект чертежей и документов

Практически в любой чертеж может входить до сотни страниц. На каждом листе изложена подробная планировка, есть зарисовки и даже инструкции в которых очень точно расписана технология монтажа каркаса. Можно поделить всю инструкцию на части, чтобы внести большую ясность в процесс возведения каркасного дома.

Изучение данного документа доступно как профессиональным строителям, так и обычным людям без особых навыков и опыта. Так же если во время строительства появляются какие то вопросы, то ответы на них можно с легкостью найти в документах. Описано обеспечение ветро и влагоизоляции. Все условия стройки, принципы выбора окон, дверей и другого.

Комплектация

Покупателям предлагают множество видов строительства каркасного дома, как обыкновенных, стандартных так и на заказ, по индивидуальным предпочтения клиента. Но при всем многообразии существует вариант основной комплектации, в которое так же входит вариант самостоятельной постройки каркасного дома.

В нее входят:

  • подробный план,
  • предметы для пола, каркасного основания, стен и стоек,
  • материал для крыши (стропил и доски),
  • материалы для отделки пола, плинтуса и уголков,
  • комплект окон и дверей,
  • материалы для паро и гидроизолирования,
  • утеплители.

Инструкция по возведению фундамента

Начало строительства дома всегда начинается с укладки фундамента и подготовки почвы. Если земля мягкая и содержит большое количество торфа, фундамент рекомендуют выбирать свайно-винтовой. На других вида земли допускается укладка ленточного фундамента.

При установке свайно-винтового фундамента необходимо тщательно контролировать процесс, а обвязку делать металлическую. В качестве углов рекомендуют использование швеллера, встык и следует учесть ось сваи. Если же вы будете заливать ленточный, либо плиточный фундамент, необходимость в контроле количество и размер отверстий для вентиляции.

Всегда проверяйте качество доставленного материла. Все материалы должны подвергаться антисептической обработке, не должно быть на них ни грибка, ни коррозии. После готовности фундамента производится монтаж основы будущего дома. Обвязку делают из деревянного бруса. Между фундаментным и каркасным основанием дома в обязательном порядке требуется прокладывать слой гидроизоляции.

Сборка каркасного дома

Суть сборки заключается в объединении строительных материалов по строгой технологии, которая будет изображена на чертеже.

Узлы из которых будет состоять каркасный дом:

  • перекрытия,
  • стены,
  • крыша.

После прикрепления нижних брусков к фундаментному основанию, делаем укладку брусков для полов и по вертикали. Следующим этапом будет укладка теплоизоляции и варианта чернового пола. После всего этого устанавливаем стойки для каркаса по вертикали. Каркас крепим на укосы. Стены собирают на плоской поверхности, а после их поднимают и монтируют к фундаменту в желаемом расположении.

Толщина стен в основном зависит от проекта, оптимальный вариант толщины от 17-27 см. Это поможет не потратить лишнего материя и образует дотаточную теплоизоляцию. В роли утепления подойдет минерал вата, а для внутренней обработки — гипсокартон.

Снаружи дом обшивают ОСБ плитами. На следующем этапе крепятся балки на потолок с помощью пазов. Установка стропила, их стыкуют под углом 50 градусов с помощью торца. После этого происходит устилка паро и гидроизоляционного материала.

Итоги

Нужно тщательно контролировать процесс согласно инструкциям. Последний  этап это селение кровельного покрытия с помощью специальных, кровельных шурупов. В общем такой дом возможно построить за 3-4 месяца, но в одиночку не справится. Необходима помощь профессиональных строителей.

Состав наших проектов домов и коттеджей из газобетонных блоков

Все проекты, представленные на нашем сайте, являются рабочей строительной документацией и полностью подготовлены как для строительства самого дома, так и для получения разрешения на строительство, а также для получения ипотеки в банке на строительство дома. Построить дом по нашим проектам сможет любая строительная фирма или бригада.

Комплект проектной документации на дом или коттедж — это обычно альбом формата А3 объёмом от 50 до 150 страниц (в зависимости от площади дома и типа конструкций).

  • В полный проект дома входят:
  • Архитектурно-строительный раздел
  • Инженерный раздел (опционально)

Архитектурно-строительные чертежи со всеми узлами, конструкциями и техническими данными для строительства дома от фундамента до кровли (фундамент, стены, перекрытия, кровля, окна, двери и т.д.). В их состав входят:

Цветные фасады дома в 3D

Представленные эскизы внешнего вида всех сторон дома дают представление об архитектуре, цветовых решениях и отделке фасадов.

Фасады ч/б в 2D с отметками высот

Подробные чертежи фасадов нужны для понимания геометрии стен дома и с какой высоты начинаются проемы под окна и двери а также прочие конструктивные элементы здания.

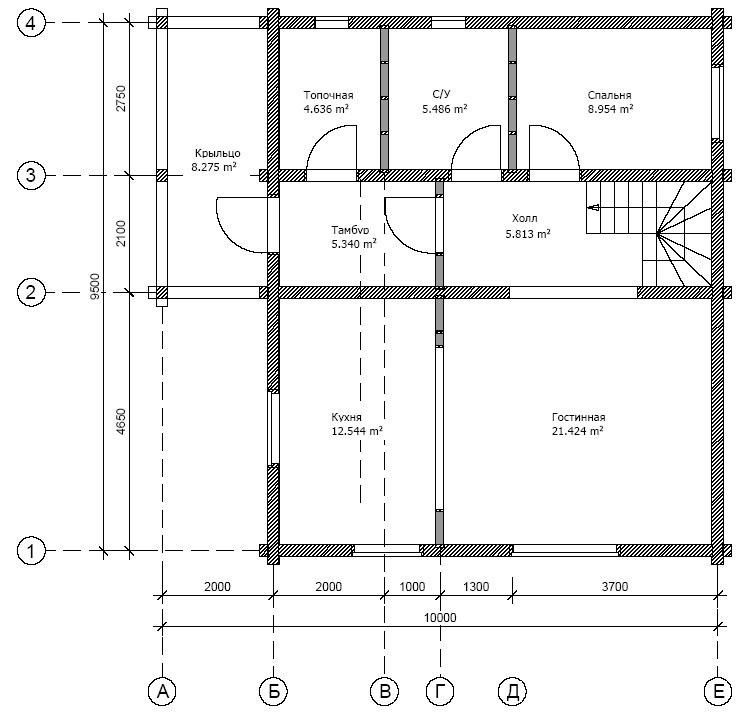

Подробные поэтажные планы

Подробные чертежи каждого этажа, их планировка с указанием размеров всех помещений. Даёт информацию о площадях помещений и о размерах каждой стены дома.

Разрезы дома

Чертежи, показывающие дом в разрезе, дают понимание строителям по составу таких элементов дома, как фундамент, перекрытия, стены, кровля дома, а также о том, на какой высоте относительно земли находятся полы дома и перекрытия, на какой высоте заканчиваются стены и начинается кровля дома, а также ряд других важных параметров здания.

План кровли

Вид кровли сверху с указанием основных размеров, изгибов, перепадов, переломов и других параметров. Позволяет понять её точную геометрию, оценить количество кровельного материала и сложность конструкции.

Фундамент

Чертежи по устройству фундамента с указанием всех точных размеров: длины, ширины и высоты его элементов. Подробно показана конструкция фундамента: подземная и надземная его части. Даны указания по устройству подушки фундамента, опалубки, армированию, марке бетона и гидроизоляции. Чертежи необходимы для возведения фундамента от А до Я без ошибок.

Схемы устройства перекрытий этажей

Показывают, как устроены перекрытия в доме, их конструкцию и габариты составляющих частей: размеры балок, шаг их монтажа. Указано чем их подшить снизу, заполнить и накрыть. Для плит перекрытия даются их размеры и раскладка, а для монолитных перекрытий: опалубочные планы, схемы армирования и ведомости расхода материалов. Всё это гарантия безошибочных работ.

Кладочные планы стен дома

Содержат размеры всех стен, простенков, проемов, выступов, изгибов и прочих геометрических особенностей несущих конструкций всех этажей дома. Пояснения по технологии их возведения, устройству армирующих поясов для стен (если требуются), укладке перемычек, и другим нюансам возведения стен дома.

Ведомость оконных и дверных блоков

Схемы дверей и окон с указанием их материала, точных размеров и пояснениями по функционалу, конструктиву и открыванию (в какие стороны открываются). Позволяет легко заказать нужные окна и двери у любого производителя.

Перемычки над окнами и проёмами

Указание точных размеров и расположения всех перемычек над оконными и дверным проемами, чтобы их конструкция была надежной. Их наименование и количество.

Стропильная система и элементы кровли

Это подробная информация о конструкции крыши, где обозначены все элементы стропильной системы. Даны размеры стропил, шаг их установки, показаны узлы соединений. Указаны требования к производству работ: подшиву, утеплению, правильной установке кровельной мембраны и пароизоляционных пленок, монтажу обрешётки и кровельного материала.

Конструктивные узлы и детали

Каждый раздел проекта содержит дополнительные листы с узлами и деталями для лучшего понимания конструкции по данному разделу.

Спецификации материалов

Перечень и точное количество материалов, используемых при возведении данного дома. Позволяет ещё до начала строительства просчитать его стоимость, оптимизировать затраты на приобретение и доставку стройматериалов.

Чертежи инженерных систем. Внутренние сети, разработаны от ввода в дом.

Для ряда наших типовых проектов также дополнительно разработан еще раздел инженерных сетей. В таком случае, альбом с инженерными сетями мы предоставляем в подарок вместе с альбомом заказанного проекта дома!

В состав документации входит:

Отопление и вентиляция

В разделе представлены чертежи разводки труб, мест для радиаторов и котла отопления, схемы теплых полов. Даются рекомендации по установке ключевых элементов системы, описания материалов и агрегатов с указанием необходимого количества для монтажа системы отопления. Также в раздел входят чертежи с информацией о вентиляции, на которых показаны места заложения вентиляционных каналов для правильной циркуляции воздуха в соответствии с действующими нормами и правилами. В современных проектах часто раздел отопления и вентиляции в типовом виде не разрабатывается, так как не он не может учитывать всех пожеланий каждого клиента.

Мы рекомендуем разрабатывать данный раздел персонально под себя, чтобы вам в доме было комфортно проживать и удобно пользоваться системой отопления.

Водопровод и канализация

В разделе представлены схемы разводки труб для подвода воды и слива хозяйственно-бытовых стоков. Указано расположение котлов, бойлеров, раковин, других санитарно-технических приборов – всех узлов системы водопровода и канализации без исключения (включая септик, если требуется). Раздел содержит рекомендации по монтажу ключевых элементов системы, описание материалов и агрегатов с указанием необходимого количества комплектующих для установки системы водопровода и канализации. Данный раздел иногда включен в типовые проекты. Однако, в этом случае он носит только рекомендательный характер, так как разработан без учета ваших потребностей. Мы рекомендуем пользоваться не типовым проектом водопровода и канализации, а заказывать его персонально под себя.

Электроснабжение и электроосвещение

В разделе представлены схемы разводки сетей электроснабжения, общего электрического щита. Указаны места установки розеток, выключателей, переключателей, осветительных приборов и т.д. Он может быть дополнен информацией по слаботочным электрическим сетям: охранно-пожарной сигнализации, телевидению, телефонии и интернет. В чертежи включены рекомендации по установке ключевых элементов систем, описания материалов и основных элементов электроснабжения. В типовых проектах данная система может иметь только ознакомительный характер, так как не может учесть всех ваших потребностей и пожеланий. Мы рекомендуем вместе с покупкой проекта дома заказывать разработку раздела электроснабжения персонально под себя.

Внимание, в типовых проектах инженерный раздел имеет только ознакомительный и рекомендательный характер, так как не может учесть всех ваших потребностей и пожеланий.

Мы рекомендуем вместе с покупкой проекта дома, заказывать разработку систем отопления и вентиляции, водопровода и канализации электроснабжения и электроосвещения, персонально под себя. Чтобы дом быстро и безошибочно строился, был безопасным и комфортным для проживания.

Пример документации проекта дома, которую вы получите

Качественно и профессионально выполненный проект позволяет:

  • На основании планов и чертежей проекта организовать и регламентировать строительный процесс, установить последовательность работ и определить финансовые затраты;
  • облегчить обсуждение планировочных и других решений с прорабом;
  • исключить досадные ошибки при строительстве;
  • построить дом, соответствующий всем современным требованиям безопасности и энергосбережения;
  • получить разрешение на строительство и сдать готовый дом в эксплуатацию;
  • иметь возможность застраховать дом в любой страховой компании;

Над проектами в нашей компании работают исключительно профессиональные архитекторы высшей категории.

Приобретая проект коттеджа или дома в нашей компании, вы получаете комплекс архитектурно-инженерных решений, который полностью соответствует:

  • всем требованиям архитектурного и градостроительного законодательства РФ;
  • самым современным стандартам в области проектирования и строительства, а так же текущим государственным регулирующим актам;
  • самым последним СНиПам и градостроительным нормативам;
  • всем необходимым санитарно-гигиеническим, противопожарным экологическим требованиям к архитектурным объектам;
  • требованиям к уровню профессионального исполнения архитектурных и инженерных решений, а также требованиям по безопасности и надежности зданий, инженерных коммуникаций и сооружений.

В результате, у вас не возникнет каких-либо проблем со стороны районного архитектора (органов архитектурного надзора) по месту строительства, когда вы станете согласовывать проект и получать разрешение на строительство.

Кроме того, при наличии проекта можно заказать расчет сметы и оценку сроков возведения дома в любой строительной компании, а спецификации материалов позволят приобрести материалы для строительства именно в том количестве, которое необходимо для вашего дома. Профессиональное проектирование коттеджа служит залогом экономической  эффективности строительства дома и комфортного проживания в нем.
