План сантехники в дизайн проекте: План сантехники, схема сантехмонтажа. Разработка дизайн проекта

Содержание

План сантехники, схема сантехмонтажа. Разработка дизайн проекта

Содержание плана сантехники. Примеры работ

Практика показывает, что до проектирования нужно понимать, что именно будет в квартире и каких габаритов. Также нужно определиться что нам нужно инсталляция или стандартный унитаз, ванна (джакузи) или душевая кабина. Вся сантехника как правило встраивается, так что заменить ее будет крайне сложно, следовательно, сантехнику нужно выбрать качественную и комфортную.

Основные зоны и коммуникации в плане сантехники

План квартиры по мокрым зонам с расстановкой сантехники (план ванны, план кухни, план с/у).
Месторасположение канализационных и водопроводных стояков.

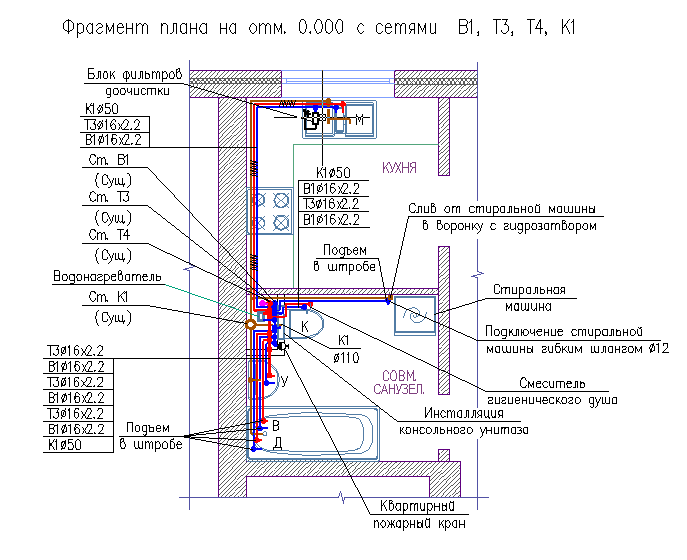

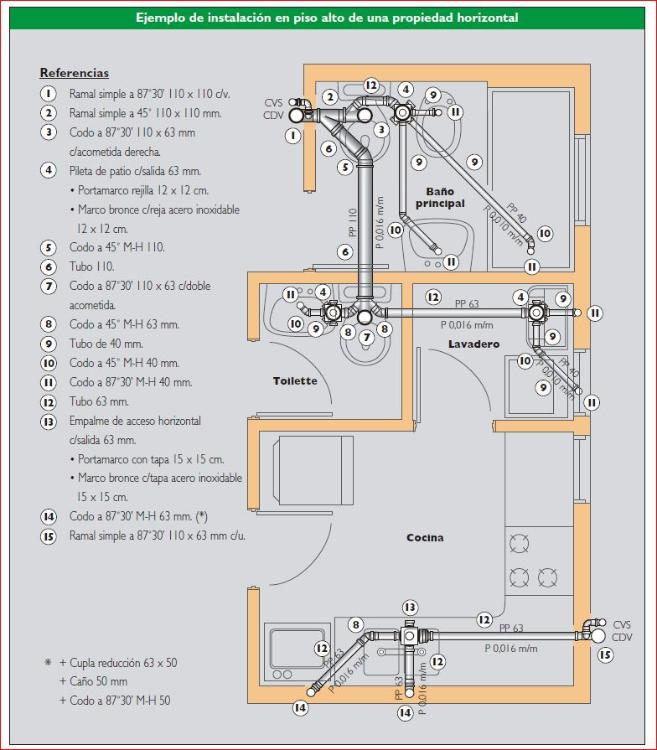

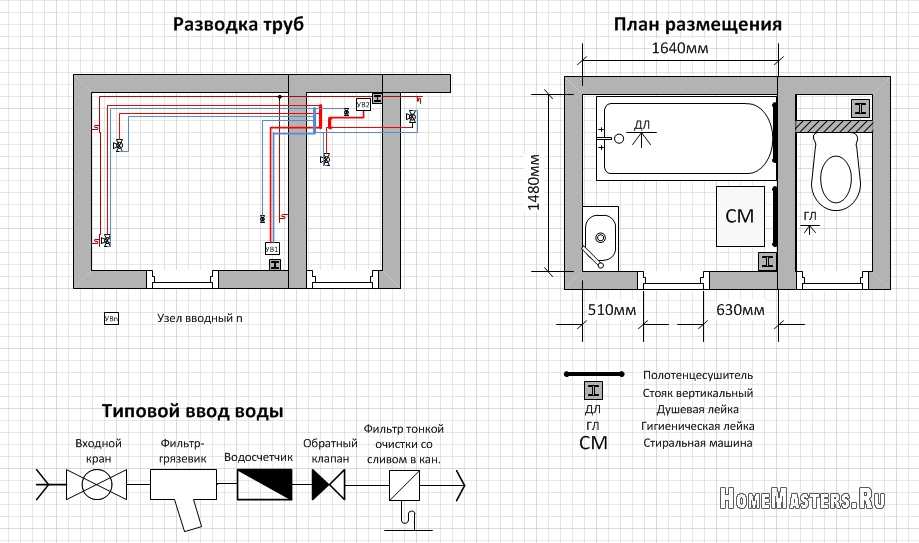

Выводы труб канализации и водопровода к сантехническим приборам с указанием точных мест с привязкой к стенам и указаниями высот.

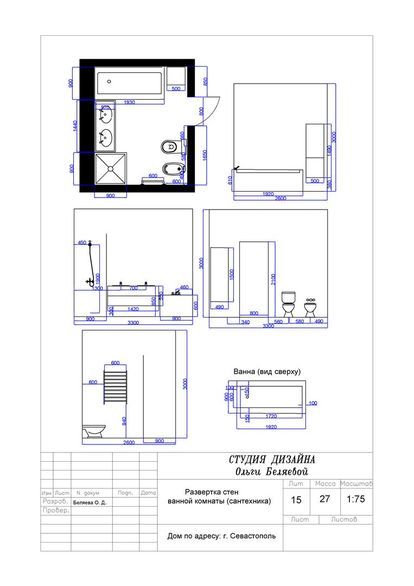

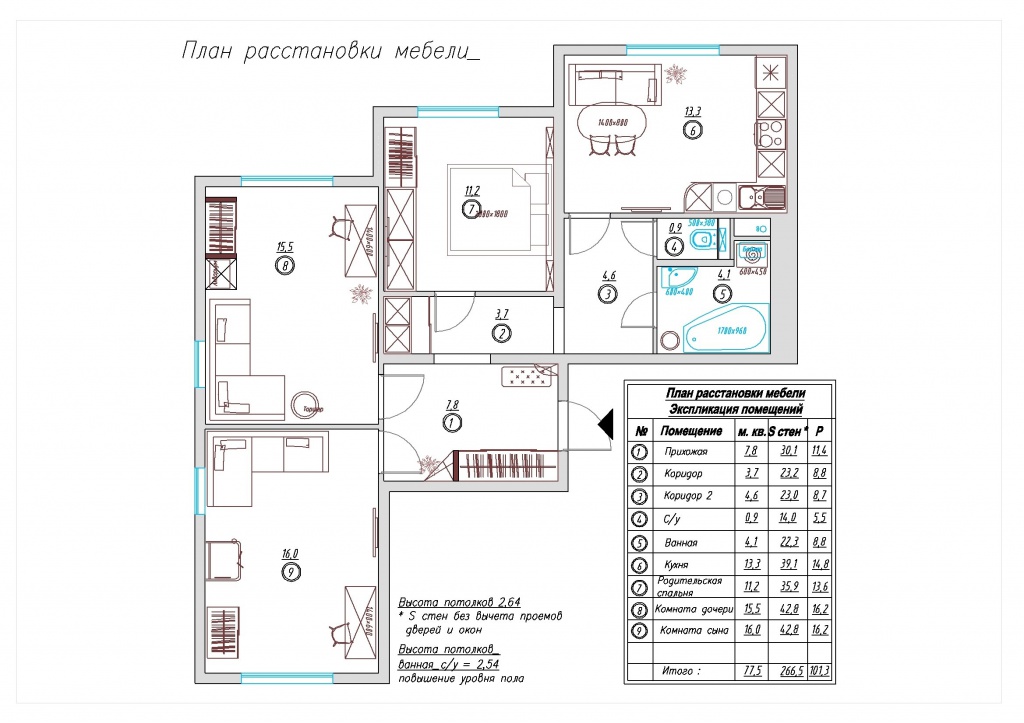

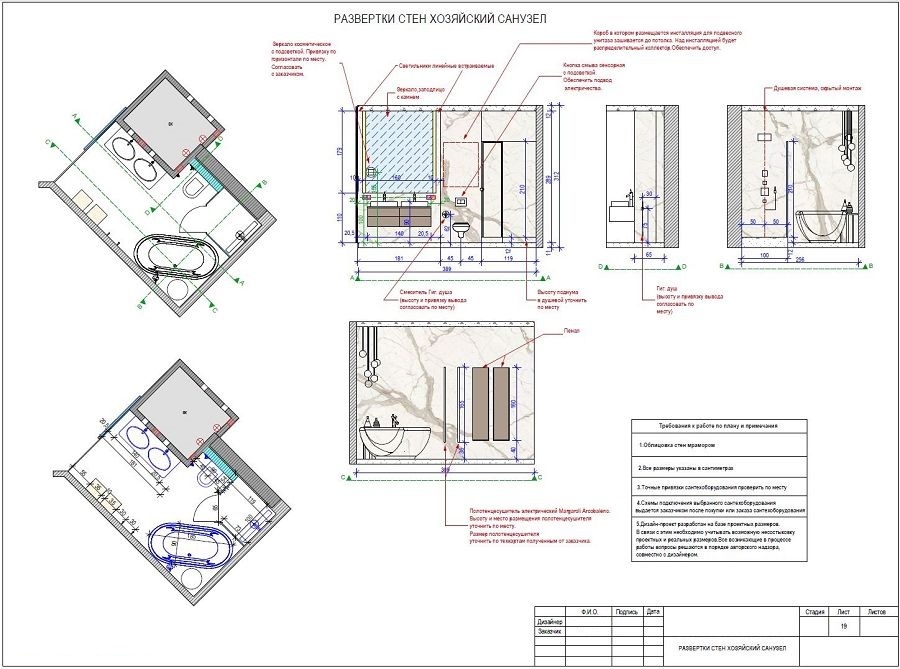

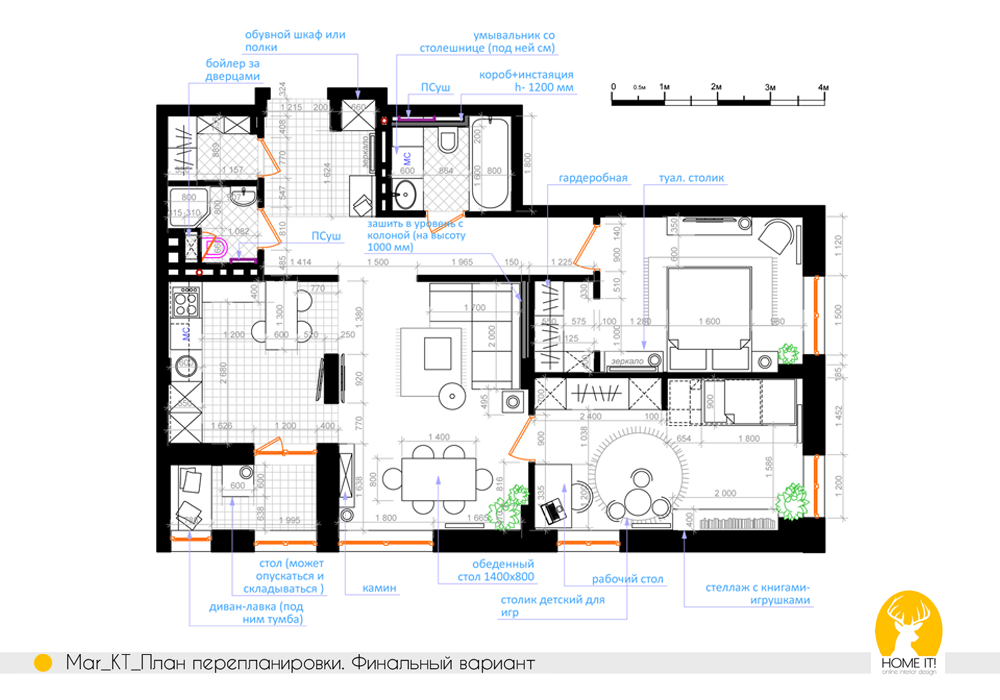

Примеры плана сантехники в дизайн проекте

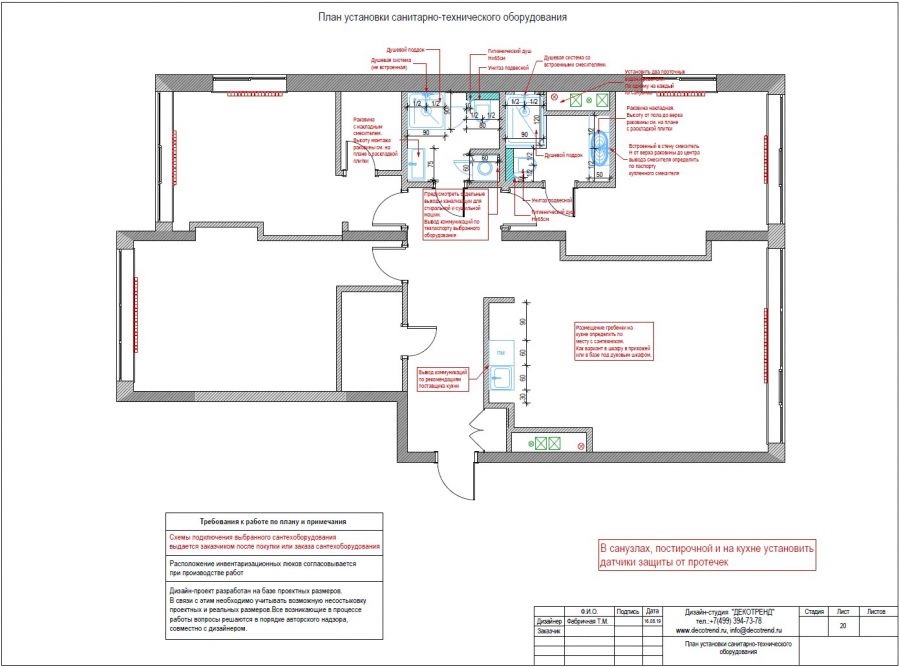

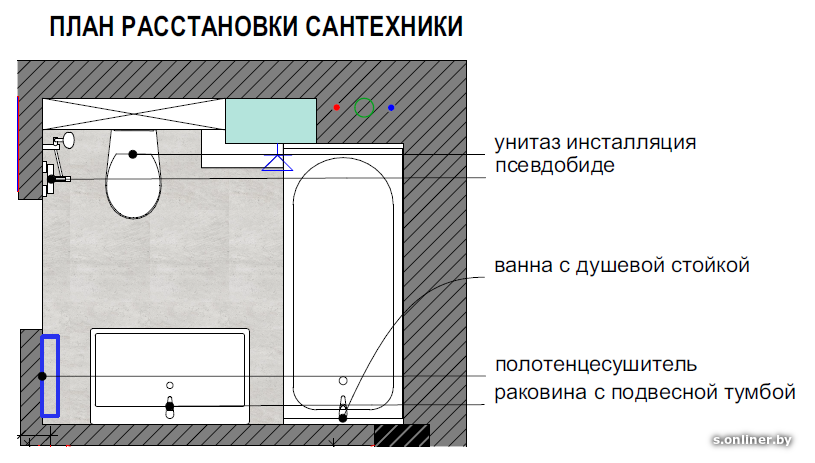

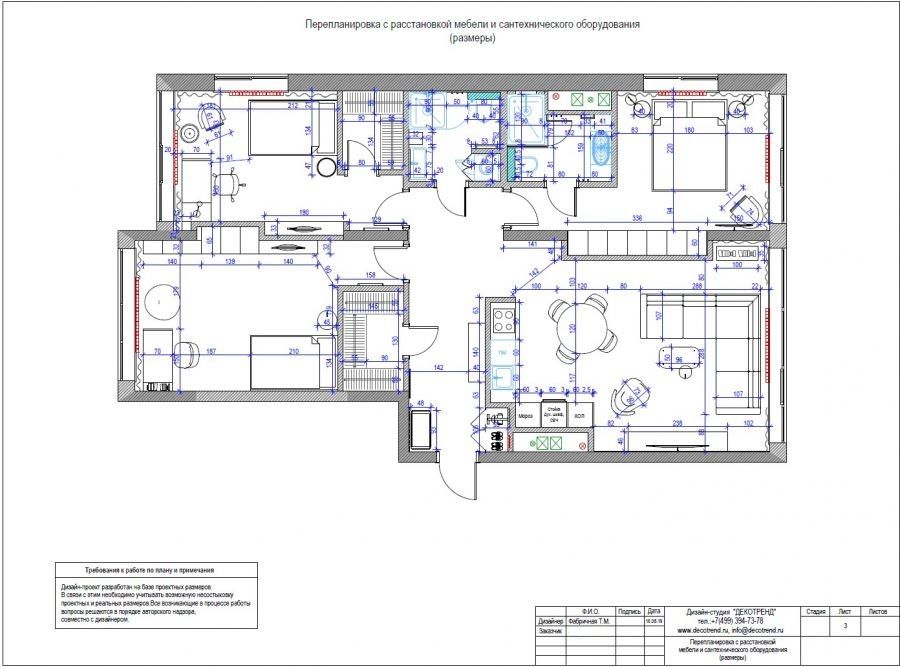

План расстановки сантехники в дизайн-проекте

Сантехнические узлы, которые обозначаются на планах БТИ, или в кадастровом плане квартиры, или же на других общих планах квартиры не отображают в полной мере расположение раковин, ванн, душевых кабин и иных сантехнических изделий. На планах вся сантехника отображается условно и схематически, из пропорций и размеров, могут быть указаны лишь габариты и места установки, с обозначением подвода горячей и холодной воды, и отводом канализации.

На схемах и планах указывается высота сантехнических магистралей, высота и типы подключения устройств, будь-то раковина, стиральная машина или бойлер. Трубопроводы и точки подключения горячей воды обозначаются красным цветом, а холодной воды – синим.

В отличии от технических планов, сантехника в дизайн-проекте, как правило уже имеет готовое решение с примерами инсталляций, и представлена в композиции с плиткой и другими элементами отделки или декора.

Самый простой дизайнерский проект ванной комнаты уже изначально демонстрирует как должно выглядеть помещение после ремонта. Безусловно на чертежах и планах сантехника будет отображаться всё так же схематично, но при 2D и 3D моделировании, уже можно использовать конкретные модели сантехнических изделий, внедрение которых в визуализацию, максимально достоверно способно передавать их целесообразность и особенности.

Дизайн-проект позволяет заранее оценить совместимость формы умывальника или унитаза с окружающим интерьером и отделкой. Моделирование освещения и смена ракурса также многое подскажут при визуализации предметов сантехнического назначения.

Дизайн интерьера квартир

«Мокрые зоны» в сантехническом проекте и их особенности

“Мокрые» зоны” – это условное название помещений с подводом воды или наличием канализации Примеры сантехнических мокрых зон: кухня, ванная, совмещенный санузел, туалет, душевая и даже коридор, если в нем установлен подвод воды.

Важная особенность мокрых зон – обязательная гидроизоляция. Помещения в которых присутствует опасность затопления водой или канализационными стоками, необходимо в обязательном порядке оборудовать гидроизоляцией. При нанесении гидроизоляции составляется акт сдачи-приемки выполненных работ, подтверждающих её наличие и установку с соблюдением всех строительных норм и технологий.

При ремонте и перепланировке не допускается смещение мокрых зон и их непосредственное расположение над жилыми комнатами нижних этажей.

Все туалеты или санитарные узлы с унитазом следует оборудовать входом из коридора или из нежилого помещения. Запрещено располагать унитаз непосредственно вблизи жилой комнаты, непосредственно примыкающей к санузлу, по гигиеническим соображениям и санитарно-эпидемиологическим нормам, кроме двери, необходимо отделение пространством через нежилое помещение.

При выходе из мокрой зоны ванной комнаты или санузла, обязательно присутствие переливного порога высотой 1,5 – 2 см.

Что можно делать с мокрой зоной при необходимости масштабных изменений?

Объединять ванную комнату и туалет в совмещенный санузел.
Разделять санузел перегородкой отделяя визуально или физически унитаз и душевую кабину.
Присоединять к санузлу нежилые помещения, например, часть прилегающего коридора, ниши или кладовки.
Увеличивать площадь санузла за счет кухни (в случае расположения на первом этаже жилого дома, или при отсутствии жилых помещений на нижних ярусах, такое объединение допустимо).

Что нельзя делать при изменениях мокрых зон?

Смещать расположение мокрых зон относительно нижерасположенных в квартирном доме.
Объединять жилое помещение и мокрые зоны.
Устанавливать санузел в жилой зоне.

Разработка плана сантехники

Выбор и размещение сантехнического оборудования

Выбор готовых сантехнических изделий и устройств бесспорно остается за клиентом, но у опытного дизайнера, знающего тенденции рынка и проверенные на практике предпочтения, всегда присутствует возможность профессиональной компетенции. Размещение в соответствии с определенными параметрами (размеры, формы, материалы, цвет и т.п.) сантехнических конструкций и изделий при компьютерном моделировании, позволяет без значительных трудозатрат определять эргономичность, функционал и эстетику интерьера кухни или ванной комнаты.

Именно поэтому план сантехники позволяет определиться заранее с выбором производителей, материалов и технологий ремонта, что в конечном итоге экономит средства заказчиков, не израсходованные на покупку лишних материалов или переделку не соответствующих параметрам и критериям инсталляций. Несмотря на то, что плитку, клей и другие отделочные материалы всегда берут с определенным запасом, при подготовке дизайн-проекта можно оптимизировать, а в дальнейшем, еще и контролировать использование ресурсов.

В дизайн-проекте заказчик получает посчитанную и согласованную смету, объемы и количество строительных материалов, оптимальные и согласованные решения по всем стадиям ремонта, и самое впечатляющее, это визуализация конечного результата ремонта.

пример проекта — Дизайн интерьера квартир и домов в Ижевске

3д визуализации

View the embedded image gallery online at:
https://arvi-studio. ru/dizain-interierov/primer-proekta#sigProId272c06c0d7

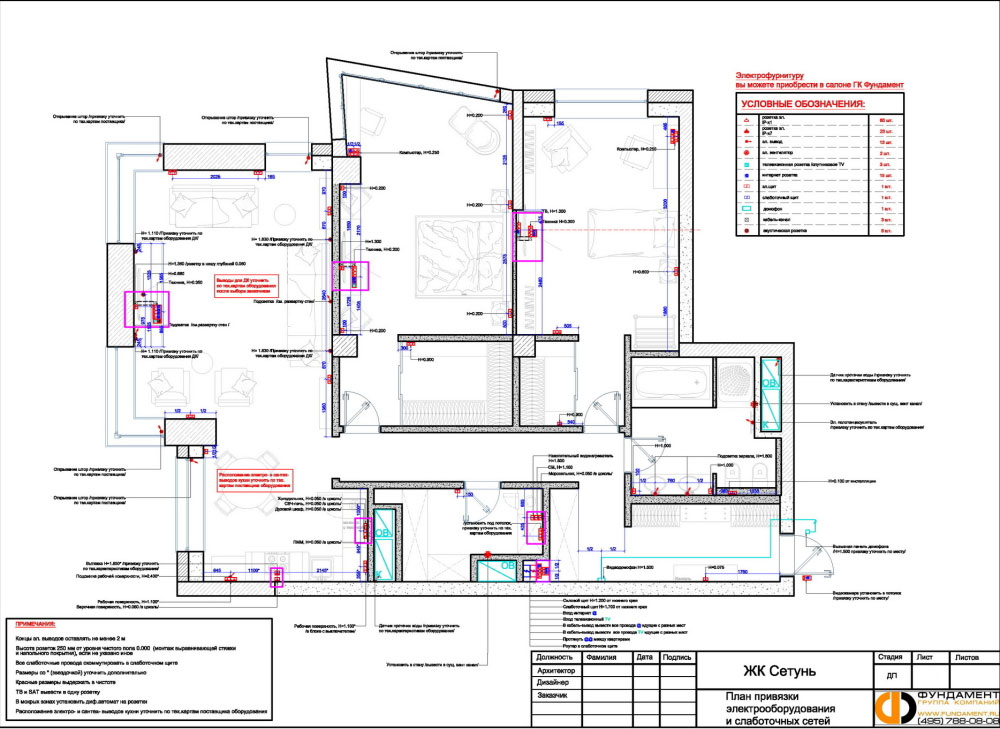

Планы и другие чертежи

View the embedded image gallery online at:
https://arvi-studio.ru/dizain-interierov/primer-proekta#sigProId435bc43156

Подборки сантехники и светильников

View the embedded image gallery online at:
https://arvi-studio. ru/dizain-interierov/primer-proekta#sigProIded61689ec2

Итого дизайн-проект составил 85 листов: 33 визуализации помещений, 31 лист подробных чертежей, подобраны все материалы по проекту, сантехника и светильники.

Можно смело начинать ремонт и закупать все необходимые материалы!

Подробнее о составе проекта:

1. Эскизный проект
• План помещения до реконструкции
• Определение стиля, концепции, зонирование. Обсуждение напольных, настенных и потолочных покрытий, сантехники, мебели.

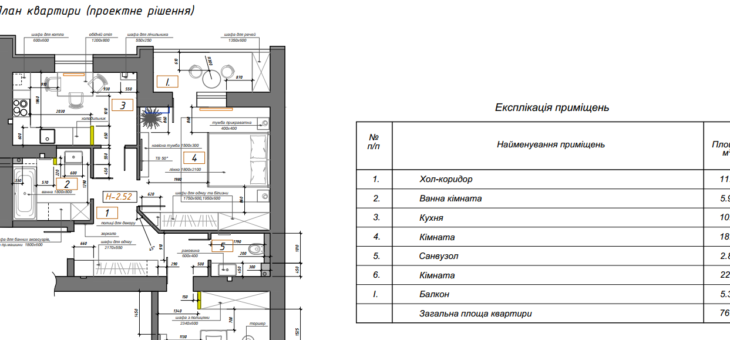

• Варианты планировочных решений с расстановкой мебели и сантехоборудования Согласование и доработка выбранного варианта перепланировки с расстановкой мебели (масштабно, библиотечные элементы, без прорисовки) и сантехоборудования (без привязок выпусков).
• Согласование и доработка выбранного варианта перепланировки с расстановкой мебели (масштабно, библиотечные элементы, без прорисовки) и сантехоборудования (без привязок выпусков).

2. Рабочий проект (ТИП БАЗОВЫЙ)
• Экспликация
• План демонтажа перегородок и конструкций

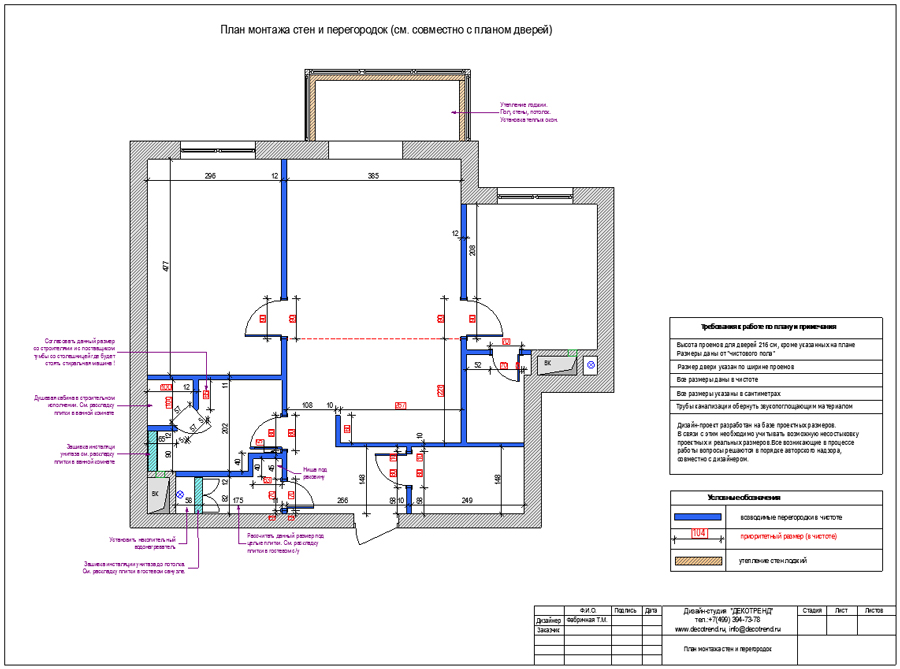

• План возводимых перегородок

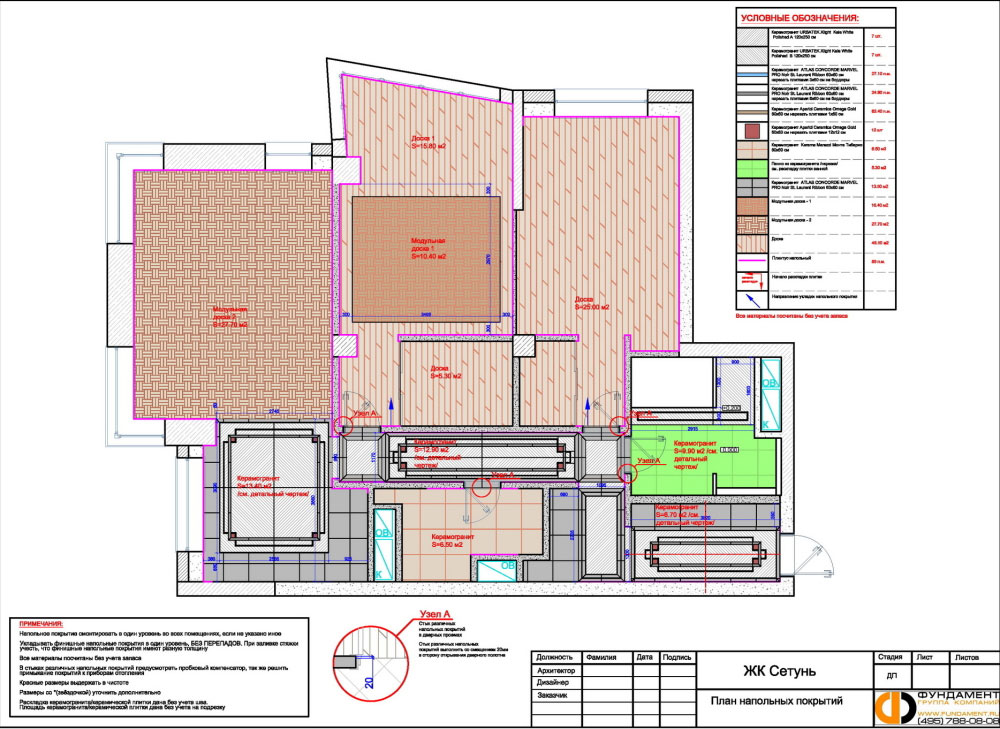

• План полов с указанием типа напольных покрытий
• План потолка с отметками уровней
• План потолка с размерами
• Разрезы по потолку(при необходимости, в местах сложных сочетаний разных типов потолков )
• План потолка с типами используемых материалов
• План дверей, схема открывания

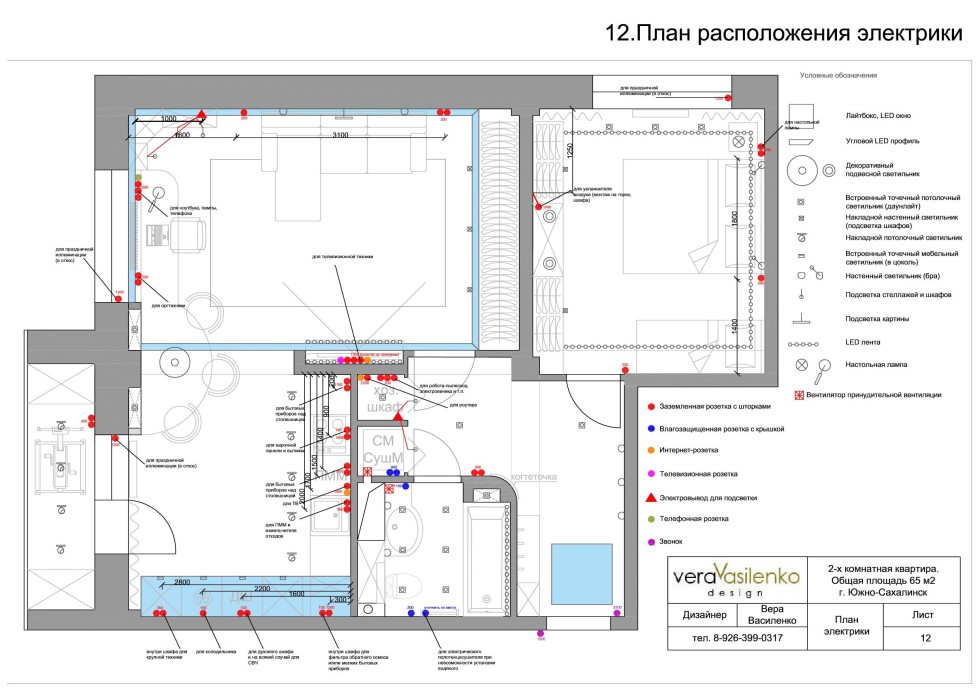

• План световых приборов, план световых приборов с привязкой по стенам

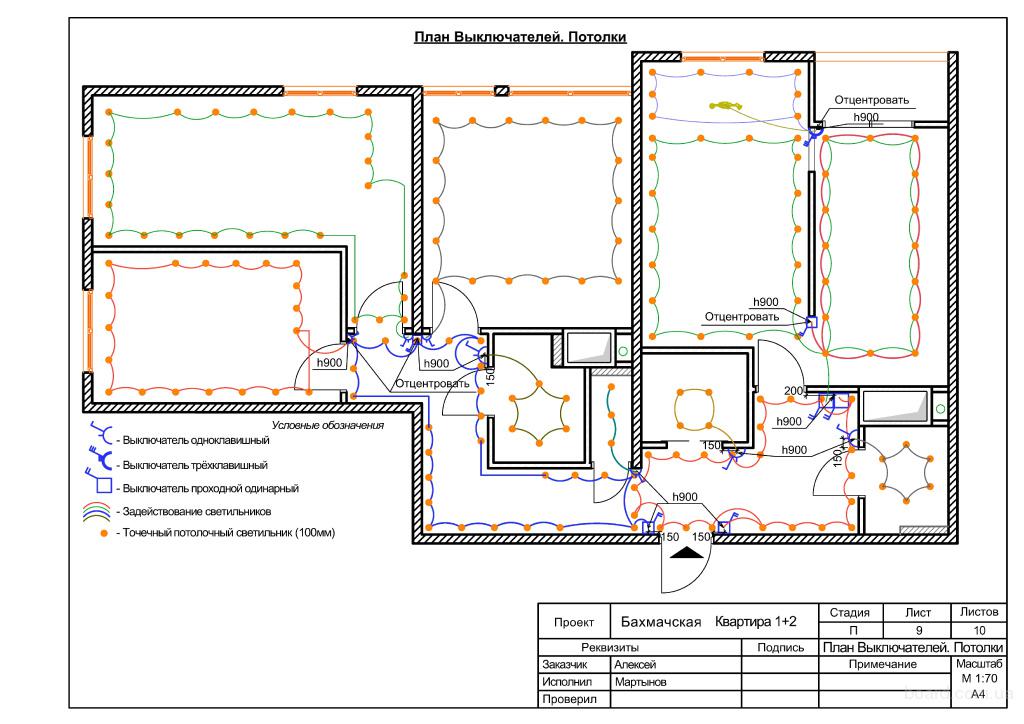

• План расположения выключателей по помещениям с привязкой по стенам

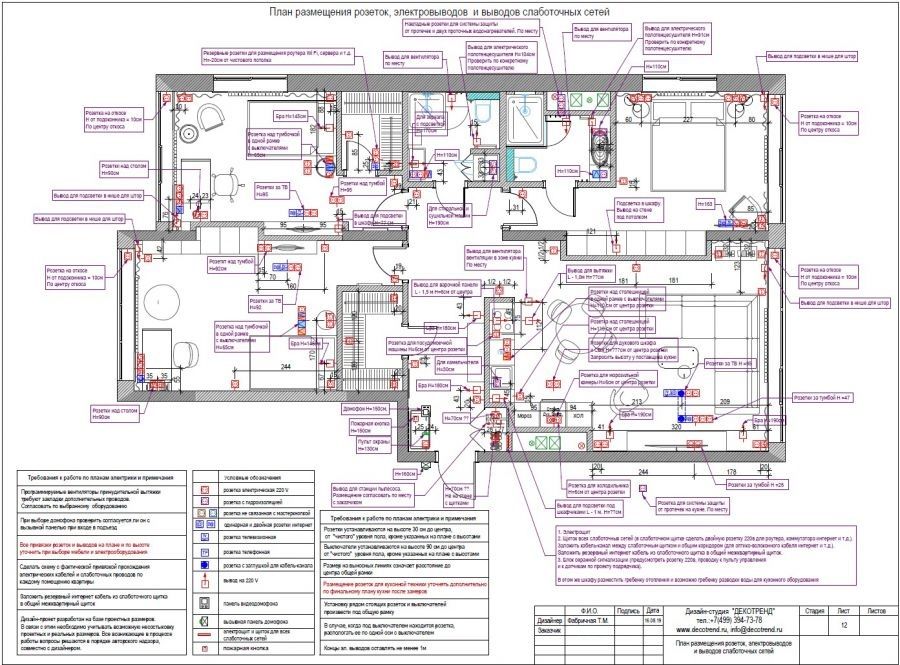

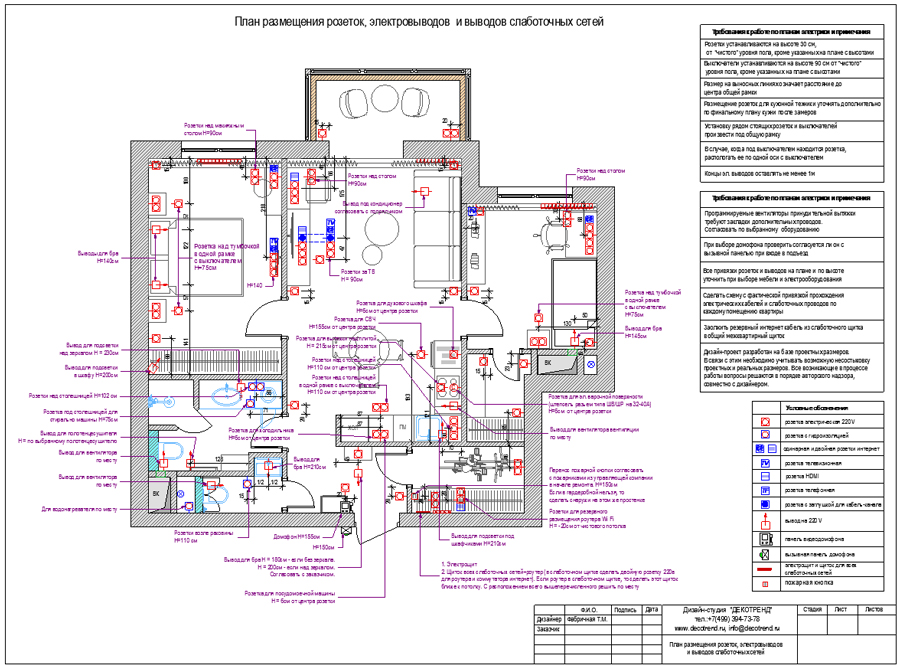

• План расположения розеток по помещениям с привязкой по стенам
• План привязок выключателей к осветительным приборам
• План с рекомендуемыми габаритными размерами мебели
• План с рекомендуемыми размерами сантехники
• План отделки стен с указанием типа отделочных материалов

2.1 Рабочий проект (ТИП ОПТИМАЛЬНЫЙ)
• План развертки стен с указанием номеров стен для создания подробной развертки.

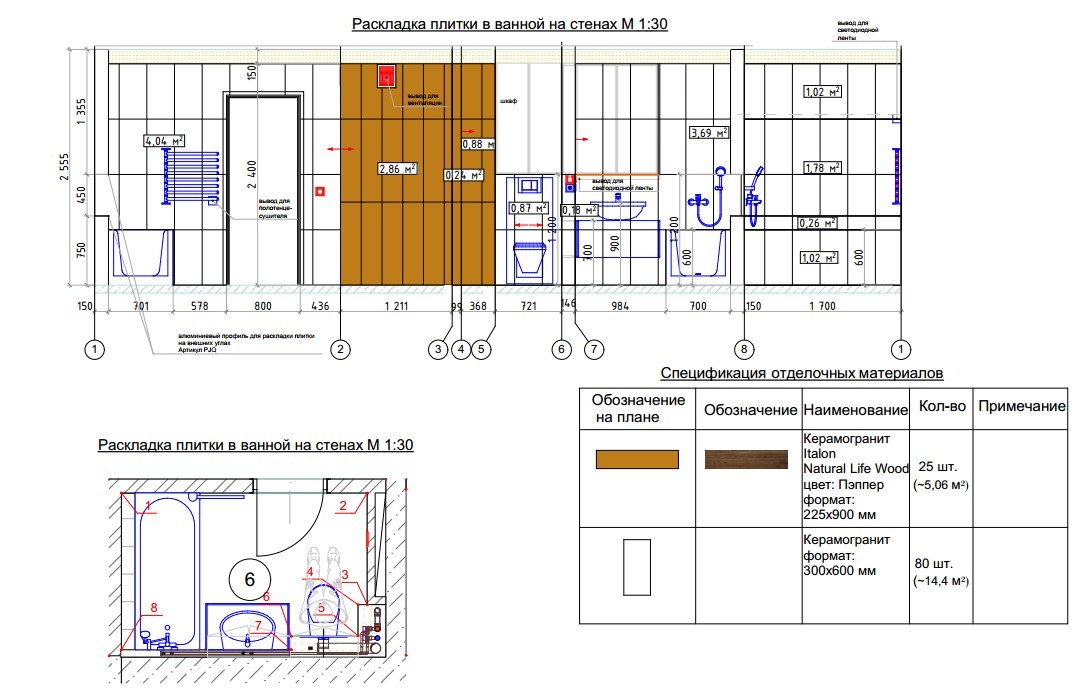

• Развертка стен важных помещений (санузлы, ванные, другие помещения со сложной структурой стен)
• Раскладка плитки по полу (в помещениях, где используется плитка)
• Планы отделки стен, потолков, полов (включая цветовые решения и используемые материалы)
• Планы подборки светильников и сантехники, с указанием габаритов, изображений и примерных цен.
• Визуализации помещений (объемно-пространственное изображение (визуализация) на основе библиотечных текстур поверхностей, библиотечных моделей мебели и аксессуаров. Модели отражают общую концепцию стиля помещений и могут не являться существующими объектами, но выполняются максимально приближенно к товарам, которые возможно приобрести. Выполняется не более 4-х кадров на одно помещение с разных углов помещения.

2.2 Рабочий проект (ТИП ПРЕМИУМ)
• Подбор мебели по проекту в салонах и интернет магазинах
• Ночная визуализация интерьера

Подробнее о проектах на дизайн комнат и любых помещений:

1.

Комплектация проекта дизайна интерьеров.

Каждый дизайн проект комплектуется полным набором чертежей для удобства понимания клиента и строительной бригады. При оформлении используются технические обозначения , которые позволяют быстро понять как правильно реализовать дизайн гостиной или других комнат. Все объекты в проекте имеют реальный масштаб согласно всему проекту и обозначаются размерными линиями. Сложные элементы при дизайне квартиры мы стараемся выносить в отдельные чертежи для удобства изучения их в большем масштабе. При использовании 3д изображений в проекте как правило бывает намного меньше вопросов при производстве строительных работ на объекте , а так же самим клиентам удобнее понять объем проектируемого помещения.

2. Исполнение строительных чертежей в дизайне дома или квартиры.

Чертежи нашей дизайн студии всегда отличаются превосходным качеством и проработкой. При выполнении проектирования каждый чертеж несколько раз перепроверяется и при необходимости дополняется дополнительной информацией (такой как дополнительные разрезы, специализированные развертки помещений, размеры по мебели и прочее). В итоге при завершении проекта мы выдаем клиенту подробные чертежи будущего ремонта квартиры или другого объекта, которые полностью понятны даже клиентам без строительного образования. Наш бригадир всегда участвует в проектировании помещений и при завершении проекта он , как правило , уже несколько раз изучает проект и если у него возникают вопросы , мы вносим дополнительную информацию в набор чертежей для того чтобы проект имел высокое качество проработки.

3. Дизайн комнат в 3д (визуализация интерьера).

Мы настоятельно рекомендуем каждому клиенту заказывать проект, включающий в себя 3д визуализации дизайна интерьеров. Это отличная возможность побывать внутри помещения еще до проведения строительных работ и понять весь его функционал и удобство использования. И конечно же только в объемной визуализации можно увидеть всю красоту сочетания материалов разных поверхностей и понять какая же мебель требуется для реализации подобного интерьера. Наши дизайнеры подробно прорабатывают каждый уголок помещения, чтобы придать ему максимальную реальность. Все что разрабатывается объемной визуализации подробнейшим образом отражается в чертежах с конкретными размерами и маркировкой элементов (например плитка или обои) . Используемая в 3д мебель максимально соответствует продаваемой в магазинах мебели и мы сразу подбираем цветовую гамму для всей мебели в интерьере квартиры.

фото и примеры работ специалистов по ременту Профи

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Мария Бакутина

Кухня в современном стиле

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Мария Бакутина

Брутальный санузел

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Мария Бакутина

Мужской санузел

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Мария Бакутина

Мужской санузел в проекте 3х комнатной квартиры

https://profi. ru/documents/terms-of-use/

Проектирование и дизайн

Анна Бутова

Проект 2015 года

https://profi.ru/documents/terms-of-use/

Ремонт квартир

Дмитрий Кирюшкин

Разводка сантехники полипропиленом

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Екатерина Судакова

Сочный санузел

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Ольга Яковличева

Мастер спальня

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Екатерина Костырина

Санузел 6,6 кв.м. Двухкомнатная квартира в ЖК «Дом на Беговой», 56 кв.м. Проект реализован

https://profi. ru/documents/terms-of-use/

Дизайн интерьера

Елена Полухина

Дизайн комнаты. Шкаф-кровать

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Елена Полухина

Дизайн кухни

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Илья Дубинский

Дизайн-проект интерьера квартира 240 кв.м. ЖК «Литератор»

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Светлана Комарова

Дизайн-проект ванной комнаты 3 кв.м

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Александр Шестаков

Ремработы по обустройству санузла

https://profi. ru/documents/terms-of-use/

Проектирование и дизайн

Алина Афанасьева

Дизайн-проект санузла

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Наталья Астахова

Ванная комната. реализованный проект. Москва.

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Наталья Астахова

Ванная комната

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Елена Полухина

Дизайн кухни гостиной

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Татьяна Криволапова

Дом в Чехове

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Татьяна Криволапова

Дом в Чехове

https://profi. ru/documents/terms-of-use/

Проектирование и дизайн

ООО «Дорс»

Фрагмент санузла, реализованный проект

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Лейла Шашкова

Дизайн-проект однокомнатной квартиры, схема расстановки мебели

https://profi.ru/documents/terms-of-use/

Благоустройство территории

Татьяна Патрикеева

Дизайн-проект однокомнатной квартиры

https://profi.ru/documents/terms-of-use/

Благоустройство территории

Татьяна Патрикеева

Дизайн интерьера однокомнатной квартиры

https://profi.ru/documents/terms-of-use/

Благоустройство территории

Татьяна Патрикеева

Дизайн-проект однокомнатной квартиры

https://profi. ru/documents/terms-of-use/

Благоустройство территории

Татьяна Патрикеева

СПА-зона в деревянном доме в марокканском стиле

https://profi.ru/documents/terms-of-use/

Благоустройство территории

Татьяна Патрикеева

Дизайн проект кухни в стиле арт-деко

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Евгения Разуваева

Схема перегородок, расстановки мебели и сантехнического оборудования

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Евгения Разуваева

Схема расстановки мебели и оборудования

https://profi.ru/documents/terms-of-use/

Дизайн интерьера

Евгения Разуваева

Техническая часть проекта. Санузел в стиле Прованс

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Екатерина Матвеева

Развертка санузла. Реализованный проект. Москва

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Сергей Москаленко

завершенный объект

https://profi.ru/documents/terms-of-use/

Схема расстановки сантехнического оборудования

Мария Бердникова

Ванная комната. ЖК «Зеленые аллеи»

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Александра Созинова

Визуализация к проекту коттеджа с отсылками к стилю Bauhaus. Архитектурный проект и интерьер делала я!)

https://profi. ru/documents/terms-of-use/

Дизайн интерьера

Ольга Тумаш

План с расстановкой мебели, дом площадью 300 кв.м

https://profi.ru/documents/terms-of-use/

Комплексный ремонт

Илья Дружинин

Рабочие чертежи к дизайн-проекту квартиры в Москве

https://profi.ru/documents/terms-of-use/

Комплексный ремонт

Илья Дружинин

Рабочие чертежи к дизайн-проекту квартиры в Москве

https://profi.ru/documents/terms-of-use/

Комплексный ремонт

Илья Дружинин

Рабочие чертежи к дизайн-проекту квартиры в Москве

https://profi.ru/documents/terms-of-use/

Проектирование и дизайн

Марианна Меркулова

Разработка интерьеров экстра-класса в центре Москвы

https://profi. ru/documents/terms-of-use/

Дизайн интерьера

Ольга Чуркина

Пример рабочей документации (развертка стен с раскладкой плитки в ванной комнате)

Заработайте на том,

что делаете лучше всехСтать профи

Как разработать дизайн-проект? Что обязательно необходимо учесть? в 2022 году

Можно ли разработать дизайн-проект самостоятельно? Из каких разделов он состоит? Что отмечают на чертежах? Потратьте несколько минут и получите ответы на эти и другие вопросы.

Для чего нужен дизайн-проект?

Дизайн-проект — это документ, определяющий, где будут находиться розетки и сантехника, как разместится мебель, какого цвета обои и краску выбирать. На его основе рассчитывается количество всех материалов и формируется смета. Если подойти к делу ответственно, сокращается вероятность что-либо забыть, разместить мойку рядом с плитой или закрыть розетки плинтусами.

Результат — десятки чертежей, учитывающих привычки, образ жизни собственника квартиры, количество проживающих и даже их возраст.

Предварительный этап

Прежде чем брать миллиметровую бумагу и наносить план квартиры, необходимо ответить на ряд вопросов:

Вы проводите вечера в узком кругу или предполагаются частые визиты гостей? От этого зависит выбор мебели и ее размещение.
Есть ли у членов семьи увлечения и хобби? Будет ли обустраиваться для них отдельное место? Например, для хранения лыж или установки швейной машинки.
Есть ли в семье дети? Требуются ли им места для игр, учебные столы? Как отдыхает старшее поколение? За общим столом или каждый в собственном кресле?
Какая мебель нужна? Сколько требуется секций хранения?
Есть ли предметы, которые вы хотите выделить и подчеркнуть, например, панорамные окна с красивым пейзажем за ними?
Где хранятся бытовые вещи, пылесосы, ведра, тазики, веники?

После ответов на эти вопросы можно переходить к разработке дизайн-проекта.

С чего начинать?

Первый этап — обмер всех помещений. Делают его предельно точно. Ошибка в несколько сантиметров — и диван не встанет на отведенное ему место, а шнур торшера не достанет до розетки.

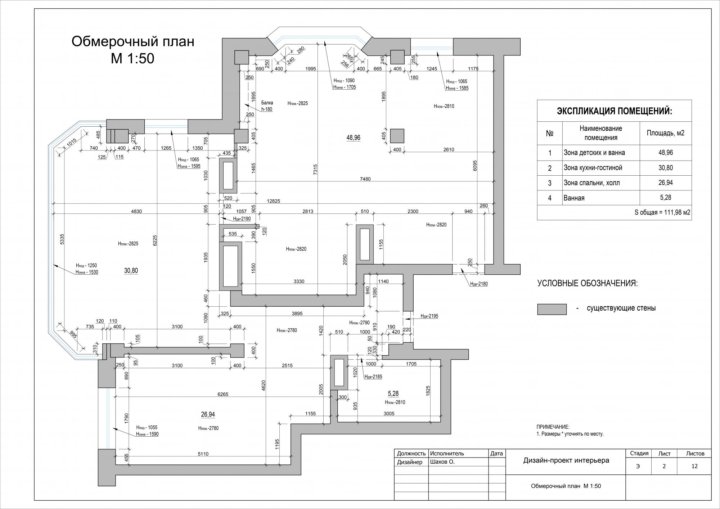

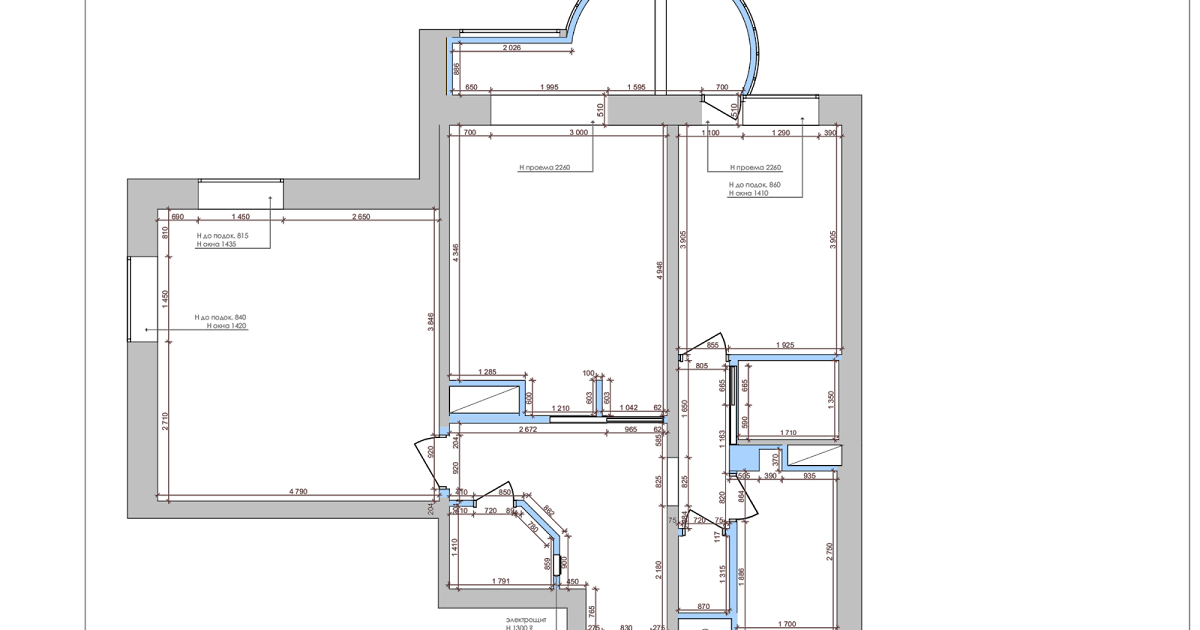

Затем составляется обмерочный план. Можно воспользоваться старой доброй миллиметровой бумагой и вспомнить, что такое масштаб, или усовершенствовать навыки работы на компьютере. Специализированных программ, предназначенных и для профессиональных дизайнеров, и для любителей, достаточно.

Комплексный ремонт квартир под ключ

Всё включено
В стоимость ремонта входит всё: работы, материалы, документы.
Без вашего участия
После согласования проекта мы беспокоим хозяев только при сдаче ремонта.
Цена известна заранее
Стоимость ремонта фиксируется в договоре.
Фиксированный срок ремонта
Ремонт квартиры под ключ за 3,5 месяца. Срок закреплен в договоре.

Подробнее о Сделано

План квартиры рисуется с учетом внутренних и внешних размеров, толщины простенков и наружных стен. Зачем нужны эти параметры? От них зависит вид дверей, тип дверных и оконных блоков.

Потом на плане «расставляется» мебель и сантехника с привязкой. Учитывается, где будут проходить трубы, чтобы не было пересечений. Особого внимания заслуживают перегородки. Одним цветом обозначаются те, что надлежит снести или видоизменить. Другим — те, что остаются в первозданном виде. Каждая запланированная переделка сопровождается сноской, что надлежит убрать или добавить.

Важный момент! Наружные стены в квартире убирать нельзя. Если специальная комиссия решит, что вы ослабили конструкцию здания, ждет немалый штраф и приведение стен в первоначальное состояние. Внутренние перегородки можно менять, переносить с учетом действующих строительных нормативов. Все переделки обязательно регистрируются в БТИ.

Разработка плана полов и потолка

Если все нюансы, связанные с интерьером, проработаны, можно переключиться на пол и потолок. В первом случае в соответствии с зонами (обеденная, игровая, санузел) определяется покрытие: плитка, ламинат, линолеум, ковролин. Это позволяет разделить помещения визуально даже без дополнительных перегородок, шкафов, ширм.

Для плитки указывается конкретный размер, направление раскладки, цвет. Это поможет не только создать гармоничный интерьер, но и сэкономить при покупке. Не будет необходимости покупать лишние метры и переплачивать.

Потолки. Они могут быть разноуровневыми, с дополнительной подсветкой, гофрированием, лепниной, декоративными карнизами. Все это отмечается на плане. Не менее важно отразить, где будут находиться светильники, какие материалы планируется использовать и их количество.

Планы и схемы электрики

На этом этапе исходят из того, какие источники освещения будут размещаться в комнатах, на кухне, санузлах. Потом определяются точки их подключения. Не стоит забывать и про розетки для бытовых приборов. Каждая подписывается: силовая, обычная, телефонная и т. д. Для выключателей указывается количество клавиш.

Дополнительно обозначается, на какой высоте каждый из них устанавливается. Учитывается привязка к мебели, дверным проемам, бытовой технике (телевизорам, аудиосистемам, холодильникам). Если в комнату ведут несколько дверей, возможно, имеет смысл подумать о дублирующих выключателях, чтобы не идти в темноте через все помещение.

Планы сантехники

Этот этап относится к кухне и санузлам. Важно определить места размещения унитазов, раковин, ванн, труб, стояков, перекрывающих кранов. Дополнительно отмечаются розетки, в какую сторону открываются двери. Нельзя забывать, что между мойкой и плитой на кухне — не менее 40 см.

Вам нужен ремонт?

Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам

Узнать стоимость ремонта

Разверстка стен

Этот этап выполняется для каждого помещения, включая коридоры, гардеробные, санузлы. Каждой стене присваивается порядковый номер. Маркировка начинается от двери по часовой стрелке.

Можно рисовать руками или воспользоваться специальным программным обеспечением. Для каждой двери отмечаются оконные и дверные проемы, предметы декора, наличие бытовой техники, розетки, выключатели и т д. Важно сопоставлять взаимное расположение всех предметов, чтобы не получилось, что шкаф закрывает окна, а розетка находится за полками.

Определяется покрытие для каждой стены: плитка, обои, штукатурка. Фиксируются все декоративные элементы, лепнина, карнизы, молдинги.

Смета

Если разверстка стен, планы полов, сантехники и потолка готовы, можно переходить к составлению сметы. Подсчитывается количество:

банок краски, штукатурки и шпатлевки;
упаковок клея и плитки;
рулонов обоев;
квадратных метров ламината и линолеума;
метров плинтуса, карнизов, кабеля, проводов;
розеток, выключателей.

Дополнительно в смету включаются расходы на дверные и оконные блоки, доставку стройматериалов, вывоз мусора и прочие работы. Только после этого можно считать, что дизайн-проект готов к работе.

Важное дополнение! При помощи компьютерных программ можно создать цветные визуализации квартиры. Но нельзя забывать, что цвет на экране может быть ярче, чем он есть на самом деле.

Заключение

Составление дизайн-проекта требует много времени и сил. Работать над ним можно самостоятельно, а можно поступить проще и сразу обратиться к профессионалам за услугой капитального ремонта под ключ. Штатный дизайнер разработает дизайн-проект, а мастера узкой специализации выполнят все ремонтные работы точно в срок. Все, что потребуется от вас — выбрать дизайн и назначить дату новоселья. Всю организацию ремонта: от закупки материалов до вывоза строительного мусора и чистовой уборки после работ, — компания возьмет на себя.

Как выглядит дизайн-проект дизайн-студии SUNDIS

	1.ВЕДОМОСТЬ ЧЕРТЕЖЕЙ В содержании указан пронумерованный список планов и визуализаций помещений.
	2. ПЛАН РАССТАНОВКИ МЕБЕЛИ Планировка расположения мебели – начальный этап проекта, от которого зависит функциональность и зонирование помещения. Определяет интерьерное и конструктивное решение, форму потолков, месторасположение техники и электрооборудования.
	3. ОБМЕРНЫЙ ПЛАН Представляет собой вид сверху на помещение, с соблюдением уменьшенного масштаба. Выполняется с учетом конструктивных особенностей и точных размеров между такими элементами, как оконный и дверной проем, коммуникации, ниши и др. Обмерный план содержит информацию о высоте потолков и балок, которая понадобиться для более детальной разработки.
	4. ПЛАН СНОСИМЫХ ПЕРЕГОРОДОК Составляется при перепланировке помещения, со сносом перегородок и переделкой проемов. Данный план требует обязательного согласования с отделом архитектуры.
	5. ПЛАН ВОЗВОДИМЫХ ПЕРЕГОРОДОК Создается при переделке помещений или для квартир-студий со свободной планировкой. Содержит подробные размеры всех комнат, впоследствии дополняется разрезами и развертками.
	6. РАЗВЕРТКИ СТЕН, РАЗРЕЗЫ Проекция стены дает возможность показать ниши, встроенные объекты, осветительные приборы, декоративные элементы и материал покрытия стен которые невозможно обозначить на плане.

	7. ПЛАН ПОТОЛКОВ План показывает наличие конструктивных многоуровневых элементов на плоскости и перепадов между ними. Если потолок имеет сложную конфигурацию, разрабатывается дополнительный чертеж с разбивкой по сетке. Помимо этого, в плане содержится информация о типе используемого материала (гипсокартон, натяжной потолок, деревянные балки и т.д.), а также о размерах, радиусах и привязках.

	8. ПЛАНЫ РАЗМЕЩЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ И ЭЛЕКТРИКИ Содержит наглядную информацию о том, какой выключатель что включит, что важно для многоуровневого освещения. План состоит из двух чертежей, содержащих группу приборов и привязку. Количество розеток и выключателей указано в дополнительной ведомости.
	9. ПЛАН РАЗМЕЩЕНИЯ РОЗЕТОК И ТЕПЛОГО ПОЛА Выполняется для точной информации о количестве розеток и местоположении точек интернета и телевидения. План теплого пола указывает размеры, площадь покрытия и размещения датчиков.
	10. ПЛАН РАЗМЕЩЕНИЯ САНТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ План показывает размещение сантехнического оборудования для санузла, водонагревателей, встраиваемого оборудования и бытовых приборов в санузле и на кухне. Чертеж содержит схему подвода сливных труб от стояка до приборов, чтобы сантехник смог понять принципы монтажа системы. Сантехник должен иметь чёткое понимание о том, где сливную трубу нужно заштробить в перегородку, а где допускается её монтаж по стене без штробления.
	11. ПЛАНЫ НАПОЛЬНЫХ ПОКРЫТИЙ Из этого плана можно узнать о типе материала покрытия для пола для каждой из комнат, линии стыков и перепады по высоте при наличии подиума. Указывается площадь каждого из материалов.
	12. ВЕДОМОСТЬ ОТДЕЛКИ СТЕН В ведомости указаны площадь стен и вид отделки, что позволяет быстро посчитать смету.
	13. ВЕДОМОСТЬ НАПОЛЬНЫХ ПОКРЫТИЙ Перечисляет все типы покрытий для пола, с обозначением площади и наименования. Также включает информацию по плинтусу.
	14. ВЕДОМОСТЬ ПО ПОТОЛКАМ Содержит данные о типе покрытия и габаритов потолка в каждой из комнат.
	15. ВЕДОМОСТЬ ПО КОЛИЧЕСТВУ РОЗЕТОК И ВЫКЛЮЧАТЕЛЕЙ Дает информацию о необходимом количестве розеток и выключателей.
	16. РАСКЛАДКА ПЛИТКИ В САНУЗЛАХ С ПРИВЯЗКОЙ, УКАЗАНИЕМ НАПРАВЛЕНИЯ РАСКЛАДКИ И КОЛИЧЕСТВА Составляется с привязкой, указывается направление привязки и количество и наименование штучного материала.

	17. ВИЗУАЛИЗАЦИЯ ОБЪЕКТОВ — ЦВЕТНЫЕ, КАЧЕСТВЕННЫЕ 3-D ЭСКИЗЫ ВСЕХ ПОМЕЩЕНИЙ Цветные объемные картинки помещений дают возможность визуально увидеть проект, схожий с реальным изображением.

ᐉ Заказать Дизайн проект «VR»

О компании Контакты

+7 (495) 120-35-39

независимо от метража

2 500 ₽/м²

В подарок при заказе ремонта “под ключ”

3 500 ₽/м²

Обмерный план
План расстановки мебели
План демонтажа
План монтажа
План освещения
План отделки стен
План напольных покрытий
План потолков
Обмерный план
Планировочное решение
Рабочие чертежи (более 25 шт. )
Развертки стен
Чертежи корпусной мебели
3D-визуцализация
Ведомость материалов
Обмерный план
Планировочное решение
Рабочие чертежи (более 25 шт.)
Развертки стен
Чертежи корпусной мебели
3D-визуцализация
Ведомость материалов
VR-визуализация

Экспресс дизайн-проект

Дизайн-проект «VR» – идеальное решение для тех, кто хочет максимально реалистично ощущить эффект присутствия в интерьере своего будущего реомнта с помощью VR-визуализации.

Заказать экспресс проект

Главная
Дизайн интерьера
ДИЗАЙН-ПРОЕКТ «VR»

3500 ₽/м²

или

В ПОДАРОК

при заказе ремонта под ключ

Выбирая дизайн-проект «VR», вы получаете:

Планировочное решение

Мы предлагаем несколько вариантов планировочных решений с учетом всех ваших пожеланий.

Рабочие чертеж

До 25 подробных рабочих чертежей для реализации дизайна

Эскизная визуализация

Всех помещений в разных ракурсах.

Ведомость чистовых материалов

Позволяет получить информацию о стоимости материалов еще до начала ремонта.

Подбор мебели

Наши дизайнеры помогают подобрать мебель, которая идеально впишется в ваш интерьер.

Авторский надзор (при заказе ремонта под ключ)

Гарантирует реализацию дизайн-проекта именно в том виде, в каком он был задуман и спроектирован.

Состав дизайн-проекта

Выезд дизайнера на обмер

Производит точные расчеты во всех помещениях. Анализирует особенности и ваши пожелания на предмет возможности реализации. Особое внимание уделяется мелочам, которые в дальнейшем помогают максимально точно разработать рабочую документацию.

Обмерный план

Дает возможность получить точную информацию об объекте. Правильно составленный обмерный план позволяет избежать ошибок при создании новых планировочных решений и составления сметной документации.

План расстановки мебели

Позволяет оценить удобство пользования мебелью и сантехникой еще до начала ремонта и принять правильное решение о необходимости перепланировки

План расстановки мебели

План демонтажа

Дает возможность спланировать предстоящий объем демонтажных работ;

План монтажа

Позволяет в процессе ремонта точно установить межкомнатные перегородки;

План заполнения дверных проемов

Правильное расположение и открывание дверей позволяет использовать пространство более эффективно и комфортно

План сантехники

Чертеж на котором указано расположение сантехнического оборудования. Кроме тоже на плане указываются все необходимые выводы горячей и холодной воды, а также канализации.

План теплого пола

С помощью плана теплых домов определяется место прокладки питающего кабеля и место подключения. Позволяет избежать ошибок при установке электротехники на место нагрева пола, а также получить представление об удобстве пользования регуляторами.

План вентиляции и кондиционирования

Располагает системы кондиционирования так, чтобы эффект от их работы был максимальным. Позволяет получить представление об удобстве пользования кондиционером или сплит-системой еще до начала ремонта.

План потолков + разрезы

Позволяет еще до начала ремонта учесть узкие места и предотвратить возможные недостатки, а также предохраняет клиента от вероятности приобретения лишних стройматериалов.

План розеток

Позволяет получить представление о дальнейшем месторасположении техники, а также оценить удобство пользования розетками еще до начала ремонта

План освещения

В процессе разработке плана освещения основная задача дизайнера сделать не только «красивый свет», но в том числе убедиться в достаточной освещенности каждого помещения. Для этого проводятся специальные расчеты.

План отделки

Учитывает все необходимые отделочные материалы, позволяет составить точную сметную документацию. Ускоряет процесс отделочных работ и делает их более предсказуемыми. Предохраняет клиентов от вероятности покупки лишних строительных материалов.

План полов

Показывает точную раскладку элементов напольных покрытий. Правильно составленный план полов позволяет строителям осуществить отделку в точном соответствии как это задумано в проекте.

Развертки стен по санузлам и комнатам

Чертежи с проекцией на плоскость каждой стены и указанием раскладки материалов. Позволяет строителям произвести укладку плитки и других материалов в точном соответствии как это задумано дизайнером.

Развертки кухни и корпусной мебели

Позволяет легко сделать заказ мебели у производителя. Так как на данном плане учтены все нюансы по заложенной в проект мебели.

Пример VR-визуализации

Разработав дизайн интерьера, мы дополнительно создадим подробную VR-визуализацию, чтобы вы могли прогуляться и оценить комфорт и удобство каждого уголка интерьера вашей квартиры.

Нужна консультация специалиста?

Получите бесплатную консультацию по любым вопросам, связанным с ремонтом квартир.

+7 (495) 120-35-39

Наша команда

В нашей команде нет дилетантов — только проверенные опытные профессионалы.

С нами – удобно

Previous Next

Офис – шоу-рум на более чем 10 000 материалов

Не нужно тратить время на посещение множества магазинов, чтобы подобрать отделочные материалы. Прямо у нас в офисе можно увидеть, потрогать и заказать более 10 000 видов материалов для ремонта.

Контакты шоу-рума ⟶

Собственное мебельное производство

Все, что заложено в проект – мы самостоятельно спроектируем и изготовим на собственном мебельном производстве «под ключ».

Previous Next

Авторский надзор

при заказе ремонта под ключ

Авторский надзор гарантирует реализацию дизайн-проекта именно в том виде, в каком он был задуман и спроектирован. Дизайнер контролирует ход реализации проекта и следит за соответствием выполняемых работ заложенным в проект решениям, вносит необходимые корректировки для обеспечения первоклассного результата.

Авторский надзор позволяет избежать:

Простоев срыва сроков ремонта
Некачественного выполнения ответственных этапов
Перерасхода строительных и отделочных материалов
Удорожания всего проекта
Несоответствия дизайн-проекта фактическому результату

Как мы работаем

1 Планирование

1. Планирование

Выявление потребностей клиента, составление технического задания на разработку дизайна.

Подписание Договора на дизайн проект
Знакомство с дизайнером
Замер и фотосъемка объекта
Обсуждение с дизайнером пожеланий к будущему интерьеру

2 Разработка планировочного решения

2. Разработка планировочного решения

Мы предлагаем сразу 3 варианта планировочных решений, разработанных с учетом всех пожеланий клиента, но не ограничиваем только ими. Можно внести правки или совместить решения из разных вариантов.

Даем экспертное заключение о законности перепланировки

3 Визуализации и рабочая документация

3. Визуализации и рабочая документация

В процессе разработки проекта мы подготовим 3D-визуализацию всех помещений в нескольких ракурсах и разработаем подробную рабочую документацию, составим ведомость чистовых материалов и мебели с указанием мест, где их можно купить.

3D-визуализация всех помещений в нескольких ракурсах
Подробная рабочая документация
Ведомость чистовых материалов и мебели

4 Расчет затрат на ремонт

4. Расчет затрат на ремонт

По завершению разработки дизайн проекта мы считаем все затраты на предстоящий ремонт, а также разрабатываем график производства работ и платежей. Это позволяет спланировать предстоящие затраты и избежать неожиданных переплат.

Точный расчет всех затрат
График производства работ
График предстоящих платежей

Нужна консультация специалиста?

Получите бесплатную консультацию по любым вопросам, связанным с ремонтом квартир.

+7 (495) 120-35-39

Достижения

Ежедневный рост и развитие, помогли нам выйти на новый уровень качества предоставляемых услуг. В процессе работы нам удалось получить престижные премии в нашей отрасли.

Получение таких премий как «Лучшее предприятие отрасли 2020 г.», «Best of Houzz service» и «Best of Houzz design». Подобные премии являются своеобразным подтверждением знака качества. И присуждаются в мировом масштабе, что только усилило наше желание развиваться и повышать качество предоставляемых услуг. А также вести честный и открытый бизнес!

Previous Next

Отзывы наших клиентов

Алексей

3 комнатная квартира

Сергей

2 комнатная квартира

Антон

ЖК Life Ботанический сад

Светлана

Бибиревская

Другие варианты дизайн-проектов

Экспресс

Решение для тех, кто хочет быстро начать ремонт. В этом проекте также как и в остальных максимально детально прорабатоны чертежи, но визуализация выполняется в эскизном формате.

Подробнее ⟶

Оптимальный

Лучшее решение для комфортного ремонта. В этом проекте качественно проработаны все детали, визуальная часть высокого качества, а также учтен подбор материалов и мебели.

Подробнее ⟶

Ваше имя

Ваше телефон

Отправляя данную форму вы подтверждаете согласие с обработкой персональных данных и политикой конфиденциальности.

Удобнее позвонить?

+7 (495) 120-35-39

Ваше имя

Ваш e-mail

Квартира

Таунхаус

Магазин

Коттедж

Ресторан

Александр Руководитель проектов

В штате нашей компании есть узкопрофильные мастера, дизайнеры и технические специалисты, которые специлизируются на контретном типе объектов. Такой кадровый состав позволяет нам выполнять объекты различной сложности на высоком профессиональном уровне.

Как создать жилой план сантехники | Планы сантехники и трубопроводов | Чертеж сантехники дома

HelpDesk

Планируя строительство или составляя план здания, вы учли особенности сантехники и трубопроводов. Вам необходимо составить план, на котором показано расположение и подключение труб, расположение сантехнического оборудования и т. д. Даже в план могут вноситься изменения во время работы, но хорошо выполненный план сантехники и трубопроводов, безусловно, значительно облегчит вашу работу. Решение ConceptDraw Plumbing and Piping Plans позволяет создавать планы сантехники и трубопроводов с использованием официальных символов сантехники. Составление подробного плана сантехники и трубопроводов сэкономит время и деньги. Кроме того, чертеж компоновки сантехники и трубопроводов поможет вам детально рассмотреть проект, что может позволить вам обнаружить вещи, которые, вероятно, были упущены. По крайней мере, это точно сведет к минимуму визиты в магазин сантехники и сэкономит ваши деньги. Четкий, профессионально выглядящий план сантехники и трубопроводов также сделает ваше общение со строительным подрядчиком более продуктивным.

Решение Plumbing and Piping Plans расширяет программное обеспечение ConceptDraw DIAGRAM.2.2 образцами, шаблонами и библиотеками элементов дизайна труб, сантехники и клапанов для разработки систем водоснабжения и сантехники, а также для черчения плана сантехники, плана трубопровода, плана труб из ПВХ, плана труб из ПВХ. План мебели из труб, План расположения сантехники, План этажа сантехники, Планы полутруб, Планы трубогибов.

На этом образце сантехнического чертежа показана система трубопроводов горячего и холодного водоснабжения и удаления отходов на плане этажа дома.
«Сантехнический чертеж, тип технического чертежа, показывает систему трубопроводов для подачи пресной воды в здание и отвода сточных вод, как твердых, так и жидких». [Сантехника чертеж. Википедия]
Пример плана сантехники и трубопроводов «Чертеж сантехники в доме» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

План водопровода и трубопроводов

Используемые растворы

Строительные планы >

Планы этажей

Найдите наши более 100 примеров и 25 шаблонов для проектирования диаграмм, а также 1493 векторных трафарета из 49 библиотек, чтобы начать использовать программное обеспечение для проектирования чертежей зданий. Вы также можете использовать символы из библиотеки Plumbing, создавая планы сантехники с помощью всего 21 объекта, необходимого для такого рода схем, и вы обнаружите, что ConceptDraw DIAGRAM — единственное достаточно хорошее программное обеспечение для вашего бизнеса.

На этом образце плана сантехники и трубопроводов показана система горячего и холодного водоснабжения квартиры, а также система удаления отходов.
Нарисован на основе плана сантехники с сайта Университета штата Пенсильвания. [personal.psu.edu/ student/ k/ z/ kzz5000/ Итоговая презентация групповой работы/ Чертежи/ P101 — План сантехники.jpg]
«» []
Пример схемы водопроводного водоснабжения «План сантехники в квартире» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

План водопровода и трубопроводов

Используемые растворы

Строительные планы >

Планы этажей

На этом образце плана сантехники и трубопроводов показана система горячего и холодного водоснабжения и канализации дома.
«В промышленности трубопровод представляет собой систему труб, используемых для транспортировки жидкостей (жидкостей и газов) из одного места в другое. Инженерная дисциплина проектирования трубопроводов изучает эффективную транспортировку жидкости. …
Сантехника — это система трубопроводов, с которой знакомо большинство людей, поскольку она представляет собой форму транспортировки жидкости, которая используется для обеспечения питьевой водой и топливом их домов и предприятий. Сантехнические трубы также удаляют отходы в виде сточных вод и позволяют выводить сточные газы наружу. В спринклерных системах пожаротушения также используются трубопроводы, по которым может транспортироваться непитьевая или питьевая вода или другие жидкости для пожаротушения». [Трубопроводы. Википедия]
Пример схемы системы водоснабжения и удаления отходов «План сантехники дома» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

План водопровода и трубопроводов

Используемые растворы

Строительные планы >

Планы этажей

Для создания дизайна интерьера, а также плана сантехники и схем сантехнических систем и водоотведения вам понадобится множество различных элементов, векторных символов для этой цели.

План участка — это графическое изображение расположения зданий, парковок, подъездных путей, озеленения и любых других сооружений, являющихся частью проекта застройки.
Используйте символы плана участка для создания собственного ландшафтного дизайна жилых и коммерческих помещений, планирования парков, планировок дворов, карт площадей, объектов для отдыха на открытом воздухе и ирригационных систем.

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для построения электрических схем дома.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0009 House Electrical Plan работает на любой платформе, а это означает, что вам больше не придется беспокоиться о совместимости. ConceptDraw DIAGRAM позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Если вам нужно создать план этажа дома, план этажа офиса, план этажа салона или что-то еще, вы всегда можете сделать это с помощью нашего сложного программного обеспечения под названием ConceptDraw DIAGRAM с помощью различных библиотек с множеством векторных трафаретов для использования для таких схем и планов.

Каждый, кто приступает к строительству, ремонту или перепланировке дома, квартиры или офиса, сталкивается с необходимостью визуализации своих идей для наглядного пояснения прорабу и строительной бригаде, как все должно быть. Невероятно удобно использовать для этого профессионального программного обеспечения домашнего архитектора. Программное обеспечение ConceptDraw DIAGRAM, дополненное решением Floor Plans, предоставляет множество встроенных инструментов для рисования, которые позволяют быстро и легко создавать планы дизайна дома вашей мечты.

Строительство, ремонт и реконструкция дома, квартиры, офиса или любого другого здания или помещения начинается с разработки детального плана здания и планов этажей. Правильная и быстрая визуализация строительной идеи важна для дальнейшего строительства любого здания.

Каждая квартира время от времени нуждается в ремонте, так как некоторые бытовые системы, такие как электропроводка или сантехника, могут выйти из строя. При разработке будущего проекта трубопроводной системы инженер должен учитывать множество аспектов. Замена изношенной сантехники начинается с выбора материалов и размеров труб для новой системы. Каждое предложение имеет свои плюсы и минусы, которые следует учитывать перед покупкой. Также уместно обратить внимание на изменения температуры, которые могут повлиять на трубы, такие как замерзание или тепловое расширение. Рассмотрим подробнее возможные материалы труб.

Составление планов хаф-пайпа — достаточно сложный процесс. Но теперь очень просто разработать планы половинной трубы любой сложности с помощью программного обеспечения для построения диаграмм и векторного рисования ConceptDraw DIAGRAM, расширенного с помощью Plumbing and Piping Plans Solution.

Служба поддержки

Планировка участка – один из важных исходных пунктов в архитектурном планировании и подготовке инженерно-строительной документации. План участка застройки относится к ландшафтному дизайну. Это включает в себя размещение зданий, парковку, движение транспортных средств, конфиденциальность, безопасность, дренаж и другие объекты. Создавая план участка, архитектор должен спроектировать оптимальное место и разработать план, который работает в текущей городской среде. ConceptDraw DIAGRAM предоставляет комплексное решение для планирования строительной площадки. Решение Building Site Plans Solution включает в себя библиотеки, предназначенные для планирования площадок жилых домов, а также различных общественных зданий.

Планы зданий представляют собой набор чертежей в масштабе, которые показывают вид сверху, отношения между комнатами, пространствами и другими физическими особенностями на одном уровне конструкции. Обычно планы рисуются или распечатываются на бумаге, но они могут быть и в виде цифрового файла.
Программное обеспечение для быстрого планирования зданий для создания великолепной планировки офиса, домашнего этажа, плана электроснабжения, планов коммерческих этажей, планов складских помещений, планов зданий выставок и торговых центров, планов школьных и учебных зданий, планов кафе или ресторанов, планов спортзалов и спа-центров. , планы спортивных площадок, планы электрических и телекоммуникационных зданий, планы пожарных и чрезвычайных ситуаций, планы HVAC, планы безопасности и доступа, планы сантехники и трубопроводов, а также планы заводов.

Решение Reflected Ceiling Plans значительно расширяет функциональность ConceptDraw DIAGRAM образцами, шаблонами и библиотеками элементов дизайна для отображения идей потолка для гостиной, спальни, классной комнаты, офиса, магазина, ресторана и многих других помещений. Это эффективный инструмент для архитекторов, дизайнеров, строителей, электриков и других людей, связанных со строительством, для представления своих идей дизайна потолка и создания плана отражающего потолка или плана отражающего потолка, показывающего расположение светильников, осветительных панелей, гипсокартона или т. стержневые потолочные узоры, решетки HVAC или диффузоры, которые могут быть подвешены к потолку. Будучи профессионально выглядящими и яркими, эти планы идеально отражают ваши идеи потолка и могут быть представлены клиенту, в отчетах, на презентациях, в обсуждениях с коллегами или с успехом опубликованы в современных печатных или веб-изданиях.

Используйте ConceptDraw DIAGRAM для разработки ландшафтного дизайна жилых и коммерческих помещений, планирования парков, планировки дворов, карт растений, объектов для отдыха на открытом воздухе и ирригационных систем.
Как только вы попробуете продукт ConceptDraw DIAGRAM, вы порекомендуете его многим другим людям, которых вы знаете и о которых вы заботитесь, например, вашим друзьям, знакомым, коллегам и деловым партнерам, поскольку это приложение действительно невероятное и полезное для рисования столь многих вещей, которые могут быть полезным для вашего использования.

Область Building Plans в ConceptDraw Solution Park включает в себя набор решений для дизайна интерьера. Решения для дизайна интерьера для ConceptDraw DIAGRAM позволяют вам просто и быстро создавать профессионально выглядящие планы зданий, которые помогут вам спроектировать, изменить дизайн вашей комнаты, квартиры, дома, офиса, кафе или любого другого здания. Имея готовый план комнат, вы можете легко переставить на плане мебель, предметы интерьера и сразу увидеть будущий результат.

Наука и техника стремительно развиваются в современном мире. Электронные устройства, компьютеры и различное программное обеспечение сейчас очень популярны. Программное обеспечение для технического черчения уже сегодня является необходимостью. ConceptDraw DIAGRAM — это новое программное обеспечение для делового и технического черчения. Он предлагает мощные инструменты для всех видов технического рисования с предварительно нарисованными формами, бесплатные образцы бизнес-чертежей и блок-схем, поддержка многих графических форматов позволяет пользователям визуально разрабатывать свои технические чертежи, диаграммы, схемы и диаграммы в любой комбинации рисунков, диаграмм и блок-схемы.

Как нарисовать план водопровода

Группа контента Edraw

Хотите нарисовать план сантехники?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как нарисовать свой план сантехники. Просто попробуйте бесплатно прямо сейчас!

Попытайся Свободно

Сантехнический план или сантехнический чертеж представляет собой технический обзор системы, на котором показаны трубы для пресной воды, входящие в здание, и выходящие сточные воды. В большинстве архитектурных проектов вы узнаете, что план сантехники включает в себя чертежи системы водоснабжения, дренажной системы, оросительной системы, ливневой системы и т. д. При этом чертеж плана сантехники будет отличаться от здания к зданию. Например, план размещения сантехники в жилом доме будет отличаться от плана общего расположения сантехники или коммерческого комплекса.

Из этого подробного руководства по пониманию чертежа плана сантехники мы поможем вам понять некоторые основные приготовления, которые необходимо выполнить перед рисованием плана расположения сантехники. В то же время этот онлайн-ресурс также поможет вам в процессе , как нарисовать план сантехники , используя бесплатные шаблоны и символы, предоставленные EdrawMax.

1. Что включает в себя план сантехники

В основных строительных установках хорошо построенный чертеж сантехнического плана будет изображать систему жилья, которая будет подавать воду и отводить сточные воды (в жидкой и твердой форме) из дома. Прежде чем вы приступите к созданию собственного плана сантехники с помощью EdrawMax, вы должны понять, что входит в чертеж плана сантехники.

Здесь следует отметить, что, как и система планирования электроснабжения или ОВКВ, план сантехники и трубопроводов чрезвычайно сложен, и его элементы зависят от окружающей среды и ресурсов. Некоторые из основных элементов, которые вы найдете в каждом чертеж плана сантехники :

На схеме здания показаны размеры, линии и символы всех конструкций трубопроводов.
Графики крепления также указаны в плане сантехники, в котором указаны дата изготовления и номер модели для каждого устройства.
Чертеж плана сантехники также будет включать в себя размеры трубопроводов холодного и горячего водоснабжения, санитарных линий, вентиляционных линий и т. д.
Большинство планов размещения сантехники в жилых домах также будут включать подробные документы, касающиеся информации, касающейся водонагревателя, планов этажей, гейзера, плана здания и т. д.
Другим важным элементом, который вы найдете на большинстве чертежей сантехнического плана, является информация о важном оборудовании, например, примечания по противопожарной защите, примечания по пожарному спринклеру и т. д.

Что входит в план сантехники:

На схеме здания показаны размеры, линии и символы всех конструкций трубопроводов;
Спецификации о дате изготовления и номере модели для каждой единицы;
Размеры трубопроводов холодного и горячего водоснабжения, санузлов, вентиляционных линий и т.д.;
Подробные документы, относящиеся к информации;
Информация о важном оборудовании, например, примечания по противопожарной безопасности, примечания по спринклерной системе пожаротушения и т. д.

2. Подготовка к составлению плана сантехники

Существуют различные типы планов сантехники , такие как системы водоснабжения, системы канализации, канализации, системы сантехники для кухни, системы сантехники для ванных комнат и т. Д. Итак, подготовка, которую вам нужно будет сделать, прежде чем спроектировать сантехнику план будет зависеть от типа чертежа плана сантехники, который вы создаете. Как вы должны знать, основная цель хорошего плана сантехники — обеспечить непрерывное и регулярное водоснабжение жилой и коммерческой недвижимости без каких-либо дренажей, утечек или переливов.

Некоторые из основных подготовительных работ, которые вы должны сделать, прежде чем разрабатывать чертеж плана сантехники:

Прежде чем приступить к составлению схемы сантехнического плана, следует составить список комнат, присутствующих в доме или здании. Это поможет вам понять, где именно вам потребуются светильники определенного стиля. Например, сантехника будет полностью отличаться от кухонной сантехники.
Кроме того, перечислите количество выходов воды, которые вам потребуются, когда вы начнете строить план водопровода и трубопроводов.
Всегда помните, что ваш план сантехники должен создавать масштабируемый дизайн. Например, если вы заранее подумали о том, чтобы добавить две раковины в кухонную зону, то вам не придется прилагать много усилий при добавлении водовыпусков в будущем.
Самое главное, вы всегда должны быть практичными во всех своих проектах.

Подготовка перед проектированием сантехнического плана:

Составьте список комнат, присутствующих в доме или здании;
Перечислите количество водовыпусков, которые вам потребуются;
Всегда помните, что ваш план сантехники должен создавать масштабируемый дизайн;
Будьте практичны во всех своих проектах.

3. Как нарисовать план сантехники в целом

Существует два способа начертить план разводки водопровода . Один из них — это общий способ, когда вы рисуете план разводки на бумаге и консультируетесь с архитектором. Другой способ — использовать бесплатные шаблоны и символы, предоставленные EdrawMax. Прежде чем мы поможем вам создать чертеж плана водопровода всего за пару шагов, давайте познакомим вас с общим способом создания схемы плана водопровода.

Следует отметить, что, поскольку существуют различные типы сантехнических планов , следующие шаги могут быть изменены или изменены. Однако изюминка останется прежней.

Обратите внимание на макет :

Так же, как план этажа или план отражения потолка, первым шагом будет создание макета собственности. Если вы создаете план-схему сантехники для ванной комнаты, то сначала создайте планировку ванной комнаты. Включите дверь и окна и укажите размер ванной комнаты для лучшего понимания.

Возьми Xerox :

Поскольку вы будете рисовать план сантехники на бумаге, вам следует сделать несколько копий. Это сэкономит вам время, когда вам нужно будет внести серьезные изменения в элементы трубопровода.

Добавить приспособления :

Светильники являются наиболее важным элементом любой схемы сантехнического плана. В зависимости от ваших требований, вы можете добавить несколько светильников. Всегда рекомендуется использовать приспособления, которые легко доступны на местном рынке; в противном случае вам нужно будет внести некоторые коррективы во время строительства.

Примечание Размер трубы :

После того, как вы добавили приспособления, теперь вы можете указать размеры труб и точный тип каждого фитинга, чтобы ваш архитектор мог проверить и подтвердить. Эти размеры труб также пригодятся, когда в будущем вам понадобится ремонт санузла.

Используйте цветовые коды :

Кто-нибудь может легко запутаться, читая ваш план сантехники. Поэтому рекомендуется использовать несколько цветовых кодов, чтобы избежать путаницы.

Добавить Легенды :

Поскольку вы создали чертеж плана сантехники без помощи какого-либо компьютерного инструмента, вы должны были создать основные символы исходя из собственного понимания. Однако для других было бы проблематично прочитать его, не понимая его реального значения. Поэтому всегда добавляйте легенды и примечания внизу схемы сантехнического плана.

Добавить DMV :

Добавьте отметку стока-отхода-вентиля, которая будет описывать восходящий путь дымовой трубы и вентиляционных отверстий.

Поделиться :

Пожалуйста, поделитесь схемой сантехнического плана с некоторыми экспертами. Как только они подтвердят это, только вы должны начать процесс строительства.

Как составить общий план водопровода:

Создать планировку ванной комнаты;
Добавить приспособления;
Укажите размеры труб и точный тип каждого фитинга;
Используйте несколько цветовых кодов;
Создал основные символы из вашего личного понимания, добавьте примечания внизу;
Поделитесь схемой плана сантехники с некоторыми экспертами.

4. Как нарисовать план сантехники в EdrawMax

Теперь, когда вам интересно , как нарисовать план сантехники ? Ну, есть в основном два пути, которым вы можете следовать. Первый метод заключается в том, чтобы нарисовать план сантехники с нуля с помощью EdrawMax, а другой метод — когда вы работаете с умом и выбираете шаблоны, предоставленные EdrawMax. Здесь мы познакомим вас с основными способами рисования плана сантехники.

4.1 Нарисуйте план сантехники из эскиза

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейдите к « Building Plan » и щелкните « Plumbing and Piping Plan ».

Шаг 2. Откройте новый холст

Поскольку вы создаете схему сантехнического плана с нуля, вы можете нажать « + ». В то же время нажмите « План сантехники и трубопроводов », чтобы получить доступ к бесплатным шаблонам. После нажатия « + » откроется удобный холст EdrawMax. Создайте базовый контур и правильно масштабируйте макет в соответствии с вашими измерениями.

Шаг 3. Найдите символы сантехники

Каждая диаграмма плана сантехники неполна без символов. Направляйтесь к Symbols ‘ и щелкните раздел ‘ Predefined Symbol ‘ на верхней панели инструментов. Нажмите « Двери и окна » и « Сантехника », чтобы импортировать их в свою библиотеку. Если вы не можете найти нужный символ водопровода, создайте фигуру с помощью инструмента «Перо» или «Карандаш», а затем нажмите « + » в разделе «Моя библиотека», чтобы сохранить символ для использования в будущем. Узнайте больше сантехнических символов и найдите нужные символы здесь.

Шаг 4. Добавьте элементы

После того, как вы импортировали все символы, вы можете начать размещать их в макете плана сантехники, который вы создали на шаге № 2. Вы можете добавить такие элементы, как насос, туалет (сбоку), бассейн (сбоку), змеевики труб, змеевики отопления/охлаждения и т. д. В зависимости от ваших потребностей и темы вы можете изменить эти символы, не беспокоясь о потере форматирования чертежа. Затем используйте панелей инструментов в верхней или правой части холста, чтобы изменить цвет, шрифт, размер, тему и многое другое одним щелчком мыши.

Шаг 5 Сохранить и экспортировать

После разработки схемы плана сантехники вы можете экспортировать ее в несколько форматов, таких как JPEG, JPG, PNG, PDF и другие форматы Microsoft, такие как MS Word, MS Excel, PPTX и т. д. Вы также можете поделиться сантехникой план на различных платформах социальных сетей, таких как Facebook, Twitter, LinkedIn и т. д. Кроме того, вы можете распечатать чертеж плана сантехники для показа другим.

4.2 Нарисуйте план сантехники из шаблонов

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейти к Шаблоны ‘Разрез слева и тип’ План сантехники .’

Шаг 2. Выберите шаблон

В сообществе шаблонов EdrawMax вы найдете сотни готовых к использованию встроенных шаблонов. Выберите любые шаблоны, которые очень похожи на чертеж вашего идеального плана сантехники, и продублируйте его в « Использовать немедленно ».

Шаг 3. Добавьте символы сантехники

Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. Нажмите « Сантехника », чтобы импортировать их в свою библиотеку. Если вы не можете найти нужный символ сантехники, создайте фигуру с помощью инструмента «Перо» или «Карандаш», а затем нажмите « + » в разделе «Моя библиотека», чтобы использовать символ для будущего использования.

Шаг 4 Изменить детали

После того, как вы импортировали бесплатный встроенный шаблон на холст EdrawMax, вы можете изменить основные детали. С помощью импортированных символов вы можете добавить или изменить детали плана базовой разводки сантехники, которые вы считаете необходимыми для текущих требований. Просто выберите панели инструментов в верхней или правой части холста и найдите нужные функции.

Шаг 5 Экспорт или публикация

Как только ваш план расположения сантехники в доме будет готов, вы можете экспортировать его в несколько форматов, как указано выше, или опубликовать его в сообществе шаблонов, чтобы другие 25 миллионов зарегистрированных пользователей могли увидеть и вдохновиться вашим дизайном. Нажмите кнопку « Опубликовать » в верхней правой части холста и введите данные своего шаблона, такие как название шаблона, описание и тег, чтобы поделиться своим рисунком с другими.

По сути, нарисовать план сантехники в EdrawMax очень просто, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы плана сантехники, чтобы сделать свой план лучше. Если вы все еще не знаете, как нарисовать план сантехники в EdrawMax, просто посмотрите видео ниже или узнайте больше на нашем канале Youtube .

5. Советы и рекомендации

Основной совет, которому вы должны следовать, когда собираетесь создать свой 9План разводки сантехники в жилом доме 0099 заключается в том, чтобы понять, что сначала вам нужно нарисовать все светильники в масштабе и убедиться, что они не расположены слишком близко друг к другу. После этого вы можете отметить линии слива и вентиляционные зоны. Новичкам это может показаться немного сложным, поэтому вы можете рассмотреть возможность использования EdrawMax. Если вы работали над несколькими планами этажей в прошлом, вы можете использовать первый метод, при котором вы используете основные шаблоны для создания чертежа плана сантехники. В качестве альтернативы вы можете использовать простой метод, чтобы продублировать шаблон плана размещения сантехники в жилом доме из сообщества шаблонов.

Нарисуйте план сантехники с нуля

Ваш план размещения сантехники в жилом доме может быть настолько проработан, насколько вы предпочитаете.
Поскольку вы создали чертеж плана сантехники из эскиза, вы хорошо осведомлены обо всех важных шагах, которые вы предприняли для создания чертежа. Это удобно, когда вам нужно изменить некоторые элементы.
С помощью этого метода вы можете создавать оригинальные чертежи плана сантехники, которые впоследствии можно опубликовать в сообществе шаблонов, чтобы вдохновить миллионы других пользователей.

Нарисуйте план сантехники из шаблонов

Благодаря встроенным шаблонам вы можете создать план разводки сантехники всего за пару минут.
Вам не нужно беспокоиться о технических аспектах чертежа плана сантехники, так как шаблоны создаются опытными дизайнерами.
Вы можете черпать вдохновение из встроенных шаблонов для создания собственного плана разводки сантехники, когда знакомитесь с различными инструментами проектирования.

5.1 Библиотеки символов

Существуют сотни важных символов плана сантехники . Эти символы плана сантехники универсальны, поэтому вам не нужно беспокоиться о том, где вы сейчас работаете. EdrawMax поставляется с более чем 50 000 векторных символов, которые вы можете использовать в своих проектах. От научных символов до сетевых символов, EdrawMax оснащен практически всеми типами символов. Даже если вы не найдете ни одного важного символа в EdrawMax, вы можете создать свой символ, импортировав изображение или значок и сохранив его в своей библиотеке символов. Некоторые из важных символов чертежа плана сантехники, которые вы можете найти в EdrawMax:

Котел : Аппарат для сжигания топлива для нагрева воды.
Нагревательный змеевик : Специальное нагревательное устройство в форме спирали.
Конвектор : Нагревательный прибор, обеспечивающий циркуляцию теплого воздуха за счет конвекции.
Насадка для душа : Устройство для ванной комнаты, которое подсоединяется к концу источника воды и распределяет воду, обеспечивая равномерный поток.
Электронный серийный номер : Отображение серийного номера любого или всех электронных устройств.

5.2 Сообщество шаблонов

EdrawMax имеет богатое сообщество шаблонов , которое расширяется до 25 миллионов зарегистрированных пользователей. Эти зарегистрированные пользователи получают доступ к сообществу шаблонов, в котором размещены тысячи готовых шаблонов. Просто перейдите в раздел «Шаблоны» на панели инструментов и найдите любой тип диаграммы — система покажет вам все доступные шаблоны, которые вы можете легко скопировать для личного или профессионального использования. Все эти шаблоны чертежей планов сантехники на 100 процентов настраиваются, что означает, что вы можете изменить их в соответствии со своим планом здания или вашими требованиями. Из библиотеки символов вы можете легко изменить или обновить символы 9План разводки сантехники 0099 как хотите.

6. Бесплатное программное обеспечение для проектирования сантехники

В этом подробном руководстве по пониманию плана размещения сантехники в жилом доме вы поняли, насколько просто и эффективно создать чертеж плана сантехники с помощью EdrawMax. Это бесплатное программное обеспечение для проектирования сантехники простое в использовании, и даже новичок или новичок может создавать технически обоснованные планы расположения сантехники. В дополнение к этому, EdrawMax имеет несколько замечательных функций, которые отличают его от других программ для рисования, например:

Это бесплатное программное обеспечение для планирования сантехники может получить доступ к сотням примеров и шаблонов планов сантехники и создать более 280 типов различных диаграмм.
EdrawMax поставляется с высочайшим уровнем шифрования, который обеспечивает безопасность всех ваших макетов.
С онлайн-версией этого бесплатного программного обеспечения для планирования сантехники вы можете легко сотрудничать со своей командой или коллегами в режиме реального времени.
Как упоминалось выше, вы можете экспортировать и импортировать файлы MS Visio в EdrawMax, что позволяет вам иметь надежный опыт при работе с различными диаграммами.
EdrawMax также предлагает вам широкий спектр параметров настройки — от изменения размера и типа шрифта до изменения фона, почти нет ограничений на настройки, которые предлагает это бесплатное программное обеспечение для планирования сантехники.

EdrawMax Рабочий стол

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Защита данных на уровне предприятия
EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox
ПЫТАТЬСЯ ОНЛАЙН
7.
Заключительные мысли
Когда вы приступите к созданию плана размещения сантехники в вашем доме, вы должны отметить все символы и элементы, которые вам нужно добавить к приспособлению. Как вы видели здесь, создание чертежа плана сантехники с помощью EdrawMax не только прост, но и доступен.
Это бесплатное программное обеспечение для планирования сантехники позволяет создавать планы этажей, схемы ОВКВ, планы безопасного доступа, планы отраженных потолков и т. д. прямо с одной панели. Если вы архитектор или строитель, вы обнаружите, что чертежи сантехнических планов с помощью EdrawMax технически правильны и просты. В то же время, если вы новичок или студент, то бесплатные шаблоны позволят вам создать чертежи плана сантехники менее чем за пару минут.
→Загрузить сейчас: чертеж плана сантехники в формате PDF
Полное руководство по плану сантехники
Ознакомьтесь с этим полным руководством, чтобы узнать все о плане сантехники, например о типах планов сантехники, символах плана сантехники и о том, как составить план сантехники.
УЧИТЬ БОЛЬШЕ
Вам также может понравиться
Сантехнические чертежи — Строительные нормы и правила
Последнее обновление пн, 05 сентября 2022 г. | Строительные нормы и правила
Сантехнические чертежи содержат всю необходимую информацию о конструкции водопроводной системы для проекта, включая размеры и расположение трубопроводов, расположение арматуры, запорные клапаны, вместимость накопительного бака, мощность и расположение водонагревателей, а также места слива. и маршрутизация. Сантехнические системы состоят из двух основных компонентов: водоснабжения и водоотведения. Вода подается под давлением по трубам к сантехническим приборам. Дренаж работает под действием силы тяжести: дренажные трубы должны иметь уклон вниз. Требуются вентиляционные трубы. На плане сантехнического этажа обычно указывается расположение и тип сантехнических приборов, а также маршруты прохождения труб (над головой или через стены) для питьевой воды, дренажа, отходов и вентиляционных отверстий. Сантехнические чертежи обычно нумеруются, начиная с «П», например, П-1, П-2 и т. д.
Первый компонент, подключенный к приспособлению, — ловушка. Ловушки расположены у каждого светильника. Ловушка — это U-образная труба, расположенная под раковиной. Некоторые сифоны являются частью конструкции приспособления и не видны, как в унитазе или двойной раковине. Ловушка улавливает и удерживает небольшое количество воды, обеспечивая герметичность. Это уплотнение предотвращает попадание газов из канализационной системы в здание.
Из ловушки сточные воды по дренажным трубам в ответвлениях поступают в вертикальный стояк. Стог с почвой несет отходы из туалетов. Стопка отходов содержит другие отходы из раковины, стиральной или посудомоечной машины. Все дренажные трубы должны быть подключены к вентиляционным отверстиям. Вентиляционные отверстия открыты для наружного воздуха. Вентиляционные отверстия позволяют выходить скопившимся газам сточных вод и выравнивать давление в системе. Рисунок 6. 19показывает схематическую изометрию водопроводной системы с двумя ваннами и различными необходимыми соединениями и выходами.
Сантехнические чертежи, как правило, являются частью комплекта строительных чертежей. В большинстве случаев они представляются вместе со строительными чертежами для получения разрешения на строительство. Они также являются частью пакета для ценообразования проекта для клиента. Они используются для строительства. Все сопутствующие сантехнические линии; сливы, соединения и вентиляционные отверстия должны быть установлены в соответствии с утвержденными чертежами.
Машиностроительная компания производит чертежи. Они должны соответствовать Национальному сантехническому кодексу, а также национальным, провинциальным и местным нормам.
Инженеры создают свои собственные чертежи. Они основаны на планах, предоставленных дизайнером интерьеров или архитектором. Эти планы показывают инженеру расположение сантехнических приборов, таких как туалеты, раковины и водонагреватели в проекте. Некоторые проекты также требуют трубопроводов для оборудования.
Обычно инженер рисует план сантехники и схемы соединений. Типовые схемы системы водоснабжения и канализационной трубы. Добавляются легенды, расписания и примечания, характерные для проекта. В небольших проектах обычно всего несколько светильников, раковина и унитаз. В этом случае необходимая информация включается в механо-чертежные листы. Для больших или сложных проектов план(ы), диаграммы, примечания и т. д. находятся на отдельных листах. Для охвата всей информации может потребоваться несколько листов. На рис. 6.20 показан план расположения водопровода и спринклеров.
Чертежи инженера должны содержать информацию о соединениях с магистральными водопроводными и канализационными линиями. Расположение существующих и новых трубопроводов указано на плане. Необходимо отметить размер всех линий для воды, канализации и вентиляции. Описывается подключение к счетчику воды, новому или существующему, а также указываются тип, размер и местонахождение водонагревателя.
В набор сантехнических чертежей обычно входят следующие элементы:
План с линиями и символами, изображающими все трубопроводы
Обозначения символов, общие примечания и специальные ключевые примечания
Перечень приспособлений с указанием производителя и модели для каждой позиции
Размеры для всех трубопроводов, холодной/горячей воды, канализации, вентиляционных линий и т. д.
Схемы, такие как стояк воды и канализационный стояк
Информация о водонагревателе
В зависимости от сложности проекта может потребоваться другая информация
Детальные чертежи, такие как водонагреватель, подключение счетчика воды или трапы в полу
Схемы или детали, относящиеся к требованиям к специальному оборудованию
Примечания по пожарной безопасности
Примечания и обозначения пожарных спринклеров
Специальные воздушные магистрали
Линии природного газа
Изометрическая схема двухванной водопроводной системы.
Изометрические схемы трубопроводов стояков горячего и холодного водоснабжения.
Чертежи инженера необходимы для всех коммерческих проектов, связанных с любыми сантехническими работами. Это относится к надстройкам, реконструкции или новому строительству. Перед началом любых работ на объекте требуется разрешение.
Строительные нормы и правила определяют количество туалетов, писсуаров и уборных, необходимых в здании или помещении, в зависимости от типа занятости. Во многих случаях объекты должны быть спроектированы так, чтобы они были доступны для инвалидов, как обсуждалось в главе 11. Дизайнер, архитектор и инженер должны соблюдать все нормы и правила при создании своих окончательных чертежей.
План этажа с расположением сантехники и спринклеров.
Чертежи и разрешения также необходимы для жилых проектов, когда необходимо провести значительные сантехнические работы. Для небольших проектов лицензированный сантехник может предоставить информацию, необходимую для получения разрешения.
Профессиональный инженер также предоставляет необходимые чертежи и отчеты для установки септика. Необходимо получить разрешение на водоотведение. Септик устанавливается там, где невозможно подключение санитарной канализации к муниципальным очистным сооружениям.
Концепция и эскизы – первый этап любого проекта. Когда установлено, следующий этап – строительные чертежи. После того, как план этажа готов, он передается инженеру-механику для создания сантехнических чертежей. Чертежи становятся частью конструкторско-чертежного комплекта.
В некоторых жилых домах и коммерческих строениях нарисован отдельный план сантехники, на котором показаны арматура, линии водоснабжения и удаления отходов, оборудование и другие источники водоснабжения и водоотведения. Эти изометрические чертежи намного проще для понимания и бесценны для тех, кто отвечает за подготовку сметы материалов, а также для мастеров, отвечающих за установку сантехнических систем. Механический раздел комплекта строительных чертежей будет включать, помимо планов и деталей сантехники, чертежи любых систем отопления, вентиляции и кондиционирования воздуха, которые могут содержаться в здании. Часто листы чертежей в механическом отделе обозначаются буквой М в основной надписи. Однако помните, что в порядке расположения чертежей листы, содержащие чертежи отопления, вентиляции и кондиционирования воздуха, будут предшествовать листам сантехники.
Продолжить чтение здесь: План потолка в отражении
Была ли эта статья полезной?
+12 -2
Как создать схему водопровода и трубопроводов
Каждый проект должен начинаться с плана. Ознакомьтесь с подробной информацией о создании плана сантехники и трубопроводов, включая схематические символы и примеры схем.
Общие сведения о схемах сантехники и трубопроводов
Требования к схеме сантехники и трубопроводов
Программное обеспечение для проектирования и компоновки сантехники
Условные обозначения для сантехники и трубопроводов
Примеры проектирования сантехники и трубопроводов
Общие сведения о схемах сантехники и трубопроводов
Схемы сантехники и трубопроводов — это проектные чертежи, которые включают чертежи и символы основных процессов и компонентов сантехники, включая:
Размеры и расположение линий
Клапаны
Резервуары для хранения
Системы удаления отходов
Горячее водоснабжение
Места слива
Сантехнические и трубопроводные планы используются всеми специалистами, участвующими в процессе строительства, поэтому они должны быть подробными и простыми для понимания. Эти схемы необходимы для коммерческих проектов, в которых задействована сантехника, включая новое строительство и ремонт, и представляются вместе со строительными чертежами для подачи заявок на получение разрешения на строительство. Схемы сантехники и трубопроводов должны соответствовать местным нормам и Единым правилам сантехники.
Требования к схеме водопровода и трубопроводов
Прежде чем создавать коммерческую схему водопровода и трубопроводов, вам необходимо понять требования к размещению здания и сантехническому оборудованию. Инженер-консультант объясняет, что «количество сантехнических приборов определяется архитектором проекта на основе требований кода, а также требований конкретного проекта, которые могут превышать код». Когда количество необходимой сантехники определено, можно приступать к проектированию и планировке санузлов, моечных систем, зон общественного питания и соответствующей техники. Важно определить требуемый расход для всех водопроводных приборов, чтобы правильно подобрать размер трубы.
Northern Architecture отмечает следующие требования к подробной схеме водопровода и трубопроводов:
Линии и символы для обозначения трубопроводов
Расшифровка символов с примечаниями для облегчения идентификации
Размеры для трубопроводов, сантехнических и вентиляционных линий
Схемы стояка воды и канализационной трубы
Информация о водонагревателе
Производитель и модель каждого светильника
Для сложных проектов также может потребоваться:
Примечания и символы пожарной безопасности
Линии природного газа
Специальные воздухопроводы
Ссылки на спецтехнику
Программное обеспечение для проектирования и компоновки сантехники
Программное обеспечение является важным инструментом при создании схем сантехники и трубопроводов. Вот посмотрите на самые надежные и удобные варианты.
EdrawMax — один из самых популярных вариантов, включающий 40 библиотек символов с более чем 2000 векторных символов. Предварительно разработанные шаблоны также доступны и могут быть легко изменены. EdrawMax предлагает ограниченную бесплатную версию, которая лучше всего подходит для простых системных проектов. Полный доступ к библиотекам символов и трубопроводов начинается с 9 долларов США.9 в год.
SmartDraw содержит более 4 500 шаблонов и более 34 000 символов, включая символы машиностроения и промышленные шаблоны для трубопроводов, контрольно-измерительных приборов, систем отопления, вентиляции и кондиционирования воздуха и многого другого. Доступна 7-дневная бесплатная пробная версия, а цены начинаются с 9,95 долларов США за пользователя в месяц.
QUICK PLUMB включает изометрические чертежи, 3D-рендеринг, автоматическое определение размеров труб и распознавание фитингов. Программное обеспечение доступно с 30-дневной бесплатной пробной версией, а затем начинается с 29 долларов в месяц.
PROCAD Plant Design Suite — это комплексный программный пакет, включающий приложения для трехмерного моделирования и двухмерного черчения. Те, у кого минимальные навыки работы с САПР, могут легко создавать подробные чертежи с помощью удобного интерфейса. Доступна 15-дневная бесплатная пробная версия по цене от 1,19 долларов США.0 для годовой лицензии.
См. дополнительные варианты программного обеспечения для проектирования сантехники и трубопроводов >
Обозначения для планов сантехники и трубопроводов
Для ясности и последовательности в планах сантехники должны использоваться подробные схематические обозначения, соответствующие отраслевым стандартам. Во многих случаях схема сантехники будет иметь цветовую кодировку, чтобы различать определенные процессы, например:
Синие линии символизируют снабжение пресной водой
Красные линии для горячего водоснабжения
Черные линии для канализационных труб
Желтые линии обозначают вентиляционные трубы
Ниже приведены примеры схематических обозначений сантехники для коммерческих и жилых планов.
Символы сантехники
Трубопроводы и соединения
Клапаны
Стены, при Выделки с Windows & Doors
111. ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ ИСПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ ИСПРАВЛЕНИЯ. Обратите внимание, что тип программного обеспечения, которое вы выбираете, может определять степень ваших возможностей настройки.
Сантехнические схемы могут нуждаться в пересмотре несколько раз перед началом выполнения, и может потребоваться сотрудничество с другими профессионалами. См. примеры ниже, чтобы понять, как будет выглядеть окончательная сантехническая схема.
Источник: SmartDraw

Источник: EdrawSource: Lucidchart
Джордж Паккард
Вице-президент по маркетингу
Джордж Паккард, вице-президент по маркетингу компании Gemini Valve, более 10 лет занимается техническими продажами и маркетингом в арматуростроении. Разнообразный опыт Джорджа включает в себя общение с клиентами для устранения неполадок в критических приложениях и работу с ведущими инженерами отрасли для продвижения последних инноваций в конструкции автоматизированных шаровых кранов.
Ваше полное руководство по приводам клапанов
Всестороннее введение в приводы клапанов, включая источники питания, отказоустойчивые устройства, ответы на вопросы и многое другое.
Загрузить
Проектирование эффективных компоновок сантехнических систем
Компоновка здания, оптимизированная для механических/электрических/сантехнических услуг (MEP), не только будет иметь более низкую стоимость строительства, но и будет дешевле в проектировании. Продуманно спроектированная планировка здания окажет прямое влияние на сложность его водопроводной системы, что, в свою очередь, окажет непосредственное влияние на экономию средств всеми вовлеченными проектными группами. Помощь команде проектировщиков в минимизации усилий по координации и предоставлении успешного проекта здания без превышения бюджета проекта начинается с тесного сотрудничества между инженером-сантехником и архитектором на ранних этапах процесса проектирования.
Чтобы помочь в этом процессе, Primera Engineers разработала контрольный список проектирования, который поможет архитекторам и проектировщикам сантехники создать эффективную планировку здания, предотвращая распространенные ошибки, которые могут привести к обширным доработкам и координации на этапе проектирования MEP. Этот список был заполнен элементами из нашей долгой истории работы над проектными проектами сантехники, а также текущими требованиями к коду и предложениями руководства по проектированию.
В качестве примера рассмотрим один из пунктов чек-листа: «Комната сантехнического оборудования должна быть как можно ближе к основным санузлам и кухням». Близость этих пространств сведет к минимуму количество крупных бытовых водопроводных труб в потолках. Чем короче участки, тем меньше вероятность того, что водопроводные трубы столкнутся с крупными механическими воздуховодами, электрическими кабелепроводами или конструктивными элементами. Эти конфликты увеличивают затраты на строительство, поскольку обычно требуют установки отступов в трубопроводах и воздуховодах, что требует дополнительных затрат, связанных с координацией, материалами и рабочей силой. Эффективность системы также ставится под угрозу из-за добавления этих смещений трубопроводов и воздуховодов. Кроме того, проектирование водопроводной системы для здания с длинными участками трубопровода окажет значительное влияние на бюджет всей проектной группы; у инженера-сантехника будет больше конфликтов, связанных со структурными, электрическими и механическими дисциплинами, в то время как архитектора могут попросить опустить потолки, чтобы приспособить перегруженную инфраструктуру, расположенную в потолочном пространстве. Следуя этому и другим рекомендациям в списке, архитектор получает возможность целостно оценить проект в крупном масштабе, помогая всей команде дизайнеров максимизировать бюджет.
Другие пункты контрольного списка имеют аналогичные последствия для эффективности процесса проектирования, а также для стоимости создания конечного продукта. Инженеры-сантехники Primera обращают внимание на эти элементы, когда мы впервые получаем планы от наших клиентов, потому что согласование этих элементов с архитектором на раннем этапе процесса проектирования обеспечит более быструю и гладкую стадию проектирования, исключающую доработку для всех вовлеченных сторон. Этот подход к экономии является одним из наших главных приоритетов, ведь мы все в одной команде.
Основные моменты контрольного списка, который Primera использует в начале каждого сантехнического проекта, приведены ниже:
Общие соображения по планировке здания, которые минимизируют затраты на водопроводную инфраструктуру:
Комната сантехнического оборудования должна быть как можно ближе к основным группам ванных комнат и кухни.
Крупные жироуловители для наружного и внутреннего применения должны располагаться в местах, где к ним можно легко получить доступ для насосных станций, которые обычно обслуживают жироуловители ежемесячно или ежеквартально.
Рассмотрите конструкцию потолка, которая допускает минимальное количество панелей доступа к сантехнике на этажах, где проложены внутренние распределительные трубы, или на этажах, где в потолочном пространстве будет расположено несколько санитарных очистных сооружений.
В многоэтажных проектах устанавливайте сантехнические приборы и сантехнические желоба друг над другом, где это возможно.
По возможности избегайте размещения сантехнических приборов непосредственно над навесами или неотапливаемыми гаражными помещениями.
Не размещайте светильники на наружных стенах здания
Убедитесь, что имеется достаточно места для водопровода, чтобы он мог выйти из комнаты с сантехническим оборудованием, не попадая в такие места, как электрощитовые, лестницы и лифтовые шахты.
Бытовой счетчик воды должен быть расположен в пределах 2 футов-0 дюймов от передней стены здания и в пределах 50 футов-0 дюймов от линии собственности, в противном случае потребуется наружный свод счетчиков.
Контрольный список расположения сантехнических приборов и водостоков:
Сантехнические приборы и водостоки не должны располагаться над этими местами:
Электрические помещения
Электрические шкафы
Комнаты МДФ
Помещения для оборудования лифтов
Пожарные насосные станции
Лестницы
Валы лифта
Дренажные трубы от сантехнических приборов или водостоки, расположенные над этими помещениями, потребуют установки дренажных поддонов (увеличение стоимости строительства):
Кухни
Помещения для приготовления пищи
Обеденные зоны
Дренажные трубы от сантехнических приборов или кровельные водостоки, расположенные в этих помещениях, требуют обогрева (плата за электроэнергию в течение всего срока службы здания возлагается на владельца):
Выступы, открытые для наружного воздуха
Неотапливаемые гаражи
Неотапливаемые складские помещения, примыкающие к наружным стенам здания.
Неотапливаемые погрузочные доки
Конструктивные ограничения:
Сантехнические каналы и арматура не должны располагаться над несущими фундаментами, которые находятся непосредственно под плитой перекрытия
Сантехнические каналы не должны располагаться непосредственно над несущими балками (несущие балки обычно выравниваются по линиям колонн)
Сантехнические каналы не должны размещаться на структурных деформационных швах
Это всего лишь несколько примеров и рекомендаций, которые мы используем для проектирования эффективных сантехнических систем, чтобы гарантировать, что каждый проект не выходит за рамки бюджета. Для получения дополнительной информации о всех возможностях Primera и услугах по проектированию сантехники обращайтесь к Мариушу Климеку.
Чертеж сантехники — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 29 окт 2020
См. полная история
A чертеж сантехники — это тип технического чертежа, который обеспечивает визуальное представление и информацию, относящуюся к системе сантехники. Он используется для передачи инженерного проекта сантехникам или другим рабочим, которые будут использовать их для помощи в установке водопроводной системы.
Чертеж сантехники используется для четкого указания расположения арматуры, сантехнического оборудования, трубопроводов, клапанов и т. д., а также иллюстрирует, как свежая вода должна подаваться в здание и удаляться сточные воды. Чтобы проиллюстрировать раздельное горячее и холодное водоснабжение, участки трубопровода обычно окрашиваются в красный и синий цвета соответственно. Дренажные трубы должны быть проиллюстрированы с указанием уклона (уклона). Там, где предусмотрены люки, в схеме люков должно быть указано название, уровень инверсии, уровень крышки и глубина.
Сантехника также может быть детализирована в виде рабочего чертежа, на котором предварительно изготовленные компоненты показаны с точки зрения того, как они будут соединяться, соединяться и т. д.
Сборочный чертеж.
Чертеж компонента
Детальный чертеж.
Электрический чертеж.
Чертеж общего вида.
Трубопровод.
Сантехника.
Радиатор.
Магазинные чертежи.
Символы на архитектурных чертежах.
Технический чертеж.
Виды рисунков.
Клапаны.
Рабочий чертеж.
Доля
Добавить комментарий
Отправьте нам отзыв
Создать статью
Поделиться
Подписаться
Facebook
Твиттер
LinkedIn
Ютуб
Избранные статьи и новости
Строительство комплексной ветроэнергетики
Хотя многие пытались, немногим это удалось.
Принадлежности
Что такое и как это относится к зданиям ?
Серия CIAT Film
Создание домов с целостным дизайном.
Внедоговорное возмещение
Скидка 10% на новую книгу для наших пользователей.
Всемирный день электромобиля 2022 и новые исследования
От имени Партнерства по электротехническим навыкам.
APM Women in Project Management Conference
Свежий взгляд на проблемы современной работы.
Награды CIOB 2022
Признание достижений руководителей строительства.
Утилизация строительного мусора
Перспектива компаний по обращению с отходами.
Оксинитрид алюминия, ALON®, также известный как «Прозрачный алюминий!»
Впервые показан в фильме «Звёздный путь 4: Путешествие домой».
Награды Ассоциации специалистов по вводу в эксплуатацию 2022
При поддержке BSRIA Instrument Solutions.
CIOB Ирландии отвечает на бюджет 2023
Ожидается, что в этом году экономика Ирландии вырастет на 10%.
Грант на руководство по страхованию древесины, предоставленный ПБАМ
Справочник по массовому страхованию лесоматериалов для отрасли.
Правительственный обзор политики чистого нуля в текущем контексте
Минимальные потребительские расходы, экономический рост и энергетическая безопасность.
Анонсировано новое кресло APM
Милла Мазилу, главный менеджер по управлению программами в NR.
Ведущий ученик получает награду ECA Edmundson Award 2022
Вероника Дженнингс признана ведущим учеником.
Последний отчет Школы устойчивого развития цепочки поставок
Отчет о справедливости, включении и уважении (FIR) за 2022 год.
История последней деревни на побережье Гамбии
История, деревня, экокурорт и фонд.
Планируя отпуск, помните, что 27 числа…
«Переосмысление туризма» — ставить людей и планету на первое место.
Министры жилищного строительства по БД
Четвертый в этом году министр жилищного строительства вступает в новую должность.
Объявление мини-бюджета Государственного плана роста
Снижение налогов, замораживание и облегчение, а также новые инвестиционные зоны.
Схемы оплаты счетов за электроэнергию
Гарантия цен на энергию, схемы поддержки счетов и льгот.
APM отвечает на объявление мини-бюджета канцлера
«Приверженность текущим инвестициям в проекты, которые необходимы… для ускорения экономического роста и достижения нулевого результата»
CIOB реагирует на объявление мини-бюджета канцлера
«Учитесь на ошибках () гранта Green Homes … Реализация национальной (энергетической) стратегии модернизации»
Флюгеры
От грифонов и драконов до англо-саксонских загадок.
