Стеллажи во все времена представляли большой интерес. Это достаточно удобная вещь, которая может использоваться для хранения различных вещей, книг. Также можно ставить на высокие стеллажи и горшки с низкорослыми растениями, что будет смотреться довольно красиво.

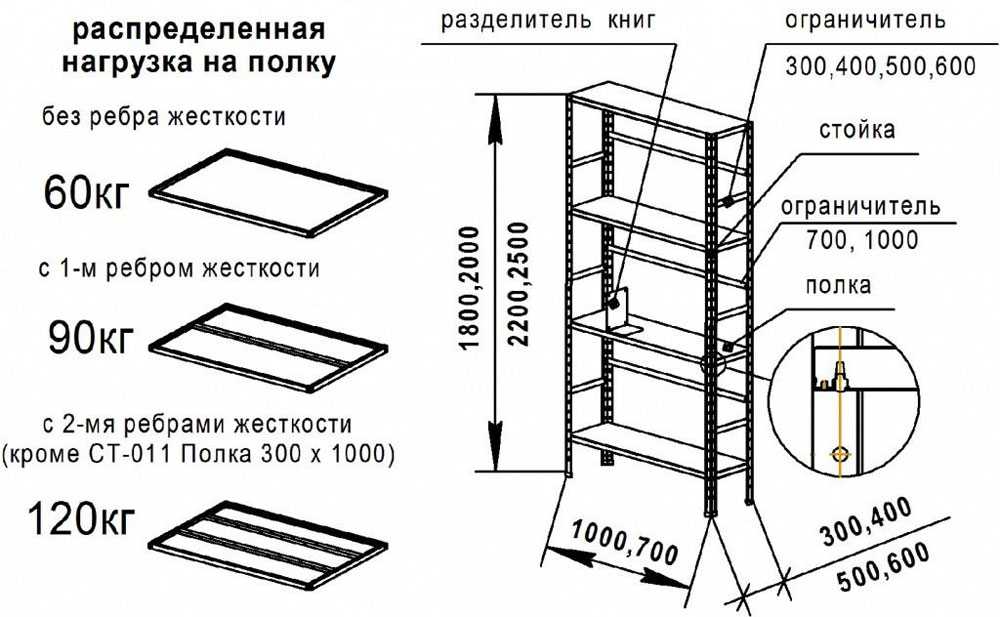

Рисунок 1. Чертеж деревянного стеллажа.

Сделать деревянный стеллаж своими руками не так сложно и под силу практически каждому человеку. Нужно только заранее приготовить все необходимое для работы. На сегодняшний день есть много вариантов стеллажей, разных по дизайну. Но ниже рассмотрим один из самых простых и практичных вариантов.

Материалы и инструмент для работы

Прежде чем приниматься за процесс изготовления деревянного стеллажа своими руками, нужно правильно подобрать материалы и инструмент.

В качестве основного материала целесообразно выбрать доски из натурального дерева. Для такой цели лучше всего подойдет дуб, сосна или красное дерево. Не рекомендуется применять доски на основе древесной стружки, так как они не будут отличаться особой долговечностью и практичностью. При этом следите, чтобы влажность древесины не превышала 12%. Также перед работой дерево обрабатывается антисептиками и специальными пропитками, после чего ему дают пару дней полежать в теплом помещении. Кроме досок, для стеллажа вам понадобится:

Инструменты для изготовления деревянного стеллажа.

• рулетка и карандаш для разметки;
• саморезы;
• шлифовальная машина;
• электрический лобзик;
• лак для дерева;
• молоток;
• столярный клей;
• металлические уголки;
• дрель;
• фанера;
• мебельные ножки на колесиках;
• лак и кисть;
• деревянные бруски для поперечной фиксации полок;
• держатели для полочек.

Вернуться к оглавлению

Подготовка основания, стенок и полочек

Работу начинаем с выбора нижнего основания.

В качестве такового берется толстая доска (толщина должна быть такой, чтобы в нее свободно вошел саморез длиной в 3 см). При этом длина ее равна максимальной длине стеллажа, а ширина – максимальной его ширине, которую вы выбираете самостоятельно. При этом внизу основания желательно через каждый метр длины стеллажа прибить поперечные бруски, длина которых равна ширине основания. Они обеспечат дополнительную крепость.

Теперь переходим к работе над боковыми досками. Если у вас ограниченные материальные ресурсы, то можете вместо натурального дерева использовать для боковушек толстую фанеру. Сразу разметьте ее так, чтобы ширина была равна ширине основания, а высота досок при этом выбирается самостоятельно. Далее вырезаем аккуратно боковушки нужных размеров. Сразу же делаем на их внутренней стороне разметки для полочек. При этом не следует забывать о том, что оптимальные цифры по высоте полок – 21 и 42 см. Эти две высоты могут комбинироваться. Так вы получите полочки одновременно и вместительные, и довольно аккуратные.

Схема сборки стеллажа.

Теперь переходите к вырезанию полочек из дерева. Их длина измеряется из внутренней части стеллажа так, чтобы они одновременно и свободно и плотно вмещались в стеллаж. Ширина же равна глубине самого шкафа. Толщина полок в идеальном варианте не должна быть меньше 2,5 см. НО все равно лучше их фиксировать поперечными брусками снизу. Бруски можно прибивать обычными маленькими гвоздиками.

Далее самое время заняться задней стенкой. Как правило, если вас устраивает цвет и фактура стены, к которой примыкает шкаф, то заднюю стенку можно и не монтировать. Но если это нужно, то из обычной фанеры вырезается стенка, исходя из размеров длины и высоты стеллажа.

Вернуться к оглавлению

Сборка стеллажа своими руками

Итак, все необходимые конструктивные элементы подготовлены. Теперь самое ответственное – сборка стеллажа из дерева в единую конструкцию. При этом лучше всего использовать несколько разных видов креплений: и саморезы, и столярный клей, и гвозди, и металлические уголки при необходимости.

Вернуться к оглавлению

Варианты крепления полок

Сначала берется самая нижняя полка для основания, к которой крепится задняя стенка стеллажа при помощи саморезов. Если же такая стенка вами не предусмотрена, то сразу начинайте работать с боковыми стенками. С внутренней стороны ранее вами уже были сделаны разметки для полок.

Так вот теперь на каждой из разметок параллельно друг другу необходимо закрепить специальные металлические или пластиковые (в зависимости от предполагаемого груза для полочек) держатели, на которые можно будет положить деревянные полки. Далее эти боковины монтируются к нижнему основанию при помощи саморезов. При этом не забывайте соблюдать ровность всех углов. Для надежности еще лучше использовать в качестве фиксирующих элементов металлические уголки.

Но это был первый вариант полок. Есть еще и другой – основательное крепление. Здесь уже вам не нужно делать держатели. При этом полки будут прямо соединяться с боковушками. Чтобы произвести все правильно, для начала прикрепите саморезами боковые стеночки к основанию, после чего один человек должен держать внутри стеллажа по разметке полку, а другой – с внешней части боковин крепить ее саморезами. Из-под низа полки целесообразно дополнительно фиксировать все теми же уголками из металла. Но учтите, что этот способ немного сложнее, так как требует идеальных замеров длины внутренних полок, а также большего времени и внимательности для работы. Любые перекосы могут испортить стеллаж. Поэтому сразу пользуйтесь еще и строительным уровнем.

Вернуться к оглавлению

Некоторые дополнительные советы

Итак, основная часть готова. Теперь остается сверху закрепить крышку стеллажа, которая будет придавать стеллажу законченный вид и предохранять самую верхнюю полку от попадания пыли на нее. Крепление осуществляется при помощи все тех же саморезов.

Изготовление стеллажа (в частности, в процессе сборки) будет надежнее, если после сверления дырочек под саморезы вы промажете их внутри столярным клеем. Это обеспечит дополнительную надежность. В качестве ножек для стеллажа лучше всего использовать мебельные ножки на колесиках. Так и перемещать конструкцию в случае необходимости будет намного удобнее, и выдерживать она сможет любые нагрузки, при этом не провоцируя перекосов.

Стеллаж из дерева своими руками готов! Выглядеть его основная часть будет примерно , как на рис. 1. Эта простая и практичная одновременно конструкция подойдет для любого помещения: для кухни, спальни, зала. Теперь вам остается лишь покрыть стеллаж лаком для дерева и дать просохнуть как следует.

Стеллаж из дерева своими руками (чертежи и фото) | Своими руками

Содержание ✓

• ✓ Для того чтобы сделать стеллаж из дерева своими руками Вам потребуется:
• ✓ Схема сборки стеллажа для одежды
• ✓ Стеллаж для прихожей своими руками – фото
• ✓ СТЕЛЛАЖИ ИЗ ДЕРЕВА СВОИМИ РУКАМИ – ВАРИАНТЫ ОТ ЧИТАТЕЛЕЙ
• ✓ СТЕЛЛАЖ ИЗ ДЕРЕВА СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

Тяжело поддерживать порядок в прихожей, особенно если семья большая и гостеприимная. Все эти куртки, игрушки, ботинки, шапки нужно куда-то складывать. Идеальное место — стеллаж с крючками и съемными полками. Предлагаем рассмотреть этот вариант.

Сделать такой стеллаж своими руками в прихожей будет несложно даже новичку. Неглубокий (40 см) стеллаж не загромоздит пространство, но вместит приличное количество вещей.

Вместо фанеры можно использовать ламинированные сосновые панели шириной 40 см. Если вы хотите покрасить задник, боковинки и полки в разные цвета, как в нашем случае, сделайте это перед сборкой.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Для того чтобы сделать стеллаж из дерева своими руками Вам потребуется:

• 6 ламинированных сосновых панелей (2440 х 400 х 19) • обработанная фанера (2440 х 1220 х 12) • 3 рейки из сосны (25 х 50 х 2440) • обработанная сосновая рейка (25 х 75 х 3050) • обработанная сосновая рейка (25 х 75 х 1830) • 12 крепежей для полок длиной 150-180 см • шурупы • отделочные гвозди…

---

Ссылка по теме: Устройство и оформление домашней библиотеки своими руками. Стеллаж для книг

---

Схема сборки стеллажа для одежды

Размер шкафа, мм (Ш х В х Г): 1220x2130x440

1. Боковые детали 19x400x2134

2. Несъемные полки 19x400x1180

3. Фанерный задник 1220x2130x12

4. Перегородки 19 х 400 х 1660

5. Лицевая деталь 19x890x1220

6. Лицевая деталь 19x625x1220

7. Полки 19x400x368

8. Кронштейны 19 х 375 х 1143

9. Рейки 19x375x400

10. Кронштейн 19 х 375 х 368

11. Кронштейн под центральную полку 19x375x380

Деревянный стеллаж – чертеж

---

Ссылка по теме: Стеллаж из дерева своими руками на веранде

---

Стеллаж для прихожей своими руками – фото

1. Зашкурьте фанерный задник и боковые панели наждачной бумагой (с зернистостью 120/150). Убедитесь, что все панели одинаковой ширины, а все углы — прямые.

2. Выпилите детали по размерам, указанным на схеме. Приклейте рейки (9) сверху, снизу и посередине боковых частей шкафа и закрепите отделочными гвоздями с внутренней стороны.

3. Положите боковинки лицевой стороной вверх на большой рабочий стол или на пол и прибейте к рейкам несъемные полки (2). Убедитесь, что все лицевые детали обработаны. Полки должны быть параллельными.

4. Измерьте стеллаж по диагонали с одной стороны, затем с другой.

Подгоняйте углы конструкции до тех пор, пока диагонали не станут равными. Установите две центральные перегородки (4), выровняйте их по переднему краю и прибейте к верхней и нижней несъемным полкам четырьмя гвоздями с каждой стороны.

5. Переверните стеллаж лицевой стороной вниз. Измерьте расстояние от боковинок до разделителей и отметьте этот размер на фанерном заднике. Положите задник на стеллаж обработанной стороной вниз. Просверлив отверстие, закрепите задник шурупом на одном из углов.

6.Затем, выравнивая стеллаж по фанерному листу, прикрепите задник шурупами к боковинкам, а потом к разделителям и полкам. Для крепежа полок и разделителей используйте по четыре шурупа, для боковинок — по восемь.

7. Еще раз переверните стеллаж и закрепите на заднике клеем и гвоздями кронштейны (8) под полки. Рейки привинтите шурупами под углом 15°, чтобы они не торчали с обратной стороны фанерного листа.

8.Прибейте лицевую отделку к полкам и боковинкам, затем прикрепите клеем и гвоздями кронштейн для нижней полки к задней стороне цоколя.

9.Закрепите крючки и опоры под полки. Можно сделать несколько полочек или вообще от них отказаться, оставив только место для верхней одежды.

---

Ссылка по теме: Книжный шкаф стеллаж своими руками

---

✓На заметку:

Чтобы стеллаж стоял устойчиво, обрежьте плинтус по размеру шкафа в месте установки. При выравнивании конструкции подкладывайте под дно специальные прокладки. При возможности закрепите стеллаж на стене, чтобы он не опрокинулся.

Простой разборный стеллаж из дерева с подсветкой своими руками . Подготовка к началу посевной.

Watch this video on YouTube

---

СТЕЛЛАЖИ ИЗ ДЕРЕВА СВОИМИ РУКАМИ – ВАРИАНТЫ ОТ ЧИТАТЕЛЕЙ

---

ПРИСТЕННЫЙ СТЕЛЛАЖ ИЗ ДЕРЕВА СВОИМИ РУКАМИ – МОДЕЛЬ ИЗ СТАРОГО СТОЛЯРНОГО ЖУРНАЛа

СТЕЛЛАЖ С ФРОНТОНОМ СВОИМИ РУКАМИ

МАТЕРИАЛЫ:

• сосновые мебельные щиты;
• реечные дверки;
• мебельные петли;
• дверные ручки;
• мебельные стяжки;
• клей;
• воск;
• шлифовальная шкурка;
• упаковочная клейкая лента.

1. Чтобы полки надежно держались в боковых стенках, на внутренних сторонах стенок выбирают пазы. В зоне передней кромки паз прорезают насквозь на 1 /3-1/2 ширины стенки под установку сквозной полки (черного цвета). При этом пазы не следует делать слишком глубокими, чтобы не ослабить боковые стенки.

2. Со стороны тыльной кромки в сквозной полке (плите) выполняют поперечные прорези, соответствующие толщине стенок и ширине перемычек, оставшихся в зоне пазов в боковых стенках. После шлифования плиту можно окрасить в желаемый цвет (в данном случае – черный).
3. Заготовки для изготовления фронтона раскраивают таким образом, чтобы после его сборки угол между «скатами крыши» составил 90. Запиливание «на ус» кромок заготовок нужно выполнить как можно точнее и аккуратнее, иначе стеллаж потеряет вид. «Скаты крыши» соединяют один с другим так. Положив детали на ровную поверхность косыми срезами вниз, сверху их склеивают по шву упаковочной клейкой лентой.
4. Соединенные «скаты» переворачивают на другую сторону, промазывают клиновидный паз клеем и перегибают по клейкой ленте так, чтобы между ними образовался угол в 90*.
5. Затем вклеивают фронтонную доску, предварительно окрасив ее в нужный тон. Лицевая пласть фронтонной доски должна быть заподлицо с передними кромками «скатов крыши».

6. Наконец, когда клей подсохнет, приклеивают доску «потолочного перекрытия». Для надежности ее дополнительно крепят шурупами.
7. Перед сборкой все деревянные элементы тщательно шлифуют и покрывают воском или лазурью.

СОВЕТ

Перед шлифовкой поверхности деталей желательно смочить, например, мокрой губкой. В этом случае ворсинки древесины поднимаются и их легче удалить полностью. Поверхность будет тогда совершенно гладкой.

Вручную шлифовать следует в направлении линий текстуры, иначе останутся следы от шкурки.

Полки и боковые стенки скрепляют между собой на мебельных стяжках. Для устойчивости отдельные элементы шкафа (особенно высокие) крепят к стене на петлях.

При сверлении расположенных на одном уровне двух и более отверстий (в том числе и при навешивании настенных шкафов) для их выверки можно использовать уровень. Отверстия лучше всего сверлить электродрелью с бесступенчатой регулировкой числа оборотов.

Облик стеллажа станет совсем иным, если навесить на отдельные его секции реечные дверки (имеются в продаже различной длины и ширины). Гнезда под мебельные петли придется выбрать самому. Лучше стеллаж будет смотреться с дверями, утопленными меж боковых стенок. В этом случае элементы каркаса остаются открытыми.

Ручки к дверям следует подобрать с учетом стилевого оформления других элементов интерьера

---

СТЕЛЛАЖ ИЗ ДЕРЕВА СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

DIY стеллаж из дерева своими руками | BOOKSHELF

Watch this video on YouTube

Стеллаж своими руками. Мастерская. Выпуск 2 | DIY rack. Workshop part 2

Watch this video on YouTube

Простой и надежный деревянный стеллаж своими руками. Два варианта.

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как рисовать схемы стоек

Команда по работе с контентом Edraw

Хотите нарисовать схему стойки?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко нарисовать схему стойки. Просто попробуйте бесплатно прямо сейчас!

Попробуй это Свободно

Схемы стоек — это важный визуальный инструмент, помогающий системным администраторам и сетевым архитекторам организовать ИТ-оборудование внутри серверной стойки. Серверная стойка используется для минимизации использования пространства при размещении различного ИТ-оборудования и систем. Схемы стоек помогают визуализировать размещение различного оборудования. Вы также можете определить тип стоек или оборудования, которое вам требуется, при покупке новых сетей или вычислительного оборудования.

Схемы стоек также иногда называют высотами стоек, поскольку они представляют собой двумерные диаграммы, нарисованные в масштабе, что помогает выбрать подходящий размер стойки. Их также можно использовать, чтобы показать переднюю и редкую часть макета. В этой статье мы поможем и проведем вас через процесс рисования схем стоек. Эта статья расскажет вам, какие компоненты необходимы для схемы стойки и как вы можете использовать EdrawMax , чтобы сделать процесс быстрее и проще.

1. Что следует учитывать в диаграмме стойки

Первое и самое главное перед тем, как нарисовать схему стойки , это знать все ее составляющие. Вам необходимо знать, из чего состоит схема стойки. Эти компоненты ускорят процесс рисования схем стоек и гарантируют, что вы ничего не упустите:

• Физическое расположение активов центра обработки данных :

Физическое расположение активов центра обработки данных важно знать для схемы стойки. Вам необходимо иметь все сведения о местоположении сайта, расположении шкафа и U-положении актива.

• Измеренные показания мощности и температуры :

Необходимо иметь замеры мощности и температуры, чтобы следить за тем, как они повлияют на серверную стойку. Это также будет отображено на схеме стойки. Таким образом, вы должны иметь измеренные показания, прежде чем начинать диаграмму стойки.

• Информация о порте питания :

Чтобы разместить серверную стойку в нужном месте, вам важно знать, где находятся все порты питания в здании или комнате. Вы должны найти серверную стойку, которая работает с положением различных портов питания.

• Оборудование :

Вы также должны знать всю информацию о типе оборудования, которое вы хотите. Такие вещи, как серверы, коммутационное оборудование, ИБП, жесткие диски и модемы.

Важные сведения о схеме стойки:

• Физическое расположение активов центра обработки данных;
• Измеренные показания мощности и температуры;
• Информация о порте питания;
• Оборудование;

2. Подготовка к рисованию схемы стойки

Прежде чем что-либо начинать, важно иметь для этого все предпосылки. Таким образом, здесь мы поможем вам в составлении чертежа схемы стойки. Убедитесь, что вы помните о следующих вещах, прежде чем рисовать диаграмму стойки.

• Подключить оборудование

Составьте список всего оборудования, которое вам требуется или которое вы будете использовать. Это поможет вам в составлении требований к оборудованию.

• Знать все символы

Убедитесь, что вы знакомы со всеми символами, которые можно использовать на схеме стойки. Это поможет вам нарисовать диаграмму, так как вы будете знать, когда какой символ использовать.

• Соберите самое необходимое

Важно, чтобы вы собрали все необходимое, прежде чем рисовать схему стойки. Если вы рисуете от руки, у вас должны быть под рукой бумага, ручка, масштаб, скотч и другие канцелярские принадлежности. Если вы используете онлайн-инструмент, убедитесь, что у вас есть наиболее эффективный и удобный инструмент, такой как EdrawMax.

3. Как нарисовать схему стойки в целом

Давайте теперь приступим к фактической задаче рисования схемы стойки. Начертить схему стойки не так уж и сложно, если у вас есть под рукой нужные инструменты. Здесь мы сначала дадим вам общие рекомендации по рисованию схемы стойки на бумаге, а затем покажем, как это можно сделать с помощью программного обеспечения для построения сетевых диаграмм, такого как EdrawMax. В зависимости от ваших требований и ресурсов вы можете выбрать любой из двух методов.

• Возьмите размеры :

Первый шаг — провести точные измерения компонентов, т. е. оборудования, которое вы собираетесь установить в стойку. Затем сделайте размеры коробки на бумаге. Нарисуйте коробки в соответствии с масштабом, который вы используете. В зависимости от ваших требований, вы можете нарисовать вид спереди или сзади, или и то, и другое.

• Расставить компоненты :

Расположите компоненты стойки так, как вы хотите их установить в конечном итоге. Расположите их так, как считаете нужным, будь то размер или какой-либо другой фактор.

• Добавить символы :

После того, как вы перечислили компоненты и нарисовали блоки, пришло время перечислить символы, которые вам потребуются.

• Оборудование для рисования :

Когда у вас есть вся необходимая информация, пришло время изложить ее на бумаге. Нарисуйте оборудование в масштабе на бумаге. Расположите его на стойке так, как вы хотите. Расставляйте и переставляйте оборудование, пока не достигнете желаемой организации. Добавляйте символы по своему усмотрению.

• Оставьте место для кабелей :

Наконец, не забудьте оставить место для кабелей, особенно в многостоечной среде. Это гарантирует отсутствие ненужного запутывания и повреждения кабелей.

• Используйте схему стойки :

После того, как вы все спроектировали на бумаге, используйте схему стойки для установки вещей. Они подойдут идеально!

Как нарисовать схему стойки в целом:

Обзор стандартного метода рисования схем стоек:

• Возьмите размеры;
• Расположите компоненты;
• Добавить символы;
• Оборудование для рисования;
• Оставьте место для кабелей;
• Используйте схему стойки;

4.

Как нарисовать схему стойки в EdrawMax

Теперь давайте посмотрим, как можно нарисовать диаграмму стойки , используя один из лучших инструментов для построения диаграмм — EdrawMax. EdrawMax делает вашу работу в сто раз проще, поскольку в нем есть встроенные шаблоны, символы и формы, которые вы можете использовать. Они легкодоступны и доступны. Есть два способа, которыми вы можете нарисовать диаграмму стойки в EdrawMax. Вы можете использовать шаблоны, предоставленные EdrawMax, или, если вы не найдете шаблон в соответствии с вашими требованиями, вы также можете нарисовать схему стойки с нуля.

4.1 Рисование схем стоек с нуля

Шаг 1. Откройте EdrawMax и войдите в систему.

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты.

Шаг 2. Откройте новый холст

В этой программе для рисования вы можете быстро и профессионально создавать диаграммы стоек с нуля. Программа имеет простой пользовательский интерфейс и множество функций, таких как импорт изображений, добавление и изменение фигур, изменение цвета, рисование карандашом и многое другое. Легко создать базовый контур и масштабировать его в соответствии с вашими измерениями.

Шаг 3 Выберите символы

Чтобы улучшить схемы стоек, вам необходимо включить символы. Загляните в раздел «Символы» и найдите стойка , за которой следует нужный набор символов.

Шаг 4. Добавьте элементы

После того, как вы импортировали все символы в чертеж схемы стойки, вы можете разместить их на холсте. Вы можете добавить хардскейп и софтскейп рисунки и все остальные элементы. Используйте панели инструментов в правой части экрана, чтобы изменить цвет, размер, шрифт и т. д.

Шаг 5 Сохранить и экспортировать

После разработки диаграммы стойки вы можете экспортировать ее в несколько форматов, таких как JPG, PDF, PNG и многие другие форматы, которые поставляются с Microsoft Office. Вы также можете поделиться дизайном макета сети в социальных сетях, таких как Twitter, Facebook, LinkedIn и т. д.

4.2 Рисование схемы стойки из встроенных шаблонов

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите на EdrawMax Загрузите и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейдите в раздел « Templates » слева и введите « Rack Diagram ».

Шаг 2. Выберите шаблон

В сообществе шаблонов вы найдете сотни готовых к использованию встроенных шаблонов. Выберите любые шаблоны, которые очень похожи на вашу идеальную диаграмму стойки, и продублируйте их в ‘ Использовать немедленно .’

Шаг 3 Изменить детали

Во-первых, убедитесь, что вы импортировали бесплатный встроенный шаблон на холст EdrawMax, а затем вы можете изменить основные детали. Вы можете изменить цвет фона, текст и макет. Вы можете нарисовать различные типы схем стоек. Просто выберите панелей инструментов в верхней или правой части холста и найдите нужные функции.

Шаг 4 Экспорт или публикация

Как только ваша схема стойки будет завершена, вы можете сохранить ее в нескольких форматах файлов, как описано в инструкциях, или опубликовать ее в сообществе шаблонов, чтобы другие 25 миллионов зарегистрированных пользователей могли увидеть и вдохновиться вашим рисунком нейронной сети. Нажмите кнопку « Опубликовать » в правом верхнем углу холста и введите данные своего шаблона, такие как заголовок шаблона, описание и тег, чтобы поделиться своим рисунком с другими.

По сути, нарисовать диаграмму стойки в EdrawMax просто, просто возьмите шаблон стойки и продолжайте настраивать, перетаскивайте профессиональные символы стойки, чтобы сделать ваши диаграммы лучше. Если вы все еще не знаете, как нарисовать диаграмму стойки в EdrawMax, просто посмотрите видео ниже или узнайте больше на нашем канале на Youtube .

5. Советы и соображения

Хотя EdrawMax делает вашу работу очень легкой, вот несколько дополнительных советов, которые вы должны учитывать, чтобы избежать ошибок в конечном результате.

• Совет 1: выберите дизайн сети

Прежде чем приступить к рисованию схемы стойки, убедитесь, что вы знаете, с каким типом сети вы собираетесь работать. Это позволит вам обеспечить эффективную работу вашего физического стоечного сервера.

• Совет 2: Думайте о будущем

Не забывайте, что вы будете использовать эту стойку некоторое время. Убедитесь, что вы учитываете свои будущие потребности и требования при разработке схемы стойки. Создайте гибкую диаграмму стойки, чтобы вы могли разместить новые элементы, когда вам нужно изменить или добавить новые компоненты.

• Совет 3. Просмотрите схему стойки

После того, как вы нарисовали диаграмму стойки, просмотрите ее сами, а также попросите коллег проверить ее, чтобы убедиться в отсутствии ошибок. Это гарантирует, что ничего не будет упущено и что физический стоечный сервер будет установлен гладко.

5.1 Библиотеки символов

EdrawMax оснащен обширной библиотекой символов, которая удовлетворит все ваши потребности в диаграммах. Он имеет более 5000 включенных векторов, которые полностью настраиваются в соответствии с вашими требованиями. Выберите символ и измените его размер, форму, цвет или формат в соответствии с потребностями проекта. Несколько важных символов подпадают под схемы стоек . Если по какой-то причине в библиотеке нет нужного вам символа, вы можете легко импортировать его изображение и без особых усилий создать свой символ. Вы также можете сохранить его в своей личной библиотеке для дальнейшего использования.

5.2 Сообщество шаблонов

EdrawMax имеет богатое сообщество шаблонов , которое дает пользователям быстрый старт. Эти профессионально разработанные шаблоны полностью настраиваются, что дает вам свободу изменять их в соответствии с требованиями проекта. Все, что вам нужно, это открыть раздел шаблонов с левой панели на главном экране и выбрать тот, который лучше всего подходит для вашего проекта. Вы можете найти множество из них для одной классификации. Это бесплатно 9Программное обеспечение 0017 для создания диаграмм стоек также позволяет вам публиковать свой дизайн в сообществе шаблонов, где он может вдохновлять других дизайнеров, таких же, как вы.

6.

Бесплатное программное обеспечение для построения диаграмм стоек

Начертить схему стойки может быть утомительной и трудоемкой задачей, но при наличии подходящих инструментов эта сложная задача упрощается. Используйте EdrawMax для выполнения ваших требований по рисованию схем стоек. Поскольку EdrawMax — это универсальный инструмент для построения диаграмм, в нем есть несколько шаблонов, к которым можно легко получить доступ. Самое приятное в этом программном обеспечении то, что оно бесплатное. Он не только удобен для пользователя, но также предлагает множество других функций, которые оказываются чрезвычайно полезными. Вот некоторые функции, которые делают EdrawMax идеальным инструментом для построения диаграмм стоек:

• EdrawMax поставляется с несколькими бесплатными и полезными шаблонами схем стоек, которые вы можете настроить в соответствии со своими потребностями.
• Вы также можете поделиться своим контентом с людьми, экспортировав его в различные форматы, включая Office, PDF, Visio и т. д. Вы также можете поделиться им в социальных сетях или отправить по электронной почте своим друзьям и семье.
• Вы можете легко делать презентации с помощью средства создания слайд-шоу, которое присутствует в EdrawMax. Вы можете использовать его, чтобы легко преобразовать свой контент в презентацию, а затем представить ее своим коллегам.
• Существует множество готовых форм и символов, которые облегчают вам разработку диаграмм. Вы также можете комментировать значки в соответствии с вашими потребностями и требованиями.
• EdrawMax также позволяет вам шифровать файлы и делать резервные копии, чтобы вы могли хранить их в безопасности.

Настольный компьютер EdrawMax

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

7.

Заключительные мысли

Схемы стоек — это важный визуальный инструмент, который можно использовать для обеспечения беспрепятственной установки физических стоечных серверов сетевыми администраторами. В этой статье точно описаны все необходимые инструменты и подготовительные работы, необходимые для разработки идеальной схемы стойки.

Изучив это руководство, вы убедитесь, что EdrawMax — это все, что вам нужно для построения диаграмм. Лучший инструмент, который обеспечит не только идеальную работу, но и быструю работу. Это отличный инструмент для построения диаграмм, удобный и бесплатный! Итак, если вы хотите улучшить свои диаграммы стоек, скачайте EdrawMax прямо сейчас! Удачного построения диаграмм!

Полное руководство по схеме стойки

Ознакомьтесь с этим полным руководством, чтобы узнать все о диаграмме стойки, например о типах диаграмм стойки, символах диаграммы стойки и о том, как сделать диаграмму стойки.

УЧИТЬ БОЛЬШЕ

Вам также может понравиться

Rack Diagram Software — Server Rack Designer

Lucidchart — это визуальное рабочее пространство, которое сочетает в себе создание диаграмм, визуализацию данных и совместную работу для ускорения понимания и внедрения инноваций.

Создайте диаграмму

Посмотрите видео

Упростите сложные проекты с помощью диаграмм серверов

• Визуализируйте сложные проекты для облегчения понимания и устранения неполадок

  Подробная схема серверной стойки поможет вам выбрать правильный размер сервера, организовать оборудование, выявить проблемы при устранении неполадок и предотвратить потерю времени и ресурсов. С Lucidchart вы можете легко спроектировать свою систему с такими компонентами, как мониторы, жесткие диски, разветвители и т. д., и четко передать ее тонкости даже менее технической аудитории. Наша интуитивно понятная платформа, стандартные для отрасли серверные символы и функции форматирования позволяют без проблем настраивать схему стойки в соответствии с вашими конкретными потребностями.


• Храните, сотрудничайте и делитесь своими схемами стоек

  Используйте Lucidchart для создания центрального защищенного репозитория для хранения и управления всеми схемами и структурами серверов вашей команды. Благодаря специальным разрешениям на общий доступ вы можете контролировать, кто имеет доступ к вашим диаграммам, как внутренним, так и внешним, и кто может их редактировать. Используйте простые в использовании инструменты, такие как чат в редакторе, комментарии к конкретным формам и уведомления @mention, чтобы оптимизировать совместную работу. Вы даже можете встроить свою диаграмму на вики-страницу Confluence или другую платформу для совместной работы, чтобы ваша команда могла ссылаться на нее.


• Импорт документов из других инструментов для построения диаграмм

  Lucidchart создан для интуитивного проектирования и совместной работы даже для пользователей, работающих с другими решениями для построения диаграмм. Независимо от того, обновляете ли вы диаграммы стоек серверов, созданные в Visio, или работаете с пользователями Visio, наша функция импорта Visio предлагает легкий совместный опыт. Помимо поддержки файлов Visio, пользователи также могут импортировать диаграммы из других платформ для построения диаграмм, таких как Draw.io, OmniGraffle и Gliffy. В несколько кликов вы можете импортировать свои документы прямо в Lucidchart и продолжить редактирование и совместную работу с помощью нашего более интуитивно понятного редактора, без необходимости начинать с нуля или терять ранее созданную работу из других инструментов.


• Используйте возможности интеграции для добавления диаграмм в ваши любимые приложения.

  Сделайте конструкцию своей серверной стойки легкодоступной для вашей команды с помощью нашей мощной интеграции с ведущими современными платформами для совместной работы. Легко добавляйте документы и делитесь ими на платформах, которые уже использует ваша команда, таких как Confluence, Jira, Microsoft Teams и GitHub. Обновленные версии схемы доступны для справки, поэтому вы можете быстрее и проще подключиться, устранять неполадки и сотрудничать. Ваши соавторы также могут использовать широкий спектр командных платформ, таких как G Suite или Microsoft Office, для добавления визуальных эффектов в любую электронную таблицу, текстовый документ или презентацию для удобного обмена и дополнительного контекста.


• Управляйте всем жизненным циклом управления сервером

  Комплексные решения Lucidchart для построения диаграмм помогают легко визуализировать любой этап жизненного цикла управления сервером. Помимо построения и настройки диаграмм серверов, вы также можете использовать диаграммы UML, диаграммы потоков данных, сетевые диаграммы и другие визуальные элементы для оптимизации процессов управления или оптимизации вашего сервера. Благодаря мощным функциям построения диаграмм и сотням настраиваемых шаблонов диаграмм Lucidchart является лучшим программным обеспечением для создания диаграмм стоек, оснащенным инструментами, которые помогут вашей команде проектировать, анализировать и реализовывать оптимизацию вашего сервера.


Как собрать серверную стойку

1. Определите размер и потребности вашей серверной стойки

   Определите размер и масштаб вашей серверной стойки, а затем перечислите все аппаратное и готовая схема стойки.

2. Выберите шаблон или откройте библиотеку форм в новом документе

   Выберите шаблон или откройте библиотеку форм серверной стойки в диспетчере форм, чтобы использовать стандартные отраслевые символы оборудования в конструкции серверной стойки.

3. Создание и размещение фигур серверной стойки

   Создайте свою стойку на холсте, масштабируя ее до нужного размера, и начните размещать значки оборудования из библиотеки форм. Вы также можете искать или импортировать дополнительные фигуры, если это необходимо.

4. Тестирование и настройка конструкции серверной стойки

   Когда разработка завершена, пригласите других сотрудников поделиться своими отзывами и внести коррективы и принять меры там, где это необходимо.

5. Завершите свой дизайн и опубликуйте

   После того, как ваша схема стойки будет завершена, поделитесь ею в виде ссылки, загрузите ее в виде изображения или PDF или загрузите в любое из наших интегрированных приложений.

Создайте диаграмму

Часто задаваемые вопросы о диаграммах стоек в Lucidchart

Могу ли я гарантировать, что моя команда использует только определенные формы и символы, уникальные для наших потребностей в диаграммах серверов?

Из каких других инструментов или платформ Lucidchart позволяет мне импортировать схемы стоек?

Как я могу отобразить текущий и будущий проект серверной стойки в одном документе?

Моя команда сильно зависит от Confluence. Как мы можем добавить наши диаграммы стоек Lucidchart в Confluence?

Визуализируйте свои структуры с помощью схемы серверной стойки

Используется миллионами людей по всему миру

«Я использовал Lucidchart для рисования простых блок-схем к очень сложным архитектурным схемам, и это никогда не разочаровывает.
