Приклад из фанеры своими руками: как я делал ложе из фанеры…

Содержание

видео-инструкция как сделать своими руками, особенности изготовления луков, мечей, пистолетов, кастетов, прикладов, чертежи, цена, фото

Статьи

Очень часто требуется изготовление муляжей оружия или игрушек для детей, и фанера как материал отлично подходит для этих целей. В данном обзоре мы расскажем о некоторых видах изделий и разберемся, как сделать их своими руками. Есть более простые, а есть и более сложные модели, но при определенной усидчивости можно осилить любой из нижеописанных вариантов.

На фото: такие изделия часто используются в различных постановках и костюмированных шоу

Что нужно для работы

Чтобы изготавливать те или иные изделия, необходимо иметь под рукой требуемые материалы и инструмент. Конечно, перечень может значительно отличаться, мы перечислим только самые основные комплектующие, которые практически всегда и так есть под рукой:

Фанера	Для работы можно использовать и различные отходы, главное, чтобы их размер был достаточным для той или иной конструкции. Важно подобрать оптимальную толщину для определенной конструкции, иногда надежность очень важна, особенно если изделия будут подвергаться высоким нагрузкам
Инструмент	В первую очередь это приспособления для резки, можно применять как обычные ножовки, так и электроинструмент. Зачастую требуется делать выемки на поверхности, для этого используются стамески и столярные ножи. Шлифовка производится обычной наждачной бумагой, лучше использовать варианты с разной зернистостью, чтобы добиться наилучшего результата
Защитные составы	Фанера состоит из древесины, которую лучше дополнительно защищать от воздействия влаги. Также для придания изделиям большего сходства с оригиналами их окрашивают в черный или стальной цвет, главное – подобрать износостойкую краску, которая хорошо ложится на дерево
Клей	Для того чтобы скрепить и зафиксировать отдельные элементы, используются специальные составы, это может быть как обычный клей ПВА, так и эпоксидная смола. Для наиболее прочных соединений применяются высокопрочные современные композиции на бакелитовой основе

Важно!
Лучше использовать качественную фанеру, а не материалы третьего и четвертого сорта, так как они и выглядят хуже, и имеют более низкие показатели прочности.

Специальные конструкторы из фанеры – отдельное направление, которое пользуется большой популярностью

Некоторые типы изделий и их особенности

Отметим сразу, что не все изделия законны, так кастет из фанеры является оружием, которым можно нанести увечья, и за его ношение вас могут привлечь к ответственности. Мы расскажем только о тех вариантах, которые можно делать без каких-либо ограничений.

Конструкторы

Этот вариант подойдет тем, кто любит собирать 3Д модели или хочет сделать необычный и интересный подарок своему ребенку.

Рассмотрим на примере пистолета:

Для начала вам нужно найти все необходимые схемы. Как известно, подобные изделия состоят из множества составных частей, поэтому очень важно найти очень качественный чертеж, который будет состоять из выкроек всех требуемых элементов. Чем он будет подробнее, тем лучше будет конечный результат;

Чертежи пистолета из фанеры могут быть и очень сложными, все зависит от выбранного варианта

Далее с помощью копирки вам нужно перенести контуры всех элементов на фанеру, делайте это аккуратно с помощью ручки или острой указки. Линии можно сделать более отчетливыми с помощью карандаша, важно добиться их хорошей видимости;
Резку лучше всего производить с помощью ручного лобзика для дерева или стационарного приспособления, электролобзик подходит для грубой обработки и работать с ним при вырезании мелких элементов неудобно. Старайтесь делать все максимально аккуратно;

Следует правильно установить режущее полотно в рамке

Важно!
Чтобы при распиловке исключить повреждение торцов и их растрескивание, лучше всего поверхность обработать смесью клея ПВА и воды в пропорции 1:2.

Выемки проще всего делать так: вначале просверливается отверстие по размеру равное ширине паза, после чего производится резка лобзиком;
Последним этапом является шлифовка торцов, чтобы они были ровными и не царапались при сборке.

В некоторых моделях присутствуют даже движущиеся части

Муляжи

Если вас интересует вопрос, как сделать пистолет из фанеры или другой вид оружия, который будет напоминать настоящий, то этот раздел поможет вам:

В первую очередь нужно найти необходимые схемы. Причем понадобятся не чертежи оружия из фанеры, а настоящие эскизы с точными размерами и геометрией каждого элемента;

Чем точнее схема – тем лучше результат

Очень часто надо склеить несколько элементов друг с другом, инструкция по проведению работ проста: куски соединяются с помощью клея и сжимаются с использованием струбцин. Фиксация снимается после полного высыхания состава;
Далее необходимо придать заготовке форму нужного изделия или его части. Черновые работы лучше всего производить лобзиком, а если есть отверстия или проемы, то вначале сверлятся отверстия, а затем выемке придается нужная конфигурация;
Затем предстоит самая сложная и трудоемкая часть процесса – вырезание различных элементов и придание поверхности реалистичного вида. Для этого используются резцы самой различной конфигурации, лучше практиковаться на более простых элементах, чтобы не испортить результат работы и не переделывать все заново. В результате у вас должна получиться точная модель оригинала;
После этого нужно тщательно отшлифовать поверхность, чтобы скруглить все плоскости и придать материалу идеальную гладкость там, где это необходимо. Для грубой обработки используется наждачная бумага М80-М100, для чистовой – М180 и мельче;

После шлифовки можно доработать нужные участки

Наконец, для того чтобы придать максимальную правдоподобность, следует искусно окрасить готовый вариант. Расцветка, как правило, подбирается такая же, как и у оригинала, поэтому вы можете заранее купить краски нужных цветов.

Точно так же можно сделать и модели холодного оружия, тот же меч из фанеры станет отличным дополнением к новогоднему костюму ребенка, а если сделать его в натуральную величину, то можно использовать как учебный вариант для тех, кто хочет освоить фехтование.

Луки

Можно сделать лук своими руками из фанеры, причем он будет полностью рабочим и из него можно будет стрелять по мишеням. Конечно, создать дальнобойный охотничий вариант вряд ли получится, но порадовать себя и детей активным отдыхом вы сможете.

Работа производится следующим образом:

Для рукоятки нужно склеить два куска бакелитовой фанеры толщиной 20 мм между собой, размер элементов должен быть примерно 60х400 мм, чтобы получить полноценный узел;
После склеивания с помощью лобзика детали придается нужная форма, лекало лучше найти в специализированной литературе. Далее нужно резцом придать поверхности такой рельеф, чтобы было удобно держаться в процессе использования;

Добиться нужной формы непросто, поэтому следует понимать то, что времени будет затрачено немало

С двух сторон сверлятся отверстия под болты М6, которыми будут закрепляться плечи. Их лучше всего изготавливать из фанеры толщиной 16 мм, если у вас листы 8 мм, то можно склеить два элемента с помощью столярного клея;
На концы приклеиваются куски фанеры, чтобы сделать полочку для тетивы, после высыхания клея им придается нужная форма и вырезаются пазы шириной 3 и глубиной 8-9 мм;

Вот что у вас должно получиться в итоге

Далее все элементы шлифуются и покрываются морилкой и лаком для дерева для защиты от влаги. Конструкция собирается, для тетивы приобретается кевларовая стропа толщиной 3,5 мм в магазине альпинистского снаряжения. На этом вопрос, как сделать лук из фанеры, можно считать закрытым.

Приклады

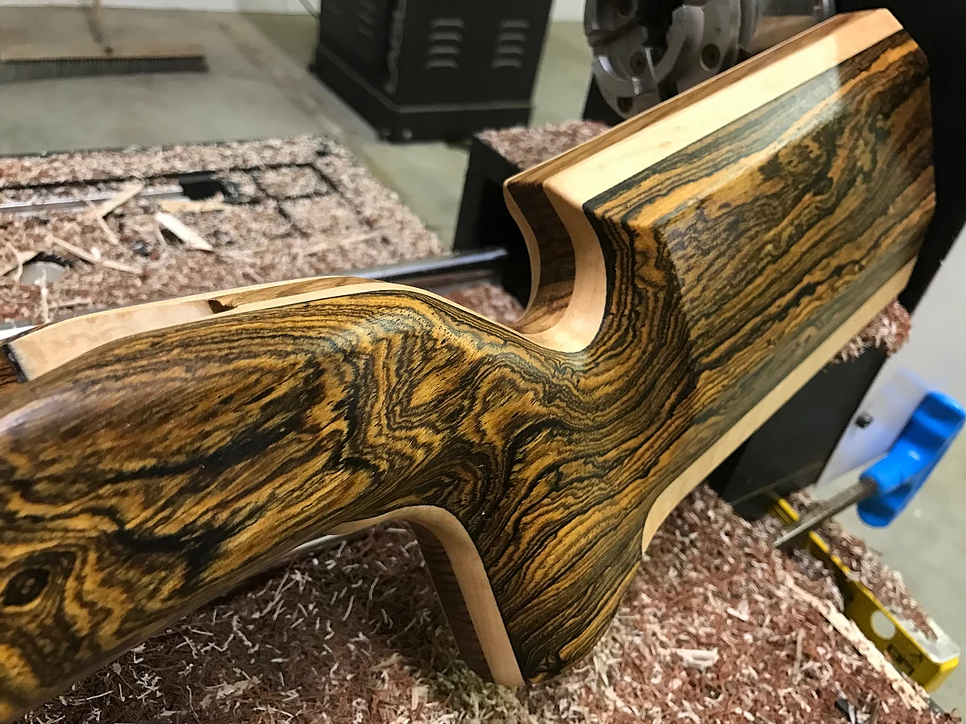

Если вам нужно сделать приклад или, как его еще называют, ложе, то фанера также может стать отличным вариантом.

Работы имеют следующий вид:

В первую очередь нужно склеить пару кусков нужного размера для получения необходимой толщины, так как стандартных вариантов недостаточно;
Далее надо обрисовать будущий профиль изделия и провести черновую распиловку с помощью электролобзика;
Следующий этап – вырезание ниши под механизм, тут важно делать все максимально точно, чтобы система крепилась надежно и правильно, любые сдвиги приведут к тому, что вы не сможете нормально пользоваться оружием;
Затем поверхности придается рельеф: ложе скругляется, делаются углубления и обводы, форма которых может значительно отличаться. Это скрупулезная работа с резцом, на которую уходит много времени;
Когда все доработки завершены, можно шлифовать поверхность и наносить на нее защитный состав. К примеру, так делается приклад из фанеры своими руками.

Если все сделано правильно, то сборка не займет у вас много времени и все элементы идеально станут на свои места

Вывод

Фанера – отличный материал для изготовления моделей, муляжей и даже полноценного оружия. Важно делать все аккуратно и использовать качественное сырье, а видео в этой статье наглядно покажет некоторые из описанных работ. Если у вас есть ценные замечания или вопросы по теме, то задавайте их в комментариях.

Как сделать и собрать стыковые соединения

Изготовить простую квадратную или прямоугольную раму, шкаф, ящик или ящик с помощью стыковых соединений очень просто.

Стыковые соединения могут использоваться разными способами для соединения двух досок или панелей: кромка к кромке, кромка к кромке, кромка к кромке и т. д. Например, чтобы сделать простую рамку для картины, вырежьте четыре детали, каждая квадратный конец. Одна противоположная пара сторон обрезается такой же длины, как и длина рамы. Другая пара сторон обрезается по ширине сборки минус удвоенная ширина другой пары сторон. Поскольку запас часто не соответствует ширине, указанной в чертежах, мне нравится измерять ширину моей пары длинных сторон, а затем вычитать измерение из длины другой пары сторон.

Но прежде чем резать какие-либо детали, разумно убедиться, что пила, которую вы используете для резки (составная торцовочная пила, настольная пила и угловой упор и т. д.), режет ровно и точно. Мне нравится делать пробный разрез или два и проверять прямоугольность концов и краев разреза с помощью точного пробного угольника (фото выше). Для идеально квадратной сборки крайне важно, чтобы каждая противоположная пара сторон была обрезана до одинаковой длины. Используйте упор и остановитесь с помощью торцовочной пилы (или настольной пилы и торцовочного упора), чтобы обеспечить постоянную длину.

После того, как детали вырезаны, самый простой способ сборки — это просто склеить детали. Это прекрасно работает при соединении досок из цельного дерева кромкой к кромке, чтобы сделать более широкую панель или полку, или при склеивании деталей кромкой к лицевой стороне, когда длинное зерно приклеивается к длинному волокну. Вы также можете обойтись без склеивания фанерных каркасов, соединенных встык, так как происходит некоторое склеивание боковых волокон.

Усиление стыковых соединений

Для прочных и долговечных стыковых соединений необходимо усиление. Усиление соединения не только добавляет прочности и долговечности вашей сборке, но также помогает удерживать детали на одном уровне во время склеивания. К счастью, существует множество различных возможных способов укрепления стыка, от простых гвоздей и шурупов до клеевых блоков и распорок, шурупов, дюбелей, печенья, шлицев и ключей-бабочек.

Гвозди и шурупы

Простой способ укрепить каркасные сборки — добавить гвозди (фото ниже) или шурупы, чтобы скреплять соединения, пока клей сохнет. Это нормально для хозяйственных ящиков, ящиков и шкафов, которые не подвергаются большим нагрузкам и нагрузкам во время использования. Однако такие сборки обладают очень небольшим сопротивлением скручиванию — склонность рамы или коробки изгибаться по диагонали. Никогда не используйте клей и гвозди для сборки цельнодеревянного каркаса, соединенного встык встык: пористая торцевая структура древесины не обеспечивает прочности при склеивании, а любое изгибание или напряжение легко разрушает слабое клеевое соединение и вырывает гвозди. out, которые имеют очень небольшое сопротивление отрыву.

Клеевые блоки и распорки

Для стыковых соединений с невидимыми внутренними поверхностями самый простой способ добавить армирование — применить клеевые блоки. Клеевой блок — это то, на что он похож: небольшой брусок или полоска дерева, приклеенная на место. Клеевые блоки обычно используются внутри сборок из фанеры и МДФ, таких как шкафы, комоды, шкафы и т. д. Их также можно использовать в проектах из цельной древесины, если волокна клеевого блока идут параллельно волокнам сборки. Не нужно зажимать блоки на месте: просто нанесите клей на блок и прижмите его на месте, используя движение вперед-назад. Вы почувствуете, как блок «всасывается» на место, так как его становится все труднее перемещать. Для большей прочности добавьте сверло и вверните шурупы через клеевой блок в обе половины стыкового соединения. В качестве альтернативы можно прикрутить распорку поперек внутреннего угла стыкового соединения, например, фартука стола. Распорка может быть металлической L-образной скобой или угловой косынкой (продается в хозяйственных магазинах) или деревянной распоркой, сделанной из обрезков твердой древесины со скошенными концами под углом 45 градусов, обрезанными так, как если бы вы обрезали элемент фоторамки.

Шурупы с потайной головкой

Популярным способом создания достаточно прочных стыковых соединений являются шурупы с потайной головкой. В этой системе используются зенкованные отверстия под крутым углом, просверленные в одном элементе стыкового соединения — рейке рамы, боковой стенке шкафа, перегородке каркаса и т. д. Винты, ввинченные в отверстия, стягивают детали и прочно фиксируют их (левое фото вверху). Карманные резьбовые стыковые соединения быстро собираются и не требуют клея, поэтому после этого не нужно выдавливать или грязные капли. Кроме того, карманные резьбовые соединения можно разобрать, если вы допустили ошибку или хотите разобрать свой проект в будущем. Хотя можно просверлить угловые отверстия, необходимые для этого соединения, с помощью обычной электродрели или сверлильного станка, вы получить более чистые и точные отверстия с помощью специального приспособления. В системе карманных отверстий Kreg (правое фото вверху) используются специальные приспособления с сверлильными втулками, зажимами и ступенчатым сверлом для просверливания чистых, расположенных под идеальным углом и расположенных на расстоянии отверстий в ваших заготовках.

Штифтовые соединения

Проверенный и надежный (хотя и немного устаревший) метод увеличения прочности основных стыковых соединений — это забивка с помощью цилиндрических штифтов, вставляемых в отверстия, просверленные в обеих частях соединения. Изготовленные из твердой древесины, дюбели имеют ребристую или спиральную канавку по всей длине, что позволяет клею распространяться вокруг них во время сборки, что приводит к прочному соединению. Хитрость в получении хороших дюбельных соединений заключается в том, чтобы просверлить отверстия точно в одном и том же месте в обеих частях; любые несоответствия в расположении и дюбели не войдут в обе части, или соединение будет смещено.

Печенье

Изобретенное в Европе более пятидесяти лет назад, столярное дело из бисквита (также известное как столярное дело из тарелок) состоит из небольшого деревянного печенья в форме футбольного мяча, вклеенного в пазы для образования прочных, быстро образующихся соединений между деревянными деталями, соединенными встык. .

Соединитель пластин (выше) используется для вырезания пазов. Столярный клей набухает спрессованным деревянным печеньем, поэтому соединение получается очень плотным и прочным. Печенье является отличным усилением для стыковых соединений, используемых для соединения корпусов шкафов, сундуков и ящиков, ящиков и подносов или соединяемых встык элементов рамы шириной 2 дюйма и шире.

Шлицы

В качестве альтернативы бисквиту, шлицы представляют собой узкие деревянные планки, вставленные в пазы, вырезанные на поверхности узла, соединенного встык. Эти пазы можно вырезать с помощью настольной пилы и пильчатого диска или фрезера, оснащенного насадкой для резки пропилов. Вы можете либо вырезать шлицы из тонкой фанеры (хорошо подойдет 1/4-дюймовая фанера из балтийской березы), либо вырезать шлицы из цельного дерева так, чтобы волокна шли в коротком направлении. Шлицы можно использовать для усиления стыковых соединений рамы, но чаще они используются на стыковых соединениях каркаса, например, для изготовления сундука или шкафа. Чтобы быть наиболее эффективным, шлицы должны проходить по всей длине соединения.

Ключи-бабочки

Декоративный способ усилить стыковые детали, соединенные по краям, — это ключи-бабочки. Ключ в форме песочных часов, вырезанный из тонкого дерева, вставляется в выемку, вырезанную на поверхности соединения, причем самая узкая часть ключа располагается по центру шва между двумя частями. Приклеенный ключ добавляет механическую прочность соединению и предотвращает его разрыв.

Хотя вы можете создать соединение «бабочка-шпонка», используя долото, чтобы вырезать углубление, и лобзик, чтобы вырезать шпонку, гораздо проще использовать фрезер и шаблон.

3 Высокопрочные соединения фанеры | Древесина

Эти три метода столярных работ обеспечивают максимальную прочность соединений фанеры.

Соединения фанеры

Многослойность фанеры делает ее более экономичной и устойчивой к сезонным перемещениям, чем цельная древесина, особенно для больших панелей. Но эти слои также ослабляют стыковые соединения при проектировании. Эти три метода столярных работ обеспечивают максимальную прочность соединений фанеры.

1. Пазы или канавки во всю ширину

Прочный, надежный и простой в изготовлении, паз на всю ширину (поперек волокон) или канавка (вдоль волокон) идеально захватывает сопрягаемую заготовку с клеевой поверхностью по всему периметру. Как правило, вырезайте выступ на глубину примерно в половину толщины фанеры. Шкаф, книжный шкаф или комод, изготовленные из плотно прилегающих, склеенных между собой соединительных элементов, прослужат десятилетиями.

Вы можете вырезать пазы и канавки с помощью настольной пилы или фрезерного станка. Нам нравится использовать сложенный набор плинтусов на настольной пиле, потому что это быстро и легко воспроизводимо.

Установите правильное сочетание измельчителей, прокладок и внешних лезвий, как показано ниже, в соответствии с толщиной фанеры, и установите эту установку на настольную пилу. Сделайте пробные надрезы в обрезках, пока не получите правильную посадку — вставленная заготовка должна скользить в пазу и выходить из нее при умеренном нажатии рукой, но не выпадать, если ее держать вверх ногами. Добавьте или удалите прокладки по мере необходимости.

После того, как вы настроите стопку, вы можете разрезать все свои пазы для бумаги такой толщины. Совмещение с направляющим упором, как показано секунд ниже , гарантирует, что все разрезы, сделанные на соответствующих заготовках, будут идеально выровнены.

Для угловых соединений этот канал становится шпунтом. Поскольку вы потеряете одну из клеевых поверхностей паза, лучше использовать шпунт в сочетании с дополнительной опорой, такой как винты или лицевая рама из цельного дерева, закрывающая открытые края.

Палец на прокладочном кольце

Сложите внешние ножи, измельчители и прокладки комплекта плинтуса рядом с фанерой и нащупайте комбинацию одинаковой толщины.

Проталкивание доски через настольную пилу

Вы можете безопасно использовать как риппер, так и угловой упор для изготовления откосов, потому что вы не прорезаете доску.

2. Пазы с заплечиками

Это соединение соответствует узкой пазу с язычком, созданным путем вырезания шпунта на заготовке вставки. А когда вы используете это соединение в углу — там, где оно лучше всего светит — оно становится замковым шпунтом, обеспечивая большую клеевую поверхность, большую прочность и превосходную жесткость по сравнению со стандартным шпунтовым соединением.

Для вырезания выступа с уступом требуется обработка обеих сопрягаемых деталей. Во-первых, вырежьте плинтус с помощью плинтуса настольной пилы или фрезера с прямой или спиральной фрезой, как показано ниже. Затем вырежьте паз на сопрягаемой детали (, фото в центре ), чтобы язычок точно вошел в паз. (Сделайте надрезы в тестовом обрезке, чтобы точно подогнать его.)

Фрезерный станок на доске

Сделайте простой прямоугольный Т-образный угольник из обрезков и используйте его, чтобы направлять фрезерный станок для вырезания пазов. Используйте канал в руке, чтобы выстроить следующий дадо.

Фрезерный станок вблизи

Используйте фрезу, чтобы точно отрезать язык; менять подшипники на разную длину. Отрегулируйте глубину резания бита, чтобы контролировать посадку соединения.

Трещина в соединении

Для максимальной прочности поместите язычок на дно вставки. Этот сустав раскололся, когда на него поместили вес.

3. Шлицевое стыковое соединение

Чтобы избежать проблемы несовместимости и нестандартной толщины фанеры, используйте это соединение, которое нельзя пропустить. Поскольку вы изготавливаете его по индивидуальному заказу, толщина фанеры не имеет значения. Чтобы каналы всегда соответствовали друг другу, режьте их с помощью фрезера и одной и той же прямой или спиральной фрезы. Сделайте приспособление для фрезера из обрезков по образцу, показанному на рисунке 9.0085 ниже , размер соответствует толщине вашей фанеры.
