Мансарда в частном доме своими руками: Мансарда своими руками в частном доме, как пристроить мансарду к старому деревянному или кирпичном дому своими руками, ВИДЕО по строительству надстройки мансардного этажа.

Содержание

Мансарда своими руками в частном доме, как пристроить мансарду к старому деревянному или кирпичном дому своими руками, ВИДЕО по строительству надстройки мансардного этажа.

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой, не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа, из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Содержание

  1. Основные типы мансард
  2. Материалы
  3. Устройство мансарды
  4. Технология строительства
  5. Правила устройства мансардного этажа
  6. Поэтапная инструкция, как сделать мансарду своими руками
  7. Особенности пристройки мансарды своими руками к старому дому

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши: четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая
  1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
  2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
  3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
  4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду. Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

  • Кровля.
  • Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
  • Коньковый прогон – верх стропильной конструкции.
  • Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
  • Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
  • Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
  • Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
  • Изоляционный слой, состоящий из гидроизоляции, утеплителей, звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

  • Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
  • Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
  • Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
  • Внутри обязательно устроить пароизоляционный слой.
  • На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

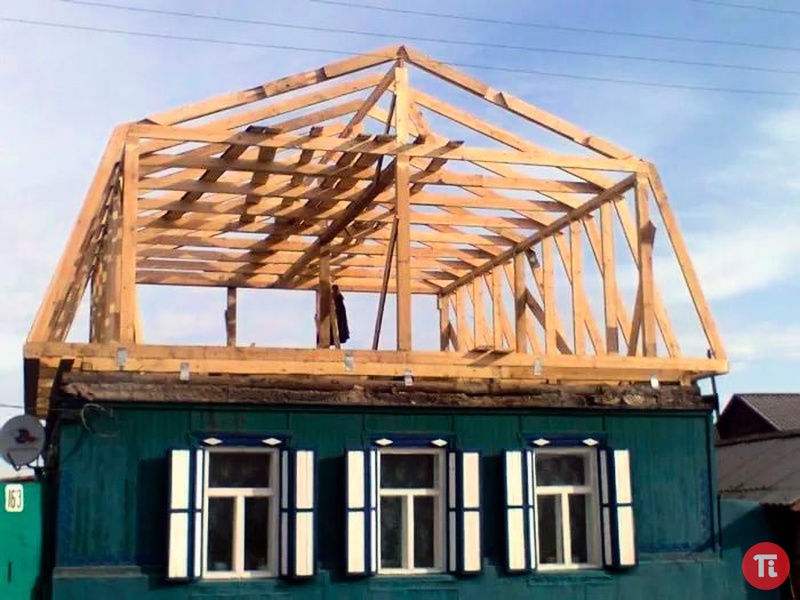

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

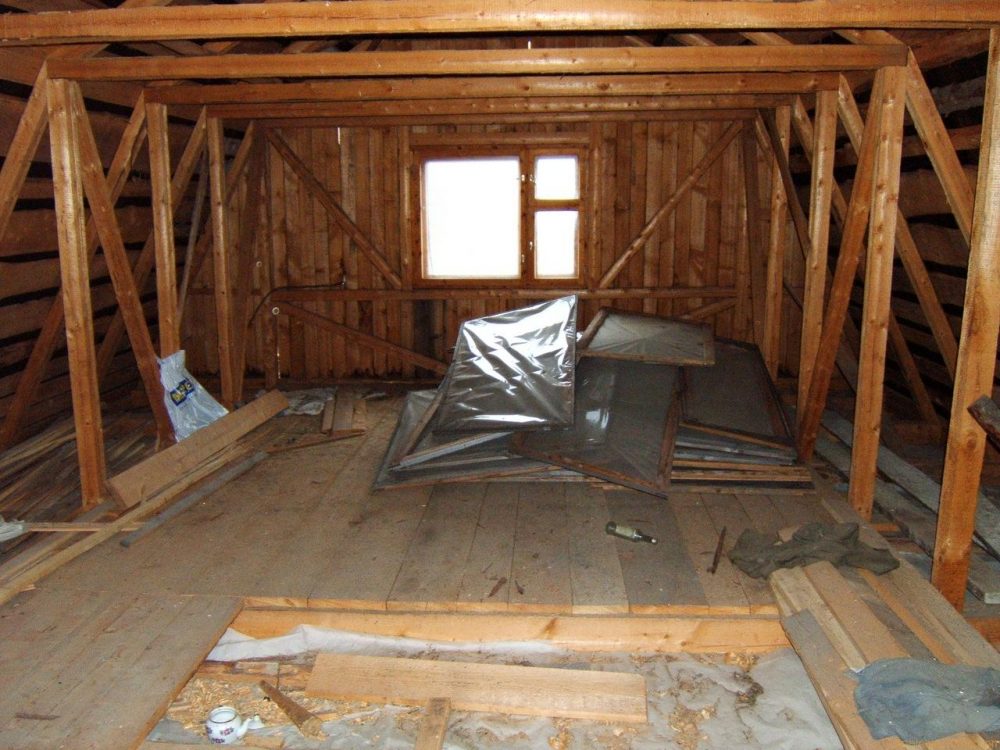

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

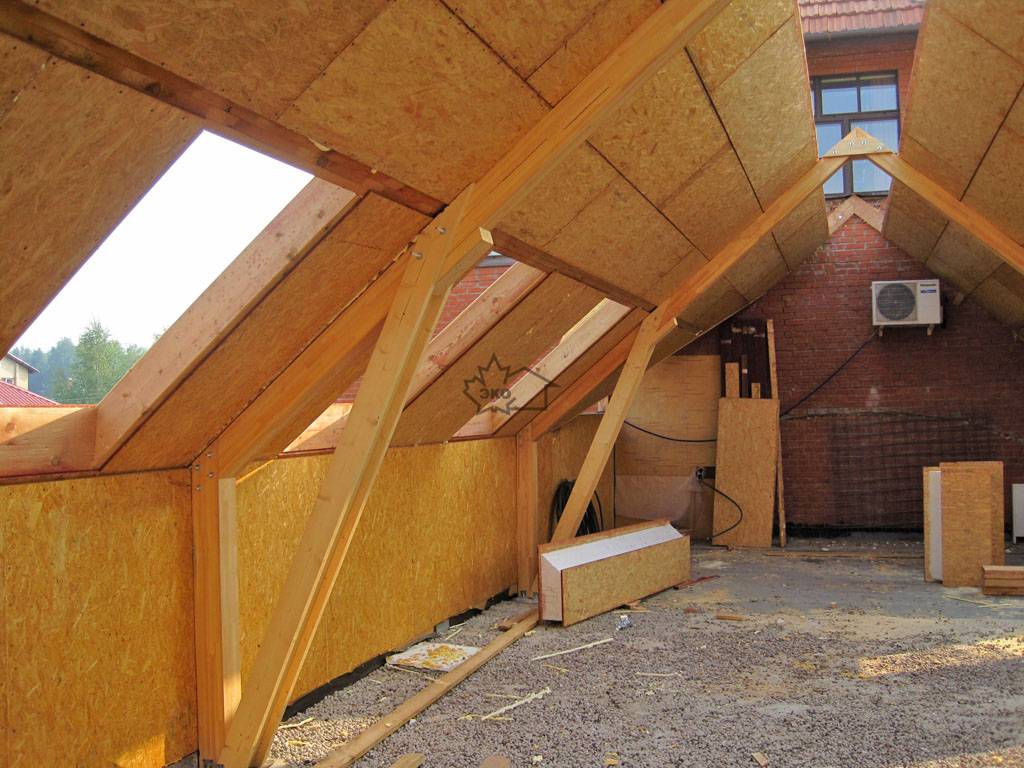

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды. Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа, так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

Постройка мансарды своими руками в частном доме, строим поэтапно, как построить, строительство

Содержание:

Методика постройки мансарды своими руками
Создание проекта
Разборка старой крыши
Укрепление стен частного дома
Изоляционные работы с перекрытиями
Постройка стен мансардного этажа
Возведение крыши — поэтапное строительство
Монтаж оконных рам
Внутренняя отделка мансарды

Рационально использовать жилое пространство всегда было жизненно необходимо. Это касается не только обычных помещений внутри дома, но и места под крышей. Благодаря разнообразию современных строительных материалов и технологий, стало возможным оборудование мансардного этажа таким образом, чтобы он был пригодным для жизни. В данной статье мы расскажем о том, как построить мансардный этаж, предоставив информацию в виде пошаговой инструкции для новичков.


Методика постройки мансарды своими руками

Каким бы ни было здание, и для каких бы целей оно не использовалось, в большинстве случаев в нем можно обустроить мансарду, которая бы служила в качестве рабочего или жилого помещения. Технология строительства подразумевает учет всех возможных нюансов и включает ряд этапов.


Итак, если строим мансарду своими руками – поэтапный показ строительства поможет правильно организовать работу на основных стадиях процесса:

  • составление проекта;
  • разборка старой кровли;
  • укрепление несущих и промежуточных стен верхнего этажа;
  • выполнение качественной гидро- и теплоизоляции потолка нижнего этажа;
  • установка мансардных перегородок и стен;
  • возведение крыши над мансардой, ее отделка и теплоизоляция;
  • монтаж оконных рам;
  • внутренняя отделка и декор мансардного помещения.

Четкое соблюдение очередности возведения мансарды позволит выполнить строительство в соответствии со всеми правилами безопасности.

Создание проекта

Безусловно, постройка мансарды невозможна без предварительных проектных работ. На данном этапе разрабатывают внешний вид всей постройки, просчитывают нагрузки на несущие конструкции и фундамент с учетом типа материалов для возведения стен и кровельного каркаса. Как правило, такую работу лучше доверить профессионалам, поскольку без необходимого опыта составить подробный и грамотный проект крыши частного дома очень трудно.


Кроме того, перед тем как построить мансарду на даче или в частном доме по избранному проекту, необходимо пройти процедуру согласования с контролирующими органами и службами, чтобы избежать возможных проблем во время оформления недвижимости. Строительство пройдет быстрее, если будет разработан корректный и качественно рассчитанный проект.

Разборка старой крыши

Если мы строим мансарду своими руками в деревянном доме старой постройки, для того чтобы соорудить в нем мансарду, скорее всего, придется разобрать старую крышу. Таким образом, можно будет построить новое надежное помещение мансарды, не привязываясь к изначальной конфигурации крыши дома. Кроме того, исчезнет необходимость в проведении ремонта старого покрытия. Да и сама по себе новая конструкция будет более безопасной.


Некоторые работы по разбору кровельного покрытия и каркаса вполне можно выполнить самостоятельно. Тем не менее ряд манипуляций требует не только профессионального подхода, но и специальных инструментов. Поэтому, в некоторых случаях стоит пригласить в помощь специалиста, чтобы быстро и без последствий разобрать старую крышу.

Укрепление стен частного дома

Следующим, важным этапом, перед тем как построить теплую мансарду, будет обеспечение достаточной прочности несущих стен смежного этажа, поскольку нагрузка, передаваемая мансардой на стеновые конструкции и фундамент здания, существенно возрастет.


Для работ по укреплению стен нужно будет воспользоваться расчетами их прочности, не забывая учесть степень изношенности здания в целом. Обратите внимание, что укрепление стен конструкции выполняется одним из стандартных способов, которые требуют привлечения спецтехники и наличия определенных навыков. Поэтому на данном этапе желательно пригласить опытных строителей.

Изоляционные работы с перекрытиями

Конструкция мансарды в деревянном доме предполагает, что пол такого помещения будет одновременно потолком расположенного ниже этажа. Поскольку снизу будет подниматься теплый и влажный воздух, это может привести к появлению плесени и неприятного запаха, деформации напольного покрытия, повышению температуры воздуха внутри мансарды и, как следствие, теплопотерям. Чтобы избежать таких проблем, перекрытие необходимо изолировать.


Гидроизоляция и утепление перекрытия мансарды своими руками в частном доме производится из доступных, недорогих материалов. С ними удобно работать, они обладают отличными характеристиками. А если еще и ознакомиться с некоторыми нюансами изоляционных работ, можно быть уверенными, что все будет сделано правильно и качественно.

Постройка стен мансардного этажа

При первоначальном строительстве любого здания составляется его архитектурный проект, в котором указываются общие характеристики его структурных элементов. Возводя мансарду в деревянном доме своими руками, стоит учитывать его особенности и выполнять надстройку только в разрешенных местах и строго по размерам. Если пренебречь исходными техническими данными, это грозит не только целостности мансардного помещения, но и всего здания в целом.

Важно приобретать для постройки стен мансарды только материалы, которые не возгораются и не выделяют токсичных веществ. С данной операцией владелец дома вполне способен справиться самостоятельно.

Возведение крыши — поэтапное строительство

Одним из основных этапов строительства мансарды своими руками в частном доме является установка стропильного каркаса и перекрытия крыши. При этом следует помнить, что любая крыша, особенно мансардная, неминуемо подвергается внешнему воздействию. Причем в случае подтекания воды в щели между кровельным покрытием, последствия для мансарды будут более сложными, чем для чердака. Кроме того, важно определиться с конфигурацией кровли – простой она будет или ломаной.


Чтобы обеспечить внутри мансарды комфортные условия для пребывания, ее необходимо утеплить, гидроизолировать и обеспечить качественную вентиляцию.

Следовательно, кровельный пирог мансардной крыши будет состоять из таких слоев:

  • внутренние отделочные материалы – фанера, гипсокартон или стружечные плиты;
  • пароизоляционная мембрана или пленка;
  • утеплитель из пористых материалов, например минваты;
  • гидроизоляция с возможностью отвода жидкости;
  • кровельное покрытие – металлочерепица, мягкая кровля, шифер или другие.

Если вы не уверены в своих силах, то строительство каркаса и изоляционные работы с кровлей стоит доверить опытным специалистам.

Однако при соблюдении строительных норм и требований проектной документации с этим можно справиться и своими руками.

Монтаж оконных рам

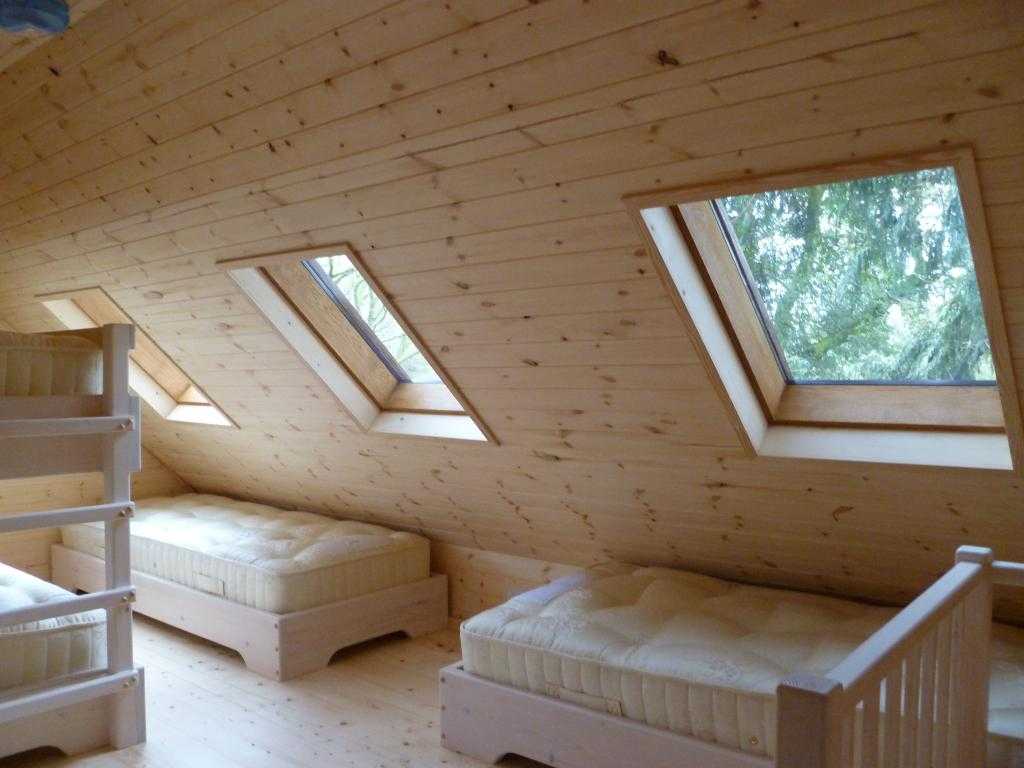

Чтобы внутри мансарды было светло, необходимо установить оконные рамы. При этом выбирать необходимо специальные мансардные окна, которые позволят обеспечить герметичность конструкция и минимизировать теплопотери. Кроме того, мансардные окна изготавливают таким образом, чтобы они выдерживали атмосферные осадки, и помещение можно было проветривать при необходимости. Как правило, изготовлением и установкой мансардных окон занимаются соответствующие организации.


Внутренняя отделка мансарды

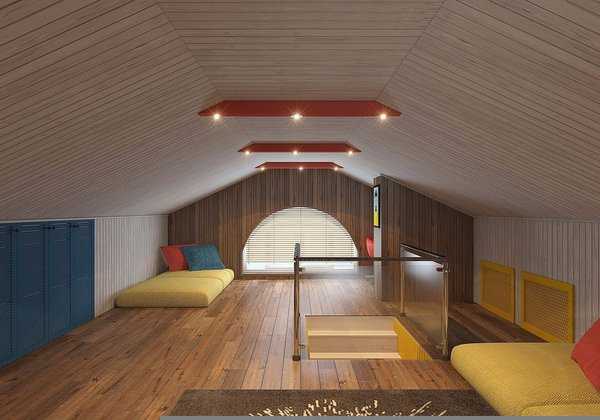

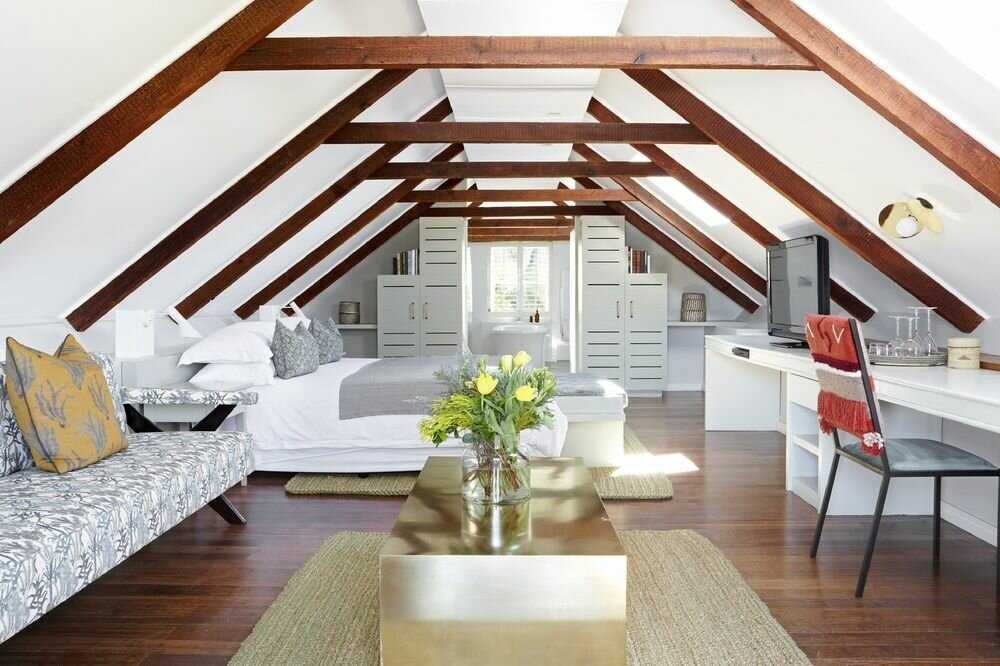

На последнем этапе работ мансардному помещению придают жилой вид. При этом выполняется монтаж системы отопления, производится финишная отделка стен, настилается напольное покрытие и, при желании, система теплого пола, проводится освещение и другие коммуникации. Все эти работы в той или иной степени могут быть выполнены своими руками.

Главное, соблюдать технические стандарты и правила безопасности, чтобы получить уютную, теплую и безопасную мансарду, которая прослужит долгие годы.
