Кухня своими руками — 75 пошаговых фото, чертежи и схемы

Содержание:

  1. Проектирование
  2. Деталировка и фурнитура
  3. Сборка шкафов
  4. Оборудование и инструмент для сборки
  5. Монтаж кухни
  6. Итоговый вид

В общем надо было что-то с этим делать, и я решил перенести стиралку в другой конец комнаты и поместить её между газовой плитой и стеной у окна. По предварительно снятым замерам всё выходило «тютелька в тютельку»: ширина шкафчика, который надо было изъять, равна 40 см, машинки – 40 см. Однако в процессе демонтажа шкафа у стыка пола и стены показалась  труба отопления, которая мешала установить стиралку в нишу, и если деревянный шкафчик легко подрезается, то с машинкой, естественно ничего не поделаешь. Пришлось наспех сооружать небольшой пьедестал (на высоту трубы) и установить на него машинку, но уже тогда всё было предельно ясно  — пришло время ремонтироваться.

Как оказалось впоследствии, машинка не только запустила этот неизбежный процесс, но и стала, пожалуй, главным элементом, который повлиял на проектирование и выбор дизайна будущей кухни.

Содержание

Исходные данные

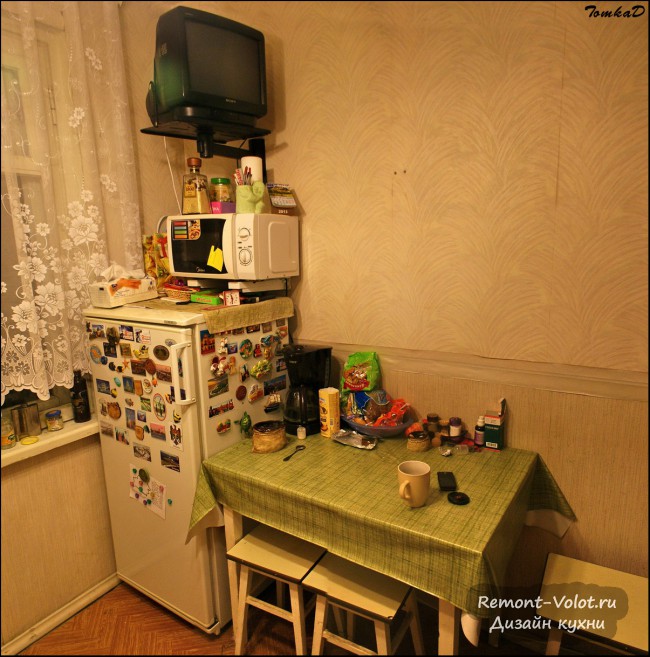

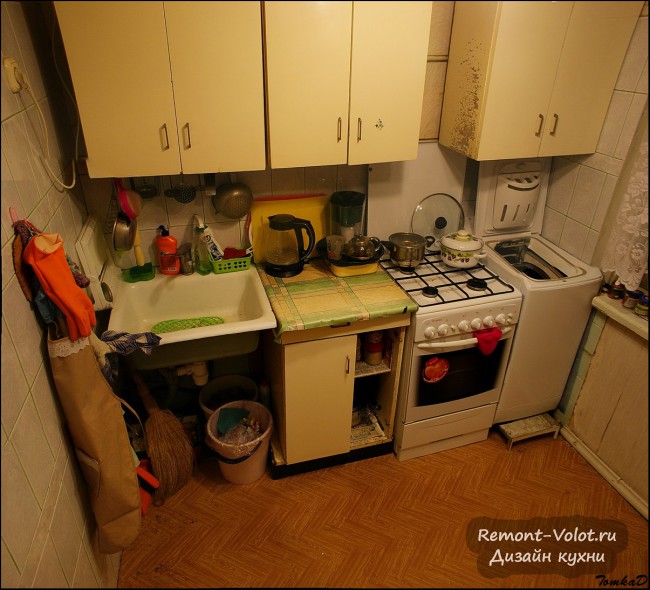

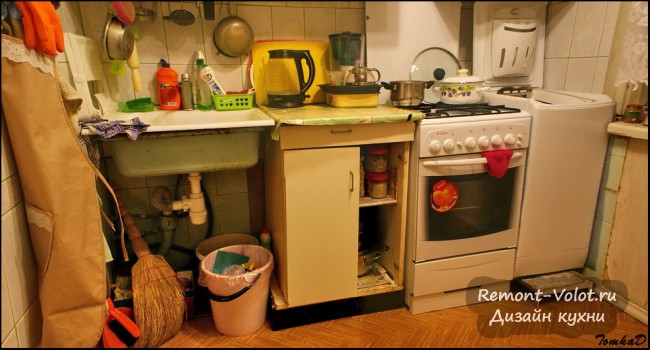

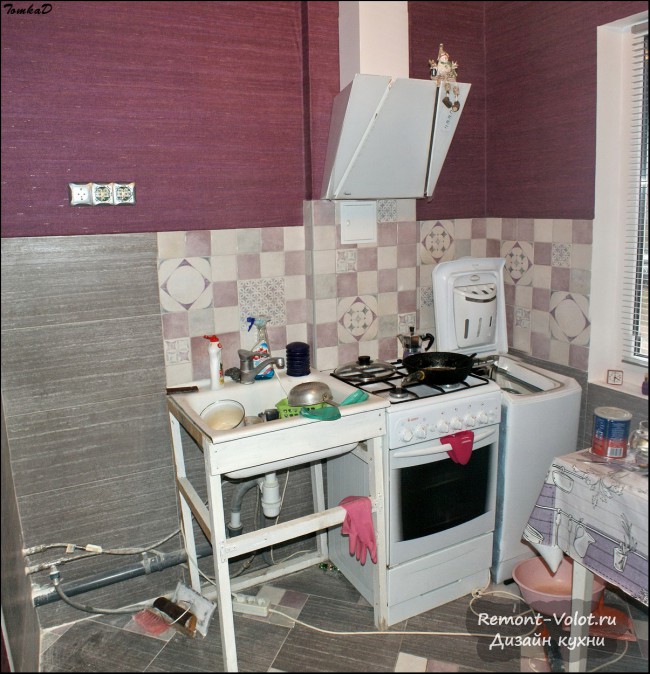

Итак, что же я имел на старте всего этого мероприятия. Кухня площадью 6,2 м2 (по техпаспорту), на которой много лет не делалось никакого, даже косметического ремонта. Кухонный гарнитур так вообще стоял со времён сдачи дома, а это уже без малого – 40 лет. Оконная рама старая, деревянная. Холодильник старый, требующий замены. Газовая плита относительно новая, но не отвечающая требованиям супруги.


В общем из того, что предполагалось забрать со старой кухни и перенести в новую оставались лишь микроволновка и упомянутая в прологе стиральная машинка.

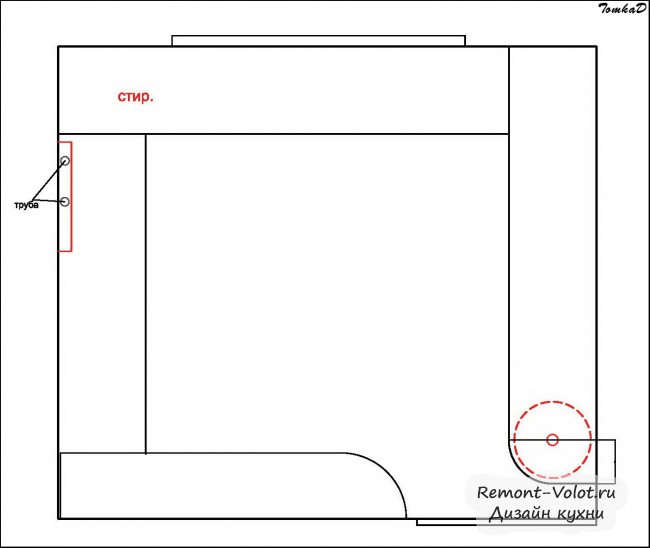

Остаётся только добавить, что старая планировка кухни и расположение на ней всех элементов всегда казалось мне жутко неудобным, не практичным и не рациональным, а посему я начал вести борьбу за каждый сантиметр, за каждый клочок свободного пространства, и, забегая вперёд, хочу признаться, что у меня это получилось.

Общие положения

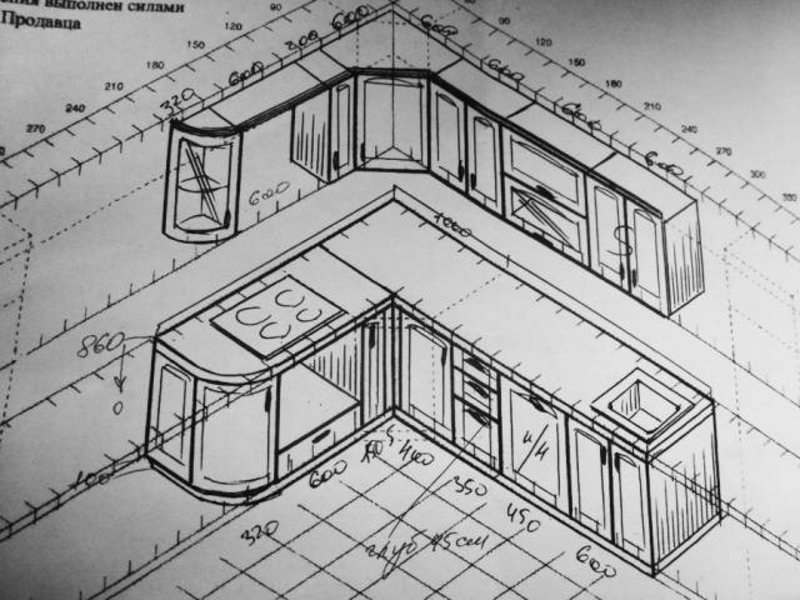

Не открою Америки, если замечу, что прежде чем начать проектирование кухонного гарнитура, необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций.  Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза,  нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», «варианты расположения розеток на кухне», «выбор фасада для кухонного гарнитура» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков  и какое расстояние рекомендуют соблюдать между ним и напольным рядом.



Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной – машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

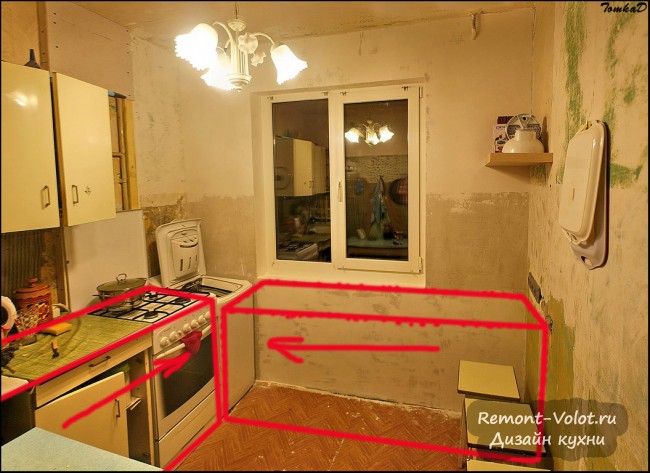

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём.  Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

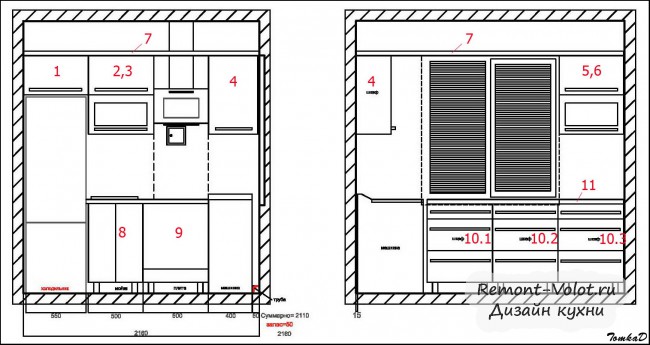

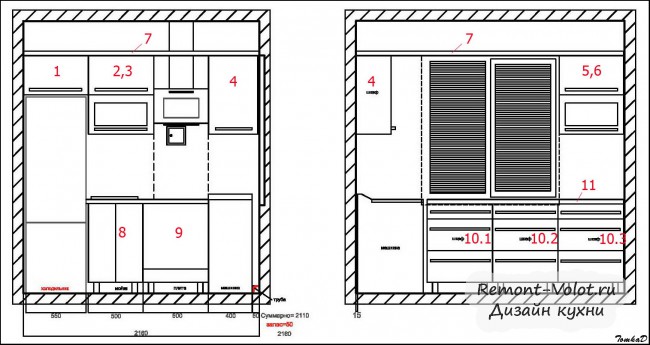

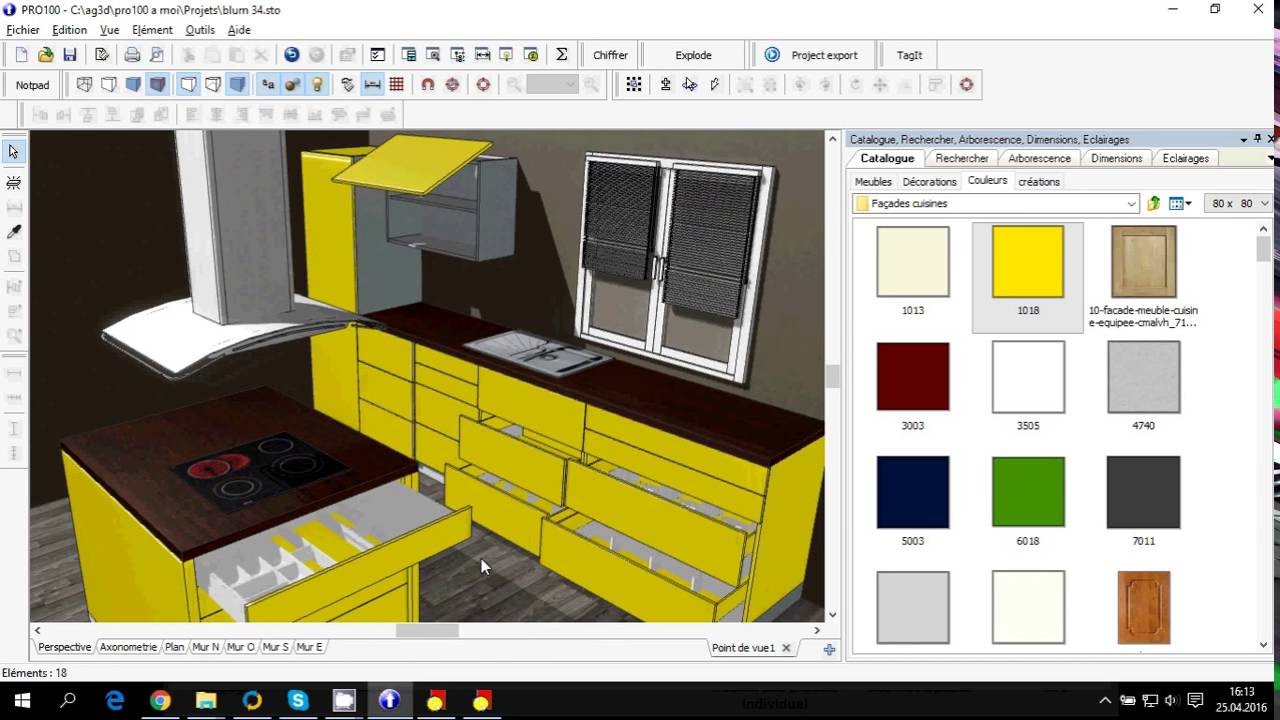

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит  оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться онлайн конструктором у нас на сайте. Особенных заний для использования не требуется — берите и рисуйте.

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

  • Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
  • Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

  • Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

  • Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
  • В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
  • Шкафы 10.1-10.3  — это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

Деталировка и фурнитура

Давайте представим себе, что размеры вашего шкафчика должны быть 600х700х300 мм. Вы берёте и заказываете детали шириной 600, высотой 700  и глубиной 300 мм, а потом пытаетесь их подогнать. Естественно, на выходе у вас ничего путного не получится, потому что вы не учитываете толщину детали и то, как эти детали между собой будут состыкованы и расположены  в готовом изделии. Вот именно для этого и необходимо делать деталировку – разделение готового изделия на отдельные его составляющие.

Прежде чем я перейду к большой таблице с готовыми деталями для моей кухни, разъясню ещё несколько моментов, что откуда и как берётся.

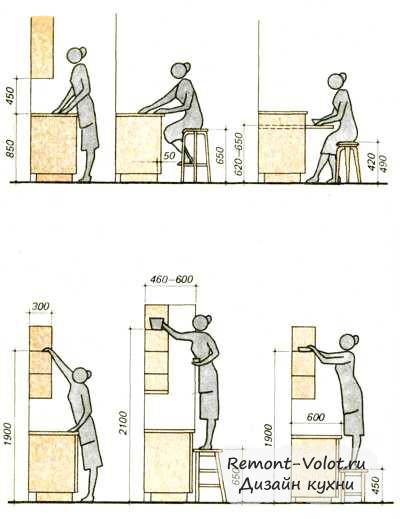

Высота шкафчика напольного ряда. Рекомендуемая стандартная высота напольного ряда равна 860 мм. Толщина столешницы обычно равна 28 или 38 мм (у меня 38мм). Высота декоративных ножек от 70 мм и выше (у меня 100мм). Вот и получается, что высота шкафчика (самого короба) в моём случае равна: 860 –38 – 100 = 722 мм. Для удобства дальнейших расчётов я принял просто 720 мм.

Выдвижные ящики могут быть нескольких видов:

  • Короб ящика собран из того же материала, что и остальная кухня (ЛДСП) и крепится на роликовые или телескопические направляющие. Как говорится – дёшево и сердито.

Деревянные выдвижные ящики
Тандембоксы

  • Метабоксы, тандембоксы и т.п. По сути это уже готовые ящики с системами крепления и регулировки, под которые только лишь подгоняется дно и задняя стенка (вырезается из ДСП). Системы эти не дешевые, однако просты и удобны в монтаже. Плюс выглядят они очень солидно. У каждого производителя существуют схемы по расчёту установочных размеров, присадке и монтажу их тандембоксов. Обязательно скачайте их из интернета, либо возьмите у продавцов, изучите и приступайте к деталировке.

Схема и установочные размеры тандембокса фирмы Boyard
Схема и установочные размеры тандембокса фирмы Boyard

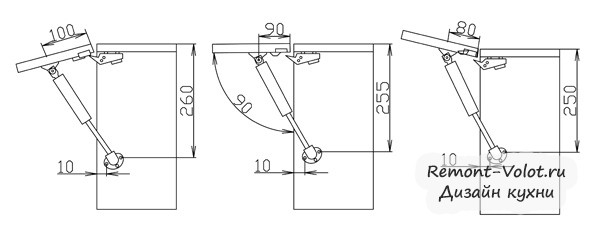

Газовые лифты и авентос монтируются на шкафчики верхнего ряда и предназначены для открывания и удерживания на весу фасадов. На строительном рынке или в магазине продавец проконсультирует вас по поводу этих штук, от вас лишь надо сообщить материал и размеры фасада, который надо открывать/удерживать.

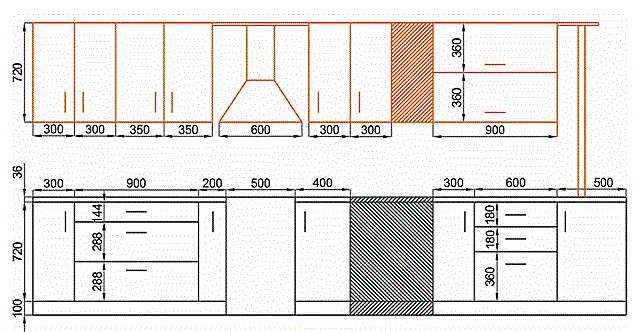

Итак, представляю ещё раз схему кухни и деталировку, которая получилась у меня на выходе.
Схема и установочные размеры тандембокса фирмы Boyard

Деталировка кухни (ЛДСП, пластик, ДВП, столешница)

Изделие

Размеры ШГВ

Детали

Кол-во, шт

Материал

Примечание

1

2

3

4

5

6

7

1

Шкаф над холодильником

550х320х360

360х300

2

ЛДСП18



514х300

2

ЛДСП18



Ф356х5461

1

пластик

2 отв. под петли

545х355

1

ДВП



2,3

Шкаф-сушка над мойкой

600х320х720

720х300

2

ЛДСП18

2 отверствия под петли в верхнем фасаде; вырез под стекло в нижнем. Садятся на авентос HF.

+ стекло лакомат.

564х300

2

ЛДСП18

Ф356х596

2

пластик

545х355

1

ДВП

4

Шкаф над стиралкой

450х320х720

720х300

2

ЛДСП18



414х300

2

ЛДСП18



412х280

1

ЛДСП18

полочка

Ф716х446

1

пластик

2 отв. под петли

715х445

1

ДВП



5,6

Шкафчик настенный

600х270х720

720х250

2

ЛДСП18

2 отверствия под петли в каждом фасаде; вырез под стекло в нижнем. Садятся на дверные петли и газовые лифты.

+ стекло лакомат.

564х250

2

ЛДСП18

Ф356х596

2

пластик

715х595

1

ДВП

7

Кухонный потолок





1

ЛДСП18





1

ЛДСП18





1

ЛДСП18





1

ЛДСП18



8

Шкаф под мойку

500х570х720

500х550

1

ЛДСП18



702х550

2

ЛДСП18



464х80

1

ЛДСП18



Ф716х246

2

пластик

по 2 отв. под петли

9

Шкаф для духовки

600х570х720

600х550

1

ЛДСП18



702х550

2

ЛДСП18



564х550

1

ЛДСП18



550х60

2

ЛДСП18



502х60

2

ЛДСП18



Ф114х596

1

пластик

Фасад ящика

545х535

1

ДВП

Дно ящика

10

Шкафы напольные – 3 шт

600х430х720

600х410

3

ЛДСП18

Выдвижные ящики на базе тандембоксов Boyard Swimbox SB01-02 GR.1/400

702х410

6

ЛДСП18

564х80

6

ЛДСП18

Ф286х596

6

пластик

Ф136х596

3

пластик

715х595

3

ДВП

489х376

9

ДСП 16

Дно ящиков

477х84

3

ДСП 16

Задняя стенка

477х200

6

ДСП 16

Задняя стенка

11

Столешница

1100х600



1

Еггер 38

*делается вырез для подоконника





1850х600*



1

Еггер 38

Примечание: 1 – подчёркиванием обозначается сторона детали, которая оклеивается кромкой ПВХ, двойное подчёркивание означает, что кромкой оклеивается две стороны детали с таким размером. Если толщина кромки равна 1 мм и выше, то её обязательно нужно учитывать при деталировке.

ЛДСП Kronospan

Пластик Abet Laminati 410 Groove

Кромка Polcemic 50S 06/22

Столешница Egger 38 мм, цвет Лацио серо-голубой, матовый.

Стекло лакомат (2 шт)

С этой деталировкой я отправился в контору, которая занимается распилом и оклейкой ДСП, выбрал подходящие на мой вкус материалы и оформил заказ. За весь материал с работой вышло 660 долларов (из них 120 за столешницу).

Пока изготавливался мой заказ, я занялся непосредственно закупкой всей необходимой фурнитуры, метизов, а также бытовой техники. Всё, что мне понадобилось для кухни, приведено в таблице ниже.

Фурнитура, метизы, бытовая техника

Наименование



Кол-во, шт

Цена за 1 шт, у.е.

Итого, у.е.

Примечание

Лифты газовые

Reis 50N

6

2

12



Ручки фасадные

GTV

17



62

418-15, 320 — 2

Ножки алюминиевые хром

40х40х100

20



27



Петли дверные GTV

с доводчиком

6



12





без доводчика

6



2,5



Петли для навешивания шкафов



10







Профиль для навешивания

3 п.м.









Авентас HF

Kessebohmer

1

80

80



Тандембоксы Boyard

L=400, H=84 и 200

9

23

210

С доводчиками

Сушка



1



6



Лоток-вкладыш



1



3



Направляющая телескопическая

L=450

1



3



Метизы







5-6



Варочная поверхность

Kuppersberg FQ4TGW

1



297



Духовой шкаф

Wirpool AKP 461WH

1



285



Мойка

Полигран

1



94



Вытяжка

Akpo Getias 50

1



190



ВСЕГО:







1475





В итоге стоимость гарнитура (без техники) составила 1270$: фасады, каркасы, фурнитура, столешница, стекла.

Сборка готовых изделий

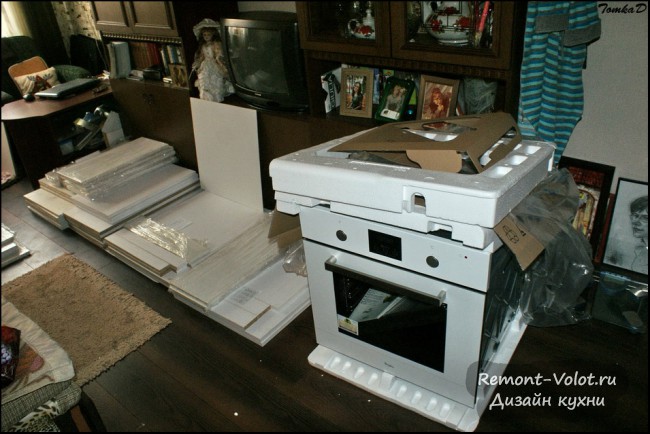

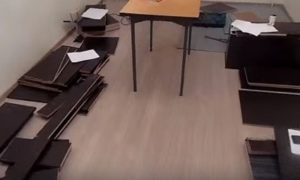

И вот уже через несколько дней мне привезли и сгрузили перед подъездом кучу досок из ламинированного ДСП, сверху присыпали фасадами из пластика, добавили пару листов ДВП и 38-миллиметровую эггеровскую столешницу. Всё это добро я распределил по комнатам квартиры, предварительно произведя необходимую сортировку деталей, чтобы я точно знал, где и какой шкаф у меня находится
Схема и установочные размеры тандембокса фирмы Boyard
Схема и установочные размеры тандембокса фирмы Boyard

К каждой кучке деталей добавилось по листку бумаги с названием изделия, размером деталей и их количеством.

Схема и установочные размеры тандембокса фирмы Boyard

Начинается самая ответственная, но, вместе с этим, и самая кайфовая часть работы – сборка готовых изделий.

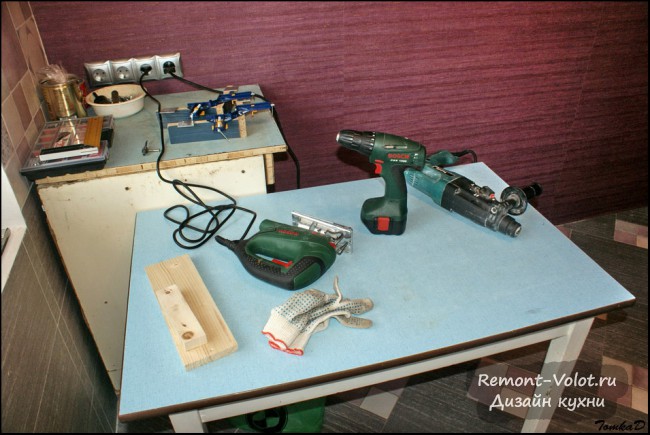

Оборудование и инструмент для сборки

В работе мне потребуются следующие инструменты:

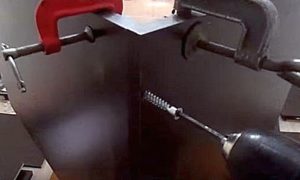

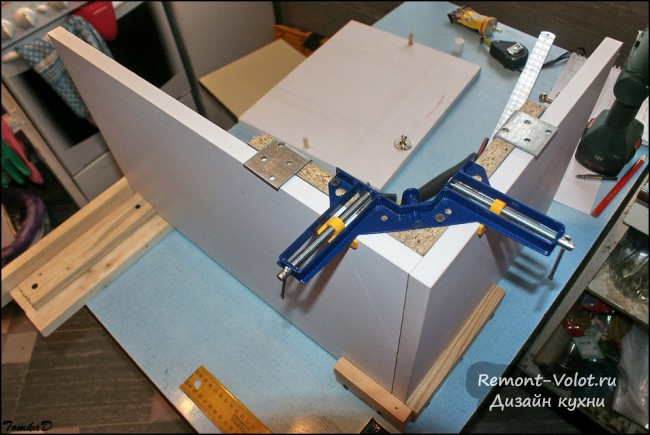

  • угловые струбцины (при работе с конфирматами без них никуда). Купил на рынке дешёвенькие хлипенькие и усилил их двумя полосками ДСП. Собрал ими кухню, шкаф в комнату, комод и обувницу и много чего ещё соберу.

Схема и установочные размеры тандембокса фирмы Boyard

  • Шуруповёрт + дрель;
  • Электролобзик;
  • Специальное сверло под конфирматы (евростяжки) и бита-шестигранник;
  • кернер (или шило) и пара карандашей;
  • угол столярный, рулетка и линейки;
  • Набор молотков и киянка.

Схема и установочные размеры тандембокса фирмы Boyard

Перед началом сборки я изготовил также несколько шаблонов для рассверливания деталей под склейку на деревянные шканты, но сразу же в процессе работы отказался от этой затеи – конфирматы надёжно и крепко стягивают изделие.
Схема и установочные размеры тандембокса фирмы Boyard
Схема и установочные размеры тандембокса фирмы Boyard

Сбор изделий надо проводить на большой ровной плоской поверхности и тем лучше, чем она больше площадью.

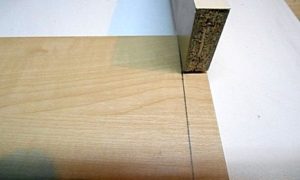

Чтобы не запутаться в процессе работы со сторонами деталей и их ориентированием, обязательно сделайте на них пометки карандашом типа «ПР ВН» (правая боковина внешняя сторона) или «Дно» т.е. так, чтобы было понятно вам.
Схема и установочные размеры тандембокса фирмы Boyard

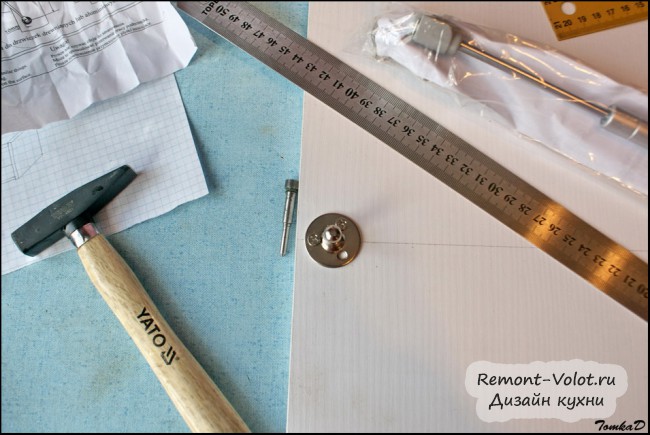

Очень рекомендую проводить разметку и монтаж крепёжных элементов (например крепления для газовых лифтов или присадка телескопических направляющих для выдвижных ящиков) на отдельных деталях, когда они ещё не собраны в короб – согласитесь, что намного удобнее развернуть отдельно взятую деталь, чем каждый раз крутить-вертеть на столе целый короб.
Разметка под крепление газовых лифтов на боковинах шкафчика №1
Разметка под крепление газовых лифтов на боковинах шкафчика №1

Алгоритм работы нехитрый:

  • разметка при помощи угольника (линейки) и карандаша;
  • накернивание  (можно шилом или гвоздём) места под закручивание шурупа;
  • закручивание шурупа.

Накернивать советую обязательно, потому что просто так закрутить шуруп в ламинированную ДСП не получится, он будет прокручиваться и соскальзывать, что всегда вызывает немалое раздражение.

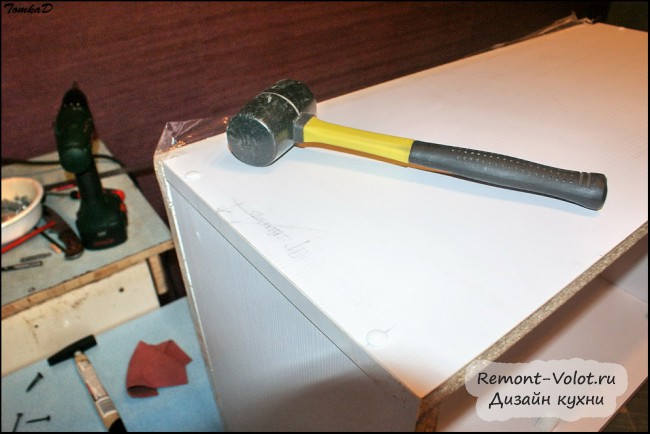

Когда разметка под крепёж или присадку сделана, можно приступать к сборке самого короба. Вот тут уже главными инструментами являются угловые струбцины, дрель и шуруповёрт.

Работаем по похожему алгориту:

  • разметка места под сверление конфирматным сверлом при помощи угольника (линейки) и карандаша;
  • накернивание;
  • фиксация деталей на угловые струбцины;
  • сверление конфирматным сверлом;
  • стягивание деталей конфирматом.

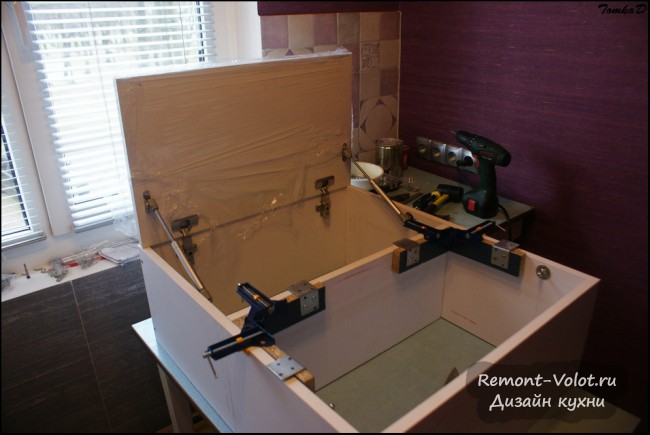

Сборка короба шкафчика №1

Сборка короба шкафчика №1

Короб собран, теперь осталось навесить на него фасад, прикрепить петли навешивания на стену и  прибить заднюю стенку из ДВП.

Фасад крепится к коробу на дверных петлях без доводчика. Отверстия в фасаде под крепление петель вырезаются фрезером диаметром 35 мм (в моём случае этим озаботилась контора, у которой я заказывал детали).

Сборка короба шкафчика №1
Сборка короба шкафчика №1

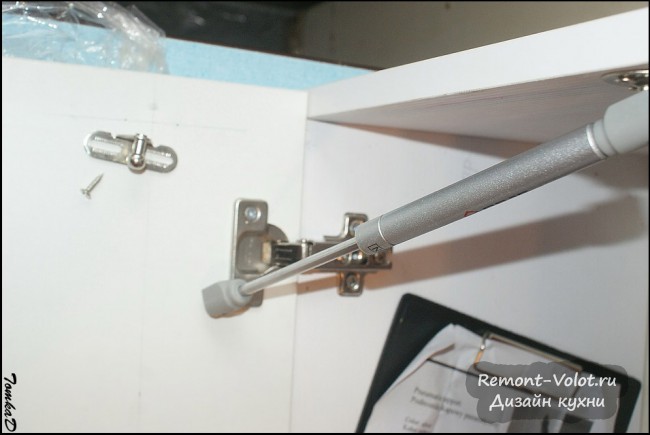

Дальше крепим к фасаду ответные части для установки газовых лифтов и ставим сами лифты. Лифты можно устанавливать в трёх положениях, в зависимости от которых фасад будет открываться под тремя разными углами (меньше 90, 90 и больше 90 градусов).

Сборка короба шкафчика №1
Сборка короба шкафчика №1
Сборка короба шкафчика №1

Во внутренние части короба крепим петли под навешивание.

Сборка короба шкафчика №1

На финише остаётся закрыть конфирматы пластиковыми заглушками, прибить заднюю стенку и прикрепить к фасаду ручку.

Сборка короба шкафчика №1

Получился такой шкафчик, который у нас будет расположен над холодильником.

Сборка короба шкафчика №1

Сборка шкафа № 2,3 с системой авентос

Авентосы бывают разных видов и устанавливаются они на разные шкафы. Для шкафа-сушки наиболее удобным является авентос системы HF (это авентос на два фасада, которые открываются одновременно г-образно вверх), который и был мною приобретён. Установка такого изделия в шкафчик не проста, но и не является какой-то уж сверхзадачей. К авентосу всегда идёт подробная доходчивая инструкция, следуя которой вы обязательно добьётесь успеха.  В моём авентосе фирмы Kessebohmer была даже специальная «карта сверления» отверстий, которую просто надо было приложить к проведённым заранее линиям на боковинах (вычисляются по формулам, приведённым в инструкции) и сверлить прямо в неё.

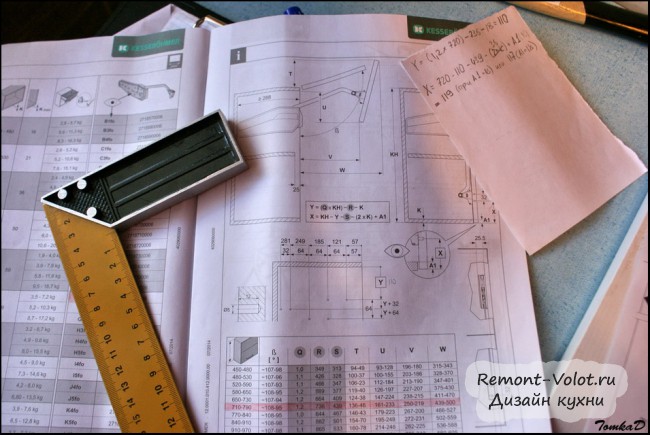

Схема присадки и карта сверления отверстий для монтажа авентоса
Схема присадки и карта сверления отверстий для монтажа авентоса

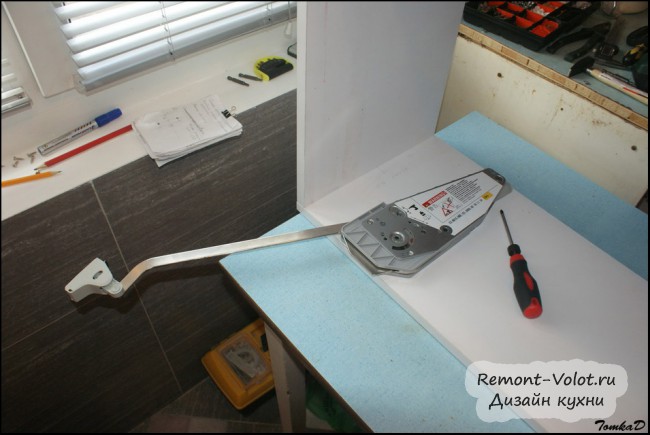

Крепим силовые механизмы с рычагами к боковинам.

Схема присадки и карта сверления отверстий для монтажа авентоса

Теперь время за фасадами. Верхний фасад литой, нижний с вырезом под стекло. К шкафчику крепится верхний фасад на обыкновенные дверные петли, между собой фасады соединяются специальными накладными петлями Clip Top (угол раскрытия 120 градусов). На снимке ниже они показаны верхней красной стрелкой. Нижняя стрелка показывает на отверстия под петли, которые ошибочно просверлили на шараге. Отчитывать уже их сильно не стал, а проблему решил сам: приклел в дырки деревянные кругляши и покрасил белой краской – всё равно при раскрытом авентосе, тыльная сторона фасада не видна глазу.

Схема присадки и карта сверления отверстий для монтажа авентоса

На нижний фасад так же крепятся ответные планки, для защёлкивания на них рычагов. Ну и вот как это дело выглядит уже в сборе. Остаётся только отрегулировать ход рычагов и положение фасадов (всё есть в инструкции). Шкаф-сушка № 2,3 собран.

Схема присадки и карта сверления отверстий для монтажа авентоса

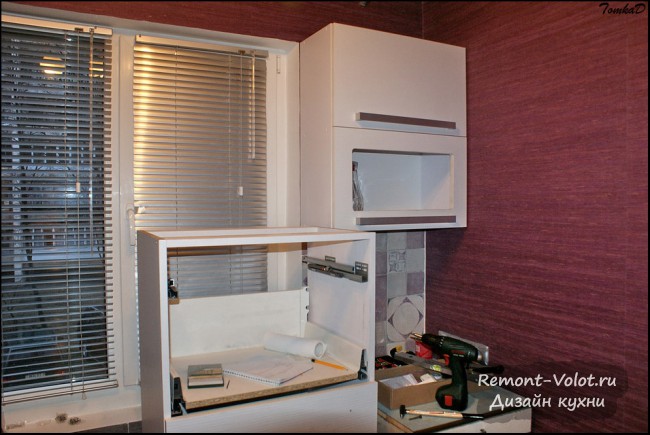

Шкаф № 5,6 в процессе сборки
Схема присадки и карта сверления отверстий для монтажа авентоса
Схема присадки и карта сверления отверстий для монтажа авентоса
Схема присадки и карта сверления отверстий для монтажа авентоса

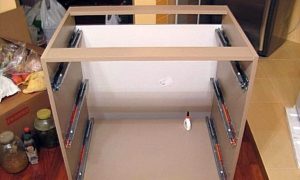

Теперь займёмся тремя напольными шкафами №10. Главная их особенность – установка внутрь выдвижных систем (тандембоксов).
Схема присадки и карта сверления отверстий для монтажа авентоса
Схема присадки и карта сверления отверстий для монтажа авентоса

Опять же повторяюсь, весь процесс выполняется согласно схемам присадки, которые поставляются вместе с изделием. Сначала к боковинам шкафа присаживаются и крепятся направляющие.

Схема присадки и карта сверления отверстий для монтажа авентоса

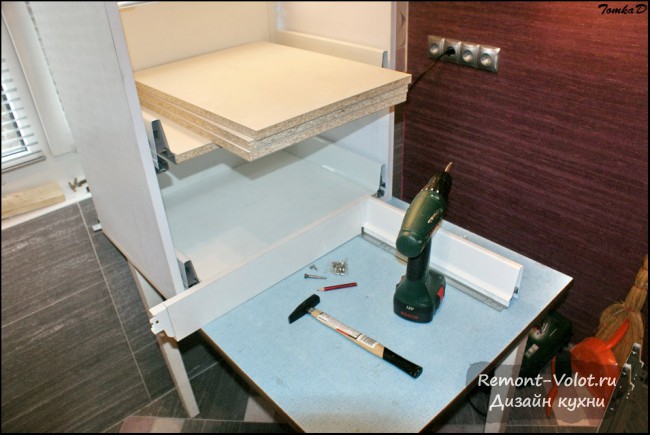

Дальше собираются сами выдвижные ящики. Боковые стенки – это тандембоксы, а дно и задняя стенка вырезаются по нашим ранее вычисленным размерам (см. раздел деталировка).

Схема присадки и карта сверления отверстий для монтажа авентоса

Выдвижной ящик установленный на направляющие. В верхнее отверстие защёлкивается фиксатор, который крепится к фасаду.

Схема присадки и карта сверления отверстий для монтажа авентоса

Фиксатор прикреплённый к фасаду выдвижного ящика.

Схема присадки и карта сверления отверстий для монтажа авентоса

Система очень удобна, потому что позволяет в случае чего просто снять фасад с ящика. Плюс тандембоксы оснащены системой регулировки фасадов по вертикали и горизонтали, что особенно удобно, когда выдвижных ящиков много (у меня 9 штук) и надо их подогнать друг под друга.

Крепление фасадов к выдвижным ящикам

Схема присадки и карта сверления отверстий для монтажа авентоса

Сверлим отверстия в фасадах и крепим ручки. Сверлить фасад нужно с внешней стороны, а к внутренней нужно плотно прижать кусок какой-нибудь дощечки, тогда сверло на выходе из ДСП не будет крошить его и отверстие получится ровным.

Схема присадки и карта сверления отверстий для монтажа авентоса

Шкаф с выдвижными ящиками практически готов.

Схема присадки и карта сверления отверстий для монтажа авентоса

Завершаем сборку шкафа установкой декоративных алюминиевых ножек. Ножки состоят из двух частей: одна (с внешней резьбой) крепится саморезами ко дну шкафа, вторая (собственно ножки) навинчивается на резьбу. Такая система позволяет регулировать ножки по высоте, чтобы, например, компенсировать небольшие неровности пола.

Схема присадки и карта сверления отверстий для монтажа авентоса
Схема присадки и карта сверления отверстий для монтажа авентоса

Остальные шкафы напольного ряда (под мойку, под духовой шкаф) ничем особо не примечательны, их сборка точно такая же. Единственное чем, они отличаются от остальных: задние стенки в них отсутствуют ( к мойке необходима подводка труб воды и канализации, а духовому шкафу необходимо свободное вентилируемое пространство для циркуляции горячего воздуха).

Монтаж кухни

Итак, наши изделия собраны, теперь пора приступать к монтажу кухни.

Настенный ряд

Настенный ряд шкафчиков в настоящее время принято навешивать не на обычные глухие петли, а на специальные мебельные петли с крючком, которые цепляются за металлическую планку-профиль, прикрученную к стене. Преимущество таких петель в том, что уже вывешенный на профиль шкафчик можно будет регулировать как по высоте, так и по глубине, что очень удобно, для выставления фасадов соседствующих шкафчиков в одной плоскости.

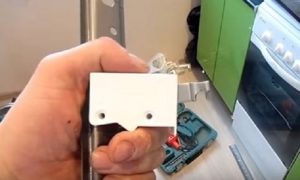

Петля для навешивания шкафчика

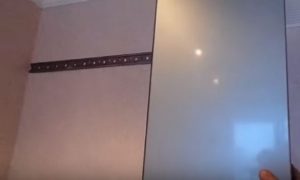

Планка для крепления к стене и навешивания шкафчиков

Навешиваем шкафчики верхнего ряда и при помощи отвёртки регулируем петли вверх-вниз, вперёд-назад так, чтобы фасады соседствующих шкафчиков находились в одной плоскости, а сами шкафчики висели по уровню.
Планка для крепления к стене и навешивания шкафчиков
Планка для крепления к стене и навешивания шкафчиков

Нижний ряд

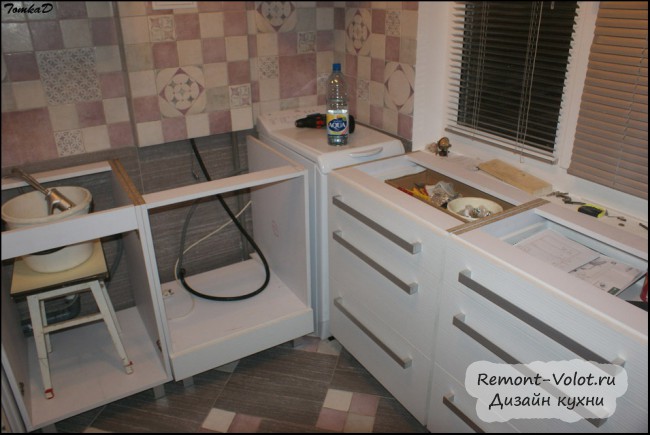

Плотно составляем шкафчики напольного ряда, регулируем их по высоте (закручивая/откручивая ножки) и стягиваем межсекционными болтами.
Планка для крепления к стене и навешивания шкафчиков

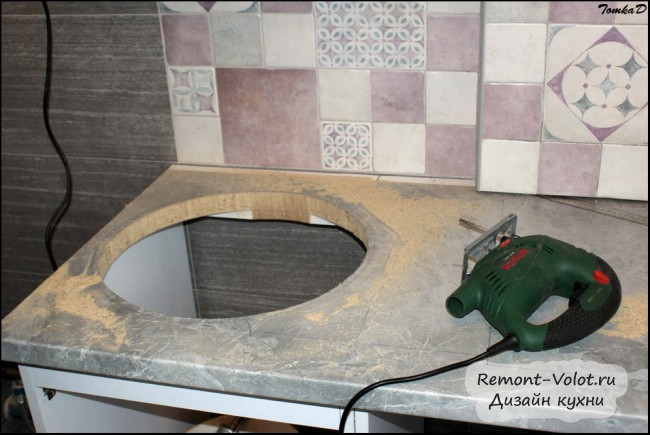

Накрываем шкафчики столешницей и снизу через царги (поперечные планки) фиксируем столешницу саморезами. Можно прибегнуть также к помощи уголков.

На столешнице размечаем места для встраивания мойки и варочной поверхности, сверлим сквозное отверстие для того, чтобы можно было вставить лезвие лобзика и вырезаем куски столешницы.
Планка для крепления к стене и навешивания шкафчиков
Планка для крепления к стене и навешивания шкафчиков

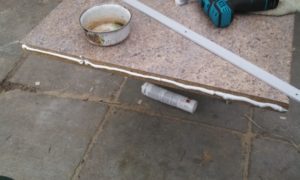

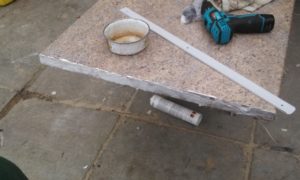

Отверстия столешницы покрываем слоем силиконового герметика, а также наносим герметик на лицевую сторону столешницы по краю отверстия. Вставляем мойку и удаляем резиновым шпателем выдавленные излишки герметика. То же самое нужно проделать и для варочной поверхности, но только необходим термостойкий герметик.

Планка для крепления к стене и навешивания шкафчиков

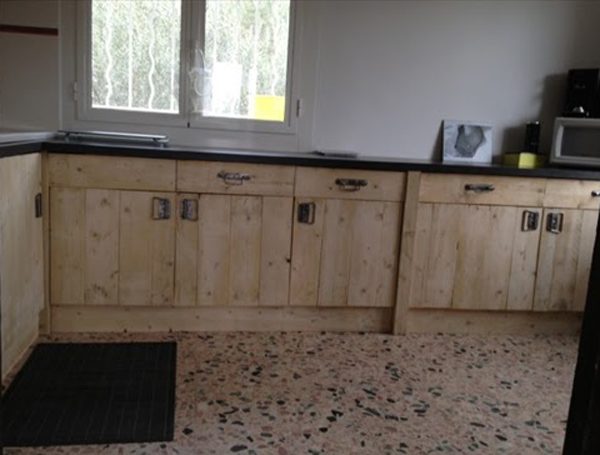

Нижний ряд в сборе. Столешница на правом ряду плотно подогнана к окну.

Планка для крепления к стене и навешивания шкафчиков

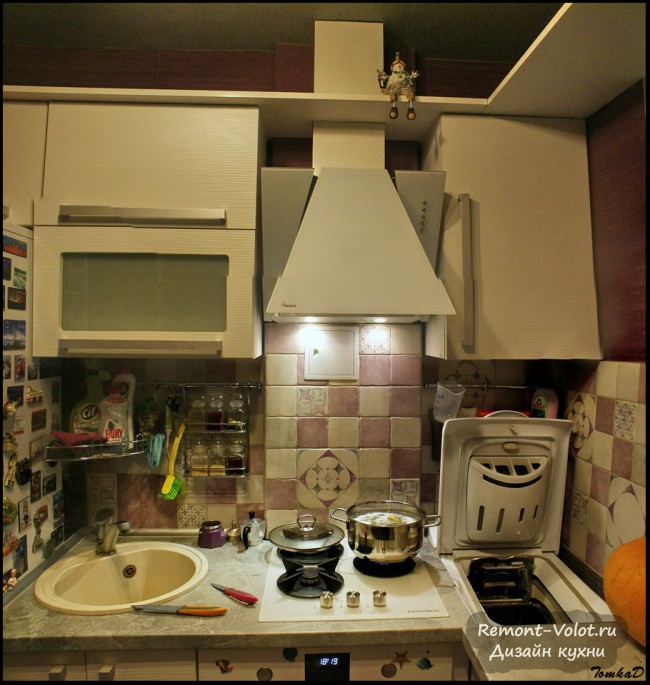

Ну а вот как это выглядит всё вместе.
Планка для крепления к стене и навешивания шкафчиков

Монтаж кухонного потолка и барной стойки

Следующим этапом работ стал монтаж кухонного потолка и барной стойки. Кухня небольшая, пространства на ней не много, поэтому выбор был сделан именно в пользу барной стоечки, а не традиционного стола, место для которого оставалось только у входа комнату, что, согласитесь, вообще неудобно.

Специально для потолка было вырезано четыре детали из ДСП (того же, из которого собирались шкафчики). Две детали были сделаны с закруглением, которые должны будут стать завершением потолка. К стене детали крепились при помощи утолщённых уголков и саморезов, но основная масса потолка легла на шкафчики верхнего ряда. Ничего сложного.

Для барной стойки был вырезан кусок такой же эггеровской столешницы размерами 2000х400 мм, край которого тоже сделан с радиусом. Получилось, что стойка и элемент потолка над ней имеют идентичные размеры.

Кухонный потолок. Вид сверху

В столешнице сверлим отверстия (14х170) и сажаем их на скрытые полкодержатели, предварительно закреплённые по свободной стенке.
Кухонный потолок. Вид сверху
Кухонный потолок. Вид сверху

Обычно рекомендуемая высота установки барной стойки равна примерно 1100 мм от пола, но у меня вышло немного выше. Высота моей стойки была подогнана так, чтобы в свободное пространство между ней и напольным рядом смогла поместиться микроволновка. Получилось как-то так.

Кухонный потолок. Вид сверху

Чуть позже над стойкой и под ней появятся рейлинговые трубы с различными крючочками, баночками для специй и лоточками

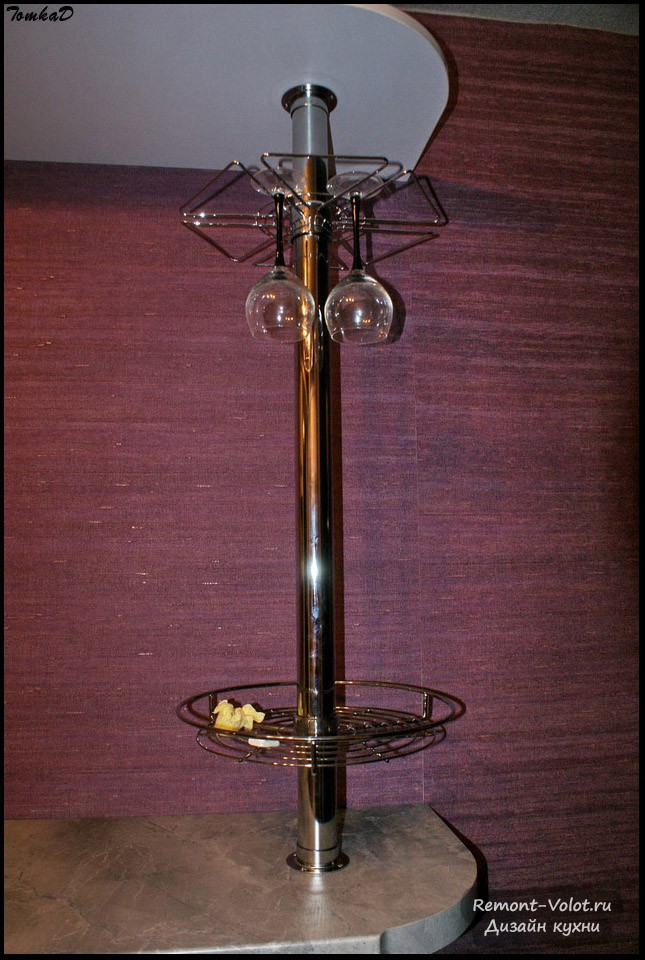

Ну и завершила всю композицию стойка/потолок 50-я хромированная труба с держателем для бокалов и полочкой для фруктов. Под стойкой на трубе установил держатель с крючками для полотенец.
Кухонный потолок. Вид сверху
Кухонный потолок. Вид сверху

Пока ехали заказанные барные стулья, я немного апгрейдил стену над стойкой изготовив для неё самую дорогую картину, которую только мог.
Кухонный потолок. Вид сверху
Кухонный потолок. Вид сверху

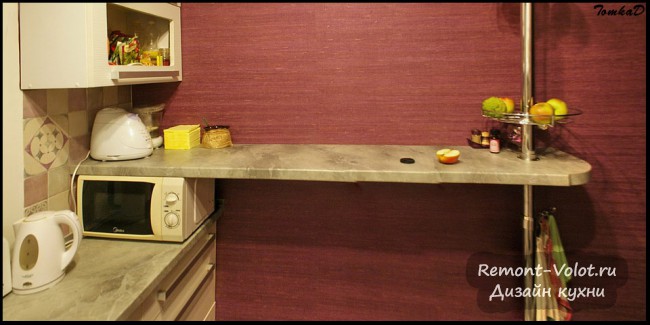

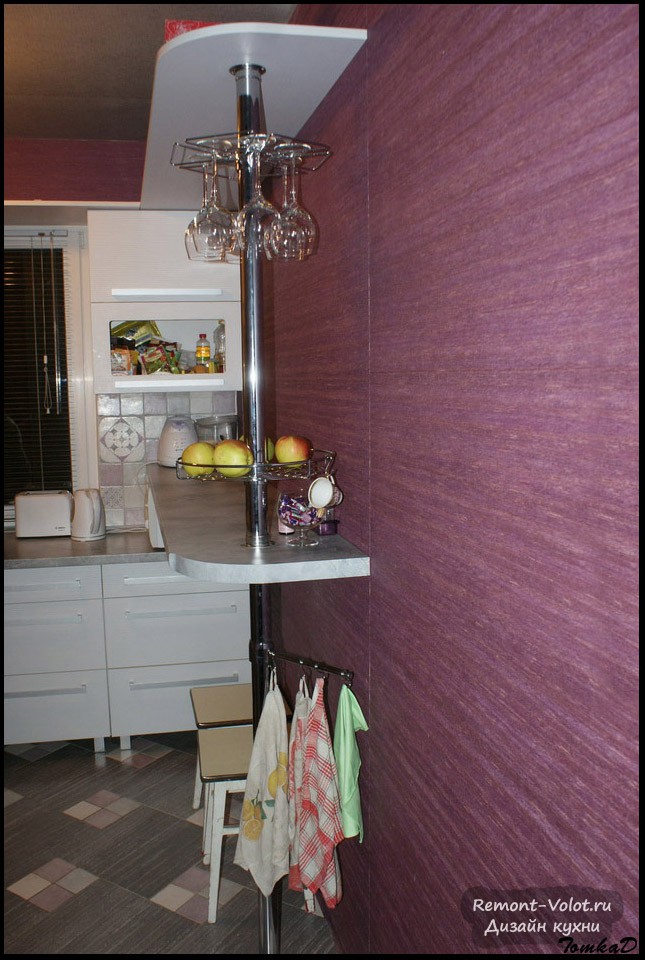

Ну и вот что из этого, собственно, получилось. На своём месте уже рейлинговые трубы с крючками, плюс в потолок были врезаны светильники и добавлен ещё один держатель для бокалов.

Кухонный потолок. Вид сверху

Что получилось в итоге

Всё, моя кухня своими руками теперь готова.
Кухонный потолок. Вид сверху
Кухонный потолок. Вид сверху

Кухонный потолок. Вид сверху

Кухонный гарнитур своими руками, чертежи и схемы

Купить готовый кухонный гарнитур сегодня не проблема. Промышленность предлагает потребителям огромный выбор наборов из различных материалов — от дешевых ламинированных плит ОСП до дорого натурального дерева или искусственного камня. Но по нескольким причинам не для всех покупной вариант можно считать оптимальным. Рассмотрим, как сделать кухонный гарнитур самостоятельно, какие конструкции являются наиболее удобными и надежными.

Кухонный гарнитур своими руками, чертежи и схемы. Пошаговая технология изготовления кухни

Кухонный гарнитур своими руками, чертежи и схемы. Пошаговая технология изготовления кухни

В чем преимущества самодельных гарнитуров

Почему покупные варианты подходят не всем?

  1. Бывают кухни нестандартных размеров, установить в них готовую мебель очень сложно, а иногда и невозможно. Переделка мебели под новые размеры – долгое и неблагодарное занятие.
  2. Каждая хозяйка хочет иметь уникальный набор мебели, приспособленный под ее личные запросы и желания. Это связано не только с дизайнерскими предпочтениями, но и с физиологическими особенностями, привычками и традициями.
  3. Кухонные наборы даже самого дешевого сегмента только относительно недорогие. Не все могут себе позволить купить их в связи со сложным финансовым положением.
Понравившийся гарнитур заводского производства может не вписаться в габариты кухни

Понравившийся гарнитур заводского производства может не вписаться в габариты кухни

Выход один – сделать кухонный гарнитур своими руками. Плюсы такого решения очевидны: размеры изделия будут точно соответствовать параметрам кухни, а обойдется такое удовольствие в разы дешевле. Сразу скажем, что для этого надо иметь не только желание, но и профессиональные навыки, а также полный набор специальных инструментов.

С чего начинать

К каждой работе надо подходить не спеша и тщательно продумать все свои действия.

Таблица. Порядок работ при изготовлении гарнитура

Этап изготовленияКраткое описание действий и практические рекомендации
Выбор конструкции

Выбор конструкции

Не стоит делать самостоятельный проект с нуля, для этого требуется специальное образование и много опыта. Намного проще выбрать готовый и адаптировать его под свои условия. Сейчас есть огромный выбор различных вариантов кухонных гарнитуров с подробными схемами, остановитесь на понравившемся, подкорректируйте его размеры. Можно увеличить или наоборот, сократить количество предметов, дополнить их собственными декоративными элементами, изменить материал изготовления. Если есть начальные знания, то воспользуйтесь специальными программами для 3D моделирования. Сделайте замеры помещения и с их учетом экспериментируйте с элементами гарнитура. Рекомендуется принимать во внимание существующие рекомендации по размерам, которые отвечают требованиям эргономики — наиболее удобные для работы размеры по высоте (≈ 85 см), ширине (30–80 см) и глубине (45–50 см).
Эскиз карты раскроя

Эскиз карты раскроя

Довольно сложный технический этап, от правильности его выполнения зависит количество отходов. Если вы сомневаетесь в своих возможностях, то рекомендуем обращаться в специализированные компании. Немного ниже будет дано более подробное обоснование такого решения.
Покупка материалов

Покупка материалов

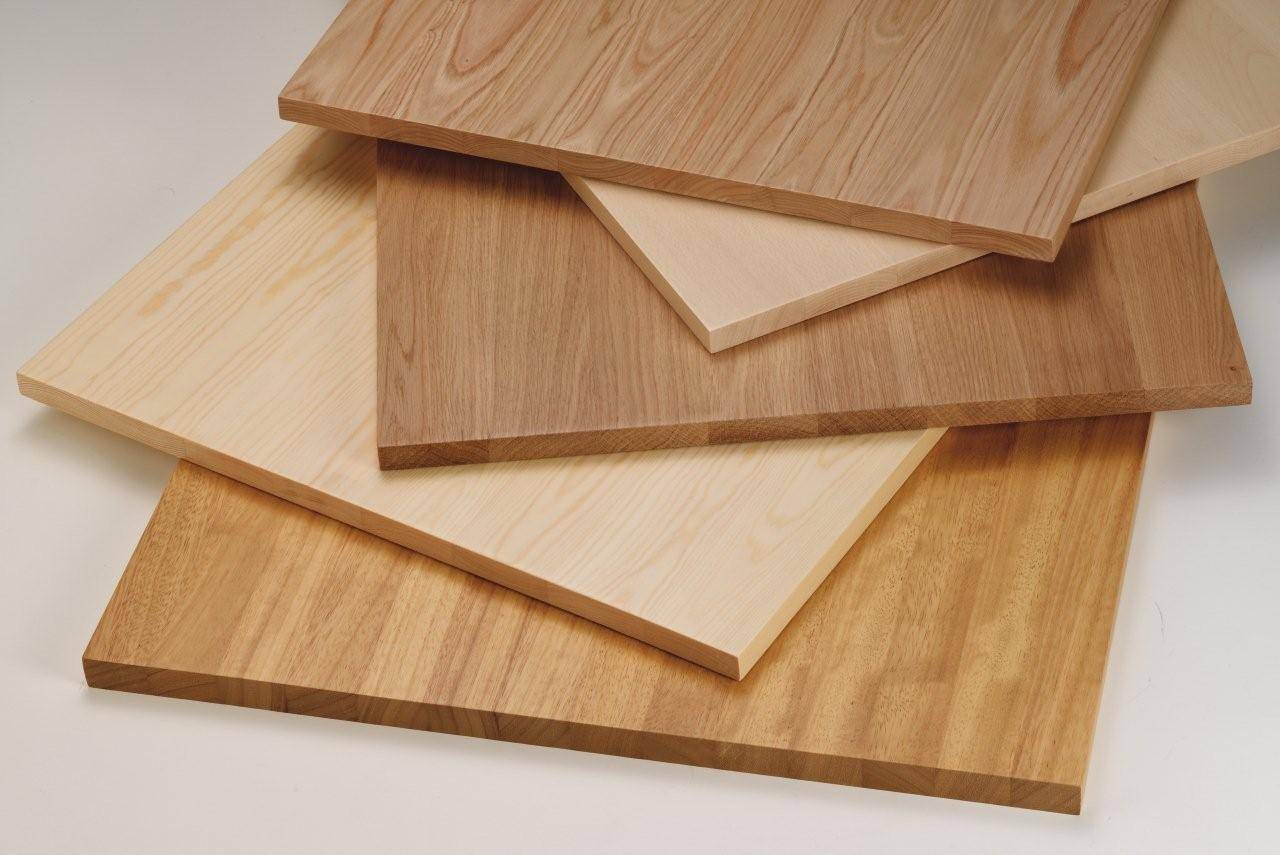

Кухонные гарнитуры можно делать из различных материалов. Но надо знать, что даже самые дешевые могут быть качественными и служить многие годы и наоборот, среди дорогостоящих нередко встречаются бракованные. Перед покупкой надо иметь расчет общего количества – стандартные плиты приобретаются с учетом составленной карты раскроя. Для кухонного гарнитура сразу покупаются доборные и декоративные элементы, фурнитура, специальные приспособления. Всегда надо делать запас в пределах 5–10%, конкретные размеры зависят от сложности геометрии гарнитура и ваших профессиональных навыков.
Подготовка технологических отверстий и сборка

Подготовка технологических отверстий и сборка

Этот этап требует большого внимания, ошибки обязательно будут заметны и значительно ухудшат внешний вид. Какие нужны инструменты, как пошагово собираются все элементы фурнитуры можно прочитать в этой статье немного ниже.
Проверка гарнитура

Проверка гарнитура

На этом этапе надо проверить работоспособность каждого элемента, еще не поздно исправить ошибки. Сделать это намного легче, чем потом ремонтировать отвалившиеся части мебели, кроме того, есть такие материалы, которые после механических повреждений отремонтировать невозможно. Пока мебель без нагрузки и все соединения сохранили свои первоначальные показатели прочности, устранение проблем делается относительно легко и без больших потерь времени.

Если вы решились самостоятельно делать кухонный гарнитур, то учтите, что легкой такую работу назвать нельзя, понадобится максимум старания и терпения.

Пошаговая инструкция

Мы рассмотрим упрощенный вариант изготовления гарнитура – все работы по раскрою плит будут делаться специализированными компаниями.

Раскрой деталей для будущего гарнитура лучше заказывать у специалистов

Раскрой деталей для будущего гарнитура лучше заказывать у специалистов

Стоимость их доступна абсолютному большинству заказчиков, пользоваться ими рекомендуют даже профессиональные мебельщики. Почему?

  1. Компании работают на современном оборудовании, детали раскроя отличного качества. Самостоятельно добиться его с помощью обыкновенных ручных инструментов невозможно.
  2. Минимизируется количество отходов. Профессионалы имеют специальные компьютерные программы, с их помощью составляются оптимальные карты раскроя. Только за счет уменьшения количества непродуктивных отходов можно полностью окупить затраты на оплату услуг.
  3. Компании отвечают за качество деталей, в случае брака возмещают ущерб.
  4. Намного ускоряются работы, в доме меньше мусора. Кроме того, работа деревообрабатывающих инструментов создает очень сильный шум, не все соседи терпят такие неудобства.
На профессиональном оборудовании раскрой деталей максимально качественный

На профессиональном оборудовании раскрой деталей максимально качественный

Принимая во внимание все перечисленные факторы, мы настоятельно рекомендуем не заниматься раскроем самостоятельно, а поручать его специалистам.

Цены на популярный модельный ряд торцевых пил

Торцевая пила

Проектирование и расчет элементов

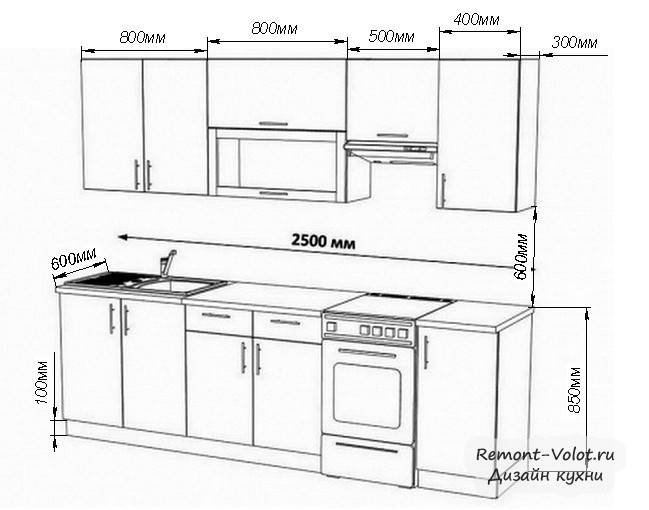

Шаг 1. Нарисуйте эскиз кухонного гарнитура. Перед этим следует выбрать подходящий вариант, уточнить количество и наименования предметов и подогнать их под размеры своей кухни. Как уже выше упоминалось, надо выдерживать действующие рекомендации по размерам, они разрабатывались эргономикой – наукой о приспособлении рабочих мест для наиболее эффективного и безопасного труда с учетом особенностей человеческого организма. А кухня является рабочим местом для домохозяек, мебель должна быть удобной.

При выборе модели нужно учитывать удобство эксплуатации кухонной мебели

При выборе модели нужно учитывать удобство эксплуатации кухонной мебели

  1. Глубина нижних ящиков 600 мм, высота без ножек и столешницы 700 мм. Если установить ножки и столешницу, то высота увеличится примерно до 830 мм.
  2. Глубина верхних ящиков 300 мм, высота 700–800 мм. За счет уменьшения глубины верхних ящиков облегчается пользование.
  3. Расстояние между нижней столешницей и верхними ящиками примерно 600 мм, ниже опускать не рекомендуется – сильно уменьшается рабочая зона.
Один из вариантов конструкции самодельного гарнитура

Один из вариантов конструкции самодельного гарнитура

Еще одна простая схема

Еще одна простая схема

Распространенный вариант углового гарнитура

Распространенный вариант углового гарнитура

Количество предметов и их размеры по ширине выбираются с учетом параметров помещения и желания заказчика.

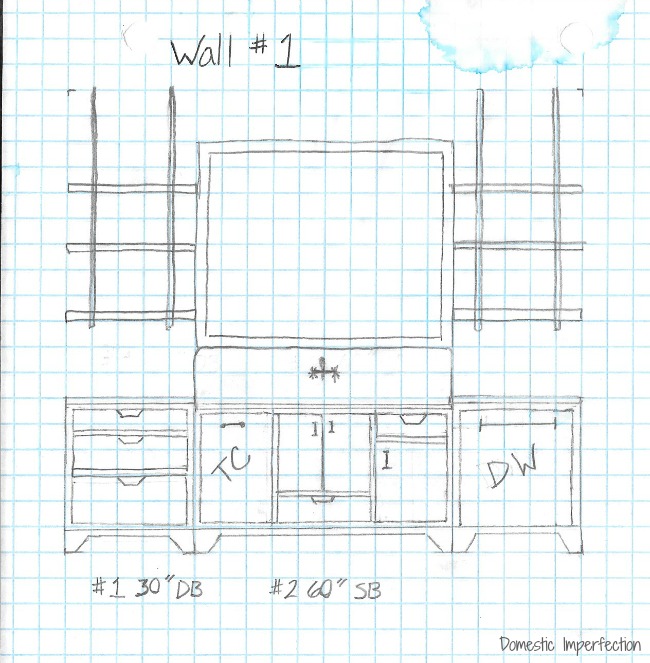

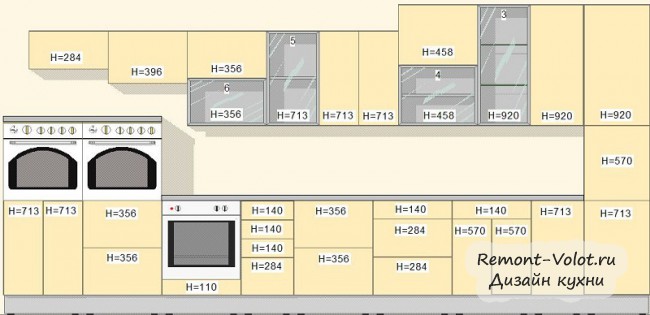

Шаг 2. Сделайте эскиз каждого предмета гарнитура (модуля). Должен быть максимально подробный рисунок с детализацией, надо указать не только размеры, но и количество всех элементов модуля. Не спешите, это очень ответственная операция, все ошибки обязательно проявятся во время сборки, решать возникшие проблемы по ходу довольно сложно.

Делают общий эскиз гарнитура и каждого блока в отдельности

Делают общий эскиз гарнитура и каждого блока в отдельности

Важно. Ширина ящиков должна быть меньше ширины столешницы примерно на 10 см. Между ними и стеной кухни должен быть зазор, в нем размещаются все существующие в помещении инженерные коммуникации.

Над фасадом тумбочек столешница также должна выдвигаться примерно на 4 см и немного закрывать дверки. Размеры каркаса ящика должны учитывать ширину ОСП или иного материала, из которого планируется делать стенки и дверки. Профессионалы рекомендуют делать полки примерно на 1–2 см короче глубины ящика, это ускорит сборку, нивелирует возможные небольшие ошибки во время раскроя и облегчит закрывание/открывание дверок.

Столешница должна выступать над каркасом

Столешница должна выступать над каркасом

Шаг 3. Подсчитайте количество кромок для наклеивания на торцы плит. Учитывайте только открытые торцы, все, что закрывается, оклеивать не надо. За счет такого подхода уменьшится количество необходимых материалов и ускорится процесс сборки. Для наклеивания кромок надо довольно много времени, технология требует использования нагревательных приспособлений и т. д. Размеры фасадных дверок по всему периметру меньше каркаса на 6 мм, зазор требуется для исключения заедания при открывании/закрывании.

По эскизу выполняют расчет количества кромочной ленты и определяют ее толщину

По эскизу выполняют расчет количества кромочной ленты и определяют ее толщину

Шаг 4. По такому же алгоритму проектируйте все модели, составляйте спецификацию и подсчитывайте количество элементов.

Размер и количество деталей указывают на каждом эскизе, чтобы потом не пришлось высчитывать повторно

Размер и количество деталей указывают на каждом эскизе, чтобы потом не пришлось высчитывать повторно

Важно. Помните, что ширина ящиков должна быть меньше внутренней ширины тумбочки примерно на 26 мм. Конкретные значения должны корректироваться в зависимости от размеров фурнитуры и направляющих. Фасады также надо уменьшать на 6 мм по периметру.

Шаг 5. Составьте общий список деталей, еще раз проверьте все размеры и количество элементов. Желательно сделать таблицу с указанием названия, количества и размеров. Теперь можно отправляться в специализированную компанию для заключения договора. Они составят карту распила, на ней вам нужно указать, в каких местах клеится декоративная кромка.

При отсутствии опыта составление карты распила лучше доверить специалистам

При отсутствии опыта составление карты распила лучше доверить специалистам

Технология сборки

Для сборки понадобятся металлические уголки для быстрого выравнивания углов деталей, конфирматное сверло для высверливания отверстий под специальные метизы (конфирматы), струбцины, отвертка или шуруповерт, набор шестигранных ключей, измерительные инструменты.

Для сборки гарнитура нужно заранее приготовить инструменты

Для сборки гарнитура нужно заранее приготовить инструменты

Цены на популярные модели шуруповертов

Шуруповерты

Перед началом работ разложите привезенные заготовки по отдельным кучкам согласно имеющейся детализации. Проверьте повторно наличие деталей не только по количеству, но и по размерам. Ящики нужно собирать по очереди, если на рабочем месте будет порядок, то исключается вероятность ошибки.

Шаг 1. Стяните две боковины тумбочки струбцинами, между ними установите металлические угольники. Работать с ними очень удобно, они не только контролируют прямой угол, но и позволяют неподвижно фиксировать элементы. Для гарантии не помешает проверить угол строительным угольником.

Две боковины первого модуля скрепляются струбцинами

Две боковины первого модуля скрепляются струбцинами

Шаг 2. Конфирматным сверлом высверлите отверстия для метизов. Это специальное сверло делает сразу три отверстия: для резьбовой части, для тела и для утапливания шляпки. Внимательно следите, чтобы отверстия было строго перпендикулярными к плоскости стенок, расстояние между ними должно быть симметричным. Рекомендуется от верхнего и нижнего края отступать по пять сантиметров.

Высверливают отверстия и стягивают заготовки крепежами

Высверливают отверстия и стягивают заготовки крепежами

Практический совет. Не надо сразу до конца стягивать две боковины, пусть они имеют небольшое шатание. В таком положении фиксируйте к ним по очереди оставшиеся, постоянно проверяйте угол и только после установки всех частей можно закручивать метизы до упора.

Соберите каркасы всех ящиков кухонного гарнитура.

Шаг 3. На фасадных дверках сделайте разметку крепления петель. Обращайте внимание, чтобы после высверливания углубления под петли от края дверок оставалось не менее 5 мм, для всех элементов размеры должны быть строго одинаковыми, в противном случае дверки перекосятся, исправить проблему невозможно. Придется полностью менять место установки элемента, а это нарушает симметричность. Проблема не критична, но свидетельствует о недостаточном профессионализме мастера.

На дверках с внутренней стороны намечают положение петель

На дверках с внутренней стороны намечают положение петель

Диаметр посадочных мест для большинства петель стандартный и равняется 34 мм. Центр технологического отверстия надо расположить на удалении 22 мм от торца дверки. Для расчета нужно к половине диаметра сверла (34:2=17 мм) прибавить 5 мм. Рекомендуется перед сверлением центр накернить, это исключит вероятность смещения инструмента во время высверливания.

Высверливают отверстия

Высверливают отверстия

Работайте очень внимательно, не испортите лицевую плоскость дверки, следите за глубиной высверливания. Контролировать этот параметр намного проще по меткам на сверле. Для этого замерьте высоту той части петли, которая будет закреплена в плите, на сверле маркером сделайте метки и не опускайте инструмент ниже. Еще один момент. Все сверла по дереву имеют острый наконечник для повышения точности высверливания, замерьте его высоту и учитывайте этот размер при определении глубины высверливания посадочного отверстия.

Для удобства можно наметить на сверле глубину отверстия, чтобы не просверлить материал насквозь

Для удобства можно наметить на сверле глубину отверстия, чтобы не просверлить материал насквозь

Шаг 4. Приступайте к креплению навесов к стенкам ящиков. Делать это надо в несколько этапов.

  1. Установите дверку по высоте ящика, откиньте петли.
  2. Выровняйте положение детали по вертикали. Как выше упоминалось, дверка должна иметь зазоры вверху и внизу по 5 мм, в противном случае могут возникать заедания во время их закрывания/открывания. Для правильного положения пользуйтесь отрезками ДВП, из них делаются задние стенки, толщина плит 5 мм. Положите их на пол, а сверку ставьте дверку.
  3. Приложите откидные петли плотно к стенке ящика и саморезами прикрутите их.
Прикручивают дверки, подложив лист ДВП

Прикручивают дверки, подложив лист ДВП

Эти работы легче делать с помощником. Пусть один прочно удерживает дверку в нужном положении, а второй закручивает саморезы.

Шаг 5. Закрепите на стене навесные тумбочки. Делать это намного проще и надежнее при помощи металлической навесной планки и специальных регулируемых подвесов. Они имеют две степени свободы: веред/назад и вверх/вниз. Подвесы очень удобны в пользовании и дают возможность точно устанавливать тумбочки как по горизонтали, так и по вертикали.

Навесные модули должны крепиться с помощью специальных регулируемых подвесов

Навесные модули должны крепиться с помощью специальных регулируемых подвесов

Для подвеса надо проделать отверстия в задних боковых стенках, корпус прикручивается к тумбочке саморезами. Выпиливать места фиксации рекомендуется электрической переносной дисковой пилой. Настройте глубину пропиливания на 5 мм, именно такая толщина у ДВП, сделайте два перпендикулярные пропилы и уберите кусок плиты.

Для подвесов вырезают отверстия в задней стенке модуля

Для подвесов вырезают отверстия в задней стенке модуля

Металлическую планку фиксируйте на дюбели, при выборе метизов учитывайте материал изготовления межкомнатных перегородок и фасадных стен.

С помощью дюбелей фиксируют планку к стене и подвешивают шкаф

С помощью дюбелей фиксируют планку к стене и подвешивают шкаф

Важно. Категорически не рекомендуется навешивать кухонные тумбочки на перегородки из гипсокартона. Не верьте рекламе производителей, гипсокартон не держит нагрузок. И никакие специальные дюбели не помогают.

Профессионалы знают, что по показателям прочности нет материала хуже, чем довольно модные в настоящее время гипсовые плиты. Для пеноблоков пользуйтесь только специальными метизами. Но и они, как показывает практика, не всегда выдерживают большие нагрузки. Если в навесных ящиках будут храниться тяжелые предметы, то намного безопаснее применять специальные химические анкера. Они имеют сцепление с основным материалом при помощи адгезии. Специальный клеевой состав вводится в отверстие, одновременно в него вставляется металлическая шпилька. После полимеризации обеспечивается очень прочное соединение. Мебельщики советуют сразу пользоваться такими анкерами, это намного проще и дешевле, чем ремонтировать подвесную тумбочку после ее падения.

Химический анкер

Химический анкер

Все элементы крепления фиксируются под уровень, постоянно проверяйте правильность положения.

Шаг 6. Установите на место выдвижные ящики. Они передвигаются по металлическим направляющим, большинство производителей немного корректирует размеры, но принцип действия остается неизменным. Неподвижный элемент крепится к внутренним стенкам ящика. Одна грань устанавливается прямо на днище, прикручивается саморезами. Очень важно добиться, чтобы по обеим сторонам тумбочки направляющие располагались на одном горизонтальном уровне. Вторая часть направляющих фиксируется к выдвижному ящичку.

Прикручивают направляющие для выдвижения ящиков

Прикручивают направляющие для выдвижения ящиков

Практический совет. Фасады ящиков следует прикручивать после установки направляющих, это дает возможность исправлять ошибки, допущенные во время снятия размеров.

Дело в том, что мы это предусматривали на этапе проектирования кухонного гарнитура и специально увеличивали их размеры. Фасадные дверки можно немного опускать/приподнимать в зависимости от расположения направляющих выдвижных ящиков.

Шаг 7. Закрепите газовые подъемники фасадных дверок. Это современные конструкции, плавно автоматически открывают дверки, уменьшают их физический износ, повышают комфортность пользования мебелью.

Преимущества газовых подъемников

Преимущества газовых подъемников

Перед началом работ внимательно изучите инструкцию от производителя, устройства имеют несколько вариантов и отличаются алгоритмом монтажа. Но во всех случаях фиксирующая ось крепежа должна располагаться на рекомендованном удалении от края дверки.

По инструкции крепят газовые подъемники

По инструкции крепят газовые подъемники

Навесьте на него толстый конец газового штока, а второй конец прикрутите в нижней части боковой стенки тумбочки. Во время навешивания дверка должна быть максимально открытой, это важный нюанс.

Прикручивать крепеж нужно при открытой дверце

Прикручивать крепеж нужно при открытой дверце

Шаг 8. На торец отрезанной столешницы приклейте декоративную кромку. Делается это в такой последовательности:

  • отрежьте ленту нужной длины; Отмеряют ленту по длине кромки

    Отмеряют ленту по длине кромки

  • прислоните ее к краю столешницы, выровняйте положение; Тщательно выравнивают материал

    Тщательно выравнивают материал

  • нагретым утюгом прижимайте кромку по всей длине, проверяйте прочность приклеивания; Проглаживают ленту горячим утюгом

    Проглаживают ленту горячим утюгом

  • аккуратно острым монтажным ножом отрежьте излишки. Аккуратно срезают излишки

    Аккуратно срезают излишки

Осталось прикрутить ручки и ножки, отрегулировать высоту и горизонтальность столешницы.

Практический совет. Начинать устанавливать горизонтальность следует с газовой или электрической плитки, а потом к ней подгонять все предметы гарнитура.

Завершают сборку креплением ручек к дверкам

Завершают сборку креплением ручек к дверкам

На этом сборка кухонного гарнитура закончена. Осталось прикрепить декоративный плинтус, который может быть пластиковым, алюминиевым или из нержавеющего сплава. Надо добиваться, чтобы нижняя горизонтальная плоскость плинтуса как можно плотнее прилегала к столешнице, а вертикальная — к стене: в малейших щелях скапливается грязь, удалить ее оттуда очень сложно. Некоторые пытаются пользоваться ножами или металлическими щетками и царапают лицевую поверхность столешницы.

После установки гарнитура по линии примыкания столешницы к стене нужно закрепить плинтус

После установки гарнитура по линии примыкания столешницы к стене нужно закрепить плинтус

Вывод

Как видно из краткой инструкции, процесс изготовления кухонного гарнитура требует большого внимания и аккуратности. Нужно самостоятельно составлять таблицы с подробной деталировкой, уметь пользоваться столярными инструментами. Не все допущенные ошибки подлежат исправлению, в некоторых случаях приходится детали полностью менять. А это крайне негативно отражается на себестоимости набора, не говоря уже о дизайнерских характеристиках.

Видео — Кухонный гарнитур своими руками, чертежи и схемы. Пошаговая технология изготовления кухни

После установки гарнитура по линии примыкания столешницы к стене нужно закрепить плинтусКухонный гарнитур относится к стационарной мебели, по размерам занимает довольно большую площадь помещения. В последнее время для создания благоприятного микроклимата используются очень экономные и эффективные теплые полы, но они имеют ограниченную мощность квадратного метра. Если гарнитур большой, то свободной площади может не хватать для обогрева помещения. Разрешается ли монтировать системы под кухонными гарнитурами, как практически это сделать? На эти и другие технические вопросы на страницах нашего сайта есть профессиональные ответы.

составление схемы, этапы сборки каркаса и установки гарнитура

Сегодня существует много готовых кухонных гарнитуров, которые можно приобрести и установить в помещении после ремонта. Однако люди, способные собрать кухню своими руками, предпочитают ограничиться покупкой необходимых материалов с целью экономии. Имея некоторый опыт в обработке древесины и применении столярных инструментов, владельцы квартиры вполне смогут справиться с задачей, построив конструкцию подходящих габаритов в оптимальном стиле.

Кухня своими руками

Особенности самостоятельного проектирования

Самостоятельное изготовление мебели для кухни обладает рядом достоинств. Во-первых, это возможность сборки конструкций, подходящих по размерам помещения. Во-вторых, экономия, достигаемая за счет отсутствия надобности в покупке готовых гарнитуров и привлечении мастеров.

Помимо этого, самодельный гарнитур будет обладать эксклюзивностью и вызывать у хозяев чувство гордости. При этом если проводить сборку мебели из модульных компонентов, можно решить проблемы функциональности, простоты компоновки и последующего использования.

Перед тем как сделать кухонный гарнитур своими руками, нужно изучить основные типы мебели по схеме конструкции, а также нюансы, способствующие правильному размещению модулей.

Разновидности комплектов кухонной мебели

Проект мебели для кухни должен исходить из того, как она будет вписываться в общий интерьер помещения. При этом особенности планировки подбираются согласно предпочтениям владельца. Существуют такие виды гарнитуров, как:

Как сделать кухонный гарнитур своими руками

  1. Линейный вариант, подходящий для узких и длинных помещений.
  2. Угловой, обладающий компактными размерами и трудоемкостью в создании. Здесь важным моментом выступает правильный расчет угловых модулей, в которые чаще всего решают встроить мойку. Вместе с тем, придется учесть все неровности, преобладающие в комнате.
  3. П-образный применяется в крупных помещениях, где каждый свободный отрезок заполняют функциональным элементом. Центром такой кухни выступает обеденный стол.

Помимо этих видов, иногда встречаются полуостровные модели, в которых важную роль может занимать барная стойка или рабочая поверхность. Последние варианты зачастую имеют стильный и эффектный дизайн.

Правила взаимного размещения модулей

Перед тем как сделать кухню оптимальной планировки, требуется учесть несколько важных нюансов. В основном они имеют тесную взаимосвязь с правилами взаимного размещения модулей:

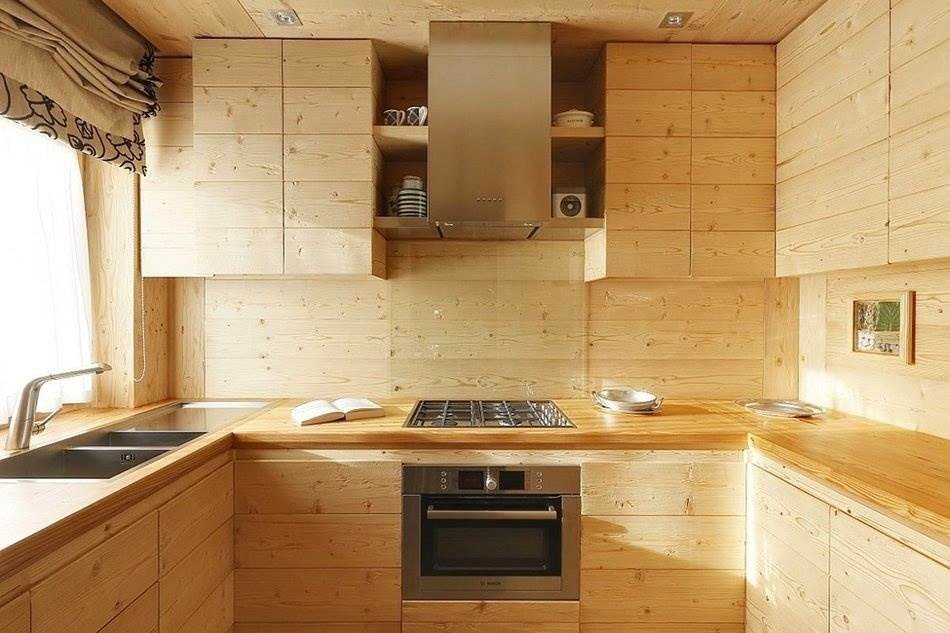

Кухня из дерева своими руками

  1. Не стоит допускать соприкосновения газовых труб и гибких шлангов с водопроводными коммуникациями.
  2. Установку варочной поверхности или газовой плиты нужно проводить на расстоянии 1,5−2 метра от центральной трубы газоснабжения.
  3. Нужно добиться оптимального расстояния между мойкой и магистральной газовой трубой. Обычно эти элементы друг от друга находятся в пределах 50−80 сантиметров.

Последнее правило требует обязательного исполнения в случае с угловыми гарнитурами. Собирая подобные конструкции, нельзя размещать плиту и мойку вблизи от углового шкафа, ведь всегда есть вероятность того, что хозяйка нечаянно зальет горелку или положит на нее полотенце.

Важные моменты сборки и монтажа

Проектирование кухонного гарнитура

Перед проведением сборки кухни своими руками для начинающих нужно определиться с материалами и провести нужные замеры помещения. Основу каркаса можно изготовить из ДСП, задние стенки — из ДВП, а сбоку и снизу поставить ЛДСП.

Покупая эти материалы, нужно ориентироваться на класс истечения фенола (оптимальным вариантом выступает маркировка Е1).

Для производства фасадов можно остановиться на натуральной древесине или готовых МДФ-элементах, хотя более дешевым вариантом будут окрашенные ДСП.

Как собрать кухню

При сборе столешницы важно, чтобы она могла выдерживать длительное воздействие влаги, температуры и была устойчива к механическим повреждениям. В этом случае идеальным вариантом выступают ламинированные ДСП.

Проведение замеров помещения

В процессе изготовления кухонной мебели своими руками чертежи и схемы лучше делать после приобретения мойки и встраиваемой техники. Покупая готовые фасадные конструкции, нужно обращать внимание на их габариты. В целом, чтобы правильно определить размеры мебели, нужно:

  1. Предусмотреть отверстия для труб и прочих коммуникаций (например, тумба под мойку выполняется без задних стенок).
  2. Учесть параметры вытяжки для сооружения подходящего шкафа.
  3. Рассчитать размеры подвесного модуля для сушки посуды. Для этого требуется заранее купить сушилку и под ее габариты подогнать остальную конструкцию.

Проект кухни углового типа осуществляется по той же схеме с одним лишь отличием — для каждого подвесного шкафа нужно выбрать оптимальную высоту размещения.

Этапы установки элементов

Перед тем как приступить к сборке кухни, требуется провести сортировку элементов для каждого шкафчика. Это поможет убедиться в полной комплектации и упростить монтаж мебели. В первую очередь проводится сборка нижней части гарнитура. Дальше можно приступать к монтажу верхушки, которая имеет похожие особенности с установкой нижней секции:

Кухонный гарнитур своими руками

  1. Верхние шкафы можно закрепить при помощи монтажных планок. Перед этим требуется рассчитать высоту их размещения, желательно, без помощи рулетки во избежание перекосов и неровностей.
  2. Далее при помощи уровня проверяется расположение шкафчиков. Применяя струбцину, все модули нужно стянуть между собой, а чтобы сохранить их поверхности в хорошем состоянии, между ними потребуется установить прокладки из дерева.
  3. Объединить конструкции друг с другом можно межсекционными стяжками, для которых внутри конструкций сверлят специальные отверстия.

Чтобы на готовом элементе не было сколов, нужно держать деревянный брусок в зоне сверления. Завершающим этапом выступает установка дверок на верхнюю секцию.

Кухня своими руками — как составить проект и собрать кухонный гарнитур

Вопрос о самостоятельном изготовлении кухонного гарнитура нередко возникает после проведения ремонта в этом помещении. Часто случается, что вроде бы подходящий по стоимости и оформлению комплект никак не вписывается в реальные размеры кухни. Очень много в наше время предложений изготовления гарнитуров на заказ, но и стоимость получается весьма немалой. Оценив цены на мебель, а также свои финансовые возможности, некоторые хозяева приходят к выводу, что можно сэкономить приличную сумму, если построить кухню (здесь и дальше имеется в виду именно ее мебельное наполнение) своими силами.

Кухня своими рукамиКухня своими руками

Если есть хотя бы минимальный опыт в работе со столярными инструментами, в обработке материалов на основе древесины, то самому смонтировать нужную конструкцию по составленному личному проекту — вполне реалистичная задача. Кухня своими руками может быть собрана из готовых деталей, выполненных мастерской по определенному чертежу, или же сделана «с нуля» из натуральной древесины и мебельных панелей различного типа.

Почему лучше сделать кухню самостоятельно?

Объективные причины самостоятельно сделать кухню по собственным эскизам и чертежам заключаются в следующих моментах:

  • Предоставляется возможность создания мебельных шкафов и полок, идеально подходящих для конкретного помещения по его параметрам и конфигурации. Кроме того, создавая эскиз кухни, можно сразу определить удобное расположение всех кухонных аксессуаров, количество и форму предметов мебели.
Самостоятельно изготовленная мебель для кухни обязательно станет предметом гордости хозяинаСамостоятельно изготовленная мебель для кухни обязательно станет предметом гордости хозяина
  • Достигается немалая экономия в затратах, так как готовый гарнитур обойдется существенно дороже, хотя может быть изготовлен из того же материала, который можно выбрать самостоятельно. Все объяснимо – помимо материала приходится оплачивать работу мастеров, транспортные расходы, целый список всяких других налогов и удержаний, известных лишь бухгалтерам. Все это включается в той или иной степени в отпускную стоимость комплекта.
  • Обеспечивается эксклюзивность оформления мебельного комплекта.
  • Не будет, наверное, преувеличением утверждать, что для большинства настоящих хозяев (не будем принимать в расчет патологических лентяев) такое самостоятельное изготовление мебели становится очень увлекательным занятием, возможностью проявить свои умения и креативность. Ну а готовая кухонная обстановка, выполненная собственноручно – это непреложный предмет гордости.

Как можно видеть, причин изготовления кухонного гарнитура своими руками — вполне достаточно. Ну а их совокупность должна и вообще развеять все сомнения. Естественно, если хозяин не совершенный профан в этих вопросах.

Создание проекта будущей кухни

Первый шаг – эскиз

Начать создание кухонного гарнитура следует с проекта, который лучше всего выполнить в виде эскиза, а затем — и точного чертежа. Эскиз поможет визуально представить, как будет выглядеть кухня, а чертеж со снятыми для него с места расположения гарнитура размерами станет руководством как при заказе материала для дальнейшей работы, так и для сборки деталей в единую конструкцию.

Первый шаг – составление эскиза. Необходимо изобразить, каким же видится будущий кухонный гарнитур своим хозяевам.Первый шаг – составление эскиза. Необходимо изобразить, каким же видится будущий кухонный гарнитур своим хозяевам.

В эскизе учитываются особенности кухонного помещения и возможности размещения в нем мебели. Если разрабатывается проект для стандартной кухни многоэтажного дома, то самыми популярными вариантами является угловая планировка или же кухонная стенка, установленная в одну линию.

Проведение замеров и учет особенностей проектировки

Чтобы при создании проекта соблюсти все необходимые требования, следует произвести тщательные замеры зоны установки кухни. При их проведении учитывают следующие параметры помещения:

На схеме показаны основные промеры, которые необходимы для планирования расстановки мебели и основных кухонных приборовНа схеме показаны основные промеры, которые необходимы для планирования расстановки мебели и основных кухонных приборов
  • Длина и высота стен, вдоль которых планируется установить кухонный гарнитур.
  • Длина стены от входной двери до угла помещения.
  • Расстояние от оконного проема до стены.
  • При проведении замеров необходимо отдельно обозначить, на каком расстоянии от смежных стен находятся коммуникации — трубы канализации и водопровода, а также газовая магистраль.

Зная, эти параметры, можно переходить к определению размеров мебельных шкафов, которые должны и вписаться в отведенную зону, и быть удобными при эксплуатации.

Пример эскиза-проекта угловой кухни с проставленными размерами.Пример эскиза-проекта угловой кухни с проставленными размерами

Стандартными для кухонного гарнитура являются следующие параметры:

  • Для напольных шкафов:

— высота — 850 мм;

— глубина может варьироваться от 500 до 600 мм;

— ширина — от 300 до 800 мм.

  • Навесные шкафы могут несколько разниться в размерах, так как их параметры зависят от высоты потолка и предпочтения владельцев кухни:

— их стандартной высотой считается 850 мм, но она может быть увеличена до 900 мм, если планируется поднять их под потолок, или же уменьшена до 800÷700 мм;

— глубина шкафов — 300 мм;

— ширина, как правило, соответствует ширине напольных тумб, планируемых под навесными шкафами – так они красивее смотрятся в одном «ансамбле». Хотя это требование – и необязательное.

Кроме этого, при составлении чертежа необходимо учитывать следующие факторы:

  • Месторасположение и размер мойки, а также то, что под нее придется предусмотреть отдельную тумбу или участок столешницы.
  • По обоям сторонам от раковины должны находиться тумбы (свободные участки столешницы), имеющие ширину как минимум в 300 мм. Их поверхность добавит комфорта при эксплуатации мойки, а сами тумбы послужат для хранения кухонных принадлежностей. Кроме этого, одну из тумб можно задействовать под установку стиральной или посудомоечной машины.
  • Верхняя часть гарнитура должна включать в себя как минимум две секции.
  • Над варочной плитой необходимо предусмотреть место для вытяжки.
  • При составлении плана следует также сразу обозначить месторасположение холодильника, если он будет установлен в одну из линий гарнитура.
Оптимальное расстояние между раковиной и плитой.Оптимальное расстояние между раковиной и плитой
  • Очень важно соблюсти расстояние между раковиной и варочной плитой, так как по стандартам оно должно составлять не менее 450÷500 мм.

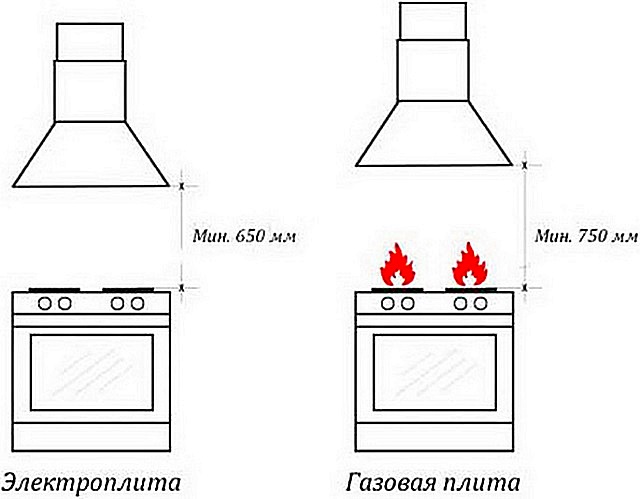

Высота расположения вытяжки над варочной плитой должна соответствовать установленным нормам безопасностиВысота расположения вытяжки над варочной плитой должна соответствовать установленным нормам безопасности
  • Расстояние между варочной поверхностью и вытяжкой должно составлять 750 мм для газовой и 650 мм для электрической плиты. Это обеспечит и хороший отвод поднимающихся паров, и должную безопасность эксплуатации.

Изучая все требования и рекомендуемые параметры, кажется, что в них легко можно запутаться. Но если их применять непосредственно в процессе составления проекта, все встанет на свои места.

Эскиз кухни можно нарисовать от руки на листе в клетку, которая поможет соблюсти пропорции реальных размеров зоны размещения гарнитура. Более «продвинутый» вариант — воспользоваться одной из компьютерных программ 3D-моделирования, например, «PRO 100». В последнем случае удастся учесть каждый миллиметр отведенной площади.

В сети можно отыскать немало интересных приложений, позволяющих и спланировать размещение мебели, и получить готовые чертежи каждой из деталей.В сети можно отыскать немало интересных приложений, позволяющих и спланировать размещение мебели, и получить готовые чертежи каждой из деталей

Если эскиз будет составляться вручную, то дополнительно необходимо изготовить чертежи мебели. В этих графических документах проставляются точные размеры конструкции, так как по ним будут изготавливаться все ее составляющие.

Первичный чертеж, пока еще без излишней детализации, может выглядеть примерно так…Первичный чертеж, пока еще без излишней детализации, может выглядеть примерно так…

В случае если составление чертежа, представляется по неопытности невыполнимой задачей, то можно воспользоваться одним из вариантов, представленных в интернете. Наверняка при желании можно отыскать варианты как для типовых кухонь основных серий многоэтажек, так и для нестандартных кухонных помещений.

Проект маленького гарнитура для типовой кухни ограниченных размеровПроект маленького гарнитура для типовой кухни ограниченных размеров

Выбирая конкретный проект, необходимо сразу учесть свои возможности изготовления отдельных элементов конструкции. Например, полок, имеющих криволинейные формы, так как для этого потребуется не только специальный инструмент, но и достаточные навыки работы с ним.

Карта раскроя ДСП

На основании составленного чертежа необходимо составить карту раскроя ДСП. Она поможет определиться с количеством необходимого материала, отразит распределение на листах всех необходимых для гарнитура заготовок.

Чтобы создать этот графический документ, необходимо знать стандартные параметры плит ДСП, на которые будут проецироваться детали кухонного гарнитура.

Сегодня в продажу поступают плиты ДСП со шлифованной и ламинированной поверхностью, имеющие разную толщину и линейные размеры.

Пример карты раскроя ДСП листа под размеры заготовок мебели.Пример карты раскроя ДСП листа под размеры заготовок мебели

Плиты ДСП могут иметь стандартную толщину в 8,10,12,16, 18, 22, 25, 28, 32 и 38 мм. Для стенок и полок напольной части гарнитура чаще всего выбирается материал толщиной в 16÷20 мм, а для навесных шкафов подойдет ДСП в 16 мм. При желании можно выбрать и большую толщину листов.

Листы ДСП различной толщины.Листы ДСП различной толщины

Линейные размеры шлифованных плит обычно составляют 2440×1830 или 2750×1830 мм, а ламинированного материала — 2800×2070 и 2620×1830 мм. Параметры плит рассчитаны на стандартные заготовки для мебели, поэтому из них можно подобрать варианты, которые будут раскроены с минимальным количеством отходов.

 Пример столешниц из ламинированного ДСП для рабочего стола.Пример столешниц из ламинированного ДСП для рабочего стола

Столешница для рабочей зоны кухни приобретается отдельно. На выбор потребителю предоставляются разные модели по вариантам внешнего оформления и по толщине. Рекомендуемая толщина – 38 мм, особенно на том участке, где планируется врезка варочной поверхности или мойки. Впрочем, если судить по отзывам и мастеров, и хозяев кухонь, то и более дешевые качественные столешницы с толщиной 28 мм вполне успешно служат годами, не требуя никакой замены.

Но вот принимать решение (в порыве безудержной экономии) изготавливать столешницу просто из обычного листа ДСП, даже если на ней не планируется большой нагрузки, непозволительно. Особенности эксплуатации этого участка требует специального износостойкого покрытия и особой конфигурации переднего края, не допускающей скопления влаги от стекающих со стола капель. Качественно изготовленная столешница полностью закрыта со всех сторон, и незащищенными у нее остаются только торцевые срезы, которые тоже должны получать необходимую обработку, но уже при сборке мебели.

Чертеж карты раскроя плит можно составить самостоятельно или же применить для этой цели компьютерную программу. Многие компании, занимающиеся реализацией мебельного ДСП (МДФ), предоставляют бесплатную услугу по составлению таких карт, на основании которых затем уже производится раскрой.

Как навесные, так и напольные шкафы могут иметь отдельные или общие стенки, в зависимости от того, как они будут расположены в гарнитуре.

Нижней, устанавливаемой на полу части гарнитура чаще всего применяются общие стенки, которые разделяют шкафы на отделы. Таким образом, эта часть после скрепления заготовок становится неразборной. Впрочем, если планируется сохранить возможность производить перестановку кухонной мебели, то следует каждый шкаф собирать отдельно. Но в этом случае, понятно, затраты на материал для заготовок увеличатся.

Итак, в карте раскроя ДСП или МДФ, согласно разработанному чертежу и размерам деталей конструкции, следует разместить следующие части конструкции:

  • Боковые стенки гарнитура.
  • Разделяющие стенки, которые разграничат общую напольную и навесную конструкцию на отдельные шкафы.
  • Заготовки для полок.
  • Задние стенки. Их лучше всего изготовить из более легкого материала — это может быть ДВП или тонкая 3÷4 мм фанера.
  • Фасадные дверцы.

На карте раскроя лучше всего проставить, кроме размеров деталей, их нумерацию или наименования. Так легче будет сориентироваться при распиле плит и при сборке.

Один из вариантов врезки раковины в столешницуОдин из вариантов врезки раковины в столешницу

Столешница выбирается отдельно. Ее длина должна соответствовать длине напольной части гарнитура, так как варочная плита и раковина, как правило, врезаются в ее поверхность, а стиральная и посудомоечная машина устанавливается под нее.

Кроме мебельных заготовок, необходимо приобрести следующие детали для сборки конструкции:

  • Кромку соответствующего ДСП цвета, которой оформляются передние торцы стенок и полок гарнитура перед его сборкой.
  • Фурнитурные элементы: петли и ручки.
  • Маскировочная планка для зазора стыка двух частей столешницы и торцевые накладки.
  • Для выдвижных ящиков потребуются полозья (выдвижные механизмы).
Крепежные мебельные детали – их ассортимент очень широк.Крепежные мебельные детали – их ассортимент очень широк.
  • Мебельные металлические крепежные детали и деревянные шканты.
  • Металлические или пластиковые уголки для фиксации перпендикулярно расположенных деталей.
  • Регулируемые ножки, с помощью которых можно будет выставить напольную часть гарнитура строго по горизонтали.

Если планируется сделать дверцы, открывающиеся особым образом, например, поднятием вверх или откидные, для них потребуются специальные механизмы — недостатка в таких изделиях в наше время нет.

Теперь, зная, какие детали и материалы будут необходимы для изготовления и сборки кухонного гарнитура, можно отправляться в специализированный магазин мебельных материалов, где обычно можно сразу заказать распил плит по представленной карте раскроя. При желании и наличие специального инструмента, раскрой и обработку кромок можно произвести и самостоятельно. Но это тоже нужно уметь, иметь соответствующий качественный инструмент. То есть лучше не рисковать и доверить этот процесс профессионалам, работающим на высокоточном оборудовании.

Проведение монтажно-сборочных операций

Инструменты для работы

Для сборки заготовок в единую конструкцию потребуются инструменты, некоторые из них есть в каждом доме, другие придется купить. Но они впоследствии обязательно пригодятся для других ремонтных или строительных работ.

Инструменты, без которых никак не обойтись при сборке мебелиИнструменты, без которых никак не обойтись при сборке мебели

Итак, из инструментов необходимо подготовить:

  • Электрическую дрель и набор сверл по дереву, в том числе и конфирматные под мебельные винты.
  • Шуруповерт.
  • Биты разных размеров для шуруповерта, в том числе шестигранники.
  • Строительный угольник.
  • Уровень.
  • Струбцины, как минимум 4 штуки.
  • Плоскогубцы и молоток.
  • Ножницы.
  • Пистолет-шприц для нанесения клея «жидкие гвозди» и герметика.
  • Утюг для наклеивания кромки.

Сборка кухонного гарнитура

Самое сложное — это начать процесс сборки, потому как мастера, не имеющие опыта в этой работе, не знают с чего начать. Когда первые действия будут сделаны, далее процесс пойдет быстрее. По сути, заготовки представляют собой своеобразный «конструктор», из которого и необходимо собрать кухню.

ИллюстрацияКраткое описание выполняемых операций
Инструменты, без которых никак не обойтись при сборке мебелиПервое, что предстоит сделать, это разобраться в заготовках, разложив их по размерам, ориентируясь по чертежу проекта, на котором также проставлены все параметры гарнитура.
После того как детали будут распределены на стопки, их рекомендовано подписать, обозначив их принадлежность — стенки, полки и т.д.
Такие подготовительные мероприятия значительно упростят работу.
Инструменты, без которых никак не обойтись при сборке мебелиПосле распила, торцы панелей, выходящие на фасад, а также предназначенные для дверец шкафов, необходимо оклеить специальной кромочной лентой, имеющий цвет, гармонирующий с основным оттенком гарнитура.
Фиксация ленты производится с помощью разогретого утюга.
При нагревании ленты, она должна несколько выступить за края панели. После остывания материала, этот излишек требуется сразу аккуратно срезать острым ножом. Для этой цели подойдет обычный канцелярский нож с новым лезвием.
Инструменты, без которых никак не обойтись при сборке мебелиПроцесс начинается со сборки напольной части гарнитура. Поэтому необходимо взять нижние панели конструкции, и сразу закрепить на них регулируемые ножки, если они предусмотрены проектом.
Для этого на панелях производится разметка мест установки таких опор. Затем к намеченным точкам прикладываются ножки, и через отверстия, предусмотренные для крепежа, на панели карандашом отмечаются точки.
Далее, по отметкам просверливаются несквозные отверстия под крепеж. Ножки лучше всего сначала посадить на клей, а затем дополнительно прикрутить саморезами. Крепление ножек может происходить по-разному — этот зависит от выбранной модели детали.
Ножки следует закрепить ко всем нижним панелям.
Инструменты, без которых никак не обойтись при сборке мебелиСледующим шагом идет сборка стенок одного из шкафов.
Чтобы они встали под прямым углом друг к другу, можно использовать перфорированные уголки, изготовленные из металла толщиной в 2 мм, так соединение должно иметь определенную жесткость. Безусловно, рекомендуется предварительно все же проверить эти уголки – насколько их полки перпендикулярны.
Можно придумать и иной «кондуктор», который поможет выставить две сопрягаемые панели точно под прямым углом.
Уголки фиксируются сверху и снизу на стыке панелей с помощью струбцин.
Инструменты, без которых никак не обойтись при сборке мебелиЗатем, скрепленные стенки необходимо скрутить винтами, для которых просверливаются отверстия-гнезда с помощью комфирматного сверла.
Сверло рассчитано на формирования отверстия, которое имеет на разных уровнях различные диаметры, необходимые для этого евровинта. Благодаря такой конфигурации гнезда, винт плотно будет удерживать две панели, а его шляпка войдет в ДСП заподлицо с поверхностью стенки.
Можно, безусловно, применить и обычные сверла, но придется постоянно их переставлять, и работа пойдет куда медленнее. А специальное сверло – не столь дорогое, тем более что работы у него при сборке гарнитура будет предостаточно.
Инструменты, без которых никак не обойтись при сборке мебелиПанели необходимо скрепить в трех точках, просверлив гнезда с отступом от верхнего и нижнего края по 50 мм, а также в середине стыкующихся заготовок.
Чтобы точно наметить расположение отверстия, от бокового края следует отступить 8 мм, при толщине ДСП в 16 мм и 9 мм, при толщине панели в 18 мм.
Для вкручивания мебельного винта в шуруповерт устанавливается шестигранная насадка-бита.
Аналогичным образом между собой скрепляются все панели ДСП.
Инструменты, без которых никак не обойтись при сборке мебелиЧтобы было понятнее, на иллюстрации показам принцип соединения двух перпендикулярных деталей конфирматами.
Инструменты, без которых никак не обойтись при сборке мебелиДонная панель тумбы также сначала фиксируется с боковыми стенками струбцинами, а затем скручивается мебельными винтами.
Инструменты, без которых никак не обойтись при сборке мебелиДругим способом взаимной фиксации панелей могут стать деревянные чопики – шканты диаметром 8 мм.
Они устанавливаются в просверленные в торце одной и по краю другой панели гнезда. Шканты аккуратно забиваются в эти отверстия, предварительно промазанные клеем.
Этот метод монтажа более сложен и требует идеально точной разметки мест высверливания отверстий.
Инструменты, без которых никак не обойтись при сборке мебелиЧтобы разметка была точной, после вклеивания шкантов в нижний торец стенки, ее укладывают со сдвигом на донную панель, выравнивают и стягивают струбцинами.
После этогона нижней панели, ориентируясь на уже установленные шканты, размечают точки, по которым высверливаются отверстия, диаметром и глубиной, соответствующим размеру крепежных деталей.
Затем, отверстия заполняются клеем и производится стыковка боковой стенки тумбы. Чтобы панели были собраны точно под прямым углом, на них так же, как и в первом варианте, следует с помощью струбцин зафиксировать металлические уголки. Снять их можно будет после высыхания клея.
Инструменты, без которых никак не обойтись при сборке мебелиПосле того как стенки будут скреплены с донной панелью, прибивается мелкими гвоздиками, скобами степлера или прикручивается на маленькие саморезы задняя панель, изготовленная из ДВП или тонкой фанеры.
Инструменты, без которых никак не обойтись при сборке мебелиВ верхней части боковые стенки связываются между собой двумя узкими досками, которые придадут конструкции тумбы жесткость и будут основой для закрепления столешницы.
Они устанавливаются с внутренней стороны стенок и также прикручиваются мебельными винтами-конфирматами. Их потребуется по 2 штуки для каждой из закрепляемых сторон.
Инструменты, без которых никак не обойтись при сборке мебелиЕсли собирается тумба под выдвижные ящики, то перед скреплением стенок к донной панели, их внутренние поверхности размечаются, и по разметкам на них устанавливаются выдвижные механизмы (они могут иметь разную конструкцию).
Понятно, что установка этих направляющих на противоположных стенках должна быть строго симметричной.
Конечно, этот процесс можно провести и в уже собранном шкафу, но это делать неудобно и достаточно сложно – и темно, и тесно.
Инструменты, без которых никак не обойтись при сборке мебелиЕсли на шкафу планируется закрепить фасадные дверцы, то под установку петель заранее необходимо разметить и обустроить посадочные гнезда для них.
Для высверливания посадочных отверстий используется специальная фреза нужного диаметра.
При разметке необходимо соблюсти расстояние от края панели до края посадочного гнезда — оно должно составлять 5 мм.
Инструменты, без которых никак не обойтись при сборке мебелиЧтобы петли были установлены ровно, и дверцы не были перекошены, стенка и дверца укладываются на ровную поверхность, и разметка для обустройства посадочных гнезд и крепежных отверстий производится на них одновременно.
На боковой стенке высверливается гнездо необходимого диаметра, в него устанавливается соответствующая часть петли. Затем, ориентируясь на нее, размечаются места крепления ответной крепежной площадки на дверце.
По разметкам просверливаются отверстия для саморезов.
После этого петли прикручиваются, и проверяется их работа. Далее, их можно временно демонтировать, и установить на постоянной основе уже после сборки шкафа.
Инструменты, без которых никак не обойтись при сборке мебелиНа этом фото показана установка собранных тумб в общую конструкцию.
В данном случае каждый из напольных шкафов имеет собственные стенки, но возможен вариант, когда стенки выполняют роль перегородок в общей конструкции.
Однако, необходимо учитывать, что в последнем случае, на перегородки будет выпадать более высокая нагрузка, поэтому много полок и выдвижных ящиков делать не рекомендуется.
Собранную конструкцию выставляют по уровню, при необходимости регулируя высоту опорных ножек.
Инструменты, без которых никак не обойтись при сборке мебелиДалее, фасадные дверцы можно окончательно закрепить на стенки тумб (шкафов).
Установить их будет несложно, так как для их крепления уже подготовлены необходимые отверстия.
Прикручиваются ручки дверец.
Инструменты, без которых никак не обойтись при сборке мебелиСледующим шагом на ровно выставленные и скрепленные между собой шкафы устанавливается рабочая столешница.
Она может быть цельной или же иметь разные соединительные стыки — ровные или диагональные, в зависимости от планировки кухонного гарнитура.
Подготовив и подогнав части столешницы, производят разметку областей, где будут врезаны раковина и варочная поверхность.
Инструменты, без которых никак не обойтись при сборке мебелиКрая раковины, в зависимости от ее модели, могут быть установлены сверху столешницы или же заподлицо с ней. На иллюстрации показан вариант врезной кухонной мойки.
Разметку окна под нее лучше всего делать по выкройке, которую производители часто включают в комплект с раковиной. Если же схема раскроя отсутствует, то ее следует сделать самостоятельно: уложить чашу на лист картона и обвести ее контур карандашом.
Инструменты, без которых никак не обойтись при сборке мебелиПроем под кухонную мойку вырезается с помощью электрического лобзика.
Сначала на линии разметки в столешнице просверливается сквозное отверстие – оно необходимо для заведения пилочки лобзика.
С внешней линии разметки некоторые мастера предпочитают закреплять малярный скотч, который предотвратит сколы края и будет хорошим ориентиром при проведении работы.
Таким же образом, размечается и вырезается отверстие под варочную панель.
Инструменты, без которых никак не обойтись при сборке мебелиВажный нюанс. В вырезанном проеме под мойку или варочную панель торцевые стенки оказываются совершенно беззащитными против проникновения влаги. А вода, просочившаяся на ДСП и проникшая в его структуру, может вызвать его разбухание и деформацию.
Поэтому опытные мастера настоятельно рекомендуют выполнить еще одну операцию. На обрезанные торцы проема наносится полоса силиконового герметика, а затем распределяется так, чтобы весь срез оказался густо покрытым этим составом.
После этого можно, не дожидаясь остывания герметика, переходить к установке мойки или варочной панели.
Инструменты, без которых никак не обойтись при сборке мебелиЗакрепление кухонной мойки в окне столешницы может быть произведено по-разному, в зависимости от ее модели.
Чаще всего такие мойки крепятся к обратной стороне столешницы с помощью специальных регулируемых кронштейнов-зацепов, которые входят в комплект поставки.
Инструменты, без которых никак не обойтись при сборке мебелиНа нижней стороне опорных бортиков мойки, перед ее установкой в подготовленный проем, необходимо обязательно нанести слой герметика, который закроет зазоры, образующиеся между раковиной и столешницей, и предотвратит протекание воды.
Инструменты, без которых никак не обойтись при сборке мебелиПеред окончательной установкой столешницы ее обрезанные торцы необходимо закрыть специальными алюминиевыми накладками, точно повторяющими форму поперечного сечения панели.
Эти накладки бывают левыми и правыми.
Перед установкой накладки на торец наносится полоска силиконового герметика…
Инструменты, без которых никак не обойтись при сборке мебели…который затем распределяется по всей поверхности ровным слоем.
Это несложно сделать пальцем, смоченным в мыльном растворе.
Инструменты, без которых никак не обойтись при сборке мебелиПосле этого устанавливается накладка, выставляется точно по краям и фиксируется саморезами – для этого на ней предусмотрены отверстия.
Все, торец защищен.
Аналогично – на другом краю столешницы.
Инструменты, без которых никак не обойтись при сборке мебелиДалее, столешница устанавливается на собранную напольную конструкцию гарнитура и фиксируется саморезами с их внутренней стороны через планки-поперечины, о которых шла речь выше.
Инструменты, без которых никак не обойтись при сборке мебелиБезусловно, столешницу всегда стремятся сделать сплошной, то есть состоящей из одной детали Длина стандартных панелей (до 4000 мм) обычно позволяет это.
На прямом участкел лучше всего обойтись без стыков. Но вот если гарнитур имеет угловую конфигурацию, то придется делать перпендикулярный стык.
Зазоры между отдельными частями столешницы закрывается специально предназначенной для этой цели планкой.
Установка планки – по аналогии с торцевой. Но в данном случае эта соединительная деталь имеет уже несколько именую конфигурацию, обеспечивающую стыковку округлой лицевой стороны с резаной торцевой.
Инструменты, без которых никак не обойтись при сборке мебелиОформить край столешницы, примыкающей к стене можно по-разному.
Некоторые предпочитают обрамлять рабочую поверхность специальным плинтусом, другие бортиком из полосы того же материала, из которого изготовлена столешница (как показано на иллюстрации).
Третьи и вовсе в качестве фартука устанавливают закрепляют на стене целую панель столешницы фигурным краем вверх, стыкуя ее с горизонтальной поверхностью.
Инструменты, без которых никак не обойтись при сборке мебелиДля установки настенных шкафов могут быть использованы специальные регулируемые подвесы, на которых можно перемещать шкаф по металлическому профилю, а также притягивать его ближе к стене, убирая между поверхностями ненужный зазор.
Инструменты, без которых никак не обойтись при сборке мебелиЧтобы закрепить подвесы на шкафу, необходимо вырезать для них в его задней стенке пазы-гнезда.
В них вставляются кронштейны и прикручиваются сзади к его боковой стенке.
Инструменты, без которых никак не обойтись при сборке мебелиЗакрепленные на шкафу кронштейны вставляются в профиль, который заранее фиксируется на дюбели к стене по всей длине гарнитура и, естественно, выравнивается строго по горизонтали.
Благодаря профилю все шкафы будут расположены на стене на одном уровне, и их можно будет слегка передвигать, если в этом возникнет необходимость при окончательной установке всего гарнитура.
Инструменты, без которых никак не обойтись при сборке мебелиСборка выдвижных ящиков стола происходит по тому же принципу, что и напольных тумб и навесных шкафов. Разница заключается в том, что между собой скрепляются четыре стенки конструкции.
Чтобы облегчить процесс, рекомендовано произвести разметку заготовок, то есть на скрепляемых деталях отметить область их стыка, установив одну из них торцом на край другой, а затем прочертить карандашом линию.
Инструменты, без которых никак не обойтись при сборке мебелиДалее, в отмеченной области тонким сверлом необходимо наметить два отверстия, ровно в середине между краем и прочерченной линией, отступив от верхнего и нижнего края заготовки по 20÷25 мм.
Тот же процесс необходимо произвести и с другой деталью ящика — это будут передняя и задняя его стенки.
Инструменты, без которых никак не обойтись при сборке мебелиДалее, детали с просверленными отверстиями прижимаются к торцу боковых стенок, и через просверленные отверстия скрепляются между собой мебельными саморезами.
Инструменты, без которых никак не обойтись при сборке мебелиКогда все четыре стенки шкафа будут соединены между собой, с помощью гвоздей длиной в 20 мм прибивается дно конструкции, изготовленное из ДВП или фанеры.
Одновременно с этим будет «автоматически» произведено выравнивание получающейся коробки строго по форме прямоугольника.
Если планируется хранить в ящике достаточно тяжелую кухонную утварь, то дно можно прикрутить саморезами 3×20 мм с шагом около 50 мм.
Инструменты, без которых никак не обойтись при сборке мебелиНаправляющие выдвижных механизмов, как правило, крепятся по нижнему боковому краю ящика.
Но бывают и иные конструкции подобных полозьев.
В любом случае, они должны совмещаться с ответными частями механизма, закрепленными на стенках корпуса шкафа-тумбы.
Инструменты, без которых никак не обойтись при сборке мебелиПервым устанавливается самый нижний ящик.
После того как работа выдвижного механизма будет проверена, ящик извлекается из корпуса для монтажа на нем фасадной панели и ручки. Ширина фасадной накладки должна быть равна ширине корпуса тумбы.
Сначала размечается месторасположение ручки, затем фасад фиксируется на передней стенке ящика с помощью струбцин, и по разметке через обе панели просверливаются сквозные отверстия.
Инструменты, без которых никак не обойтись при сборке мебелиДалее, с внутренней стороны ящика высверливаются два отверстия, которые должны быть расположены на расстоянии 80÷100 мм от боковых краев. В стенке ящика отверстия должны быть сквозными, а в фасадной панели углублены на 8÷10 мм. Диаметр отверстий должен составлять 8 мм.
Затем, в отверстие заливается клей, и аккуратно забиваются деревянные шканты.
Последним этапом, к ящику винтами изнутри прикручивается ручка, которая стянет стенку и фасад между собой.
Струбцины лучше всего снять после высыхания клея.
Инструменты, без которых никак не обойтись при сборке мебелиКогда нижний ящик будет полностью готов и установлен, тот же процесс производится с ящиком, который будет расположен над ним. Но фасадная панель, понятное дело, закрепляется на нем с учетом высоты фасада нижнего ящика.
Таким же образом осуществляется установка и остальных выдвижных деталей конструкции.

*  *  *  *  *  *  *

Как видно из описания, при сборке заготовок в единый гарнитур придётся столкнуться с довольно большим количеством мелких затруднительных нюансов. Но, в то же время, работа эта чрезвычайно интересна.

Кроме того, изготовив кухню самостоятельно, можно существенно сэкономить семейный бюджет. Чтобы убедиться в этом, необходимо, просто ради интереса, узнав стоимость всего необходимого для самостоятельной работы и подсчитав бюджет покупки, сравнить его со стоимостью готового гарнитура.

Узнайте, как сделать кухонный уголок своими руками, в специальной статье на нашем портале.

В качестве бонуса предлагаем посмотреть интересный видеосюжет. В нем показан совершенно несложный даже для начинавшего мастера процесс самостоятельного изготовления оригинального кухонного гарнитура, в котором применены исключительно натуральные пиломатериалы.

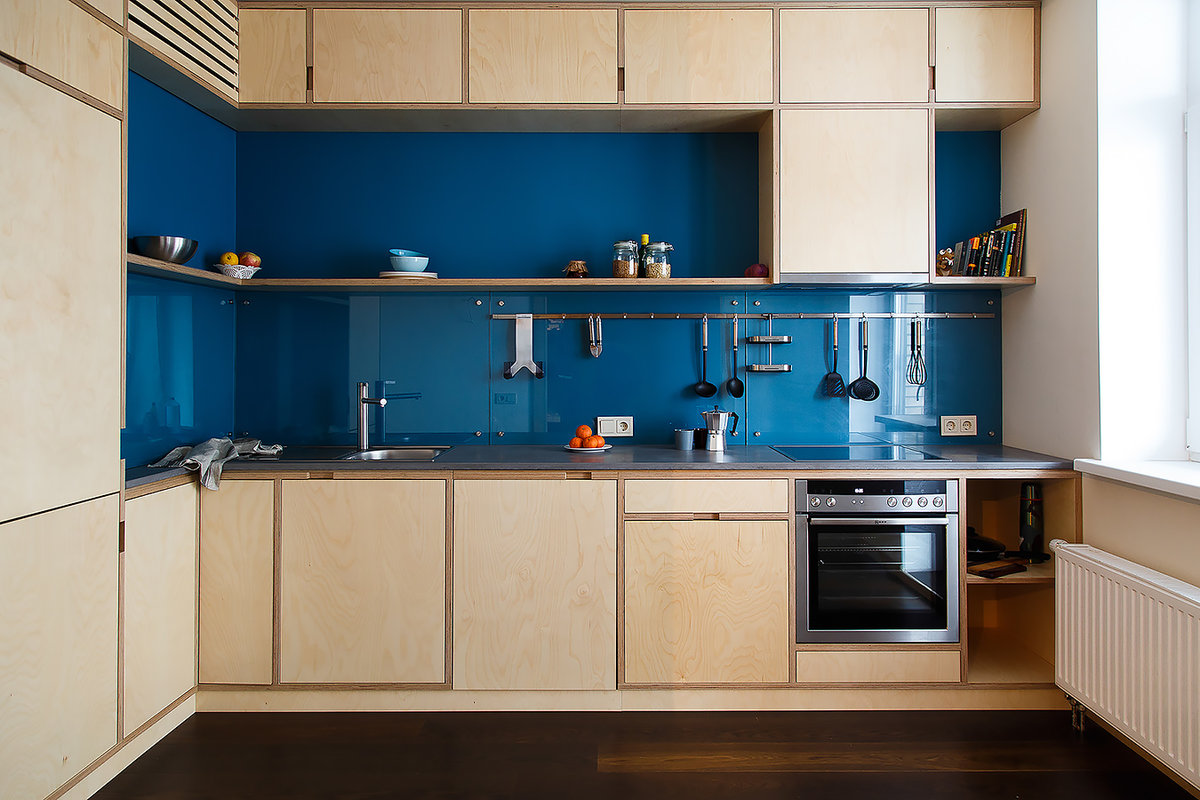

Видео: Кухня своими руками – никаких ДСП, только доска и брус

Установка кухни своими руками — пошаговая инструкция по сборке

После ремонта на кухне вы наверняка решите обновить свой старый кухонный гарнитур. Как правило большинство магазинов продающих кухни навязывают услугу по сборке, а многие ещё и не являются производителями данной кухни, а просто заказывают её на заводе и являются посредниками. В любом случае мы заплатим, хотя сборка и самостоятельный дизайн кухни не так сложна на первый взгляд. В данной статье расскажем как самостоятельно сделать дизайн с точными размерами, нестандартными элементами и как собрать кухню в единую композицию.

Процесс сборки готовой кухни

Все элементы кухонного гарнитура — это по сути деревянные коробки разного размера и формы и чтобы собрать их все достаточно будет научится собрать один а все остальные будут собираться по той же технологии. Если вы раньше не имели дела со сборкой мебели, то перед сборкой кухни обязательно изучите стандартную инструкцию. В ней схематично показано, какие детали для чего используются, а также указан порядок работ.

Инструменты

Перед тем как собрать кухонный гарнитур, надо собрать инструмент для работы. Требуются простые инструменты, но они значительно ускоряют и упрощают работу.



  • Шуруповерт или набор отверток.
  • Дрель со сверлами разного диаметра.
  • Если стены бетонные или кирпичные нужен перфоратор — сверлить отверстия под крепеж верхних шкафов.
  • Может потребоваться ножовка или электролобзик.
  • Шестигранный ключ — под крепеж (может идти в наборе).
  • Молоток, линейка, угольник, пузырьковый уровень.

Сборка кухни своими руками может занять день или даже большеУстановка кухни своими руками - пошаговая инструкция по сборке

Неплохо иметь построитель плоскостей или лазерный уровень. С ним выставление шкафов в одной плоскости намного проще.

Сборка шкафчиков кухонного гарнитура

Кухонный гарнитур в разобранном состоянии представляет собой набор дощечек разного размера, некоторое количество фурнитуры и набор крепежа. Из всего этого надо собрать шкафы. Обычно есть навесные и напольные. Как собрать кухонный гарнитур, в каком порядке — выбор за вами. Некоторым мастерам удобнее собирать их парами — верхний, потом нижний и так устанавливать. Но есть и два других способа: сначала собрать все верхние, навесить их на стену, потом — все нижние. Делают и наоборот — собирают и устанавливают нижние, затем — верхние. В общем, любой способ правильный, делайте как вам удобно.


Правильная установка конфирмата — посередине ЛДСПУстановка кухни своими руками - пошаговая инструкция по сборке

Сборка навесных шкафов

В любом случае начинаем собирать шкафы. Обычный навесной шкаф состоит из двух боковых панелей, верха, дна, задней стенки из ЛДВП и двух дверок — фасада. Порядок сборки такой:

Установка петель

Окончательно навешивают фасады (дверки) после того как соберут и поставят все на место, но ставят петли с самого начала. Бывают они врезные (считаются более надежными) и накладные.


Виды петель — врезные накладныеУстановка кухни своими руками - пошаговая инструкция по сборке

Места крепления отмечены на боковине и двери отверстиями. Складываем боковину и дверку на ровной поверхности (стол или пол) вплотную друг к другу, совместив отметки. Прикладываем петли на место (идут в комплекте). Прикручиваете сначала к боковине, затем — к фасаду. Дверка при этом получается немного ниже по уровню чем боковина. Под нее подкладываете брусок подходящего размера или свернутую тряпку чтобы она была на одном уровне, потом прикручиваем петлю.

Саму петлю разбираем (она состоит из двух разъемных петель, которые соединяются шурупом. Этот шуруп откручиваем, дверки откладываем, а с боковинами работаем дальше.

Собираем корпус

К боковинам крепим верх и дно. Крепятся они на конфирматы — специальный мебельный крепеж, который идет в комплекте, с головкой под шестигранник. Если есть соответствующая бита, ставим ее на шуруповерт, если нет, работаем ручным ключом.


Как собрать кухонный гарнитур: сборка корпуса шкафовУстановка кухни своими руками - пошаговая инструкция по сборке

Места установки конфирматов намечены на наружной части боковин. Складываем боковину и верхнюю часть, устанавливаем крепеж, затем дно, и после — вторую боковину.

Переворачиваем «лицом» вниз, укладываем и выравниваем лист ламинированного ДВП, который служит задней стенкой. Его прибивают маленькими гвоздиками или скобами из строительного степлера. Сначала прибивают в углах, тщательно выравнивая края, затем посередине каждой из сторон и далее, деля каждый участок пополам. В результате частота установки — 1 гвоздь/скоба примерно на 10 см.

Установка уголков или петель, держателей полок

Петли, на которые навешиваются настенные кухонные шкафы бывают разные, устанавливаются они по-разному. Подробнее о них поговорим ниже. Держатели полок тоже бывают разные и по материалу и по форме, но крепятся в основном одинаково — в отверстия в стенке. Под них в боковинах просверлены отверстия. Иногда в них устанавливаем пластиковые чопики (небольшие полые пластиковые цилиндры), забиваем их слегка постучав мебельным молотком, затем в них ставятся упоры для полок. Но большинство металлических упоров (а именно такие, наверное, нужны в кухонных шкафах) просто ставятся в отверстие.


Держатели для полокУстановка кухни своими руками - пошаговая инструкция по сборке

Собственно все, как собрать навесной кухонный шкаф вы знаете. Для наглядной демонстрации посмотрите видео. Напольные шкафы с полками без ящиков собираются также, только сначала на дно устанавливаются ножки и верхняя часть — это столешница, а она общая на все шкафы и ставится после того, как все напольные шкафы установлены и скреплены.


Сборка шкафа с выдвижными ящиками

Продолжаем собирать кухонный гарнитур своими руками. Сейчас наиболее сложный момент — тумбы с ящиками. Общий порядок работы такой: устанавливаем петли, дно и заднюю стенку. Верхушка-столешница ставится после того, как все шкафы собраны и скреплены между собой стяжками. Есть еще особенности — на боковины надо прикрепить направляющие для ящиков. Поехали.

Установка ножек

Перед тем как собрать кухонный гарнитур дальше на дно устанавливаются ножки. Можно ножки устанавливать и после того как собран каркас, но крутить тяжелую тумбочку не очень легко. В любом случае, лучше всего, если они регулируемые — не всегда пол идеально ровный. С регулируемыми ножками есть возможность выставить их так, чтобы нагрузка перераспределялась на все ножки. На небольшие шкафы — длиной до 80 см — ставят 4 упора, больше 80 см нужны 6 опорных точек.


Держатели для полокУстановка кухни своими руками - пошаговая инструкция по сборке

Если в шкафу есть перегородка, ножки располагаем под ней. Если перегородки нет — посередине. От краев отступают 5-8 см, прикручивают на саморезы длиной 15 мм (при толщине ЛДСП 18 мм). В большинстве готовой мебели под ножки тоже есть зенковка — отверстия небольшого диаметра. Совмещаете прорези в ножках с отверстиями, устанавливаете саморезы.

Монтаж направляющих и сборка для ящиков

На боковинах нижних шкафов есть разметка под установку направляющих (они идут в комплекте). Для их крепления используется евровинт М6*13. Устанавливаем нужное количество направляющих на обе боковины.


Установка направляющих в шкафчике с ящикамиУстановка кухни своими руками - пошаговая инструкция по сборке

Ящики собираются при помощи шурупов 4*45. Сначала устанавливаются направляющие. В зависимости от конструкции они могут монтироваться на стенки ящика или на нижнюю грань боковины. Если на стенке есть разметка (отверстия), значит ставятся они на боковины. Если нет — на торец. Чтобы быть уверенным, посмотрите в инструкцию по сборке. Там в картинках должен быть процесс установки.


Как собрать кухонный гарнитур: схема сборки выдвижных ящиковУстановка кухни своими руками - пошаговая инструкция по сборке

После того как направляющие соединены, боковины соединяют с задней стенкой, затем устанавливается передняя стенка, после — дно. Перед установкой днища проверяете диагонали. Они должны совпадать до миллиметра. Дно крепится гвоздями или скобами.

Собираем корпус

Сборка корпуса уже знакома: к боковинам крепим крышку, потом нижнюю часть с ножками. Ставим шкаф на место, подкручиваем ножки так, чтобы верхняя крышка оказалась на нужной высоте и была горизонтальна. Горизонт проверяем при помощи пузырькового или лазерного уровня. После устанавливаем крышки.


Особенности сборки углового шкафа

Основная особенность в том, что в бюджетных кухонных гарнитурах дно состоит из двух частей (для снижения себестоимости). Если в этом шкафу предусматривается установка мойки, задняя стенка почти отсутствует, зато есть несколько стяжек-цанг, которые придают жесткость конструкции. В остальном все также, как и при сборке обычного шкафчика с дверками.


Как повесить шкафы на кухне

Еще перед тем как собрать кухонный гарнитур надо закупить для крепления навесных шкафов навесы и межсекционные мебельные стяжки. Начнем с навесов они бывают разных видов, вот о них и поговорим.

Как собрать кухонный гарнитур вы уже знаете, надо разобраться как его установить на место. Навесные шкафчики кухонного гарнитура монтируются на стену. Крепятся они при помощи мебельных навесов. Бывают они в виде металлических пластин с отверстиями под крепеж, но есть и более сложные конструкции. Более дешевые — обычные пластины металла. Они могут быть разной формы, выполняются из обычной или оцинкованной стали.

Простые навесы

Наиболее привычный вариант (вверху слева) — пластина с двумя небольшими отверстиями под крепеж и одним большим (в него вставляется крюк или головка винта, установленного в стену). Он устанавливается на торец боковин — справа и слева. При большой нагрузке этот вид навеса может выломаться, так как крепеж находится на небольшом расстоянии друг от друга и ЛДСП может развалиться. Более надежен вариант снизу — большее количество крепежа, но риск все равно есть.


Мебельные навесыУстановка кухни своими руками - пошаговая инструкция по сборке

Два других типа мебельных навесов более надежны, так как один из винтов устанавливаться будет еще и в крышку шкафчика, то есть нагрузка будет распределяться по большей площади.

Хорошо себя показали уголки. Один край этого навеса крепится через крышку. Делают сквозное отверстие, внизу устанавливают болт с шайбой, сверху затягивается гайкой (тоже с шайбой). Устанавливают их на расстоянии 5-10 см от края, если предполагается большая нагрузка можно поставить три или четыре штуки, что с предыдущими моделями невозможно.


Кухонные шкафы навешены на уголки с подкладками — чтобы компенсировать разницу в толщине фартукУстановка кухни своими руками - пошаговая инструкция по сборке

Общий недостаток всех этих креплений — они нерегулируемые. Как повесили, так и будет. Подвинуть от стены или к стене возможности нет. Если кухонный фартук выступает над плоскость. стены, приходится на стену монтировать планку или под каждый крепеж подбирать подкладку (кусок фанеры, деревяшку и т.п.). Второй недостаток — под каждый навес надо устанавливать отдельный крючок или дюбель. Не очень удобно.


Более современные мебельные навесы для кухонных шкафовУстановка кухни своими руками - пошаговая инструкция по сборке

Регулируемые

Более сложный и дорогой навес состоит из пластикового корпуса, металлического навеса и системы регулировок, которая позволяет двигать его вперед/назад и вверх/вниз. Крепятся эти навесы на боковые стенки шкафчика изнутри, в задней стенке прорезается небольшое отверстие. В паре с этими навесами идет монтажная рейка или планка. Она крепится на стену, за верхний ее выступ цепляются крючки навесов. Устанавливать и снимать навесные шкафчики с этой системой крепления очень просто, а «грузоподъемность» у них достаточная 20-50 кг на один навес (зависит от модели и производителя).


Как установить кухонный гарнитур

Как уже говорили, порядок установки шкафчиков произвольный. Можно сначала верхние навесить затем нижние или наоборот. Это неважно. Важен порядок установки: начинают всегда от угла. От того, насколько ровной будет выставлен этот первый шкаф зависит насколько легко пойдет дальнейшая установка.

Высота монтажа навесных шкафов зависит от роста «пользователей», но не ниже чем 45 см от уровня столешницы. При навешивании шкафов на стене отмечают горизонтальную линию. Ее можно нарисовать при помощи пузырькового или водяного уровня, но проще всего — развернуть на требуемой высоте плоскость при помощи нивелира или построителя плоскостей. По этой линии устанавливают верхний край монтажной планки или выравнивают шкафы при монтаже на обычные навесы.

Задача и простая и сложная одновременно — выставить шкафы так, чтобы они были на одном уровне, а их стенки были вертикальны и горизонтальны. В этом случае проблем при эксплуатации не будет.


Мебельные межсекционные стяжкиУстановка кухни своими руками - пошаговая инструкция по сборке

Так как кухонная мебель состоит из отдельных шкафов, их скрепляют между собой. Есть два варианта — установить, затем скрепить, или сначала скрепить, потом навешивать. Второй вариант возможен при наличии помощников — даже два скрепленных шкафа повесить в одиночку нелегкая задача.

Скрепляют шкафчики между собой при помощи межсекционных стяжек. Они есть разного диаметра и разной длины — под ЛДСП разной толщины. На одну стенку нужны не менее двух стяжек. Их ставят в районе петель — чуть ниже или чуть выше. Два шкафа выставляют в одной плоскости, скрепляют струбцинами их стенки, делают сквозное отверстие — по диаметру стяжки, в которое устанавливается крепеж, затягивается при помощи отвертки или шуруповерта.

Как установить столешницу на кухонный гарнитур

Чтобы собрать кухонный гарнитур окончательно, необходимо установить столешницу. Ее крепят после того как стянут шкафы. На стенки устанавливают стальные уголки, которыми и фиксируют столешницу. Тонкости в обработке торцов и вырезов под мойку смотрите в видео.

Как обрабатывать кромку ламинированных столешниц из ДСП смотрите в следующем видео. Оно пригодится тем, кто хочет собрать кухонный гарнитур по всем правилам.


Видео по сборке кухонной мебели


Кухня своими руками пошаговые инструкции, чертежи, 1000 фото сборка кухни своими руками сборка кухни своими руками

Если ищете информацию, как собрать кухню своими руками, значит, вы мужественный человек. Работа, прямо скажем, не для слабонервных, но интересная. Конечно, всегда можно нанять мастеров, они соберут быстрее, но не факт, что лучше. Здесь вы найдете 20 примеров с очень подробными пошаговыми фото, как собрать и установить кухню своими руками.

В основном это инструкции, как собрать кухонный гарнитур, правильно рассчитать место для мебели, нюансы установки шкафов, проведение проводки и много другой полезной информации, например, несколько вариантов, как собрать кухню Икеа. Также есть примеры изготовления кухни различного стиля. В конце статьи смотрите большие галереи с эскизами, чертежами и фотографиями кухни в интерьере.



Кухня своими руками пошагово

Из этой инструкции вы узнаете, как сделать и собрать кухню своими руками. Особенность этой конструкции, это нижние шкафы с бетонными столешницами. Одним из основных способов экономии огромных денег является изготовление кухонных шкафов своими руками.

Первый шаг заключался в том, чтобы точно спроектировать, какими вы хотите их видеть. Для хозяйки это непростая задача, распланировать место для каждой банки, тарелка и прочей утвари. Но что поделать, придется этим заниматься, если хотите, чтобы ваша кухня была функциональной и хорошо организованной. Поэтому хорошо подумайте, а затем сядьте и нарисуйте несколько эскизов. Затем приготовьтесь к тому, что фактические шкафы не всегда похожи на дизайнерские эскизы. Если будете делать кухонные шкафы своими руками, в процессе работы придется много что менять.

К сожалению, у автора нет подробной инструкции, как были изготовлены эти шкафы, но это не проблема, в интернете есть много примеров, так что всегда можно подобрать подходящий вариант.

Если коротко, то сначала сделайте лицевые рамы и соберите с помощью клея и шурупов.

Если у вас есть Kreg Jig, то все будет еще проще и аккуратней. Затем  из толстой березовой фанеры 5/8  дюйма вырежьте боковые стенки. Когда ящики собраны, покройте грунтовкой и покрасьте. В комплект входят шкаф под раковину и для посудомоечной машины. Это из сложных конструкций, все остальное приспособлено для хранения посуды и прочей кухонной утвари.

Впрочем, как сделать шкафы и собрать кухню своими руками, лучше посмотрите пошаговые фото.

Источник фото: www.domesticimperfection.com/cabinet-beginnings/

Во второй части показано, как сделать столешницы из бетона с очень подробной инструкцией, которую вы можете прочитать на сайте, ссылка под галереей. А также установка дверок для шкафов, покраска и вариант освещения кухни.

Источник фото: www.domesticimperfection.com/diy-concrete-countertops-part-1-setting-the-forms/

Как правильно установить кухонные шкафы

После покупки и удачной сборки кухонного гарнитура, первые вопросы начинают возникать уже на этапе планирования. На самом деле, очень тяжело учесть все нюансы, особенно при установке раковины, размещения розеток для бытовой техники и прочих важных мелочей, которые могут впоследствии создать много лишних хлопот. Эта инструкция состоит из трех частей. Планирование установки вашего гарнитура. Установка рельсов подвески. Фиксация шкафов на стенах. Все особо важные моменты показаны в картинках на пошаговых фото. Воспользуйтесь ссылкой под галереей и почитайте полезные советы на сайте.

Источник фото: www.wikihow.com/Install-IKEA-Kitchen-Cabinets

Как собрать кухню своими руками

как собрать кухню по модулямЕсли вам необходимо обновить кухню, установить новые шкафы, электрические и бытовые приборы и все такое прочее, не спешите паниковать. Работы, конечно, много, но большую часть вы сможете сделать своими руками. Понятно, что у вас будет своя кухня, со своими особенностями, но и на этом примере вы сможете, многому научится. Это проект для тех, у кого есть хотя бы начальные навыки и инструменты для деревообработки.
Какие основные нюансы. Если вы собираетесь перемещать стены, то есть менять размер кухни, то можно ориентироваться по старой мебели. Вам необходимо:

  1. Измерить комнату. Это очень важный этап, поскольку все зависит от размеров. Измеряйте в нескольких местах на одном и том же расстоянии, чтобы учесть изменения в стенах, штукатурке и прочее.
  2. Нарисовать план. Мысленно представьте, как откроется каждая дверь, и будет ли она мешать стене или прибору.
  3. Проверьте все части, чтобы убедится, что они соответствуют тому, что вы заказали. Распределите комплекты для сборки каждого шкафа. Сначала будете устанавливать верхние, настенные шкафы, а затем все, что монтируется на полу. Поэтому разложите полученные детали в таком порядке.

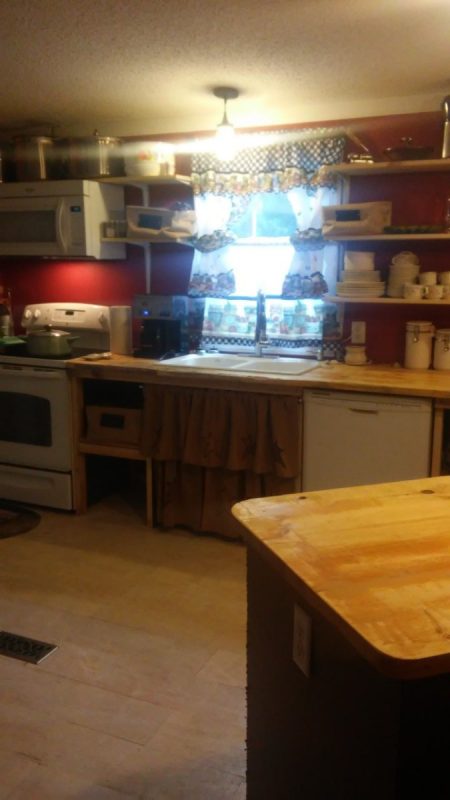

как собрать кухню по модулямВ общем, инструкцию, а точнее рассказ автора, как он собирал кухню своими руками, представленную на фото, вы можете прочитать на сайте, очень интересно и познавательно. Пошаговые фото процесса смотрите ниже в небольшой фото галерее.

Источник фото: www.instructables.com/id/Kitchen-Remodel-With-Ready-to-Assemble-Cabinets/

Как собрать кухонный гарнитур своими руками

Пример, как собрать кухню своими руками. В этой инструкции на пошаговых фото показаны моменты сборки отдельных деталей и правилами монтажа, чертежи моделей и фото необходимых инструментов.

Установка кухонного гарнитура на первый взгляд может показаться легкой задачей. В конце концов, насколько сложно собрать эти штуки? Все, что нужно сделать, это установить их там, где были старые шкафы, не так ли? На самом деле все немного сложнее. Сборка кухонного гарнитура может потребовать серьезных навыков, а также профессиональных инструментов. Хорошему мастеру, вероятно, понадобится всего несколько часов, чтобы собрать все вместе, ну а для любителей время не ограничено, это уже зависит от ваших навыков.

Воспользуйтесь ссылкой под галереей, на сайте автора можно прочитать много полезных советов и рекомендаций, а также посмотреть обучающие видио.

Источник фото: Svoimi-Rykami.ru

Как установить кухонный гарнитур на маленькой кухне

В этом мастер классе наглядно показано, как спроектировать, собрать и установить кухонный гарнитур. На фото слева «до» и справа «после».

как собрать гарнитур для маленькой кухниЕсли ваша кухня 6,2 м², то эта информация вам пригодится. Это длинная история, на сайте автора, ссылка на первоисточник находится под галереей, вы найдете очень подробную инструкцию, с множеством интересных нюансов, которые наверняка будут для вас очень интересными.
Вот небольшая фотогалерея, где показан исходный вариант кухни, и несколько общих чертежей, от чего можно отталкиваться при планировании.

чертежи и схемы, мебель для маленькой кухни

Многие после ремонта на кухне задумываются о самостоятельном изготовлении кухонного гарнитура. Бывают случаи, когда выбранная по цене и дизайну мебель не подходит к существующим размерам помещения.

кухня своими руками

Прекрасной альтернативой приобретению готовых комплектов станет кухонный гарнитур из дерева своими руками.

Можно конечно сделать кухонный гарнитур на заказ, но учтите, что стоимость по индивидуальному проекту будет не маленькой. Большинство предварительно рассчитав затраты считают, что если смастерить кухонный гарнитур своими руками, то можно значительно сэкономить.

кухня своими руками фото

Кухня – один из самых функциональных уголков дома, а это значит, что к ее мебели предъявляются повышенные эксплуатационные требования.

Выбираем дизайн кухни

Ваша кухня маленькая по площади? Тогда делайте упор на светлый цвет. Оптимальным вариантом будет скандинавский стиль. Если выбрать глянцевое покрытие, то кухонные фасады будут отражать свет, и гарнитур будет казаться компактным. Некоторые используют прием, когда цвет мебели подбирается под цвет отделки помещения. Тогда самодельный кухонный гарнитур как будто «растворяется» на фоне стен.

кухня своими руками

В квартирах старой постройки все комнаты достаточно компактные, а потому важно тщательно спланировать рациональную организацию рабочего пространства.

Если окна на кухне расположены на южной стороне, то можно выбрать практически любой цвет фасадов. Отличным вариантом станут холодные оттенки – голубой, фиолетовый, бирюзовый. Когда света мало, то хорошей альтернативой солнцу будут фасады теплых оттенков – бежевый, желтый, красный.

кухня своими руками идеи

На кухне имеется воздействие перепадов температур и повышенной влажности. Устойчивость к этим факторам обязательна.

Для любителей темных цветов и глянцевых поверхностей нужно приготовиться к частым уборкам. На таких фасадах придется постоянно убирать следы от пальцев, сметать мельчайший мусор и водяные капли. Что касается стиля, то здесь все сугубо индивидуально.

кухня своими руками идеи фото

Все покрытия должны быть износостойкими и практичными.

Подбираем нужную мебель

Кухонные гарнитуры принято разделять на классический и современный стили. Классический вариант сочетается с традиционным дизайном. Характерная черта – это филенчатые деревянные фасады. Не стоит выбирать чересчур нарядные фасады. Этим можно перегрузить интерьер и сделать сложной уборку. В маленьком помещении много декоративных элементов не нужно. Филенок и вставок из стекла будет достаточно.

кухня своими руками фото идеи

Разрабатывать кухонный гарнитур можно с учетом всех своих пожеланий.

Совет. Подбирайте не слишком сложные и причудливые фасады. Чем проще модель, тем надежней кухня.

Если дизайн кухни со временем надоест можно не только обновить кухонный гарнитур, но и преобразить старые фасады.

кухня своими руками фото декора

Хозяин заинтересован в покупке добротных комплектующих для своей будущей мебели, а значит все материалы будут качественными.

Популярным считается сплошной современный кухонный гарнитур, в котором встроен нажимной механизм. Минимализм можно компенсировать нестандартным цветовым исполнением или интересной текстурой. Но учтите, что гладкие поверхности намного легче в уходе и не разделяют пространство.

кухня своими руками минимализм

Создание кухни из дерева своими руками – это творческий и увлекательный процесс.

Делаем замеры кухни для гарнитура

Для подготовки чертежа шкафов нужно выполнить точные замеры. Для маленького помещения предпочтительнее угловое размещение.

Легче всего сделать самостоятельно линейный кухонный гарнитур. Оптимальный вариант – это установка мебели вдоль стены в один ряд.

кухня своими руками линейная

Грамотный выбор дизайна очень важен. Его необходимо тщательно продумать, учитывая места размещения плиты, духовки, мойки, посудомоечной и стиральной машин.

Измерения лучше всего проводить рулеткой. Учитывайте не только величину длины от уровня пола. Высота гарнитурных шкафов поможет выполнить измерение на всех уровнях. После работ вы сможете легко установить готовую кухню на свои места. Продумайте количество нужной техники и место расположения. В проекте желательно указать точный размер планируемого оборудования.

бело коричневая кухня

Главная дизайнерская изюминка предметов из дерева своими руками – это акцент на натуральность, простоту и экологичность.

Важно! Особое внимание уделите участку с выходом водопровода. Неправильные прорези усложнят размещение мойки.

Чертежи и схемы

Тем, у кого было отлично по черчению, легко нарисует модель кухонного гарнитура. При этом важно предусмотреть не только крепежи, врезки, количество полок, фасады, но и многие другие моменты. Специальные программы помогут вывести на экран проекцию в 3D формате. Для этого пригодится одна из программ: PRO100, Blum Dynalog или AutoCad.

Самостоятельно начерченный эскиз кухни

эскиз кухни

Вначале производится обрисовка на листе бумаги основных параметров комнаты.

А вот разработанный с помощью программы

проект кухни

Подробный план позволяет просчитать необходимое количество материала, крепежа и элементов фурнитуры.

Например, приложение Blum Dynalog производит макет и выдает готовую модель со всеми комплектующими и алгоритм сборки. Некоторые создают макет с нужными размерами, в котором не предусмотрен модуль по раскрою.

проект кухни фото

Поразмыслив над двумя-тремя вариантами, придет четкое понимание окончательного дизайна интерьера.

Необходимые инструменты и материал

Не у каждого найдется весь необходимый инструмент, который пригодиться для сборки гарнитура для кухни. Поэтому перед началом работ убедитесь, что под рукой имеется весь необходимый арсенал:

  • правило или уровень – для ровного соединения деталей;
  • рулетка или лазерный дальномер – для замера;
  • шуруповерт – для крепежных составляющих;
  • наждачка или электрорубанок – поможет зачистить острые углы;
  • ножовка – поможет подогнать по размеру;
  • электродрель – сделает сквозные отверстия;
  • электролобзик – отпилит ненужные части;
  • напильник – уменьшит не только деревянные детали, но и металлические составляющие;
  • отвертка – пригодится в труднодоступных местах;
  • плоскогубцы;
  • молоток.

Из крепежных деталей нужны:

  • винты;
  • выдвижной механизм;
  • саморезы с винтовой резьбой для соединения секций;
  • металлические завесы для закрепления дверок на шкаф;
  • деревянные соединители для установки столешницы.

Важна не только удобная одежда для работы, но и средства защиты. Очки надежно защитят глаза. Не переживайте, если не оказалось нужного инструмента, ведь всегда можно взять его напрокат. Выбирая материал, учтите его эксплуатационные и дизайнерские качества.

средства защиты

Все предметы следует предварительно проверить на наличие неисправностей.

Для начала определитесь, какое изделие хотите получить в итоге. Изучение образцов дерева, фактуры и текстуры поможет определиться с материалом. Наиболее популярные породы дерева, из которых изготавливаются кухни – дуб, ольха, береза, ясень, бук.

дерево для мебели

При выборе материала следует учесть его эксплуатационные и эстетические характеристики, и то, какой финальный вид будет иметь кухонный гарнитур.

Собираем гарнитур своими руками

Нанесите на стенах разметки для шкафчиков. Не стоит полагаться на уровень пола или потолка, ведь не во всех случаях они идеально ровные. Возьмите правило и отметьте места. Учтите все тонкости водопровода, газовой и отопительных систем.

разметка стены

Важно наиболее точно определить все расстояния, допуски, зазоры и остальные важные нюансы.

Собираем каркас кухни

Используя инструмент, соединяем разобранные детали фасадов. Заранее подготовленная схема или инструкция поможет при установке кухонного гарнитура. В конце вешаем навесные фасады и устанавливаем полки в выдвижных ящиках. Все механизмы монтировать лучше сразу.

сборка каркаса кухни

Первым делом нужно изготовить каркас. Если ваша мебель будет из дерева, то каркас делается из аналогичного материала.

Принцип сборки корпуса шкафов верхнего и нижнего рядов аналогичен. Сначала нужно собрать выдвижной ящик, прикрепив его к внешним сторонам используя механизм. Далее крепим полки и держатели. Для проверки диагонали положите корпус лицевой частью вниз, а рулеткой померяйте расстояние от углов (оно должно быть одинаковым).

сборка гарнитура

Покрытие столешницы обычно выполняют из очень прочного пластика, который стоек к истиранию и влаге.

Когда все шкафчики будут собраны, расставляем их на место. Завершающий штрих – декорирование фасадов.

Установка

Сам процесс может потребовать не только особых навыков, но и наличие специального инструмента. Профессионал потратит на это пару часов, а у простого любителя установка кухонного гарнитура займет гораздо больше времени. Поэтому не спешите вызывать мастера. Конечно, у новичка может возникнуть много вопросов, но практический опыт пригодится в дальнейшем.

установка гарнитура

Дверцы изготавливают и навешивают в последнюю очередь, так как их придется подгонять.

Совет: перед монтажом угловой мебели желательно закончить все сантехнические и электрические работы.

Теперь вы знаете не только как сделать кухонный гарнитур своими руками и самому создать чертежи и схемы, но и установить его. Как видите, особых навыков в таком деле не требуется. Для этого потребуется лишь опыт в работе со специальным инструментом. Вам придется обработать древесные материалы и смонтировать практичную конструкцию по своему эскизу.

гарнитур из фанеры

Когда меблировка собрана, переходят к ее пропитке специальными лакокрасочными составами, а если изготовление велось из МДФ, то сразу устанавливается фурнитура.

Реализовать задумки – вполне посильная задача. Кухонный гарнитур можно смастерить из готовых элементов, выполненных в мастерской по конкретным чертежам, или сделать из натурального сырья и мебельных панелей, что позволит создать уникальный дизайн.

кухня из лдсп

Обязательно попробуйте в своей жизни собрать свою собственную, авторскую мебель. Когда делаешь своими руками, получается воплотить самые сокровенные желания.

Видео: изготовление кухни с нуля своими руками

50 вариантов дизайна самодельных кухонных гарнитуров

21 Кухонные шкафы своими руками Идеи и планы, которые легко и дешево построить

Вы переделываете свою кухню? Или вы когда-нибудь переделывали кухню?

Тогда вы, наверное, знаете, насколько дорогими могут быть купленные в магазине шкафы.

Ну, мы недавно переделали нашу кухню и сократили много затрат, создав собственные кухонные шкафы.

Поэтому я подумал, что любой, кто перестраивает кухню, будет благодарен за статью, в которой будут освещены все варианты кухонного шкафа своими руками. Может показаться, что это большой проект.

Однако сэкономленные деньги (на мой взгляд) вполне стоят времени и усилий, затраченных на изготовление ваших собственных шкафов.

Также здорово иметь на кухне именно то, что вы хотите.

Итак, без лишних слов, вот они:

1. Начало кухонного шкафа своими руками

diy kitchen cabinet diy kitchen cabinet

Если вы визуальный человек, то это может быть не учебник вашей мечты для шкафов DIY. Но если вы тот, кто может смотреть на планы и визуализировать их, то вы можете быстро взглянуть на эти планы.

Тем не менее, этот учебник выглядит довольно подробным, а также содержит множество картинок, которые помогут вам пройти через сборку.

Построить эти шкафы>

2. Двери шкафа с проволочной сеткой

diy kitchen cabinet diy kitchen cabinet

Это не совсем учебник, но он показывает много замечательных фотографий совершенно великолепной кухни. Но что меня поразило, так это двери шкафа с проволочной сеткой.

Таким образом, глядя на одну картину, это должно помочь большинству людей понять, как они могут продублировать внешний вид на собственной кухне.

Построить эти шкафы>

3. Кухонные нижние шкафы

diy kitchen cabinet diy kitchen cabinet

Я люблю Ана Уайт. Она предоставляет удивительные учебники, и этот ничем не отличается. Это для базового шкафа и довольно легко понять, что вы строите и как это сделать.

Итак, если вы опытный строитель или просто человек, который считает себя визуальным человеком, тогда эти планы и учебное пособие могут быть полезными для вас.

Построить эти шкафы>

4.Настенный кухонный угловой шкаф

diy kitchen cabinet diy kitchen cabinet

Если вы строите кухню с любым углом к ​​ней, то вам, скорее всего, понадобится угловой кухонный шкаф.

Ну, не смотри дальше планов Анны Уайт на угловой кухонный шкаф. Она предлагает легко читаемые планы и отличный учебник с изображением того, что вы пытаетесь построить.

Построить эти шкафы>

5. Переработанный шкаф из сарая-дерева

diy kitchen cabinet diy kitchen cabinet

Этот урок очень интересен.Автор мусорного контейнера нырял за шкафами. Затем нашли старый сарай и переработали эти шкафы.

Таким образом, она закончила создание практически бесплатных кабинетов, которые имеют большую простоватую привлекательность. Это должно вдохновить вас на создание отличных шкафов практически без денег.

Построить эти шкафы>

6. 7 советов для нестандартных шкафов

diy kitchen cabinet diy kitchen cabinet

Из этого туториала Вы узнаете, как создать свои собственные шкафы. Так что если вы не хотите платить за купленные в магазине шкафы.

Однако вы также хотите, чтобы шкафы работали именно так, как вам нужно, чтобы ваша кухня функционировала должным образом, а затем примите во внимание эти советы, чтобы помочь вам достичь этих целей.

Советы по сборке шкафов>

7. Сборка шкафов до потолка

diy kitchen cabinet diy kitchen cabinet

Возможно, у вас есть цельные кухонные шкафы, но вы хотите, чтобы они поднимались до потолка. Ну, не выбрасывайте те совершенно хорошие шкафы, чтобы купить тот, который идет к потолку.

Вместо этого следуйте этому руководству, чтобы превратить то, что у вас есть, в то, что вам нужно / нужно, за гораздо меньшие деньги, чем покупка новых шкафов.

Построить эти шкафы>

8. Полное руководство по изготовлению шкафов

diy kitchen cabinet diy kitchen cabinet

Это еще одно руководство, которое поможет вам начать работу по созданию ваших нестандартных шкафов. Они охватывают практически все, что вам нужно учитывать при создании шкафов.

Итак, если вы новичок в идее создания собственных кухонных шкафов, то, возможно, вы захотите взглянуть на это руководство.

Советы по сборке шкафов.

9. Как один человек соорудил все свои кухонные шкафы

diy kitchen cabinet diy kitchen cabinet

Этот учебник / отзыв является отличным ресурсом, если вы подумываете о создании собственных кухонных шкафов. Эта женщина буквально построила все свои кухонные шкафы.

Не говоря уже о том, что она предлагает потрясающие фотографии, которые могут вдохновить вас на сборку кухонного шкафа. Я люблю читать подобные истории, потому что, если они могут это сделать, я тоже чувствую, что могу!

Построить эти шкафы>

10.Мои собственные кухонные шкафы своими руками

diy kitchen cabinet diy kitchen cabinet

Как я уже упоминал ранее, мы фактически построили наши собственные кухонные шкафы. Я решил пойти с открытыми стеллажами. Это позволило сэкономить много денег на дереве, так как мне не нужно было подбирать каждый шкаф.

Плюс, мне не пришлось тратить древесину на двери. Мне понравилось, как она выглядела как старая фермерская кухня, так как я смогла добавить комплект штор, чтобы накрыть раковину. Мне нравится деревенский дизайн моей кухни, и мне понравилось, как мы смогли перестроить всю нашу кухню примерно за 1000 долларов.

Реконструируйте свою кухню с ограниченным бюджетом>

11. Корпус холодильника DIY

diy kitchen cabinet diy kitchen cabinet

Когда вы строите свои собственные шкафы, есть определенные вещи, которые вы можете не учитывать, но корпус холодильника — это то, что вам может понадобиться построить ,

Так что, если он вам нужен, этот урок должен быть вам полезен. Там отличные картинки и солидные инструкции тоже. Я визуальный человек, поэтому это два ключевых компонента для меня, когда я собираюсь что-то построить.

Построить этот шкаф>

12. Кухонные шкафы из дерева поддонов

diy kitchen cabinet diy kitchen cabinet

Если вы работаете с ограниченным бюджетом, вы можете подумать о создании кухонных шкафов из поддонов. Я большой поклонник поддонов из-за их универсальности, и мне нравятся все удивительные вещи, которые вы можете из них построить.

Итак, если вы открыты к идее шкафов для поддонов, то ознакомьтесь с этим руководством, чтобы увидеть, подойдет ли оно вам.Если вам нравится деревенский вид, то я сомневаюсь, что вы будете разочарованы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
