Ворота с калиткой из профнастила: Ворота с калиткой из профнастила своими руками: фото и видео

Содержание

виды, расчет материалов, фото и нюансы монтажа

Каждый человек пытается в меру своих возможностей обезопасить себя и свое имущество. И для этого он предпринимает различные меры. Если речь заходит о дачном участке, то его владелец в обязательном порядке должен позаботиться о наличии таких конструкций, как забор, ворота и калитка. В то же время многим из нас нравится, чтобы вокруг нас находились красивые вещи.

Как сделать забор из профнастила своими руками

Как сделать забор из профнастила своими рукамиПоэтому вполне понятно стремление многих владельцев дачных участков устанавливать не просто ограждения, а выделяющиеся декоративным оформлением конструкции. Среди доступных сегодня вариантов большой популярностью пользуются ворота и калитки из профнастила, которым по силам обеспечить не только надежную защиту от проникновения, но и сделать дачу более привлекательной.

Разновидности ворот из профнастила для дачных участков

Каждый новоиспеченный владелец дачного участка, получив клочок земли, первым делом устраивает ограждение по всему периметру, чтобы исключить проникновение на территорию посторонних лиц. Наряду с забором, устраиваются ворота, благодаря которым обеспечивается удобство доступа на дачу. Ворота различаются:

  • конструкцией;
  • материалом, из которого они изготовлены.

Когда стоит задача изготовить недорогую конструкцию, то чаще всего владельцы участков делают выбор в пользу профилированного листа. Из этого материала построить забор и ворота можно без больших проблем.

Ворота из профнастила

Ворота из профнастилаРешение огородить свой дачный участок забором из профнастила достаточно правильное и рациональное. Главное преимущество этого материала состоит в том, что соорудить забор можно своими силами, не прибегая к помощи специалистов. Это дает возможность для экономии на сооружении ограждения. Даже если ранее вы не имели опыта в возведении забора, то вы сможете быстро освоить основные моменты технологии строительства забора из профнастила.

Еще одна причина построить забор именно из профнастила заключается в том, что конструкция такого ограждения достаточно простая. Сам материал стоит недорого, поэтому ваши затраты на создание ограждения будут минимальными. К тому же профнастил прост в обработке, поэтому в ходе этой работы вы не столкнетесь с большими сложностями. Вам не потребуется приобретать дорогой инструмент для выполнения этой работы.

Когда сооружается забор, то есть всего несколько способов, которые могут быть использованы при его возведении. Что же касается ворот, то здесь выбор несколько больше, поэтому можно подобрать наиболее подходящую конструкцию.

Распашные ворота

Распашные ворота из профнастила своими руками

Распашные ворота из профнастила своими рукамиВорота из профнастила можно сделать распашными. Такой вариант конструкции является наиболее простым в плане реализации. Кроме этого, существуют ворота раздвижного и откатного типа. Устраивать на своем участке распашные ворота можно лишь в том случае, если перед местом их размещения есть достаточно свободного пространства для открытия створок. Если вы планируете создать ворота с небольшими створками, то в этом случае даже в условиях ограниченного места эти ворота не потеряют своей функциональности.

Откатные и раздвижные ворота

Ворота откатного и раздвижного типа следует использовать в тех местах, где недостаточно пространства для распашных конструкций. Однако их установка связана с определенными сложностями, выражающимися в необходимости установки механизма сложной конструкции. Кроме того, такие ворота предъявляют определенные требования к участку.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Распашные ворота из профнастила своими рукамиРаспашные ворота из профнастила своими рукамиТеперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

Схема установки забора из профнастила.

  1. Распашные ворота из профнастила своими рукамиРаспашные ворота из профнастила своими рукамиПодготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
  2. Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
  3. Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Расчет материалов для ворот и калитки из профнастила

Ворота из профлиста с коваными элементами

Ворота из профлиста с коваными элементамиКогда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.

Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.

Этапы работ по созданию ворот из профлиста

Теперь можно переходить к основной фазе работ — непосредственному созданию ворот и калитки из профнастила. Дело это не такое и сложное, поэтому каждому по силам справиться с ним самостоятельно.

Установка стоек

Ворота из профлиста с коваными элементамиВорота из профлиста с коваными элементамиТак как забор уже установлен, то стойки для ворот необходимо расположить в непосредственной близости от столбов ограждения.

Сначала необходимо выкопать яму глубиной 1 м. В неё нужно насыпать 15 см гравия, а потом тщательно утрамбовать.

После этого готовим бетон, используя в качестве основных компонентов:

  • цемент марки М400;
  • песок;
  • щебень.

Все эти компоненты необходимо брать в пропорции 1:2:4. На конце каждого столба необходимо сделать крест, используя остатки профиля. Потом стойка устанавливается вертикально в яму и заливается подготовленным бетонным раствором. Далее нужно подождать несколько дней, пока бетон окрепнет и будет надежно зафиксирован.

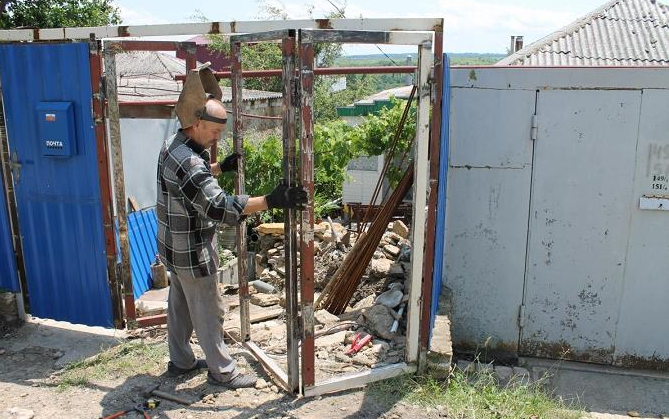

Монтаж створок ворот и калитки

Перед тем как установить ворота и калитку, необходимо отметить места, где будет навариваться вторая часть петель. Для этого створки устанавливаются на какой-нибудь упор, например, кирпич. Потом выполняется подравнивание со столбами. После проверки уровня необходимо выполнить пометку на столбе, к которому потом будет привариваться вторая часть петель. После этого можно навешивать каркас. С калиткой производится то же самое.

Установка профнастила

Ворота из профлиста с калиткой

Ворота из профлиста с калиткойДля крепления листов профнастила к конструкции используются саморезы. Можно воспользоваться и болтами, однако это потребует больше времени и сил. Потом необходимо взять профилированный лист, из которого изготовлен забор, и вырезать детали нужной ширины. Если одного листа не хватает для изготовления створки, то используется второй лист нужного размера. Вырезается кусок требуемых размеров. Оба листа располагаются внахлёст. Потом они закрепляются саморезами. На этом работу можно считать завершенной. После этого остается установить на калитку и ворота замки и задвижки.

Забор и ворота с калиткой – обязательный атрибут любого загородного участка. Если вы только приобрели земельный участок в собственность, то в первую очередь необходимо позаботиться о заборе, чтобы исключить проникновение на вашу собственность посторонних людей. Чтобы сэкономить на заборе, следует использовать такой материал, как профнастил. Он стоит недорого, технология строительства с его использованием достаточно простая.

Освоить её может даже человек, который не имеет опыта в строительстве заборов. В сети интернет можно найти инструкцию, которая позволит построить надежный забор и ворота из профнастила. Фото наглядно показывают, насколько разнообразными они могут быть. Правильно выполнив все работы, вы получите надежный забор и ворота, которые обеспечат безопасность и защиту от посторонних взглядов при пребывании на загородной фазенде.

Оцените статью: Поделитесь с друзьями!

Изготовление ворот и калиток из профнастила + фото

Стандартный вариант забора в сумме с воротами и калиткой на границе участка перед небольшим загородным домом проще всего построить из профилированной трубы и профнастила. Лучше всего с подобной работой справится профессиональный сварщик или слесарь, но для человека, имеющего хоть небольшой практический опыт слесарно- сварочных работ, изготовление ворот и калиток из профнастила по силам сделать собственными руками и даже без посторонней помощи.

Какой вариант ворот с калиткой выбрать

Схем построения такой конструкции, как ворота из профнастила своими руками, существует не так много, как может показаться на первый взгляд. Из большинства возможных вариантов в практике частного домостроения используются три схемы ворот с калиткой, проверенные временем и многолетним пользованием:

  • Приставная конструкция калитки из профнастила. К двум столбам с навесными створками из профнастила добавляют третий столб- опору, на котором вывешивается рамная конструкция калитки;
  • Более сложный в изготовлении вариант со встроенной калиткой в створку ворот. Чаще всего он используется в ситуациях, когда места под приставную калитку из профнастила просто не хватает;
  • Очень необычный вариант складных ворот из профнастила с калиткой. Такую схему можно применить в случаях, когда места в проезде не хватает даже для открытия створок рамных ворот.

Такая конструкция обойдется дороже из-за покупки дополнительной пары сотен облицовочного кирпича и оплаты услуг каменщика по выкладке трех столбчатых опор, но внешний вид таких ворот с калиткой из профнастила не идет ни в какое сравнение с другими вариантами,даже с учетом использования декоративных элементов. Такие ворота и калитки из профнастила фото получаются на порядок привлекательнее и красивее.

Кроме красивого внешнего вида, такие кирпичные столбы способны принять на себя львиную долю нагрузки, особенно в период сильных ветров или интенсивных косых дождей.

Из каких материалов делать ворота с калиткой

Конструкция ворот из профнастила в 90 случаях из 100 изготавливается из стандартной профилированной трубы квадратного и прямоугольного сечения. Для вертикальных стоек- опор применяется стальной трубчатый профиль квадратного сечения 80х80 мм, для изготовления каркаса створок и внутренних перемычек, в зависимости от размаха распашных половинок, берут профиль 60х20 мм, для калиток — более легкую трубу прямоугольного профиля 40х20 мм.

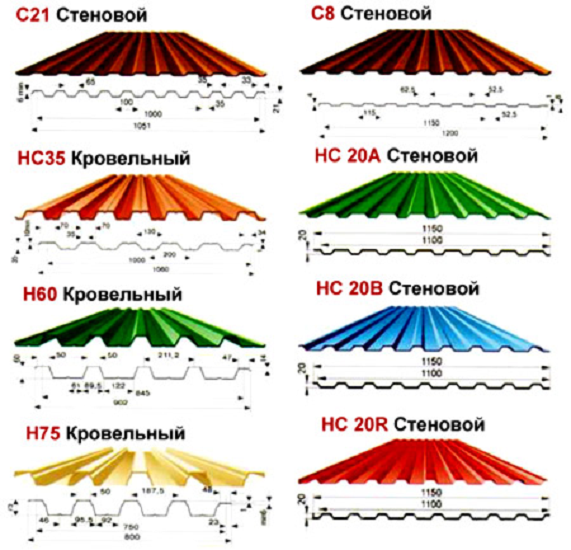

В качестве облицовочного материала применяется профнастил, стеновой или универсальный, марок «НС», «Н» или «С», с толщиной материала 0,5 мм. Чтобы усилить декоративные качества облицовки ворот и калитки у собственного дома, при обшивке каркаса створок устанавливают профнастил с цветным полимерным покрытием, для дачного участка или загородного домика лучше подойдет оцинкованный материал.

Кроме профнастила и профилированной трубы, потребуется крепеж – саморезы или заклепочные «пистоны», гаражные петли и засов, стопоры-фиксаторы створок. Если материал под изготовление приобретается из разряда бывшего в употреблении, потребуется щетка- насадка с бронзовой щетиной и фосфатный преобразователь ржавчины.

Кроме материала, потребуется сварочный инвертор или углекислотный полуавтомат, болгарка, рулетка и стальная слесарная линейка, шуруповерт с комплектом насадок под саморез или головка для монтажа и опрессовки заклепок.

Делаем своими руками ворота из профнастила с калиткой

Общим вопросом, одинаково важным для любых воротных схем, является обустройство фундамента под вертикальные опоры. Чаще всего установка ворот и калитки из профнастила ограничивается сверлением скважин с установкой и бетонированием стальных трубчатых профилей по предварительно выполненной разметке и выравниванию. Для ворот и калитки из профнастила шириной до 2,5 м такой привязки столбов к грунту вполне достаточно для обеспечения устойчивости. Длинномерные конструкции специалисты рекомендуют усилить ленточным фундаментом или выкладкой кирпича.

Если трубы обложить кирпичной кладкой, то общей жесткости основания и вертикальных опор будет достаточно для установки более тяжелых или более высоких ворот. Зачастую к подобной схеме прибегают в качестве задела на перспективу, когда простые ворота и калитка из профнастила будут заменены на более тяжелые и изящные кованые створки.

Перегнуть палку в вопросе усиления фундамента невозможно, хотя, по сути, это дополнительные потери денег и времени. Более критичной бывает ситуация, когда после сборки ворот и калитки, даже с облицовкой из легкого профнастила, жесткости и устойчивости основания не хватает. В этом случае приходится делать «палубу» — наращивание бетонного ленточного фундамента при готовых воротах. Для этого:

  • Между столбами опор вырывается траншея глубиной и шириной в 30 см;
  • На дно траншеи отсыпается слой гравия и песка;
  • Между стальными столбами укладывается и приваривается четыре- шесть прутков арматуры, после чего перемычка заливается высокомарочным бетоном.

На период до недели, пока идет затвердевание материала, створки необходимо разгрузить домкратом или любой другой подпоркой.

Совет! Вместо железобетонной перемычки, можно уложить стальную балку таврового сечения шириной 150- 200 мм.

Изготовление каркаса створок ворот

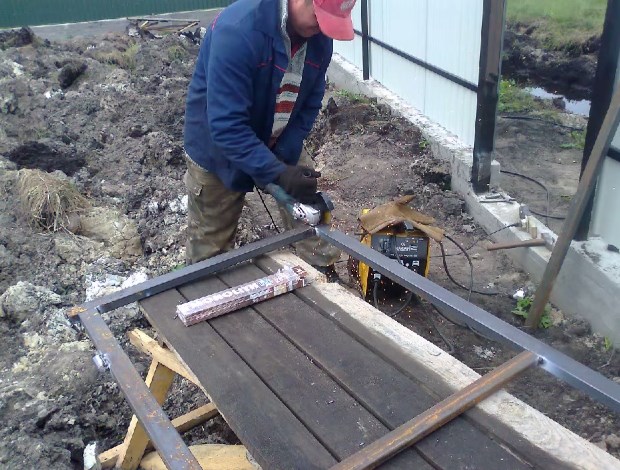

Изготовление каркаса створок чаще всего выполняется свариванием предварительно вырезанных заготовок, выложенных на подготовленной ровной площадке, застеленной стальным листом или тротуарной плиткой.

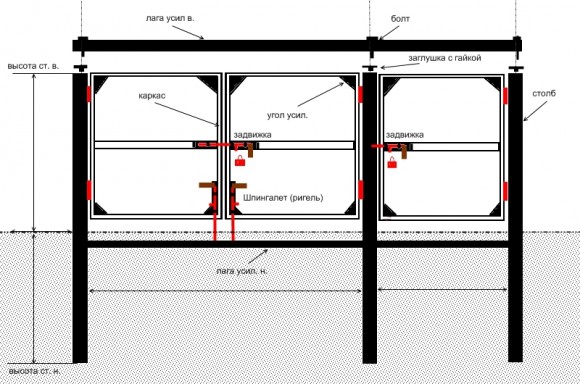

Наиболее удачным проектом ворот с приставной калиткой и облицовкой из уголка можно назвать вариант, приведенный на фото.

Отличительной особенностью данного проекта ворот из профнастила является достаточно грамотное применение разгружающих диагональных поперечин. Их использование позволяет на 60% разгрузить нижнюю горизонтальную планку каркаса. Кроме того, по длине диагонали достаточно просто контролировать прямой угол и симметричность будущих створок.

Самым сложным этапом считается выравнивание отдельных отрезков профиля в виде правильного прямоугольника. Из-за больших размеров сторон — 2500х1800 мм, отрегулировать положение отрезков профилированной трубы так, чтобы получить идеально точный прямой угол, очень сложно. Поэтому углы в раме будущего полотна ворот вымеряют слесарным или столярным уголком, и контролируют величину диагонали.

После выравнивания положения каркас будущих двух ворот с калиткой сваривают точками, устанавливают подкосы и две центральные стойки, как показано на фото. В таком виде каркас переносят к установленным столбам ворот и вывешивают на подставке в проеме между опорами. После разметки положения гаражных навесов верхние части приваривают к раме, нижние – к столбам. Не меняя положения каркаса, выполненные сварочные точки проваривают полноценными швами. По периметру, с внутренней стороны профилей каркаса, сваркой или саморезами крепят трубу 40х20, на которую в дальнейшем будут крепиться листы профнастила. Далее каркас ворот разрезается на две равные створки, и можно переходить к облицовке листами профнастила.

Каркас калитки изготавливается по аналогичной схеме, но с некоторым упрощением. Чтобы получить максимально точную форму прямоугольника дверей, вырезанные отрезки профиля собирают на сбитом из досок деревянном кондукторе. Отрезки профилированной трубы крепятся по сторонам кондуктора и свариваются в прямоугольную раму. Аналогичным способом определяется местоположение навесов и диагональных распорок. Обе створки и каркас калитки перед укладкой листов профнастила окрашиваются грунтовкой и алкидной эмалью.

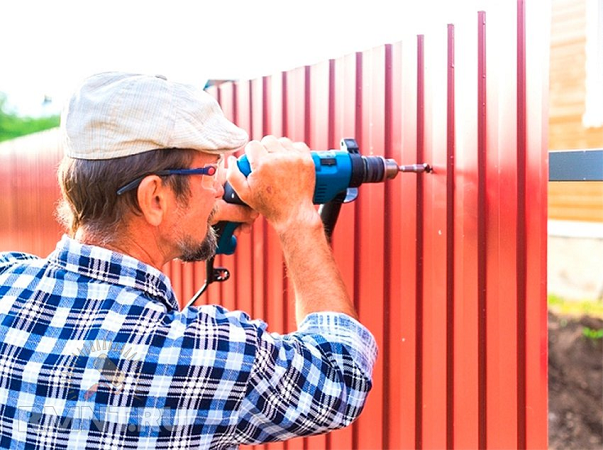

Нашиваем профнастил на ворота и калитку

Укладка профнастила на каркас ворот начинается с разметки обрезания листов материала по требуемому размеру. Профнастил лучше резать ножницами по металлу, но при этом деформируется ступенчатый профиль материала, который приходится постоянно выравнивать.

При расчете потребного количества листов профнастила необходимо учитывать расход на перехлест в одну или несколько волн, и подобрать такой размер, чтобы на краях рамы находились впадины, а не гребни. Поэтому, чем меньше и уже волна профнастила, тем проще крепить материал, особенно на узкой раме калитки.

Крепление выполняется через одну волну во впадинах профнастила. Наиболее распространенным является крепеж кровельными саморезами или заклепками. Соединение заклепками обходится дороже, но качество крепежа заметно выше.

Альтернативный вариант ворот с калиткой

Если жизненного пространства на въезде не хватает для полноценного обустройства распашных ворот с приставной калиткой, последнюю можно изготовить простым переносом каркаса в плоскость створки.

В этом случае потребуется сменить схему усиления каркаса створки ворот поперечными горизонтальными распорками.

В зависимости от того, как удобнее пользоваться дверью калитки, дверной проем может быть смещен к столбу или к центру ворот. После разметки рама калитки крепится к раме створки боковыми поперечинами. Петли для дверей калитки, в отличие от крепления створок к столбам, наваривают с внутренней стороны воротной конструкции. После сварки каркасов ворот и калитки остается зашить плоскость листами профнастила.

Чтобы лицевая поверхность калитки не выделялась на фоне створки ворот, необходимо подобрать или вырезать фрагмент профнастила, совпадающий по форме и линии профиля с основной облицовкой. Крепеж такого профнастила рекомендуется первоначально выполнять с помощью потаенных болтовых соединений, а после окончательного выравнивания крепить саморезами или заклепками.

Если места под установку стандартных распашных конструкций с калиткой не хватает, как вариант, можно использовать систему секционных ворот.

Конструкция калитки не отличается от приставной версии, тогда как створка ворот выполняется по складывающейся схеме из трех панелей, соединенных дверными навесами. В сложенном состоянии такие ворота практически не выступают за габариты ограждения участка.

Заключение

Из всех возможных вариантов ворот с калиткой каркасная конструкция из профнастила получается наиболее дешевой и простой в изготовлении. При этом средний срок службы материала облицовки и каркаса не уступает дорогим кованым и панельным конструкциям. Чтобы придать поверхности профнастила более респектабельный вид, можно использовать недорогие накладные имитации кованых узоров и декора. Даже в этом случае профнастил обойдется дешевле настоящей ковки и литья.

Ворота распашные металлические с калиткой из профнастила

Ворота из двух створок испытывают тысячи лет во всех климатических зонах, от Арктики до пустынь. Конструкции надёжнее и проще в изготовлении нет. Современные распашные ворота оснащают механическим устройством для открытия и закрытия. Единственное, в чем распашные уступают откатным и подъёмным, – обязательное наличие свободного пространства для открывания створок.

Когда листовой прокат стал доступен всем, из него стали изготавливать ограждения. Ворота распашные металлические с калиткой, из профнастила на железном каркасе встречают при въезде на большинство промышленных территорий и частных владений.

Преимущества и особенности конструкции

До сих пор стоят кое-где ворота из дюймовых досок с коваными петлями и запорами. Владельцы загородных клубов готовы платить за такую экзотику немалые деньги. Как правило, калитка располагалась рядом со старинным деревянным въездом. Открывание тяжелых створок – процесс почти торжественный.

Сейчас делают ворота металлические с калиткой в створке. Сварить каркас из профилированной трубы или уголка проще, чем делать дополнительную опору для калитки. Преимущества именно такой конструкции в том, что для открывания калитки не требуется дополнительное пространство. Калитка открывается в зоне воротной створки.

Волнообразная поверхность листового профнастила только увеличивает жесткость всей конструкции, что особенно важно в условиях сильных порывов ветра или косого дождя.

Если нет механизма автоматического открытия, створки распахиваются на 90 градусов вручную. У тяжелых ворот внизу может быть установлен ролик, чтобы край было легче отвести на нужное расстояние. Распашные ворота для предприятий выгодно устанавливать в местах, где они редко используются. Если проходит большой поток транспорта или людей, экономически целесообразны автоматизированные откатные, несмотря на их большую стоимость.

В частных владениях простые распашные ворота уместны, если их используют в течение короткого сезона. Механизмы для открывания и отката створки не стоит оставлять без присмотра на длительное время.

Калитка в створке нужна, чтобы открыть основные запоры. Они для надёжности располагаются внутри территории. Если засов проходит по всей ширине и фиксируется на опорных стойках, снаружи ворота открыть невозможно.

Распашные ворота без автоматического открытия самые дешёвые не только в изготовлении, но и в эксплуатации.

Электроэнергия, регулярные техосмотры, ремонт электромеханического привода и подвижных частей не потребуются.

Выбор  материалов для каркаса, столбов и полотнища

Железные ворота нагружают опоры больше, чем деревянные. После завершения цикла открывания и закрывания рама будет вибрировать некоторое время. Полотно из профнастила испытывает значительные ветровые нагрузки и также вибрирует под напором стихии. Поэтому опоры для железных ворот должны быть железными, железобетонными или сложены из кирпича. Даже для дачи распашные ворота и калитку целесообразнее делать металлическими.

Деревянные стойки могут быть у деревянных ворот. Если они сделаны из лёгких материалов, деревянные опоры допустимы. Деревянные стойки подходят для створок из штакетника, из вагонки или из сетки-рабицы на деревянных рамах.

Опоры из дерева необходимо обработать биозащитной пропиткой или использовать обмазку на глубину погружения опоры в грунт. Верхнюю часть опоры пропитывают биозащитными и влагостойкими составами или красят краской для наружных работ. Дешёвая древесина, которая используется для ограждений, недолговечна. Потому всего через 3-4 года деревянная рама перекосится, саморезы и гвозди проржавеют и начнут вываливаться из мест крепления.

Створки на деревянной раме подойдут для временных ограждений, потому что их изготовление нетрудное и недорогое. Они загораживают проезд на сройплощадки и к местам ремонтных работ.

Требования к распашным воротам для дачи

Для ворот на дачном участке есть два ограничения: размеры проезда и размеры самого участка. Необходимо предусмотреть возможность заезда не только личного транспорта, но и спецтехники, например, грузовика с перегноем. Во многих старых садовых товариществах проезды между участками очень узкие, поэтому разворот для въезда на участок – дело непростое. Всё это надо учитывать, делая замеры. На узкой дачной улице надо предусмотреть возможность открыть створки на все 180 градусов.

Состоят распашные ворота из двух створок, которые висят на петлях, прикрепленных ко столбам, установленным по краям проема ворот.

Калитка на дачных воротах часто вынужденная необходимость. В заборе может не быть места для калитки, а на участке – места для открывания и прохода. Дачные металлические распашные ворота с калиткой могут быть ниже человеческого роста. У калитки в створке для жёсткости делается прочная прямоугольная или фигурная рама.

Делать полотнище ворот из профнастила, сварить решетку с интересным рисунком из арматуры или использовать строительную решётку, чтоб открыть вид на цветники, решать владельцу дачи. Это зависит от обстановки в окрестных деревнях и посёлках. Приехав на открытие дачного сезона, дачник может обнаружить, что его железные ворота спилены. Разумным решением будет выбор материала, мало привлекательного для сборщиков металлолома и маскирующего железные части. Это может быть сайдинг, деревянные щиты из горбыля или вагонки. В дачных посёлках с надёжной охраной металлические ворота из профнастила прослужат дольше любых других.

Если планируются зимние выезды на дачу, следует делать большой зазор между землёй и нижней частью распашных створок. Чем ближе они к земле, тем больше снега придётся раскопать, чтобы въехать на участок.

Размеры и вес

Производители ворот всех типов приняли за стандартный размер 4 метра. Владелец оформляет въезд на свой участок, исходя из места, финансового положения, имеющихся материалов. Ворота для предприятия должны соответствовать ГОСТ от 2003 года. Иначе будет повод для недовольства разных инспекций, начиная с пожарной.

Частные владения инспектора не проверяют. Но посмотреть в ГОСТ при проектировании своих ворот стоит. Некоторые характеристики даны уже в готовом виде, не придётся делать все расчеты с нуля. Например, выбор профилированной трубы в зависимости от веса одной створки:

До 150 кг – труба с сечением 80х80мм.

До 300 кг – труба с сечением 100х100мм

Больше 300 кг – труба с сечением140х100мм

Так же в ГОСТе приводятся конструкции каркаса створок, с одной диагональю или с дополнительными перемычками, и их габариты. Суммируя вес каркаса и профнастила, получим ориентировочный вес всего изделия.

В соответствующих ГОСТах указывается вес погонного метра профиля или квадратного метра профнастила в зависимости от толщины и сечения. Так как петли и запоры должны быть железными, их вес тоже надо учитывать. Посчитать общий вес металлических распашных ворот  не составит труда.

Нормы и технические условия

При самостоятельно проектировании и изготовлении распашных ворот не обязательно строго следовать требованиям ГОСТ. Но знакомство с ними облегчит работу. При изготовлении по индивидуальному заказу будет проще согласовать проект с фирмой-изготовителем и составить грамотную смету.

Показательный пример расчета ширины проезда: ширина автомобиля в пределах 2 метров, по 0,5 м для свободного маневрирования. Получается 3 м. Это меньше, чем у стандартных готовых откатных и подъёмных ворот. Место калитки не лимитирует наличие механизмов для перемещения. Поэтому она располагается там, где удобно. Высоту рамы тоже определяет владелец участка. Полотно профлиста может закрывать всю площадь каркаса или только нижнюю часть.

Утверждённых норм и технических условий стоит придерживаться при выборе петель, запоров и при установке механизмов автоматического открывания. Главное требование: петли, навесы, каркас должны иметь двойной запас прочности. В этом случае створки не сорвёт случайный порыв ветра.

При установке механизма открывания с электроприводом все работы должны выполняться строго по инструкции, а параметры ворот соответствовать ТУ.

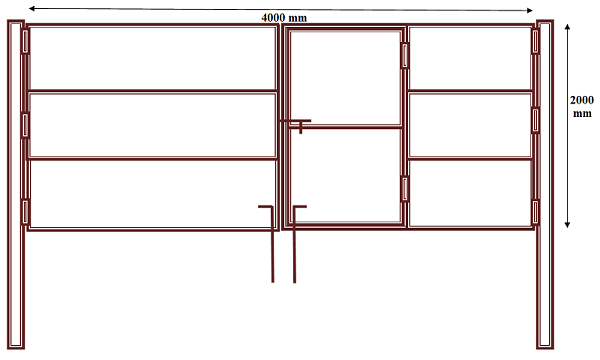

Подготовка к постройке распашных ворот — чертежи и эскизы

Подготовка к изготовлению и установке распашных ворот начинается

Зазоры между створками и опорными столбами, а также между самими створками, могут закрываться специальными профилями-нащельниками, что делает распашные ворота еще более элегантными.

с замеров. Необходимо убедиться, что в зоне открывания нет никаких препятствий, высота ворот достаточна. Учитывается ширина стоек, зазоров, креплений и петель.

Чертежи должны быть выполнены с учетом точных размеров. Это позволит определить необходимые зазоры. Между закрытыми створками должен оставаться зазор не менее 5 мм на случай провисания рамы. На чертеже показать глубину погружения стоек и размеры фундамента.

Чертеж или эскиз нужны для расчета расхода материалов и их стоимости по текущим ценам. Если используются материалы б/у, с чертежом проще найти место каждому куску железа.

Что понадобится для работы

Чтобы сделать распашные ворота своими руками, понадобятся обычные инструменты. Они есть в гараже у любого, кто строил и ремонтировал что-либо в своих владениях. Болгарку и сварочный аппарат можно взять в прокате инструмента. Но если нет большого опыта сварки, лучше пригласить опытного сварщика. Это сэкономит время и материалы.

Расчет материала

По ранее сделанному чертежу замеряется общая длинна каркаса по периметру и длина ребёр жесткости. Рассчитывается площадь профнастила. Надо учесть, что для крепления замка и петель на каркас потребуется приварить плоские пластины.

Расчет материала

Для расчета материалов для ворот нужно сделать чертеж, по которому производится расчет. Следует брать материал с запасом.

Если покупать профили для каркаса и самостоятельно нарезать, надо узнать, какой длины металлопрокат продают местные металлобазы. Обычно их длина кратна 3 метрам. Надо оставить схему резки цельной трубы с небольшим запасом на возможный брак. Это позволит не покупать лишнего. С учетом затрат на перевозку длинномеров бывает проще и дешевле заказать резку профилированной трубы по размерам чертежа. Детали каркаса будут точных размеров, потому что резка проводится на станках.

Листы профнастила имеют стандартные размеры. Производители указывают рабочую ширину – размер с учётом ширины волны профиля, которая уйдет при укладке внахлёст. На схеме листа в масштабе надо сделать раскладку полотнищ створок и калитки. Учитывать шаг профиля, чтобы края листа прилегали к каркасу.

Считается количество петель, засовов, запоров и их общая стоимость. Петель должно быть не менее трёх на каждой боковине. На калитке тоже должно быть три петли для прочности и надёжности запора.

Отдельно по чертежу опор рассчитывается количество строительных материалов и их стоимость. В прайсах цена металлопроката обычно указана за тонну или килограмм, цена профнастила – руб кВ м.

Инструменты

Потребуется набор строительных инструментов для установки стоек и набор инструментов для работы по металлу. Обязательно наличие строительного уровня и длинной рулетки.

Для установки стоек потребуются:

  • Лопата или ручной бур;
  • Емкости для замеса раствора;
  • Инструменты для изготовления опалубки.

Для изготовления и монтажа ворот:

  • Болгарка;
  • Набор прорезных дисков для металла;
  • Набор наждачных и шлифовальных дисков;
  • Сварочный аппарат;
  • Шуруповёрт;
  • Гаечные ключи и отвёртки.

Порядок монтажа

Установка ворот начинается со стоек. Делается выемка грунта для фундамента на глубину промерзания почвы. Фундамент может быть кирпичным, из залитого в опалубку или грунт бетона. Для стоек из железобетона требуется только песчаная подушка под основанием.

Стойки из брёвен, бруса или металлического проката опускают в яму, фиксируют в горизонтальном положении. Проверяют расстояния между стойками. Затем заливают бетон. После полного застывания должно пройти не менее суток до навески ворот.

Расчет материала

Наиболее прочным получается сварочное соединение по косому диагональному стыку.

Если металлические распашные ворота делаются своими руками, надо подготовить место для раскладки деталей каркаса. Профилированная труба или уголок разрезается. Допустимое отклонение от размеров по чертежу не должно превышать 5 мм. Зачищаются места стыков от грязи и ржавчины.

Части каркаса свариваются. Шов должен быть без отверстий, чтоб внутрь каркаса из профилированной трубы не проникала вода. Привариваются пластины жесткости и пластины для установки петель и запоров, привариваются петли. Швы зачищаются, покрываются лаком или краской для защиты от коррозии.

Специалисты рекомендуют заварить створки ворот на стыке, затем отметить места установки петель. Так будет точно выдержан размер. После навески шов на стыке пропиливают болгаркой.

На стойках размечаются места крепления петель. К деревянным стойкам петли крепятся саморезами. На металлические стойки опоры петель привариваются. К бетонным и кирпичным стойкам приварочные пластины или уголки крепятся дюбелями, к ним привариваются опоры петель.

Ворота навешиваются на петли. Проверяется стыковка створок. Затем ворота обшиваются профнастилом. Для удобства ворота можно снять. Листы профнастила крепятся к раме саморезами или привариваются.

Монтаж встроенной калитки

Монтаж встроенной калитки удобнее делать до того, как ворота будет навешены. Предпочтительнее, чтобы калитка открывалась внутрь. У калитки свой запор и свой ключ, не связанный с запором ворот для безопасности. Каркас калитки вставляют в каркас створки, крепят петли и запоры. Для удобства калитку можно снять и вернуть на место, когда ворота будут готовы.

Вариантов дизайна распашных ворот бесконечное множество. Кованые створки или сварная декоративная решётка позволят замаскировать калитку. Если забор и ворота сделаны из одинакового профнастила, ворота трудно заметить сразу.

Чем выше и добротнее забор, тем изящнее ворота и красивее вид за ними. Классическое сочетание – каменные опоры и кованые створки, которые распахиваются автоматически.

как выполнить ограждение своими руками из профлиста

Описание материала и причины выбораВ современных строительных торговых центрах можно встретить обилие материалов, которые используются для изготовления ограждений и ворот. Наиболее часто в этой роли выступают сталь, кованое железо, древесина. Однако плавно лидирующие позиции завоевывает такой достаточно новый стройматериал, как профнастил, который выбирают все большее количество обладателей дачных участков. И ворота из профлиста своими руками встречаются в загородных постройках все чаще.

Описание материала и причины выбора

Профнастил по сути есть оцинкованная сталь, выраженная в листовой реализации покрытием из полимеров. Это достаточно новый материал на рынке. Причин выбора строителями и собственниками дачных владений несколько:

  • несмотря на то, что в составе преобладает сталь, этот материал весьма легкий, уже успел отлично проявить себя при применении;
  • очень прост при установке. Постараемся засвидетельствовать это на строительной практике, показав, как создавать ворота из профнастила своими руками. Заодно постараемся разобраться в его видах и найти наилучшую разновидность.

Разновидности ворот из п-настила

Ворота из п-настила имеют свои особенности конструкции, положительные и отрицательные качества. К позитивным сторонам оград из этого материала можно отнести:

  • Разновидности ворот из п-настилавозможность хорошо сэкономить финансовые средства благодаря профилированным листам, поскольку их стоимость значительно ниже, чем у кованых или деревянных изделий, а эксплуатационные качества им не уступают;
  • простота установки и производства рабочих частей;
  • большой срок годности эксплуатации;
  • двери из п-листа могут быть самого разного выполнения и могут быть созданы различными методами за счет функциональных возможностей материала.

Поскольку профнастил изготавливается разнообразных расцветок, можно подобрать такую окраску, которая станет на все сто процентов соответствовать эстетическим потребностям потребителя и гармонировать с любыми компонентами убранства на дачной территории. Разновидности ворот из данного стройматериала по методу размыкания разделяют на:

  1. Открывающиеся.
  2. Распахивающиеся.
  3. Раздвигающиеся.
  4. Для автогаражей.
  5. Поворотно-поднимающиеся.

По большей части из всех разновидностей встречаются откатывающиеся и ворота распахивающиеся.

Ограждения распахивающейся разновидности

Такое исполнение считается традиционным, и большинство пользователей привыкли наблюдать именно этот способ исполнения на дачных территориях. Структура имеет две стойки, на которых и размещаются выполненные из профнастила дверцы ворот. Благодаря тому, что на стойках прикладываются подшипниковые петли, получается мягкость открытия. Дверца или калитка, как правило, находится в располагающейся рядом секции ограждения, но при этом встречаются случаи, когда дверь встроена в одно из отделений ворот.

Ограждения распахивающейся разновидности

Раскрытие происходит посредством ручного способа воздействия или механически, посредством встроенного в конструкцию автоэлектропривода. В большинстве случаев привод применяется для подъездов на производственные сооружения и прочие территории служебного назначения. Впрочем, в последние годы все чаще электроавтоматика, которая управляет воротами, находит своих почитателей в строительных работах частных помещений.

Следует обозначить, что за счет применения в производстве ворот профнастила можно сэкономить свои средства на приобретении привода, поскольку ворота выходят легче подобных моделей из остальных материалов, а автодоводчик подойдет даже незначительной мощности.

Распахивающиеся ворота активизируют высокую заинтересованность за счет доступности стройматериалов и несложности работ с ними. Впрочем, в случаях неимения места для открытия секций такой вариант нужно будет забраковать и подумать, как выполнить ворота распашные из профнастила собственноручно.

Откатный вид дверей

Такие ворота признаются наиболее комфортными в использовании за счет своих операторных характеристик. Все объясняется тем, что при распахивании они отодвигаются в сторону, не занимая при этом нужный участок пространства спереди. Если площадь не благоприятствует использованию распахивающихся ворот из-за неимения свободного участка, подобный тип ограждения станет буквально незаменим. Его модно снабдить дополнительной дверью прямо внутри конструкции. Ворота из профнастила с калиткой обеспечат одновременно и въезд техники, и отдельное вхождение людей.

Откатывающиеся ворота собственноручно

Конструкционно получится достичь очень свободного проема для перемещения транспорта и парковки автомобилей, так как в длину подобные ворота бывают и 10-и метров. Употребляя открывающиеся ворота в зимнее время, можно не изводить кучу времени на кропотливую уборку снега, поскольку сугробы не станут мешать раскрытию створки, как это бывает при открывании распахивающихся.

Также вследствие конструкции, которая исключает направляющие в просвете, можно не тревожиться за проезд автомобилей любой высоты. Следует обозначить, что использование откатывающихся ворот без дополнительной автоматики весьма неудобно из-за крупных габаритов дверцы. В связи с этим, если вы задумались, нужны ли ворота с калиткой из профнастила откатного типа, есть смысл продумать момент приобретения автопривода.

Приготовления опоры и ее столбов

К основным недостаткам, присутствующим у откатывающейся разновидности ворот из профнастила, можно отнести: необходимость у систем такого типа ворот использования крепкого основания, которое повышает финансовые расходы. В обязательном порядке необходимо использование особых комплектующих деталей, которые предназначены для налаженности верного функционирования ворот.

Установка таких разновидностей ворот наиболее трудна, и, как результат, стоит дороже. На чем стоит сосредоточить внимание при покупке профлиста? Главным образом, стоит ознакомиться с маркой и разновидностью покрытия. Такой материал может различаться по ширине, конфигурации и глубине ячеек. То, до какой степени твердыми окажутся будущие ворота, находится в зависимости от размера выступа на профлисте.

Откатывающиеся ворота собственноручно

Как уже говорилось, сборка таких ворот потребует значительных усилий. Впрочем, все получится, и любая работа по монтажу окажется по плечу, если изначально уяснить характерные черты установки и разобраться в технологии, посредством которой возводятся откатывающиеся тип дверей.

Подготовительный этап: закупка деталей и создание чертежа. Перечень нужных компонентов необходим, поскольку без них нельзя выполнить ворота:

  1. Направляющий брус. Размер требуется выбрать из такого подсчета: просвет проема, помноженный на 1,6. Ширина зависит от того, какая масса у ворот.
  2. Роликовые каретки (достаточно будет 20 шт).
  3. Улавливатели для высокой и низкой части двери (2 штуки).
  4. Плата, необходимая для стабилизирования движения створки в момент открытия.
  5. Ролик откатной, который предназначается для понижения шума во время работы.

Перечисленное справедливо для раздвижного вида дверей. Если предполагается выполнить откатную разновидность ограждения без привода, то материалы, указанные ниже, покупать не требуется:

  • гидроредуктор;
  • рейка рваная;
  • узел управления;
  • монтажные инструменты;
  • фотоэлементы;
  • контрольный сигнальный светильник.

Как уже говорилось, необходимо заранее тщательно планировать работу, в том числе готовить чертежи. Они обязаны содержать в себе такие сведения:

  1. Длина корпуса ворот.
  2. Масштаб противовеса.
  3. Возвышенность будущих дверей.
  4. Расстояние каждой перемычки.

Приготовления опоры и ее столбов

Сперва необходимо разместить в грунте столбы, которые станут держать всю конструкцию.

Столбы должны быть выполнены из :

  • швеллеров;
  • металлических труб;
  • дубовых перекладин;
  • кирпичей или бетона с использованием закладных.

Далее необходимо выполнить монтаж генерального столба. Делается это следующим образом:

  1. Выкапывается выемка ниже уровня замерзания подземных вод, посредством строительного уровня ставится брус или труба. После этого все нужно залить бетонным раствором и подождать, пока это все до конца высохнет.
  2. Если требуется фундамент под передвижной вариант ограждения, то в этом случае потребуются швеллер размером до 20 см мм и четырнадцатимиллиметровые металлические прутья.

Первым делом изготавливается банкетка. Прутья нужно нарезать необходимой длины и приварить к швеллеру. Затем выкапывают яму в грунте определенной формы. Там, где будет располагаться колонна, углубление должно быть полтора метра, а между ними — полметра. До дна такой ямы кладут песчаную посыпку. В завершение работы нужно расположить заранее заготовленную банкетку в выкопанное углубление и ее разровнять. Затем заливают фундамент и оставляют сохнуть на 6−7 дней.

Изготовление каркаса

Для этого нам понадобятся трубы определённых размеров. Нужно будет заранее заготовить отрезки по 60 на 30 и 40 на 20 мм. Далее обращаемся к чертежу. Согласно ему нарезаем трубы в соответствии с указанными размерами. Для этого можно применить болгарку. Затем их очищают, освобождают от жира и красят.

Изготовление каркаса

Чтобы откатные откатывающиеся ворота смотрелись самым лучшим образом, прежде чем начать красить, трубы покрывают грунтом. Сначала сваривают в одно целое каркас, который будет стоять снаружи, затем сваривают внутренний каркас. Поскольку на последней и будет крепиться лист профнастила, стоит заранее рассчитать дистанцию между границами.

Процесс обшивки профлистом

Мы подошли к завершающему этапу создания самодельных откатных ограждений. Для окончания работы выполняем следующие действия:

  • сначала устанавливаем на застывший фундамент раму;
  • крепим ролики на швеллера (желательно расположить их максимально далеко один от другого, однако, принимая в расчет то, что крайние ролики должны не задевать при закрытии заглушку;
  • после этого ролики устанавливаются в нижнюю часть ограждения и выбираются при помощи жидкого уровня;
  • когда всё будет выровнено, обваривают плоскости тележек для закрепления;
  • то же самое проделывается с оконцовками и уловителями;
  • контролируем, чтобы крайние ролики совпадали с уловителем и внизу, и с вертикальной осью каркаса.

По сути все уже готово. Остается их только обшить профлистом. Здесь желательно крепёж использовать как можно более размеренно. Следует отметить, что выбранный нами материал оптимально будет крепить при помощи саморезов или заклепок. Последние детали будут смотреться красиво и стильно.

Впрочем, когда захочется убрать профлист, чтобы, например, чем-то его заменить или отремонтировать, или поправить, то это будет уже практически невозможно без порчи всей конструкции. Также крепёж лучше всего осуществлять лишь в профильных углублениях, при этом дистанция между заклепками не должна быть слишком просторной. В противном случае материал может быть достаточно быстро сорван сильным ветром. Практика показывает, что лучший вариант — это использование 6 саморезов на 1 м в квадрате.

Откатный вид дверей

Напоследок хотелось бы отметить, что если размер имеющегося участка дает возможность поставить на него ограждения распашного характера, то не стоит пренебрегать такой возможностью. Во-первых, это надежно, во-вторых, удобно, в-третьих, хорошо экономит место, в-четвертых, вся работа, начиная от фундамента и заканчивая комплектующими, в итоге будет стоить намного дешевле, чем какие-либо другие варианты. Если по каким-то причинам можно установить только откатный тип, то стоит помнить, что здесь необходимо будет потратить силы и деньги на автоматику.

Ворота из профнастила 👉 какие плюсы и минусы данной конструкции

Установка забора производится еще на стадии строительства дома, чтобы обозначить зрительные границы своего участка. Также стоит уделить внимание монтажу ворот. Они будут служить завершающим звеном в сборке забора, и выполнять роль въезда для автомобилей.  Для монтажа применяются различные материалы, но в последнее время большое распространение получили ворота из профнастила, о которых и пойдет дальше речь.

Пример ворот из профнастилаПример ворот из профнастилаПример ворот из профнастила

Особенности материала

Профилированный лист – это материал, выполненный из листового металла, и имеющий неоднородную структуру. Выпускаются оцинкованные листы, либо окрашены защитным покрытием. Все модели состоят из нескольких слоев. Так самый бюджетный вариант оцинкованного листа, имеет 3 слоя – внутреннего и двух наружных цинковых покрытий. Если разбирать более дорогие модели, то встречаются виды до 10 слоев.

Все профлисты распределяются по сроку службы – от 5 до 20 лет. Недорогие материалы из оцинковки, имеют менее продолжительный эксплуатационный период в отличие от дорогих. Популярные сферы применения: обшивка ангаров, монтаж заборных ограждений, сборка ворот, обшивка гаражей и сараев. Также применяется для других целей.

Сфера применения определяет тип профилированного листа:

  • Стеновой. Реализуется под маркировкой «С». Имеет небольшое профилирование. Высота одной волны от 8 до 21 мм.
  • Кровельный. Маркировка производится буквами «НС». Характерен волнами средней высоты – от 20 до 100 мм. Применяется при монтаже кровли, обшивке стен и укладке перекрытий.
  • Несущий. Маркируется буквой «Н». Толстые листы предназначены для монтажа несущих конструкций. Волна профиля от 75 до 100 мм.

Интересно! Стоит отметить, что основным используемым материалом из трех описанных, является стеновой профнастил.

Преимущества и недостатки

С появлением на строительном рынке профнастила, он уверенно завоевал одного из лидирующих мест при изготовлении ворот и калитки. Этому он обязан некоторым преимуществам:

  • Поверхностный слой обеспечивает надежную защиту от солнечных лучей, коррозии и температурных колебаний.
  • Легкий вес материала позволяет сделать монтаж за короткое время.
  • Разнообразные цвета дают возможность выбора и подбора к индивидуальным дизайнерским решениям двора или частного дома.
  • Защитный слой гарантирует длительность эксплуатации готовой конструкции.
  • При таком перечне преимуществ, материал остается недорогим.

Недостатки:

  • Отсутствие звукоизоляционных качеств.
  • Несмотря на кажущуюся прочность профнастил можно деформировать легким механическим воздействием.
  • При появлении незначительного повреждения (царапины), материал становится уязвимым для коррозии.

Взвесив все плюсы и минусы, владельцы частного жилья, чаще всего отдают предпочтение профилированным листам.

Конструкции ворот и их особенности

По конструкционным особенностям, ворота из профнастила бывают распашные и откатные. Эти виды также делятся на другие подвиды имеющие конструкционные особенности особенности.

Например, откатные делятся:

  • Одностворчатые и двухстворчатые.
  • Оформляются с одной стороны или с обеих.
  • С калиткой и без. Входная дверца размещается на створке либо в стороне.
  • Для открытия используется механический способ (то есть руками) или автоматический (при помощи электричества и электроники).

Оборудование широкого заезда требует особого подхода. Владельцы выходят из данной ситуации, изготавливая складные створки.

Откатные ворота делятся на следующие типы:

  • Подвесные.
  • Рельсовые.
  • Консольные.
  • Телескоппические.

Ворота распашного типа

Наиболее распространенный вид. Существуют одностворчатые, двух створчатые и многостворчатые модели. По способу открытия бывают внутреннего и наружного открытия.

Так как профнастил имеет не большой вес, то нагрузка на каркас ворот из профнастила и боковые опоры минимальна. Чтобы зафиксировать створки в открытом положении, необходимо установить фиксаторы на пружинах или простые упоры. Чтобы избежать провисания подвижной части, требуется обеспечить достаточное заглубление бетонной части опор.

РаспашныеРаспашныеРаспашные

Откатные ворота

Прекрасная замена распашному каркасу. Существует ряд преимуществ, отличающих их от створчатых моделей:

  • Для открытия, требуется пространство для передвижения створки.
  • Конструкция отличается надежностью и выдерживает нагрузки от ветра.
  • На установку такого типа каркаса не влияет ширина улицы, как это бывает с распашными воротами.
  • У откатных ворот из профнастила не наблюдается провисаний, так как сборка производится цельным каркасом.
ОткатныеОткатныеОткатные

Но существуют также и минусы:

  • Даже механические ворота из профнастила стоят больше, чем распашные модели.
  • Установка откатного каркаса требует опыта.
  • Чтобы обеспечить надежное удерживание конструкции, опоры хорошо бетонируются.
  • Роликовые механизмы нуждаются в постоянной чистке.

Как выбрать профилированный лист

При выборе подходящих листов для обшивки каркаса, учитывайте ряд факторов:

  • Толщину металла. Преимуществом пользуется материал с маркировкой «С» то есть стеновой.
  • Размер листа.
  • Высоту и форму волны. Этот показатель, можно узнать посмотрев маркировку изделия. К примеру – С-18 или С-21.
  • Цвет окрашенной поверхности учитывается при подборе к общему дизайну двора. Стальные листы могут быть из цинка, алюцинка, полиэстера, платсизола или пурала.

Цветовое разнообразие

При выборе материала, также нужно учитывать и цвет покрытия. Это важный фактор влияющий на качество профнастила – неокрашенные листы имеют меньший срок эксплуатации. Да, и эстетическая составляющая важна при оформлении общего ансамбля дома. Неправильно подобранная расцветка отразится общем дизайне.

Разнообразие расцветокРазнообразие расцветокРазнообразие расцветок

При выборе, опирайтесь на следующие правила:

  • Цвет забора и соответственно ворот из профнастила подбирается из учета близлежащих сооружений. В первую очередь обращается внимание на кровлю здания. После, учитывается расцветка всего здания.
  • Если сборка совершается у заказчика, то необходимо учесть его мнение.
  • Каменные столбы ограничивают выбор цветов бежевым или коричневым. Такое сочетание более гармонично сочетается с конструкцией.

Процесс изготовление распашных ворот своими руками

К вопросу сборки каркаса, нужно подходить с ответственностью. Если у вас не опыта в данном вопросе, то лучше отказаться от этой затеи и доверится профессионалу. Наличие небольшого опыта сварочных работ, облегчит понимание сборки каркаса и ворот из профнастила в целом.

Расходные материалы и инструменты

Прежде чем приступать к заготовке материала, начертите примерный план с соответствующими размерами. После это произведите расчет и отправляйтесь за покупкой. Количество того или иного расходного материала, определяется в зависимости от особенностей каркаса и его размеров.

Из инструментов пригодятся:

  • Лопата.
  • Емкость для бетона или бетономешалка.
  • Пару ведер.
  • Пузырьковый уровень и угольник.
  • Шнурка.
  • Аппарат для сварки.
  • Болгарка.
  • Дрель.
  • Кисть.
  • Саморезы.

Материал:

  • Профнастил.
  • Труба для стоек и каркаса.
  • Металлические воротные петли.
  • Замковые и фиксирующие элементы.
  • Краска.
  • Составляющие для замеса бетона (песок, цемент и щебень).

Размеры ворот и калитки

Нельзя вывести стандартные размеры для всех типов ворот, так как их показатели могут зависеть от различных факторов. Каркас для гаража существенно отличается по размерам от парадной. Если рассуждать о высоте, то тут дело обстоит проще. В данном случае необходимо равняться на высоту забора. В итоге, высота ворот может быть в пределах 2-2.5 метров.

КаркасКаркасКаркас

С калиткой дела обстоят немного по-другому. Их ширина не должна быть меньше 80 см – это стандартный проход для одного человека. калитка размещена с улицы, а значит планируется проход с ручной кладью, тележками и другими габаритными предметами. Исходя из этого, рекомендуется монтировать калитку шириной 1.2-1.5 м.

Чертеж ворот

Графическое изображение, является важной частью при изготовлении каркаса ворот и калитки из профнастила. В чертеже указываются все размеры, места соединения. Это позволит с точностью произвести расчет необходимого материала и создать качественную конструкцию за короткие сроки.

Монтируем опоры для ворот

Предварительно проведите подготовку участка для строительства: уберите мусор и проведите разметку.

Далее, переходите к непосредственному монтажу:

  1. Подготавливаем углубления. Лопатой или буром, проделываем углубление. Так как створки находятся в подвешенном состоянии, то они нуждаются в лучшей опоре. Делаем глубину ямки в районе 1-1.5 метров. Ширина 50 см.
  2. На дно укладываем песочно-щебневую подушку и утрамбовываем.
  3. Устанавливаем опоры и расклиниваем кирпичами.
  4. Выставляем по уровню.
  5. Замешав раствор в соотношении 1:3:6, заливаем бетонную смесь в лунки.
Установка опорыУстановка опорыУстановка опоры

Важно! В процессе сушки, проводите периодическое смачивание поверхности. Это позволит бетону равномерно просохнуть.

Изготавливаем каркас и раму ворот

Перед сборкой каркаса для профнастила, проведите повторный замер расстояния между опорами. При незначительном смещении, необходимо внести корректировки в чертеж.

Процесс сборки:

  1. С учетом представленных размеров на чертеже, нарезаем трубы нужной длины. В зависимости от способа стыковки (45о и встык), размеры могут отличаться.
  2. Зачистите поверхность от ржавого налета.
  3. Уложив трубы на ровную поверхность, соберите каркас.
  4. Убедившись в правильности размеров и диагональных соотношениях сторон, произведите прихватку конструкции.
  5. Проверив повторно углы специальным инструментом, убедитесь, что конструкция вписывается в проем между стойками.
  6. Провариваем швы.
  7. На заключительном этапе, не забудьте усилить конструкцию ребрами жесткости.

Крепление створок к опорам и изготовление фурнитуры

В зависимости от веса подготовленной конструкции, навариваем нужное количество петель. Для стандартного каркаса хватает двух навесов с каждой из сторон.

Установка створокУстановка створокУстановка створок

Установка:

  1. Между стойками установите кирпичные столбики. На них положите доску. Необходимо выровнять под нижнюю точку створок, оставив зазор 2 см.
  2. На основание ставится каркас рамы.
  3. Наложив петли, прихватываем к створке и стойкам.
  4. После проверки створок на открытие, проводим окончательную обварку швов.
  5. Далее остается установить ручки, засовы и фиксаторы на свои места.

Грунтовка и покраска конструкции

  1. Зачистите поверхность от грязи и ржавчины.
  2. Обезжирьте уайт-спиритом.
  3. Окрашиваем при помощи кисти. Особое внимание обращайте стыкам и углам.

Важно! Сушка проводится не менее суток.

Обшивка профлистом

Инструкция:

  1. Снимите створки и уложите на ровную поверхность.
  2. Уложите профилированные листы поверх конструкции.
  3. Просверлите дрелью отверстия, в волне примыкающей к трубе.
  4. С помощью специальных саморезов закрепите листы по месту.
  5. При затягивании не переусердствуйте.
  6. При установке следующего листа, он накладывается внахлест на одну волну.

Небольшое заключение

В отличие от других конструкций ворот, профнастил обладает меньшим весом, что хорошо для быстрого монтажа конструкции. Также, благодаря выбору различных оттенков, есть возможность подобрать наиболее привлекательный вид. Обшивка ворот профнастилом не доставит особых хлопот, с нею справится даже малоопытный строитель. При наличии опыта в сварочных работах, ворота собираются полностью самостоятельно.

Вконтакте

Facebook

Twitter

Google+

9 Методы испытаний гофроящиков для обеспечения качества упаковки

Методы испытаний гофрированного картона:

  1. Испытание на разрыв
  2. Испытание на раздавливание кромок 2 Одиночное
  3. Водостойкость склеивания
  4. Тестер размеров Cobb
  5. Плотность и толщина бумаги
  6. Сопротивление проколу
  7. Испытание на сопротивление истиранию
  8. Анализ на сжатие
  9. Коробка Тестирование коробок

Согласно FICCI, картонные изделия составляют более 30% упаковочной промышленности.Это потому, что гофроящики очень популярны. Например, стандартные контейнеры с прорезями являются одним из наиболее широко используемых типов ящиков для транспортировки и хранения. Картонные коробки из гофрированного картона недороги, долговечны и экологичны. Однако не все коробки одинаковы. То есть они сильно различаются по прочности на сжатие, толщине, химической стойкости и другим факторам.

Вам необходимо знать это, когда вам нужно будет выбрать гофрокороб, подходящий для вашей упаковки. Прочность и конструкция картона напрямую влияют на вес, который может выдержать коробка.Слишком слабая коробка может проткнуть или разрушиться. С другой стороны, слишком большая коробка означает, что вы платите больше за материал и увеличиваете экологические отходы.

Чтобы определить, насколько ящики из гофрированного картона выдерживают внешние воздействия, чтобы помочь вам принять обоснованное решение при комплектации ящиков, производители используют несколько процедур тестирования.

Вот обзор распространенных методов испытаний гофроящиков, используемых для проверки прочности гофроящиков.

# 1– Испытание на разрывную прочность

  • ЧТО : Прочность коробки для испытаний под давлением
  • ПОЧЕМУ : Для определения точного веса коробки, грубое обращение

Испытание Маллена или испытание на прочность на разрыв проверяет прочность стенок гофрированного картона при воздействии силы или давления.В этой процедуре испытания используется резиновая диафрагма для приложения давления к стенкам гофрокороба до его разрыва. Диафрагма расширяется с помощью гидравлики, и по мере расширения диафрагмы гофрированный картон лопается под давлением.

Мы измеряем прочность на разрыв в килограммах на квадратный сантиметр. Фактор разрыва равен тысячекратной прочности на разрыв, деленной на вес доски.

Фактор разрыва = прочность на разрыв (кг / см 2 ) x 1000 / Грамм (г / м 2 )

# 2 — Испытание на раздавливание кромки

  • ЧТО : Дробление гофрокартона в поперечном направлении
  • ПОЧЕМУ : Для проверки качества материала, прочности при штабелировании, выносливости при транспортировке поддонов

Одним из наиболее популярных методов проверки прочности гофрокоробов при штабелировании является Edge Crush Test или ECT.

corrugated-box-testing-methods

Каждая сторона гофрокороба состоит из трех или более слоев листов. Обычно тонкий лист с бороздками и гребнями помещается между двумя плоскими листами. Эти канавки и выступы, также известные как канавки, придают коробу анизотропную прочность. Это означает, что коробки могут выдерживать большее количество силы в одном направлении. Испытание на раздавливание кромок, испытание на правильное или плоское раздавливание помогает определить это.

В тесте Edge Crush к одной стороне коробки, перпендикулярно выступам, прикладывается сила, пока коробка не раздавится.В тесте Ring Crush для проверки того же самого используется кольцо, вырезанное из коробки. При испытании на плоское раздавливание с одной стороны прилагается чрезмерная сила.

Результаты испытания Edge Crush измеряются в фунтах на линейный дюйм несущей кромки, но представлены как ECT.

Одностенный гофрированный картон Прочность:
Испытание на разрыв
Минимальное испытание на раздавливание краев Максимальный предел нагрузки на картонную коробку
125 # 23 ECT 20 фунтов.
150 # 26 ECT 35 фунтов.
175 # 29 ECT 50 фунтов.
200 # 32 ECT 65 фунтов.
275 # 44 ECT 95 фунтов.
350 # 55 ECT 120 фунтов.
Гофрированный картон с двойными стенками Прочность:
Испытание на разрыв Испытание на минимальное краевое сжатие Максимальный предел нагрузки на картонную коробку
200 # 23 ECT 20 фунтов.
275 # 26 ECT 35 фунтов.
350 # 29 ECT 50 фунтов.
400 # 32 ECT 65 фунтов.
500 # 44 ECT 95 фунтов.
600 # 55 ECT 120 фунтов.

Ссылка: Standford University

ECT дает вам точное представление о прочности ящиков, когда они складываются и отправляются на поддонах.Кроме того, в гофроящике с рейтингом ECT используется меньше материала, чем в аналогичном корпусе, рассчитанном на испытания на разрыв, чтобы обеспечить эквивалентный уровень прочности. Это означает, что дешевле и менее расточительно покупать коробки с рейтингом ECT оптом.

Однако важно знать, что приведенные выше результаты (общая прочность коробки) могут различаться в зависимости от состава каждого гофрированного листа. Следовательно, прежде чем принимать решение, важно знать тип гофры.

# 3 — Водонепроницаемость клея

  • ЧТО : Проверка водонепроницаемости клеевых линий гофрированного картона
  • ПОЧЕМУ : Проверка воздействия климатических условий, влагопроницаемости, водопоглощения

Даже несмотря на то, что ДВП может поглощать и удерживать воду , также важна проверка водонепроницаемости склеивания или герметизации.В некоторых случаях используется стандарт FEFCO 9 для проверки водонепроницаемости склеивания коробок из гофрированного картона.

В этом типе испытаний гофрированный картон погружают в воду, обнажая клеевые линии для проверки прочности соединения и водопоглощения.

# 4 — Тестер размеров Cobb

  • ЧТО : Проверить водонепроницаемость и измерить увеличение веса при воздействии воды
  • ПОЧЕМУ : Проверить качество коробки, пористость

Сырье, используемое при производстве гофрированных плит, имеет тенденцию впитывать воду и удерживать ее.Измеритель размера Cobb используется для определения степени абсорбции воды.

В этом испытании гофрированный картон сначала подвергается воздействию воды. Затем вода выжимается из образца под давлением. Обычно, в зависимости от качества, вся вода не удаляется, несмотря на то, что плита прижимается тяжелым стальным роликом. Разница в весе из-за задержанной воды известна как значение Кобба.

Чем ниже значение Cobb, тем лучше водонепроницаемость.Тест Кобба требуется для определенных сертификатов, особенно тех, которые касаются упаковки для опасных материалов.

# 5 — Плотность и толщина бумаги

  • ЧТО : проверка поверхностной плотности и толщины
  • ПОЧЕМУ : проверка качества и жесткости коробки

Плотность и толщина являются двумя наиболее фундаментальными характеристиками гофрированного картона, которые определяют качество коробки. В спецификациях гофрокоробов не упоминается «лучший» вес или толщина, и они полностью соответствуют вашим требованиям.

Если требуется больше набивки, используется коробка с большей толщиной. Канавки профнастила больше по размеру и в них больше воздуха. Тонкие доски с плотными канавками имеют высокий вес. Такие коробки нужны, когда упаковка должна быть более компактной и жесткой.

corrugated-box-flutes Изображение предоставлено: Shanghai GL

Толщина обычно измеряется в (миллиметрах) мм, а вес выражается в граммах на квадратный метр (г / м 2 ).

Более тонкие доски легче складывать, они легче и удобнее для печати или детализации.Более толстые более прочные и подходят для перевозки тяжелых грузов. Обычно тип канавки (A, B, C, E или F) определяет прочность картона, причем C является наиболее распространенным (4,0 мм).

Стандартные гофрированные канавки:

Канавка Толщина канавки (мм)
A 4,8
B 3,2
С 4,0
E 1.6
Ф. 0,8

# 6 — Сопротивление проколу

  • ЧТО : Испытание сопротивления проникновению острыми твердыми предметами
  • ПОЧЕМУ : Испытание прочности и прочности картона во время транспортировки

Испытание на сопротивление проколу — проверка того, насколько хорошо коробка выдерживает удар, нанесенный пирамидой или треугольником вес. Стандарты испытаний гофроящиков на устойчивость к проколам включают FEFCO 5 или ISO 3036.

# 7 — Испытание на сопротивление истиранию

  • ЧТО : Проверьте долговечность напечатанных или окрашенных коробок, чтобы противостоять истиранию
  • ПОЧЕМУ : Чтобы напечатанный текст на картонной коробке мог выдерживать трение, износ

Печать является неотъемлемой частью упаковки. При использовании различных методов печати важно проверить, насколько хорошо этикетки или отпечатки выдерживают истирание или истирание. Для этого используются испытания на сопротивление истиранию или истирание.Существует тест Sutherland Rub Test, который является стандартной процедурой тестирования. С помощью этой процедуры проверяются поверхности с покрытием, такие как бумага, пленки, картон и другие печатные материалы.

Также доступны альтернативные методы испытаний гофрированного картона для проверки устойчивости к истиранию. К ним относятся роторные тестеры на истирание и даже ручное протирание. Тест на устойчивость к истиранию особенно важен для фармацевтической или медицинской промышленности, где четкость этикеток имеет первостепенное значение.

# 8 — Испытание на сжатие коробки

  • ЧТО : испытание прочности на сжатие гофрокороба
  • ПОЧЕМУ : измерение прочности штабелирования груза на поддоне

Испытание на сжатие коробки, также известное как испытание на сжатие контейнера, является способом проверки величины нагрузки коробка может взять верх до того, как она деформируется, и до той степени, в которой она деформируется. Это дает нам хорошее представление о том, сколько ящиков можно сложить вместе, не повредив содержимое самого нижнего ящика.Этот тест имеет решающее значение для проверки прочности ящиков и требуется в большинстве отраслей, перевозящих ящики оптом.

Compression Test - corrugated box testing Изображение предоставлено: Testing Instruments

Коробки тестируются в разной ориентации. Если в конструкции коробки используются внутренние опоры, такие как деревянная опора или гофрированный картон, такие факторы также принимаются во внимание.

Прочность на сжатие гофрокороба можно также рассчитать по формуле Макки, в которой учитываются значения краевого сдавливания (ECT), толщины гофрированного картона (CBT) и периметра коробки (P).

По формуле Макки: Прочность на сжатие = 5,874 * ECT * CBT 0,508 * P 0,492

# 9 — Химический анализ при испытании гофроящиков

  • ЧТО : Испытание на устойчивость коробки к химическим веществам
  • ПОЧЕМУ : Для проверки рецептуры продукта и соответствия нормативным требованиям

Химический анализ требуется для определенных областей применения, в которых характер древесноволокнистой плиты, а также ее устойчивость к определенным химическим веществам, проверены.Анализ древесноволокнистой плиты включает микроскопическое исследование плиты, чтобы увидеть, какие типы бумаги используются для изготовления древесноволокнистой плиты. Кроме того, определяется влажность и pH плиты.

Выбор правильной коробки для ваших нужд

Процедуры тестирования гофроящика помогут вам определить тип коробки, соответствующий требованиям вашего бизнеса. Большинство коробок имеют штамп сертификата производителя коробок, в котором указаны характеристики и прочность коробки.

Например, значение ECT позволяет рассчитать вес, который может нести посылка.Или тест на сжатие коробки помогает определить прочность штабелирования, что особенно важно при транспортировке и транспортировке.

Найдите время, чтобы найти идеальную коробку. Это может сэкономить вам много средств и снизить потери материала.

130 .Завод калиток

, производственная компания OEM / ODM на заказ калитки

Всего найдено 15 заводов и компаний по производству калиток с 45 продуктами. Получите качественные калитки из нашего огромного ассортимента надежных заводов по производству калиток. Золотой член
Тип бизнеса: Производитель / Factory
Основные продукты: Кованые кольца, кованые детали, кованые кольца, кованые валы, кованые фланцы
Объем НИОКР: OEM
Расположение: Уси, Цзянсу
Производственные линии: 7
Бриллиантовый член
Тип бизнеса: Производитель / Factory
Основные продукты: Противопожарные двери, Скоростные ворота, Быстроразъемные двери, Рольставни, Секционные ворота
Mgmt.Сертификация:

ISO 9001, GMP

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Шанхай, Шанхай
Тип бизнеса: Производитель / Factory
Основные продукты: Кованые детали, вал, кольцо, ролик, фланец
Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM
Расположение: Уси, Цзянсу
Производственные линии: 8
Бриллиантовый член
Тип бизнеса: Производитель / Factory
Основные продукты: Промышленная дверь
Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: ODM, OEM
Расположение: Лоян, Хэнань
Производственные линии: Больше 10
Золотой член
Тип бизнеса: Производитель / Factory , Торговая компания
Основные продукты: Водяной турбогенератор, шлюз Ворота , трансформатор, панель управления, клапан
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, проектирование и производство
Расположение: Шэньчжэнь, Гуандун
Золотой член
Тип бизнеса: Производитель / Factory , Торговая компания
Основные продукты: Генератор на постоянных магнитах, Ветрогенератор, Ветряная турбина, Гидротурбина, Гидрогенератор
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: ODM
Расположение: Нанкин, Цзянсу
Золотой член
Тип бизнеса: Производитель / Factory , Торговая компания
.

Гофрированный картон — KLUG-CONSERVATION

английский
  • Deutsch
  • Français
EN
  • DE
  • FR
  • Home
  • Сохранение значений
  • Q-Lab
  • Продукты
    • Качество
    • IPM
    • ES продукты
    • Конфигурация
      • Конфигуратор креплений / ковриков
      • Конфигуратор боксов
      • Монтажные доски
        • H Разнообразие — белые
        • H Разновидности — черные
        • 015 — светлые белые
        • 018 — белые
        • 019 — натуральные белые / белые
      • Консервные доски
        • 017 ES — натуральные белые
        • 08 ES — кремовый
        • 086 — слоновая кость
        • 012 ES — замша / натуральный белый
        • 013 — кремовый / натуральный белый
        • 014 ES — замша
        • 050 — черный
      • Подложка
        • 07 — натуральный белый / серый -синий и серо-синий / белый 7серо-синий
      • Архивные доски
        • 047 — серо-синий
        • 04799 — серо-синий / натуральный w белый
        • 048 — светло-серый
        • 049 — бежево-серо-коричневый
      • Архивные доски для фотографий
        • 89 — натурально-белые, без щелочного буфера
      • Промокательные доски
        • 040 — натуральные белые
      Паспарту
      • Гофрокартон
          • F 1.1 мм
          • MW 1,6 мм
          • MW 1,65 мм
          • MW 1,7 мм
          • MW 1,8 мм
          • FW 3,0 мм
          • FW 3,1 мм
          • EF 2,7 мм
          • EF 3,0 мм
          • EB3 4,5 мм
          • 5,0 мм
          • BC 6,4 мм
          • EBB 8,0 мм
      • Сотовые панели
          • 071 — натуральный белый
      • Бумага
        • Архивная бумага
          • 047 серо-синий / 048 светло-серый
          • 048 светло-серый серо-синий на барабанах
        • Музейная бумага
          • Светло-белая — с щелочным буфером
          • Цветная — с щелочным буфером
        • Архивная фотобумага
          • Натуральная белая — без щелочного буфера
        • Японская бумага
          • Японская бумага — листы
          • Японская бумага — на катушках
        • Шелковая папиросная бумага
          • Листы шелковой папиросной бумаги — без щелочного буфера fer
          • Шелковая папиросная бумага на рулонах — без щелочного буфера
          • Листы шелковой папиросной бумаги — со щелочным буфером
          • Шелковая папиросная бумага на рулонах — с щелочным буфером
        • Гласиновая бумага прозрачная
          • Гласиновая бумага прозрачная — листы
          • Бумага пергамин, прозрачная — на рулонах
        • Тестовая бумага Novo
          • бездревесная
      • Коробки
        • Коробки-раскладушки
          • KS 3
          • KS 3 — с крепежными лентами 3 KS
          • механизм
          • KS 4
          • KS 17
          • KS 17 — с крепежными лентами
          • KS 17 — сверхпрочный
          • KS 17 Trier
          • KS 17 Albertina
          • KS 18 Premium
        • KS 1
        • Коробки с оберткой
        • KS 2
        • KS 11
      • Архивные ящики
        • KS 7
        • KS 13
        • KS 14
        • KS 14 — для виниловых / шеллаковых пластинок
        • KS 15 — с отделениями
        • KS 15 — со вставкой с прорезями
      • Архивные ящики для рулонного хранения
        • KS 16 — с тубусом
        • Архивные коробки для рулонного хранения
      • Слип-кейсы, полочные файлы
        • KS 5
        • KS 6
        • KS 9
      • Двухсекционные коробки
        • KS 8
        • KS 12
        • KS 16
        • KS 16 — с натяжными вставками
        • KS 16 — для текстильных изделий
        • KS 16 — для головных уборов
        • KS 16 — с тубусом
      • Складчатые ящики для хранения рулонов пленки
        • Складные ящики — для хранения рулонов пленки
      • Конфигуратор ящиков
    • Пробирки
        • из консервационной доски
    • Папки
      • Папки
        • Папки
      • Папки для консервации
        • Папки для хранения
      • Папки с файловым механизмом
        • Папки с файловым механизмом
      • Папки с клапанами
        • Папки Juris
        • Папки с графикой с наклеенными клапанами и лентами
          000
            000
          • 000
          • 000
          • 000 Прозрачные
          • 000 Конверты — U-образный
        • Непрозрачный
          • Папки-вкладыши с клапаном для надписей
          • Папки с четырьмя клапанами
          • Конверты — U-образный
        • Карманные страницы для переплета
          • из прозрачной бумаги
          • из непрозрачной бумаги
          • Конверты для документов
            • из бумаги
            • из картона
          • Пакеты для пломб
            • Защитные пакеты для пломб
        • Клей / ленты
          • Gloselue
            • Dispersion
            • 000
            • Dispersion
            • Лента
              • Бумажная лента
              • Тканевая лента
          • Принадлежности
            • Этикеточная бумага
              • Этикеточная бумага
            • Этикетки для подписи
              • Этикетка для подписи
            • Рамки для этикеток
              • Рамки для этикеток
                • Рамки для этикеток Монтажные уголки
                • Монтажные сегменты для уплотнителей
              • Полиэфирный нетканый материал
                • Полиэфирный нетканый материал в рулоне
              • Механизм подачи
                • Пилинг-механизм
              • Припарка Albertina
              • 0003000 Poultice
              • Albertina
              • ручка
          • Система боксов
            • Устройство измерения книг
              • Индивидуальные коробки
            • Боксерская система
              • Боксерская система
          • Предложения
              • Блоттинг hite
              • Гофрированный картон MW Plus — натуральный белый / натуральный белый
              • Папка для папок — архивная доска 048 светло-серая, 240 г / м2
              • Подвесная папка для папок с механизмом для хранения
              • Папка для файлов без клапанов — с центральным пазом
              • Папка для папок с тремя клапаны — папка Juris
              • Папка для подвешивания файлов
              • Конверты в U-образном стиле — архивная доска для записей
              • Конверты для документов
              • KS 16 Коробка из двух частей — только нижняя часть коробки
        • Приложения
          • Примеры применения
            • Рисунки, графика, картины
              • Примеры использования
                • Двухсекционный ящик для хранения с концами для соединения пазлов
                • Вставки для труб
              • Примеры продуктов
                • Крепления (паспарту)
                • Консервные доски
                • Монтажные доски
                • Опорные плиты
                • Аксессуары
                • Раскладушка коробки
                • Конфигуратор крепления / коврика
            • Книги
              • Примеры применения
                • Коробка-раскладушка со встроенной подставкой для книг
                • Специальное решение для консервации инкунабулы из Майнца
                • Концепции архивного хранения, разработанные для точности до миллиметра
                • Папки для хранения фрагментов и образцов
              • Примеры продуктов
                • Ящики
                • Конфигуратор ящиков
                • Устройство для измерения книг
            • Архивное хранилище
              • Примеры приложений Ящики
                • Папка для хранения документов
                • Папка для хранения
                • Примеры продуктов Коробки
                  • Двухсекционный ящик для плоского хранения
                  • Закручивающиеся коробки
                  • Раскладные коробки
                  • Складной футляр
                  • Складной футляр с файлом полки
                  • Файл полки
                  • Архивные коробки для вертикального хранения
                  • 90 Конфигуратор короба
                  • 003 Книжное измерительное устройство
                • Папки с примерами продуктов
                  • Папки для файлов / портфели для рисования без клапанов
                  • Папки для хранения
                  • Папки с механизмом для хранения
                  • Подвесные папки для файлов с механизмом
                  • Подвесные папки для файлов
                  • Расширяемые папки с клапанами
              • Документы
                • Примеры приложений
                  • Хранение свидетельских документов
                  • Консерваторное лечение коллекции «Privilegien»
                • Примеры продуктов
                  • Конверты для документов — бумажные
                  • Конверты для документов — конверты для документов доска
                  • Пакеты для пломб
                  • Монтажное оборудование для пломб
                  • Папки для файлов / портфели для чертежей без клапанов
                  • Папки для расширения с клапанами
                  • Папки для консервации
                  • Ящики
                  • Конфигуратор ящиков
              • Ma ps и планы
                • Примеры применения
                  • Архивные папки и графические портфолио для негабаритных документов
                  • Ящики для рулонного хранения географических карт
                • Примеры продуктов
                  • Папки с файлами / портфели для чертежей без клапанов
                  • Крупногабаритные папки для файлов / портфели для чертежей
                  • Коробки
                  • Конфигуратор коробок
                  • Архивная бумага
                  • Шелковая папиросная бумага
              • Фотоматериалы
                • Примеры применения
                  • Архивирование, консервация, консервация — Работа с фотографиями
                  • 000
                • Коробки
                • Конфигуратор короба
                • Плоский и листовой материал
                • Принадлежности
            • Текстиль
              • Примеры применения
                • Хранение текстильных изделий
              • Примеры продуктов
                • Коробки
                • B вол конфигуратор
                • Сохранения папка
            • Трехмерных объектов
              • Примеров применения
                • Архивной коробка с перегородками сетки
                • Двухсекционного типа хранения коробки со съемной опорной подносе пластиной
                • Двухсекционного коробка с головоломкой концы соединений
                • Двухкомпонентный ящик для хранения игральных карт
              • Примеры продуктов
                • Ящики
                • Папки для хранения
                • Принадлежности
                • Конфигуратор коробок
        • Знания
        • Технический опыт
        • Полезные знания
          • Технические знания — подписка на папки
      • Новости
      • Компания
        • Философия
        • Устойчивое развитие
        • Расположение
        • Принадлежности
        • Хроника
        • Портрет компании
        • Награды
        • Сервис
          • Преимущества услуги
          • Отслеживание отгрузки
          • Подписка на информационный бюллетень
          • Отказ от подписки на информационный бюллетень
          • Фильмы
          • Скачать
          • Онлайн-поддержка
          • Карта сайта
        • Как связаться с
        • 9000
        • Связаться с
          • Контакты
          • Зарубежные партнеры по продажам
          • Даты конференций и выставок
        .

        Гофрированные плиты из цельного волокна и методы гофрирования | authorSTREAM

        Гофрированные и цельноволокнистые плиты и ящики и типы методов гофрирования:

        Гофрированные и цельноволокнистые плиты и коробки и типы методов гофрирования Представлено: Nitesh Kapila M.Pharma, 2-й семестр Обеспечения качества ISF фармацевтический колледж, Мога.

        Гофроящики:

        Гофроящики Широко известные как «гофрированные», это наиболее популярная форма внешней защиты, используемая сегодня в промышленности.Он состоит из одного или нескольких листов рифленой (гофрированной) бумаги, прикрепленных клеем к двум или более вкладышам. Бумага, используемая для «гофрирования», состоит из переработанной бумаги.

        Картон из твердого волокна:

        Картон из твердого волокна. Это от двух до шести слоев переработанного картона, которые покрываются клеем между слоями и ламинируются прессованием. Наружный слой может быть из крафт-бумаги для повышения прочности и лучшего сопротивления воде и водяному пару. Он обладает хорошими свойствами устойчивости к раздавливанию и проколов.

        Различные типы гофрированного картона ::

        Различные типы гофрированного картона: одностенная, т.е. один лист рифленой бумаги между двумя вкладышами, двойная стенка, т.е. два листа гофрированной бумаги между тремя вкладышами, тройная стенка, иногда известная как Triwall (торговое название), т.е. три листа рифленой бумаги между четырьмя подкладками

        Производство ящиков из гофрированного и цельного картона:

        Производство ящиков из гофрированного и цельного картона Плоские листы картона (цельного или гофрированного) загружаются в машины, которые производят случаи.Они могут состоять из: Slotter биговочного станка Принтер-слоттер Папка / склеивающее устройство Постоянные или плоские высекальные машины

        ТИПЫ ГОФРИРОВАННОГО КАРТОНА:

        ТИПЫ ГИФРОВОГО КАРТОНА Односторонний картон: состоит из одной плоской поверхности или лайнера, приклеенного к гофрированному материалу или гофре. Одностенный или двусторонний картон: изготовлен из двух облицовок или лайнеров, с одним гофрированным материалом или канавкой посередине. Двустенный картон: изготовлен из двух облицовок, двух гофрированных сред и внутреннего вкладыша между двумя средами. Трехслойный картон: этот сорт имеет три гофрированных материала и в общей сложности семь слоев бумаги.

        Гофрирование и его виды:

        Гофрирование и его виды Гофрированная бумага между облицовками гофрированного картона называется гофрированной или гофрированной средой. Канавка «A» Канавка «B» Канавка «C» Канавка «E» Канавка «F» Канавка

        Гофры в гофрированном картоне:

        Форма канавки Прибл. высота гофры (мм) Прибл. гофр / м Гофры стенки корпуса A 4,5–4,7 105–125 Канавка тройная B 2,1–2,9 150–185 Одиночная и двойная канавка C 3,5–3,7 120–145 Одиночная, двойная и тройная канавка E 1.1–1,4 290–320 Одиночная канавка F 1.0–1,2 340–390 Одиночная микровыступ 0,9–1,0 400–440 Одиночные канавки в гофрированном картоне

        Клей:

        Клей Еще одним очень важным сырьем при производстве гофрокартона является клей, используемый для скрепите бумаги вместе.

        ТИПЫ ГОФРИРОВАННЫХ КОРОБОВ:

        ТИПЫ ГОФРИРОВАННЫХ КОРОБК (a) Коробки с прорезями Стандартный контейнер с прорезями — RSC Контейнер с прорезями внахлест — OSC Контейнер с прорезями с полным перекрытием — FOL Center, специальный прорезной контейнер — CSSC Center, специальный прорезной контейнер внахлест — CSO

        PowerPoint Presentation:

        (b) Коробки телескопического типа. Коробка в стиле конструкции полностью телескопа — FTD Коробка для полного телескопа с половиной прорезей — FTHS (c) Коробки типа «папка» (d) Внутреннее оснащение (e) Соединения изготовителя

        Используемые основные методы закрытия для гофрокоробов:

        Основные методы закрытия, используемые для гофрокоробов: Закрытие клеем Закрытие лентой Закрытие скобами Закрытие сшиванием

        МЕТОДЫ ИСПЫТАНИЙ Гофрированного волокнистого картона:

        МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ГОФРИРОВАННОГО ВОЛОКНА Устойчивость к разрыву Это испытание прикладывают давление до тех пор, пока в гофрокартоне не прорвется отверстие.Тест на прокол Этот тест регистрирует сопротивление проколу заостренной головкой, прикрепленной к маятнику. Энергия, необходимая для того, чтобы прокалывающая головка полностью прошла через образец Испытание на плоское раздавливание Испытание на плоское раздавливание измеряет способность канавок противостоять сжатию. Испытание на раздавливание кромок. плата

        МЕТОДЫ ИСПЫТАНИЙ ГОФРИРОВАННЫХ КОРОБКОВ:

        МЕТОДЫ ИСПЫТАНИЙ ГОФРИРОВАННЫХ КОРОБКОВ Испытание на сжатие Коробка, пустая или с возможными внутренними деталями, сжимается между плато большого тестера на сжатие.Испытание на падение: коробку с ее фактическим или смоделированным содержимым сбрасывают с заданной высоты в заданном положении. Результаты записываются как визуальные наблюдения. Испытание на вибрацию: это испытание обеспечивает ускоренное моделирование эффектов вибрации при транспортировке. Этот тест используется для определения ожидаемого повреждения от вибрации во время транспортировки, эффективности внутренней отделки и амортизирующих материалов, закрытия ящиков

        PowerPoint Presentation:

        СПАСИБО


        .
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
