Как сделать душ со сливом в полу

Опубликовано: 1.12.2012 Рубрика: Ремонт, Сантехнические работы Просмотров: 101397

Душ со сливом в полу

Во многих странах душ со сливным трапом в полу популярен уже на протяжении нескольких десятков лет, у нас же это новая тенденция для ванных комнат: душевые кабины без поддона (вровень с полом). Желающие модернизировать ванную комнату получат шанс комфортно принимать душ и в пожилом возрасте.





Жители стран Европы и Америки уже несколько десятилетий показывают нам, как делается такой душ со сливным трапом в полу: небольшой уклон в полу, водосток, душевая штанга и штора — все, душ готов. С недавнего времени такие душевые стали популярны и у нас.

Душ вровень с полом разрабатываются еще на стадии общего проекта постройки, согласно которому прокладывается канализационный трубопровод и укладывается монолитный пол. Но есть возможность построить такой душ и во время обычного ремонта. Из ванной комнаты, находящейся над подвалом, водосток проводится в подвал к канализационному трубопроводу через потолок. Сложнее обстоит дело с ванными, расположенными над жилыми комнатами. В этом случае водосток должен прокладываться в полу, что, однако, возможно не при всех межэтажных перекрытиях.

Душ со сливом в полу



Водосток по центру

Классический вариант: душевая кабина вровень с полом с уклоном к центру, где расположен водосток с решеткой размером приблизительно 10×10 см Элементы из жесткого пенопласта, уложенные с наклоном, и канализационный сифонный затвор в комплекте упрощают монтаж

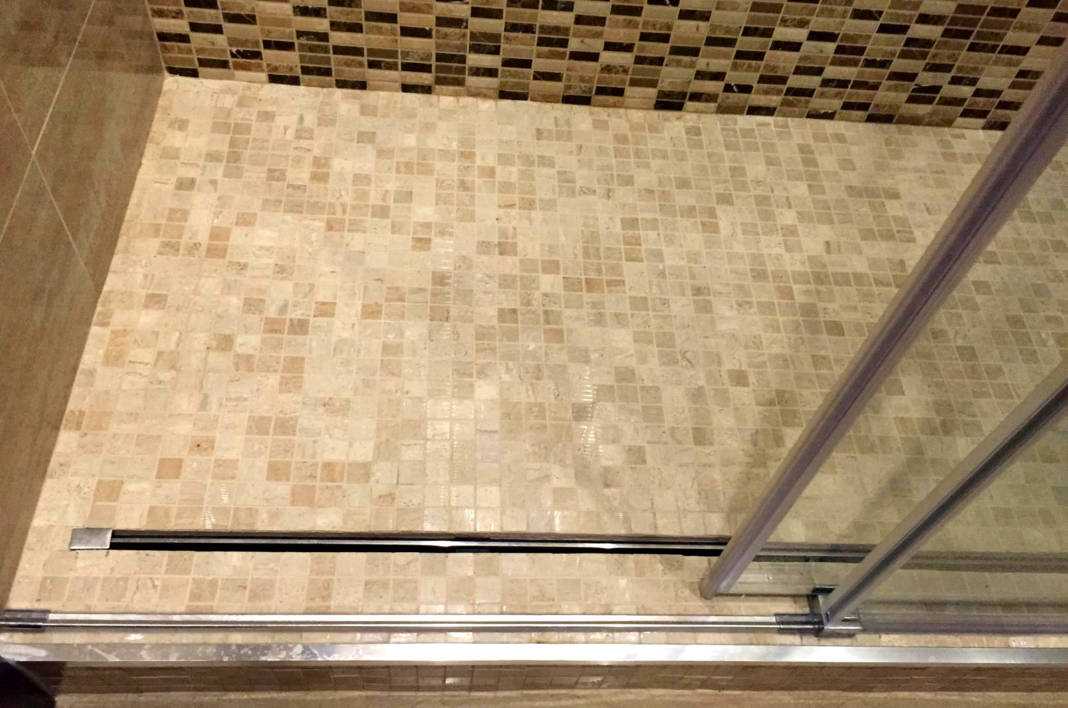

Водосток с краю

Сточные желоба, которые прокладываются в полу, пока еще не очень распространенные, но зато и не дорогие по цене. Почти все модели должны встраиваться в монолитный пол, благодаря чему они невидимы и могут быть установлены на входе или по центру

Большинство систем водослива (будь они выполнены на основе жесткого пенопласта со сливом по центру или же душевого желоба) продаются только в специализированных магазинах. Называться он может также сливным трапом или душевым трапом.

Монтаж душа со сливом в полу

Каждый, кто решил сделать душ со сливом в полу, должен сначала проверить, достаточно ли в полу места, чтобы можно было утопить слив. Домашним умельцам решившим самостоятельно установить такой душ, следует помнить, что все стыки между стеной, полом и водостоком должны быть водонепроницаемы.

Монтаж душа со сливом в полу





Быстро и чисто можно провести работу с помощью специального гидроизоляционного холста из стекловолокна, укладываемого на слой обычного клея для плитки. Затем поверху пол и стены можно облицевать плиткой. Но здесь у каждого изготовителя свои инструкции по монтажу.

1. Часть заделываемого в пол водостока возвышается над основанием, так как на пол нужно будет уложить пластину из жесткого пенопласта толщиной около 4 см. Она закроется бетонной стяжкой (готовая смесь продается).	2. Слив должен быть герметичным. Поэтому стык сливной горловины с монолитным полом тщательно заделывается.
3. Наклон уже предусмотрен в перекрывающей плите, которая устанавливается на небольшое количество монтажного клея, нанесенного на нижнюю сторону.	4. Уплотнение из стекловолокна между душевым элементом и монолитным полом заделывается в обычный плиточный клей.
5. Сгиб в углу обеспечивает водонепроницаемое присоединение к стене. Разрезать холст здесь нельзя. Складка аккуратно приклеивается к стене.	6. Температурные расширения компенсируются посредством планки для плиточного шва, установленной между душевым элементом и монолитным полом. Это предотвращает растрескивание шва.



Монтаж сливного желоба

1. Душевой желоб выверяется и фиксируется с помощью уровня. Настенная модель просто крепится двумя винтами.

2. Сток должен иметь такой размер, чтобы он мог принять достаточное количество воды. Обычно используются трубы с условным проходом 50 мм. Если подсоединенный сифон меньше, то между ними вставляется переходник. Диаметр трубы уменьшать нельзя!

3. Водонепроницаемый пол должен быть у каждого душа. Самый надежный способ — флиз по всей поверхности. Затем подсоединяется желоб в соответствии с рекомендациями производителя.







С чем можно столкнуться при переоборудовании душа

Если душ оборудуется не сразу при строительстве дома, могут возникнуть конструкционные проблемы. В домах с подвалом проблем обычно не возникает, а в старых строениях неизбежен вопрос: где расположить слив? Однако существует аварийное решение: плоские душевые поверхности поднять на 10-15 см, чтобы не трогать существующий пол.

Слишком тонкий слой монолитного пола

Для встраивания элемента из жесткого пенопласта или душевого желоба в монолитном полу необходимо выдолбить штробу. Часто приходится немного прорубить и бетонную панель. В этом случае следует предварительно проконсультироваться с архитектором или специалистом по строительным конструкциям.

Балочные перекрытия

При балочных перекрытиях монтировать душ с плоским полом можно лишь в том случае, если слив проходит параллельно с несущей балкой и если пол над балкой имеет достаточную толщину.

Замена поддона для душа

Кто меняет старый поддон на душ с плоским полом, тому придется заменить отсутствующие плитки и облицевать место подсоединения в полу. Как правило, запасных плиток нет. Возможный вариант: сделать по краю мозаичный рисунок.



Большие и маленькие сливные поглотители

При выборе душа внимательно изучите сифон и диаметр сливного присоединения. Например, если при модернизации устанавливается большая душевая головка, то потребуется слив, который сможет пропустить от 40 до 50 литров в минуту. Во-первых, необходим уклон 2% (что соответствует 2 см/м). Во-вторых, понадобится присоединительный штуцер для сифона диаметром 50 мм. Он справится с объемом 0,8 л/с, что равно 48 л/мин. Пропускная способность трубы диаметром 40 мм — всего 36 л/мин.

Большие и маленькие сливные поглотители

Аналогичный проект по установке сливного трапа для душа вы можете посмотреть тут.



Метки: душ со сливом в полу, душевой трап, сливной трап

  К записи комментариев 9

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Как правильно сделать слив для душа в полу под плитку?

Для современного человека душевая кабина или ванна – это неотъемлемый сантехнический прибор, без которого не проходит ни один день. При устройстве душевой кабины без поддона, важно не забыть про трап для душа в полу под плиткой. Это устройство служит для сбора и слива жидкости во время принятия водных процедур. Что может быть проще, чем красиво оформленное отверстие для отвода воды в полу душевой кабины?!

Такое устройство для душевых в ванной комнате называют трапом, а выбрать и установить их вполне можно своими руками, ведь конструкция и монтаж трапа для душевой кабины не слишком сложны. Разберем подробно, какой вид слива в полу лучше, как самостоятельно разобраться с установкой данной системы, рассмотрим условия и нюансы монтажа сливного отверстия.

Содержание

1. Конструкция и функции душевого трапа
2. Разновидности сливных конструкций для душа
3. Какому материалу отдать предпочтение?
4. Монтаж трапа в душе под плитку своими руками

Конструкция и функции душевого трапа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

Конструкция трапика для слива воды в душевых состоит из таких элементов:

• воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;
• декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
• сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

• задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
• препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
• предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Душевые сливы с сухим затвором или гидрозатвором экономит пространство в небольшой ванной комнате, освобождая от необходимости установки ванны или громоздкой душевой кабины с высоким поддоном, благодаря чему происходит также существенная экономия семейного бюджета. Но прежде чем купить сливной трап для душевого пола, нежно разобраться в его видах, ведь мы выбираем устройство, рассчитанное на длительный срок эксплуатации.

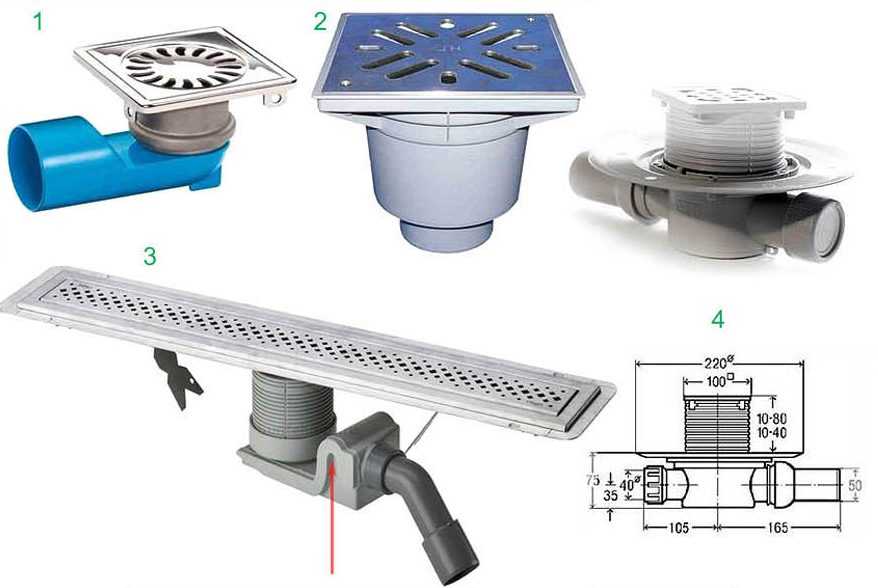

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.
Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Какому материалу отдать предпочтение?

Душевой трап в полу из плитки изготавливают из пластика, нержавеющей стали, чугуна и даже из стекла. Пластиковые конструкции обладают небольшим весом, устойчивостью к агрессивным воздействиям, легко чистятся, имеют долгий срок службы, поэтому они заслужили популярность, как у жителей частных домов, так квартир. Вода сливается через зазор в полу между лотком для душа и решеткой, а также уходит в сквозные отверстия вверху решетки.

Трапы из пластика оснащают декоративной решеткой съемного или несъемного типа различных форм и узоров. Высота пластикового изделия колеблется в пределах 75-180 мм. Устанавливать такой душевой слив в полу под плитку можно как точечным способом на открытом участке, так и угловым или линейным методом вблизи стены. Так как пластик совместим почти с любым напольным покрытием, то такие изделия часто используют для душевых кабин общего пользования (спортивные школы, тренажерные залы, бани и т.д.).

Все компоненты сантехнического трапа для душа, помимо решетки и ножек, изготавливают из высокопрочного пластика. А сифон в таких изделиях, как правило, выполнен по технологии плавающих шариков с сухим клапаном. После того как поток воды пройдет через сифон, шарики опускаются на его дно, перекрывая проникновение неприятных запахов из канализационного канала. Однако подобная конструкция немного снижает пропускную способность устройства.

Чтобы удешевить изделие, ножки некоторых приборов делают из стальной перфорированной ленты. А чтобы придать трапу нужную высоту, это самая лента сгибается в определенных местах. Помимо ленты из стали, в конструкции изделия могут использоваться регулируемые винтовые ножки.

Хорошо себя зарекомендовали канализационные трапы, изготовленные из нержавеющей стали. Причем стальным может быть не только корпус изделия, но и декоративная съемная решетка. Обычно их устанавливают в ванных комнатах и санузлах с повышенными гигиеническими требованиями – медучреждения, бассейны, санатории, детские лагеря и т.п.

Особенно красиво смотрятся линейные трапы из нержавеющей стали. Они почти незаметны в полу, облицованном керамической плиткой, натуральным или искусственным камнем. Современное решение трапов из нержавейки – это одна из их форм, выполненная в виде латинской буквы «U».

Канализационный слив из чугуна монтируют в санитарных помещениях с жесткими условиями эксплуатации – прачечные, общественные душевые и бани, профильные лаборатории. Для отвода хозяйственных и дождевых сточных вод используются исключительно чугунные вертикальные трапы Ду 100 мм.

Чугунные устройства имеют самую большую пропускную способность, наиболее устойчивы к коррозии, благодаря чему срок их эксплуатации может достигать 50 лет. Как правило, данные изделия выпускают с гидрозатвором.

Монтаж трапа в душе под плитку своими руками

При монтаже душевого трапа во время строительства частного дома, обычно, вопросов, как сделать слив в полу душевой кабины, не возникает. В этом случае трап устанавливают в стяжку пола, который потом облицовывают плиткой, и делают вертикальный отвод трубы для сточных вод в канализационный канал.

С обустройством слива в квартире дела обстоят несколько иначе. В санузлах многоквартирных домов, чаще всего, толщины стяжки не хватает, чтобы устроить вертикальный трап в душе. Поэтому для обустройства кабинка данным изделием сначала поднимают уровень пола в помещении, вместе с тем обеспечивая его уклон. Как правило, высоты в 12-15 см вполне достаточно, чтобы разместить под стяжкой сифон и сливную трубу.

Устанавливают трап в полу для душа своими руками, соблюдая следующую последовательность:

1. Сначала при помощи рулетки вымеряют местоположение трапа с расчетом того, что от слива до стен должно уместиться кратное количество плитки, не забывая о межплиточных швах (1,5-2 мм). Так пол будет выглядеть более эстетично, чем с резаными плитками.
2. Затем трап соединяется с канализационным сливом посредством трубок. Уклон сливной трубы должен быть не менее 3 см на погонный метр.
3. При необходимости утепления стяжки, используют листы пенопласта толщиной 5 см и плотностью не менее 35 кг/куб. метр, но лучше применять экструдированный пенополистирол, так как он более твердый и менее подвержен воздействию влажной среды.
4. Листы утеплителя укладывают на черновую поверхность пола и подгоняют под размеры сантехнического трапа, а сверху делается бетонная стяжка слоем около 4 см, которая должна заполнить все пространство до фланца слива.
5. Необходимо дать высохнуть стяжке до полного затвердевания.
6. Затем из гидроизоляционного материала нужно сделать прокладку для фланца, которая должна с запасом перекрыть фланец. Внутри прокладки необходимо вырезать отверстие, по внутреннему диаметру фланца.
7. Верхнюю часть фланца нужно поместить на прокладку и прикрутить винтами к нижней части конструкции.
8. После этого стяжку также нужно покрыть рулонным гидроизолятором. Уложенный материал должен с нахлестом перекрывать прокладку фланца и зайти на стены на несколько 3-5 см.
9. Далее в корпус душевого трапа нужно вставить его внутреннюю часть с сифоном.
10. Затем нужно залить финишную стяжку с уклоном около10 мм на метр заливки. Для этого на поверхность пола с гидроизолятором выставляют направляющие пластиковые рейки, скосив их по направлению к сливу. Можно купить готовые системы для изготовления трапа в душе.
11. Заливка второго слоя стяжки должна быть ниже высоты сифона настолько, чтобы можно было сравнять его с плиткой. Направляющие рейки из стяжки не вынимают. При этом, чтобы раствор не попал в слив и на стены, рекомендуется решетку трапа заклеить скотчем, а угол между полом и стенами – гидроизоляционной лентой.
12. Далее осуществляется облицовка поверхности плиткой, начиная от сливного отверстия к стенам. Плитка должна быть на одном уровне с решеткой трапа или на несколько 3-5 мм. выше.
13. После высыхания плиточного клея, нужно затереть швы водостойким материалом, подобранным под цвет керамической плитки.
14. Участки, где плитка соприкасается с корпусом трапа, нужно тщательно и аккуратно заделать силиконовым герметиком.
15. В конце всех работ на корпус душевого трапа монтируется и закрепляется защитная решетка.

Правильно установленный трап для душа сделает принятие водных процедур более комфортным, придаст ванной комнате оригинальный внешний вид.
