© Архитектурное бюро PanacomНедалек тот день, когда площадь квартиры свыше 70 квадратных метров будет роскошью, уверен основатель архитектурного бюро Panacom Арсений Леонович. Уже сейчас малометражные квартиры и студии – самый ходовой товар на рынке жилья. По его мнению, в таких условиях необходимо будет прибегнуть к тому, чтобы в одном помещении использовать многофункциональную мебель. Она способна складываться, раскладываться, трансформироваться и интегрироваться в объем комнаты. Как, например, встроенный в стену шкаф, который преобразуется в откидной столик.

1 из 9

Недалек тот день, когда площадь квартиры свыше 70 квадратных метров будет роскошью, уверен основатель архитектурного бюро Panacom Арсений Леонович. Уже сейчас малометражные квартиры и студии – самый ходовой товар на рынке жилья. По его мнению, в таких условиях необходимо будет прибегнуть к тому, чтобы в одном помещении использовать многофункциональную мебель. Она способна складываться, раскладываться, трансформироваться и интегрироваться в объем комнаты. Как, например, встроенный в стену шкаф, который преобразуется в откидной столик.

«Предметы в современном интерьере уже сейчас становятся все более миниатюрными и многофункциональными. Начиналось все со складных стеллажей-полок, которые собираются по принципу конструктора с бесконечными вариациями модулей. Но скоро предметы в интерьере будут представлять собой целые платформы, которые заменят большинство привычных для нас отдельно стоящих вещей», – считает Леонович.

2 из 9

Кухня со складными фасадами внешне напоминает шкаф, но, открыв его, мы видим, что за дверками прячется и мойка, и микроволновая печь.

© Архитектурное бюро PanacomЕще один пример чудо-изобретений для желающих создать иллюзию постоянного порядка на своей кухне: за распашными дверцами «стены» расположены полки, ящики, отделения для мойки и микроволновки.

3 из 9

Еще один пример чудо-изобретений для желающих создать иллюзию постоянного порядка на своей кухне: за распашными дверцами «стены» расположены полки, ящики, отделения для мойки и микроволновки.

© Дизайнер интерьеров Требухина Надежда Особенно актуальны многофункциональные модули для детской комнаты. Как рассказала дизайнер интерьеров Надежда Требухина, здесь и двухуровневая кровать, и книжный шкаф, выдвижные ящики для хранения, и турник для физкультуры, и даже кресло-колесо.

4 из 9

Особенно актуальны многофункциональные модули для детской комнаты. Как рассказала дизайнер интерьеров Надежда Требухина, здесь и двухуровневая кровать, и книжный шкаф, выдвижные ящики для хранения, и турник для физкультуры, и даже кресло-колесо.

© Дизайнер интерьеров Требухина НадеждаЕще один пример от Требухиной, иллюстрирует то, как многофункциональным можно сделать само пространство комнаты, в частности, использовать не только горизонтальную ее плоскость, но и вертикальную. Так, в детской комнате при достаточной высоте потолков удобно вторым ярусом обустроить место для сна и книжный шкаф. Таким образом, место снизу освобождается под шкафы и рабочий стол.

5 из 9

Еще один пример от Требухиной, иллюстрирует то, как многофункциональным можно сделать само пространство комнаты, в частности, использовать не только горизонтальную ее плоскость, но и вертикальную. Так, в детской комнате при достаточной высоте потолков удобно вторым ярусом обустроить место для сна и книжный шкаф. Таким образом, место снизу освобождается под шкафы и рабочий стол.

© Архитектурное бюро Александра ИванюшинаИспользование стен под те или иные функции – активный тренд в дизайне, отмечает дизайнер и архитектор Александр Иванюшин. Так, стеллаж во всю поверхность стены с открытыми и закрытыми секциями, в том числе обрамляющий входную дверь, поможет избежать загромождения пространства отдельными предметами мебели.

6 из 9

Использование стен под те или иные функции – активный тренд в дизайне, отмечает дизайнер и архитектор Александр Иванюшин. Так, стеллаж во всю поверхность стены с открытыми и закрытыми секциями, в том числе обрамляющий входную дверь, поможет избежать загромождения пространства отдельными предметами мебели.

7 из 9

Иванюшин предлагает использовать с толком отделенные стеной-перегородкой пространства, например, расположив там холодильник, шкаф и подсобку.

© Дизайнер интерьеров Требухина Надежда Хранение гладильной доски и постоянное ее перетаскивание перестанет быть проблемой, если ваша доска всегда крепко закреплена за зеркалом или декоративной панелью.

8 из 9

Хранение гладильной доски и постоянное ее перетаскивание перестанет быть проблемой, если ваша доска всегда крепко закреплена за зеркалом или декоративной панелью.

© Архитектурное бюро Александра ИванюшинаДля тех, кто любит работать дома, Иванюшин предлагает оборудовать спальное место прямо в кабинете. Но при этом до поры никто не будет об этом знать, так как кровать убирается в стену.

9 из 9

Для тех, кто любит работать дома, Иванюшин предлагает оборудовать спальное место прямо в кабинете. Но при этом до поры никто не будет об этом знать, так как кровать убирается в стену.

70 лучших идей для малогабаритной квартиры

Кровать-трансформер

Купив мебель-трансформер для квартиры, владельцы получают возможность сделать свое жилище максимально удобным и комфортным для проживания. Трансформирующаяся мебель не только оптимально разгружает пространство, но обеспечивает его большей функциональностью, поскольку на одной площади зачастую совмещаются зоны, разные по предназначению.

Содержание:

Шкаф-кровать трансформер с диваном, это идеальный вариант для малогабаритных квартир

Кровать, выдвигаемая в виде нижней полки из шкафа

Мебель-трансформер для квартиры была и будет актуальной всегда. Быстрорастущие городские жилые комплексы, обусловленные огромным спросом на квадратные метры, привели к появлению большого количества малогабаритных квартир. В свою очередь, этот факт повлек за собой необходимость приобретения всевозможных выдвижных диванов, столов-книжек и других непременных атрибутов маленьких квартир.

Если в конце прошлого столетия такая мебель была очень примитивна, сегодня интернет пестрит бесчисленным количеством фото подобных конструкций, а всевозможные мебельные фабрики наперебой предлагают владельцам малометражек купить в свою квартиру обстановку, которая является многофункциональной.

Современные конструкции-трансформеры не только могут радикально изменять свою конфигурацию, но плюс к этому имеют привлекательный дизайн. Корпусная и мягкая мебель-трансформер придется кстати и в тех квартирах, где существует дефицит некоторых комнат. Например, мебель-трансформер кровать можно установить в кабинете или гостиной и тогда это помещение используется как спальня, на случай приезда родственников.

Совет: если посмотреть в интернете тематические видео, можно найти массу различных вариантов зонирования комнат при помощи такой мебели. Как по мановению волшебной палочки вся меблировка помещения может оказаться спрятанной в стены.

Мебельный трансформер, объединяющий кровать и множество ящиков — это идеальный вариант для маленькой квартиры

Мебель-трансформер для кухне, представленная в виде складных стульев и подиума с ящиками для хранения вещей

Типы трансформирующейся мебели

Существует два основных типа подобных конструкций:

В одном корпусе комбинируют несколько различных по функциональности элементов, которые при необходимости трансформируются один в другой и наоборот.
В тот момент, когда мебель попросту не нужна, ее просто компактно складывают, то есть переводят в режим временного хранения.

Так или иначе, оба варианта обеспечивают оптимизацию полезной площади в комнате. Мебель-трансформер для компактного хранения пользуется сегодня большей популярностью среди потребителей.

Это обусловлено тем, что подобные конструкции легче выбрать и идеально вписать в уже существующий интерьер.

Небольшая кровать-трансформер в современном интерьере

Диван и стол со стульями в одном предмете мебели

Диван, трансформирующийся в двухъярусную кровать

Другой вариант имеет массу ограничений по установке (сложная сборка) и другим параметрам, поэтому такую мебель чаще изготавливают на заказ, по индивидуальным размерам.

Каковы же преимущества трансформерной мебели?

Экономия места – мебель в собранном состоянии освобождает пространство для любых действий.
Мебель-трансформер стол, шкаф, кровать дает возможность для преображения интерьера в зависимости от того, в каком виде все эти конструкции находятся. Днем комната будет выглядеть совершенно по-иному, нежели ночью.

Многочисленные табуретки могут с легкостью превращаться в миниатюрные столики, предназначенные для вечеринки.
Трансформирующаяся мебель – это настоящие произведения искусства, придающие интерьеру яркость и оригинальность.
Большинство подобных конструкций оснащено потайными ящиками для хранения вещей, передвигающимися полочками и функциональными вешалками. Поэтому хозяева всегда могут спрятать временно ненужные предметы в то место, где они не будут мешать.

Журнальный столик-трансформер

Шкаф-трансформер для малогабаритных квартир

Комплексные трансформеры

Даже сегодня большой диковинкой считаются полноценные мебельные гарнитуры, которые по габаритам в сложенном состоянии немногим превышают размеры дорожного чемодана. В одном корпусе могут быть совмещены:

вместительный шкаф;
рабочий стол;
кресло;
кровать-мягкий диванчик.

Подобные гарнитуры делают и для кухни. Варочная панель, духовка, шкафчик с небольшим набором посуды, рабочая поверхность – все это в собранном виде займет место не более чем обычная кухонная тумба.

В нерабочем состоянии такая кухня, детская или спальня, по сути, выглядит практически пустой, идеально чистой и просторной, что очень по вкусу любителям минимализма. В таких помещениях гораздо легче осуществлять уборку, на нее уходит минимум времени.

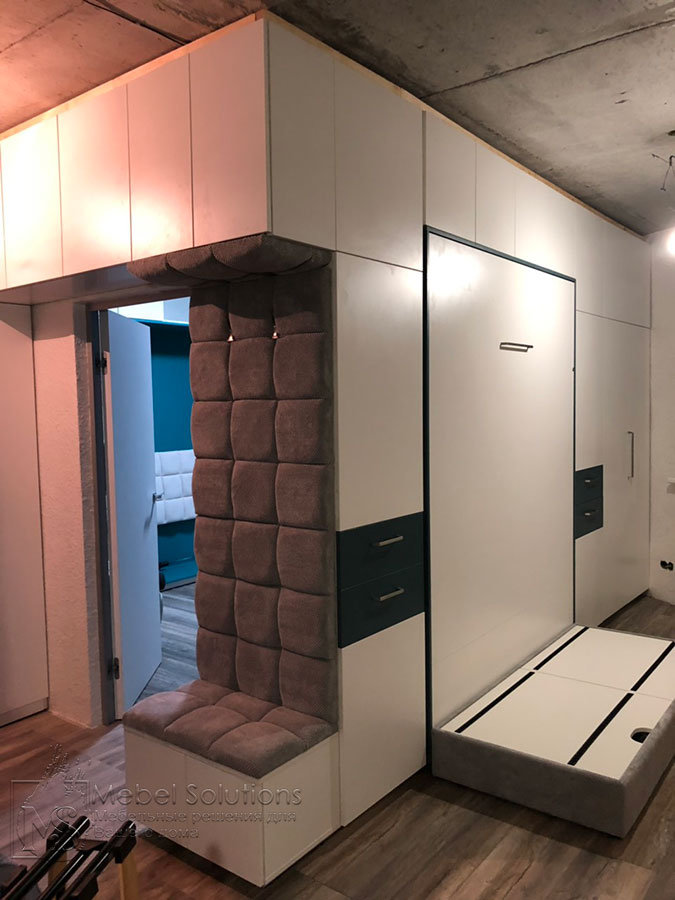

Встроенная стенка является одновременно шкафом и зоной отдыха

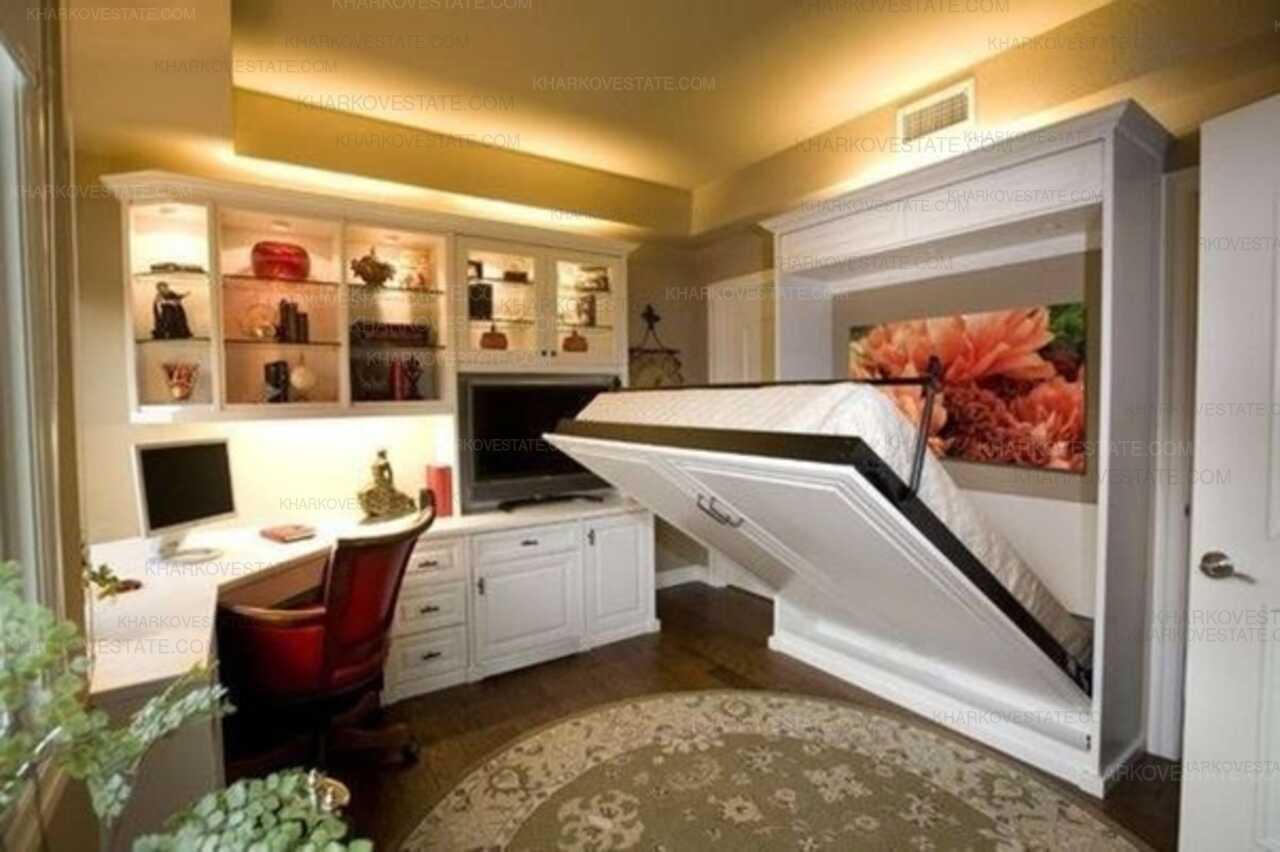

Корпусная стенка может превратиться также и в спальное место

Комплексные трансформеры устанавливают не только в жилых квартирах, они будут уместны:

в офисе;
в детском саду;
в гостинице;
в пансионате.

Совет: невзирая на то, что все подобные гарнитуры имеют внешнюю привлекательность и стиль, собираясь совершить покупку, покупатель должен обратить внимание на прочность механизма и принцип его действия. Чем сложнее конструкция, тем быстрее она может выйти из строя.

Это правило распространяется на любую мебель. Если приобретается кровать с лестницей на второй ярус, она должна иметь сертификат безопасности.

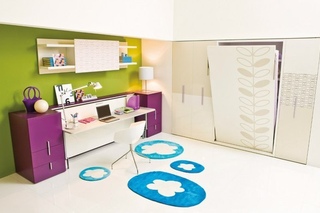

Модульный блок трансформер с рабочим местом и местом для отдыха, а также хранения вещей

Раскладное кресло и стол в одном предмете мебели

Многофункциональный шкаф-трансформер для малогабаритной квартиры

Столы-трансформеры и мебель в детскую

Конструкция столов-трансформеров не очень сложная. Основными элементами здесь выступают ножки и столешница. Все остальное (сегменты и ящики) идет опционально. Раскладной стол в нерабочем состоянии занимает минимум площади и не зависит от стен.

Самыми востребованными являются столы-трансформеры, которые не только способны принимать несколько размеров, но и могут регулироваться по высоте. То есть из большого обеденного стола можно сделать невысокий журнальный столик. Еще лучше приобрести обеденный гарнитур, в комплект которого входят раскладные стулья. Ожидая гостей, эти стулья можно разобрать, а все остальное время их можно хранить в сложенном виде на балконе или в кладовой.

Удобный журнальный столик-трансформер

Стол, трансформирующийся в мягкий небольшой диван

Оформляя интерьер детской комнаты, родители стремятся, чтобы как можно больше пространства оставалось для игр. Но ведь в комнате ребенка нужно поставить еще кровать и стол для занятий. В некоторых семьях детская предназначается сразу для двух, а иногда и для трех малышей.

Помочь в такой ситуации может только двухъярусная кровать.

Журнальный стол-трансформер в сложенном виде

Стол-трансформер в разложенном виде уже способен принять гостей

Если ребенок один, но детская комната маленькая, нужно приобретать комплексную мебель-трансформер. Шкафы, стол и кровать могут составлять единое целое. Цены на такие комплекты гораздо ниже, нежели пришлось бы приобретать все элементы по отдельности. В такой комнате ребенку будет просторно и комфортно.

Совет: трансформирующуюся мебель рекомендуется выдерживать в едином стиле с остальным интерьером.

Детская комната с кроватью-трансформером

Детская кровать-трансформер удобна в использовании и сэкономит ваши деньги и место в комнате

Кровать-трансформер

Больше всего площади в квартире приходится отводить для кровати. Несмотря на то, что ни один другой предмет мебели не занимает столько места, отказаться от кровати человек не может. Хорошо если квадратные метры позволяют приобрести широкое и удобное ложе.

Но и для владельцев малогабаритных квартир есть выход – кровать-трансформер.

Здесь тоже существует два варианта:

Прятать конструкцию к стене.
Преобразовывать ее в другую мебель.

Подъемная кровать – это самое простое и практичное решение. Она крепится при помощи подвижных шарниров к нижней части стены. Наличие специальных пружин в механизме облегчает подъем кровати, поэтому справиться с конструкцией по силам и подростку.

Обратную сторону такой кровати можно замаскировать под импровизированный комод или отделать ее в соответствии со стенами. Но существует более интересное решение – на днище кровати размещаются полки для хранения вещей с раздвигающимися дверцами.

Преимущество таких систем состоит в том, что постельное белье не нужно все время убирать поутру, а вечером стелить вновь. Его можно фиксировать специальными ремнями, в этом случае белье отправляется прямо внутрь шкафа. Кровати-трансформеры могут быть как двух-, так и односпальными.

Последние очень актуальны для проживания студентов в маленьких комнатах общежития.

Совет: при покупке такой конструкции особое внимание следует уделить основанию. Лучше всего остановить свой выбор на кровати, имеющей цельное основание или усиленное металлическим профилем. Кроме того, присутствие металлических ламелей усиливает ортопедический эффект матраса, что немаловажно для сохранения правильной осанки и крепкого здорового сна.

Кровать-трансформер, прячась в шкафу, экономит свободное пространство

Небольшая комната с корпусной встроенной мебелью-трансформером

Шкаф-кровать-трансформер в разложенном виде

Очень интересны те модели кроватей, которые трансформируются в мягкий уголок или рабочий стол. В отличие от раскладных диванов, эти кровати очень удобны, поскольку они имеют цельный матрас или максимум, состоящий из двух половинок. Однако такие кровати выпускают ограниченными тиражами, поэтому приобрести их довольно сложно.

Варианты трансформации кровати:

Модуль мягкой мебели, состоящий из небольших пуфиков

Мягкий модуль из пуфов в собранном виде представляет из себя уже готовое спальное место

Комод и рабочий стол в одном лице

Комод-стол, трансформированный в спальное место

Варианты мебели с трансформацией

Мебель-трансформер можно по праву причислить к настоящим шедеврам мебельной индустрии. Например, стол-трансформер с экраном «Бекант», протестированный для использования в офисах, обладает следующими характеристиками:

Высота столешницы (65-122 см) регулируется при помощи электромотора, благодаря чему работать можно и стоя, и сидя.
Размер 160×160 120 см.
Меламиновая поверхность прочна, проста в уходе и устойчива к различным загрязнениям.
Специальный экран защищает личное пространство, поглощает шум и способствует спокойной рабочей атмосфере. Не требует крепления к столешнице.
Широкая столешница позволяет удалять монитор компьютера на безопасное для глаз расстояние.
Экран можно использовать для записей или крепить на него кнопками листы.

Преимуществом кроватей-шкафов является возможность доукомплектовывать их другими элементами.

Компактный стол-трансформер от

Стильный шкаф-кровать от

Мебель-трансформер с ящиками для хранения вещей и спальным местом

Мебель-трансформер: как правильно выбрать

Чаще всего мебель-трансформер приобретают ввиду жизненной необходимости владельцы малогабаритных квартир. Прежде чем отправиться в салон мебели или заказать ее в интернет-магазине, потенциальный покупатель должен ответить самому себе на ряд вопросов:

Для чего нужна такая мебель?
Как часто она будет в эксплуатации?
Сколько средств владелец готов выделить на покупку?

Если мебель приобретается в детскую, она должна соответствовать возрасту ребенка. Конструкция, которой будут пользоваться постоянно, должна быть максимально простой, легкой и удобной. Ну и, конечно, нельзя скупиться, выбирая трансформируемую мебель, поскольку от надежности механизма и технологии сборки зависит длительность срока службы. Мебель должна радовать своей привлекательностью, поскольку приобретается она не на один год.

Односпальная кровать-трансформер, которая складывается в шкаф

Мебель-трансформер для малогабаритной квартиры в виде выдвижного обеденного стола и складных стульев

Выдвижная кровать, которая прячется в подиум сэкономит свободное пространство в малогабаритной квартире

Детская комната с кроватью-трансформером

Совет: подобные конструкции для малогабаритных квартир высвобождают площадь, но увеличить ее по факту они не могут, поэтому выбирать мебель-трансформер, нужно все-таки исходя из размеров жилья. Особенно это важно при приобретении больших конструкций, коими являются кровать-шкаф.

Например, кровать в разложенном виде не должна полностью блокировать входы, выходы и все остальное пространство. В противном случае мебель просто не сможет нормально функционировать и обеспечивать владельцев комфортом. Для того чтобы правильно спланировать интерьер своего жилища, лучше всего доверить эту работу профессионалам.

Мебель-трансформер для детской комнаты

Все родители знают, что самой функциональной комнатой в доме является детская, особенно если детей больше одного. Правильная организация пространства обеспечит ребенку комфортные условия для отдыха и игры. Как все обустроить, чтобы вписаться в квадратные метры и бюджет? Выбор мебели-трансформера одним махом решит обе задачи. Обстановка, “растущая” вместе с ребенком, что может быть лучше для родителей, которые в ближайшие 5-10 лет не планируют ремонт?!

04.02.2019

Виды

Современный рынок предлагает множество разновидностей трансформирующейся мебели, модели отличаются друг от друга габаритами, материалами, функциональностью, стоимостью и т.д. Кровать-стол, шкаф-кровать, стульчик-стол, двухъярусная кровать с ящиками, комодом или даже шкафом… И это далеко не весь список изделий-трансформеров, уместных в детской комнате. При выборе предметов мебели нужно учитывать возраст ребенка, его увлечения и стиль, в котором оформлена комната. Условно по возрасту будущего хозяина изделия можно разделить на 3 категории: малышам, школьникам, подросткам.

Малышам

Для новорожденных малышей можно приобрести кроватку-трансформер. Как правило, она оснащена пеленальным столиком, выдвижным ящиком и комодом. Мебель не отличается компактностью, зато с ее помощью можно выполнять ряд действий по уходу за ребеночком. Особенно удобны модели, которые по мере взросления чада можно трансформировать в детскую кровать со столом-партой. Цена кровати зависит от комплектации и материалов.

Школьникам

Трансформер для школьников должен соответствовать трем основным требованиям:

Основное спальное место.
Возможность “превращаться” в диван.
Наличие стола для комфортного выполнения домашнего задания.

В дополнение к кровати можно приобрести стул, регулируемый по высоте. Речь идет не об офисном кресле, а о деревянном стуле, высоту которого можно увеличивать/уменьшать по мере взросления ребенка.

Подросткам

Если комната принадлежит подростку, то обустраивать ее нужно в соответствии с его вкусами. В большинстве случаев приобретается большая кровать-трансформер, которая при необходимости становится широким диваном. Вот уже и зона для отдыха, приема гостей. Если комната маленькая, для экономии пространства можно разместить кресло-кровать.

КОМНАТА-ТРАНСФОРМЕР для ПОДРОСТКА — Программа «Фазенда»

Есть расхожее мнение, что детям угодить сложнее, чем взрослым. Но сегодня мы очень постараемся это сделать! Даниле Савченко 13 лет. Он отличник, занимается в художественной школе и уже знает, кем станет в будущем. Но, пока, как и любой мальчишка его возраста, Данила «болен» машинками, сноубордом, и квадроциклами. И именно эти его увлечения мы учли при проектировании интерьера его комнаты.

Это ответственное дело взяла на себя дизайнер Анна Владимирова. Увидев коллекцию шлемов Данилы, она предложила использовать их цвета в оформлении интерьера. А сам интерьер сделать современным и динамичным.

Начали мы с выноса старой мебели и удаления обоев со стен. Затем – грунтовка и шпаклевка. Одну из стен решили сделать объемной. Для этого на нее наклеили гипсовые три дэ панели с геометрическим рисунком разного размера. Такое оформление добавило комнате объема. Потолок в комнате был сделан с двумя уровнями. Мы решили этот недостаток превратить в достоинство. Для этого внутреннюю часть потолка выкрасили в черный цвет. В тот же цвет покрасили и две стены, а стену с три дэ панелями сделали насыщенного зеленого цвета как и шлем Данилы. Для отделки использовали американские краски.

А самую большую стену мы не стали красить, а оклеили ее обоями с изображением старой кирпичной кладки. Это придало интерьеру брутальности и характера. Сверху кирпичную стену отделали досками, выкрашенными в белый цвет. Их закрепили по диагонали, располагая на небольшом расстоянии друг от друга. Комната стала казаться больше за счет такой отделки.

Интерьер начинается с двери. Наша сделана из массива сосны. Сверху шпон файн-лайн и черное стекло триплекс. Файн-лайн — это новая технология получения шпона из мягких пород древесины. Его еще называют реконструированным. Этот шпон отличает ровность цвета и текстуры. Он имитирует ценные породы дерева, и стоит при этом в разы меньше. В целом черная глянцевая дверь подчеркнула современный и модный характер интерьера. В яркий и дерзкий интерьер мы решили внести элемент эко-стиля – древесные спилы. С одной стороны, они будут напоминать о близости к природе и дачной жизни хозяина комнаты. С другой — композиция из спилов на черной стене выглядит графично и стильно. Древесный рисунок придал интерьеру выразительности!

Другим оригинальным акцентом стали декоративные колонны, которые дизайнер интерьера Анна Владимирова собрала из обычных пластиковых мисок и резиновых салфеток. У окна мы сделали широкую столешницу, которая одновременно будет и подоконником. Столешницу выкрасили в насыщенный зеленый. Такими же сделали и полки слева от стола. На створках окна закрепили рулонные шторы с таким механизмом, который позволит проветривать комнату, не открывая штор. Ткань на шторах пропитана составом, который отталкивает пыль и не позволяет ткани выгорать.

Специально для проекта был сделан основательный и вместительный шкаф. Благодаря зеркальным фасадам он смотрится легко и зрительно увеличивает само пространство. Внутри — удобные полки и вешалка. Главный секрет тоже внутри! Это откидная кровать! Поскольку спальное место подростка исключительно функциональное, то мы решили не занимать им свободное место. С помощью надежного механизма легко и бесшумно из шкафа выдвигается удобная кровать. Матрас ортопедический, так что за здоровье позвоночника можно не переживать! Такая откидная кровать ничем не уступает обычной!

Для освещения комнаты подростка мы выбрали лампочки на шнурах. По форме и размеру они в точности повторяют знаменитые эдисоновские. Но, конечно, внутри вместо угольной нити — современные светодиоды! По яркости они равны обычным 60Вт лампочкам. Но потребление энергии в разы меньше, а срок службы в 20 раз больше! А на черном фоне потолка будут резко выделяться лампы дневного освещения. Своим расположением они напоминают изогнутую кривую. В сочетании с лампами на длинных шнурах дизайн освещения стал выглядеть очень концептуально! Появление ковра с графичным рисунком сразу «одомашнило» всю комнату! Его мягкий, дышащий ворс — из вискозы. Она не вызывает аллергии и, в отличие от синтетики, не электризуется. У рабочего стола появилась тумбочка для школьных принадлежностей и рабочее кресло с регулировкой высоты. У кирпичной стены мы поставили кресло-шар современного дизайна. В основе – сталь. А роскошный вид придает ему обивка из искусственной кожи с перекрестной строчкой. Это кресло-шар оснащено поворотным механизмом и легко вращается! Для комфортного отдыха подойдет и бескаркасная мебель, которая способна принимать форму тела. Легкое кресло-подушку без труда переставит даже маленький ребенок! А летом, которое уже не за горами, это яркое кресло-подушку из водонепроницаемой ткани можно смело поставить в саду!

На кресло-шар мы положили подушку с яркой зеброй в качестве дополнительного акцента. Кирпичную стену украсили коллекцией шлемов и сноубордом Данилы, у зеленой стены появился вместительный яркий сундук, рабочий стол дополнили современной настольной лампой с поворотными механизмами, оригинальным глобусом, на котором можно будет отмечать маршруты путешествий, модель корабля и оригинальный бинокль на треноге. Для мальчика все эти предметы очень нужны. На полочках у стола разместилась яркая стеклянная посуда и оригинальные предметы из керамики. В целом у нас получился очень яркий и динамичный интерьер, который поможет его хозяину и отдыхать, и мечтать, и учиться с удовольствием!

Детская мебель трансформер, основные характеристики и требования

Каждый родитель желает приобрести своим детям качественные и безопасные предметы интерьера. Однако нельзя забывать об экономии денежных средств. Прекрасным решением для каждого малыша считается детская мебель трансформер, которая может изменяться, что позволяет пользоваться ею на протяжении длительного времени, а при этом она всегда будет оставаться комфортной и приятной для применения ребенком по назначению. Она выпускается многочисленными производителями, поэтому может обладать разными размерами, параметрами, расцветками и иными особенностями.

Плюсы и минусы

Перед покупкой данной мебели следует определиться, какими особенностями она обладает. К ее неоспоримым достоинствам относится:

в разных моделях увеличивается значительно спальное место по сравнению со стандартными изделиями, причем нередко даже на 50 см, поэтому даже если ребенок значительно вытянется за несколько месяцев, не возникнет необходимость срочно приобретать ему новую мебель;
если выбирается кровать трансформер, то она непременно оснащается многочисленными дополнительными элементами, а именно комодом, пеленальным столиком или иными отсеками и приспособлениями, существенно повышающими ее функциональность и комфортность ее применения по прямому назначению;
допускается выбрать конструкции для детей, используемые сразу двумя малышами, что считается актуальным для семей, в которых растут близнецы;
если выбирается кроватка младенцу, то она может быть оснащена специальным маятником, являющимся особым механизмом, предназначенным для эффективного и легкого укачивания малышей;
некоторые модели вместо пеленального столика оснащаются специальными столешницами, позволяющими создавать дополнительный стол для хранения разных предметов, а это актуально, когда малыш является уже достаточно взрослым, поэтому пеленать его на столике становится просто невозможно;
стоимость разной мебели трансформер считается достаточно низкой, поэтому она доступна каждому покупателю;
изделия обладают высокой функциональностью, поэтому с их помощью могут выполняться разные действия, а это особенно актуально для кровати для подростка, оснащенной столом, рабочей зоной и зоной отдыха, так как на небольшом участке комнаты могут выполняться различные действия.

Мебель трансформер для детской комнаты имеет и определенные значимые минусы. К ним относится то, что в большинстве случаев изделия являются крупногабаритными, поэтому один предмет интерьера может занять половину небольшой детской комнаты. Также при покупке такого изделия для маленького ребенка, оно будет достаточно большим для него, поэтому он может чувствовать себя некомфортно до того момента, пока не вырастет и не будет с удобством располагаться на мебели. Несмотря на наличие многочисленных ящиков и отсеков, чаще всего данные элементы обладают небольшими размерами, поэтому расположить в них много крупногабаритных предметов не получится.

Если изделие обладает чрезвычайно низкой стоимостью, то можно с уверенностью говорить о его низком качестве, поэтому желательно ориентироваться на приобретение элементов, обладающих средней ценой. Хотя прослужить трансформер может достаточно долго, что считается его важным преимуществом, для ребенка это может выступать значительным недостатком, так как ему просто надоест за долгое время такая мебель.

Виды

Данные изделия выпускаются в многочисленных разновидностях. Они могут предназначаться для младенцев или школьников, а также можно подобрать конструкции для подростков. В процессе выбора любого предмета следует учитывать возраст ребенка, его предпочтения и стиль, в котором выполнена комната.

Малышам

При выборе трансформера для новорожденных детей выбор обычно падает на специальную кроватку, оснащенную пеленальным столиком и множеством других элементов. Она обычно обладает довольно значительными размерами, однако с ее помощью можно выполнять множество действий для ухода за ребенком. Стоимость такой кроватки полностью зависит от наличия многочисленных дополнительных элементов.

Чаще всего такая кровать трансформер оснащается предметами:

имеется возможность регулировать конструкции по высоте, поэтому ребенок в кровати располагается таким образом, чтобы его можно было легко доставать из нее, а также полностью отсутствовала вероятность его падения;
при трансформации имеется возможность применять кроватку в качестве довольно просторного и удобного манежа, что оптимально для уже немного подросшего малыша;
имеется чаще всего специальный откидной столик, фиксируется к боковой части конструкции;
популярными считаются модели, оснащенные специальной подвесной люлькой, существенно упрощающей процесс укачивания малыша;
обычно передний бортик является разборным;
при необходимости легко увеличивается длина кровати, поэтому она может использоваться ребенком на протяжении длительного времени.

Также для малышей может выбирать пеленальный стол трансформер, выступающий в будущем в качестве обычного шкафа для хранения вещей.

Школьникам

При выборе трансформеров для школьников учитывается, что мебель должна быть многофункциональной и удобной. Наиболее часто приобретается трансформер в детскую, выполняющий три важные функции:

выступает в качестве основного места для сна, поэтому является кроватью;
при необходимости трансформируется в диван, поэтому обеспечивает возможность легко отдохнуть и усадить несколько человек в комнате;
рядом пристроен стол, позволяющий эффективно и комфортно выполнять домашнее задание.

Такой трансформер считается наиболее востребованным для каждого школьника. Хотя он занимает много места, при его наличии не требуется приобретать множество дополнительных элементов.

Подросткам

В детскую комнату, принадлежащую подростку, следуют выбирать только те предметы интерьера, которые соответствуют вкусу непосредственного владельца, так как дети являются уже достаточно взрослыми, чтобы выбирать конструкции под свои запросы. Чаще всего выбирается кровать трансформер, которая может использоваться не только в качестве места для сна, но и может изменяться в комфортный и достаточно широкий диван. Нередко вместо дивана применяется кресло кровать, не занимающее много места и отличающееся высокой функциональностью.

При процессе выбора такой конструкции учитывается механизм трансформации, так как для некоторых подростков оптимален только аккордеон, а для других исключительно еврокнижка.

Также популярным считается шкаф кровать, так как он применяется как место для сна и хранения большого количества элементов, имеющихся в комнате. Нередко покупается кровать стол, применяемая дополнительно для выполнения домашних заданий или занятия разными видами хобби.

Какие механизмы надежней

Вся мебель трансформер оснащается разными механизмами, предназначенными для трансформации мебели из одного элемента в другой. В процессе выбора любого предмета следует оценивать надежность и прочность имеющихся элементов.

При выборе приходится сталкиваться с типами устройств:

разные вспомогательные рычаги или шарниры, прикрепляющиеся к основе из дерева или металла, причем именно от них зависит плавность и легкость трансформации, поэтому они обязаны быть прочными и надежными;
отдельные самостоятельные механизмы, выступающие не только средством для трансформации, но и являющиеся полноценным каркасом, а они должны быть наиболее прочными;
походная мебель обычно оснащается разными не слишком прочными и долговечными механизмами.

Если выбирается конструкция детям, причем планируется, что она будет использоваться на протяжении длительного времени, то желательно ориентировать на второй вариант.

На что обратить внимание при выборе

При поиске оптимальной мебели трансформер, которая будет применяться детьми, следует учитывать некоторые рекомендации специалистов:

контракция должна быть надежной и безопасной;
она должна хорошо вписываться в имеющийся интерьер;
обязана подходить под возраст непосредственного маленького владельца;
должна быть удобной и многофункциональной;
она обязана нравиться ребенку;
ее цена должна соответствовать качеству.

Таким образом, мебель трансформер является достаточно популярной. Она представлена в разных видах, а при этом имеется возможность выбрать оптимальный вариант детям разных возрастов. В процессе выбора следуют учитывать разные факторы, чтобы получить действительно качественные, легкие в использовании, недорогие и приятные ребенку предметы, используемые на протяжении длительного времени.

Видео

Фото

Лучшая мебель-трансформер для Вашего дома от ведущих фирм мира!

У нас Вы можете заказать мебель-трансформер для малогабаритных квартир!

Компания Stanley предлагает Вам ознакомиться с каталогами лучшей мебели, которая подойдет Вам и Вашим детям! У нас Вы найдете как мягкую мебель-трансформер маленьких размеров так и диваны для маленьких комнат. Большой выбор продукции, разнообразие цветов и материалов отделки поможет Вам выбрать подходящий элемент интерьера и создать уют и комфорт в Вашем доме!

В последнее время в России мебель-трансформер для малогабаритных квартир пользуется всё большей популярностью, в то время как в Европе этот вид фурнитуры уже долгие годы остается на вершине популярности. Это обусловлено сужением жилого пространства в самом сердце больших городов. Согласитесь, имея в распоряжении небольшую комнату, стоит задуматься о приобретении мебели-трансформера. Необычный дизайн и просчитанные технические решения позволяют назвать этот вид фурнитуры наиболее подходящем для современной жизни.

Мебель-трансформер для малогабаритных комнат в квартире

В современной архитектуре и планировке встречаются помещения различных размеров и планировки. Даже в самых роскошных пентхаусах создают небольшие и уютные комнаты. Разумеется, в обычных квартирах площади помещений еще скромнее. Поэтому вопрос о мягкой мебели-трансформере малых размеров для малогабаритных комнат набирает актуальность с каждым днем.

Мебель-трансформер для маленьких квартир и комнат от нашей компании обладает рядом неоспоримых преимуществ. Основными достоинствами данной мебели являются компактность, надежность, многофункциональность и модульная конструкция, что позволяет проводить быстрый и недорогой ремонт. У нас Вы сможете подобрать решение, которое подойдет именно Вам и для Вашего помещения! На нашем сайте вы найдете фото и видео о мебели-трансформере для маленьких квартир и комнат.

В наших мебельных салонах Вы получите консультации специалистов, увидеть вживую и опробовать модельный ряд, представленный у нас, подобрать уникальное цветовое решение и оформить заказ и доставку.

ремонт на канале ТНТ — INMYROOM

Серебряная свадьба – красивая дата, много значащий юбилей. Подарки и поздравления по такому поводу должны быть не менее выразительными. Именно так рассуждала наша заказчица Виктория, когда обратилась к нам за помощью.

Девушка решила подарить обновленную спальню родителям на их юбилей серебряной свадьбы, воплотив их заветные мечты и желания в одном дизайнерском проекте.

Пожелания заказчицы

Виктория хотела, чтобы комната стала праздничной и помпезной, но сохранила уют и тепло. Чтобы в проекте была своя изюминка, и самое главное, на 19 квадратных метрах площади должны были уместиться рабочая зона, столовая, гостиная и даже спальня.

Задача и решение

Задача не из легких, скажем честно. Но на фоне явных минусов – комната с неровными и низкими потолками, есть и неоспоримые плюсы – площадка для работы прямоугольной формы, с большим окном.

С цветовыми решениями нам помогла, как ни странно, московская погода. За окном серо и зябко, поэтому так хочется тепла и радостных красок.

Цвет

В комнате три основных цвета – кофе с молоком, коралловый и оливковый. Коралловый цвет нам поможет разделить помещение на две зоны, этот цвет будет поддержан текстилем. Цвет кофе с молоком появится на остальных стенах, а оливковой будет мягкая мебель.

«Чтобы смягчить такое яркое сочетание цветов, я решила разбавить его серебром, – рассказывает дизайнер и автор проекта Светлана Юркова. – Серебряные акценты будут присутствовать на корпусной мебели в виде патины».

Зонирование

Цветовое решение подчеркнет зонирование комнаты. Разделить же комнату на две зоны нам поможет нарядный комод. Такой модный европейский прием станет одной из изюминок нашего проекта.

Мебель и декор

В столовой зоне – стол и стулья, все для приема гостей. Роскошное зеркало на стене – специально для мамы. С двух сторон от окна встанут витрины для книг и декора. Предусмотрены и шкафы для хранения, они так удачно сочетаются с общей стилистикой комнаты.

Кстати, в нише этих самых шкафов дизайнер расположила уютный встроенный диванчик, такой маленький Сhillout и дополнительное место для размещения гостей.

Изюминка интерьера

Гостиная очень просто превращается в романтичную спальню с помощью мягкого дивана-трансформера. Дизайнер позаботилась, чтобы эта зона была максимально комфортна. Разноцветные подушки создадут уют и подарят настроение.

Свет

Благодаря большой люстре на потолке, двум прикроватным лампам и зеркальным витражам комната в темное время суток будет наполнена светом.

«Я довольна результатом, – признается дизайнер Светлана Юркова, – поставленные задачи выполнены.

Думаю, такой подарок обязательно порадует юбиляров и захлестнет их новой волной романтики и нежных чувств».

Подготовила А. Суражевская, дизайн-студия «Уютная квартира».

трансформаторных комнат | Statx

Трансформаторы подключают генераторы среднего напряжения к системе высокого напряжения. Силовые трансформаторы, заполненные минеральным маслом, подвержены риску возгорания, обычно вызываемого перегревом или коротким замыканием, отказами конструкций или оборудования в масляных резервуарах и ударами молнии. Пожары трансформеров случаются редко, но их воздействие велико. Когда трансформатор попадает в пожар, это может привести к полной потере. . Воздействие пожара на соседнее оборудование и конструкции можно уменьшить, и поэтому его необходимо учитывать.Многие из этих комнат были спроектированы для персонала и сегодня не обслуживаются. Как вы понимаете, пожар, если ему позволить распространиться, может нанести значительный ущерб и привести к длительному и внеплановому отключению.

Stat-X ^{^® Системы пожаротушения} — отличное решение для защиты трансформаторного помещения. Локализация огня в конкретном помещении помогает снизить риск для соседнего оборудования, снижает риск для персонала и ограничивает сопутствующий ущерб. Эта круглосуточная автоматическая система предназначена для обслуживаемых и необитаемых помещений.

Stat-X ^{^{^®}} Характеристики пожаротушения:

Эффективная эффективность агента
Высокоэффективная в зависимости от требуемой плотности
Компактный и модульный
Предлагает адаптируемую конструкцию, особенно когда пространство и вес имеют решающее значение
Простой и экономичный монтаж
Не требуются дорогостоящие и трудоемкие трубопроводы
Прочный
Идеально подходит для суровых условий и удаленных мест
Большой срок службы
Срок службы 10 (десять) лет
Практически не требует обслуживания
U. S. EPA SNAP внесен в список для обычно занятых и незанятых помещений
Экологичность
Нулевой потенциал глобального потепления и нулевой потенциал разрушения озонового слоя
Сделано в США

Предлагаемые линейки продуктов

Stat-X

^® Стационарная система: электрические блоки для обычных помещений

Предсказывает ли расстояние квартиры до встроенной комнаты-трансформера уровни воздействия магнитного поля?

Процедура выбора

Мы связались с тремя основными поставщиками электроэнергии в Нидерландах, которые предоставили нам базы данных о местонахождении и мощности трансформаторов.Из этих баз данных мы выбрали жилые дома, где трансформатор был встроен в здание и с разными уровнями мощности трансформатора, чтобы мы могли зафиксировать наиболее часто используемые уровни в нашем мониторинге.

Мы проинспектировали здания, чтобы оценить, есть ли какие-либо квартиры непосредственно наверху или рядом с комнатой трансформатора, и связались с жителями, если это так. Мы разослали потенциальным участникам письма с объявлением об измерениях и спросили, не хотели бы они также принять участие в 24-часовом личном измерении.В качестве стимула к участию участникам был выдан книжный ваучер (подарочная карта). Измерения проводились с мая по декабрь 2010 года в многоквартирных домах в четырех городах Нидерландов: Амстердаме, Девентере, Роттердаме и Утрехте (включая Билтховен).

Измерения

Мы использовали Emdex II, а также Emdex Lites (оба от Enertech Consultants, Кэмпбелл, Калифорния, США) для наших измерений плотности магнитного потока. Оба являются портативными устройствами, которые регистрируют плотность магнитного потока с интервалами от 3 до 4 с в диапазоне частот 40–800 Гц.Перед запуском проекта устройства Emdex были откалиброваны.

Мы использовали EMDEX II для точечных измерений в квартирах, где мы измеряли во всех комнатах квартир на высоте 0,5 м над уровнем пола, в центре комнат, а также в углах комнаты, на расстоянии 1,4 м от пола. углов, ¹⁴ в течение ∼1 мин. Дополнительно мы провели точечные измерения по центру кровати. Приборы были оставлены в том виде, в котором мы использовали их для измерений, то есть мы не включали и не выключали их.

Мы также провели 24-часовые измерения в спальне обитателей квартир: Emdex Lites разместили в незаметном месте как можно ближе к кровати, на высоте 0,5 м над землей на небольшом штативе. Если участники согласились, мы дополнительно провели 24-часовые личные измерения, в ходе которых мы попросили каждого участника носить EMDEX Lite и постоянно записывать свои действия в дневник, предназначенный для этой цели. Дневник использовался для выявления действий, которые выполнялись внутри или за пределами квартиры.Для индивидуальных измерений был привлечен только один человек на квартиру, а в случае нескольких спален мы провели 24-часовые измерения в главной спальне, которую использовал житель, несший Emdex Lite.

Магнитные поля в трансформаторной комнате оценивались с помощью EMDEX II на расстоянии 1 м от низковольтных шинных стоек на высоте 1 м над землей. Эти измерения были выполнены параллельно с измерениями нагрузки трансформатора, выполненными техником соответствующей электроэнергетической компании.Измерения нагрузки и магнитного поля в трансформаторной комнате были начаты перед любыми другими измерениями в квартирах соответствующего дома и закончились в последнюю очередь. Все измерения проводились в рабочие дни в течение 2010 года.

Априорная классификация подверженности

Квартиры были классифицированы как потенциально «сильно подверженные», если они были расположены непосредственно наверху или рядом с комнатой трансформатора, то есть, если в квартире использовалось одно и то же. стена или пол с трансформаторной комнатой.Квартиры с потенциально «средней» выставкой располагались непосредственно над квартирами с «высокой» экспозицией или квартирами, которые имели общий угол или край с комнатой-трансформером. Все остальные квартиры, расположенные дальше от трансформаторной, были классифицированы как потенциально «малоизолированные». Если квартиры занимали более одного этажа, они относились к соответствующей группе в зависимости от расположения главной спальни. Всего это произошло в семи случаях. Из четырех квартир с комнатами категории средней и низкой экспозиции, две были сгруппированы как со средней и низкой экспозицией.Две квартиры с комнатами высокой и средней категории, а также одна квартира с комнатами всех трех категорий экспозиции были сгруппированы как высокоэкспонированные. Для анализа чувствительности мы дополнительно отнесли эти семь случаев к соответствующей другой категории воздействия, к которой они могли быть отнесены, при этом одна квартира со всеми тремя категориями воздействия была обозначена как средняя степень воздействия.

Управление данными и статистический анализ

Дневниковая информация о деятельности была отнесена к измерениям, основанным на информации о времени.Один участник с личными измерениями не заполнил дневник активности. Из других участников 6% действий 8 человек, что соответствует 2% всех действий лиц с информацией дневника активности, либо отсутствовали, либо не могли быть четко разделены по принадлежности внутри или снаружи, и были признаны пропавшими без вести.

Данные личных измерений, измерений магнитного поля в спальне за 24 часа и в трансформаторной комнате были загружены в программное обеспечение Emcalc. Мы рассчитали средние (среднее арифметическое) магнитные поля точечных измерений, выполненных в квартирах, без измерения на кровати, а также личных измерений и измерений в спальне за 24 часа.Затем мы сравнили воздействия, встречающиеся в квартирах, по нашим категориям воздействия и проверили различия с помощью тестов Краскела – Уоллиса.

Мы рассчитали коэффициенты ранговой корреляции Спирмена, чтобы оценить взаимосвязь между общим личным воздействием, личным воздействием в помещении и на открытом воздухе, а также с 24-часовым измерением в спальне и с точечными измерениями. Мы применили линейную смешанную модель, в которую мы включили строительство как случайную точку пересечения, чтобы количественно оценить изменчивость точечных измерений, которая может быть объяснена нашей классификацией воздействия.Для этого было выполнено логарифмическое преобразование средних уровней магнитного поля. Поскольку напряженность магнитных полей увеличивается с использованием тока и уменьшается по мере удаления от источника, мы также оценили влияние среднего тока (непрерывный, 130–440 Ампер), используемого трансформатором в течение периода измерения, на емкость трансформатора. трансформатор (250–400 против 630–1260 кВА) и количество комнат в квартире (2 или 3 против 4–6) в качестве прокси для размера квартиры.Учитывая небольшое количество наблюдений, модели были приспособлены к одной переменной за раз.

Мы рассчитали чувствительность и специфичность бинарной классификации воздействия, как это было ранее выполнено другими. ^{8, 9} Мы применили пороговые значения 0,2 и 0,4 мк T для измерений и рассчитали чувствительность и специфичность «высокой» классификации воздействия по сравнению с «средней» или «низкой». Все данные были проанализированы с помощью Stata (версия 10; StataCorp, College Station, TX, USA).

Размеры электрических помещений ~ Электрические ноу-хау

На начальных этапах проектирования запрашиваются приблизительные размеры помещения для электрических сетей. Здесь мы узнаем, как оценить размеры следующих электрических помещений:

Зал заседаний электрощита,
Трансформаторная,
Генераторная.

1- Кабинет электрощита

После того, как будет использоваться этап оценки электрических нагрузок и определения начального количества электрических панелей, размеры комнаты электрического щита будут оцениваться с помощью следующих шагов:
Шаг №1:

Размеры электрощитов оценены либо по предыдущим проектам, либо по каталогам производителей.

, чтобы узнать больше: ABB Низковольтные бытовые блоки и распределительные щиты

Шаг № 2:

После определения количества электрических щитов и их примерных размеров следует принять во внимание рабочее пространство.

Согласно NEC Cod минимальная глубина рабочего пространства составляет:

По-простому:

Размеры трансформаторной комнаты зависят от:

1- Страна проекта и технические характеристики установки согласно электроэнергетической компании. Размеры помещения должны быть предварительно согласованы с электрической компанией .

2 — Есть ли в трансформаторной комнате панели низкого или среднего напряжения?

** Если в комнате только один трансформатор, мы можем выбрать размер комнаты в соответствии с каталогом производителя, например:

по каталогу DRY — Трансформаторы «Elsewedy Egypt»

Вариант №1: Для ПС «1 трансформатор»

Вариант №2: Для внутренней подстанции «1 трансформатор с распределительным устройством ВН»

Вариант №3: Для внутренней подстанции «2 или 3 трансформатора»

Размеры генераторной можно узнать проще в каталогах производителей, например:

, используя каталог Cummins:

чтобы узнать больше:

Источники:

Журнал IAEI
NEC
Эргон энергия

Об авторе:

Англ.Эман Мохамед

https://www.linkedin.com/in/eman-mohamed-0459774a/

Консультации — Инженер по подбору | Как спроектировать трансформаторы, распределительное устройство и ИБП

Цели обучения

Осознайте многопрофильную координацию проектирования.
Поймите, что решения по электрическому проектированию могут инициировать требование строительных норм и правил для других дисциплин.
Расскажите о размерах электрического оборудования и требованиях к пространству вокруг него.

Инженеры-электрики должны быть вовлечены в программирование здания на раннем этапе, чтобы удовлетворить потребности жильцов и понять ограничения стоимости строительства. Существуют многогранные вопросы междисциплинарной координации, которые необходимо учитывать на ранних этапах планирования.

Хотя архитектор обычно руководит разработкой проекта нового здания, инженеры-электрики и инженеры-механики должны предоставить архитектору предварительные данные о программировании объекта, чтобы гарантировать, что электрические и механические пространства не только имеют достаточный размер для размещения электрических и механических оборудования, но также следует учитывать некоторые положения кодекса, относящиеся к крупному электрическому оборудованию.

Согласование проекта с архитектором

Дизайн любого здания требует тесной координации между всеми дисциплинами; Пространство электрического оборудования должно играть важную роль в этом дизайне. Все здания, особенно с большими электрическими нагрузками и спросом, требуют хорошо продуманных потребностей в пространстве, которые часто можно упустить из виду на ранней стадии проектирования, что приводит к неадекватному распределению пространства для электрического оборудования и оборудования других профессий.

На начальном этапе проектирования архитектор будет уравновешивать многие определяемые владельцем требования к пространственным потребностям — или программированию пространств — критически важным пространственным функциям и смежности, строительным нормам безопасности и нормам безопасности, достаточному пространству и доступу к оборудованию, а также долгосрочным операциям на объекте. .В то время как архитектор разрабатывает план здания, проектировщики электрических и механических систем работают над выбором, подходом и оценкой своих систем и оборудования.

Эта ранняя фаза является сложной и критически важной для развития объекта, отвечающего бюджету владельцев и функциональным требованиям. На этом этапе проектирования привлечение клиента к выбору электрического оборудования и получение согласия клиента на тип оборудования, которое будет использоваться, поможет ускорить программирование объекта и согласование с архитектором.

Рис. 1: На этом рисунке показано, как однолинейная электрическая схема преобразуется в потребности в пространстве для оборудования, его расположение и взаимосвязь. Предоставлено: CDM Smith

Архитектору потребуется вводная информация из других дисциплин, включая схему оборудования для электрического помещения, тип оборудования, зазоры для оборудования, требования к доступу к оборудованию и другую информацию. Факторы, которые обычно необходимо согласовывать между дисциплинами проектирования, включают несколько пунктов.

Расположение номера:

Расположение электротехнической комнаты в пределах общей площади здания и других важных прилегающих помещений; примите во внимание вертикальные и горизонтальные кабелепроводы внутри и из электрических помещений.
Количество помещений, необходимых для электрооборудования, и близость электрических помещений друг к другу.
Электроснабжение от электросети и связь с выключателем, трансформаторами и, возможно, генераторами, предоставляемыми коммунальными предприятиями.

Планировка, площадь и доступ:

Схема оборудования электрощитовой, включая размер оборудования, конфигурацию, ширину и глубину доступа.
Обеспечьте достаточную ширину прохода для установки и замены электрического оборудования.
Системы отопления, вентиляции и кондиционирования воздуха, вытяжные и / или охлаждающие жидкости, включая воздуховоды, заслонки и жалюзи.
Электропроводка и проводка от оборудования и между ним для снижения затрат на электромонтаж.

Ширина выхода и количество выходов:

Огнестойкие стены и строительные материалы:

Огнестойкость и требования к разделению согласно строительным нормам.
Стеновые материалы, гипсокартон или бетонный блок.
Возможность крепления к стене больших электрических панелей или опоры оборудования с пола.

Кодекс уровня планирования, связанный с определенным крупным электрическим оборудованием, будет определять некоторые решения по планированию при программировании объекта. Ниже мы обсудим различные требования к коду, которые необходимо учитывать при применении вышеуказанных факторов во время программирования объекта.

Подбор электрооборудования

На этапах концептуального и предварительного проектирования проекта, когда разрабатывается программирование объекта, очень важно, чтобы инженер-электрик определил тип электрического оборудования, которое будет указано для проекта.Трансформаторы, распределительные устройства и источники бесперебойного питания обычно представляют собой три основных элемента электрического оборудования, которые определяют размер, расположение и смежность электрических пространств, которые необходимо учитывать при программировании.

Однако иногда инженеры-электрики упускают из виду уникальные положения электрического кодекса, применимые к конкретным конфигурациям, в которых могут быть указаны эти элементы оборудования. Каждый из этих элементов оборудования доступен в различных вариациях и номиналах, которые могут определять размер и конфигурацию объекта, материалы конструкции, требования к разделению и методы противопожарной защиты.

Поскольку обычно эти конкретные положения определяет NEC, необходимо, чтобы инженер-электрик работал в тесном сотрудничестве с архитектором и инженером-строителем, чтобы обеспечить понимание требований, предъявляемых к электрическим кодам, и их включение в архитектурные и механические проекты.

Рис. 2: Здесь показана трехмерная модель трансформаторной и распределительной. Предоставлено: CDM Smith

На концептуальной стадии проекта инженеру-электрику важно разработать предварительную однолинейную схему, изображающую предполагаемое электрическое распределительное оборудование, необходимое для питания нагрузок объекта, с указанием типа оборудования, которое будет определено, и их соответствующих номиналов.Номинальные характеристики оборудования и количество нагрузок, обеспечиваемых оборудованием, будут иметь прямое влияние на его физические размеры.

Кроме того, указанный тип трансформатора, распределительного устройства или ИБП также повлияет на физические размеры и рабочее пространство, необходимое вокруг оборудования, как того требует NEC. Однолинейной схемой следует поделиться с архитектором с объяснением от инженера-электрика с описанием типов большого оборудования, необходимого пространства и способов соединения оборудования между собой.Координация между двумя разработчиками обеспечит понимание на высоком уровне и снизит вероятность занижения необходимого пространства для удовлетворения требований кода и эксплуатации.

Существует несколько требований, основанных на коде, которые могут повлиять на размер, компоновку и методы строительства, необходимые для размещения трансформаторов, распределительного устройства и оборудования ИБП.

Трансформаторы

Система распределения электроэнергии предприятия обычно включает в себя несколько трансформаторов для понижения напряжения сети до более полезных уровней.Главный трансформатор (трансформаторы) внутри объекта может понижать первичное напряжение электросети с 23 киловольт до 4160 вольт для питания большого механического оборудования, такого как чиллеры и большие вентиляторы.

Второй уровень трансформаторов может снова пошагово понижать напряжение с 4160 вольт до 480 вольт для питания механических нагрузок промежуточных размеров, а третий — шагать с 480 вольт до 208/120 вольт для обеспечения питания для использования оборудования. Эти трансформаторы бывают самых разных типов и размеров.Таким образом, каждый имеет очень конкретные положения кодекса, которые могут повлиять на строительные материалы и требования к пространству. Часть II статьи 450 NEC определяет эти «Особые положения, применимые к различным типам трансформаторов». Мы обсудим каждый тип (сухой и жидкий) и то, как они могут повлиять на размер здания и огнестойкость комнат.

Разделы

NEC с 450.21 (A) по (C) определяют положения, применимые к сухим трансформаторам, устанавливаемым внутри помещений. Применяемые положения определяют характеристики трансформатора в киловольт-амперах, номинальное напряжение, класс изоляции и конструкция.В таблице 1 приведены некоторые положения кодекса, определяющие требования к пространству и огнестойкость.

Таблица 1: Некоторые положения NFPA 70: Национальный электротехнический кодекс определяют требования к пространству и огнестойкость. Характеристики трансформатора в киловольт-амперах, номинальное напряжение, класс изоляции и конструкция определяют, какие положения норм применяются. Предоставлено: CDM Smith

Хотя трансформаторы сухого типа являются наиболее распространенным типом трансформаторов, устанавливаемых внутри помещений, могут быть случаи, когда трансформатор с жидкой изоляцией устанавливается внутри здания или на крыше. К этим типам трансформаторов предъявляются гораздо более строгие нормативные требования, чем к сухим трансформаторам.

Разделы с 450.23 по 450.27 NEC рассматривают требования кодекса для различных типов трансформаторов с жидкой изоляцией. За исключением негорючих трансформаторов с жидкой изоляцией и трансформаторов с аскарельной изоляцией на номинальное напряжение 35 кВ и менее, кодекс обычно требует, чтобы трансформаторы с жидкой изоляцией были установлены в трансформаторном хранилище в соответствии со статьей 450 Часть III NEC «Трансформаторные хранилища».”

Даже если негорючий трансформатор с жидкой изоляцией не требуется устанавливать в хранилище, все равно требуется наличие жидкости для удержания и сброса давления, по которому газы отводятся в экологически безопасную зону. Ниже приводится краткое изложение некоторых положений кодекса для трансформаторных хранилищ:

Хранилище должно располагаться с доступом наружного вентиляционного воздуха.
Стены, крыша и пол должны быть сооружены для:
- Структурная целостность.
- Минимальный рейтинг огнестойкости — три часа (за исключением одночасового рейтинга, если он защищен автоматической системой противопожарной защиты).
- Приводы разрешенных типов строительных материалов.
Требования к конструкции дверного проема включают:
- Тип дверной конструкции и ее огнестойкость.
- Конструкция порога должна содержать утечку трансформаторного изоляционного масла.
- Двери для персонала должны открываться в направлении выхода и быть оборудованы перечисленными средствами пожарного выхода.
- Запирающее оборудование, необходимое для предотвращения несанкционированного доступа.
Вентиляционные отверстия хранилища в отношении:
- Местоположение от других строительных элементов и горючих материалов.
- Расположение отверстия для обеспечения достаточной естественной вентиляции.
- Размер вентиляционных отверстий.
- Покрытия вентиляционных отверстий.
- Противопожарные заслонки, реагирующие на пожар в хранилище.
- Воздуховоды вентиляционные огнестойкие.
- Воздуховоды для оборудования HVAC и связанные с ними трубопроводы.

Для инженера-электрика вместе с архитектором и инженерами по строительной, механической и противопожарной защите важно оценить требования норм, основанные на конкретном (-ых) трансформаторе (-ах).

Распределительное устройство

Как и трансформаторы, распределительные устройства и распределительные щиты бывают разных конфигураций и номиналов. Особые положения, применимые к разным типам распределительных устройств, оказывают значительное влияние на размер электрического пространства и материалы конструкции.В статье 408 NEC рассматриваются особые положения по установке распределительного устройства.

Раздел 408.18 (A) предусматривает, что для распределительного устройства, отличного от полностью закрытого, должно быть предусмотрено пространство не менее 3 футов между верхом распределительного устройства и любым горючим потолком, если между распределительным щитом и потолком не предусмотрен негорючий экран. Это может повлиять на высоту здания и типы строительных материалов, которые необходимо указать.
Раздел 408.18 (B) рассматриваются более широкие требования к свободному пространству вокруг распределительного устройства в соответствии с положениями Раздела 110 NEC.26. В разделе 110.26 рассматриваются зазоры, необходимые для оборудования, работающего при номинальном напряжении 1000 вольт или менее, относительно земли. Если рассматривается оборудование среднего напряжения, работающее с номинальным напряжением более 1000 вольт относительно земли, применяются разделы 110.32–110.34.
Общие правила раздела 110.26 (A) (3) касаются требований к минимальной высоте рабочего пространства около электрического оборудования, которое требует, чтобы высота рабочего пространства простиралась от уровня, пола и т. Д. До высоты 6 ½ футов. или высоте оборудования, в зависимости от того, что больше.
Для распределительного устройства, работающего при номинальном напряжении 1000 В или меньше, раздел 110. 26 (A) требует, чтобы глубина рабочего пространства в направлении токоведущих частей была не меньше, чем указано в таблице 110.26 (A) (1) NEC.
Для распределительного устройства, работающего при номинальном напряжении выше 1000 вольт, согласно разделу 110.34 (A) требуется, чтобы глубина рабочего пространства в направлении токоведущих частей была не меньше, чем указано в таблице 110.34 (A) NEC.

Существуют значительные различия в требованиях к расстоянию для свободного рабочего пространства в зависимости от номинального напряжения относительно земли и условий установки, которые напрямую влияют на размер электрического пространства.На рисунке 3 показано сравнение распределительных устройств среднего напряжения и распределительных устройств / распределительных устройств низкого напряжения, которое демонстрирует, что оборудование среднего напряжения значительно больше, а тип указанного низковольтного оборудования также значительно различается по размеру.

Рисунок 3: На нем изображено распределительное устройство среднего напряжения, которое демонстрирует, насколько крупное оборудование среднего напряжения по сравнению с оборудованием низкого напряжения. Предоставлено: CDM Smith

Дополнительные положения электротехнического кодекса, которые повлияют на требования к электрическому пространству и ограничения, налагаемые на установку оборудования другими предприятиями:

Пункты 110.26 (C) и 110.33: Соблюдайте минимальные требования к входу в рабочее пространство и выходу из него для электрического оборудования, работающего при номинальном напряжении 1000 вольт или ниже и выше 1000 вольт соответственно.
Раздел 110.26 (E): Выделенное пространство для оборудования на высоте 6 футов над электрооборудованием не должно иметь оборудования, постороннего для электрической установки, и не должно устанавливаться выше выделенного пространства, которое может повредить оборудование из-за конденсации, утечек. , так далее.

Для распределительных устройств среднего напряжения обычно используются станционные батареи, обеспечивающие питание для управления электрическими выключателями. Эти аккумуляторные системы обычно состоят из зарядного устройства, распределительного оборудования постоянного тока и нескольких последовательно соединенных аккумуляторных ячеек, которые образуют аккумуляторную систему, рассчитанную на 125 или 48 вольт постоянного тока.

В дополнение к пространственным требованиям, связанным с распределительным устройством, группа разработчиков также должна обратить внимание на требования кодов, связанных с установкой батарей в соответствии со статьей 480 NEC «Аккумуляторные батареи», а также на соответствующие нормативы и требования в отношении типа аккумуляторов Системы ИБП.

Источник бесперебойного питания

ИБП

для использования в аварийных системах, как определено в статье 700 NEC, обычно состоят из инвертора с аккумуляторной батареей. Как и в случае с трансформаторами и распределительным устройством, эти системы имеют особые положения, применимые к выбранному типу системы. Когда эти системы используются в качестве систем безопасности жизнедеятельности, они должны располагаться в двухчасовом противопожарном помещении или в помещениях, полностью защищенных утвержденными автоматическими системами пожаротушения в соответствии с разделом 700 NEC.12 (В).

Для систем ИБП аккумуляторного типа, статья 480 NEC будет основным правилом, применимым к установке батарей. Тем не менее, информационная записка в соответствии с разделом 480.1 NEC ссылается на несколько рекомендуемых IEEE методов и стандартов UL, касающихся определения размеров и установки различных типов батарей, с которыми проектировщики объекта должны ознакомиться. Кроме того, установка батареи должна соответствовать главе 52 («Системы накопления энергии») NFPA 1: Правила пожарной безопасности. Существуют различные требования к расположению, вентиляции, типу батареи, способам выхода, классу огнестойкости и т. Д.

Аварийные / резервные генераторы

Хотя системы аварийного резервирования на базе генераторов выходят за рамки данной статьи, читателям необходимо понимать стандарты, связанные с установкой и эксплуатацией этих систем, поскольку они существенно влияют на программирование объекта.

Для систем аварийного резервирования на базе генератора, установленных в помещении, группе разработчиков необходимо учитывать приточный воздух для горения, системы вентиляции для отвода тепла, рассеиваемого генератором, установку выхлопной системы и требования к хранению топлива для топлива на месте. Применяя эти факторы, команда разработчиков должна учитывать дополнительные стандарты, которые будут влиять на проектные решения. Например, NFPA 110: Стандарт для систем аварийного и резервного питания содержит требования к характеристикам аварийного источника питания и экологические соображения.

NFPA 37: Стандарт на установку и использование стационарных двигателей внутреннего сгорания и газовых турбин устанавливает критерии минимизации пожарной опасности, связанной с установкой и эксплуатацией стационарных двигателей внутреннего сгорания и газовых турбин.Как и NEC, эти стандарты устанавливают зазоры вокруг оборудования, конструкционные материалы и меры противопожарной защиты, которые необходимо применять.

Рис. 4. Система бесперебойного питания от аккумуляторной батареи сконфигурирована в стоечном хранилище с соответствующей скоростью вентиляции помещения в соответствии с нормами. Предоставлено: CDM Smith

Координация усилий

Многочисленные нормативные документы и конструктивные особенности, которые следует оценивать на ранней стадии проектирования для крупного электрического оборудования, включая трансформаторы, распределительные устройства и ИБП, можно резюмировать следующим образом:

Архитектор концентрируется на строительной программе и планировке всего здания, и ему нужна помощь в понимании требований к электрическому помещению.
Инженер-электрик должен объяснить архитектору однолинейную электрическую схему, чтобы они могли понять взаимосвязь большого оборудования друг с другом, площадкой и электрической комнатой.
Инженер-электрик должен предоставить простые схемы электрического помещения с основным оборудованием, зазорами и необходимыми пространствами с учетом требований HVAC и вытяжки.
Архитектор и инженер-строитель должны убедиться, что стены и полы здания соответствуют требованиям пожарной безопасности и могут выдерживать структурные нагрузки оборудования, включая сейсмические опоры.
Инженер-электрик должен быть готов детально изучить различные требования кодекса и сообщить свои выводы архитектору и руководителям механики.

Консультации — Специалист по спецификациям | Ответы на ваши вопросы: Электросистемы: Проектирование электрических помещений

Марио Веккьярелло, CDM Smith; Рич Ведвик, IMEG Corp. 22 ноября 2017 г.

Распределительным щитам, распределительным устройствам, трансформаторам, генераторам и ИБП требуется место для установки, обслуживания, отвода тепла и возможного расширения в будущем. Также необходимо учитывать проводку, шинопроводы и кабельные каналы, по которым распределяется электроэнергия — сейчас и в будущем. Документация и мониторинг оборудования электрической системы и того, как оно подключается к остальной части объекта, должны тщательно вестись.

Вопросы, не рассмотренные во время веб-трансляции «Электрические системы: проектирование электрических комнат» в четверг 16 ноября 2017 г.

Выступающие:

Марио Веккьярелло, ЧП, CEM, GBE, старший вице-президент, CDM Smith, Бостон
Рич Ведвик, ЧП, старший инженер-электрик и инженер по акустике, IMEG Corp., Рок-Айленд, штат Иллинойс,

Вопрос: Какой именно раздел кодов определяет требования к освещению от батарей в электрическом помещении? Применяется ли это правило только к главному электрическому помещению?

Рич Ведвик: Не все электрические помещения должны иметь аварийное освещение от батарей. Стандарт NFPA 110 7.3 определяет требования к расположению аварийного источника питания (EPS) Уровня 1 и Уровня 2 (это отражено в NFPA 70: Национальный электрический кодекс (NEC) 517. 33 (E). электрические помещения, помещения с оборудованием системы аварийного электроснабжения (EPSS) и электрические помещения без аварийного питания.

Вопрос: Какие минимальные размеры необходимы электрическому помещению для правильной вентиляции?

Марио Веккьярелло: Размер (и планировка) комнаты не является обязательным и зависит от оборудования, установленного в комнате, имеющейся компоновки и типа (ов) вентиляции. Однако при проектировании помещения и вентиляции следует учитывать оборудование, которое выделяет больше тепла, чем другие.

Вопрос: В жилом многоэтажном доме: Каково максимальное расстояние от крана для расположения переключателя пожарного насоса? Требуется ли его размещение в выделенном месте в электрическом помещении?

Ведвик: NEC 695, ссылки на NEC 230.82 для требований к сервисному крану. В NEC 695 содержатся требования к пожарным насосам и требования к номинальной продолжительности работы в течение 2 часов. Прокладка 2-х часовых проводов с огнестойкостью в здании является дорогостоящей, что способствует некоторой координации с расположением источников питания и оборудования. Также обратите внимание на требование 695.3 (A) (1), чтобы отвод пожарного насоса находился в отдельной вертикальной секции, а также был физически отделен от источника электроэнергии; это требование увеличивает размер редуктора и, следовательно, электрическую комнату. Издание 2015 г. Международных строительных норм и правил (IBC) 403.3.4 определяет требования к пожарным насосам.

Вопрос: Каковы требования к освещению в электрических помещениях?

Vecchiarello: См. Раздел 110.26 (D) NEC для нормального освещения и другие разделы NEC и NFPA 101: Правила безопасности жизнедеятельности для требований к аварийному выходу освещения.

Вопрос: Что касается платформы для платформы с распределительным устройством 6,9 кВ, она устанавливается на опоре ISO, где расстояние не будет соответствовать требованиям NEC по расстоянию / рабочему пространству.Могу ли я добавить откидную конструкцию, чтобы добраться до необходимых 5 или 6 футов?

Vedvik: Одной из проблем этого метода является обеспечение защиты от падения с откидной платформы. Я видел эти платформы раньше, но они обычно не имеют защиты от падения. Зазоры NEC 110.26 относятся к физическим поверхностям, а не конкретно к рабочему пространству для оборудования. Если добавляется откидная конструкция, защита от падения должна соответствовать рабочим зазорам в NEC 110.26. NEC 408.18 ссылки 110.26 для зазоров вокруг распределительного устройства.

Вопрос: Каковы требуемые комнатные условия для того, чтобы маслонаполненный трансформатор находился в комнате (например, внутренняя подстанция)?

Vedvik: Требования к конструкции хранилища см. В NEC 450.26.

Вопрос: Как вы оцениваете тепловыделение оборудования?

Веккьярелло: Рассчитайте общее тепловыделение для всех частей оборудования, таких как выключатели, стартеры, частотно-регулируемые приводы, трансформаторы, батареи, зарядные устройства и т. Д.(следует ознакомиться с информационными листами на все это оборудование).

Для двустороннего оборудования мы обычно учитываем только один трансформатор на блочной подстанции, работающий при номинальной нагрузке, а другой — на холостом ходу. Следовательно, мы должны включить общие потери для одного трансформатора, которые включают активные потери при полной нагрузке и потери холостого хода, а также потери холостого хода для другого трансформатора.

Вопрос: Вы сказали, что NFPA не разрешает автоматическое включение резерва (АВР) и панели в помещении источника бесперебойного питания (ИБП).Вы имели в виду в генераторной?

Vedvik: NFPA 110.7.2 разрешает размещение оборудования EPSS в помещении EPS. Спасибо, что помогли прояснить это.

Вопрос: Кажется, что NFPA 70E влияет на зазоры больше, чем другие коды. Комментарии?

Vedvik: NFPA 70E выпуска 2015 года содержит только пять экземпляров слова «допуск». NFPA 70E определяет требования к выполнению работ, в то время как NFPA 70 определяет требования к оборудованию и помещениям, содержащим оборудование.Таблицы 130.4 (D) (a) и (b) NFPA 70E определяют границы подхода к токоведущим проводам для персонала. Эти требования не изменяют расстояния в NFPA 70 110. 26 и 110.34 для зазоров вокруг электрического оборудования. NFPA 70E Приложение C.2.1 ссылается на NEC 110.26 и 110.34 для рабочих мест.

Вопрос: Что вы видели не так в электрических помещениях?

Веккьярелло: несколько вещей, в том числе:

· Объем закупленного оборудования больше, чем ожидалось.

· Системы, посторонние для электроустановки, вторгаются в выделенное пространство для оборудования и рабочее пространство.

· Утечка воды из электрооборудования.

Вопрос: Как лучше всего обеспечить вертикальное разделение между безопасностью для жизни / критической / нормальной мощностью?

Ведвик: Мой предпочтительный метод — это отдельные вертикальные секции распределительного устройства или конструкции распределительного щита. Это позволяет использовать общую горизонтальную шину для обеспечения целостности ответвлений и выбора стандартного оборудования. Я выделяю отдельные вертикальные секции на однолинейной схеме, а также показываю отдельные секции на плане этажа, чтобы согласовать их с размером комнаты. Я также использовал кожух отвода, сделанный из конструкции распределительного щита и шины, чтобы обеспечить отводы проводов (90 ° C) для отдельного питания распределительной панели, но только тогда, когда глубина оборудования имеет значение.

Вопрос: Считается ли гипсокартон горючим?

Vecchiarello: Согласно NEC NFPA 70, раздел 314.20, гипс считается негорючим для установки заподлицо с приборной коробкой. Для трансформаторов см. Информационное примечание к разделу 450.21 (B), в котором содержится ссылка на ANSI / ASTM E119-15.

Вопрос: Есть ли U.S. Требования LEED Совета по экологическому строительству для зданий с рейтингом LEED?

Vedvik: LEED имеет точки для измерения, а измерительные секции увеличивают размер оборудования, так как расположение трансформаторов тока (ТТ) увеличивает физический размер распределительного оборудования.

Вопрос: Допускается ли установка масляных трансформаторов в зданиях с рейтингом LEED Совета по экологическому строительству США?

Веккьярелло: Дизайнер должен проверить текущую версию LEED, применяемую к проекту. В настоящее время LEED не предъявляет каких-либо предварительных требований к электрическим трансформаторам.

Вопрос: Есть ли снижение требований к КРУЭ?

Vecchiarello: Если вы спрашиваете о рабочих зазорах, в NEC нет исключений для ГИС, которые позволяют уменьшить рабочие зазоры. Однако КРУЭ обычно занимают меньше места, чем КРУЭ с воздушной изоляцией.

Вопрос: Какие эмпирические правила можно использовать для определения, когда распределительное устройство должно быть в середине комнаты, а не вдоль стены, как вы показали в своих примерах?

Ведвик: Примеры определяют согласование с конструкцией опор и балок, что может потребовать отвода оборудования от стены при подаче снизу.Эту координацию лучше всего выполнять на ранней стадии проектирования, чтобы заранее определить местоположение электрического помещения и любые структурные воздействия. Некоторые типы распределительных устройств требуют доступа спереди и сзади. Когда требуется доступ с тыльной стороны, распределительное устройство должно быть в центре помещения, а требования NEC 110. 26 и 110.34 применяются как к передней, так и задней части. Обычно распределительные щиты подключаются спереди, а распределительное устройство — спереди и сзади. К распределительному устройству высокого напряжения обычно требуется доступ спереди и сзади в зависимости от типа.Блочные подстанции могут потребовать или не потребовать доступа с тыльной стороны, поскольку это комбинация перечисленных выше элементов. На ранних этапах проектирования важно понимать, какой тип оборудования желает владелец.

Вопрос: Где и как определяется класс пожарной безопасности электротехнических помещений?

Vecchiarello: это комбинация NEC и строительных норм и правил, и зависит от типа электрического оборудования и номинальных характеристик оборудования, средств противопожарной защиты и типа здания.

Вопрос: Не могли бы вы кратко обсудить критерии / определяющие факторы для выбора редуктора, устойчивого к дуге?

Vedvik: В журнале «Инженер-консультант» только что была статья, в которой обсуждались устройства, устойчивые к дуге.

Вопрос: Есть ли эмпирическое правило, которое можно использовать для определения приблизительного размера помещения с электрооборудованием на основе общей площади здания в квадратных футах?

Ведвик: Я обсуждал определение размеров электрических помещений на основе ватт / кв. Фут, опубликованных в RS Means. Я также отметил другие большие электрические нагрузки, которые следует учитывать, такие как механическое оборудование, кухни, центры обработки данных, электрическое отопление и т. Д. Определение объема обслуживания (напряжение и сила тока) на ранней стадии проектирования требует некоторых знаний об использовании здания и предполагаемых системах.Определение размеров электрического помещения на раннем этапе проектирования охватывает и остальную часть презентации.

Вопрос: Можно ли устанавливать трансформаторы мощностью 112,5 кВА и более на открытом полу здания, а не в помещении?

Vecchiarello: Согласно разделу 450.21 (B) NEC, трансформаторы мощностью более 112,5 кВА должны устанавливаться в трансформаторной комнате с минимальной огнестойкостью в течение 1 часа. Однако трансформатор, отвечающий требованиям исключения 1 или 2 раздела 450.21 (B), не требуется устанавливать в трансформаторной комнате или хранилище.

Вопрос: Даже небольшая электрическая комната с панелями ответвлений требует выхода наружу?

Vecchiarello: Двери для персонала должны открываться в направлении выхода, если оборудование имеет номинальное напряжение не более 1000 В и номинальное напряжение не менее 800 ампер в соответствии с разделом 110.26 (C) (3) NEC или если оборудование рассчитано на более высокую более 1000 В в соответствии с разделом 110.33 (A) (3) NEC.

2017 Руководство NEC по требованиям к установке включенных в список маловоспламеняющихся трансформаторов с жидким наполнением

% PDF-1.5 % 136 0 объект >>> эндобдж 188 0 объект > поток False 11.08.5322019-01-18T10: 36: 06.512-05: 00 Библиотека Adobe PDF 15.0Eaton449e0155e43531bdfcb37e535a42ffdfa7808277844111Adobe InDesign CC 2017 (Windows) 2019-01-18T09: 30: 58.000-06: 002019-01-18. 000-05: 30: 58.000-06: 002019-01-18.000-05: 302019-01-18.000-05: 302019-01-18.000-05: 302019-01-18.000-05: 30 -01-10T03: 47: 33.000-05: 00application / pdf2019-01-18T10: 37: 31.469-05: 00

Eaton

Настоящее руководство отражает понимание и интерпретацию Eaton Национального электротехнического кодекса, UL Classification of Envirotemp FR3 Fluid и FM Global Property Prevention Data Sheet 5-4 — Transformers, Approved Transformer Fluids Standard 6933, FM Approved Transformer Standard 3990 и IEEE. на момент публикации.Он не обязательно отражает позицию Eaton в отношении защиты и установки менее воспламеняющихся трансформаторов.

Руководство NEC, 2017 г., Требования к установке включенных в перечень маловоспламеняющихся трансформаторов с жидким наполнением

xmp.id:e3995cfc-8a00-f14b-a354-35ad647e686fadobe:docid:indd:324f0745-684b-11db-9287-d09935121358support:pdfuuid:0af947e9-1ac8-4898-ae44-85cfd5-d6d1-dd1-dd1-dd1-dd1-dd6-d2-d2-ddddd-dd-d1-e4-e4-e4-fd-dd-dd-dd-e4-dd 0325a997c9e1adobe: docid: indd: 324f0745-684b-11db-9287-d09935121358defaultxmp.

сделал: 9c358bd8-f03b-f54d-ab6d-c94781e15cac

преобразовано Adobe InDesign CC 2017 (Windows) 2019-01-10T14: 17: 33.000 + 05: 30из приложения / x-indesign в приложение / pdf /

Библиотека Adobe PDF 15.0false

eaton: resources / Technical-resources / Technical-data-sheet

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор-подстанция-триплекс для помещений

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы-подстанции среднего напряжения / трансформаторы-подстанции vfi

eaton: классификация продукции / системы управления-распределения-питания среднего напряжения / трансформаторы среднего напряжения / трехфазные трансформаторы, монтируемые на контактных площадках,

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы-средние напряжения / трансформатор-подстанция-критическая нагрузка-энвиротран

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трехфазный трансформатор, монтируемый на площадках

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор-пик-подстанция

eaton: вкладки поиска / тип содержимого / ресурсы

eaton: страна / северная америка / сша

eaton: классификация продукции / системы управления-распределения-мощности среднего напряжения / трансформаторы среднего напряжения / трехфазные трансформаторы с монтажом на площадках envirotran

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / envirotran-solar-трехфазный трансформатор, смонтированный на площадке

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор-подстанция-энергоцентр для помещений

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор-подстанция с несколькими ответвлениями

eaton: классификация продукции / системы управления-распределения-мощности-среднего напряжения / трансформаторы-средние-напряжения / трехфазный-трансформатор-центр обработки данных с защитой от окружающей среды

eaton: language / en-us

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трехфазный трансформатор с критической нагрузкой envirotran

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор-подстанция

eaton: классификация продукции / системы управления-распределения-мощности-среднего напряжения / трансформаторы-средние-напряжения / трансформатор-подстанция-центр обработки данных-envirotran

eaton: классификация продукции / системы управления-распределения-питания среднего напряжения / трансформаторы среднего напряжения / трехфазный трансформатор с пиковым напряжением, смонтированный на площадках

eaton: классификация продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор smart-vfi

eaton: таксономия продукции / системы распределения-управления-среднего напряжения / трансформаторы среднего напряжения / трансформатор-редуктор дуги

конечный поток эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 79 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.

0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 81 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 83 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 85 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 88 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 90 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 92 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 93 0 объект > поток HT] o0} WGGEJVm] ׸ C: M8) Hk & i {= p (jLjLFZh:} @,

Staying High and Dry | Электрический журнал для подрядчиков

Как вы проектируете, защищаете и размещаете сухой трансформатор на 600 вольт ( V) или меньше, чтобы установка соответствовала требованиям Национального электротехнического кодекса (NEC)?

Обеспечение максимальной токовой защиты: Таблица 450. 3 (B) используется для выбора процентного отношения для определения параметров первичного устройства максимальной токовой защиты (OCPD) для трансформатора. Например, трансформатор, имеющий ток полной нагрузки 80 ампер (А), может быть снабжен проводниками на 100 А, выбранными из таблицы 310.15 (B) (16) на основе номинальных значений клемм согласно Разделу 110.14 (C) (1) (a). . Первичная обмотка трансформатора и проводники могут быть защищены OCPD на 100 А (80 А × 125% = 100 А), как это разрешено в Таблице 450.3 (B) и Разделе 240.6 (A). Вторичные жилы трансформатора устанавливаются в соответствии с разделом 240.21 (C) или Раздел 240.92 (C) или (E).

Охрана: трансформаторы должны быть защищены от физических повреждений. В целях безопасности корпус трансформатора должен полностью защищать все находящиеся под напряжением компоненты или предупреждающие знаки, либо должна быть предусмотрена видимая маркировка, как указано в разделах 110.27 и 110.34 NEC. Эти требования четко изложены в Разделах 450. 8 (A), (B) и (C).

Вентиляция: Раздел 450.9 требует, чтобы вентиляция была достаточной для рассеивания тепла, создаваемого обмотками трансформатора из-за условий нагрузки.Другими словами, трансформатор никогда не должен устанавливаться в местах, где тепло настолько велико, что нагруженный трансформатор не может втягивать холодный воздух и отводить выделяемое тепло. Также нельзя устанавливать трансформатор там, где стены или другие препятствия закрывают его вентиляционные отверстия. Обратите внимание, что требования к свободному зазору должны быть указаны на трансформаторе.

Заземление: Согласно Разделу 450.10, если трансформатор представляет собой отдельную систему, он должен быть заземлен, как указано в Разделах 250.30 (A) (1) — (8).Кроме того, все нетоковедущие части, указанные в Разделе 450.10, должны быть заземлены и соединены вместе в соответствии с Частями V, VI и VII Статьи 250.

Доступность: Все трансформаторы, как правило, должны быть легко доступны для квалифицированного персонала для осмотра и обслуживания или должны соблюдать Раздел 450. 13 (A) или (B). Например, они должны быть легко доступны для инфракрасного контроля, а также для очистки, ремонта или замены компонентов.

Раздел 450.13 (A) разрешает электрику подвешивать трансформатор к строительной стали или устанавливать его на платформе выше уровня земли.Раздел 450.13 (B) позволяет вешать трансформатор в пустотах, где первичное и вторичное напряжение не превышает 600 Ом соответственно. При установке этого типа установщик должен учитывать требования Раздела 300.22 (C) (3), касающиеся типа корпуса трансформатора, разрешенного в помещениях, используемых для циркуляции окружающего воздуха.

Требуемые средства отключения: Раздел 450.14 требует, чтобы средства отключения с блокировкой были установлены в пределах видимости трансформатора.Статья 100 определяет «в пределах видимости» как расстояние 50 футов и видимое. Если это запираемое средство отключения устанавливается дистанционно, место должно быть промаркировано на трансформаторе для быстрой и легкой идентификации. Это требование не распространяется на трансформаторы класса 2 или 3.

Сухие трансформаторы мощностью не более 112,5 киловольт-ампер (кВА), установленные в помещении: Как указано в 450.21 (A), сухие трансформаторы мощностью 112,5 кВА или менее, установленные в помещении, должны иметь разделение не менее 12 дюймы от горючего материала, если они не отделены от такого горючего материала огнестойким теплоизоляционным барьером.Обратите внимание, что это требование не распространяется на трансформаторы на 600 В или менее, если они полностью закрыты, с соответствующими вентиляционными отверстиями или без них согласно Ex. согласно Разделу 450.21 (A).

Сухие трансформаторы мощностью более 112,5 кВА, устанавливаемые внутри помещений: Согласно положениям Раздела 450.21 (B), сухие трансформаторы мощностью более 112,5 кВА должны устанавливаться в трансформаторном помещении огнестойкой конструкции с минимальным уровнем возгорания. рейтинг одного часа (общее правило). Однако Ex.1 — (B) допускает трансформатор с системами изоляции класса 155 или выше, отделенный от горючего материала огнестойким теплоизоляционным барьером или не менее чем на 6 футов по горизонтали и 12 футов по вертикали.
