Ремонт однорычажного смесителя для ванной, кухни

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Содержание статьи

• 1 Виды однорычажных смесителей и их устройство
  • 1.1 Картриджный смеситель: строение
  • 1.2 Однорычажный шаровый смеситель
• 2 Как разобрать и отремонтировать смеситель с картриджем
  • 2.1 Замена картриджа
• 3 Разбираем и ремонтируем однорычажный шаровый смеситель
• 4 Ремонт однорычажного смесителя с поворотным изливом

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

• Переключатель с фиксирующим винтом.
• Стопорная (прижимная) гайка.
• Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
• Корпус смесителя, в котором имеется «посадочное» место под картридж.
• Крепления, шпильки и прокладки для обеспечения герметичности.
• Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
• Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

• Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
• Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
• Открылся доступ к шарику. Тянем за шток, вынимаем шар.
• Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете.  Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т. д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Содержание:

• Устройство смесителей однорычажного типа
• Что необходимо для ремонта
• Ремонт смесителя с картриджем
• Ремонт шарового смесителя
• Заключение
• Видео: как разобрать оба вида смесителей

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

• Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
• Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
• Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

• При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
• После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию.
  Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
• Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

• износ верхней купольной прокладки;
• дефекты полого металлического шара;
• истирание седлообразных клапанов;
• ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

• Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
• Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
• Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

• Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
• При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
• Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Рекомендации по ремонту

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

Как разобрать однорычажный смеситель?

• Конструктивные особенности
• Преимущества:
• Недостатки:
• Набор инструментов
• Как починить однорычажный смеситель картриджного типа?
• Как разобрать шаровой смеситель в ванной?
• Стоковая видеозапись

При всей кажущейся сложности, разборка смесителя в ванной не такое уж и сложное дело. Поэтому, если вы озадачены тем, как разобрать однорычажный смеситель, воспользовавшись советами из этой статьи, вы легко справитесь с такой задачей. Это позволит составить план действий и работать по заранее намеченному алгоритму починки смесителя.

к оглавлению ↑

Конструктивные особенности

Однорычажные смесители популярны благодаря своему эстетичному, современному дизайну и простоте использования. Еще одним преимуществом является ремонтопригодность устройства. Починить его можно самостоятельно, имея минимальный навык изготовления слесарных работ. Это корпус, в котором смешивается горячая и холодная вода. Пластина в корпусе действует как рычаг.

Важно! Для изготовления смесителей используются такие материалы, как пластик, металл и керамика.

Есть 2 разновидности однорычажных смесителей:

• Шаровой.
• Картридж.

Шар

Основной деталью данной конструкции является металлический шар, вмонтированный в корпус крана. В шаре есть 3 отверстия для слива горячей, холодной и смешанной воды. По этой причине емкость внутри металлического шара называется камерой смешения.

Шарик соприкасается с резиновыми уплотнениями. Регулировочный стержень приводит в действие конструкцию. С увеличением площади контактирующих отверстий напор воды ослабевает, и наоборот. Дизайн продуман до мелочей, поэтому вылетает довольно редко.

Картридж

В данном кране вместо шара используется картридж с двумя керамическими пластинами. На дне есть 3 отверстия для слива воды. Верхняя часть картриджа выполняет роль смесительной камеры. Положение джойстика меняется, и одно из отверстий в нижней плите совмещается с камерой смешения. Благодаря использованию специальной силиконовой смазки ход рычага плавный.

Важно! Чтобы картридж не вышел из строя из-за попадания в его отверстия твердых частиц, желательно использовать специальные фильтры.

к оглавлению ↑

Преимущества:

• Простота и удобство использования. С помощью однорычажного смесительного устройства, двигая рычаг вправо-влево, вы получаете воду нужной температуры в течение нескольких секунд. Регулировка напора воды осуществляется движениями рычага в вертикальной плоскости.
• Долгий срок эксплуатации. Разборка смесителя для ванной с душем будет редкостью.

к оглавлению ↑

Недостатки:

• Быстрый износ резиновых уплотнений. Во избежание поломок и засоров желательно менять уплотнитель раз в 2 года.
• Некоторые дешевые модели плохо регулируют нужную температуру воды из-за малого угла регулировки. Подобная проблема полностью отсутствует в более качественных и дорогих моделях с широким углом регулировки.

к оглавлению ↑

Набор инструментов

Для успешной разборки однорычажного смесителя вам потребуются следующие инструменты:

• Отвертка.
• Набор шестигранных ключей.
• Плоскогубцы.
• Гаечные ключи (рожковый и разводной).
• Нож.

Перед тем, как разобрать однорычажный смеситель в ванной, необходимо перекрыть воду на входе в квартиру. После этого откройте все краны и слейте воду. Конечно, полностью слить воду вряд ли получится, поэтому для демонтажа смесителя нужно держать наготове таз. Теперь можно переходить непосредственно к демонтажу смесителя.

к оглавлению ↑

Как закрепить однорычажный смеситель картриджного типа?

1. Снимите заглушки с помощью отвертки. Они окрашены в разные цвета, чтобы указать направление движения рычага для регулировки температуры воды.
2. С помощью шестигранного ключа выкрутите винт, которым джойстик крепится к регулировочному стержню.
3. Снимите ручку с крана. Сначала снимите керамику, а затем зажимную гайку на верхней пластине. Керамическая гайка откручивается вручную.
4. Снимите диск миксера. Если картридж начинает подтекать, его необходимо заменить на новый.
5. Замените новый картридж. Затяните гайку, удерживающую диск, наденьте рычаг и затяните винт. Заглушки устанавливаются последними.

Важно! Покупая картридж, берите с собой старый, сломанный. Проблема в том, что в разных патронах отверстия разного диаметра. Замки тоже могут быть разными. Кроме того, обратите внимание на изделия с силиконовыми прокладками. Они менее подвержены разрушительному воздействию воды.

к оглавлению ↑

Как разобрать шаровой смеситель в ванной?

Разобрать шаровой смеситель не сложнее картриджа. Следует учитывать, что при серьезной неисправности придется менять смеситель полностью. Если повреждение незначительное, например, имеет место засорение абразивными частицами или скрипит кран однорычажного смесителя, целесообразнее отремонтировать его своими руками.

Процедура демонтажа:

1. Снимите гайку с носика крана.
2. Снимите и промойте сетку водой.
3. Установите гайку и сетку в смеситель.

Если клапан протекает, замените изношенные резиновые уплотнения новыми:

1. Ослабьте винт и снимите рычаг.
2. Снимите соединение с резьбы, а затем отвинтите винт. Обычно он загрязнен, поэтому протрите его тряпкой.
3. Снимите резиновые уплотнения и замените их новыми.
4. Удалите мяч.
5. После замены прокладок установите шар на место. Закрепите прокладки пластиковой гайкой.
6. Установите рычаг, зафиксируйте винт. Обязательно проверьте кран на работоспособность.

к оглавлению ↑

Видеоматериал

Как видите, регулировка рычажного смесителя не представляет особой сложности. Просто нужно все делать очень аккуратно, и ваш кран будет исправно работать долгое время, не доставляя вам дискомфорта и неудобств.

Как разобрать смеситель однорычажный? — Идеи декора в Калифорнии

При разборе такого типа смесителей, как однорычажный, с ним справится любой мужчина. Часто такие манипуляции проводят при засорении носика, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть от типа смесителя с одним рычагом и от неисправности.



Особенности

Смеситель этого типа представляет собой смеситель, который имеет только одну регулировочную ручку. Благодаря такому строению подача воды в однорычажном смесителе регулируется движением одной руки.

Основные преимущества:

• Быстрый выбор желаемой температуры распыления.
• Простота управления.
• Простота ремонта, который можно выполнить своими руками.



Устройство смесителя однорычажного типа

Подводя две трубы к смесителю, вода смешивается до нужной пользователю температуры и затем подается в выходную трубку. Регулирование как температуры воды, так и силы струи осуществляется перемещением имеющихся внутри чаши смесителя или пластин картриджа.



Типы

Однорычажные смесители подразделяются на:

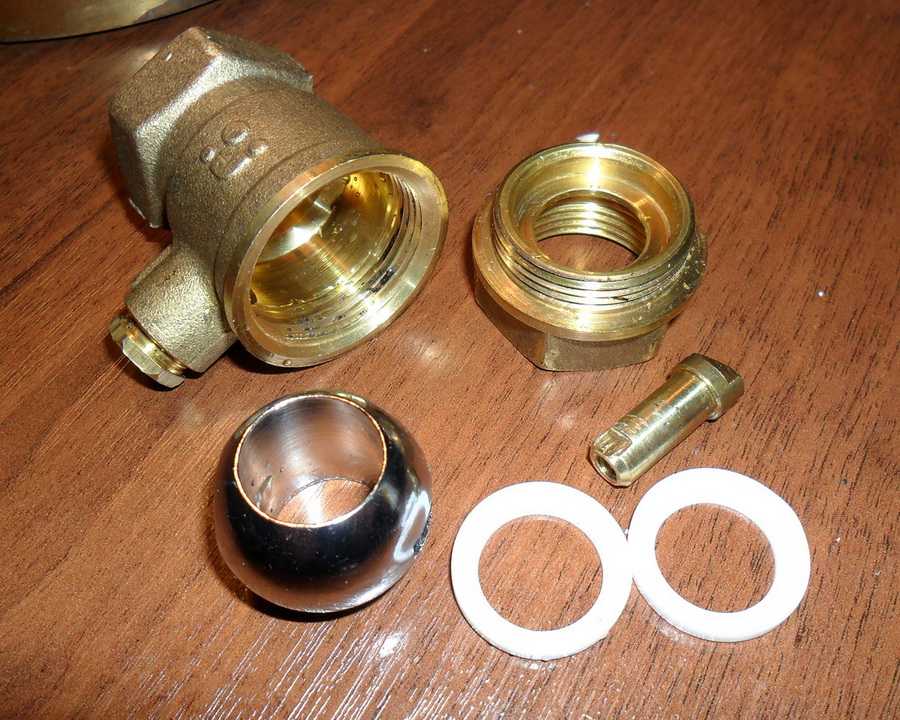

1. Шаровые. Их внутренняя структура состоит из полой стальной сферы с тремя отверстиями. В двух из них вода находится внутри шара, а через третий – на выходе подмешивается в нагнетательный патрубок. Этот мяч находится внутри шаровой втулки, которая также имеет прочное резиновое седло. Под напором водяных струй мяч плотно соприкасается с этими седлами. Для перемещения внутри смесителя используется шток. Повороты чаши изменяют температуру воды и ее напор в соответствии с соответствующими отверстиями в чаше. Чем больше открытое отверстие, тем сильнее давление.
2. Картридж. Вода внутри этих клапанов смешивается в картридже. Эти смесители еще называют дисковыми, потому что можно регулировать температуру и напор струйного клапана, такие смесители имеют металлокерамические или стальные колеса. Зазор между ними выполняет роль камеры, в которой смешиваются воды разной температуры.





Инструкции по разборке

Прежде всего, подготовьте инструменты, которые вам понадобятся для разборки однорычажного смесителя.

Вам потребуется:

• Плоская отвертка.
• Гаечный ключ.
• Ключи.
• Нож.
• Плоскогубцы.



Дальнейшие ваши действия определят внутреннюю структуру микшера. Не забудьте перед началом работ перекрыть подачу воды.

С керамическим картриджем

1. С помощью ножа или отвертки снимите заглушку с красно-синей метки.
2. Открутите винт с шестигранной головкой или отверткой, функцией которого является удержание рычага.
3. Снимите рычаг управления с корпуса, чтобы увидеть верхнюю часть патрона регулирующей тяги и прижимную гайку.
4. Аккуратно отвинтите зажимную гайку, взяв для такой манипуляции в зависимости от типа гайки либо гаечный ключ (для восьмигранных гаек), либо отвертку (для круглых гаек, имеющих углубления и буртик).
5. Извлеките картридж, отметив его расположение внутри корпуса.

Шар

Разбор данного однорычажного смесителя проводится по такой схеме:

• Снимите ручку, ослабив винт, который ее держит.
• С помощью отвертки надавите на кольцо (его полость), чтобы оно повернулось против часовой стрелки, но не до конца.
• Снять купол пассатижами, не деформируя при этом под ним четырехсот кольцо.
• Отвинтите купол с пластиковым кольцом, чтобы проверить соединение, вращение и степень загрязнения.
• Возьмите пластиковую деталь щитовидной железы, зачистив черную часть (уплотнитель). Иногда вся вина кроется в загрязнении этой детали, поэтому после чистки кран собирается обратно.
• Если очистка не помогает, снимите шаровой кран и осмотрите его. При необходимости замены шарового смесителя установите новый элемент, а затем соберите всю конструкцию в обратном порядке.

Наглядно смотрите в следующем видео.

Смеситель данного типа довольно часто забивается в месте излива крана, что проявляется ослаблением напора воды, но для устранения проблемы не нужно разбирать шаровой кран. Чтобы очистить носик, сначала снимите гайку на носике смесителя.
