Лестница на второй этаж в частном доме своими руками

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Содержание

1. Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации
2. Как сделать винтовую конструкцию самостоятельно
   1. Расчет винтовой лестницы на второй этаж
   2. Размеры винтовых лестниц на второй этаж
   3. Видео проект лестницы винтового типа
3. Деревянная лестница на второй этаж своими руками
   1. Расчет деревянной лестницы на второй этаж
   2. Видео-инструкция
4. Бетонная лестница на второй этаж своими руками – видео инструкция
5. Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция
6. Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?
7. Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

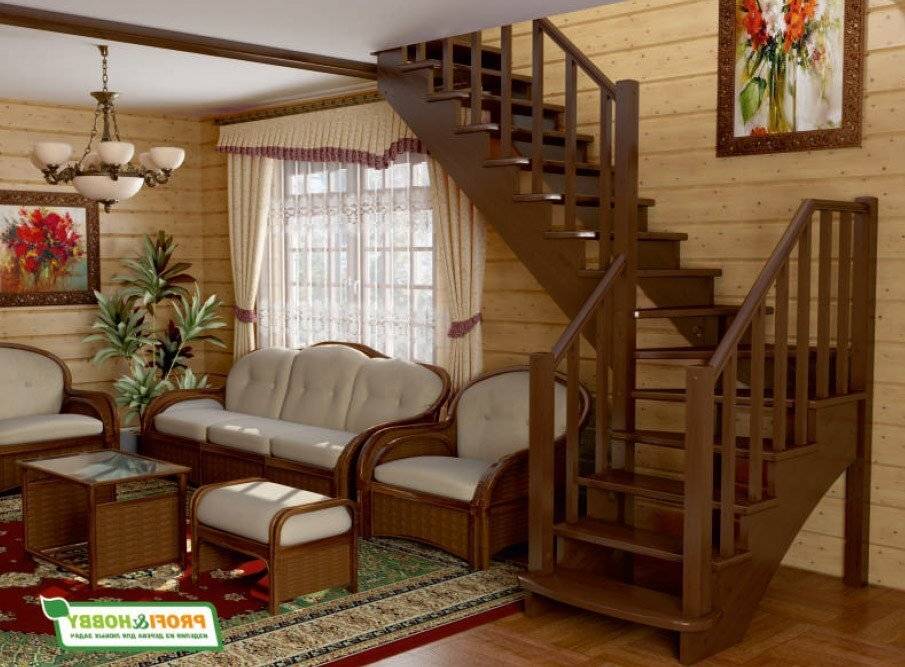

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)		Количество ступеней	Количество проступей	Диаметр лестницы (140, 150, 160, 170см)	Диаметр лестницы (180, 190, 200см)
от	до			Угол поворота лестницы	Угол поворота лестницы
210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
310	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

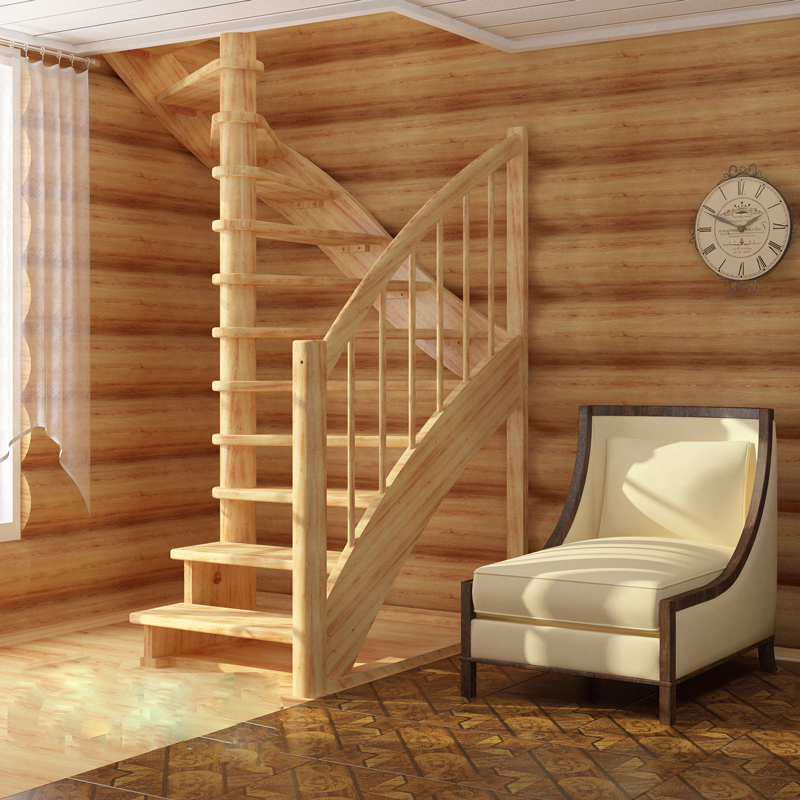

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

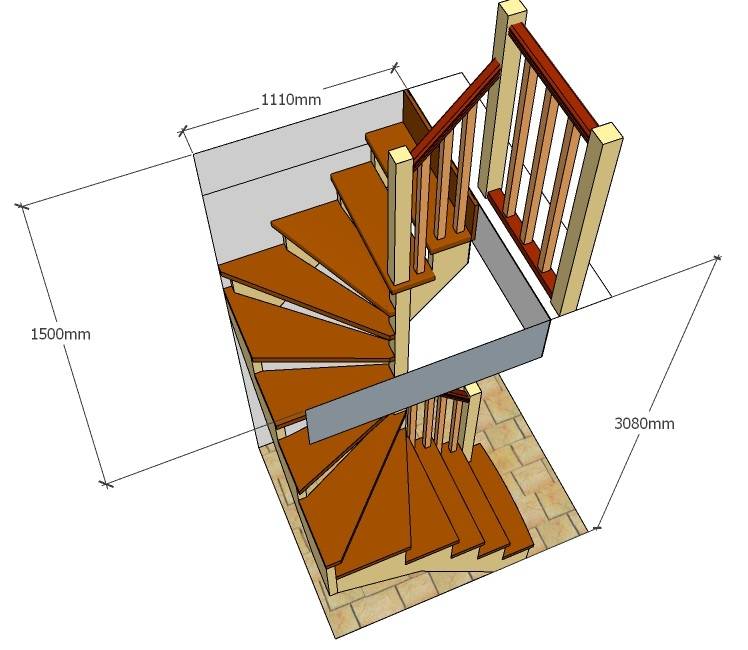

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

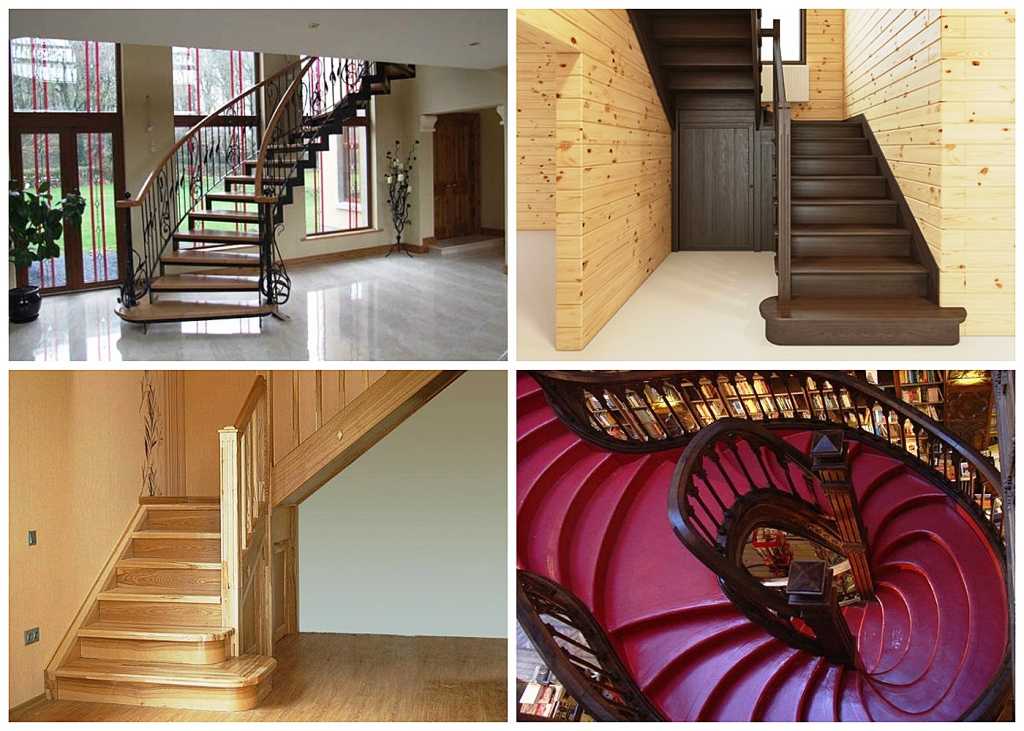

Проекты лестниц на второй этаж: фото

Начинать проектировать лестницу рекомендуется еще на этапе капитального строительства частного дома. Если проект этой конструкции не был заложен изначально, потом будет трудно вписать лестницу в готовый дом. Проекты лестниц на второй этаж бывают различными, и нужно со всей ответственностью подходить к выбору подходящего из них, особенно, если лестничный марш является центральной частью дома или двухуровневой квартиры, от которой зависит презентабельность всего помещения.

Проект лестницы включает в себя описание материала, используемого для изготовления конструкции и ее элементов, его количество, размер, форма лестничного пролета, подробное описание каждой его детали. Форма и размер лестничных маршей зависят от площади, отведенной на ее установку в доме, а также высоты потолка и архитектурного стиля, используемого при оформлении помещения. Составными элементами лестничного марша являются:

• Ступени с вертикальной и горизонтальной частью – подступенком и проступью.
• Перила
• Поручни
• Балясины
• Косоуры
• Опорные столбы
• Площадка, разделяющая лестницу на два и более пролета.

Проекты лестниц в доме можно доверить профессионалам, но также можно сделать его своими руками. Следует иметь в виду, что, перед началом составления проекта необходимо определиться с материалом изготовления, рассчитать максимальную нагрузку конструкции, замерить высоту помещения, размеры проема межэтажного перекрытия, а затем сделать чертеж со всеми исходными данными для строительства.

В зависимости от огнеупорности здания, а также нагрузки, которую способны выдержать перекрытия, для изготовления лестничного пролета используются дерево, металл или бетон. Часто эти материалы комбинируют друг с другом. Из древесных пород рекомендуется выбирать прочные виды – дуб, кедр, бук, сосну. Металлические конструкции возводятся из нержавеющего металла, кованого металла, комбинированные марши могут иметь металлический каркас с деревянными ступеньками и декоративными элементами из алюминия, нержавейки, различных сплавов.

По форме конструкции делятся на маршевые, винтовые, поворотные. Первый вид – это обычная прямая лестница, удобная в использовании, ее проектирование самое простое. Но такая конструкция требует большой площади. Наиболее часто маршевые лестницы устанавливаются в интерьере классического стиля. Если межэтажное перекрытие слишком высокое, маршевый лестничный пролет оснащают горизонтальной площадкой. Винтовая лестница проектируется в виде спирали. Она занимает мало места, поэтому идеально подходит для небольших площадей. Винтовой тип лестничного пролета подходит для интерьера гостиной или прихожей, оформленной в стиле хай-тек, модерн, но ее изготовление намного сложнее, а для безопасной эксплуатации она в обязательном порядке должна быть оснащена перилами. Поворотная лестница – это конструкция с поворотом лестничных маршей на различный градус.

Проект лестницы из металла на второй этаж

Проект лестницы из металла для строительства своими руками должен составляться с учетом ряда требований, предъявляемых к подобным конструкциям:

• Ширина лестничного марша должна составлять не менее 90 см.
• Высота ступеней должна быть 15-18 см, глубина – 35 см.
• Угол наклона лестничного марша должен составлять примерно 30-35 градусов, и не меняться по всей длине лестницы.
• Лестничный пролет должен выдерживать нагрузку 100 кг и больше.

Наиболее прочной металлической конструкцией является одномаршевая прямая лестница. При наличии умений работы со сварочным агрегатом можно воплотить в жизнь более сложные проекты металлических лестниц – винтовую, пролетную, с несколькими площадками.

Установка лестничного пролета должна осуществляться только на чистовую отделку пола, при проектировании нужно замерить высоту между «чистым» полом первого этажа и второго, это будет являться высотой пролета. Далее, определяется дистанция между началом и концом проектируемой конструкции по уровню пола на первом этаже, это будет длиной лестничного марша. Чтобы вычислить протяженность лестничного пролета, нужно сложить полученные значения и извлечь из этой суммы корень. Исходя из высоты конструкции, высчитывается количество ступеней, т.е. они должны располагаться с шагом примерно 30 см.

Для изготовления косоуров используется профильная труба, опор для ступеней – металлические уголки, а ступени и подступенки изготавливаются из листовой стали толщиной 4 мм. Для большей безопасности и комфорта ступени впоследствии лучше обшить древесиной.

По параметрам, согласно чертежу, нарезаются металлические заготовки. Из уголков изготавливаются узлы фиксации ступеней. Должны получиться Г-образные элементы, полки которых должны быть направлены внутрь и вниз. После этого свариваются металлические уголки для опор ступенек, устанавливаются косоуры. К готовому каркасу прикрепляются ступени, а затем и ограждения. Финишная обработка лестницы на второй этаж, проект которой на фото, заключается в шлифовке, грунтовке и окрашивании металла.

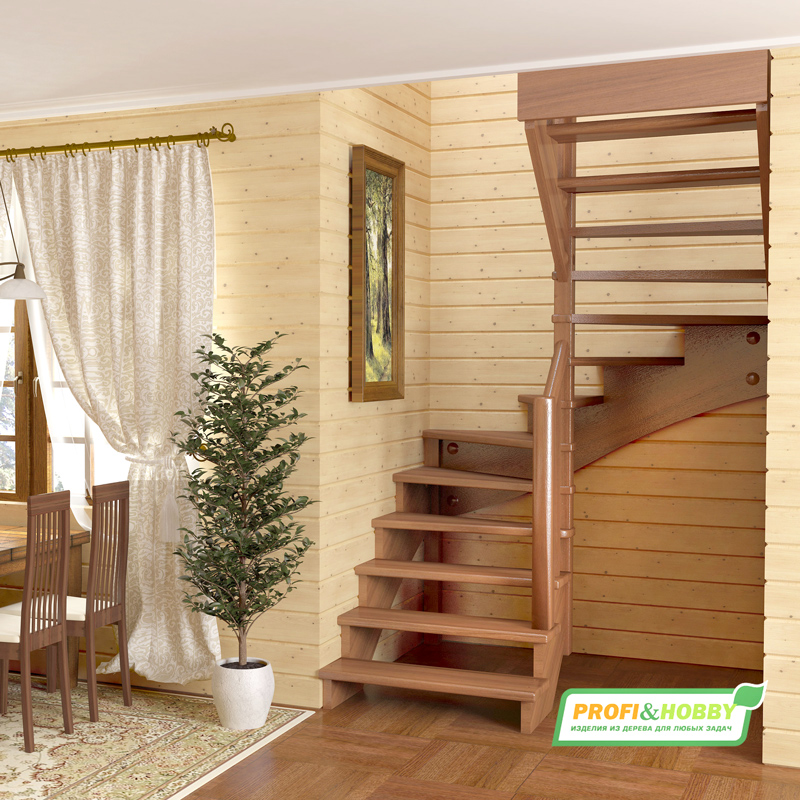

Проект деревянной лестницы на второй этаж

Проект деревянной лестницы на второй этаж включает требования, аналогичные металлической лестнице. Тем не менее, своими руками проще построить деревянную лестничную, чем металлическую. При проектировании необходимо учитывать высоту подъема, тип конструкции лестничного марша, занимаемую площадь в комнате, крутизну конструкции. Чем круче лестница, тем меньше места она занимает. Но, при этом, должны соблюдаться комфортные условия для подъема и спуска с лестничного пролета. Общий диаметр винтовой деревянной лестницы не должен превышать трех метров.

Для изготовления винтовой лестницы из дерева необходима установка прочной центральной опоры. Такая конструкция весьма популярна в небольших помещениях, поскольку она позволяет экономить пространство. Если пролет длинный, на нем можно установить горизонтальную лестничную площадку, а то и две. Винтовая лестница – хороший вариант для деревянного дома, поскольку аналогичная конструкция из металла требует очень прочного фундамента. В качестве центральной опоры следует использовать металлическую трубу или толстое прямое бревно. Ширина конструкции должна составлять не менее 800 мм, устанавливать ее лучше у стены, в углу или между двумя стенами.

Ступени должны прочно крепиться на центральной опоре, самым надежным вариантом станет производство отверстий в опоре в соответствии с размером планок, в которые они будут вставляться, дополнительно фиксируясь крепежными элементами. Обязательным моментом является изготовление перил.

Во время проектирования должна учитываться высота от пола нижнего этажа до пола верхнего этажа с учетом напольного покрытия. Если на полу только черновая отделка, замер высоты производится с запасом. При этом важно учитывать толщину перекрытия.

Прямая маршевая деревянная лестница изготавливается из двух косоуров, в местах крепления ступеней и подступенников снимаются фаски. Ступени крепятся саморезами, причем сначала крепятся подступенники, а затем непосредственно ступени.
