План фасада: Чертежи фасадов зданий

Чертежи фасадов зданий

Главная функция, которую выполняют чертежи фасадов зданий – это дать представление тем, кто их изучает и работает с ними о том, какой именно внешний вид имеет сооружение, каковы его архитектурные особенности, и в каком соотношении между собой находятся отдельные его элементы. Различают следующие разновидности фасадов:

  • Главный
  • Дворовый
  • Боковой (торцевой)

Главным фасадом в современном строительстве и архитектуре называется тот вид здания, который открывается на него со стороны площади или же улицы. Что касается других разновидностей фасадов, то их наименования происходят от их местоположения в самом здании. Как правило, в архитектурных проектах обозначаются фасады, расположенные со всех сторон строений. В тех случаях, когда фасады имеют сложную конфигурацию и располагаются не в одной, а в нескольких плоскостях, то их части, согласно действующим нормам и правилам, можно изображать на нескольких отдельных чертежах.

Если несколько (два и более) фасада здания являются абсолютно идентичными, то для них делается только один чертеж.

Чертежи фасадов зданий должны содержать изображения таких элементов, как:

  • Общий внешний вид сооружения
  • Расположение окон
  • Расположение дверей
  • Расположение балконов и лоджий
  • Расположение наличников

Чертежи фасадов панельных и крупноблочных зданий включают в себя также разрезку стен на панели и блоки.

Рабочие чертежи фасадов зданий обычно выполняются таким образом, что на них изображаются только крайние координационные оси без проставления между ними размеров. С правой и с левой стороны чертежей фасадов зданий проставляются высотные отметки уровня земли, верха и низа проемов, цоколя, верха кровли и карниза. То, как именно именуется тот или иной фасад, определяют крайние координационные оси, между которыми находится изображенный на чертеже участок строения.

Кроме того, допускается указывать наименование фасада здания находящейся на фасадной стене маркой оси (к примеру, «Фасад 17», «Фасад АВ», «Монтажная схема фасада 114» и т.д.).

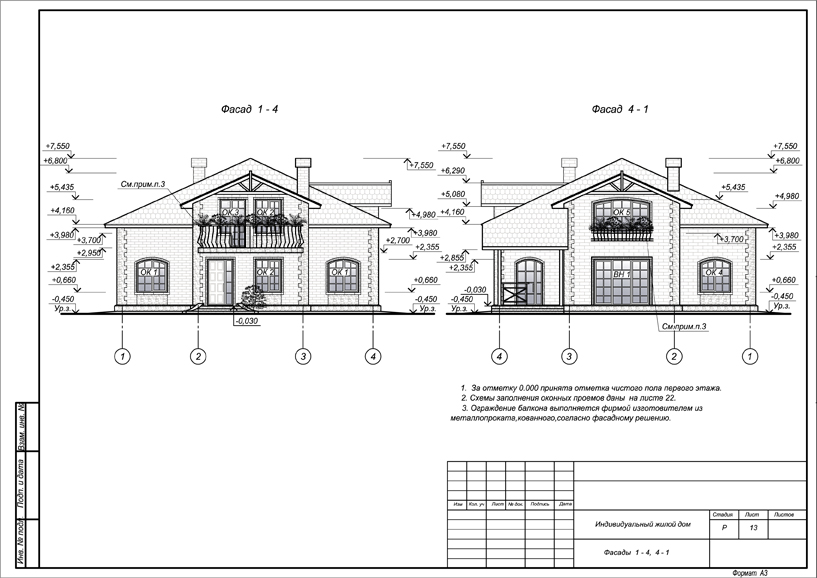

Фасад жилого дома



При построении чертежей фасадов следует выбирать такой их масштаб, который был бы минимальным, но в то же самое время достаточным для того, чтобы показать проемы, рельеф стены, имеющиеся в ней отверстия и т.п. По возможности следует также указывать на этих документах пожарные лестницы, пандусы у ворот, деформационные швы, трубы наружного водостока, а также жалюзийные решетки (в том числе и те, что устанавливаются вместо оконных переплетов). При помощи штриховки выделяют те участки стен, для выполнения которых используются материалы, отличающееся от тех, что применяются при сооружении или отделке строения. Для изображения монтажных проемов используются штриховые линии.

В тех случаях, когда на фасаде здания есть сложные участки, то они изображаются в более крупном масштабе, отдельно (то есть вычерчиваются фрагменты фасадов).

Фасад производственного здания





При вычерчивании фасадов зданий все построения должны выполняться в следующей последовательности:

Внешний контур здания







Нанесение координационных осей, обозначение общего контура строения, а также (если таковые имеются) его выступающих частей.



Архитектурные элементы фасада







Нанесение дверных и оконных проемов, плит козырьков над входами, балконов, карнизов, а также прочих имеющихся фасадных элементов.

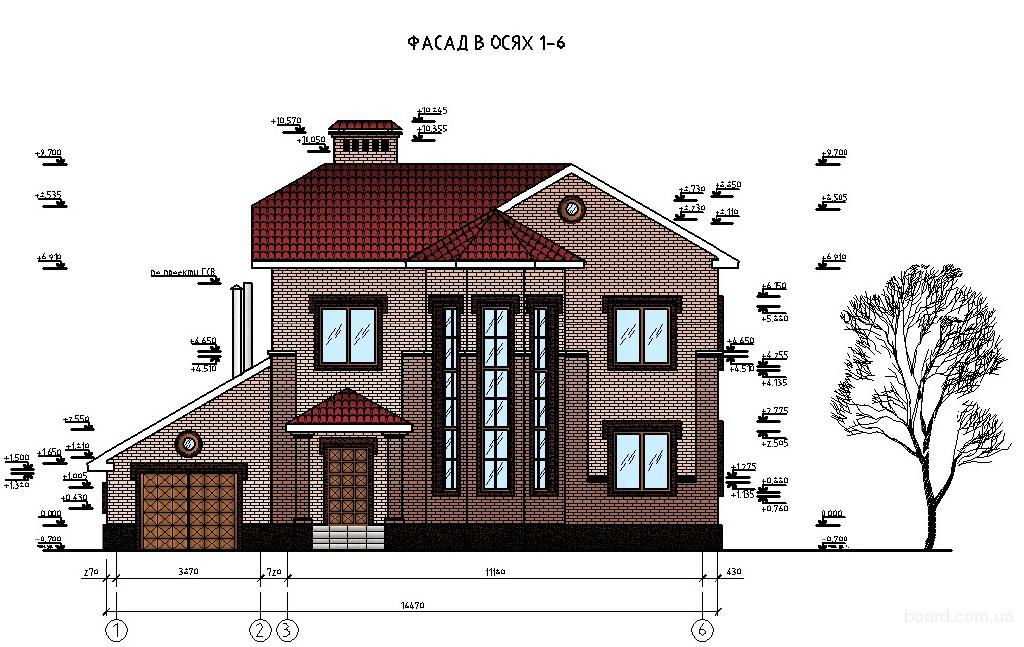

Разработка фасада дома







Нанесение дверей, оконных переплетов, балконных ограждений, расположенных на крыше дымовых и вентиляционных труб, проставление знаков высотных отметок.



Разработка фасадов здания







Далее производят проверку того, соответствует ли фасад разрезам и плану, и осуществляют его окончательную обводку. Если здания являются крупноблочными или панельными, то между блоками и панелями прочерчиваются швы.



Для изображения видимых контуров на чертежах фасадов применяется сплошная тонкая линия. Для проведения линии контура земли, можно использовать выходящую за границы фасада утолщенную линию.







чертеж, правила и способы выполнения

Строительство любого здания, будь то летний домик или двухэтажный коттедж, предполагает наличие проектной документации, которая должна отвечать строительным нормам и правилам, чтобы конструкция получилась прочной и долговечной, а также для получения необходимой разрешительной документации на строительство объекта.

Содержание

  • Важность чертежа и составляющие его подготовки
  • Правила выполнения
  • Способы выполнения
  • Особенности схемы фасада
  • Подготовительный этап
  • Помощники в подготовке чертежей
  • Элементы здания
  • Чертежи фундамента
  • Схема перекрытия этажей
  • Лестницы
  • Вентиляционные каналы и дымоходы
  • Каркасные дома

Важность чертежа и составляющие его подготовки

Строительный чертёж предполагает выполнение изображения здания методом графической проекции. Чертёж фасада – это отображение лицевой стороны здания, тогда как план здания представляет собой проекцию среза в горизонтальной плоскости. Все выполняемые документы должны соответствовать ГОСТу 2.301-68 — ГОСТ 2.307-68.

При создании чертежей имеет значение и масштаб. Применительно к фасаду дома используется масштаб 1:100. В отдельных случаях, при изображении элементов и мелких деталей может применяться масштаб 1:50 либо изображение деталей в натуральную величину.

Правила выполнения

Построение чертежа должно соответствовать ряду правил. Одинаковость ширины основной линии по чертежу, выполнение надписей на чертежах прямым и наклонным шрифтом. Поскольку фасад представляет собой четыре стороны здания, что чертежи делятся на главный, являющийся передним, боковые, отражающие левую и правую стороны и заднюю часть здания.

На чертеже указываются все планируемые к размещению на фасаде детали: восточные трубы, лестницы, декоративные украшения.

Создание грамотного чертежа фасада здания – ответственное дело, требующее специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов.

Чертежи типовых проектов можно получить достаточно быстро, а вот на создание эксклюзивных проектов требуется время.

Способы выполнения

Чертёж фасада может выполняться несколькими способами. Как архитектурно-строительный чертёж либо в линейной графике. Но может использоваться и полихромный подход. Он оправдан тогда, когда требуется передать выразительность чертежа, отобразить, в том числе, цветовые решения при применении отделочных материалов.

Особенности схемы фасада

Создаваемый чертёж должен давать ясное представление о планируемом виде здания, его пропорциях, планируемых элементах. С технической точки зрения необходимы элементом являются оси деформационных швов и перепады высот.

Подготовительный этап

Перед выполнением работ необходимо уточнить назначение здания. Будет ли это постоянным жилым помещением, либо летним домом, а также иные особенности и пожелания.

В предварительный этап включается подготовка эскиза и набросков. Эскиз включает в себя общие параметры и характеристики жилого помещения. В нём же отображается местонахождение окон и дверей и конструкция крыши.

Прикладываются к эскизу и спецификации различных элементов здания (окон, дверей).

Помощники в подготовке чертежей

Использование различного вида программ позволит человеку далекому от архитектуры и строительства создать свой проект и чертежи дома. Создание 3D модели предоставит возможность увидеть достоинства и недостатки планируемого здания. Для этих целей можно использовать Google SketchUp.

В этой программе смогут работать даже те пользователи, у которых нет опыта в проектировании. Создать можно не только жилые, но и хозяйственные строения. Пользоваться подобными конструкторами можно как онлайн, так и офлайн.

AutoCAD пользуется популярностью среди новичков и профессионалов, недостатком этого программного продукта является его высокая стоимость, что отличает и КОМПАС-3D. Программы позволяют создавать рабочие чертежи, выполнять детализацию отдельных элементов. Но использование их оправдано скорее для тех, кто профессионально занимается проектированием и строительством.

Как альтернативу можно рассмотреть Ashampoo Home Designer, которая позволяет провести расчеты площадей, длины, выбрать готовые варианты из библиотеки программы, либо создать свои. Все зависит от пожеланий и бюджета предстоящего строительства.

Элементы здания

Чертёж – основа строительной документации. От того как выполнен чертёж зависит ход строительства здания и конечный результат. Это отображение не только здания, но и всех необходимых сопровождающих коммуникаций (водоснабжение, канализация, отопление). Расход материалов и конечная стоимость постройки, все перечисленные факторы зависят от чертежа.

Чертежи фундамента

Основа здания — это фундамент. Провести расчет подземных и наземных частей фундамента, выбрать материалы для самого фундамента и гидроизоляции поможет чертёж. Он же будет основным документом для строителей, при возведении здания в целом и его отдельных элементов.

Помимо чертежа делается расчет сметной стоимости, в который включается стоимость материалов и работ.

Схема перекрытия этажей

Способы выполнения перекрытий между этажами, а также чердачных помещений отображаются в чертежах. Размеры, расход материалов, основные элементы конструкций. В зависимости от вида применяемых материалов определяется и способ выполнения перекрытий.

Лестницы

Могут быть устроены как внутри, так и снаружи здания. На чертежах отображается размер, «шаг» лестницы и указываются особенности её монтажа, как и применение материалов.

Вентиляционные каналы и дымоходы

Дымоходы и вентканалы, что также отображается на фасаде дома. Система вентиляции должна быть спроектирована таким образом, чтобы обеспечивать эффективный воздухообмен в помещениях. Дымоходы, включаются в состав системы отопления.

Каркасные дома

Планирование и проектировка каркасных домов имеют некоторые особенности. Это применение материалов, использование типового плана. И главное, что отличает каркасные дома, это скорость их возведения.

Чертежи будущего здания пригодятся не только при строительстве самого здания, но и для подачи их в государственные или муниципальные органы, осуществляющие строительный надзор и выдачу разрешений на строительство. Могут они понадобиться также и для представления в банк при получении ипотеки.

Архитектурные чертежи | Фасадные системы

Сброс

Фильтры

Все чертежи (126948)

  • Фасады
    • Фасадная облицовка
    • Фасадные системы
      • Бетонные фасады
      • Непрерывные фасадные системы
      • Защита от солнца
      • Навесные стены
  • Окна и двери
  • Внутренние стены и потолки
  • Полы и лестницы
  • Крыши
  • Строительство
  • Ванные комнаты и кухни
  • Освещение
  • Мебель
  • Офис и контракт
  • Наружный

Сброс поиска

Изучите крупнейшее в мире онлайн-руководство по архитектурным чертежам и откройте для себя чертежи зданий со всего мира. Узнайте у других архитекторов, как они разработали свои планы, разделы и детали. И основывайтесь на их идеях, когда материализуете свой собственный проект.

  • 126948 Чертежи
  • 95 Избранные чертежи

Агентство GIBOIRE Morbihan Тяжелый стеклянный фасад

by a/LTA Architectes — Urbanistes

Агентство GIBOIRE Morbihan Тяжелая реструктуризация

Детали секции пивоварни

by moss Design

Пивоварня River St. Joe

Chambre de Métiers Double Facade

by KAAN Architecten

Chambre de Métiers et de l’Artisanat Hauts-De-Fran

Элемент навесной стены павильона Loenen

by KAAN Architecten

Павильон Loenen

Детали здания головного офиса KeenSystems

Denkkamer Architectuur & Onderzoek

Головной офис KeenSystems

Чертеж главного офиса VDG

Denkkamer Architectuur & Onderzoek

Главный офис VDG

План Центра обслуживания граждан

by Bez + Kock Architekten

Центр обслуживания граждан города Ульм

План этажа компьютерного центра

by Bez + Kock Architekten

Факультет информатики и компьютерный центр

Детали LEGO® Campus

C. F. Møller Architects

LEGO® Campus

Детали павильона урожая

от Vector Architects

Павильон урожая

Секция фасада выставочного центра

by Vector Architects

Выставочный центр Bayuquan Vanke

Фасадная секция PAS Reform

by architectenbureau cepezed

PAS Reform

Детали фасада Шанхайской школы Томаса

by TJAD Original Design Studio

Шанхайская школа Томаса

Секция Albizzia House

by Aaksen Responsible Aarchitecture

Albizzia House

Секции Vinyasa House

by Aaksen Responsible Aarchitecture

Vinyasa House

Детали отеля Cube

от SU Architects

Куб Отель

Детали строительства церкви

by studio contini architettura

Церковь и общественный центр в Кастель-ди-Лама

HAUS 18 конструктивная деталь

производства PLANG GUY Co. , Ltd.

HAUS 18

Деталь двух башен

от Brenac & Gonzalez & Associés

Две башни международного аэропорта Ла Шапель

Детали фасада Baan Bubble

Нат Теличенко

Baan Bubble

Детали Zamet Center

by 3LHD

Zamet Center

Фрагмент фасада второго дома

от Cano Lasso Architects

Секонд Хоум Лондон Филдс

Фрагмент фасада школы Les Calades

Архитектура NAS

Школа Les Calades в Сен-Жиле

Секции подвесного ящика

производства MMV Arquitectos

Подвесной ящик

7 элементов 4

  • Совет экспертов
  • Городские разрешения

Suivez nos conseils d’expert pour bien préparer vos projets. Le service Algar vous accompagne de A à Z dans votre procédure de requiree de permis de construire et déclaration préalable de travaux. Réalisez вос rêves без дополнительных посетителей!

J’ai besoin d’un permis de construire

Пар Максим Dernière mise à jour le 10 марта 2022 г.

Le plan de façade est un élément essentiel exigé lorsque vous êtes requireeur d’un permis de construire ou d’une déclaration préalable de travaux . À l’instar du plan de masse et du plan de coupe

. Il permet à l’administration d’identifier que votre projet с уважением les règles d’urbanisme, nationales ou locales.

Pour un permis de construire , обязательное и портальное упоминание PC5 или PCMI5 . Il est exigé également pour la plupart des projets nécessitant une déclaration préalable de travaux , sous la упоминание DP4 .

Avant d’aller plus корейка, sachez que le service en ligne Algar étudie méticuleusement votre Plan Local d’Urbanisme et réalise l’ensemble de vos plan.

Définition d’un plan de façade

Le plan de façade est une représentation graphique montrant chaque façade d’une Construction : façade avant, arrière, pinnon droit et gauche. On y trouve par instance la disposition des portes et fenêtres, les détails architecturaux, les toitures и т. д. Tout ce qui se voit de l’extérieur doit y figurer.

Il est recommandé de fournir deux plan de façade : l’un décrivant l’état actuel de votreсреда обитания et un second exposant votre projet. Cela permettra à la commune de se rendre compte de son Impact sur les Constructions existsantes. L’administration doit pouvoir идентификатор clairement que votre projet уважает bien les règles d’urbanisme de votre commune.

Le plan de façade permet particulièrement d’aprécier les hauteurs de votre projet de Construction par rapport aux Constructions déjà existsantes. Les размеры и высокие требования к элементам doivent être indiquées précisément et être à l’échelle. Notez bien que toutes les façades doivent être représentées.

Voici un recapitulatif de ce que l’administration doit pouvoir ID sur votre plan de façade afin de valider votre requirede:

  • Les portes et fenêtres
  • Les éléments architecturaux : décors, moulures, corniches, pierres apparentes, balustres, gardes corps, terrasses, balcons etc.
  • Les toitures
  • Les cheminées
  • Les panneaux solaires s’il y a
  • Используемые материалы sur l’ensemble des façades
  • Les couleurs et l’aspect de tous les éléments visibles sur les façades

Dessiner un plan de façade

Comme nous l’avons précisé précédemment, l’ensemble des éléments visibles sur les façades doivent figur sur le plan de façade. La commune respectant particulièrement si votre projet, соответствующий местным стилям архитектуры. Il doit être à l’échelle et toutes размеры réelles et hauteurs doivent y figurer. Cela implique donc de prendre les mesures au préalable.

Le plan de façade , à l’instar du plan de masse et du plan de coupe , est determinant lorsque vous requiredez un permis de construire ou une déclaration préalable de travaux. S’il n’est pas assez détaillé ou si plusieurs éléments sont manquants, il est возможно que votre requiree soit refusée. Nous ne pouvons que vivement vous conseiller le recours à un professionalnel. Une personne qualifiee vous permettra d’assurer la réalisation de votre projet le plus serinement возможно.

Si vous rencontrez un problème dans l’élaboration de votre plan de façade, parlez simplement de votre projet sur algar.co. Un эксперт répondra à toutes Vos вопросы. 😊
