Как разобрать однорычажный смеситель: пошаговая инструкция

Однорычажные смесители практически полностью вытеснили из кухонь и ванных комнат своих вентильных собратьев. Это и понятно, они более удобны в эксплуатации. Но даже новая конструкция не стала исключением в плане выхода из строя её деталей или частей. Поэтому подтёки из мест соединений, капающая из носика смесителя вода – это все те старые неприятности, с которыми всем приходится сталкиваться. Отсюда и часто задаваемый вопрос – как разобрать однорычажный смеситель, чтобы провести его ремонт? Об этом и будем говорить в этой статье.

Однорычажный смеситель – принцип смешивания воды

Содержание статьи

• 1 Из чего состоит однорычажный смеситель
• 2 Как разобрать однорычажный смеситель для кухни
  • 2.1 Как провести ремонт однорычажного смесителя для кухни картриджного типа своими руками
    • 2.1.1 Стоит ли проводить ремонт картриджа смесителя
  • 2.2 Как разобрать шаровой смеситель
• 3 Как починить смеситель в ванной
• 4 Профилактические меры
• 5 Два видео: как разобрать однорычажный смеситель
• 6 Заключение по теме

Из чего состоит однорычажный смеситель

Надо обозначить, что сегодня производители предлагают две разновидности  устройств однорычажных смесителей для кухонных моек, которые отличаются друг от друга внутренним рабочим органом. Он и является смесительным элементом, в котором происходит смешивание холодной и горячей воды. Итак, смесители бывают шаровыми и картриджными. Первый – это прибор, внутри которого установлен металлический шар. Внутри последнего сделаны три полости, которые соединяются между собой. Шар точно подогнан под внутреннюю полость корпуса смесителя, создавая полную герметичность. Второй – это цилиндрической формы картридж (обычно пластиковый), в котором также сделаны три полости для смешивания.

В обоих сантехнических приборах присутствуют уплотнительные манжеты, которые отвечают за герметизацию стыков. Чаще всего именно они и выходят из строя. Чтобы до них добраться, надо разобрать смеситель полностью. Необходимо обозначить, что и шар, и картридж – детали невечные. Нередко и они становятся причинами подтёков.

Внимание! Шар и картридж ремонту не подлежат. И если они вышли из строя, то придётся их заменить новыми.

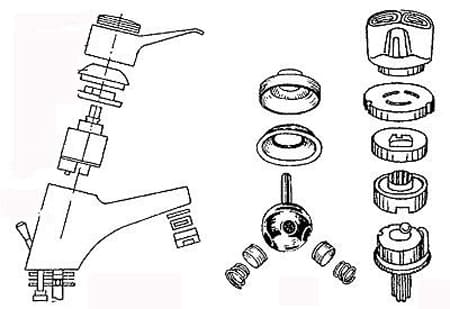

Конструкция однорычажного смесителя

Как разобрать однорычажный смеситель для кухни

Рассмотрим ремонт двух разновидностей смесителей по отдельности, где будут указаны нюансы проводимого процесса, потому что есть определённые отличия.

Как провести ремонт однорычажного смесителя для кухни картриджного типа своими руками

Перед тем как починать кран, то есть, перейти к его разборке, надо перекрыть подачу воды. Всё остальное делается в следующей последовательности.

Фото	Описание работ
	Первым делом надо удалить защитный декоративный колпачок. Его можно поддеть отвёрткой или ножом, хотя они легко снимаются, если поддеть их ногтем.
	Внутри располагается фиксатор, который держит рычаг регулировки подачи и температуры воды. Именно через него рычаг передаёт движение на картридж.
	Фиксатор имеет углублённую шестигранную головку, поэтому под неё придётся использовать отвёртку с соответствующим жалом. Хотя и обычной крестовой отвёрткой фиксатор открывается легко.
	Фиксатор откручен, теперь можно рукой просто снять рычаг с корпуса смесителя.
	Кстати, вот так выглядит фиксатор. По сути, это болт.

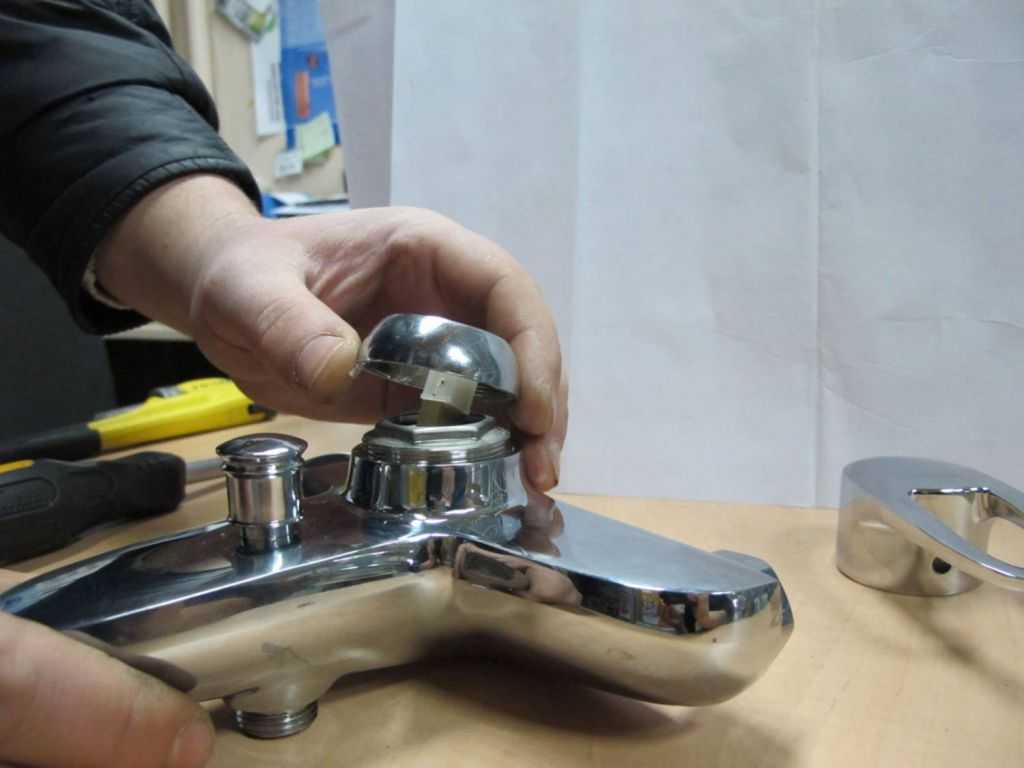

	Теперь откручивается верхняя часть в виде колпака, которая собой прикрывает картридж. Держится она на корпусе при помощи резьбы.
	Для проведения следующей операции потребуется разводной ключ. С его помощью откручивается прижимная гайка.
	Открутили гайку, остаётся лишь вытащить из корпуса однорычажного смесителя картридж.
	Вот так он выглядит с нижней стороны. Чётко видны три круглые полости, через две из которых поступает в картридж холодная и горячая вода, а из третьей уже тёплая вода поступает на гусак прибора.

Картридж для однорычажного смесителя от разных производителей имеет разные размеры,как по высоте детали, так и по диаметру. Поэтому специалисты рекомендуют снятый старый картридж взять с собой в магазин для сравнения. То есть, последовательность действия должна быть такой – сначала разбирается смеситель, вытаскивается картридж, а уже затем можно с ними идти в магазин для покупки нового. Нельзя покупать деталь, а потом разбирать сантехнический прибор.Теперь рассмотрим, как надо собрать однорычажный смеситель, и на какие моменты следует обратить дополнительно внимание.

Фото	Описание работ
	Итак, новый картридж куплен в точном соответствии со старым.
	Теперь надо новую деталь установить в смеситель так, чтобы отверстия на нём точно совпали с отверстиями в корпусе.
	Вставили картридж и покрутили его из стороны в сторону вокруг своей оси. Если он не провернулся, значит, он встал на своё место.
	Далее сверху картриджа устанавливается накидная гайка, которая сначала закручивается от руки, а затем дожимается разводным ключом. Сильно зажимать не надо, можно повредить резьбу.
	Накручивается защитный колпак.
	Надевается рычаг.
	Устанавливается на место и вкручивается фиксатор.
	Теперь надо проверить смеситель на предмет правильной работы и появления подтёков. Для этого открывается подача воды: горячей и холодной. Рычагом проверяется напор воды и правильное смешивание. Последний этап – установка декоративной заглушки.

Стоит ли проводить ремонт картриджа смесителя

Разобрать картридж, не повредив его пластикового корпуса, сложно. Если последний треснул, то подтекать смеситель будет обязательно. Поэтому оптимальное решение – заменить его новым. Тем более стоит он копейки.

Но есть ситуации, в которых сама деталь на неисправность сантехнического прибора не влияет. То есть, не является причиной неполадки. Поэтому перед тем как заменить картридж в смесителе для мойки на кухне, надо понять, а является ли он причиной неисправности. Сделать это просто:

• осмотрите деталь на предмет образования трещин корпуса;
• прочистите его отверстия от грязи;
• просто протрите его.

Как показывает практика, этого иногда становится достаточным, чтобы смеситель стал работать лучше и без подтёков. Если картридж после долгой эксплуатации имеет дефекты, то ремонту он не подлежит.

Разнообразие картриджей для однорычажных смесителей

Как разобрать шаровой смеситель

Как уже было сказано выше, конструктивно шаровой смеситель от картриджного отличается формой смесительного элемента. Но есть у шаровой модели и другие отличительные стороны. К примеру, отверстия на приборе и шаре уплотняются специальными резиновыми прокладками, которые подпираются пружинами. Именно такое сочетание двух элементов создаёт максимальную герметичность конструкции. И именно эти прокладки быстрее всего и выходят из строя. Чтобы их достать и заменить, надо разобрать смеситель, вытащить шар, а затем провести замену. Добавим, что менять надо сразу и пружины.

Внутренняя полость шарового смесителя

Сам процесс разбора сантехнического прибора шарового типа начинается точно так же, как и разборка картриджного. То есть, удаляется декоративный колпачок, выкручивается фиксатор и снимается рычаг. Под ним располагается колпак, который откручивается вручную. Здесь также есть накидная гайка, которая откручивается разводным ключом. Всё остальное немного по-другому.

Фото	Описание работ
	Под накидной гайкой располагается кулачок и кулачковая шайба. Именно они упираются в шар, внутри которых он свободно вращается, но с максимальной степенью герметизации.
	Шарик свободно вытаскивается из корпуса смесителя. В нижней части чётко видны отверстия, ведущие в каналы.
	Теперь надо отвёрткой вытащить подпружиненные манжеты.
	Пружины и манжеты продаются в комплекте. Их надо просто соединить между собой. Обычно их две пары для канала холодной и горячей воды.
	Раз уже разобрали смеситель, то лучше поменять сразу все резиновые прокладки. Есть ещё две, которые находятся внутри корпуса, на нём располагается гусак. Надо снять часть корпуса с гусаком и заменить прокладки на новые, установив гусак обратно.
	Внутрь устанавливаются подпружиненные манжеты.
	Сверху прокладок − шарик, а уже сверху него − кулачок с шайбой.

Далее все действия полностью соответствуют обратной последовательности разборки: накручивается накидная гайка, затем колпак, устанавливается рычаг, который фиксируется фиксатором. И последним надевается декоративный колпачок.

Внимание! Если шарик однорычажного смесителя после разборки последнего оказался с небольшими дефектами, к примеру, появилась трещина, вмятина и прочие изъяны, его надо обязательно заменить на новый.

Как починить смеситель в ванной

Кухонный смеситель от ванного отличается наличием в последнем переключателя, который перенаправляет воду из крана в душ. Всё остальное точно такое же, и ремонт производится так же, как было описано выше.

Однорычажный смеситель для ванной с переключателем в виде штока, расположенного на корпусе гусака

Что касается ремонта переключателя. Существует достаточно большое разнообразие переключателей в плане их конструкции. Чтобы провести переключение с крана на душ, одни модели надо поворачивать относительно своей оси, другие вытягиваются как шток, третьи расположены сбоку корпуса смесителя, четвёртые сверху гусака и прочее. Но у всех у них одна проблема – ржавчина и накипь, которые нарастают и не дают детали двигаться на открытие или закрытие. Переключатель начинает работать туго, прокладки постепенно истираются, так что говорить о какой-то герметичность конструкции уже не приходится.

Что можно посоветовать по поводу ремонта переключателя. В первую очередь его надо разобрать. Это несложно, потому что данная деталь с корпусом смесителя и гусаком соединена накидными гайками, внутри которых установлены резиновые прокладки:

1. Проверяются прокладки на их целостность. Но так как смеситель уже разобрали, то лучше поменять их на новые.
2. Все элементы переключателя надо очистить от грязи и ржавчины.
3. Особе внимание уделите резьбе, от которой зависит полное примыкание гаек и полная фиксация детали к корпусу прибора.

Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ. Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины.

Переключатель с крана на душ в однорычажном смесители для ванной

Чтобы было понятно, как разбирается однорычажный кран на раковине в ванной комнате, предлагаем посмотреть видео.

Watch this video on YouTube

Профилактические меры

Что можно предпринять, чтобы смесители для раковины на кухне и в ванной работали долго и не создавали проблем. Во всём виновата вода. Именно она негативно влияет на детали и узлы сантехнических приборов. И чем она жёстче и загрязнённее, тем срок эксплуатации смесителей будет ниже.

Поэтому самый эффективный способ продлить данный срок – это очистить воду. Делается сегодня это просто. Надо в систему водопровода установить фильтры, которые будут удерживать взвешенные частицы. Ведь именно они попадают в стыки и смежные плоскости деталей и узлов, оставляя там царапины, разрывая резиновые прокладки и манжеты.

Фильтр в системе водопровода решает многие проблемы

Не последнюю негативную роль играет накипь, но бороться с ней самостоятельно сложно. Ведь это солевые отложения, которые возникают при нагревании жёсткой воды. Можно установить в систему водопровода фильтры-умягчители, но это недешёвое оборудование, достаточно больших размеров, под которое надо выделить место. В квартире с этим могут возникнуть проблемы. Но стоит ли это того, чтобы сохранить в целостности смесители.

Надо добавить, что многие производители очень внимательно относятся к производству смесителей. Используются высококачественные металлы, пластик и резина, детали подогнаны с высокой точностью. Поэтому невзирая на качество используемой воды, такие приборы служат по несколько лет при достаточно высокой интенсивности эксплуатации. Так что стоит обратить внимание на брендовые модели с гарантией качества.

Два видео: как разобрать однорычажный смеситель

На первом видео показано, как надо правильно разобрать шаровой кран на кухне.

Watch this video on YouTube

Тема второго видео – как разобрать смеситель однорычажного типа в ванной комнате своими руками. Здесь имеется в виду смеситель картриджного типа.

Watch this video on YouTube

Заключение по теме

Итак, перед тем как снять и отремонтировать смеситель на кухне, надо в первую очередь понять, как он устроен, какой у него основной смесительный узел. Именно отталкиваясь от этого, и надо проводить весь ремонтный процесс. Но в любом случае разобрать прибор и отремонтировать несложно.

Если у вас по поводу разобранной темы появились вопросы, мы готовы их услышать. Пишите их в комментариях, и наши редакторы обязательно на них ответят.



Обсудить2

Предыдущая

ИнженерияСпособы самостоятельной очистки воды из скважины от железа в частном доме

Следующая

ИнженерияЦиркуляционный насос для отопления частного дома

Ремонт однорычажного смесителя для ванной, кухни

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Содержание статьи

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

• Переключатель с фиксирующим винтом.
• Стопорная (прижимная) гайка.
• Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
• Корпус смесителя, в котором имеется «посадочное» место под картридж.
• Крепления, шпильки и прокладки для обеспечения герметичности.
• Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
• Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

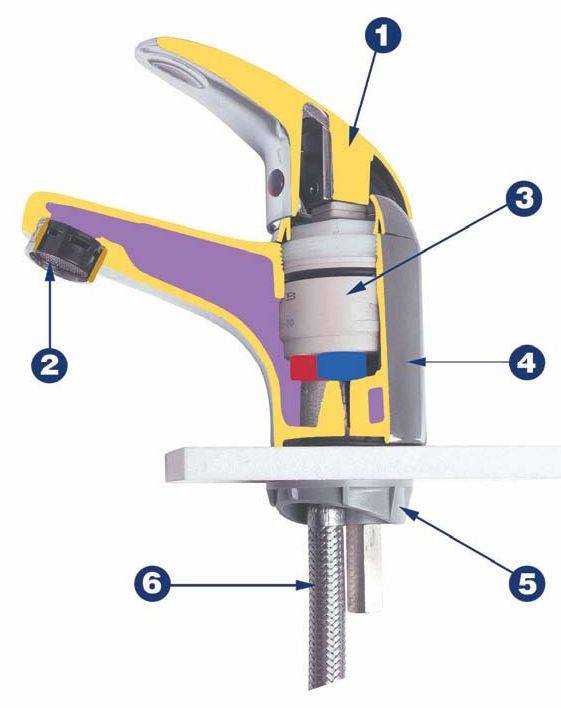

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений.  Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

• Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
• Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
• Открылся доступ к шарику. Тянем за шток, вынимаем шар.
• Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете.  Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Как отремонтировать протекающий однорычажный картриджный кран

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов.

Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Картриджный смеситель — это особый тип бесшайбовой арматуры, обычно используемый на кухнях и в ванных комнатах. Он сконструирован таким образом, чтобы картриджную вставку можно было легко заменить, когда из крана начинает капать и течь.

Картриджные смесители бывают однорычажными и двухрычажными, и в разных моделях используются разные типы пластиковых или латунных картриджей. В смесителе с одной ручкой ручка поднимает или опускает картридж внутри корпуса смесителя, чтобы запускать и останавливать поток воды. В один и тот же картридж подается и горячая, и холодная вода, а поворотом ручки регулируется смесь и температура. Картриджные смесители с двумя ручками работают аналогично, но в этой конструкции есть два картриджа, каждый из которых регулирует поток либо горячей, либо холодной воды.

В них движение ручки скручивает картридж, а не поднимает его вверх и вниз.

Тип водяного регулирующего клапана , который используется в вашем кране, не всегда очевиден, просто взглянув на кран. Например, в кухонном смесителе с одной ручкой может использоваться шар, диск или картриджный кран. Однако обычно кран с одной ручкой дает отчетливое ощущение, что внутренний картридж поднимается вверх, когда вы включаете воду. В смесителях шарового или дискового типа ощущение скольжения или вращения внутренних частей.

В этом проекте обсуждается только однорычажный смеситель картриджного типа. Некоторые модели кранов сложнее других, но эти инструкции применимы в большинстве ситуаций.

Первым шагом в ремонте крана является определение места запора воды и отключение линий подачи горячей и холодной воды, идущих к крану. Запор воды обычно находится прямо под раковиной и состоит из небольшого клапана и небольшой ручки — одной для трубы холодной воды, а другой для горячей воды.

В большинстве случаев вы будете поворачивать ручку по часовой стрелке, чтобы затянуть ее и отключить. Убедитесь, что клапаны плотно закручены. Клапаны других типов могут иметь рычажную рукоятку, которая закрывается поворотом их перпендикулярно ватерлинии.

Если в вашем доме нет локальной запорной арматуры, то вам нужно будет подойти к водопроводу и перекрыть там подачу воды.

После отключения воды откройте кран, чтобы полностью сбросить давление и дать воде стечь.

Оборудование/инструменты

• Шестигранный ключ
• Трубный ключ или пассатижи
• Отвертка
• Универсальный нож

Материалы

• Сменный картриджный клапан
• Старая зубная щетка
• Водостойкая силиконовая смазка для сантехники

Ель / Кевин Норрис

1. Снимите ручку рычага крана

   Чтобы снять старый картридж, сначала нужно снять ручку. Это может быть немного сложно, поскольку производители часто прячут винт, удерживающий ручку, под съемной пластиковой накладкой или колпачком. Этот колпачок можно найти на верхней части ручки, по бокам, или это может быть открытый установочный винт с шестигранной головкой сбоку корпуса ручки крана.

   Поместите сетчатые фильтры корзины для раковины в слив, чтобы поймать любые падающие детали, прежде чем вы начнете разбирать смеситель.

   Чтобы получить доступ к винту рукоятки, осторожно подденьте пластиковый колпачок отверткой с тонким лезвием. Если у вашего смесителя нет пластиковой крышки, винт может быть скрыт под декоративной наклейкой поверх крышки смесителя, как это имеет место на некоторых старых смесителях марки Moen. Аккуратно поднимите наклейку лезвием ножа и снимите наклейку.

   Как только винт рукоятки обнажится, используйте отвертку с крестообразным шлицем или шестигранный ключ, чтобы выкрутить винт, затем поднимите и снимите рукоятку. В некоторых случаях достаточно просто ослабить установочный винт, чтобы снять ручку. Возможно, вам придется аккуратно поддеть ручку.

   Отложите ручку и винт в сторону.

   Ель / Кевин Норрис

   Совет

   Во время работы рекомендуется выстраивать детали на прилавке в том порядке, в котором они были сняты. Это немного облегчит повторную сборку.

2. Снимите стопорную гайку

   Способ удержания картриджа зависит от модели вашего крана. В большинстве случаев в корпусе смесителя есть какая-то стопорная гайка, которая фиксирует его на месте. В более старых и простых смесителях картридж удерживается только большой гайкой, которая обнажается после снятия ручки. Более новые или более дорогие картриджные смесители могут иметь декоративную манжету и другие детали, которые необходимо снять, прежде чем вы сможете добраться до стопорной гайки.

   Если вы видите стопорную гайку после снятия рукоятки, с помощью плоскогубцев или разводного ключа поверните стопорную гайку против часовой стрелки и снимите ее. Отложите гайку в сторону.

   Ель / Кевин Норрис

3. Вариант: когда стопорная гайка не видна

   Если вы не видите стопорную гайку после снятия ручки, у вас более новый и сложный картриджный кран. Отложите все следующие детали в том порядке, в котором они были сняты.

   Сначала откручиваем декоративный хомут. После снятия вы можете найти скобу, прикрепленную к картриджу с помощью винта с крестообразным шлицем, который управляется рукояткой. Отвинтите винт, чтобы снять скобу адаптера/разъема рукоятки.

   После того, как этот кронштейн будет удален, вы можете найти белое пластиковое кольцо, которое находится внутри корпуса крана. Снимите кольцо и обязательно обратите внимание на ориентацию пластикового стопорного кольца в любой шпоночной канавке в корпусе крана. Это кольцо будет ориентировать движение ручки.

   Снимите шайбу штока. После удаления этих деталей вы должны увидеть стопорную гайку, удерживающую картридж на месте. Снимите стопорную гайку.

   Вставьте плоскую отвертку за зажим и аккуратно подденьте его из удерживающего паза. Вы также можете попробовать это с помощью острогубцев. Осторожно снимите зажим, затем отложите его вместе с другими частями в том порядке, в котором он был снят.

   Ель / Кевин Норрис

4. Снимите удерживающую скобу (если имеется) и старый картридж

   Некоторые смесители имеют удерживающий зажим для картриджа: это U-образный латунный зажим, который удерживает картридж на месте внутри корпуса смесителя и (если имеется) должен быть удален перед извлечением картриджа. Клипса окружает два пластиковых выступа на корпусе картриджа. (Вам нужно будет скопировать эту точную ориентацию при замене картриджа.) Чтобы снять зажим для картриджа, вставьте отвертку с плоским лезвием за зажим и аккуратно подденьте его из удерживающего паза. Вы также можете попробовать это с помощью острогубцев. Осторожно снимите зажим, затем отложите его вместе с другими частями в том порядке, в котором он был снят.

   Освободив картридж от всех зажимов и креплений (если они были), его можно снять, приподняв вверх и вытащив наружу. Это может быть сложнее, чем кажется, потому что содержащиеся в воде минералы могут привести к залипанию картриджа. Вот почему в ваш новый комплект картриджей обычно входит белый пластиковый инструмент с квадратным верхом, который поможет вам ослабить картридж.

   Поместите инструмент поверх стержня картриджа и совместите выемки на пластиковом инструменте с выступами на картридже. Вы хотите, чтобы он точно подходил к верхней части картриджа.

   С помощью разводного ключа или плоскогубцев возьмитесь за квадратную верхнюю часть пластикового инструмента и поверните картридж вперед и назад в корпусе, чтобы ослабить его.

   Снимите пластиковый инструмент и с помощью плоскогубцев крепко возьмитесь за верхнюю часть стержня картриджа и потяните прямо вверх, чтобы вынуть картридж из корпуса крана. Вместе с картриджем выльется немного воды — это нормально.

   Если картридж застрял и вы не можете его извлечь, вам придется использовать съемник картриджа.

   Ель / Кевин Норрис

5. Купить новый картридж

   Купите новый сменный картридж. Продано много десятков сменных картриджей, поэтому убедитесь, что вы покупаете правильный картридж. Брать с собой в магазин старый картридж для сравнения зачастую лучший способ избежать ошибок.

   Ель / Кевин Норрис

6. Установите новый картридж

   Новый картридж легко заменить — просто позаботьтесь о том, чтобы правильно выровнять его при установке.

   С помощью термостойкой силиконовой сантехнической смазки нанесите тонкий слой на все резиновые уплотнительные кольца и резиновые уплотнения на картридже. Затем потяните верхнюю часть стержня в верхнее положение, чтобы открыть картридж.

   Аккуратно поместите картридж обратно в корпус крана и надавите, пока он полностью не встанет на место, убедившись, что два выступа картриджа точно совмещены с выемкой или прорезями удерживающего зажима в корпусе картриджа крана. Возможно, вам придется использовать плоскогубцы, чтобы захватить верхнюю часть стержня картриджа и полностью протолкнуть картридж вниз.

   Установите фиксирующий зажим, вставив его обратно в гнездо до упора. Возможно, вам придется немного повернуть картридж, чтобы клипса полностью встала на место, если выступы картриджа не были точно совмещены с выемками удерживающей клипсы. Если вы используете белый пластиковый инструмент, чтобы слегка повернуть картридж, вставляя зажим на место, он должен встать на место со щелчком.

   Ель / Кевин Норрис

7. Сборка крана

   После установки картриджа сборка смесителя производится в порядке, обратном разборке.

   Замените стопорную гайку и другие детали в соответствии с моделью смесителя. Снова откройте водяные клапаны и проверьте на наличие утечек.

   Наконечник

   Если при сборке смесителя вы обнаружите, что регуляторы горячей и холодной воды перепутаны, значит, вы установили картридж задом наперед. Разберите и извлеките картридж и поверните его на 180 градусов перед повторной установкой.

   Ель / Кевин Норрис

Смотреть сейчас: Как отремонтировать двухрычажный картриджный кран

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Проблемы с жесткой водой . Государственный университет Северной Дакоты.

КАК ОТРЕМОНТИРОВАТЬ РЫЧАЖНЫЙ СМЕСИТЕЛЬ С ОДНОЙ РУЧКОЙ? – Rbrohant

от Rbrohant JK на 25 нояб. 2021 г.

Однорычажный смеситель сегодня является одним из самых популярных типов смесителей. Однорычажный смеситель прост в установке и использовании. Он сочетает в себе кран горячей и холодной воды. Трубка выхода горячей и холодной воды управляется изменением направления вращения рукоятки. А температура воды регулируется углом поворота. Этот тип смесителя сегодня обычно устанавливается в частных домах. Однорычажный смеситель может иметь один из трех различных типов клапанных механизмов, но этапы обслуживания между ними не сильно различаются. Когда кран протекает, резиновое уплотнение или уплотнительное кольцо обычно изнашиваются, хотя вам может потребоваться снять кран для легкой замены. Проблема с регулировкой температуры чаще встречается у кранов с картриджем и иногда означает, что вам нужен новый картридж.

Различные типы клапанов

При ремонте смесителя полезно знать, какой механизм вы используете. Обычно для получения этой информации достаточно беглого взгляда на кран. Если низ рычага круглый или полусферический, то на кране стоит шаровой кран. Однако, если рычаг напрямую соединен со штоком клапана и вокруг клапана имеется круглая горловина, это может быть керамический диск. Если корпус клапана прямой и цилиндрический, а нижняя часть рычага тянет клапан вверх, когда рычаг поднимается, в кране может быть картридж с чернилами.

Разборка

Независимо от того, какой тип крана вы хотите починить, вам необходимо перекрыть подачу воды и снять ручку крана. Обычно он крепится винтом с шестигранной головкой под рычагом. Возможно, вам придется открыть декоративную крышку, чтобы найти ее. После отделения рукоятки ослабьте кольцо, чтобы ослабить шаровой клапан, затем открутите два или три винта, чтобы снять керамический диск. Чернильный картридж может быть труднее извлечь. После вытягивания монтажного штифта с помощью плоскогубцев вы сможете вытащить его, но он часто застревает, и вам может понадобиться съемник картриджа, чтобы удалить его.

Замените прокладку

Уплотнение, вызывающее утечку, обычно находится во впускном отверстии для воды в нижней части седла клапана. Обычно их можно выманить плоской отверткой, а если они подпружинены, то пружина идет вместе с ними. В большинстве хозяйственных магазинов есть варианты ремонта уплотнений и пружин, поэтому вам следует найти альтернативу. Керамические диски, шаровые краны и катушки обычно поставляются с внешними уплотнительными кольцами и могут протекать даже при износе. Используйте канцелярский нож, чтобы срезать изношенную смазку, посыпать новой смазкой и раскатать смазку, чтобы улучшить герметичность.

Проблема с чернильным картриджем

Старые чернильные картриджи могут быть засорены минеральными отложениями. В этом случае могут возникнуть трудности с регулировкой температуры.
