Мансарда стропильная система: Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

  1. Наслонная    . Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами.

А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

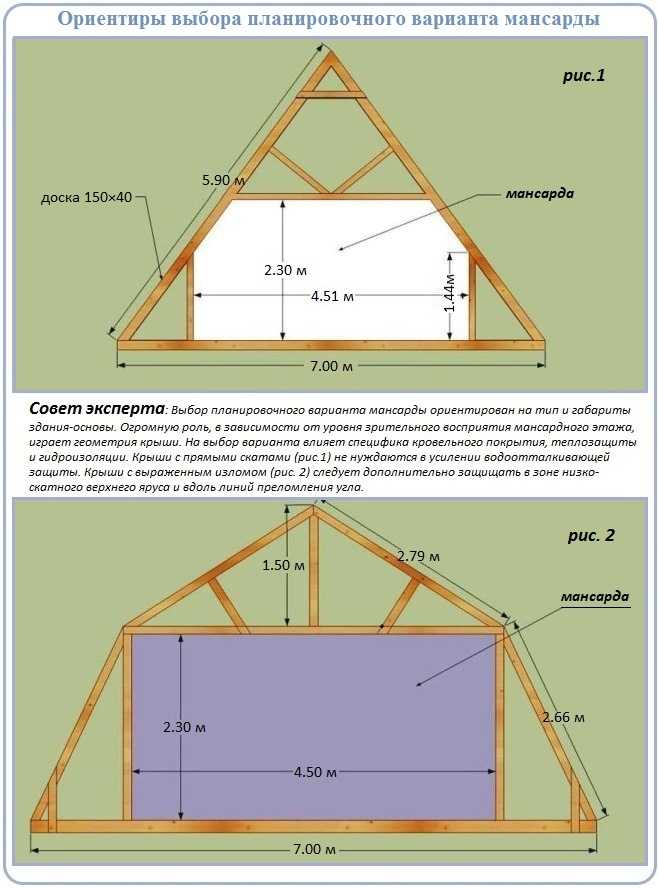

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала.

Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Ознакомьтесь с ТОП 10 хороших аккумуляторных шуруповертов.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

  1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
  2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
  3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
  4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

    Установка стоек и ригеля

  5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
  6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском.

    Крепление стропил и подкосов на металлические накладки

    Монтаж верхних стропил

  7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером.
    Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

как сделать стропильную систему, чертежи стропил двухскатной мансарды с дополнительным скатом, монтаж, расчет, установка

Содержание:

Типы мансардных крыш
Порядок расчета стропил
Этапы обустройства мансардной крыши
Как сделать стропильную систему правильно
Устройство ломаной крыши мансарды по чертежам
Особенности обустройства мансардного этажа

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши.

Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.


Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

  • наслонной – в этом случае балки опираются на несущие стены дома;
  • висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

  1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
  2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
  3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломаную поверхность.
  4. Полувальмовая и вальмовая. У этих кровель четыре ската.
  5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
  6. Сводчатая. Имеет параболические или округлые очертания.


Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

  • геометрические параметры строения;
  • вид кровельного материала;
  • климатические и погодные нагрузки;
  • рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

  • вес элементов мансардного помещения;
  • ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса. Читайте также: «Каркас мансардной крыши, создание стропильной системы».


Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

  • мауэрлат;
  • коньковый брус;
  • стропильные ноги;
  • вертикальные стойки;
  • наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.


Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

  1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
  2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
  3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
  4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
  5. В верхней части каркаса соединяют между собой стропила.
  6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
  7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

До того как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

  1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
  2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
  3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
  4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
  5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подвержена воздействию влажного воздуха.
  6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
  7. До того как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.


Но при возведении ломаной крыши придерживаются следующих правил:

  1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
  2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
  3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
  4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.


По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию. Читайте также: «Как сделать стропильную систему своими руками».
