Лестница металлическая винтовая фото: нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

Содержание

нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

В домах и квартирах более одного этажа никак не обойтись без лестницы. Но бывает, что свободной площади очень мало, а наверх взбираться очень надо. В этом случае может помочь простая, но устойчивая винтовая лестница. Некоторые модели обыгрываются современными дизайнерами так, что они становятся не только удобным подъемником, но также и прекрасным дополнением к интерьеру и вместительным хранилищем для полезных и важных мелочей.

Виды и элементы

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

  • Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
  • Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.
  • Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
  • Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию.

Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

Она может быть травмоопасной и неудобной.

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

  • ступени;
  • верхняя площадка;
  • столб для установки перил;
  • непосредственно перила;
  • центровой столб – ось конструкции;
  • стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
  • ограждение второго этажа.

Основные моменты сборки обозначены четырьмя узлами.

Мини-схема по наборной комплектации винтовых лестниц выглядит так:

  • узел А – крепление осевой трубы к перилам второго этажа;
  • узел Б – центровая труба соединяется с консолью ступени;
  • узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
  • узел Г – объединение нижнего опорного центра с основной трубой.

Плюсы и минусы

Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

Положительные утверждения в пользу витиеватой конструкции на второй этаж:

  • винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
  • витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
  • низкая стоимость относительно стандартных маршевых конструкций;
  • часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

  • По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
  • Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

Попробуем разобраться в материалах, из которых изготавливаются винтовые лестницы.

Материалы

Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

  • Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.
  • Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.
  • Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.
  • Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
  • Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

Для помпезно-гротескных помещений уникальным решением станут громоздкие конструкции из бетона или камня.

Выбор формы

Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

Несмотря на то что форма уже предопределена, она может иметь разные вариации:

  • спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;
  • прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
  • лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

Если у вас еще не вырезан потолочный проем под винтовую конструкцию, задумайтесь, всем ли членам семьи будет удобно подниматься на второй этаж, в котором будет вырезана круглая дыра относительно небольшого диаметра.

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

  • ступени – ширина, длина и расстояние между ними;
  • ось – толщина стен и диаметр столба;
  • подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
  • виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Когда все замеры выполнены, схемы начерчены, а материал и форма выбраны, можно приступать непосредственно к изготовлению винтовой лестницы.

Изготовление

Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением.

В качестве основного стержня винтовой лестницы могут быть использованы:

  • металлические трубы;
  • бетонные и кирпичные столбы;
  • деревянные опоры.

Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

К дереву же они крепятся гораздо проще и более разнообразными способами.

Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

  • обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
  • деревянные доски должны быть идеально ровными, сухими и обработанными;
  • использовать в качестве исходного материала склеенные бруски.

Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель. Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам. Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

Стоит заметить, что балясины и перила – это самый последний этап в производстве и монтаже винтовой лестницы своими руками.

Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

Монтаж: порядок и нюансы

Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы. И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу.

  1. Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
  2. Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
  3. Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
  4. Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
  5. Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
  6. Следующим этапом происходит установка балясин и перил.

Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей. При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно.

Чтобы ваша винтовая лестница стала не только красивым достоянием интерьера, но и незаменимой безопасной помощницей, обратите внимание на самые распространенные советы и рекомендации специалистов.

Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

  • Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста.
  • При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.
  • Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения. Тогда у вас получится долговечное качественное покрытие.
  • Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма.
  • Материалы для изготовления лестницы должны быть качественными, прочными и долговечными. При подборе пристально присмотритесь ко всем составляющим и комплектующим.
  • Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
  • Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.
  • Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
  • В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.
  • В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
  • Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

Постоянный уход и присмотр за серпантинной домашней конструкцией обеспечит ее долговечную эксплуатацию на высшем уровне.

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

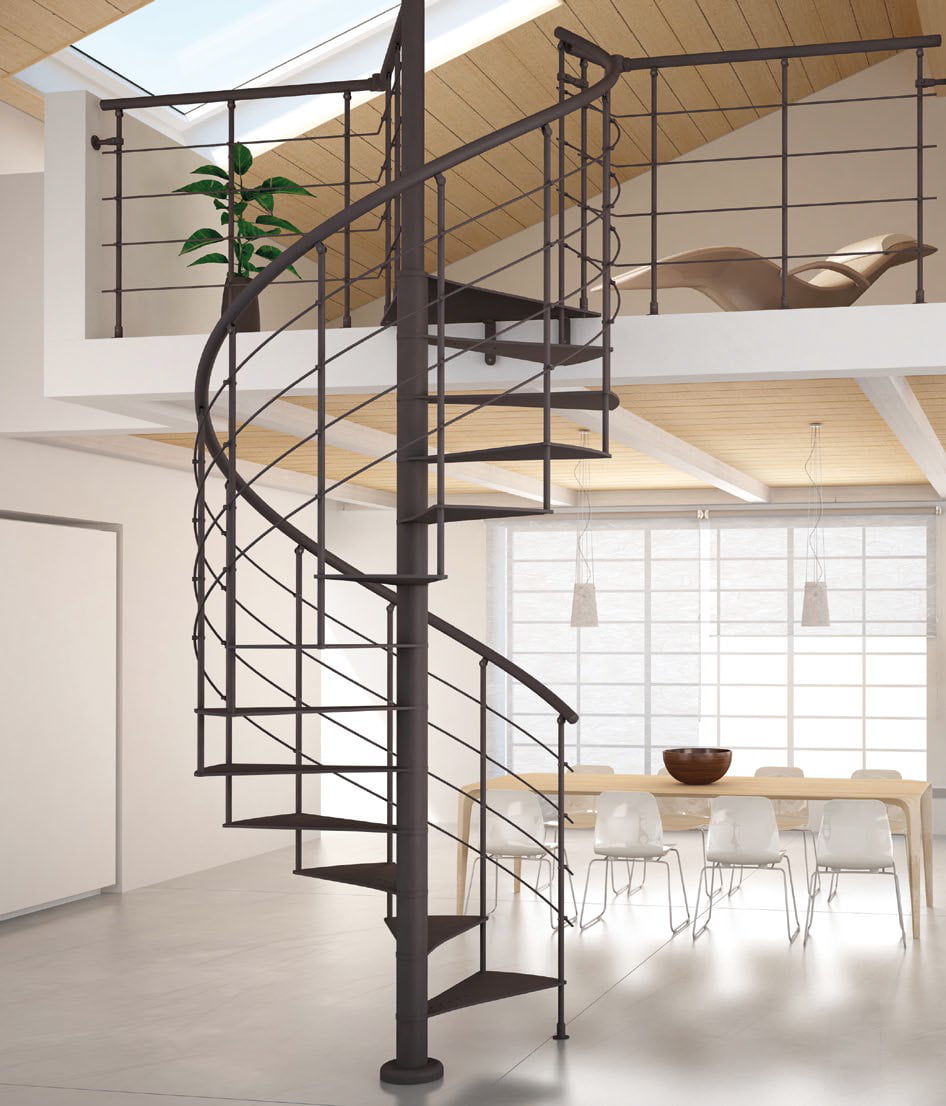

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Винтовая лестница (50 фото): эффектные интерьерные решения

Металлическая винтовая лестница футуристичного дизайна

В каких интерьерах уместны винтовые лестницы? Из чего их делают, и что нужно знать перед тем, как устанавливать такую лестницу в своем жилище? Ответы – в нашем обзоре!

Пожалуй, одними из самых практичных и эстетичных лестниц являются винтовые. Они экономят место в маленьких пространствах и служат истинным украшением просторных апартаментов. Они настолько универсальны, что могут применяться практически в любом стиле. Сегодня мы расскажем из чего их делают, что нужно учитывать при установке и какие визуальные приемы можно применить, используя этот элемент интерьера.

Содержание:

Что такое винтовая лестница?

Винтовая лестница имеет сложную форму и с первых же секунд привлекает к себе внимание. Её не спутаешь с другими конструкциями. Она состоит из клиновидных забежных ступеней, которые располагаются под определённым радиусом, а также перил и опорных элементов.

Винтовая лестница с деревянными ступенями

Чёрная винтовая лестница с белыми ступенями

В качестве опоры для винтового подъема могут служить:

  • Центральный столб;
  • Несущая стена;
  • Стойка;
  • Тетивы;
  • Спиралевидные косоуры;
  • Больцы.

Голубая винтовая лестница

Какие бывают винтовые лестницы?

Всего известно четыре типа винтовых лестниц. Каждый из них имеет свои особенности и тонкости установки.

1. Первая конструкция состоит из простых ступеней, имеющих клиновидную форму. Широкий конец каждой ступени опирается на стены, которые окружают лестницу, а узкий конец крепится на опорный столб. Последний, в свою очередь, выполняется из толстых концов самих ступеней или же из кирпичной кладки.

Винтовая лестница первого типа

2. Винтовая лестница на второй этаж может выполняться и без участия опорных стен. Этот тип предполагает консольный монтаж отдельных ступеней на среднем монолитном опорном столбе.

Винтовая лестница на опорном столбе

3. Металлические винтовые лестницы считаются одними из самых популярных сегодня. Особенно, стальные конструкции, имеющие внутренний опорный стержень. Он является несущей основой всей лестницы, поэтому его выполняют из металлической трубы с толстыми стенами, диаметр которой равен 50 миллиметрам и больше.

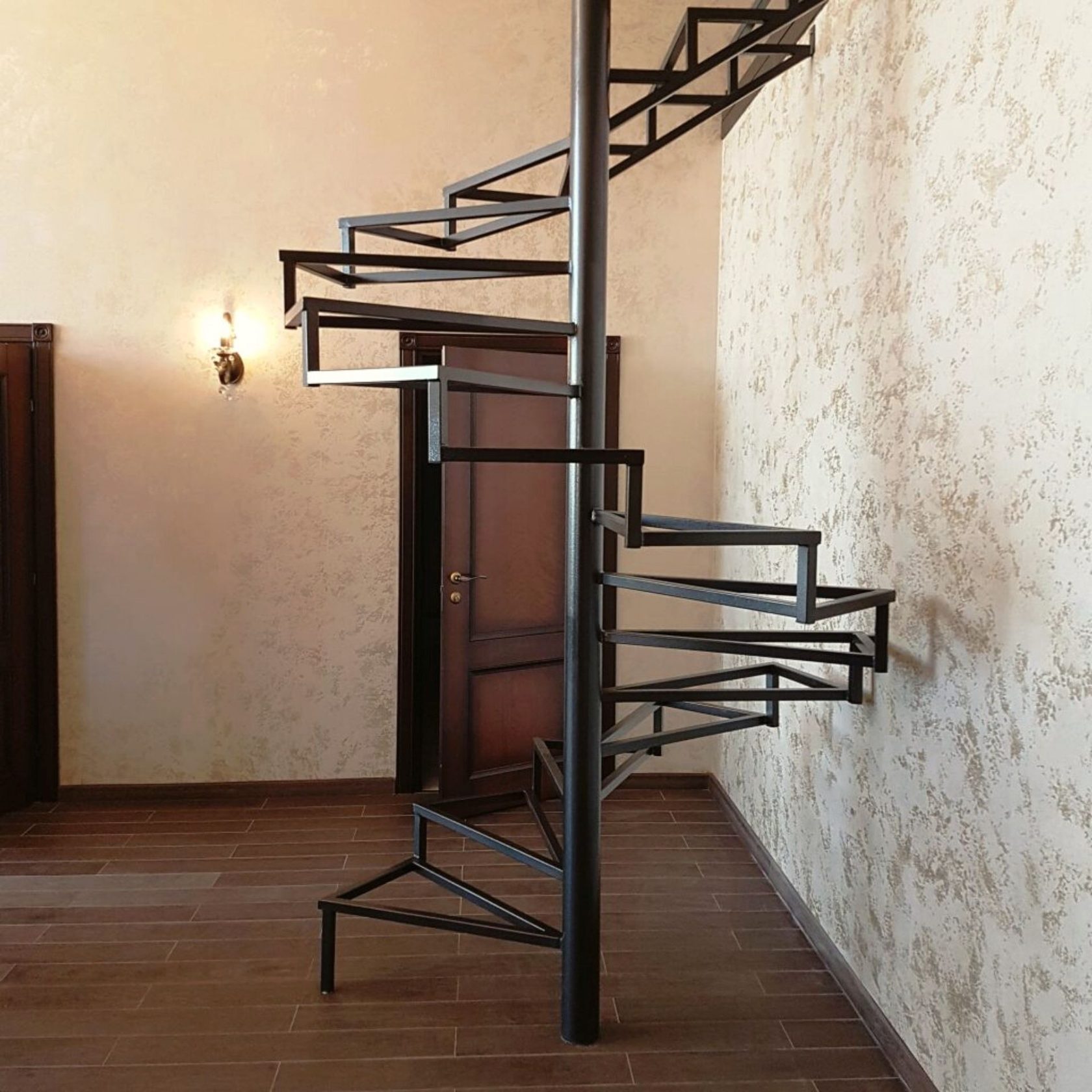

Металлическая винтовая лестница

4. Самые сложные по монтажу и конструкции, но одни из красивейших – лестницы без привычного опорного столба. Крепятся ступени таких лестниц в тетивы, загнутые в форме спирали. Они же переходят в несущие перила.

Самый сложный по исполнению тип винтовых лестниц

Совет. Изготовление винтовых лестниц для дома – дело весьма ответственное и сложное. Если у вас есть такая возможность, то проектировать винтовую лестницу желательно на начальной стадии разработки интерьера. Так, вы точно избежите неприятных ситуаций при монтаже, а также обыграете её стилистическое решение, и предусмотрите дополнительные места хранения под ней (если они потребуются).

Элегантная винтовая лестница в эклектичном интерьере

Необычный дизайн винтовой лестницы в экостиле

Технические особенности монтажа

Какой бы тип подъема вы не выбрали, вам понадобится помощь при установке. Помимо этого, необходимо учитывать особенности помещения и общепринятые технически требования к винтовым лестницам:

• Угол поворота винтовых лестниц равен 270-360 °.
• Монтаж возможен в помещениях с высотой потолков не менее 2-х метров.
• Большая часть таких конструкций закручивается против часовой стрелки, так как большая часть людей начинает подъём или спуск с правой ноги.

Лестница из металла в индустриальном стиле

• Широкий конец забежной ступени должен быть не меньше 40 сантиметров (чаще всего равен 41-50 см.), а узкий – 10-ти сантиметров.
• Диаметр опорной части зачастую составляет 20-50 миллиметров.

Массивная лестница с каменными ступенями

• Размеры винтовых подъемов могут быть совершенно разными – узкими и широкими. Они зависят от площади помещения. Но стоит помнить, что винтовая конструкция занимает около 2-2,2 метров площади.
• Высота между ступенями должна быть не меньше 18-20 сантиметров.

Необычная винтовая лестница из дерева

Совет. Оснастите лестницу удобными перилами, дабы избежать травматизма. Соблюдайте правильную высоту ступеней и рассчитывайте верную ширину проступи. Если в доме есть маленькие дети, делайте закрытые варианты лестницы.

Винтовая лестница с перилами

Материалы

Как известно, винтовая лестница состоит из опоры, ступеней и перил. Все они могут быть выполнены из одного материала или же комбинироваться между собой. Итак, из чего изготавливают каждый из элементов лестницы?

Стильная деревянная лестница

1. Опора:
• асбоцементная или стальная труба;
• бетон;
• камень;
• дерево;
• кирпич.

Яркая винтовая лестница в современном стиле

2. Перила:
• металл;
• клееная древесина твёрдых сортов;
• комбинация дерева и металла.

Красивая лестница чёрного цвета отлично контрастирует с белым диваном

3. Ступени:
• металл;
• пластмасса;
• стекло;
• массив ценных пород древесины (ясень, дуб, бук).

В качестве креплений между этими элементами может служить муфтовое крепление, сварка или болты.

Белая лестница в средиземноморском стиле

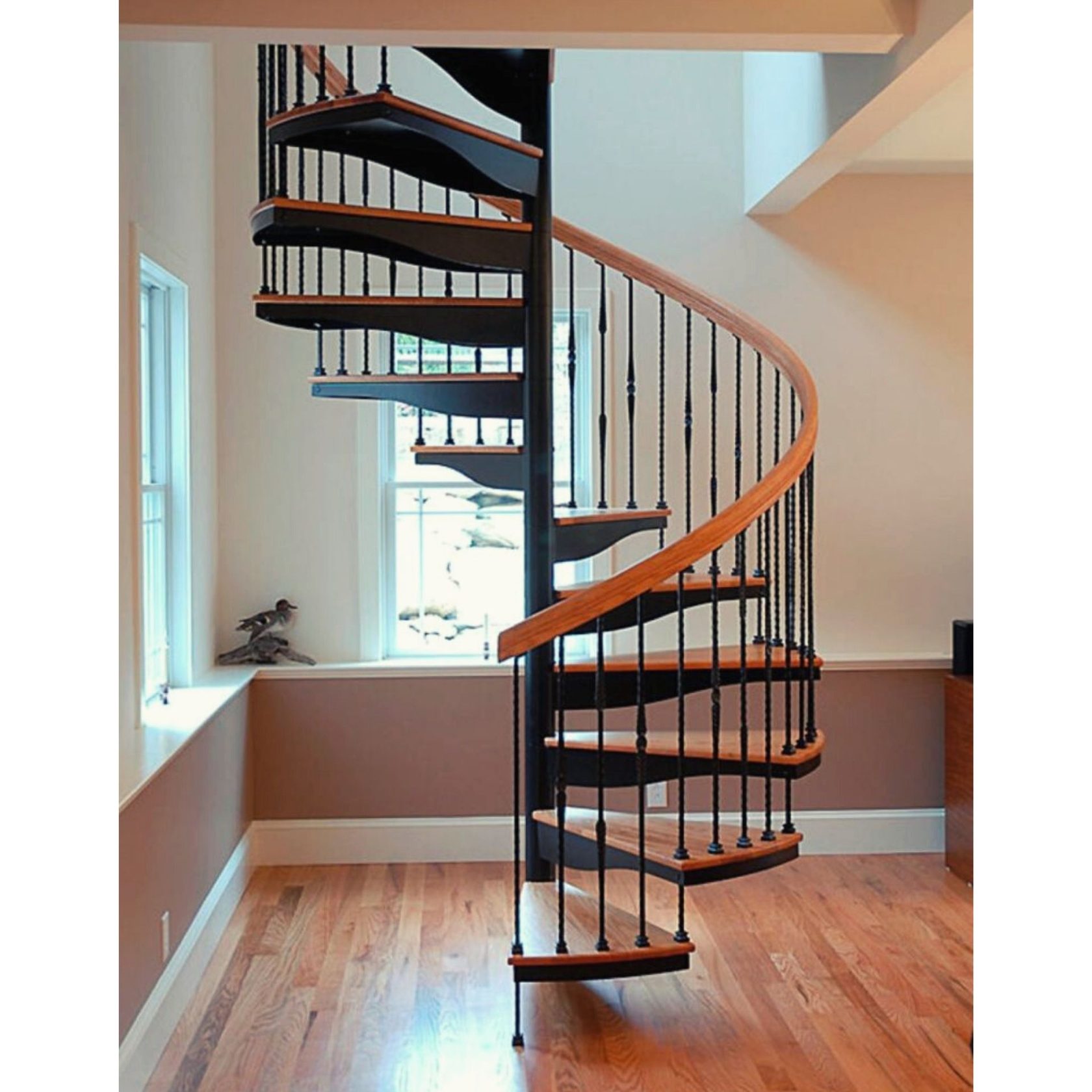

Винтовая лестница в интерьере

Такие лестницы популярны сегодня не только потому, что экономят квадратные метры, но и отличаются изяществом, богатством дизайнерских решений и даже могут визуально менять пространство. Например, если вы хотите создать приятную лёгкую атмосферу, то сделайте ставку на стеклянные ступени, которые будут дополнены металлическими балясинами и деревянными перилами. Такой вариант отлично подходит для интерьеров в современном стиле.

Лестница в современном стиле

Кованая винтовая лестница из металла непременно станет украшением загородного дома. Особенно, если он выполнен в классическом стиле.

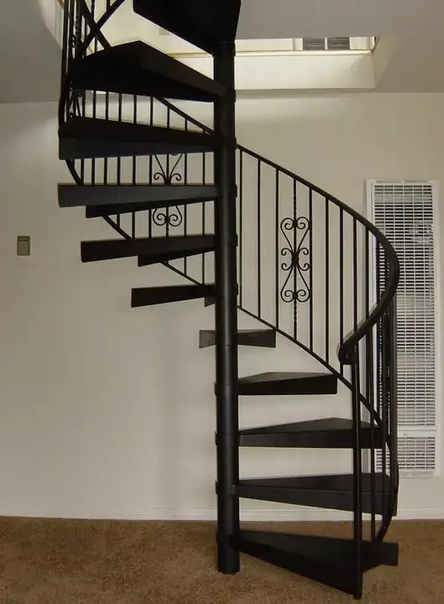

Кованная лестница

Деревянные лестницы с минималистичным декором будут хорошо смотреться в экостиле, а стеклянные и металлические лестницы отлично впишутся в стиль хай-тек.

Зелёная лестница в стильном интерьере

Закрученные подъемы в частном доме чаще всего выполняют именно эстетическую функцию. Около них нередко ставят консоль интересного дизайна с живыми цветами. В квартире же такие лестницы экономят пространство и под ними могут быть организованы дополнительные места хранения.

Стильная лестница, выполненная в элегантном стиле

Красивая деревянная лестница

Такая конструкция также может выступать и в роли арт-объекта – интересного цвета, необычной формы, с замысловатым декором или светодиодной подсветкой.

Красивая кованная лестница в восточном стиле

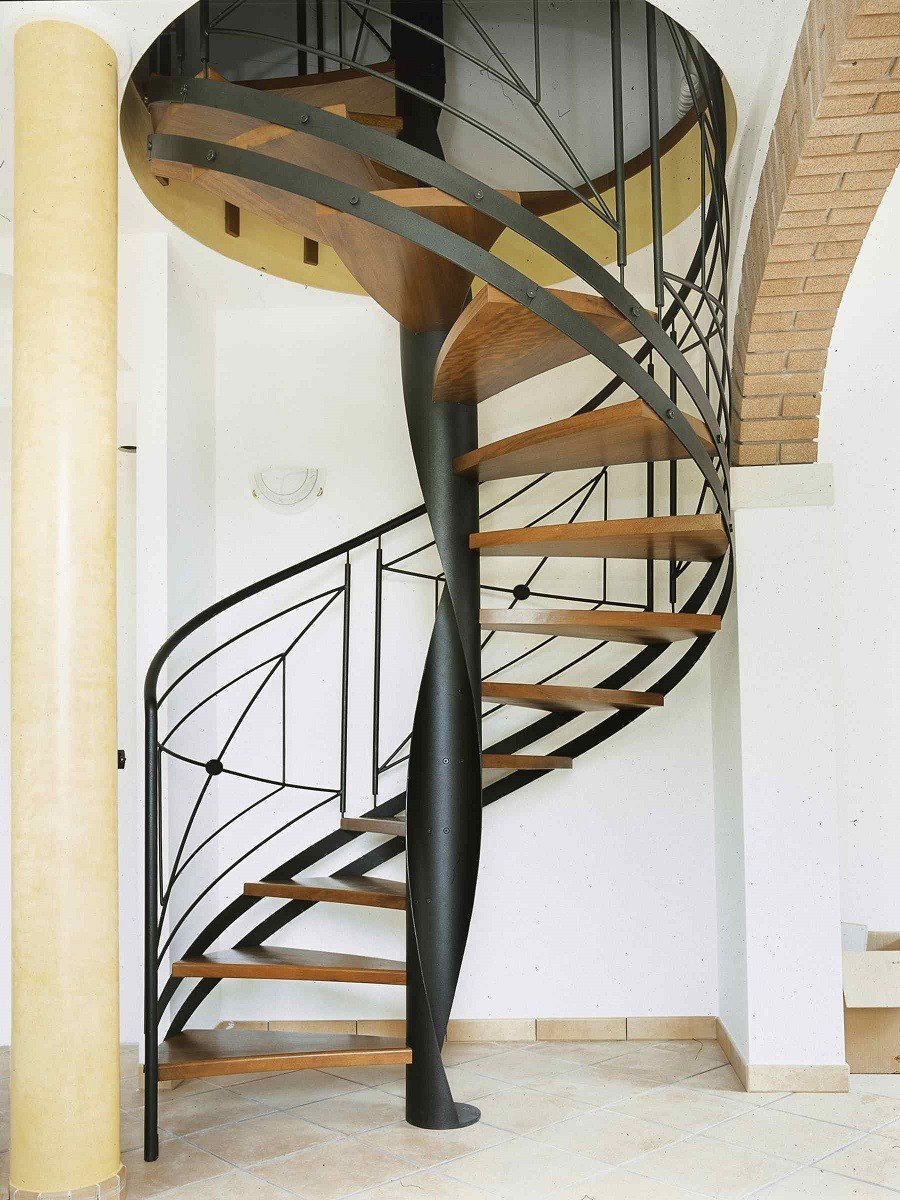

Необычная винтовая лестница, которая поражает своей длиной

Совет. Если лестница тёмного цвета, то визуально она кажется больше, но если она контрастирует с белым фоном стен, то выступает уже в роли активного элемента интерьера. Стоит поддержать композицию несколькими декоративными деталями (подушками, шторами, аксессуарами) и пространство преобразится до неузнаваемости.

Лестница необычного дизайна в итальянском интерьере

Выполнена винтовая лестница своими руками или на заказ – не важно. Главное, чтобы были соблюдены все технические моменты и лестница хорошо подходила именно под ваш интерьер. Тогда в нём воцарится приятная и стильная атмосфера.

виды и конструктивные особенности (+52 фото)

В двухэтажных домах, особняках, коттеджах важным и функциональным элементом обстановки является лестничная система. Она необходима для подъема на верхний ярус, чердак или мансарду. В условиях ограниченного пространства сложно вписать в интерьер полноценную маршевую конструкцию. Для экономии свободного места идеально подходит винтовая лестница – система вертикального типа, ступени которой расположены по спирали.

В основе винтовой конструкции лежит опора или стержень, по кругу которого размещены забежные ступени. Каждый фрагмент лестничного перехода вкруговую располагается на опорной стойке, расстояние между ступенями, их ширина и форма зависят от выбранной модели. Готовые изделия можно приобрести в разобранном виде и смонтировать по месту установки. Если есть навыки, материалы и инструменты, можно сделать лестницу своими руками.

Плюсы винтовых лестниц

Конструкция винтового типа (круглая или полувинтовая) эффектно смотрится в любом интерьере. Но по комфортности подъема круговая модель уступает маршевым конструкциям, затрудняет поднятие на верхний ярус громоздких предметов мебели.

По другим параметрам винтовые лестницы обладают несомненными преимуществами:

  • Не отнимают много свободного места благодаря конструктивным особенностям.
  • Модель, изготовленная из качественных материалов, обладает хорошими эксплуатационными характеристиками, компактностью.
  • По ценовой доступности винтовые конструкции более привлекательные для среднестатистических потребителей.
  • Опорные ступени, основная стойка, перила обладают требуемой устойчивостью, прочностью, выдерживают нагрузки.
  • Винтовую модель лестницы можно установить в любой комнате – в центре, у стены, перед входной дверью, у большого окна на террасу.
  • В художественно-дизайнерском плане изделия считаются наиболее выразительными из лестничных систем.
  • Некоторые варианты лестниц можно приобрести в разобранном виде, чтобы не оплачивать услуги мастеров по установке.
  • Универсальное назначение определяет широкую применяемость винтовых систем в частных домовладениях.

Спиралевидная лестница на второй этаж – это вспомогательный ход, обеспечивающий простой подъем на любой верхний ярус, включая чердачное помещение, мансарду. Использование круговых моделей выгодно подчеркивает интерьерный дизайн, вызывает восторг у окружающих.

Главное преимущество винтовых систем – экономия свободного места, возможность монтажа в условиях ограниченного пространства небольших помещений.

Виды конструкций

Винтовые лестницы на второй этаж можно классифицировать по различным признакам на несколько видов: по характеру расположения ступеней, материалу изготовления, форме. Они могут быть с перилами и без них, оснащаться массивными ступенями или очень маленькими и легкими приступками. Иногда для лестниц используют тетиву – специальное ограждение, которое может помочь при установке ступеней.

Основным требованием является наличие мощного стержня-опоры, к которому крепится вся конструкция. Он должен быть установлен четко по уровню, надежно закреплен, чтобы готовая система была строго вертикальной.

Наиболее значимый параметр при выборе является способ крепления забежных ступеней:

  • простая модель с клинообразными ступенями – элементы широким концом упираются на смежные стены по периметру, а узким – на опорные стойки;
  • консольный тип монтажа забежных ступеней – из главной опоры винтовой конструкции выступают фрагменты лестничной системы, закрепленные на стержне, возможен монтаж в центре помещения;
  • модели без опорного столба – монтаж ступеней выполняется в оформленные по спирали тетивы, которые одновременно выполняют роль несущих перил, это сложная система;
  • изделия с центральной стойкой – назначение опоры состоит в удерживании лестницы, каждая ступенька «обходит» стержень спирально, проступи прочно закреплены на опоре.
Четыре основных вида конструкции

Перед выбором нужно определиться и с формой изделия. Винтовые системы на второй этаж бывают круглыми (спиральными) и многоугольными (квадратными). Если монтаж выполняется у стены, можно установить модель многоугольной формы – хорошая экономия пространства. В центральной части помещения устанавливают изделия спиральной формы.

Все варианты винтовых лестничных систем условно классифицируют на стационарные и модульные. Лестницы стационарного типа на второй этаж преимущественно выполняют под заказ, чтобы учесть архитектурные особенности помещения.

Модульные изделия выпускают в готовом варианте, после доставки лестницу нужно собрать на месте. Преимущество – возможность демонтажа без повреждения фрагментов лестничной системы.

Модульный тип лестницы более легкий на вид

На видео: установка модульной лестницы своими руками.

Варианты винтовых лестниц на второй этаж

Чтобы обеспечить свободу и безопасность подъема на верхний ярус, винтовые лестницы для второго этажа должны отвечать определенным требованиям. Ширина ступеней будет комфортной и безопасной, если размер проступи не меньше 200 мм. Каждый фрагмент должен быть надежно зафиксирован, а лестница – четко выдержанной в вертикальной и горизонтальной плоскости.

Благодаря приемлемой стоимости и простоте монтажа винтовые системы пользуются широким спросом потребителей. Дополнительное преимущество относительно таких лестниц – минимальное давление опоры на пол, возможность интересно обыграть интерьер.

Эконом класса

Готовые лестницы на второй этаж спиральной формы можно приобрести у производителей продукции. Изделия эконом класса стоят недорого, полностью соответствуют требованиям безопасности, продаются в разобранном виде как модульные конструкции. В комплекте обязательно должны быть схема сборки и инструкция.

Компактная модель круглой лестницы выполняет функциональное назначение и обладает хорошими декоративными свойствами.

Особенности лестниц эконом класса:

  • высокое качество материала изготовления – металл, дерево;
  • вариативная стоимость, определяемая брендом-производителем;
  • модели на заказ изготавливают по индивидуальным проектам;
  • изделия не уступают дорогим лестницам по гамме и декору;
  • простую конструкцию легко установить самостоятельно.

Круговую лестницу можно сделать своими руками. Для этого требуется предварительно выполнить расчеты, составить чертеж и подготовить нужные инструменты, материалы. Но если с самостоятельным конструированием возникают трудности, лучше обратиться к специалистам. Главное требование, которому должна соответствовать винтовая модель эконом класса, – надежность и безопасность подъема/спуска.

На видео: супер дешёвая лестница для дачного дома.

Для маленьких проемов

Владельцы частных домов сталкиваются с проблемой размещения винтовых лестниц в ограниченном пространстве. Несмотря на компактные габариты лестниц, бывает трудно установить выбранную модель в небольшом помещении так, чтобы конструкция вписалась в маленький проем на втором этаже.

Условно можно разделить проемы на три основные категории:

  • минимальные (935х650 мм) – допускается монтаж только чердачной лестницы или стремянки, никаких спиралевидных моделей установить на практике не получится;

  • небольшие (1200х900 мм) – можно установить малогабаритную конструкцию с углом поворота до 70-90 градусов, но ею нельзя пользоваться постоянно;

  • узкие (2300х800 мм) – идеально подходит монтаж компактной винтовой лестницы любой формы и характера крепления ступеней.

В проемы, которые больше указанных размеров, можно монтировать маршевые лестницы, если позволяют габариты помещения. Важно учитывать форму проема на второй этаж – прямоугольная, круглая, полукруглая. Спиральные модели для монтажа в круглое/полукруглое отверстие должны иметь гнутые фрагменты.

Если проем на второй этаж имеет нестандартную форму (трапеция, многогранник, овал), рекомендуется выбирать винтовую лестницу на чердак под заказ. Специалисты примут во внимание нюансы места установки спиралевидных конструкций и заложат нужные размеры в индивидуальный проект.

Квадратные

Словосочетание «квадратная винтовая» не совсем корректное и может ввести в заблуждение. Лестница может быть квадратная по форме, но в ней не сохраняется строгая геометрия. Такая конструкция на второй этаж или чердак выполнена с поворотом под углом и не содержит гнутые элементы. Это нестандартное решение для ограниченного пространства.

Монтаж выполняется вдоль стены с опорой ступеней по периметру и на основной стержень. По форме лестница напоминает «неправильную змейку».

Особенности винтовой модели квадратного типа:

  • хорошо помещается в узком небольшом пространстве;
  • отличается простотой сборки и легкостью монтажа;
  • гармонирует с различными интерьерными стилями;
  • может быть основной или вспомогательной конструкцией;
  • ширина проступи по линии движения – от 200 мм;
  • угол крутизны зависит от свободного пространства;
  • хорошо воспринимает оказываемую нагрузку;
  • отличается компактными габаритами, небольшим весом.

Квадратная винтовая лестница – тандем спиральной и маршевой конструкции. Ее актуально использовать в узких помещениях или в комнатах, дизайн которых исключает плавные линии и обтекаемые формы. Проектирование модели может выполняться на стадии строительства домов и коттеджей или для готовых помещений. Небольшие экземпляры можно успешно установить на даче.

Изделия уступают по площади прямым маршевым системам и аккуратно вписываются в местах установки, где монтаж других конструкций невозможен технически.

Размеры

Чтобы по винтовой лестнице было удобно подниматься и спускаться, габариты изделия должны соответствовать принятым типоразмерам. Возможно изготовление лестниц по индивидуальному чертежу, а также самостоятельное изготовление.

Стандартные размеры для винтовой лестницы включают следующие параметры:

  • Оптимальная ширина ступеней в центральной части – 200 мм, на расстоянии 150 мм от опорного стержня – не менее 100 мм.

  • Длина ступеней варьируется, минимальный размер – 600 мм при диаметре лестницы 1400 мм, 800 мм – диаметр 2000 мм.
  • Стандартный проем в перекрытии под установку винтовой модели в диаметре составляет 2000 мм.

  • Для прохода человека ширина и высота конструкции должна обеспечивать свободу подъема на следующий виток спирали.

  • Стандартный диаметр основной металлической опоры из толстостенной трубы – 50 мм.
  • Оптимальное расстояние между поручнем и кромкой проема – не менее 100 мм.

Расчет размеров лестницы должен быть точным, чтобы обеспечить требуемую прочность и жесткость. Имеет значение крутизна ступеней – при более развернутом угле поворота по лестнице легче подниматься.

Перила – обязательный атрибут винтовой модели. Экземпляры без перил не обеспечивают требуемую безопасность подъема/спуска.

По материалу

Одно из условий долговечного использования лестниц на второй этаж – качество материала, монтажной фурнитуры и декоративных аксессуаров. Производители предлагают лестницы, выполненные из массива дерева, металла, бетона, стекла, чугуна.

Монолитные бетонные лестницы сложно вписать в обстановку помещения, поскольку они обладают визуальной тяжеловесностью, смотрятся строго и холодно. Что касается лестниц из стекла, то они смотрятся выигрышно, зрительно не «отбирают» свободное пространство. Наибольшую популярность получили деревянные, металлические и чугунные системы, каждая обладает своими характеристиками, плюсами и недостатками.

Деревянные

Установка винтовых лестниц из массива дерева – оптимальный вариант монтажа в доме, коттедже, на даче. Материал излучает приятное тепло, выигрышно смотрится в интерьере, обладает требуемой прочностью и долговечностью. Дерево хорошо поддается обработке, поэтому из разных пород древесины получаются интересные экземпляры с эффектным декором.

Преимущества деревянных винтовых лестниц:

  • экологическая чистота материала;
  • минимальные габариты для монтажа конструкции;
  • многообразие форм и привлекательная текстура;
  • высокая прочность, хороший срок эксплуатации при должной обработке;
  • небольшой вес, компактные размеры, высокая максимальная нагрузка на ступени;
  • можно удачно комбинировать металлические опоры с деревянными фрагментами.

Единственный недостаток лестниц из дерева – они подвержены воздействию влаги и перепадам температуры. Поэтому перед монтажом изделие должно быть обработано антисептиками, покрыто лаком в несколько слоев, чтобы избежать истирания поверхности.

Металлические

Лестницы из металла обладают наибольшей прочностью и сроком эксплуатации. При этом металл хорошо комбинируется с другими материалами (будь то дерево, камень или стекло), ему можно придавать различные формы. Поверхность металла можно окрашивать в любой оттенок, поэтому не возникает проблем с выбором по цвету.

К преимуществам металлических винтовых лестниц относятся:

  • многообразие форм и расцветок, комбинированные варианты;
  • высокая прочность, надежность конструкции и опоры;
  • привлекательное декоративное оформление, все типы установки;
  • большой срок эксплуатации, гармоничность в интерьерном дизайне;
  • использование для отделки красивых кованных фрагментов;
  • высокая устойчивость за счет использования жестких опор.

Система металлической винтовой лестницы интересно смотрится в помещении, ее можно использовать в качестве внутренней и наружной, основной и вспомогательной конструкции.

По сравнению с классической маршевой моделью металлическая винтовая система смотрится невесомо, зрительно не нагружает пространство.

Чугунные

Модели, изготовленные из чугуна – это эксклюзивные лестницы на второй этаж. Каждая конструкция оригинальна, поскольку для производства изделия предварительно готовят литьевую форму. Уникальная особенность чугунных изделий – возможность реализовать сложные ажурные узоры, изящные линии.

Несмотря на дороговизну материала, продолжительность технологического процесса производства, чугунные лестницы пользуются спросом, относятся к разряду элитных моделей.

Особенности и преимущества винтовых изделий из чугуна:

  • неповторимость дизайнерских решений, сложный декор;
  • высокая прочность и износостойкость, антикоррозийность;
  • продолжительный срок эксплуатации, жесткость, надежность;
  • эстетическая привлекательность, универсальное назначение;
  • реализация интересных элементов – балясины, столбы, перила.

Модная конструкция из чугуна выделяется среди ассортимента лестниц неповторимыми линиями, эксклюзивным дизайном, безупречным качеством. На современном рынке активным спросом пользуются европейские экземпляры (Италия). В некоторых дизайнерских проектах интерьер разрабатывается специально под установки элитных чугунных лестниц.

Винтовые лестничные конструкции – удачное решение для любого частного дома. Они обладают требуемой функциональностью, долговечностью, декоративной привлекательностью. Чтобы сделать подъем и спуск комфортным и безопасным, нужно выбирать качественные модели и проверять надежность конструкции в процессе монтажа.

Сборка винтовой лестницы из фанеры своими руками (1 видео)

Интересные решения (52 фото)

Самые лучшие посты

Винтовые лестницы на второй этаж в частном доме: фото, цены

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Винтовая лестница по праву считается королевой среди лестничных систем. Всегда роскошная, с непревзойденным дизайном — такая конструкция служит центральным декоративным элементом, вокруг которого формируется весь интерьер. Винтовые системы лестниц предельно функциональны, но при этом не занимают много полезного пространства. Обзор «Винтовые лестницы на второй этаж в частном доме: фото, цены на конструкции» поможет изучить существующие варианты лестниц и отдать предпочтение функциональной, безопасной и компактной конструкции.

Стильная винтовая лестница из дерева украсит любой интерьер

Винтовая лестница: виды конструкций

Винтовые лестницы являются наиболее привлекательными и необычными конструкциями. Они могут различаться по материалам, применяемым для их изготовления и по стилю конструкции. Классифицируются винтовые лестницы в зависимости от способа опоры проступей (ступеней):

  • опора ступеней на стены и столб — в такой конструкции ступени винтовой лестницы клинообразной формы опираются своей широкой частью на периметральные стены, в то время как узкая часть ступеней имеет опору в виде среднего столба. Опорный столб выполняется из камня или может быть набран из утолщений ступеней;
  • консольное крепление ступеней вокруг опорного столба — ступени такой винтовой системы консольно крепятся к центральной стойке в виде столба. Крепление ступеней получается довольно жестким, поэтому такая лестница может устанавливаться необязательно рядом со стеной;

Деревянная винтовая лестница с опорой на изогнутую тетиву

  • опора ступеней на изогнутую тетиву и ограждение — такая конструкция лестницы не предусматривает центральной опоры. Ступени монтируются в изогнутые спирально тетивы, служащие в то же время и заграждениями. Изготовление такой винтовой конструкции сопряжено с определенными сложностями, однако, она имеет очень привлекательный и оригинальный вид;
  • ступени нанизаны узкой частью на обсадную опорную трубу — наиболее распространенный способ крепления ступеней: металлические проступи консольно опираются на внутреннюю опорную стойку в виде трубы. В этой конструкции важно, чтобы труба была не меньше 50 мм в диаметре, так как она выполняет роль несущего элемента в лестничной системе.

Варианты конструкции винтовой лестницы

Для изготовления винтовых лестниц применяются различные материалы, среди которых:

  • металл — нержавеющая сталь, легированная сталь, латунь, шлифованный алюминий, чугун;
  • дерево — дуб, клен, бук, лиственница, сосна и другие;
  • камень, кирпич, керамика, стекло, мрамор.

Для создания винтовых систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и необычные конструкции. Главным их достоинством является высокая прочность и устойчивость к весомым нагрузкам.

Современные винтовые лестницы могут быть самых разнообразных форм и цветов

Расчет винтовых лестниц

Расчет размеров винтовой лестницы во многом зависит от назначения конструкции: будет ли она основная или вспомогательная. Если лестница выполняет роль основной, рекомендуется размер ее ступеней принимать не меньше, чем 90 см в длину, а диаметр проема, в который она будет устанавливаться — 200 см. Получается, что диаметр проема должен быть приблизительно на 20 см больше двух величин длины ступеней. Такая величина проема объясняется необходимостью обустройства винтовой лестничной конструкции ограждением и перилами. Тогда между перилами и поверхностью проема остается зазор в 10 см, что будет способствовать удобному опиранию на поручень. В случае со вспомогательной винтовой лестницей достаточно проема с диаметром 140 см и длиной ступеней 60 см. Обычно такие лестницы используют для подъема на чердак или спуска в подвальное помещение.

Компактная металлическая лестница на чердак

Конструкция винтовых лестниц такова, что при передвижении по ним используется не вся длина ступеней, а только широкая ее часть. Если, к примеру, проектируемая лестница имеет ширину ступени 90 см, то часть от этой ступени будет крепиться к опорному столбу, с другой стороны будет крепиться ограждение. Таким образом, для ходьбы останется около 80 см. Но учитывая, что ступени винтовой конструкции имеют забежное расположение, та их часть, которая крепится у столба, будет нависать над частью последующей ступени. Следовательно, ширина ступени, пригодная для передвижения, сократится еще на 25%. В результате получится, что из всей ступени шириной 90 см использоваться для перемещения будет около 50 см.

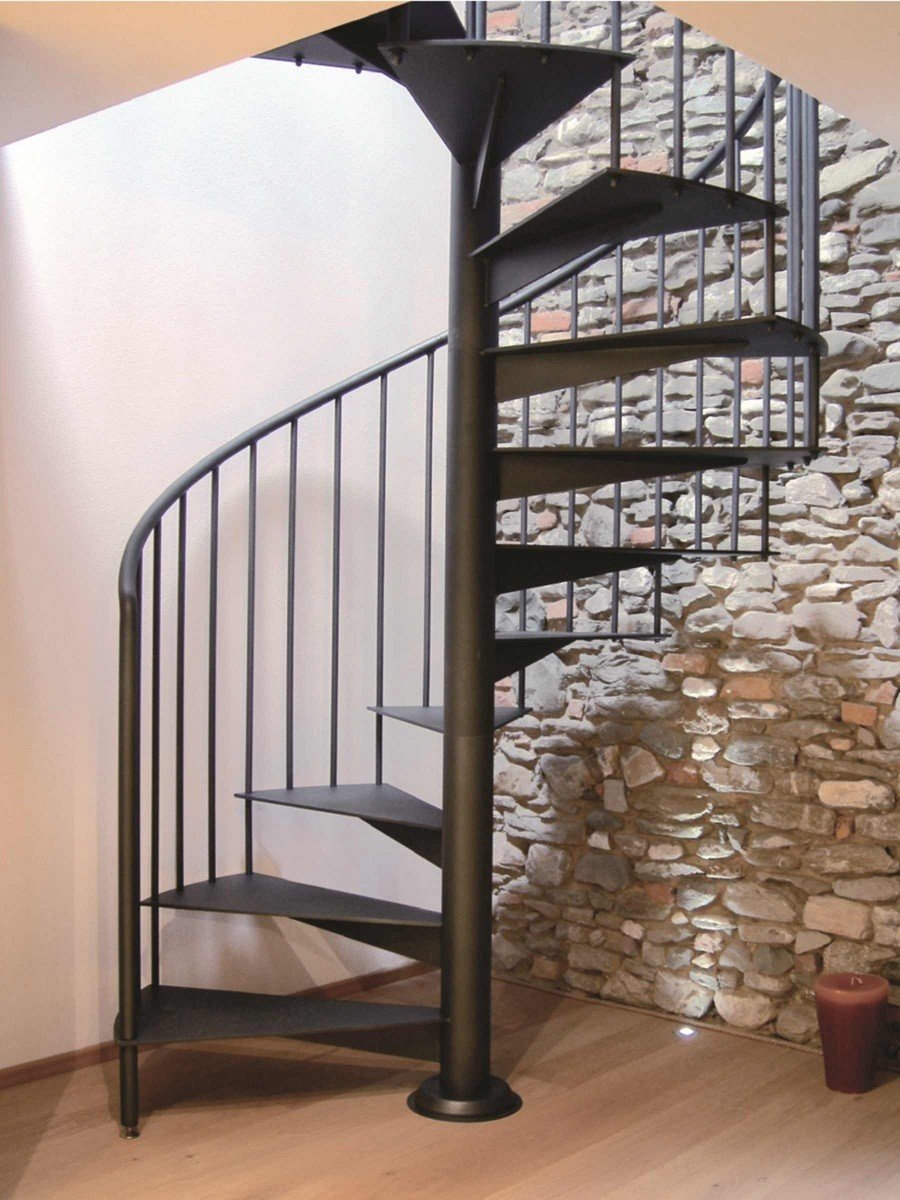

Изящная металлическая винтовая лестница

Для достижения более комфортного перемещения, диаметр проема и размеры винтовой лестницы увеличивают. Однако, не следует величину проема принимать более 300 см, в этом случае пространство под занимаемую лестницу позволит установить маршевую конструкцию.

Винтовая лестница своими руками. Чертежи и схемы конструкций

Многочисленные фото винтовых лестниц на второй этаж своими руками свидетельствуют о том, что самостоятельное изготовление таких конструкций вполне возможно. Приступая к изготовлению лестниц, необходимо определить место установки, рассчитать все параметры, разобраться в чертежах винтовых лестниц.

Винтовая лестница с опорой на стены и столб

Для примера рассмотрим винтовую конструкцию лестницы с деревянными клинообразными ступенями и несущей опорой в виде металлического столба. Такую лестницу можно устанавливать как рядом со стеной, так и посредине комнаты.

Схема конструкции лестницы

Основанием конструкции винтовой лестницы служит несущая опора в виде стержня, к которому прикреплены ступени. Как правило, для несущего столба используют массивную металлическую трубу. Опорой ступеней служат прикрепленные к стойке втулки. Их можно изготовить самостоятельно, разрезав стальную трубу на цилиндры определенных размеров. С двух сторон к цилиндрам-втулкам приваривают накладки, имеющие отверстия для насаживания их на опорную стойку.

Обратную сторону ступеней винтовой лестницы можно оборудовать удобными полочками

Для придания втулкам эстетического вида их оклеивают декоративной пленкой соответствующей фактуры. Это может быть имитация дерева или мрамора, в зависимости от сочетания с материалом для ступеней. Иногда в качестве втулок используют деревянные элементы цилиндрической формы. Здесь главное, чтобы торцы всех втулок были параллельны друг другу.

Как сделана винтовая лестница: порядок установки

Монтаж лестницы начинают с установки несущей опоры. Ее длина должна быть больше суммы высоты помещения и толщины верхнего перекрытия на 7 см. На верхнем конце опоры нарезается резьба длиной около 20 см, нижний край опоры бетонируется.

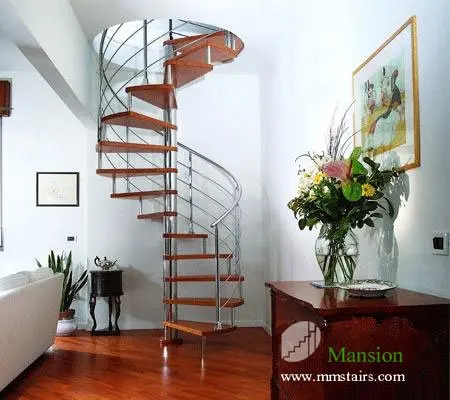

Металл и дерево — популярное сочетание для обустройства винтовых лестниц

Предварительно должны быть заготовлены все необходимые детали лестницы: ступени, втулки распора, манжеты, муфты. Все детали последовательно монтируют на несущей опоре. Как только самая последняя ступень будет установлена, всю систему фиксируют с помощью диска и прикручивания на резьбу крепежной гайки.

Полезный совет! Чтобы со временем лестница при ходьбе не скрипела, необходимо подтягивать верхнюю гайку крепежа по мере усадки проступей.

Далее крепятся все элементы ограждения, проверяется фиксация ступеней и стержней заграждений и окончательно фиксируется верхняя крепежная гайка.

Схема монтажа лестницы

Пояснения к Схеме монтажа лестницы:

1 — ступени лестницы; 12,13 — верхняя и нижняя стойки ограждения;
2 — втулка для распора ступеней; 14 — угловая стойка ограждения;
3 — несущая опора; 15 — перила;
4 — резьба для закрепления стойки; 16 — короткая стойка ограждения;
5 — диск под гайку; 17 — длинная стойка ограждения;
6 — гайка крепежа; 18 — добавочная стойка ограждения;
7 — крепление опоры путем бетонирования; 19 — балюстрада;
8 — фундамент дома; 20 — соединительный палец;
9 — выступ; 21 — накладки втулки;
10 — отверстие под ограждение; 22 — поверхность пола;
11 — крепление ограждения; 23 — перекрытие.



Установка винтовой лестницы своими руками из металла: чертежи конструкции

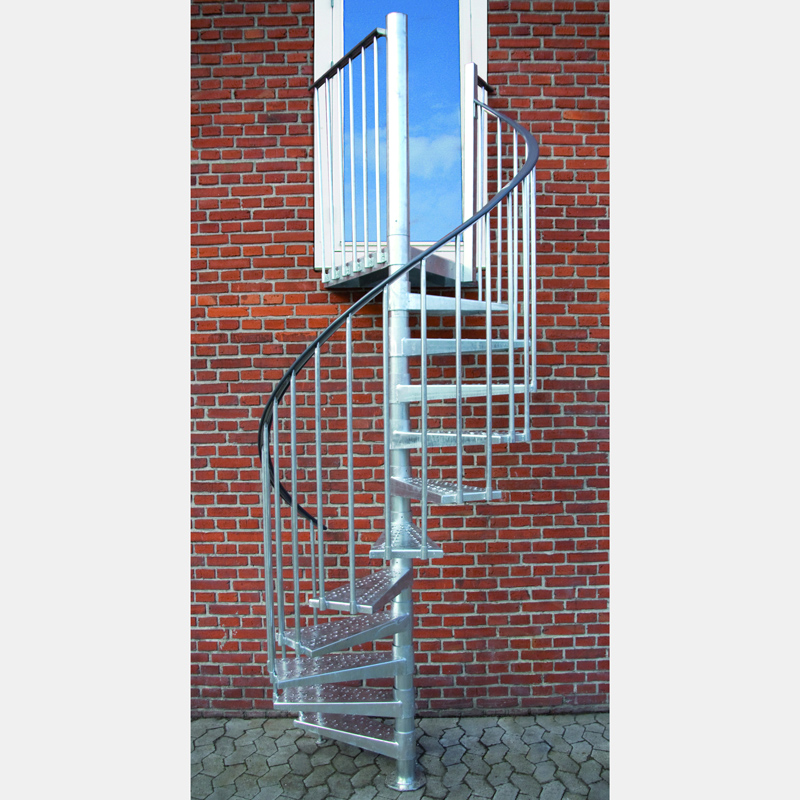

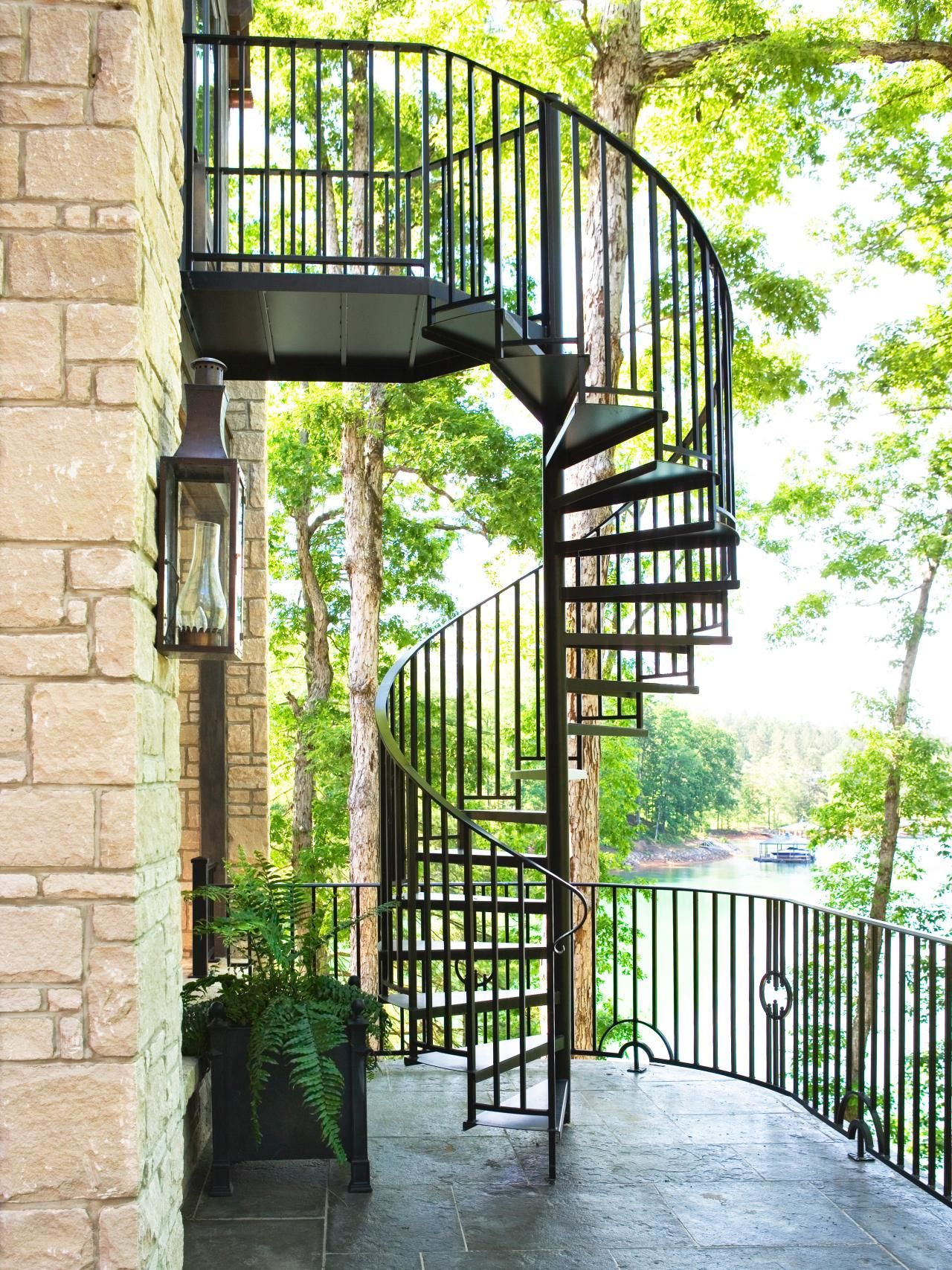

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

  • чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
  • если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
  • несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

  • ширина проступи (ступени) по средней линии составляет не меньше 20 см;
  • если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
  • не стоит увеличивать угол подъема лестницы выше 45 градусов;
  • винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
  • для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

  • трубу несущей стойки обрезают по размеру высоты помещения;
  • трубу большего диаметра такого же размера;
  • металлический стержень для изготовления больцевых креплений;
  • уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Полезный совет! Для удобства перемещения по винтовой лестнице, ступени конструкции не следует оснащать подступенками. Это позволит разместить ступню ноги за линией ступени в узком месте.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

Окрас лестницы гармонирует с цветовым решением интерьера

Конструкции винтовых лестниц на второй этаж в частном доме: фото в интерьере

Винтовая лестница на второй этаж дома, помимо своей функциональной нагрузки, несет и главную декоративную составляющую. В связи с этим продумывается не только надежность и удобство конструкции, но и ее соответствующий дизайн.

Если вы отдаете предпочтение минимализму или стилю хай-тек, уместным будет выбрать металлическую конструкцию. Такие лестницы выглядят легкими и всегда будут привлекать внимание. Не стоит забывать и о роли цвета лестницы. К примеру, если лестница черного цвета, ее хорошо поддержит темная мебель, черно-белые картины или ковровые покрытия с сочетанием черно-белых полос.

Винтовая лестница — функциональна и компактна

Если в планируемом вами интерьере лестнице отводится место второстепенного декора, следует выбирать варианты конструкций, окрашенных в светлые оттенки. Матовая, не отражающая других предметов лестница, смотрится гораздо легче, чем темная, и будет почти незаметна. Многие выбирают модели, окрашенные в яркие цвета, а иногда и с разноцветными ступенями.

Полезный совет! Чтобы избежать травматизма при передвижении по лестнице, необходимо оснастить конструкцию качественным ограждением, можно сплошным. Особенно это актуально для семей с маленькими детьми.

Винтовые лестницы эконом-класса

К классическому стилю подойдут винтовые лестницы, выполненные из ценных пород дерева. Такие конструкции также следует поддерживать соответствующей мебелью, желательно почти в тон. Особый шарм деревянным лестницам придают ограждения, выполненные из резных балясин. Не менее элегантно выглядят кованые ограждения в сочетании с деревянной конструкцией лестницы.

Используя для соединения уровней деревянную винтовую лестницу, можно наполнить дом теплом и уютом. Ведь дерево — материал, который впитывает энергию солнца, ветра, дождя и передает ее всему помещению.

Деревянные винтовые лестницы на гнутых тетивах

Если вы хотите придать лестнице легкость и прозрачность, можно использовать конструкции со стеклянными ступенями. Ограждения в данных конструкциях можно подбирать самые различные: деревянные перила в сочетании с балясинами из алюминия, горизонтальное алюминиевое ограждение или ограждение из прозрачного пластика.

Винтовые лестницы на второй этаж в частном доме: фото, цены, изготовители

Применение винтовых лестниц не ограничивается только частными и дачными домами, их с удовольствием используют в офисах, гостиницах, спортивных центрах, клубах и других помещениях общественного назначения. Благодаря своей необычной конструкции и оснащению различными декоративными элементами, винтовые лестницы отлично вписываются в интерьер помещения практически любого дизайна.

Кованая винтовая лестница

Соединяя между собой различные уровни, винтовая конструкция существенно экономит пространство, отводящееся на движение по ней. Это позволяет разместить конструкцию даже в небольших по площади двухэтажных домах. Этот факт и повлиял на невероятную популярность винтовых лестниц на второй этаж в частных домах. Фото, цены на реализуемые под заказ изделия можно увидеть на сайтах фирм-производителей. Как правило, компании предлагают свои готовые винтовые лестницы (цены уточняйте у изготовителя). Но многие из них могут воплощать и дизайнерские проекты самих заказчиков, учитывая индивидуальные размеры и личные пожелания.

Статья по теме:

Чердачная лестница с люком: простота, практичность и доступность. Виды, преимущества и недостатки. Как сделать складную лестницу с люком своими руками. Грамотное использование пространства.

Винтовые лестницы на второй этаж в частном доме (фото, цены указаны на соответствующих сайтах), предлагаемые изготовителями, могут быть выполнены в любом стиле: квадратные или овальные ступени, кованые или резные ограждения, деревянные или стеклянные декоративные элементы. Все зависит от ваших индивидуальных предпочтений и выбранного стиля помещения.

Ступени винтовой лестницы можно оформить яркими красками

Полезный совет! Найти профессионального лестничного мастера сегодня не так легко. Придерживайтесь рекомендаций знакомых, назначайте личные беседы, выясняйте все интересующие моменты и ознакомьтесь с портфолио специалиста.

Где купить винтовые лестницы на второй этаж недорого? В интернете можно найти каталоги продукции самых разных производителей. Модели, представленные в них, выполнены из самых различных материалов: металлические, деревянные, комбинированные, с элементами вставок из стекла, мрамора, керамики, витражей и кованых изделий.

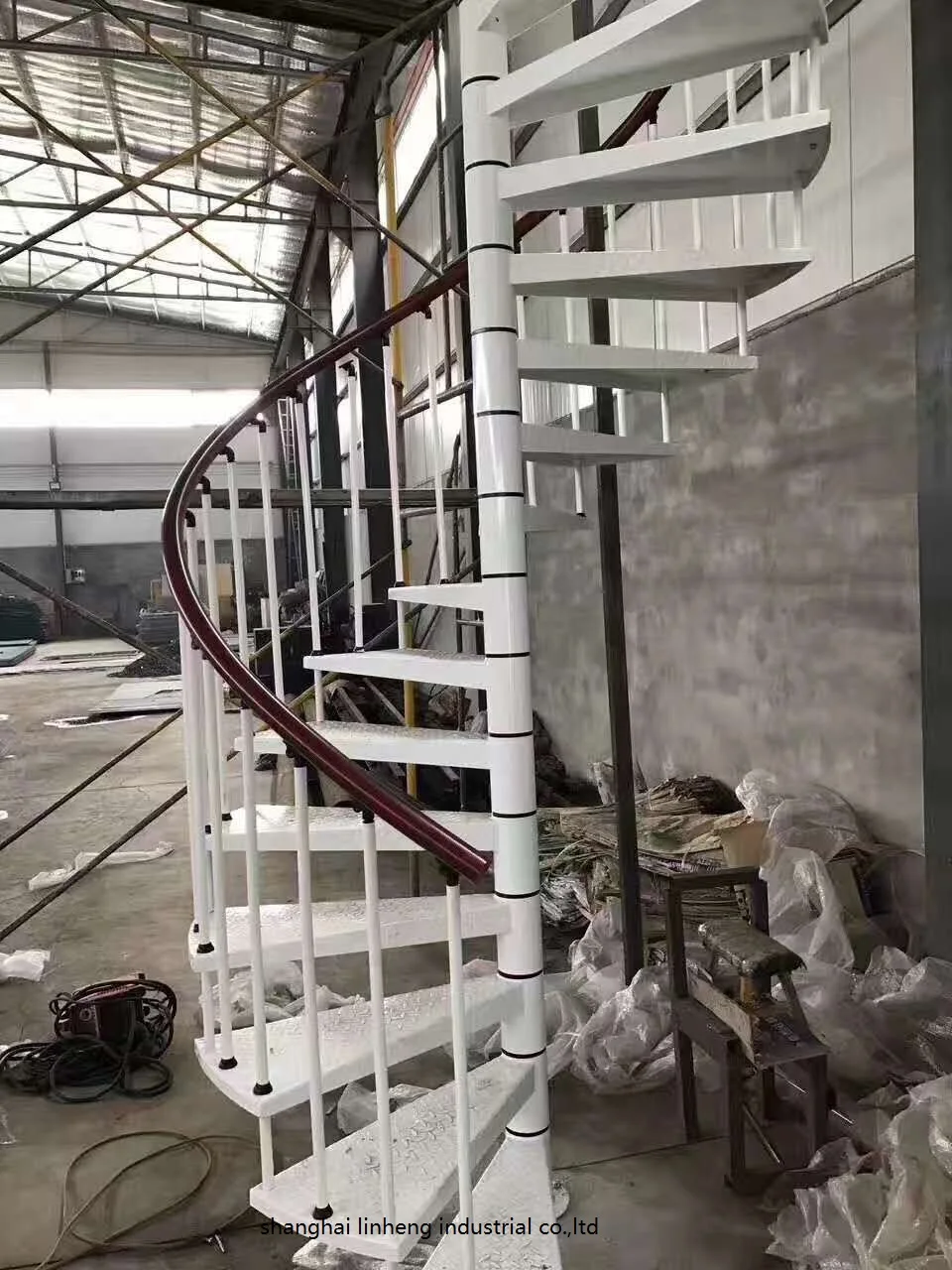

Сварная цельнометаллическая винтовая лестница

Многие компании, стремясь сделать доступными цены на изделия для любого покупателя, предлагают системы скидок на наиболее популярные системы лестниц. Ознакомьтесь с ценами на некоторые модели винтовых конструкций, выполненных из различных материалов от компании «Мистер Степ»:

Модель винтовой лестницы Материал Цена за 1 п/м, евро
Ступени Поручень Балясины
GENIUS 010 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см Ясень, бук Ясень, бук Металлические с тросиками из нержавеющей стали от 1250
SCENIK ONE T Ясень Ясень Ясень от 2290
GENIUS 030 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см Ясень, бук Ясень, бук Металлические с тросиками из нержавеющей стали от 1200
GENIUS 050 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см Ясень, бук Ясень, бук Полированная нержавеющая сталь с прутками из нержавеющей стали от 1750
SCENIK Sport Массив ясеня Ясень Обработанный алюминий с нержавеющими тросиками от 2450
SCENIK CHIC-LINE Q Массив ясеня Ясень Анодированный алюминий с тросиками из нержавеющей стали 2345



Чтобы заказать конструкцию винтовой лестницы по приемлемой цене, необходимо предоставить фирме-изготовителю следующие данные:

  • схему-план комнаты, в которой планируется установка винтовой лестницы;
  • место расположения конструкции относительно комнаты;
  • размеры помещения с указанием высоты и диаметра отверстия под винтовую лестницу;
  • тип модели лестницы на второй этаж, предпочтительные материалы для ее изготовления, особенности общего стиля помещения.

Учитывая все данные, специалистами в течение короткого времени будут созданы изделия, которые должны строго соответствовать эксплуатационным требованиям и нормам, вне зависимости от выбранного дизайна. Кроме того, в целях безопасности эксплуатации, рекомендовано заказывать лестничные конструкции с оснащением их ограждениями и перилами.

Винтовая лестница впишется в любой стиль интерьера

Реализация лестниц — относительно новый вид услуг в строительной отрасли. Помимо импортных конструкций на рынке представлено много изделий отечественных производителей.

Фирмы, занимающиеся продажей лестниц, обычно принимают заказы на конструкции по индивидуальным проектам. Кроме того, они оказывают услуги по доставке и сборке лестничных систем. Но следует учитывать, что стоимость изготовленной по индивидуальным чертежам лестницы будет на 20% дороже стандартной модели. Выбирать вам.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

кованные своими руками, фото и чертежи, железные на второй этаж, изготовление

Оригинальная винтовая лестница из металла прекрасно дополнит интерьер помещения в стиле модерн

В своем классическом исполнении винтовая лестница выступает в роли столба, вокруг которого располагаются ступени, однако, конструкция может быть и другой. Металлическая винтовая лестница на второй этаж – это надежность, красота, долговечность. Сделать лестницу из металла можно без помощи профессионалов, об этом и многом другом мы поговорим ниже.

Винтовые лестницы из металла: способы изготовления и особенности

Изготовление всевозможных лестниц из металла предполагает использования различных стройматериалов и способов их обработки.

Можно выделить следующие конструкции:

  • Кованная. Выполняется из стали, методом художественной ковки.
  • Литая. Чугунная, однако, может быть выполнена из латуни или быть бронзовая.
  • Сварная. Наиболее доступная и востребованная.
  • Сборная. Лестница собирается на месте из заранее изготовленных элементов. Хромовая или из алюминия, часто делается на заказ.

Кованная и литая лестницы дорогие, поэтому их строят не часто. Сварная наиболее востребована, она недорогая, и сделать ее вполне, возможно, своими руками. Кстати металл не редко применяется только для каркаса, а уже после его создания лестница оформляется деревом или другим материалом. Если говорить о конструктивных особенностях, то металлические конструкции всегда имеют столб-опору для ступенек.

Тип крепления ступеней может быть:

  • На гильзы и больцы.
  • На наружную тетиву.
  • На консоли.
  • На опорные стенки.

Сделать лестницу вполне реально, а как будет описано ниже.

Подсветка лестницы очень важна, спускаться и подниматься по ступеням в темноте опасно. Стильно украсить лестницу и сделать её безопаснее, можно оригинальной подсветкой: https://homeli.ru/remont-i-otdelka/lestnitsy/podsvetka-lestnitsy.

Удобная винтовая лестница из металла своими руками

Создавать конструкции из металла значительно сложнее, чем из древесины – здесь необходим не только опыт, но и спецоборудование и инструменты. Если же это не является проблемой, и домашний мастер «знаком» со сварочным аппаратом, то инструкция, описанная в статье, поможет самостоятельно сделать прочную и красивую лестницу. Разумеется, сначала необходимо выполнить замеры, расчеты и создать чертежи будущей лестницы, чтобы знать расстояние между ступеньками и их число, понять какая нужна форма проступей и тип крепежа.

Очень востребовано создание лестничной конструкции на больцах. Для этого нужно подготовить трубу с толстыми стенками, длина которой равняется расстоянию между этажами.

Также понадобится труба для создания гильз. Диаметр ее должен быть больше, а длина такая же. Не обойтись без стальных уголков и трубы еще большого диаметра для создания больцев.

Чтобы сварить лестницу следует:

  1. Первым делам надо взять трубу из метала и разрезать на равные отрезки. Отрезки должны быть равны высоте подиума на 1 ступеньку.
  2. Получившиеся гильзы надо примерить к опоре расположенной в центральной части. Если они надеваются слабо, со щелями и зазорами, необходимо вварить во внутреннюю часть гильз кольца уплотнители из проволоки нужной толщины, после чего обязательно отшлифовать места сварки.
  3. Последующим этапом следует сделать шаблон из древесных реек, прикрутив их к ДСП, либо к фанерному листу.
  4. Затем надо нарезать углы из стали. Уголки должны быть равны внутренним габаритам шаблона. Их надо вложить внутрь и приварить.
  5. Далее надо сварить каркас ступеньки с гильзой, зачистить швы.
  6. Следующим шагом надо провести нанизывание всех гильз на опору и установка ее на место.
  7. Больцы надо заранее нарезать и приварить к ступенькам, предварительно сварив между собой гильзы, выставив их в необходимое положение.

Когда сварочно-монтажные работы окончены, каркас следует загрунтовать и окрасить, а ступеньки облицевать древесным материалом. Можно сразу выполнить сварку к гильзам готовых ступенек из металла. Они должны быть профилированными, что предотвратит скольжение, и с ребрами жесткости, что придаст прочности. Винтовые железные лестницы на металлокаркасе выглядят эффектно и надежно.

Лестницы нужны не только межэтажные, но и для подъёма на крыльцо дома. Деревянная лестница, качественно выполненная своими руками, прослужит долгие годы. Подробнее про такие лестницы в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-dlya-kryltsa-foto.

Винтовая лестница своими руками из металла: чертежи и советы

Чертежи можно взять готовые, а если есть навыки начертить самому. Сегодня кстати, разработаны специальные программы, которыми тоже можно воспользоваться. Несмотря на то, что винтовые лестничные конструкции являются самыми оптимальными для монтажа в маленьком пространстве, все же необходимо постараться, чтобы их эксплуатационные данные подходили требованиям.

А именно:

  • Надежности;
  • Эстетичности;
  • Комфорта.

Это означает, что ширина марша лестничной конструкции должна быть подходящей не только для подъема и спуска, но и для прохождения мебели, объемных вещей. Спиральная лестничная конструкция диаметром 100 см и менее не подходит данным условиям, так как ширина марша в данном случае будет менее 50 см. Поэтому она может быть смонтирована только в качестве вспомогательного элемента и редко использоваться – для подъема на чердачное помещение или спуска в подвальную комнату.

Также следует правильно выбрать угол наклона. Если он будет более 45 гр., использовать такую лестницу будет опасно, а спускаться с неё, придется спиной вперед и увеличится риск получения травмы. Обязательно необходимо продумать устройство перил, даже если ступеньки широким концом встроены в стену, так как в противном случае детям и людям в возрасте будет трудно сходить/подниматься. Нельзя применять в качестве опоры перегородки из гипсокартона и других непрочных стройматериалов. А ступеньки нужно облицовывать не скользкими стройматериалами, либо прибить на них рифленые накладки.

Существует широкое разнообразие уличных лестниц, отличающихся по цене, форме и типу материала. Расскажем про них и поможем выбрать в обзоре: https://homeli.ru/remont-i-otdelka/lestnitsy/ulichnye-lestnitsy.

Лестницы винтовые: кованные

Если лестницы для дома или двухэтажной квартиры кованы, это всегда смотрится привлекательно и оригинально. Первая кованая винтовая конструкция появилась в средние века. Тогда это была просто красивая замена обычной лестничной конструкции. Время не стоит на месте, однако кованые лестницы до сих пор актуальны. Замки сменились частными домами, и лестницы не теряют своей актуальности.

Благодаря художественной ковке лестничные конструкции вписываются в любой интерьер, делая его:

  • Изящным;
  • Оригинальным;
  • Сбалансированным.

Ковка сделает даже из самого заурядного дома некий замок, а его хозяев заставит чувствовать себя немного королями. Потому что качество и эстетичность такой лестничной конструкции будут 100% королевскими. Кованые конструкции не только очень, роскошные, но и долговечные, устойчивые к механическим повреждениям. Но, ухаживать за кованой лестницей всё-таки нужно. Кованые лестницы – идеальное украшение для дома.

Разновидности металлических винтовых лестниц (видео)

В любом жилье спиральная конструкция с художественной ковкой станет центральным объектом. Ни один гость, не пройдет мимо такого великолепия! Даже если будет выбран бюджетный вариант, так как стоимость ковки очень высокая. То, такая лестница не нуждаются в дополнительном крепеже к стенам, поэтому монтировать ее можно где угодно. Это еще одно преимущество кованых конструкций для дома.

Дизайн металлической винтовой лестницы (фото в интерьере)

Оцените статью: Поделитесь с друзьями!

Как сделать винтовую лестницу своими руками?

1. Винтовая лестница из металла своими руками – это реально!

2. Винтовая лестница на даче своими руками: приступаем к работе

3. Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Настоящий мужчина должен вырастить сына, построить дом и посадить дерево. Так гласит известная пословица. На деле достаточно куда более простых вещей – например, сделать своими руками винтовую лестницу. Пошаговые рекомендации и полезные советы, данные ниже, позволят вам смастерить простую и красивую конструкцию.

Винтовая лестница из металла своими руками - это реально!

Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:

  1. Высота одного витка лестницы не должна быть меньше двух метров - иначе существует риск удариться головой о верхнюю ступень при подъеме.
  2. При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.
  3. Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.


Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).

Винтовая лестница Spiral Decor.

  1. Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты – их можно найти в интернете или в специализированных изданиях.


И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

  1. Ступени.
  2. Верхняя площадка.
  3. Заходный столб ограждения.
  4. Центральная опора.
  5. Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).
  6. Балясины – вертикальные опоры ограждения.
  7. Кронштейны, скрепляющие между собой соседние ступени.
  8. Поручень.
  9. Ограждение проема второго этажа.

Схема устройства конструкции винтовой лестницы.

Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям.

Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов.

Как подготовить расчет винтовой лестницы
При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см.

Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см.

Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней.

Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

Чертеж винтовой лестницы с размерами.

Винтовая лестница на даче своими руками: приступаем к работе

Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво.

Например, превосходное решение для дачи предлагает компания Московские лестницы:

Деревянная лестница для дома и дачи.

Это модель ЛС-1.2хМ – идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы – 20 990 р. Впрочем, о финансовой составляющей поговорим позже.

Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.

К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение – металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками – фото металлической основы.

Сварная опорная конструкция интерьерной винтовой лестницы.

Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета – тут все зависит от вашего желания.

Самое сложное – перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила – но для этого древесину придется вымачивать, а потом гнуть. Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.

Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Нисколько, если у вас есть все необходимые инструменты, сварочный аппарат вы одолжили у соседа, трубы нашли на территории заброшенной стройки, а ступеньки вырезали из ненужного шкафа. Правда, нет, на пластиковый профиль все равно потратиться придется.

Ну а если ничего этого нет? Давайте посчитаем:

  1. Древесина для ступеней (сосна) – 1 200 р.
  2. Труба для опоры – 800 р.
  3. Профильная труба для сварки уголков и ограждения – 2 500 р.
  4. Отделочный угол из ПВХ – 4 000 р.
  5. Грунт-эмаль для покрытия металлического каркаса лестницы – 2 800 р.

Наконец, предположим, что сварку вы все-таки одолжили у соседа. Итого – 11 300 р.

А получится у вас что-то в этом роде:

Винтовая лестница на второй этаж, изготовленная самостоятельно.

Возможно, это дешево и практично, но об эстетике можно забыть! Выбросить вообще из головы это слово и все его синонимы.

А если к потраченной вами сумме добавить всего 9 000 р., то можно купить ту готовую лестницу, о которой мы писали выше. Или, к примеру, такую – в тех же Московских лестницах она стоит чуть дороже, 21 990 р.:

Полувинтовая лестница из древесины сосны.

А вот еще один пример лестницы, изготовленной самостоятельно: здесь поработал уже знающий мастер, а себестоимость такой конструкции будет чуть повыше.

Винтовая лестница, изготовленная самостоятельно.

В качестве примера готовых винтовых лестниц можно привести еще много разных моделей, продающихся во всех крупных магазинах готовых конструкций, отличающихся вполне хорошим качеством и очень приятным дизайн. Винтовые лестницы своими руками – фото одной из которых мы привели выше – никогда не будут иметь столь презентабельный внешний вид, как лестницы, изготовленные заводским способом – сказывается уже упомянутая сложность изготовления такой конструкции в домашних условиях. Даже если вы прекрасно понимаете, как сделать своими руками винтовую лестницу, с технической точки зрения, тягаться с профессиональными дизайнерами вам будет сложно.

Винтовая лестница Цена │ Металлическая винтовая лестница Стоимость

ДЛЯ ВАШЕЙ СПРАВКИ - ЦЕНЫ МОГУТ ИЗМЕНЯТЬСЯ

Лестницы стальные винтовые Цена

Для наших стальных винтовых лестниц потребуется проем с отделкой , который на 4–6 дюймов больше диаметра лестницы.

Базовые цены включают только базового каркаса с до 10 вставок протектора из ДСП (предназначенных для покрытия ковром) и поручня из соснового профиля.10 ступенек и 11 подъемов поднимутся примерно на 8 ½ футов от этажа к этажу.

Все лестницы стандартные черная краска . Возможны другие цвета. Позвоните, чтобы узнать цены. ДОПОЛНИТЕЛЬНЫХ НЕТ включены и должны быть добавлены.

Дополнительные ступени - Добавьте минимум 150 долларов США за каждую дополнительную ступеньку (лестницы высотой более 8 ½ футов) для ступеней диаметром до 5 футов. Стоимость этой дополнительной ступеньки будет увеличиваться по мере того, как ваша лестница станет больше или декоративнее.

БАЗОВЫЕ ЦЕНЫ НА СПИРАЛЬНЫЕ ЛЕСТНИЦЫ:

Диаметр Цена
3 ½ ’ 795 долларов.00
4 ′ $ 795.00
4 ½ ’ $ 855,00
5 ′ $ 975,00
5 ½ ’ $ 1 085,00
6 ′ $ 1 220,00
7 ′ $ 1 750,00
8 ′ 2250,00 $

Если ваша лестница должна соответствовать строительным нормам и правилам, вам необходимо добавить соответствующий код лестницы, и в большинстве случаев один из вариантов непрерывных перил.

КОДОВЫЕ ПУТИ (цена упаковки)

(добавить к базовой цене) * цены за лестницу
(Включает более широкие ступеньки для ковровых покрытий, вертикальные и горизонтальные перекладины для соответствия кодовому интервалу.) НЕ включает дополнительные стили протектора или непрерывные поручни.

Диаметр Цена
5 ′ 520,00 $
5 ½ ’ $ 555,00
6 ′ 585,00 $

ДУБОВЫЕ ДОРОГИ

(добавить к базовой цене)

Диаметр лестницы Стандартная лестница Код Лестница
3 1/2 ′ $ 475.00 НЕТ
4 ′ $ 495,00 НЕТ
4 1/2 ′ $ 575,00 НЕТ
5 ′ $ 625,00 $ 665,00
5 1/2 ′ $ 675,00 $ 705,00
6 ′ $ 725,00 $ 765,00

ДРУГИЕ ВАРИАНТЫ РЕЗЬБЫ

(добавить к базовой цене)
(до 5 футов.диаметр БЕЗ КОДА)

Вариант протектора Цена
Ступени из сосны (до стандарта 5 футов) 325,00 $
CCA (обработанный) (внешний) 550,00 $
Redwood (Внешний вид) $ 625,00
Расширенные металлические ступени (внешние) $ 625,00
Также доступны ступени из композитных и стальных листов Позвоните, чтобы узнать цены

Позвоните, чтобы узнать о стоимости и наличии других лиственных пород дерева или искусственных материалов.

ОПЦИИ ПОРУЧНИ

(добавить к базовой цене)
(* эти стили также включают радиусные ступени)

Опция рейки Цена
Секционные перила на лестнице из дуба $ 50.00
* Труба 1 ½ ”(непрерывная) Поручень 520,00 $
* Поручень из массива дуба сплошной малый $ 725,00
* Поручень из массива дуба сплошной большой 825 долларов.00
* 501 Упаковка (1/2 стали и 1/2 дуба) $ 1 080,00
Балконная рейка Позвоните, чтобы узнать цены

ВАРИАНТЫ ЦЕНТРАЛЬНОГО БАЛЮСТЕРА

* Требуется на лестнице с кодом для обеспечения необходимого шага балясин.

Параметры прокрутки Цена
Делюкс №1 - Одинарный бар $ 95.00
Deluxe # 1-Double Bar 180 долларов.00
Deluxe # 1- * Triple Bar (входит в пакет кода) $ 245,00
Deluxe # 3 свитка (1 каждый второй шаг, до 5) 190,00 $ (плюс 1 упак. Центральной балясины выше)
Одиночные поручни для клетки для птиц 15,00 $ каждый
Двойные поручни для клетки для птиц 18,50 $ за каждый
* Горизонтальные полосы между ступенями (включены в пакет кода) 75,00 $

Birdcage (Basket Twist) Балясины в наличии.Позвоните, чтобы узнать о стоимости и наличии других стилей декоративных балясин.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

* Требуется на кодовой лестнице для получения необходимой высоты над головой (без перил)

Опция Цена
* Интерьер “Стальная площадка с верхним слоем Начиная с 110,00 $
* Дуб сверху стальная площадка Начиная с 250,00 $
2 1/2 ″ Стальная нить с верхним креплением 85 долларов.00
Балкон / посадочная / открывающаяся направляющая Позвоните, чтобы узнать цены

Металлическая винтовая лестница по лучшей цене - Выгодные предложения по металлической винтовой лестнице от мировых продавцов металлических винтовых лестниц

Отличные новости !!! Вы попали в нужное место для металлической винтовой лестницы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта металлическая винтовая лестница наверху скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели металлическую винтовую лестницу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в металлической винтовой лестнице и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести metal spiral staircase по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Винтовые лестницы - Низкие цены на комплекты для винтовых лестниц

Винтовая лестница

Спираль Лестницы *** Новые предложения по винтовой лестнице **
Как одна из ведущих в Великобритании производители лестниц у нас есть обширные знания в области лестниц промышленности и всегда пользовались спросом на винтовые лестницы.Ниже мы предлагаем комплекты винтовых лестниц от 2-х крупнейших производителей комплектов винтовых лестниц в Европе и, как мне кажется, в мире.

Позвоните в наш отдел продаж, чтобы получить быстрое предложение. 01952 608853

После исследования рынка винтовых лестниц и спиральных лестниц Комплекты для лестниц мы решили предложить следующие комплекты для винтовой лестницы
от двух ведущих итальянских производителей.

ср поставляет ряд винтовых лестниц с 2004 года, они предлагают отличное соотношение цены и качества, а модульная конструкция этих лестницы предлагают высшую степень гибкости.

A Винтовая лестница не должна рассматриваться как идеальное решение, в большинстве случаев традиционная лестница с двойной забежной лестницей является наиболее практичным решением и самой прочной конструкцией, да, они могут выглядеть не так красиво, как винтовая лестница, но они лучшее долгосрочное решение.

Посетите выставочный зал.

Все следующие комплекты винтовой лестницы подходит для второй лестницы - в основном используется для доступа на чердак.

Винтовая лестница гражданская

Комплект для винтовой лестницы Civic - это качественный комплект для винтовой лестницы со стальными ступенями, доступный в трех цветах. Он очень похож на комплекты для металлической винтовой лестницы Gamia с отличиями в конструктивной конструкции.

Винтовая лестница Civic доступна в диаметрах 1200 мм, 1400 мм и 1600 мм, а также доступна в различных цветах.

Винтовая лестница Клан

Винтовая лестница Klan похожа на винтовую лестницу Gamia Wood - основные отличия - более толстый протектор, другой метод распорки между ступенями и превосходная конструкция перил.

Винтовая лестница Klan доступна в диаметрах 1200 мм, 1400 мм и 1600 мм, а также доступна в различных цветах.

Комплект внешней винтовой лестницы Civic Zink


Внешняя винтовая лестница Civic Zink доступна в диаметрах 1200 мм, 1400 мм и 1600 мм.Винтовая лестница Civic Zink - это наше решение для наружных лестниц по самой низкой цене.

Винтовая лестница Клоэ

Современная винтовая лестница kloe с проволочными поручнями делает эту конструкцию винтовой лестницы одной из самых привлекательных на рынке - доступная в диаметрах 1200 мм, 1400 мм и 1600 мм.

Варианты других производителей винтовой лестницы ниже.

Brio - Gamia Metal - В настоящее время не предлагается

Винтовая лестница Brio предлагает неповторимый внешний вид и конкурентоспособность. ценообразование.
Обладая прочными стальными гусеницами, этот лётный марш Винтовая лестница итальянского дизайна с ведущими на рынке техническими инновации, призванные упростить установку.

Эта прочная лестница предлагает прочные стальные балясины и стильную поручень, адаптированный к любой ситуации.Полностью закончен в Прочное порошковое покрытие Flight
разработано так, что хорошо сочетается со всеми настройками помещения.

Реканто - Древесина гамия - В настоящий момент не продается

Recanto предлагает все превосходные функции модели Brio. но добавлены деревянные ступени, чтобы придать этой модели тепла и простоты. элегантность.

Изготовлен из 38-миллиметрового бука. этот полет - сильная альтернатива.Ступени выполнены в натуральном тонировать и защищать двумя полными слоями полиуретанового лака до убедитесь, что их внешность остается такой же.

Модуль внешней винтовой лестницы - В настоящее время не предлагается

Модульный комплект для внешней винтовой лестницы с темной отделкой - это популярный комплект для внешней лестницы с модульной конструкцией, отличающейся от традиционной детали центрального столба.

Модульная внешняя лестница доступна в диаметрах 1200 мм 1400 мм и 1600 мм

Винтовые лестницы, изготовленные на заказ - в настоящий момент не предлагаются

Мы предлагаем изготовленные на заказ винтовые лестницы из мягкой или нержавеющей стали, мы также можем использовать стекло и дерево.

Получить цену легко Просто выберите винтовую лестницу, которая вам нравится, и позвоните нам, указав высоту от этажа до этажа и диаметр, который вы ищете - Телефон 01952 608853 Электронная почта

Выставочный зал - Секции винтовой лестницы на дисплее
Civic Spiral Staircase
Civic Zink Spiral Staircase
Klan Spiral Staircase
Kloe Spiral Staircase
Saaircase Space Saver Staircase Space Saver Staircase Space Saver Staircase , Hortonwood 1, Telford, TF1 7GN, 01952 608853 - с понедельника по пятницу

Забежные лестницы

В Stairplan мы специализируемся на производстве деревянных винтовых лестниц.Эта двойная забежная лестница в Ньюарке, представленная ниже, предлагает гораздо более надежное и практичное решение по сравнению с винтовой лестницей. Мы можем предложить их в неограниченном диапазоне размеров и макетов.

Альтернативные лестницы для экономии места У нас есть широкий выбор лестниц с чередующимися ступенями, каждая из которых имеет прочную и долговечную конструкцию.

Лестница на чердак

Над лестницей Oak 40 Space Saver с дополнительными открытыми подступенками, вставками для ковров и балюстрадой слева.

Металлическая винтовая лестница крупным планом Фото

Contrat - Procédure simpleifiée

Мы производим визуализацию без авторизации и / или использование без ограничений.

Марки изображений Плата за упрощенную процедуру не включает в себя тот же премиум-доступ, а также за подписку Getty Images. Ces images sont soumises à des Complémentaires.

Les téléchargements à procédure simple vous permettent de télécharger rapidement des images non filigranées en haute définition.Sauf si vous disposez d'un accordécrit avec Getty Images, обуславливаемый противоположным, с оплатой за упрощенную процедуру, которая уникальна, и используется для писем и документов и не содержит лицензионных документов, которые разрешены для составления заключительных проектов.

Это упрощенное обслуживание для сотрудников, участвующих в этом предприятии по электронной почте:

  • Тесты
  • Эчантильон
  • Макеты
  • Презентации
  • Предварительный монтаж
  • Предварительные монтажи

Замена лицензии для макетов (изображений и видео) веб-сайта Getty Images.Упрощенная процедура обработки без лицензии. Si vous souhaitez finaliser votre projet avec le contenu téléchargé à partir de votre compte à procédure simpleifiée, vous devez приобретения лицензии. Sans license, vous ne pouvez pas utiliser le contenu pour d'autres utilisations telles que:

  • презентации для групп
  • внешние презентации
  • конечное содержимое для окончательного распределения в соответствии с данными предприятия
  • tout contenu distribué en dehors de votre entreprise
  • tout contenu distribué au public (par instance, contenu publicitaire or marketing)

Коллекции не подлежат изменению в журнале, Getty Images не подлежит гарантии для предоставления специальной статьи по лицензии на приобретение данной лицензии.Обратите внимание на ограничения родственников в соответствии с лицензией на содержание на веб-сайте Getty Images и обращайтесь за помощью к клиенту Getty Images, чтобы задать этот вопрос. Votre compte à procédure minimifiée sera activé pour une durée d'un an. Вот поверенный клиентом Getty Images в контакте для обновления вашего компьютера.

En cliquant sur le bouton Télécharger, вы принимаете на себя ответственность за использование контента без разрешения, в которое входит получение разрешений, требуемых для полного использования; vous accept également de vous soumettre aux ограничения, применимые.

Винтовая лестница № 1 Печать плаката от PhotoINC Studio - Walmart.com

"," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElhibited ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTesting " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" 121bd515-71eb-4f25-93fd-b6d6abec9065 "," облако ":" scus "-prod oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 "," APP ":0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
