Как разобрать смеситель однорычажный, рекомендации специалиста

Многие владельцы загородных коттеджей стремятся наполнить свой санузел максимальной функциональностью, красотой, практичностью. Для этого совсем необязательно пользоваться услугами сантехников высокой квалификации. Некоторые сантехнические операции вполне реально выполнить самостоятельно. Далее рассмотрим, как разобрать смеситель однорычажный своими силами, что позволит сэкономить на оплате труда наемного рабочего.

Содержание

Устройство
Необходимые инструменты
Инструкция по разборке однорычажного смесителя
С керамическим картриджем
Шаровой
Рычажный
Замена картриджа
Сборка
Видео

Устройство

Чтобы понимать, как поменять смеситель в ванной своими руками, нужно хорошенько изучить устройство этого сантехнического элемента. Однорычажный смеситель представляет собой кран, который имеет всего одну регулировочную ручку. Последняя фиксируется посредством одного винта и накладки.

Но современный рынок предоставляет покупателю возможность выбрать конкретную модель из множества разнообразных модификации смесителей однорычажных и двухвентильного типа. И многие из них имеют сложное устройство и кардинально отличаются от привычных многим моделей смесителей, много лет присутствующих на отечественном рынке сантехники.

Наиболее популярны сегодня три вида однорычажных смесителей:

с керамическим картриджем — внутри такого крана присутствует керамический картридж с тремя отверстиями для. Основная особенность такого механизма в том, что изменение положения джойстика приводит к совмещению одного из отверстий на нижней пластине и смесительной камеры верхней пластины. Вода поступает по двум трубочкам в картридж, перемешивается в нем и переходит в сливное сопло. Отрегулировать набор или температурный режим можно с помощью затвора из дисков особой формы, которые попеременно открывают или закрывают доступ воды определенной температуры;

шаровой кран получил свое название благодаря специфической регулируемой головке конструкции. Она изготавливается из нержавеющей стали, а сам шар полый в середине и располагается в корпусе модели. Вода поступает по проводке и латунным трубочкам. Ручка расположена на штыре, что позволяет шару сохранять свою подвижность. А герметичность картриджа отверстия обеспечивают специальные прокладки. При нажатии на ручку смесителя, шарик начинает вращение. Это приводит к смешиванию воды горячей и холодной температуры. Поворот рычага в левую или правую сторону позволяет полностью перекрыть либо холодную, либо горячую воду. Иными словами, в эксплуатации такая сантехника очень удобна.

КартриджШаровая конструкцияВнешний видДетали

Необходимые инструменты

Смеситель является механизмом, который обеспечивает техническую функцию смешивания воды разной температуры. Его устанавливают на раковины и ванные, биде в санузлах, а также в кухне на мойке. Если изделие произведено на качественном оборудовании с применением хороших материалов, оно прослужит длительное время без поломок. Но если смеситель все же требует ремонта или замены одной из деталей, выполнить разборку, замену проблемного узла и последующую сборку изделия можно самостоятельно.

Прежде чем рассказать, как заменить смеситель в ванной, остановимся на тех инструментах, которые для этого понадобятся:

отвертка плоского типа является незаменимым инструментом при демонтаже однорычажных смесителей своими силами;

ключ шестигранник необходим для отвинчивания винта в смесителе при его демонтаже;
молоток;
плоскогубцы.

Помните, что работу по разборке смесителя своими силами нужно начинать только после отключения центрального водоснабжения. В противном случае, неизбежен потоп. А работать в целях безопасности стоит только в перчатках.

Инструкция по разборке однорычажного смесителя

Выполненная своими руками разборка смесителя для ванной не вызовет трудностей, если точно знать вид установленного для ванной комнаты сантехнического элемента. Опишем особенности разборки каждого из них более подробно далее, что позволит упростить задачу по разборке однорычажного смесителя для неопытных в сантехнических вопросах людей.

С керамическим картриджем

Если вы не знаете, как разбирается смеситель однорычажный с керамическим картриджем, прочтите эту статью до конца. Если картриджи внутри крана для ванной комнаты пришли в негодность, потребуется полная разборка изделия и замена дефектных деталей на новые.

Устройство картриджного смесителя

Это отличный способ сэкономить не только на оплате услуг сантехнику, но и на приобретении нового смесителя. Следуйте этой инструкции, тогда работа будет протекать быстрее и не осложниться неприятными моментами или ошибками:

посредством плоской отвертки нужно извлечь декоративную заглушку на ручке крана. Она будет иметь синий и красный окрас, что указывает на возможность регулировки температурного режима подаваемой воды;
с помощью ключа шестигранника следует отвинтить винт, ответственный за фиксацию джойстика на регулировочном штоке;
извлеките ручку, выкрутите декоративную и зажимную гайки. Бывает, что в конструкции присутствует не шестигранная гайка. Тогда нужно проявить особую осторожность при откручивании такой гайки, дабы не повредить специальные пазы на ней;
далее, нужно демонтировать диск из смесительного механизма для ванной комнаты. Заменяют картридж только тогда, когда налицо сильный износ последнего, или стало очевидно, что кран течет.

Этапы разбора картриджного смесителяПоследовательность установки и разборкиДетали

Шаровой

Шаровую модель однорычажного смесителя разбирать также несложно. Для этого следует выполнить ряд действий:

снять декоративную заглушку, открутить крепежный винт, демонтировать рычаг;
изъять резьбовое соединение, отвинтить винт посредством плоской отвертки. Если при эксплуатации он оброс накипью, воспользуйтесь уксусом для ее удаления. Также можно применить специальные химические средства, приобретенные заранее;
далее, следует вытащить шаровый механизм, заменить резиновые прокладки и установить шар на прежнее место;
при помощи гайки из пластика обеспечивается фиксация уплотнителей;
рычажный механизм вставляется на прежнее место и крепится при помощи винта. Эту операцию нужно выполнять медленно и аккуратно, дабы не пережать конструкцию.

Этапы разбора смесителя

Обязательно проверьте кран на предмет отсутствия утечек после ремонта. При разборке крана двухвентильного типа имеются специфические особенности, которые нужно учитывать для позитивного результата работы.

Устройство шарового смесителя

Детали

Рычажный

Рычажные смесители очень популярны на отечественном рынке благодаря высокому комфорту использования на практике. В их конструкции присутствует рычаг, который отвечает за регулировку температурного режима воды.

Выполненная своими руками замена смесителя в ванной позволяет существенно сэкономить. В сущности, процесс выполнения работы условно делиться на те же этапы, что и предыдущие варианты.

Название этапа	Основные операции
Подготовительный этап	Отключение подачи горячей и холодной воды.
Демонтажные работы	Снятие со смесителя декоративной заглушки, откручивание винта фиксатора, удерживающего ручку, демонтаж ручки и защитного кольца, откручивание прижимной гайки, демонтаж картриджа.
Замена картриджа	Удаление из смесителя накипи и загрязнений, установка нового картриджа.
Монтажные работы сборка и установка смесителя на прежнее место.	В случае варианта с керамическим картриджем на завершающем этапе потребуется осуществить монтаж нового картриджа в корпус смесителя, завинтить зажимную гайку, установить гайку декоративную.

Рукоять можно снять с помощью фиксирующего болтаРемонт однорычажного смесителя с подвижным изливом

Замена картриджа

После продолжительного использования даже очень качественный смеситель рычажный может прийти в негодность. Тогда его можно починить своими руками. Прежде, чем приступать к работе, потребуется разобраться в причине поломки. Если требуется заменить картридж, то порядок действий будет следующим:

подготовительный этап — следует отключить горячую и холодную воду;

демонтажные работы — снятие со смесителя декоративной заглушки, демонтаж винта фиксатора, удерживающего ручку, демонтаж ручки и защитного кольца, откручивание прижимной гайки, демонтаж картриджа. Это можно сделать плоской отверткой;
замена картриджа — удаление из смесителя накипи и загрязнений, монтаж нового картриджа.

Замена картриджа

Помните, что приобрести новый катридж без наличия на руках старой детали очень сложно. Видовое разнообразие данного сантехнического элемента очень широко, поэтому добиться идеальной стыковки «в слепую» может быть довольно сложно.

Обязательно возьмите с собой в магазин старую деталь, чтобы продавец корректно подобрал взамен новую. После того как описанные операции выполнены, можно переходить к непосредственной сборке крана своими силами. Об этом подробнее далее.

Сборка

Теперь вы поняли, как разобрать смеситель в ванной. Далее потребуется уяснить и то, как собрать данный сантехнический элемент. Профессиональный сантехник всегда учтет важные моменты при сборке однорычажного смесителя для ванной. А неопытный в данных вопросах человек может упустить их из виду, не придавая мелочам особой важности:

шток не должен быть закрыт во время работы;
боковушки зажима направляются в разные стороны;
паз над плоскостью штока располагается спереди;
зажим фиксатора следует установить прямо на боковушки основания;
пазу для шарнира фиксатора следует быть повернутым назад;
ручку смесителя сперва нужно немного наклонить, и только затем вставляется в паз гайки фиксатора.

Демонтажные работы, сборка и установка смесителя на прежнее место осуществляется в несколько шагов.

При варианте с керамическим картриджем на завершающем этапе потребуется осуществить монтаж нового картриджа в корпус смесителя, завинтить зажимную гайку, установить гайку декоративную. Помните, что зажимную гайку легко пережать, что приведет к сбоям в работе механизма. Поэтому закручивают ее плавно без чрезмерных усилий. И наконец, устанавливается заглушка.

Видео

Как разобрать однорычажный смеситель: пошаговые фото и видео

Если напор воды в ванной комнате или кухне значительно уменьшился, не удаётся полностью перекрыть воду, значит, пришло время для ремонта сантехники.

Необязательно привлекать специалистов. Весь объём работ можно выполнить самостоятельно. Предлагаем узнать, как разобрать однорычажный смеситель и затем отремонтировать.

Разобрать кран можно самому

Читайте в статье

1 Из чего состоит смеситель – устройство и разновидности
2 Необходимые инструменты
3 Как разобрать однорычажный смеситель для кухни или ванной
- 3.1 С картриджем
- 3.2 Как разобрать шаровой смеситель
4 Как починить шаровой однорычажный смеситель
- 4.1 Устранение засора
- 4.2 Замена уплотнительных резинок
- 4.3 Устранение неполадок переключателя
- 4.4 Замена уплотнительных резинок золотника
- 4.5 Замена пружины переключателя
5 Ремонт однорычажного смесителя с картриджем для кухни или ванной своими руками
- 5.1 Устранение течи
- 5.2 Устранение неполадок в переключателе душа
6 Картриджи для однорычажных смесителей
- 6.1 Как заменить картридж в смесителе на кухне или в ванной
- 6. 2 Ремонт картриджа смесителя
7 Профилактические мероприятия
8 Видео о том, как разобрать однорычажный смеситель

Из чего состоит смеситель – устройство и разновидности

Прежде чем приступить к ремонтным работам, следует разобраться с устройством смесителя для кухни или ванны. Такой кран имеет одну регулировочную ручку, закрепляемую под накладкой при помощи одного винта. Он может быть шаровым и с картриджем.

Главным элементом современных однорычажных моделей является картридж. Внутри него происходит смешивание холодной и горячей воды. Он находится в корпусе, внутри которого расположены три керамических диска с отверстиями. Особая технология производства позволяет обеспечить плотное прилегание дисков, благодаря чему они не пропускают воду.

В процессе работы системы два диска остаются неподвижными. Подвижный диск связан с рычагом переключения. При изменении положения ручки-рычага происходит смещение отверстия с обеспечением подачи определённого количества холодной и горячей трубы, которая смешивается внутри корпуса.

Конструктивные особенности модели с картриджем

Рассмотрим, из чего состоит шаровой смеситель. Название продиктовано конструктивными особенностями. В состав устройства входит полый шар, изготовленный из нержавеющей стали и помещаемый в корпус крана. При повороте ручки шар приводится в движение за счёт специального штыря, благодаря чему вода начинает поступать из крана. Наличие специальных прокладок обеспечивает достаточную герметичность системы.

Устройство шарового крана

Необходимые инструменты

Прежде чем разбираться с тем, как починить кран, следует подготовить необходимые инструменты:

отвёртку небольшого размера;
плоскогубцы;
шестигранный ключ;
смазочные материалы;
ключ разводной.

Также следует иметь в наличии небольшой отрезок ткани, который позволит защитить хромированные элементы в процессе снятия. Для защиты рук стоит подготовить перчатки.

Все инструменты готовим заранее

Как разобрать однорычажный смеситель для кухни или ванной

Чтобы не повредить элементы системы в процессе разбора, предлагаем узнать, как разобрать однорычажный смеситель для кухни. Последовательность действий будет зависеть от конструктивных особенностей крана. Рассмотрим каждый вид по отдельности.

Порядок действий продиктован конструктивными особенностями

С картриджем

Разобрать однорычажный кран с картриджем можно в следующей последовательности:

Иллюстрация	Описание работ

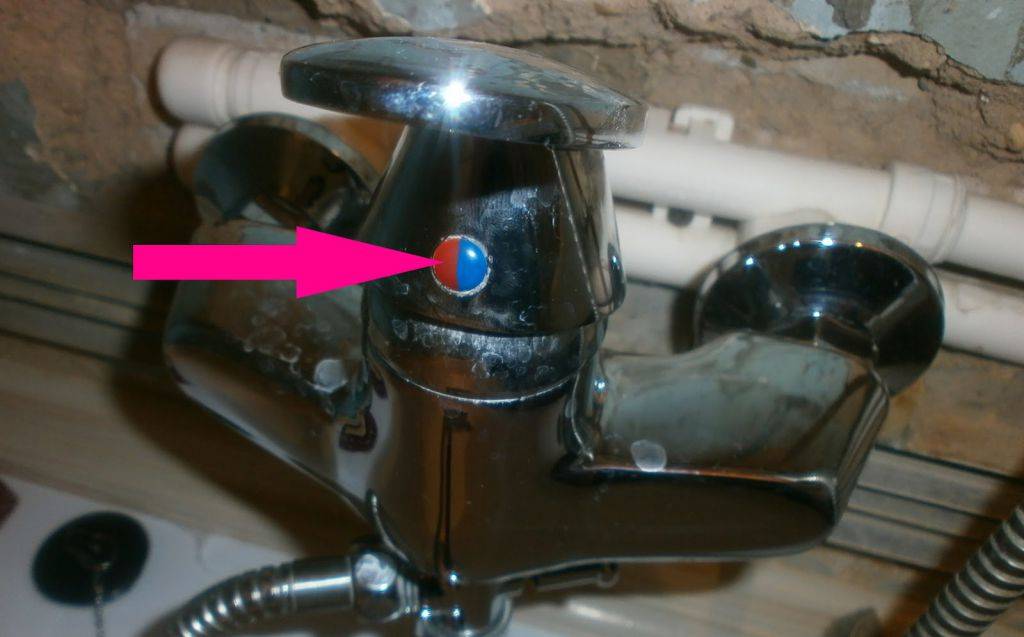

	Удаляем декоративную втулку.
	Откручиваем фиксатор с помощью небольшой отвёртки, наконечник которой имеет форму восьмигранника.
	Снимаем крышку однорычажного смесителя. Открученный фиксатор будет находиться внутри.
	Откладываем в сторону крышку и фиксатор. Снимаем остальные элементы.
	Декоративную накладку откручиваем вручную. Гайку, фиксирующую картридж, откручиваем при помощи разводного ключа.
	Вынимаем картридж.

~~однорычажный смеситель с картриджем~~

Как разобрать шаровой смеситель

Несмотря на большое распространение моделей с картриджем, шаровые устройства продолжают пользоваться спросом. Рассмотрим, как разобрать шаровой смеситель своими руками в домашних условиях:

Иллюстрация	Описание работ
	Удаляем декоративную втулку.
	Откручиваем фиксатор.
	Снимаем рукоятку однорычажного смесителя.
	Откручиваем гайку, используя разводной ключ. Чтобы не повредить декоративное покрытие, стоит под ключ подложить небольшой кусочек ткани.
	Вынимаем шар.
	Снимаем остальные элементы.

~~однорычажный смеситель шаровый для раковины~~

Как починить шаровой однорычажный смеситель

Порядок выполняемых действий напрямую зависит от возникшей неисправности. Предлагаем разобраться, как починить смеситель в зависимости от того, какая проблема возникла в процессе выполнения ремонтных работ.

Ремонт можно выполнить самостоятельно

Устранение засора

О наличии подобной проблемы свидетельствует слабый напор воды. Чтобы устранить засор, следует:

разобрать однорычажный смеситель, сняв гайку с излива;
вынуть и тщательно промыть сетку, удаляя все собравшиеся абразивные вещества;
установить все элементы конструкции обратно.

Удаляем с сетки всю собравшуюся грязь

Замена уплотнительных резинок

При недостаточной герметичности элементов однорычажный кран начинает протекать. В такой ситуации самое время заменить резиновые уплотнители на новые. Сделать это можно следующим образом:

Иллюстрация	Описание работ
	Разбираем кран. Снимаем старый уплотнитель.
	Устанавливаем новый уплотнитель. Собираем кран и убеждаемся в отсутствии течи.

Устранение неполадок переключателя

Если при переключении режима работы однорычажного крана возникают трудности, исправить неполадку можно следующим образом:

Иллюстрация	Описание работ
	Разбираем смеситель.
	Снимаем уплотнительные кольца и устанавливаем на их место новые.
	Наносим специальную смазку, которая устранит проблемы с переключением крана.
	Собираем однорычажный смеситель и проверяем плавность хода переключателя.

При выборе смазки стоит обратить внимание на универсальные составы, предлагаемые многими производителями и имеющие положительные отзывы:

Отзыв о силиконовой смазке Silicot:
Подробнее на Отзовик: http://otzovik.com/review_5669799.html

~~силиконовая смазка Silicot~~

Отзыв о пасте для сантехники Unipak:
Подробнее Отзовик: http://otzovik.com/reviews/pasta_dlya_santehniki_unipak/

~~силиконовая смазка Unipak~~

Замена уплотнительных резинок золотника

Подготовив уплотнительные резинки, приступаем к работе:

переводим рычаг крана в закрытое положение;
разбираем конструкцию, отсоединяя гибкий шланг душа;
сняв декоративный колпак, откручиваем винтовое крепление. Извлекаем кнопку переключателя;
аккуратно извлекаем золотник;
меняем уплотнители. Смазываем их герметичной пастой;
собираем переключатель в обратной последовательности.

Совет! Чтобы с установкой золотника не возникало трудностей, перед этим стоит смочить уплотнительные резинки водой.

Уплотнители должны быть подходящего размера

Замена пружины переключателя

Если возникают трудности с возвратом переключателя в начальное положение, может потребоваться замена пружины. В качестве ремонтной детали стоит выбрать пружину меньшего диаметра с защитным покрытием. Ремонт выполняется следующим образом:

разбираем кран;
извлекаем шток с накрученной пружиной и снимаем её;
с помощью плоскогубцев накручиваем на шток новую пружину;
собираем и устанавливаем переключатель.

Невозврат переключателя в стартовое положение можно исправить

Ремонт однорычажного смесителя с картриджем для кухни или ванной своими руками

Модели с картриджами имеют несколько иное конструктивное исполнение, чем шаровое. Если вы решили выполнить ремонт однорычажного смесителя для кухни своими руками, стоит познакомиться с последовательностью действий, в зависимости от причины, вызвавшей необходимость выполнения работ.

До начала ремонта следует разобраться с устройством смесителя

Устранение течи

Избавиться от течи можно следующим образом:

Иллюстрация	Описание работ
	Перекрываем воду и разбираем однорычажный смеситель.
	Подтягиваем крепёжную гайку, слегка подкручивая её с помощью разводного ключа.
	С помощью ткани убираем собравшуюся воду.
	Открываем воду и проверяем качество выполненной работы, поворачивая регулировочный шток. Это позволит избежать его поломки из-за сильного затягивания гайки. После установки ручки усилие, прикладываемое к штоку, значительно возрастёт. Если он будет зафиксирован, то сломается. Собираем конструкцию.

Устранение неполадок в переключателе душа

С переключателем смесителя в ванной комнате может возникнуть две основные проблемы:

синхронная подача воды в душ и кран, причиной которой является повреждение прокладок золотника;
невозврат кнопки переключателя в начальное положение из-за износа штоковой пружины переключателя.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«Если не удаётся приобрести ремонтный комплект, а запасной утерян, сменные прокладки можно изготовить самостоятельно из плотной резины толщиной до 4 мм. Однако, их срок службы, как правило, намного меньше оригинальных».

При замене прокладок золотника следует помнить, что их всего две: сверху и снизу. Если причиной появления течи является износ верхней, ремонт может быть выполнен без разбора переключателя: снимается декоративный колпачок, и производится замена износившегося уплотнителя. Если течь остаётся, потребуется замена обеих прокладок.

Замену пружины можно выполнить своими руками

Картриджи для однорычажных смесителей

Не всегда замена уплотнителей позволяет устранить возникшие неисправности. В такой ситуации может потребоваться замена картриджа для однорычажного смесителя. Выполнить ремонтные работы можно самостоятельно. Главное − приобрести подходящую ремонтную деталь.

Картридж смесителя

~~картридж для iddis~~

Как заменить картридж в смесителе на кухне или в ванной

Рассмотрим подробно, как заменить картридж в смесителе на кухне, чтобы вы могли сделать это самостоятельно. Работы выполняются в следующей последовательности:

Иллюстрация	Описание работ
	Разбираем однорычажный смеситель и вынимаем картридж.
	Внимательно осматриваем элемент. При наличии трещин, через которые протекала вода, следует произвести замену старого на новый.
	Устанавливаем ремонтную деталь на место. Она должна встать в направляющие. Проверить правильность позиционирования элемента можно следующим образом: если он не проворачивается, значит, занял нужное ему положение. Собираем смесить в обратной последовательности.

Внимание! Новый картридж должен быть точно такой же, как и старый. Покупать новый лучше, имея на руках старый.

Чтобы новый картридж простоял как можно дольше, стоит обратить внимание на изделия с хорошими отзывами.

Отзыв о картридже керамическом Iddis D40 BL SDN№3:
Подробнее на Отзовик: https://otzovik.com/reviews/kartridzh_keramicheskiy_iddis_d40_bl_sd_3_dlya_smesitelya/

Ремонт картриджа смесителя

Прежде чем покупать новый картридж, стоит убедиться, что старый не подлежит ремонту. Как выполняется ремонт картриджа смесителя, рассмотрим ниже:

Иллюстрация	Описание работ
	Готовим картридж и необходимые инструменты.
	До начала работ на корпусе изделия делаем метки, чтобы упростить процесс сборки в будущем.
	С помощью тонкой отвёртки отжимаем фиксаторы.
	Снимаем донышко и вынимаем остальные элементы.
	Ищем причину неисправности. В данном случае повреждена верхняя зелёная крышка.
	С помощью спирта или другого состава обезжириваем поверхность, геометрию которой планируется восстановить. Дополнительно следует обезжирить керамическую пластину, которая располагается под крышкой.
	Наносим клеевой состав, подходящий для эксплуатации при повышенной температуре во влажной среде, на верхнюю часть керамической пластины и нижнюю крышки. Остальные поверхности должны оставаться незадействованными. На крышке клей должен быть обязательно на рёбрах.
	Соединяем две детали, придавая каждой нужное пространственное положение.
	Собираем картридж, ориентируясь на ранее нанесённые отметки.

Профилактические мероприятия

Не всегда ремонтные работы способны восстановить работоспособность однорычажного смесителя. Приходится приобретать новый. Чтобы это произошло как можно позже, стоит изначально приобрести качественную модель и своевременно выполнять сравнительно простые профилактические работы. Желательно:

приобрести латунный смеситель. Такие изделия обладают высокими прочностными характеристиками и способны прослужить намного дольше изделий из силумина;
изначально установить качественный фильтр для воды;
ознакомиться с инструкцией, прикладываемой к каждому однорычажному смесителю, до установки и перед ремонтом сантехники. Тематические видео,как разобрать шаровой кран на кухне, помогут избежать типовых ошибок;
обработать места соединений герметиком. Для резьбовых соединений стоит использовать ФУМ-ленту;
периодически проводить профосмотры с обязательной заменой уплотнителей.

Видео о том, как разобрать однорычажный смеситель

Достаточно подробный мастер-класс не всегда помогает разобраться в том, как разобрать однорычажный смеситель. Видео, выкладываемые многими пользователями, в такой ситуации становятся хорошей альтернативой. Мы подобрали несколько тематических видео о том, как снять смеситель на кухне или в ванной, чтобы его можно было отремонтировать. Видео, как разобрать однорычажный кран в ванной,позволит детально разобраться с последовательностью выполнения работ.

Смотрите и расширяйте свои знания в данной области.

Watch this video on YouTube

Мы уверены, что теперь вы знаете, как разобрать смеситель однорычажного типа в ванной или на кухне, и обязательно сможете это сделать самостоятельно. Делитесь в комментариях, удалось ли воспользоваться полученными знаниями, или вы решили пригласить специалистов.

обзор частых поломок и способы их устранения

Большинство владельцев привыкли решать нюансы бытового ремонта своими руками, не прибегая к помощи различных «умельцев на час». И дело не только в экономии средств, устранении мелких неисправностей современной сантехники — задача интересная и вполне посильная даже для новичка.

Но чтобы добиться успеха, нужно знать принцип устройства и его слабые стороны. Попробуем подробно разобрать одну из проблем – как отремонтировать шаровой смеситель в ванной или на кухне.

Содержание статьи:

Принцип действия и устройство крана
Проблемы с шаровым смесителем
- Невозможно отрегулировать температуру распыления
- Низкое давление воды при максимальном открытии
- Шум при работе
- Утечка воды — варианты ремонта
Правила разборки шарового смесителя
Другие проблемы с краном
Выводы и полезное видео по теме

Принцип работы и устройство крана

Смеситель с шаровым смесителем имеет лаконичный и современный вид, что позволяет ему органично дополнить любой интерьер кухни или ванной комнаты.

Но главное его преимущество – удобство использования. Ведь в отличие от вентильной конструкции, для регулировки напора и температуры потока воды не нужно крутить ручки в поисках «золотой середины», а достаточно просто установить переключатель в оптимальное положение и начать работа одним движением руки.

Шаровой смеситель очень прост в эксплуатации: температура воды регулируется перемещением рычага вправо/влево, а напор регулируется вверх/вниз.

Конструкция типового шарового крана состоит из следующих обязательных элементов:

Рычаг управления — поворотная рукоятка, задающая силу потока и температуру воды. Крепится к корпусу винтом, закрывается декоративной крышкой, на которой цветом или буквами обозначено обозначение холодной и горячей воды.
Колпачок металлический , фиксирующий клапанный механизм на корпусе.
«Кулачок» — пластмассовая деталь с фигурной шайбой, обеспечивающая движение «шарик» в определенном диапазоне. Сама шайба имеет куполообразную форму и снабжена резиновыми уплотнителями.
Смесительная камера — стальной полый «шар», фиксируемый с помощью системы седельных клапанов и пружин. Имеет несколько отверстий: два для забора горячей и холодной воды и одно для вывода смешанной струи через носик крана. В некоторых конструкциях «шар» заключен в специальную защитную капсулу — патрон.
Металлический корпус с носиком.
Гайка круглая крепления корпуса на мойке.

Система приводится в действие рычагом. При его подъеме «шар» внутри крана начинает вращаться, а при совмещении отверстий с аналогичными выемками в седлах в излив подается вода. В зависимости от того, насколько полным было это совпадение, регулируются давление и температура подачи.

Шаровой миксер прост в ремонте — все расходники можно найти в продаже, но чтобы не ошибиться с размером, не выбрасывайте вышедшую из строя запчасть, а возьмите ее с собой в магазин.

Подробнее — о неприятностях, которые случаются с сантехническим прибором, и способах их устранения.

Проблемы с шаровым смесителем

Хотя шаровые краны считаются одной из самых простых и надежных конструкций, они также время от времени выходят из строя из-за естественного износа деталей или под воздействием внешних факторов. Рассмотрим самые распространенные поломки, которые могут возникнуть в процессе эксплуатации такого миксера.

Невозможно отрегулировать температуру распыления

Если смешение горячего и холодного потока происходит в хаотичном режиме, проблема кроется в выходе из строя шарового патрона или резиновых «седел». Причиной поломки чаще всего является засорение пространства между «седлами» и отверстиями «шарика».

Кран необходимо разобрать, чтобы осмотреть детали на наличие повреждений. При обнаружении таких прокладки или весь «шар» придется заменить – никакие шпаклевки с герметиком и прочие ухищрения стойкого эффекта не дадут.

Такие поломки чаще всего происходят из-за некачественной очистки воды в системе водоснабжения дома. И речь идет не только о механических включениях — частицах ржавчины и прочем мелком сорите. Проблема может заключаться в повышенной жесткости воды.

Если в ваш регион поступает вода с избытком минеральных примесей, перед покупкой нелишним будет изучить паспорт смесителя – многие производители специально указывают допустимую жесткость для бесперебойной работы своей продукции.

Если вы не хотите регулярно ремонтировать и заменять сантехнику, установите систему фильтрации, которая будет очищать воду. Механические фильтры продлят срок службы сантехники во всем доме

Для ванной комнаты, где вода используется в основном для технических целей, вполне достаточно простейшего механического фильтра, который просто защищает сантехнику от загрязнений.

А вот для кухни можно установить систему, улучшающую не только качество, но и состав воды, обогащая ее дефицитными микроэлементами. Вариантов здесь множество — от простых картриджных фильтров до систем.

Низкий напор воды при максимальном открытии

Причина может крыться не в самом смесителе, а в низком давлении в системе водоснабжения дома или квартиры. Поэтому, прежде чем разбирать конструкцию, убедитесь, что из других кранов вода течет с хорошим напором. Если все же подтверждается, что «виноват» только один смеситель, проверьте, не забит ли аэратор на изливе.

В воде иногда попадаются песок, частицы ржавчины от изношенных труб или известковый налет, который скапливается на сетке и мешает свободному течению. Чтобы убедиться, что причина именно в нем – снимите его и снова включите воду.

Для проверки состояния аэратора достаточно раскрутить кончик носика руками или с помощью сантехнического ключа предварительно обмотанного изолентой тщательно промыть сетку и установить ее на прежнее место. Конечно, если деталь прорвалась или заржавела, лучше заменить ее на новую.

Галерея изображений

Фото

Для очистки аэратора осторожно открутите его разводным ключом

При моем отключенном аэраторе под проточной водой освобождаем его от минеральных частиц и органических отложений

Разбираем аэратор на составные части, не забывая запомнить или сфотографировать последовательность разборки

При сильном загрязнении фильтров аэратора несмываемыми минеральные отложения, замочите их на ночь в уксусе. Утром очищаем детали старой зубной щеткой, собираем аэратор и устанавливаем на смеситель

Шаг 1: Откручиваем аэратор от корпуса смесителя

Шаг 2: Промыть фильтры аэратора под проточной водой

Шаг 3: Разборка аэратора на составные части

Шаг 4: Растворение минерального остатка в уксусе

давление воды не восстановилось, скорее всего причина кроется во внутреннем засоре в каналах смесителя, патрубках или сильно зажатых прокладках вкладыша. Одним словом, кран не разобрать.

Шум во время работы

Еще один распространенный нюанс эксплуатации шаровых смесителей – раздражающие звуковые эффекты, сопровождающие поток воды. Причиной этого явления является вибрация резиновых прокладок из-за взаимодействия потоков воздуха и воды.

Эта проблема имеет несколько решений: установить специальный фильтр, уменьшить напор воды или подобрать более плотно прилегающие прокладки.

Утечка воды – варианты ремонта

Перед началом ремонта важно определить источник протечки, а заодно обратить внимание на положение, в котором находится рукоятка управления.

Если при открытии крана из-под рычага вытекает вода, причиной поломки может быть повреждение прокладки.

Может выйти из строя со временем или из-за некачественной накатки клапанной крышки — острые края легко повреждают резину. Чтобы устранить дефект, нужно и установить новую прокладку.

Резиновые уплотнительные кольца являются наиболее уязвимыми деталями конструкции смесителя, но их легко заменить штатным ремкомплектом

Если из крана капает вода, когда ручка находится в положении блокировки, есть несколько вариантов:

Самый простой — это когда из-под колпачка маятника появляется вода. Для устранения такой проблемы достаточно подтянуть соединение гаечным ключом. Течь остановлена? Ну значит причина была именно в разболтавшемся креплении.
Если течет из-под гидроблока, но на самом металле трещин не обнаружено, проблема, скорее всего, в износе прокладки под гайкой. Для его замены нужно открутить гайку крепления корпуса и отсоединить смеситель от входов (разумеется, предварительно перекрыв подачу воды). После этого отработавший расходник заменяется новым, и при правильном подборе диаметра прокладки она с усилием устанавливается в канавку. Затем кран собирается и проверяется на работоспособность.
Если на самом корпусе обнаружена трещина, пропускающая воду, то кран придется полностью заменить. Конечно, можно замазать дефект каким-нибудь водостойким герметиком и даже «холодной сваркой», но такой ремонт может быть только временным — протечку таким способом не устранить.
Трещина на рычаге управления — эту проблему можно полностью решить заменой ручки, что обойдется намного дешевле покупки.

Обратите внимание, что внешние повреждения корпуса могут быть неразличимы невооруженным глазом, но даже микроскопические трещины подтекают и вызывают появление луж в основании крана.

Поэтому рассмотрите металл с лупой — при увеличении дефектов выявить дефекты намного проще.

Следующая фотоподборка ознакомит Вас с особенностями замены поворотного смесителя:

Галерея изображений

Фото

В корпусе поворотного смесителя имеется несколько уплотнительных колец, повреждение которых можно определить по течи по линии вращения гусака. Стрелками 1 указано расположение внутренних прокладок

Стрелкой 2 на первом и втором фото указана круглая деталь, фиксирующая верхнюю часть корпуса смесителя. Цифра 3 указывает на нейлоновую шайбу. Снимаем оба элемента

Сняв прижимную круглую часть и капроновый уплотнитель, снимаем рубашку с гусаком. Осматриваем рубашку, если она заржавела, то придется менять весь смеситель, если нет, продолжаем работу

Осмотрев уплотнительные кольца, понимаем, что они ослаблены. Так их нельзя приобрести в ремкомплектах, увеличим диаметр посадочных мест

Предварительно сместив штатные уплотнители, увеличиваем диаметр посадочных мест под прокладки

Устанавливаем штатные уплотнители точно поверх присоединяемой санитарной резьбы как не нарушить герметичность данного узла

Прикрепляем рубашку с расплавленным гусаком к корпусу, стараясь не нарушать положение уплотнителей. Рубашка должна их плотно прижимать

Шаг 1. Обнаружение повреждения уплотнения

Шаг 2: Осмотр смесителя на наличие неровностей

Шаг 3: Отсоединение и проверка гусака с рубашкой

Шаг 4: Выявление причины протекания воды через корпус

Шаг 5: Увеличение диаметра патрубка

Шаг 6: Установка уплотнений над намотчиком

Шаг 7: Установка второго уплотнительного кольца

Шаг 8: Установка на место рубашки гусака

Убедившись в герметичности штуцеров смесителя к уплотнителям, собираем устройство в обратный порядок:

Галерея изображений

Фото

Шаг 9: Установка капронового уплотнения на смеситель

Шаг 10: Обеспечение плотной посадки

Шаг 11: Установка кольцевого хомута

Шаг 12: Закрутите стопорное кольцо вручную

Далее — тонкости разборки и диагностики.

Правила разборки шарового смесителя

Если ни подтяжка гайки, ни чистка аэратора не помогли устранить неисправность, то придется менять прокладки или сам «шар».

Как уже было сказано, камера смешения частичному ремонту не подлежит — она неразборная. А для его замены придется разобрать весь смеситель, а заодно проверить сохранность других внутренних элементов.

Внутренняя часть миксера со снятым шаром: видны отверстия, которые пропускают воду, а в закрытом состоянии препятствуют его перемещению

Для работы потребуются обычные инструменты из набора домашнего мастера: разводной ключ, пассатижи, отвертка (прямая, крестообразная или шестигранная – это зависит от винта, которым оснащен кран).

Чтобы достать «седла» и пружины, удобно использовать тонкую отвертку. На его конец нанизываются мелкие детали и аккуратно вытягиваются

Пошаговая инструкция по разборке шарового смесителя:

Перекройте подачу воды, а затем откройте кран, чтобы слить остатки жидкости из труб.
Подденьте отверткой или обычным ножом декоративную заглушку на корпусе смесителя и снимите ее.
Удалите винт, расположенный под заглушкой.
Снять рукоятку рычага (если кран давно не раскручивался, может потребоваться значительное усилие). Чтобы не повредить хромированное внешнее покрытие корпуса, желательно работать ключом или пассатижами через тонкую ткань или салфетку.
Теперь нужно снять колпачок. Для этого можно воспользоваться разводным ключом или, установив изогнутый конец отвертки под углом, легким нажатием против часовой стрелки открутить деталь. Если кран старый, колпачок может «прикипеть» и не поддаваться легкому нажатию. При этом можно слегка постучать молотком по рукоятке отвертки, чтобы деталь «отъехала».
После того, как кольцо откручено и снято, внутри смесителя вы увидите деталь в виде купола — кулачок и шайбу. Их необходимо подцепить пассатижами, вытащить и промыть, чтобы удалить всю грязь и известковые отложения.
Теперь можно вынуть «шар» из миксера, также промыть его от грязи и внимательно осмотреть с помощью той же лупы. При обнаружении микротрещин, канавок, сколов или других повреждений деталь следует заменить на новую. Чтобы не ошибиться с диаметром, возьмите с собой испорченный «мяч» — в магазине будет проще найти подходящий аналог.
После этого нужно достать резиновые уплотнения клапанов — так называемые «седла». Также они могут повредиться или просто потерять эластичность со временем, а неплотное прилегание «седел» к шаровой камере может привести к протечке воды внутрь клапана. Такие детали не сложно найти в продаже, да и стоят они недорого, поэтому даже если при визуальном осмотре вы не обнаружили дефектов на резине, но клапан работает давно, замена прокладок просто на всякий случай. профилактические цели. А продлить срок службы уплотнителей поможет нанесение сантехнической смазки после их установки.
Затем осмотрите пружины сжатия, расположенные внутри сидений. Если они повреждены, ослаблены или провисли – подберите новые.
Всю внутреннюю полость смесителя нужно промыть и очистить, после чего можно приступать к обратной сборке.
Пружины вставляются в «седла», затем каждый элемент укладывается до упора в углубление. На шар тонким слоем наносится силиконовая смазка, затем деталь устанавливается внутрь корпуса так, чтобы ограничительный выступ совпадал с канавкой.
Теперь нужно поставить на место пластиковые детали – «кулачок» и купольную шайбу. Сложностей на этом этапе возникнуть не должно, ведь на корпусе есть канавка, которая легко совмещается с выступом на «кулачке».

Далее осталось собрать верхнюю часть крана: накрутить металлический колпак, установить ручку, зафиксировать винтом и закрыть декоративным колпаком.

Фотогалерея

Фото

Для доступа к втулке с шаровым механизмом необходимо разобрать смеситель

Под пробкой находится винт, удерживающий ручку однорычажного смесителя. Откручиваем тонкой шлицевой отверткой

Освободив отверстие от минерального осадка, если он есть, подхватив отверткой ручку прибора, освобождаем доступ к патрону шарового или иного шарнирного смесителя

К заменяем шаровой механизм, снимаем его с шасси. места и поменять на новую втулку с шариком. Новый картридж должен быть такого же размера.

Шаг 1: Снятие декоративной крышки

Шаг 2: Отвинтите винт, удерживающий рычаг

Шаг 3: Снятие шарнирной ручки миксера

Шаг 4: Снятие шарового механизма с корпуса

Другие проблемы с краном

Во время работы шарового миксера могут возникнуть другие проблемы. Например, в ванной часто течет в месте переключения с крана на душ. В этом случае необходимо заменить изношенный внутренний сальник.

Чтобы устранить этот нюанс, необходимо перекрыть воду, закрыть рычаг и снять гибкий шланг душа. Затем вооружитесь пассатижами и отверткой, снимите кнопку, а затем переходник, который переключается с крана на душ.

Теперь осталось заменить старое уплотнительное кольцо и собрать конструкцию в обратном порядке.

Если поток вообще не реагирует на переключатель, а вода течет одновременно из душа и из носика крана, причиной поломки может быть износ кольцевых прокладок

Заменить прокладки несложно, гораздо сложнее найти в продаже подходящий ремкомплект. Именно поэтому добросовестные производители предусмотрительно кладут в комплект со смесителем запасные прокладки.

Если «запас» уже израсходован или утерян, то можно попробовать изготовить этот расходный материал самостоятельно, вырезав деталь из подходящего листа резины толщиной 3-4 мм.

Замена прокладок золотника производится следующим образом:

Если вышла из строя только верхняя прокладка, можно отладить работу крана, не разбирая смеситель полностью.Достаточно после отключения воды отсоединить гибкий душевой шланг, демонтировать декоративный колпачок, снять изношенную резину и заменить его с новым.Но если эта манипуляция не решила проблему, нужно будет действовать дальше.

Необходимо открутить крепежный винт и осторожно снять золотник с корпуса клапана.

Снимите старые резинки и установите новые.

Обработайте прокладки смазкой – эта манипуляция повысит как их срок службы, так и работу узла в целом.

Соберите конструкцию и замените переключатель.

Если не работает кнопка переключения со смесителя на душ, скорее всего внутренняя пружина деформирована или сломана.

Обновить эту деталь довольно просто — нужно всего лишь снять переключатель, чтобы можно было плоскогубцами намотать на стержень новую спираль. Подробнее о ремонте смесителя с душем можно прочитать . .

При замене пружины в новой детали диаметр должен быть немного меньше предыдущего — это обеспечит более плотное прилегание к штоку

Выводы и полезное видео по теме

Процесс разборки и ремонта устройства нагляднее видно на видео:

И последний совет: не экономьте при покупке смесителя, так как на срок его службы влияет не только качество воды и другие внешние факторы, но и материалы, из которых изготовлена сама конструкция крана.

Если вы выберете дешевую модель, скорее всего, она будет изготовлена из силумина (недорогой сплав алюминия и кремния). Хотя такие метчики выглядят очень привлекательно как по цене, так и по внешнему виду, они быстро теряют первоначальный блеск и выходят из строя. Поэтому для долгой службы без аварий и регулярных ремонтов стоит присмотреться к проверенным латунным часам.

Пожалуйста, оставляйте комментарии, задавайте вопросы в блоке ниже. Возможно, вам уже приходилось сталкиваться с ремонтом шарового миксера и получилось успешно справиться с поломкой. Поделитесь с нашими читателями, как вам удалось починить сантехнику.

Как разбить шарики блендера за 10 секунд

Давайте поговорим об одной из самых неприятных частей фитнеса. Шарики из бутылок блендера. Эти серебряные спиралевидные шарики отлично подходят для расщепления протеинового порошка, как босс, но они исключительный при запутывании. Если вы когда-нибудь становились жертвой запутывания шариков блендера, то вы понимаете, о чем я говорю. Когда вы находитесь в данный момент, кажется, что вы никогда не поймете, как разделить шарики блендера.

Но сегодня мы заканчиваем долгую войну против запутанных шариков блендера! Я наконец-то разгадал секрет того, как разбивать шарики блендера каждый раз, и мне не терпится поделиться с вами своими знаниями. Приготовьтесь вернуть свою жизнь (и свои шарики блендера) с помощью этих 5 простых шагов о том, как разобрать шарики блендера.

Шаг 1: ОЦЕНИТЕ свой запутанный беспорядок

Независимо от того, как это произошло (или кого вы хотите обвинить в том, что не разделили их в посудомоечной машине…), возьмите свои запутанные шарики блендера и разделите их. Несмотря на то, что они все еще склеены, раздвинув их, можно увидеть, какой шарик блендера больше застрял посередине.

На этой картинке шар блендера слева чуть выше, чем справа. Это означает, что правый шар блендера застрял внутри левого шара блендера. Итак, наша цель здесь состоит в том, чтобы освободить правый шар блендера от ловушки внутри левого шара.

Шаг 2: Вставьте один шарик в другой

Теперь, когда вы определили, какой шар блендера вы пытаетесь освободить, попытайтесь выровнять застрявший шар внутри другого шара блендера. Итак, снова на этой картинке мяч справа — это тот, который я пытаюсь освободить. Правый шар блендера теперь полностью находится внутри левого шара блендера.

Шаг 3: Растяните внешний шар

Теперь вы приближаетесь! Здесь вам нужно аккуратно растянуть внешний шар блендера (то, что изначально было нашим левым шаром в этом примере), чтобы вы могли легко увидеть внутренний шар блендера (изначально правый шар).

Шаг 4: Сожмите внутренний шарик

Пришло время праздновать! Эти последние два шага требуют одновременного использования большого количества пальцев, поэтому, если рядом есть кто-то, кто может помочь, это облегчит эти два последних шага.

Продолжая растягивать внешний шар блендера, используйте дополнительные пальцы (или чьи-то еще), чтобы сжать шарик, который находится внутри.

Шаг 5: Выдвиньте его

Наконец, возьмите сжатый шарик, который находится внутри, и переместите его вокруг внешней катушки, чтобы освободить его из ловушки. Просто так, они свободны!

Будем надеяться, что знание того, что есть способ разобрать шарики блендера, не выдергивая волосы, принесет вам некоторое облегчение. Для тех, кто предпочитает видеть весь процесс одним движением, узнайте, как разделить шарики блендера, в коротком видео ниже.

Смотреть полное распутывание:

Или, если вы устали от путаницы шариков блендера, знаете ли вы, что вам не нужно покупать совершенно новую бутылку для протеинового блендера? Вместо этого вы можете купить только шарики для блендера и заменить свой запутанный беспорядок.

Купите упаковку из 7 шариков на Amazon или один шар на замену непосредственно в Blender Bottle. Или просто скажите «к черту» и выбросьте спутанные шарики в пользу новой бутылки для протеинового шейкера!

Ищете новый рецепт протеинового коктейля?

Устали от одной и той же комбинации протеинового порошка и воды, которую вы использовали раньше? Недавно мы попробовали рецепт с веб-сайта BlenderBottle, и он очень вкусный.
