Регулировка окон инструкция, самостоятельная регулировка пластиковых окон

Популярность пластиковых окон обусловлена доступной стоимостью, простотой обслуживания, а также хорошей тепло- и шумоизоляцией. ПВХ рамы сегодня установлены в каждом доме. Как и любой другой технический элемент постройки, окна требуют планового ремонта или настройки. Принцип регулировки прост и под силу любому домохозяину. Понадобится регулировка может после усадки нового дома, а также перед холодами. Фурнитура может получить люфт по прошествии нескольких лет, из-за чего створка окна не прилегает плотно к раме. Это приводит к образованию сквозняка в квартире. Ниже мы рассмотрим краткую инструкцию по регулировке пластиковых окон своими силами.

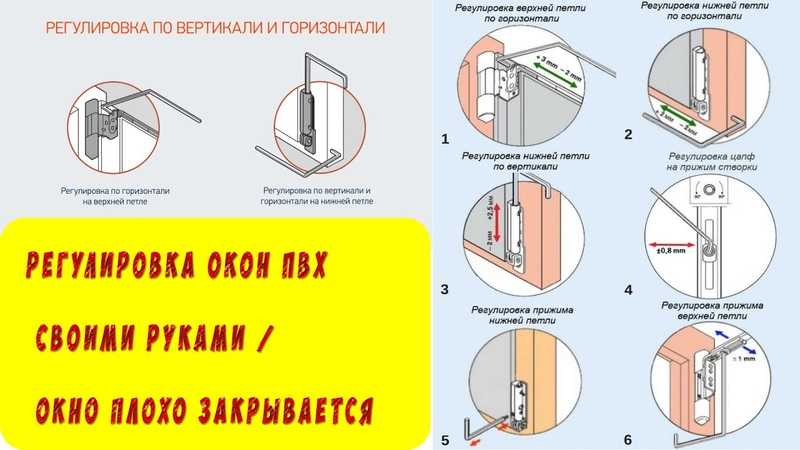

Как выставить створку по вертикали?

Самая частая проблема – провисание створки, что вызывает проблемы при ее закрытии. Для устранения неисправности, необходимо выставить нужное положение. Для выполнения работ понадобятся такие инструменты, как:

Шестигранник на 4 мм
Лопатка для окон (можно использовать кухонную! )
Рихтовочные пластины (или 1/2 мм пластик )

Никаких специальных приспособлений не понадобится, этот простой инструмент есть у каждого домашнего мастера.

Регулировка ключом:

Самостоятельно отрегулировать пластиковые окна по вертикали можно с помощью винтов на петлях. Открыв створку, получаем доступ к винтам. Далее необходимо вставить шестигранник в специальное отверстие и вращать его по часовой стрелке или против. Тем самым устраняется причина задевания створкой рамы при закрывании. Если проблема находится снизу, то выставляется верхняя петля, если сверху, то нижняя.

фото фото фото скоро!

Ели ключом не получается отрегулировать то необходимо распакечивание стеклопакета.

Внимание: данная процедура очень сложная, требует определенных навыков!

Распакечивание /Восстановление геометрии створки:

Инструкция по регулировке прижимной силы пластиковых окон на зиму

Прижимная сила створки настраивается с помощью специального эксцентрика, который расположен на торце. Его положение относительно ручки говорит о степени прижатия. Существует несколько видов эксцентриков, которые зависят от фирмы производителя фурнитуры. Принцип работы у всех одинаков. Регулируется эксцентрик с помощью шестигранника или плоскогубцев. В зависимости от вида фурнитуры, его нужно либо сместить, либо повернуть. Посмотреть подробный способ регулировки можно на сайте производителя. Такими простыми действиями настраивается прижимная сила со стороны ручки окна.

Регулировка пластиковых окон на зиму с обратной стороны производится с помощью винтов, которые находятся около петель. На нижней он находится под ней, а сверху – на ножницах.

Доступ к верхнему винту можно получить, если открыть окно в режиме проветривания. Вращать винт можно только при помощи шестигранника. Не стоит слишком увеличивать прижимную силу, чтобы не испортить резиновые уплотнители.

Понравилось? Поделитесь с друзьями!

32OKNA.RU

89119200393

32okna.ru

г. Санкт-Петербург, Московское шоссе 7А, ТЦ «Торговый Двор» Ежедневно C 10:00 до 23:30

инструкция по регулировке своими руками

Современные окна из профиля ПВХ рассчитаны на несколько десятилетий службы, а потому в их конструкции заложены возможности устранения любых проблем, которые могут возникнуть со временем. Причем использовать эти возможности может как мастер, так и сам хозяин.

Когда речь идет об установке окон, первичная регулировка створок представляет собой довольно сложный процесс. Связываться с ним без соответствующей подготовки однозначно не стоит. Но в целом механизмы регулировки достаточно просты, и если вам необходимо просто прижать створку поплотнее или приподнять ее, чтобы не царапать раму, справиться с этими действиями вы сможете без ощутимых усилий и специальных навыков.

Главное, найти толковую инструкцию (лучше в формате видео) и следовать ей без отступлений и самодеятельности. А мы предоставим вам подробное описание самых необходимых приемов.

Для начала уясните, с какой именно проблемой вы столкнулись и какие действия необходимо предпринять для ее устранения, а потом приступайте к работе. Не забудьте вооружиться смазкой, ветошью и шестигранным ключом на 4 мм, который вы стопроцентно найдете если не в хозяйстве, то в ближайшем хозяйственном магазине.

Перевод в положение лето/зима.
Мало кто об этом знает, а уж тем более, мало кто практикует, но дважды в год окна стоит переводить в летний и зимний режимы. Разница между ними заключается в плотности прилегания створки к раме. Зимой прижим максимально подтягивается, чтобы избежать потери тепла и сквозняков, а летом немного ослабляется, чтобы увеличить срок службы уплотнителя и обеспечить дополнительное проветривание.
В зависимости от используемой фурнитуры, положение и вид регулировочных механизмов может различаться. Но они в любом случае расположены по периметру створки. Проверните ключ (либо саму головку цилиндра при помощи плоскогубцев, если в ней нет шестигранного отверстия) по часовой стрелке, и створка будет плотнее прилегать к раме. Постарайтесь подтянуть все механизмы равномерно.
Устранение перекоса.
Если дальний от петли угол створки провис (такое случается при большой ширине), окно можно отрегулировать по горизонтали. Нужный нам механизм находится в верхней петле под пластиковым кожухом, который потребуется снять.
Чтобы отрегулировать верхнюю петлю, окно надо будет открыть, вставить ключ в показавшееся отверстие и провернуть по часовой стрелке. Тогда нижняя часть створки с противоположной стороны поднимется на несколько мм.

Решение проблемы с тугим закрыванием.
За движение створки по вертикали отвечает нижняя петля. Чтобы отрегулировать этот механизм, открывать окно не обязательно. Если створка царапает по нижней раме, приподнимите ее, прокрутив ключ немного вправо.
Регулировка усилия поворота ручки.
Чаще всего ручка начинает туго проворачиваться, когда в петлях недостаточно смазки. Устраните эту проблему с помощью машинного масла и кисточки/ватной палочки/другого подходящего приспособления. Если не поможет, откройте створку на 90 градусов, вставьте ключ в верхнюю или нижнюю петлю и поворачивайте, пока не добьетесь нужного результата.
Борьба с продуванием.
В данном случае могут помочь те же действия, что и при переводе окон в зимний режим, то есть, регулировка прилегания створки. Возможно, вы просто забыли об этом действии перед наступлением холодов, либо механизм необходимо подтянуть дополнительно.
Замена уплотнителя.
Если створки находятся в идеальном положении и максимально прилегают к раме, но окно все равно продувается, проверьте уплотнитель. Он должен быть мягким и эластичным, как и положено резине. Если уплотнительная лента ссохлась и потрескалась, вытащите ее из паза и вставьте новую, закрепив герметиком. Для профилактики этой проблемы 1-2 раза в год наносите на резинку силиконовую смазку.

Проверка результатов регулировки.
После любого действия проверьте, насколько легко и удобно открывается окно, поворачивается ручка, а створка откидывается для проветривания. В идеале это не должно требовать никаких заметных усилий.
Чтобы проверить, насколько плотно створка прилегает к раме, вставьте между ними лист бумаги и попробуйте вытащить. Если вы правильно выполнили инструкцию, этого не должно получиться. То же самое в холодную или ветреную погоду можно проверить при помощи зажженной спички, поднесенной к щели. Пламя не должно заметно колебаться.

Компания «Окна Р» предоставляет гарантию как на окна, так и на их установку. Если вам кажется, что с окном что-то не в порядке (оно плохо открывается или закрывается, створки недостаточно плотно прилегают к раме, окно выглядит перекошенным и так далее), обязательно вызывайте мастера.

Некоторые люди пытаются самостоятельно устранить причину неисправности, но не каждый может справиться с этой задачей. Боитесь навредить окну — обратитесь к профессионалам, это будет верным решением. Дело в том, что, если вы при попытке починить окно сломаете фурнитуру, привести ее в порядок будет и сложно, и затратно. Зато квалифицированный мастер справится с проблемой быстро и эффективно.

Возврат к списку

Инструкции по установке продукта

| Окна и двери атриума

Главная > Профессионалы > Инструкции по установке

Все, что нужно для идеальной установки на любом объекте

Строите новый дом или хотите заменить существующие окна? У нас есть письменные инструкции по установке и видео для обоих. Процесс установки варьируется от деревянного до алюминиевого. Мы написали инструкции по установке, чтобы удовлетворить любые потребности. Мы также подготовили видеоролики с инструкциями для обеих ситуаций. Видео также предлагаются на английском и испанском языках, поэтому они могут быть полезны в любом случае.

Установка стала проще!

Общие инструкции по установке, соответствующие требованиям ENERGY STAR версии 6:

Инструкции по установке на английском языке
Инструкции по установке на испанском языке

Инструкции по загрузке
Видео по установке

Инструкции по установке

Показать все Инструкции по установке Установка окон новой конструкции Установка сменных окон Установка дверей патио

Инструкции по установке замены.

Загрузить

Этикетка для новой конструкции на испанском и английском языках

( pdf | 2 МБ )

Загрузить

Инструкции по установке новой конструкции

( pdf | 693 КБ )

Скачать

Как измерить и установить IV

(PDF | 157 KB)

Скачать

Общие инструкции по установке

(PDF | 13 KB)

Загрузка

KB )

Download

Florida Approval Codes

( pdf | 7 KB )

Download

Установка прошивки

( pdf | 3 MB )

Download

30003

(PDF | 421 КБ)

Скачать

Инструкции по установке Bay Bow

(PDF | 217 KB)

Скачать

101 Учебные пособия

Измерение окон 101

Язык: английский

Установка нового строительства 101

Язык: английский

Установка открытия деревянного окна 101

Langauge: английский

Установка видео (английский)

Установка винилового окна Atrium. Window Opening

Язык: Английский

Полноэкранная установка FlexScreen

Язык: Английский

Полноэкранная установка FlexScreen

Langauge: English

Инсталляционные видео (испанский)

Установка винилового окна атриума в алюминиевом открытии

Langauge: Испанский

Атриум виниловой

Язык: Испанский

Монтаж окон ПВХ | Двери Окна Лестницы

Это руководство поможет вам установить ваше новое окно из ПВХ, будь то окно из ПВХ, раздвижное окно из ПВХ, поворотно-откидное окно из ПВХ или полностью реверсивное окно.

Шаг 1) Установка новой рамы

Сначала снимите старую раму. После того, как старая рама будет удалена, смахните весь свободный мусор или цемент, оставив чистое отверстие, готовое для установки новой рамы.

Рама с подоконником

Если вы устанавливаете оконную раму из ПВХ с подоконником, сначала решите, собираетесь ли вы установить подоконник вокруг кирпичной кладки или обрезать его заподлицо по ширине готового отверстия. После этого с помощью пилы с мелкими зубьями обрежьте подоконник по размеру, чтобы он плотно прилегал к внутреннему краю старой рамы. Кроме того, вам, возможно, придется сначала удалить язычок внутренней подоконной доски.

Крепление створки

После того, как струбцина будет обрезана по размеру, нанесите линию герметика вдоль стойки струбцины и поперек платформы рамы с каждого конца. Затем привинтите их друг к другу через нижнюю часть рамы по центральной линии в порог.

Шаг 2) Вставьте новую оконную раму из ПВХ

Во-вторых, установите раму в отверстие, используя спиртовой уровень. Затем убедитесь, что рама ровная, вертикальная и не перекручена, прежде чем вставлять ее в нужное положение.

Прикрепите новую раму

После того, как рама с установленным окном из ПВХ будет выровнена, просверлите боковую часть рамы и в кирпичную кладку на глубину, чуть большую, чем ваши крепления. После этого прочно закрепите, не перекашивая секции рамы, используя уплотнители, чтобы заполнить пространство между рамой и кирпичной кладкой. Убедитесь, что рамка квадратная, измерив диагонали. Кроме того, крепления должны находиться на расстоянии не более 600 мм друг от друга и 150 мм от любого соединения рамы. Лучше всего использовать дюбели с молотком, просто вставьте их в раму, а затем закрутите с помощью отвертки (достаточно, чтобы крепко зажать, не затягивайте слишком сильно). Как правило, головки рамы (верхние части) и пороги не фиксируются. Тем не менее, на широких рамах, если вы чувствуете необходимость, обязательно нанесите обильный слой герметика на все крепления, которые проходят через нижнюю часть рамы.

Шаг 3) Как застеклить новое установленное окно из ПВХ

Далее, начиная с одной из самых длинных планок, сначала удалите штапики. Затем удалите борта, вставив острое долото или жесткий скребок для краски между бортом и соединением рамы примерно в центральной точке. Резкий удар по торцу инструмента должен позволить освободить буртик. Затем очень важно снова установить бусины в те же положения, в которых они были сняты, их длина может незначительно отличаться из-за производственного процесса. Затем поместите стеклопакеты примерно на 100 мм от каждого угла. Обязательно используйте промежуточные уплотнители, если ширина стеклопакета превышает 1200 мм. После этого установите стеклопакет в раму, обеспечив правильное положение на стеклопакетах. Затем, начиная с одного из самых коротких отрезков, наденьте 3 бусины, перемещая их по каркасу с помощью резинового молотка. Наконец, установите последнюю бусину, согнув ее на место.

Этап 4) Как схождение

После этого поднимите дверь или створку со стороны замка на нужную высоту. Кроме того, выровняйте дверную раму. Затем со стороны петель пакеры укладываются в нижний угол, а со стороны замка пакеры идут в верхний (противоположный) угол. Затем поместите немного силикона под уплотнители по бокам двери, чтобы уплотнители не упали. Кроме того, рекомендуется использовать лопату для остекления при подъеме стекла или панели. Наконец, пакеры должны быть размещены примерно в 150 мм от края рамы.

Схождение и крен

Двери из ПВХ-U и открывающиеся окна (створки) тяжелые. Несмотря на то, что собственный вес поддерживается со стороны шарнира, когда он открыт, со стороны замка нет ничего, что могло бы поддержать вес. Поэтому без процедуры схождения и крена дверь упадет на сторону ручки. Кроме того, чтобы предотвратить падение двери или створки, стекло или дверная панель должны быть закреплены по диагонали из угла в угол. Затем путем вставки пластиковых уплотнителей просунуть в зазор между стеклом или панелью и рамой.

Шаг 5) Петли для окон из ПВХ и стопорные грибовидные кулачки

Как правило, петли для окон из ПВХ не требуют регулировки. Однако, если вы хотите отрегулировать натяжение фрикционных упоров. Для этого завинтите латунный винт, затем установите черную пластиковую прокладку. Это можно сделать внутрь или наружу, чтобы увеличить или уменьшить напряжение. Затем получите доступ к регулировочному винту, открыв вентиляционное отверстие.

Дверные петли

Дверные петли можно регулировать в трех плоскостях. Вертикально, горизонтально и внутрь/вне. Для регулировки по вертикали используйте шестигранный ключ AF 4 мм через отверстие на боковой стороне литой крышки. Затем регулировка по горизонтали осуществляется шестигранным ключом AF на 5 мм в основании шарнирного штифта. Чтобы получить к нему доступ, снимите пластиковую крышку основания. После этого вы можете отрегулировать плоскость шарнира входа/выхода. Хотя этот самолет редко бывает нужен. Аналогичным образом его можно отрегулировать, повернув эксцентриковый верхний винт, расположенный под верхней пластиковой крышкой.

Грибовидные кулачки оконного замка

Затем отрегулируйте кулачки механизма оконного замка с помощью шестигранного ключа, расположенного в центре грибовидных кулачков. Вы можете поворачивать эксцентриковые кулачки, увеличивая или уменьшая давление закрытия механизма. Затем с помощью шестигранного ключа отрегулируйте кулачки, если вам трудно закрыть форточку. Это происходит из-за того, что давление слишком сильное и кулачки притираются к держателям.

Грибовидные кулачки дверного замка

После этого кулачки эксцентричны и могут поворачиваться для увеличения или уменьшения давления закрытия механизма. Используйте шестигранный ключ, чтобы отрегулировать кулачки, если вы чувствуете чрезмерную герметичность дверного вентиляционного отверстия. Ни в коем случае нельзя регулировать механизмы или петли, чтобы компенсировать неправильную установку или «схождение и крен» стекла. Выполняйте регулировку только после того, как убедитесь, что установка выполнена правильно. Если вы запросите сервисный звонок, а какие-либо из этих инструкций не будут применены, будет взиматься плата. При соблюдении инструкций, изложенных в данной брошюре, ваши окна и двери прослужат вам долгие годы безотказной работы, при этом потребуется лишь периодическая смазка движущихся частей.

Шаг 6) Установка окон ПВХ Завершение

Остается только очистить рамы, а затем заклеить их. Затем очистите оправу чистой мыльной водой или неабразивным очищающим кремом для стойких следов. Затем очистите рамы и рабочую зону. После этого герметизируйте рамы внутри и снаружи силиконовым герметиком, в качестве альтернативы используйте малярный герметик, но только внутри. Используя тонкое отверстие сопла, нанесите тонкое непрерывное уплотнение, нажимая спусковой крючок пистолета с равномерным давлением. В конце хода нажмите на спусковой механизм, чтобы остановить давление. Содержите сопло в чистоте. Сделайте то же самое снаружи, но вам может понадобиться расширить сопло, обрезав его. Для этого острым ножом сделайте ровный наклонный срез для облегчения установки окна из ПВХ. Вы также можете использовать малярную ленту для аккуратности, удаляя ее до того, как герметик схватится. Разгладьте герметик пальцем, смоченным в мыльной воде.
